Монтажные провода и кабели их назначение и описание

Провода и электрические кабели

Провода и кабели



Вступление

Все выпускаемые провода и кабели объединяет одна общая характеристика по назначению, они электрические. То есть, проводов и кабели всех типов, видов и марок, предназначены для переноса электрической энергии на расстояния.

В зависимости от мощности переносимой энергии (напряжения и тока), предусмотренных расстояний и особенностей окружающей среды, электрические провода и кабели подразделяются на более конкретные типы.

Среди кабельной продукции общего назначения, можно выделить два вида проводов и кабелей, с некоторыми из них мы сталкиваемся каждый день. Это

  • Силовые электрические кабели и провода.
  • Монтажные провода и кабели.

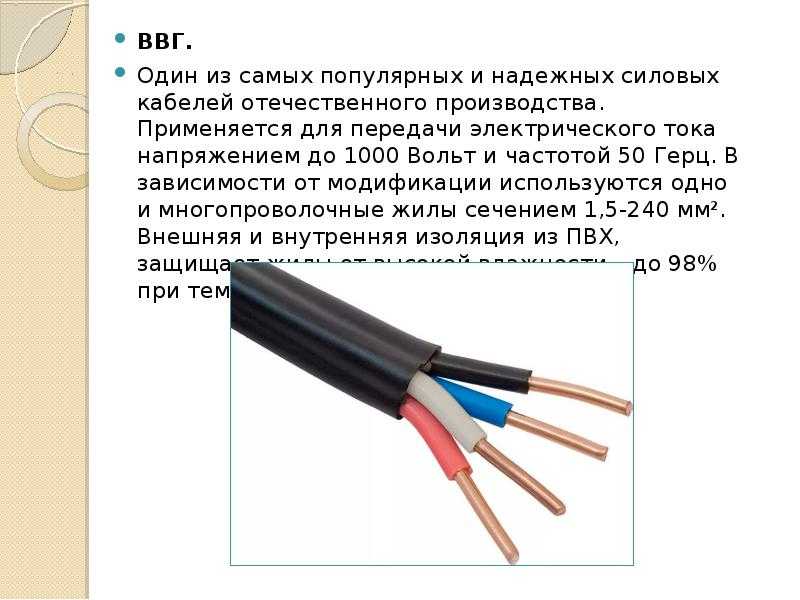

Силовая кабельная продукция предназначена для передачи электрической энергии и её распределения в электрических сетях и цепях напряжением от 0,22кВ до 110кВ.

С самым простым видом силовых проводов, мы сталкиваемся каждый день, включая бытовой прибор в розетку.

Монтажные провода и кабели, объединяют специальную группу кабельной продукции, предназначенной для передачи электрической энергии в пределах одной электрической установки, электрического прибора или аппарата.

Отличает монтажные провода и кабели их назначение (невысокие токовые нагрузки), как следствие небольшие сечения жил и неподвижный, четко зафиксированный, способ монтажа. Отдельные марки монтажных проводов, в назначении которых, наряду с неподвижным, предусмотрен и подвижный способ приборного, межприборного соединений.

Монтажные провода являются импортируемым товаром. Это значит, что в их производстве основываются не только на российские , но и на международные нормативы. Чтобы продавать кабельную продукцию за границей и осуществлять иную международную деятельность в азиатском регионе мира можно зарегистрировать компанию во Вьетнаме. Страна динамично развивается и входит в ВТО.

Монтажные провода и кабели описание

Назначение монтажных проводов и кабелей определяет особенности их конструкции. Сечение жилы монтажных проводов не превышает 6 мм2. Если быть точнее сечение жил монтажных проводов колеблется от 0,05 до 6 кв. мм. В проводах количество жил, до трех, в кабелях количество жил больше.

По конструкции жил, выпускаются монтажные провода многожильные и одножильные. Материал для изготовления жил, электротехническая медь, в некоторых марках медь посеребрена. Для удобства монтажа, большинство марок монтажных проводов выпускают с лужеными жилами.

Многожильные монтажные провода имеют жилы состоящие из скрученных медных, чаще луженых, проволок.

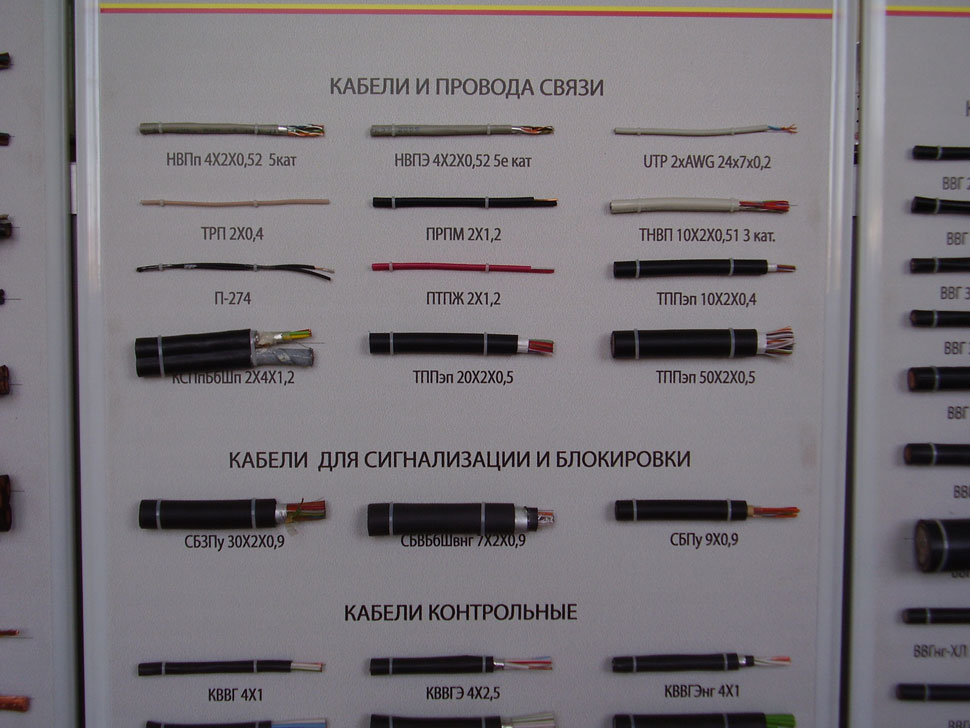

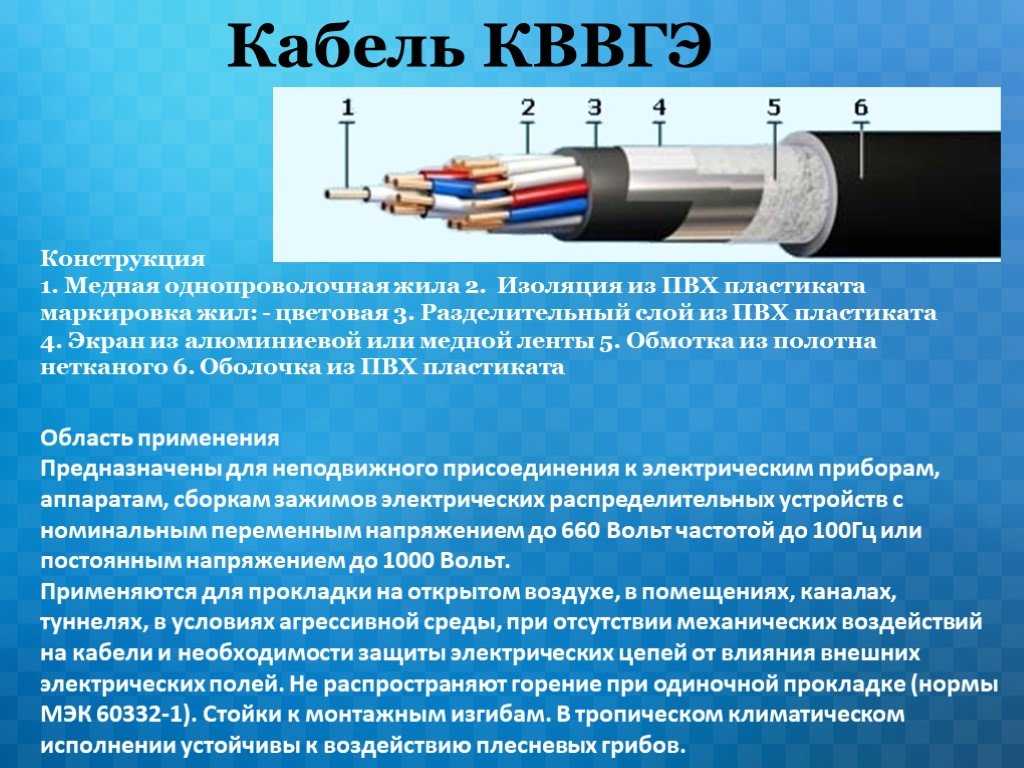

Особое внимание в конструкции монтажных проводов уделяют экранированию жил. Сетчатая изоляция из медной сетки, защищает приборы и оборудование, где используются монтажные провода от помех.

Маркировка монтажных проводов и кабелей

Главная отличительная особенность маркировки монтажных проводов и кабелей это заглавная буква М в начале маркировки.

  • Следующие буквы в маркировке обозначают основные характеристики и назначение проводов (кабелей).
  • Изоляции: В – ПВХ, П – полиэтилен; С – стекловолокно или спекаемая пленка; Ц – плёнка; Ш –полиамидный шелк;
  • Буква Г означает, что провод гибкий многопроволочный;
  • Буква Д означает двойную оплетку;
  • Л – лакировка провода;
  • Последняя буква Э, означает, что провод экранированный.
  • Буква Э после М означает что провод эмалированный.

©Elesant.ru

Еще статьи

  • 26 Правил электроснабжения и электропроводки деревянного дома. часть1, правила 1-7
  • 26 Правил электроснабжения и электропроводки деревянного дома. часть2, правила 8-13
  • 26 Правил электроснабжения и электропроводки деревянного дома. часть3, правила14-26
  • Анкерные зажимы и кронштейны
  • Арматура для СИП 2
  • Ввод кабеля из траншеи в дом
  • Вводное устройство. ВУ в частный дом
  • ВРУ. Вводно-распределительное устройство дома
  • ГЗШ. Главная Заземляющая Шина
  • Глубинный заземлитель

Статьи по теме

Система электропитания переменным током

Еще раз о системе водоснабжения в доме

Подвод воды к дому: наружный водопровод частного дома

Газовый котел – проверенный и надежный

Электроснабжение квартиры: граница эксплуатационной ответств.

..

Замена полотенцесушителя в ванной, особенности работ

Что такое токопроводящий линолеум: характеристики и особенно…

Лазерная резка металла: преимущества, принцип действия и мет…

Joomla SEF URLs by Artio

Свежие статьи

Фиброцементные фасадные панели под камень и кирпич 22 декабря 2022

Гранитная плитка мечты! 15 крутых решений для вас 18 декабря 2022

Пищевые насосы их применение и выбор 05 декабря 2022

Материалы кровли дома, которые точно нужны 24 ноября 2022

Земляника дома под фитолампой 24 ноября 2022

Свежие публикации

Ремонтно-строительная компания с многолетним опытом – Stroy House 19 января 2022

Энергоэффективность мансардных окон – что важно учитывать при выборе и установке 30 ноября 2021

Где и как купить электрический кабель: теория и практика 15 ноября 2021

Как найти утечки тепла в дома 19 сентября 2021

Изучаем химические насосы. Какие? Зачем? Где? 13 сентября 2021

Популярные статьи

  • Размеры стандартной ванной комнаты
  • Электрические схемы подключения скважинного насоса
  • Электроснабжение квартиры: граница эксплуатационной ответственности
  • Условные обозначения на схемах, обозначение розеток, выключателей, оборудования
  • Однофазная и трехфазная электрическая сеть
  • Монтажные провода и кабели их назначение и описание
  • Наглядная трехфазная схема вводно–распределительного щита частного дома
  • org/Article”> Вводной автомат. Расчет, выбор вводного автомата для квартиры
  • Как подобрать кабель в электросети 0,4кВ: сечение и длина кабеля
  • Коллекторная схема водоснабжения
  • Аксонометрическая схема водопровода
  • Особенности ввода электричества в деревянный дом
  • Что такое дин-рейка в электромонтаже: типы и виды din-рейки
  • Электропроект частного двухэтажного дома, #1(36 листов). PDF,DWG,Jpeg
  • Распределительные сети электрической энергии: характеристики, классификации и схемы
  • org/Article”> Спуск и крепление кабеля к опоре
  • ВРУ. Вводно-распределительное устройство дома
  • Коллекторная разводка водопровода в доме — недостатки коллекторной схемы, о которых редко пишут
  • Установка электрощита навесного, крепление щита, автоматов, проводов
  • Ввод кабеля из траншеи в дом

Реклама

Проводка в квартире

  • Электроснабжение квартиры: граница эксплуатационной ответственности
  • Установка щитка распределительного навесного
  • Установка электрощита навесного, крепление щита, автоматов, проводов
  • Электромонтажные работы в квартире. Квартирный щиток
  • Как подобрать кабель в электросети 0,4кВ: сечение и длина кабеля
  • Вводной автомат. Расчет, выбор вводного автомата для квартиры
  • Установка розетки и выключателя в едином блоке

Проводка в доме

  • Магнитные пускатели: назначение, схема подключения
  • Ввод кабеля из траншеи в дом
  • Электрический ввод в частный дом
  • ВРУ. Вводно-распределительное устройство дома
  • Траншея для прокладки кабеля электропитания дома
  • Электромонтаж в деревянном доме
  • Электропитание и заземление в доме

Схемы

  • Наглядная схема принципа работы устройства УЗО в системе TN-S
  • Наглядная схема распределительного щита квартиры при трехфазном электропитании без заземления
  • Наглядная схема распределительного электрощита частного дома с ошибками зануления
  • Наглядная схема электропитания квартиры без отдельного защитного провода,TN-C
  • Наглядная схема электропитания квартиры с заземлением

Водопровод квартиры

  • Соединение медных труб пайкой, пайка медного водопровода
  • Современные крепежные системы и их элементы
  • 4 простых шага по укладке плитки в ванной комнате своими руками
  • Трассировка (прокладка) труб водопровода
  • Разводка труб Rehau
  • Установка сборного бассейна на участке

Водоснабжение дома

  • Системы водоснабжения частного дома
  • Подбор водомера частного дома: типы, расчет, правила установки водомера частного дома
  • Водоснабжение частного дома из скважины своими руками
  • Прокладка траншеи наружного водопровода частного дома
  • Еще раз о системе водоснабжения в доме

Вода на участке

  • Автоматическая насосная станция
  • Водопроводный ввод в частный дом: устройство ввода воды в частный дом
  • Водоснабжение частного дома из скважины своими руками
  • Выбор трубы для водоснабжения частного дома
  • Еще раз о системе водоснабжения в доме


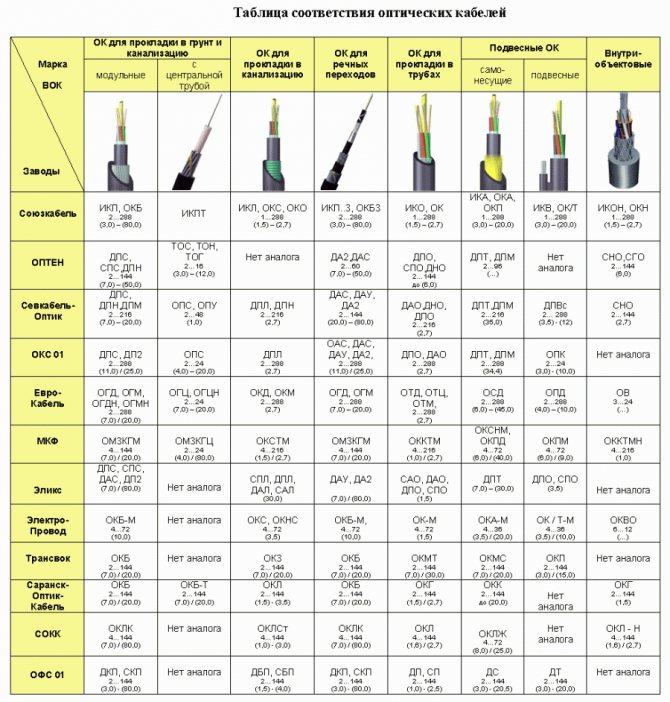

Монтажный кабель

Монтажный кабель – это изолированный провод либо жила или шнур, которые служат проводниками электроэнергии. Используются в установке силовых токоприемников, а также внутренних проводок в сельхозпроизводстве. Определить шнуры и кабели можно как совокупность скрученных и изолированных друг от друга жил, обладающих относительной гибкостью. Это может быть и несколько проводов, которые заключаются в общую оболочку, являющейся герметичной. Материалом для изготовления такой оболочки обычно служит пластмасса, металл, резина либо нейтральный полимер.

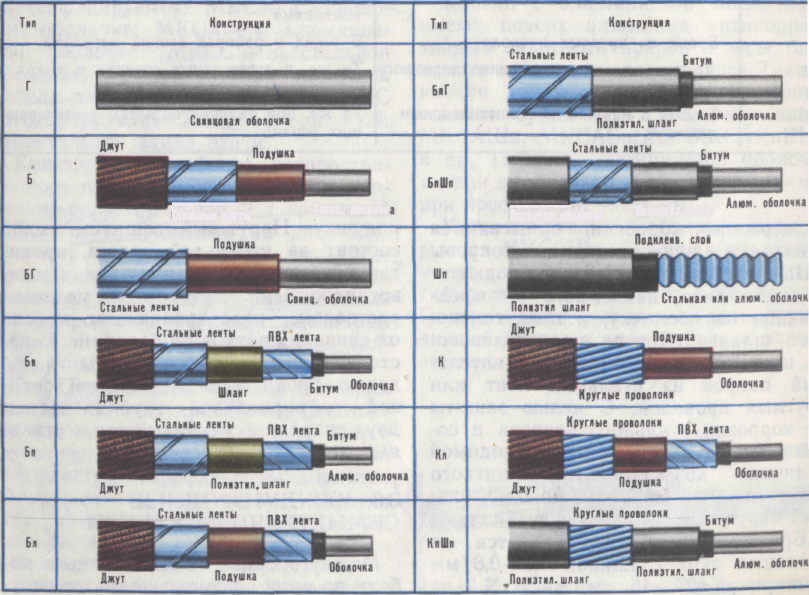

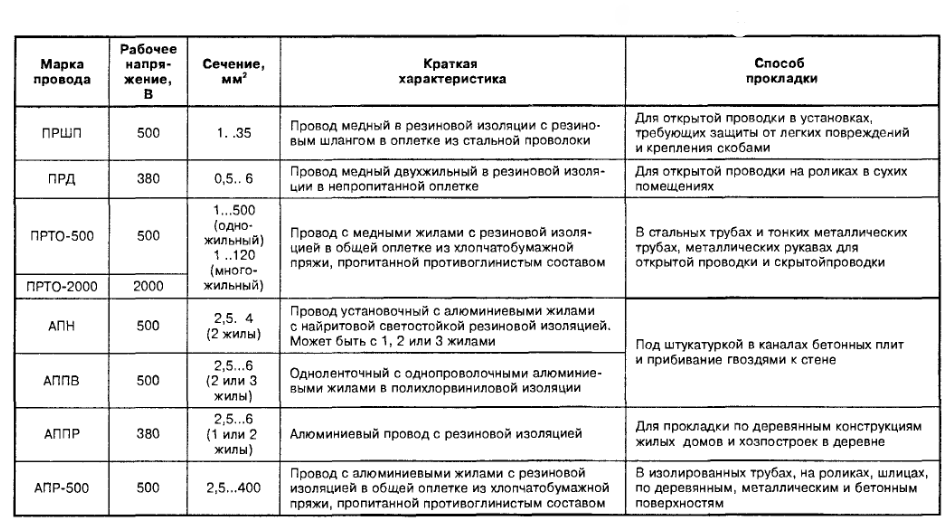

Условно монтажный кабель классифицировать по маркам производства, а именно:

  1. АПР, ПР – монтажный кабель с пропитанной оплеткой, подходящий для напряжения до 500 В. Сечение его для медных жил – 0,75–400 мм2, для алюминиевых – 2,5–400 мм2. Используется он при неподвижной прокладке в трубах либо на роликах, в пыльных и сухих помещениях с плюсовыми температурами. Также провод с медными жилами изготавливается и для высокого напряжения – до 3 тысяч Вольт. В этом случае в аббревиатуре присутствует и указание напряжения, например, ПР-500 и т. п. В нем используются медные жилы с сечением 1,5–185 мм2.
  2. ПРБС, ПРКС – это монтажный кабель также с пропитанной оплеткой, но он имеет резиновую термостойкую изоляцию. Его сечение – 0,75–2,5 мм2.
  3. ПРГ-500, ПРГ – изделие схоже с предыдущими, однако является более гибким, благодаря чему используется в соединении подвижных элементов в электромашинах. Также применяется в стальных трубопроводах с сечением 6–35 мм2, 0,75–24 мм2 с сухой или сырой средой.
  4. АРД (АР) – арматурный монтажный кабель. Изготавливается из меди и имеет 1 или 2 жилы. Данное изделие идет в непропитанной оплетке, используется для арматуры с напряжением в 220 В. Прокладывается для зарядки арматуры освещения в сухом помещении. Сечение – 0,5–0,75 мм2.
  5. ПРД – провод с двумя жилами, сечение которых – 0,5–6 мм2. Используется в сухом помещении, монтируется на ролики при неподвижной прокладке.
  6. ПРШП (ПРП) – кабель, имеющий панцирную (жесткую) обмотку из стали. Он идет 1–2–3-жильный. Сечение провода – 1–95 мм2, подходит для неподвижного типа прокладки.
  7. АПРТО, ПРТО – монтажный кабель с пропитанной оплеткой, подходит для прокладывания в трубах, напряжение – до 2-х тысяч Вольт. Данные изделия 1–2–3–4-жильные, с сечением либо 1–500 мм2, либо 1–120 мм2. В маркировке указывается напряжение, к примеру, ПРТО-500 и т. п.

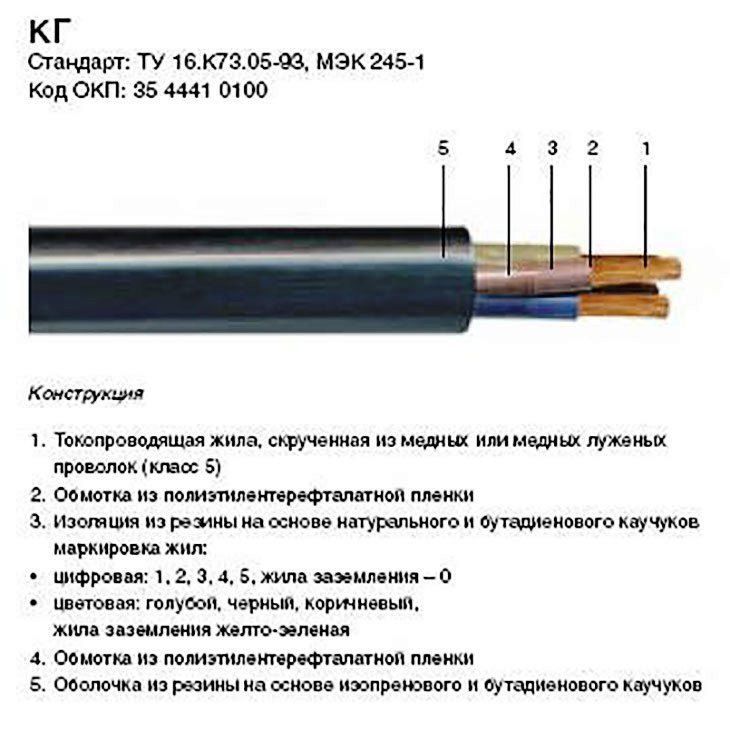

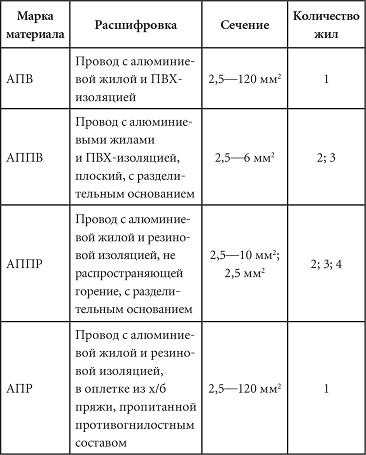

  8. ППВС, АППВ (ППВ и АППВС). В шнурах данного типа имеется ПВХ-изоляция. Они плоские с перемычкой посредине либо без нее. Используются для открытой и скрытой проводки, как в сырых, так и в сухих помещениях. Может быть с 1–2–3-жильный. Сечение провода – 2,5–6 мм2.
  9. ПГВ или ПВ, или АПВ – это одножильные провода с достаточной гибкостью и ПВХ-изоляцией. Они используются при прокладке в специальных пустотных каналах или пожаробезопасных конструкциях при строительстве, для станков и различного автоматизированного оборудования.
  10. АПРВ – монтажный кабель, заключенный в ПВХ-изоляцию, напряжением до 500 В. Подходит для сухих и даже жарких помещений. Прокладывается на улицах, в трубках, на роликах или в трубах. Сечение его 2,5–6 мм2.
  11. АПН – провод, имеющий найритовую изоляцию. Имеет от 1 до 3 жил. Используется при прокладке неподвижного типа в сырых или сухих помещениях. Сечение его 2,5–6 м2.
  12. АППР – пожаробезопасный шнур, он не распространяет пламя. Возможное напряжение – до 380 В, изделие 1–2 жильное, 2,5–10 мм2 – сечение.
  13. АТРГ – тросовый провод с найритовой изоляцией. Шнур бывает 3- и 4-жильным. Применяется при открытой прокладке как для магистральных, так и для силовых токоприемников и линий освещения.

Внимание! монтажный кабель с первой буквой «А» в маркировке имеет алюминиевые жилы. Буква «Р» в маркировании обозначает изоляцию из резины.

Для сельского хозяйства наиболее часто использующимися можно считать провода таких типов:

  1. АКРПТ или КРПТ (с неалюминиевыми жилами) – тяжелый переносной монтажный кабель, имеющий резиновую изоляцию и шланговую оболочку. Возможно приобрести изделие сечением 16–95 мм2 и 2,5–70 мм2, с 1, 2,3 или 4 жилами и до 500 В напряжением.
  2. ШРПС или РПЛ провод, имеющий резиновую изоляцию, находящийся в прочном шланге, может быть 2–3–4-жильным. 2-жильный имеет сечение 0,5, 1, 1,5 мм2, а 3–4 – 0,75–4 мм2.
  3. АВП (АВВ) – монтажный кабель, который имеет 2–7 жил. Имеет ПВХ-изоляцию и оболочку, а также алюминиевые жилы. Сечение – 16–50 мм2, 2,5–50 мм2.
  4. АНРГ или НРГ (АВРГ, DHU) – этот шнур в найритовой огнеупорной оболочке либо в оболочке ПВХ. Сечение для медных жил – 1–240 мм2, для алюминиевых – 4–185 мм2. Напряжение – до 500 В. может иметь от 1 до 3 жил. Также возможны бронированные изделия (маркировка ВРБ или АВРБ и т. п.)
  5. АВБВ – монтажный кабель, имеющий алюминиевые жилы и ПВХ-изоляцию и оболочку. Изделие бронируется двумя стальными лентами в ПВХ-обмотке. Сечение – 2,5–120 мм2, 2, 3 или 4 жилы.

Чаще всего используются в электротехнике следующие варианты проводов:

  • МЭШДЛ (МШДЛ) – эмалированный провод с двойной обмоткой и одной проволокой. Обмотка изготавливается из полиамидного шелка. монтажный кабель подходит для напряжения 220 В.
  • МГШ (МГШДО, МГШДОП, МГШД, МГСЛ, МГСЛЭ, МГЦСЛЭ, МГЦСЛ, МГШДЛ, МГЦШП) – вся эта маркировка характеризует многопроволочный кабель в оплетке до 24 В, в двойной обмотке – 60 В, с подклеенной оплеткой, а также двойной обмоткой – 127 В, лакированный с двойной обмоткой – 220 В, с оплеткой и обмоткой из стекловолокна, экранированное и лакированное изделие – 127 В, такой же с пленочной изоляцией – 220 В. Жилы данных изделий могут идти с сечением 0,5–6,0 мм2, при этом максимальный наружный диаметр будет в пределах 0,6–5,0 мм. Также ГОСТом 10349-75 регулируется нормирование сопротивления постоянного тока, а также сопротивление изоляции, испытательные напряжения. Рабочие температуры для указанных изделий находятся в приделах по Цельсию от -60 до 105 градусов (213–373 К). Относительная влажность – 65–95%.

В случаях, когда возможна конденсация водяных паров (если температуры в диапазоне от -50 до +85 по Цельсию или 223–358 по Кельвину), будут использованы такие провода в резиновой или пластмассовой изоляции:

  1. МШВ, МГШВЭВ, МНШВ, МГШВЭ – монтажный кабель, который имеет одну или много жил. Для его обмотки используется триацетатное волокно и ПВХ-изоляция и оболочка. Это экранированный провод.
  2. МГСПЭ, МГШПЭ, МШП, МГСП, МГШП – такие же изделия, но для изготовления их изоляции используется полиэтилен. А жилы обрабатываются триацетатным шелком либо, в зависимости от технологий производства, стекловолокном или волокном лавсана. В общепромышленном использовании применяют чаще всего монтажный кабель частично с изоляцией из полиэтилена и ПВХ. На напряжениях 500 или 1000 В. Рабочие температуры эксплуатации – от -40 до +70 (Цельсий) или 233–343 (Кельвин). Марки: ПВ-1000, ПВ-500; и экранированные изделия: ПВЭ-500 и GD-1000. Если же изделие имеет капроновую оболочку, в марке добавляется буква К, например, ПВК-1000 и т. п. Если же провода имеют изоляцию из полиэтилена, их температуры – от -40 до +85 (Цельсий) или 233–358 (Кельвин). Марки – ППЭ-500 (экранный), ППК-500 (с капроном), ПП-500 (обычный). Напряжение – 500 В. Данные изделия идут с несколькими типами сечений: одножильные – 0,05–2,5 мм2, 2–3-жильные до 1,0 мм2.

Монтажный кабель, который имеет особые огнеупорные свойства, обладает изолированным фторопластом – 4 жилы из никеля либо посеребренные. Также при их изготовлении используется специальная термообработка и оплетка стекловолокном, которое имеет кремнийорганическую пропитку (лаком). Это кабели марок ТМ-250 с сечением 0,35–6,0 мм2, также они могут быть покрыты лавсаном, либо ПТЛУ-200 и т. д., у которых сечение – 0,35–1,5 мм2.

Монтажный кабель марки РКГМ с кремнийорганической резиной допустимо длительно нагревать до 180 градусов. Токопроводящие жилы в нем идут с сечением 0,75–6,0 мм2.

Кабели спецназначения:

  1. ПЭВТЛК. Изделия имеют двойную эмалевую усиленную изоляцию. Ее изготавливают на основе полиамидных и полиуретановых смол. Именно они используются при прошивке матрицы запоминающего устройства либо в производстве различных обмоток для автоматизированных электроаппаратов. Основное их отличие – высокая механическая прочность изоляции. Температуры – от -60 до +120 С и 213–393 К. Огнеупорность изоляции в данных проводах – класс Е. Диаметр – 0,06–0,35 мм, при минимальной толщине изоляции в 0,025–0,05 мм.
  2. ПОСХВТ и ПОСХВ – нагревательный монтажный кабель, который применим при низкотемпературных процессах сельхозпроизводства. Внутри него содержится жила из оцинкованной стали диаметром 0,85–1,2 мм. Температуры – до 60–90 гадусов и 333–363 К, а также 105 С (378 К). В промышленности также производятся сходные с этими провода марок ПОСХВП, ПОСХБ, ПОСХВН.

Нагревательный монтажный кабель, в отличие от стандартного провода, может иметь нихромовые или константановые жилы (до 3 шт.). Изолируются они асбестом либо силиконом, а также иными термоустойчивыми материалами. Оболочка кабеля – из меди, алюминия, свинца, нержавеющей стали. Данные изделия вполне допускают высокие токовые нагрузки, а также температуры до 400 градусов по Цельсию или 673 по Кельвину.
