Марки углеродистые стали – Углеродистая сталь, марки, маркировка, расшифровка

alexxlab | 23.04.2020 | 0 | Разное

Содержание

Углеродистая сталь, марки, маркировка, расшифровка

Технические характеристики сталей напрямую зависят от количества и качества входящих в них элементов (углерода). Чем его больше, тем тверже сплав и выше его хрупкость. Углеродистые стали различной марки отличаются низким содержанием легирующих компонентов. Обычно каждый из них не превышает 1,5% и оказывает незначительное влияние на технические характеристики сплава.

Углеродистые стали выпускаются в виде проката и фасонного литья. Они широко применяются во всех отраслях промышленности и строительства, быту. Металлургические предприятия передают слябы и блюмсы на дальнейшую переработку в лист, профильный прокат, трубы различного диаметра.

Углеродистая сталь

Что собой представляют углеродистые стали

Углеродистые стали представляют собой сплав железа, в котором содержание углерода до 0,6%. Количество серы и фосфора зависит от качества металла. Легирующие элементы присутствуют в незначительном количестве. Качественные характеристики зависят от количества углерода, серы, фосфора, марганца и кремния.

твердость;
свариваемость;
прочность;
вязкость;
упругость.

Чем больше углерода, тем выше твердость, хрупкость и хуже свариваемость.

Общие характеристики

Углеродистая сталь делится на 3 группы по требованиям к химическому составу и механическим свойствам. Обозначение буквенное. Определяющим для группы является:

А — механические свойства;
Б — химический состав;
В — строго выдерживается химсостав и основные механические свойства.

Сплавы группы В проверяются на химию, и во время разлива с ковша берется образец для проверки механических характеристик — предел прочности на растяжение и изгиб, ударная вязкость. Твердость регулируется термообработкой.

Состав химических элементов

Основной элемент — железо. Отношение к группе определяется количеством углерода. Содержание неметаллических включений фосфора и серы ухудшает механические качества. Они способствуют красноломкости и хладоломкости, образованию трещин в горячем и холодном металле.

Коррозионная устойчивость обеспечивается низким содержанием углерода и добавлением хрома. Количество химических элементов в углеродистой стали марганца и кремния зависит от способа раскисления и класса качества. Марганец может присутствовать в пределах 1,2% в сплавах нормального качества, до 1,8% в высококачественных. Содержание кремния не превышает 0,3%.

Высококачественные стали группы В проверяют по свойствам и химическому составу. Допустимое количество неметаллических включений — 0,03–0,0018%.

От количества углерода зависит твердость стали, ее способность к закалке и свариванию.

Чем ниже показатель углерода, тем лучше варится металл. Ст 40Х требует подогрева перед сваркой, Ст 6 — нагрева до 700⁰ и послесварочного отпуска. Прокаливаемость наоборот. До Ст4 сплавы не калятся, не изменяют свою твердость. Сталь 40х может потрескаться при резком охлаждении в воде.

Нагрев стали

Классификация по степени раскисления

По степени раскисления углеродистые сплавы делятся на такие типы:

кипящие;
спокойные;
полуспокойные.

Кипящие сплавы обыкновенного качества сразу после внесения раскислителя выпускаются из печи. В отдельных случаях раскисление производится в ковше. В результате в под коркой образуется много воздушных пузырьков.

У инструментальных сплавов реакция раскисления начинается до разлива и полностью заканчивается при заливке в ковш.

Кипящие стали используют для производства слитков, слябов и блюмсов — проката крупного сечения. В дальнейшем происходит переплавка их на высококачественный металл в электрических печах или переделка на прокат меньшего диаметра — круг, квадрат. Воздух в процессе переработки выходит, зерно вытягивается вдоль, увеличивая механические свойства стали. Полуспокойные стали отличаются повышенной ковкостью.

Методы производства и различия по качеству

По методам производства сплавы делятся на три типа:

мартеновские;
конвекторные;

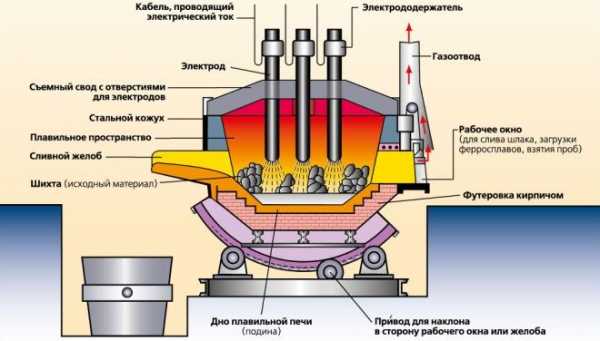

в электропечах.

Способ производства и разделение по качеству указывается в сертификате на металл и может обозначаться буквенно в конце маркировки. Например, ВД — электродуговой переплав, Ш — шлаковый переплав.

Мартеновские с наиболее низким качеством идет на переделку и прокат группы А. В электропечах производится сплав высокого и очень высокого качества.

Область применения

Из углеродистой стали изготавливают сварные конструкции зданий, водопроводные и газовые трубы, детали станков и автомобилей, прокат круглого и другого сечения для изготовления различных предметов, заборов, решеток.

Особенности маркировки

Маркировка углеродистых сталей имеет буквенно-цифровое значение и на торце проката обозначается определенным цветом. Ст в начале означает нормальное качество. Затем идет цифра, указывающая количество углерода и способ раскисления.

Для материала с повышенным качеством обозначение начинается со слова Сталь, затем углерод в сотых долях и буквенное обозначение легирующих элементов.

Высококачественные обозначаются в конце буквой А. Специальные, высокоуглеродистые, инструментальные — У, быстрорежущие — Р.

Маркированная углеродистая сталь

Как расшифровать маркировку сталей

Марку углеродистой стали и группу ее качества можно определить по типу маркировки. Каждая цифра и буква имеет свое значение и показывает требования к качеству, степень раскисления, наличие легирующих элементов.

Например, для сплава обычного качества:

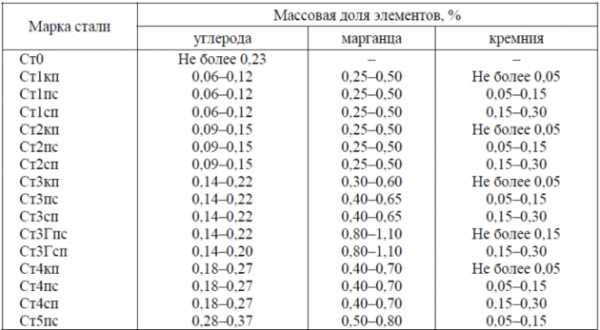

Ст 2 кп — нормального качества с содержанием углерода 0,09–0,15%, кипящая, марганца 0,25 — 0,50%, кремния менее 0,05%;
Ст3Г пс — содержание углерода в пределах 0,14–0,22%, полуспокойная, марганца в пределах 0,80–1,1%, кремния не более 0,15%.

Углеродистые стали повышенного качества маркируются цифрами (содержание углерода в сотых долях) и буквами (легирующий элемент). Например:

45 — 0,45% углерод;
40ХН — углерода 0,4%, хрома и никеля менее 2%.

Расшифровка высокоуглеродистых марок имеет букву, указывающую тип материала, его применение и цифру — процент углерода в десятых долях. Инструментальные сплавы имеют обозначение У. Например:

У8 — инструментальная, 0,8% углерода;
У12 — содержание углерода 1,2%.

Химический состав более точно можно определить по таблице в справочнике металлурга.

Прокат на торце маркируется цветной полосой:

красный — Ст3;
желтый — Ст2;
зеленый — СТ5;
синий — Ст6.

Для каждого типа стали имеется своя маркировка. Легированные могут содержать до 3 цветных полос.

Какие фирмы занимаются производством углеродистой стали

Крупнейшим производителем углеродистой стали является металлургический комбинат полного цикла Мечел. Он объединяет несколько крупных заводов, начиная от производства кокса и заканчивая различным прокатом. Кроме этого прокат производят металлургические комбинаты:

«Челябинский»;
«Украинская кузница» — Челябинская область;
«Ижсталь» — Удмуртия;
Белорецкий меткомбинат — Башкортостан.

Металлургическая промышленность по производству черного металла располагается поближе к месторождениям железной руды и угля. Для заводов цветного литья важнее источники электроэнергии.

metalloy.ru

Углеродистая сталь – свойства, марки, классификация и применение сталей

Сталь – это сплав, состоящий из двух обязательных компонентов, – железа и углерода. Дополнительные элементы – кремний менее 1%, марганец менее 1%, сера – менее 0,05%, фосфор менее 0,06%. Содержание углерода не более 2,14%. Сплавы с процентным соотношением C, превышающим 2,14%, относятся к чугунам. По химическому составу марки стали разделяют на углеродистые и легированные, которые содержат дополнительные добавки, придающие материалу желаемые характеристики. Углеродистые стальные сплавы классифицируют по степени раскисления, содержанию углерода, качеству.

Классификация углеродистых сталей по степени раскисления

Спокойные

Такие сплавы обладают наиболее однородной структурой. Для раскисления используют алюминий, ферросилиций и ферромарганец, которые практически полностью удаляют находящие в расплаве газы. Сочетание практически полного отсутствия газов с мелкозернистой структурой, обусловленной наличием остаточного алюминия, обеспечивает хорошее качество металла. Эти марки подходят для изготовления деталей, изделий и конструкций ответственного назначения. Основной недостаток – высокая стоимость.

Кипящие

Это наиболее дешевая и наименее качественная группа. Из-за использования минимального количества добавок для раскисления в материале присутствуют растворенные газы, которые являются причиной неоднородности структуры, химического состава, а следовательно механических свойств. Такие металлы обладают плохой свариваемостью, поскольку из-за присутствия газов высока вероятность образования трещин на швах.

Полуспокойные

Группа занимает промежуточное положение по стоимости и характеристикам. В отливке образуется гораздо меньше газовых пузырьков, по сравнению с кипящими сталями. При прокатке внутренние дефекты в основной массе устраняются. Такие материалы часто применяются в качестве конструкционных сплавов.

Виды нелегированных углеродистых сталей по содержанию углерода

Низкоуглеродистые с содержанием C не более 0,25%

Большая часть этой продукции выпускается в виде холоднокатаных или отожженных листов и полос. Свойства, а следовательно области ее применения, зависят от процентного соотношения компонентов:

До 0,1% C, Mn менее 0,4%. Высокая способность к горячей деформации и холодному волочению. Материалы востребованы при производстве проволоки, очень тонкого листа, используемого при изготовлении тары, а также для изготовления корпусов автомобилей.
C 0,1-0,25%. Способность к деформированию ниже, чем у вышеописанной группы, но твердость и прочность выше. Часто эти марки востребованы для производства деталей с цементуемым поверхностным слоем. Процесс цементации позволяет получить износостойкий поверхностный слой в сочетании с вязкой сердцевиной. Это актуально для валов и шестерен.
C на уровне 0,25%, Mn и Al – до 1,5%. Обладают высокой вязкостью. В металлы, предназначенные для штамповки, ковки, производства бесшовного трубного проката и листа для котлов, алюминий не добавляют.
C на уровне 0,15%, Mn – до 1,2%, Pb до 0,3% или без него, минимальное количество Si. Эту группу применяют в массовом производстве на автоматических линиях деталей, не предназначенных для восприятия серьезных механических и температурных нагрузок. Для изделий с высокими требованиями по пластичности, вязкости, коррозионной стойкости сплавы не применяются.

Среднеуглеродистые с C0,2-0,6%

Содержание марганца обычно находится в пределах 0,6-1,65%. Применяются при производстве продукции, запланированной для эксплуатации при высоких нагрузках. Обычно их производят спокойными. Упрочняются нагартовкой или термообработкой. Все стали этой группы могут подвергаться ковке. Данная металлопродукция широко применяется в машиностроении. Марки с высоким содержанием углерода (0,4-0,6%) востребованы при производстве железнодорожных рельсов, колес и осей вагонов.

Высокоуглеродистые – 0,6-2,0%

Повышение количества углерода до 1% приводит к росту прочности и твердости при постепенном снижении предела текучести и пластичности. При росте процентного соотношения C выше 1% начинается формирование грубой сетки из вторичного мартенсита, приводящей к понижению прочности материала. Поэтому стали с содержанием C более 1,3% практически не изготавливают.

Высокоуглеродистые марки имеют высокую себестоимость изготовления, обладают низкой пластичностью, плохо свариваются. Область применения этой группы достаточно ограничена – производство режущего инструмента, в том числе предназначенного для землеройной и сельскохозяйственной техники, изготовление высокопрочной проволоки.

Классификация конструкционных углеродистых сталей по качеству, их маркировка и применение

Конструкционные стали обыкновенного качества

Их производят в соответствии с ГОСТом 380-2005, в продажу поставляют в виде листового, сортового и фасонного проката. ГОСТ подразумевает выпуск следующих марок:

Ст0;
Ст1пс, Ст1сп, Ст1кп;
Ст2пс, Ст2сп, Ст2кп;
Ст3пс, Ст3сп, Ст3кп, Ст3Гсп, Ст3Гпс;
Ст4пс, Ст4сп, Ст4кп;
Ст5пс, Ст5сп, Ст5Гпс;
Ст6пс, Ст6сп.

Буквенно-цифровая маркировка этой группы сплавов:

Ст – сталь;
цифры 0-6 обозначают номер марки;
наличие в обозначении буквы «Г» указывает на присутствие марганца в количестве 0,8% и более;
последние две буквы характеризуют степень раскисления, сп – спокойная, пс – полуспокойная, кп – кипящая.

Сталь качественная конструкционная

Изготавливается в соответствии с ГОСТом 1050-2-13 следующих марок – 05, 08, 10, 15, 20, 25, 30, 35, 40, 45, 50, 55, 58, 60, а также марки 55ПП, 60ПП, 60ПП «селект» – пониженной прокаливаемости. В маркировке таких сплавов указывают степени раскисления, если они относятся к кипящим или полуспокойным, например 10 кп или 10 пс. Индекс сп в обозначении качественных конструкционных марок не указывается.

treydmetall.ru

методы изготовления, маркировки и применение

Углеродистой сталью называется сплав железа с углеродом. Углерод усиливает жёсткость структуры сплава, сталь становится твёрдой, прочной, но теряет пластичность. Меняя количество углерода, получают необходимые для области применения металла свойства. Минимальное содержание углерода в сплаве составляет 0,05–0,25%, такие сплавы по качественному составу классифицируют как низкоуглеродистые.

Низкоуглеродистые стали не закаливаются, благодаря мягкости и пластичности швы хорошо провариваются всеми видами сварки, заготовки легко обрабатываются ковкой, прокатываются.

Разновидность низкоуглеродистых сталей

В составе низкоуглеродистых сплавов присутствуют примеси различного характера. Повышенное содержание серы и фосфора напрямую влияют на свойства металла, может привести к растрескиванию при обработке. Марганец, кремний не снижают характеристик, участвуют в процессе раскисления, удаления кислорода. Кислород удаляют для повышения прочности материала при горячих деформациях.

По степени удаления кислорода, раскисленности, стали классифицируют на:

кипящие;
спокойные;
полуспокойные.

Низколегированные стали представляют собой сплав с малым содержанием углерода и малыми примесями легирующих добавок, общим соотношением до 4%. Легирующие элементы нужны для повышения каких-либо эксплуатационных свойств при сохранении хороших сварочных характеристик. Повышенная устойчивость металла к коррозии, способность работать при экстремально низких и высоких температурах без деформации достигается легированием.

Качество низкоуглеродистой стали определяют по содержанию примесей серы, фосфора в сплаве.

По виду свойств различают:

Обычное качество. Сера в составе — до 0,06%, фосфор — до 0,07%.
Качественная сталь. Массовая доля серы — до 0,04%, фосфора — до 0,035%.
Высококачественная сталь. Содержание серы — до 0,025%, фосфора — до 0,025%.
Особое качество. Минимальное присутствие примесей: допустимые значения серы — до 0,015%, фосфора — до 0,025%.

Классификация стали обычного качества

Свойства сталей обыкновенного качества

Внутри группы по качеству низкоуглеродистая сталь обычного качества подразделяется ещё на три категории, обозначающиеся заглавными буквами А, Б, В.

Низкоуглеродистая сталь обычного качества группы «А» содержит сплавы, отличающиеся механическими свойствами, в промышленности встречается в форме листового, профильного низкоуглеродистого проката.

Группа «Б» классифицируется по химическим качествам, обрабатывается давлением под высоким нагревом, заготовки штампуются, куются.

Низкоуглеродистые стали группы «В» определяются физическими свойствами, химическим составом.

Основные способы получения низкоуглеродистых сплавов

Все сплавы при получении проходят одинаковые технологические стадии, дополнительную обработку. Плавильная печь загружается сырьём, шихтой, нагревается до расплавления, удаляются лишние примеси. Дополнительная обработка зависит от конкретного заданного состава продукта, нужных химических, физических свойств.

По технологии производства, оборудованию сплавы получают:

кислородно-конверторным способом выплавки;
мартеновским способом получения;
электротермическим способом производства.

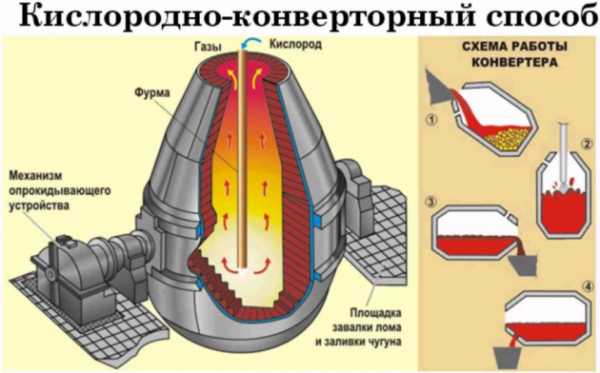

Кислородно-конверторный метод

Этот способ производства низкоуглеродистого сплава назван по двум составляющим технологии. Кислород, содержащийся в воздухе, окисляет избыток углерода и примесей в конверторной печи. Конверторная печь имеет объём 50–60 т. Расплавленное сырьё, шихта, продувается нагретым кислородом под давлением. Стены конвектора имеют грушевидную форму, выполнены из металла с дополнительной футеровкой. Материал футеровки химически участвует в процессе выплавки, вступая в реакцию с расплавленным сырьём.

Мартеновский метод

Мартеновские печи отличаются большим размером плавильных ванн, производительностью до 500 тонн продукции. Выжигание углерода, примесей также идёт кислородом, но кислород получают не только из воздуха. Дополнительно шихту обогащают железной рудой, ломом, покрытым ржавчиной.

Оксиды железа, участвуя в процессе, выделяют кислород. Камеры-регенераторы осуществляют предварительный нагрев горючего газа и воздуха, попеременно выпускают содержимое через плавильную ванну. Процесс происходит в течение 6–7 часов, по завершении нагрев прекращается, добавляются раскислители.

Электротермический метод

Этот способ позволяет получить точно заданные физические и химические свойства, применяется только для получения высококачественных сплавов. Большой расход энергии при термической обработке, до 800 кВт на 1 тонну стали, должен быть экономически оправдан. Температура печи доходит до 1650 градусов, ёмкость ванн 0,5–180 тонн.

При высокой температуре сера и фосфор удаляются практически без остатка, переплавляется тугоплавкое сырьё. Химические реакции при производстве аналогичны мартеновскому способу.

Главные свойства низкоуглеродистых сталей

Для низкоуглеродистой стали характерна невысокая прочность при значительной вязкости и пластичности. Сплав легко обрабатывается горячей деформацией, холодным волочением, хорошо сваривается.

Повышение прочностных характеристик достигается цементацией – насыщением поверхностных слоёв углеродом, после чего поверхностные слои сплава закаляются, приобретая необходимую прочность. Для поверхностной закалки низколегированной стали используются индукционные и электропечи. Внутренние, не обогащённые, слои остаются мягкими, вязкими, не теряют пластичности благодаря не изменившемуся количеству углерода.

Маркировка низкоуглеродистых сталей и ее значение

Низкоуглеродистая сталь обычного качества маркируется буквенным значением «Ст», которое меняется, согласно качествам:

Цифровое значение показывает количество углерода в сплаве. При делении значения на 100 получают содержание углерода в процентах.
Начальные буквенные символы маркировки «Б» или «В» обозначают принадлежность к группе по качеству.
Отсутствие буквенного обозначения показывает принадлежность к категории «А».
Сочетание «КП» указывает на кипящий состав по раскисленности.
Сочетание «ПС» говорит о полуспокойном сплаве, отсутствие обозначения обозначает спокойную сталь.
Буквенное и цифровое сочетание, вписанное в марку последним, говорит о наличии в составе примесей и их процентном содержании.
Качественные низкоуглеродистые сплавы буквенным сочетанием «Ст» не маркируются.

Дополнительно встречается классификация по цвету, буквенная маркировка сплавов особого назначения. К примеру, маркировка «СТЗ мост» обозначает сплав, предназначенный для использования при изготовлении мостовых конструкций.

Сфера применения

Низкоуглеродистые сплавы широко используются различными направлениями промышленности и производства.

По виду профиля классифицируют следующие группы выпускаемой продукции:

Плоский листовой прокат. Рифлёная, толстолистовая, тонколистовая, широкополосовая, полосовая продукция.
Равнополочные, неравнополочные угловые профили.
Швеллеры.
Трубы, круглого, квадратного, прямоугольного сечения.
Тавры, двутавры. Балки двутавровые широкополочные, обыкновенные.
Профилированный металлический лист различной толщины.

Самый большой сегмент продукции составляет плоский листовой прокат, полосы. Холодной штамповкой получают высокопрочную проволоку, пружины, рессоры для машиностроения. Детали и заготовки легко свариваются, получили большое распространение в строительной отрасли производства, автомобилестроении. Из низкоуглеродистых сплавов изготавливают кузовные детали, оси, топливные баки, рамы сельскохозяйственных машин и многие другие детали, постоянно встречающиеся в повседневной жизни.

Видео по теме: Производство листового металлопроката

promzn.ru

Качественные углеродистые стали | Учебные материалы

К этим сталям предъявляются более высокие требования по химическому составу и структуре: ограничены пределы по содержанию углерода, меньше неметаллических включений, серы и фосфора (S ~ 0,04 %; Р ~ 0,035…0,04 %).

Качественные углеродистые стали маркируют цифрами, показывающими содержание углерода в сотых долях процента. В зависимости от содержания марганца стали делятся на две группы; с нормальным и с повышенным содержания марганца (до 1,2 %, в этом случае к маркировке стали добавляется буква <Г>).

Стали I группы: 08, 10, 15, 20, 25, 30…85.

Стали II группы: 15Г, 20Г, 25Г, 30Г, 35Г … 70Г.

Механические свойства некоторых углеродистых качественных конструкционных сталей приведены в таблице 9.

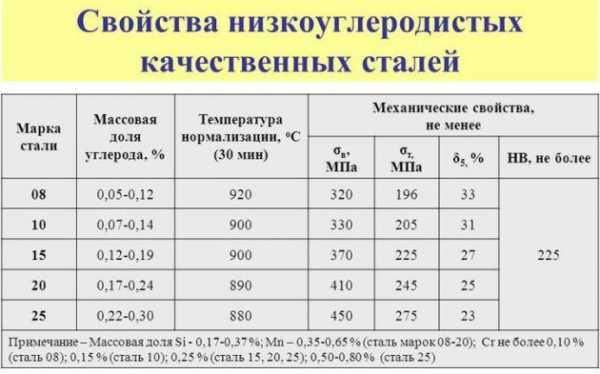

Таблица 9 — Механические свойства углеродистых качественных конструкционных сталей

Марка	Временное сопротивление s_в, МПа	Предел текучести, s_т, МПа	Относительное удлинение d₅, %	Относительное сужение, y, %
	не менее
08 10 20 30 45 60 85 30Г 60Г	330 340 420 500 610 690 1150 550 710	200 210 250 300 360 410 1000 320 420	33 31 25 21 16 12 6 20 11	60 55 55 50 40 35 30 45 35

Низкоуглеродистые стали

Низкоуглеродистые стали 08 и 10 применяют без термической обработки для малонагруженных деталей, тонколистовую сталь используют для холодной штамповки изделий. Сталь 10 применяется для изготовления элементов сварных конструкций, корпусов и трубных пучков теплообменных аппаратов, трубопроводов, змеевиков и других деталей, работающих от минус 40 до плюс 450 ⁰С, к которым предъявляются требования высокой пластичности.

Стали 15, 20, 25 чаще применяют без термической обработки или в нормализованном состоянии. Низкоуглеродистые качественные стали используют и для ответственных сварных конструкций, а также для деталей машин упрочняемых цементацией. Сталь 20 применяется для изготовления трубопроводов, змеевиков, труб перегревателей, трубных пучков теплообменных аппаратов, и других деталей, работающих от минус 40 до плюс 475

0С.

Среднеуглеродистые стали

Среднеуглеродистые стали 30…55 применяют после нормализации, улучшения и поверхностной закалки для самых разнообразных деталей во всех отраслях машиностроения. Прокаливаемость сталей невелика; критический диаметр после закалки в воде не превышает 10…12 мм. Для повышения прокаливаемости стали добавочно легируют марганцем (40Г, 50Г).

Высокоуглеродистые стали

Высокоуглеродистые стали 60…85 обладают повышенной прочностью, твердостью, износостойкостью и упругими свойствами. Их применяют после закалки и отпуска, нормализации для деталей, работающих в условиях трения при наличии высоких статических вибрационных нагрузок. Из этих сталей изготавливают пружины, рессоры, мембраны, шпиндели станков и т.д.

Для изготовления деталей и частей паровых котлов и сосудов, работающих под давлением не более 60 атм. и температуре не выше 450

0С, промышленность выпускает листовую горячекатаную углеродистую сталь толщиной от 4 до 60 мм. Марки котельных сталей: 12К, 15К, 16К, 18К, 20К, 22К. Числа показывают среднее содержание углерода в сотых долях процента. Буква <К> указывает их основное назначение — котельные стали.

dprm.ru

Углеродистые и легированные стали

Р Е Ф Е Р А Т

на тему: «Углеродистые и легированные стали»

Углеродистой сталью называется сплав железа с углеродом (содержание углерода до 2%) с примесями кремния, серы и фосфора, причем главной составляющей, определяющей свойства, является углерод. Процентное содержание элементов в стали примерно следующее: Fe – до 99,0; С – 0,05-2,0; Si – 0,15-0,35; Mn – 0,3-0,8; S – до 0,06; P – до 0,07. В зависимости от содержания углерода углеродистые стали подразделяют на низкоуглеродистую (до 0,25% С), среднеуглеродистую (0,25-0,6% С) и высокоуглеродистую (более 0,6% С). Различают углеродистые стали обыкновенного качества и качественную конструкционную. К первой группе относится горячекатаная (сортовая, фасонная, толстолистовая, тонколистовая, широкополосная) и холоднокатаная (тонколистовая) сталь; во вторую входят горячекатаные и кованые заготовки диаметром (или толщиной) до 250 мм, калиброванная сталь и серебрянка. Углеродистая сталь – наиболее распространённый вид чёрных металлов.

Конструкционной углеродистой сталью называется сталь, содержащая углерода до 0,65-0,70% (в виде исключения производят конструкционные стали с содержанием 0,85% углерода). Конструкционная сталь идет для изготовления деталей машин и конструкций. Она должна обладать достаточной прочностью, хорошо сопротивляться удару и в то же время хорошо обрабатываться.

По качеству конструкционная сталь делится на три группы:

– обыкновенного качества;

– повышенного качества;

– качественная.

Сталь обыкновенного качества – сталь широкого потребления, идет для строительных конструкций, крепежных деталей, листового проката, заклепок, труб, арматуры, мостов, профильного проката.

Сталь повышенного качества идет для паровозных и вагонных осей, бандажей, котлов, проволоки и т.д.

Качественная сталь идет для деталей, требующих более высокой пластичности, сопротивления удару, работающих при повышенных давлениях: для зубчатых колес, труб, винтов, болтов, для деталей, подлежащих цементации, для сварных изделий.

Инструментальной углеродистой сталью называется сталь с содержанием углерода от 0,7% и выше. Эта сталь отличается высокой твердостью и прочностью и применяется для изготовления инструмента. Инструментальная углеродистая сталь делится на качественную и высококачественную. Содержание серы и фосфора в качественной инструментальной стали – 0,03% и 0,035%, в высококачественной – 0,02% и 0,03% соответственно.

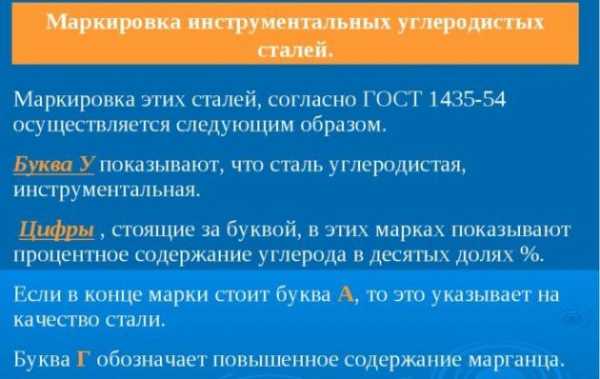

Выпускается по ГОСТ 1435-90 следующих марок: У7; У8; У8Г; У9; У10; У11; У12; У13; У7А; У8А; У8ГА; У9А; У10А; У11А; У12А; У13А. Стандарт распространяется на углеродистую инструментальную горячекатаную, кованую, калиброваную сталь, серебрянку.

К группе качественных сталей относятся марки стали без буквы А, к группе высококачественных сталей, более чистых по содержанию серы и фосфора, а также примесей других элементов – марки стали с буквой А. Буквы и цифры в обозначении этих марок стали означают: У – углеродистая, следующая за ней цифра – среднее содержание углерода в десятых долях процента, Г – повышенное содержание марганца.

Применение инструментальной углеродистой стали

К недостаткам углеродистой стали относятся:

– отсутствия сочетания прочности и твердости с пластичностью;

– потеря твердости и режущей способности при нагревании до 200°C и потери прочности при высокой температуре;

– низкая коррозионная устойчивость в среде электролита, в агрессивных средах, в атмосфере и при высоких температурах;

– низкие электротехнические свойства;

– высокий коэффициент теплового расширения;

– увеличение веса изделий, удорожание их стоимости, усложнение проектирования вследствие невысокой прочности этой стали.

Легированные стали:

Легированной называется сталь, в которой наряду с обычными примесями имеются легированные элементы, резко улучшающие ее свойства: хром, вольфрам, никель, ванадий, молибден и др., а также кремний и марганец в большом количестве. Примеси вводятся в процессе плавки.

По химическому составу (ГОСТ 5200) легированная сталь делится на три группы:

– низколегированная сталь – не более 2,5% примесей;

– среднелегированная – 2,5-10%;

– высоколегированная – свыше 10%.

Легированная сталь обладает ценнейшими свойствами, которых нет у углеродистой стали, и не имеет ее недостатков. Применение легированной стали повышает долговечность изделий, экономит металл, увеличивает производительность, упрощает проектирование и потому в прогрессивной технике приобретает решающее значение. По назначению легированные стали делят обычно на конструкционные стали, инструментальные стали и стали с особыми свойствами (электротехнические, нержавеющие, жаропрочные и др.).

Конструкционная легированная сталь делится на качественную, высококачественную А и особовысококачественную Ш (электрошлакового переплава).

В зависимости от основных легирующих элементов эта сталь подразделяется на группы:

Хромистая сталь имеет очень широкое применение. Хром оказывает положительное влияние и является недорогой примесью. Сталь марок 15Х, 20Х, 30ХА применяются для деталей автотракторной и автомобильной промышленности. Хромистые стали с высоким содержанием углерода (0,9-1,1%) и хрома (0,8-1,65%) идут на изготовление колец, шариков и роликов шарикоподшипников. Их марки: ШХ6, ШХ9, ШХ15СГ, ШХ10. Обладают хорошей твердостью.

Марганцевая сталь после соответствующей химико-термической обработки приобретает высокую твердость, не снижая пластичности. Обрабатывается лучше, чем углеродистая. В производстве широко применяется сталь марок 15Г, 20Г, 30Г и др. Высокая износоустойчивость.

Хромоникелевая сталь является одной из самых распространенных конструкционных сталей, так как после термообработки приобретает высокую твердость, прочность, упругость и сопротивление ударным нагрузкам; ее марки – 20ХНА, 12Х2Н4А, 12ХН3А

Хромокремнистая сталь обладает высокой твердостью и упругостью после термической обработки и широко применяется для изготовления рессор и пружин.

Хромомарганцевая сталь частично заменяет хромоникелевую (в целях экономии никеля). Широко применяется сталь марок 20ХГ, 20ХГР, 40ХГР, 30ХСС, 18ХГТ; последняя идет для автомобильных деталей.

mirznanii.com

Низкоуглеродистая сталь: состав и свойства

Низкоуглеродистая сталь встречается повсеместно. Ее популярность основана на физических, химических свойствах и невысокой стоимости. Этот сплав широко применяется в промышленности и в строительстве. Рассмотрим подробнее этот вид стали.

Состав

Сталь – железо, обогащенное углеродом в процессе плавки. Для углеродистых выплавок характерно наличие углерода, который определяет основные свойства металла, и примесей: фосфора (до 0,07%), кремния (до 0,35%), серы (до 0,06%), марганца (до 0,8%). Так, низкоуглеродистая сталь содержит не более 0,25% углерода.

Что касается других добавок, марганец и кремний служат раскислению (удалению кислорода из жидкого металла, что уменьшает хрупкость при горячей деформации). А вот повышенный процент серы может привести к растрескиванию сплава при термической обработке, фосфора – при холодной.

Способы получения

Производство низкоуглеродистого сплава можно разложить на несколько этапов: загрузку в печь чугуна и лома (шихты), термическое воздействие до состояния плавления, удаление из массы примесей.

Далее может происходить разливка стали или дополнительная обработка: шлаком или вакуумом и инертными газами.

Для исполнения таких процессов пользуются тремя способами:

Мартеновские печи. Самое распространенное оборудование. Процесс плавки происходит в течение нескольких часов, что позволяет отслеживать лабораториям качество получаемого состава.
Конвекторные печи. Производится за счет продувки кислородом. Следует отметить, что сплавы, полученные таким способом, не отличаются высоким качеством, так как содержат большее количество примесей.
Индукционные и электропечи. Процесс производства идет с применением шлака. Таким способом получаются высококачественные и специализированные сплавы.

Рассмотрим особенности классификации сплавов.

Виды

Низкоуглеродистая сталь может быть трех видов:

Обычного качества. В таких сплавах содержание серы не превышает 0,06%, фосфора 0,07%.
Качественная. В составе наличие: серы до 0,04%, фосфора до 0,035%.
Высококачественная. Содержание серы до 0,025%, фосфора до 0,025%
Особого качества. Низкое содержание примесей: серы до 0,015%, фосфора – до 0,025%.

Как уже говорилось ранее, чем меньше примесей, тем лучше качество сплава.

Сталь низкоуглеродистая ГОСТ 380-94 обыкновенного качества делится еще на три группы:

А. Определяется своими механическими свойствами. Форма поставки потребителю чаще всего встречается в виде многопрофильного и листового проката.
Б. Основные показатели – химический состав и свойства. Оптимальные для механического воздействия давлением под термическим фактором (ковка, штамповка).
В. Для таких видов сплавов важны такие свойства: технические, технологические, физические, химические и, соответственно, состав.

По процессу раскисления стали делят на:

Спокойные. Процесс затвердевания происходит спокойно. Газы при таком процессе не выделяются. Усадка происходит в середине слитка.
Полуспокойные. Промежуточный вид стали между спокойными и кипящими составами.
Кипящие. Затвердевание происходит с выделением газа. Усадочная раковина скрытого типа.

Основные свойства

Низкоуглеродистая сталь отличается высокой пластичностью, легко деформируется в холодном состоянии и в горячем. Отличительной чертой такого сплава является хорошая свариваемость. В зависимости от добавочных элементов свойства стали могут меняться.

Чаще всего низкоуглеродистые сплавы применяются в строительстве и промышленности. Это обусловлено невысокой ценой и хорошими прочностными качествами. Такой сплав еще называют конструкционным. Свойства низкоуглеродистой стали зашифрованы в маркировке. Ниже мы рассмотрим ее особенности.

Особенности маркировки

Обычная низкоуглеродистая сталь имеет буквенное обозначение СТ и цифровое. Число следует делить на 100, тогда будет понятно процентное содержание углерода. Например, СТ15 (углерод 0,15%).

Рассмотрим маркировку и расшифруем обозначения:

Первые буквы или их отсутствие говорит о принадлежности к той или иной группе качества. Это могут быть Б или В. Если нет буквы, значит сплав принадлежит к категории А.
Ст обозначает слово «сталь».
Цифровое обозначение – зашифрованное процентное содержание углерода.
кп, пс – обозначает кипящий или полуспокойный сплав. Отсутствие обозначения говорит о том, что сталь спокойная (сп).
Буквенное обозначение и цифровое после него раскрывают, какие примеси входят в состав, и их процентное содержание. Например, Г – марганец, Ю – алюминий, Ф – ванадий.

Для качественных низкоуглеродистых сталей в маркировке не ставится буквенное обозначение «Ст».

Также применяется цветовое обозначение. Например, низкоуглеродистая сталь марки 10 имеет белый цвет. Стали специального назначения могут обозначаться дополнительными буквами. Например, «К» – применяется в котлостроении; ОсВ – используется для изготовления вагонных осей и т. д.

Выпускаемые изделия

Можно выделить несколько групп стальной продукции:

Листовая сталь. Подвиды: толстолистовая (ГОСТ 19903-74), тонколистовая (ГОСТ 19904-74), широкополостная (ГОСТ 8200-70), полосовая (ГОСТ 103-76), рифленая (ГОСТ 8568-78)
Уголковые профили. Равнополочные (ГОСТ 8509-93), неравнополочные (ГОСТ 8510-86).
Швеллеры (ГОСТ 8240-93).
Двутавры. Балки двутавровые обыкновенные (ГОСТ 8239-89), Балки двутавровые широкополочные (ГОСТ 26020—83, СТО АСЧМ 20—93).
Трубы.
Профилированный настил.

К этому перечню добавляют вторичные профили, которые образуются за счет сварных работ и механической обработки.

Сферы применения

Область использования низкоуглеродистой стали достаточна широка и зависит от маркировки:

Ст 0, 1, 3Гсп. Широкое применение в строительстве. Например, проволока арматурная из низкоуглеродистой стали,
05кп, 08, 08кп, 08ю. Хороша для штамповки и холодной вытяжки (высокая пластичность). Применяются в автомобилестроении: кузовные детали, топливные баки, змеевики, части сварных конструкций.
10, 15. Применяются для деталей, не подвергающихся высоким нагрузкам. Трубы для котлов, штамповки, муфты, болты, винты.
18кп. Характерное применение – конструкции, которые производят с помощью сварочных работ.
20, 25. Широко используется для производства крепежных материалов. Соединительные муфты, толкатели клапанов, рамы и другие детали сельскохозяйственных машин.
30, 35. Оси, на которые идет малая нагрузка, звездочки, шестерни и т. д.
40, 45, 50. Детали, испытывающие средние нагрузки. Например, коленчатые валы, фрикционные диски.
60-85. Детали, подвергающиеся высокой нагрузке. Это могут быть рельсы для железной дороги, колеса для кранов, рессоры, шайбы.

Как видно, производимый ассортимент обширен – это не только проволока низкоуглеродистой стали. Также это детали сложных механизмов.

Низколегированная и низкоуглеродистая сталь: отличия

Для улучшения каких-либо характеристик сплава добавляются легирующие элементы.

Стали, которые содержат в чебе низкое количество углерода (до четверти процента) и легирующих добавок (общий процент – до 4 %) называются низколегированными. Такой прокат сохраняет высокие сварные качества, но при этом усиливаются разные свойства. Например, прочность, антикоррозийные характеристики и так далее. Как правило, оба вида применяются в сварных конструкциях, которые должны выдерживать температурный диапазон от минус 40 до плюс 450 градусов Цельсия.

Особенности сварки

Сварка низкоуглеродистых сталей имеет высокие показатели. Тип сварки, электроды и их толщину подбирают на основе следующих технических данных:

Соединение непременно должно быть прочно скреплено.
Не должно быть дефектов швов.
Химический состав шва должен выполняться в соответствии нормативам, указанных в ГОСТе.
Сварные соединения должны соответствовать условиям эксплуатации (устойчивость к вибрациям, механическому воздействию, температурному режиму).

Могут использоваться различные виды сварки от газовой до сварки в среде углекислого газа плавящимся электродом. При подборе учитывают высокую плавкость низкоуглеродистых и низколегированных сплавов.

Что касается конкретно сферы применения, то низкоуглеродистый прокат используется в строительстве и машиностроении.

Марка стали подбирается на основе требуемых на выходе физических и химических свойств. Наличие легирующих элементов может улучшить одни свойства (стойкость к коррозии, температурным перепадам), но и ухудшить другие. Хорошая свариваемость – еще одно достоинство таких сплавов.

Итак, мы выяснили, что собой представляют изделия из низкоуглеродистой и низколегированной стали.

fb.ru

Низкоуглеродистая сталь – марка – Большая Энциклопедия Нефти и Газа, статья, страница 1

Низкоуглеродистая сталь – марка

Cтраница 1

Низкоуглеродистые стали марок 20, ВМСтЗсп, С75, APS 10M4, 18X1ПМФ имеют хорошую стойкость к статической водородной усталости. [1]

Низкоуглеродистые стали марок 08, 08кп, 08пс относятся к мягким сталям, применяемым чаще всего в отожженном состоянии для изготовления деталей методом холодной штамповки – глубокой вытяжки. Стали марок 10, 15, 20, 25 обычно используют как цементуемые, а высокоуглеродистые стали 60, 65, 70, 75, 80 и 85 в основном применяют для изготовления пружин, рессор, высокопрочной проволоки и других изделий с высокой упругостью и износостойкостью. Среднеуглеродистые стали 30 35 40 45 50 и аналогичные стали с повышенным содержанием марганца ЗОГ, 40Г, 50Г применяют для изготовления самых разнообразных деталей машин. [2]

Зубчатые колеса низкоуглеродистых сталей марок Ст20, Ст20Г подвергаются цементации. При этом поверхностные слои детали насыщаются углеродом за счет применения твердых, жидких или газообразных науглероживающих сред. В результате последующей закалки высокую твердость получают только науглероженные слои, а внутренние слои сохраняют свою начальную вязкость, так как содержание углерода в них при цементации не изменилось. Твердость закаленного цементированного слоя для зубчатых колес принимается в пределах 40 – 50 HRC при толщине 2 5 – 4 мм. [3]

Измерить твердость образца низкоуглеродистой стали марки 10 и на основании известных закономерностей между твердостью и прочностными свойствами определить примерно предел прочности и предел текучести исследованной стали. [4]

Корпусы регенераторов изготавливают из низкоуглеродистых сталей марок Ст. [5]

Чистое железо марки СО-1, низкоуглеродистые стали марок ЭП620, ЭП355 и 03 производятся в виде прутков различного размера и применяются в качестве шихтовой заготовки при выплавке сплавов специального назначения. Магнитные свойства рассмотренных сталей соответствующими техническими условиями не оговариваются, и, хотя содержание углерода и других примесей в этих сталях значительно меньше, чем в сталях Э, ЭА; ЭАА и Э12, Э10, Э8, они не имеют больших преимуществ по магнитным свойствам вследствие большого содержания кислорода. [6]

Подавляющее количество труб прокатывают из низкоуглеродистых сталей марок 10 – 45 и Ст. [7]

Для повышения прочности и улучшения обрабатываемости низкоуглеродистая сталь марок 05, 08 и 10 подвергается нормализации с температуры 930 – 950 С. [8]

Наибольшее применение для изготовления-сварных конструкций находят низкоуглеродистые стали марок Ст. [9]

При изготовлении сварных конструкций чаще всего применяют низкоуглеродистые стали марок Ст. Вопросы технологии сварки их были подробно разобраны выше. Особых трудностей при сварке этих сталей не возникает. Автоматическую сварку низкоуглеродистых сталей выполняют электродной проволокой Св-08 или Св – 08А в сочетании с флюсами АН-348А или ОСЦ-45. Последующей термической обработки сварных соединений при сварке сталей толщиной до 30 – 40 мм не требуется. [10]

Крепежные элементы, стойкие к сероводородному растрескиванию, изготавливают из малолегированных низкоуглеродистых сталей марок 30, ЗОХМА. [11]

Сталь для котлостроения и сосудов, работающих под давлением ( табл. 17 – 26) – низкоуглеродистая сталь марок 15К, 20К, 22К и 22КТ, поставляемая в горячекатаном состоянии в виде листов толщиной от 4 до 16 мм. [12]

Валы, не несущие больших нагрузок, но подвергающиеся значи тельному поверхностному износу, изготовляются из низкоуглеродистых сталей марок 20, 30, 35, 20Х, Ст. Валы, несущие средние нагрузки, изготовляются из стали марок Ст. [13]

В последнее время для изготовления магнитопроводов двигателей постоянного и переменного тока небольшой мощности, особенно для двигателей бытовой техники, применяют низкоуглеродистые стали марок Э0100 и ЭОЗОО. Применение этих сталей вместо слаболегированной динамной стали Э11 ( ГОСТ 802 – 58) диктуется их более низкой стоимостью и позволяет за счет большей индукции повысить мощность двигателя или снизить расход стали или меди на изготовление двигателя такой же мощности. [14]

Страницы: 1 2 3

www.ngpedia.ru
