Марки вольфрамовых электродов: Вольфрамовые электроды: маркировка и цветовое обозначение
alexxlab | 16.03.2023 | 0 | Разное
Вольфрамовые электроды марок WL, WY, WC, WP, WT, ЭВЛ, ЭВИ (СВИ-1), ЭВТ, ЭВЧ
Вольфрамовые электроды
У нас Вы можете купить вольфрамовые электроды для сварки, изготовленные как по отечественным стандартам, так и по международным. Марки вольфрамовых электродов приведены в таблицах.
Вольфрамовые электроды используются для аргонодуговой сварки — такая сварка происходит в защитной атмосфере инертного газа (чаще всего, аргона). Сварочные электроды из вольфрама являются неплавящимися (нерасходуемыми), т.е. они не участвуют в образовании сварного шва.
Вольфрамовые электроды по ISO 6848
Марка электрода | Маркировка (цвет) | Содержание легирующих элементов | Содержание примесей | Диаметры, мм | Длины, мм |
| WP | Зеленый | — | 0. 5% max | 1,0; 1,6; 2,0; 2,4; 2,5; 3,0; 3,2; 4,0; 4,8; 5,0; 6,3; 8,0; 10,0 | 75 150 175 300 450 600 |
| WL-15 | Оксид лантана La2O3, 1.3-1.7% | 0.5% max | |||
| WL-20 | Синий | Оксид лантана La2O3, 1.8-2.2% | 0.5% max | ||
| WY-20 | Темно-синий | Оксид иттрия YO2, 1.8-2.2% | 0.5% max | ||
| WC-20 | Серый | Оксид церия CeO2 1.8-2.2% | 0.5% max | ||
| WT-20 | Красный | Оксид тория ThO2 1.8-2.2% | 0.5% max |
Вольфрамовые электроды по ГОСТ 23949-80
Марка электрода | Маркировка (цвет) | Содержание легирующих элементов | Содержание примесей | Диаметры, мм | Длины, мм |
| ЭВЧ | Не маркируется | — | 0. 08% max | 0.5 | Не менее 3000, в мотках |
1.0; 1.6; 2.0; 2.5 | 75±1; 150±1; | ||||
3.0; 4.0; 5.0; 6.0; 8.0; 10.0 | 200±2; 300±2 | ||||
| ЭВЛ | Черный | Оксид лантана La2O3, 1.1-1.4% | 0.05% max | 1.0; 1.6; 2.0; 2.5; 3.0; 4.0; 5.0; 6.0; 8.0; 10.0 | 75±1; 150±1; 200±2; 300±2 |
| ЭВИ-1 | Синий | Оксид иттрия YO2, 1.5-2.3% | 0.11% max | 2.0; 3.0; 4.0; 5.0; 6.0; 8.0; 10.0 | 75±1; 150±1; 200±2; 300±2 |
По желанию заказчика мы можем изготовить вольфрамовые сварочные электроды с размерами, отличными от стандартных.
Вы всегда можете уточнить цены на вольфрамовые электроды и сделать заявку, позвонив по телефону (495) 612-00-88 или отправив запрос на наш e-mail parafin@ergarda.
com.
Подробнее о маркировке и применении вольфрамовых электродов
Виды и маркировка вольфрамовых электродов
Данная статья будет полезна не только любителям аргонодуговой сварки, но и профессиональным сварщикам не знакомым с деталями номенклатуры и маркировки неплавящихся вольфрамовых электродов для сварки в среде инертного газа (TIG-сварки).
Итак, по международному стандарту EN 26848 вольфрамовые электроды должны иметь короткое буквенно-цифровое обозначение и цветовую пометку. Буквенная часть маркировки говорит о составе электрода. Первой буквой как правило всегда является W вольфрам. Вторая буква означает оксид какого химического элемента входит в состав электрода. Основные легирующие оксиды имеют следующие обозначения:
- C (Ce церий) оксид церия
- Z (Zr цирконий) оксид циркония
- L (La лантан) оксид лантана
- T (Th торий) оксид тория
- P (иногда не указывается) чистый вольфрам без добавок
Число, следующее за буквенным обозначением, показывает каков процент добавки в составе электрода в десятых долях процента.
Например, 20 означает, что в составе электрода содержится около 2% легирующего оксида. Также, через дефис в маркировке электрода, может быть указано еще одно число оно означает длинну в миллиметрах. Встречаются неплавящиеся электроды длинной 50, 75, 150 и 175 миллиметров, причем 175 мм наиболее распространенный размер. Также, разнятся электроды и по своему диаметру, наиболее распространены следующие 1,0 мм, 1,6 мм, 2,0 мм, 2,4 мм, 3,0 мм, 3,2 мм, 4,0 мм, 4,8 мм, 5,0 мм, 6,0 мм, 6,4 мм. Итак, обобщив всю информацию, увидим, что, например, электрод марки WL 15-175 это вольфрамовый неплавящийся электрод с содержанием оксида лантана около 1,5% длинной 175 мм.
Что касается цветовых отметок, то они соответствуют определенным маркам следующим образом:
- зеленый WP (чистый вольфрам)
- серый WC 20 (с оксидом церия 2%)
- черный WL 10 (с оксидом лантана 1%)
- золотой WL 15 (с оксидом лантана 1,5%)

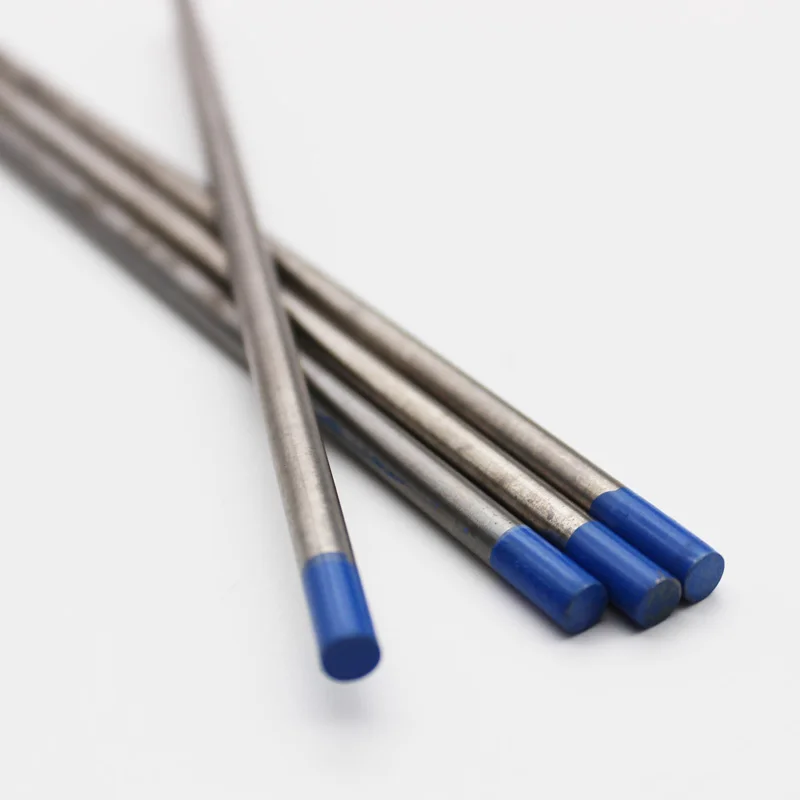

- синий WL 20 (с оксидом лантана 2%)
- белый WZ 8 (с оксидом циркония 0,8%)
- желтый WT 10 (с оксидом тория 1%)
- красный WT 20 (с оксидом тория 2%)
- фиолетовый WT 30 (с оксидом тория 3%)
- оранжевый WT 40 (с оксидом тория 4%)
Следует отметить, что использование марок WT 30 и WT 40 не рекомендуется, т.
к. торий является радиоактивным элементом и его повышенное содержание в составе электрода может нанести вред здоровью и окружающей среде.
Теперь перейдем к использованию неплавящихся электродов и их сравнительным характеристикам.
Тип WP, или W (зеленый) применяется для аргонодуговой сварки переменным током алюминия, алюминиевой бронзы, магния, никеля и их сплавов.
Сравнительные характеристики:
- Зажигаемость очень плохо
- Срок службы плохо
- Нагружаемость током плохо
- Безопасность для здоровья отлично
Тип WС 20 (серый) применяется для аргонодуговой сварки постоянным током прямой полярности нержавеющих и др. высоколегированных сталей, высокосплавляющихся металлов (молибден и т.п.), медь, бронза, никель, титан и их сплавов.
Сравнительные характеристики:
- Зажигаемость очень хорошо
- Срок службы очень хорошо
- Нагружаемость током очень хорошо
- Безопасность для здоровья отлично
Тип WL применяется для плазменной сварки/напыления переменным током и постоянным током прямой полярности деталей малой толщины, высолегированных сталей.
Сравнительные характеристики:
- Зажигаемость удовлетворительно
- Срок службы очень хорошо
- Безопасность для здоровья отлично
Тип WZ 8 (белый) применяется для аргонодуговой сварки переменным током алюминия, алюминиевой бронзы, магния, никеля и их сплавов.
Сравнительные характеристики:
- Зажигаемость удовлетворительно
- Срок службы хорошо
- Нагружаемость током хорошо
- Безопасность для здоровья отлично
Тип WT 20 (красный) применяется для аргонодуговой сварки постоянным током прямой полярности нержавеющих и др. высоколегированных сталей, высокосплавляющихся металлов (молибден и т.п.), медь, бронза, никель, титан и их сплавов.
Сравнительные характеристики:
- Зажигаемость очень хорошо
- Срок службы хорошо
- Нагружаемость током очень хорошо
- Безопасность для здоровья удовлетворительно
Лучший вольфрам для сварки AC TIG и бесплатной пиццы
Джо Сварщик на
Один из наиболее частых вопросов, которые мы получаем на Arc-Zone.com:
Какой вольфрамовый электрод мне следует использовать?
или, точнее,
Какой вольфрам лучше всего подходит для точной сварки TIG на переменном токе на алюминии с использованием инверторного аппарата?
Многие люди в индустрии имеют очень твердое мнение по этому вопросу, некоторые из которых основаны на фактах, некоторые на эгоизме и жадности, а некоторые просто не имеют опыта. . .
Наверняка ответ НЕ чистый вольфрам (цветовой код: зеленый)! Несмотря на то, что многие говорят, что вы должны использовать чистый вольфрам, а в прошлом в спецификациях упоминался чистый вольфрам для сварки TIG на переменном токе. Но это старая школа; Я никогда не использую чистый, и я бы не рекомендовал даже пробовать его!
У нас есть несколько промышленных клиентов, которые покупают у нас вольфрамовые электроды в больших количествах, и они потратили много времени и денег на тестирование различных материалов.
Основываясь на моем более чем 20 лете работы в сварочной отрасли, я бы сказал, что все сводится к двум вещам: торговой марке вольфрама (кто его производит) и смеси или формуле материала (как он производится).
Вольфрам Торговая марка:
Arc-Zone.com продает все ведущие бренды высококачественных вольфрамовых электродов: ArcTime, Amplify, CK Worldwide, Multi-Strike, Sylvania и Weldcraft. Выбирая эти проверенные бренды, вы можете быть уверены, что материал высочайшего качества и изготовлен в соответствии с самыми высокими спецификациями и в соответствии с международными стандартами ISO 6848 и AWS A5.
Вольфрамовая смесь или формула:
Если вы посмотрите на наши продажи от пользователей по всему миру, ArcTime™ Hybrid (цветовой код: небесно-голубой) является самым популярным, а также 2% цериата (цветовой код: оранжевый) и лантана ( цветовой код: темно-синий) являются вторыми по популярности, особенно для точных производителей. Опять же, это основано на наших продажах и разговорах с производителями и ведущими производителями блоков питания (Weldcraft вскоре добавит 2% лантаната в свою линейку продуктов, и в настоящее время они предлагают редкоземельный материал, который представляет собой универсальный материал, разработанный для конкуренции с ArcTime). ™, Trimix и Multistrike).
Для справки, мы продаем Multi-Strike, и мы продавали Trimix в течение многих лет, но эти материалы очень дороги, и наши клиенты сказали нам, что производительность не оправдывает дополнительных затрат.
Также важным и часто упускаемым из виду является качество вольфрамового материала.
Нравится вам это или нет, подавляющее большинство вольфрамовых электродов производится в Китае. Сырье по большей части всегда поступало оттуда, так как там находятся одни из крупнейших вольфрамовых рудников. Тем не менее, есть много производителей высокого качества, так же как есть производители низкого качества. Лучший вариант — купить материал с проверенной торговой маркой у поставщика, который предлагает только тщательно отобранные и проверенные продукты известных производителей.
Бесплатные образцы вольфрама / Бесплатная пицца:
Местная пиццерия в «нью-йоркском стиле» приходит к магазину и предлагает нам бесплатную пиццу, так как мы часто едим пиццу по пятницам — чтобы отпраздновать превышение наших целей в отношении качества обслуживания клиентов — мы заказали одну из этих бесплатных пицц. Это было ужасно. Мы выбросили!
Недавно они снова заходили к нам, и когда наш портье сказал: «Нет, спасибо», марионетка, которую они наняли, чтобы раздавать листовки с бесплатной пиццей, была поражена.
«Ребята, не хотите бесплатную пиццу? Я не понимаю, ты не ешь?» он сказал.
Она сказала ему, что их пицца не стоит телефонного звонка.
Я знаю, это может звучать резко, но это правда, и вы понимаете, о чем я говорю…. ты получаешь то, за что платишь. У нас есть несколько «конкурентов», которые предлагают бесплатные образцы вольфрама.
Когда нам звонят люди, которые просят у нас образцы, мы отсылаем их к этим ребятам из бесплатных образцов. И если они серьезные производители, они пробуют эти бесплатные образцы, затем перезванивают нам и размещают заказ. . .
Итак, нет, мы не предлагаем бесплатные образцы вольфрама, но мы предлагаем лучшие вольфрамовые сварочные электроды торговой марки на планете, поддерживаемые нашей непревзойденной технической поддержкой, и каждый заказ поставляется с паспортами безопасности материалов, пользователь инструкции, инструкции, спецификации материалов с тиражами и номерами партий, пакет наших фирменных M&M’s, а также единственную в отрасли безусловную ГАРАНТИЮ ВОЗВРАТА ДЕНЕГ и политику возврата БЕЗ ПРОБЛЕМ.
