Что показывает маркировка на болте?

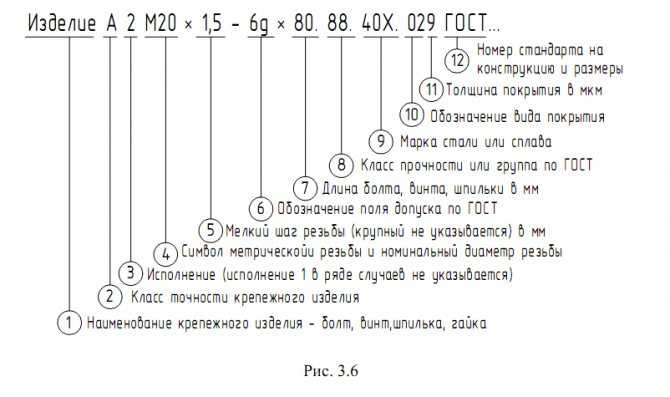

Маркування кріплення призначена для показу його властивостей і характеристик. В даний час існує декілька варіантів маркування.
Так як весь кріплення виготовляється з різних матеріалів, класів міцності і різними виробниками, то прийнято позначати певні найважливіші характеристики на головках болтів (гвинтів) і гайках.
Розглянемо два види варіанти маркування.
У першому випадку розглянемо маркування стандартного болта:
1. Знак підприємства, яке виготовило даний метиз.
2. Клас міцності виробу – показує фізичні властивості деталі. Число перед точкою показує міцність на розрив поділену на 100. Твір обох чисел дасть вам величину межі плинності розділеного на 10.
3. Якщо кріплення виготовляється з лівобічною різьбленням, то на голівці деталі додатково наноситься стрілка, яка повернена проти ходу годинника.
Правобічна різьблення ніяк не позначається.
Нижче наведена таблиця, в якій вказані можливі класи міцності і сталі, з яких виготовляли кріплення:
Клас міцності | Марка стали | Межа міцності, МПа | Межа текучості, МПа | Твердість за Брінеллем, НВ |
3.6 | Ст.3кп, Ст.3сп, Ст.5кп, Ст.5сп | 300…330 | 180…190 | 90…238 |
4.6 | Ст.5кп, Ст.10 | 400 | 240 | 114…238 |
4. | Ст.10, Ст.10кп | 400…420 | 320 340… | 124…238 |
5.6 | Ст.35 | 500 | 300 | 147…238 |
5.8 | Ст.10, Ст.10кп, Ст.20, Ст.20кп | 500 520… | 400…420 | 152…238 |
6.6 | Ст.35, Ст.45 | 600 | 360 | 181…238 |
6.8 | Ст.20, Ст.20кп, Ст.35 | 600 | 480 | 181. |
8.8 | Ст.35, Ст.45, Ст.35Х, Ст.40Х, Ст.38ХА, Ст.20Г2Р | 830 800… | 640 660… | 238…318 |
9.8 | Ст.35, Ст.35Х, Ст.38ХА, Ст.40Х, Ст.30ХГСА, Ст.35ХГСА, Ст.20Г2Р | 900 | 720 | 276 342… |
10.9 | Ст.35Х, Ст.45Г, Ст.38ХА, Ст.45, Ст.40М2, Ст.40Х, Ст. 40Х Селект, Ст.30ХГСА, Ст.35ХГСА | 1000…1040 | 900 940… | 304…361 |
12.9 | Ст.30ХГСА, Ст.35ХГСА, Ст.40ХНМА | 1200 1220… | 1080. | 366…414 |
8
..238
..1100
В даній таблиці наведені найбільш поширені класи міцності кріплення і сталі, з яких їх виготовляють. Але існують так само деталі так званого вузького профілю. Наприклад, високоміцні болти з головкою збільшеного розміру під ключ. Такі метизи мають власну маркування і градацію міцності.
Розглянемо їх на прикладі болта виготовленого згідно ГОСТ Р 52644-2006:
1. Знак виробника.
2. Міцність даного металовироби.
3. Номер плавки.
4. Позначення болта високої міцності з збільшеною під ключ шестигранною головкою головки.
5. Кліматичне виконання (у даному випадку – холодний клімат).
Так само не забуваємо, що якщо немає стрілки, спрямованої проти ходу годинника, то значить різьблення кріплення правостороння.
У таблиці нижче наведені характеристики даного кріплення:
Різьблення болтів | Клас міцності | Марка стали | Межа міцності, МПа (кг/см2) | Відносить. | Ударна в’язкість, МДж/м2 (кгс·м/см2) | Твердість за Брінеллем, НВ |
М16…М27 | 110 | 40Х Селект | 1100 (110)…1350 (135) | мінімум 8 | мінімум 0.5 (5) | 388 |
М30 | 95 | 950 (95)…1150 (115) | 363 | |||
М36 | 75 | 750 (75)…950 (95) | ||||
М42 | 65 | 650 (65). | ||||
М48 | 60 | 600 (60)…800 (80) |
подовження, %
..850 (85)
При виборі метизних виробів необхідно уважно дивитися, щоб на голівці болта була вся маркування, так як якщо там не буде клейма виробника, то, швидше за все, даний кріплення є підробкою, і його характеристики не будуть відповідати дійсності!
Інші статті
Статьи » Маркировка болтов и винтов и то, что они означают?
Если вы когда-либо проводили какое-то время, глядя на головки разных крепежных элементов, вы, вероятно, заметили, что существует множество различных меток, которые могут быть нанесены на головку крепежа. Маркировка может быть числом, буквами, косой чертой, точками или ассортиментом других меток. Если вы когда-либо задавались вопросом, что означают маркировки, или если для них есть какая-то чрезмерная логика, то вы находитесь в правильном месте.
Маркировка головки крепежа обычно выполняет две вещи: они идентифицируют как производителя крепежа, так и стандарт, на который был сделан крепеж. Сначала мы поговорим о маркировке производителя, а затем о стандартах крепления и о том, как они управляют отраслью. Наконец, мы рассмотрим некоторые специфические маркировки крепежа, привяжем их к стандарту и поговорим о том, что все это значит. Я сосредоточусь на стандартах, которые касаются внешних крепежных деталей, таких как болты и винты, выполненные из легированной стали, так как эти типы крепежей – это наша профессия и то, на чем мы специализируемся.
Маркировка производителя
В Законе о механизме крепежа указано, что производители отмечают каждый крепеж символом, чтобы идентифицировать компанию, которая ее изготовила. Каждая компания имеет уникальный идентификатор, который они наклеивают на голову всех крепежных элементов, которые они делают. Конечно, есть исключения из этого закона, когда крепеж, слишком малых размеров, чтобы на нем сделать метку, но не беспокойтесь об этом.
Поскольку каждый крепеж уникально обозначен его производителем, болт может быть легко прослежен до производителя, если возникнет проблема. Эта нужно для того, чтобы внушить чувство уверенности в пользователе и чувство ответственности в изготовителе.
Стандарты крепления
На протяжении многих лет различные организации объединились и попытались создать нормы, выпустив стандарты, которые предоставляют спецификации для определенных типов крепежных деталей. Эти спецификации могут покрывать все от материального состава до размеров до размеров. Например, ASME, Американское общество инженеров-механиков, имеет документ под названием ASME B1.1, который обеспечивает требования к унифицированным резьбам винта. В Германии норма DIN (ISO) Существуют всевозможные стандарты для всех видов крепежных элементов. Насколько важен конкретный стандарт? Это зависит от того, сколько людей решит, что это важно. Некоторые, такие как ASME B1.1, упомянутые выше, используются повсеместно.
Другие более неясны или предназначены для обслуживания ограниченного сегмента отрасли.
Метрический класс / прочность
Прочность на растяжение является наиболее широко связанным механическим свойством с резьбовым креплением и является максимальной нагрузкой при растяжении, которую крепление может поддерживать до ее разрушения; его также называют предельной прочностью на растяжение UTS. Силовые системы для болтов основаны на уровнях их предельной прочности на растяжение; это когда болт подвергается растяжению вдоль своей оси и, соответственно, делает его более длинным. Если применяется небольшая нагрузка, количество растягивания также невелико, и болт растягивается эластично; когда груз снят, болт возвращается к своей первоначальной длине, а эластичность не превышена.
Высокопрочные БОЛТЫ :
Если мы увеличим нагрузку на болт за пределы его предела упругости, мы достигнем предела текучести, и болт будет постоянно растянут.
В конце концов, дальнейшее увеличение нагрузки на болт достигает максимальной нагрузки и максимального натяжения, эта точка не должна превышаться, или болт будет иметь уменьшенный хвостовик, называемый шейкой, и лопнет.
Метрическая скрепляющая сила / класс
Метрические классы свойств (классы) прочности определяются двумя числами, разделенными точкой, где возрастающие числа представляют собой возрастающую прочность на растяжение.
Число слева от точки указывает предельную прочность на растяжение в Mpa, деленную на 100.
Число справа – это отношение предела текучести и предела прочности при растяжении. Крепеж с классом свойств 10.9 имеет минимальную прочность на растяжение 1000 МПа и предел текучести 0.9×800 = 720 МПа.
Вот голова болта с меткой 10.9:
Болт с меткой 10.9 имеет минимальную прочность на растяжение 1040 МПа для всех размеров. Как вы можете видеть, они немного сильнее номинального значения в обозначении ПК. Крепежные элементы PC 10.9 считаются высокопрочными деталями. Они находятся в районе SAE J429 Grade 8.
Купить высокопрочные болты 10,9 по дешевой цене можно в нашем магазине перейдя по ссылке : https://metizing.
com/category/bolty/bolt-metriches…
Марки болтов и маркировка головок – Руководство по крепежным деталям Newport www.NewportFasteners.com
Доступны типы болтов различных марок и классов. Каждый сорт имеет свою отличительную маркировку на головке, и это является основным показателем его использования. Болты изготавливаются из различных марок стали, и марки должны определять максимальное количество напряжений, выдерживаемых болтами. Процесс затягивания болтов зависит от класса болта.
Стандартные детали
Внешний вид | Марка материала | Маркировка | Диапазон номинальных размеров | Испытательная нагрузка | Предел текучести | Прочность на растяжение | ||||||||
2 класс | Без маркировки |
|
|
|
| |||||||||
5 класс | 3 радиальные линии |
|
|
|
| |||||||||
8 класс | 6 радиальных линий | 1/4″ – 1 1/2″ | 120 000 | 130 000 | 150 000 | |||||||||
Нержавеющая сталь 18-8 и 316 | Нет стандартной маркировки | 45 000 | 85 000 | |||||||||||
Конструкционные болты A235 | А325 |
|
|
|
Метрические детали
Внешний вид | Класс материала | Маркировка | Диапазон номинальных размеров | Пробная нагрузка | Предел текучести | Прочность на растяжение | ||||||||||||
Класс 8. | 8,8 |
|
|
|
| |||||||||||||
Класс 10.9 | 10,9 | 5 мм – 100 мм | 830 / 120 350 | 940 / 136 300 | 1040 / 150 800 |
8 Пробная нагрузка – относится к величине растягивающего напряжения, которое выдерживает болт без какой-либо остаточной деформации.
Предел текучести – величина растягивающего напряжения, необходимая для остаточной деформации болта.
Прочность на растяжение — обозначает максимальное растяжение, которое может произойти перед разрушением болта.
Наши варианты исполнения в стандартных категориях –
2 класс | 5 класс | 8 класс | А325 |
Винты с шестигранной головкой | Болты с квадратным подголовком | Болты с квадратным подголовком | Конструкционные болты |
Винты с шестигранной головкой | Винты с шестигранной головкой | ||
Болты с шестигранной головкой | Фланец с шестигранной головкой / Болты рамы | ||
Болты отвала | Болты с шестигранной головкой | ||
Болты отвала |
Варианты garde в следующих категориях –
Класс 8. | Класс 10.9 |
Винты с шестигранной головкой | Винты с шестигранной головкой |
Фланец с шестигранной головкой / Болты рамы | Фланец с шестигранной головкой / Болты рамы |
8часто задаваемых вопросов | Компания Lewis Bolt and Nut
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
ДАЙТЕ НАМ ЗНАТЬ, ЕСЛИ ЕСТЬ ОТВЕТ, КОТОРОГО У ВАС НЕТ
Какой размер предварительного сверла следует использовать?
Для винтов, ввинчиваемых в дерево, всегда должно быть предварительно просверлено отверстие. Без отверстия значительно усложняется установка шурупа, снижается удерживающая сила и возрастает опасность раскалывания древесины. Хорошее эмпирическое правило заключается в том, что предварительное сверло должно быть немного меньше диаметра корня резьбы.
Лучше всего, если он будет немного больше в очень твердой древесине и немного меньше в мягкой древесине. В зависимости от конкретных условий может потребоваться некоторая регулировка. Некоторые общие рекомендуемые размеры перечислены ниже.
Evergrip® Шип: 11/16”
Permagrip® Шип 7/16”
15/16” Винтовой шип 11/16”
5/8” Шурупы с утопленной головкой: 3/8”
3/4 ” Шурупы для дерева с утопленной головкой: 1/2”
Какой крутящий момент следует использовать для их установки?
К сожалению, ответ «это зависит». Крутящий момент при установке — это сложный вопрос, который необходимо учитывать с учетом типа крепежа, метода установки, смазки резьбы и других факторов установки. Определение надлежащего момента затяжки, в конечном счете, является обязанностью инженера с соответствующей квалификацией, знакомого с установкой.
Можете ли вы помочь с тем, как использовать ваши детали или какие детали использовать для данного приложения?
Наш квалифицированный персонал всегда готов оказать помощь в выборе продукта, использовании, установке, свойствах продукта и производительности.
Позвоните в наш офис продаж или инженеру в любое время. Мы гарантируем, что наши крепежные изделия соответствуют соответствующим стандартам и спецификациям, но мы не можем нести ответственность за их пригодность для конкретного применения. В конечном итоге для определения пригодности для любого конкретного использования требуется опыт инженера с соответствующей квалификацией, знакомого с приложением.
Можете ли вы предоставить болты A325?
Обычно мы не производим болты ASTM A325. Мы часто видим запросы на различные болты A325. Однако стандарт ASTM для A325 специально предназначен для использования с тяжелыми болтами с шестигранной головкой и стандартной длиной резьбы. Для любых других крепежных изделий ASTM отсылает читателей к A449, обладающему теми же свойствами.
Вы предоставляете «Сертификаты»?
Мы обнаружили, что в отрасли нет однозначного понимания того, что клиенты ожидают, когда запрашивают сертификаты.
Мы рады предоставить любые сертификаты, запрошенные клиентом. Наш обычный «сертификат» представляет собой заявление для каждой поставки, подписанное уполномоченным представителем компании, о том, что детали соответствуют их требованиям. Это приемлемо для большинства клиентов. Если вам нужна более конкретная информация, мы можем предоставить необходимые подробные документы, сертификаты страны происхождения, сертификаты химического состава стали и даже отчеты о механических испытаниях из нашей лаборатории.
Детали каких размеров вы можете изготовить?
Обычно мы изготавливаем детали диаметром от 3/8” до 2”. Длина может быть от нескольких дюймов до нескольких футов.
Можете ли вы сделать метрический крепеж?
В большинстве случаев у нас нет материалов, инструментов или контрольного оборудования для производства метрических крепежных изделий. Как всегда, если у вас есть что-то необычное, что вы не можете найти, позвоните нам, возможно, мы сможем помочь.
Есть ли у вас крепеж в наличии?
Мы храним на складе несколько готовых изделий с возможностью быстрого оборота. Многие из наших болтов изготавливаются из заготовок, для завершения которых требуется лишь небольшая обработка, и они могут быть быстро готовы к отправке. Другие детали, возможно, потребуется изготовить полностью. Позвоните в наш офис продаж и сообщите о своих требованиях к доставке, и мы сделаем все возможное, чтобы выполнить их.
Где производится ваша продукция?
Практически все наши болты и винты производятся на нашем заводе в Ла Хунта, штат Колорадо. Мы не производим гайки и шайбы сами. Мы либо покупаем их у дистрибьюторов, либо изготавливаем по нашим строгим стандартам внутри страны или за рубежом. При необходимости большинство товаров можно получить из сертифицированных внутренних источников.
Вы импортируете крепеж?
Мы импортируем некоторые гайки, шайбы, отливки и несколько специальных болтов.
Обычно мы импортируем только тогда, когда у нас нет возможности изготовить деталь и мы не можем найти конкурентоспособный источник в США. Мы импортируем из ограниченного числа поставщиков, с которыми мы установили постоянные отношения и которые продемонстрировали способность производить детали в соответствии с нашими стандартами. Все импортные детали тщательно проверяются и полностью тестируются на нашем заводе в Колорадо, и они должны соответствовать тем же высоким стандартам, что и крепеж, который мы производим.
Что означает номер вашей детали?
Наши номера деталей содержат коды типа крепежа, диаметра, длины, марки и отделки. Для просверленных болтов также кодируется расположение и размер сверла. Подробное объяснение и краткий список включены здесь.
Что означают маркировки головок ваших болтов?
Мы наносим маркировку с выпуклой головкой почти на каждый производимый нами крепеж.
Каждая часть будет иметь LB, который является нашей зарегистрированной торговой маркой для идентификации крепежных изделий, которые мы производим. Кроме того, детали могут иметь маркировку класса или год или год и месяц изготовления головки. При необходимости можно добавить другую идентификацию. Эти маркировки помогают клиентам узнать, к какому классу относится крепеж, и могут помочь нам определить, когда он был изготовлен для обеспечения возможности отслеживания.
Что делать, если один из купленных у вас креплений сломается?
Иногда поставляемый нами крепеж может сломаться. Часто причины сбоев довольно сложны и иногда до конца не изучены. Исследования показывают, что по крайней мере 75% крепежных изделий, которые выходят из строя в процессе эксплуатации, происходят из-за проблем с применением или (неправильной) установкой. Если вы считаете, что у вас бракованная застежка или группа застежек, мы заменим ее. Всякий раз, когда это возможно, мы хотели бы иметь возможность провести расследование.
Есть несколько вещей, которые помогут нам расследовать сбой:
1. Сломанная деталь: Кусочки сломанной застежки играют важную роль в определении того, что пошло не так. Не стесняйтесь обращаться к нам, и мы оплатим доставку сломанных деталей для использования в расследовании. Мы предпочитаем видеть деталь такой, какой она была найдена. Не чистите его и не собирайте детали снова. Аккуратно упакуйте его, чтобы не повредить изломы при транспортировке.
2. Номер лота: номер вашего заказа на покупку или любая другая информация о том, когда он был приобретен. Все наши упаковки отмечены номером партии. С помощью этого номера мы можем легко получить историю для этих деталей, включая идентификацию сырья, записи об инспекциях, а также записи об испытаниях и термообработке. Если на голове есть дата, это тоже может быть очень полезно.
3. Любые подробности об обстоятельствах сбоя: такие вещи, как изображения, эскизы или описания, также очень полезны. Несмотря на то, что сбои и неисправный крепеж случаются редко, мы здесь, чтобы помочь решить ваши проблемы, независимо от их причины.
