маркировка прочности

Маркировка прочности  болтов и винтов под шестигранный ключ

Система маркировки метрического крепежа разработана инженерами ISO (International Standard Organization – Международная Организация Стандартов). Советские, российские и украинские стандарты опираются именно на эту систему.

Маркировке подлежат болты и винты с диаметром резьбы свыше 6 мм. Болты и винты диаметром менее 6 мм маркировать необязательно – производитель может наносить маркировку по собственной инициативе.

Необходимо отметить, что среди винтов маркируются только винты, имеющие шлиц под шестигранный ключ, с различной формой головки: с цилиндрической, с полукруглой и с потайной головкой. Винты со всеми типами головки, имеющие крестовой или прямой шлиц, не маркируются обозначением класса прочности.

Необходимо также отметить, что не маркируются болты и винты изготовленные методом резания, точения (т.

е. не штамповкой) – в этом случае маркировка класса прочности возможна по дополнительному требованию Заказчика.

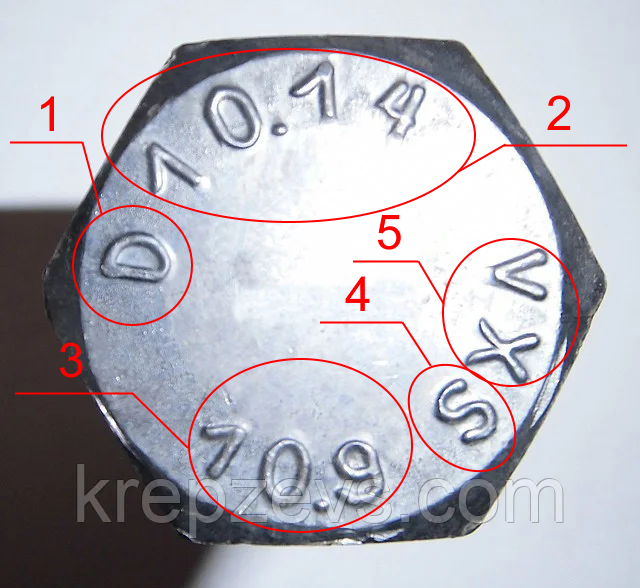

Знаки маркировки наносят на торцевой или боковой поверхности головки болта или винта. Если знаки наносятся на боковую поверхность головки, то они должны быть углубленными. Допускается маркировка выпуклыми знаками, при этом увеличение высоты головки болта или винта не должно превышать:

  • 0,1 мм – для изделий с диаметром резьбы до 8 мм;
  • 0,2 мм – для изделий с диаметром резьбы от 8 мм до 12 мм;
  • 0,3 мм – для изделий с диаметром резьбы свыше 12 мм

             Болты и винты с шестигранной и звездообразной головкой (в том числе изделия с фланцем) маркируют товарным знаком изготовителя и обозначением класса прочности. Данная маркировка наносится на верхней части головки выпуклыми или углубленными знаками; может также наноситься на боковой части головки углубленными знаками. Для болтов и винтов с фланцем, если в процессе производства невозможно нанести маркировку на верхней части головки, маркировку наносят на фланце.

       Болты с полукруглой головкой и квадратным подголовником по ГОСТ 7802-80 классов прочности 8.8 и выше маркируют знаком производителя и обозначением класса прочности.

Символы маркировки классов прочности болтов и винтов под шестигранный ключ, приведены в следующей таблице:

Если данные символы невозможно нанести из-за формы головки или ее малых размеров, применяются символы маркировки по системе циферблата. Эти символы приведены в следующей таблице:

Также, в отдельных случаях, на головке болта может маркироваться сталь из которой изготовлен болт. Показан пример болта из Стали 40Х.

Маркировка шпилек
Шпильки маркируют цифрами класса прочности только с диаметром резьбы свыше 12 мм. Так как маленькие диаметры шпилек затруднительно маркировать с помощью цифровых клейм, то допускается маркировать такие шпильки, с диаметрами резьбы М8, М9, М10, М11, используя альтернативные знаки, приведенные на рисунке.

Знаки наносят на торце гаечного конца шпильки.

Шпильки маркируют клеймением с углубленными знаками и нанесением обозначения класса прочности c товарным знаком производителя на безрезьбовом участке шпильки. Маркировке подлежат шпильки классов прочности 5.6, 8.8 и выше.

Маркировка шестигранных гаек
Маркируют гайки с диаметром резьбы более 6 мм. Знаки маркировки наносят на одну из торцевых поверхностей. Гайки наименьшего класса прочности 4 не маркируют.

В некоторых технически обоснованных случаях допускается наносить маркировку на боковых поверхностях (гранях) гайки.

Знаки должны быть углубленными.

Допускается маркировка гаек по системе циферблата. Такая система используется в основном на гайках малых размеров, когда для цифровых знаков просто нет места. При этом способе маркировка наносится:

  • углубленными знаками на торцевой поверхности – точка на 12 часов и риски по окружности боковой поверхности
  • выпуклыми или углубленными знаками на фасках – точка на 12 часов и риски по окружности наклонной поверхности фасок

Соответствие маркировки с классом прочности гайки приведено на схеме:

Точка на 12 часов может быть заменена товарным знаком производителя. В гайках класса прочности 12 точка обязательно должна быть заменена на товарный знак производителя, чтобы избежать визуального слияния с риской на 12 часов.

Изделия из металла, крепежи, болты, штуцеры в Екатеринбурге. Тел. 8 (343) 288-79-72 (2)

Доставка по всей России

Изготавливаем и реализуем более 10 000 изделий из металлов и сплавов: крепежи, закладные детали, штуцеры, фундаментные болты и металлические элементы фундаментов(ростверки, наголовники), фермы для промышленных и гражданских зданий, металлические лестницы, площадки, ограждения, шарниры, другие метизы любых размеров и форм.

Выпускаем как стандартные модели, так и индивидуальные изделия, выполненные по эскизам заказчика (ст. 3, 09Г2С, 20, 35, 40Х и др.).

Каталог металлоизделий

 Болты – от М6 до М56

ГОСТ 7798-70, 7805-70, 7796-70,

7817-80, 22353-77



 Болты БСР

ГОСТ 28788-90









 Болты фундаментные анкерные

(анкера) от М12 до М140 ГОСТ 24379. 1-80



 Блоки фундаментные

М12 до М140

ГОСТ 24379.1-80











 Гайки – от М6 до М48

ГОСТ 5915-70, 5916-70, 22354-77



 Закладные изделия МН, ЗД.

Серия 1.400-15 v1.

Серия 3.407.9-146











 Хомуты U-образные



 Сетка рабица









 Шпильки ГОСТ 9066-75, 22032-76,

  22042-76 ГОСТ 24379. 1-80



 Оси ГОСТ 9650-80







 Петли гаражные, (шарниры)



 Болты футеровочные

М30, М36, М42, М48

по чертежам заказчика







 Анкерные плиты, шайбы

ГОСТ 24379. 1-80



 Штуцера, бобышки,

пробки (стальные, латунные,

нержавеющие)







 Крепеж – высокопрочный,

оцинкованный и нержавеющий



 Шайбы – от Ø6 до Ø56

(плоская ГОСТ 11371-78,

пружинная ГОСТ 6402-70)

М12 до М140 ГОСТ 24379. 1-80









 Стопорные кольца –

ГОСТ 13942-86, 13943-86



 Саморезы, шурупы, гвозди,

строительные –

ГОСТ 4028-63







 Сетка арматурная (Кладочная)

ГОСТ 23279-85

  Скобы строительные,

штыри Ø6, Ø8, Ø10, Ø12





Оформить заказ сейчас

или
Напишите на почту: “>Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра.

Мы свяжемся с вами в ближайшее время

Также оказываем следующие услуги:

• Резка и гибка металла от 50 руб/кг • Нанесение защитного покрытия от 30 руб/кг
• Термообработка металла от 60 руб/кг • Все виды цинкования от 25-30 руб/кг

Почему выгодно сотрудничать именно с нами?

Предоставляем необходимую документацию К каждому изделию прилагается сертификат соответствия и паспорт изделия. Широкий ассортимент продукции По ГОСТ, ТУ, ОСТ, ISO, DIN из любых металлов и сплавов по чертежам и образцам заказчика Короткие сроки изготовления Стандартный срок изготовления металлоконструкции – от 2 дней
Скидки и отсрочка платежа Для постоянных клиентов действует отсрочка платежа сроком до 1 месяца, скидки до 10% Быстрая доставка Производим отгрузку в день оплаты заказа, доставка до транспортной компании – бесплатно Персональный подход К вам прикрепляется персональный менеджер, который следит за доставкой и отгрузкой товара, отвечает на ваши вопросы

Нашими клиентами уже стали: Комбинат Магнезит, Северский Трубный завод, Уральский Машиностроительный завод.

Только факты:

• Работаем с 2012 года • Изготовили более 200 тонн изделий из металла • Размер производственного цеха –500 м² • Более 40 работников

Остались вопросы? Звоните:
8 (343) 288-79-72



Самовывоз со склада: Екатеринбург, переулок Саранинский, д. 9, оф. 315.

Маркировка головок болтов и их значение

Если вы когда-нибудь смотрели на разные головки болтов и винтов, вы, вероятно, замечали, что на них нанесено множество различных маркировок. Маркировка может быть цифрами, буквами, косой чертой, точками или набором других меток.

Если вы когда-нибудь задумывались о том, что означают эти маркировки на головках винтов и болтов и есть ли в них какая-то всеобъемлющая логика, вы обратились по адресу. В этой статье мы дадим вам обзор следующего:

Маркировка головок винтов и болтов производителя
Стандартная маркировка головок винтов и болтов крепежных изделий
Примеры маркировки головок винтов и болтов и их значение

Что означают маркировки головок винтов и болтов?

Маркировка головок винтов и болтов указывает на производителя крепежа и стандарт, по которому он изготовлен. Ниже мы рассмотрим обе эти концепции, а затем соединим их вместе на нескольких примерах.

Маркировка производителя на винтах и ​​головках болтов

Закон о качестве крепежа требует, чтобы производители маркировали каждый крепеж уникальным символом компании, чтобы указать, что они сделали его . Единственным исключением являются крепежные детали, которые слишком малы для маркировки. В этом документе можно найти информацию о каждой компании, которая зарегистрировала свою специфическую маркировку винтов и головок болтов. Просто щелкните маленький символ PDF рядом с последней версией, и вы сможете просмотреть список бесплатно.

Поскольку каждый крепеж имеет уникальную маркировку производителя, в случае возникновения проблемы можно легко отследить производителя детали. Эта прослеживаемость служит для того, чтобы привить чувство ответственности у производителя и чувство уверенности у конечного пользователя.

В качестве примера маркировки производителя винтов и головок болтов уникальным идентификатором компании Wilson-Garner является буквенная комбинация WG. Появившись на головке болта или винта, он будет выглядеть примерно так, как показано на рисунке справа.

Стандартная маркировка головок болтов и винтов

За прошедшие годы различные организации объединились и попытались навести порядок в отрасли производства крепежных изделий, выпустив стандарты, содержащие спецификации для определенных типов крепежных изделий. Эти спецификации могут охватывать все: от состава материала до допусков на размеры и покрытия. Например, у Американского общества инженеров-механиков (ASME) есть документ под названием ASME B1.1, в котором содержатся требования к унифицированной дюймовой резьбе.

Существует множество стандартов для всех видов крепежных изделий — ISO, IATF, SAE, ASTM, ASME и т. д. Насколько важен тот или иной стандарт? Это зависит от того, сколько людей решат, что это важно. Некоторые из них, такие как упомянутый выше ASME B1.1, общеприняты и используются повсеместно. Другие немного более неясны или предназначены для обслуживания ограниченного сегмента отрасли.

Хотите узнать о других стандартах крепежа? Ознакомьтесь с нашими блогами о стандартах ISO или классах болтов.

В некоторых стандартах на крепежные изделия создаются классы или сорта для крепежных изделий путем определения материальных и физических требований, которым должен соответствовать крепежный элемент. Типичным примером является SAE J429, в котором изложены требования для многих распространенных классов крепежных изделий, таких как класс 2, класс 5 и класс 8, которые начинают работать как своего рода сокращенная терминология для крепежных изделий. Например, когда вы знаете, что застежка относится к классу 5, вы автоматически знаете о ней много деталей, включая такие вещи, как:

  • Материалы, из которых она сделана
  • Диапазон твердости
  • Его прочностные характеристики
  • Если это дюймовая или метрическая часть

Как все это связано с маркировкой головок винтов и болтов? Ну, большинство стандартов на крепежные изделия, которые вводят классы и марки, имеют требования к маркировке винтов и головок болтов. Идентификаторы класса и качества в сочетании с маркировкой производителя на головке составляют беспорядок, который вы найдете на большинстве головок крепежных изделий.

Примеры маркировки головок винтов и болтов и их значение

Теперь давайте соберем всю эту информацию вместе. Мы сделаем это, вернувшись к SAE J429, стандарту, установленному Обществом автомобильных инженеров (SAE). В двух словах, этот стандарт устанавливает механические требования и требования к материалам для дюймовых болтов, винтов, шпилек, шпилек и U-образных болтов диаметром до 1-½ дюйма.

Но главное, на что здесь следует обратить внимание, это то, что стандарт вводит систему оценок, основанную на числах, где увеличение числа указывает на увеличение прочности, поэтому класс 5 имеет более высокую прочность на растяжение, чем класс 2. И эти классы показаны на маркировка головки болта. В то время как SAE J429Стандарт определяет много классов, ниже мы сосредоточимся на трех наиболее часто используемых.

Маркировка головки болта класса 2 по SAE J429

Наш первый пример — маркировка головки болта, которая выглядит следующим образом:

Подождите минутку! На этом болте нет маркировки класса! Вы только что повторно использовали изображение из предыдущего! Что ж, это правда — мы просто повторно использовали изображение из предыдущего, но мы сделали это, потому что для болтов класса 2 не требуется маркировка головки.

Итак, если нет требований к маркировке головок, как узнать, когда болт относится к классу 2, а когда к другому? Ответ: мы не знаем. Отсутствие идентификатора класса говорит вам о том, что болт не является одним из множества других классов и классов, но чтобы точно знать, что это такое, вам необходимо проверить материал.

После того, как мы установили, что болт относится к классу 2, теперь вы знаете две важные вещи. Вы знаете, что болт представляет собой болт дюймовой серии, и вы знаете, какова его минимальная прочность на растяжение — ну, когда вы знаете диаметр болта. Вот некоторые минимальные значения прочности на растяжение для болтов класса 2 в зависимости от диаметра:

  • Диаметры ¼ – ¾ дюйма = минимальная прочность на растяжение 74 тыс.фунтов/кв.дюйм
  • Диаметр ¾ – 1 ½” = минимальная прочность на растяжение 60 тысяч фунтов/кв. дюйм

Болты с такой прочностью на растяжение считаются низкопрочными болтами. Эти прочности обычно могут быть достигнуты без термической обработки деталей.

Маркировка головки болта класса 5 SAE J429

Наш второй пример имеет маркировку головки болта класса:

Итак, как вы можете видеть, эта головка болта имеет маркировку производителя Wilson-Garner и три радиальные линии. Эти линии указывают на то, что болт относится к классу 5. Вот некоторые из минимальных пределов прочности на растяжение для болтов класса 5 в зависимости от диаметра:

  • Диаметры ¼ – 1” = минимальный предел прочности при растяжении 120 тыс. фунтов/кв.дюйм
  • Диаметр 1–1 ½” = минимальная прочность на растяжение 105 тыс.фунтов/кв.дюйм

Болты класса 5 считаются крепежными изделиями средней прочности. Их необходимо подвергнуть термической обработке, закалке и отпуску, чтобы получить желаемую прочность.

Маркировка головки болта класса 8 по SAE J429

Наконец, наш последний пример из SAE J429:

Здесь у нас есть маркировка головки болта с идентификатором производителя Wilson-Garner и шестью радиальными линиями. Эти шесть радиальных линий указывают на то, что болт относится к классу 8.

*Примечание. Вы можете заметить, что на изображениях идентификатор WG был немного перемещен, чтобы соответствовать маркировке оценок. Это абсолютно законная практика. Много раз с застежками меньшего диаметра вы пытаетесь разместить все необходимые маркировки на голове, сохраняя при этом их разборчивость, поэтому вы перемещаете вещи, чтобы они соответствовали им как можно лучше. Для SAE J429стандарт, расположение линий важно, поэтому мы перемещаем рабочую группу по мере необходимости. Для многих других стандартов вы можете свободно перемещать все маркировки по мере необходимости.

Вернуться к Классу 8. Болты Класса 8 имеют минимальную прочность на растяжение 150 ksi для всех диаметров от ¼ до 1 ½”. Они считаются высокопрочным крепежом, и для достижения желаемой прочности их необходимо подвергать термообработке, закалке и отпуску.

Итак, у вас есть краткий обзор основных марок по SAE J429.и их отметины на голове. Кратко:

  • Без маркировки – Класс 2
  • Три радиальные линии – Класс 5
  • Шесть радиальных линий – Класс 8

Узнайте больше о маркировке головок винтов и болтов с Wilson-Garner

Хотите узнать больше о маркировке головок винтов и болтов? В этом блоге мы рассказываем о трех дополнительных стандартах, касающихся крепежа дюймовой серии. Или мы также говорим о некоторых метрических маркировках головы в этом блоге. Проверь их.

И если у вас есть какие-либо вопросы, на которые эти блоги не могут вам ответить, не стесняйтесь обращаться к нам. Имея большой опыт в индустрии крепежа, у нас, вероятно, будет ответ для вас. Позвоните нам по телефону (800) 656-2658 или свяжитесь с нами онлайн.

Холодное производство Избранное


Fastenerdata — Маркировка головок — Спецификации крепежа

Похоже, в вашем браузере отключен JavaScript.
Для использования функций этого веб-сайта в вашем браузере должен быть включен JavaScript.

Идентификация продукции производителей крепежных изделий начинается с символа производителя, нанесенного на головку, все высококачественные крепежные изделия содержат маркировку производителя вместе с маркой материала.

Ставка ссылки и класс

Прокрутите идентификацию головки крепежа или перейдите к алфавитному звене, показывающему первую букву

A B C D E F G H I J K L M N

O P  Q R S T U V W X Y Z    СИМВОЛ

Производители. 0003







        JH                     JINN HER                                CHINA-TAIWAN



    LE                     LAKE ERIE SCREW                USA



                                          LPS                   LAKSHMI PRECISION            INDIA







 M



 MFL                         MOHINDRA FASTENERS      INDIA











   NB                        NINGBO FASTENER FACTORY      CHINA









        JDF                   NINGBO JINDING                   CHINA









    THE                   TONG HWEI                           CHINA-TAIWAN

                                                                                    ИНДИЯ

YFS YFS FAN SHENG TAIWAN

Символ

Δ Infasco Canada

9000 2

.
