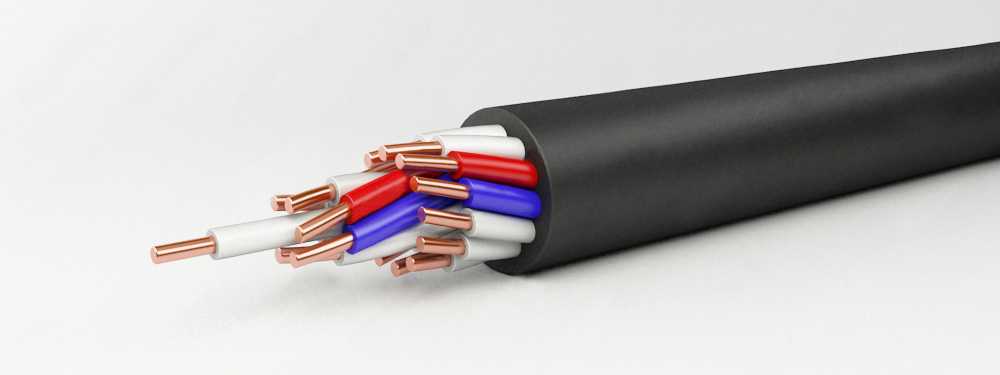

Кабель КВВГ : Характеристики, Расшифровка, Сечения по ГОСТ

– 0,66 кВ

Заказать

Количество жил	4 – 61 жил
Сечение размер	0,75 – 16 мм²

Содержание:

Расшифровка
Технические
характеристики
Конструкция
Применение
Маркировка
Сечения
и маркоразмеры
ГОСТ
Аналоги
Производители

Расшифровка КВВГ

– отсутствие буквы А означает, что токопроводящая жила – медная

– контрольный

– изоляция из ПВХ пластиката

– оболочка из поливинилхлоридного пластиката

– отсутствие защитного покрова

КВВГ-ХЛ – холодостойкое исполнение (температура эксплуатации до -60 °С)

КВВГ-Т – тропическое исполнение (стойкость к воздействию плесневых грибов)

Маркировка КВВГ

Кабель должен иметь отличительную маркировку изолированных жил. Маркировка жил должна быть цифровая или цветовая, обеспечивающая возможность определения каждой жилы при монтаже.

В основном преобладает КВВГ с цветовой маркировкой жил, при заказе у производителя она выставляется по умолчанию. Цветовая маркировка состоит из основного – белого, красного/розового и синего/голубого.

В каждом отдельном повиве (ряду) кабеля должно быть по одной жиле красного и синего цветов – они стоят рядом и называются счетной парой, остальные белые. Счетная пара необходима для того, чтобы правильно определить жилу в нужном ряду, как указано на изображении справа.

Красным цветом обозначается направляющая жила, она предназначена для определения направления, в котором должен быть произведен отсчет для нахождения искомой жилы.

Счетная жила – синяя, она предназначенная для нахождения искомой жилы, путем отсчета от нее.

Цифровая маркировка более редко используется и как правило требует дополнительного согласования с заводом-изготовителем! Кабель КВВГЦ должен иметь цифровую маркировку изолированных жил. При цифровой маркировке цвет цифр должен отличаться от цвета изоляции жил. Расстояние между цифрами должно быть не более 35 мм. Как правило при цифровой маркировке, цвет изоляции жил белый, буквы черные либо темно-синие.

Технические характеристики КВВГ

Общие характеристики

Номинальное переменное напряжение

0,66 кВ

Номинальная частота

100 Гц

Минимально допустимый радиус изгиба

6 диаметров кабеля

Строительная длина

200-450 метров

Допустимые усилия при протяжке кабеля по трассе прокладки

50 Н/мм²

Код ОКП КВВГ

3563140100

Класс пожарной безопасности

О1.8.2.5.4

Срок службы

15 лет

Гарантийный срок эксплуатации кабеля

3 лет

Температура окружающей среды при эксплуатации кабеля

от -50°С до 50°С

Стойкость к воздействию повышенной относительной влажности при температуре окружающей среды до 35°C

98%

Минимальная температура прокладки кабеля без предварительного подогрева

-15°С

Радиус изгиба

Конструкция КВВГ

1. Медная токопроводящая жила
2. Изоляция из поливинилхлоридного пластиката (ПВХ)
3. Оболочка из ПВХ пластиката

Применение КВВГ

Кабели предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частоты до 100 Гц или постоянным напряжением до 1 кВ
Для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту
Класс пожарной опасности по ГОСТ 31565-2012: О1.8.2.5.4

Сечения и маркоразмеры КВВГ

Выбрав необходимый размер кабеля КВВГ, вы сможете уточнить значения и описание следующих характеристик:

вес и диаметр
сопротивление
точная конструкция
маркировка

КВВГ 4х0,75
КВВГ 4х1
КВВГ 4х1,5
КВВГ 4х2,5
КВВГ 4х4
КВВГ 4х6
КВВГ 4х10
КВВГ 4х16
КВВГ 5х0,75
КВВГ 5х1
КВВГ 5х1,5

КВВГ 5х2,5
КВВГ 5х4
КВВГ 5х6
КВВГ 5х10
КВВГ 5х16
КВВГ 7х0,75
КВВГ 7х1
КВВГ 7х1,5
КВВГ 7х2,5
КВВГ 7х4
КВВГ 7х6

КВВГ 7х10
КВВГ 10х0,75

КВВГ 10х1
КВВГ 10х1,5
КВВГ 10х2,5
КВВГ 10х4
КВВГ 10х6
КВВГ 10х10
КВВГ 14х0,75
КВВГ 14х1
КВВГ 14х1,5

КВВГ 14х2,5
КВВГ 14х4
КВВГ 14х6
КВВГ 14х10
КВВГ 19х0,75
КВВГ 19х1
КВВГ 19х1,5
КВВГ 19х2,5
КВВГ 19х4
КВВГ 19х6
КВВГ 19х10

КВВГ 27х0,75
КВВГ 27х1
КВВГ 27х1,5
КВВГ 27х2,5
КВВГ 27х4
КВВГ 27х6
КВВГ 37х0,75
КВВГ 37х1
КВВГ 37х1,5
КВВГ 37х2,5
КВВГ 37х4

КВВГ 37х6
КВВГ 52х0,75
КВВГ 52х1
КВВГ 52х1,5

КВВГ 52х2,5
КВВГ 61х0,75
КВВГ 61х1
КВВГ 61х1,5

ГОСТ КВВГ

Ниже представлены государственные стандарты для КВВГ, в соответствии с которыми мы собрали технические характеристики, представленные на данной странице.

ГОСТ 1508-78

действующий

«Кабели контрольные с резиновой и пластмассовой изоляцией. Технические условия»

с 01.01.1980 по н.в.

скачать

ГОСТ 26411-85

действующий

«Кабели контрольные. Общие технические условия»

с 01.01.1987 по н.в.

скачать

Так же смотрите

ГОСТ 22483-2012

действующий

«Жилы токопроводящие для кабелей, проводов и шнуров»

с 01.01.2014 по н.в.

скачать

ГОСТ 23286-78

действующий

«Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением»

с 01.01.1983 по н.в.

скачать

ГОСТ 7006-72

действующий

«Покровы защитные кабелей»

с 01.01.1975 по н.в.

скачать

ГОСТ 31565-2012

действующий

«Требования пожарной безопасности»

с 01.01.2014 по н.в.

скачать

ГОСТ 15150-69

действующий

«Исполнения для различных климатических районов»

с 01.01.1971 по н.в.

скачать

Аналоги КВВГ

КВВГзнг

с заполнением, с медной жилой, изоляцией из ПВХ, оболочкой из ПВХ пониженной горючести.

КВВГз

с заполнением, с медной жилой, изоляцией и оболочкой из ПВХ.

КВВГнг-FRLS

с медной жилой, изоляцией и оболочкой из ПВХ пониженной пожарной опасности. Огнестойкий.

КВВГнг-LS

с медной жилой, изоляцией и оболочкой из ПВХ пониженной пожарной опасности.

КВВГнг

с медной жилой, изоляцией из ПВХ, оболочкой из ПВХ пониженной горючести.

Заводы-производители КВВГ

ООО «БРЭКС»

АО «Завод «Энергокабель»

ООО «ЭМ-кабель»

АО «Элкаб-КЗ»

НАО «Иркутсккабель»

ООО «ТД РТ-Кабель»

АО «Белэлектрокабель»

ООО «Кабельный завод Кабэкс»

ООО «ТД СКК»

ООО «ПКФ «Соббит-Пермь»

ЗАО «Белтелекабель»

ООО «Торговый Дом ЗЗЦМ-Кабель»

ЗАО «Агрокабель»

ООО «ПромСтройКабель»

ООО «НКЗ «Электрокабель НН»

ООО «НЗСК»

АО «Уралкабель»

ООО «УК «Кавказкабель»

ООО «ЭНТЭ»

АО «Тверьэнергокабель»

ООО «Кабельный Завод “Алюр”»

ООО «Сатурн-Электро»

ООО «Кабельный завод «Энергия»

ООО «Дмитров Кабель»

АО «Марпосадкабель»

АО «Сибкабель»

ОАО «Щучинский завод Автопровод»

ООО «ПромЭко»

ООО «СмолКабель»

АО «Кирскабель»

ООО «ТД ЛипарКабель»

ООО «ТД ПромЭл»

АО «Самарская кабельная компания»

ООО «Рыбинсккабель»

АО «Псковкабель»

ООО «Спецкомплектация»

ОАО «Беларускабель»

АО «Людиновокабель»

АО «Электрокабель «Кольчугинский завод»

ООО «ГК Энергокомплект МФ»

АО «Казэнергокабель»

АО «Завод Чувашкабель»

ООО «Сарансккабель»

ООО «Завод Москабель»

АО «НП «Подольсккабель»

АО «Ники»

ООО «Режкабель»

ООО «Донкабель»

ООО «Томсккабель»

ООО «ВЛКЗ»

ООО «ТД «Верхнеокский кабельный завод»

АО «Электротехмаш»

ООО «Камский Кабель»

ООО «КЗ «Цветлит»
