Маркировка манометров после поверки: Как расшифровывается поверительное клеймо »
alexxlab | 21.03.2023 | 0 | Разное
Как расшифровывается поверительное клеймо »
Клеймо на манометре расшифровка
Манометры с поверкой в каталоге. Согласно закону № 102 от 26.06.2008 “Об обеспечении единства измерений” средства измерения, которые входят в сферу государственного регулирования подлежат первичной и периодической поверке. Поверку средств измерений проводят лаборатории ЦСМ (центр стандартизации и метрологии) или другие аккредитованные организации. По результатам поверки средство измерения признается годным или негодным. Годные средства измерения удостоверяются знаком поверки в свидетельстве о поверке, в паспорте или на самом измерительном приборе. Пример свидетельства о поверке приведен ниже.
В свидетельство о поверке ставится личное клеймо поверителя. Свидетельство о поверке выданное государственным центром стандартизации и метрологии (ЦСМ), дополнительно подтверждается наклейкой с голограммой. По номеру на наклейке можно получить информацию о поверенном средстве измерении.
Срок действия поверки указывается в свидетельстве о поверке на прибор и в свидетельстве об утверждении типа указывается межповерочный интервал. В свидетельстве о поверке указывается: номер документа, дату поверки, название организации, название и номер прибора, методика поверки, окружающие условия при поверке, название и номер эталона, заключение о годности, клеймо поверки, данные исполнителя.
С января 2021 года все измерительные приборы поверенные на территории РФ должны вноситься в информационную базу Аршин требование приказа № 2510 от 31 июля 2020 года. Свидетельства о поверке в бумажном виде теперь не выдаются, клеймо о поверке тоже не обязательно, некоторые производители наносят клеймо о поверке, например производители манометров. Для того что бы узнать данные о поверке нужно зайти в базу аршин и по заводскому номеру найти запись о поверке. Как проверить поверку средств измерений.

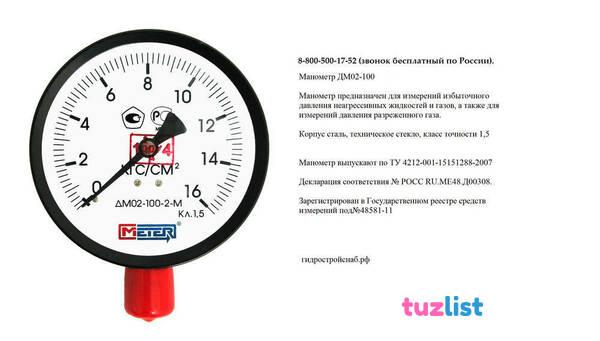

На манометры поверительное клеймо наносится на корпус прибора на передней или задней поверхности.
Перед новой поверкой старое клеймо стирается. Порядок нанесения клейма поверки регламентируется приказом Минпромторга РФ от 02.07.2015 N 1815 “ОБ УТВЕРЖДЕНИИ ПОРЯДКА ПРОВЕДЕНИЯ ПОВЕРКИ СРЕДСТВ ИЗМЕРЕНИЙ, ТРЕБОВАНИЯ К ЗНАКУ ПОВЕРКИ И СОДЕРЖАНИЮ СВИДЕТЕЛЬСТВА О ПОВЕРКЕ”
Поверительное клеймо расшифровывается:
1. знак РСТ Федеральное агентство по техническому регулированию и метрологии;
2. месяц поверки, если межповерочный интервал не более 3 лет. Если более 3 лет, то указывается квартал;
3. последние две цифры года поверки;
4. шифр аккредитованного лаборатории на право поверки;
5. индивидуальный шифр поверителя;
Дополнительно может наноситься штрих код в виде наклейки. На наклейке указывается знак РСТ и уникальный код идентификации поверки в специальной программе, для истории поверок данного прибора.
Клеймо поверки круглое государственной метрологической службы и научного метрологического института.
У метрологического института одна большая буква в клейме. У государственных центров метрологии используются две большие буквы в клейме поверки.
Клеймо поверки коммерческой организации для новых приборов прямоугольное и после ремонта, эксплуатации квадратное. В клейме поверки юридических лиц и индивидуальных предпринимателей используются три большие буквы.
Пример клейма поверки в паспорте прибора мегаомметра, указывается и дата поверки и квартал в клейме. В некоторых паспортах указывается дата поверки, а в клейме квартал или месяц не указывается.
При отсутствии возможности поверки прибора или при отсутствии прибора в Госреестре средств измерений осуществляется калибровка прибора. Пример сертификата о калибровке ниже.
Украинское клеймо поверки с символом трезубец как на изображении не действует на территории РФ. Данные лаборатории не аккредитованы в Росстандарте на право поверки. Проверить лабораторию на право поверки можно по ссылке ниже.
Полный перечень расшифровки клейм организаций и лабораторий на право поверки на сайте Росстандарта.
Область аккредитации на право поверки лаборатории, данные организации, номер аттестата аккредитации можно посмотреть в Реестр аккредитованных лиц.
Поверительные клейма
Поверительное клеймо – оттиск, наклейка или иным способом изготовленное условное изображение, нанесенное на СИ, и (или) на свидетельство о поверке или паспорт (формуляр).
Поверительные клейма используют органы Государственной метрологической службы, Государственные научные метрологические центры Росстандарта России, а также метрологические службы юридических лиц, аккредитованные на право поверки средств измерений.
Форма и порядок нанесения поверительных клейм регламентированы приказом Минпромторга РФ от 2 июля 2015 г. N 1815 “Об утверждении порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке”.
Методы и порядок нанесения
Поверхность СИ, предназначенная для размещения поверительных клейм, определяется в соответствии с описанием типа данного СИ.
- ударный;
- давление на пломбу или специальную мастику;
- наклеивание;
- электрографический;
- электрохимический;
- пескоструйный;
- выжигание;
- иные способы, не противоречащие приведенным выше условиям.
Нанесение знака поверки осуществляется действующими в рамках своих законодательных полномочий исполнителями поверочных работ, а именно:
- государственными научными метрологическими институтами;
- региональными центрами метрологии;
- юридическими лицами;
- индивидуальными предпринимателями.
Содержание знака поверки
В соответствии с установленными правилами, знак поверки должен содержать следующую информацию:
- знак Федерального агентства по техническому регулированию и метрологии;
- шифр государственного метрологического органа, юридического лица или индивидуального предпринимателя;
- две последние цифры года выполнения поверки;
- индивидуальный шифр конкретного поверителя.
Кроме этого, методики поверки некоторых СИ могут предусматривать размещение в поле знака дополнительной информации о сроках его нанесения, в зависимости от продолжительности МПИ:
- месяц (обозначается арабскими цифрами) – при МПИ до 3 лет, включительно;
- квартал (обозначается римскими цифрами) – при МПИ свыше 3-х и до 10 лет, включительно.
Для поверительных клейм в виде наклеек правилами установлено следующее содержание:
- логотип «РСТ» (в верхней части поля) в виде голограммы, содержащей как видимое, так и скрытое, читаемое с помощью специальной аппаратуры, изображение;
- штрих-код;
- дата поверки.
Примечание: штрих-код позволяет автоматизировать учетно-статистические операции по конкретным СИ, в связи с чем его рекомендуется использовать всегда, при наличии таковой технической возможности. Нумерация знаков, содержащих штрих-коды, возлагается на Федеральное агентство по техническому регулированию и метрологии.
Шифр организации (лица) – исполнителя поверочных работ представляет собой буквенный код, состоящий из прописных букв русского алфавита:
- одной (А, Б, В и т.д.) – для государственных научных метрологических институтов;
- двух (АБ, АВ и т.д.) – для государственных региональных центров метрологии;
- трех (ААВ, ААГ и т.д) – для юридических лиц и индивидуальных предпринимателей.
Индивидуальный знак конкретного поверителя – строчная буква русского, латинского или греческого алфавита. При невозможности присвоения каждому поверителю индивидуального знака указанным способом правилами допускаются следующие приемы:
- размещение буквы в угловых положениях 90°, 180° и 270°;
- создание подразделений с численностью поверителей не более 256 чел каждое, с присвоением каждому подразделению индивидуального шифра, и указанием последнего в информационном поле знака поверки.
Форма и размеры знаков поверки
Законодательством предусмотрены следующие формы и размеры поверительных клейм:
- круглые, с рекомендуемыми диаметрами 4, 6, 8, 10, 18, 24 мм – для государственных метрологических органов;
- квадратные, со сторонами, равными вышеуказанным диаметрам – для юридических лиц и индивидуальных предпринимателей; наносятся при выполнении поверки вновь изготовленных СИ;
- прямоугольные, с отношением длины к ширине 1,5 : 1, при последней, соответствующей указанному размерному ряду – для тех же категорий исполнителей; используются при поверках эксплуатируемых и восстановленных СИ.
Знаки поверки в виде наклеек выполняются непрозрачными, самоклеющимися, в виде прямоугольника со сторонами 10х50 мм, толщиной не более 0,05 мм.
Размер клейма выбирается, исходя из наличия конкретных приспособлений, размеров предназначенной для него поверхности СИ, способа нанесения, а также по условиям читаемости и сохранности изображения в течение МПИ.
Формы поверительных клейм (каучуковое исполнение):
| Поверительное клеймо ЦСМ | Поверительное клеймо ГМЦ | Поверительное клеймо МСЮЛ | Поверительное клеймо МСЮЛ, при выпуске СИ из производства |
Оттиски поверительных клейм различного исполнения:
| № | Наименование клейма | Размер, мм | Образец оттиска |
| 1 | Стальное ударное и плашки | 6, 8, 12 | |
| 2 | Латунный трафарет стальное ударное | 3. 0, 3.5 |
|
| 3 | Каучуковое, стальное для манометров и метров | 8, 12, 18 | |
| 4 | Стальное ударное | 6 | |
| 5 | Знак поверки в виде наклейки | 10-15х45-50 |
Порядок хранения поверительных клейм
За хранение, учет и выдачу поверительных клейм отвечает специально назначаемое лицо из числа сотрудников государственной метрологической организации, юридического лица или индивидуального предпринимателя, осуществляющих поверку СИ в установленном законом порядке.
Информация, касающаяся выдачи и получения поверительных клейм лицами, непосредственно выполняющими поверочные работы, отражается в специальном журнале установленной формы. Форма журнала приведена в приложении 4 к Порядку проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке, утвержденному приказом Минпромторга России от 2 июля 2015 г.
N 1815.
С каждого клейма делается оттиск, а при использовании наклеек выделяется специальный экземпляр для хранения в течение 2-х МПИ с момента нанесения на СИ и/или свидетельство о поверке.
По истечении сроков использования клейма, либо по иным причинам, не допускающим его дальнейшую эксплуатацию, клеймо уничтожается, что удостоверяется актом установленной формы.
Значение символов на циферблате манометра
Главная » Измерения давления » pressure-gauge-ru837-info-dial
15 ноября 2016

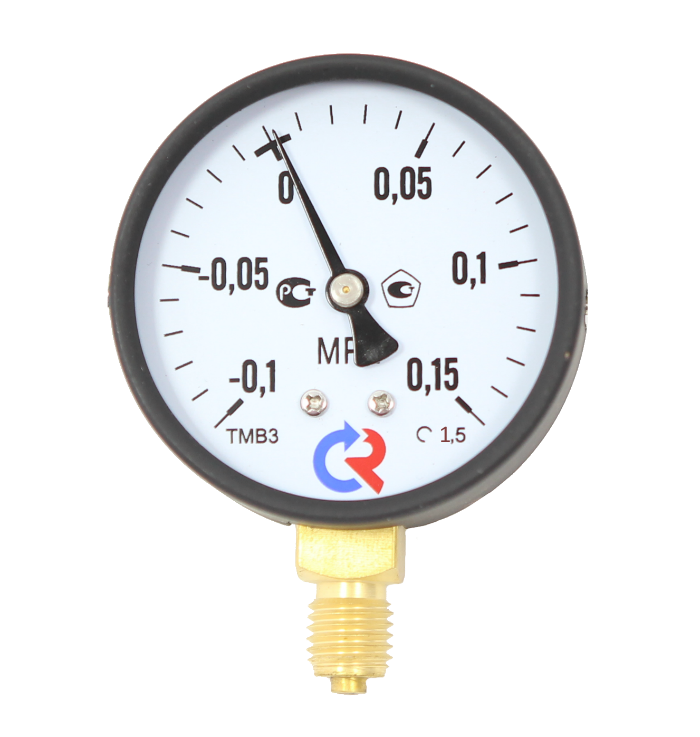

Что можно узнать о манометре, просто взглянув на циферблат? В дополнение к измеренному давлению, вы можете прочитать еще много информации, необходимой для использования манометра. Эта статья охватывает всю информацию и символы, которые должны быть обязательно или нет нанесены на циферблат в соответствии со стандартом EN 837.
Единица давления
Трубка Бурдона
Предпочтительной единицей измерения давления является бар.
Если используются единицы СИ, индикация будет отображаться в кПа или МПа.
Маркировка обязательна.
Мембрана/капсула
Предпочтительной единицей измерения давления является бар. мбар используется для диапазонов измерения 600 мбар или меньше. Если используются единицы СИ, индикация будет в Па, кПа или МПа.
Маркировка обязательна.
Класс точности
Класс точности всегда выражается в процентах от диапазона и связан с номинальным размером манометра.
Трубка Бурдона
Определенные классы: [0,1] – [0,25] – [0,6] – [1] – [1,6] – [2,5] – [4]
маркировка обязательна.
| Соотношение: номинальный размер – класс точности | |||||||||
| Номинальный размер | Класс точности | ||||||||
| 0,1 | 0,25 | 0,6 | 1 | 1,6 | 2,5 | 4 | |||
| 40 и 50 | х | х | х | ||||||
| 63 | х | х | х | х | |||||
| 80 | х | х | х | х | |||||
| 100 | х | х | х | х | |||||
| 150 и 160 | х | х | х | х | |||||
| 250 | х | х | х | х | х | ||||
Мембрана/Капсула
Определенные классы: [0,6] – [1] – [1,6] – [2,5] – [4]
Маркировка обязательна.
| Соотношение: номинальный размер – класс точности | |||||||
| Номинальный размер | Класс точности | ||||||
| 0,6 | 1 | 1,6 | 2,5 | 4 | |||
| 50 | х | х | х | ||||
| 63 | х | х | х | х | |||
| 80 | х | х | х | ||||
| 100 | х | х | х | х | х | ||
| 150 и 160 | х | х | х | х | х | ||
| 250 | х | х | х | ||||
Тип элемента давления
Тип измерительного элемента, расположенного внутри манометра, может быть обозначен символом на циферблате.
Трубка Бурдона
| Тип трубки Бурдона | Символ |
| C-тип | |
| Спираль | |
| Спиральный |
Мембрана/капсула
| Тип элемента | Символ |
| Мембрана | |
| Капсула |
Максимальное постоянное рабочее давление
Манометры, которые могут непрерывно работать при максимальном значении шкалы без ущерба для точности через определенный период времени, должны быть снабжены символом максимального значения шкалы.
Маркировка обязательна.
Угол наклона циферблата
Когда циферблат расположен не вертикально, а повернут на угол относительно горизонтальной плоскости, это должно быть указано на циферблате.
Затем изготовитель должен откалибровать манометр в этом положении.
Маркировка обязательна.
Температура калибровки
Для приборов классов точности [0,1] – [0,25] и [0,6] температура калибровки указывается на циферблате, если она отличается от эталонной температуры. Эталонная температура составляет 20°C.
Маркировка обязательна, но не для всех классов точности.
Агрегатное состояние технологической среды
Трубка Бурдона
Для манометров с классами точности [0,1] – [0,25] и [0,6], где точность достигается только для любого газа ( G) или жидкости (F), это должно быть отмечено на циферблате. Использование сокращений G и F не является обязательным. Допускается также термин «откалиброван по газу» или указание наименования технологической среды.
Маркировка обязательна, но не для всех классов точности.
Мембрана/Капсула
Индикация агрегатного состояния на циферблате не подпадает под действие EN 837-3.
Маркировка не является обязательной.
Номер соблюдаемого стандарта
На циферблате может быть указано, соблюдается ли EN 837-1, если нет EN 837-3. Когда маркируется EN 837-1, вы сразу понимаете, что это трубка Бурдона. Когда маркировка EN 837-3, это может быть мембранный или капсульный манометр.
Маркировка не является обязательной.
Название производителя
Чтобы легко найти производителя или поставщика манометра, необходимо указать название или логотип производителя и/или поставщика.
Маркировка обязательна.
Серийный номер прибора
Трубка Бурдона
Для манометров классов точности [0,1] и [0,25] должен быть нанесен серийный номер. Для менее точных манометров классов от [0,6] до [4] это не является обязательным. Когда манометр используется в метрологических целях, серийный номер обязателен.
Маркировка обязательна, но не для всех классов точности.
Мембрана/капсула
Манометры, используемые для метрологических целей, должны иметь серийный номер.
Для всех других калибров это не является обязательным.
Маркировка обязательна только для метрологии.
Материал смачиваемых частей
Если смачиваемые детали изготовлены не из латуни, бронзы, олова или твердого припоя, их материал может быть указан на циферблате.
Маркировка не является обязательной.
Калибровочные манометры
Трубка Бурдона
Маркировка S или
вместе с номером EN может быть нанесена на циферблат манометров, для:
- Манометры размером от 40 до 80, без перегородки (тип S2)
- Манометры размером от 40 до 250, с перегородкой (тип S3)
Маркировка является обязательной, но не для всех размеров.
Мембрана/Капсула
Индикация шаблона безопасности на циферблате не подпадает под действие EN 837-3.
Маркировка не является обязательной.
Технологическая среда: кислород или ацетилен
Трубка Бурдона
Если манометр используется для измерения давления кислорода или ацетилена, соответственно, слово «oxygen» или «acetylene», обязательно на английском языке, должно быть маркировано .
Поскольку масло и смазка могут самовозгораться при контакте с кислородом, также должен быть нанесен символ «без смазки».
Мембрана/Капсула
Индикация на циферблате для кислорода или ацетилена в качестве технологической среды не подпадает под действие EN 837-3.
Маркировка не является обязательной.
«Эй, ваши комментарии очень ценны».
«Если есть что-то, чем вы хотите поделиться с другими людьми, сообщите об этом в разделе комментариев ниже».
Похожие темы
Реклама
Оставить комментарий
Ваш адрес электронной почты не будет опубликован. Поля помеченные * обязательны.
Нужна ли сертификация NIST для моего манометра
Сертификация
NIST обеспечивает точность манометра, но не всегда требуется
Все манометры предназначены для получения показаний с определенной степенью точности.
Но даже небольшие изменения в конструкции или производственном процессе могут изменить показания этих датчиков. В приложениях, где необходимы точные показания, сертификация манометра может обеспечить столь необходимое спокойствие.
В этой статье мы обсудим строгие стандарты, которым соответствуют манометры, прослеживаемые NIST, и поговорим о том, когда может потребоваться сертификация манометров. Попутно мы объясним, чем занимается Национальный институт стандартов и технологий (NIST) и что означает сертификация NIST.
Если вы уже знаете, что вам нужно, смело переходите к нашему выбору манометров для воздуха и воды.
NIST давно поддерживает точные измерения в самых разных отраслях промышленности.
NIST — это аббревиатура Национального института стандартов и технологий. Миссия NIST, являющаяся частью Министерства торговли США, состоит в том, чтобы создавать и продвигать измерения, стандарты и технологии для повышения производительности, торговли и качества жизни.
NIST, основанный в 1901 году, является одной из старейших физических лабораторий США. Он обеспечивает измерения для поддержки различных технологий во многих отраслях. Одна из основных целей NIST — использовать их измерения для поддержки и обеспечения инноваций. Их главная идея: если вы можете что-то измерить, вы можете это улучшить. разработка новых методов измерения.
Одним из самых странных примеров может быть известная сейчас банка арахисового масла NIST за 761 доллар. Каждая банка имеет определенный уровень содержания жира, используемый для калибровки измерительных приборов, используемых в производстве продуктов питания, что идеально подходит для того, чтобы ваша банка с арахисовым маслом сохраняла тот же вкус с течением времени.
NIST координирует свои действия с государственными учреждениями, чтобы обеспечить надлежащее распространение стандартов в стране и во всем мире.
Однако он не является регулирующим органом и не обеспечивает соблюдение разработанных им руководящих принципов. Только те, кто принимает стандарты NIST, могут обеспечить их соблюдение.
Для манометров сертификация NIST гарантирует, что точность была проверена по надежному эталону.
Когда манометр имеет маркировку NIST Certified, это означает, что он был протестирован по правильно откалиброванному эталону. NIST предлагает три типа сертификатов:
- Сертификат калибровки
- Сертификат соответствия
- Отслеживаемый сертификат
Сертификат калибровки NIST означает, что манометр измеряется, чтобы убедиться, что он соответствует заявленной точности. Если нет, датчик калибруется в соответствии с этими спецификациями. Сертификат соответствия NIST означает, что манометр был протестирован, чтобы убедиться, что он находится в пределах заявленного диапазона точности, он соответствует ему, и нет необходимости в регулировке.
Отслеживаемые сертификаты NIST доказывают, что манометр был протестирован в сравнении с другим манометром такого же типа, например, тестирование некалиброванного манометра в сравнении с сертифицированным калиброванным манометром.
Манометр, прослеживаемый NIST, имеет сертификат с указанием модели, серийного номера и даты последней сертификации манометра, с которым он был протестирован.
NIST являются обязательными в одних отраслях и лучшими практиками в других
В большинстве случаев наличие манометра, прослеживаемого по NIST, просто необязательно. Однако некоторые отрасли или группы могут решить принять стандарты Международной организации по стандартизации (ISO), что требует сертификации NIST.
ISO — это неправительственная организация, работающая над установлением международных, но добровольных стандартов. Принятие стандартов ISO обеспечивает единообразие продуктов, разработки продуктов, безопасности и многого другого. ISO не может обеспечить соблюдение установленных ими стандартов. Однако государственные учреждения и компании, решившие принять их стандарты, могут это сделать.
Некоторым может потребоваться сертификация манометра, чтобы они могли рекламироваться как «соответствующие ISO».
Хотя клиенты часто покупают датчики с сертификатом калибровки NIST, мы столкнулись только с одним примером, где это было явно необходимо. В противопожарной отрасли регулярно проходят испытания пожарные гидранты, пожарные рукава и другое оборудование. Эти тесты гарантируют, что они могут пропускать воду со скоростью, необходимой в случае пожара.
У нашего заказчика был военный контракт на испытание потока. Этот контракт требовал от них соблюдения государственных стандартов, включая использование сертифицированного NIST датчика Пито — инструмента, обычно используемого для снятия показаний на открытом гидранте.
Отсутствие сертификата NIST было дорогостоящей ошибкой. Поскольку у этого клиента не было калибровочного сертификата NIST, а его клиент требовал его, они были вынуждены пройти сертификацию прибора постфактум. После переноса встречи с начальником пожарной охраны военной базы военные оштрафовали их на несколько тысяч долларов за потерянное время.
Сертификация NIST через QRFS
Преимущество сертификата калибровки NIST заключается в том, что он демонстрирует точность и прецизионность прибора. В QRFS есть два варианта сертификации NIST : заказать новый манометр, соответствующий требованиям NIST, или отправить нам свой манометр для сертификации.
Если вам необходимо сертифицировать или повторно сертифицировать манометр, просто посетите наш сайт и закажите сертификацию. После того, как мы получим ваш заказ, мы предоставим вам инструкции о том, как упаковать ваш датчик и куда его отправить. Ваш манометр будет протестирован, сертифицирован и возвращен вам готовым к работе.
Этот цифровой манометр воздуха и воды Ashcroft является лишь частью широкого ассортимента, доступного в QRFS.Важно отметить, что сертификация манометра NIST действует только один год. Для сохранения сертификации манометра необходимо ежегодно проходить повторную сертификацию.
В QRFS имеется широкий выбор манометров и комплектов манометров Пито для проверки расхода воды.
