обозначение толщины стенки, диаметра и других данных металлических труб

Содержание:

Чем можно наносить маркировку
Стандартная маркировка стальных труб
– Расположение обозначений
– Размер обозначений
Деление на классы
Классификация по диаметру
– Трубы малого диаметра
– Трубы среднего диаметра
– Трубы большого диаметра
Обозначение в соответствии с новым национальным стандартом

Грамотный специалист по цифрам, нанесенным на поверхность трубного изделия, может назвать основные параметры труб, материал изготовления, прочностные характеристики, а также производителя. Стальные трубы специального назначения имеют маркировку, которая немного отличается от стандартных обозначений.

Изделиями специального назначения называют следующее:

• Трубные изделия из легированной стали.
• Трубы из нержавеющей стали.
• Трубы для бурения.
• Трубные элементы магистральных трубопроводов.
• Трубы для котельных.

Чем можно наносить маркировку

Для маркирования могут использоваться:

• Несмываемая краска.
• Электрографы.
• Электрокаплеструйные печатающие устройства.
• Клеймение.

На некоторые типы трубных изделий никакие данные не наносятся, а для тех, которые должны иметь обозначения в обязательном порядке, способ нанесения маркировки выбирается в зависимости от классности и основных параметров трубы.

Стандартная маркировка стальных труб

Все необходимые данные наносятся на трубы по определенному стандарту.

Расположение обозначений

Ручная маркировка стальной трубы печатается на определенном расстоянии от конца изделия: не менее 2 см и не далее 50 см. При механизированном нанесении обозначений это значение увеличивается и составляет 0,1 м и 1,5 м.

Размер обозначений

Буквенные и числовые обозначения трубы должны иметь определенный размер, который также регламентирован определенным нормативным документом. Знаки должны иметь высоту не меньше 0,5 см и не больше 3 см, а ширину – от 0,3 см до 1,2 см. Размер обозначений определяется в соответствии с параметрами трубы.

Деление на классы

Условно трубные изделия делятся на следующие классы:

• Трубы 1 класса могут использоваться для газообразной и жидкой среды в системах полива. Кроме того из таких изделий допускается изготовление оградительных конструкций или опор.
• Трубы 2 класса могут использоваться в трубопроводах, работающих при низком и высоком давлении, транспортирующих нефть и нефтепродукты, газ или воду.
• Трубы 3 класса подходят для работы при высоких значениях температуры.
• К 4 классу относятся бурильные толстостенные трубы, которые могут сопротивляться сильному скручиванию.
• Трубы 5 класса находят применение при строительстве вагонов, автомобилей, мостовых кранов, буровых вышек и некоторых мебельных конструкций.
• 6 класс труб находит применение в машиностроительной отрасли в качестве заготовок, из которых производят подшипники, цилиндры, насосы и ресиверы.

Классификация по диаметру

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

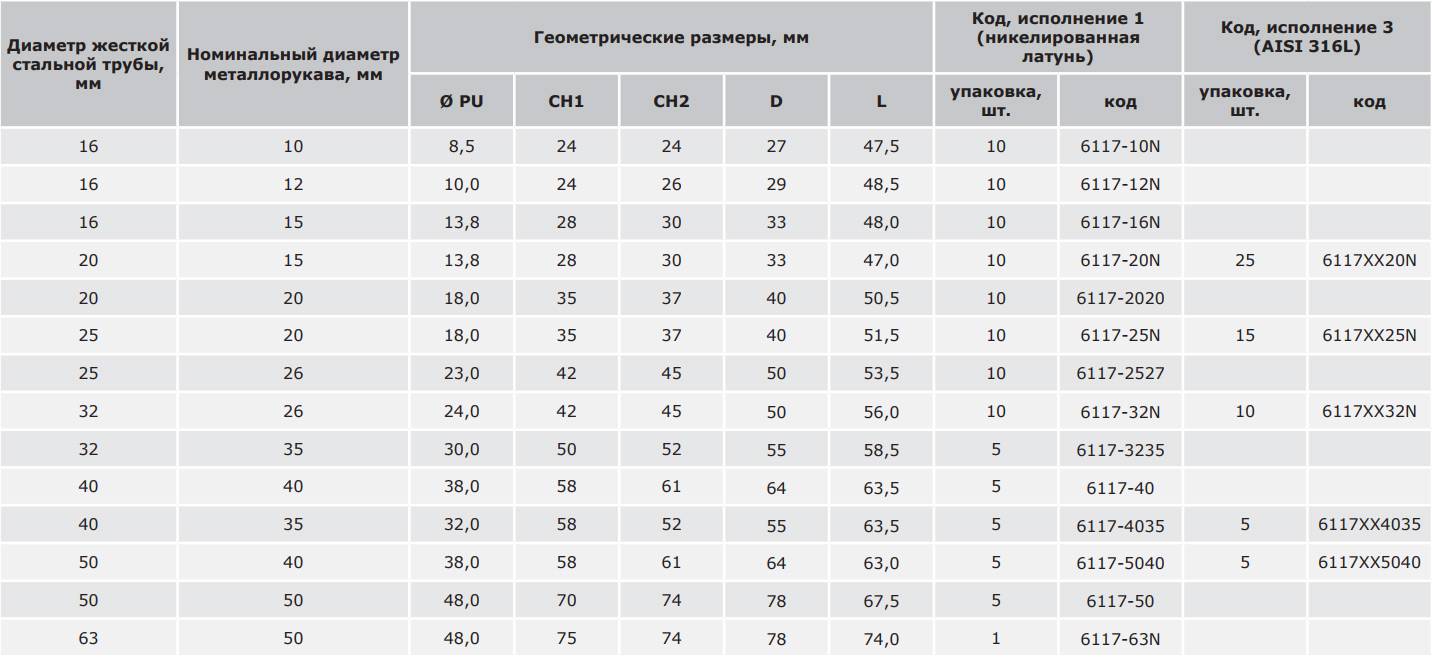

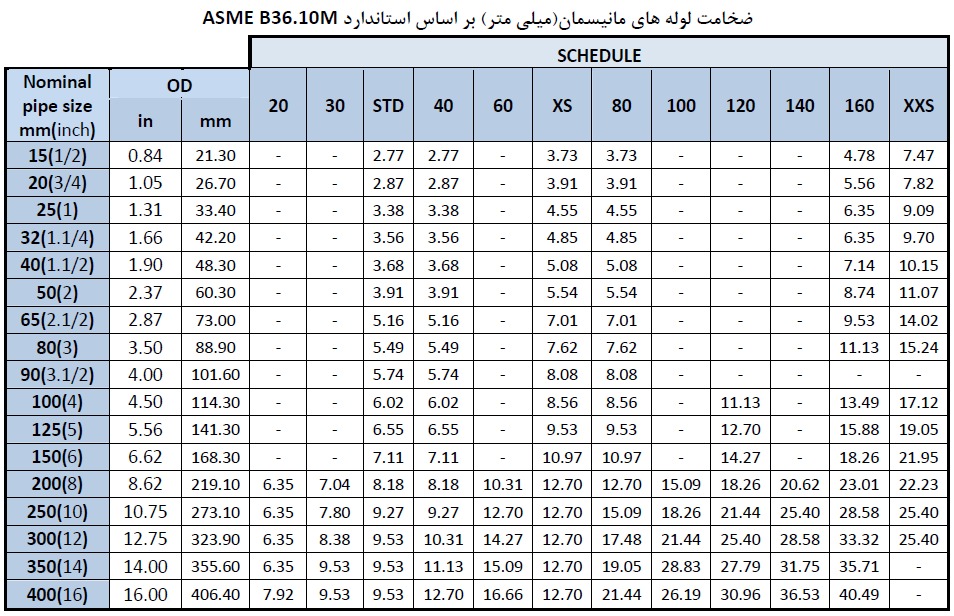

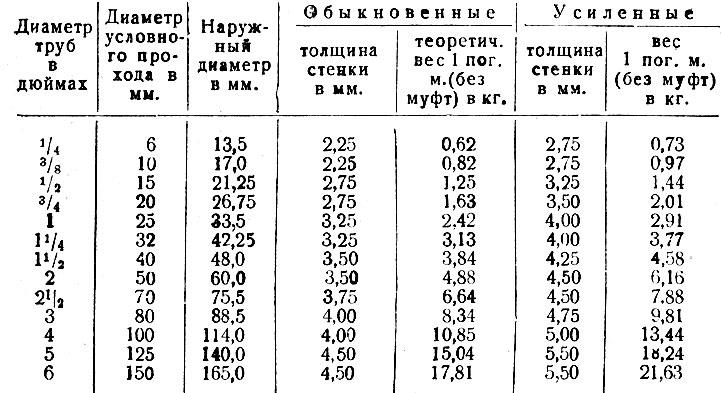

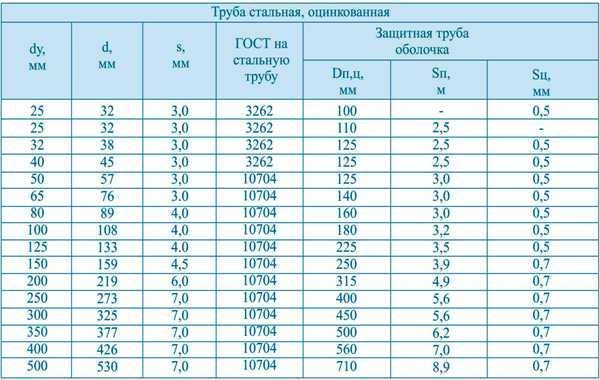

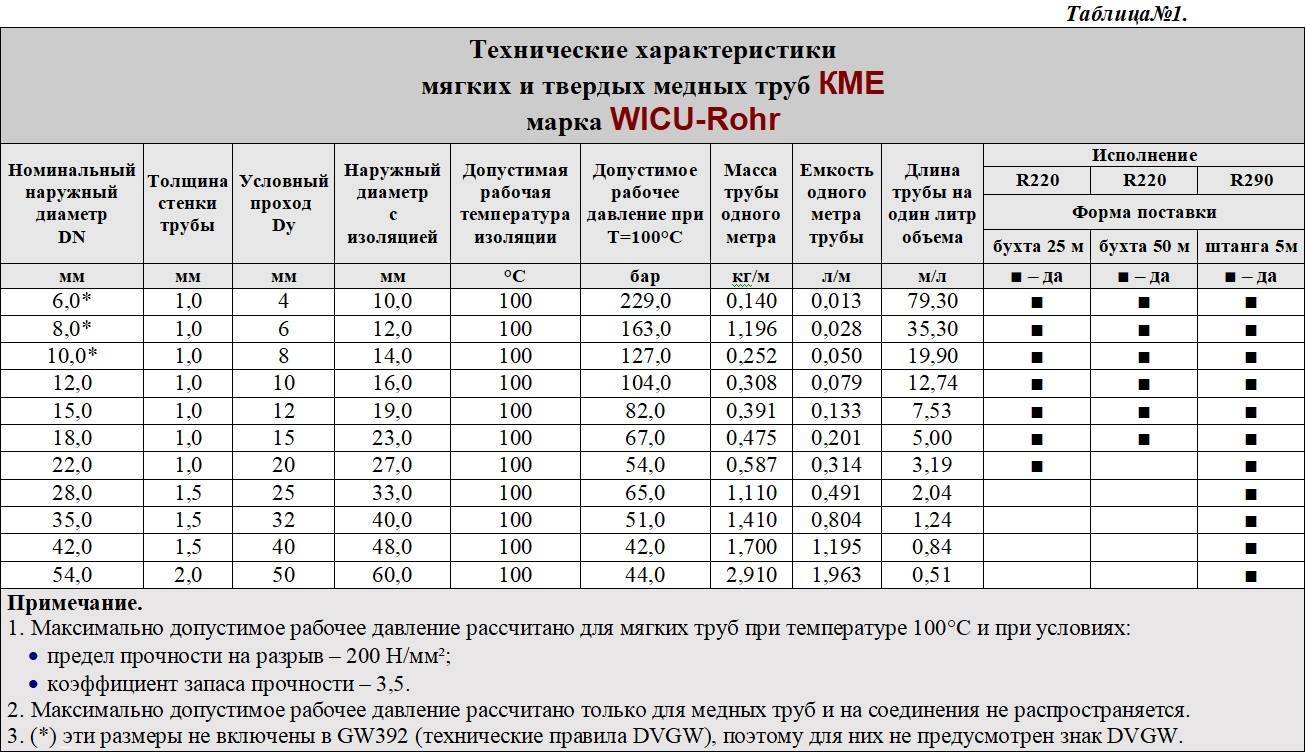

Необходимо разобраться, какие бывают диаметры стальных труб, чтобы знать, из чего придется выбирать. В зависимости от диаметра трубы специального назначения также делятся на несколько видов:

• Трубы малого диаметра имеют сечение не более 114 мм.
• Изделия среднего диаметра – свыше 114 мм, но не более 480 мм.
• Трубы большого диаметра отличаются сечением больше 480 мм.

Трубы малого диаметра

Изделия такого вида не имеют маркировки, они транспортируются в специальных упаковках, на которой имеется сопроводительный ярлык. Аналогичным способом наносятся данные на трубы, полученные в процессе холодной деформации, диаметром не более 450 мм.

Изделия должны сопровождаться следующей информацией:

• Данные о производителе и номер заказа.
• Дату изготовления и данные о смене.
• Номер упаковки.
• Номер партии.
• Размеры, включая обозначение толщины стенки трубы.
• Регламентирующий документ.
• Номер плавки.
• Количество единиц в одной упаковке.
• Теоретическая масса (указывается при заказе в метрах).
• Фактический вес.
• Общий метраж.
• Код получателя.

Трубы среднего диаметра

Изделия, толщина стенок которых превышает 3,5 мм, а диаметральное сечение свыше 159 мм, имеют индивидуальную маркировку. Трубы холодной деформации диаметром более 159 мм и менее 450 мм имеют обозначение на трех единицах из всей упаковки, а также сопровождаются специальным ярлыком.

Трубы большого диаметра

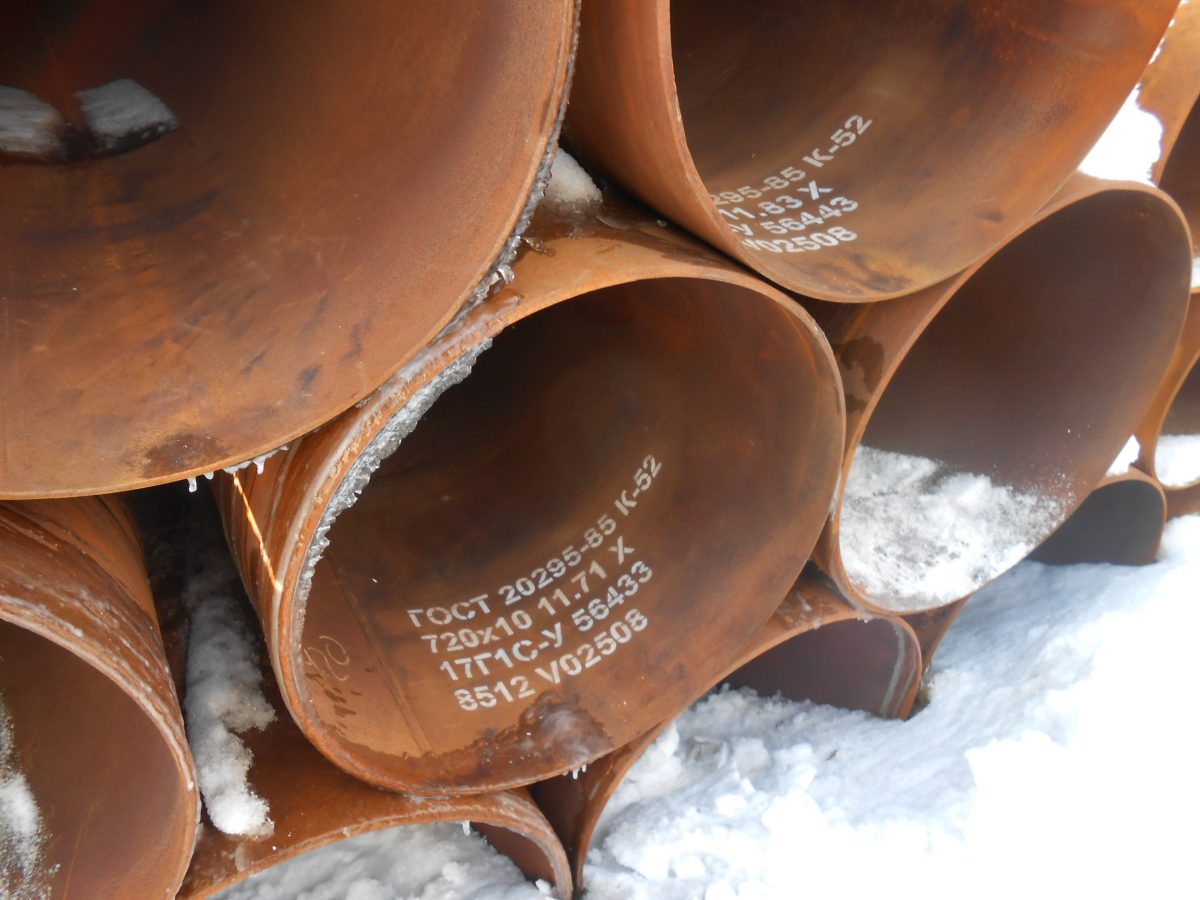

Изделия, диаметр которых превышает 530 мм, могут иметь маркировку внутри трубы.

Если толщина стенки составляет больше 10 мм, то наносить обозначения можно на торце изделий. В зависимости от марки стали, используемой при производстве труб, выбирается цвет маркировки. Чаще всего обозначение труб имеет яркий цвет, чтобы простить его поиск. Читайте также: “Какой диаметр металлических труб бывает – нормы и стандарты”.

Трубы для котельных в соответствии с маркой стали имеют обозначения следующих цветов:

• Обозначения зеленого цвета наносятся на сталь марки 20.
• Маркировка голубого цвета – на сталь марки 20ПВ.
• Коричневые буквы и цифры соответствуют стали 15ГС.
• Желтые обозначения можно увидеть на стали марки 15ХМ.
• Оранжевую маркировку наносят на сталь 12Х1МФ-ПВ.
• Данные о трубе, нанесенные белым цветом, соответствуют стали 15Х1М1Ф.
• Синие буквы и цифры наносятся на трубы 12Х2МФСФ.

Обозначение в соответствии с новым национальным стандартом

По новому регламентирующему документу ГОСТ Р ISO 3183-1-2007 трубные элементы имеют некоторые отличия в маркировке.

Трубы, имеющие диаметр менее 48,3 мм, транспортируются в упаковке, при этом обозначения нанесены на бандаже или прикрепленном металлическом ярлыке методом клеймения. Длина таких изделий должна быть указана в метрах и сантиметрах.

На изделия диаметром, не превышающим 406,4 мм, маркировка наносится на внешнюю поверхность каждой трубы. Длина изделия может быть указана в любом месте.

Маркировка металлических труб диаметром свыше 406,4 мм выполняется внутри трубы. Однако по желанию заказчика могут использоваться другие варианты. Маркируют изделия, используя трафарет, с отступлением от края не менее 152,4 мм.

Нельзя ставить клеймо рядом со сварным швом в следующих случаях:

• Если трубы изготовлены из стали группы прочности L175 и выше без последующей закалки.
• Если толщина стенок изделий не превышает 4 мм.

Это расстояние от шва до клейма должно быть более 25,4 мм.

В маркировке указывается следующее:

• Изготовитель (допускается наносить полное наименование или обозначение торговой марки).
• Обозначение стандарта ГОСТ Р ISO 3183-1 при условии, что изделие выполнено в полном соответствии этому документу.
• При изготовлении по нескольким стандартам обозначается каждый из них.
• Вес 1 погонного метра готового изделия.
• Марка стали и группа прочности.
• Способы формирования изделия.
• Произведенная термическая обработка.
• Протестированное давление.
• Различные дополнительные требования.

Сталь группы прочности выше L320 может выпускаться с содержанием ниобия, который в маркировке указан буквой С, содержание ванадия в составе стали обозначается буквой V, а титана – буквой Т.

Способ формирования труб также отражается в маркировке:

• Бесшовные трубы обозначаются буквой S.
• Сварные изделия, имеющие непрерывный шов, обозначаются буквой F.
• Остальные сварные трубы имеют обозначение W.

Термическая обработка также имеет соответствующее обозначение:

• Нормализованная труба в маркировке имеет обозначение N.
• Изделия со снятым докритическим напряжением обозначаются буквами HS.
• Трубы отвержденные в докритическом состоянии имеют маркировку HA.
• Закаленные и отпущенные изделия маркируются буквой Q.

Из дополнительных обозначений используется нанесение пятна определенного цвета диаметром 5 см. Наносится на изделия диаметром свыше 114,3 мм, выполненные из стали L320.

Каждая группа прочности маркируется своим цветом:

• Трубы L320 маркируются черным пятном.
• Трубы L360 – зеленым пятном.
• Изделия, соответствующие группе L390, маркируются пятном синего цвета.
• На трубах L415 красное пятно.
• На изделиях L450 белое пятно.
• Трубы L485 имеют пятно фиолетового цвета.
• Трубы L555 – желтого цвета.

Очень важно учитывать следующее: после проведения дополнительной обработки уже готовых труб старую маркировку следует стереть.

Муфты также имеют маркировку, соответствующую определенному стандарту.

В ней указаны следующие данные:

• Производитель.
• Группа прочности.
• Соответствующий стандарт.

Резьба труб также должна маркироваться. Для этой цели используется клеймо, которое наносится около резьбы.

Полностью понять все нюансы нанесения обозначений не просто, но даже поверхностные знания в этой области помогут узнать необходимую информацию о стальной трубе.

Маркировка труб ПНД

Главная  /  Статьи

Маркировка ПНД труб и фитингов – один из методов контроля соответствия качества и рабочих характеристик тем данным, которые были получены согласно документации. К тому же, это удобно для специалистов, которые производят монтаж и сварку.

Нанесение маркировки предполагает соблюдение ряда требований. Она может быть нанесена методом термического тиснения, цветной печати или любым другим способом, но только таким, который не имеет негативного влияния на качество и технические характеристики трубы ПНД. Максимальный интервал печати – не более 1 метра. Маркировка должна быть четкой и разборчивой, иметь цвет, контрастный цвету продукции, не повреждаться во время хранения и перевозки, а также сохраниться на протяжении всего периода эксплуатации независимо от внешнего воздействия среды.

Маркировка должна быть расположена в одну линию одинаковым шрифтом и кеглем. Ниже мы детально рассмотрим, что именно должно быть указано в маркировке. Существуют обязательные атрибуты: зарегистрированный товарный знак, если он есть, наименование производителя, условное обозначение ПНД труб, дата выпуска в формате дд/мм/гг, номер партии. В маркировку допустимо добавлять и дополнительную информацию по желанию производителя.

Максимально допустимая глубина тиснения на ПНД трубах не должна превышать 0,1 мм для продукции с толщиной стенок до 3,7 мм, 0,2 мм для продукции со стенками от 3,7 мм до  9,1 мм и составлять до 0,4 мм для продукции с толщиной стенок свыше 9,1 мм. Глубина тиснения не имеет значения при применении маркировки методом цветной печати.

Минимальный размер шрифта зависит от диаметра. Так для труб ПНД диаметром 16-32 мм применяется шрифт высотой не менее 2 мм, а с диаметром свыше 32 мм – не менее 4 мм.

Катушки, бухты и пакеты с трубами ПНД должны иметь ярлык с нанесенной транспортной маркировкой. В тех случаях, если предполагается транспортировка в открытых вагонах, водным транспортом и т.д. производитель обязан позаботиться о том, чтобы ярлык был изготовлении и закреплен таким способом, при котором не будет допущено его повреждения или утери.

Требования к маркировке регламентируются на международном уровне стандартом ISO/TC SC4 № 651. Он предусматривает, что на полиэтиленовую трубу должна быть нанесена следующая информация:

1. Знак качества. Как правило, обычно указывает на соответствие требованиям стандарта ISO 9001.
2. Зарегистрированный в установленном порядке товарный знак или полное наименование производителя. Возможно также указание торговой марки под которой продается продукция, если таковая имеется.
3. Информация о том, что предприятие-изготовитель обладает знаком качества, который является доказательством того, что предприятие выпускает продукцию высокого качества в соответствии с определенными стандартами.
4. Код и номер национального или международного стандарта в соответствии с которым изготовлены полиэтиленовые трубы. Это может быть стандарт ГОСТ, ISO или ТУ.
5. Данные о применяемом материале. Также, при необходимости, могут быть приведены данные о технологии изготовления и классификация по показателю MRS. MRS расшифровывается как минимальная длительная прочность (англ. Minimum Required Strength) и является классификационным признаком по DIN EN ISO 12162. Маркировка полиэтиленовых труб марок ПЭ 63, 80 и 100 производится как  MRS 6,3, 8 или 10 согласно требованиям ГОСТ Р 50838-95. Для сшитого полиэтилена применяется маркировка РЕХ с кодом a, b, c, d, где РЕХ – код сшитого полиэтилена, а буквы представляют варианты сшивки:  а – пероксидный способ, b – c помощью газа силана, с – потоком электронов и d – при помощи азосоединений.

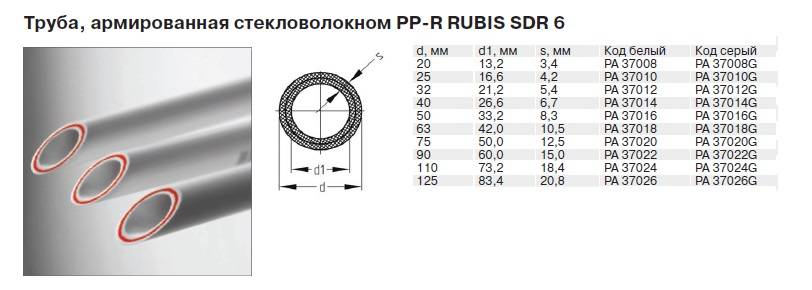

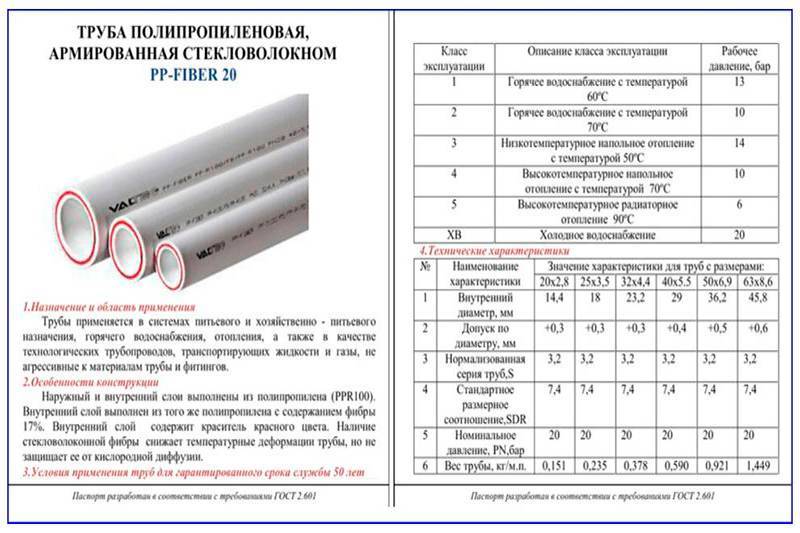

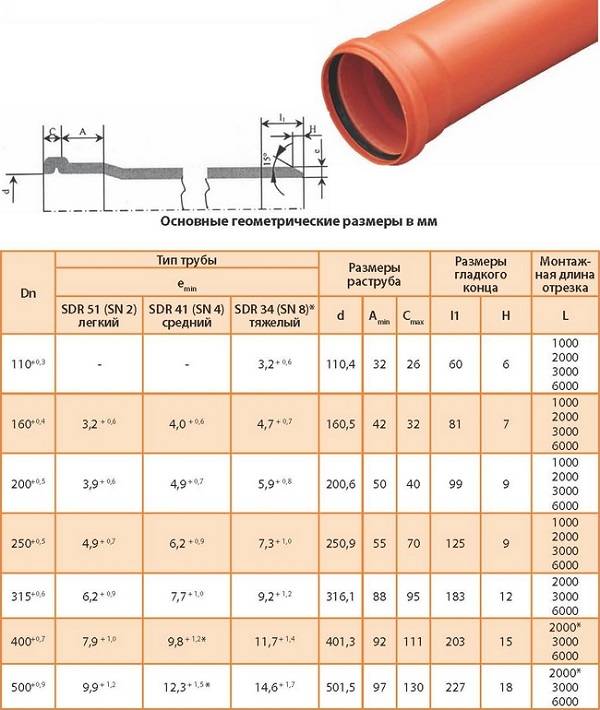

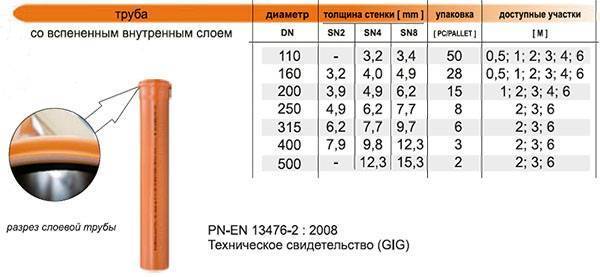

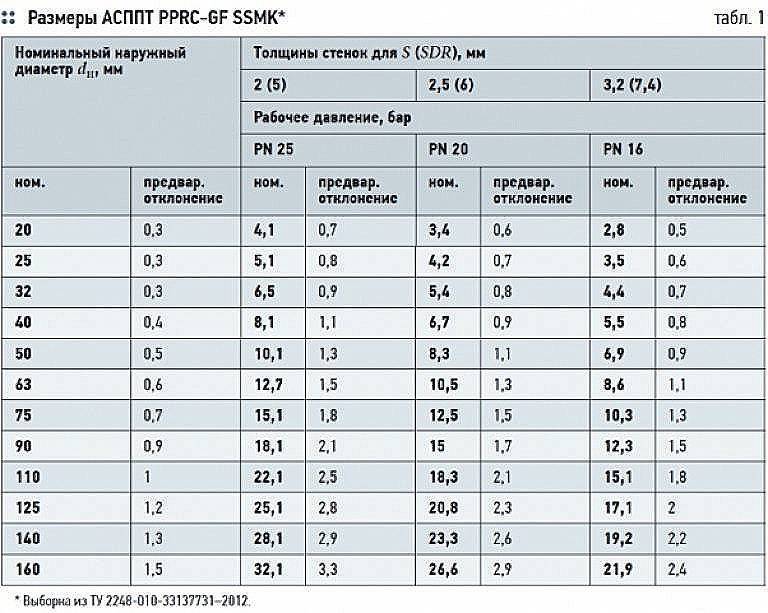

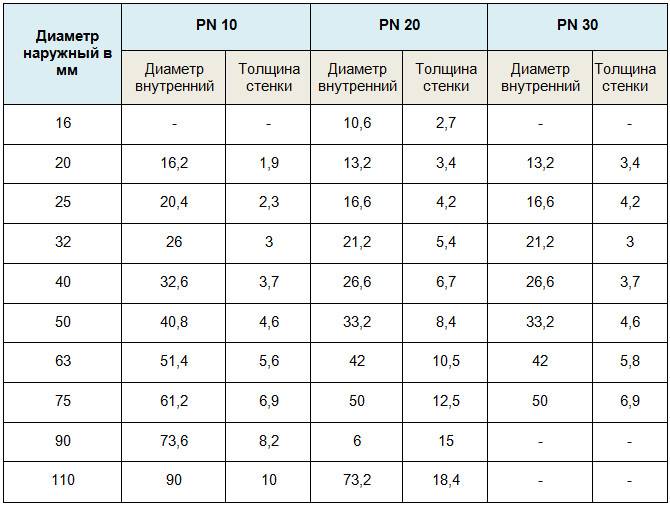

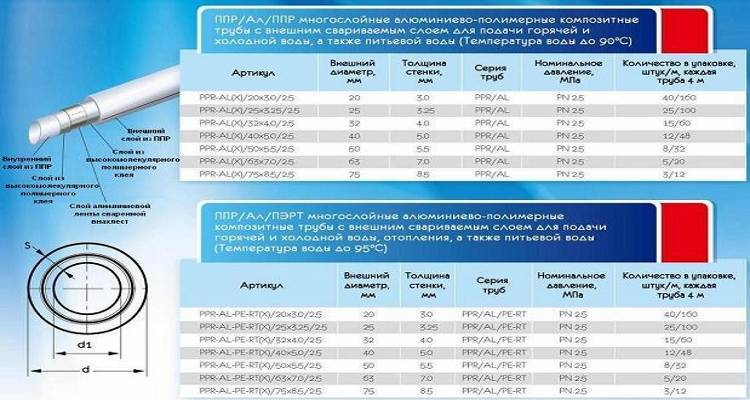

6. Размер наружного диаметра и минимальной толщины стенки труб ПНД. Для продукции российского производства применяется метрическая система и размерный ряд соответствует диметру в миллиметрах. Существует более двух десятков видов полиэтиленовых труб различного диаметра, начиная от диаметра в 10 мм и заканчивая размером в 1200 мм. Что касается продукции иностранного производства, в частности европейского, то их маркировка производится в дюймах. Впрочем, надо отметить несовпадение наружных диаметров полиэтиленовых труб российского и зарубежного производства, так диаметр 3/8″ составит 9,53 см, 1/2″ будет равен 12,7 мм и так далее. После размеров наружного диаметра и толщины стенок указывается SDR (стандартное размерное соотношение) и S (трубная серия). Параметр SDR прямо пропорционален наружному диаметру и обратно пропорционален минимальной толщине стенки. Параметр S высчитывается по формуле (SDR-1)/2.

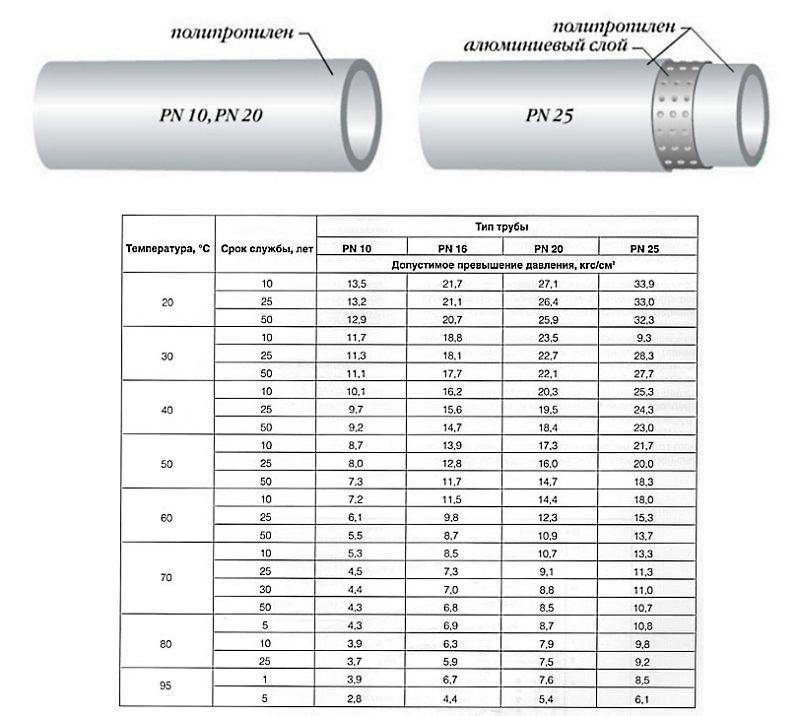

7. PN (номинальное давление). Как правило, выражается в барах. Под номинальным давлением понимают то внутреннее давление воды при температуре +20С, при котором срок службы полиэтиленовой трубы составит 50 лет. На деле же труба ПНД может выдержать существенно большее давление в течение короткого времени и выдерживать более высокую температуру жидкости, но с сокращением гарантированного срока службы. К тому же, обычно указываются данные и по максимально допустимым параметрам эксплуатации.
8. Как правило, в маркировке отдельно указана возможность использовать полиэтиленовые трубы для бытового газа при стандартном давлении и для транспортировки питьевой воды. При этом полиэтиленовые трубы, предназначенные для транспортировки горячей воды и систем отопления, дополнительно маркируются также информацией о допустимом сочетании температур и давления. Может быть указан и документ, который регламентирует эти параметры.
9. Дата выпуска и номер партии. Не стоит забывать, что у такого рода товара тоже есть гарантийный срок хранения, который составляет два года от даты изготовления. В большинстве случаев данные о дате производства представлены 15 знаками: последние две цифры год производства, месяц, декада месяца, а также номера смены, машины и линии. Для труб, поставляемых за границу, указывается и страна производства.
10. Происхождение сырья, указанное в виде буквенного индекса.
11. Фитинги, как правило, имеют также нанесенную информацию об особенностях режима сварки – время сварки, температура сварки, время остывания. Такие данные наносятся в виде штрих-кода или оттиска. Однако они могут быть нанесены и на карточку, сопровождающую деталь.

Как правило, на полиэтиленовых трубах также нанесена маркировка метража. В дальнейшем это поможет специалистам обслуживающей компании проще ориентироваться во время ремонта или техобслуживания трубопроводов.

Недвижимость в Майкопе

К другим статьям…



Наша спецтехника

Маркировка труб 101 – Основы безопасности труб

Трубы могут представлять опасность для людей и объектов, если никто не знает, что по ним протекает. Этикетки на трубах помогают предоставить важную информацию там, где она больше всего нужна для обеспечения безопасности всех. Комплексная система маркировки труб может принести пользу всем типам объектов для поддержки программ безопасности.

Общие стандарты маркировки труб

Целью маркировки труб является информирование о содержимом труб и предоставление важных сведений при наличии конкретных опасностей, таких как экстремальные температуры или давление.

Этикетки на трубах также важны для ремонтников и аварийно-спасательных служб, поскольку они помогают легко идентифицировать содержимое труб, чтобы быстрее и безопаснее реагировать на проблемы. Выбранный вами стандарт маркировки труб будет зависеть от типа и местоположения вашего объекта. Некоторые отрасли и юрисдикции будут иметь дополнительные юридические требования. Вот обзор наиболее распространенных стандартов маркировки труб, используемых на различных промышленных объектах и ​​в различных отраслях промышленности:

Общая маркировка труб: ANSI/ASME A13.1

Американский национальный институт стандартов (ANSI) предлагает общий подход к маркировке трубопроводных систем на промышленных и электростанциях в своей Схеме идентификации трубопроводных систем или ANSI/ASME A13.1. Это самая широкая и наиболее распространенная рекомендация по маркировке труб в США, которая является отличной отправной точкой для большинства проектов по маркировке труб в большинстве отраслей.

Это также относится к коммерческим и институциональным объектам, включая здания, используемые для общественных собраний. Однако это не относится к подземным трубопроводам или электрическим каналам.

Вы находитесь за пределами США?

Если ваше предприятие работает в Великобритании, Европе, Австралии и других странах, вам необходимо соблюдать соответствующие стандарты. Получите полезные ресурсы, такие как таблица маркировки труб для Великобритании, статьи и руководства, которые охватывают требования к маркировке труб в разных странах, на нашей странице ресурсов для маркировки труб.

OSHA

OSHA не предъявляет требований к маркировке труб, хотя это по-прежнему важная часть обеспечения безопасности на рабочем месте. Маркировка труб подпадает под действие Общей статьи об обязанностях OSHA, которая охватывает все потенциальные опасности на рабочем месте.

В стандарте 1910.261(a)(3)(ii) OSHA рекомендует следовать стандарту ANSI/ASME A13. 1 в качестве передовой практики, а также маркировать все трубы с указанием их содержимого, чтобы облегчить общее техническое обслуживание объекта и связь.

Объекты, трубы которых не имеют маркировки, могут быть привлечены к ответственности, если применимо следующее:

• Трубы с опасным содержимым или могут создать опасные условия
• Труба служит для обеспечения безопасности, как часть предотвращения опасности или реагирования на чрезвычайные ситуации
• Если вам нужно перенаправить поток, отключите его или отрегулируйте для проведения технического обслуживания или других необходимых работ.
• Если труба или ее содержимое могут повлиять на процедуры во время чрезвычайной ситуации.

Путаница с содержимым труб в этих случаях может привести к травмам и даже смерти, что делает их маркировку важной.

Маркировка аммиачных труб: Бюллетень IIAR 114

Важно, чтобы предприятия с аммиачными холодильными системами использовали маркировку труб, чтобы улучшить видимость частей системы и снизить вероятность воздействия токсичного аммиака.

Международный институт аммиачного охлаждения (IIAR) предоставляет рекомендации по маркировке трубопроводов и компонентов аммиака в своем стандарте «Идентификация компонентов трубопроводов и систем аммиака» или бюллетене IIAR 114. В нем представлены цветовая схема, формат маркировки, рекомендации по размерам и сокращения для маркеров труб.

Эти требования к маркировке соответствуют требованиям ANSI/ASME A13.1 по согласованности и являются предпочтительным стилем для обозначения труб, содержащих токсичные вещества, такие как аммиак.

Прежде чем получить оценку, оцените свою систему трубопроводов и проблемы на рабочем месте. После того, как вы определите стандарт маркировки труб, подходящий для вашего объекта, вам необходимо понять элементы, которые необходимо включить в этикетку.

Компоненты этикетки для труб

В соответствии с рекомендациями ANSI существует пять элементов, из которых состоит эффективная этикетка для труб. К счастью, большинство стандартов маркировки труб используют те же самые элементы.

Текст

Идентифицируйте содержимое канала по имени. Вы также можете указать температуру или давление, если они представляют опасность.

Размер

Выберите соответствующий размер этикетки и размер текста, чтобы их было легко увидеть и понять. Стандарт ANSI A13.1 определяет минимальные размеры этикеток и текста в зависимости от внешнего диаметра трубы. Вот таблица с рекомендациями по минимальным размерам:

0,75–1,25 дюйма	1 x 8 дюймов	0,5 дюйма
1,25–2,0 дюйма	1 x 8 дюймов	0,75 дюйма
2–7 дюймов	2 x 12 дюймов	1,25 дюйма
7–10 дюймов	3 x 24 дюйма	2,5 дюйма
Более 10 дюймов	4 x 32 дюйма	3,5 дюйма



Для труб диаметром менее 0,75 дюйма мы рекомендуем использовать постоянную бирку для лучшей видимости.

Направление потока

Используйте стрелки, чтобы указать направление потока содержимого трубы. Если содержимое может течь в любом направлении, используйте несколько стрелок.

Размещение этикетки

Всегда учитывайте, как кто-то будет приближаться к трубе и смотреть на нее. Этикетки должны быть видны с точки нормального приближения человека. Например, если труба находится прямо над головой, нанесите метку ниже осевой линии. Если труба находится ниже уровня глаз, наклейте этикетку над осевой линией для лучшего обзора.



Рекомендации по наиболее эффективному размещению этикеток включают:

• Через каждые 50 футов на прямых участках трубы (или каждые 25 футов, если требуется большая видимость)
• С обеих сторон отверстий в полу, стене или потолке
• Рядом со всеми клапанами и фланцами
• Где трубы меняют направление

Цветовая маркировка

ANSI/ASME A13. 1 рекомендует применять цветовую маркировку труб. Цветовой код помогает улучшить распознавание труб, помогая быстро предупредить людей о типе опасности, которую потенциально представляет содержимое трубы.

Стандарт ANSI Z535.1 Safety Colors предлагает использовать цветовые оттенки для наилучшего уровня идентификации для сотрудников с нормальным зрением и нарушением цветового зрения. Существует шесть предопределенных цветов для обозначения широкого спектра содержимого трубы и четыре определяемые пользователем комбинации, которые могут использоваться отдельно каждым предприятием, использующим стандарт.

Содержимое трубы	Цвета	Пользовательские цвета
Огнетушащие жидкости	Красный маркер с белым текстом	Белый на черном
Токсичные и агрессивные жидкости	Оранжевый маркер с черным текстом	Белый на сером
Легковоспламеняющиеся и окисляющие жидкости	Желтый маркер с черным текстом	Черный на белом
Горючие жидкости	Коричневый маркер с белым текстом	Белый на фиолетовом
Прочая вода (питьевая, охлаждающая, кипяченая и т. д.)	Зеленый маркер с белым текстом
Сжатый воздух	Синий маркер с белым текстом



Чтобы легко ориентироваться в требованиях к маркировке труб ANSI, где бы вы ни находились, загрузите нашу удобную таблицу маркировки труб.

Что нужно сделать перед началом работы

Прежде чем приступать к маркировке труб, рекомендуется проконсультироваться с местными властями, чтобы убедиться, что вы полностью соблюдаете закон. Следует учитывать несколько важных факторов, которые могут существенно повлиять на успех вашей системы маркировки труб, в том числе:

Размер вашей трубопроводной системы: у вас малая или большая трубопроводная система? У вас несколько систем? Это поможет определить наиболее эффективный метод реализации вашей системы маркировки труб.

Состояние труб: оцените физическое состояние ваших труб. Поверхности труб грязные, жирные или ржавые? Вы можете маркировать трубы с такими трудными для маркировки поверхностями, как эти, с помощью прочных бирок для клапанов и гильз для захвата труб, которые обеспечивают чистую поверхность.

Содержимое труб: проходят ли через ваши трубы опасные материалы или очень горячее или холодное содержимое? Для этого, вероятно, потребуются определенные расходные материалы, способные выдерживать высокие температуры и суровые условия, чтобы ваши этикетки оставались неповрежденными и разборчивыми.

Окружающая среда на рабочем месте: оценить ваше предприятие на наличие общих опасностей. Существуют ли препятствия во время повседневных операций, которые могут повлиять на состояние или видимость ваших этикеток? Учитывайте такие вещи, как потенциальное воздействие погодных условий, истирание и общий износ.

Оценка вашей трубопроводной системы перед маркировкой труб может помочь предотвратить потенциальные опасности и несчастные случаи в будущем.

Дальнейшие действия по маркировке труб

Чтобы узнать, как внедрить систему маркировки труб на вашем предприятии, см. нашу подробную статью о начале работы с маркировкой труб. Вы также можете запросить наше бесплатное руководство по передовой практике маркировки труб, в котором содержатся подробные инструкции и инструменты, которые помогут создать эффективную систему.

В процессе вы обнаружите, что выбор правильных расходных материалов является важной частью обеспечения успешной работы системы. К счастью, существуют высококачественные решения, устойчивые к повреждениям в сложных условиях и обеспечивающие долговечность этикеток.

Когда вы будете готовы создавать этикетки для труб и другие визуальные сигналы для вашего объекта, вы можете положиться на линейку промышленных принтеров для этикеток и вывесок DuraLabel, а также на линейку напольной маркировки и защитных лент PathFinder. Все наши продукты разработаны для обеспечения долговечной идентификации и маркировки для различных промышленных нужд, и они идеально подходят для маркировки труб.

Готовы приступить к маркировке труб на своем предприятии? Прочтите нашу статью «Как начать работу с маркировкой труб», чтобы получить исчерпывающие инструкции по внедрению системы маркировки труб.

Руководство по стандартам маркировки труб

Содержание

1. Требует ли OSHA маркировку труб?
   1. Документация: Стандарты маркировки труб для конкретных объектов
2. Стандарты маркировки труб ANSI/ASME A13.1
   1. Основные требования к маркировке
   2. Основные требования к корпусу этикетки: цветовой код, размер и размещение этикетки
   3. Что насчет заброшенных трубопроводов?
3. Ammonia Pipe Marking Standards
   1. NFPA 99/CGA C-9 Pipe Marking
      1. ISO/DIS 14726 Sea Vessel & Marine Pipe Marking
         1. Water Treatment Pipe Marking
            1. Commercial Building Pipe Marking
               1. Conclusion

            Перспектива маркировки всех труб вашего предприятия может быть обескураживающей. Существует крутая кривая обучения, и, поскольку маркировка труб является обязательной, на карту поставлено многое. По этой причине мы составили руководство, которое охватывает все, что вам нужно знать о коде ANSI для маркировки труб, цветах ANSI и всех соответствующих передовых методах. В этой статье также будут рассмотрены вещества, требующие особого обращения.

            В большинстве отраслей соблюдение стандартов маркировки труб ASME/ANSI будет достаточным для обеспечения безопасности и соответствия требованиям OSHA. Однако есть некоторые рабочие места, которые должны соответствовать более специфическим требованиям из-за особенно летучей природы веществ в их трубах или из-за уникальной сложной среды этих рабочих мест.

            Маркировка труб обязательна по закону! Однако этот стандарт может быть трудно найти в нормативных документах OSHA. Это потому, что там вообще нет секции маркировки труб. На самом деле OSHA использует то, что называется включением по ссылке, чтобы указать коды маркировки, сделанные другими организациями, устанавливающими стандарты. Их часто называют кодами ANSI, цветовым кодированием ANSI или форматом ASME.

            В начале 1910.6 Положения о регистрации путем ссылки говорится: «Стандарты агентств правительства США и организаций, не являющихся агентствами правительства США, которые включены посредством ссылки в этой части, имеют одинаковую силу и действие. как и другие стандарты в этой части. Только обязательные положения (т. е. положения, содержащие слово «должен» или другой обязательный язык) стандартов, включенных посредством ссылки, принимаются в качестве стандартов в соответствии с Законом о безопасности и гигиене труда». Хотя поначалу включение путем ссылки может показаться простым предложением, необходимо знать, что эти типы правил, часто называемые методами передовой практики, работают точно так же, как те, которые уникальны для OSHA. Это означает, что компании по-прежнему могут быть оштрафованы за несоблюдение нормативных стандартов маркировки труб.

            Раздел, непосредственно относящийся к маркировке труб, выглядит следующим образом: «1910.6(e)(6) – Схема ANSI A13.1-56 для идентификации систем трубопроводов, утвержденная IBR для §§1910. 253(d)(4)( ii) [газы для сварки и резки]; 1910.261(a)(3)(iii) [целлюлоза и бумага]; 1910.262(c)(7) [текстиль]. В целом, компании, имеющие системы трубопроводов, где необходима маркировка, по закону обязаны соблюдать ANSI/ASME 13.1.

            Так почему же так важна маркировка труб? Методы передовой практики, такие как ANSI/ASME 13.1, гарантируют, что сотрудники, будь то обслуживающий персонал или лица, выполняющие задачи поблизости, будут проинформированы об опасностях вокруг них. Трубы могут содержать невероятно вредные вещества, поэтому требуется маркировка труб, чтобы сотрудники и аварийно-спасательные службы знали содержимое трубы, направление потока и какие трубопроводы содержат опасные вещества. Эти маркировки обычно наносятся на сами трубы. Напольные знаки, поскольку их природа недостаточно специфична, не рекомендуются.

            После того, как стандарт маркировки труб будет внедрен и установлен на предприятии, настоятельно рекомендуется, чтобы работодатель создал документ со всей соответствующей информацией о маркировке труб для своих сотрудников. Это может быть книга, диаграмма, PDF-файл или физический знак. Несмотря на это, в документации должны быть четко указаны значения цветов, любых сокращений или числовых последовательностей, для чего они используются и когда их следует использовать. Установленный код маркировки труб позволит предприятию и всем его подразделениям иметь все необходимое для максимально безопасной окружающей среды.

            Зная, что предприятия по всему миру могут использовать различные стандарты маркировки труб, коллективное использование ключей или таблиц для маркировки труб в интересах сотрудников улучшит одни и те же основные области безопасности. В частности, отображаемый код маркировки труб может помочь в следующем:

            • Обучение : При приеме на работу новых сотрудников они должны иметь немедленный доступ ко всей необходимой информации о маркировке труб. Это обеспечит их безопасность, а также тех, кто окружает новых сотрудников.
            • Напоминания : Работодатели не могут ожидать, что каждый сотрудник будет отличником в запоминании каждой детали идентификаторов каналов. Имея под рукой книгу для маркировки ключей или трубок, вы поможете им в запоминании. В конце концов, эти детали отложатся в их мозгу, и ключ с цветовым кодом станет нежным напоминанием на случай, если они забудут.
            • Безопасность : Угадывать – это совершенно неверный способ определения содержимого трубы. Наличие кода маркировки труб для конкретного объекта очень поможет удержать сотрудников от предположений об опасных материалах.
            • Стандартизация : Разные отделы не должны использовать отдельные коды маркировки труб. Это может вызвать путаницу между отделами и привести к несчастным случаям. Стандартизация, как и начало программы маркировки труб, должна быть идентична во всех отделах для обеспечения безопасности и ясности.

            В конце концов, абсолютно необходимо иметь таблицу цветовых кодов труб для уникальных потребностей объекта. Подумайте о цветах маркировки труб, которые OHSA намеренно оставляет пустыми для объектов, которым может потребоваться маркировка химикатов другого класса. Эти цвета включают в себя:

            • Белый текст на фиолетовом фоне
            • Белый текст на сером фоне
            • Белый текст на черном фоне
            • Черный текст на белом фоне

            При приеме на работу новый сотрудник не будет знать значения эти ярлыки, поскольку они зависят от объекта. Поступайте правильно и внедрите какой-нибудь ключ для маркировки труб, чтобы обеспечить безопасность всех ваших рабочих на работе.

            Объекты должны соответствовать общим требованиям, включенным в стандарт ANSI/ASME 13.1, чтобы соответствовать стандартам маркировки труб. Сам стандарт также включает ANSI/NEMA Z535.1, Американский национальный стандарт для безопасных цветов и Согласованную на глобальном уровне систему классификации и маркировки химических веществ, обычно называемую GHS.

            Существует несколько компонентов, необходимых для правильной маркировки труб на объектах общего пользования, а именно:

            • Легенда
            • Цвет
            • Тип и размер букв на этикетках труб
            • Размещение маркировки труб
            • Торговля с любым заброшенным трубопроводом

            Обозначение является важным сегментом формата ASME для маркировки и идентификации труб. По сути, легенда — это текст на самой этикетке трубы. Для всех маркировок труб требуется текст на этикетке, который дает читателю четкое представление о том, что содержится в каждой трубе. Они могут говорить что угодно от «ГОРЯЧАЯ ВОДА» до «СЕРНАЯ КИСЛОТА». Также бывают случаи, когда необходимы сокращения в тексте этикетки трубы. Помните, что указание направления потока также важно для безопасности сотрудников. Наконец, пиктограммы СГС используются в маркировке труб, поскольку они являются краткими и информативными с точки зрения сообщения об опасности.

            Цвет является особенно важным аспектом маркировки труб, поскольку он позволяет сотрудникам быстро понять потенциально опасные свойства химического вещества. Цвета ANSI следующие:

            • Горючие/окисляющие — Трубы, которые содержат легковоспламеняющиеся жидкости или пары или окисляющие вещества, должны иметь желтую этикетку с черным текстом .
            • Горючие – Жидкости, которые могут воспламениться в присутствии источника тепла, должны использовать коричневая этикетка с белым текстом .
            • Токсичные/коррозионные вещества – Трубы, содержащие токсичные или коррозионные жидкости, должны иметь оранжевую этикетку с черным текстом .
            • Тушение пожара – Вода или другие вещества пожаротушения должны иметь красную этикетку с белым текстом .
            • Другая вода – Любая вода, не предназначенная для пожаротушения, должна иметь зеленую этикетку с белый текст .
            • Сжатый воздух . Любой пар или газ под давлением, не подпадающий ни под одну категорию, должен иметь синюю этикетку с белым текстом .

            Как упоминалось ранее, существует также несколько «определяемых пользователем» цветов, которые можно использовать на объектах в случае наличия вещества, не подпадающего ни под одну из вышеперечисленных категорий опасности.

            Далее, тип и размер букв на маркировке труб должны быть легко читаемыми. Для этого в стандарте ANSI 13.1 указаны размеры, которые увеличиваются вместе с увеличением размера трубы. Он также отмечает, что для труб с наружным диаметром менее 0,75 дюйма труба должна быть маркирована прочной и разборчивой биркой. Требования к размерам следующие:

            • Ширина трубы от 0,7 до 1,3 дюйма x длина этикетки 8 дюймов = высота текста 0,5 дюйма
            • Ширина трубы от 1,4 до 2,4 дюйма x длина этикетки 8 дюймов = высота текста 0,7 дюйма
            • Ширина трубы от 2,5 до 6,7 дюйма x 12 ” Длина этикетки = 1,3” Высота текста
            • От 6,8” до 10” Ширина трубы x 24” Длина этикетки = 2,5” Высота текста
            • Более 10” Ширина трубы x 32” Длина этикетки = 3,5” Высота текста

            Видимость и частота маркировки труб является неотъемлемой частью стратегий маркировки труб, поэтому размещение этих этикеток очень важен. Трубопровод часто извивается вокруг объекта с группами других труб, что может затруднить идентификацию. По этой причине ANSI устанавливает следующие требования к маркировочным этикеткам для труб:

            • Этикетки для труб должны располагаться выше или ниже горизонтальной осевой линии трубы, чтобы обеспечить максимальную видимость. Это должно быть сделано для труб, которые находятся выше или ниже линии нормального обзора рабочего.
            • Этикетки для труб должны быть размещены рядом с клапанами и фланцами.
            • Маркировка труб должна быть размещена рядом с изменениями направления, ответвлениями и местами прохождения труб через стены.
            • Этикетки должны размещаться через равные промежутки на прямых участках трубопровода.

            Наконец, необходимо разобраться с заброшенными трубопроводными системами . Хотите верьте, хотите нет, но они также должны быть помечены в соответствии с кодом ANSI. Причина в том, что часто для защиты внутренней части трубы от коррозии используется жидкость под давлением, но также в самой трубе могут быть остаточные опасные химические вещества. Маркировка брошенных труб часто выполняется белой этикеткой и черным текстом, причем текст на этикетке указывает на содержимое.

            Напоминаем, что это общий обзор ANSI/ASME 13.1. Если вы хотите начать проект по маркировке труб или исправить то, что у вас уже есть, лучше самостоятельно просмотреть стандартный документ, чтобы убедиться, что у вас есть вся необходимая информация.

            Поскольку аммиак вреден для здоровья человека — он вызывает разъедание глаз, кожи и легких, — любые трубы, по которым проходят вещества на основе аммиака, должны иметь более конкретную маркировку, чем те, которые соответствуют стандартам ANSI/ASME. Международный институт аммиачного охлаждения (IIAR) отвечает за установление стандартов для аммиака и маркировки аммиачных труб.

            Стандарты, установленные IIAR, требуют, чтобы предприятия маркировали трубы, транспортирующие вещества на основе аммиака, следующей информацией и цветовой кодировкой:

            1. Основная часть этикетки — Основная часть этикетки должна быть оранжевого цвета с черным текстом «AMMONIA». .
            2. Физическое состояние — Используйте либо «LIQ» на желтом фоне с черным текстом для обозначения аммиака в жидком состоянии, либо используйте «VAP» на синей этикетке с черным текстом для аммиака в парообразном состоянии.
            3. Уровень давления — Давление должно быть помечено как «НИЗКОЕ» зеленым цветом с черным текстом или «ВЫСОКОЕ» красным цветом с черным текстом. Давление выше 70 фунтов на квадратный дюйм считается высоким давлением, тогда как давление, равное или меньше 70 фунтов на квадратный дюйм, считается низким давлением.
            4. Сокращения – Сокращения могут быть как неотъемлемой частью этикетки аммиачной трубы, так и применяться отдельно. Раздел находится в самом начале этикетки. Аббревиатура является важной частью информации, которая соотносится с конкретным назначением этого вещества.
            5. Стрелки направления — Эти визуальные компоненты должны быть черными и пропорциональны размеру маркера.

            В приведенной ниже таблице перечислены общие сокращения для маркировки аммиачных труб в соответствии с правилами IIAR.

            Аммиак используется в различных областях. Например, 87% производимого безводного аммиака используется для удобрения сельскохозяйственных культур, остальные 13% используются в различных химических и промышленных отраслях. Аммиак также используется в качестве чистящего средства в наших домах, в качестве хладагента и в производстве пластмасс, во взрывчатых веществах, текстиле, пестицидах и даже красителях. Это универсальное химическое вещество необходимо для жизни на земном шаре, а это означает, что химическое вещество также производится массово. При этом те, кто имеет дело с этим химическим веществом, должны быть в безопасности при этом, поэтому существуют эти стандарты маркировки.

            Вещества, используемые в медицинских целях, также имеют свои собственные стандарты и лучшие практики. Поскольку химические вещества, используемые в больницах, в основном представляют собой легковоспламеняющиеся газы, Национальная ассоциация предотвращения пожаров (NFPA) является организацией, которая регулирует и устанавливает стандарты безопасности. Эти методы маркировки используются OSHA для оценки соответствия требованиям.

            NFPA требует, чтобы все трубы, по которым проходят медицинские газы, такие как кислород, закись азота и азот в медицинских учреждениях, были маркированы. Это не только помогает медсестрам и врачам правильно определить тип газа, но и маркировка и соблюдение цветового кода NFPA помогают предотвратить несчастные случаи во время работ по техническому обслуживанию газопроводов.

            Как и другие стандарты маркировки, стандарт маркировки труб NFPA 99/CGA C-9 требует, чтобы на этикетках была указана следующая информация:

            • Содержимое трубы
            • Уровень давления
            • Направление потока

            Цветовое кодирование NFPA см. в приведенных ниже таблицах. информацию, а также специальные инструкции по газовым смесям.




            Поскольку в морской среде необходимо перевозить пресную воду вместе с газами, отходами и противопожарными химикатами, морские суда должны соответствовать дополнительным цветовым кодам маркировки труб. Эти дополнительные усилия, приложенные к маркировке труб для морских судов, предоставляют рабочим и службам быстрого реагирования необходимую им информацию об уникальном содержимом этих труб.

            Поскольку суда преодолевают огромные расстояния, эти коды признаются во всем мире. Независимо от того, стоите ли вы на причале в Джакарте или пересекаете Мозамбикский пролив, рабочие и лица, оказывающие первую помощь, смогут легко прочитать маркировку вашей трубы.

            Морские стандарты маркировки труб имеют основных цветов , которые определены ISO 14726 для обозначения групп сходных веществ. Дополнительные цветные полосы (определенные ISO/DIS 14726-2) добавляются для обозначения конкретных веществ. Дополнительный цвет должен быть окружен основным цветом и иметь меньшую ширину, чем основной цвет.

            В отличие от других стандартов, Морские стандарты маркировки труб не требуют маркировки труб по направлению потока. Хотя это и не требуется, специалисты настоятельно советуют обозначать направление потока стрелками или лентой-стрелкой. Кроме того, использование текста, где это возможно, может помочь избежать путаницы в отношении содержимого ваших каналов для тех, кто еще не знаком со стандартами ISO/DIS.

            Существует отдельное руководство для водоочистных сооружений. Ниже приведены некоторые рекомендации по маркировке водопроводных, химических, канализационных и других труб, используемых в этих особых условиях. В руководстве показано, как следует маркировать трубы в зависимости от их содержимого с использованием соответствующих цветов.

            Существуют некоторые исключения из стандартов маркировки труб, используемых в установках очистки воды. Некоторые штаты придерживаются Стандартов 10 штатов, созданных Советом по реке Грейт-Лейк-Верхний Миссисипи (GLURB). Если ваше учреждение находится в одном из этих штатов, вам следует ознакомиться с этими стандартами в дополнение к приведенному ниже руководству. Однако, если ваше предприятие не находится в одном из этих десяти штатов, стандарт десяти штатов по-прежнему считается методом передовой практики, и поэтому многие другие юрисдикции используют преимущества этого документа по маркировке труб для водоочистных сооружений.

            Несмотря на то, что коммерческие здания подпадают под действие стандарта ASME/ANSI A13.1, приведенные ниже дополнительные рекомендации помогут в дальнейшем идентифицировать распространенные трубы, встречающиеся на этих объектах. Работая так же, как морские стандарты маркировки труб, коммерческие здания также могут использовать цветные полосы для маркировки труб.

            Обязательно используйте все эти шпаргалки для маркировки цветовых кодов! Это отличные инструменты, которые могут ускорить процесс маркировки и уменьшить головную боль. Маркировка ваших трубок — это большая ответственность, но это не должно быть огромным бременем.

            В общем, стандартизация является ключом к маркировке труб! Без передового опыта маркировки труб от таких организаций, как ANSI, OSHA, IIAR и ISO, идентификация труб была бы практически невозможной. Как старым, так и новым сотрудникам может быть труднее переходить с одного рабочего места с собственным набором стандартов маркировки труб на другое с другим набором стандартов маркировки труб.

            Внесите свой вклад в общую схему надлежащей идентификации опасностей и используйте передовые методы, предложенные этими организациями, чтобы соответствовать требованиям OSHA и информировать своих сотрудников и обеспечивать их безопасность.
