Содержание

Опознавательная окраска трубопроводов — ТАРГИС

Защитная окраска трубопроводов является основным способом предотвращения коррозии и агрессивных воздействий среды на материал трубы. Основная задача защитной окраски — предотвратить контакт трубопровода с окружающей средой во всём диапазоне рабочих параметров трубопровода.

Совершенно иную, но не менее важную функцию выполняет обязательный элемент маркировки трубопроводов — опознавательная окраска трубопроводов. Она предназначена для быстрой идентификации вещества, транспортируемого по трубопроводу и степени его опаcности.

Нормативная документация по опознавательной окраске трубопроводов

В каждой отрасли существует ряд нормативной документации, регламентирующей вопросы опознавательной окраски трубопроводов, однако все эти документы либо ссылаются, либо повторяют требования основного стандарта по идентификации трубопроводов в Российской Федерации — ГОСТ 14202.

Такая унификация маркировки позволяет однозначно определить содержимое трубопровода на любом объекте — от небольшой модульной котельной до атомной электростанции и нефтеперерабатывающего завода.

Исключениями, на которые не распространяются требования ГОСТ 14202, являются трубопроводы с медицинскими газами, судовые и авиационные трубопроводы.

Основные требования к опознавательной окраске трубопроводов

Опознавательная окраска трубопроводов предусматривает цветовую идентификацию в зависимости от транспортируемой среды, а также нанесение предупреждающих колец, которые определяют степень опасности содержимого трубопровода.

Существует десять укрупненных групп веществ, каждой из которых соответствует определенный цвет (таблица 1):

Таблица 1 — Цвета опознавательной окраски трубопроводов
Транспортируемое вещество		Образцы и наименование цветов опознавательной окраски
Цифровое обозначение группы	Наименование	Образцы и наименование цветов опознавательной окраски
1	Вода	Зеленый
2	Пар	Красный
3	Воздух	Синий
4 5	Газы горючие Газы негорючие	Желтый
6	Кислоты	Оранжевый
7	Щелочи	Фиолетовый
8 9	Жидкости горючие Жидкости негорючие	Коричневый
10	Прочие вещества	Серый

Часто опознавательную и защитную окраску совмещают — наносят на трубопровод покрытие того цвета, который характеризует транспортируемую среду.

Однако, во многих случаях это не возможно, например:

– необходимое в конкретных условиях защитное покрытие имеет цвет, отличный от требуемого по ГОСТ 14202;
– на трубопровод монтируется теплоизоляционная конструкция;
– трубопровод уже имеет заводское защитное покрытие;
– трубопровод выполнен из цветного металла и его окраска не требуется.

В этих случаях стандарт позволяет выполнять защитную окраску не по всей длине трубопровода, а участками.

При таком способе намного эффективнее применение маркировочных лент различных цветов. Их проще и быстрее нанести на трубопровод, а долговечность и презентабельность такой маркировки значительно выше.

Ширина цветных участков для трубопроводов диаметром (включая тепловую изоляцию) до 300 мм должна быть не менее четырех диаметров, а для трубопроводов диаметром более 300 мм — не менее двух диаметров. На трубопроводах больших диаметров допускается окраску наносить в виде полос высотой не менее ¼ длины окружности трубопровода.

Интервалы нанесения опознавательной окраски трубопроводов должны быть не более 10 метров в помещениях, а также на наружных установках, и не более 60 метров на наружных магистральных трубопроводах.

Элементы опознавательной окраски должны быть нанесены у прохода трубопроводов через стены и перекрытия, в местах установки запорной арматуры, на вводах и выводах в зданиях и установках.

Подробнее с требованиями по опознавательной окраске трубопроводов можно ознакомиться в ГОСТ 14202.

Обязательным также является нанесение предупреждающих колец, несущих информацию о степени опасности среды, находящейся в трубопроводе. Цвет и количество колец приведены в таблицах 2-3, а схема нанесения на чертеже 1.

Таблица 2 — Цвета предупреждающих колец
Образцы сигнальных цветов	Наименование сигнальных цветов	Свойство транспортируемого вещества
	Красный	Легковоспламеняемость, огнеопасность и взрывоопасность
	Желтый	Опасность или вредность (ядовитость, токсичность, способность вызывать удушье, термические или химические ожоги, радиоактивность, высокое давление или глубокий вакуум и др. )
	Зеленый	Безопасность или нейтральность

Таблица 3 — Количество предупреждающих колец
Группа	Количество предупреждающих колец	Транспортируемое вещество	Давление в кгс/см²	Температура в °С
1	Одно	Перегретый пар	До 22	От 250 до 350
		Горячая вода, насыщенный пар	От 16 до 80	Св. 120
		Перегретый и насыщенный пар, горячая вода	От 1 до 16	От 120 до 250
		Горючие (в том числе сжиженные и активные газы, легковоспламеняющиеся и горючие жидкости)	До 25	От минус 70 до 250
		Негорючие жидкости и пары, инертные газы	До 64	От минус 70 до 350
2	Два	Перегретый пар	До 39	От 350 до 450
		Горячая вода, насыщенный пар	От 80 до 184	Св. 120
		Продукты с токсическими свойствами (кроме сильнодействующих ядовитых веществ и дымящихся кислот)	До 16	От минус 70 до 350
		Горючие (в том числе сжиженные и активные газы, легковоспламеняющиеся и горючие жидкости)	От 25 до 64	От 250 до 350 и от минус 70 до 0
		Негорючие жидкости и пары, инертные газы	От 64 до 100	От 340 до 450 и от минус 70 до 0
3	Три	Перегретый пар	Независимо от давления	От 450 до 660
		Горячая вода, насыщенный пар	Св. 184	Св. 120
		Сильнодействующие ядовитые вещества (СДЯВ) и дымящиеся кислоты	Независимо от давления	От минус 70 до 700
		Прочие продукты с токсическими свойствами	Св. 16	От минус 70 до 700
		Горючие (в том числе сжиженные и активные газы, легковоспламеняющиеся и горючие жидкости)	Независимо от давления	От 350 до 750
		Негорючие жидкости и пары, инертные газы	Независимо от давления	От 450 до 700

Черт. 1

При необходимости нанесения колец желтого цвета на трубы с газом (желтые) или с кислотами (оранжевые) их читаемость будет затруднена. Для этого случая ГОСТ 14202 предусматривает выполнение на предупреждающих кольцах каемки черного цвета шириной не менее 10 мм.

Аналогичное требование распространяется в случае нанесения колец зеленого цвета на трубопровод с водой (также зеленый) — по краям колец наносятся каемки белого цвета шириной не менее 10 мм.

Упростить работу по нанесению цветных предупреждающих колец на трубопроводы могут самоклеющиеся маркировочные ленты, которые при необходимости уже могут содержать каемки необходимого цвета.

Однако, ещё более эффективным является применение лент, которые одновременно имеют цвет фона, соответствующего группе транспортируемого вещества и необходимые предупреждающие кольца. В этом случае стоимость и скорость нанесения опознавательной окраски трубопроводов значительно снижается.

Пример маркировки трубопроводов самоклеющимися лентами

Обязательным элементом опознавательной окраски является размещение в доступных местах помещений или площадки предприятия схем и плакатов с указанием соответствующих требований ГОСТ 14202.

Для конкретизации веществ, транспортируемых по трубопроводам и их параметров, необходимо применение маркировочных надписей или щитков согласно требований ГОСТ 14202. Щитки должны содержать наименование вещества, направление его движения, а также соответствующие знаки опасности. Цвет, форма, размер и шрифт надписи должен соответствовать требованиям вышеупомянутого стандарта.

Ознакомиться с ассортиментом маркировочной продукции для трубопроводов.

Маркировка труб в Петрозаводске | ОнегаМеталл

Стандартизированная маркировка труб применяется при работе с металлопрокатом на станочном или ручном оборудовании, при эксплуатации металлоизделий, при компоновке типов материалов в проектировании. Свойства труб из стали или чугуна по ГОСТу выясняются, исходя их марки материала. Документально маркировка стальных труб отражается в общем для партии продукции документе с указанием технико-эксплуатационной информации, или трубы маркируются отдельно и поштучно – каждый экземпляр.

Регламент маркировки труб

Правила и предписания по маркировке трубного металлопроката регламентируются ГОСТом. Так, трубы сечением ≤ 483 мм сопровождаются общим пакетом документов на всю партию без маркировки каждого отдельно взятого экземпляра. Если поставлять трубы в розницу, маркировку следует наносить на всех трубах без исключения. Данные о параметрах, свойствах, марках труб требуются в таких случаях:

При проведении единичной или массовой механической обработки продукции;
При организации сварочных операций;
При возникновении нестандартных условий эксплуатации изделий.

Стальная труба изготавливается из разных марок стали, обрабатывается по разным технологиям, получает защитные покрытия, и все эти воздействия влияют на свойства конечной продукции. Любая трубная продукция должна быть промаркирована согласно требованию покупателя и ГОСТ. Для маркировки используются такие способы:

Горячее или холодное клеймение труб;
Электрография;
Электрокаплеструйная маркировка;
Маркировка несмываемой краской.

Какие трубы подлежат маркировке

Для водопроводных магистралей и продуктоводов маркировка важна в силу экологичности продукта и наличия спецтребований к трубам. В ГОСТ закреплены условия по укладке магистрали, ограждению трассы, по давлению в трубах и т.д.

При маркировке труб указываются следующие минимальные сведения:

Марка стали или код сплава согласно классификации;
Размеры трубы;
Производитель проката.

Для труб, работающих с агрессивными средами в технически сложных условиях, указывается класс, номер партии, ГОСТ.

Предложения от ОнегаМеталл по маркировке труб

Металлопрокат от компании ОнегаМеталл в Петрозаводске – это продукция брендовых российских производителей, поэтому поставщик гарантирует качество сертифицированной и промаркированной продукции. Заказать маркировку трубных изделий или промаркированную партию труб можно на сайте компании, выбрав позицию товара в каталоге готовой продукции.

Доставка заказа по Республике Карелия и в близлежащие регионы – транспортом поставщика. Актуальная стоимость услуг и продукции указана в прайсе и на странице товара. Условия поставок и услуги доставки трубного проката к месту назначения указаны на сайте предприятия. Связаться с отделом продаж можно по указанным телефонам, по форме обратной связи или электронной почте. Для удобства клиентов существует услуга обратного звонка и онлайн чат.

Другие услуги по обработке металлопроката

Покраска металла

Подробнее

Снятие фаски

Подробнее

Шлифовальные работы

Подробнее

Цинкование металла

Подробнее

Рубка металла гильотиной

Подробнее

Резка металла болгаркой

Подробнее

Сверление отверстий

Подробнее

Гибка металла

Подробнее

Дробеструйная обработка

Подробнее

Грунтовка металла

Подробнее

Пескоструйная обработка

Подробнее

Резка металла газом

Подробнее

Грунтовка труб

Подробнее

Круговая резка металла

Подробнее

Сварочные работы

Подробнее

Плазменная резка металла

Подробнее

Ленточнопильная резка

Подробнее

Резка металлопроката

Подробнее

Маркировка труб полипропиленовых.

Как узнать свойства и характеристики полипропиленовых труб по маркировке

ГлавнаяПолМаркировка труб полипропиленовых

Учимся расшифровывать маркировку полипропиленовых труб

Маркировка полипропиленовой трубы, несет в себе важную информацию о составе трубы и ее применении. Профессионалы легко могут прочитать и быстро выбрать нужную трубу для водоснабжения или отопления, не переплачивая денежные средства заказчика.

Но что делать, если вы сами хотите произвести монтаж водопровода на даче или в доме? В этой статье мы поговорим как правильно читать маркировку на трубах и сделать верный выбор, сэкономив деньги.

Как правило, в самом начале маркировки трубы идет название фирмы-изготовителя.

Затем обозначают тип полипропилена:

1 тип – обозначается PPH. Данная труба изготавливается из гомополипропилена. Сфера применения: в холодном водоснабжении, вентиляции, в промышленных целях, например, для перекачки агрессивных сред и прочее.
2 тип – обозначается PPB. Изготавливается из блоксополимера. Сфера применения схожа с первым типом, однако данная труба допускается для монтажа теплого пола.
3 тип – самый популярный среди монтажников и потребителей, его обозначают PPR. Кстати, многие теряются при виде маркировки PPR и PPRC и начинают думать, в чем отличия. На самом деле они абсолютно одинаковые. В последнее время изготовители стали применять маркировку PPR отказавшись от последней буквы. Изготавливается из рандомсополимера и может применяться для монтажа холодного, горячего водоснабжения, в различных типах систем отопления.

Кстати, цвет трубы тут не играет никакой роли, это лишь краситель, который добавляют производители. Исключением является труба с черным оттенком, которая защищена от ультрафиолета.

Рядом с маркировкой типа полипропилена также можете найти маркировку, обозначающую, что это комбинированная труба, например, с прослойкой алюминия (AL) или стекловолокном (FB или Fiber). Обе такие трубы отлично подходят для систем отопления.

Затем мы можем увидеть маркировку давления (PN).

На какое давление рассчитана труба:

PN10 – номинальное давление 10 атмосфер, данная труба подходит для холодного водоснабжения с температурой до +20°C.
PN16 – номинальное давление 16 атмосфер, применяется для холодного водоснабжения и подачи воды с температурой не превышающей +60°C.
PN20 – номинальное давление 20 атмосфер, применяется для холодного, горячего водоснабжения с рекомендуемой температурой не выше 75 – 80°C данные трубы можно применять и для систем отопления с максимально допустимой температурой 95°C, но необходимо учитывать, что срок службы трубы будет заметно меньше.

PN25 – номинальное давление 25 атмосфер, если вы видите такой параметр, это может означать, что труба армированная алюминиевым слоем и применяется для систем горячего водоснабжения и отопления с рабочей температурой не превышающей +95°C.

Следом за всеми этими данными идет маркировка диаметра трубы и толщины стенки: например, 20х3,4 что в переводе означает: 20 – это внешний диаметр трубы в мм (полипропиленовые трубы всегда обозначают внешний диаметр), 3,4 – это толщина стенки в мм.

Также в маркировки трубы могут присутствовать такие данные как: нормативный документ, дата выпуска, номер партии и др.

У разных производителей порядок маркировки может отличаться от вышеуказанного, суть этого не меняется.

Еще мы хотим обратить особое внимание на то, чтобы при выборе трубы обращали внимание на ее график температур и давления, ведь вся эта маркировка с условными обозначениями PN10, PN16, PN20… указана при температуре в +20°C.

Если у вас температура теплоносителя равняется +75°C, то максимальное давление не должно превышать 6 атмосфер.

Конечно, паниковать не стоит, если вдруг по каким-либо причинам у вас скакнет давление до 8 или 10 атмосфер при заданной температуре, с трубой ничего не случится, ее не разорвет — просто, чем дольше воздействие критических температур и давлений, тем меньше срок службы трубы.

protruby.com

Маркировка полипропиленовых труб

Трубы из полипропилена выпускают с различными техническими характеристиками, которые отображаются в специальной маркировке.

Для того чтобы избежать ошибок при выборе необходимых труб для горячего или же холодного водоснабжения, а также и для отопления, нужно иметь представление о той маркировке, которая на трубу нанесена и является как бы ее паспортом.

Номинальное давление

Буквы PN обозначают номинальное давление. Оно выражается в барах (кг/см2). PN – это неизменное номинальное внутреннее давление воды с температурой 20 градусов Цельсия, выдерживаемое трубами безотказно в течение 50 лет.
Больше всего распространены полипропиленовые трубы PN 25, PN 20, PN 16 и PN 10. Тут нужно учесть то, что чем толще у трубы стенка, то тем выше будет обозначение PN. Маркировка полипропиленовых труб для отопления обозначена PN 20 и PN 25. Также они подходят и для обустройства горячего водоснабжения.
Некоторые производители изготовляют трубы, на которых идет синяя продольная полоса для холодной воды (PN 10). Красная полоса на трубах говорит о том, что они предназначаются для воды горячей (PN 20). Есть таблицы, по которым рассчитывается срок службы трубы, руководствуясь данными по температуре воды и ее давлению. Чем будет выше давление и если температура воды выше 20 градусов, тем меньше прослужит труба.

Обозначение материала

Разные изготовители труб используют различные обозначения. Но буквы РР всегда свидетельствуют о том, что трубы сделаны из полипропилена. Если вы увидели обозначения РРН, РР-тип 1 или же РР-1, то это изделие изготовлено из первого типа полипропилена – гомополимера. Обозначения РР-тип 2, РР-2, или РРВ – трубы сделаны из блоксополимера. Однако лучшим признан рандом сополимер: РР-3, PPR, PP-random, PPRC.
Маркировка полипропиленовых труб для водоснабжения холодной воды будет обозначена РРН. Такие трубы применяются и при прокладке вентиляции. Трубы, маркированные РРВ, находят свое применение в центральном и автономном отоплении и холодном водоснабжении.
Трубная продукция с маркировкой PPR распространена больше всего благодаря своей повышенной теплостойкости. Поэтому они подходят и для горячей воды, и для холодной, а также для отопительных систем разнообразного вида.

Маркировка полипропиленовых труб

Что еще обозначено в маркировке

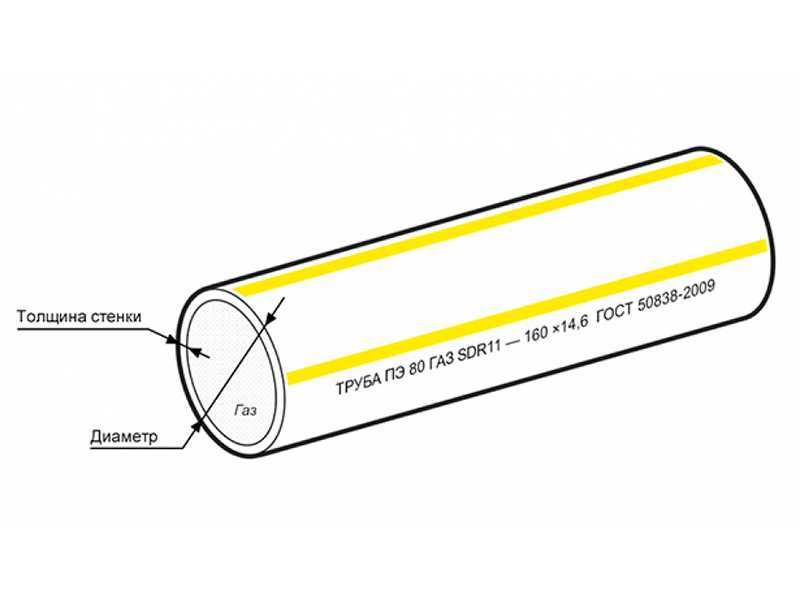

Диаметр трубы и минимальный размер ее стенок. Специально принятая схема для этого обозначения похожа на нашу метрическую систему мер. Диаметры трубы обозначены в миллиметрах цифрами – от 10 и до 1200 мм.
Дата выпуска, номер партии и другое. Сведения в 15 цифрах обозначены двумя последними цифрами года, когда трубы были изготовлены, месяц и номер декады года, номер смены, номер партии, машины и производственной линии.
Товарная марка изготовителя продукции, информация о сертификате. Также имеется информация о присвоении знака качества производителю труб, который подтверждает способность выпускать изделия по национальному стандарту, обозначение материала, который применяется в производстве.

Видео: Предназначения полипропиленовых труб

truba-info.ru

буквы и цифры, использование, характеристики и цвет, виды, инструкция по упрощению монтажа

Каждое изделие чтобы его идентифицировать не только визуально, но и по техническим характеристикам имеет определенное обозначение. Касается это и труб ПВХ. Маркировка полипропиленовых труб дает расширенную информацию о назначении, сроке эксплуатации, изготовителе и пр. Подробнее, ниже.

Буквенные и цифровые символы

Если начать конкретно с тех обозначений, которые нанесены на данный материал, то их достаточно много и представлены они изготовителями на сайтах, где детально инженерным стилем описываются все свойства того или иного изделия. Наша задача перевести эти технические выкладки на доступный рядовому обывателю (мужчине или женщине) язык.

Тем не менее, маркировки наиболее часто используемых труб в обустройстве жилых строений будут указаны и расшифрованы.

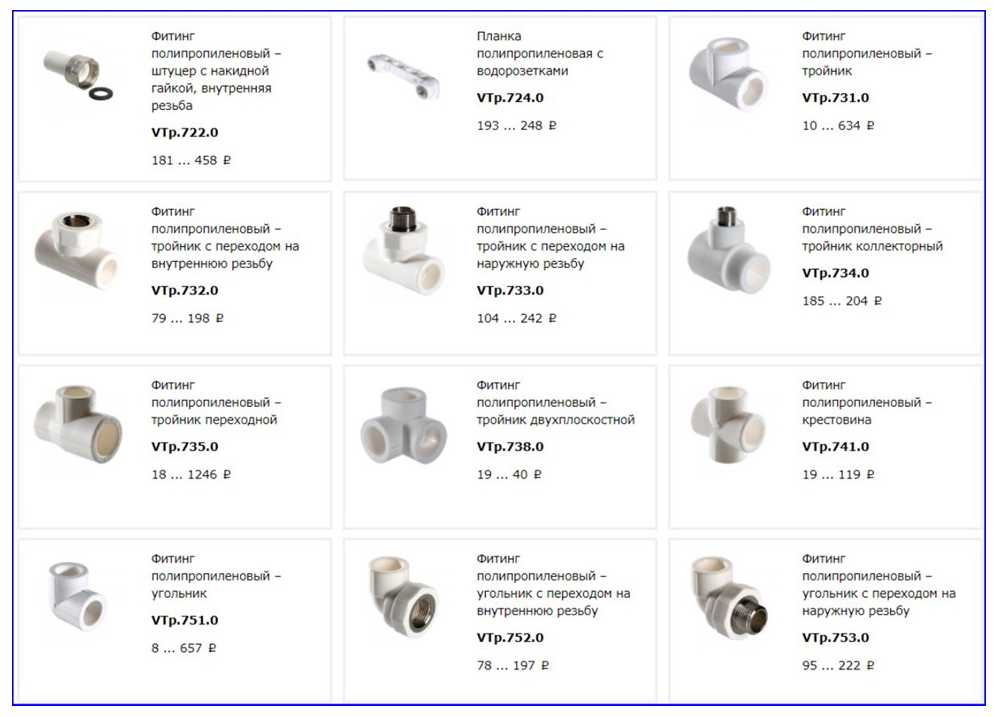

Полипропиленовая труба с фитингами

Маркировка полипропиленовых труб указывает на:

Давление (кг/см2), которое может выдерживать труба в течение длительного срока. Обозначается «PN».

Чем толще стенка трубы, тем выше будет ее цифровое обозначение. Например, PN 20, PN 25. Чаще всего они применяются для отопительных систем и подачи горячей воды.

Иногда, кроме этого обозначения (зависит от производителя) продольно наносится синяя или красная полоса, для холодной или горячей воды соответственно.

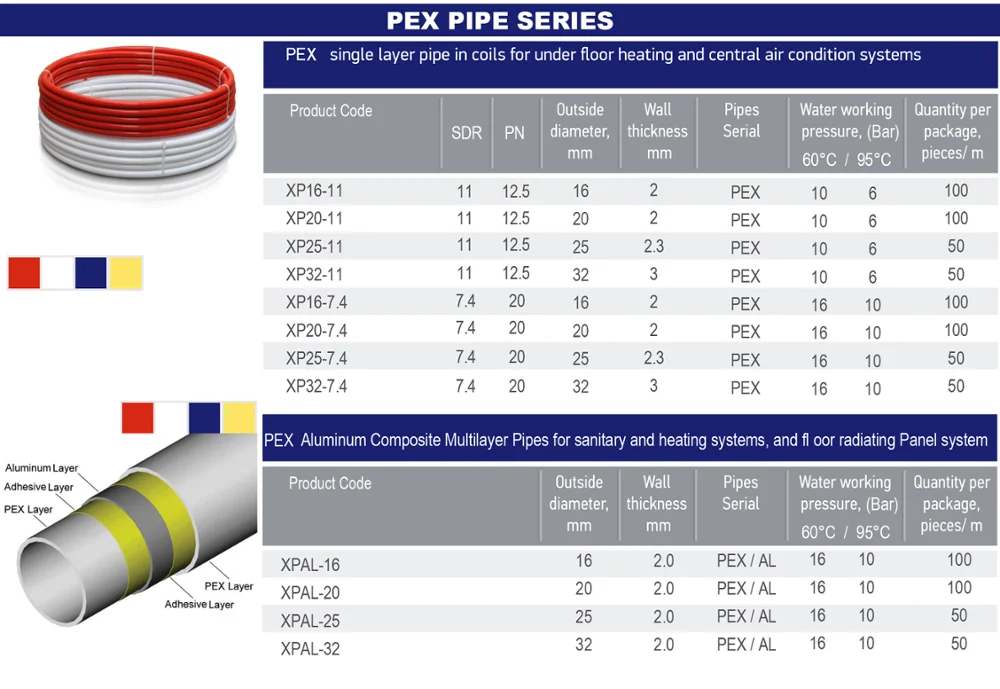

Материал и структура. Для описания этих характеристик имеются целые таблицы. Чтобы выполнять бытовые работы по дому (монтаж магистралей поставки в жилье воды и отопительной системы) достаточно знать основные обозначения.

однослойная структура «S»
многослойная «M»
термоизолированная «TI»
огнестойкая «HI»
полипропиленовый материал обозначается «PP»
полипропилен с повышенным давлением«PP-RP»
сшитый полиэтилен«PEX»
алюминий «AL»

Помимо таких специфических обозначений часто можно увидеть, что маркировка содержит данные:

о сечение, толщине стенок,
об изготовителе,
номер партии выпуска, дата, серия и пр. (15 цифр),
данные о наличии сертификации.

Эти сведения помогут самостоятельно выбрать необходимый материал.

Маркировка на трубах

Сферы использования

Помимо вышеприведенных данных существует еще один вид обозначения, который показывает, где можно монтировать, укладывать полипропиленовые трубы. Она представлена небольшим схематичным рисунком. Например. Может быть изображен домик, где волнистыми линиями (горизонтальными, вертикальными, внизу или вверху) показано возможное применение, то есть: теплый пол, теплые стены, водоснабжение и пр.

Полный перечень применения следующий:

Питьевые водоводы.
Отопительные трубопроводы.
Водоснабжение.
Теплые стены, теплый пол.
Применение в промышленной инфраструктуре.
Орошение сельхозугодий.
Спортивные сооружения (бассейны, поля).
Судостроение.
Для пожарной безопасности.

Полимерные материалы, и в том числе трубы, широко вошли во все сферы нашей жизни, но из этого списка для населения насущными являются: маркировка, указывающая на возможность установки отопительной системы и магистрали водоснабжения.

Качественные характеристики и цвет изделий

Говоря о предпочтении материала для монтажа трубопроводов любого назначения, выбор будет идти не между металлическими, металлопластиковыми образцами, а именно среди ПВХ изделий, которыми сейчас насыщен строительный рынок.

Разнообразие труб

Анализируя весь ассортимент представленной продукции не нужно ориентироваться на цвет, если у вас планируется скрытая коммуникация. В продаже имеются трубы и комплектующие к ним (соединительным части и детали) в белом и сером исполнении. Разницы между свойствами такого материала нет. Поэтому цвет – это ваше дизайнерское предпочтение.

Разновидности и предназначение каждого из видов

Имеются армированные и неармированные трубы.

ПВХ материал, из которого они изготавливаются, обладает тепловым удлинением, свойством, присущим и другим продуктам аналогичного назначения.

В качестве определения можно сформулировать следующим образом.

Тепловое удлинение – это свойство трубы, которое при воздействии высоких температур проявляется как линейное расширение. В этом существенное отличие между простым полипропиленовым изделием и армированным.

Именно неармированная полипропиленовая труба имеет высокий показатель теплового расширения. В цифрах можно представить как 150 мм на 10 метров магистрали при перепаде температуры в 1000С. Данный фактор надо обязательно учитывать при монтаже трубопроводов и делать отступы с различными инженерными решениями по компенсации теплового удлинения.

Либо можно не отягощать себя разными изысками, а использовать армированную пропиленовую трубу. Армировка значительно снижает указанный коэффициент.

Среди всех разновидностей такого продукта наиболее стабильной является труба со стекловолоконной составляющей, показатели которой в разы меньше 1,5 см на 10м.

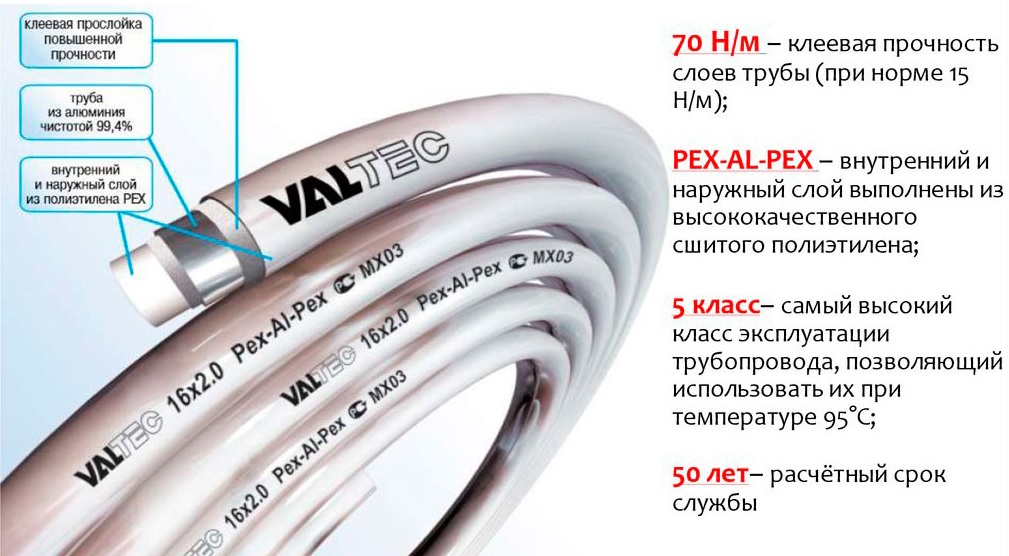

Кроме того, имеется целая группа изделий с алюминиевой фольгой в качестве компенсатора. Эти образцы применяются при установке системы обогрева. Маркировка полипропиленовых труб для отопления показывает, какие виды комбинаций использованы при изготовлении.

Выбор подходящей трубы

Наружный вариант представляет собой изделие, «обернутое» алюминиевым покрытием. Концы такой «обертки» не спаиваются, иногда (в варианте комбинированном с прозрачным полиэтиленом можно даже увидеть скрытую внутри часть, армированную фольгой, края которой не смыкаются и имеют зазор). Лента фольги, которая применяется при изготовлении таких образцов, является тем самым компенсатором теплового расширения. К укреплению самой трубы отношения не имеет.
Существует разновидность, когда труба состоит из двух составляющих почти равных между собой – полипропилен и армирование.
Гибридный вариант, когда труба состоит из трех компонентов. Внешний слой полипропиленовый, затем фольга в качестве компенсатора и полиэтилен.

Маркировка полипропиленовых труб для водоснабжения поможет с выбором материала для проведения работ по обустройству системы подачи воды. Прочность любых армированных образцов одинакова. Обращать внимание надо на их способность компенсировать тепловое удлинение.

Самым хорошим вариантом для подвода водоснабжения (холодного) является выбор простой полипропиленовой трубы. Освоение процедуры пайки системы с этого изделия позволит приобрести необходимый навык, а в последующем сравнить и оценить удобство работы с данным изделием.

Кроме того, использование такой трубы является положительным в плане финансовых затрат (довольно бюджетный вариант).

Магистраль трубопровода холодной воды, выполненная с применением этого материала, уменьшает риск брака при монтаже или в процессе эксплуатации.

Если это делается своими руками, то разница между работой с армированным материалом и простыми полипропиленовыми трубами без дополнительных слоев, ощущается даже в том случае, когда нет большого опыта работы.

Использование труб, армированных стекловолокном для подвода горячей воды, является беспроигрышным вариантом, поскольку именно этот материал надежен, практичен, удобен и имеет большой компенсационный коэффициент. Отличный выбор для отопительной системы (пайка не требует дополнительной обработки, счистки фольги, соединительных конца трубы с фитингом, не будет «гулять», провисать и выскальзывать из крепежных клипсов).

Остальные образцы не являются такими универсальным, что делает их менее востребованными.

Упростить процесс монтажа за счет правильного выбора расходных материалов

Итак, монтаж. Наиболее простой в обращении и удобной в работе является неармированная пропиленовая труба. Ее однородная структура дает возможность беспрепятственного соединения с муфтами, фитингами и пр. Такой же практичной в обращении является изделие, армированное стекловолокном, которое плавится хорошо и не требует дополнительных обработок.

Для варианта соединения труб, армированных алюминием, имеются некоторые особенности. И инструкция действий – подготовки и соединения такого материала пошагово выглядит следующим образом:

Алюминий, расположенный на наружном слое в месте соединения (вхождение в муфту или фитинг) нужно обязательно зачистить. Иначе о добротном сцеплении говорить не приходится. Компенсаторная фольга просто не даст довести наружный слой пропилена до состояния «склеивания». Но это не повод отказываться от применения такого вида трубы, ибо имеется специальное зачистное приспособление, которое устранит данное неудобство.
Если речь идет о внутренней армировке, то такую трубу надо будет также зачистить. Приспособление уберет алюминиевую фольгу, а кроме того, еще торцует трубу, то есть сделает срез под прямым углом.

Когда наружный слой сплавляется с внутренним и заходит в фитинг, зачищается компенсаторная фольга от попадания влаги. Если срез соединяемых частей будет неровным, возможно некачественное спаивание деталей, что со временем может спровоцировать попадание влаги под наружный слой. Отсюда образование пузырей, деформация и как итог необходимость замены участка поврежденной трубы, в худшем варианте с несколькими бракованными зонами – замена трубопровода полностью.

Полипропиленовые трубы стали настоящим прорывом в обустройстве инженерных систем в быту, отличной альтернативой металлическим изделиям, которые не так долговечны в эксплуатации (коррозия) и затратны финансово.

Именно поэтому все большее количество желающих улучшить бытовые условия выбирают трубы ПВХ.

Технология современного производства выстроена так, что вместе выпускаются всевозможные соединительные детали (муфты, фитинги, крепежные клипсы и пр.). Закупка комплектующих одного производителя создаст дополнительное удобство при ведении работ.

aqua-sovet.ru

Маркировка полипропиленовых труб и значения буквенно-цифровых символов

Буквенные и цифровые обозначение на трубах обозначают их технические характеристики, и для того чтобы выбрать оптимальные комплектующие для прокладки и монтажа какого-либо вида систем, важно разбираться в маркировке и уметь ее расшифровывать.

Для чего нужна маркировка

Согласно постановлению Правительства РФ №55 от 19.01.1998 каждый продавец обязан предоставить покупателю в положенный срок достоверную информацию о товаре.

Маркировка, как правило, нужна для того, чтобы можно было проконтролировать не только рабочие характеристики трубы, но и ее качество, а также определиться со сферой применения, для которой подходит то или иное изделие.

Информация, отражаемая в маркировках, содержит:

значок стандарта качества;
товарный знак производителя;
показатели предельного давления;
диаметр;
материал изготовления;
назначение изделия;
дата изготовления;
номер партии.

Это почти исчерпывающие сведения, позволяющие определить какие из них можно использовать для водопроводов, а какие для отопления или других видов систем.

Базовая и дополнительная маркировка

Базовая маркировка содержит важные показатели, от которых зависит сфера ее применения:

название материала, использованного для изготовления трубы;
диаметр трубы;
уровень номинального давления.

Базовых показателей обычно достаточно, чтобы определить, какую трубу выбрать для того или иного вида трубопровода.

Дополнительная информация включает в себя:

соответствие изделия с международным техническим регламентом;
торговая марка или знак производителя;
знак качества;
номер партии и дата, когда она выпущена.

Эти сведения редко влияют на выбор потребителей, но дают исчерпывающую информацию о товаре, пожалуй, единственный параметр — торговая марка производителя, которая также может влиять на предпочтения, когда покупатель выбирает изделие того производителя, которому доверяет, или тому, кто лучше зарекомендовал себя на рынке.

Расшифровка показателей начинается с толкования буквенно-цифровых обозначений.

Расшифровываем буквы и цифры

Обычно для их описания используют таблицы, которые охватывают обширную область применения труб, начиная монтажом магистралей поставки воды и заканчивая отопительными системами. Человеку, специальность которого не связана со строительством, достаточно знать лишь базовые значения:

S – труба из однослойные структуры;
M – труба из многослойной структуры;
TI – термоизолированные структуры;
PP – полипропилен;
PP-RP – полипропилен, выдерживающий повышенное давление;
PEX – сшитый полипропилен;
AL – алюминий.

Буквы PP всегда означают полипропилен, при этом эти трубы делятся на типы:

PPB – трубы повышенной ударопрочности, их применяют в области напольных отопительных систем и систем холодного водоснабжения;
PPH – трубы, диаметры которых отличаются увеличенным размером (для систем вентиляции и холодного водоснабжения;
PPR – универсальный тип труб, их можно использовать и для горячего и для холодного водоснабжения, а также в системах отопления благодаря способности выдерживать высокие t.

Обратите внимание! Особый тип пропилена, который предназначен для транспортировки жидкости под t +95 °C.

Показатели давления

Обозначаются аббревиатурой PN и цифрой, указывающей на максимально допустимое давление при использовании. С увеличением толщины увеличивается ее цифровое обозначение: PN10 — это труба, способная выдерживать давление в 10 атмосфер, а PN25 — соответственно, 25 атмосфер.

Чем выше цифровые показатели, тем более надежной считается труба при воздействии высоких температур, следовательно тем более высокие показатели t она может испытывать.

Это важно! Вне зависимости от указанного давления, выдерживать и служить на протяжении долгого времени труба может лишь при определенных температурных пределах.

Большинство случаев, когда необходимо обратить внимание на уровень давления, связаны с применением в отопительных системах.

Следом идет сечение и толщина стенок в миллиметрах, например — 20 x 3.4 (первая цифра — это диаметр по внешней стенке, а вторая — ее толщина).

Кроме того, маркировка включает:

информацию об изготовителе;
номер партии, дата выпуска — обычно 15 цифр, где две последних — это год выпуска, далее — месяц, декада, номера смены, машины и линии производства;
наличие сертификата.

Разные производители могут использовать разный порядок символов, но это не меняет суть.

Класс эксплуатации

Широкое применение полипропиленовых труб подразумевает конкретный класс эксплуатации.

Полипропиленовая продукция обязана соответствовать всем параметрам инженерной системы, которую вы намереваетесь реализовать. Именно поэтому важно обращать внимание на класс эксплуатации, который составлен согласно ГОСТ Р 52134-2003. Подробнее о классификации:

класс 1 – водоснабжение до 60°С;
класс 2 – водоснабжение до 70°С;
класс 3 – напольное отопление до 60°С;
класс 4 – напольное и радиаторное отопление до 70°С;
класс 5 – радиаторное отопление до 90°С;
класс XB – холодное водоснабжение.

Обычно класс указан на маркировке конкретной трубы либо в технической документации.

Сфера применения

Некоторые производители добавляют обозначения, которые показывают, как и где можно монтировать ПП трубы. Эти данные представляют собой схематичный рисунок.

Цвет и качественные характеристики

Полипропиленовые трубы разделены на различные цвета, которые имеют конкретные характеристики. Создано это для удобства сортировки как в магазине, так и непосредственно при организации работ. Существуют изделия четырех цветов:

белые — используются при водопроводных коммуникациях, потому как их проще сваривать, а это значительно уменьшает время на монтаж;
серые — используются при монтаже водопровода и централизованных или индивидуальных систем отопления. По техническим характеристикам являются улучшенной версией белых труб;
черные — чаще всего задействованы для строительства канализационных коммуникаций и дренажных систем, устойчивы к ультрафиолетовым излучениям и агрессивной среде;
зеленые — имеют низкую стоимость, а спектр использования ограничен приусадебными участками.

Несмотря на базовые знания о полипропиленовых трубах, которые можно почерпнуть из маркировки изделий, нужно понимать, что при недостаточности опыта и знаний, лучше обратиться за помощью к специалистам.

infotruby.ru

Маркировка полипропиленовых труб: расшифровываем основные обозначения

Современный рынок строительных материалов, в том числе и разных типов труб, постоянно пополняют новые изделия, и каждый из них имеет маркировку, которая позволяет получить достаточно много полезной информации о рабочих параметрах, качестве этих изделий. В полной мере это относится и к полипропиленовым трубам, которые уже стали привычными и часто применяются как в быту, так и на производстве.

Именно маркировка полипропиленовых труб не позволит ошибиться при выборе нужного варианта таких изделий. Разобраться в ней совсем несложно, но это позволит контролировать процесс подборки труб для работы в конкретных условиях, не полагаясь на чужие суждения.

Маркировка на полипропиленовых трубах

Разнообразие изделий

У столь ходового товара, как полипропиленовые трубы есть как отечественные, так и зарубежные производители, и их классификация осуществляется по разным параметрам:

По типам, которых насчитывается всего 4:
- Первый. Изготавливается из гомополипропилена и обозначается РРН. Поскольку они обладают высокой прочностью, то сферой их использования являются системы холодного водоснабжения, вентиляции и др.
- Второй тип — РРВ, который изготавливают из блоксополимера. Его используют так же, как и изделия, относящиеся к первому типу, а также при создании теплых полов.
- Самый распространенный третий тип. Для его изготовления необходим такой вид сырья, как рандомсополимер. Сфера использования обширна: от напольного отопления до водоснабжения горячей и холодной водой.
- Особый вид, который можно эксплуатировать в достаточно сложных условиях — достижении внутренней средой высоких температур ( до 950с). Обозначается РРs.

Цветовые решения полипропиленовых труб

По цветовой гамме:
- серые;
- белые;
- черные;
- зеленые.

Никаких серьезных различий цвет изделия не имеет. Исключение составляет черный цвет, который свидетельствует о максимальной защищенности от ультрафиолета.

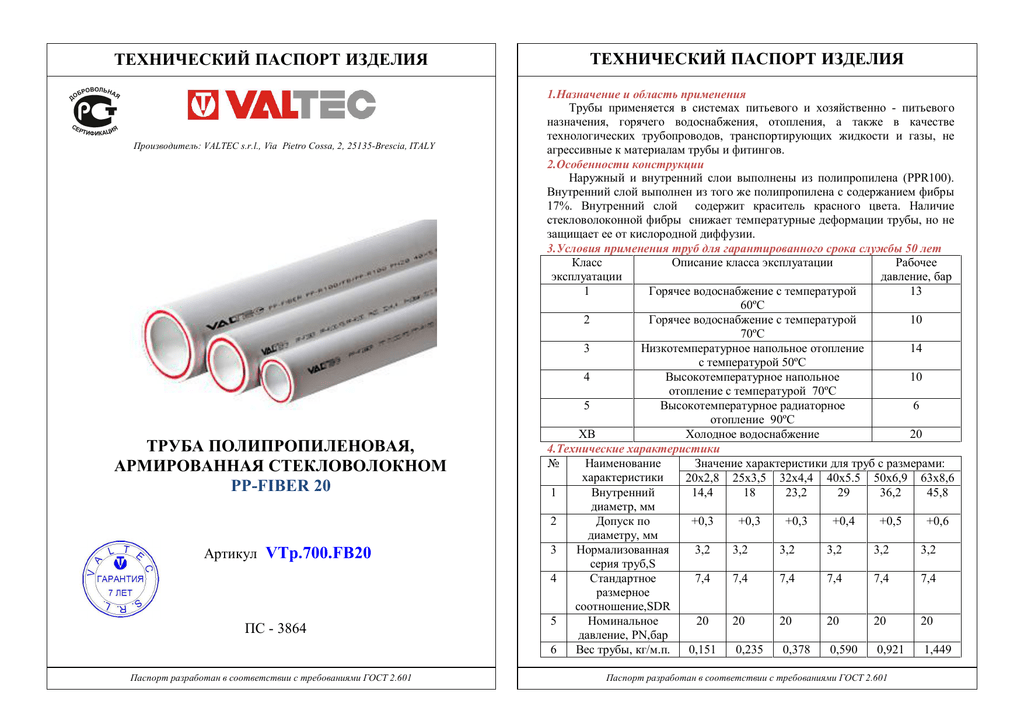

Полипропиленовые трубы, армированные стекловолокном

Полипропиленовые трубы бывают обычными либо армированными разными видами материалов: стекловолокном либо алюминиевой фольгой.

Все эти характеристики, а также и множество других, отражается в маркировке этих изделий, способность получить все необходимую информацию о таких изделиях будет не лишней.

Что означает аббревиатура, нанесенная на этот вид изделий

Базовая маркировка

Она довольно информативна и соответствует международным стандартам.

Обозначение полипропиленовых труб дает возможность непрофессионалу выбрать нужное изделие, руководствуясь следующими данными:

Название материала, который используется для изготовления труб, где буква В обозначает блокспополимер, Н — гомополимер и R — это рандом сополимер. Далеко не все производители используют именно их, но сочетание РР всегда указывает на то, что труба из полипропилена. Другие же варианты обозначения понятны интуитивно, например, пользующийся особой популярностью рандом сополимер может быть указан так: PP-random, PPRC.
Наружный диаметр трубы и минимальная толщина ее стенки. Указывают ее в миллиметрах, при этом диаметр изделий достаточно разнообразен — от 10 до 1200 мм.

Обозначение основных показателей на трубе

Величина номинального давления. Приводиться в барах и обозначается PN. Этот параметр указывает, при каком уровне этого показателя изделие сможет прослужить 50 лет. Наибольшее распространение получили полипропиленовые трубы, у которых это значение находиться в пределах от 10 до 25.

Очень важно помнить закономерность: чем выше значение номинального давления, тем должна быть толще стенка трубы.

Дополнительная информация

В маркировке полипропиленовых труб, помимо вышеуказанных сведений, можно найти следующие важные критерии:

Информация о соответствии изделия техническим регламентам, в том числе и международным.
Производитель продукции — его торговая марка либо знак.
Наличие знака качества, что свидетельствует о том, что продукт соответствует требованиям национального стандарта, а также его название и номер.
Сведения о применяемой технологии и классификация по MRS – признаку (минимальной длительной прочности).
Номер партии, дата выпуска изделия и много другой интересной информации, которые зашифрованы в 15 цифрах, где две последние цифры — это год изготовления.

Особенности выбора изделий для системы отопления в частном доме

Этот важный процесс можно разделить на следующие этапы:

Создание проекта отопления. Его можно сделать и самостоятельно, но только при условии, что имеете достаточный уровень знаний в этой области. В противном случае, разумнее всего обратиться в профильную организацию.

Схема отопления частного дома

Рассчитать необходимый диаметр труб, а также их длину. Чрезмерный диаметр труб уменьшает давление в системе ниже нормативных значений, а это приводит к тому, что отопительные приборы не обеспечивают нужный уровень тепла. Другая крайность – чрезмерно маленький диаметр, что становится причиной шума в помещении и неэффективной работы системы. Следует иметь в виду, что на разных участках системы можно использовать трубы различного диаметра, это экономически целесообразно и очень практично.
Остается только приобрести нужные марки полипропиленовых труб, тщательно изучив их маркировку, и приступать к сборке.

Чтобы система отопления, которую вы хотите установить самостоятельно, работала долго и эффективно, то целесообразно изучить разновидности армированных труб, их особенности и технические характеристики.

Важность маркировки полипропиленовых труб сложно переоценить, поскольку она дает достаточно полную и достоверную информацию об изделии, понятную даже тем, кто не является профессионалом в данной сфере. Разобраться в ней не сложно, нужно только желание и немного времени, чтобы понять некоторые особенности и запомнить основные термины.

www. emomi.com

Обозначение полипропиленовых труб на чертежах и маркировка

Содержание статьи:

Обозначение полипропиленовых труб на чертежах

Существуют правила обозначения полипропиленовых труб на чертежах, они общие для всех видов труб, не только из полипропилена. Ниже представлены таблицы основных элементов трубопровода водоснабжения и отопления:

Трубные узлы:

Трубные соединения:

Элементы трубопровода водоснабжения и отопления:

Маркировка полиропиленовых труб

В зависимости от технических характеристик полипропиленовых труб, назначение и область применения у них разная. Поэтому при выборе трубы нужно обращать внимание на их маркировку.

Некоторые маркировки разных производителей могут различаться между собой, но основные распространенные мы здесь разберём.

PP– означает, что труба изготовлена из полипропилена;

Полипропилен имеет свои разновидности, поэтому после двух первых символов присутствуют еще символы:

PPH, PP-тип1, либо PP-1 означает, что труба сделана из гомополимера. Назначение таких труб это холодное водоснабжение и вентиляции;
PPB, PP-тип2, либо PP-2, материалом таких труб является блоксполимер. Применяется для холодного и горячего водоснабжения и отопления.
PPR, PP-random, либо PPRC, разновидность такого полипропилена является рандом сополимер. Это один из лучших его разновидностей, является универсальным в применении из-за его термостойкости.
PN–обозначение рабочего давления внутри трубы, при котором она может эксплуатироваться. Существуют трубы PN 10, PN 16, PN 20, PN 25. Соответственно цифры означают давление, которое измеряется в кг/см2. Здесь нужно уточнить, что разрешенное давление указанное маркировкой при условии температуры в 20 C. Трубы с PN20, PN25, как правило, могут использоваться в горячем водоснабжении и отоплении. Чем выше этот показатель, тем толще стенка трубы. Некоторые производители полипропиленовых труб дополнительно наносят на всём протяжении трубы красную или синюю полосу. Соответственно синяя полоса означает для холодной воды, а красная для горячей.

Кроме всего прочего производители наносят дополнительную информацию в виде контактной информации фирмы производителя, номер партии, линию производства, дату и время производства и другую не столько важную информацию.

domotopil.ru

Маркировка полипропиленовых труб: отопления, водопровода и водоснабжения

Во время ремонта инженерных сетей производится замена труб, которые должны быть подобраны в соответствии со способом использования и своим предназначением. Исчерпывающую информацию можно найти непосредственно на изделии. Данные о способе производства, исходных материалах, конструкции и использовании можно получить из маркировки. Именно эта информация будет использоваться, когда нужно найти полипропиленовые трубы для отопления, лежащие на складе без упаковки. О том, как расшифровать надпись, нанесенную на трубу, и пойдет речь.

Обозначение и расшифровка

Металлопластиковые и полипропиленовые трубы первыми начали изготавливать немцы и итальянцы, именно эти предприятия провели стандартизацию маркировки трубных изделий нового поколения. Строка, которая наносится на торец трубы, содержит все необходимые данные о сферах применения и рабочих характеристиках.

Расшифровка маркировок

Обозначение имеет формат, показанный на фото, и последовательно описывает технические параметры изделия.

Расшифровка кода маркированного изделия:

производитель;
классификация трубы;
номинальное давление;
диаметр и толщина стенки;
тип эксплуатации;
допустимое давление;
принятый стандарт.

Классификация

Современные полипропиленовые трубные изделия и крепления (фитинги) делят обычно на 4 типа, буквы аббревиатуры содержат зашифрованную информацию о материалах, из которых состоит послойная структура.

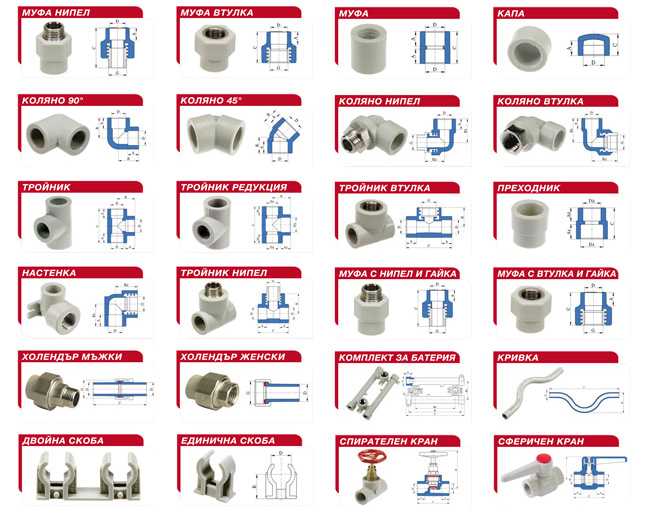

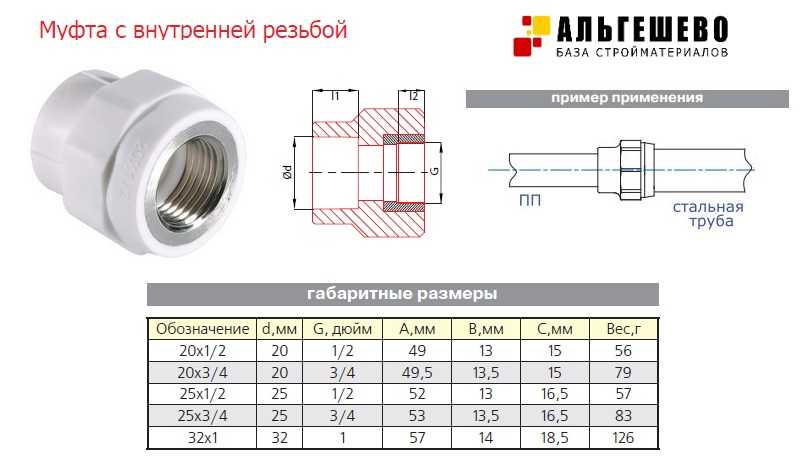

Различные виды фитингов

Данные имеют следующий вид:

PP – обозначает, что труба полипропиленовая;
H – гополимер;
S – сополимер;
R – рандомполимер.

Для мастера информативная и запоминаемая информация содержится только в первых двух буквах. Проще всего запомнить полное обозначение используемого послойного материала и его назначение.

Базовая маркировка полипропиленовых труб для водоснабжения:

РРН – изделия для вентиляционных каналов или холодной воды;
PPR – изделия для горячего/холодного водоснабжения и отопления;
РРВ – изделия, выдерживающие гидроудар, применяются для монтажа теплых полов, не очень горячей воды и прокладки водопровода для холодной воды;
РРВ – для высокотемпературного отопления с рабочей температурой до 95°С.

Полипропиленовые черные трубы

Полипропиленовые изделия выпускаются в белой, серой, зеленой и черной цветовой гамме, но цвет не маркируется. Однако для прокладки на солнце используют именно черные трубы, которые максимально защищены от ультрафиолета.

Данный набор обозначений является необходимым минимумом для любого мастера, выбор в зависимости от типа работ сделать несложно. Маркировка полипропиленовых труб для водопровода – РРН или PPR, для уличного использования приобретают в черном цвете.

Безусловно, выпускается продукция с разным диаметром. В зависимости от типа и сечения изменяется и цена изделия. По этой причине стоимость стоит уточнять с учетом исходных параметров, которые рассчитаны на определенные условия эксплуатации.

Таблица классификации полипропиленовых труб

Давление в системе

Давление в системе указывается после обозначения PN, именно при данном значении давления выбранная категория изделий сможет прослужить свой срок эксплуатации, а именно – 50 лет. При этом нужно сверять обозначение непосредственно с тем, что вы видите. Чем более высокое рабочее давление заложено в характеристиках, тем больше будет толщина стенки.

Давление также влияет на выбор:

PN10 и PN16 – это категория с тонкой стенкой для холодного водоснабжения, обычно давление в системе не превышает 10 и 16 бар;
PN20 – используются для монтажа холодного и горячего водопровода, функционирующего при температуре до +65°С и давлении до 20 бар. Их не применяют для систем отопления;
PN25 – маркировка трубных изделий для отопления и высокотемпературного горячего водоснабжения, это дополнительная маркировка армированных полипропиленовых труб (стекловолокно или фольга).

Полипропиленовые трубы с маркировкой PN20

Для водоснабжения классически используется тип PN20. Однако если у вас в системе повышенное давление или другие пограничные условия эксплуатации, можно использовать армированные версии.

Армированная продукция

Изготовление армированных труб и фитингов имеет свои особенности. Они имеют трехслойную структуру, между слоями полипропилена определенного типа проходит армирующий слой (стекловолокно или алюминий), благодаря чему пластиковые системы приравниваются по прочности к железным. Самыми прочными и долговечными считаются изделия со стекловолоконным слоем. Маркировка полипропиленовых труб, армированных стекловолокном, имеет такой вид – PPR-FB-PPR. Визуально их легко отличить по толщине стенки и наличию ярко окрашенной серединной вставки. Это и есть слой стекловолокна.

Дополнительные данные: расшифровка

Шифр содержит ряд дополнительных данных, например, о производителе и стандартах, которые помогут в монтаже водопровода по выбранным характеристикам:

Соответствие регламентам выбранного стандарта;
Знак качества, если производство прошло процесс стандартизации;
Шифр технологии производства;
Классификация по MRS, лабораторные испытания на прочность;
Номер партии, дата производства, а также год изготовления – последние две цифры.

Конечно же, такая продукция не имеет рекомендованного срока хранения, но только при соблюдении условий складирования. В противном случае вы можете столкнуться с тем, что изделия по каким-то причинам утратили свои качества. В этом отношении наиболее критична высокая температура, которая может привести к разрушению материала.

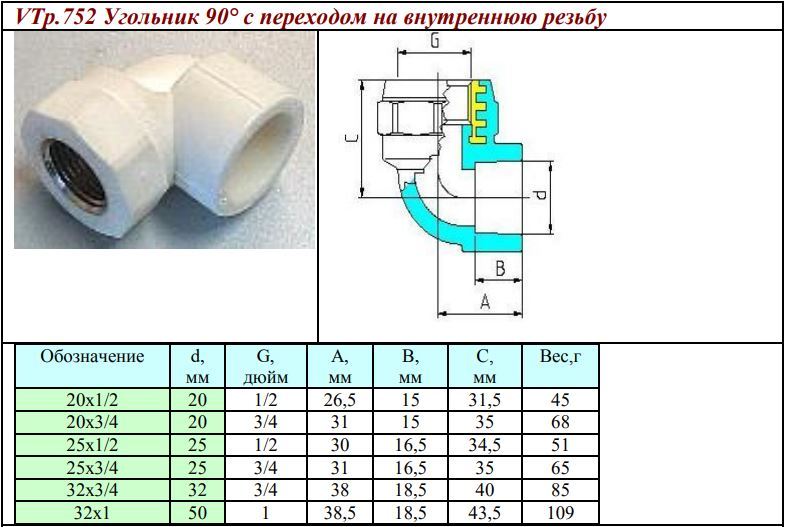

При выборе обязательно обращайте внимание на фитинги. Соединения должны обеспечить нужный уровень прочности.

trubygid.ru

Пол на лагах
Использование стеклопластиковой арматуры
Самовыравнивающаяся смесь для пола расход на 1 м2
Обвязка напольного котла
Насыпные полы
Полимерная тротуарная плитка
Окно в пол в
Как выровнять пол в деревянном доме
Полимерпесчаные изделия
Утепление бетонного пола
Как отполировать оргстекло

маркировка, виды, производители + особенности выбора © Геостарт

Рубрика: Сантехника, водопровод и канализация

Кабель для обогрева водопроводной трубы: маркировка, виды, производители + особенности выбора

Разновидности греющих кабелей

Различают кабели нагревающие резистивные и саморегулирующиеся . Основная их характеристика — удельное тепловыделение, выражаемое в количестве теплоты, приходящейся на погонный метр.

Кабель может содержать в себе несколько составляющих, объединенных в единую систему.

Греющий кабель отличается от традиционного функциональностью. Он не транспортирует ток, а потребляет его. Сопротивление в нем регулируется в зависимости от температуры, которую нужно поддерживать

Монтируют его на коммуникации одним из двух методов — вдоль трубопровода и путем внутренней установки. На выбор метода влияют конкретные обстоятельства.

Вид #1 — резистивный кабель

Принцип функционирования основан на свойстве металлов прогреваться при прохождении по ним электрического тока. Нагревается здесь металлическая жила, а само устройство можно сравнить с длинным кипятильником. Особенностью таких кабелей является стабильное количество выделяемого тепла при любой наружной температуре.

В этом кроется и главный их недостаток — невозможность экономии электроэнергии. Расход ее будет одинаковым и при +1 °C, и при — 18 °C снаружи, если не оснастить систему терморегулятором и датчиками температуры.

Такие провода нельзя располагать вплотную друг к другу, также при укладке необходимо исключить их пересечение. В противном случае — перегрев и все вытекающие из него последствия. В свою очередь, греющий кабель резистивного типа бывает трех видов — одно- и двухжильный, а также зональный.

Двужильные более дорогие, чем одножильные, но, несмотря на это, пользуются большей популярностью. Это объясняется тем, что в силу их конструктивных особенностей при подключении не возникает сложностей.

Резистивный кабель прогревается одинаково по всей длине. Если условия эксплуатации меняются, он не может к ним адаптироваться

Двужильные изделия имеют мощность 15,6 Вт/м при максимальной температуре 90⁰. Одножильный кабель характеризуется мощностью 20 – 30 Вт/м. Температурный предел — 120 °C.

Основное отличие одно- и двужильных изделий заключается в способе подключения. У двужильного провода один из концов заглушен, а с противоположной стороны — простой электрический шнур со стандартной вилкой, предназначенной для включения в розетку 220 В.

Одна из жил в нем отвечает за нагрев, а вторая служит проводником электрического тока. Провода одножильные подключают обоими концами, а это несколько неудобно.

Особенностью резистивного провода первых двух видов является и то, что его нельзя разрезать. Он просто становится неработоспособным, поэтому приобретенный кабель нужно укладывать полностью.

Зональный термокабель представляет собой несколько усовершенствованную структуру. Между его жилами имеются нагревающие спирали. Они расположены так, что шнур с определенным шагом можно раскраивать на отрезки.

Кабель резистивный зональный обладает уникальными свойствами. Тогда как обычные резистивные кабели нарезать нельзя, зональный в процессе монтажа можно раскроить на нужные отрезки

С перегоранием проводника на каком-то участке такого изделия, возникнет зона холода, но сама система функционировать не перестанет.

Вид #2 — саморегулирующийся греющий кабель

Параллельно расположенные проводники в саморегулирующемся кабеле разделены полупроводящей матрицей с нагревательным элементом в сердцевине. Он и излучает тепло постоянно, а по проводникам только проходит ток. Сам кабель имеет вид ленты. Его можно разрезать в любом месте без риска возникновения участка холода.

По своему конструктивному исполнению этот тип греющего изделия являет собой гибкий ТЭН. Верхняя полимерная оболочка является общей защитой. Металлической оплетке, следующей за ней, отведена роль заземления, экрана, защиты от внешних воздействий. Витые проводники и матрицу защищает термопластичная обмотка

В зависимости от окружающей температуры теплоотдачу кабеля можно регулировать, хотя подстроиться под внешнюю среду может и самостоятельно.

Он повышает мощность при падении температуры внутри трубы и отключается, когда она растет. Так как количество отдаваемого тепла нормируется, изделие никогда не перегревается. Саморегулирующий кабель обладает большой прочностью, хорошо держит ударные нагрузки, устойчив к влаге и агрессивной химии.

Для подогрева трубопроводной магистрали саморегулирующийся кабель — оптимальный вариант. Он регулирует температуру таким образом, что участок, находящийся в месте с более низкой температурой, нагревается больше. На температуре остальных зон это не отражается

Из-за того, что в составе полимер-диэлектрика, из которого изготовлена матрица саморегулирующего кабеля, имеется проводящий тонкодисперсный материал, возможна корректировка температуры.

Происходит это следующим образом:

габариты матрицы уменьшаются при понижении температуры;
в проводнике образуется большее число токоведущих цепей;
используемая мощность, а следовательно, и тепловыделение, увеличиваются.

Служит этот кабель долго — около 10 лет. При перехлесте он не перегревается, поскольку мощность в этом районе становится минимальной. При нарезке кабеля изменится полная мощность сегмента, а нагрев останется прежним.

Лучшие производители греющего кабеля

Кабели для нагрева производят многие компании как отечественные, так и зарубежные.

Наибольшей популярностью у производителей пользуются изделия компаний:

Nelson;
Lavita;
Ensto;
Devi;
Veria;
Raychem;
ЧТК.

Рассмотрим особенности продукции этих компаний подробней.

Место #1 — NELSON LIMITRACE

Входящая в концерн Emerson (США) компания специализируется на производстве саморегулирующихся термокабелей. Продукция известна высоким качеством, т.к. в процессе производства подвергается многоступенчатому контролю. На завершающем этапе проводится тестирование на старение.

Срок службы кабеля NELSON без потери мощности составляет около 20 лет. Для защиты от мороза водопроводных труб применяют такую марку шнура, как NELSON LIMITRACE HLT210-J.

Он имеет следующие характеристики:

действующую температуру, ограничивающуюся 120 °C;
максимальную длину — до 115 м;
электропитание — 220-240 В;
мощность — 32 Вт/м.

Марка NELSON LIMITRACE HLT212-J также может быть использована для обогрева водопроводной трубы . Отличается она от предыдущей немного большей мощностью (37 т/м) и длиной — максимум 105 м.

Кабели Nelson Limitrace выпускают в двух вариантах. Если в обозначении присутствуют символы JT, наружная изоляция выполнена из полиолефина. Буква J в обозначении указывает на изоляцию из фторполимера

Чем меньше длина кабеля Nelson, тем больше его мощность. Так, мощность NELSON LIMITRACE HLT215-J — 46 Вт/м, но длина всего 95 м. NELSON LIMITRACE HLT218-J имеет длину 80 м, а мощность 56 Вт/м.

Место #2 — DEVI и Veria

Датская компания Danfoss, выпускающая изделия под брендом DEVI, поставляет на рынок несколько вариантов греющих проводов — одно- и двужильные, а также саморегулирующиеся. Каждый из видов имеет свое предназначение.

Они пластичны, имеют длительный срок службы, надежны, экологичны. Изделия имеют фиксированную длину, поэтому ни резать, ни наращивать их область нагрева нельзя. Все эти манипуляции возможно осуществлять только с «холодным концом». Кабель Devi имеет надежную изоляцию, достаточную для применения в любых условиях мощность.

Изделия линейки Devi-Pipeguard 10 оснащены изоляцией из пищевого пластика, поэтому могут быть установлены внутри трубы для транспортировки питьевой воды

Продукция Veria, дочернего предприятия датской компании Danfoss, имеет такие же высокие качественные характеристики, как изделия DEVI, но цена их ниже. Мощность кабеля — 20 Вт/м, длина от 10 до 125 м. Производитель дает гарантию на свой греющий кабель не менее 12 лет.

Место #3 — компания Lavita

Lavita — компания южнокорейская. Саморегулирующиеся кабели этого производителя применяются как в быту, так и для защиты трубопроводов на промышленных объектах. Фирма всегда выполняет свои договорные обязательства, четко соблюдает систему качества, поэтому ее продукция очень востребована на рынке.

Для внутреннего обогрева трубопроводов , транспортирующих воду для питья, применяют пищевой кабель Lavita HPI 13-2 CT. Он отличается высокой гибкостью, что гарантирует легкий монтаж. Фторополимер, из которого выполнена наружная изоляция, совершенно безопасен в плане экологии.

Безвредной является и лазерная маркировка, она не растворяется в воде. Большой срок службы и экономное энергопотребление обеспечивает гибкое изменение мощности.

От аналогичной продукции кабель Lavita отличается высокой стойкостью к механическим и температурным воздействиям. Заявленная мощность актуальна и после многих лет эксплуатации

Номинальная мощность кабеля — 13 Вт/м, максимальная температура 65 °C. Длина цепи обогрева зависит от температуры включения и составляет 51 – 108 м максимум.

Место #4 — производитель Ensto

Нагревательные провода Ensto, выпускаемые международным концерном Ensto, созданным в Финляндии, выделяются высоким качеством.

Они обеспечивают безопасность и энергоэффективность, гарантируют защиту водопроводов от замерзания . Изделия просты в монтаже, удобны в эксплуатации, долговечны, т.к. в производстве используются высококачественные компоненты.

На фото кабель Ensto EFPPh3. Он спасает водопроводы от замерзания путем состыковки их с питающим кабелем и вилкой. К терморегулятору его подключать не обязательно. Подходит для установки в трубе с водой для питья

Для использования в быту наиболее часто применяют кабельный набор Ensto Plug’n Heat. Это саморегулирующийся кабель мощностью 90 Вт, протяженностью 10 м. Предельная рабочая температура — 65 °C. Возможен монтаж как внутри трубы, так и извне.

Место #5 — компания Raychem

Для защиты от замораживания водопроводной трубы сравнительно малого сечения наиболее подходящим вариантом является кабель Raychem ETL. Он оснащен тефлоновой оболочкой, подходит как для наружного, так и внутреннего монтажа.

Теплоотдачу кабель регулирует исходя из окружающей температуры. В воде при 5 °C имеет мощность 20 Вт/м, при монтаже поверх металлической трубы при той же температуре мощность уменьшается вдвое. Кабель сертифицирован для применения в водопроводах с питьевой водой.

Главное преимущество кабелей Raychem — их длина. Из-за широкого выбора по этому параметру всегда можно подобрать нужную. Существует также два варианта по мощности: 230 и 400

Кабель Райхем FroStop Blask пригоден для наружного применения. В этом случае он имеет мощность 18 Вт/м при 0 °C. При монтаже в холодной воде его мощность повышается до 28 Вт/м.

Саморегулирующий FroStop Green номинальной мощностью 10 Вт/м, GM-2X (18 Вт/м) также применяют для защиты водопроводной трубы.

Место #6 — отечественные производители

Чуваштеплокабель — отечественная компания, созданная 18 лет назад. Выпускает термоизделия под торговой маркой ЧТК . Греющие кабели созданы с учетом всех передовых разработок европейских компаний. По качеству они не уступают зарубежным, а цена их ниже.

Компания Ekkotec , поставляющая продукцию под торговой маркой HBS , также производит большой ассортимент нагревающих кабелей.

«Тепловые системы» — объединение компаний, производящих кабели греющие под торговым знаком TS-HEAT .

На предприятии установлено новейшее оборудование, позволяющие выпускать обширную линейку кабелей обогрева высокого качества. Базой саморегулирующихся изделий является высокотехнологичная полупроводниковая матрица.

Маркировка греющего кабеля

Зная, как расшифровать обозначение греющего кабеля, можно безошибочно подобрать для себя подходящий вариант.

По всей длине греющего электрокабеля для водопроводной трубы нанесена маркировка. Здесь есть основные размеры. Указана также и страна-производитель

Так, маркировку, нанесенную на саморегулирующийся кабель Raychem, 10BTV2-CR можно прочитать так:

10 — мощность в Вт/м;
BTV2 — марка кабеля, предназначенного для напряжения 220 — 240 Вт;
CR — указывает на то, что в конструкцию кабеля входит луженная медная оплетка и наружная полиолефиновая изоляция.

На присутствие медного экрана и внешнего изоляционного слоя в конструкции кабеля указывают и буквы СТ, CF . Если этих символов в маркировке нет, тогда это полуфабрикат.

На кабелях, поставляемых «Тепловыми системами», из обозначения можно узнать тип оболочки. Аббревиатура TSA…P указывает на наличие атмосферостойкой оболочки из полиолефина.

А вот TSA…F — говорит о том, что оболочка кабеля выполнена из коррозионно-устойчивого фторполимера.

Если саморегулирующийся кабель не имеет экрана, его класс защиты 0 (ноль). Применять его можно только в условиях отсутствия влаги, токопроводящей пыли и не противоречащих п. 1.1.13 ПУЭ .

Обычно производители предоставляют таблицы. По ним можно сориентироваться относительно расхода мощности на метр погонный трубы. При установке кабеля в трубу в среднем расходуется 10 Вт/м, а при наружном монтаже — минимум 17 Вт/м

Маркировка кабеля без оплетки может выглядеть следующим образом: SRL 30-2 . В этом случае это кабель марки SRL, мощностью 30 Вт/м, запланированный на напряжение 220 В.

В маркировке HS-FSM2 также отсутствуют символы CR, что говорит о том, что у этого кабеля нет экрана.

Критерии выбора кабеля

Подбор греющего кабеля по всем правилам предусматривает учет нескольких критериев:

конструктивные особенности;
тип внешней изоляции;
температурный класс;
сечение водопроводной трубы;
мощность;
производитель.

Внешне этот вид продукции мало отличается друг от друга, но разные марки кабеля имеют свои индивидуальные характеристики. Они различны, что можно хорошо проследить при подробном рассмотрении каждого критерия.

Критерий #1 — особенности конструкции кабеля

Прежде всего, при выборе следует уделить внимание конструктивным особенностям греющего шнура. Так, саморегулирующийся кабель, кроме двух медных токопроводящих жил и матрицы, может иметь изоляцию, оплетку, наружную оболочку.

Оплетка повышает механическую прочность изделия. Если на термокабеле ее нет, это изделие эконом класса.

Функционирование саморегулирующегося кабеля осуществляется за счет того, что величина электрического сопротивления матрицы адаптируется под температуру окружающей среды. Когда холодно, оно уменьшается, а величина тока растет

Присутствие на рынке саморегулирующегося кабеля, не оснащенного медной оплеткой, а также наружной изоляцией, нередкое явление. Это снижает безопасность изделия, надежность и противоречит общепринятым нормам. Фактически это не кабель, а только его заготовка.

Критерий #2 — внешняя изоляция провода

Вид внешней изоляции также имеет большое значение. Для защиты домашнего водопровода вполне подойдет изолирующий слой, выполненный из полиолефина.

Для производственных условий больше подойдет фторполимер в качестве внешней изоляции. Для прокладки кабеля в трубе нужна изоляция из фторопласта.

Чтобы улучшить характеристики греющего кабеля, увеличивают толщину наружной изоляции и никелируют медную оплетку. Материал изоляции должен обладать повышенной стойкостью к влаге и ультрафиолету

Есть рекомендации и относительно толщины изоляции в зависимости от диаметра трубы. При его величине 15 или 20 мм оптимальная толщина изолирующего слоя — 20 мм. Для сечения 25 и 32 мм оптимальная толщина изоляции 30 мм. Для водопроводных труб сечением 40, 50, 65 мм толщина изоляции должна равняться диаметру изделия.

Критерий #3 — температурный класс кабеля

Температурный класс является следующим по важности оценочным показателем при выборе греющего кабеля. Изделие низкотемпературное может прогреться до 65 °C при удельной мощности нагрева максимум 15 Вт/м. Такое изделие больше подойдет для трубопровода небольшого сечения.

Термокабель, нагревающийся до 120 °C, с максимальной мощностью 33 Вт/м относится к среднетемпературным. Его используют для труб среднего диаметра.

Кабель, нагревающийся до 190 °C, при мощности от 15 до 95 Вт/м, для домашнего водопровода лучше не использовать вовсе. Его применяют в промышленных условиях, где проложен водопровод большого диаметра.

Критерий #4 — выбор по мощности

Важно, при выборе термокабеля исходить из величины сечения водопроводной трубы и по ней выбирать подходящую мощность.

Специалисты рекомендуют ориентироваться на следующие параметры:

диаметр трубопровода 1,5-2,5 см — мощность 10 Вт/м;
2,5-4 см — 16 Вт/м;
4-6 см — 24 Вт/м;
6-8 см — 30 Вт/м;
Более 8 см — 40 Вт /м.

Выбор мощности невозможен и без учета материала трубы. Если она выполнена из полимеров, то кабель по мощности не должен выходить за пределы 17 Вт/м. Иначе водопровод может выйти из строя из-за перегрева.

Последний критерий — производитель кабеля. Лучше заплатить немного дороже, но зато система будет работать, как часы.

Решая вопрос приобретения греющего кабеля для своей водопроводной магистрали, нужно исходить из конкретных условий, опираясь на технические и эксплуатационные характеристики .

Если подходить к выбору с финансовой стороны, то дороже обойдется саморегулирующийся вариант. Оправдывает такой выбор высокая надежность и немалая экономия электроэнергии.

автор

Родионов Эмиль

Трубы водопроводные полиэтиленовые ПНД в Санкт-Петербурге оптом

Характеристики и технология производства

Все реже в современном строительстве трубопроводов используется знакомые нам всем металлические трубы. Трубы водопроводные ПНД – вот новый стандарт, на который сегодня переходят все инженерные компании и строительные организации.

Это не удивительно. ПЭ (полиэтиленовая) труба более долговечна и неприхотлива. Благодаря своему составу, имеет малый вес, что значительно облегчает транспортировку и укладку. Такая труба обладает отличными характеристиками эластичности и устойчивости к деформации.

На практике, их применение означает отсутствие нарушений целостности трубопровода в виде трещин и протечек в течении нескольких десятилетий, а также легкость установки и сбора, надежность соединений и ответвлений с помощью сварных технологий или электросварных фитингов.

Для производства водопроводных труб используется полиэтилен низкого давления. Наиболее часто – ПЭ 100, как самый прочный, реже – ПЭ 80, практически не используется – ПЭ 63. Данные марки гарантируют отличную прочность и надежную защиту от разумного перепада температур и наружных агрессивных сред. Малый диаметр труб (от 20 – 110 мм), укладывается в бухты от 50 м. От 110 мм поставляется отрезками по 12 м. Показатели давления – от 5 до 16 МПА. На наружной стенке трубы обязательная маркировка в виде синей полосы.

Фотографии водопроводных труб ПНД

Нажмите на нужную фотографию для просмотра в увеличенном режиме с описанием.

To play, press and hold the enter key. To stop, release the enter key.

Водопроводные полиэтиленовые трубы со склада в Санкт-Петербурге

У нас вы можете купить ПНД трубы водопроводные диаметром от 20 мм до 1600 мм. Трубы для водопровода диаметром от 20 до 50мм производятся и отгружаются бухтами. От 63 до 110 мм могут быть как в отрезках так и в бухтах, а от 110 мм отгружаются только отрезками по 6м, 12м, 13м. Все трубы имеют паспорта, сертификаты и сан.эпидем.заключение. Возможно вас также заинтересуют трубы для газопровода или трубы технические ПНД. Наши квалифицированные специалисты помогут подобрать необходимую Вам продукцию. У нас вы сможете приобрести все изделия по оптовым ценам. Ознакомиться с ними не сложно. Достаточно скачать наш прайс-лист

Но, чтобы не тратить свое время на подсчет стоимости каждой позиции, можно в форме заказа, ввести собственные контактные данные. Наши сотрудники свяжутся с вами с вами в ближайшее время. Это позволит нам уточнить требуемые технические характеристики, получить необходимую информацию в отношении комплектации и сделать вам выгодное предложение. Заказ можно оформить в любое наиболее удобное для вас время.

Или просто позвоните нам в рабочее время по тел +7(812) 339 00 12

При заказе через сайт дополнительная скидка для новых клиентов составит 5%.

Для постоянных клиентов действуют скидки и условия установленные персональным менеджером.

Вводя свои контакты в данной форме, вы даете соглашение на обработку персональных данных. читать текст соглашения

Трубы водопроводные ПЭ 100 и ПЭ 80 и их характеристики

ПНД расшифровывается как полиэтилен низкого давления. Изначально поступает на производство в виде гранул, при расплавке которых при давлении в 20 атмосфер и температуре около 150 °С в специальные формы и отливают саму трубу. Вполне естественно, что такая труба в основном наследует химические и физические свойства исходного материала и приобретает некоторые новые.

Огромный срок эксплуатации (более 100 лет) с возможностью вторичной переработки.
Отсутствие коррозии.
Неизменность всех линейных и радиальных измерений в процессе эксплуатации
Малая теплопроводность.
Высокая степень эластичности.
Выдерживает замерзание воды в трубопроводе.
Легкость материала.
Способность выдерживать гидравлические нагрузки
Высокая степень экологии.
Простота установки.

Водопроводные полиэтиленовые трубы ПЭ100 и ПЭ 80 рекомендованы к применению, в основном, для организации систем водопровода и канализации.

Если трубы предполагается эксплуатировать для питьевого водоснабжения, то они должны иметь все необходимые сертификаты и быть изготовлены из полиэтилена, разрешённого для контакта с питьевой водой.

ПЭ 100 используют, большей частью для магистральных линий, предназначенных для транспортировки холодной воды.

Марка ПЭ 80 – идеальный вариант для водопровода небольшого сечения – до 90 мм.

Технологии монтажа

Для соединения труб для водопровода используется несколько основных методов:

Стыковая сварка или сварка «встык» – требует наличия сварочного оборудования и квалифицированного персонала. При соблюдении всех технологических требований качество шва в месте соединения не уступает по прочности самому изделию. Разрешается сваривать встык водопроводные трубы, изготовленные исключительно из одной марки ПЭ, одинакового диаметра и SDR. Полиэтилен обладает отличной свариваемостью, а качество работы можно определить визуально по наличию единого сварного. Монтаж водопроводных труб стыковой сваркой не требует дополнительных деталей и может применяться при температурах от – 15°C зимой до +45°C летом.

Электромуфтовое соединение водопроводных труб – выполняется с помощью электромуфты и подразумевает применение фитингов с закладными нагревательными элементами. Подробнее об электросварных фитингах можно узнать тут. Узел рассчитан на давление в системе до 16 Атмосфер, экономически немного менее выгоден чем сварка встык, но прост и может быть незаменим при определенных обстоятельствах.

Трубы ПНД

На Главную

Этикетки для маркировки труб | Creative Safety Supply

Стандарт маркировки труб ANSI/ASME A13.1 требует, чтобы предприятия маркировали свои трубы в соответствии со специальными рекомендациями. К ним относятся назначенные цвета, размеры, стрелки направления, а также размер и стиль текста. Наличие единой системы маркировки труб на вашем предприятии облегчает сотрудникам, обслуживающему персоналу и аварийно-спасательным службам быстрое принятие соответствующих мер.

Приобретайте этикетки, соответствующие стандарту ANSI/ASME, а также этикетки, соответствующие цветовому коду аммиачных трубопроводов IIAR. Выберите метки с текстом, цветами и стрелками, необходимыми для ваших приложений.

Изготовьте собственные этикетки для маркировки труб.

Упростите свой проект по маркировке труб с помощью комплекта LabelTac ^® Pro X для маркировки труб.

Начните здесь

Бесплатная электронная книга по маркировке труб

19 страниц экспертных таблиц, нормативной информации, советов и многого другого.

Загрузите свою копию ›

Сортировать по: Избранные товарыСамые новые товарыЛучшие продажиОт A до ZZ до ABПо обзоруЦена: по возрастаниюЦена: по убыванию

Этикетки с маркировкой труб являются обязательными, если на вашем объекте есть какие-либо трубопроводы. Эти специальные этикетки не только облегчают идентификацию содержимого труб, но и требуются OSHA для защиты ваших рабочих от опасных химических веществ. .. Подробнее
Этикетки для маркировки труб с печатью на заказ
Продажа: $2,25
Предварительно напечатанные этикетки для маркировки линий сжатого воздуха Сжатый воздух используется при высоком давлении и может нанести травму человеку, если он или она не знает, что находится в трубе. Используйте наши предварительно напечатанные этикетки для маркировки труб и воздухопроводов, чтобы информировать рабочих о трубах и воздухопроводах… Подробнее
Сжатый воздух
Продажа: $2,25
Резюме Радон — это химический элемент, содержащийся в некоторых зданиях и шахтах. OSHA, MSHA и другие правила требуют, чтобы все трубы были маркированы, включая линии сброса радона. Используйте наши готовые этикетки, чтобы быстро и легко маркировать радоновые вентиляционные трубы и… Подробнее
Радон Вент
Продажа: $2,25
Этикетки для труб природного газа 2 PSI Заводы могут быть опасными, особенно те, которые используют природный газ. Наши предварительно напечатанные этикетки для труб природного газа 2 PSI будут указывать, какой PSI природного газа находится в трубе. Применение простое: просто снимите и наклейте на чистую, сухую… Подробнее
2 фунтов на квадратный дюйм, природный газ
Продажа: $2,25
Резюме Маркировка труб природного газа очень важна, потому что утечка природного газа может привести к взрыву или даже к болезни или смерти от вдыхания. Покажите, что содержится в трубах, с помощью наших предварительно напечатанных этикеток для маркировки труб. Определите, какого размера этикетки вы… Подробнее
Природный газ
Продажа: $2,25
Этикетка для трубопровода природного газа 5 фунтов на квадратный дюйм Заводы могут быть опасны, особенно те, которые используют природный газ. Наши предварительно напечатанные этикетки с маркировкой 5 фунтов на квадратный дюйм для природного газа дадут понять, какой фунт на квадратный дюйм природного газа находится в трубе. Применение простое: достаточно отклеить… Подробнее
5 фунтов на квадратный дюйм, природный газ
Продажа: $2,25
Этикетки для труб: вода для пожаротушения Промышленные объекты могут быть опасны, и этикетки для маркировки труб необходимы для обеспечения безопасности сотрудников и обслуживающего персонала. Эта этикетка предназначена для труб, содержащих воду для пожаротушения. Наша предварительно напечатанная вода для пожаротушения… Подробнее
Вода для пожаротушения
Продажа: $2,25
Предварительно напечатанные этикетки для маркировки труб: возврат охлажденной воды На многих заводах, фабриках и производственных объектах необходимо определять различные источники воды. Эта этикетка возврата охлажденной воды будет отображать информацию о направлении и источнике, чтобы помочь… Подробнее
Возврат охлажденной воды
Продажа: $2,25
Этикетки для маркировки городских водопроводов Информируйте сотрудников и подрядчиков о том, какая труба какая, с помощью одной из наших предварительно напечатанных этикеток для маркировки труб. Эти наклейки указывают на то, что в трубе находится городская вода. Напечатано с помощью нашего самого продаваемого принтера LabelTac® Industrial… Подробнее
Городская вода
Продажа: $2,25
Этикетки для труб: газ высокого давления Промышленные объекты могут быть опасны, но маркировка труб может помочь обезопасить сотрудников и обслуживающий персонал. Наши предварительно напечатанные этикетки для газа высокого давления точно указывают, что содержится в трубе. Напечатано на нашем… Подробнее
Газ высокого давления
Продажа: $2,25
Этикетки для водопроводных труб Некоторые рабочие места опасны, и эти этикетки на водопроводных трубах гарантируют, что люди знают, что содержится в трубах, чтобы они могли вести себя соответствующим образом. Эти готовые маркировочные этикетки позволяют легко и экономично маркировать ваши трубы и оставаться. .. Подробнее
Вода
Продажа: $2,25
Предварительно напечатанные этикетки для маркировки труб для подачи охлажденной воды
На складах, заводах и производственных объектах необходимо определять разные источники воды. Этот маркер для труб подачи охлажденной воды будет передавать информацию об источнике и направлении потока… Подробнее
Подача охлажденной воды
Продажа: $2,25
Маркировка труб: горячее водоснабжение Промышленные объекты могут быть опасны, но правильная маркировка труб может помочь обезопасить сотрудников и обслуживающий персонал. На наших предварительно напечатанных этикетках для горячего водоснабжения четко указано, что содержится в трубе. Напечатано с использованием… Подробнее
Горячее водоснабжение
Продажа: $2,25
Предварительно напечатанная этикетка для маркировки соляных труб Производственные предприятия производят углекислый газ посредством различных химических процессов, и трубы, содержащие углекислый газ, должны быть маркированы. Наша предварительно напечатанная этикетка для маркировки углекислого газа (CO2) четко идентифицирует… Подробнее
Углекислый газ
Продажа: $2,25
Предварительно напечатанная этикетка для маркировки воздуховодов Эти предварительно напечатанные этикетки для маркировки воздуховодов просты в установке — просто снимите их и наклейте на чистую, сухую поверхность трубы. Они печатаются с помощью самого популярного устройства для печати этикеток LabelTac® 4 и помогут вам… Подробнее
Воздуха
Продажа: $2,25
Этикетки пожарных труб спринклеров Эти этикетки пожарных спринклеров гарантируют, что люди знают, что содержит трубы. Эти готовые этикетки для маркировки труб, напечатанные с использованием наших самых продаваемых промышленных принтеров для этикеток LabelTac®, позволяют легко и экономично наносить этикетки. .. Подробнее
Спринклерный огонь
Продажа: $2,25
Маркер для труб с холодной водой Промышленные объекты могут быть опасными местами, но маркировка труб может помочь обезопасить сотрудников и обслуживающий персонал. Наша предварительно напечатанная этикетка для маркировки труб для холодной воды быстро сообщает о содержимом трубы. Напечатано с помощью… Подробнее
Холодная вода
Продажа: $2,25
Резюме Маркировка ваших азотных труб — это простая задача с помощью наших прочных готовых этикеток для маркировки труб. Они устойчивы к высоким/низким температурам, химическим веществам, воде, жирам и другим промышленным опасностям. После нанесения они служат годами даже на открытом воздухе… Подробнее
Азот
Продажа: $2,25
Этикетка для маркировки конденсатной трубы На любом заводе или производственном объекте важно знать разницу между водопроводной трубой и трубой, используемой для конденсата. Наши готовые этикетки для маркировки труб напечатаны с использованием «конденсата». Мы предлагаем множество… Подробнее
Конденсат
Продажа: $2,25
Резюме С помощью наших предварительно напечатанных этикеток для маркировки газовых труб с пропаном вы можете быстро и легко маркировать свои газопроводы. Эти этикетки чрезвычайно прочны и способны выдерживать температуры нанесения от -25° до 210°. Они… Подробнее
пропан газ
Продажа: $2,25
Вакуумные этикетки для труб Сообщите работникам расположение вакуумных труб с помощью этих этикеток. Вакуумные этикетки гарантируют, что люди знают, что содержится в этих трубах. Эти готовые этикетки для маркировки труб упрощают и удешевляют маркировку… Подробнее
Вакуум
Продажа: $2,25
Маркировка труб: газ Промышленные объекты могут быть опасными, и маркировка труб необходима для обеспечения безопасности сотрудников и обслуживающего персонала. Наши предварительно напечатанные газовые этикетки быстро сообщают, что содержится в трубах. Напечатано с использованием нашего самого продаваемого… Подробнее
Газ
Продажа: $2,25
Резюме Нужно маркировать кислородные трубы? Наши предварительно напечатанные этикетки для маркировки труб упрощают маркировку всех труб на вашем предприятии, в том числе труб, содержащих кислород. Они устойчивы к воде и химическим веществам и служат годами, даже… Подробнее
Кислород
Продажа: $2,25
Этикетки для труб: горячая вода Промышленные объекты могут быть опасными, и правильная маркировка труб может помочь сделать рабочую среду более безопасной. Эти предварительно напечатанные этикетки с горячей водой быстро сообщают, что содержится в трубах. Напечатано с использованием нашего самого продаваемого… Подробнее
Горячая вода
Продажа: $2,25
Этикетки для труб подачи пара Заводы и другие производственные объекты могут быть опасными местами. Надлежащая маркировка труб может помочь повысить безопасность. Этикетки на трубах Steam Supply помогут людям узнать, что содержится в этих трубах. Напечатано с использованием нашего самого продаваемого… Подробнее
Подача пара
Продажа: $2,25
Резюме Трубы хладагента (как и все другие трубы) должны быть промаркированы, чтобы люди знали, что они содержат. Наши прочные виниловые этикетки для внутренней и наружной маркировки труб облегчают маркировку трубопроводов этикетками, которые прослужат долгие годы, даже при использовании вне помещений… Подробнее
Хладагент
Продажа: $2,25
Маркировка труб: Возврат горячей воды Промышленные объекты могут быть опасными местами, но правильная маркировка труб может помочь защитить сотрудников и обслуживающий персонал. На наших предварительно напечатанных этикетках возврата горячей воды четко указано, что содержится в трубе. Напечатано с использованием… Подробнее
Возврат горячей воды
Продажа: $2,25
Резюме Линии непитьевой воды (вода, непригодная для потребления) должны быть маркированы вместе с другими трубами в вашем учреждении в соответствии с правилами OSHA. После нанесения наши готовые этикетки для труб устойчивы к воде, химическим веществам и элементам,… Подробнее
Непитьевая вода
Продажа: $2,25
Резюме Трубы с питьевой водой (вода, пригодная для потребления) должны быть маркированы. Наши готовые этикетки упрощают эту задачу. Они прочны и служат годами даже при наружном применении. После нанесения они устойчивы к ультрафиолетовому излучению, воде, химикатам и жирам… Подробнее
Питьевая вода
Продажа: $2,25
Этикетки для водопроводных труб из вторичного сырья Восстановленная вода — это сточные воды, которые были преобразованы в воду для повторного использования. Идентифицируйте эту конкретную водопроводную трубу с помощью прочных предварительно напечатанных этикеток для маркировки труб. Эти готовые маркировочные этикетки облегчают и… Подробнее
Восстановленная вода
Продажа: $2,25
Этикетки для труб: гликоль Промышленные объекты могут быть опасными местами, и этикетки для маркировки труб необходимы для обеспечения безопасности сотрудников и обслуживающего персонала. Наши предварительно напечатанные этикетки с гликолем не оставят сомнений в том, что содержится в трубке. Напечатано на нашем… Подробнее
гликоль
Продажа: $2,25
Этикетка для трубы горячей воды 140° Наши этикетки 140° для труб с горячей водой информируют рабочих о температуре воды в трубе. Применение простое: просто снимите и наклейте на чистую, сухую поверхность. Доступны со стрелками влево, вправо. .. Подробнее
140 градусов горячей воды
Продажа: $2,25
Этикетки для труб: Этикетки для противопожарных клапанов Промышленные объекты могут быть опасными, и маркировка труб необходима для обеспечения безопасности сотрудников и обслуживающего персонала. Наши предварительно напечатанные этикетки противопожарных клапанов быстро сообщают, что содержится в трубе. Напечатано на нашем… Подробнее
Противопожарная заслонка
Продажа: $2,25
Предварительно напечатанные этикетки для маркировки бытовых водопроводных труб Если вам нужно пометить бытовую водопроводную трубу, наши предварительно напечатанные маркеры отлично подходят для передачи важной информации сотрудникам и посетителям вашего объекта. Эти этикетки мы изготавливаем с… Подробнее
Бытовая вода
Продажа: $2,25
Этикетки для ливневых канализационных труб Заводы и другие производственные объекты могут быть опасными местами. Надлежащая маркировка труб может помочь повысить безопасность. Этикетки Storm Drain гарантируют, что люди знают, что содержится в этих трубах. Напечатано с использованием нашего самого продаваемого… Подробнее
Ливневая канализация
Продажа: $2,25
Резюме У вас есть рециркуляционные трубы горячей воды, которые необходимо маркировать? Не связывайтесь с трафаретами или дешевыми этикетками. Наши этикетки самые прочные и могут выдерживать экстремальные температуры и повреждения от УФ-лучей, воды, жира и других… Подробнее
Рециркуляционная горячая вода
Продажа: $2,25
Маркеры труб: выхлоп Заводы могут быть опасными местами, и этикетки для маркировки труб необходимы для обеспечения безопасности сотрудников и обслуживающего персонала. Эти этикетки на выхлопных трубах гарантируют, что работники смогут быстро узнать содержимое трубы. Напечатано… Подробнее
Маркер выхлопной трубы
Продажа: $2,25
Этикетки для труб: Противопожарная/дымовая заслонка Промышленные объекты могут быть опасными местами, и этикетки для маркировки труб необходимы для обеспечения безопасности сотрудников и обслуживающего персонала. Эта этикетка предназначена для труб противопожарной/дымовой заслонки. Наш предварительно напечатанный противопожарный/дымовой клапан… Подробнее
Противопожарная/дымовая заслонка
Продажа: $2,25
Этикетки для маркировки труб холодного водоснабжения Информируйте всех о содержимом труб подачи холодной воды с помощью наших предварительно напечатанных этикеток для маркировки труб. Эти наклейки поставляются с готовым текстом «Холодное водоснабжение», но их также можно настроить. Маркеры для труб… Подробнее
Холодное водоснабжение
Продажа: $2,25
Маркировочные этикетки для водяных труб конденсатора На любом заводе или производственном объекте важно знать разницу между водопроводной трубой и трубой, используемой для конденсата. Наши готовые этикетки для маркировки труб напечатаны с использованием «конденсата». Предлагаем лоты… Подробнее
Конденсаторная вода
Продажа: $2,25

Большинство заказов, полученных до 13:00 по тихоокеанскому стандартному времени, отправляются в тот же день!

Мы здесь, чтобы помочь! Вопросы? Хотите заказать по телефону? Позвоните нам по бесплатному номеру 1-866-777-1360

Полезные ресурсы

Обозначение труб ГОРЯЧАЯ ВОДА (PS-PB8Y)

PS-PB8Y _ _

Артикул:: PS-PB8Y _ _
Описание предмета:: Маркер для труб горячего водоснабжения
Язык:: Английский
Символы:: Нет
Формат:: Только текст
Сигнальное слово:: Нет
Тип опасности:: Без опасности Тип
Предотвращение опасностей:: Нет предотвращения опасности
Объект:: Вода
Деталь корпуса:: Без части корпуса
Тип продукта:: Маркер для труб

Текущий запас:

Цена:

Количество:

Добавление в корзину… Товар добавлен

Наличие:

Выберите материал и размер, чтобы увидеть наличие

Описание продукта
Информация о материалах
Массовое ценообразование
Отзывы

Четкая маркировка помогает сотрудникам и подрядчикам идентифицировать внутреннее и внешнее содержимое промышленных труб. Без информации о содержимом, направлении потока, происхождении и назначении каналы могут представлять опасность для конечных пользователей, которая может привести к летальному исходу. Маркеры для труб горячего водоснабжения Clarion Safety (PS-PB8Y) помогают людям снизить риск взаимодействия с опасностями, связанными с трубами. Наши хорошо заметные маркеры для труб напечатаны на выбранном вами прочном материале в размере, подходящем для вашего проекта. Эти этикетки специально разработаны для удовлетворения ваших потребностей, в том числе связанных с предупреждениями о содержании горячей воды для бытовых нужд, что делает их критически важными для уведомления сотрудников или посетителей об опасностях для безопасности и здоровья, связанных с трубами. Они идеально подходят для применения в сложных промышленных климатических условиях, где для обеспечения безопасности людей требуются высокая производительность и хорошая видимость.

Стандарты и соответствие
Знаки безопасности Clarion разработаны в соответствии со стандартами ANSI/ISO и могут помочь вам выполнить требования OSHA. Наша продукция для маркировки, маркировки и идентификации труб поможет вам соответствовать требованиям ANSI/ASME A13.1. На этой этикетке имеется текстовое сообщение черного цвета на желтом фоне. У вас есть вопросы о стандартах, соответствии или передовых методах визуальной коммуникации по безопасности? Свяжитесь с нами — наша собственная служба поддержки клиентов в США обучена стандартам и всегда готова помочь.

Детали сообщения
Основные элементы, из которых состоит сообщение вашей этикетки — формат, текст/содержание и символы — важны для того, как этикетка будет замечена и информация будет передана. На этой этикетке указаны:

Word Message: БЫТОВАЯ ГОРЯЧАЯ ВОДА
Сигнальное слово: Нет
Символ : Нет
Значение символа: Нет

Размеры
Размер этикетки определяется такими факторами, как доступное место для этикетки, расстояние просмотра и читаемость. Если у вас есть вопросы или вам нужен нестандартный размер этикетки, мы можем помочь.

Эта этикетка доступна в следующих размерах:

Размер ES1: 00” x 1,00”

Материалы
Эффективность этикетки зависит от качества материалов, из которых она изготовлена. Эту этикетку можно напечатать на глянцевой виниловой пленке Clarion Safety .003 (наш материал «PM») , изготовленной из высококачественного полиэстера 3M, соответствующего стандартам RoHS, CRoHS и REACH. Он был разработан и протестирован на устойчивость к абразивным химическим промывкам, воде, теплу и сильному ультрафиолетовому излучению. Вот еще несколько подробностей (пожалуйста, см. наши спецификации материалов для получения дополнительной технической информации):

.003 глянцевая виниловая пленка (PM) : Обеспечивает превосходную химическую стойкость и лучше всего работает при температурах от -40 до 176 градусов по Фаренгейту.

Если эти материалы вам не подходят, у нас есть широкий выбор вариантов, отвечающих потребностям вашей среды использования. Мы здесь, чтобы помочь!

Качество, на которое можно положиться
Выбирая Clarion Safety, вы получаете гораздо больше, чем просто знак, этикетку, наклейку или наклейку. Мы предоставляем:

Надежный опыт для решения ваших задач.
Высокое качество для любых потребностей и применений.
Стремление к соблюдению стандартов.
Обслуживание клиентов и поддержка мирового класса.
Короткие сроки выполнения заказа и быстрое выполнение работ.

Материал	Применение	Макс.темп. (°F)	Мин.темп. (°F)	Химическая стойкость	Водонепроницаемость	Стойкость к ультрафиолетовому излучению	RoHS	CRoHS	ДОСТИГНУТЬ	Ожидаемый срок службы в помещении	Ожидаемый срок службы вне помещений	Лист технических данных	Нормативная спецификация
(2) Полиэстер, пригодный для печати внутри/вне помещений	Внутренний/наружный	250	-40	Отлично	–	–	Да	Да	Да	–	–	Паспорт материала	Нормативная спецификация
(4) Для использования внутри помещений Поликарбонат Полиэстер	Внутренний	250	-40	Отлично	–	–	Да	Да	Да	–	–	Паспорт материала	Нормативная спецификация
(B) Наружная Полиэстер	Наружный	175	-40	Отлично	–	–	Да	Да	Да	–	–	Паспорт материала	Нормативная спецификация
(P) Полиэстер для помещений	Внутренний	300	-40	Отлично	–	–	Да	Да	Да	–	–	Паспорт материала	Нормативная спецификация
(T) Анодированный алюминий	Внутренний/наружный	450	-40	Отлично	–	–	Да	Да	Да	–	–	Паспорт материала	Нормативная спецификация
(PG) Полиэстер	Внутренний	300	-40	Отлично	–	–	Да	Да	Да	–	–	Паспорт материала	Нормативная спецификация
(P1) Защита для помещений Полиэстер	Внутренний	300	-40	Хорошо	–	–	Да	Да	Да	–	–	Паспорт материала	Нормативная спецификация
(4A) Смешанный пластик для помещений	Внутренний	–	–	–	–	–	–	–	–	–	–	–	–
(BE) Внутренний / наружный Алюминий	Внутренний/наружный	175	-40	Хорошо	–	–	Да	Да	№	Долгосрочная	3-5 лет	Паспорт материала	–
(BJ) Для использования в помещении/на улице Пластик	Внутренний/наружный	140	32	Хорошо	–	–	Да	Да	Да	Долгосрочная	3-5 лет	Паспорт материала	–
(W4) Фотолюминесцентный для помещений	Внутренний	140	-40	Хорошо	–	–	№	№	№	–	–	Паспорт материала	–
(ZA) Для использования в помещении/на улице Полиэстер	Внутренний/наружный	225	-20	Отлично	–	–	Да	Да	Да	–	–	Паспорт материала	–
(ПК) Конус безопасности	Внутренний/наружный	150	0	Отлично	–	–	№	№	№	–	–	Паспорт материала	–
(CV) Знак безопасности в виде конуса	Внутренний/наружный	150	0	Хорошо	–	–	№	№	№	–	–	Паспорт материала	–
(Z1) Гибкий полиэстер для использования вне помещений	Наружный	140	32	Хорошо	–	–	Да	Да	Да	Долгосрочная	5+ лет	Паспорт материала	–
(S2) Наружная погода Tuff Plastic	Внутренний/наружный	180	-40	Отлично	Хорошо	Хорошо	№	№	№	–	–	Паспорт материала	–
(SO) Для использования внутри помещений Пластик	Внутренний	140	32	Хорошо	Отлично	Хорошо	№	№	№	–	–	Паспорт материала	–
(S4) Туф для наружного применения, алюминий	Наружный	175	-40	Отлично	–	–	№	№	№	Долгосрочная	5-10 лет	Паспорт материала	–
(XB) Фотолюминесцентный пластик с термоскрепленным ПВХ	Внутренний	140	32	Хорошо	–	–	№	№	№	–	–	Паспорт материала	–
(MP) Устойчивый к истиранию винил	Внутренний	180	-40	Хорошо	–	–	№	№	№	–	–	Паспорт материала	–
(AL) Съемный устойчивый к истиранию винил	Внутренний	200	-10	Очень хорошо	–	–	№	№	№	–	–	Паспорт материала	–
(MV) Винил для использования внутри и вне помещений	Внутренний/наружный	180	-40	Хорошо	–	–	Да	Да	Да	–	–	Паспорт материала	–
(OV) Винил для использования внутри и вне помещений	Внутренний/наружный	176	0	Хорошо	–	–	Да	Да	Да	–	–	Паспорт материала	–
(AW) Белый винил	Внутренний/наружный	160	0	Отлично	–	–	Да	Да	Да	–	–	Паспорт материала	–

Артикул

PS-PB8YP1AT1

Материал

. 003 Глянцевая виниловая пленка (PM)

Размер

9,00″ x 1,00″ (ES1)

100-249

$ 0,49

250-

3 $

3 Номер веб-котировки Дата котировки Срок годности URL-адрес перенаправления корзины Содержимое корзины до н.э. Идентификатор корзины БК Товар1 Описание1 Кол-во1 Цена1 Sub1 Пункт2 Описание2 Кол-во2 Цена2 Sub2 Пункт 3 Описание3 Кол-во3 Цена3 Sub3 Пункт4 Описание4 Кол-во4 Цена4 Sub4 Пункт5 Описание5 Кол-во5 Цена5 Sub5 Пункт6 Описание6 Кол-во6 Цена6 Sub6 Пункт7 Описание7 Кол-во7 Цена7 Sub7 Пункт8 Описание8 Кол-во8 Цена8 Sub8 Пункт9Описание9 Кол-во9 Цена9 Sub9 Пункт 10 Описание10 Кол-во10 Цена10 Sub10 Общий Имя Первый Последний Компания Телефон Число Эл. адрес
×
Обнаружено последнее предложение
Хотите обновить/переписать недавно запрошенное предложение # с помощью этих обновленных позиций и количеств в корзине?
Или вы хотите создать новое предложение для этих товаров?
×
Варианты онлайн-запроса расценок
Нужна расценка на наши знаки, этикетки и ярлыки? Наша служба поддержки клиентов всегда готова ответить на ваши вопросы по телефону, в онлайн-чате или по электронной почте! Для вашего удобства у нас также есть два варианта, которые вы можете использовать, чтобы отправить запрос быстро и легко. онлайн:
Вариант 1: Инструмент «Корзина для предложения»
Сгенерируйте предложение для всех товаров в вашей корзине. Просто добавьте товары в корзину для покупок в Интернете, а затем нажмите кнопку «Получить цену на товары в корзине» в раскрывающемся списке предварительного просмотра корзины или в нижней части страницы корзины.
Этот вариант подходит как для стандартных, так и для нестандартных продуктов, доступных для покупки на нашем веб-сайте.
Добавьте товары в мою корзину, чтобы сделать предложение

Вариант 2: Форма запроса коммерческого предложения
Запросите ценовое предложение, введя номер(а) продукта или описание заказного(ых) компонента(ов). Вы также можете загрузить документацию, связанную с запросом предложения, например, чертежи и листы спецификаций.
Этот вариант отлично подходит для товаров, недоступных для покупки на нашем сайте, а также для сложных предложений.
Перейти к форме запроса коммерческого предложения
×
Запрос коммерческого предложения Контактная информация
Пожалуйста, введите контактную информацию, связанную с вашим предложением. После того, как вы нажмете «Создать предложение с перезаписью №», на указанный адрес электронной почты будет отправлено предложение в формате PDF.
Согласие с файлами cookie от Free Privacy Политика Сайт генератора
Все, что вам нужно о маркировке и маркировке труб
Сегодня многие коммерческие помещения представляют собой лабиринт проводов и труб, по которым жидкости и газы передаются по всему зданию. Руководство объекта и связанные с ним группы должны обеспечить соблюдение применимых нормативных требований при сохранении безопасной рабочей среды. Транспортировка опасных материалов представляет собой очевидный риск для безопасности, и даже повреждение водой может иметь разрушительные последствия для объекта.
Информационный бюллетень об опасностях, выпущенный Управлением по безопасности и гигиене труда (OSHA) в середине 1990-е — важное напоминание о потенциальных рисках. В документе приводятся некоторые исторические примеры смертей и травм в результате воздействия химических веществ во время работ с клапанами и трубопроводными системами. Хотя эти инциденты привели к дополнительным инженерным средствам контроля, технологиям мониторинга и требованиям к обучению, которые улучшили наши рабочие места сегодня, невозможно устранить все риски.
Создание организованной и чистой среды является отличительной чертой любого хорошо организованного коммерческого помещения, и маркировка труб играет в этом важную роль. Маркировка труб позволяет любому быстро определить содержимое и направление потока для каждой трубы на объекте. Для некоторых уникальных случаев, таких как охлаждение аммиаком, на этикетке может быть указана дополнительная информация, такая как физическое состояние и уровень давления. Национальные и международные стандарты делают большую работу по унификации этих маркировок, чтобы любой обученный специалист мог быстро понять, какие опасности могут присутствовать. Надлежащая маркировка труб может привести к лучшему управлению инцидентами безопасности, упрощению текущего обслуживания и более быстрому улучшению оборудования. Мы создали это руководство, чтобы предоставить обзор основ маркировки и маркировки труб, а также стандартов, требований и важных соображений, касающихся проектов маркировки труб.
В этом руководстве мы обсудим:
Что такое стандарты маркировки и маркировки труб?
Требует ли OSHA маркировку труб?
Как вы читаете клеймо на трубке?
Что означают цвета труб?
Требования к маркировке труб ANSI/ASME
Важные соображения по проектам маркировки труб
Дополнительные материалы по маркировке и маркировке труб
Что такое стандарты маркировки и маркировки труб?
Существует множество стандартов маркировки труб, которые могут применяться к объекту в зависимости от отрасли, региона и типа материалов, поставляемых на объект. Могут иметь значение как национальные, так и международные правила. Ниже приведены некоторые из наиболее распространенных стандартов маркировки труб, о которых следует знать компаниям.
ANSI/ASME A13.1
Американское общество инженеров-механиков (ASME) и Американский национальный институт стандартов (ANSI) поддерживают стандарт ANSI/ASME A13.1, который является наиболее распространенным стандартом идентификации труб в США. Этот стандарт требует первичной идентификации содержимого трубы и расхода, а также вторичной идентификации класса материала с помощью цветового кодирования. Также с 2015 года существует требование добавлять пиктограммы СГС для обозначения конкретных рисков опасных материалов для здоровья и безопасности.
NFPA 99C/CGA C-9
Стандарт NFPA 99/CGA C-9, созданный в результате сотрудничества Национальной ассоциации противопожарной защиты (NFPA) и Ассоциации газовых компрессоров (CGA), применяется к газовым линиям, используемым в медицинских учреждениях. . Некоторые из этих газов могут представлять особую опасность возгорания. Для идентификации содержимого любой трубы используется простая система цветового кодирования.
ISO/DIS 14726
Международная организация по стандартизации (ISO) регулирует идентификацию морских трубопроводов, используемых на морских судах, посредством ISO/DIS 14726. В этой системе используется двухкомпонентное цветовое кодирование, в котором основной цвет определяет общий класс материала, например пресная вода или горючий газ, а вторая цветная полоса идентифицирует конкретный материал.
Бюллетень IIAR 114
Международный институт аммиачного охлаждения (IIAR) впервые выпустил бюллетень IIAR 114 в 1991 году, чтобы стандартизировать идентификацию трубопроводов аммиачного охлаждения среди пользователей. В бюллетене указаны сокращения, а также обозначения физического состояния и уровня давления. В 2014 году он был пересмотрен, чтобы соответствовать обновлениям, внесенным в ANSI/ASME A13.1, включая корректировку цветовой схемы и другого важного форматирования.
BS 1710
Британский стандарт (BS) 1710 устанавливает требования к маркировке труб, используемой в Соединенном Королевстве. Используются два типа цветовой маркировки, в том числе основной цвет для обозначения содержимого трубы и вторичная цветовая полоса для обозначения угроз безопасности. Дополнительные требования к наименованию, аббревиатурам и химическим символам также изложены в этих правилах.
IS 2379
Одним из последних наборов стандартов маркировки труб, который обеспечивает некоторый полезный контекст, является Индийский стандарт (IS) 2379. Эти стандарты, используемые для требований к маркировке труб в Индии, используют очень подробный подход, который использует основной цвет, цвет полосы и буквы для обозначения содержимого трубы. Существуют также некоторые конкретные рекомендации по размещению этикеток в зависимости от схемы трубопровода.
Требует ли OSHA маркировку труб?
OSHA остается центральным ресурсом по безопасности на рабочем месте в США, и его рекомендации охватывают широкий круг тем. Хотя OSHA устанавливает требования для многих областей, они также могут ссылаться на другие стандарты вместо того, чтобы создавать свои собственные. Это относится к маркировке труб, поскольку стандарт OSHA 1910.261(a)(3)(ii) просто ссылается на стандарт ANSI A13. 1 без подробного описания каких-либо дополнительных требований, установленных OSHA.
OSHA против ANSI
Поскольку стандарты OSHA не определяют требования к маркировке труб, это можно интерпретировать как означающее, что OSHA не требует от компаний соблюдения каких-либо конкретных стандартов. Причина, по которой большинство компаний предпочитают полностью соблюдать ANSI/ASME A13.1, заключается в том, что стандарты OSHA, хотя и являются общими, по-прежнему требуют, чтобы ваша рабочая среда была защищена от любых известных опасностей. Соблюдение стандартов ANSI гарантирует, что вы используете общепринятые методы маркировки труб, что также позволит вам соблюдать правила OSHA.
Как прочитать маркировку на трубке?
Маркировка труб может относиться к любому количеству идентификационных этикеток, размещенных на секциях трубы во время производства или в любой момент ее использования. Производители маркируют свои трубы и соединители спецификациями размера, длины и другой важной информацией в зависимости от типа оборудования и материала конструкции. Эти маркировки обычно создаются в виде буквенно-цифровых символов, которые наносятся или выгравированы непосредственно на трубе. Такая информация очень полезна инженерам и подрядчикам при строительстве новых объектов.
Маркировка труб также может относиться к маркировке, которая добавляется после установки для идентификации содержимого любой секции трубопровода на объекте. Чтобы правильно прочитать этикетку, в первую очередь важно ознакомиться с правилами, которым соответствует предприятие. В дополнение к любым требуемым стандартам некоторые учреждения могут принять решение о внедрении дополнительных добровольных методов маркировки.
В общих чертах, согласно ANSI/ASME A13.1, основным визуальным индикатором маркера для труб является цвет. Цвет имеет большое значение, поскольку он передает класс материала, который транспортируется по трубе, например, легковоспламеняющийся, токсичный или огнетушащий. За этим последует жирный текст на этикетке, определяющий точный материал. Также должна присутствовать стрелка, указывающая направление потока, а также могут быть видны дополнительные сведения о температуре или давлении. Вместе эта информация дает читателю краткий и эффективный обзор содержимого канала.
Что означают цвета труб?
Снимок экрана с сайта PPSA.org
ASME/ANSI A13.1 определяет цвет маркеров труб на диаграмме, которая включает следующие обозначения. В целях классификации опасности наиболее опасный компонент любой трубопроводной линии должен определять выбранный цвет.
Красный (белый текст) = огнетушащие вещества
Оранжевый (черный текст) = Токсичные и коррозионные материалы
Желтый (черный текст) = легковоспламеняющиеся или окисляющие жидкости и газы
Коричневый (белый текст) = горючие жидкости и газы
Зеленый (белый текст) = Вода
Синий (белый текст) = сжатый воздух
Фиолетовый (белый текст) = определяется пользователем
Белый (черный текст) = определяется пользователем
Серый (белый текст) = определяется пользователем
Черный (белый текст) = определяется пользователем
Требования к маркировке труб ANSI/ASME
Помимо упомянутой выше схемы цветового кодирования, стандарт ANSI/ASME A13. 1 также включает требования к содержанию, размеру и размещению маркировки труб. Общая цель этих рекомендаций состоит в том, чтобы обеспечить видимость и удобство чтения всех маркеров труб, размещенных на объекте. Любая запутанная или отсутствующая информация может поставить сайт под угрозу.
Содержание
Маркировка труб должна содержать дополнительную информацию, которая может быть использована для точного определения материала, присутствующего в трубе. Пользователи могут выбрать любую комбинацию полного имени, аббревиатуры или химического символа для идентификации содержимого трубы. Это в дополнение к любым соответствующим обозначениям кода или цветовым полосам кода, которые могут использоваться. В некоторых местах также добавляют номер CAS к маркеру трубы для конкретного подтверждения точного содержимого. Кроме того, на маркере должна быть размещена стрелка, указывающая направление потока.
Калибровка
Поскольку трубы могут быть разных форм и размеров, спецификации также определяют правильный размер маркировки труб. Размер этикетки для маркировки труб устанавливается в зависимости от диаметра трубы следующим образом:
¾ – 1 ¼” = не менее 8” в длину и ½” в высоту
1 ½ – 2” = не менее 8” в длину и ¾” в высоту
2 ½ – 6” = не менее 12” в длину и 1 ¼” в высоту
8–10 дюймов = не менее 24 дюймов в длину и 2 дюйма в высоту
>10” = не менее 32” в длину и 3” в высоту
Размещение
Метка маркера трубы должна быть видна с любой прямой линии подхода, что означает, что она должна быть размещена в наилучшем месте с учетом поля зрения в пределах области. Например, для подвесной трубы этикетка должна быть размещена в нижней части трубы, чтобы ее можно было увидеть непосредственно при взгляде вверх. В дополнение к ориентации на поверхности трубы также предъявляются следующие особые требования к размещению:
Рядом с любыми изменениями направления
Маркер, размещаемый через каждые 25–50 футов на прямых участках
Рядом со всеми клапанами и фланцами
С обеих сторон любой стены или пола, через которые проходит труба
Важные соображения по проектам маркировки труб
При планировании проекта маркировки нового объекта или обновлении существующей маркировки труб важно тщательно учитывать окружающую среду. Каждое место будет представлять свои уникальные проблемы, и маркировка труб должна быть видимой и читаемой, чтобы быть эффективной. В дополнение к общим передовым методам обеспечения безопасности, есть несколько важных факторов, которые могут повлиять на выбор и размещение маркировки труб.
Видимость
Видимость маркировки труб имеет первостепенное значение, потому что, если их не видно четко, от них мало пользы. После того, как схема трубопровода будет установлена, тщательно продумайте, как каждая линия подачи перемещается внутри объекта, включая точки входа и выхода для каждой комнаты. Маркеры труб необходимо размещать через равные промежутки вдоль каждой трубы в соответствии с отраслевыми стандартами, и важно получить точный подсчет количества этикеток на основе различных требуемых размеров. Это поможет вам правильно спланировать надлежащую видимость этикеток на трубопроводе по всему зданию.
Чистота
Чистота особенно важна для определенных частей вашего учреждения, таких как коридоры доступа или подполы, доступ к которым возможен нечасто. Вы хотите убедиться, что маркеры труб не размещены в месте, которое может быть легко покрыто грязью, копотью или влагой. Также полезно разработать соответствующий план технического обслуживания, который обеспечит регулярную проверку этих мест на наличие любых ухудшений состояния, которые могут повлиять на способность читать важные знаки и этикетки.
Состояние труб
По некоторым трубам могут проходить особо опасные материалы, например вещества, вызывающие коррозию, или другие вещества, хранящиеся при высоких температурах. Вы хотите выбрать материал для маркировки труб, способный выдерживать ожидаемые условия. Неподходящая этикетка, нанесенная на горячую трубу, может быстро испортиться и привести к ухудшению читаемости. Другим примером может быть этикетка, размещенная на трубе, которая подвергается длительному воздействию прямых солнечных лучей, что может привести к выцветанию этикетки, что также снижает читаемость. В конечном счете, в случае инцидента, связанного с безопасностью, протечки или разрыва трубы полезно иметь маркеры для труб, которые могут выдержать потенциальное воздействие материалов внутри, чтобы персонал по безопасности мог правильно идентифицировать материал и локализовать разлив.
При правильной организации и планировании маркировка труб может быть очень простым и ценным процессом для объектов всех типов. Поскольку правила со временем обновляются, для руководства любого предприятия важно быть в курсе последних событий и передового опыта. Выбирая и применяя надлежащие этикетки для маркировки труб на линиях подачи, вы гарантируете, что соблюдаете правила, и можете рассчитывать на соблюдение правил техники безопасности на долгие годы.
Дополнительные материалы по маркировке и этикетированию труб
Для получения дополнительной информации о методах маркировки и этикетирования труб см. следующие ресурсы:
Реализация проекта по маркировке труб
Создание этикеток для маркировки труб
Примеры большой маркировки труб
Стандарты маркировки труб
Что нужно знать о маркировке труб и технике безопасности на объекте
Где требуются этикетки для труб?
Этикетка трубы охлаждающей воды — C17
Этикетка трубы охлаждающей воды
Артикул №
C171 Г/Вт
Маркер EZ Читает
Охлаждающая вода
Соответствие
АНСИ / АСМЭ
Сертификат ECCN
OSHA 1910. 1200(c)
Отгрузочные декларации
Размер:
8 × 1⅛″ (подходит для трубы с наружным диаметром ¾–1¼″)
8 × 1⅛″ (подходит для трубы с наружным диаметром 1½–2⅜″) 24 × 4 дюйма (подходит для трубы с наружным диаметром 8–10 дюймов)
32 × 4 дюйма (подходит для трубы с наружным диаметром 10 дюймов и выше)
Материал:
3,2-миллиметровый винил с пленкой и пленкой
Ламинат:
Крепление:
Упаковка:
Продается по отдельности
Продается по отдельности
Продается по отдельности
Продается по отдельности
Продается по отдельности
Кол-во
Каждая
Кол-во
Цена: $1,56
Гарантия низкой цены
0 В наличии
Необходимы специальные условия перевозки. Узнать больше
На этой этикетке для труб охлаждающей воды используются информационные сообщения для обозначения безопасности и соблюдения требований. Этикетка на трубу охлаждающей воды является полезным инструментом, помогающим защитить здоровье и безопасность персонала, но не заменяет необходимые защитные меры для устранения или уменьшения опасностей.
Лист данных
Рекомендуемые принадлежности
Информация о продукте
Соответствие нормативным требованиям
Маркеры для труб EZ (наклеиваемые этикетки)
Самоклеящиеся маркеры, которые можно снять и приклеить
адгезия к различным поверхностям.
Маркеры
следует наносить только на чистые и сухие поверхности.
Маркеры
соответствуют новому стандарту ANSI/ASME A13.1 2020 , если используется вместе со стрелками, все 3 варианта сборки, показанные ниже, соответствуют требованиям.
Долговечность: 4–5 лет на открытом воздухе
Рабочая температура: от -20 до 200°F
Минимальная температура нанесения: 50°F
Подготовка поверхности: Очистка и сушка
Соответствие спецификации: ANSI / ASME A13. 1 2020
Таблица размеров (общий диаметр трубы, размер маркера и высота букв)
В следующей таблице показаны рекомендуемая высота буквы маркера трубы и размер маркера в зависимости от внешнего диаметра трубы, включая идентифицируемую изоляцию трубы. Для труб с наружным диаметром менее 3/4″ (19 мм) и для идентификации клапанов и фитингов рекомендуется использовать постоянную разборчивую бирку.
Таблица размеров ANSI / ASME
Наружный диаметр трубы Размер текста Тип маркера Максимум символов
3/4″ – 1 1/4″ 0,5 дюйма 1XSM 22
1 1/2″ – 2″ 0,75 дюйма 1СМ 18
2 1/4″ – 6″ 1,3 дюйма 1 22
8–10 дюймов 2,5 дюйма 1LG 22
Более 10 дюймов 3,5 дюйма 1XLG 22
Последняя редакция ANSI/ASME A13.
1

Наружный диаметр трубы	Размер текста	Тип маркера	Максимум символов
3/4″ – 1 1/4″	0,5 дюйма	1XSM	22
1 1/2″ – 2″	0,75 дюйма	1СМ	18
2 1/4″ – 6″	1,3 дюйма	1	22
8–10 дюймов	2,5 дюйма	1LG	22
Более 10 дюймов	3,5 дюйма	1XLG	22

ANSI/ASME является наиболее распространенным стандартом идентификации труб, используемым в США. Стандарт определяет первичные и вторичные средства идентификации содержимого трубы, а также размер, цвет и размещение идентификационного устройства.

1. Первичная идентификация

Легенда (название содержимого трубы) и стрелка направления потока остаются основными средствами идентификации содержимого трубы. Размер и расположение маркера и стрелки не изменились. Подробности см. в таблице размеров ANSI/ASME и рекомендациях по установке.

В легендах должны использоваться стрелки для указания направления потока, если поток может быть в обоих направлениях, должны отображаться стрелки в обоих направлениях. Содержание должно обозначаться легендой с достаточным количеством дополнительных деталей, таких как температура, давление и т. д. Легенды должны быть краткими, информативными, точечными и простыми для максимальной эффективности.

1.1 Дополнительные средства идентификации ASME A13.

ASME A13.1 включил пиктограммы СГС в редакцию 2015 года и рекомендовал их использование как часть условных обозначений.

“Применимые пиктограммы СГС, как показано на рис. 1, могут быть включены как часть условных обозначений. Если трубопровод соединяется с контейнерами, маркированными в соответствии с требованиями СГС, на трубопровод может быть нанесена соответствующая этикетка. Соответствующая этикетка должен содержать как минимум название или идентификатор продукта, пиктограмму, сигнальное слово, а также сведения об опасности для здоровья и окружающей среды».

Рис.1

2. Вторичная идентификация

ASME A13.1 4.2 Цвет: «Цвет должен использоваться для обозначения характерных опасностей содержимого. Цвет должен отображаться на трубопроводе или рядом с ним с помощью любых физических средств, но его использование должно использоваться в сочетании с легендой. Цвет может использоваться в непрерывном, полном или прерывистом отображении. Цвета, которым предшествует слово «Безопасность», должны соответствовать требованиям ANSI / NEMA Z535. 1″

Легковоспламеняющиеся жидкости: Используется для жидкостей, которые в условиях окружающей среды или предполагаемых условиях эксплуатации представляют собой пары или технологические пары, которые могут воспламеняться и продолжать гореть на воздухе. Таким образом, условия могут применяться, в зависимости от условий эксплуатации, к жидкостям, определенным для других целей как легковоспламеняющиеся или горючие
Окисляющие жидкости: Окисляющая жидкость — это любой газ или жидкость, которые могут, как правило, путем предоставления кислорода, вызывать или способствовать горению другого материала в большей степени, чем воздух.
Жидкости для пожаротушения: Эта классификация включает воду, пену и CO2, используемые в спринклерных системах и системах пожаротушения.
Токсичные и агрессивные жидкости: Эта классификация включает жидкости, которые являются коррозионно-активными или токсичными, или которые при выбросе выделяют коррозионно-активные или токсичные вещества.
Горючие жидкости: Эта классификация включает жидкости, которые могут гореть, но не воспламеняются.

3. Размещение

Всегда размещайте этикетки труб на трубах, чтобы обеспечить наилучшую видимость. Наклеивайте этикетки на трубы ниже или выше горизонтальной осевой линии трубы, если трубы расположены выше или ниже линии нормального обзора.

Установите маркировку труб до и после всех отверстий в стенах, полу и потолке. Наклеивайте этикетки на трубы через короткие промежутки на прямых участках трубопровода, Brimar рекомендует от 20 до 25 футов.

4. Заброшенный трубопровод

Заброшенный трубопровод следует идентифицировать. Рекомендуемая цветовая схема — безопасный белый фон с черными буквами. К идентификации следует добавить черную рамку. Когда оставленный трубопровод защищен от коррозии путем добавления жидкости под давлением или содержит остаточный опасный материал, это должно быть указано в условных обозначениях.

Отзывы

Маркеры для труб и бирки для клапанов

Повышение безопасности и соответствие требованиям с использованием высококачественных материалов

Найти маркерную ленту для труб Найти теги клапана

Поиск маркеров труб по категориям

Мы можем идентифицировать трубы на любом заводе в любой точке мира , чтобы помочь снизить количество несчастных случаев и повысить эффективность предприятия. Наши устройства для маркировки труб доступны в 3 уровня качества и могут быть полностью настроены для включения любой трубы, содержимого и информации о потоке, необходимой вашему предприятию.

Сокращение несчастных случаев, повышение эффективности

Четко видимые и разборчивые маркеры труб, указывающие содержимое трубы и направление потока, могут повысить эффективность ремонтных бригад при поиске труб, требующих обслуживания, и клапанов, которые необходимо закрыть. Помимо повышения эффективности, маркеры для труб помогают избежать несчастных случаев, предупреждая сотрудников, подрядчиков и службы быстрого реагирования об опасном содержимом трубы.

Надежная идентификация труб в любом месте

Маркировщики труб снижают количество несчастных случаев на рабочем месте и повышают эффективность до тех пор, пока они остаются закрепленными и разборчивыми. На основе испытаний в наших собственных лабораториях с использованием стандартизированных методов испытаний мы предлагаем устройства для разметки труб Indoor, Outdoor и Outdoor+ со сроком службы до 10 лет на открытом воздухе в жестких условиях .

Четко идентифицируйте трубы для большей безопасности

Повысьте безопасность с помощью надежных маркеров для труб

Маркировка труб, соответствующая стандарту BS 1710

Узнать больше

Маркировка труб, соответствующая стандарту ISO 20560

Узнать больше

Маркировка труб, соответствующая стандарту ISO 14726

Узнать больше

Полностью настраиваемые принты

Мы можем поставить маркеры для труб любого цвета с любым принтом , которые выходят за рамки ограничительных решений, которые отображают только обязательную информацию о безопасности.

Обязательная информация по технике безопасности*

Общая информация об эффективности

Описание содержания вторичного языка
Информация P&ID
от источника x до получателя y
QR-код для электронного распознавания

Дополнительная или другая информация может быть включена!

Пример конструкции маркера для труб

Надежные решения для маркировки труб и клапанов

Лента для обвязки стрел и труб

Легко определить направление потока на вашем объекте

Лента для маркировки труб

Аксессуары для тегов клапана

Защитите теги с помощью крепеж, инструменты и многое другое

Принадлежности для ярлыков для клапанов

Маркеры и метки для труб по запросу

Создание маркеров и тегов вам нужно, когда они вам нужны

Магазинные принтеры для маркировки труб

Маркеры для трубок для кислот и щелочей

Маркеры труб для Air

Маркеры труб для пожаротушения

Маркеры труб для газа

Маркеры труб для горючих жидкостей

Маркеры для труб Steam

Маркеры труб для воды

Аксессуары для маркеров труб

Маркеры для трубок

Разбрызгиватель с водяным оборачиванием Маркер для труб Буквы 3/4 дюйма Подходит для труб от 3/4 до 1 дюйма

Артикул:: ВАФСВА

Отзывов пока нет Написать рецензию

Разбрызгиватель с водяным оборачиванием Маркер для труб | Буквы 3/4 дюйма | Подходит для труб от 3/4 до 1 дюйма

Часто покупают вместе:

Инк. Налоги

Доп. Налоговая

Разбрызгиватель с водяным оборачиванием вокруг трубы | Буквы 3/4 дюйма | Подходит для труб от 3/4 до 1 дюйма

Обзор
Характеристики
Отзывы

Обзор

Этот оборачивающийся маркер трубы устанавливается на 3/4 дюйма. до 1 дюйм. трубы спринклерной системы пожаротушения для указания направления потока и содержимого трубы. При установке водопроводной системы стандарты Американского национального института стандартов (ANSI) и Американского общества инженеров-механиков (ANSI) рекомендуют маркировать все трубопроводы в соответствии с типом трубопроводной системы, содержимым труб и местом установки. направление, в котором течет содержимое труб.

Этот специальный маркер для труб имеет диаметр 3/4 дюйма. белые буквы с надписью «ВОДА ДЛЯ ПОЛИВА» на 8 дюймов. красный фон. Он изготовлен из полужесткого винила, закрепленного на 3/4 дюйма. до 1 дюйм. трубы с двумя стяжками в комплекте и выдерживают температуру от -40F (4C) до 180F (82C).

Где разместить этот маркер?

Чтобы маркеры труб были эффективными, их необходимо размещать в местах, где может потребоваться информация, указанная на этикетке. На этикетках труб всегда должно быть указано содержимое, находящееся внутри труб, и направление движения содержимого. Маркер трубы Wrap Around ‘SPRINKLER WATER’ сообщит техникам, пожарным, инспекторам и всем, кто работает с системой пожаротушения, в каком направлении течет вода.

Ниже приведены места в системе трубопроводов, где эти маркеры «ВОДА ДОЖДЕВАНИЯ» должны быть прикреплены к трубам диаметром 3/4 дюйма. и 1 дюйм. размер:

Вблизи клапанов и фланцев
Когда труба меняет направление (где бы ни использовались колена)
С обеих сторон проходов в потолке, стене или полу
В любой точке ввода или повторного ввода линии
Через каждые 25-50 футов на прямых участках трубы

Подойдет ли этот маркер для моей трубы?

Разметочный маркер для труб w ‘SPRINKLER WATER’ в стиле WA дополнен двумя красными стяжками, с помощью которых этикетка крепится к любой трубе с наружным диаметром 3/4 дюйма. до 1 дюйма.. Обратите внимание, что внешний диаметр трубы почти всегда больше, чем номинальный размер трубы или торговая марка. Внешний диаметр трубы может быть на четверть дюйма, полдюйма или три четверти дюйма больше номинального размера.

Доступны другие размеры:

Оборачивающийся маркер для труб ‘SPRINKLER WATER’ | 3/4 дюйма Письма | 3/4 дюйма до 1 дюйм. Труба
Оборачивающийся маркер для труб ‘SPRINKLER WATER’ | ВБ | 3/4 дюйма Надпись | 1-1/8 дюйма до 2-1/4 дюйма. Труба
Оборачивающийся маркер для труб ‘SPRINKLER WATER’ | туалет | 1-1/4 дюйма. Надпись | 2-1/2 дюйма. до 3-1/4 дюйма. Труба
Оборачивающийся маркер для труб ‘SPRINKLER WATER’ | ВД | 1-1/4 дюйма. Надпись | 3-3/8 дюйма. до 4-1/2 дюйма. Труба
Оборачивающийся маркер для труб ‘SPRINKLER WATER’ | МЫ | 1-1/4 дюйма. Надпись | 4-5/8 дюймов. до 5-7/8 дюймов. Труба
Оборачивающийся маркер для труб «SPRINLER WATER» | ВФ | 1-1/4 дюйма. Надпись | 6 дюймов до 7-7/8 дюймов. Труба
Оборачивающийся маркер для труб ‘SPRINKLER WATER’ | ВГ | 2-1/2 дюйма. Надпись | 8 дюймов до 10 дюймов. Труба
Оборачивающийся маркер для труб ‘SPRINKLER WATER’ | ВН | 3-1/2 дюйма. Надпись | Труба 10 дюймов+

Как нанести этот маркер на трубу?

Оборачивающийся маркер для труб SPRINKLER WATER для труб диаметром 3/4 дюйма. до 1 дюйм. трубы сопровождаются двумя красными стяжками, которые соответствуют указанному размеру трубы. Используйте эти стяжки и следуйте приведенным ниже инструкциям, чтобы правильно прикрепить этикетку трубы.

Перед размещением этикетки трубы в нужном месте пропустите каждую стяжку через обратную сторону этикетки; стяжка не должна пересекать переднюю часть этикетки.
Определить нормальную точку приближения (под каким углом наиболее вероятно увидеть маркер?).
Поместите этикетку на нужное место на трубе так, чтобы стяжки обернулись вокруг трубы.
Закрепите стяжки достаточно туго, чтобы этикетка не сдвинулась с места.
