Машина ковочная: ГКМ – горизонтально-ковочные машины для горизонтальной ковки металла. Выгодные условия
alexxlab | 26.08.1993 | 0 | Разное

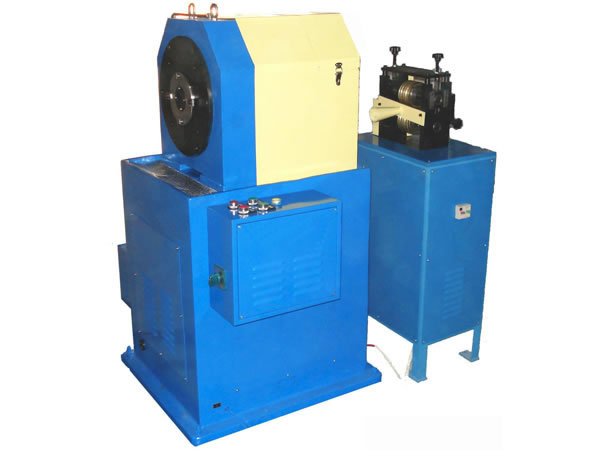

Радиально ковочная машина
На разных стадиях промышленного производства всевозможных видов промышленной деятельности нередко используется такое оборудования, как радиально ковочная машина. Данное оборудование чаще всего используется в машиностроительной деятельности, на металлургических комбинатах и во множестве других промышленных сферах.
Характеристики радиально ковочной машины
Как правило, основным назначением радиально-ковочной машины является ковка и изготовление заготовок, а именно валов определенного диаметра и размера. Наиболее часто на данном оборудовании изготавливают заготовки, диаметр которых варьируется от шестидесяти до ста пятидесяти миллиметров, а так же длиной до тысячи двууста миллиметров.
Производительность такого оборудования является достаточно высокой и может достигать порядка двести-триста тысяч заготовок за год работы радиально ковочной машины. Данное оборудование является довольно дорогостоящим и его использования должно быть действительно обоснованным.
Как правило, данное оборудование используется для обработки конкретных видов заготовок, для того, что бы каждый раз не переналаживать оборудование под обработку той или иной детали.
Принцип работы данного оборудования выглядит следующим образом. Изначально заготовка подвергается нагреванию, для обеспечения большей пластичности и податливости ее во время проведения работы. Нагрев заготовки происходит в специальном нагревателе индукционного типа. После завершения нагрева заготовки, посредством специального устройства заготовка выдается на рольганг, а далее с помощью специального захватного устройства выдается на машину ковки. Заготовку зажимаются при помощи специального захвата, и она далее поступает в зону работы бойков ковочного типа.
Посредством того, что машина работает в автоматическом режиме, по непосредственно заданной программе, бойки начинают осуществлять механические движения, которые и производят ковку заготовки. Само захватное устройство при этом непрерывно производит вращение заготовки, для равномерного поступления движения на нее.
Во время прохождения операций с бойками, заготовка меняет свои свойства и происходит ее деформация.
Устройство радиально ковочной машины
Конструктивно данная радиально ковочная машина выглядит следующим образом. Основными рабочими элементами являются такие части машины как электрический двигатель, от которого и происходит работа всей машины. Основным рабочим инструментом машины является вал, эксцентриковая букса. Механические работы выполняются таким устройством, как шатун, на котором укреплены бойки. Важным элементом являются так же копирные барабаны, которые представляют собой основную часть автоматики радиально ковочной машины.
В машине имеются дополнительные элементы автоматической системы, которые отвечают за самостоятельную смазку устройства, тогда когда этого требует необходимость. Так же ковочная машина данного типа оснащается таким дополнительным оборудованием, которое производит подачу горячей заготовки после индукционных печей на ковку.
Радиально ковочные машины способны так же к обработке холодных заготовок, однако при такой обработке на поверхности деталей может оставаться шероховатость, которая в некоторых случаях все же является допустимой.
Данное оборудование на сегодняшний день является полностью модифицированным и отвечает последним требованиям производства, однако и стоимость такого оборудования является достаточно высокой. Вся работа на радиально ковочной машине производится автоматически, поэтому затраты на рабочую силу в данном случае минимизированы.
Горизонтально-ковочная машина. ГКМ. | мтомд.инфо
Горизонтально-ковочные машины (ГКМ) применяются для горячей штамповки поковок типа «стержень с головкой», высаживаемых в торец, и поковок с внутренними полостями в одной или двух взаимно-перпендикулярных плоскостях из черных и цветных металлов в крупносерийном и массовом производстве. Особенности штамповки таких поковок обуславливают особенности устройства штампов ГКМ.
ГКМ существенно отличаются от других кузнечно-прессовых машин наличием штампов с двумя плоскостями разъема и возможностью получения из них поковок более сложной конфигурации из штанги, мерных и немерных, коротких и длинных заготовок. На ГКМ осуществляют следующие технологические операции: высадку, прошивку, просечку, пережим, отрезку, гибку, выдавливание и др.
По принципу действия различают ГКМ с вертикальным и горизонтальным разъемом матриц (рисунке 1). Рабочий ход ГКМ начинается в тот момент, когда подвижная матрица и высадочный ползун занимают исходное положение I, затем происходит зажим обрабатываемого материала II и движение высадочного ползуна III. После этого ползун и подвижная матрица возвращаются в исходное положение, а деталь перемещается в следующий ручей IV.
ГКМ также конструируют с общим и раздельным приводом блока пуансонов и подвижной матрицы, с одной и двумя подвижными матрицами, с различным исполнением и расположением в машине ползунов, муфт включения, тормозов, ограничителей подачи металла и станин.
Процесс штамповки на этих машинах характеризуется деформированием металла в замкнутых полостях штампа, состоящего из двух матриц и блока пуансонов. Штампы имеют две взаимно перпендикулярные плоскости разъема. Одна плоскость разделяет блок матриц, а вторая проходит между торцами пуансонов и рабочих полостей матриц. В блоках матриц образуется несколько параллельных ручьёв, а в блоке пуансонов устанавливается соответствующее количество пуансонов.
Рисунок 1 – Перемещение исполнительных механизмов ГКМ при
вертикальном (а) и горизонтальном (б) разъемах матриц
1 – подвижная матрица; 2 – неподвижная матрица; 3 – блок пуансонов
Несмотря на широкое распространение и важные технологические преимущества ГКМ, они имеют и недостатки, являющиеся следствием их универсальности: разнообразие и сложность технологических движений, которые должна совершать заготовка при штамповке в многоручьевых штампах, затрудненный доступ к ручьям штампов. Эти недостатки усложняют труд штамповщика на ГКМ, во многих случаях приводят к серьезным затруднениям при автоматизации машин и не позволяют увеличить быстроходность ГКМ.
ГКМ с вертикальным разъемом матриц составляют подавляющее большинство всего мирового парка ГКМ. Наиболее отработанной и получившей широкое применение в отечественных и зарубежных машинах усилием > 2,5 МН является схема, показанная на рисунке 2.
Конструктивная схема изучаемой модели ГКМ с вертикальным разъемом матриц, представленной на рисунке 2, характеризуется общим приводом блока пуансонов и одной подвижной матрицы, расположением хобота высадочного ползуна под коленчатым валом, а хобота бокового ползуна – над ним, установкой приводного вала за коленчатым в горизонтальной плоскости, применением пневматической фрикционной муфты включения и ленточного тормоза, смонтированных на приводном валу, ребристым исполнением станины.
Привод машин – электродвигательный с маховиком. Система управления – электропневматическая. Управление работой машины – кнопочное или от педали.
Рисунок 2 — Кинематическая схема ГКМ
1 — электродвигатель; 2 — клиноременная передача; 3 — фрикционная пневматическая муфта включения; 4 — маховик; 5 — тормоз; 6 — приводной вал; 7 — зубчатая передача; 8 — шатун; 9 — высадочный ползун; 10 — блок пуансонов; 11 — подвижная и неподвижная матрицы; 12 — зажимной ползун; 13 — тяга; 14 — предохранительный механизм; 15 — боковой ползун; 16 — кулачок; 17 — упорные роликовые подшипники; 18 — главный вал
Работа ГКМ, показанной на рисунке 2, осуществляется следующим образом.
Движение от электродвигателя 1 посредством клиноременной передачи 2 передается маховику 4, установленному консольно на левом конце приводного вала 6. В маховик 4 встроена фрикционная пневматическая муфта включения 3, при включении которой происходит передача крутящего момента с приводного вала на коленчатый вал.
На приводном валу расположены также пневматический ленточный или колодочный тормоз 5 главного привода и малая шестерня зубчатой передачи 7. С помощью тормоза 5 осуществляется остановка подвижных частей ГКМ. Через шестерню зубчатой передачи 7 вращение от приводного вала передается на коленчатый вал, который через шатун 8 сообщает возвратно-поступательное движение высадочному ползуну 9. Высадочный ползун с помощью закрепленного на нем блока пуансонов 10 совершает работу деформации поковки.
Наладчики кузнечных машин, операторы и тендеры, металл и пластик на моем следующем шаге
Кузнец, оператор кузницы, оператор молота, оператор станка
Что они делают:
Настраивать, эксплуатировать или обслуживать кузнечные станки для сужения, придания формы или формирования металлических или пластиковых деталей.
Во время работы вы должны:
- Прочитать рабочие задания или чертежи, чтобы определить указанные допуски и последовательность операций для настройки машины.
- Располагайте и перемещайте металлическую проволоку или заготовки через серию штампов, которые сжимают и придают заготовке форму для формирования оттисков штампа.
- Измерьте и осмотрите обработанные детали, чтобы убедиться в их соответствии спецификациям продукта.
Промышленные или сельскохозяйственные товары
Математика и естественные науки
Образование и обучение
Инженерия и технологии
| Базовые навыки
Решение проблем
| Вербальный
Использование рук и пальцев
|
Людям, заинтересованным в этой работе, нравятся задания, включающие практических, практических проблем и решений. Они хорошо справляются с работой, которая требует:
| Вы можете использовать такое программное обеспечение на работе: Программное обеспечение электронной почты
Программное обеспечение для управления запасами
Программное обеспечение для промышленного управления
|
Аттестат средней школы/GED или Начните свою карьеру: | Новые возможности трудоустройства менее вероятны в будущем. 44 520 долл. США 29 840 долл. США 60 390 долл. США |
Вам может понравиться карьера в одной из следующих отраслей:
|
См. более подробную информацию на O*NET OnLine о наладчиках кузнечных станков, операторах и тендерах по металлу и пластмассе.
Кузнечные машины | OEC – Обсерватория экономической сложности
О
#постоянная ссылка на раздел Обзор Эта страница содержит последние данные о торговле кузнечными машинами.
В 2020 году Forging Machines заняли 356-е место в мире по объемам продаж с общим объемом продаж 8,36 млрд долларов. В период с 2019 по 2020 год экспорт Ковочные машины сократился на -18,1%, с 10,2 млрд долларов до 8,36 млрд долларов. Торговля Ковочные машины составляют 0,05% от общего объема мировой торговли.
Кузнечные машины являются частью ядерных реакторов, котлов, машин и механических устройств; их части. К ним относятся управляемые станки для гибки, фальцовки и т. д., мета, прессы для обработки металлов, прочие, станки для ковки, штамповки, ковки или прессования металлов, станки для гибки, фальцовки, резки или прессования металла, в другом месте, гидравлические прессы для для обработки металла, пуансон с регулируемым числом оборотов, станки для пробивки и резки, станки для резки (кроме станков для пробивки и сдвига), не включенные в другие категории, станки для пробивки, вырубки, станки для пробивки и сдвига, не включенные в другие категории, и станки для резки (без пробивки).
Экспорт В 2020 году крупнейшими экспортерами Ковочные машины были Италия (1,14 млрд долларов), Германия (1,12 млрд долларов), Китай (1,04 млрд долларов), Япония (892 млн долларов) и Южная Корея (504 млн долларов).
Импорт В 2020 году крупнейшими импортерами Ковочные машины были США (1,16 млрд долларов), Китай (865 млн долларов), Германия (465 млн долларов), Мексика (398 млн долларов) и Индия (303 млн долларов). ).
Рейтинг Ковочные машины занимает 63-е место в индексе сложности продукта (PCI).
Описание Станки используются для изготовления других товаров. Они могут быть изготовлены из различных материалов, включая сталь, алюминий и другие металлы.
Последние тенденции
#permalink в разделПоследние данные
#permalink к разделуПросмотр
Поток
Scale
.
показывает последние тенденции на кузнечных машинах. Страны показаны на основе наличия данных.
Для получения полной информации о структуре торговли посетите обозреватель тенденций или продукт в профиле страны.
* С использованием обменных курсов на январь 2020 г., если торговые данные представлены в местной валюте.
Explore Latest Trends
Historical Data
#permalink to sectionExporters and Importers
#permalink to sectionTrade By Country
Yearcaret-down2020201920182017201620152014201320122011201020092008200720062005200420032002200120001999199819971996
Кузнечные машины занимают 356-е место в мире по объемам продаж.
В 2020 году крупнейшими экспортерами Ковочные машины были Италия (1,14 млрд долларов), Германия (1,12 млрд долларов), Китай (1,04 млрд долларов), Япония (892 млн долларов) и Южная Корея (504 млн долларов).
В 2020 году крупнейшими импортерами кузнечных станков были США (1,16 млрд долларов), Китай (865 млн долларов), Германия (465 млн долларов), Мексика (398 млн долларов) и Индия (303 млн долларов).
Изучение визуализаций
Market Dynamics
#permalink to sectionTrade by country
Startingcaret-down20192018201720162015201420132012201120102009200820072006200520042003200220012000199919981997Endingcaret-down202020192018201720162015201420132012201120102009200820072006200520042003200220012000199919981997
Value
Between 2019 and 2020, the exports of Forging Machines grew the fastest in Brazil ($37.2M) , Великобритания (14,8 млн долларов), Мексика (5,6 млн долларов), Ливия (3,9 млн долларов)5 млн) и Люксембург (2,99 млн долларов).
В период с 2019 по 2020 год самыми быстрорастущими импортерами Ковочные машины были Россия (33,5 млн долларов), Турция (20,4 млн долларов), Канада (18,1 млн долларов), Китайский Тайбэй (12,8 млн долларов) и Гонконг (8,34 млн долларов).
).
Изучение визуализаций
Концентрация рынка
#постоянная ссылка на разделСовокупная доля рынка
Стоимость
На этой диаграмме показано изменение концентрации рынка экспорта Кузнечные машины.
В 2020 году концентрация рынка, измеренная с помощью энтропии Шеннона, составила 4,27. Это означает, что большая часть экспорта Ковочные машины приходится на 19 стран.
Изучение визуализации
Чистая торговля
#permalink в разделГод.0214 Ковочные машины . Каждая страна окрашена в зависимости от разницы в экспорте и импорте Ковочные машины в течение 2020 года.
В 2020 году странами, у которых была самая большая торговая стоимость в экспорте, чем в импорте Кузнечные машины , была Италия ( 976 млн долларов), Японии (772 млн долларов), Германии (655 млн долларов), Южной Корее (365 млн долларов) и Австрии (235 млн долларов).
В 2020 г. страны, у которых стоимость импорта была наибольшей, чем экспорт Forging Machines были США (690 миллионов долларов), Мексика (353 миллиона долларов), Индия (272 миллиона долларов), Вьетнам (228 миллионов долларов) и Россия (227 миллионов долларов).
Disaggregation
#permalink to sectionValue
Yearcaret-down2020201920182017201620152014201320122011Countrycaret-downAll CountriesItalyGermanyChinaJapanSouth KoreaUnited StatesAustriaChinese TaipeiTurkeySwitzerlandSpainFranceBelgiumUnited KingdomNetherlandsCanadaBrazilFinlandMalaysiaSwedenPolandHong KongCzechiaMexicoRussiaSlovakiaSingaporeNew ZealandPortugalIndiaDenmarkVietnamThailandAustraliaSloveniaUnited Arab EmiratesLithuaniaBulgariaRomaniaHungaryUkraineSerbiaSouth AfricaBelarusGreeceNorwayIndonesiaLibyaCroatiaLuxembourgIrelandIsraelSaudi ArabiaEstoniaMoroccoLebanonLatviaBosnia and HerzegovinaMaltaChileColombiaPhilippinesPakistanKenyaUruguayNorth MacedoniaTunisiaQatarMoldovaKuwaitIranGeorgiaIcelandCambodiaPalestineEgyptDominican RepublicArgentinaKazakhstanArmeniaCyprusSenegalNigeriaAlbaniaUzbekistanJordanGhanaCosta RicaBurmaAzerbaijanPeruGuatemalaAfghanistanTogoZambiaBahrainSri LankaMontenegroNicaraguaEswatiniMaliNamibiaBangladeshBot swanaMozambiqueMongoliaParaguaySierra LeonePanamaBurkina FasoBoliviaEcuadorEl SalvadorMauritiusHondurasVenezuelaTanzaniaMauritaniaSyriaZimbabweNigerGrenadaLaosAngolaRepublic of the CongoTajikistanAlgeriaOmanGreenlandKyrgyzstanGabonLesothoIraqSeychellesTrinidad and TobagoCubaUgandaSan MarinoCote d’IvoireBruneiEthiopiaMalawiFijiGibraltarNew CaledoniaMaldivesBarbadosBeninMacauJamaicaGuyanaBermudaSaint MartinBelizeDemocratic Republic of the CongoBritish Virgin Islands
В 2020 году самыми продаваемыми в мире кузнечными станками с разбивкой по уровню HS6 были станки с числовым управлением для гибки,.
