ИБ2220 Машина листогибочная трехвалковая ИБ 2220

1. Каталог продукции
2. Машины листогибочные трёхвалковые
3. ИБ2220

Производитель: Завод ПромСтройМаш

Модель: ИБ2220

Артикул: PSMK020040

Цена: договорная

Запросить КП

Завод ПромСтройМаш является непосредственным производителем ИБ2220 Мы производим и продаём Машина листогибочная трехвалковая ИБ 2220 во все регионы РФ и страны ближнего зарубежья, такие как Беларусь, Казахстан. ИБ2220 нашего производства хорошо зарекомендовали себя в Москве, Ярославле, Нижнем Новгороде, Екатеринбурге, Новосибирске и других городах России.

Купить ИБ2220 вы можете непосредственно у нас или у наших дилеров.Ширина изгибаемого листа 2000мм; толщина при гибке 10мм, при подгибке 8мм

Машины листогибочные трехвалковые серии ИБ предназначены для гибки цилиндрических заготовок из листового материала с пределом текучести Qт=250 МПа( 25 кгс/мм.кв.) в холодном состоянии.На машинах допускается гибка конических заготовок из листового материала при их комплектовании соответствующим приспособлением. Размеры получаемых конических заготовок регламентируются технической документацией на машину. С целью расширения технологических возможностей машины могут комплектоваться инструментом для гибки уголков, полос, квадратов, труб, швеллеров.Машина листогибочная трехвалковая модели ИБ2224 может быть изготовлена в комплектации с УЦИ или ЧПУ.



По Техническому Заданию заказчика машина листогибочная 3-х валковая модели ИБ может быть  изготовлена с шириной  до 3150 мм и толщиной гибки до 25 мм, при этом могут измениться габаритные размеры и масса машины. Подробное ТКП можно получить после предоставления Технического Задания.Технические изменения, существенно не влияющие на характеристики листогибочных машин, завод-изготовитель оставляет за собой

Технические характеристики ИБ2220

Наибольшая толщина изгибаемого листа из материала с пределом текучести σт=250 МПа (25 кгс/мм2):	10
Наибольшая толщина изгибаемого листа при подгибке из материала с пределом текучести σт=250 МПа (25 кгс/мм2):	8
&nbsp&nbsp- при гибке, мм	10
&nbsp&nbsp- при подгибке, мм	8
Ширина листа, мм	2000
Наименьший радиус гибки, мм	180
Скорость гибки, м/мин	9.3
Диаметр верхнего валка, мм	225
Мощность главного электродвигателя, кВт	7.5
Частота вращения главного электродвигателя, об/мин	950
Мощность электродвигателя привода регулировки валков, кВт	3. 0
Частота вращения электродвигателя привода регулировки валков, об/мин	750
Мощность электродвигателя привода откидной опоры, кВт	1.1
Частота вращения электродвигателя привода откидной опоры, об/мин	920
Мощность электродвигателя механизма поддержки, кВт	0.75
Частота вращения электродвигателя механизма поддержки, об/мин	700
Мощность электродвигателя механизма съема изделий, кВт	1.5
Частота вращения электродвигателя механизма съема изделий, об/мин	1410
Габаритные размеры:	&nbsp
&nbsp&nbsp- слева-направо, мм	4140
&nbsp&nbsp- спереди-назад, мм	1350
&nbsp&nbsp- высота над уровнем пола, мм	1570
Масса машины со средствами механизации, кг	6000
Габаритные размеры со средствами механизации:	&nbsp
&nbsp&nbsp- слева-направо, мм&nbsp	6280
&nbsp&nbsp- спереди-назад, мм&nbsp	5300
&nbsp&nbsp- высота над уровнем пола, мм&nbsp	3785
	&nbsp

Стандартная комплектация ИБ2220

• Машина 3-х валковая листогибочная в сборе
• Выносной пульт управления
• Эл. шкаф управления
• Паспорт,руководство по эксплуатации
• ЗиП

Дополнительные опции ИБ2220

Дополнительные опции ИБ2220	Цена pуб с НДС 20%
-инструмент для гибки сортового проката 2220-001	380000*
-приспособление для гибки конусных обечаек 2220-002	152000*
-приемный стол СП-1	87000*
-передний стол СП-2	264000*
-механизм съема изделия МСИ-1	179000*
-механизм поддержки обечайки МПО-1	204000*
*Актуальность цен на оснастку уточняйте у наших специалистов!!!

Фотопрезентация ИБ2220

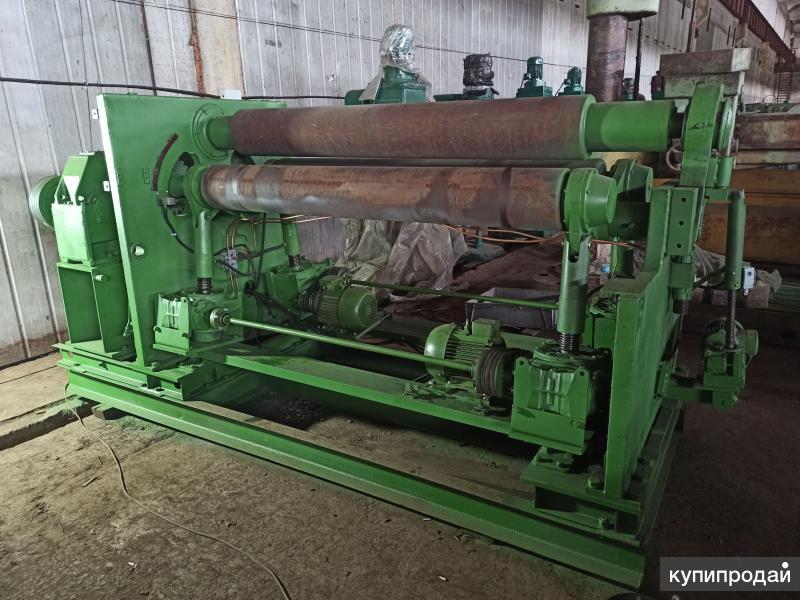

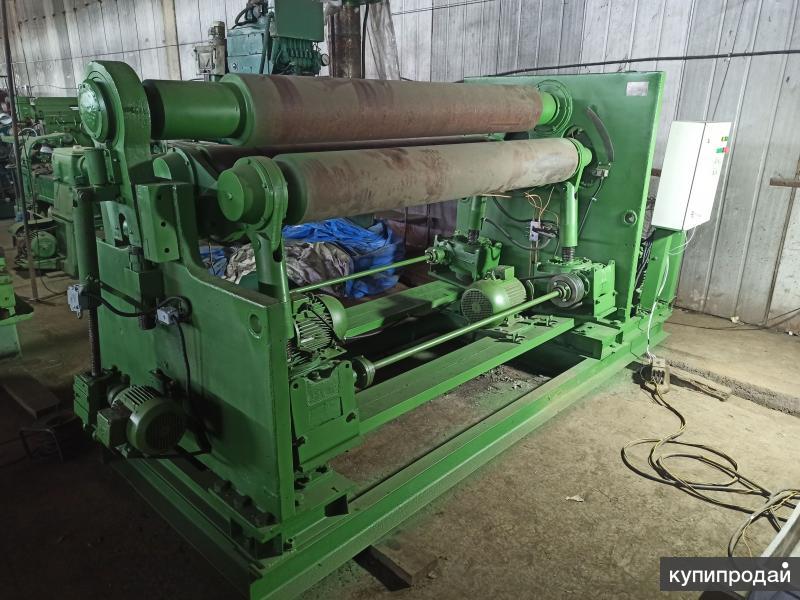

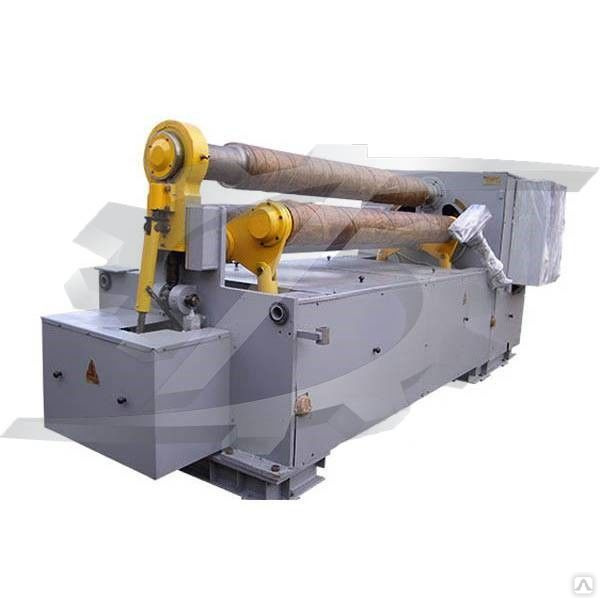

Машина листогибочная 3-х валковая модели ИБ2220. Вид сбоку

Машина листогибочная 3-х валковая модели ИБ2220.

Вид сбоку

Устройство, схема работы ИБ2220

Машины листогибочные трехвалковые предназначены для гибки цилиндрических обечаек из листового материала с пределом текучести Qт=250 МПа (25кгс/мм2) в холодном состоянии. На машинах допускается гибка конических обечаек из листового материала при их комплектовании соответствующим приспособлением. С целью расширения технологических возможностей, машины могут комплектоваться инструментом для гибки уголков, полос, квадратов, труб, швеллеров. Для удобства обслуживания машины могут комплектоваться средствами механизации – стол передний, механизм съема изделия, стол приемный, механизм поддержки обечайки.

листогиб трехвалковый (вальцы) ИБ2220

Основными составными частями машины листогибочной трехвалковой (вальцев) ИБ2220 являются:

1. рама
2. стойки
3. опора откидная
4. приспособление для гибки конических заготовок
5. привод главный
6. привод регулировки боковых валов
7. механизм наклона откидной опоры
8. валок верхний
9. валки боковые
10. механизм автоматического останова и реверсирования валков
11. инструмент для гибки уголков, полос, квадратов, труб, швеллеров
12. Поворотные рычаги соединяются со стойками осями
13. ограждение
14. смазка
15. электрооборудование
16. электрошкаф
17. пульт управления
18. стол передний
19. стол приемный
20. механизм поддержки обечайки
21. механизм съема изделия

За отдельную плату к вальцам ИБ2220 поставляется:

• приспособление для гибки конических заготовок
• инструмент для гибки уголков, полос, квадратов, труб, швеллеров
• стол передний
• стол приемный
• механизм поддержки обечайки
• механизм съема изделия ,
• механизм автоматического останова и реверсирования валков

Работа основных составных частей машины листогибочной вальцев ИБ2220

Стойки машины листогибочной вальцев ИБ2220

Сварные стойки, выполненные из листовой стали, соединены между собой стяжками и имеют базовые отверстия под центральную ось и подшипник верхнего валка.

Откидная зона вальцев ИБ2220

В процессе гибки конической обечайки левая опора верхнего валка перемещается по направляющим стойки вниз винтом с трапецеидальной резьбой. Контроль перемещения осуществляется по линейке.

Привод регулировки боковых валков вальцев ИБ2220

На двух балках (2), шарнирно соединенных со стойками, смонтирован привод регулировки боковых валков (4). Быстроходные валы редукторов (1) соединены карданным валом (3). Малые тихоходные валы редукторов вращают ходовые винты (6), гайки (7), запрессованные в стаканы (8). Поворотные рычаги соединяются со стойками осями (13). Кодовые винты опираются на упорные подшипники (9), установленные под редукторами. Защита привода вальцев ИБ2220 от перегрузок осуществляется предохранительной муфтой (5),которая должна срабатывать в интервале мощности электродвигателя (1,1…1,3) расчетной. Регулировка и настройка производиться гайками (10).

Механизм наклона откидной опоры вальцев ИБ2220

Откидывание левой опоры верхнего валка производится выводом фиксатора (11) из проточки стакана (12). Привод опоры осуществляется от электродвигателя (1) через редуктор (2) и передачу винт – гайка (3). Крайнее положение откидной опоры контролируется конечными выключателями (6), с помощью планки с упором (10).

Валок верхний вальцев ИБ2220

Верхний валок вальцев ИБ2220 (1) вращается в сферических подшипниках (2). На правой цапфе валка установлен корпус (3), соединенный с тягой (4), крепящейся к тумбе главного привода. Во время гибки конической обечайки вращением тяги верхний валок устанавливают в наклонное положение против часовой стрелки.

Валки боковые вальцев ИБ2220

Валки боковые (2) устанавливаются в рычагах (1), которые поворачиваются вокруг центральной оси (3). На их консолях устанавливаются зубчатые колеса (4), входящие в зацепление с шестерней (5) главного привода. Контроль положения валков производиться по сегментным линейкам, расположенным на стойках.

пульта управления вальцами ИБ2220

• Общий стоп
• Выключатель направления вращения главного привода ИБ2220
• Выключатель включения механизма съема
• Выключатель включения откидной опоры
• Выключатель включения механизма поддержки обечайки
• Кнопка перемещения заднего бокового валка вверх
• Кнопка перемещения заднего бокового валка вниз
• Кнопка перемещения переднего бокового валка вверх
• Кнопка перемещения переднего бокового валка вниз
• Кнопка установки заднего бокового валка в исходное положение
• Лампа сигнальная «Сеть»
• Лампа сигнальная «Главный привод включен»

Принцип работы листогиба ИБ2220

Принцип работы заключается в свободной гибке листа, помещенного между верхним и боковым валками. Его конец заводиться до упоров, расположенных на заднем валке, ориентируя кромки листа параллельно образующей валка. Перемещением боковых валков вверх лист прогибают, вследствие чего возникает пластическая деформация изгиба. При вращении валков за счет силы трения изгибаемый лист движется в направлении вращения валков, одновременно контактируя с роликом механизма автоматического останова и реверсирования валков. Выход кромки листа с ролика автоматического останова приводит к отключению привода с включением реверса вращения валков, и заготовка перемещается в обратном направлении. Гибка листа на вальцах ИБ2220 производится по предварительной разметке.

Проход через зону деформации ИБ2220 дает последовательную, равномерную по длине, остаточную кривизну. Различная установка боковых валков по отношению к верхнему валку обеспечивает изменение радиуса гибки.

Гибка листа на малые радиусы ограничивается силой сцепления приводимых валков с изгибаемым листом, и производиться на несколько последовательных пропусков (проходов).

Боковые валки установлены на поворотных рычагах, что позволяет осуществлять подгибку кромок листа с одной его установки.

Ось поворотных рычагов установлена в стойках машины листогибочной ИБ2220.

Правая опора верхнего валка размещена на правой стойке, а левая поддерживается откидной опорой, при откидывании которой можно снять готовое изделие с верхнего валка.

Механизм регулировки боковых валков и механизм наклона откидной опоры имеют индивидуальные приводы. Главный привод, привод регулировки боковых валков, стойки смонтированы на раздельной раме.

Система смазки листогиба ИБ2220

Смазка листогиба ИБ2220обеспечивается:

• централизованной смазкой,
• шприцем через масленку,
• заливкой в корпус редукторов.

Смазочная система ИБ2220

Централизованная система смазки листогиба ИБ2220 включает в себя: насос ручной густой смазки СДР с ручным приводом, трубопроводы и две группы питателей. Насос (или станция) расположены в районе главного привода машины, а питатели на правой и левой стойках. От питателей смазочный материал поступает к точкам смазывания.

Контроль за работой централизованной системы осуществляется визуально по движению штока центрального питателя.

Перед первоначальным пуском листогибочной машины ИБ2220 необходимо заправить редукторы и станции смазочным материалом – и прокачать систему до появления смазочного материала на смазываемых поверхностях.

Подшипники качения смазывать не реже одного раза в год.

При ремонте вальцев ИБ2220 необходимо полностью сменить смазочный материал в составные частях машины.

Питатели смазочной системы должны быть отрегулированы на минимальную подачу смазочного материала.

Объем масла, заливаемого в редукторы, должен контролироваться по рискам маслоуказателей (масломерных игл) или по контрольным пробкам.

Работа на вальцах ИБ2220

• приступая к работе, вальцы ИБ2220 следует осмотреть, убрать все посторонние предметы, поскольку они могут стать причиной несчастного случая;
• при снятых ограждениях работа на вальцах ИБ2220 не допускается;
• ремонт механизмов во время работы вальцев ИБ2220 запрещается;
• чистка, обтирка, наладка, смазка и регулировка вальцев ИБ2220 при включенных электродвигателях строго запрещена;
• по окончании работы вальцы ИБ2220 должна быть отключена от общей сети.
• Машина листогибочная ИБ2220 не виброопасна, корректированный уровень звуковой мощности у работающей машины не превышает допустимого ГОСТ 12.1.003-83.
• Конструкция листогиба ИБ2220 обеспечивает безопасность работы обслуживающего персонала.
• Количество обслуживающего персонала и квалификационный разряд устанавливаются потребителем.
• К работе на листогибе ИБ2220 и ее обслуживанию не разрешается допускать лиц, не прошедших проверку практических знаний и навыков по управлению листогибами.

станок листогибочный трехвалковая ив 2220в видео, станок листогибочный ИБ 2220 цена бу машина листогибочная ив 2220 вальцы трёхвалковые И 2220А б/у. характеристики вальцев ИВ2220, паспортные данные вальцев и2220 листогибочная трехвалковая машина ИБ2220 паспорт Машина листогибочная трехвалковая ИБ 2235.6 цена. ИВ2220 тех характеристики, тех.характеристика вальцы 2220 ив2220 параметры ИБ 2220 2013г. б/у. и 2220 технические характеристики, вальцы б/у иб 2220 иб2220 паспорт вальцы и2220 паспорт.

иб 2220 видео, иб 2220 вальцевый станок иб2220 ив2220. тех характеристики ИВ2220, продам ИБ2220 иб-2220 чертеж верхнего валка гибочной машины ИБ2220. приспособление для вальцовки конуса для станка ив 2222, Машина листогибочная трехвалковая ИВ2220 Листогибочная машина трехвалковая ИБ-2220 машина листогибочная трехвалковая иб2220 цена. тех. характеристики вальцы иб 2220, И2220 вальцы ив2220 тех. характеристика машины листогибочные ИБ 2220. вальцы модель 2220б, И2220 тех. характеристики листогибочная машина ИБ2220А тех.характеристика вальцы И2220. Приспособление для гибки конических обечаек для ИВ2220, te 2220 ив2220 технические характеристики чертеж верхнего валалистогибочной машины марки и2220б. паспорт вальцов ИВ-2220 А, приспособление для гибки обечаек КОНИЧЕСКОЙ ФОРМЫ на станке ИБ2220 станок иб2220в приспособление для конических обечаек ив 2220 характеристики. ив2220 техномаш, тех. характеристики трехвалковые вальцы ИА 2220 ИБ 2220 б.у вальцы иб 2220 технические данные. трехбалковая листогибочная машина типа иб2220 схема, машина листогибочная трехвалковая иб 2220 цена ив 2220 схема вальцового станка и2220б. технические характеристики вальцы иб 2220, Вальцы 2220 паспорт Вальцы трехвалковые И2220 казахстан Машина листогибочная трехвалковая ИБ-2220 1985г выпуска цена. характеристики вальцев ИВ 2220, технические нарактеристики иб 2220 машина листогибочная трехвалковая модель 2220б электросхема машины ИБ2220. иб2220 диаметр, Инструмент для гибки конических обечаек 15-001 листогибочный станок иб2220 вальцы и 2220г. техарактеристика иб2220, Листогибочная машина ИА 2220Б машина листогибочная трехвалковая иб2220г характеристики вальцев И2220Б. ИВ2220Б характеристики, иб2220 Приспособление для изготовления конусных обечаек на ИВ2220 вальцы иб2220 характеристики. иб2220 технический, вальцы ив2220 характеристики паспорт ив 2220 машина листогибочная трехвалковая иб2220 марка и модель. вальцы ив2220 – технические характеристики, тех.характеристика вальцов иб2220 вальцы ив2220 характеристика вальцы И 2230 тех.характеристика. приспособа для конуса вольцов иб 2220, Комплектации на ИВ2220 вальцы ив2220 вальцыбольшие трехвалковые 2220 б б. у. купить. ив2220 характеристики, сТАНОК ВАЛЬЦОВОЧНЫЙ ИБ 2220 в характеристика

ИБ2212 Ширина изгибаемого листа 1550мм; толщина при гибке 1,5мм, при подгибке 1мм

ИБ2213 Ширина изгибаемого листа 1250мм; толщина при гибке 3мм, при подгибке 2мм

ИБ2216 Ширина изгибаемого листа 2000мм; толщина при гибке 4мм, при подгибке 3мм

ИБ2220 Ширина изгибаемого листа 2000мм; толщина при гибке 10мм, при подгибке 8мм

ИБ2222 Ширина изгибаемого листа 2000мм; толщина при гибке 16мм, при подгибке 12мм

ИБ2223 Ширина изгибаемого листа 2000мм; толщина при гибке 20мм, при подгибке 16мм

ИБ2224 Ширина изгибаемого листа 2000мм; толщина при гибке 25мм, при подгибке 20мм. ТУ3828-001-23881227-2014

ФОРМА ЗАКАЗА

Машина листогибочная трехвалковая ИБ 2220

Я согласен с получением уведомлений

Листогибочная машина трехвалковая ИБ2220М в Кувандыке (Машины листогибочные)

• org/ListItem”> Россия
• Кувандык
• Станки и оборудование гибочные
• Машины листогибочные
Листогибочная машина трехвалковая ИБ2220М в Кувандыке

Цена: Цену уточняйте

за 1 ед.

---

Описание товара

Предлагаемая машина обрабатывает цилиндрические заготовки из листового материала, который в холодном состоянии имеет предел текучести Qт = 250 МПа (25 кгс/мм кв. ).
При наличии соответствующего приспособления на машине возможна гибка обечаек конической формы, изготовленных из листового материала. Обработка происходит путем гибки-прокатки заготовки через валки. На выходе изделия могут иметь форму замкнутого цилиндра или его части. Основные подвижные элементы машины — три валка, при этом боковые вращаются в прямом направлении и в обратном, а верхний перемещается вверх-вниз.
Технологические возможности машины могут быть увеличены при поставке дополнительных инструментов, которые позволят изготавливать уголки, полосы, квадраты, трубы и швеллеры. Чтобы облегчить обслуживание машины, комплект поставки может дополняться устройствами автоматизации — передним и приемным столами, механизмами поддержки обечаек и выдачи изделий.

Технические характеристики:
Наибольшая ширина изгибаемого листа, мм
2000
Наибольшая толщина изгибаемого листа, мм:
при гибке
10
при подгибке
8
Наименьший радиус гибки, мм
180
Скорость гибки нерегулируемая, м/мин
7. 46
Диаметр верхнего валка, мм
215
Удельный расход эл.энергии, кВт/ч
9,43
Привод машины
электрический
Габаритные размеры (без механизации), мм:
слева направо
3940
спереди назад
1350
высота над уровнем пола
1510
Масса машины (без механизации), кг
4800

---

Товары, похожие на Листогибочная машина трехвалковая ИБ2220М

Вы можете оформить заказ на «Листогибочная машина трехвалковая ИБ2220М» в фирме «Южно-Уральский механический завод, ООО» через нашу систему BizOrg. Сейчас предложение находится в статусе «В наличии».

Что может предложить «Южно-Уральский механический завод, ООО»:

• гарантия качества и своевременное исполнение взятых обязательств;
• удобные методы оплаты;
• для пользователей портала BizOrg.Su компания «Южно-Уральский механический завод, ООО» предоставляет особые условия;
• организация «Южно-Уральский механический завод, ООО» работает с именитыми брендами.

Свяжитесь с фирмой уже сейчас – не стоит ждать!

Ответы на популярные вопросы

1. Как оформить заказ?

   Для того, чтобы оформить заявку на «Листогибочная машина трехвалковая ИБ2220М» свяжитесь с компанией «Южно-Уральский механический завод, ООО» по контактам, указанным в правом верхнем углу. Обязательно укажите, что нашли организацию на портале БизОрг.

2. Где посмотреть полную информацию о компании «Южно-Уральский механический завод, ООО»?

   Для получения полных данных об организации перейдите в правом верхнем углу страницы по ссылке с именем компании. После этого перейдите на интересную Вам вкладку .

3. Предложение не соответствует действительности, номер телефона не доступен и т.п.

   Если у Вас появились проблемы при работе с «Южно-Уральский механический завод, ООО» – сообщите идентификаторы фирмы (705685) и товара/услуги (13432512) в нашу службу технической поддержки.

Общая информация:

• Информация появилась на сайте 29. 12.2016;
• последнее изменение информации – 29.12.2016;
• 96 – данное количество потенциальных клиентов обратило внимание на предложение с момента размещения. И ежедневно это число увеличивается;
• вы сможете посмотреть «Листогибочная машина трехвалковая ИБ2220М» в разделах «Промышленное оборудование, станки, механизмы», «Раскройно-заготовительное оборудование», «Станки и оборудование гибочные», «Машины листогибочные».

Обращаем ваше внимание на то, что торговая площадка BizOrg.su носит исключительно информационный характер и ни при каких условиях не является публичной офертой.
Заявленная компанией Южно-Уральский механический завод, ООО цена товара «Листогибочная машина трехвалковая ИБ2220М» может не быть окончательной ценой продажи. Для получения подробной информации о наличии и стоимости указанных товаров и услуг, пожалуйста, свяжитесь с представителями компании Южно-Уральский механический завод, ООО по указанным телефону или адресу электронной почты.

Телефоны:

+73536139249

Купить листогибочную машину трехвалковую ИБ2220М в Кувандыке:

просп. Мира, д. 44

Листогибочная машина трехвалковая ИБ2220М

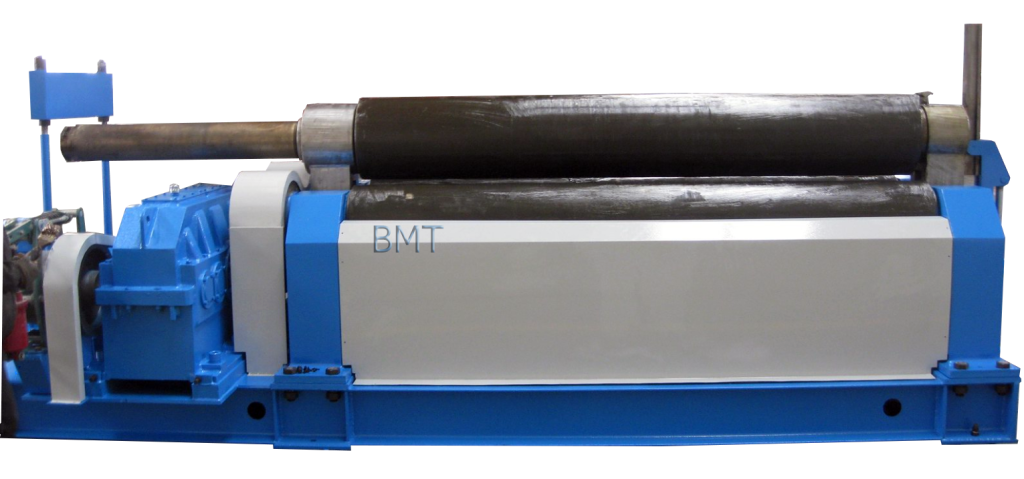

⛽️ Трехвалковая машина листогибочная – 3R UHS с доставкой по России. Цены и характеристики.

Оборудование для металла – Оборудование для обработки листового металла – Вальцы – Вальцы 3-х валковые гидравлические – Трехвалковая машина листогибочная – 3R UHS

PRO-AZS – Гипермаркет оборудования.

Стандартная комплектация:

• уменьшенные габариты машин среднего и большого размеров;
• боковые валки перемещаются гидравлическими поршнями в горизонтальном направлении;
• очень жесткая конструкция и геометрические особенности позволяют использовать данную модель по типу листогибочного пресса, что позволяет выполнять операции повторной гибки и калибровки;
• три цифровых индикатора для облегчения позиционирования валков;
• гидравлическая откидная опора для облегчения снятия готового изделия;
• легкая работа с мобильным пультом управления;
• усиленные стальные валы, упрочненные ТВЧ, сертифицированы в соответствие со стандартом SAE 1050;
• устройство для конической гибки;
• гидравлические компоненты от ведущих мировых производителей: Rexroth, Bosch, Parker;
• электрооборудование фирм Telemechanique и Siemens;
• двухскоростная рабочая система;
• изготовлено в соответствии с директивами “EC” по безопасности, имеет маркировку “CE”;

Дополнительное оборудование по отдельному заказу:

• гидравлический кран;
• гидравлические боковые опоры;
• автоматизация с NC;



Модель	Рабочая длина, мм	Гибочная способность (5 x D), мм	Гибочная способность (1. 5 x D), мм	Диаметр верхнего валка (D), мм	Мощность двигателя, кВт	Рабочая скорость, м/мин	Вес, кг
3R UHS 25	2550	до 65	до 55	350 – 550	37.5 – 73.5	1.5 – 5	16600 – 42500
3R UHS 30	3100	до 60	до 45	350 – 550	37.5 – 73.5	1.5 – 5	17680 – 45000
3R UHS 40	4100	до 45	до 30	350 – 550	37.5 – 73.5	1.5 – 5	18800 – 47600



Артикул	3R UHS
Рабочая длина, мм	2550 – 4100
Гибочная способность (5 x D), мм	до 65
Гибочная способность (1. 5 x D), мм	до 55
Диаметр центрального валка (D), мм	350 – 550
Мощность двигателя, кВт	37,5 – 73,5
Рабочая скорость, м/мин	1,5 – 5

Доставка по Москве и Московской Области

Доставка осуществляется в любой  день по желанию клиента .

Стоимость доставки уточняйте у менеджеров по телефону +7 (495)127-70-05 или 8 (800) 511-88-23

Время доставки: В любой день недели в любое удобное для вас время

Доставка по Роcсии

Для отправки по России необходима предоплата.
Отправка через транспортные компании: «Деловые линии», «ПЭК», «Желдорэкспедиция» и «КИТ». Доставка до других тк оплачивается отдельно и зависит от суммы заказа и расположения транспортной компании.

Отгрузка осуществляется в течении 3-5 рабочих дней с момента поступления денег на наш р/с.
Стоимость доставки от Москвы до вашего города вы оплачиваете напрямую транспортной компании при получении товара у себя в городе.

При оформлении заказа просим вас указывать способ отправки груза. Стоимость доставки от Москвы до вашего города вы можете уточнить в транспортных компаниях. Для беспрепятственного получения товара в своем городе, просим вас указывать работающие телефоны.

Внимание частных лиц!

Для получения товара в транспортной компании у вас в городе просим вас указывать ваши паспортные данные для внесения их в транспортные документы.

Наличный расчет при самовывозе или курьерской доставке.

Безналичный расчет. Вы можете заказать счет на юридическое или физическое лицо.

Для выписки счета вам необходимо прислать реквизиты вашей организации или ФИО на [email protected]


При оплате по безналичному расчету мы предоставляем следующие финансовые документы: счет, накладную, счет-фактуру. Так же мы можем заключить договор на поставку. Цены при заказе по безналичному расчету указаны с НДС.

Листогибочные машины, вальцы

Быстрая связь с нашими менеджерами: Егор Алексеевич Skype: ICQ#: 194-103-261 Владимир Кириллович ICQ#: 410-135-894 [email protected] Заказать оборудование Оборудование в наличии на складе Заказать каталог продукции 28 Июн  Boeing потратит на продукцию ВСМПО 18 миллиардов долларов 27 Июн  «Оборонка» – самая экспортовостребованная отрасль России 26 Июн  Российский тепловоз для Белорусской железной дороги 14 Янв  Компания “Сухой” проводит конкурс на лучшую научно-техническую работу среди молодежи 16 Ноя  Президент указал направление развитие экономики России		Кузнечно-прессовое оборудование Машины листогибочные трехвалковые ИБ2213В (лист 2х1250 мм) Машина листогибочная трехвалковая ИБ2216В (лист 4х2000 мм) Листогибочная машина 3-х валковая с механическим приводом. Предназначена для гибки цилиндрических обечаек из листового материала с пределом текучести Oт=250 МПа (25 кгс/мм²) в холодном состоянии. Подробнее Машина листогибочная трехвалковая ИБ2220В (лист 10х2000 мм) Листогибочная машина 3-х валковая с механическим приводом. Предназначена для гибки цилиндрических обечаек из листового материала с пределом текучести Oт=250 МПа (25 кгс/мм²) в холодном состоянии. Подробнее Машина листогибочная трехвалковая ИБ2222В (лист 16х2000 мм) Листогибочная машина 3-х валковая с механическим приводом. Предназначена для гибки цилиндрических обечаек из листового материала с пределом текучести Oт=250 МПа (25 кгс/мм²) в холодном состоянии. Подробнее Машина листогибочная трехвалковая И2223Б (лист 20х2000 мм) Листогибочная машина 3-х валковая с механическим приводом. Предназначена для гибки цилиндрических обечаек из листового материала с пределом текучести Oт=250 МПа (25 кгс/мм²) в холодном состоянии. Подробнее Машины листогибочные трехвалковые ИБ2216В-01 (лист 4х3150 мм) Машины листогибочные трехвалковые предназначены для гибки цилиндрических обечаек из листового материала с пределом текучести Qт=250 МПа (25кгс/мм2) в холодном состоянии. Подробнее Машина листогибочная трехвалковая ИБ 2219В (лист 8х3150 мм) Машины листогибочные трехвалковые предназначены для гибки цилиндрических обечаек из листового материала с пределом текучести Qт=250 МПа (25кгс/мм2) в холодном состоянии. Подробнее Машина листогибочная трехвалковая ИБ2220В-01 (лист 10х3150 мм) Машины листогибочные трехвалковые предназначены для гибки цилиндрических обечаек из листового материала с пределом текучести Qт=250 МПа (25кгс/мм2) в холодном состоянии. Подробнее Машина листогибочная трехвалковая ИБ2222В-01 (лист 16х3150 мм) Машина листогибочная трехвалковая предназначена для гибки цилиндрических заготовок из листового материала с пределом текучести Qт=250 МПа (25кгс/мм2) в холодном состоянии. Подробнее Листогибочная четырехвалковая машина ИБ2424А (лист 25х3150 мм) Машины предназначены для гибки цилиндрических заготовок из листового материала. Возможна гибка конических заготовок 30% по толщине и 75% по длине образующей от наибольших размеров цилиндрических заготовок. Подробнее Листогибочная четырехвалковая машина ИБ2424 (лист 28х3150 мм) Машины предназначены для гибки цилиндрических заготовок из листового материала. Возможна гибка конических заготовок 30% по толщине и 75% по длине образующей от наибольших размеров цилиндрических заготовок. По отдельному заказу машины могут поставляться со средствами механизации: подающим рольгангом, механизмом съема изделий и приемным столом. Подробнее Листогибочная четырехвалковая машина ИБ2426 (лист 40х3150 мм) Машины предназначены для гибки цилиндрических заготовок из листового материала. Возможна гибка конических заготовок 30% по толщине и 75% по длине образующей от наибольших размеров цилиндрических заготовок. Подробнее 4-х валковые гидравлические вальцы для гибки листа Гидравлические четырех валковые вальцы для гибки листа. Вальцы предназначены для гибки листа толщиной до 50 мм, с шириной изгиба до 4000 мм. Подробнее Трёхвалковые листогибочные машины Листогибочная машина модели И2224 предназначена для изготовления цилиндрических и конических изделий из листового материала. Подробнее Модель машины Диаметр Верхнего валка Наибольшие размеры сечения листа при гибке, мм Минимальный радиус гибки, мм Мощность привода квт Габариты, мм А х В х С Масса, кг вальцы трехвалковые ИБ 2213В 100 1250х2 67 1,7 2500х745х1310 950 вальцы трехвалковые ИБ 2216В 180 2000х4 125 6,3 3600х1040х1450 2550 ИБ2216В-01 220 3150×4 200 9,4 5200×1400×1500 6700 ИБ 2219В 240 3150х8 180 8,5 5000х1350х1510 6140 ИБ 2220В 215 2000х10 180 8,5 3940х1350х1510 4800 ИБ2220В-01 270 3150×10 240 9. 43 5300×1450×1550 8800 ИБ 2222В 270 2000х16 240 12 4040х1590х2095 7200 ИБ2222В-01 330 3150×16 300 9. 43 5300×1620×2200 10800 ИБ 22110.18 270 1100х18 290 (для угла 30°) 12 3440х1590х2095 7000 ИБ 2225. 2,5 168 2500х2,5 100 6,3 4070х800х1160 3500 ИБ 2230.12 315 3000х12 300 12 5040х1500х2095 8300 ИБ 2232. 8 240 3200х8 200 8,5 5000х1350х1510 6750 ИБ 2235.4 240 3500х4 200 8,5 5420х1400х1510 7000 ИБ 2235. 6 240 3500х6 200 8,5 6530х1400х1510 7000 ИБ 2245.4 215 4500х4 500 8,5 6524х1403х1930 10000 ИБ 22085. 3 94 850х3 50 1,7 2100х745х1310 750 Машины листогибочные трёх-валковые с гидроприводами И 2223 360 2000х20 2000х25 300 650 19 4510х1920х2100 12500 ИВ 2222 360 3150х16 300 29,5 5830х1600х2080 18400 ИБ 2220г 215 2000х10 180 8,5 3820х1350х1640 4200 Машины листогибочные четырёх-валковые с гидроприводами И 2416 180 2000х4 125 6,3 3250х850х1300 3150 ИА 2420 215 2000х10 180 13 5000х2510х1700 15000 И 2420. 32 380 2000х32 380 30 5800х2510х2480 20000 И24.1600.25 380 1600х25 380 30 5350х2680х2510 22105 И2430. 20 380 3000х20 3000х25 400 800 30 6800х2510х2480 26980 ИБ2424 2500×28 380 6850×4830×3655 ИБ2424А 3150×25 380 88 7 655×5 130×3 655 54 000 ИБ2426 3150×40 600 8 480×4 830×3 875 58 000 Листогибочная машина способна придавать форму металлическому листу, не нагревая его. Принцип холодной гибки весьма популярен во многих отраслях производства. Из-за этого листогибочные машины пользуются высоким спросом на больших заводах, мелких и средних предприятиях. Конструкция машины включает в себя гибочную балку, станину, прижимную балку, упор и привод. Это основная комплектация, которая может быть дополнена, что позволит изготовлять более сложные детали. Листогибочные машины и вальцы будут пользоваться большим спросом до тех пор, пока нужны трубы, цистерны и прочие изделия из чёрного и цветного металла. Нефтеперерабатывающие заводы и теплоэнергоцентрали, коммунальные и сельские хозяйства – везде присутствуют изделия, которые создали с помощью листогибочных машин и вальцов. Вальцовка не применяется для массового производства изделий, в основном она нужна при производстве, не стандартных по форме и размеру, труб, обечайки и цистерн. Вальцовка идеально подходит по соотношению цены, качества продукции и трудозатратам именно для маленьких партий. Вальцы бывают двухвалковые, трёхвалковые и четырёхвалковые. Так же вальцы можно поделить по расположению боковых валков относительно главных осей среднего вала: они бывают, расположены симметрично и асимметрично. Принцип работы вальцов состоит в следующем: валы вращаются в разных направлениях, а основной вал плавно проходит перпендикулярно плоскости листа, что обеспечивает зажим и обработку металла. Процесс изготовления труб состоит из трёх этапов: первоначальная гибка и подгибание края листа придание формы трубы оставшиеся ровные участки листа срезаются. Изменяя положение среднего и бокового вала, в листогибочной машине можно увеличивать или уменьшать радиус заготовки.
Copyright © 1997-2022 Станкостроительное объединение «РЕМПРЕССМАШ»		Станкостроительное объединение «РЕМПРЕССМАШ» E-mail: . Наш адрес: 111672, г. Москва, ул. Суздальская, д.9, комн. 55

Машины листогибочные трехвалковые в Украине. Сравнить цены и поставщиков промышленных товаров на маркетплейсе Prom.ua

• Гибочные станки

• Вальцовки

• Гибка металла

• Шлифовальные станки по металлу

•  Листогиб электрический
•  Гибкие
•  3-х валковые листогибочные вальцы
•  Вариус
•  Листогибом

Трехвалковая листогибочная машина | Вальцы промышленные ВЕМ1270х2 / ВЕМ2000х10 PSTech

Под заказ

Доставка по Украине

117 700 грн

Купить

PSTech™ Ukraine | ПСТ Украина

Трехвалковая листогибочная машина гидравлическая | Вальцы гидравлические ВЕМ1250х6Г PSTech

Под заказ

Доставка по Украине

275 000 грн

Купить

PSTech™ Ukraine | ПСТ Украина

Гибка металла

Услуга

от 150 грн

ООО “Научно-производственное предприятие “ПРОМЭКСПОРТ”

Листогибочный станок ассиметричный трёхвалковый SMR-S 1070×130 OSTAS

Доставка по Украине

Цену уточняйте

Сварочные технологии

Листогибочный станок ассиметричный трёхвалковый SMR-S 2070×150 OSTAS

Доставка по Украине

Цену уточняйте

Сварочные технологии

Листогибочный станок ассиметричный трёхвалковый SMR-S 3070×220 OSTAS

Доставка по Украине

Цену уточняйте

Сварочные технологии

Трёхвалковый листогибочный электромеханический станок SMR 1070×86 OSTAS

Доставка по Украине

Цену уточняйте

Сварочные технологии

Трёхвалковый листогибочный электромеханический станок SMR 1070×96 OSTAS

Доставка по Украине

Цену уточняйте

Сварочные технологии

Гибочный станок HR3W1204 3-валковый гидравлический

Под заказ

Доставка по Украине

Цену уточняйте

ООО “ЦТО КВАРЦ”

Гибочный станок HR3W1505 3-валковый гидравлический

Под заказ

Доставка по Украине

Цену уточняйте

ООО “ЦТО КВАРЦ”

Гибочный станок HR3W1706 3-валковый гидравлический

Под заказ

Доставка по Украине

Цену уточняйте

ООО “ЦТО КВАРЦ”

Гибочный станок HR3W2004 3-валковый гидравлический

Под заказ

Доставка по Украине

Цену уточняйте

ООО “ЦТО КВАРЦ”

Гибочный станок HR3W2006 3-валковый гидравлический

Под заказ

Доставка по Украине

Цену уточняйте

ООО “ЦТО КВАРЦ”

Трёхвалковый листогибочный электромеханический станок SMR 1270×86 OSTAS

Доставка по Украине

Цену уточняйте

Сварочные технологии

Трёхвалковый листогибочный электромеханический станок SMR 1270×96 OSTAS

Доставка по Украине

Цену уточняйте

Сварочные технологии

Смотрите также

Гибочный станок HR3W2008 3-валковый гидравлический

Под заказ

Доставка по Украине

Цену уточняйте

ООО “ЦТО КВАРЦ”

Трёхвалковый листогибочный электромеханический станок SMR 1550×86 OSTAS

Доставка по Украине

Цену уточняйте

Сварочные технологии

Гибочный станок HR3W2010 3-валковый гидравлический

Под заказ

Доставка по Украине

Цену уточняйте

ООО “ЦТО КВАРЦ”

Трёхвалковый листогибочный электромеханический станок SMR 1550×96 OSTAS

Доставка по Украине

Цену уточняйте

Сварочные технологии

Гибочный станок HR3W2013 3-валковый гидравлический

Под заказ

Доставка по Украине

Цену уточняйте

ООО “ЦТО КВАРЦ”

Трёхвалковый листогибочный электромеханический станок SMR 2070×86 OSTAS

Доставка по Украине

Цену уточняйте

Сварочные технологии

Гибочный станок HR3W2018 3-валковый гидравлический

Под заказ

Доставка по Украине

Цену уточняйте

ООО “ЦТО КВАРЦ”

Трёхвалковый листогибочный электромеханический станок SMR 2070×96 OSTAS

Доставка по Украине

Цену уточняйте

Сварочные технологии

Гибочный станок HR3W2020 3-валковый гидравлический

Под заказ

Доставка по Украине

Цену уточняйте

ООО “ЦТО КВАРЦ”

Трёхвалковый листогибочный механический станок SMK 1070×86 OSTAS

Доставка по Украине

Цену уточняйте

Сварочные технологии

Трёхвалковый листогибочный механический станок SMK 1070×96 OSTAS

Доставка по Украине

Цену уточняйте

Сварочные технологии

Гибочный станок HR3W2025 3-валковый гидравлический

Под заказ

Доставка по Украине

Цену уточняйте

ООО “ЦТО КВАРЦ”

Трёхвалковый листогибочный механический станок SMK 1270×86 OSTAS

Доставка по Украине

Цену уточняйте

Сварочные технологии

Гибочный станок HR3W2030 3-валковый гидравлический

Под заказ

Доставка по Украине

Цену уточняйте

ООО “ЦТО КВАРЦ”

2

3

Вперед

Показано 1 – 29 товаров из 100+

Продавцы

Смотрите также

Листогибом

Листогиб электрический

Вариус

3-х валковые листогибочные вальцы

Гибкие

Sahinler ( Турция)

Вальцы гидравлические

Валковые машины

Услуги трубогиба

Иб2222

Sahinler

Промышленные станки

Металлообрабатывающие станки

Металлообработка

Машины листогибочные трехвалковые оптом

Популярные категории

Промышленное оборудование и станки

Станки

Металлообрабатывающие станки

Гибочные станки

Промышленные услуги

Услуги металлообработки

Гибка металла

Листогибочные трехвалковые машины ИБ2216 в Мурманске: 500-товаров: бесплатная доставка [перейти]

Партнерская программаПомощь

Мурманск

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Здоровье и красота

Здоровье и красота

Текстиль и кожа

Текстиль и кожа

Детские товары

Детские товары

Продукты и напитки

Продукты и напитки

Электротехника

Электротехника

Дом и сад

Дом и сад

Мебель и интерьер

Мебель и интерьер

Промышленность

Промышленность

Сельское хозяйство

Сельское хозяйство

Все категории

ВходИзбранное

Листогибочные трехвалковые машины ИБ2216

154 900

Машина листогибочная с ручным приводом Корвет 504 (Энкор 95040) Максимальный угол изгиба: 135,

В МАГАЗИНЕще цены и похожие товары

279 586

Машина для гибки труб и прутков арматуры с УЦИ КузЛитМаш ИП1722 Страна производитель: Беларусь,

В МАГАЗИНЕще цены и похожие товары

162 617

Ручная листогибочная машина VISPROM LR-1. 2×1300

В МАГАЗИНЕще цены и похожие товары

1 648 815

Машина листогибочная с поворотной гибочной балкой КузЛитМаш ИВ2144 Страна производитель: Беларусь,

В МАГАЗИНЕще цены и похожие товары

154 900

Машина листогибочная с ручным прив Корвет 504

В МАГАЗИНЕще цены и похожие товары

646 594

PROMA PSBM-2050-2 Вальцы листогибочные 3-х вальцевые Тип: листогибочный станок, Производитель:

ПОДРОБНЕЕЕще цены и похожие товары

337 055

PROMA PSBM-2050-1M Вальцы листогибочные 3-х вальцевые Тип: листогибочный станок, Производитель:

ПОДРОБНЕЕЕще цены и похожие товары

2 579 499

PROMA PSBE-2550-6 Вальцы листогибочные 3-х вальцевые Тип: листогибочный станок, Производитель:

ПОДРОБНЕЕЕще цены и похожие товары

1 306 946

PROMA PSBE-1050-7 Вальцы листогибочные 3-х вальцевые Тип: листогибочный станок, Производитель: Proma

ПОДРОБНЕЕЕще цены и похожие товары

3 198 579

PROMA PSBE-2550-7 Вальцы листогибочные 3-х вальцевые Тип: листогибочный станок, Производитель:

ПОДРОБНЕЕЕще цены и похожие товары

2 441 926

PROMA PSBE-2550-5 Вальцы листогибочные 3-х вальцевые Тип: листогибочный станок, Производитель:

ПОДРОБНЕЕЕще цены и похожие товары

2 063 599

PROMA PSBE-2050-6 Вальцы листогибочные 3-х вальцевые Тип: листогибочный станок, Производитель:

ПОДРОБНЕЕЕще цены и похожие товары

550 293

PROMA PSBM-1550-2 Вальцы листогибочные 3-х вальцевые Тип: листогибочный станок, Производитель:

ПОДРОБНЕЕЕще цены и похожие товары

154 900

Машина листогибочная с ручным приводом Корвет 504 (Энкор 95040) Тип: листогибочный станок,

ПОДРОБНЕЕЕще цены и похожие товары

2 269 959

PROMA PSBE-3050-3 Вальцы листогибочные 3-х вальцевые Тип: листогибочный станок, Производитель:

ПОДРОБНЕЕЕще цены и похожие товары

592 500

Вальцы трехвалковые листогибочные ИБ2213В Тип: листогибочный станок, Максимальная ширина листа:

ПОДРОБНЕЕЕще цены и похожие товары

1 685 273

PROMA PSBE-1050-9 Вальцы листогибочные 3-х вальцевые Тип: листогибочный станок, Производитель: Proma

ПОДРОБНЕЕЕще цены и похожие товары

1 510 000

Машина листогибочная ИВ2142 с поворотной балкой Тип: листогибочный станок, Максимальная ширина

ПОДРОБНЕЕЕще цены и похожие товары

847 451

PROMA PSBE-1050-4 Вальцы листогибочные 3-х вальцевые Тип: листогибочный станок, Производитель: Proma

ПОДРОБНЕЕЕще цены и похожие товары

2 751 466

PROMA PSBE-3050-4 Вальцы листогибочные 3-х вальцевые Тип: листогибочный станок, Производитель:

ПОДРОБНЕЕЕще цены и похожие товары

139 500

Машина листогибочная с ручным прив Корвет 504 Энкор Производитель: Энкор

ПОДРОБНЕЕЕще цены и похожие товары

938 250

PROMA PSBE-1050-5 Вальцы листогибочные 3-х вальцевые Тип: листогибочный станок, Производитель: Proma

ПОДРОБНЕЕЕще цены и похожие товары

1 822 846

PROMA PSBE-2050-5 Вальцы листогибочные 3-х вальцевые Тип: листогибочный станок, Производитель:

ПОДРОБНЕЕЕще цены и похожие товары

2 477 424

ISITAN MRM-H 1550×220 Машина листогибочная ассиметричная 3-х валковая Тип: машинка, Материал:

ПОДРОБНЕЕЕще цены и похожие товары

453 992

PROMA PSBM-1550-1 Вальцы листогибочные 3-х вальцевые Тип: листогибочный станок, Производитель:

ПОДРОБНЕЕЕще цены и похожие товары

152 422

Машина листогибочная с ручным прив Корвет 504 Тип: листогибочный станок, Производитель: Энкор,

ПОДРОБНЕЕЕще цены и похожие товары

205 000

Вальцы трехвалковые листогибочные ВМ-1500 Тип: листогибочный станок

ПОДРОБНЕЕЕще цены и похожие товары

154 900

Машина листогибочная с ручным приводом Корвет 504 (Энкор 95040) Тип: листогибочный станок,

ПОДРОБНЕЕЕще цены и похожие товары

2 страница из 18

Руководство лучшего покупателя по 3-валковому гибочному станку в 2022 году

3-валковый начально-зажимной, 3-валковый с двойным защемлением, 3-валковый регулируемый поступательный, 3-валковый верхний валец с горизонтальным перемещением и 3-валковый пирамидальный гибочный станок

Что такое 3-х валковая гибочная машина?

 Трехвалковые гибочные станки идеально подходят для производителей, работающих с широким спектром материалов.
  Трехвалковые гибочные станки  предлагаются в двух различных категориях: одно- и двухзажимные. Общие типы 3-валковых гибочных станков: трехвалковые начально-зажимные, трехвалковые с двойным защемлением, трехвалковые с переменным перемещением, верхние вальцы с горизонтальным перемещением и трехвалковые пирамидальные.

Принцип работы

Трехвалковый гибочный станок работает, «зажимая» плоскую заготовку между двумя валками и сгибая ее при контакте с формующим валком. Это сгибает заготовку в цилиндрическую форму, где она сваривается вместе, образуя цилиндр.

Пять типов 3-валковых гибочных станков

Листовой или металлический профиль 3-валковые гибочные станки предлагаются в двух различных категориях: с одинарным и двойным зажимом, но они могут различаться по геометрии или стилю. Общие стили машин: трехвалковый начальный зажим, трехвалковый двойной зажим, трехвалковый переменный сдвиг, горизонтальное перемещение верхнего валка и трехвалковая пирамида.

Трехвалковые гибочные станки также имеют вертикальный формат для специального применения. Очень важно подобрать наиболее подходящий стиль машины для приложения.

Трехвалковая гибочная машина с начальным или одинарным начальным защемлением

 Эта машина представляет собой асимметричную трехвалковую машину электромеханический или гидравлический. Они работают, зажимая плоский лист между двумя вертикально расположенными противоположными валками, в то время как третий, офсетный вал — или гибочный вал — движется вверх, чтобы соприкоснуться, а затем сгибает металлический профиль.

 При включении вращения роликов металлический профиль выходит на заданный радиус. С металлическим профилем, таким как пластина, отрезанным до развернутой длины и правильно расположенным гибочным роликом, деталь прокатывается в круглую (например, цилиндрическую) форму, которую затем можно сварить по шву для получения закрытого цилиндра.

 3-валковые гибочные станки с двойным захватом

 3-валковые гибочные станки с двойным захватом доступны в вариантах от легкой до очень большой мощности. Терминология может сбивать с толку, поскольку эти устройства также могут называться валками с пирамидальными пластинами с двойным защемлением или валками с пластинами с двойным начальным защемлением. У них есть верхние вальцы с фиксированным положением и два смещенных или боковых валка, по одному с каждой стороны.

 Трехвалковые гибочные станки обычно требуют предварительного изгиба переднего конца, пропускания листа через машину для предварительного изгиба заднего конца, а затем переключения направления вращения валка для прокатки корпуса цилиндра.

 Небольшие станки могут быть механическими, но большинство из них являются гидравлическими и имеют откидные вилки для легкого извлечения заготовки.

 3-валковый листогибочный станок с изменяемой геометрией

 3-валковый листогибочный станок с изменяемой геометрией предназначен для работы со средними и очень тяжелыми листогибочными станками.  Легко снимаемые концевые хомуты могут сделать удаление материала быстрым процессом.

 У производителя металла не так много станков, предназначенных для одной работы или одного типа материала. Характер малообъемной работы с большим разнообразием обычно означает, что магазину требуется оборудование, достаточно универсальное для выполнения целого ряда работ. Когда дело доходит до листопроката с изменяемой геометрией, трехвалковый гибочный станок является таким инструментом.

 Этот тип формного валика отличается от более традиционных методов тем, что у него нет фиксированного валика. Оборудование спроектировано таким образом, что верхний валок движется вверх и вниз, а два нижних валка перемещаются горизонтально и независимо друг от друга. Гибкость оборудования делает его подходящим выбором для материалов средней и большой толщины, скажем, толщиной более 1 дюйма.

 Верхний валок перемещается вверх и вниз, а два нижних валка перемещаются по горизонтали. Это движение нижнего валка увеличивает расстояние смещения от верхнего валка и, таким образом, обеспечивает явное механическое преимущество при изгибе.  Станок этого типа хорошо работает с широким диапазоном толщины материала.

 Благодаря различной геометрии эти валки можно использовать как машины с одинарным, двойным или пирамидальным зажимом, которые требуют минимального перемещения листа во время предварительного изгиба.

 Горизонтальное перемещение верхнего валка 3-валковая гибочная машина

 Горизонтальное перемещение верхнего валка 3-валковые гибочные станки с верхним валком и регулируемые опорные валки позволяют добиться точной круглости и цилиндричности для применения с широким диапазоном толщин материала.

 Формируясь в процессе, когда верхний валок перемещается в направлении вперед/назад, концы пластины материала прочно загибаются, как это было сделано на обычном прессе. Выпуклость верхнего вала и регулировка опорного вала помогают скорректировать отклонение как верхнего, так и опорного валков, чтобы добиться более точной округлости и цилиндричности нанесения, что сокращает время пост-процедуры.

 Пирамидальный трехвалковый гибочный станок

 Настоящие пирамидальные станки редко используются на передовых предприятиях.

 Имеют по три валка, причем оба нижних валка фиксируются в заданном положении, а верхние или изгибающиеся, вальцы перемещаются вверх и вниз. Верхний валок пирамидальной гибочной машины может перемещаться вертикально вверх и вниз, оказывая давление на нижний валок, поэтому его нельзя предварительно согнуть. Как правило, они оставляют очень длинную негнущуюся плоскую поверхность и не так удобны в использовании, как другие типы прокатных станков.

 Как выбрать

 Вместимость

 Вместимость машины не менее, если не более важна, чем стиль. Производители гибочных машин обычно оценивают свои машины в соответствии с базовым пределом текучести материала от 36 000 до 38 000 фунтов на квадратный дюйм (PSI). Однако вы должны понимать, что сталелитейные заводы производят материалы с постоянно растущим выходом.

 При выборе станка необходимо свериться с сертификатами на гибочный станок и проверить средний предел текучести металлического профиля (листового металла, двутавровой балки, уголка, U-образного профиля, трубы, стального стержня и т. д.), который вы покупают. Нередко можно обнаружить, что «мягкая» сталь, которую вы прокатываете, имеет фактический предел текучести в диапазоне от 48 000 до 58 000 фунтов на квадратный дюйм.

 Помните, что производительность станка должна соответствовать используемому материалу, и большинство производителей гибочных станков могут предоставить вам в помощь подробные таблицы зависимости производительности от производительности.

 Предварительная гибка
 Незагибаемая плоская часть вальцовочной гибки
 Предварительная гибка выполняется на 3-х валковой гибочной машине по передней и задней кромкам металлического профиля, а в конечном итоге по шву.

 Металлический профиль физически не может быть согнут до края, поэтому то, что остается, называется несогнутой плоскостью.  Минимальная плоскость, которую вы можете ожидать, в 1,5 раза превышает толщину материала и часто в 2,5–3,5 раза превышает толщину материала для более тяжелого металлического профиля.

 Это операция предварительного сгибания, в попытке свести к минимуму несогнутую плоскость, которая требует наибольшей мощности. Вот почему показатели предварительной гибки ниже, чем возможности прокатки для любой данной машины.

 3-валковые гибочные станки PBH
 угловой валковый станок
 3-валковый профильно-гибочный станок PBH (также называемый профильно-гибочным станком) имеет до 9 комплектов гидравлических компонентов и поддерживает чрезвычайно высокую производительность гибки профильного профиля, это технологически продвинутое, надежный и точный станок, он может обеспечить наилучшие результаты при гибке мягкой стали, нержавеющей стали, алюминия, бронзы, меди.

 Трехвалковый профилегибочный станок BIT, который может точно управлять направляющими роликами 3D профилегибочного станка.  Регулируя два более мощных горизонтальных гидравлических направляющих ролика 3D, их можно регулировать в шести направлениях движения вверх и вниз, влево и вправо и толкать/тянуть соответственно, и они могут поддерживать и сопровождать изогнутые профили для обеспечения оптимального контроля качения. уровень прямолинейности и исправить деформацию процесса прокатки профиля.

 Он очень подходит для гибки различных профилей от маленьких до больших, тем самым сводя к минимуму количество деталей и отходов: полосовой прокат, квадратный и круглый пруток, тавровую сталь и угловую сталь во всех методах гибки, а также благодаря набору уникальных комбинированных крестовин BIT. штамп для гибки секций, он также может сгибать двутавровые и двутавровые балки и U-образные каналы.

 Подробнее

 3-валковые гибочные станки PBA для алюминия
 Экструзионно-гибочный станок для алюминия
 Профилегибочный станок с ЧПУ серии PBA — это алюминиевый гибочный станок для алюминиевых профилей;
 До 15 независимых управляемых сервоосей; Автоматические системы ЧПУ; Трехмерный изгиб.  Точность достигает ≤0,01 мм. который является стандартным и дополнительным оборудованием станка для гибки алюминия серии PBA-CNC     .
 Может изгибаться в различные формы (трехмерная графика, C-образная, U-образная, полный круг, эллипс, комбинированные формы с несколькими радиусами и т. д.)
 Гибка профилей с числовым программным управлением (ЧПУ) — это производственный процесс, который выполняется на профилегибочном станке с ЧПУ (также известном как алюминиевый гибочный станок с ЧПУ), подходящем для гибки алюминиевых профилей для автомобилей, дверей и окон.

 Подробнее

 PR 3-валковые листогибочные станки

 PRT Верхневалковый горизонтальный 3-валковый гибочный станок
 PRT Верхневалковый 3-валковый листогибочный станок с горизонтальным перемещением
 Высокая мощность прокатки в сочетании с максимальной точностью предварительной гибки: PRT — это серия трехвалковых гибочных станков с горизонтальным перемещением с верхним валком самого высокого уровня в своей категории по производительности и универсальности.

 PRT 3-валковые листогибочные станки, разработанные, изготовленные и продаваемые компанией BIT, обеспечивают производительность, эквивалентную более дорогим 4-валковым листогибочным валкам, и поэтому идеально подходят для среднетяжелой обработки.

 Модели серии PRT имеют очень быстрый и надежный этап предварительной гибки, поскольку лист никогда не наклоняется, а всегда параллелен земле.

 Благодаря специальной конфигурации электронных листогибочных станков PRT верхний валок станка перемещается вертикально и горизонтально, минимизируя длину прямой части, они обеспечивают более качественную предварительную гибку.

 Подробнее

 PRV Трехвалковый гибочный станок с изменяемой геометрией
  Листогибочный станок с изменяемой геометрией
 PRV Трехвалковый листогибочный станок с изменяемой геометрией Конструкция с изменяемой геометрией, нижние валки перемещаются по горизонтальной оси и независимо друг от друга с переменные шаги, в то время как верхний валок с электроприводом перемещается по вертикальной оси.  Он имеет функцию предварительного изгиба конца пластины, которая может одновременно подавать металлическую пластину и может выполнять предварительную гибку конца пластины и прокатку заготовки без поворота. Три рабочих валка являются основными приводными валками. Подъем и опускание верхнего валка и горизонтальное перемещение двух нижних валков осуществляется с помощью гидравлического привода. Перемещение при подъеме контролируется компьютером, автоматически выравнивается и отображается на экране. Точность синхронизации составляет ±0,2 мм.

 Преимущества


 Большая универсальность (увеличивая расстояние между нижними валками и сохраняя ту же тягу от верхнего валка, мы можем гнуть большую толщину, уменьшая это расстояние, мы можем гнуть меньшую толщину.

 Пластина удерживается в горизонтальном положении во время процесса предварительной гибки (повышение безопасности оператора)

 Габаритные размеры станка уменьшены по сравнению с 4-валковым станком благодаря горизонтальному расположению цилиндров боковых валков.  ямка до 1,5 размера пластины


 Подробнее
 Двухзажимный 3-валковый гибочный станок PRDПервоначальный зажим 3-валковый гибочный станок PRA Пирамидальный 3-валковый гибочный станок PRS
 Двухзажимный 3-валковый гибочный станок PRD

 Верхний валик двухзажимного 3-валкового гибочного станка PRD фиксируется и вращается, а два нижних ролика соответственно поднимаются и опускаются вокруг фиксированной центральной дуги. Два нижних валика можно легко отрегулировать с помощью системы управления ЧПУ, чтобы сформировать симметричный тип листопрокатного станка с тремя валками, что означает, что он одновременно выполняет функцию симметричного 3-валкового листопрокатного станка.

 Предварительная гибка с обоих концов

 Два нижних ролика трехвалкового листогибочного станка PRD Double Pinch можно поднимать и опускать независимо друг от друга по дуге.
 Во время работы один нижний ролик поднимается, а верхний ролик прижимается к листовому материалу, а другой ролик размещается внизу для опоры.  То есть формируется способ асимметричной листовой прокатки, чтобы предварительно согнуть один конец листового материала; Одна сторона ролика опущена, а другая сторона нижнего ролика поднята, так что металлическую пластину на другой стороне можно предварительно согнуть.

 Коническая заготовка

 Необходимо установить роликовое устройство конусного проката на конце верхнего корпуса валка на стороне разгрузки оборудования.
 Устройство состоит из втулки, неподвижного кольца и фрикционной шпонки. Принцип ролика заключается в замедлении за счет трения, достижении одинаковой скорости на большом и малом концах веерообразной пластины и завершении прокатки конической заготовки в форме ролика.

 Выравнивание листа по центру

 Выравнивание центра обычного трехвалкового листогибочного станка в основном зависит от опыта оператора, низкой эффективности работы и легкости производства отходов. С одной стороны трехвалковой листопрокатной машины PRD Double Pinch расположен гидравлический опрокидывающий центрирующий механизм.  Точно следите за тем, чтобы ось листа была параллельна оси рабочего валка, чтобы избежать перекоса листа.

 Широкий диапазон гибки валков

 Два нижних ролика обычного трехвалкового листопрокатного станка являются основными приводными рабочими роликами, а верхний ролик является ведомым роликом, который легко проскальзывает при прокатке тонких листов и листов малого диаметра. заготовки. Как правило, толщина листа может быть меньше максимальной толщины листа, заданной параметрами 1/3, минимальный диаметр прокатки в 2,5 раза больше диаметра верхнего валка.
 Верхний валок и два нижних валка трехвалковой листогибочной машины PRD Double Pinch являются рабочими валками главного привода. То есть трехвалковый полный привод. Позволяет прокатывать металлические листы толщиной не менее 1/5 от максимальной толщины рулона, заданной параметрами, а минимальный диаметр рулона может достигать 1,25-кратного диаметра верхнего рулона. Он также может быть оснащен внутренними и внешними кронштейнами для удовлетворения потребностей больших барабанов с тонкими листами.  Прокатка заготовок диаметров.

 Подробнее

 PRA 3-валковый гибочный станок с начальным зажимом

 3-валковый гибочный станок с начальным зажимом PRA гарантирует получение превосходных результатов с помощью одного оператора благодаря простоте использования, знакомой асимметричной конструкции, обеспечивающей простую и недорогой подход для гибки тонкого листового металла. №

 Трехвалковый гибочный станок PRA – лучшее решение для гибки листов толщиной от 1 мм до 9 мм и шириной от 1000 мм до 3000 мм.

 Надежность серии PRA гарантируется ее прочной электросварной конструкцией увеличенного размера, собранной на стальных стержнях. Кроме того, асимметричная геометрия движения валков, характерная для трехвалковых гибочных валков этой серии, обеспечивает оптимальное тяговое усилие и предотвращает проскальзывание тонких листов при предварительном сгибании: боковой валок перемещается по линейной направляющей, которая сгибает материал близко к защемлению. точку, что обеспечивает качественный результат, сравнимый с более дорогими моделями 4-х валковых листогибочных валков.

 Подробнее

 PRs Пирамидальная 3-валковая гибочная машина

 Пирамидальная гибка — это метод холодной гибки, при котором элемент постепенно изгибается путем многократного пропускания его через набор из трех регулируемых валков в виде пирамиды. Сила прикладывается противоположными валками. Расстояние между валками регулируется перед каждым проходом, изгибая элемент на последовательно меньшие радиусы. Этот процесс повторяется до тех пор, пока не будет сформирована надлежащая кривизна.

 Пирамидальные 3-валковые гибочные машины PRS предназначены для удовлетворения основных требований по гибке и формовке металлических листов, 3-валковый листогибочный вал PRS относится к 3-валковой симметричной механической структуре. Верхний ролик перемещается вверх и вниз в центральной части двух нижних роликов. Наверните гайку и червячную передачу на оба приводных ролика трансмиссии. Два нижних ролика выполняют роль основных приводных роликов. Благодаря зацеплению они могут вращаться между выходной шестерней редуктора и нижним роликом, чтобы передавать крутящий момент на изогнутую пластину.  Листопрокатный станок PRS отличается компактной конструкцией, простотой в эксплуатации и удобством обслуживания.

 Подробнее

 3-валковые листогибочные станки | Листогибочные станки на продажу
  3-валковые листогибочные станки | пластинчатые ролики для продажи | Бейли Индастриал









                      Похоже, в вашем браузере отключен JavaScript.
 Для использования функций этого веб-сайта в вашем браузере должен быть включен JavaScript.








 $16 759,00
                                        $

 Позвоните, чтобы узнать о наличии


 Ширина 4 фута

 Вместимость из мягкой стали 13 калибра

 2 л.с., 220 В, однофазный двигатель

 Гидравлический задний ролик









 $19 489,00
                                        $

 В наличии


 Рабочая ширина 5 футов

 Вместимость из мягкой стали 14 калибра

 2 л. с., 220 В, однофазный двигатель

 Независимый гидравлический двигатель заднего валка









 $22 229,00
                                        $

 В наличии


 Ширина формовки 4 фута

 Вместимость из мягкой стали 9 калибра

 2 л.с., 220 В, трехфазный двигатель

 3 приводных ролика с гидравлическим задним роликом









 $24 739,00
                                        $

 Позвоните по телефону


                            220-вольтовый трехфазный гидравлический валок.  Вместимость из мягкой стали длиной 6 футов 13 калибра. Предварительно изогнутая емкость из мягкой стали 14 калибра. Включает гидравлическое перемещение заднего валка и цифровой дисплей для определения положения заднего валка.



 Ширина 6 футов

 Вместимость из мягкой стали 13 калибра

 2 л.с., 220 В, трехфазный двигатель

 3 ролика с гидравлическим приводом









 24 799,00 долларов США
                                        $

 Позвоните, чтобы узнать о наличии


 Ширина 5 футов

 10 калибр из мягкой стали вместимость

 2 л.с., 220 В, трехфазный двигатель

 3 приводных ролика с гидравлическим задним роликом









 25 799,00 долларов США
                                        $

 Наличие уточняйте по телефону


 Ширина формования 4 фута

 Вместимость из мягкой листовой стали ¼”

 Трехфазный двигатель, 220 В, 3 л. с.

 3 ролика с гидравлическим приводом









 $31 549,00
                                        $

 Позвоните, чтобы узнать о наличии


 Ширина формовки 61 дюйм

 Максимальная производительность из низкоуглеродистой стали ¼”

 5 л.с., 220 В, 3-фазный двигатель

 3 роли с гидравлическим приводом









 $31 739,00
                                        $

 В наличии


                            220-вольтовый трехфазный гидравлический валок.  Вместимость из мягкой стали длиной 6 футов 9 калибра. Предварительно изогнутая емкость из мягкой стали 11 калибра. Включает гидравлическое перемещение заднего валка и цифровой дисплей для определения положения заднего валка.



 ширина формования 6 футов

 Максимальная грузоподъемность из низкоуглеродистой стали 9 калибра

 Трехфазный двигатель, 220 В, 3 л.с.

 Гидравлическое движение заднего ролика







            Подписаться на новости








 Нужна цитата?

 Позвоните нам: (920)684-4990

 Справочник по 5 типам 3-х валковых гибочных станков

 3-х валковых гибочных станков

 Эксперт по  Листогибочный станок  . Высококачественный 3-валковый гибочный станок для работы любого размера и бюджета. Самый продаваемый трехвалковый гибочный станок онлайн в Китае за более чем 30  +  лет.

 3-х валковая гибочная машина

 3-х валковая гибочная машина имеет механический и гидравлический тип: механическая 3-х валковая листогибочная машина делится на симметричную и асимметричную. Листовой металл может быть прокатан в круглые, арочные и конические заготовки
 в пределах определенного диапазона.

 Характеристики 3-х валковой гибочной машины

 Симметричная механическая 3-х валковая гибочная машина

 Конструктивный тип гибочной машины трехвалковый асимметричный, верхний вал является главным приводом, нижний вал вертикальным подъемным движением, и через шестерня нижнего ролика входит в зацепление с шестерней верхнего ролика в качестве основного привода; Кромочный валик совершает опрокидывающее движение и имеет функции предварительного изгиба и прокатки.  Компактная конструкция, простота в эксплуатации и обслуживании.
 Технические параметры: спецификация модели толщина валка

 асимметричный механический 3-валковый гибочный станок

 Тип конструкции асимметричного механического 3-валкового гибочного станка представляет собой трехвалковый асимметричный тип, верхний ролик является основным приводом, нижний ролик вертикальным. подъемное движение, и нижний роликовый механизм зацепляется с верхним роликовым механизмом в качестве основного привода; Кромочный валик совершает опрокидывающее движение и имеет функции предварительного изгиба и прокатки. Компактная конструкция, простота в эксплуатации и обслуживании.

 Гидравлический 3-валковый гибочный станок

 Гидравлический 3-валковый гибочный станок — это симметричный 3-валковый листогибочный станок с повышающей регулировкой. Он может прокатывать металлические пластины в круглые, изогнутые и конические заготовки. Два нижних ролика являются ведущими роликами, а верхний ролик является ведущим роликом.  Широко используется в судостроении, котельной, авиации, гидроэнергетике, химической промышленности, металлоконструкциях и машиностроении.

 Гидравлический 3-валковый гибочный станок подходит для деформации изгиба металлического листа, может прокатывать, дуги и определенного ряда конических заготовок, есть функция предварительного изгиба листа, модель с двумя нижними роликами для инициативы Ролик может перемещаться горизонтально. Верхний ролик представляет собой следящий ролик, который может двигаться вверх и вниз, а приводные валы соединены универсальной муфтой.

 принцип работы 3-х валковой гибочной машины

 симметричная механическая 3-х валковая гибочная машина

 Верхний валик 3-х валковой листогибочной машины воздействует на поршень в симметричном положении двух нижних роликов гидравлическим маслом в гидравлическом цилиндр для выполнения вертикального подъемного движения. Шестерни нижних шестерен, приводимые в движение конечной шестерней основного редуктора, задействуют совместное вращательное движение двух нижних шестерен ролика, чтобы обеспечить крутящий момент для прокатки листа.

 Плоская металлическая пластина трехвалковой гибочной машины проходит через три рабочих валка (два нижних и один верхний) намоточной машины, а металлическая пластина проходит через несколько проходов с использованием нижнего валка верхнего валка и вращение нижнего валка. Непрерывный изгиб производит постоянную пластическую деформацию, превращая ее в желаемый цилиндр, конус или его часть.
 3-валковая гибочная машина3-валковая гибочная машина
 использовать введение 3-валковой гибочной машины


 Процедуры технического обслуживания

 В соответствии с положениями на схеме смазки машины заправляйте точки смазки и искусственную смазку каждого масляного стакана по мере необходимости.

 В соответствии с параметрами, указанными намоточной машиной, толщина рулона составляет 20 мм, максимальная длина составляет 2500 мм, а предел текучести рулонного материала составляет менее 250 МПа.

 После включения питания выполните движения нижнего ролика вверх и вниз в обоих направлениях и верхнего ролика и проверьте, не происходит ли при каждом движении ненормального явления заедания.

 Строго в соответствии с процедурами обработки рулонной пластины и методами работы, в верхнем ролике вверх и вниз до крайнего положения, мы должны уделять большое внимание безопасной эксплуатации оборудования.

 Когда главный привод остановлен, можно выполнять подъем и опускание верхнего ролика, а наклон подшипника и подъем верхнего ролика можно реверсировать.

 Если во время работы обнаруживаются нерегулярные шумы, удары или другие ненормальные явления, немедленно проверьте машину.

 Весь персонал, участвующий в операции, должен координировать свои действия друг с другом и подчиняться командам кондуктора. Пароля нет и запуск машины запрещен.

 Когда выполняется операция намотки, рука должна быть прижата к стальному листу и прокатана вместе со стальным листом.

 Будьте осторожны, чтобы не столкнуться с машиной при подъеме стального листа или барабана с помощью крана.

 После того, как плата катушки будет закончена, необходимо очистить площадку после завершения работы, хорошо провести техническое обслуживание оборудования и вовремя отключить питание.


 Меры безопасности при эксплуатации


 Намотчик должен иметь специальный персонал для управления им.

 Оператор должен быть знаком со структурой и работой намоточной машины, а также с методом ее использования. Только после согласия ответственного руководящего персонала операция может быть выполнена.

 Перед запуском тщательно проверьте, не повреждено ли защитное устройство.

 Во время работы нельзя класть руки и ноги на ролики и детали трансмиссии, а также заготовки.

 После прекращения работы сцепление следует перевести в нейтральное положение.

 Многие люди должны иметь специализированный персонал для координации своей деятельности.

 Запрещается работать с перегрузкой.

 Наклон подъемного подшипника верхнего валка и балансировка верхнего валка должны выполняться после остановки главного привода.

 Запрещается накапливать заготовки и мусор на рабочем месте, чтобы станок и площадка всегда содержались в чистоте.

 После завершения операции необходимо отключить электропитание и запереть блок питания.


 W11S Трехвалковый гибочный станок

 W11S Гидравлический  Трехвалковый листогибочный станок   используются для прокатки листа в цилиндрическую форму, форму дуги окружности и коническую форму при нормальной температуре.
3-валковый гибочный станок
 Характеристики
 Верхний валец может перемещаться вертикально и горизонтально. Вертикальное перемещение верхнего ролика осуществляется гидравлическим приводом, а горизонтальное перемещение - механическим.
 При использовании функции предварительного изгиба конца листа предварительное изгибание конца листа осуществляется за счет горизонтального перемещения верхнего ролика, так что верхний ролик находится в асимметричном положении по отношению к нижнему ролику.
 При намотке два нижних ролика приводятся в движение двигателем и редуктором. Поскольку высота нижнего валка постоянна, его легко подавать и эксплуатировать.
 Перевернутая рама опрокидывается с помощью гидравлики.
 Он использует программируемое управление дисплеем с помощью ПЛК и работу с цифровым дисплеем, прост и интуитивно понятен в эксплуатации.
 Преимущества
 Этот тип листового валика имеет функцию предварительного изгиба конца листа, а количество оставшейся прямой кромки предварительного изгиба составляет ≤2,5 толщины.
 Использование технологии автоматического электронного выравнивания EPS, мониторинг в режиме реального времени, регулировка в реальном времени, автоматическая регулировка уровня верхнего ролика и сохранение параллельности верхнего и нижнего роликов.
 Уникальный процесс гибки этого типа листопрокатных валков позволяет осуществлять предварительную гибку торцов, непрерывную гибку без обратного угла и полное цифровое отображение процесса гибки листовых валков.
 Большой сенсорный ЖК-дисплей с цифровым дисплеем, человеко-машинный диалоговый интерфейс управления, эффективное и интуитивно понятное управление.
 Комбинация фиксированной компенсации возмущения верхнего ролика и переменной компенсации возмущения нижнего ролика натяжного ролика эффективно преодолевает влияние деформации возмущения и улучшает прямолинейность продукта.
 Благодаря различным функциям защиты от перегрузок и безопасности, взаимосвязи и блокировке, автоматическому аварийному сигналу и подсказкам, он может эффективно предотвратить неправильную работу и защитить оборудование и операторов.
 Высокопрочное интегрированное сварное шасси и кронштейн для прочной конструкции и долговечности.
 Может обрабатывать листы толщиной от 9 мм до 200 мм и максимальной шириной 21000 мм.
 W11 3-х валковая гибочная машина
 Пирамидальная прокатная машина
 W11  Пирамидальная прокатная машина   Управляется опусканием верхнего ролика и прокаткой верхнего и нижнего роликов. Выходной вал главного редуктора передается на два нижних ролика через набор шестерен, а изменение направления вращения вала ролика достигается коммутацией главного двигателя. Верхний ролик, два нижних ролика, подъемный винт, червячное колесо и некоторые вспомогательные детали. Подъем верхнего ролика осуществляется перемещением подъемного винта вверх и вниз.
 Характеристики
 Пирамидальная (симметричная) 3-х валковая пластинчатая катковая пластина Разделяется на гидравлическую и механическую.
 Используется для прокатки листа в цилиндрическую форму, форму дуги окружности и коническую форму при нормальных температурных условиях. Превосходный, компактный и простой в эксплуатации. Верхний ролик поднимается и опускается, а опрокидывающее устройство приводится в действие гидравлически. Главный привод передается двигателем через клиновидный ремень, а редуктор приводит в движение два нижних ролика, и качение является гибким. Он принимает программируемое управление дисплеем ПЛК, верхний роликовый подъемник использует датчик смещения, а на цифровом дисплее отображаются измерения. Повысьте эффективность продукта и качество продукта, а опрокидывающаяся рама гидравлически опрокидывается.
 Машина для прокатки пирамид из гибочного станка более эффективна, чем механическая гибочная машина. Недостатком является то, что оставшуюся головку катушки необходимо скруглить или предварительно согнуть другим оборудованием.
  Симметричный 3-х валковый валок может обрабатывать листы толщиной  от 4 мм до 200 мм и максимальной шириной  3000 мм.
 W11F 3 Вальцовый гибочный станок

 Структура  W11F 3 Вальцовый гибочный станок  — трехвалковый асимметричный тип, нижний валок является основным приводом, а вертикальное подъемное движение выполняется для зажима листа. Нижняя роликовая шестерня входит в зацепление с верхней роликовой шестерней и одновременно служит главной передачей, а боковой ролик выполняет опрокидывающее движение. Он имеет несколько функций предварительного изгиба и намотки и компактен в эксплуатации и обслуживании.
 Характеристики
 W11F 3 Роликовая гибочная машина имеет функцию предварительного изгиба конца листа, которая может выполнять предварительную гибку конца листа и профилирование заготовки непосредственно на станке после загрузки металлического листа.
 В то же время 3-валковый валок W11F чрезвычайно удобен при прокатке барабана с ребрами. После прессования материала обод может быть сформирован за один раз.
 Преимущества
 На 3-валковом листопрокатном станке W11F нижний рабочий валок является основным приводным роликом, а нижний валок снабжен подъемным механизмом для зажима листа, чтобы предотвратить его проскальзывание. Подъем бокового ролика осуществляется механическим подъемом, а задняя часть верхнего ролика сбалансирована. Механизм, наклон и возврат в исходное положение перевернутого корпуса подшипника управляются вручную, а прокатанную заготовку и цилиндр можно удобно разгрузить.
 Оснащен мобильной независимой консолью управления, что более удобно для рабочих. Машина проста в эксплуатации, удобна в обслуживании и обладает высокой точностью прокатки. Это передовое и практичное оборудование для намотки.
 W11F 3-валковая гибочная машина может обрабатывать стальной лист толщиной 2-6 мм и максимальной шириной листа 2000 мм, который подходит для круглого рулона тонкого листа малого диаметра и может быть просто предварительно изогнут и прокатан.
 3-валковый листогибочный станок W11X
 Преимущества
  3-валковый листогибочный станок W11X   может поднимать и опускать верхний ролик; нижний ролик можно смещать по горизонтали; металлический лист может быть загружен на оборудование за один раз, а предварительная гибка и профилирование конца листа могут быть выполнены без поворота головки, которая прокатывается идеально подходит для круглых, конических, изогнутых заготовок.
 ХАРАКТЕРИСТИКИ
 3-валковый листогибочный станок W11X может подавать металлический лист за один раз, выполнять предварительную гибку и гибку двух концов листа без поворота головки и раскатывать в круглые или конические заготовки. различных спецификаций, которые могут быть использованы для формирования деталей. Кампус может добавлять дополнительные заказы, двухсторонний стегальный буферный механизм, дополнительный механизм прокатки конических заготовок и механизм выравнивания подачи в соответствии с особыми требованиями пользователя.
 3-х валковая гибочная машина W11X отличается высокой точностью, полным набором функций и низким энергопотреблением и является ведущим оборудованием для гибки.
 W11X 3-валковая гибочная машина может обрабатывать лист толщиной  60-120 мм и максимальной шириной листа 4000 мм  стальной лист.
 3-валковый листогибочный станок W11H
 Конструкция  W11H 3-валкового листогибочного станка  может обрабатывать листы толщиной от 1 мм до 80 мм и шириной 8000 мм
 Преимущества
 3-валковый листогибочный станок W11H дугообразный намоточный станок может одновременно подавать металлический лист и выполнять предварительную гибку и профилирование конца листа без поворота головки. Три рабочих валка машины являются основными приводными валками. Компьютерное управление подъемом и опусканием, автоматическое выравнивание и экранный дисплей. Несущий корпус (обратная головка) оснащен опрокидывающим цилиндром.
 ХАРАКТЕРИСТИКИ
 3-валковый листогибочный станок W11H использует режим гидравлической трансмиссии, включая подъем рабочего ролика, вращение, наклон головки и возврат в исходное положение, что является ведущей моделью на европейском рынке.
 Верхний ролик фиксируется на месте, а два нижних ролика устроены так, чтобы выполнять подъемное движение по дуге вокруг фиксированного вращающегося центра, и нижний ролик можно поднимать за один конец или за оба конца при одинаковом подъеме.
 В главном приводе используется режим полного гидравлического привода с тремя валками, который расширяет диапазон намотки и эффективно предотвращает скольжение листа и царапание поверхности доски.
 Интеллектуальный ПЛК, сенсорный ЖК-дисплей и более удобная система управления.
 Уникальный рычажный механизм, дугообразный подъемный механизм заменяет синтетическое движение других моделей X-Y. Эффективность работы значительно повысилась.
 W11H 3 Роликовый гибочный станок может обрабатывать лист толщиной  10-140 мм и максимальной шириной листа 4000 мм  стальной лист.
 Анализ 3-валковой гибочной машины
 Листогибочная машина превратилась из 2-валковой гибочной машины в 3-валковую гибочную машину и в четырехвалковую гибочную машину. В основном речь идет о трехвалковой гибочной машине. Представьте три аспекта типа трехвалковой гибочной машины, принципа работы и характеристик.
 1. Типы
 3-валковая листопрокатная машина представляет собой машину, которая может прокатывать металлические листы в круглые, дугообразные и конические заготовки в пределах определенного диапазона.
 Он имеет механический и гидравлический 3-валковый листогибочный станок.
 Механический 3-валковый листогибочный станок делится на симметричный и асимметричный тип.
 2. Принцип работы
 Верхний ролик листогибочного станка расположен симметрично по центру двух нижних роликов и воздействует на поршень, перемещаясь вертикально через гидравлическое масло в гидравлическом цилиндре.
 Конечная шестерня главного редуктора приводит в зацепление шестерни двух нижних валков, которые вращаются, создавая крутящий момент для листового проката.
 Пластиковая металлическая пластина помещается между тремя рабочими валками (двумя нижними валками и одним верхним валком) гибочного станка.
 С помощью прижимного усилия верхнего валка и вращения нижнего валка металлическая пластина непрерывно изгибается за несколько проходов, в результате чего возникает остаточная пластическая деформация, скатывается в требуемый цилиндр, конус или др.

 2. 1 Симметричный трехвалковый листогибочный станок
 Верхний ролик трехвалкового симметричного листогибочного станка перемещается вертикально по центру двух нижних роликов в симметричном положении, которое достигается передачей гайка и червяк.
 Два нижних ролика вращаются и приводятся в движение двигателем.
 Выходная шестерня редуктора входит в зацепление с шестерней нижнего ролика, создавая крутящий момент для листового проката.
 2.2 Асимметричный трехвалковый гибочный станок
 Верхний валик продаваемого асимметричного трехвалкового гибочного станка является главным приводом, нижний ролик перемещается вертикально и входит в зацепление с верхним роликовым механизмом через нижний роликовый редуктор, т.к. основная передача.
 Боковые ролики наклоняются и поднимаются, с функцией предварительного изгиба и закругления. Компактная конструкция, удобная эксплуатация и техническое обслуживание.
 2.3 Гидравлический трехвалковый листогибочный станок
 Верхний ролик гидравлического трехвалкового гибочного ролика можно поднимать и опускать по вертикали, а гидравлическая передача вертикального подъема обеспечивается гидравлическим маслом в гидравлическом цилиндре, воздействующим на шток поршня.
 Нижний ролик приводится во вращение, под нижним роликом находится опорный ролик, который можно регулировать.
 3. Характеристики
 3.1 Симметричный трехвалковый гибочный станок
 Простая конструкция, малый вес, простота изготовления и обслуживания, низкие капиталовложения. Ролики с обеих сторон можно сделать очень близко и формовка более точная, но остальные прямые края большие.
 Недостаток 3-валковой симметричной листопрокатной машины заключается в том, что конец листа необходимо предварительно согнуть с помощью другого оборудования.
 Применимый объем и условия: оснащен оборудованием для предварительной гибки или всеми видами гибочных работ, не требующих гибки, используйте симметричный тип.
 3.2 Асимметричный 3-валковый гибочный станок
 Особенности: этот станок может прокатывать цилиндры малого диаметра, и на этом станке можно формировать торец за один раз
 Преимущества: компактная конструкция, удобство эксплуатации и обслуживания.
 3.3 Гидравлический 3-валковый листогибочный станок
 A.
 Работа стабильна, удары и вибрация небольшие, а шум небольшой, что очень полезно для здоровья рабочих, основы завода окружающей среды и самого оборудования.
 B.
 Легко регулировать давление и скорость.
 Использование гидравлического давления рабочей жидкости для передачи энергии может быть выполнено с использованием метода регулирования ограничения давления и регулирования различных регулирующих клапанов давления, а перегрузка может быть надежно предотвращена и поможет защитить штамповое оборудование.
 Большой диапазон регулировки скорости движения движущейся балки, может быть адаптирован к различным требованиям скорости работы различных процессов.
 C.
 Легко получить большее общее давление и большее рабочее пространство. Это наиболее заметное преимущество гидравлических прессов.
 Основанная на принципе гидравлической трансмиссии, конструкция привода гидравлической машины проста, силовое оборудование может быть расположено отдельно и может работать с несколькими цилиндрами. Гидравлическое давление и рабочая площадь поршня (или плунжера) могут изменяться в больших пределах.
 А поскольку гидравлический пресс является оборудованием статического давления, ему не требуется большой фундамент, поэтому он может достигать большой грузоподъемности.
 В настоящее время гидравлические прессы в основном используются во всех типах формовочного оборудования, требующего большей силы прессования, и почти все гидравлические прессы имеют усилие более 100 000 кН.
 D.
 Гидравлический листопрокатный станок больше подходит для толстолистового проката. Легко получить большой рабочий ход, который удобен для прессования заготовок большого размера, и может создавать номинальное максимальное давление в любом положении хода и может удерживать давление в течение длительного времени.
 Эта функция гидравлического пресса очень необходима для некоторых методов обработки, таких как глубокая вытяжка, экструзия, литье пластмасс, синтез сверхтвердых материалов и т. д. 3-х валковый гибочный станок
  
 Главная
 Продукция
 Листогибочный станок
 3-х валковый листогибочный станок
 Станок использует конструкцию нижних цилиндров с ЧПУ. Верхний рабочий ролик этого 3-валкового листогибочного станка является основным приводным роликом: верхний ролик приводится в движение гидравлическим двигателем (двигателем) через планетарный редуктор, приводящий верхний ролик во вращение, а два нижних ролика соответственно приводятся в движение планетарный редуктор гидравлического двигателя для привода нижнего ролика во вращение. Подъем верхнего ролика осуществляется с помощью гидравлического цилиндра, подъемное перемещение контролируется компьютером, автоматическое выравнивание, экранный дисплей, точность синхронизации ± 0,2 мм; горизонтальное положение двух нижних роликов можно регулировать отдельно, горизонтальное движение осуществляется с помощью гидравлической трансмиссии, можно регулировать межосевое расстояние; посадочное место бокового нижнего роликового подшипника снабжено стопором конуса для замедления малого конца секторной пластины для достижения определенного диапазона качения конуса; общий угол конуса 30°, 50% полной нагрузки. EZHONG 3 цена листогибочного станка очень разумна, свяжитесь с нами, чтобы узнать об этом.
 Хвост верхнего ролика этого типа листогибочного станка большого размера оснащен балансировочным механизмом, который может облегчить разгрузку прокатанной заготовки и цилиндра. Трехвалковый трубогибочный станок оснащен фиксированной консолью и блоком кнопок дистанционного управления, которые удобны для использования рабочими. Этот 3-валковый трубогибочный станок оснащен защитным блокирующим устройством, чтобы сделать работу более безопасной. 3-валковый гибочный станок прост в эксплуатации, удобен в обслуживании и обладает высокой точностью прокатки. Это современный и практичный крупногабаритный листогибочный станок с ЧПУ. Являясь одним из профессиональных производителей 3-валковых гибочных станков, EZHONG предлагает на продажу передовые и практичные крупногабаритные 3-валковые гибочные станки по конкурентоспособным ценам.
 3-валковая гибочная машина для продажи
 20x2500 мм 3-х валковая гибочная машина
 
 80x3200 мм 3-х валковая гибочная машина
 
 120x3200 мм 3-х валковая гибочная машина
 
 140x4500 мм 3-х валковая гибочная машина
 
 270x3500 мм 3-х валковая гибочная машина
 
 Принцип работы трехвалковой гибочной машины
 Контролируемое движение нижнего ролика делает операцию предварительной гибки очень простой.
 Уменьшение расстояния между нижними валками позволяет лучше волочить лист, что облегчает последующую гибку изделий меньшего диаметра и толщины, а также облегчает измерение гнутых листов, подлежащих сварке.
 Увеличение расстояния между нижними роликами облегчает гибку толстых листов.
 Во время предварительной гибки стальной лист удерживается в горизонтальном положении, что обеспечивает лучшие условия безопасности для оператора.
 Благодаря рабочей системе с верхним профилированным роликом трехвалковый гибочный станок может использоваться как традиционный пресс для прессования и измерения готовой продукции.
 Таким же образом можно производить очень толстые конические и изогнутые пластины с помощью различных операций прессования.
 Преимущество трехвалковой гибочной машины EZHONG
 
 Высокоточный конец предварительного изгиба, свободно устанавливайте длину прямой кромки; прямое давление на изгиб предварительного рулона, высокая точность может быть завершена до конца изгиба.
 
 Управление с ЧПУ, высокая производительность прокатки параметров процесса ЧПУ, простота и существенное повышение эффективности.
 
 Ролик металлообрабатывающего оборудования принимает выпуклую форму по гипергруппе точности продуктов, требует от ролика координировать регулировку, непрерывный изгиб во времени нижней части ролика, этот один широкий внутренний диапазон способен сделать идеальный рулон продукции от пластины до доски.
 
 Трехвалковый трубогибочный станок работает под защитой двух фиксированных валков, перекатывается вверх и вниз, перемещается, не работает с подвижным рабочим валком, работа безопасна.
 Применение 3-валковой гибочной машины
 Силосы
 Ветряные башни
 Землеройные работы
 Видео о 3-х роликовой трубогибочной машине
 
 
 Самолетостроение и судостроение инд.
 Листовые валки Самолет и судостроение инд. Листовые валки
  Дом
 Компания
  Продукция
  Новости
 События
  Сервис
 Свяжитесь с нами
  3 и 4 рулона
  листогибочные валки
  Раздел
  гибочные станки
  Головки резервуаров
  формирование  машины
  Листогибочные валки для  авиа- и судостроение
  Ветряные башни
  системы
  Гидравлический
  прессы


  3-валковый специальный валковый пресс
 для авиационной промышленности


 Три Ролла
 Листогибочные валки типа HDC для авиационной промышленности.
 Толщина листа до
 15 мм, длина рулона до
 14.000 мм.
 Эти
 машины в основном используются для гибки самолетов
 панели фюзеляжа и пластины передних кромок крыла.
  ПАРМИДЖАНИ
            эксклюзивный
 технология

           H D C

  ПАРМИДЖАНИ 3-ролл
специальный роликовый пресс HDC
 Крыло
Станки для гибки кромок и фюзеляжа
 Рулон HDC
 прессы используются в авиастроении для формовки крыльев
 передние кромки и детали фюзеляжа.
 Максимум
 производительность и гибкость для формирования самых разнообразных деталей -
 без инструментов - обеспечиваются выверенными настройками и эффективными
 особенности управления работой.
 Машина
 оснащен 3 гибочными валками малого диаметра, поддерживаемыми опорными валками
 во избежание их отклонения.
 Это позволяет получить очень плотный
 допуски на изгиб готовых деталей.

  PARMIGIANI 12-метровый фюзеляж HDC
  Станок для гибки панелей

  PARMIGIANI 8-метровый фюзеляж HDC
  Профилегибочная машина для панелей
 Уникальный и
 Несравненное преимущество валкового пресса Parmigiani HDC заключается в том, что все три вала
 регулируются индивидуально.
 Два нижних
 валки регулируются по горизонтали независимо друг от друга.
 Это означает, что
 их средняя линия непостоянна.
 Они могут быть
 размещены очень близко друг к другу или открыты. Если требуется для
 специальные операции гибки два нижних ролика могут быть помещены также в
 асимметричное положение.
 Верхний вал вертикально
 регулируемый и может наклоняться, когда это необходимо для гибки конуса.

  PARMIGIANI 6,5-метровый фюзеляж HDC
  Профилегибочная машина для панелей

   Итальянское формирование
 Компания.
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт


Рубрики
Винторезные станки
Вопросы и ответы
Карусельные станки
Советы мастера
Станок 1М63
Токарные станки
Фрезерные станки
Разное
