Масляная горелка своими руками: Как устроена горелка на отработанном масле
alexxlab | 18.03.2023 | 0 | Разное
Отопление помещений с помощью горелки на отработанные масла
Данная статья состоит из таких разделов:
I. Введение
II. Виды горелок на отработанном масле
III. Плюсы и минусы горелок
IV. Принцип действия горелок на отработке
V. Какую горелку выбрать для котла
VI. Вывод
I. Введение
На данное время широко распространенным обогревом помещений является автономная система отопления. Для этого применяются разные виды отопительного оборудования. Основными требованиями к оборудованию являются надежность, бесперебойность и дешевизна, потому что очень важно подобрать правильный тип топлива для сжигания.
Одним из наиболее дешевых видов топлива, что используются для работы отопительных котлов, является отработанное масло. Оно может быть разным: синтетическим или натуральным. Подойдет масло из автомобилей, гидравлическое масло, мазуты, кулинарное масло. Потому, купить котел на отработанные масла или сделать его своими руками очень выгодно.
Совет. Производители горелок и котлов на отработанные масла, не советуют создавать котел своими руками, ведь это грозит не правильной и плохой работе системы, а также опасности окружающих.
II. Виды горелок на отработанном масле
Принцип действия жидкотопливных горелок практически одинаковый, они отличаются только особенностями конструкции, уровнем автоматизации, мощностью и эффективностью. Существуют модифицированные типы горелок: горелка с предварительной газификацией топлива и испарительные горелки. Некоторые типы горелок на отработанном масле имеют в своей конструкции такие элементы как: насос, фильтр, камеру подогрева, компрессор. Такие модели оборудования экономят место и не требуют дополнительного оборудования. Также есть модели горелок, которые не нуждаются в роботе компрессора, а работают с помощью нагнетательного вентилятора. Данные горелки можно поделить по режиму работы:
- Одноступенчатые горелки могут работать только в одном режиме.
- Двухступенчатые горелки способны работать на 40% мощности и на 100% мощности, то есть они оборудованы двумя режимами работы.
- Модульные горелки работают в широком диапазоне мощностей от 10 до 100%.
В горелках на отработанные масла часто используют универсальные форсунки, которые дают возможность работать на разных типах топлива – дизеле, керосине, гидравлических маслах, а именно – это делает горелки универсальными.
III. Плюсы и минусы горелок
В каждого технического прибора есть ряд полезных качеств, а также недостатков. Очевидно, в данном оборудовании больше плюсов, чем минусов. Основное преимущество – это удаление непригодного сырья с наибольшей пользой.
Основные преимущества горелок на отработанных маслах
- при использовании масла не выделяется дым (масло не горит, а сгорают только его пары)
- высокий уровень автоматизации
- широкий диапазон регулирования
- высокий коэффициент полезного действия
- экологическая работа без дыма и запаха
- совместимость с любым котлом
- некоторые модели не требуют дополнительного компрессора
- быстрый монтаж/демонтаж
- длительный срок службы
- простая схема подключения
- идеальное решение для автосервисов и СТО (доступ к бесплатному отработанному маслу)
Недостатки масляных горелок
- нужно проводить регулярное очищение (некоторые модели)
- нужна емкость для сохранения топлива
- установка фильтров очистки (некоторые модели)
- сложность конструкции, проблема с запасными частями
IV.
Принцип действия горелки на отработкеРабота жидкотопливных горелок основана по принципу инжекции, то есть создается сильный поток воздуха, через форсунку в трубопроводе подачи топлива и тем самым создается разрежение, за счет этого осуществляется поступление масла в камеру сжигания и смешивания его с воздухом. Эффективное сжигание любого жидкого топлива зависит от интенсивности его распыления. А эффективность распыления зависит от специальной конструкции форсунки и силы напоре сжатого воздуха.

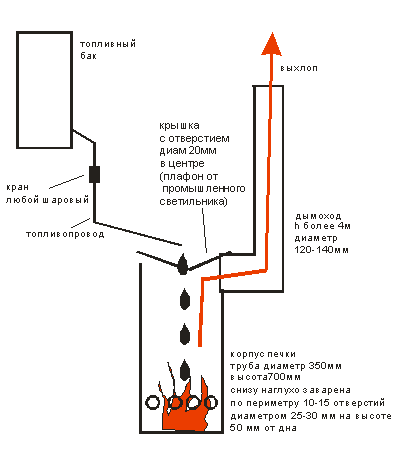

Схема подключения горелки на отработанные масла Q-Elektronik
Перед тем, как попасть в горелку, масло проходить через фильтрацию в топливном фильтре и предыдущий подогрев в специальной камере. Для сжигания отработанного масла предыдущий нагрев должен составлять 80-900°С. Контроль температуры предыдущего нагретого топлива осуществляется в автоматическом режиме.
Процесс горения
Для поддержки процесса горения нужно наличие определенного количества кислорода в камере сгорания. Этот кислород, который применяется для разрежения и подачи топлива, называется первичным и он поддерживает процесс горения, но этого не достаточно. Дополнительным вентилятором осуществляется подача вторичного воздуха. Интенсивность работы вентилятора регулируется с помощью заслонки и берет участие в работе системы автоматики.
В случае горелок с автоматическим запалом применяется трансформатор розжига. Топливо смешивается со струей воздуха и распыляется на мелкие капли. После этого поддается в камеру сгорания и под влиянием высокой температуры загорается.
V. Какую горелку выбрать для котла
После принятия решения о покупке отопительного оборудования возникает много вопросов о правильно выборе. Чтобы не ошибиться, необходимо заранее определится с некоторыми вопросами, и провести необходимые расчеты.
- Какое жидкое топливо будет сжигаться. Нужно узнать, какие виды отработки доступные в Вашей области и сравнить их доступность и качество. Если, единственного варианта нет, тогда можно купить универсальную горелку, которая способна сжигать много разных типов топлива.
- Купленная горелка должна подходить для Вашего котла по размерам и техническим характеристикам. Для этого должны снять мерки с креплений и сравнить паспортные данные котла и горелки.
- При выборе горелки необходимо уточнить его комплектацию, ведь много моделей продаются без комплектующих – они докупаются отдельно.
- Если горелка предназначена для нескольких видов топлива, тогда необходимо узнать про возможность самостоятельных настроек оборудования.
- Выбор горелки по функциональности. В этом вопросе стоит выбор между одноступенчатым (дешевым) и модулированным (дорогим).
На примере подбора Ми разберем известных мировых производителей, которые изготавливают горелки для сжигания отработанных масел.
Для выбора горелки, которая, Вам подходит нужно знать ее технические характеристики:
- тепловая мощность (кВт)
- расход воздуха (м3/час)
- давление воздуха (бар)
- расходы топлива (кг/час)
- электрическая мощность (кВт)
- габариты и вес
- комплектация
При подборе горелки на отработанном масле нужно учитывать Ваше место расположения, чтобы была возможность в любом, случае обратится до представителя данного производителя. Обычно запуск и эксплуатацию данного оборудования проводит производитель или доверенное им лицо.
Горелки на отработанном масле от производителя Kroll
Горелки Kroll дают возможность сжигать отработанное масло с высоким коэффициентом полезного действия и эффективно обогревать такие объекты как: автомобильные мастерские, склада, цеха и другие большие здания. Данная горелка имеет возможность монтироваться в действующий котел или вместо газовой горелки, а также работать вместе с ним. Такая жидкотопливная горелка может работать на разных типах топлива: печное, дизельное, а также растительное и отработанное масло.
Оно поддается из бака в камеру предварительного нагрева, где нагревается до температуры, которая заданная регулятором. Далее происходит нагрев к состоянию оптимальной текучести и подача его по магистрали в форсунку. Распыляется топливо сжатым воздухом от компрессора и загорается с помощью электрического разрядника.
Технические характеристики горелки от прозводителя Kroll
Модель | Тепловая мощность (кВт) | Расходы воздуха м3/час | КПД | Давление воздуха (бар) | Расходы отработанного масла л/час | Электрическая мощность (кВт) | Габариты | Вес (кг) |
KG/UB 20 | 25-33 | 4. 8 | 92% | 0.5 | 2.1-2.83 | 1.21 | 560x400x560 | 15 |
KG/UB 55 | 43-64 | 4.8 | 92% | 0.8 | 3.65-5.41 | 1.21 | 560x400x560 | 15 |
KG/UB 70 | 60-99 | 4.8 | 92% | 0.65 | 5.08-8.37 | 1.21 | 560x400x560 | 16 |
KG/UB 100 | 71-120 | 4.8 | 92% | 0.8 | 6.03-10.18 | 1.21 | 560x400x560 | 16 |
KG/UB 150 | 84-150 | 9 | 92% | 1 | 7.14-12.14 | 1.35 | 560x400x630 | 26 |
KG/UB 200 | 130-201 | 9 | 92% | 1.1 | 10.98-16.97 | 1.35 | 560x400x630 | 26 |
KG/UB 450 | 174-465 | – | 92% | 0.2-0.3 | 15-40 | 1.25 | 1120x730x365 | 71 |
KG/UB 900 | 349-928 | – | 92% | 0. 2-0.4 | 30-80 | 2.2 | 1252x860x455 | 85 |
KG/UB 1300 | 465-1276 | – | 92% | 0.2-0.4 | 40-110 | 3 | 1520x920x600 | 133 |
Комплектация: топливный насос, топливный фильтр, нагреватель топлива.
Масляная горелка от производителя Eko-Star
Горелка на отработанном масле Eko-Star – это универсальное оборудования, которое предназначено для использования не только растительного масла, а также дизельного, печного и отработанных масел. Такая горелка отлично устанавливается для работы в твердотопливных котлах различных моделей. Мощность горелки в зависимости от модификации, может быть от 15 до 300 кВт.
В баке, который, находится в горелке на отработанные масла, находится поплавок и термостат, благодаря нему возможна эффективная регуляция температуры в пределах от – до 120°С. Объем этого бачки напрямую зависит от мощности оборудования. Отработанное масло, которое заливается в бак, обязательно проходит через топливный фильтр, он вместе с многоуровневым картриджем входит в комплектацию горелки.
Про перелив топлива предупреждает специальная трубка, которая связанная с бачком.Технические характеристики горелки от прозводителя Eko-Star
Модель | Расходы воздуха м3/час | Мощность (кВт) | Расходы отработанного масла л/час | КПД | Тип Горелки |
Eko-Star 10-50 | 4-6 | 10-50 | 1-4.5 | 92% | Бытовая |
Eko-Star 70-130 | 8.5-11 | 70-139 | 6.5-12 | 92% | Промышленная |
EkoStar 120-200 | 15-25 | 115-200 | 11.5-19.5 | 92% | Промышленная |
Eko-Star 120-300 | 30-40 | 120-300 | 12-30 | 92% | Промышленная |
Горелка на отработку от производителя Clean Burn
Горелка от Американского производителя Clean Burn специально выполнена для сжигания отработанных масел. Специальный блок в горелке создан для подогрева масла и воздуха, а также он поддерживает постоянную температуру масла и воздуха (для лучшего испарения и сгорания), которое нагревается через форсунку. Данный прибор эффективно сжигает, трансмиссионные, гидравлические масла и другие, а также дизельное топливо, керосин и растительное масло. Переход с одного топлива на другое, проходит без переоборудования горелки.
Блок управления предусматривает безопасную работу во время эксплуатации. Он оборудован блоком подогрева отработанного масла и масляными и воздушными манометрами. Внутри находится бак подогрева, который нагревает отработанное масло и воздух до точной температуры. Данная смесь зажигается до прохождения через пламя, которое удерживает головку, через которую поддается дополнительный воздух с помещения для поддержки процесса горения.
Технические характеристики горелки от прозводителя Clean Burn
Модель | Расходы воздуха м3/час | Мощность (кВт) | Расходы отработанного масла л/час | Двигатель горелик | Элемент блока подогрева (Вт) | Электроснабжение | Вес (кг) | |
Clean Burn СВ500 | 3.4 | 45-146 | 4.14-113.6 | 2800 об/мин | 450 | 230V,50 ГЦ, однофазный | 520x470x440 | 26 |
Комплектация: Горелка с системой автоматики и вмонтированным нагревателем топлива. Инструкция по эксплуатации. Сертификат соответствия. Гарантийный талон.
Горелка от Польского производителя Q-Elektronik
Горелка на отработанном масле от производителя Q-Elektronik – это инсталляция отопительного оборудования, которая предназначена для сжигания разных отработанных масел. Топливо, которое поддается в форсунку самотеком, распиливается и смешивается с воздухом. Когда масло попадает в чашу горелки, его нужно поджечь и после этого образуется стабильное пламя. Данная горелка предназначена для монтирования в твердотопливный котел. Горелка на отработку очень простая в эксплуатации, а также является универсальным за счет сжигания в нем разных типов масла таких как: моторные, трансмиссивные, гидравлические масла.
Пример работы горелки на отработанных маслах Q-Elektronik
Технические характеристики горелки от прозводителя Q-Elektronik
Модель | Тепловая мощность (кВт) | Производительность вентилятора м3/час | Мощность вентилятора (Вт) | Материал | Напряжение питания | Габариты (мм) |
S170 5-15 | 5-15 | 320 | 65 | жаростойкая техническая нержавеющая сталь | 230/50ГЦ +/-10% | 520x170x95 |
S200 5-30 | 5-30 | 320 | 65 | жаростойкая техническая нержавеющая сталь | 230/50ЦГ +/-10% | 550x200x100 |
S230 5-40 | 5-40 | 320 | 65 | жаростойкая техническая нержавеющая сталь | 230/50ГЦ+/-10% | 580x230x100 |
S250 10-50 | 10-50 | 320 | 65 | жаростойкая техническая нержавеющая сталь | 230/50ГЦ+/-10% | 600x250x100 |
S270 10-60 | 10-60 | 600 | 140 | жаростойкая техническая нержавеющая сталь | 230/50ЦГ+/-10% | 620x270x100 |
S270 20-90 | 20-90 | 750 | 175 | жаростойкая техническая нержавеющая сталь | 230/50ЦГ+/-10% | 720x270x120 |
Комплектация: горелка, вентилятор подачи воздуха, регулятор подачи воздуха, топливный насос, регулятор подачи топлива.
Горелка на отработанные масла от производителя Giersch
Горелки от Немецкого производителя Giersch – это один из ведущих лидеров производства жидкотопливных горелок, которые, работают с помощью отработанного масла.
Горелка монтируется до котла или теплогенератора через фланцевое соединение, такое присоединение гарантирует универсальность, простору, а также надежность соединения. Таким образом, соединение обеспечивает герметичность и стабильность работы горелки, а также экономию во время монтажа, технического обслуживания и замене горелки. Горелка на отработанное масло оснащена, электрическим приводом для управления, которое контролирует все важные функции. Система регулирования подачи воздуха гарантирует для каждой степени мощности оптимальные параметры при сжигании топлива.
Воздушная заслонка управляется с помощью сервопривода, а э то в свою очередь обеспечивает запуск горелки без пульсаций и препятствует охлаждению топочной камеры котла в период, когда горелка не работает. Горелка оснащена дополнительной линейной шкалой, которая значительно упрощает процесс настройки мощности оборудования.
Технические характеристики горелки от прозводителя Giersсh
Модель | Тепловая мощность (кВт) | Мощность компрессора м3/час | Мощность электродвигателя (Вт) | Давление воздуха (бар) | Расходы отработанного масла кг/час | Нагревательный элемент (Вт) | Напряжение | Вес (кг) |
G20 | 32 | 4 | 90 | 0.4-0.8 | 2.7 | 1100 | 1/N/PE – 50 Hz 220 – 240 V | 12.5 |
G55 | 51 | 6 | 180 | 0.4-0.8 | 4.3 | 1100 | 1/N/PE – 50 Hz 220 – 240 V | 21 |
G70 | 69 | 8. 5 | 180 | 0.45-0.65 | 5.8 | 1100 | 1/N/PE – 50 Hz 220 – 240 V | 21 |
G100 | 102 | 11.5 | 180 | 0.5-0.8 | 8.6 | 1100 | 1/N/PE – 50 Hz 220 – 240 V | 21 |
G150 | 154 | 23 | 250 | 0.4-0.8 | 12.6 | 1100 | 1/N/PE – 50 Hz 220 – 240 V | 22 |
G200 | 200 | 25 | 250 | 0.4-0.8 | 16.5 | 1100 | 1/N/PE – 50 Hz 220 – 240 V | 22 |
Комплектация: топливный насос (вмонтированный в горелку), топливный фильтр, нагреватель топлива.
Наша компания рекомендует горелки, на отработанном масле отталкиваясь от комплектации, технических параметров, а также цены. В соответствии цена/производительно Мы рекомендует оборудования от производителя Q-Elektronik.
VI. Вывод
Отопления на отработанном масле, используется большим спросом и это не случайно ведь оно имеет много преимуществ. Прежде всего, доступная цена прибора. Учитывая, что цена на топливо для такого котла очень низкая, то он окупит себя в ближайший отопительный сезон.
