Масса просечно вытяжного листа: Вес листа ПВЛ 1 м2
alexxlab | 01.04.2023 | 0 | Разное
Лист просечно-вытяжной и рифленый

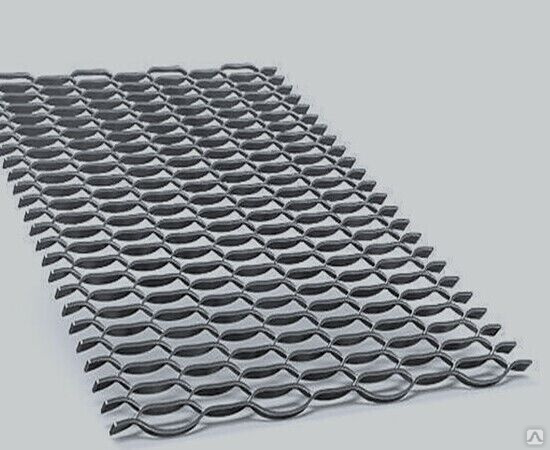

Просечно-вытяжной лист (ПВЛ)
Просечно-вытяжной лист (ПВЛ) изготавливается согласно ТУ 36.26.11-5-8.
ПВЛ прорезается и вытягивается из горячекатаной стали толщиной 4-6мм, холоднокатаной стали — толщиной 1,5-2мм и оцинкованной стали толщиной 0,7-0,8мм.
ПВЛ применяется:
- для изготовления настилов и ступеней маршевых лестниц. Решетчатые настилы используются для площадок техобслуживания и проходных мостиков в нефтяной, газовой, нефтехимической промышленности, на электростанциях, а также для стальных конструкций всех назначений. Лестничные ступени из ПВЛ используются во всех сферах строительства;
- для разнообразных ограждений по требованиям безопасности и эстетики;
- для изготовления ограждений садовых и дворовых участков, окон, квартир, балконов, веранд, отопительных батарей;
- для заделки смотровых, вентиляционных окон в станках, приборах, сельхозмашинах;
- для изготовления различной тары;
- для просеивания измельченной породы;
- в качестве арматуры для нанесения штукатурки;
- для изготовления крепи при проходческих работах в шахтах и т.
п.; - для изготовления светорассеивающих ограждений на дорогах со встречным движением.
п.;| Обозначение просечно-вытяжного листа с учетом ТУ36.26.11-5-89 (ГОСТ 8706-78) | Шаг ячейки просечно-вытяжного листа (В), мм | Размер просвета ячейки ПВЛ (СхА), мм х мм | Масса 1 м кв. ПВЛ, кг |
| ПВЛ-203 | 50 | 18Х42 | 4,65 |
| ПВЛ-204 | 50 | 17Х40 | 6,55 |
| ПВЛ-204 | 125 | 42Х115 | 3,02 |
| ПВЛ-205 | 125 | 38Х110 | 3,64 |
| ПВЛ-304 | 50 | 13Х42 | 7,85 |
| ПВЛ-305 | 50 | 11Х40 | 11,8 |
| ПВЛ-406 | 125 | 34Х90 | 10,4 |
| ПВЛ-406а | 125 | 35Х100 | 9,21 |
| ПВЛ-408 | 125 | 32Х85 | 13,6 |
| ПВЛ-408а | 125 | 33Х90 | 12,08 |
| ПВЛ-506 | 125 | 34Х90 | 16,4 |
| ПВЛ-506а | 125 | 35Х100 | 14,4 |
| ПВЛ-508 | 125 | 32Х85 | 20,9 |
| ПВЛ-508а | 125 | 30Х90 | 18,4 |
| ПВЛ-510 | 125 | 28Х70 | 24,7 |
| ПВЛ-510а | 125 | 25Х80 | 21,7 |
Лист рифленый стальной
Лист рифленый стальной изготовляется согласно ГОСТ 8568-77:
- с ромбическим рифлением с диагоналями ромба (25-30)х(60-70)мм. Конфигурация рифлей и расположение больших диагоналей ромба вдоль или поперек листа устанавливается изготовителем;
- с чечевичным рифлением с расстоянием между рифлями 20, 25 и 30мм.
Конфигурация рифлей и расположение больших диагоналей ромба вдоль или поперек листа устанавливается изготовителем;Конфигурация рифлений и положение больших диагоналях ромба вдоль или поперек листа рифленого устанавливаются изготовителем. По согласованию с потребителем изготовляются листы с другим соотношением диагоналей ромба или с другими размерами листов.
Листы рифленые изготовляют шириной 600-2200мм и длиной 1400-8000мм с градацией 50мм.
Листы рифленые изготовляют в зависимости от назначения:
- мерной длины;
- кратной мерной длины;
- мерной длины с остатком не более 10% массы партии;
- кратной мерной длины с остатком не более 10% от массы партии;
- немерной длины.
Высота рифлей на листах должна быть 0,2-0,3 толщины основания листа, но не менее 0,5мм.
Возможно изготовление листов рифленых в рулонах.
Предельные отклонения по длине и ширине листов, а также отклонение от плоскостности определяются по ГОСТ 19903-74.
Маркировка, упаковка и оформление документации листов рифленых осуществляется по ГОСТ 7566-69.
ТУ 36.26.11-5-89 ЛИСТЫ СТАЛЬНЫЕ ПРОСЕЧНО-ВЫТЯЖНЫЕ
ТУ 36.26.11-5-89 ЛИСТЫ СТАЛЬНЫЕ ПРОСЕЧНО-ВЫТЯЖНЫЕ.
- /
- Главная //
ЛИСТЫ СТАЛЬНЫЕ ПРОСЕЧНО-ВЫТЯЖНЫЕ
Технические условия
ТУ 36.26.11-5-89
(впервые)
Срок введения с 01.01.1990 г.
Главный инженер
ВНИКТИСтальконструкция
А.И. Шипилов
Настоящие технические условия распространяются на просечно-вытяжные листы, предназначенные для устройства настилов, площадок и ступеней маршевых лестниц в производственных зданиях и сооружениях, эксплуатируемых в районах с расчетной температурой минус 65 С и выше.
Пример условного обозначения при заказе просечно-вытяжного листа с формой просечки типа 1, номера 508, шириной 900 мм и длиной 2500 мм из стали Ст3сп:
Лист ПВ1
Если в заказе тип просечки не указан, завод может поставить листы любой формы.
1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
1.1. Просечно-вытяжные листы должны соответствовать требованиям настоящих технических условий.
1.2. Основные параметры и размеры просечно-вытяжных листов должны соответствовать указанным в таблице и на черт. 1 и 2.
Просечно-вытяжные листы с просечкой типа 1
Черт. 1
Просечно-вытяжные листы с просечкой типа 2
Черт. 2
* – размер для справок.
Примечания: 1. Номер листа составлен из размера толщины заготовки (δ) и величины подачи (Б).
2. Значения предельных нагрузок указаны для нагрузки, сосредоточенной по центральной линии, при защемленных концах.
3. Для равномерно распределенной нагрузки указанные в таблице значения предельных нагрузок умножают на 2,2.
4. При свободном опирании концов предельные нагрузки уменьшаются вдвое.
1.3. Просечно-вытяжные листы должны изготовляться из листовой углеродистой стали по ГОСТ 14637-89 марок Ст3кп, Ст3сп и Ст3пс по ГОСТ 380-88 толщиной (δ) 4 мм, 5 мм и 6 мм.
По согласованию с потребителем допускается изготовление просечно-вытяжных листов из других марок стали.
(Измененная редакция, Изм. № 1).
1.4. По ширине просечно-вытяжные листы должны изготовляться размерами 500, 600, 700, 800, 900, 1000, 1100, 1250 и 1400 мм.
1.5. По длине просечно-вытяжные листы должны изготовляться:
немерной длины – в пределах от 2 до 3,5 м;
мерной длины – в пределах немерной.
Примечание: В комплекте поставки допускается наличие немерных отрезков листов длиной менее 2 м в количестве не более 10 % от массы партии.
1.6. Просечно-вытяжные листы должны изготовляться посредством резки проката на отдельные заготовки шириной, равной ширине необходимого просечно-вытяжного листа (в). Ячейки должны быть расположены вдоль направления волокон прокатки (черт. 3).
Черт. 3
ВЛ – ширина проката в состоянии поставки, равная длине заготовки просечно-вытяжного листа;
LЛ – длина проката в состоянии поставки;
В – ширина заготовки, равная ширине просечно-вытяжного листа;
L – длина просечно-вытяжного листа, равная длине заготовки (ВЛ), умноженной на коэффициент 1,7.
1.7. Требования к геометрической точности.
1.7.1. Предельные отклонения размеров просечно-вытяжных листов не должны превышать:
10 мм – по ширине листа;
25 мм – по длине листа мерной длины.
1.7.2. Предельные отклонения по величине вытяжки (А), подачи (Б), шага (В) и по длине ячейки (3/4 В) на готовой продукции не контролируются и должны обеспечиваться размерами режущего инструмента.
1.7.3. (Исключен, Изм. № 1).
1.7.4. Просечно-вытяжные листы не должны иметь рванин, трещин напряжения длиной более 2 мм.
1.7.5. В листах допускаются небольшие заусенцы и зазубрины размером не более 2 мм.
1.7.6. На одном конце листа допускается по согласованию с потребителем непросекаемый участок шириной, оговариваемой в заказе.
1.7.7. Термины дефектов, примененные в настоящих технических условиях, приведены в приложении 1.
1.8. Комплектность.
1.8.1. В комплект поставки входят:
партия просечно-вытяжных листов в размере, оговоренном в заказе;
документ (сертификат) на отгружаемую продукцию, который должен содержать:
товарный знак или краткое обозначение предприятия-изготовителя;
номер заказа;
условное обозначение листа;
дату выписки сертификата;
подтверждение о соответствии продукции требованиям технических условий;
штамп отдела технического контроля.
1.9. Упаковка.
1.9.1. Просечно-вытяжные листы должны увязываться в пачки. Масса пачки не должна быть более 5 т.
1.9.2. Каждая пачка должна быть прочно обвязана в поперечном направлении через 1,0 – 1,5 м длины не менее чем двумя обвязками.
Обвязки должны обеспечивать сохранность пачек при их погрузке, выгрузке и транспортировании.
Не допускается использовать обвязки для строповки пачек.
При отгрузке в районы Крайнего Севера и труднодоступные районы пачка должна иметь на одну закрутку больше, чем при поставке в обычных условиях.
1.9.3. Для обвязки должна применяться проволока по ГОСТ 3282-74 или другой нормативно-технической документации.
1.10. Маркировка.
1.10.1. Каждая пачка должна иметь маркировку. Маркировка наносится на фанерные (металлические) ярлыки или непосредственно на непросекаемую часть верхнего листа в пачке и должна содержать:
товарный знак или краткое обозначение предприятия-изготовителя;
условное обозначение листа;
номер партии;
массу нетто.
1.10.2. Маркировка должна выполняться ударным способом или несмываемой краской. Цифры и буквы должны быть высотой 5 – 20 мм.
2. ПРАВИЛА ПРИЕМКИ
2.1. Просечно-вытяжные листы должны приниматься партиями. Партия должна состоять из листов одной марки стали, одного номера, одного размера по ширине и длине.
2.2. Контролю качества поверхности и геометрических размеров подвергают 5 % листов партии, но не менее трех листов.
2.3. При получении неудовлетворительных результатов хотя бы по одному из показателей должны проводиться повторные испытания на удвоенном количестве образцов.
Результаты повторной проверки распространяются на всю партию.
3. МЕТОДЫ КОНТРОЛЯ
3.1. Качество поверхности просечно-вытяжных листов должно проверяться внешним осмотром без применения увеличительных приборов.
3.2. Геометрические размеры просечно-вытяжных листов должны проверяться универсальным инструментом, обеспечивающим необходимую точность.
4. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
4.1. Транспортирование просечно-вытяжных листов может осуществляться транспортом всех видов в соответствии с правилами перевозки, погрузки и крепления грузов, действующими на транспорте данного вида.
4.2. При использовании железнодорожного транспорта просечно-вытяжные листы должны транспортироваться в открытом подвижном составе.
Допускается транспортирование в крытых вагонах, при этом масса пачки должна быть не более 1 т.
4.3. Просечно-вытяжные листы могут храниться в штабелях в горизонтальном положении.
4.4. При хранении просечно-вытяжных листов в штабелях должны соблюдаться следующие требования:
пачки должны быть уложены устойчиво на подкладки, исключающие образование остаточных деформаций. Подкладки должны быть толщиной не менее 50 мм и шириной не менее 100 мм;
прокладки между пачками должны быть толщиной не менее 20 мм и шириной не менее 100 мм;
высота штабеля должна определяться с учетом устойчивости штабелей, характеристик погрузочно-разгрузочных средств и норм техники безопасности;
штабель должен быть предохранен от атмосферных осадков.
5. ГАРАНТИИ ИЗГОТОВИТЕЛЯ
5.1. Предприятие-изготовитель гарантирует соответствие просечно-вытяжных листов требованиям настоящих технических условий при соблюдении правил транспортирования, хранения и эксплуатации.
5.2. Срок гарантии устанавливается равным 12 месяцев со дня отгрузки листов потребителю. День отгрузки определяется по железнодорожной накладной или иному сопроводительному документу.
ПРИЛОЖЕНИЕ 1
Справочное
ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
|
Термины |
Определения |
|
Срезанный угол листа |
ГОСТ 21014-88 |
|
Рванины |
ГОСТ 21814-88 |
|
Трещины напряжения |
ГОСТ 21014-75 |
|
Зазубрины |
ГОСТ 21014-75 |
(Измененная редакция, Изм.
№ 1).
ПРИЛОЖЕНИЕ 2
Справочное
СПИСОК НОРМАТИВНО-ТЕХНИЧЕСКИХ ДОКУМЕНТОВ, НА КОТОРЫЕ ДАНА ССЫЛКА В НАСТОЯЩИХ ТЕХНИЧЕСКИХ УСЛОВИЯХ
|
Обозначение |
Наименование |
|
ГОСТ 380-88 |
Сталь углеродистая общего назначения. Марки и технические требования |
|
ГОСТ 3282-74 |
Проволока стальная низкоуглеродистая общего назначения |
|
ГОСТ 14637-89 |
Прокат толстолистовой и широкополосный универсальный из углеродистой стали общего назначения |
(Измененная редакция, Изм. № 1).
Расширенная металлическая решетка – Размеры расширенной металлической решетки | Accurate Alloys, Inc.
Accurate Alloys, Inc. имеет в наличии все типы расширенного металла решетки. Они готовы к отправке в тот же или на следующий день из нашего района Лос-Анджелеса. место нахождения. Наши просечно-вытяжные листы производятся в Америке для стабильного и проверенного качества. продукты. Расширенные металлические решетки изготавливаются из углеродистой стали, алюминия для легких применений и из нержавеющей стали во влажной среде.
Решетки просечно-вытяжные изготавливаются путем продольной резки и растяжение металлической пластины за одну операцию, создание противоскользящей поверхности с большие отверстия. Эта противоскользящая поверхность создает безопасную опору для ходьбы и стоять. Это позволяет нежелательному материалу проходить через отверстия, улучшая чистота подъездов.
В дополнение к минимизации накопления материала, дополнительные Преимущества по сравнению с цельным материалом или решеткой из стержней включают:
- Прозрачная зона для визуального осмотра
- Легкий
- Супериор тяга
- Нижний расходы
- Проход тепла и света
Применение расширенной решетки Accurate Alloys, Inc.
включает:
|
|
Расширенная металлическая решетка Технические характеристики:
| Стиль # | Вес на кв. футов | Дизайн Размер SWD | (Мост к мосту) LWD | Размер SWO | Открытие LWO | Толщина нити | Ширина пряди | Стандартная ширина листа SWD | Размер Длина LWD | Общая толщина | % Открытая площадка |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Углеродистая сталь | |||||||||||
| 3,0 фунта | 3,0 | 1,33 | 5,33 | . 940 | 3,44 | .183 | .264 | 4 и 6 | 8, 10 и 12 | .540 | 73 |
| 3,14 фунта | 3,14 | 3,00 | 6,00 | 1,625 | 4,88 | .250 | .312 | 4 и 6 | 8 и 10 | .656 | 74 |
| 4,0 фунта | 4,0 | 1,33 | 5,33 | .940 | 3,44 | .215 | .300 | 4, 5 и 6 | 8 и 10 | .618 | 65 |
| 4,27 фунта | 4,27 | 1,41 | 4,00 | 1,00 | 2,88 | .250 | .300 | 4 и 6 | 8 и 10 | .625 | 58 |
| 5,0 фунтов | 5,0 | 1,33 | 5,33 | .813 | 3,38 | .215 | .375 | 4 и 5 | 8 и 10 | . 655 | 52 |
| 6,25 фунта | 6,25 | 1,41 | 5,33 | .813 | 3,38 | .312 | .350 | 4 | 8 | .715 | 55 |
| 7,0 фунтов | 7,0 | 1,41 | 5,33 | .813 | 3,38 | .312 | .388 | 4 | 8 | .750 | 60 |
| Нержавеющая сталь — тип 304 | |||||||||||
| 4,5 фунта. | 4,0 | 1,41 | 4,00 | 1,00 | 2,88 | .250 | .300 | 4 | 10 | .0625 | 73 |
| Алюминий | |||||||||||
| 2,0 фунта. | 2,0 | 1,33 | 5,33 | .940 | 3,44 | .250 | .387 | 4 | 8 | . 730 | 77 |
| Аккумеш – углеродистая сталь | |||||||||||
| 1,59 фунта. | 1,59 | 1,50 | 7.00 | 1,37 | 6,40 | 10 шт. | .122 | 4 | 8 | 65 | |
Нажмите здесь, чтобы отправить Запрос на предложение .
Или позвоните нам сегодня по бесплатному номеру 1-626-338-4012.
Запросить предложение
Загрузки
- Каталог
Плоский расширенный металл – Плоский расширенный металл | Точные сплавы, Inc.
Главная » Расширенный металл » Плоский расширенный металлический инвентарь
Компания Accurate Alloys, Inc. имеет большой запас плоских расширенных
металлы. У нас есть плоская сталь, нержавеющая сталь, алюминий и оцинкованная сталь.
сталь готова к отправке в тот же или на следующий день из нашего Лос-Анджелеса
Анхелес и Северная Калифорния
складские помещения.
Расширенный металл изготавливается путем продольной резки и растяжения (расширение) металлического листа с помощью штампа, создающего ромбовидные отверстия. Отверстия соединены металлическими нитями, называемыми облигации, облигации лежат поверх каждой (приподнятой). Затем лист пропускается через уровень. ролик, в котором материал и связки выравниваются и проталкиваются рядом друг с другом Другой. Большинство клиентов заказывают «Плоский» просечно-вытяжной лист. «Стандартный» и «Обычный» расширенный всегда относится к «Повышенному» расширенный, но никогда не «плоский» расширенный металл.
Плоский просечно-вытяжной лист имеет бесчисленное множество применений. в том числе:
|
|
Галерея плоских расширенных металлических конструкций
Нажмите на изображение, чтобы увеличить [ + ]
Свяжитесь с одним из наших опытных представителей сегодня, чтобы получить подробное предложение по нашей плоской расширенной
металлы.
См. наш перечень расширенных металлических решеток и технические характеристики ниже:
| Стиль # | Вес на кв. футов | Дизайн Размер SWD | (Мост к мосту) LWD | Размер SWO | Открытие LWO | Толщина нити | Ширина пряди | Стандартная ширина листа SWD | Размер Длина LWD | Используемый калибр | % Открытая площадка |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Сталь | |||||||||||
| 3/16″ x #24 | .38 | .145 | .250 | 0,088 | 0,175 | 0,024 | 0,033 | 3 | 7 | 24 | 55 |
| 1/4″ x #20 | .84 | .258 | 1.050 | 3/32 | 25/32 | .030 | .086 | 4 | 8 | 20 | 35 |
| 1/4″ x #18 | 1,12 | . 258 | 1.050 | 3/32 | 25/32 | .040 | .085 | 4 | 8 | 20 | 35 |
| 1/2″ x #20 | .40 | .500 | 1.250 | 3/8 | 1 | .030 | .074 | 4 | 8 и 10 | 20 | 65 |
| 1/2″ x #18 | .66 | .500 | 1.250 | 32 сентября | 1 | .040 | .095 | 4 | 8 и 10 | 18 | 60 |
| 1/2″ x #16 | .80 | .500 | 1.250 | 1/4 | 1 | .050 | .100 | 3-4 | 8 и 10 | 16 | 60 |
| 1/2″ x #13 | 1,38 | .500 | 1.250 | 1/4 | 1 | . 070 | .120 | 3-4 | 8 и 10 | 13 | 57 |
| 3/4″ x #22 | .23 | .920 | 2.050 | 13/16 | 1-3/4 | .060 | .092 | 3-4-6 | 8 и 10 | 16 | 77 |
| 3/4″ x #16 | .50 | .925 | 2.000 | 3/4 | 1-11/16 | .090 | .096 | 3-4-6 | 8 и 10 | 13 | 76 |
| 3/4″ x #13 | .75 | .925 | 2.000 | 3/4 | 1-5/8 | .090 | .144 | 3-4 | 8 и 10 | 13 | 69 |
| 3/4″ x #10 | 1,14 | .925 | 2.000 | 3/4 | 1-1/2 | .134 | .148 | 3-4-6 | 8 и 10 | 10 | 68 |
| 3/4″ x #9 | 1,70 | . 925 | .2100 | 5/8 | 1-11/16 | .115 | .160 | 3-4 | 8,10,12 | 10 | 65 |
| 1″ x #16 | .42 | 1.080 | 2,560 | 7/8 | 2-1/4 | .048 | .115 | 4 | 8 и 10 | 16 | 78 |
| 1″ x #9 | .137 | 1.010 | 2,560 | 7/8 | 2-1/4 | .120 | .156 | 4 | 8 и 10 | 10 | 61 |
| 1-1/2″ x #16 | .37 | 1.330 | 3.200 | 1-1/16 | 2-3/4 | .050 | .120 | 4 | 8 и 10 | 16 | 82 |
| 1-1/2″ x #13 | .56 | 1. 330 | 3.200 | 1-1/16 | 2-3/4 | .070 | .130 | 4 | 8 и 10 | 13 | 80 |
| 1-1/2″ x #9 | 1,12 | 1.330 | 3.200 | 1 | 2-5/8 | .110 | .165 | 4 | 8 и 10 | 10 | 75 |
| 2″ x #9 | .80 | 1,820 | 4.350 | 1.450 | 3,7 | .110 | .165 | 4 | 8 | 10 | 83 |
| Оцинкованный (Вес после горячего цинкования, Размеры до цинкования) | |||||||||||
| 1-1/2″ x #16 | 1,00 | .5 | 1.250 | 1/4 | 1 | .050 | .100 | 4 | 8 | 16 | 60 |
| 1-1/2″ x #13 | 1,68 | . 5 | 1.250 | 1/4 | 1 | .070 | .120 | 4 | 8 | 13 | 57 |
| 3/4″ x #9 | 1,85 | .925 | .2100 | 5/8 | 1-11/16 | .115 | .160 | 4 | 8 | 10 | 65 |
| Нержавеющая сталь 304 | |||||||||||
| 1/4″ x #18 | 1,43 | .25 | 1.000 | 3/32 | 21/32 | .047 | .090 | 4 | 8 | 18 | 28 |
| 1/2″ x #18 | .70 | .500 | 1,275 | 5/16 | 1 | .040 | .099 | 4 | 8 и 10 | 18 | 58 |
| 1/2″ x #16 | . 88 | .500 | 1,275 | 5/16 | 1 | .050 | .099 | 3 и 4 | 8 и 10 | 16 | 54 |
| 1/2″ x #13 | 1,78 | .500 | 1,275 | 1/4 | 1 | .080 | .099 | 4 | 8 | 13 | 54 |
| 3/4″ x #16 | .59 | .925 | 2.100 | 3/4 | 1-13/16 | .050 | .126 | 4 | 8 | 16 | 85 |
| 3/4″ x #13 | .88 | .925 | 2.100 | 5/8 | 1-3/4 | .080 | .120 | 4 | 8 | 13 | 72 |
| 3/4″ x #9 | 1,97 | .925 | 2.100 | 5/8 | 1-5/8 | . 130 | .170 | 4 | 8 и 10 | 9 | 65 |
| 1-1/2″ — #16 | .45 | 1,335 | 3.000 | 1-1/4 | 2-3/4 | .062 | .116 | 4 | 8 | 16 | 92 |
| 1-1/2″ — #13 | .70 | 1,335 | 3.000 | 1-1/4 | 2-5/8 | .093 | .114 | 4 | 8 | 13 | 80 |
| 1-1/2″ — #9 | 1,37 | 1,33 | 3.000 | 1-1/8 | 2-5/8 | .140 | .155 | 4 | 8 | 10 | 82 |
| Тип 316 | |||||||||||
| 1/2″ x #18 | .70 | .500 | 1,275 | 5/16 | 1 | . 040 | .099 | 4 | 8 | 18 | 58 |
| 1/2″ x #16 | .88 | .500 | 1,275 | 5/16 | 1 | .050 | .099 | 3 и 4 | 8 и 10 | 16 | 54 |
| 1/2″ x #13 | 1,78 | .500 | 1,275 | 1/4 | 1 | .080 | .099 | 4 | 8 | 13 | 54 |
| 3/4″ x #9 | 1,97 | .925 | 2.100 | 5/8 | 1- 5/8 | .130 | .170 | 4 | 8 | 10 | 65 |
| Алюминий | |||||||||||
| 1/2″ – 0,050″ | .26 | .500 | 1.200 | 3/8 | 15/16 | . 050 | .092 | 4 | 8 | 16B&S | 65 |
| 1/2″ – 0,080″ | .43 | .500 | 1.200 | 3/8 | 15/16 | .080 | .094 | 4 | 8 | 12B&S | 65 |
| 3/4″ – 0,050″ | .16 | .920 | 2.000 | 13/16 | 1-3/4 | .050 | .109 | 4 | 8 | 16B&S | 78 |
| 3/4″ – 0,080″ л | .32 | .920 | 2.000 | 3/4 | 1-11/16 | .080 | .126 | 4 | 8 | 12B&S | 78 |
| 3/4″ – 0,080 Hy. Широкая струна | .41 | .920 | 2.000 | 3/4 | 1-11/16 | .080 | .164 | 4 | 8 | 12B&S | 68 |
| 3/4″ – 0,125″ | . | ||||||||||
