Чугуны. Структура и свойства. Классификация и применение
Вы можете изучить и скачать доклад-презентацию на тему Чугуны. Структура и свойства. Классификация и применение. Презентация на заданную тему содержит 25 слайдов. Для просмотра воспользуйтесь проигрывателем, если материал оказался полезным для Вас – поделитесь им с друзьями с помощью социальных кнопок и добавьте наш сайт презентаций в закладки!
Презентации» Химия» Чугуны. Структура и свойства. Классификация и применение
Слайды и текст этой презентации
Слайд 1
Описание слайда:Поставский государственный колледж Презентация по учебной дисциплине: Материаловедение и технология материалов. ЧУГУНЫ Разработчик:: Кремис Е.П.
Слайд 2
Описание слайда:
Цель :
изучить чугуны
Задачи:
-изучить:
влияние постоянных примесей на структуру и свойства чугуна;
классификацию чугунов;
свойства и применение чугунов
маркировку чугунов по ГОСТу;
-научиться:
выбирать тип чугуна для изготовления деталей машин;
расшифровывать марки чугунов.
Слайд 3
Описание слайда:
Сплавы железа с углеродом, содержащие углерода от 2,14 до 6,67 % называют чугунами.
Слайд 4
Описание слайда:
Слайд 5
Описание слайда:
Процесс графитизации.
Графит – это полиморфная модификация углерода.
Способы образования графита в чугуне
– из жидкой фазы;
– при разложении ранее образовавшегося цементита.
Графитизацию из жидкой фазы, а также от распада цементита первичного и цементита, входящего в состав эвтектики, называют первичной стадией графитизации.
Выделение вторичного графита из аустенита называют промежуточной стадией графитизации.
Образование эвтектоидного графита, а также графита, образовавшегося в результате цементита, входящего в состав перлита, называют вторичной стадией графитизации.
Слайд 6
Описание слайда:
Формы графита: • пластинчатый; • шаровидный; • хлопьевидный; • вермикулярный.
Слайд 7
Описание слайда:
Классификация чугунов
Слайд 8
Описание слайда:
Слайд 9
Описание слайда:
Схемы микроструктур чугуна в зависимости от металлической основы и формы графитовых включений
Слайд 10
Описание слайда:
Свойства
Свойства
Механические свойства серого чугуна зависят от количества и размера графитных включений.
Слайд 11
Описание слайда:
Применение
Учитывая малое сопротивление отливок из серого чугуна растягивающим и ударным нагрузкам, следует использовать этот материал для деталей, которые подвергаются сжимающим или изгибающим нагрузкам. В станкостроении это – базовые, корпусные детали, кронштейны, зубчатые колеса, направляющие; в автостроении – блоки цилиндров, поршневые кольца, распределительные валы, диски сцепления. Отливки из серого чугуна также используются в электромашиностроении, для изготовления товаров народного потребления.
Слайд 12
Описание слайда:
Свойства Свойства Эти чугуны обладают высокой жидкотекучестью, линейная усадка – около 1%. Литейные напряжения в отливках несколько выше, чем для серого чугуна. Из-за высокого модуля упругости достаточно высокая обрабатываемость резанием. Обладают удовлетворительной свариваемостью.
Слайд 13
Описание слайда:
Применение
Из высокопрочного чугуна изготовляют тонкостенные отливки (поршневые кольца), шаботы ковочных молотов, станины и рамы прессов и прокатных станов, изложницы, резцедержатели, планшайбы.
Отливки коленчатых валов массой до 2..3 т, взамен кованых валов из стали, обладают более высокой циклической вязкостью, малочувствительны к внешним концентраторам напряжения, обладают лучшими антифрикционными свойствами и значительно дешевле.
Слайд 14
Описание слайда:
Свойства Свойства Ферритные ковкие чугуны (КЧ 33-8, КЧ 37-12) имеют более высокую пластичность, а перлитные (КЧ 50-4, КЧ 60-3) более высокую прочность
Слайд 15
Описание слайда:
Применение Отливки из ковкого чугуна применяют для деталей, работающих при ударных и вибрационных нагрузках. Из ферритных чугунов изготавливают картеры редукторов, ступицы, крюки, скобы, хомутики, муфты, фланцы. Из перлитных чугунов изготавливают вилки карданных валов, звенья и ролики цепей конвейера, тормозные колодки.
Слайд 16
Описание слайда:
Отбеленные и другие чугуны
Отбеленные – отливки, поверхность которых состоит из белого чугуна, а внутри серый или высокопрочный чугун.
Состав
2,8…3,6 % углерода, и пониженное содержание кремния –0,5…0,8 %.
Свойства
Имеют высокую поверхностную твердость (950…1000 НВ) и очень высокую износостойкость.
Описание слайда:
Применение
Используются для изготовления прокатных валов, вагонных колес с отбеленным ободом, шаров для шаровых мельниц.
Для изготовления деталей, работающих в условиях абразивного износа, используются белые чугуны, легированные хромом, хромом и марганцем, хромом и никелем. Отливки из такого чугуна отличаются высокой твердостью и износостойкостью.
Для деталей, работающих в условиях износа при высоких температурах, используют высокохромистые и хромоникелевые чугуны. Жаростойкость достигается легированием чугунов кремнием (5…6 %) и алюминием (1…2 %). Коррозионная стойкость увеличивается легированием хромом, никелем, кремнием.
Для чугунов можно применять термическую обработку.
Слайд 18
Описание слайда:

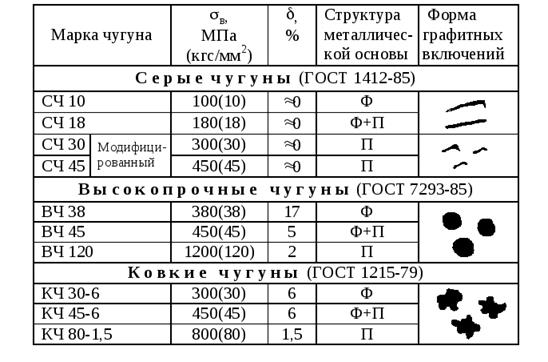

Маркировка чугунов
Слайд 19
Описание слайда:
Серый чугун маркируется буквами СЧ с добавлением цифры, которая указывает предел прочности чугуна при растяжении. Например: СЧ15 СЧ –серый чугун; 15 – предел прочности на растяжение σв=150Мпа.
Слайд 20
Описание слайда:
Ковкий чугун маркируется буквами КЧ и цифрами. Первые две цифры указывают предел прочности на растяжение, а вторые относительное удлинение при растяжении. Например: КЧ30-6 КЧ – ковкий чугун; 30 – предел прочности на растяжение σв=300Мпа; 6 – относительное удлинение при растяжении δ=6%.
Слайд 21
Описание слайда:

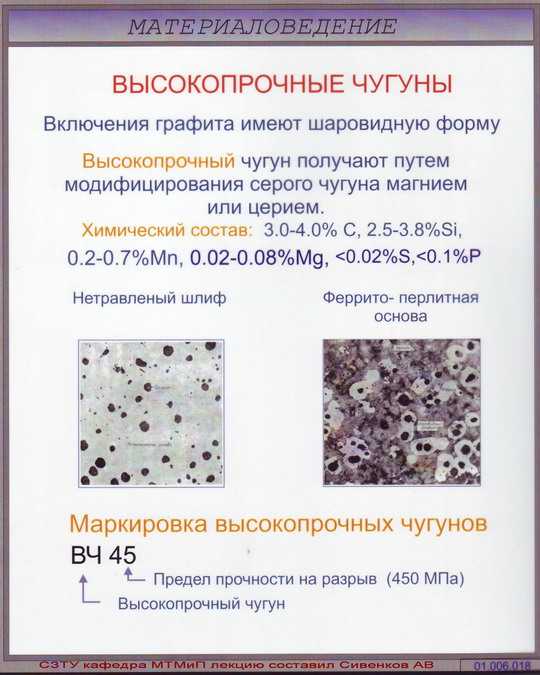

Высокопрочный чугун маркируется буквами ВЧ и цифрами.
Первые две цифры указывают предел прочности на растяжение, а вторые относительное удлинение при растяжении.
Например: ВЧ35-22
ВЧ – высокопрочный чугун;
35 – предел прочности на растяжение σв=350Мпа;
22 – относительное удлинение при растяжении δ=22%.
Слайд 22
Описание слайда:
Марки серого чугуна для отливок, применяемых в основных отраслях машиностроения
Слайд 23
Описание слайда:
КОНТРОЛЬНЫЕ ВОПРОСЫ Какие сплавы относятся к чугунам? 2. На какие группы подразделяют чугуны? Какую форму может иметь графит? Какое свойство придает графит чугунам? Какими свойствами обладает серый чугун? Какие чугуны называются отбеленными? 6. Почему белый чугун имеет ограниченное использование? 7. Как маркируются чугуны?
Слайд 24
Описание слайда:
Домашнее задание
[1], с.
80-87
Создать презентацию.
Темы презентаций:
Модифицированные чугуны.
Антифрикционные чугуны.
Влияние углерода на свойства чугунов.
Слайд 25
Описание слайда:
Список литературы 1 Никифоров В.М. Технология металлов и конструкционные материалы. – М.: Машиностроение, 1987 2 Справочник машиностроителя. В 6-ти т. Т. 6/ Под редЭ.А.Сателя. – 3-е изд., исправ. и доп. – М.: Машиностроение, 1964. 540 с. ил. 3 http://mashinostroenie.3dn.ru/publ/materialovedenie/chuguny/25-1-0-27 4 http://do.gendocs.ru/docs/index-208591.html?page=4#5480651
