Изоляция теплотрасс и паропроводов. Материалы и применение.

Пример теплоизоляции трубы отопления

Стандартная труба, используемая для доставки и распределения ГВС или отопления, соответствует нормам проектирования СП 61.13330.2012. В этом нормативном документе изложены принципы выбора материала и расчета его толщины для создания эффективной и безопасной теплоизоляции. Положениями СП 61.13330.2012 и руководствуются инженеры-проектировщики “Авитек Инжиниринг”, занимающиеся разработкой схем прокладки теплотрасс и паропроводов для жилых комплексов и промышленных предприятий.

Надо сказать, что изоляция ― обязательный элемент любых трубопроводов. Теплотрассы и паропроводы нуждаются в защите из-за большой разницы температур между внутренней и внешней средой. Она приводит к значительным теплопотерям, а значит, расход топлива для поддержания необходимых технических параметров увеличивается. Избежать этого помогает правильно подобранный изолирующий материал. Трубопроводы системы холодного водоснабжения и канализации также нуждаются в защите, но по другой причине. Здесь изоляция нужна для того, чтобы уберечь трубу от скопления конденсата и возникающей из-за него коррозии.

Возвращаясь к вопросу изоляции теплотрасс и паропроводов, нужно отметить, что для разных систем используются разные материалы. Это связано с особенностями использования трубопроводов. Теплотрассы доставляют и распределяют теплоноситель, температура которого, как правило, не превышает 95 градусов, а паропроводы работают с более горячей средой. Ее температура может составлять 150-500 градусов. Это обуславливает более высокие требования к применяемой изоляции.

Минимизировать теплопотери помогает стекловата, синтетический или натуральный каучук, теплозащитная пена, пенопласт или базальтовое волокно. В последнее время широкое распространение также получили композитные материалы, которые стоят недорого и обладают хорошими физико-химическими свойствами.

Ниже разберем особенности разных вариантов и поговорим об особенностях их монтажа.

Выбор материалов для изоляции теплотрасс и паропроводов

Согласно требованиям СП 61.13330.2012, теплоизоляционная конструкция должна отвечать нормам энергоэффективности, безопасности, эксплуатационной надежности и долговечности. Это выражается в следующих стандартах и правилах, которыми нужно руководствоваться при выборе подходящего материала.

Теплоизоляция должна обеспечивать оптимальное соотношение между стоимостью самой конструкции и затратами от теплопотерь. Проще говоря, она должна окупаться за счет получаемой экономии на топливе
Теплоизоляция должна выдерживать разные механические, химические и температурные воздействия, не теряя при этом своих эксплуатационных свойств
Материалы, используемые для защиты трубопроводов, не должны выделять при нагревании неприятных запахов, токсинов и других вредных веществ.
Они не должны быть пожаро- и взрывоопасными

Окончательный выбор в пользу той или иной теплоизоляционной конструкции делается на основе следующих параметров

Месторасположение трубопровода.
Средняя температура окружающей среды и ее агрессивность.
Температура изолируемого объекта, материал его поверхности.
Допустимые нагрузки, которые может испытывать трубопровод.
Наличие ударных воздействий и вибраций.
Степень воздействия грунтовых вод.
Размеры изолируемой поверхности, ее конфигурация.
Санитарно-гигиенические требования.
Требования пожарной безопасности.
Условия монтажа, демонтажа и утилизации.

Для оценки всех критериев выбора проводятся специальные сложные расчеты. Они отражаются в проектной и рабочей документации объекта.

Особенности разных материалов для изоляции теплотрасс

Поговорим о том, какие именно теплоизоляционные конструкции можно использовать для минимизации теплопотерь. Доступные варианты различаются своими техническими характеристиками, эффективностью, а также ценой. Это влияет на стоимость всего проекта по прокладке инженерных коммуникаций, а также на его долговечность и затратность в обслуживании.

Минеральная вата

Базальтовое волокно для теплоизоляции труб

Данный материал стоит недорого, хорошо защищает от теплопотерь. Каменная вата базальтовых пород химически инертна, не горюча. Она не подвержена гниению. На этом ее преимущества заканчиваются.

Есть у материала особый недостаток, ограничивающий его применение. Каменная вата довольно гигроскопична. Склонность к впитыванию влаги и слеживанию приводит к ухудшению теплоизоляционных свойств. По этой причине минеральная вата не рекомендована для использования в подвалах и технических подпольях.

Материал выпускается в матах, плитах с односторонним фольгированием и без него, в навивных цилиндрах. При монтаже теплоизоляции, трубы обкладываются или оборачиваются минеральной ватой. Она аккуратно фиксируется с помощью специальной вязальной пленки. Сверху теплоизоляция покрывается паронепроницаемым материалом. Для этой роли подходит полиэтиленовая пленка или рубероид. Поверх пароизоляционного слоя можно установить кожух из кровельной жести, листового алюминия или оцинкованного железа. Он поможет защитить каменную вату от механических повреждений.

Экструзионный пенополистирол и пенопласт

Пример утепления труб пенополистеролом

Легкий теплоизоляционный материал рекомендован для защиты труб, расположенных внутри здания, а также для изоляции трубопроводов, проложенных в грунте в П-образных или закрытых коробах (непроходных каналах).

Пенопласт и пенополистирол имеют небольшую плотность ― всего 35-40 кг/м³. Для сравнения, аналогичная характеристика минеральной ваты варьируется в диапазоне 130-150 кг/м³. Экструзионный пенополистирол и пенопласт отличаются биостойкостью, низким водопоглощением. Материал довольно удобен в монтаже, так как часто поставляется в виде плит или полуцилиндров, сегменты которых можно закрепить на трубе бандажом или фольгированным скотчем.

Среди недостатков пенопласта выделяют относительно небольшой диапазон рабочих температур (от -100 до +80 градусов), а также высокую горючесть. При монтаже теплоизоляции из пенополистирола трубопровод нужно обрабатывать антикоррозионным составами, а сам утеплитель нуждается в защите от ультрафиолета, что также является его минусом.

Пенополиуретан (ППУ)

Пенополиуретан для теплоизоляции труб теплосети

Материал поставляется в твердом виде (полуцилиндры с фольгированным покрытием и без него), а также в жидкой форме. Последний вариант предназначен для обработки труб больших диаметров и создания изоляции на участках сложной конфигурации. Жидкий ППУ делает защиту от теплопотерь максимально эффективной, так готовое покрытие не будет иметь стыков, которые являются своеобразными мостиками холода. Наносится пенополиуретан методом напыления или путем заливки заранее подготовленной формы с дополнительной защитой фольгой или стеклотканью. За 10-15 минут материал проходит несколько этапов преобразования, в числе которых вспенивание, расширение и отвердевание.

ППУ имеет закрытую ячеистую структуру. Это обеспечивает его низкую теплопроводность и минимальную способность к водопоглощению. Среди других преимуществ пенополиуретана можно выделить высокую прочность и долговечность. Материал не гниет, быстро и легко монтируется. ППУ разрушается под воздействием ультрафиолета, а потому при открытой установке требует использования дополнительного защитного слоя. Крепится готовая теплоизоляция непосредственно на трубе с помощью бандажей, хомутов и стяжек.

Вспененный синтетический каучук

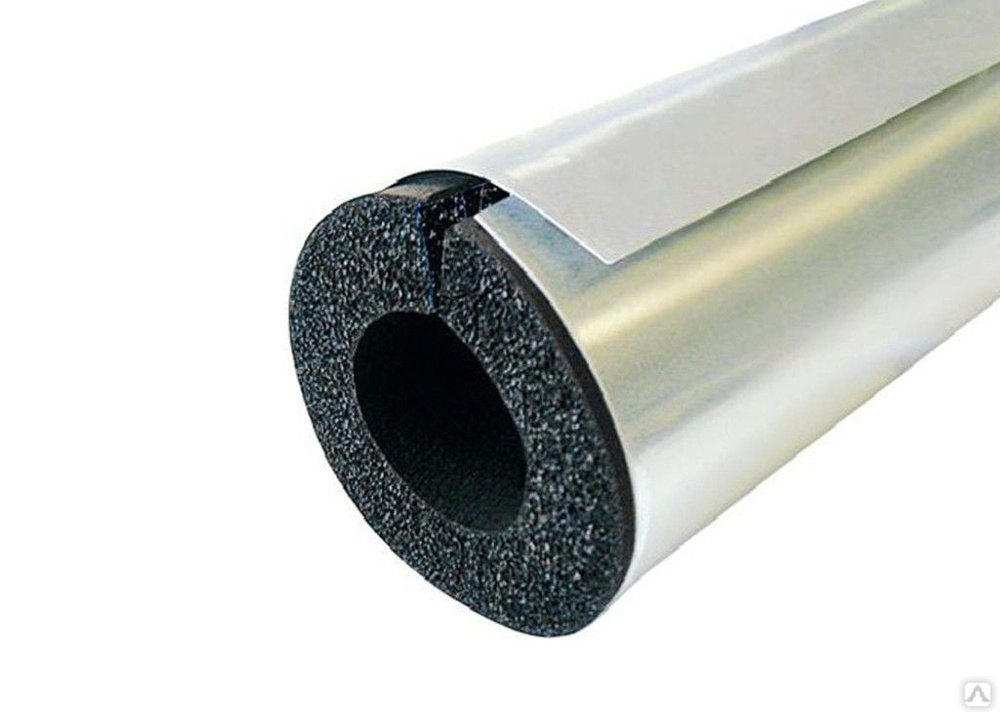

Пример теплоизоляции труб вспененным каучуком

Этот теплоизоляционный материал универсален. Он подходит для защиты трубопроводов в помещениях, а также используется для изоляции магистралей, прокладываемых подземным и наземным способом. Вспененный каучук не горюч, не подвержен гниению, стоек к химическим воздействиям, обладает малым весом, экологически безопасен. Единственный его недостаток ― высокая стоимость. Поставляется техническая изоляция из синтетического каучука в трубках или рулонах с защитным покрытием из алюминия, которое призвано предотвратить повреждения, вызванные механическим воздействием и влиянием УФ-лучей.

Вспененный полиэтилен

Данный вид технической изоляции универсален. Он подходит для защиты трубопроводов внутри помещений, а также за их пределами. При изоляции труб, проложенных наземным способом, полиэтилен требует использования покрывного слоя, а, будучи в грунте, он нуждается в дополнительном защитном кожухе.

Это связано с его уязвимостью перед механическими повреждениями.

Структура вспененного полиэтилена имеет множество пор. Она получается легкой и упругой. Благодаря этому материал имеет низкую теплопроводность и хорошую влагостойкость. Среди других преимуществ вспененного полиэтилена отмечают простоту и высокую скорость монтажа.

Особенности изоляции паропроводов

Довольно длительное время для теплоизоляция паропроводов использовалась стеклянная и минеральная вата. Это вполне логично, ведь данные материалы доступные по цене и обладают низкой теплопроводностью. Однако им на смену пришли более совершенные технологические решения.

Жидкие изоляторы. Наносятся быстро и просто, стоят недорого. Чем выше температура рабочей среды внутри трубопровода, тем больше слоев краски-теплоизолятора нужно нанести.

Негорючая фольгированная изоляция. Этот вариант хорош своей универсальностью и долговечностью. Однако процесс монтажа подразумевает несколько этапов, среди которых есть и нанесение гидроизолятора, призванного предотвратить появление коррозии на алюминиевой фольге.

Эти материалы, в отличие от минеральной ваты, не боятся влаги. Кроме этого, они обладают более продолжительным сроком службы. В традиционных утеплителях под воздействием высоких температур происходит разрушение формальдегида и смолы на основе фенола, выступающих в роли связующих веществ. В итоге срок службы теплоизоляции на основе минеральной ваты составляет 2-3 года. По истечении этого времени, она частично или полностью требует замены, что довольно непросто реализовать, ведь нередко монтаж приходится вести без остановки действующего оборудования. Совокупность всех этих причин и обусловила поиск более совершенных решений, которые могли бы прийти на смену привычной минваты.

Изоляция паропроводов должна отвечать нормам СП 61.13330.2012. В этом документе содержатся и рекомендации по расчету толщины теплоизоляционного слоя. Она во многом зависит от технических свойств используемого материала, который подбирается с учетом ряда обязательных требований.

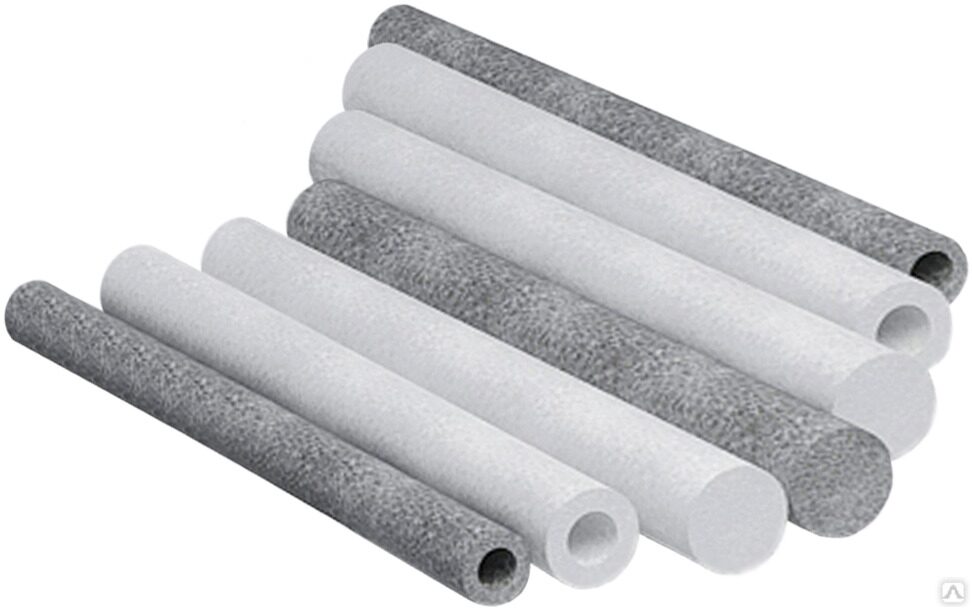

Теплоизолятор вспененный полиэтилен

Теплопотери трубопровода после монтажа изоляционного слоя не должны превышать допустимых значений.
Толщина изоляции должна быть такой, чтобы обеспечивать защиту от конденсата транспортируемого пара. Это нужно для минимизации риска гидроудара и обеспечения длительного срока службы трубопровода.
Толщина изоляционного материала должна обеспечивать безопасную температуру поверхности трубопровода, чтобы при случайном контакте персонал не получил травм и ожогов.

Согласно все тому же своду правил СП 61.13330.2012, теплоизоляционная конструкция для паропроводов должна включать утеплитель, покрывной защитный слой и элементы крепления. Они также могут быть сделаны из разных материалов, которые подбираются в зависимости от технических характеристик паропровода и условий его эксплуатации.

Универсальные теплоизоляторы

Современные производители регулярно совершенствуют используемые технологии, благодаря чему на рынке появились материалы, которые одинаково подходят как для изоляции водяных труб, так и для защиты паровых и канализационных магистралей. Одним из таких универсальных решений является полиуретановый герметик. Он имеет увеличенный срок службы, хорошо защищает металл от коррозии, не боится воздействия химикатов, но довольно неудобен в монтаже. Этот материал требует натягивания на трубу специального кожуха. Между ним и поверхностью магистрали заливается пенополиуретановая пена, которая после добавления определенного компонента, начинает расширяться. Если габариты кожуха рассчитаны неточно, то возникает риск появления трещин и надломов под давлением ППУ или снижения теплоизоляционных свойств из-за недостаточно плотного заполнения пространства между ним и поверхностью трубопровода.

Заключение

От качества теплоизоляции зависит уровень затрат на энергоносители, а также безопасность эксплуатации теплотрасс и паропроводов, их долговечность. Поэтому к выбору используемых материалов и технологий стоит подойти ответственно. Лучше всего доверить эту задачу опытным специалистам, которые хорошо знакомы с действующим регламентами и нормативами, а также знают обо всех новинках, появляющихся в отрасли, что дает возможность подбора наиболее энергоэффективных и долговечных материалов. Профессионалы такого уровня работают в компании “Авитек Инжиниринг”. Здесь вы можете заказать комплекс услуг по проектированию и монтажу теплотрасс разного уровня сложности получить безупречный сервис на всех этапах сотрудничества, а также официальную гарантию качества.

Библиография

СП 61.13330.2012 (СНиП 41-03-2003) Тепловая изоляция оборудования и трубопроводов
Теплоизоляционные материалы для теплотрасс. По материалам Общероссийской Общественной Организации “Деловая Россия”
Изоляционные материалы для трубопроводов. Классификация изоляционных материалов для трубопроводов.
Анализ современных видов изоляции трубопроводов

Теплоизоляция трубопроводов. Изоляционные материалы для труб

22.03.2018 admin Статьи

Теплоизоляция для труб – очень важный материал, без которого невозможно представить монтаж современных трубопроводов. Основной функцией данного элемента является экономия и энергосбережение, которые осуществляются путем минимизации теплообмена между окружающей средой и трубами.

Какие свойства определяют качество теплоизоляционных материалов

Существует единица, которой определяют качество основных свойств теплоизоляционных материалов — коэффициент теплопроводности. Данный показатель определяет количество затраченной тепловой энергии за определенный промежуток времени, с учетом температуры окружающей среды и изолируемого объекта. Чем меньше будет данная цифра, тем эффективней считается работа утеплителя.

В зависимости от условий эксплуатации, теплоизоляционные материалы должны обладать следующими свойствами:

устойчивость к микроорганизмам, насекомым и грызунам;
стойкость к высоким температурам, так как изолируемая поверхность способна нагреваться до 600 градусов Цельсия;
огнестойкость. Таким свойством должны обладать теплоизоляционные материалы, которые используются на промышленных предприятиях, где значительно увеличены требования к пожарной безопасности;
влагостойкость. Ввиду большой разницы между температурами окружающей среды и изолируемым объектом, между изоляционным материалом и трубой часто образуется конденсат. Данное явление негативно влияет не только на утепление, но и на саму трубу.

Виды теплоизоляционных материалов для трубопроводов

Сегодня рынок материалов для теплоизоляции труб довольно разнообразен. Среди них можно выделить следующие:

Минераловатные – довольно популярные изоляторы на протяжении уже многих десятилетий, основным «плюсом» которых является низкая стоимость. Также они отличаются неплохой теплопроводимостью (0,065 – 0,070 Вт/(м х градус) при температуре в 125 градусов Цельсия).

Базальтовое волокно — подобная теплоизоляция трубопроводов отличается высокой износостойкостью. Средний срок службы данного материала составляет 50 лет.

Стекловата – также очень популярный материал, который обладает хорошей теплопроводимостью (0,040 — 0,075 Вт/(м х градус).

Вулканитовые изделия – главными составными компонентами данного материала являются негашеная известь, диатомит и асбест.
Перлитовые теплоизоляционные материалы — изготовляются путем обработки вулканического стекла под большими температурами. Коэффициент теплопроводности от 0,058 до 0,128 Вт/(м х градус), в зависимости от температур.

Пенополаст – отличается высоким сроком службы и энергосберегаемостью. Большим «минусом» такой изоляции для труб является то, что во время горения пенопласта выделяются вредные вещества, которые могут серьезно навредить здоровью человека.

Теплоизоляция из полиэтилена и каучука – надежные и качественные теплоизоляционные материалы. Легкие в монтаже. Единственное отличие между ними — это цена: каучуковые обойдутся дороже, чем полиэтиленовые.

Также стоит отметить, что теплоизоляционные материалы, выполненные из вспененного полиэтилена, идеально подходят для изоляции стальных труб. Благодаря тому, что этот материал довольно прост в обработке, полиэтиленовая трубная изоляция выпускается в большом количестве вариантов (по длине и диаметру).

Стоимость изоляции труб

Как и другие любые товары, стоимость теплоизоляции рассчитывается индивидуально, в зависимости от материала труб и условий их эксплуатации. В специальном разделе нашего сайта Вы можете ознакомиться с ценами трубной теплоизоляции. Перед покупкой необходимо проконсультироваться со специалистами, которые подробно расскажут, какой тип изоляции подойдет именно в Вашем случае.

Steinoflex 400

Являясь производителем, мы с гордостью представляем Вам изоляционные материалы для стальных труб Стенофлекс 400. Изоляция выполнена в форме полых труб с небольшими надрезами с боку. Данное решение позволяет без особых проблем закрепить утеплитель на трубы. Ассортимент размеров очень велик (диаметр — от 18 до 114 мм, толщина теплоизоляционного слоя — от 6 до 25 мм). Поэтому данная продукция может использоваться как в частных домах, так и на больших промышленных предприятиях.

Помимо своей основной функции – теплоизоляции, продукция Steinoflex подавляет шумы и вибрации.

Типы изоляции труб (с PDF-файлом) – Что такое трубопровод

Изоляция труб – это материалы или комбинации материалов, обернутые вокруг трубы, которые замедляют поток тепловой энергии. Изоляция труб значительно снижает потери энергии и тем самым снижает затраты на энергию. Трубопровод должен быть изолирован в соответствии с классом изоляции, рабочей температурой и толщиной изоляции, указанными в P&ID.

Функции изоляции труб

Система изоляции труб служит трем основным целям:

значительное снижение теплопередачи тепловой энергии на поверхность и с поверхности трубопроводной системы (сохранение тепла). Таким образом, изоляция трубопроводов экономит энергию.
предотвращение образования и накопления влаги на поверхности трубопроводной системы из-за конденсации на холодных поверхностях (холодная изоляция) .
предотвращение потенциально опасного контакта персонала с поверхностью открытой трубопроводной системы (Индивидуальная защита) .

Однако изоляция трубопроводов имеет ряд других преимуществ, перечисленных ниже.

Изоляция трубопроводов облегчает температурный контроль технологического процесса.
Предотвращает поток пара и конденсацию воды на холодных поверхностях.
Повышение эффективности работы систем отопления/охлаждения, энергоснабжения и технологических систем.
Уменьшение серьезных повреждений трубопровода во время пожара или аварии.
В значительной степени предотвращает выброс загрязняющих веществ в атмосферу.
иногда Изоляция с паровым/электрическим обогревом, регенерационная изоляция, кожух и т. д. используются в соответствии с требованиями процесса/лицензиара.
Огнезащита, противопожарная защита и звукоизоляция (для поглощения вибрации) предоставляются на основе спецификаций проекта/требований ITB.

Рис. 1: Изоляция горячих и холодных труб

Типы изоляции труб

Изоляцию труб можно классифицировать на основе различных параметров, таких как

На основе функции изоляции труб
- Горячая изоляция
- Холодная изоляция
- Изоляция личной защиты
- Акустическая изоляция

На основе изоляционных материалов

Фиброзной изоляции
Cellular Insulation
Гранилярная изоляция

4141414111111111 гг. изоляции

Горячая изоляция

Горячая изоляция наносится на горячие поверхности трубопроводной системы для предотвращения потока энергии от протекающей жидкости. Таким образом, основной целью теплоизоляции трубопроводов является сохранение тепла. Минеральная вата, стекловата, силикат кальция и т. д. обычно используются в качестве теплоизоляционного материала.

Изоляция для холода

Изоляция для холода — это изоляция, используемая на холодных поверхностях трубопроводной системы для предотвращения поступления тепла извне (сохранение холода) или для предотвращения конденсации. Пенополиуретан, вспененный перлит, пенополистирол и т. д. являются широко используемыми холодными изоляционными материалами.

Изоляция для индивидуальной защиты

Изоляция для индивидуальной защиты предназначена для предотвращения тепловых травм. Все открытые поверхности трубопроводов, температура которых превышает 65°С, снабжены изоляцией для индивидуальной защиты. Участки, недоступные для строителей или обслуживающего персонала, могут быть оставлены открытыми. В качестве изоляционного материала для индивидуальной защиты используется металлическая решетка с открытой сеткой (рис. 2), минеральная вата и т.п.

Критерием индивидуальной защиты является то, что открытые поверхности, расположенные в пределах 600 мм по горизонтали или 2100 мм по вертикали от нормального прохода, прохода или рабочей зоны, должны быть изолированы.

Объявления

Звукоизоляция

Звукоизоляция предусмотрена для всех трубопроводов, которые считаются потенциальным источником звука. Основная цель – снизить шум (вибрацию) до допустимого предела. Минимальная толщина звукоизоляции обычно составляет 75 мм. Акустическая пена, стекловолокно, полиэфирная/полиуретановая пена, каменная вата, массовый винил и т. д. используются в качестве звукоизоляционного материала.

Рис. 2: Изоляция для индивидуальной защиты на действующем предприятии

Типы изоляции трубопроводов в зависимости от типа изоляционного материала

Волокнистая изоляция

Волокнистая изоляция состоит из волокон малого диаметра, которые тонко делят воздушное пространство. Волокна могут быть перпендикулярны или параллельны изолируемой поверхности, и они могут быть связаны или не связаны друг с другом.

Обычно для изоляции трубопроводов используются волокна кремнезема, шлаковой ваты, минеральной ваты и алюмосиликата. Среди них стекловолокно и минеральная вата являются двумя наиболее широко используемыми изоляциями для трубопроводов этого типа. Их волокна обычно связаны органическими связующими для структурной целостности.

Сотовая изоляция

Сотовый изоляционный материал для труб состоит из небольших отдельных ячеек, отделенных друг от друга. Обычным ячеистым материалом, используемым в качестве изоляции труб, является стекло или пенопласт, такой как пеностекло, фенольная пена или нитриловый каучук.

Рис. 3: Типовая изоляция трубопроводов для отводов

Гранулированная изоляция

Небольшие наросты, содержащие пустоты или пустоты, представляют собой гранулированную изоляцию. Поскольку газ может перемещаться между отдельными пространствами, он не считается настоящим клеточным материалом. Этот тип изготавливается в виде сыпучего или сыпучего материала или в сочетании со связующим и волокнами. Иногда они вступают в химическую реакцию с образованием жесткой изоляции. Силикат кальция и вермикулит являются примерами этих типов изоляции.

Изоляционный материал для труб

Низкотемпературная изоляция часто изготавливается из вспененного ячеистого пластика или пенорезины.
Изоляция для умеренных температур производится из продуктов из травяного волокна.
Высокотемпературная изоляция изготавливается из предварительно отформованных цементных или огнеупорных материалов или матов из керамических волокон.
Изоляционные и вспомогательные материалы не должны содержать асбеста.
Обычно в качестве изоляционного материала для труб используются минеральное волокно, пеностекло, керамическое волокно, стекловолокно, полиизоцианурат, пенополиуретан и т.д.

Следующая таблица содержит подробную информацию о некоторых обычно используемых изоляционных материалах:

Изоляционные материалы. C

Минеральная шерсть

140

До 700 ° C

Скала

140

До 550 ° C

140

До 550 ° C

140

до 550 ° C

140134

до 550 ° C

140134

до 550 ° C

140134

до 550 ° C

140134

0134

up to 450°C

Calcium Silicate

200-280

up to 815°C

Expanded Perlite

192

up to 550°C

Expanded Silica

up to 535°C

Refractory Fiber

150

up to 1750°C

Polyurethane Foam

from -150°C to 110°C

Polyisocyanurate

40-64

from -150°C to 125°C

Cellular Glass

147

up to 350°C

Ceramic Fibre

250

up to 760°C

Таблица материалов изоляции труб

Система изоляции трубопроводов

Основной частью системы изоляции трубопроводов является изоляционный материал. Прочие элементы, составляющие систему изоляции труб,

Защитное покрытие
Пароизоляция
Обшивка из металлического листа.
Распорки для сохранения формы облицовки.
Набивка для заполнения полостей или пустот, если таковые имеются.

Формы изоляции труб

Изоляция изготавливается в различных формах для удовлетворения конкретных применений и функций. Метод установки определяется комбинированной формой изоляции и типом изоляции. Наиболее широко используемые формы изоляции:

Жесткие плиты, листы, блоки и предварительно сформированные формы: В этих формах производятся ячеистые, гранулированные и волокнистые изоляционные материалы.
Гибкие листы и предварительно сформированные формы: В этих формах производятся ячеистые и волокнистые изоляционные материалы.
Гибкие маты: Волокнистые изоляторы изготавливаются в виде гибких матов.
Цемент (изоляционный и отделочный): Изготавливаются из волокнистых и гранулированных изоляционных материалов и цемента, могут быть гидравлического твердения или воздушной сушки.
Пены: Налитая или вспененная пена, используемая для заполнения неровностей и пустот. Спрей используется для плоских поверхностей.

Рис. 4: Изоляция трубопроводов минеральной ватой

Обычно минеральная вата и стекловата предварительно формируются из двух половин; Полиизоцианурат, полиуретан и ячеистое стекло поставляются в предварительно отформованных цилиндрических формах, которые можно разрезать пополам вдоль, а керамическое волокно поставляется в виде плоских полос.

Изоляция трубопроводов Стандарты

Следующие нормы и стандарты содержат рекомендации по изоляции промышленных трубопроводов:

ASTM C533, ASTM C547, ASTM C552, ASTM C591, ASTM C592, ASTM C610, ASTM C612, ASTM C795, ASTM C892, ASTM C165, ASTM C240, ASTM C302, ASTM C303, ASTM C335, ASTM C356, ASTM C390 , ASTM C446
BS 1902 Часть 6, BS 4370 Часть 2, BS 5608
IS 11239, IS 12436, IS 9428, IS 8183, IS 4671, IS 3690
Click 15665

90

Click 15665

6.

здесь для получения подробной информации о расчете толщины изоляции труб и более подробной информации о горячей и холодной теплоизоляции.

Рис. 5: Изолированные и неизолированные трубопроводы на действующем предприятии

Несколько важных моментов, связанных с изоляцией трубопроводов (могут варьироваться от проекта к проекту):

Толщина изоляции определяется в зависимости от размера трубы, нормальная работа температура, требование по контролю температуры (степень потери/притока тепла) и т. д. Используется минимальная толщина 25 мм.
При толщине утеплителя более 75 мм утепление выполняют в два и более слоев (многослойное).
Изоляция не должна применяться до проведения гидростатических/пневматических испытаний.
Изоляция труб диаметром до 12 дюймов NPS должна удерживаться стяжной проволокой из нержавеющей стали 304, а для труб диаметром > 12 дюймов NPS используются ленты из нержавеющей стали 304.
Все фланцы должны быть изолированы, за исключением работы с водородом или материалов с высокой опасностью для здоровья.
Все клапаны, кроме регулирующих клапанов и предохранительных клапанов, должны быть изолированы.

Присоединяйтесь к нам в Telegram

Как выбрать правильную теплоизоляцию для труб

Изоляция труб не везде одинакова, существует множество вариантов. Он работает лучше всего только при правильном применении, что включает в себя использование правильного материала для правильного проекта.

Стекловолокно или минеральная вата? Полиуретановая или фенольная изоляция? Узнайте о различных типах теплоизоляции труб и о том, как выбрать правильный вариант для ваших нужд.

Типы тепловой изоляции труб

Изоляция труб снижает передачу тепловой энергии к поверхности трубопроводной системы и от нее, обеспечивая сохранение тепла. Однако существует несколько типов, и тот, который вам нужен, зависит от вашего приложения. Рассмотрите эти варианты, когда будете приближаться к своему варианту.

Стекловолокно

Стекловолокно — это всегда одна из форм изоляционного материала, которая приходит на ум даже для самых простых проектов. Он сделан из тонкого стекловолокна, которое обеспечивает теплоизоляцию и является легким и экономичным вариантом. Стекловолокно доступно в виде одеял, доски, воздуховодов или колен, в зависимости от ваших потребностей.

Преимущества стекловолокна

Изоляция из стекловолокна имеет несколько дополнительных преимуществ. Выбирая изоляцию для труб из стекловолокна для своего проекта, вы получаете решение, которое:

Сохраняет температуру, повышая энергоэффективность
Двойная звукоизоляция

Полиуретан

Полиуретан холоден как лед или, по крайней мере, наиболее эффективен в холодных условиях. Это форма изоляции из холодной пены, используемая на холодных поверхностях трубопроводов, чтобы избежать перегрева или конденсации. Полиуретан выдерживает температуры в диапазоне от -150 C до 110 C, и чаще всего он доступен в предварительно отформованных цилиндрических формах, чтобы соответствовать трубопроводу.

Преимущества полиуретана

Полиуретановая изоляция также обладает звукопоглощающими свойствами. Он служит звукоизоляцией для снижения шума и вибрации от труб.

Фенольный

Что получится, если смешать твердые и жидкие вещества? Фенольная изоляция труб.

Это жесткий пенопластовый изоляционный материал для труб, изготовленный путем смешивания твердых веществ с фенольной смолой и поверхностно-реагирующим агентом. Фенольная изоляция является наиболее энергоэффективной изоляцией, доступной для любой заданной толщины, и она доступна в виде булочек или секций, покрытых фольгой, чтобы соответствовать трубам. Эта теплоизоляция труб выдерживает низкие температуры от -50 до 120 °C.

Преимущества фенольной изоляции

Фенольная изоляция обладает защитными свойствами. Выбирая для своего проекта фенольную изоляцию для труб, вы получаете решение, которое:

Влагостойкое
Обладает низкой теплопроводностью и воспламеняемостью

Минеральная вата

Здесь становится жарко, используйте минеральную вату. Минеральная вата представляет собой форму горячей изоляции, изготовленную из неорганических волокон и усиленную стеклянными волокнами. Минеральная или минеральная вата доступна в виде плит или секций с заводским покрытием из фольги. Нанесите эту теплоизоляцию на горячие поверхности трубопроводной системы, чтобы сохранить тепло, так как она рассчитана на температуру до 700 °C!

Преимущества изоляции из минеральной ваты

Изоляция из минеральной ваты в значительной степени защищает от воздействия окружающей среды. Изоляция труб минеральной ватой — это решение, которое:

Предотвращает гниение, коррозию и плесень
Противостоит дыму и распространению огня

Пеностекло (пеностекло)

Если вам нужна прочная теплоизоляция для труб, вам подойдет пеностекло. Он сделан из стекла с закрытыми порами, что делает его непроницаемым для воды, и может быть изготовлен во всех формах и размерах. Также пеностекло негорюче и влагостойко, обладает высокой прочностью на сжатие и огнезащитными качествами. Он выдерживает широкий диапазон температур, от -268 C до 482 C, что делает его идеальным для холодных и горячих применений.

Преимущества пеностекла

Изоляция из пеностекла чрезвычайно универсальна не только для ваших нужд, но и для окружающей среды. Он экологически устойчив для использования в коммерческих и промышленных целях.

Аэрогель

Говоря о гибкости: Аэрогель — это синтетический легкий материал с низкой плотностью, который творит чудеса как теплоизолятор. Он используется как в холодном (криогель), так и в горячем (пирогель) применениях и доступен в виде одеял, покрытий для труб и отводов. Аэрогель выдерживает температуры от -268 C до 650 C, что делает его эффективным в промышленных, коммерческих и подводных помещениях.

Преимущества аэрогелевой изоляции

Аэрогелевая изоляция помогает вам работать умнее, а не усерднее. Этот материал помогает снизить трудозатраты, поскольку он легко режется, ограничивая или устраняя время и затраты на изготовление в полевых условиях и ускоряя установку.

Силикат кальция (CalSil)

Вы не хотите беспокоиться о пожаре больше, чем нужно. CalSil заботится об этом как высокотемпературная высокопрочная теплоизоляция, которая использует свою кристаллическую структуру для обеспечения изоляции. Он обеспечивает структурную целостность при высоких температурах, высокую прочность на сжатие и ингибирование коррозии и используется для изоляции высокотемпературных труб и оборудования, обеспечивая при этом огнестойкость. CalSil выдерживает температуру от 121 C до 650 C (труба и блок) или 927 C (доски огнестойкости).

Преимущества CalSil

Изоляция CalSil не только устойчива к высоким температурам. Выбирая изоляцию для труб CalSil для своего проекта, вы делаете больше, чтобы:

Защитить окружающую среду с помощью безасбестового одноразового материала
Сокращение трудозатрат за счет сокращения производства в полевых условиях

Перлит

Если вам подходит пенопластовая изоляция, эффективным выбором может стать перлит. Это неорганический материал с пенообразной внутренней структурой, поэтому он имеет низкую плотность и является эффективным изолятором. Перлит негорюч и устойчив к коррозии под изоляцией, что помогает этой теплоизоляции защитить трубы, фитинги, огнеупорный кирпич, котлы и промышленные печи. Перлит эффективен в криогенных и высокотемпературных применениях и может выдерживать температуры от -268°С до 9°С.80 C.

Преимущества перлитовой изоляции

Перлитовая изоляция обеспечивает 360-градусную защиту. Это означает, что это теплоизоляция трубы, которая:

Действует как звукопоглотитель
Устойчив к водопоглощению
Не представляет известного риска для здоровья

Как выбрать правильную теплоизоляцию для труб

Помимо материалов, областей применения и нескольких основных преимуществ, несколько других обязательных факторов определяют, какой тип теплоизоляции труб вам нужен. Учитывайте это при подготовке своего проекта.

Измерение

Какого размера трубы необходимо изолировать? Сделайте правильные замеры, чтобы убедиться в совместимости ваших труб и материалов, которые вы хотите использовать.

Обязательно учтите следующее:

Учитывайте диаметр отверстия трубы: Диаметр отверстия трубы — это внешний диаметр (OD) трубы, который обычно больше, чем внутренний размер отверстия.
Не экономьте на толщине изоляции: более толстая изоляция снижает потери тепла из труб и обеспечивает лучшую защиту от отрицательных температур. Если ваш проект предназначен для наружного применения, толщина изоляции должна быть не менее 19мм.

Температура

Какова окружающая среда в месте установки изоляции? Что может выдержать определенная изоляция? Чтобы быть эффективными, и окружающая среда, и изоляция должны быть совместимы.

Нужна шпаргалка? Вот:

Лучшая низкотемпературная изоляция: Пенопласт или поролон
Лучшая теплоизоляция для умеренных температур: стекловолокно

Лучшая высокотемпературная изоляция: предварительно отформованный цемент, огнеупорные материалы или маты из керамического волокна

Внутренний и внешний вид

Мать-природа наносит удары по системам трубопроводов и, соответственно, по теплоизоляции труб. Поэтому убедитесь, что вы используете правильные материалы, в зависимости от того, какое у вас внутреннее или внешнее применение.

Ниже приведены еще несколько советов:

Изоляция из фенола и минеральной ваты: в основном для внутренних работ, но может использоваться и снаружи при использовании полиизобутиленовой пленки (PIB)
Полиуретан и стекловолокно: только для помещений
Аэрогель: для внутреннего или наружного применения
Силикат кальция: только для помещений
Перлит: только для помещений

Не берите для своего проекта любую старую изоляцию.
