Торцовочные пилы по дереву: классификации и параметры выбора

Содержание статьи:

Торцовочная пила по дереву предназначена для обработки деревянных заготовок. Она отличается от обычной циркулярной модели относительно небольшими размерами, невозможностью изменения положения пильного диска относительно детали.

Конструкция торцовочных пил

Конструкция торцовочной пилы

Одной из особенностей, которой обладают торцовочные пилы, является простота компоновки. Они состоят из основания, на которые устанавливается обрабатываемая деталь. В задней части конструкции располагается стойка, предназначенная для крепления пильного блока. С помощью редуктора от электродвигателя передается крутящий момент.

Для точности обработки на поверхности рабочего стола монтируются стойки и направляющие различной конфигурации. С их помощью происходит позиционирование детали относительно режущего диска. Процедура реза выполняется во время смещения диска в вертикальной плоскости. В зависимости от конструктивных особенностей торцовочные пилы могут быть настольного или напольного исполнения. Последние предназначены для обработки крупногабаритных деревянных изделий.

Особенности комплектации этого деревообрабатывающего инструмента:

  • тип двигателя. Для уменьшения шума применяются асинхронные электродвигатели. Однако они имеют специфику обслуживания. Поэтому чаще всего устанавливают коллекторные двигатели;
  • способ передачи крутящего момента. Для небольших конструкций используются шестереночный тип передачи. Если же необходимо выбрать мощный станок — следует применять оборудование с ременной передачей;
  • применение дополнительных направляющих. Это могут быть рейки или линейки, предназначенные для упора детали на рабочем столе.

Подобным оборудованием комплектуются мебельные и аналогичные им деревоперерабатывающие производства. Пилы для торцевой обработки имеют относительно небольшие размеры, но при этом способны выполнять ряд важных функций.

Одной из важных характеристик торцовочного оборудования является материал изготовления и конфигурация рабочего стола, являющегося плитой-основой. Она должна быть достаточно массивна, чтобы компенсировать колебания, возникающие во время работы двигателя. Поэтому чаще всего ее делают из чугунных сплавов.

Классификация инструмента

Станок с двумя торцовочными пилами

Следующим этапом анализа эксплуатационных и технических качеств оборудования является ознакомление с типами конструкций. Они могут иметь различную компоновку, а также рабочие параметры. Важно, чтобы последние соответствовали требуемым характеристикам обработки.

В настоящее время используются три типа пил для выполнения операции по обрезанию кромки: маятниковая, комбинированная и с функцией протяжки. Они имеют конструктивные различия, но при этом предназначены для формирования ровного реза. Поэтому при выборе определенной модели необходимо учитывать ее компоновку и основные технические характеристики.

Маятниковые модели

Маятниковая пила

Это самый простой вид торцовочных пил, которые отличаются несложной конструкцией и как следствие — доступной стоимостью. Они состоят из опорной плиты, которая одновременно служит рабочим столом. Режущий блок установлен на маятниковой основе, обладающей функцией фиксации инструмента по вертикальной поверхности.

Для уменьшения усилия поднятия/опускания режущей части оборудования электродвигатель выполняет функцию противовеса. Он находится в задней части конструкции. Дополнительно в качестве амортизирующих устройств используются пружины.

Конструктивные особенности маятниковой точные пилы:

  • отсутствие возможности распиловки под углом;
  • для повышения качества работы используются ограничительные устройства. С их помощью регулируется глубина распила;
  • поворотный рабочий стол. Он предназначен для изменения положения деревянной детали в горизонтальной плоскости.

С помощью подобных моделей можно оперативно выполнять обработку деревянных заготовок. Их преимуществом является простота конструкции, а также возможность формирования реза на металлических и полимерных изделиях. Но для этого необходимо правильно выбрать пильный диск и учитывать номинальную мощность оборудования.

Для повышения безопасности работы в мобильный диск устанавливается защитный кожух. При опускании распиловочного блока кожух автоматически смещается, не препятствуя обработке деревянных заготовок.

С функцией протяжки

Пила с протяжкой

Если требуется распиловка широких деревянных изделий — рекомендуется выбирать торцовочные пилы с поперечной протяжкой. Дополнительный узел позволяет смещать пильный диск по ширине заготовки. При этом присутствует возможность фиксации инструмента на определенном уровне.

В зависимости от специфики конструкции узел смещения может состоять из параллельно расположенных стальных труб или гидравлических цилиндров. В первом случае пильный блок вручную перемещается по направляющим. Его фиксация происходит с помощью механических кронштейнов. Для торцовочных пил с гидравлическими цилиндрами изменение положения диска можно делать во время работы инструмента. Таким образом уменьшается время формирования реза, а также повышается качество обработки.

Преимущества эксплуатации торцовочной пилы по дереву с функцией протяжки:

  • появляется возможность обрабатывать изделия различной ширины;
  • простота эксплуатации. Для работы на подобном инструменте необходимо знать только принцип его функционирования, а также соблюдать технику безопасности;
  • несложная конструкция. Обилие стружки и деревянной пыли не помешает станку нормально выполнять свои функции.

Для точности позиционирования заготовки рекомендуется использовать специальные линейки и направляющие. С их помощью можно определить точное место реза, а также контролировать процесс выполнения операции.

Одним из условий правильной эксплуатации фасовочной пилы с протяжкой является корректная установка рабочего стола. Его плоскость должна быть ровной, так как в противном случае невозможно будет обеспечить качественный рез.

Комбинированные пилы

Универсальная торцовочная пила

Нередко во время обработки сложных деревянных изделий необходимо делать торцовочный рез под углом. Для выполнения этой операции необходимо выбрать соответствующие пилы. Конструктивно они схожи с маятниковыми моделями, но помимо изменения положения в вертикальной плоскости они имеют функцию наклона режущего блока под определенным углом.

Для этого в конструкции имеется дополнительный кронштейн. С его помощью происходит корректировка положения диска. В зависимости от конкретной модели угол поворота может составлять от 30° до 80°. Это определяется конструктивными особенностями торцовочной пилы по дереву. В сочетании с подвижным рабочим столом подобная компоновка позволяет выполнять множество операций деревообработки.

Специфика применения комбинированных торцовочных пил:

  • необходимо учитывать толщину обрабатываемого материала. Во время реза под углом глубина пропила будет больше, чем под прямым;
  • отсутствие дефектов в деревянной заготовке. Чаще всего это сучки, у которых плотность значительно больше, чем в остальной структуре изделия;
  • конфигурация пильного диска. При максимальном угле поворота контакт с деревянной поверхностью должны осуществлять зубья пилы, а не ее боковая плоскость.

В большинстве случаев комбинированные пилы можно использовать в качестве замены аналогичному деревообрабатывающему станку. Разница между ними заключается в точности выполнения операций, а также времени, необходимого для формирования реза.

С целью предотвращения перегрузок на электродвигатель в конструкции торцевой пилы должен присутствовать защитный механизм. При значительном сопротивлении хода пильного диска он автоматически отключает силовую установку.

Параметры выбора торцовочных пил

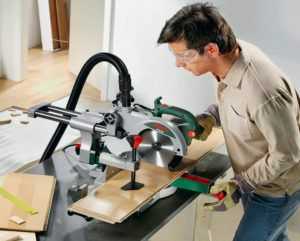

Работа на торцовочной пиле по дереву

После определения какие типы торцовочных пил будут оптимальными для выполнения тех или иных видов обработки — можно приступать к анализу их технических характеристик. Они являются определяющими параметрами выбора установок подобного типа.

Прежде всего необходимо обращать внимание на мощность оборудования. Таким образом можно определить максимально допустимую плотность обрабатываемого материала, а также выбрать оптимальный режим работы. В большинстве случаев для деревообработки используются настольные модели торцовочных пил. Они обладают достаточно небольшими габаритами и массой, что повышает их мобильность.

Кроме этого перед тем как выбрать модель пилы следует ознакомиться с такими техническими характеристиками:

  • максимальный и минимальный радиус дисков для распила, их монтажный диаметр;
  • возможность изменения числа оборотов;
  • наличие стружкопылесоса или раструба для подключения к нему;
  • допустимые габариты заготовки — ширина и глубина;
  • максимальное расстояние от кромки пильного диска до поверхности рабочего стола.

Перед началом работы с настольными моделями рекомендуется закрепитель их на станине. Она должна быть достаточно устойчивой, чтобы компенсировать вибрации. Во время установки пильного диска необходимо контролировать не только его прижим к рабочему валу, но и правильность положения. В противном случае неизбежно появятся биения.

В качестве альтернативы вышеописанным заводским моделям можно сделать конструкцию своими руками. С примером подобного станка можно ознакомиться в видеоматериале:

stanokgid.ru

Пила маятниковая торцовочная TM72C WEGOMA по низкой цене, описание с техническими характеристиками. Интервесп

    Поставщик: WEGOMA Германия
  • Переносная торцовочная пила. Высокая точность и чистовой пропил. Головка наклоняется на угол от 0°до 45°.

Опции, описания

Отличительные особенности

Комплект поставки

  • Пильный диск HM 300x30 мм Z=48
  • Ограничитель длины заготовки
  • Сервисные ключи
  • Картонная коробка

Технические характеристики пилу погружную циркулярную, пилу маятниковую торцовочную, шину направляющую TM72C

Напряжение220/380 В, 50/60 Гц
Мощность1300 Вт
Частота вращения3000 об/мин
Диаметр пильного диска300 мм
Вес30 кг
Рез (Головка - 0°, Стол при 0°)80x150 мм
Рез (Головка - 0°, Стол при 45°)80х103 мм
Рез (Головка - 45°, Стол при 0°)65x150 мм
Рез (Головка - 45°, Стол при 45°)63x60 мм
Макс. глубина реза на верхнем столе50 мм
Размеры верхнего стола340x417 мм

Продажа пилу погружную циркулярную, пилу маятниковую торцовочную, шину направляющую – пожалуйста, уточняйте наличие товара на складе. Информация о пиле погружной циркулярной, пиле маятниковой торцовочной, шине направляющей размещенная на этом сайте не является публичной офертой.

Производитель оставляет за собой право изменять технические характеристики оборудования


Автор - ИНТЕРВЕСП,
дата публикации 19.09.2012 10:27, дата последнего изменения 19.09.2012 10:27.
intervesp-stanki.ru © 2002-2018 Все права защищены.
Публикация разрешена с письменного разрешения автора.

Задать вопрос менеджеру

www.intervesp-stanki.ru

Пила маятниковая торцовочная TM33L по низкой цене, описание с техническими характеристиками. Интервесп

  • Переносная торцовочная пила. Высокая точность и чистовой пропил. Головка наклоняется на угол от 0°до 45°.

Опции, описания

Отличительные особенности

Комплект поставки

  • Пильный диск HM 300x30 мм Z=48
  • Продольная направляющая
  • Толкатель
  • Ограничитель длины заготовки
  • Сервисные ключи
  • Картонная коробка

Технические характеристики пилу погружную циркулярную, пилу маятниковую торцовочную, шину направляющую TM33L

Напряжение220В, 50/60 Гц
Мощность1500 Вт
Частота вращения3700 об/мин
Диаметр пильного диска300 мм
Вес19 кг
Рез (Головка - 0°, Стол при 0°)100x160 мм
Рез (Головка - 0°, Стол при 45°)100х110 мм
Рез (Головка - 45°, Стол при 0°)64x160 мм
Рез (Головка - 45°, Стол при 45°)64x75 мм
Макс. глубина реза на верхнем столе50 мм
Размеры верхнего стола307x375 мм

Продажа пилу погружную циркулярную, пилу маятниковую торцовочную, шину направляющую – пожалуйста, уточняйте наличие товара на складе. Информация о пиле погружной циркулярной, пиле маятниковой торцовочной, шине направляющей размещенная на этом сайте не является публичной офертой.

Производитель оставляет за собой право изменять технические характеристики оборудования


Автор - ИНТЕРВЕСП,
дата публикации 19.09.2012 10:17, дата последнего изменения 19.09.2012 10:17.
intervesp-stanki.ru © 2002-2018 Все права защищены.
Публикация разрешена с письменного разрешения автора.

Задать вопрос менеджеру

www.intervesp-stanki.ru

Торцовочная пила — Википедия

Материал из Википедии — свободной энциклопедии

Электрическая торцовочная пила с установкой угла реза в двух плоскостях (вращение стола, наклон рычага), мешком-пылесборником и неподвижной лазерной подсветкой реза

Торцо́вочная пила́, торцово-усовочная пила, ма́ятниковая пила, комбини́рованная пила,[1] электрическое стусло — циркулярная (круглая) пила с электрическим сетевым (редко - аккумуляторным) приводом для поперечного распила длинных заготовок как под прямым углом, так и под произвольно выбранным углом. Торцовочные пилы предназначены для распила дерева и композитных материалов на его основе, а при установке особых пильных дисков — для распила тонких металлических и пластиковых профилей и труб (устроенные аналогичным образом машины для резки арматуры, плитки, камня и бетона к торцовочным пилам не относятся). Торцовочные пилы не допускают работы на весу и требуют установки на неподвижное основание, однако, в отличие от стационарных торцовочных и распиловочных станков, допускают переноску и работу на временных (импровизированных) основаниях.

Простейшая маятниковая пила собирается на горизонтальной станине, к которой крепится поворотный круг. К тыльной (дальней от оператора) стороне поворотного круга подпружиненным шарниром крепится поворотный рычаг («маятник»), на котором закреплена электрическая дисковая пила. Заготовка подаётся вдоль направляющей, закреплённой к станине, а угол реза относительно направляющей выбирается поворотом круга вокруг вертикальной оси. Для выполнения реза оператор утапливает рычаг с дисковой пилой в неподвижную заготовку; для беспрепятственного утапливания в поворотном круге предусмотрена прорезь. В комбинированной пиле с установкой угла реза в двух плоскостях к описанной конструкции добавляется шарнир, позволяющий вращать рычаг с дисковой пилой относительно горизонтальной оси[2]. Обычно поворот вокруг горизонтальной оси допускается только в одну сторону: диск пилы наклоняется влево от оператора (наклону вправо мешает электропривод, который обычно крепится справа от диска в расчёте на оператора-правшу).

Размеры заготовок, распиливаемых под прямым углом обычной маятниковой пилой (слева) и пилой с горизонтальным перемещением (справа) для диска диаметром 255 мм (10 дюймов). Данные на примерах Makita 1040, LS1018)

Диаметр диска переносных торцовочных пил составляет от 190 до 355 мм (7,5-14 дюймов), наиболее распространёны калибры 8,5, 10 (250—260 мм) и 12 дюймов[2]. Типичная маятниковая пила с десятидюймовым диском способна пилить под прямым углом брус 95×95 мм (струганая сотка) или доску 69*135 мм[3]. При установке любых иных углов допустимый размер заготовки уменьшается. Иными словами, маятниковая пила непригодна не только для продольного распила, но и для поперечного распила достаточно широких заготовок (выход — использование переворота заготовки, получая удвоение ширины реза, для распилов под углом, можно комбинировать поворот заготовки с поворотом пилы на 90°). Для них предназначены торцовочные пилы с горизонтальным перемещением, в которых утапливание рычага с пилой (поперечный рез в глубину) дополняется поперечным перемещением рычага вдоль его собственной направляющей (поперечный рез по горизонтали)[2].

Пила с горизонтальным перемещением. Две полированные штанги (справа) — направляющие горизонтального хода дисковой пилы

Все торцовочные пилы комплектуются штатными мешками-пылеуловителями. Вместо мешка к патрубку пилы можно подключать шланг пылесоса или стационарной системы пылеудаления[2].

Современные пилы иногда комплектуются лазерной подсветкой линии реза. Простейший лазерный указатель представляет собой плоскую шайбу, в которую встроен светильник с батарейным питанием, центробежным выключателем и единственным лазерным диодом. Шайба крепится непосредственно на шпиндель пилы, вплотную к пильному диску; с началом вращения светодиод включается и проецирует плоскость диска на окружающие предметы[4]. Также используются неподвижные лазерные подсветки, крепящиеся к кожуху диска. Лазерная подсветка целесообразна при резке сложных криволинейных профилей; в работе с простыми досками и брусьями она обычно не нужна[2]. Важнее иметь качественные, хорошо читаемые указатели углов установки с чёткими фиксаторами положения, и тщательно выставить «нули» транспортиров[2].
