Медь как плавить: Как расплавить медь в домашних условиях: температура плавления, инструкция, видео

alexxlab | 20.01.1988 | 0 | Разное

Содержание

Плавка меди в домашних условиях: температура, инструменты, правила

Содержание

  • 1 Характеристики
  • 2 Температура плавления
  • 3 Пошаговая инструкция по плавлению
    • 3.1 Плавление в муфельной печи
    • 3.2 Самодельные приспособления

Ювелирные изделия, другие предметы из меди или с элементами меди получили широкое распространение во всем мире. Найти ее у себя дома, в металлоломе не составит труда. Применений для этого металла масса. Нередко, чтобы добиться поставленной цели необходимо расплавить медь, причем сделать это в домашних условиях. Процедура довольна проста, если знать ее характеристики и температуру плавления.

Содержание

  1. Характеристики
  2. Температура плавления
  3. Пошаговая инструкция по плавлению
  4. Плавление в муфельной печи
  5. Самодельные приспособления

Характеристики

Медь относится к одному из первых металлов, который люди начали получать и использовать для дальнейшей переработки. Изделия из сплава или чистой меди применялись еще до нашей эры. Такой спрос появился в результате легкой обработке обычными методами, а также простоте плавления и литья.

Материал имеет характерный красно-желтый оттенок, а за счет мягкости, можно легко деформировать, переплавлять, обрабатывать и делать разные предметы. Поверхность при контакте с кислородом начинает образовывать оксидную пленку, что и дает красивый оттенок.

Очень значимая характеристика – электро и теплопроводность материала, которые имеют второе место среди всех видов металлов, на первом месте стоит серебро. Эти характеристики дали возможность применять ее в электрической сфере, а также для быстрого отвода тепла.

Температура плавления

Плавление – процесс, при котором металл переходит из твердой формы в жидкое состояние. Для каждого материала есть своя температура плавления, под которой можно получить жидкое состояние. Большую роль в выплавке отыгрывает наличие присутствующих примесей.

Сам металл начинает плавиться от 1083 градусов. Если в составе содержится олово, то температура сокращается, и будет колебаться от 930 до 1140 градусов. Подобная разница температуры именно за счет наличия в составе олова. Если включен цинк, то растопить сплав получится в температурном диапазоне 900-1050 градусов.

Данный металл может кипеть при относительно невысокой температуре для металлов. Она составляет 2560 градусов, во время кипения процесс будет аналогичным другим жидкостям в таком состоянии. Литьё начинает пузыриться, выделяется газ.

Чтобы знать, как плавить материал дома, нужно изучить пошаговую инструкцию и различные варианты процедуры, описанные ниже.

Пошаговая инструкция по плавлению

Чтобы переплавить медь в домашних условиях, нужно сделать температуру немного выше, чем та при которой она будет плавиться. В данном случае не получится использовать банку и костер или подобные методы. Результата не будет.

Рекомендуется использовать доменную печь, причем важно, чтобы была возможность регулировать жар. Можно сделать печь для плавки своими руками из обычных материалов. Точную схему и принцип действия можно использовать на разных форумах, посмотреть видео в пошаговыми инструкциями.

Для создания печи часто используются старые огнетушители. Если выбрать такой метод, то надо срезать верхнюю часть и сделать крышку, которая будет закрываться. Дополнительно обрабатывается внутреннее пространство глиной, монтируется нагревательный элемент.

Выплавка должна проводиться в такой емкости, которая сама не будет от высокой температуры плавиться и деформироваться, соответственно способная выдержать более 1100 градусов. Дополнительно переплавка медных изделий требует создания азотной среды, если ее не будет, то материал испортится.

Когда все готово можно переплавить материал и получить из него единый слиток, который можно применять в дальнейшем для своих нужд.

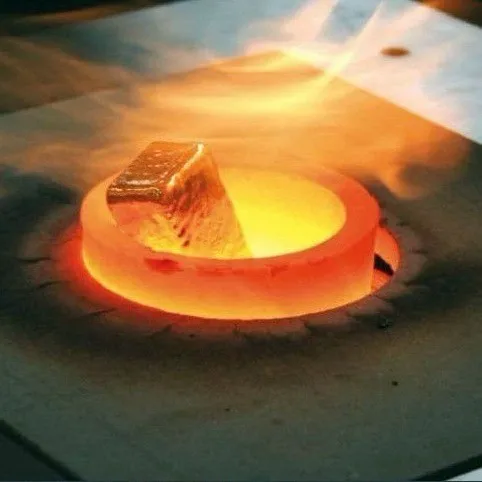

Плавление в муфельной печи

Расплавлять медь дома можно при помощи такого инвентаря:

  • Тигель, в который будет закладываться металл для плавки.
  • Щипцы, которые могут достать тигель из печи.
  • Муфельная печь или горн для нагревания.
  • Форма для выливания жидкой меди.
  • Стальной крючок.

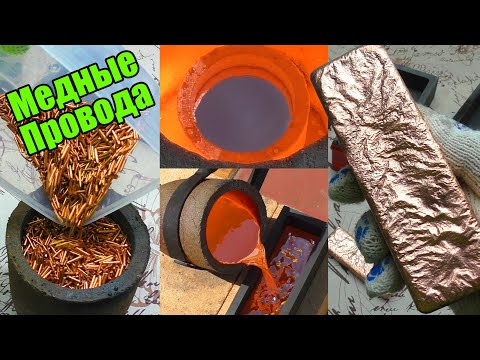

Пошаговый алгоритм отливки следующий:

  1. Металл для плавки надо измельчить и положить в тигель. Чем мельче будет состояние, тем быстрее получится расплавить материал. Готовый тигель ставится в прогретую до нужной температуры печь.

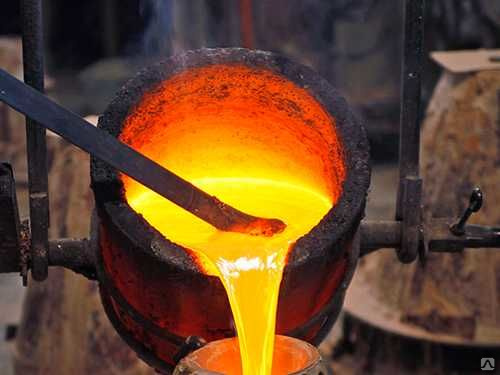

  2. Когда медь станет жидкой и полностью расплавиться, надо щипцами изъять тигель, причем нужно действовать аккуратно, но быстро. На поверхности жидкой массы будет плева, крюком ее надо сдвинуть и слить материал в приготовленную емкость.
  3. Не рекомендуется использовать чистый металл для создания сложных фигур или маленьких предметов, это вызвано плохой текучестью меди без примесей. В данном случае лучше использовать сплавы, в которых будет цинк, олово и другие металлы.

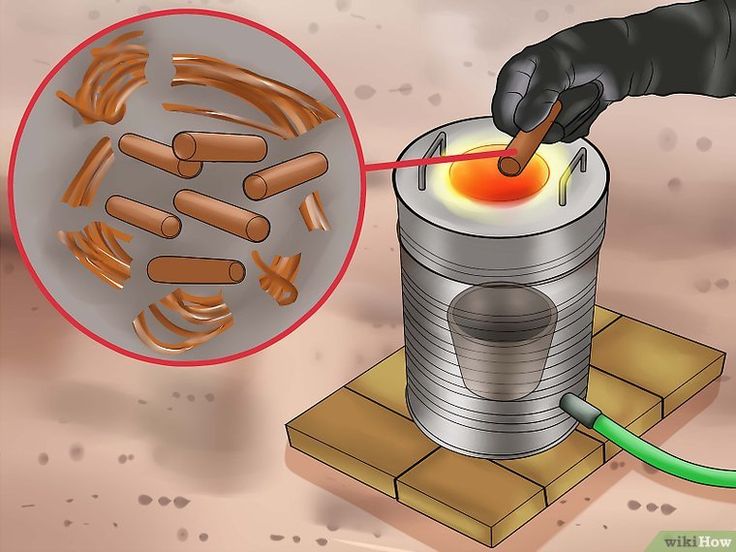

Самодельные приспособления

Чтобы выплавлять медь необязательно использовать специальные устройства, можно применять самодельные конструкции. Основное условие – соблюдать технику безопасности и основные правила работы с материалом.

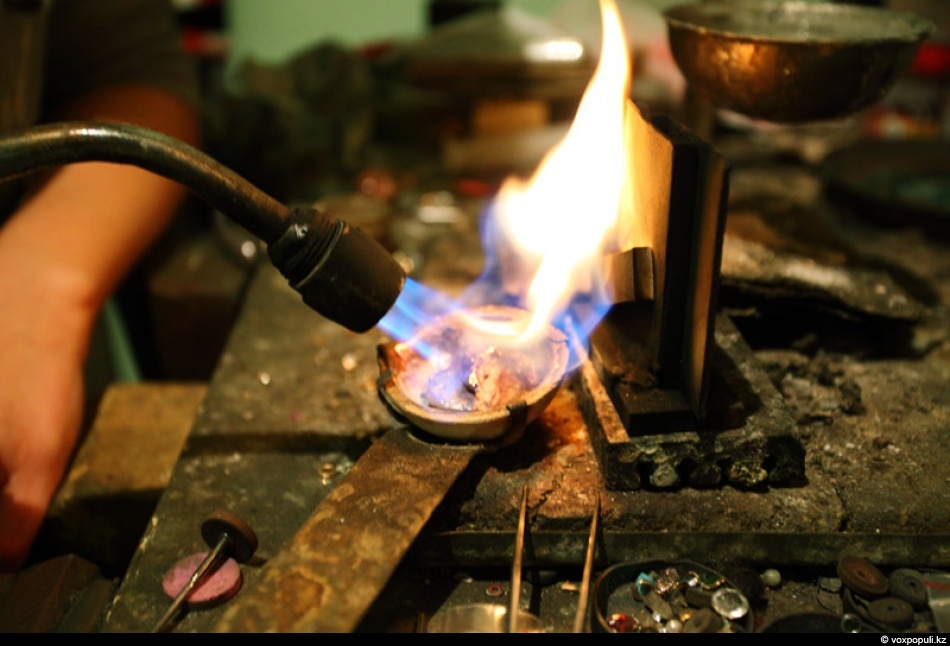

Если муфельной печи или горна нет, то используется простая горелка на газу. Правда, сама медь будет контактировать с кислородом, за счет чего происходит быстрое окисление. Для исключения появления толстой плевы на поверхности, надо использовать измельченный уголь, когда металл примет жидкую форму.

Для получения жидкой консистенции материала надо:

  1. Установить на земле опору, для этого используются силикатные кирпичи, на них кладется сетка из металла с малыми ячейками.
  2. На сетку насыпается уголь и раскаляется, используя газовую лампу. Для получения высокой температуры можно использовать пылесос, который направляется на уголь и дает сильный воздушный поток.
  3. На раскаленный материал ставится тигель, нужно подождать, пока все расплавиться. После чего слить полученную жидкость в форму.

Еще можно использовать в домашних условиях пропан-кислородное пламя. Его рекомендуется использовать для сплава, где есть олово или цинк.

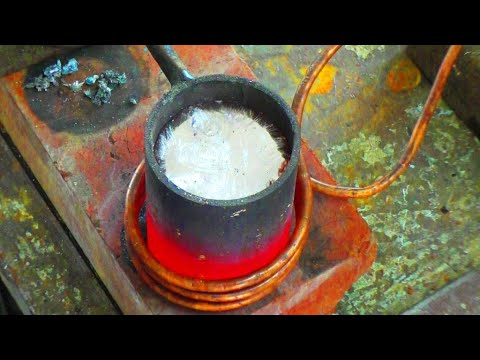

Если дома есть мощная микроволновая печь, то провести плавильную процедуру можно в ней. Для безопасности, а также сохранения тепла, защиты самой печи необходимо тигель обернуть в жаропрочный материал, а также использовать накрытие для него. После помещения надо поставить максимальный режим и ждать, когда металл переплавиться.

За счет невысокой температуры плавления медь можно легко использовать для изготовления различных деталей, предметов прямо у себя дома. Применяя описанные методы можно добиться качественного результата с минимальными вложениями. Как только температура будет снижаться, материал начнет принимать твердое состояние и после этого остывает окончательно. Для создания мелких или сложных деталей, надо применять сплавы.

В ходе выполнения работы рекомендуется не доводить материал до кипения, поскольку он теряет свои свойства, становится после остывания не таким твердым, портится визуально. В результате кипения выделяется газ, а после остывания изделия будут иметь пористую поверхность.

Как расплавить медь в домашних условиях: температура, сосуд

Медь считается одним из самых распространенных сплавов на сегодняшний день. Довольно распространенным вопросом можно назвать то, как расплавить медь в домашних условиях. Высокие литейные свойства позволяют получать качественные и точные изделия, использовать сплав в качестве покрытия. Литье меди может проводится при отсутствии специального оборудования. Процесс характеризуется большим количеством различных особенностей, которые будут рассмотрены ниже.

Как расплавить медь в домашних условиях

Содержание

Температура плавления

Одним из наиболее важных параметров каждого сплава можно назвать температуру плавления. Она может зависеть от концентрации легирующих элементов в составе. Литье меди в чистом виде проводится при температуре 1080 °C, при которой кристаллическая решетка перестраивается и сплав становится жидким. Расплавлять медь можно даже в случае наличия примеси в виде олова, но при этом температура плавления может варьировать в пределе от 930 до 1140 °C.

В состав могут добавлять цинк, за счет чего получается латунь. От концентрации этого легирующего элемента плавка может проводится при 900 ⁰C.

При рассмотрении особенностей плавки меди учитывается температура кипения. Этот показатель составляет 2 560 °C. В домашних условиях достигнуть подобной температуры практически невозможно. На процесс кипения указывает появление пузырьков газа.

Нельзя доводить сплав до состояния кипения. Это связано с тем, что после выделения газов структура становится пористой. За счет этого снижаются не только декоративные, но и механические качества.

Последовательность действий

При необходимости в домашних условиях можно получить изделия декоративного характера или практического назначения. Плавка меди в домашних условиях пошаговая инструкция выглядит следующим образом:

  1. Сырье измельчается, после чего помещается в тигель. Стоит учитывать, что при уменьшении размеров кусочков металла существенно ускоряется процесс плавки.
  2. После заполнения тигеля, он помещается в печь, которая заранее разогревается.
  3. Расплавленный сплав нужно извлечь из печи при помощи специальных клещей. Из-за активного процесса окисления на поверхности может образовываться однородная пленка. Перед тем как проводить литье из меди ее нужно убрать.
  4. Металл аккуратно заливают в подготовленную емкость. Стоит учитывать, что при попадании расправленного сплава на открытые участки тела могут появится серьезные травмы. Кроме этого, некоторые материалы при контакте возгораются. Поэтому нужно соблюдать крайнюю осторожность.

При рассмотрении того, как плавить медь в домашних условиях стоит учитывать, что можно использовать не только печи. В некоторых случаях применяется газовая горелка, которой нагревается дно тигля. Процесс менее продуктивный, но при этом на подготовку уходит мало времени.

В качестве нагревательного оборудования может использоваться обычная паяльная лампа. При применении этой технологии стоит учитывать, что контакт меди с воздухом приводит к быстрому появлению окиси. В некоторых случаях для уменьшения интенсивности окисления поверхность покрывается измельченным древесным углом.

Оборудование для плавки меди

Подготовительный этап предусматривает приобретение специального оборудования. Расплавить медь в домашних условиях можно при наличии:

  1. Муфельной печи. Современные варианты исполнения позволяют контролировать мощность нагрева с высокой точностью, за счет чего существенно упрощается процесс плавки и можно достигнуть более качественного результата.
  2. Тигель, предназначенный для размещения шихты и ее плавки.
  3. Щипцы, при помощи которых тигель вытягивается с печи. Стоит учитывать, что поверхность будет накалятся, поэтому нужно использовать специальный механизм из жаростойкого сплава.
  4. Крюк и бытовой пылесос.
  5. Древесный уголь для покрытия поверхности.
  6. Форма из жаропрочного материала, по которой будет проводится литье.
  7. Газовая горелка или горн для повышения пластичности сплава.

Плавка газовой горелкой

Приобретают профессиональное оборудование только в том случае, когда литье меди проводится периодически. Оно характеризуется высокой стоимостью, а также эффективностью в применении.

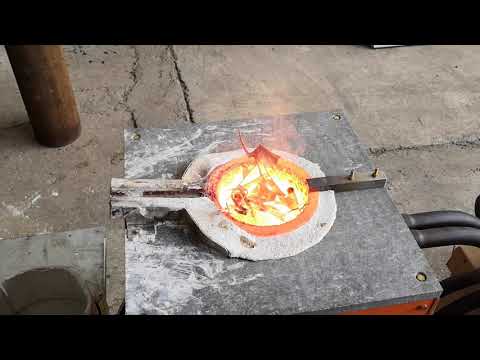

Муфельная печь

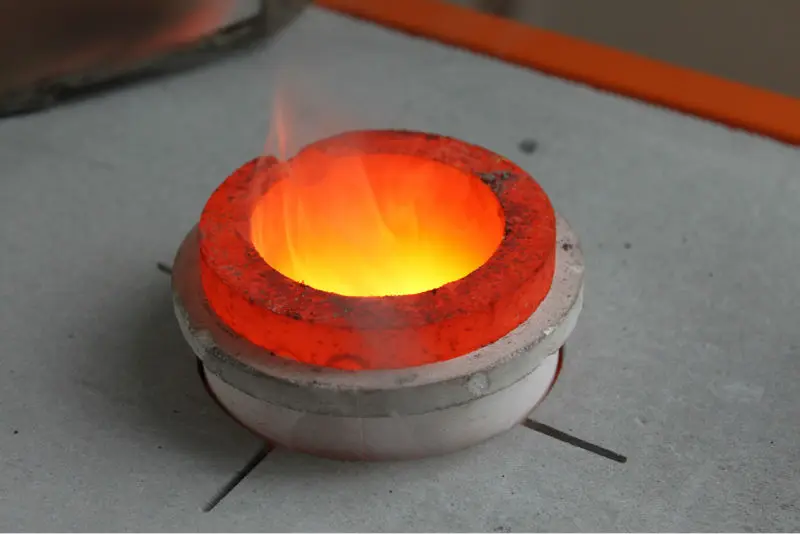

Проще всего проводить переплавку меди в домашних условиях при установке муфельной печи. Среди ее особенностей отметим:

  1. Можно нагревать шихту до более высоких температур, за счет чего повышается текучесть. Это связано с высоким КПД, так как стенки конструкции отражают и аккумулируют тепло.
  2. Ускоряется процесс плавки.
  3. Высокая производительность. Равномерное распределение тепла позволяет одновременно плавить большое количеств меди.

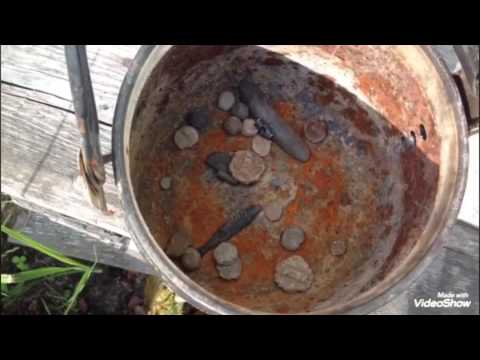

Плавление меди в самодельной печи

Кроме этого, муфельная печь довольно проста в установке если соблюдать все правила безопасности. Проблемы по установке подобного оборудования в домашних условиях зачастую возникают по причине больших размеров конструкции.

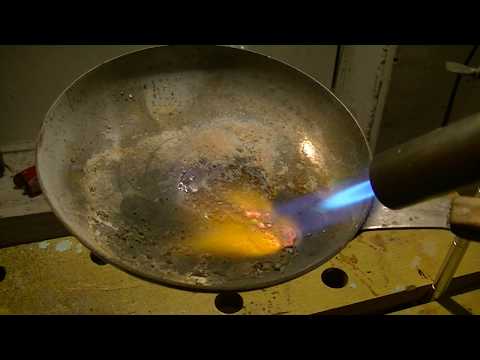

Газовая горелка

Литье из меди в домашних условиях при применении газовой горелки часто проводится в случае, если медные изделия изготавливают крайне редко. Подобные процесс характеризуется небольшими финансовыми затратами. При выборе подобной технологии учитывается:

  1. Малый показатель КПД.
  2. На момент плавки возникают трудности с равномерным распределением тепла.
  3. Проводить работу следует на открытом пространстве с соблюдением правил пожарной безопасности.

Газовая горелка может разогреть тигель в течение нескольких минут. Стоит учитывать, что медь будет быстро окисляться.

Паяльная лампа

Плавление при применении паяльных ламп проводится крайне редко. Это связано с невысокой эффективностью подобного метода. Как и в предыдущем случае, при использовании паяльной лампы происходит активное окисление поверхности.

Плавка меди в самодельной печи при помощи паяльной лампы

При применении паяльной лампы учитывается тот момент, что для разогрева металла требуется довольно много времени. При этом нагрев должен проходить без перерыва, так как металл остывает быстро, после чего начинает кристаллизоваться.

Горн

В домашних условиях отливка медных заготовок может проводится в горне. Подобная печь характеризуется следующими особенностями:

  1. Она часто используется в кузнечном деле.
  2. Стоит учитывать низкий показатель КПД, за счет которого на плавку меди уходит намного больше времени.
  3. Различают две конструкции: открытого и закрытого типа.
Устройство горна

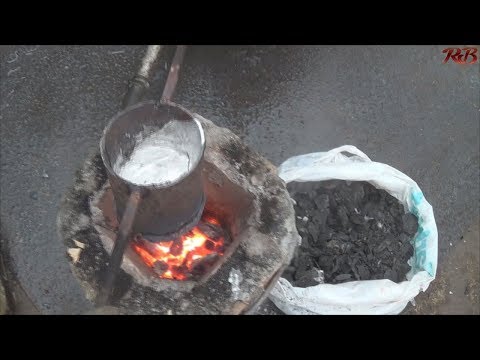

Горн для плавки меди

Температура плавки при применении горна относительно низкая. Поэтому не вся медь может плавится рассматриваемым способом.

Плавление с помощью самодельных приспособлений

Плавку можно проводить при применении самодельных конструкций. Зачастую они представлены сочетанием источника тепла и корпуса из теплоотражающего материала. Переплавить медь в домашних условиях можно при использовании подобных устройств.

Как правило, за счет создания специальной отражающей конструкции повышается КПД и ускоряется процесс нагрева шихты. Сделать отражающий корпус для тигля можно при использовании жаропрочного кирпича.

Плавка меди

Медь и медные сплавы можно приготовить во всех печах, обеспечивающих получение температур 1000—1300°С. Однако предпочтительнее использовать агрегаты, в которых перегрев до этих температур осуществляется в более короткое время. В этом отношении применяемые в современной практике печи для плавки меди и медных сплавов можно расположить в следующей последовательности: электрические индукционные (высокочастотные, низкочастотные и на промышленной частоте) печи, электродуговые с косвенной дугой (ДМ), тигельные и отражательные (пламенные) печи, отапливаемые мазутом или газом. Выбор печи обусловлен типом сплава, потребностью в металле, требованиями, предъявляемыми к отливкам, территориальными условиями производства, экономическими соображениями и др. В меднолитейных цехах поэтому можно встретить и допотопные горны, отапливаемые коксом, и современные электрические печи. Наилучшее качество металла получается при плавке в индукционных печах, но при правильном ведении плавки хороших результатов можно добиться, используя любой из перечисленных печной агрегат.

Плавка меди, бронз и латуней в различных печах в основном похожа, но имеются специфические особенности в зависимости от конструкции печей, времени плавки, возможности применения флюсов, разнообразия шихты и др. Общим является требование, чтобы время плавки металла было минимальным, металл был чистым от окислов, газов и вредных примесей, безвозвратные потери металла были небольшими; технология была проста и надежна, а затраты на материалы и обслуживание были минимальными.

Чистая медь применяется в технике в основном в виде проката (проволока, листы, прутки и др. ). Фасонные литые изделия из меди трудно получить из-за низких литейных свойств ее. Слитки под прокатку получают отливкой в водоохлаждаемые изложницы или непрерывным методом.

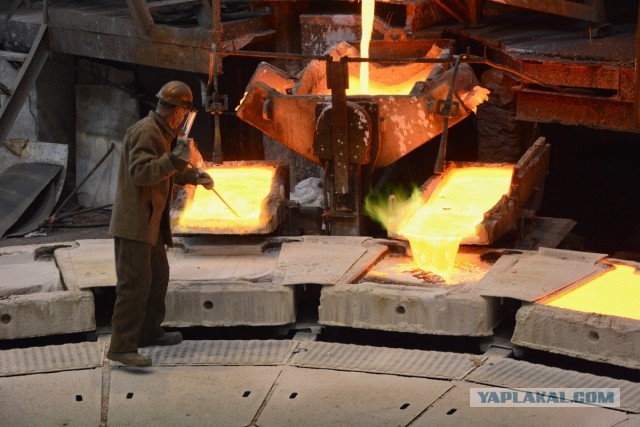

Плавку меди, если необходимо сразу большое количество металла, производят в пламенных отражательных печах емкостью до 50 т и выше. При небольшом производстве медь можно плавить в электрических, а также в тигельных печах. Особо чистую бескислородную медь плавят в вакуумных индукционных печах или в печах с контролируемой атмосферой, исключающей контакт с кислородом.

Плавка меди заключается либо в простом расплавлении и перегреве ее до нужных температур с последующим раскислением, либо одновременно в процессе плавки производят рафинирование (очистку) ее от примесей, если применяемая шихта содержит значительное количество примесей (5—10%).

Рафинировочная плавка проводится в отражательных пламенных печах, где можно легко изменять атмосферу. Процесс окислительно-рафинировочной плавки состоит последовательно из окисления примесей, удаления образовавшихся окислов примесей и восстановления растворенной закиси меди.

Окисление происходит с начала плавки и в течение всего периода расплавления шихты, для этого в печи поддерживают сильно окислительную атмосферу. Окисляются цинк, железо и Другие примеси. Естественно, одновременно окисляется также и медь. Для более полного удаления вредных примесей ванну расплавленной меди продувают сжатым воздухом или кислородом. Окисление примесей происходит в последовательности, соответствующей упругости диссоциации их окислов, как в результате прямой реакции между кислородом и примесью, так и благодаря взаимодействию закиси меди Cu2O с примесями, обладающими большим, чем у меди, химическим сродством к кислороду:

Cu2O + Me = MeО + 2Cu.

По закону действующих масс наибольшая часть примесей окисляется через посредство Cu2O, кроме того, Cu2O хорошо растворяется в меди и обеспечивает удобные условия окисления примесей по всему объему металла. Последовательность окисления примесей, присутствующих в меди, следующая: цинк, железо, сера, олово, свинец, мышьяк, сурьма и т. д. Если имеются примеси алюминия, магния, кремния, то они окисляются в первую очередь, как обладающие более высоким сродством к кислороду.

Образующиеся окислы, имеющие основной характер, всплывают и ошлаковываются кремнеземом шлака:

ZnO + SiO2 → (ZnO • SiO2),

FeO + SiO2 → (FeO • SiO2)

и т. д.

Вместе с примесями в шлак переходит также и Cu2O в количествах, определяемых химическим равновесием между металлом и шлаком:

[Cu2O] + (SiO2) → (Cu2O • SiO2).

Реакция эта нежелательна: она увеличивает потери меди. Поэтому шлак подбирают таким образом, чтобы в его состав входили окислы, у которых основность выше, чем у закиси меди, и они вытесняли бы Cu2O из шлака в металл по реакции

(Cu2O • SiO2) + (Me`O) → (Me`O • SiO2) + [Cu2O].

Такими окислами могут быть CaO, MnO, FeO и др. На практике для этой цели находит применение основной мартеновский шлак состава: 24—40% СаО, 10—15% FeO, 10—15% Аl2О3, 8—12% MnО и 25—30% SiO2. Шлак наводят на поверхность меди при плавке в количестве 1,5—2% от массы шихты. Для разжижения шлака в него дополнительно добавляют плавиковый шпат CaF2, криолит Na3AlF6, кальцинированную соду Na2CO3 и др.

Ошлакование примесей ускоряют перемешиванием металла со шлаком. Перемешивание металла облегчает также удаление из меди свинца, так как он вследствие большей плотности оседает на дне. Сера удаляется в окислительный период в виде газообразного продукта SO2 по реакции:

Cu2S + 2Cu2O ↔ 6Cu + SO2.

Во время удаления серы наблюдается «кипение» металла.

Полноту окисления расплава определяют путем взятия проб на излом. Плотный, неноздреватый грубокристаллический излом коричневого цвета свидетельствует об окончании окислительного периода плавки. С поверхности жидкого металла снимают шлак и приступают к восстановлению закиси меди, которой содержится в растворе после снятия шлака до 10%. Такая медь в твердом состоянии хрупкая и без раскисления непригодна для отливки слитков. Атмосферу печи делают восстановительной, т. е.

горение факела происходит с избытком топлива и недостатком воздуха (коптящее пламя). Восстановление меди из закиси усиливается операцией, которую принято называть «дразнением» металла. Дразнение производится погружением в расплав сырых осиновых или березовых бревен. При сгорании дерева выделяются водяные пары и продукты перегонки древесины (водород и углеводороды), вследствие чего металл бурно кипит, хорошо перемешивается и более активно взаимодействует с восстановительной атмосферой печи.

Поверхность ванны на этот период покрывают древесным углем для усиления восстановительной атмосферы. Закись меди, растворенная в металле, соприкасаясь с такой атмосферой, восстанавливается: Cu2O + CO = 2Cu + CO2.

Поскольку медь в этот момент содержит большое количество кислорода, погружение сырых бревен относительно неопасно в отношении возможности насыщения металла водородом, так как его растворимость в меди при значительном количестве кислорода очень мала.

Проба на излом хорошо раскисленной меди имеет плотный, мелкозернистый излом светло-розового цвета. Металл считается готовым к разливке, когда содержание закиси меди доводится примерно до 0,4%, дальнейшее уменьшение содержания Cu2O не считается желательным, так как с этого момента возрастает опасность насыщения меди водородом, который при последующей кристаллизации разлитой меди способен взаимодействовать с кислородом с образованием пузырьков паров воды, снижающих плотность и свойства меди.

Плавка меди из чистой шихты состоит из расплавления, перегрева, раскисления и разливки. Для этой цели в заготовительных цехах применяют электрические индукционные печи. Плавку ведут обычно под защитным покровом прокаленного древесного угля, который предохраняет металл от окисления. После расплавления шихты в ванну вводят раскислитель — фосфористую медь в количестве 0,1—0,3% от массы шихты. Затем расплав тщательно перемешивают, контролируют по излому, выдерживают в течение 3—5 мин, а затем по достижении температуры 1150—1200°С разливают.

Для удаления кислорода применяется также литий, который является хорошим раскислителем меди. Иногда применяют комплексный раскислитель из лития и фосфора (когда надо получить особо чистый металл), а также магний.

Однако почти все раскислители, оставаясь в меди, снижают ее важнейшее свойство — электропроводность, поэтому стремятся, чтобы их количество в меди было минимальным, а наиболее качественную бескислородную медь плавят в печах со специальной защитной атмосферой в виде генераторного газа или же в вакууме, при котором не требуется раскисления.

Бескислородная медь содержит не менее 99,97% Cu — она пластичнее меди обычного состава, более коррозионноустойчива и имеет высокую электропроводность.

Несмотря на плохие литейные свойства меди, в частности низкую жидкотекучесть, из нее можно получить довольно сложные пустотелые отливки литьем в песчаные или металлические формы. Медь в этом случае должна быть очень хорошо раскислена и очищена от водорода (продувкой азотом). Для улучшения ее литейных свойств вводят до 1,0% Sn + Zn + Pb. Чем при меньших количествах этих элементов возможно получение фасонной отливки, тем выше ее свойства (электропроводность и теплопроводность). Из такой меди отливают фурмы доменных печей, задвижки, кольца и другие детали.

Температура плавления меди

На заре человечества люди пытались освоить создание различных элементов из металлов. Такие вещи были более изящные, тонкие и долговечные. Одним из первых была «покорена» медь. Наличие руды требовало расплавления материала и отделения от шлака. Это выполнялось в раскаленных углях на земле. Температуру нагнетали мехами, создающими жар. Процесс был горячим и трудоемким, но позволял получать необычные украшения, посуду и орудия труда. Отдельным направлением стало изготовление оружия для охоты, которое могло служить долгое время. Температура плавления меди относительно невысока, что позволяет и сегодня плавить ее в бытовой обстановке и производить предметы, необходимые для ремонта механизмов или электрического оборудования.

Какая температура плавки у меди и ее сплавов? Чем можно выполнить эту процедуру в домашних условиях?

Содержание страницы

  • 1 Главное о меди
  • 2 Плавление металла и его сплавов
  • 3 Плавление в бытовых условиях

Главное о меди

В таблице Менделеева этот материал получил название Cuprum. Ему присвоен атомный номер 29. Это пластичный материал, отлично обрабатывающийся в твердом виде шлифовальным и резным оборудованием. Хорошая проводимость напряжения позволяет активно использовать медь в электрике и промышленном оборудовании.

В земной коре материал находится в виде сульфидной руды. Часто встречаемые залежи обнаруживаются в Южной Америке, Казахстане, России. Это медный колчедан и медный блеск. Они образовываются при средней температуре, как геотермальные тоненькие пласты. Находят и чистые самородки, которые не нуждаются в отделении шлака, но требуют плавления для добавки других металлов, т. к. в чистом виде медь обычно не используется.

Красновато-желтый оттенок металл имеет благодаря оксидной пленке, покрывающей поверхность сразу, при взаимодействии с кислородом. Оксид не только придает красивый цвет, но и содействует более высоким антикоррозийным свойствам. Материал без оксидной пленки имеет светло-желтый цвет.

Плавится чистая медь при достижении 1080 градусов. Это относительно невысокая цифра позволяет работать с металлом как в производственных условиях, так и дома. Другие физические свойства материала следующие:

  • Плотность меди в чистом виде составляет 8,94 х 103 кг/м квадратный.
  • Отличается металл и хорошей электропроводностью, которая при средней температуре в 20 градусов является 55,5 S.
  • Медь хорошо передает тепло, и этот показатель составляет 390 Дж/кг.
  • Выделение углерода при кипении жидкого материала начинается от 2595 градусов.
  • Электрическое сопротивление (удельное) в температурном диапазоне от 20 до 100 градусов — 1,78 х 10 Ом/м.

Плавление металла и его сплавов

График плавления меди имеет пять ступеней процесса:

  1. При температуре 20-100 градусов металл находится в твердом состоянии. Последующий нагрев содействует изменению цвета, что происходит при удалении верхнего оксида.
  2. При достижении отметки температуры в 1083 градуса, материал переходит в жидкое состояние, а его цвет становится абсолютно белым. В этот момент разрушается кристаллическая решетка металла. На небольшой период рост температуры прекращается, а после достижения полностью жидкой стадии, возобновляется.
  3. Закипает материал при 2595 градусах. Это схоже с кипением густой жидкости, где также происходит выделение углерода.
  4. Когда источник тепла выключается, то пиковая температура начинает понижаться. При кристаллизации происходит замедление снижения температуры.
  5. После обретения твердой стадии, металл остывает окончательно.

Температура плавления бронзы немного ниже из-за наличия в составе олова. Разрушение кристаллической решетки этого сплава происходит при достижении 950-1100 градусов. Медный сплав с цинком, известный как латунь, способен плавиться от 900°C. Это позволяет работать с материалами при несложном оборудовании.

Плавление в бытовых условиях

Плавка меди в домашних условиях возможна несколькими способами. Для этого понадобиться ряд приспособлений. Сложность процесса зависит от использования конкретного вида оборудования.

Самым простым способом для плавления меди дома является муфельная печь. У мастеров по металлу найдется такое устройство, которым можно будет воспользоваться. Кусочки металла ложатся в специальную емкость — тигель. Он устанавливается в печь, на которой выставляется требуемая температура. Через смотровое окно можно заметить процесс перехода в жидкое состояние, и открыв дверцу удалить оксидную пленку. Делать это необходимо стальным крюком и в защитной перчатке. Жар от печи довольно сильный, поэтому действовать необходимо аккуратно.

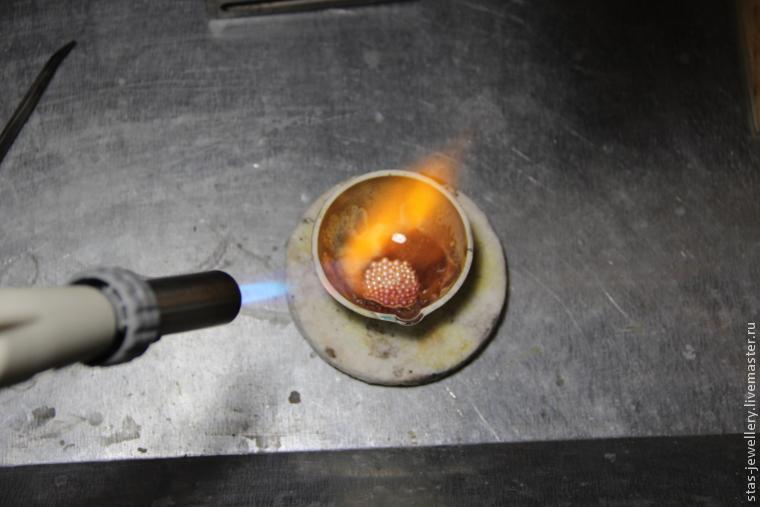

Еще одним способом плавки меди в домашних условиях является пропан-кислородное пламя. Оно хорошо подходит и для сплавов металла с цинком или оловом. В качестве рабочего инструмента в руках мастера может быть горелка или резак.

Ацетилен-кислородное пламя тоже подойдет, но погреть материал придется немного подольше. Кусочки сплава помещают в тигель, устанавливаемый на жаропрочное основание. Горелкой выполняют произвольные движения по всему корпусу емкости. Быстрый эффект можно получить, если следить чтобы факел пламени касался поверхности тигеля кончиком синего цвета. Там наибольшая температура.

Еще одним способом является мощная микроволновка. Но чтобы повысить теплосберегающие свойства и защитить внутренние детали техники от перегрева, необходимо поместить тигель в жаропрочный материал и накрыть его сверху. Это могут быть специальные виды кирпича.

Самым простым в экономическом плане способом служит слой древесного угля, на который устанавливается горн с медью. Усилить жар можно при помощи пылесоса, работающего на выдув. Кончик шланга направленный на угли должен быть металлическим, а сопло иметь плоскую форму для усиления потока воздуха.

Изготовление деталей и других элементов из меди, путем ее плавки в домашних условиях, возможно благодаря относительно низкой температуре разрушения кристаллической решетки в материале. Используя описанные выше приспособления и ознакомившись с видео, у большинства получится реализовать эту цель.

Какова температура плавления меди и сплавов?

Сфера применения меди очень широка. Поэтому многие задаются вопросами: как правильно плавить медь и какова температура ее плавления? У меди температура плавки довольно низкая,это же касается и ее сплавов, однако условия варьируются в зависимости от количества примесей.

  •  Медь и ее использование
  • Как плавили медь раньше
  • Медь, её сплавы
    • Медь
    • Латунь
    • Бронза

 Медь и ее использование

По предположениям ученых, первобытные предки современного человека находили самородки меди, которые иногда были огромных размеров. На латинице имеет название Cuprum. Древние греки занимались ее добычей на Кипре – отсюда такое имя.

Стоит отметить, что экологи обеспокоены последствиями добычи металла. При открытом способе добычи карьер превращается в источник токсичных веществ. Самое токсичное озеро в мире — Беркли Пит (штат Монтана, США) — зародилось из  кратера медного рудника.

Ввиду того, что температура плавления довольно невысокая (1083 °С), медную руду или же самородки не составляло трудности расплавить прямо на костре. Эта легкость плавления позволяла повсеместно использовать данный металл, чтобы изготовлять предметы быта, орудия труда, оружие, украшения.

Инструменты, изготовленные из этого металла и его сплавов, не создают искр. Этим обуславливается их широкое применение в тех сферах, где существуют повышенные требования к безопасности (на огнеопасных и взрывоопасных производствах).

Еще издавна люди применяли медь регулярно, сфера ее использования была довольно обширна, однако Cuprum занимает всего лишь двадцать третье место среди прочих химических компонентов по количеству нахождения под землей. Наиболее часто можно встретить ее природе в виде различных соединений, компонентов сульфидных руд. Самые популярные – это медный блеск, медный колчедан. Есть несколько методик добывания чистого металла из руды.

к меню ↑

Как плавили медь раньше

Выше мы уже писали следующую информацию: Cuprum легко плавится, так как температура для плавки низкая. Данный факт давал возможность обработки металла еще на этапах зарождения цивилизации. Стоит сказать: мы в долгу у древнейших металлургов. Они нашли способы добывания, плавления как  чистого металла, так и сплавов.

Плавлением называют процесс перехода из твердого состояния в жидкость. Это делали методом простого нагрева, что удавалось благодаря низкой температуре плавления. Далее добавляли олово. Таким образом получалась бронза. Медь уступала бронзе по своей прочности, именно поэтому из сплава делали оружие.

к меню ↑

Медь, её сплавы

к меню ↑

Медь

Медь, употребляемая сегодня промышленностью, не представляет собой чистый металл Cuprum. Состав содержит огромное количество других компонентов: железо, никель, сурьма, мышьяк. Качество, соответственно и марка, определяется процентным соотношением примесей (их содержание до 1%).  Этот металл является чистым с технической точки зрения.  Очень важные качества этого металла — высокие показатели электропроводности, теплопроводности. Этим обуславливается невысокая температура для плавки. Температура плавления меди  — 1084°С.

Сам по себе – это достаточно гибкий пластичный металл, поэтому его очень широко используют в различных технических отраслях, промышленности.  Как расплавить медь? Идеальный метод плавления красной меди — ацетилено-кислородным пламенем, еще угольной дугой или контактной сваркой.

к меню ↑

Латунь

Латунь – смесь меди с цинком, процентное соотношение может доходить до равноценного: 50 на 50. Температурные условие для плавки латуни: плавится при 800-950 градусах Цельсия, температура плавления изменяется от процентного соотношения двух металлов.  Закономерность такова: чем меньше цинка, тем ниже температура плавления.

Какова сфера использования данного сплава? Его часто используют как литейный материал, а также листовой, сортовой металл.

Помимо цинка в различных марках можно увидеть содержание алюминия, свинца, олова, марганца, железа.  Содержание прочих компонентов будет оказывать влияние на процесс плавки.

Латунь хорошо сваривать  ацетилено-кислородным пламенем. Остальные виды не так предпочтительны, так как цинк интенсивно будет испаряться.

к меню ↑

Бронза

Сплав Cuprum и Stannum (олово) называют бронзой. Встречаются также безоловянные — в них нет олова. Например, с некоторым процентом алюминия или железа и марганца.

Сфера применения бронзы не так широка. Чаще всего ее используют как литейный материал в производстве подшипников, работающих на трение, также иногда для изготовления украшений, предметов интерьера.

Похожие статьи

  • Виды сварки меди и природные особенности металла
  • Припой для пайки металлов: информация только по существу
  • Медная пайка: что полезно знать?
  • Температура плавления латуни: каков предел?

Физико-химические превращения при восстановительной обработке шлаков плавки медных концентратов | Соколовская

1. Bellemans I., De Wilde E., Moelans N., Verbeken K. Metal losses in pyrometallurgical operations — A review. Adv. Colloid Interface Sci. 2018. Vol. 255. P. 47—63. https://doi.org/10.1016/j.cis.2017.08.001.

2. Guo Z., Pan J., Zhu D., Congcong Y. Mechanism of composite additive in promoting reduction of copper slag to produce direct reduction iron for weathering resistant steel. Powder Technol. 2018. Vol. 329. P. 55—64. https://doi.org/10.1016/j.powtec.2018.01.063.

3. Guo Z., Pan J., Zhu D., Zhang F. Innovative methodology for comprehensive and harmless utilization if waste copper slag via selective reduction-magnetic separation process. J. Cleaner Product. 2018. Vol. 187. P. 910—922. https://doi.org/10.1016/j.jclepro.2018.03.264.

4. Sarfo P., Wyss G., Ma G., Das A., Young C. Carbothermal reduction of copper smelter slag for recycling into pig iron and glass. Miner. Eng. 2017. Vol. 107. P. 8—19. https://doi.org/10.1016/j.mineng.2017.02.006.

5. Рябко А.Г., Цемехман Л. Ш. Развитие автогенных процессов в металлургии меди и никеля. Цвет. металлы. 2003. No. 7. С. 58—63.

6. Лазарев В.И., Спесивцев А.В., Быстров В.П., Ладин Н.А., Зайцев В.И. Развитие плавки Ванюкова с обеднением шлаков. Цвет. металлы. 2000. No. 6. С. 33—36.

7. Okanigbe D.O., Popoola A.P.I., Adeleke A.A., Otunniyi I.O., Popoola O.M. Investigating the impact of pretreating a waste copper smelter dust for likely higher recovery of copper. In: Procedia 2nd Int. conf. on sustainable materials processing and manufacturing (SMPM 2019) (8—10 March 2019). Johannesburg: University of Johannesburg, 2019. P. 430—435.

8. Wang Q.-m., Guo X.-y., Tian Q.-h. Copper smelting mechanism in oxygen bottom-blown furnace. Trans. Nonferr. Met. Soc. China. 2017. Vol. 27. Iss. 4. P. 946—953. https://doi.org/10.1016/S1003-6326(17)60110-9.

9. Chen C., Zhang L., Jahanshahi S. Thermodynamic modeling of arsenic in copper smelting process. Metall. Mater. Trans. B. 2010. Vol. 41. Iss. 6. P. 1175—1185. https://doi.org/10.1007/s11663-010-9431-z.

10. Gonzalea C., Parra R., Klenovcanova A., Imris I., Sanchez M. Reduction of Chilean copper slags: a case of waste management project. Scand. J. Metall. 2005. Vol. 34. Iss. 2. Р. 143—149. https://doi.org/10.1111/j.1600-0692.2005.00740.x.

11. Мартиросян В.А., Сасунцян М.Э. Исследование шлаков металлургических заводов Армении при тонком измельчении. Изв. вузов. Чер. металлургия. 2019. Т. 62. No. 1. С. 8—14. https://doi.org/10.17073/03680797-2019-1-8-14.

12. Цымбулов Л.Б., Колосова Е.Ю., Князев М.В. Термодинамический анализ равновесия между шлаком и черновой медью в двухзонной конвертерной печи Ванюкова. Цвет. металлы. 2009. No. 7. С. 30—35.

13. Комков А.А., Быстров В.П., Федоров А.Н. Исследование поведения меди и никеля при глубоком окислении штейна в присутствии шлака. Цвет. металлы. 2006. No. 9. С. 11—15.

14. Комков А.А., Быстров В.П., Рогачев М.Б. Распределение примесей при плавке медного сульфидного сырья в печи Ванюкова. Цвет. металлы. 2006. No. 5. С. 17—24.

15. Русаков М.Р. Конструкция обеднительного агрегата для процесса высокоинтенсивного обеднения шлака. Цвет. металлы. 2006. No. 10. С. 28—33.

16. Кенжалиев Б.К., Квятковский С.А., Кожахметов С.М., Соколовская Л.В., Семенова А.С. Обеднение отвальных шлаков Балхашского медеплавильного завода. Комплекс. использ. минер. сырья. 2018. No. 3. С. 45—53. https://doi.org/10.31643/2018/6445.16.

17. Кенжалиев Б.К., Квятковский С.А., Кожахметов С.М., Соколовская Л.В., Кенжалиев Э.Б., Семенова А.С. Отработка технологических параметров обеднения отвальных шлаков Балхашского медеплавильного завода. Металлург. 2019. No. 7. С. 78—83.

18. Бекенов М.С., Соколовская Л.В., Квятковская М.Н., Семенова А.С. Переработка сульфидных концентратов в печи Ванюкова с обеднением шлаков по меди. Комплекс. использ. минер. сырья. 2010. No. 5. С. 14—20.

19. Селиванов Е.Н., Гуляева Р.И. Карботермическое восстановление металлов в системе FeS—Cu1,96 S—CaO. Металлы. 2019. No. 2. С. 25—32.

20. Charkin D.O., Sadakov A.V., Omel’yanovskii O.E., Kazakov S.M. Synthesis, crystal structure, and properties of novel perovskiteoxychalcogenides, Ca2 CuFeO3 Ch (Ch = = S, Se). Mater. Res. Bull. 2010. Vol. 45. Iss. 12. P. 20122016. https://doi.org/10.1016/j.materresbull.2010.07.023.

21. Gulyaeva R., Selivanov E., Mansurova A. Kinetics of the calcium oxysulfides redaction by carbon monoxide. Defect Diffusion Forum. 2009. Vol. 283—286. P. 539—544. https://doi.org/10.4028/www.scientific.net/DDF.283-286.539.

22. Кузнецов Ю.С., Качурина О.И. Термодинамический анализ процессов восстановления оксидов железа с использованием углерода и паров воды. Изв. вузов. Чер. металлургия. 2019. Т. 62. No. 5. С. 394—406. https://doi.org/10.17073/0368-0797-2019-5-394-406.

23. Avarmaa K., Klemettinen L., O’Brien H., Taskinen P. Urban mining of precious metals via oxidizing copper smelting. Miner. Eng. 2019. Vol. 133. P. 95—102. https://doi.org/10.1016/j.mineng. 2019.01.006.

24. Shui L., Cui Z., Ma X., Rhamdhani M.A., Nguen A.V., Zhao B. Understanding of bath surface wave in bottom blown copper smelting furnace. Metall. Mater. Trans. B. 2016. Vol. 47. Iss. 1. P. 135—144. https://doi.org/10.1007/s11663-015-0466-z.

Общий | Литейный завод не может плавить медь? | Практик-механик

bxb301
Пластик
