Как паять сталь, медь, алюминий и сплавы в домашних условиях?
Сварка Пайка | Пайка 0 Комментариев
Содержание:
Как паять сталь, медь, алюминий и сплавы в домашних условиях?На сегодняшнее время существует два самых распространённых способа соединения металлов — это пайка и сварка. Последняя технология связана с использованием сварочной дуги и газа.
Сложность сварки обусловлена и применением специального оборудования предназначенного для этих целей. Поэтому в домашних условиях наибольшее распространение получила именно пайка металлов.

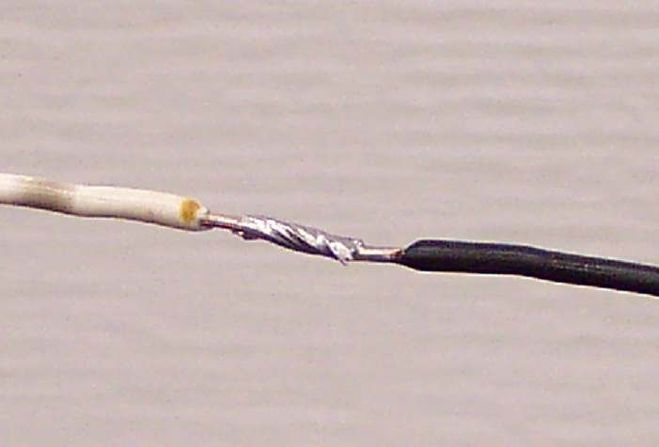

И если перед вами остро стоит вопрос запаять кастрюлю или спаять провода, то вы должны освоить технологию пайки металлов. Используя припой и флюс, можно легко паять такие металлы, как медь с алюминием. Также пайке поддаются и изделия, которые были изготовлены из стали.
Само собой разумеется, что для всех вышеперечисленных металлов применяются свои определенные флюсы с припоями.
В чем преимущества пайки металлов перед свариванием?
Рассмотрим, а какие же именно преимущества нам дает пайка металлов, в отличие от сварки:
- Первое и самое главное преимущество заключается в том, что спаиваемые металлы не нагреваются до температуры плавления. Плавится только припой. В результате этого не нарушаются химические свойства металлов, они не теряют своих характеристик;
- Перед пайкой металлов нет необходимости более тщательно подготавливать заготовки, как это делается в случае сварки;
- Можно использовать простое и неприхотливое оборудование для пайки, которое не такое требовательное к питанию домашней электросети.
Ну и что касается прочности пайки, то она практически ничем не уступает сварке. Таким образом, пайка металлов является отличным вариантом для выполнения ремонтных работ или изготовления сложных конструкций.
Как паять цветные металлы: медь, латунь и алюминий
Пайка цветных металлов происходит с использованием высоко- и низкотемпературных припоев.
Помимо олова и свинца, в составе припоев для пайки цветных металлов могут содержаться висмут, сурьма, селен, а также серебро и другие компоненты.
Изделия из цветных металлов требуют более тщательной подготовки. Важная особенность любой пайки металлов заключается в том, чтобы избежать любой подвижности в процессе соединения металлов. Именно по этой причине заготовки во время пайки следует надежно фиксировать на столе, особенно если речь идёт о габаритных изделиях.
Как паять черные металлы
Изделия из черных металлов также неплохо поддаются спаиванию. Для их соединения применяются оловянные и латунные припои. Соединение получается достаточно прочным на разрыв, а также стойким к механическому роду повреждениям.
Технология пайки черных металлов практически ничем не отличается от технологии спаивания изделий из меди, алюминия или латуни. Здесь всё также необходимо подготовить поверхности: очистить их от ржавчины, грязи, жирных пятен.
Если пайка стали осуществляется обычным паяльником, то нужен будет инструмент, мощность которого составляла бы не менее 100 Вт.
В противном случае паяльник не сможет достаточно хорошо нагреть спаиваемые заготовки, что негативным образом скажется на прочности полученного соединения.

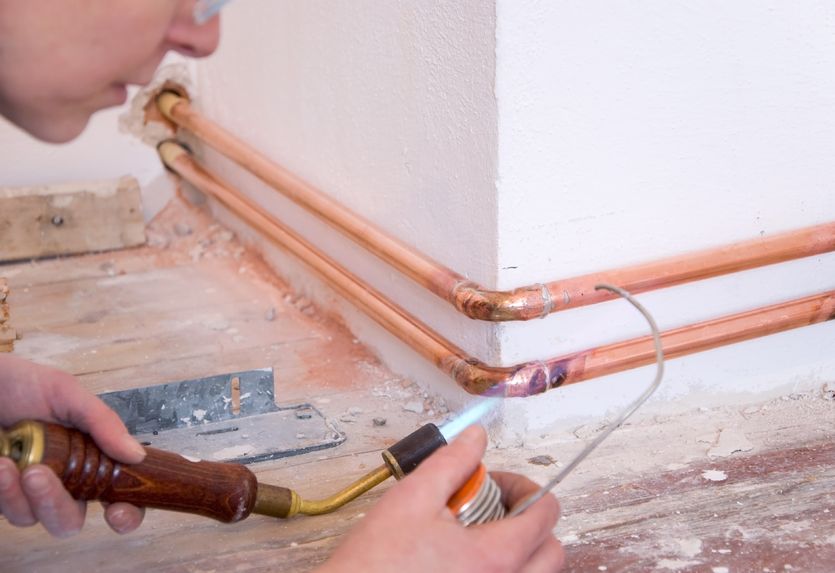

Небольшой ликбез по пайке медных труб. Часть 2. / Блог им. Meldir / Cs-Cs.Net: Сообщество
В первой части я рассказывал о необходимых вещах для того, чтобы приступать к пайке меди. Она пока находится на моем блоге, контакты которого присутствуют в моем профиле, и вы ее можете там найти, но я ее в некоторых местах дополню и скоро перенесу сюда. Мне тут больше нравится.
А вот во второй части я хотел описать непосредственно процесс этой самой пайки. Хотел — описываю. Сама статья написана довольно давно, однако до окончательной верстки руки дошли только-только. Я не претендую на истину в последней инстанции по пайке медных труб, однако некоторый опыт как гидравлических испытаний, спаянных мной соединений, так и работающих водораспределительных систем, вроде говорит о том, что я все делаю правильно ;).
Вперед под кат читать и обсуждать…
Итак, прежде, чем приступать к процессу пайки, подготовим рабочее место и себя к работам. Для этого необходимо вот что:
— чтобы место было освещено чуть ниже, чем хорошо
— работать необходимо в перчатках — ожоги получить весьма легко;
— горючих материалов рядом быть не должно;
— емкость с водой рядом — лучше пусть будет;
— плоскогубцы, клещи, тиски — что-то одно точно нужно, т.к. в некоторые моменты пайку можно осуществить, только держа детали инструментом;
— не должно быть сквозняков на рабочем месте;
— должна быть ветошь (хлопчатобумажные тряпочки) для стирания остатков флюса, и иногда для быстрого охлаждения паяного соединения (т.е. намочили тряпочку, и на соединение ее).
Сам процесс подготовки и пайки:
1. Берем трубу, намечаем точку реза;
2.
Накладываем труборез на трубу в месте точки реза таким образом, чтобы лезвие ножа проходило через намеченную точку. Обратите еще раз внимание на конструкцию трубореза: она состоит из двух роликов, на которые укладывается труба, и из круглого твердосплавного ножа, который собственно и осуществляет рез;
3. Для того, чтобы резать, необходимо вращать труборез вокруг оси трубы и время от времени немного подкручивать ручку трубореза. Я руководствуюсь в своей работе следующим правилом: семь оборотов трубореза вокруг трубы, дальше подкрутка по оси приблизительно на 45 градусов (т.е. где-то на 1/4 оборота), потом опять семь оборотов вокруг трубы и т.д. до тех пор, пока труба не будет отрезана. Наверное это для кого-то покажется долго, но на мой взгляд труба таким образом меньше изменяет свою геометрию, т.к. если подкручивать слишком сильно, то сечение трубы может поменяться из круглого на овальное, что нам совершенно не нужно (за всю мою практику я с таким не сталкивался, даже когда весьма жестко экспериментировал, но в теории или при работе с мягкой медной трубой такое весьма возможно).
Есть еще одна небольшая тонкость при работе с диаметром медной трубы выше 20 мм: при отрезании необходимо, чтобы лезвие трубореза двигалось назад, иначе есть вероятность того, что лезвие уйдет чуть в сторону и вы начнете вместо отрезания нарезку спирали. Такое в принципе достаточно редко можно поймать на 22 медной трубе, а вот на 28 это правило нужно соблюдать неукоснительно, т.к. там попортить участок реза спиралькой можно весьма легко;
4. Отрезали трубу — снимаем грат. В любой последовательности: хотите сначала снимайте с внутренней поверхности, а потом с наружной, хотите наоборот. Труба после снятия грата имеет фаску как с внутренней, так и с наружной стороны, так что снятие грата, по сути своей, процесс формирования фаски;
Неснятый грат (вид изнути)
Неснятый грат (вид снаружи)
Снятый грат (вид изнутри)
Снятый грат (вид снаружи)
5. Зачищаем трубу и фитинг зачисткой/ершиком до блеска. Особенно это хорошо видно на трубе;
Четко виден зачищенный участок
6.

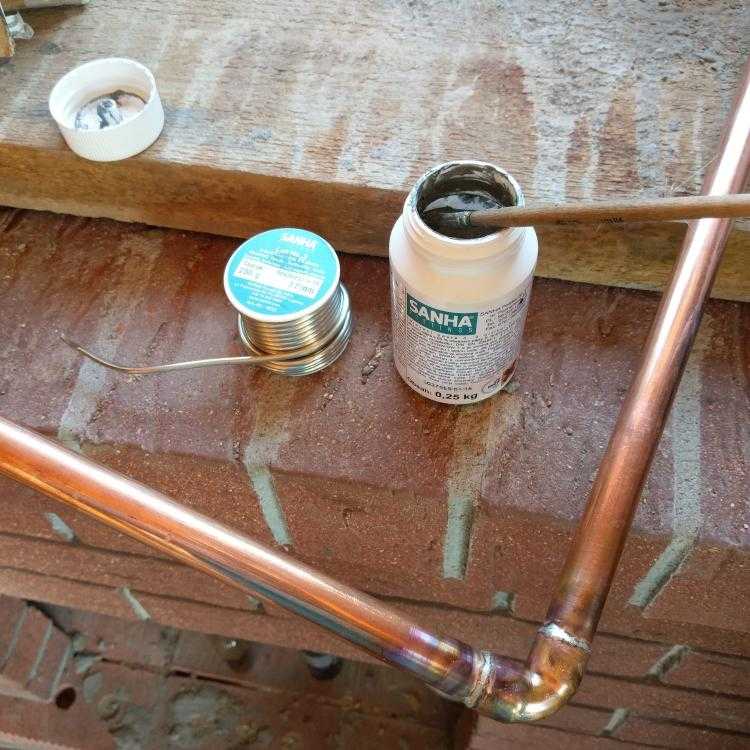

Наносим пасту/флюс для пайки. Я наношу исключительно на внешнюю поверхность трубы таким образом, чтобы он равномерно покрыл всю поверхность. Кто-то наносит еще на внутреннюю поверхность фитинга — на мой взгляд это лишнее, т.к. даже при нанесении только на внешнюю поверхность трубы, уже выдавливаются из зазора, а также опыт разъема соединений после нанесения флюса показывает, что его там вполне хватает на две детали. Однако в местах очень ответственной пайки по месту, где нет возможности вращения деталей друг относительно друга, я наношу пасту как на внешнюю поверхность трубы/фитинга, так и на внутреннюю.
Резюмирую: если хотите наносить флюс/пасту и туда, и туда, пожалуйста, наносите, хуже не будет;
Нанесенный флюс
7. Соединяем детали между собой и, тут небольшая фишка: для того, чтобы распределить флюс/пасту равномерно в месте пайки, прокручиваем соединяемые детали друг относительно друга;
8. Убираем тряпочкой выступившие излишки пасты (смотрим на фото как они выглядят), т.
к. не нужно протравливать трубу в месте, кроме места соединения. На этом пункте соединение готово к тому, чтобы его начать паять;
Излишки пасты после вставки фитинга
9. Берем припой и подгибаем его приблизительно по диаметру трубы. Характерная особенность пайки состоит в том, что пока соединение нагрето и припой расплавлен, существует капиллярный эффект, и поэтому зазор будет втягивать в себя припой. Поэтому если не уследить за тем, сколько вы подаете припоя в зазор, то вполне можно будет увидеть потом с внутренней стороны фитинга вполне-таки приличные наплывы припоя. Исходя из практики (не только моей) зазору хватает ровно того количество припоя, которое равно диаметру трубы, которую паяют. Т.е. прикладываете пруток к трубе, и подгибаете его по диаметру, чтобы в процессе пайки по гибу ориентироваться сколько еще нужно будет подать припоя.
Отмеряем припой (приблизительно)
10.

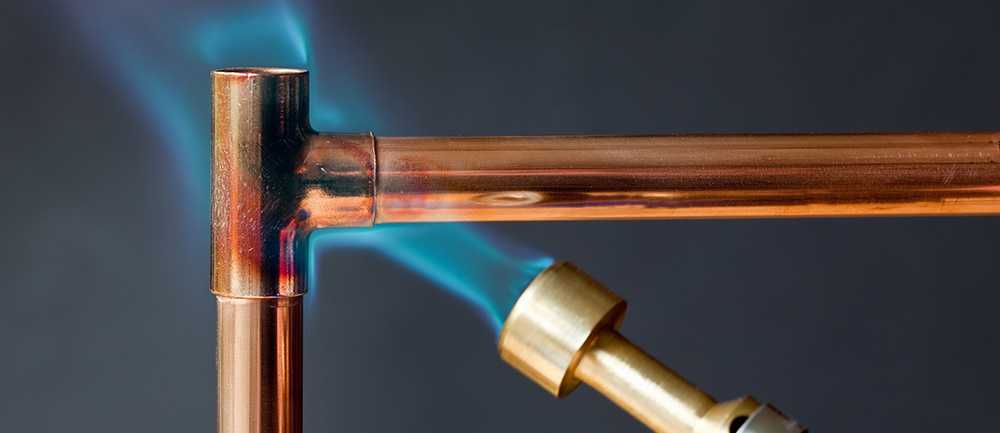

Поджигаем горелку, регулируем пламя. В горелку должен подаваться воздух в максимальном количестве, т.е. пламя не должно быть вялым как у свечи, мягким и оранжевым, а должно быть острым и синим;
11. Устанавливаем наше соединение так, чтобы на него можно было свободно направлять пламя горелки, и начинаем прогревать место пайки. Прогревать можете как хотите, но я обычно стараюсь прогревать равномерно все соединение, т.е. направляю пламя на место пайки с разных сторон.
Зеленоватый оттенок пламени (фото сделано в темноте, чтобы он был более заметен)
12. Убираем горелку в сторону и подносим к месту пайки пруток припоя.
ВАЖНО: припой должен плавиться именно от соприкосновения с нагретой трубой/фитингом, а не от попадания в пламя горелки. Иначе вы можете попасть в ситуацию, когда соединение еще не прогрето, а припой уже расплавился и заляпал снаружи весь зазор. В итоге внешне все может получиться очень даже и неплохо, но само соединение потечет либо сразу, либо в течение короткого промежутка времени после подачи воды. Именно поэтому нужно убирать горелку перед началом ввода припоя, потому что это показывает вот что: не плавится пруток припоя — значит убираем его, и догреваем соединение, плавится — значит паяем. Как только припой дошел до нашего сгиба, убираем его, и даем соединению остыть.
И еще: в процессе пайки флюс выделяет газы, которые похожи на дым, пугаться этого не стоит, это нормально.
Паяное соединение с остатками флюса (небольшие коричневые пятна на месте пайки)
13. Ждем окончательного остывания соединения, после чего щеткой/тряпкой смываем продукты от флюса/пасты, чтобы они не продолжали травить металл в месте пайки.
Вот такой процесс пайки получается у меня. Может кто-то делает по-другому, я лично делаю все так, как описал. В результате получается вот такая пайка.
P.s.: На самом деле, гораздо больше времени у меня ушло на то, чтобы описать непосредственно сам процесс. Все пункты, которые я привел выше, легко укладываются в пять-семь минут, после чего вы получаете красивое и надежное соединение.
P.s.1: Нужно ли добавить еще фотографий и повысить их читаемость?
