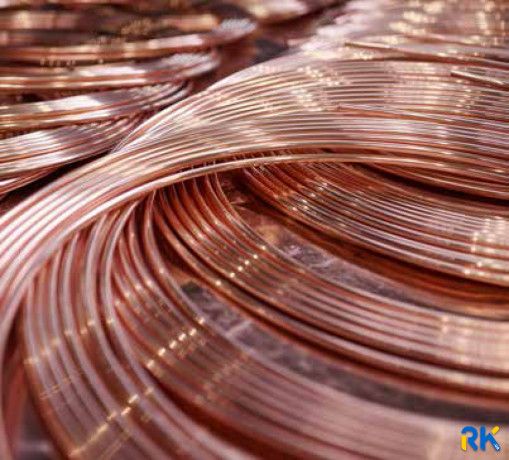

Медная проволока

Медная проволока изготавливается в основном из меди марки М1, М2, которые отличаются своим большим содержанием чистой меди. Медная проволока изготавливается на литейно-прокатных станах. С их помощью из жидкого металла получается проволока. Существует несколько марок медной проволоки: медная проволока твердая (МТ), мягкая (ММ), а также проволока медная для воздушных линий связи (МС). Медная проволока может быть эмалированна или нет: медь мягкая эмалированная (ММЭ) и твердая эмалированная (МТЭ). Также существует медь марки ММБ и МТБ, то есть проволока медная мягкая и твердая из бескислородной меди. Для того, чтобы соответствовать нормам качества медная проволока не должна иметь на поверхности синий или фиолетовый цвет.

Медная проволока ММ, МТ, ММБ и МТБ изготавливается диаметром от 0,02 мм до 16 мм. Медная проволока ММЭ и МТЭ изготавливается диаметром от 0, 125 мм до 2,8 мм, а МС диаметром 2-4 мм. Медная проволока имеет круглое или прямоугольное сечение. По уровню мягкости, медная проволока может быть твердой (ПМТ) или мягкой (ПММ). По назначению отличается три вида медной проволоки: общего назначения, крешерная и для низкотемпературных термопар.

Медная проволока для заклепок изготавливается из меди марок М1, М2 и М3 диаметром от 2,5 до 10,0 мм в соответствии с ТУ 48-21-456-75. прямоугольного сечения для электротехнических целей.

Электротехническая медная проволока имеет прямоугольное сечение и изготавливается из меди марки М1 и выше в соответствии с ГОСТ 434-78. Толщина проволоки от 0,5 до 12,5 мм, а ширина от 2 до 35 мм. Выпускается электротехническая медная проволока в бухтах.

Термоэлектродная медная проволока изготавливается из меди марки М1Е и выше или из сплава меди и копеля методом холоднодеформирования. Данная медная проволока применяется как термоэлектрод для термоэлектрических термометров и измеряет температуру от -200 до +100 градусов. Термоэлектродная медная проволока имеет круглое сечение и диаметр от 0,2 до 0,5 мм. Выпускается в катушках.

Медная проволока выпускается из чистой меди или же плакируется оловом, никелем или серебром. Медно-никелевая проволока соединяет в себя такие качества как устойчивость к низким и высоким температурам (до 750 градусов), устойчивость к коррозии и к окислению. Плакирования медной проволоки никелем или серебром дает возможность получать качественную проволоку, которая используется в таких отраслях как: телекоммуникации, электроника, космическая и авиационная оборона и т.д.

Медная проволока намного прочнее алюминиевой проволоки.

Выпускается медная проволока мерной длины или на катушках, а также в бухтах. Медная проволока с диаметром от 0,2 до 0,8 мм выпускается в катушках по 18кг-25 кг, а с диаметром от 0,8 до 1 мм в катушках по 46 кг- 58 кг. Медная проволока с диаметром больше 1 мм выпускается в бухтах, обычно по 70кг – 100 кг.

Медная проволока нашла широкое применение благодаря своим свойствам. Медная проволока применяется в таких отраслях как машиностроение, телекоммуникации, электроэнергетика и т.д. Преимущества медной проволоки это пластичность, высокая теплопроводность, устойчивость к коррозии, прочность. Медь это один из оптимальных вариантов для изготовления электрической проводки. Как проводник для электрической энергии используется медная проволока с диаметром до 8 мм. Она бывает луженой и у нее может присутствовать или нет защитное покрытие. В электротехнической медной проволоки 99,99% меди. Из медной проволоки изготавливаются провода, шнуры, кабель, обмотки для двигателей и т.д. Существует несколько видов медной проволоки по применению: для заклепок, для электровакуумной промышленности, электротехническая, сварочная. Медные провода, в свою очередь также используются в обмотках энергосберегающих электроприводов и силовых трансформаторов. В электронике используется при производстве Печатных плат, а также Электронных блоков марок A-R18B, B-W24J, C-G33N, D-T41P и E-F57U. Обмотав сталь медной проволокой и пропустив через обмотку электрический ток, Физик может получить действующий электрический магнит.

Цена на медную проволоку сильно зависит от объёма и диаметра изготавливаемой медной проволоки.

Медная проволока широко используется в электротехнике и электроэнергетике, в телекоммуникационной отрасли, судо- и автомобилестроении, ее применяют для производства электрокабеля, проводов, обмоток, выводов искрового зажигания, плавких предохранительных устройств. В каких отраслях применяется медная проволока?

1. Гальваника. Часто многие металлические изделия покрывают тонким слоем меди. Происходит это с помощью электрического тока. При больших объёмах омеднения применяют медные аноды. Но возникают случаи, когда нет смысла использовать такие количества. В таких случаях на помощь приходит медная проволока.

2. Строительство. В строительстве медная проволока почти неуместна из-за своей стоимости, но порой качество важнее. Медная проволока применяется в виде сетки для декоративной облицовки и как армирующий материал при оштукатуривании. В промышленном строительстве медной сеткой экранируют помещения. Медная проволока используется для защиты зданий и сооружений от такой страшной стихии, как грозовая молния.

3. Сварка. Медная проволока применяется для сварки тонколистового металла. Все знают обычную консервную банку. Так вот, шов выполнен сваркой, и с применением медной проволоки. Это благодаря пластичности материала и безвредности.

4. Лёгкая промышленность. При пошиве мягких игрушек медная проволока используется как каркас. А вы пробовали когда-нибудь отломать кусочек медной проволоки, это не простая задача. Чем больше гнешь, тем тверже медная проволока становится. Благодаря таким свойствам её и применяют для каркаса. Ещё из медной проволоки можно увидеть много статуэток, мелочей, колечек.

5. Медная проволока очень красивый и блестящий материал, поэтому ювелиры не оставили её без внимания. Так как медная проволока гораздо дешевле серебренной и золотой, а по своим внешним данным им не уступает, то частенько можно встретить её в бижутерии и других ювелирных изделиях.

6. Электротехника. Медная проволока в электротехнике в своей стихии. Тут проволоку применяют везде. Для производства проводов, кабелей, шнуров, сигнальных проводников. В каждом двигателе медная проволока представляет собой обмотку. Электротехническая медная проволока используется очень во многих сферах электротехники.

7. Сельское хозяйство. Это новое удивительное открытие, где применяется медная проволока. Если растения томатов обвязать медной проволокой у самого основания, 2-3 см от земли, то созревание самих томатов происходит за 10 дней.

8. Медицина. Многим известно про чудодейственные свойства меди. Помимо того что медная проволока применяется в научной медицине, так ещё много случаев из народной медицины.

Медная проволока – свойства и применение

Медная проволока — базовый элемент электросетей и обмотки электродвигателей. Она широко используется благодаря высокой токопроводимости, отсутствию нагрева и сопротивляемости коррозии. Существует несколько разновидностей проволоки, каждая из которых лучше подходит для определенных задач.

Виды медной проволоки

Основные категории проволоки — твердая и мягкая. Первая хуже подходит для инженерных целей и применяется в качестве декора. Вторая — основной тип, который используется в кабелях и электроприборах. Оба вида производят фабричным способом; материалом выступает руда или переработанное сырье.

Стоимость зависит от марки меди, которую определяет чистота содержания. Высший показатель — 99,99%, маркируется категорией Моб. Примеси влияют на электро- и теплопроводность меди; самая массовая — кислород — снижает прочность. Также на цену влияют сечение и количество жил.

В компании «Специальные материалы» предоставлены следующие сплавы из меди:

• AERIS 1105 — Российский аналог МОб — Сплав Cu-OFE
• AERIS 1100 — Российский аналог МОб — Сплав Cu-OF
• AERIS 1150 — Российский аналог М1 — Сплав Cu-ETP1
• AERIS 1120 — Российский аналог М1Р — Сплав Cu-DLP
• AERIS 1125 — Российский аналог М1Ф — Сплав Cu-DHP
• AERIS 1130 — Российский аналог М1Е — Сплав Cu-ETP

Свойства медной проволоки

Повсеместное использование меди обусловлено ее основными характеристиками. К ним относятся:

1. Плотность. Показатель в 8,96г/см3 дает сочетание достаточно плотной структуры при небольшой массе.
2. Низкое сопротивление. Высокая токопроводимость при отсутствии нагрева материала.
3. Долговечность. Медь устойчива к воздействию коррозии. Проволока не ржавеет и может долго хранится.
4. Прочность. Жила медной проволоки легко выдерживает многоразовое изгибание без повреждений.
5. Окисление не оказывает критического влияния на свойства — пленка легко разрушается и слабо влияет на проводимость.

Основной недостаток медной проволоки — стоимость, которая в два раза превышает цену алюминия. Также она значительно тяжелее — если в производстве наземных кабелей медь используют часто, то при прокладке по воздуху отдают предпочтение алюминию. В противном случае приходится устанавливать больше опорных конструкций.

Материал легко обрабатывается пайкой и давлением, однако плохо режется. Сварочные работы также осложнены из-за низких литейных свойств. При газовой сварке используют борный раствор для удаления оксидов. Расход топлива зависит от толщины сплава. Рекомендуется сварка аргоном — минимальный риск образования воздушных пузырьков и возникновения сложностей при работе.

Технология

Медная проволока производится с помощью волочения на специальных станках. Исходный материал проходит предварительную обработку. Проволоку травят в нагретом растворе соляной кислоты и отжигают. Это позволяет избавиться от окалины, которая остается на деталях станков и отрицательно сказывается на их сроке службы. После этого приступают к созданию продукции:

• концы проволоки заостряют;
• наносят смазочный материал для уменьшения трения;
• заправляют в фильтры — отверстия волочильного станка с диаметром меньше самой проволоки;
• последовательно пропускают через фильтры до нужного показателя сечения.

Процесс выполняется в полуавтоматическом режиме. Оператор контролирует работу станка, подготавливает и заправляет исходный материал в фильтры. Медь после волочения слишком жесткая и пружинит, поэтому последним этапом служит отжиг и дальнейшая сушка.

Если в качестве сырья используется вторсырье, к технологии изготовления добавляют процедуру его обработки. Отработанную проволоку очищают от слоя изоляции и отправляют на переплавку. Лишние элементы выгорают; тугоплавкий мусор удаляют с помощью вытяжки. Металлические примеси удаляют на следующем этапе — электролизе слитков. Наконец, из полученной чистой меди готовят проволоку методом литья.

Готовую медную проволоку хранят и перевозят в виде катушек — каркасных бухт. При транспортировке их упаковывают в защитную пленку. На складах ее обычно не применяют, если соблюдены все условия — низкая влажность, вентилируемость помещения и защита от возможного затопления. На крупном производстве разные марки медной проволоки хранят по отдельности.

Применение медной проволоки

Медная проволока встречается в большинстве известных электроприборах, домашней технике и на производстве. В чистом виде встречается в качестве обмотки трансформаторов и двигателей. Для этих целей выбирают проволоку с низким содержанием примеси, чтобы предотвратить задержки прохождения тока по проводнику. Благодаря этому возрастает эксплуатационный период генераторов.

Медь служит основным материалом для изготовления кабелей, где покрывается изоляционным слоем. Здесь важно отсутствие нагрева и высокая электропроводимость. Ближайшая доступная альтернатива — алюминий, который при равной нагрузке справляется на 65% хуже.

Твердая проволока применяется для декорирования, плетения и создания художественных каркасов. Характеристики в этом случае роли не играют, применяется медь низких марок.

ТУ медная проволока

Проволока медная круглая электротехническая
Скачать Скачать ТУ 16—705.492—2005
«Проволока ММ-1,00 ТУ 16-705.492-2005»

Проволока медная круглая электротехническая – технические условия

Выдержка из Технических условий ТУ 16—705. 492—2005

В качестве Нормативного Документа на медную электротехническую проволоку до 01.01.1991 г. действовал ГОСТ 2112-71, а затем ГОСТ2112-79 «ПРОВОЛОКА МЕДНАЯ КРУГЛАЯ ЭЛЕКТРОТЕХНИЧЕСКАЯ . Технические условия»
ГОСТ 2112-79 устанавливал технические требования на следующие марки медной проволоки:
ММ — медная мягкая;
МТ — медная твердая;
МС — медная для воздушных линий связи.
В 1990 году взамен ГОСТ 2112-79 разработаны Технические Условия ТУ16.К71-087-90 «ПРОВОЛОКА МЕДНАЯ КРУГЛАЯ ЭЛЕКТРОТЕХНИЧЕСКАЯ. Технические условия». В указанные технические условия включены требования к 2 маркам медной проволоки:
МТЭ — медная твердая для эмалирования
ММЭ — медная мягкая для эмалирования.
С целью обеспечения требований потребителей на рынке кабельной продукции появилась необходимость дальнейшего расширения марок медной электротехнической проволоки. В 2005 году взамен ТУ 16.К71-087-90 разработаны Технические Условия ТУ16-705.492-2005 «ПРОВОЛОКА МЕДНАЯ КРУГЛАЯ ЭЛЕКТРОТЕХНИЧЕСКАЯ. Технические условия».
Технические требования последнего нормативного документа на медную проволоку дополнены еще двумя марками медной электротехнической проволоки из бескислородной меди:
МТД — медная твердая из бескислородной меди;
ММБ — медная мягкая из бескислородной меди.

Настоящие технические условия распространяются на проволоку медную круглую электротехническую, в дальнейшем именуемую «проволока», предназначенную для изготовления проводов, кабелей, шнуров, а также других электротехнических целей, изготавливаемую для нужд народного хозяйства и для поставки на экспорт. Пример записи условного обозначения проволоки марки ММ номинальным — диаметром 1,00 мм при ее заказе и в документации другого изделия:

«Проволока ММ-1,00 ТУ 16-705.492-2005».



1. Технические требования

1. 1 Проволока, поставляемая заказчику по договору, должна соответствовать требованиям настоящих технических условий и изготовляться по технологической документации.

Проволока, изготовляемая на предприятии для использования в кабельных изделиях данного предприятия, должна соответствовать технологической документации.

1.2 Марки и размеры

1.2.1 Проволока изготовляется марок:

·         МТ — медная твердая;

·         ММ — медная мягкая;

·         МС — медная для воздушных линий связи;

·         МТЭ — медная твердая для эмалирования;

·         ММЭ — медная мягкая для эмалирования;

·         МТБ — медная твердая из бескислородной меди;

·         ММБ — медная мягкая из бескислородной меди.

Коды ОКП приведены в приложении А.

1.2.2 Проволока марок МТ, ММ, МТБ, ММБ изготовляется номинальным диаметром от 0,020 до 16,00 мм включительно с предельными отклонениями в соответствии с таблицей 1.



Проволока марок МТЭ и ММЭ изготовляется номинальным диаметром от 0,0125 до 2,80 мм включительно с предельными отклонениями в соответ-ствии с таблицей 2.



Проволока марки МС изготовляется номинальным диаметром от 2,00 до 4,00 мм включительно с предельными отклонениями в соответствии с таблицей 1. В технически обоснованных случаях по согласованию изготовителя и заказчика допускается изготовление проволоки с другими предельными отклонениями.

При поставке проволоки значение номинального диаметра устанавливается при заказе по согласованию изготовителя и заказчика.

Предпочтительный ряд номинального диаметра проволоки приведен в приложении Б. 1.2.3 Овальность сечения не должна выводить размеры проволоки за предельные отклонения по диаметру.

1.2.4 Расчетная, масса м проволоки равна произведению плотности (8890 кг/м3) на площадь поперечного сечения (м2).

1.2.5 Масса отрезка проволоки марок МТ, ММ, МТБ, ММБ и МС должна соответствовать указанной в таблице 3.



По согласованию с заказчиком допускается изготовление проволоки массой, отличной от указанной в таблице 3. Масса отрезка проволоки марок МТЭ и ММЭ на катушке, барабане или в бухте согласовывается с изготовителем эмалированных проводов при заказе с учетом рекомендуемой минимальной массы, указанной в приложении В.

1.2.6 Поверхность проволоки должна быть чистой.

Не допускается на поверхности проволоки марок ММ, ММБ густой синий или фиолетовый цвет.

При арбитражных проверках проволоки марки ММЭ окисленность поверхности не, должна превышать 0,75 г/м2 и сухой остаток не должен превышать значений:

для диаметра до 0,100 мм – 0,05 г/м2;
св. 0,100 до 0,450 мм – 0,1 г/м2;
св. 0,450 до 2,80 мм – 0,5 г/м2.

На поверхности проволоки не допускаются царапины, риски, забоины, заусенцы, раковины, плены и надрывы, а также дефекты, обусловленные технологией производства, — выводящие диаметр за предельные отклонения, указанные в таблицах и 2.

1.2.7 Для изготовления проволоки должна применяться катанка медная по ТУ16-705.491-2001 и другой отечественной и зарубежной нормативной документации. Проволока марок МТЭ и ММЭ должна изготовляться из катанки классов А и Б. Допускается изготовление проволоки из медной заготовки в форме катанки и других возможных полуфабрикатов, изготовленных из меди марки не ниже МО, при условии выполнения всех требований, изложенных в настоящих технических условиях для готовой проволоки.

1.3 Требования к электрическим параметрам

1.3.1 Удельное электрическое сопротивление проволоки постоянному току, пересчитанное на температуру 20° С, должно соответствовать указанному в таблице 4. Значения удельного электрического сопротивления проволоки соответствуют периоду поставки и хранения.



1.3.2 По требованию заказчика электрическое сопротивление проволоки марки МТЭ номинальным диаметром от 0,0125 до 0,025 мм включительно, пересчитанное на м длины и температуру 20° С, должно соответствовать значениям, указанным в таблице 5.



1.4. Требования к механическим параметрам

1.4.1 Временное сопротивление проволоки марок МТ, МТБ и МТЭ и относительное удлинение при разрыве проволоки марок ММ, ММБ и ММЭ должны соответствовать значениям, указанным в таблице 6. Значения относительного удлинения для проволоки марок ММ, ММБ и ММЭ соответствуют периоду поставки и хранения.



Временное сопротивление для проволоки марок ММ,’ММБ и ММЭ и относительное удлинение для проволоки марок МТ, МТБ и МТЭ приведены в таблице 6 в качестве справочного материала.

Для проволоки диаметром от 0,0125 до 0,018 мм включительно временное сопротивление и относительное удлинение не нормируются.

Временное сопротивление проволоки марки МС диаметром до 3,00 мм включительно должно быть не менее 432 Н/мм2 (44 кгс/мм2), а диаметром свыше 3,00 мм — не менее 422 Н/мм2 (43 кгс/мм2). Относительное удлинение при разрыве проволоки марки МС должно быть не менее 1,5%.

Допускается изготовление проволоки номинальным диаметром 0,97-3,00 мм включительно марок ММ, ММБ, ММЭ с относительным удлинением при разрыве, приведенным в таблице 7, и проволоки марки МТБ ‘с временным сопротивлением, приведенным в таблице 7, изготовленной из заготовки медной для волочения номинальным диаметром 8,0 мм.



1.4.2 Проволока марок МТ, МТБ и МС номинальным диаметром от 1,00 до 6,00 мм включительно должна без разрушения выдерживать перегибы, число которых указано в таблице 8.



Число перегибов для проволоки номинальным диаметром менее 1,00 и более 6,00 мм, а также для проволоки марок МТЭ, ММЭ, ММ и ММБ не нормируется.

Проволока марки ММЭ номинальным диаметром от 0,160 до 2,80 мм включительно должна выдерживать навивание на стержень диаметром, равным номинальному диаметру проволоки, а марки МТЭ — двойному номинальному диаметру проволоки. Проволока марки МС должна выдерживать навивание на стержень диаметром, равным номинальному диаметру испытываемой проволоки.

1.4.3 Проволока (подтяжка), предназначенная для последующего волочения, в том числе для эмалированных проводов тонких и тончайших размеров, не должна иметь обрывов при волочении до диаметра, согласованного между заказчиком и изготовителем. Методика технологического испытания проволоки (подтяжки) должна быть согласована между заказчиком и — изготовителем при заказе.

3. Методы контроля

3.1 Все испытания и измерения, если нет особых указаний по их проведению, проводят в нормальных климатических условиях по ГОСТ 15150-69.

Внешний осмотр проводят без применения увеличительных приборов.

3.2 Измерение диаметра проволоки и овальности сечения (п. п. 1.2.2, 1.2.3) проводят по ГОСТ 12177-79. При определении дефектов на поверхности проволоки (п. 1.2.6) внешним осмотром определяют наиболее глубокий дефект. Производят зачистку участка проволоки в месте дефекта до его исчезновения. Измеряют диаметр проволоки в месте зачистки. Измеренное значение не должно выходить за нижнее предельное отклонение от номинального диаметра.

При проверке овальности проводят измерения в трех местах на расстоянии не менее 250 мм друг от друга, при этом определяют наибольший и наименьший размеры в каждом сечении. Каждое измеренное значение не должно выходить за предельные отклонения от номинального диаметра.

3.3 Определение массы отрезка проволоки (п. 1.2.5) проводят на весах для статического взвешивания среднего класса точности или лабораторных, общего назначения с погрешностью, регламентированной ГОСТ 29329-92 или ГОСТ 24104-2001 соответственно.

Массу отрезка проволоки на катушке, барабане или в контейнере определяют как разность между измеренной массой брутто и расчетной массой катушки, барабана или контейнера без проволоки.

3.4 Проверку проволоки на соответствие требованию по качеству поверхности (п. 1.2.6) проводят внешним осмотром.

Для проволоки марок МТЭ и ММЭ количество сухого остатка и окисленность на поверхности при арбитражных проверках определяют по методикам, приведенным в приложениях Г и Д.

3.5 Определение удельного электрического сопротивления и электрического сопротивления проволоки (п. п.1.3.1, 1.3.2) проводят по ГОСТ 7229-76. Испытания проводят не менее чем на трех образцах проволоки. За окончательный результат принимают среднее арифметическое значение трех измерений. Расчет удельного электрического сопротивления проводят по фактическому сечению проволоки, диаметр которой определяют в соответствии с п.3.2.

3.6 Определение временного сопротивления и относительного удлинения при разрыве (п. 1.4.1) проводят по ГОСТ 10446-80. Испытания проводят не менее чем на трех образцах проволоки с расчетной длиной 200 мм. За окончательный результат принимают среднее арифметическое значение трех измерений.

3.7 Испытание проволоки на перегиб (п. 1.4.2) проводят не менее чем на трех образцах проволоки по ГОСТ 1579-93. За окончательный результат принимают среднее арифметическое — значение трех измерений. Испытание проволоки номинальным диаметром до 3,00 мм включительно проводят с натяжением (19,6±2) Н (2±0,2) кгс. Предельные отклонения радиуса закругления зажимов должно быть ±0,05 мм.

3.8 Испытание проволоки марок МТЭ, ММЭ и МС на навивание (п. 1.4.2) проводят по ГОСТ 10447-93. Проводят внешний осмотр поверхности.

Признаком того, что образец выдержал испытание, служит отсутствие на поверхности после навивания расслоений, трещин, надрывов, изломов, видимых при внешнем осмотре. При арбитражных проверках допускается применение увеличительных приборов до 10х.

3.9 Проверку маркировки и упаковки (п. п. 1.5, 1.6) проводят, внешним осмотром.. Качество намотки проволоки на катушки, барабаны, в бухты и контейнеры (п. 1.6.2) проводят внешним осмотром и измерением линейкой по ГОСТ 427-75.

4. Транспортирование и хранение

4.1 Транспортирование и хранение проволоки должно соответствовать требованиям ГОСТ 18690-82.

4.2 Условия транспортирования проволоки в ча-сти воздействия климатических факторов должны соответствовать условиям 4 по ГОСТ 15150-69.

4.3 Условия хранения проволоки марок МТЭ и ММЭ должны соответствовать условиям 1 по ГОСТ 15150-69, марок МТ, ММ, МТБ, ММБ и МС — условиям 2 по ГОСТ 69.

5. Гарантии изготовителя

5.1 Изготовитель гарантирует соответствие проволоки требованиям настоящих технических условий при соблюдении условий транспортирования и хранения.

5.2 Гарантийный срок хранения проволоки марок ММ, МТ, МТБ, ММБ и МС — 6 месяцев со дня изготовления, а марок ММЭ и МТЭ — 15 дней. По истечении гарантийного срока хранения проволока может использоваться потребителем после перепроверки по тем. показателям, которые являются определяющими для дальнейшего применения.

В чем разница: Медные трубки

Тип K, тип L или тип M?

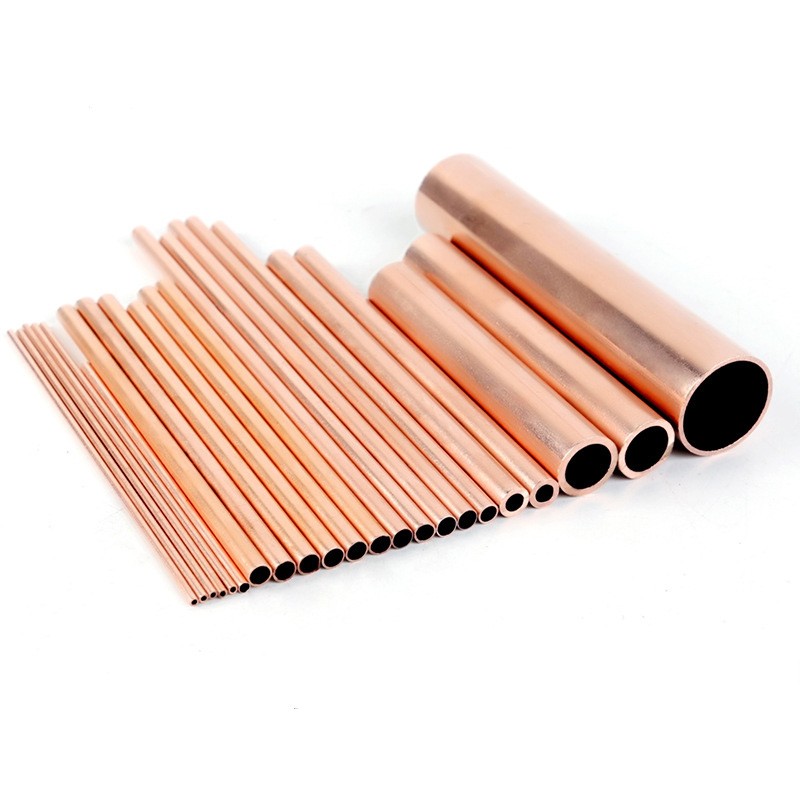

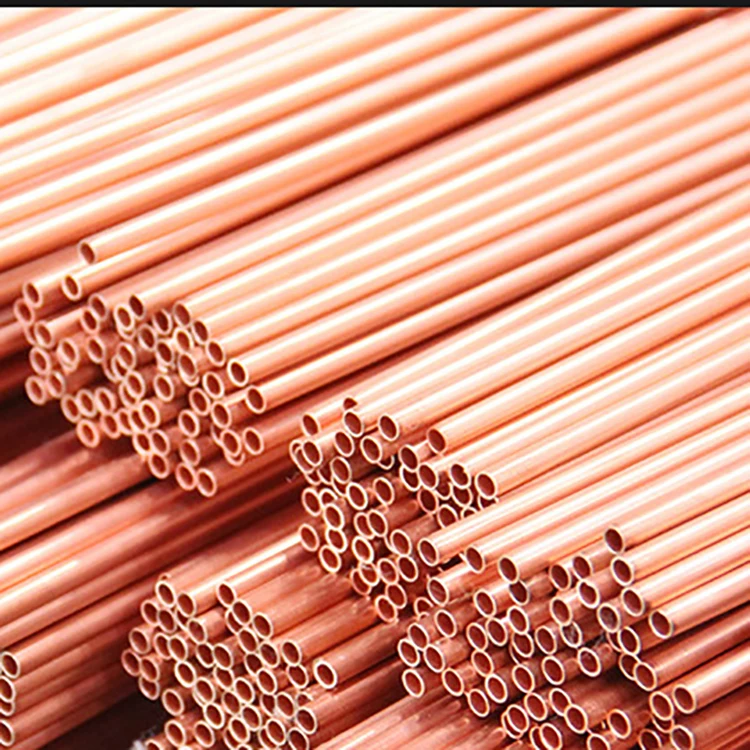

Несмотря на неизбежный рост популярности пластмасс, медные трубы по-прежнему являются традиционным выбором для сантехники в жилых помещениях. Медные трубы, продаваемые прямыми секциями или в рулонах (фото ниже), доступны в различных диаметрах и семи различных весовых категориях. Только три из них — тип К, тип Л и тип М — обычно используются для водопроводных сетей. Четвертый тип — слив, слив и вентиляция (DWV) — все еще можно найти во многих старых домах. Но из-за стоимости его использование, вероятно, сокращается.

Все изделия изготовлены из меди чистотой 99,9 % в соответствии со стандартами Американского общества испытаний и материалов. Наружные диаметры на 1⁄8 дюйма больше номинальных размеров. То есть 1⁄2 дюйма. трубка имеет внешний диаметр 5/8 дюйма. Чем отличается трубка типа M 1/2 дюйма? трубки и типа L 1/2 дюйма. трубка? Толщина стенки, которая в свою очередь влияет на внутренний диаметр, водопроницаемость и номинальное внутреннее рабочее давление. Например, 1⁄2 дюйма. Тип М, самый легкий, имеет внутренний диаметр 0,567 дюйма и толщину стенки 0,028 дюйма. Тип L, следующий по тяжести, имеет внутренний диаметр 0,545 дюйма и толщину стенки 0,40 дюйма. Тип К, самый тяжелый из трех, имеет внутренний диаметр 0,527 дюйма и толщину стенки 0,049 дюйма.дюйм

Хотя эти приращения могут показаться небольшими различиями, они значительно изменяют физические характеристики трубок. Внутреннее рабочее давление типа К 1/2 дюйма. трубы, например, на 80% больше, чем у типа М. Однако эта разница не составляет гору бобов для бытового водопровода, потому что рабочее давление очень низкое.

Медные трубы доступны как в твердом, так и в мягком состоянии. Твердая медь, которую в промышленности называют тянутыми трубами, продается прямыми отрезками длиной до 20 футов. Мягкая или отожженная медь продается в рулонах длиной до 100 футов (тип М недоступен в рулонах). Трубки для гибки также доступны в прямых отрезках. Одним из преимуществ использования катаной меди является то, что в долгосрочной перспективе не потребуется столько паяных соединений. Кроме того, согласно Руководству по медным трубам, опубликованному Ассоциацией развития меди, мягкие медные трубы более устойчивы к повреждениям от замерзания и оттаивания (полную информацию о медных трубах можно найти на веб-сайте ассоциации www. copper.org). ).

Как Международный кодекс по сантехнике (опубликованный Советом по международным нормам), так и старый Единый кодекс по сантехнике (UPC) допускают использование труб типа M для водоснабжения и распределения воды внутри здания. Однако UPC не разрешает использовать тип M под землей внутри здания (например, в плите). Там по кодексу должен использоваться тип L. Для систем отопления, на которые распространяются отдельные механические нормы, во многих случаях допускается тип M, но, как всегда, рекомендуется свериться с местными нормами. (Отличный обзор IPC и UPC можно найти в книге Redwood Kardon and Jeff Hutcher Code Check Plumbing; The Taunton Press, 19.99).

Более тяжелые трубы стоят дороже, но могут обеспечить более длительный срок службы

Местная практика и постоянное ощущение, что чем тяжелее, тем лучше, часто побуждают сантехников и строителей использовать тип L или даже тип K там, где разрешен тип M. Иногда такое использование подтверждается опытом. Хотя медь устойчива к коррозии, существуют условия, которые не нравятся медным трубкам. К ним относится жесткая колодезная вода; мягкая кислая вода; чрезмерная скорость воды или турбулентность в трубопроводе; слишком много флюса при монтаже; и то, что Ассоциация развития меди называет «агрессивными почвенными условиями». Те, у кого возникли проблемы с тонкостенными трубками, могут перейти на тип L или тип K для увеличения срока службы.

Распознать, что вы покупаете, должно быть легко. Название производителя, страна происхождения и тип трубки выгравированы на трубе для облегчения идентификации. Кроме того, жесткие трубки типов K, L и M имеют цветовую маркировку. Печать зеленого цвета на трубках типа K; синий на типе L; и красный на типе М. Как и следовало ожидать, чем тяжелее трубка, тем выше стоимость. Цены, указанные дистрибьютором в Массачусетсе, показывают тип K 1⁄2 дюйма. трубка стоит примерно на 25% больше, чем тип L, что, в свою очередь, примерно на 25% больше, чем тип M. В 1/2 дюйма. мягкая трубка, разница в цене между типом L и типом K составляла всего около 15%.

Несмотря на правила насечки и цветового кодирования, маркировка может сбивать с толку и даже вводить в заблуждение. Купил 25 футов. рулон трубки с маркировкой «1⁄2 дюйма. L трубы общего назначения» из Home Depot в Коннектикуте прошлым летом только для того, чтобы обнаружить, что толщина ее стенки составляет чуть более половины от того, что тип L должен быть по отраслевым стандартам (0,022 дюйма против 0,040 дюйма). Поэтому я позвонил производителю, Anderson Barrows, и спросил, что происходит. Представитель службы поддержки клиентов сказал, что конкретная толщина стенки соответствует тому, что Андерсон Бэрроуз называет трубкой «CTF», то есть трубкой общего или служебного назначения. Поскольку в отрасли существует определенная специфика в отношении того, какой тип трубок следует использовать для какой цели, можно только догадываться, для чего предназначен CTF. Андерсон Бэрроуз говорит, что с тех пор он изменил свою маркировку.

Медные трубы доступны в виде прямых отрезков и в рулонах.

Большинство медных труб, используемых в сантехнике жилых помещений, представляют собой прямые участки типа M или типа L, такие как эти образцы. Рулонные трубы типа L более мягкие.

Руководство для домовладельца, как самостоятельно починить

Будучи домовладельцем, вы, возможно, не ожидали, что узнаете о различных типах медных труб, но вот!

Всегда полезно ознакомиться с компонентами вашего дома. Это может помочь предотвратить ошибки и непредвиденные расходы или, по крайней мере, вооружить вас достаточными знаниями для поиска решений, если вы столкнетесь с проблемами (например, с протечкой трубы).

Медные трубы (также известные как медные трубы) популярны в современных американских домах. Итак, велика вероятность, что в вашем доме есть медная сантехника. Их основная функция — перекачивать питьевую воду (она же ваша повседневная питьевая вода). Они также широко используются в бытовой технике, такой как кондиционеры и холодильники.

Эти трубы крепкие, надежные и (по крайней мере, во Флориде) могут прослужить почти 70 лет ! Однако их долговечность зависит от типа вашей трубы. Ваше местоположение также играет важную роль, потому что в некоторых городах уровень кислоты в воде выше. Чем выше уровень кислотности в данной области, тем быстрее ваши трубы будут подвергаться коррозии.

СВЯЗАННЫЕ: ПОНИМАНИЕ, РАСПОЗНАВАНИЕ И СНЯТИЕ МАТЕРИАЛЬНОЙ ПРОВОДКИ: ВАШЕ ПОЛНОЕ РУКОВОДСТВО

Различные типы медных труб

М.Л.К. Это потому, что типы медных труб, которые вы чаще всего видите в доме:

• Тип M
• Тип L
• Тип К

Когда дело доходит до меди, вы найдете либо жесткие, либо мягкие материалы. Жесткий медный трубопровод может иметь длину от 10 до 20 футов. Мягкая медь сгибается, и вы обычно видите ее свернутой на полке хозяйственного магазина.

Итак, здесь есть над чем подумать: вам нужны мягкие или жесткие медные трубы? Как долго это должно быть? Для чего он будет использоваться?

Как только вы сможете различать типы медных труб, вы поймете, какую из них вам нужно купить (или починить). И не волнуйтесь — это довольно просто! Вот как вы можете определить, есть ли у вас медная труба M, L или K.

СВЯЗАННЫЕ: ЧТО ВАМ НУЖНО ЗНАТЬ О ОЦИНКОВАННЫХ ТРУБАХ

Медная труба типа M

Медные трубы M будут вашим самым тонким вариантом (около 0,032 дюйма на трубе 3/4″), а также самым дешевым. Обычно вы можете определить, какие из них относятся к типу M, по красной маркировке снаружи.

Из-за более хрупкого внешнего вида медные трубы М не подходят для некоторых применений. Сила и траектория воды могут быть слишком мощными, а значит, медь с большей вероятностью выйдет из строя. Однако с ним гораздо проще работать, и его часто выбирают в домашних условиях

для систем отопления, вакуумных систем и бытового водоснабжения. Тонкая медь отлично подходит для внутренних труб , потому что с ней легче всего манипулировать, что делает ее идеальной для прохода сквозь стены вашего дома.

Вы можете найти тип M в бухтах (мягкие трубы) или в прямых трубах (жесткие трубы). Это самый доступный вариант, но они также могут не прослужить так долго, как другие типы, особенно в зависимости от кислотности вашей местной воды.

ОТНОСИТЕЛЬНО: РАЗРЕЗАЕМЫЕ ФЕРМЫ ДЛЯ МАНСАРДА 101

Медная труба типа L

Это вариант средней толщины около 0,045 дюйма для трубы диаметром 3/4 дюйма. Она толще медных труб типа M, но тоньше медных труб типа K. Вы сразу узнаете его по синей маркировке.

Как и трубы типа M, трубы L бывают гибкими и жесткими. Из-за этого и его плотного внешнего вида вы можете использовать его как для наружной, так и для внутренней сантехники. Для наружного использования вы можете использовать его для противопожарной защиты (например, спринклеры) или некоторых систем отопления, вентиляции и кондиционирования воздуха.

Медные трубы типа L известны своей способностью заменять старые водопроводы. Поскольку они толще, чем M-трубы, они не подвержены коррозии или образованию язв, что делает их идеальным решением для старых или протекающих труб.

Медные трубы типа L являются самыми популярными из-за большого количества вариантов. Кроме того, они не сломают банк! Обычно они служат дольше, чем трубы типа M, даже если у вас кислая или жесткая вода.

СВЯЗАННЫЕ: ЧТО ТАКОЕ ЗАЩИТА GFCI

Медная труба типа K

Из обычных медных труб тип K является наиболее плотным, его толщина составляет около 0,065 дюйма на трубе диаметром 3/4″. Вы узнаете его по зеленой маркировке снаружи.

Они используются в основном для ваших основных подземных водопроводов, коммерческих установок и систем отопления, вентиляции и кондиционирования воздуха. Если вы видели медную трубу снаружи дома или здания, выходящую из-под земли, мы можем почти гарантировать вам, что это медная труба типа K.

Тип K может выдержать практически все, включая сильное давление воды и даже распределение масла. Они могут прослужить до 100 лет, и вы даже можете найти трубы из мягкой меди K!

Благодаря своей прочности и надежности этот тип труб является самым дорогим, поэтому они в основном используются в коммерческих целях или в ситуациях, когда требуется максимальная долговечность.

СВЯЗАННЫЕ: СКОЛЬКО СТОИТ ДОМАШНЯЯ ИНСПЕКЦИЯ ВО ФЛОРИДЕ?

Медная труба DWV

И, наконец, у нас есть медная труба DWV. Сначала вы можете принять DWV за трубу M, но ее легко отличить по желтой маркировке и, как правило, по размеру.

DWV расшифровывается как Drain-Waste-Vent, потому что именно для этого они и используются. Современное строительство предпочитает использовать пластиковый ПВХ. для дренажных и вентиляционных систем. Их становится все труднее найти в новых домах. Мы будем иногда видеть их в старых домах, но часто как часть канализационной системы, включающей чугунные трубы.

СВЯЗАННЫЙ: КАК ВЫ МОЖЕТЕ СЭКОНОМИТЬ ДЕНЬГИ НА СТРАХОВАНИИ ДОМА С ПРОВЕРКОЙ СНИЖЕНИЯ ВЕТРА

Как исправить

Любой   Утечка медной трубы

Теперь, когда вы знаете, какие трубы есть какие, давайте поговорим о том, как устранить простую утечку.

Как вы уже догадались, внутренние утечки, скорее всего, будут типа M или L. Но прежде чем бежать в Home Depot за заменой линии, давайте сначала посмотрим на предупреждающие знаки и их значение:

• Зеленая коррозия:
  Это явление известно как «патина» и представляет собой медную версию ржавчины. Это процесс окисления, который может быть вызван химией воды или воздуха или просто тем, что ваша трубка устарела.
• Вода: Вода вытекает только из соединения или вода покрывает всю трубу? Первое означает, что вам, возможно, просто нужно «потеть» трубку (подробнее об этом через секунду) или использовать другую форму ремонта на соединении, а второе означает, что вам нужна замена трубы.
• Водяные пятна на стене/потолке: Ваша труба может просто нуждаться в пайке (т. е. «потеть») в месте соединения, но это также может означать, что трубу необходимо заменить.

При сильной зеленой коррозии лучше всего заменить медные трубы. Однако, если вы просто заметили небольшую утечку, все, что вам нужно сделать, это пропотеть (или припаять) трубы.

Также доступны нажимные и компрессионные фитинги для выполнения водонепроницаемых соединений на трубах, которые не требуют пайки/потения и огня.

Вот отличное видео о том, как это сделать!



Готовы к осмотру дома во Флориде?

Свяжитесь с нами, чтобы получить предложение!

4 вида медных труб и фитингов

Перейти к содержимому

Трубки и фитинги для ОВКВ

Медные трубки и фитинги, используемые в системах кондиционирования и охлаждения, разработаны и обработаны для ОВКВ и часто заправлены азотом. Азот поддерживает чистоту и сухость трубок, предотвращая окисление/коррозию. Этот тип трубок используется для подачи горячей и холодной воды, а также для линий хладагента в системах отопления, вентиляции и кондиционирования воздуха.

Мягкая медная трубка

Мягкая медная трубка легко сгибается, и ее можно протолкнуть вокруг препятствий и конструкции. Говорят, что такая медь отожжена. В мире металлургии медь, латунь и серебро медленно охлаждаются на воздухе, поэтому они остаются в таком состоянии, чтобы их можно было формировать или формировать определенным образом. Это дороже, когда он отожжен. Этот тип меди используется в сплит-системах HVAC и тепловых насосах. Они легко развальцовываются для соединений.

Трубки из закаленной меди

Трубки из закаленной меди используются для водопроводов, коммерческого охлаждения и ОВКВ. Этот тип трубок соединяется с помощью рифленых, компрессионных, гофрированных или потовых соединений. Прогоны в основном прямые, за исключением тех мест, где они должны изгибаться, чтобы обойти конструкцию. Для выполнения изгиба используются локтевые фитинги.

Калибровка медных трубок

Медные трубки обычно бывают мягкими или жесткими.

Тип K является самым толстым из типов и часто используется под землей. Он покрыт или может быть покрыт полиэтиленовым покрытием. Обычно он доступен в виде жесткотянутых прямых секций и в отожженных рулонах.

Тип L тоньше, чем тип K, и используется для водоснабжения и напорных систем. Этот тип также доступен в отожженных рулонах.

Тип M тоньше, чем тип L, и используется при низком давлении. Он доступен в основном в жестких прямых участках.

Тип DWV — это самая тонкая из всех медных трубок, которая используется в таких областях, как канализация, вентиляция и дренаж. Так же, как тип M, этот тип доступен в жестких прямых участках.

Медная трубка номинального размера

Трубки этого типа не используются с хладагентами HVAC и могут использоваться в качестве дренажа, водопровода и устройств с минимальным давлением. Он бывает твердым и мягким. Внешний диаметр (НД) на 1/8 дюйма больше внутреннего диаметра. Все фитинги должны соответствовать номинальному или внешнему диаметру. Фитинги не должны подходить друг к другу, так как это приведет к утечкам и потере давления.

Другие типы трубок

Помимо медных трубок существуют и другие типы. Алюминиевые, стальные, нержавеющие и пластиковые трубы используются в системах отопления, вентиляции и кондиционирования воздуха и холодильных установках. Используются алюминиевые змеевики и трубопроводы хладагента. Использование нержавеющей стали можно увидеть в некоторых типах воздуховодов и стенок механических частей в системе HVAC. Пластиковые трубы или ПВХ имеют свои преимущества и недостатки. Он обладает определенными термозащитными свойствами и с ним нельзя смешивать металлическую фурнитуру. Преимущества включают универсальность использования/применения и минимальную коррозию.

Изучение и приобретение навыков развальцовки, соединения, сгибания, пайки и пайки труб в системе ОВКВ является одним из навыков, которыми должен овладеть любой специалист по ОВКВ.

Фил Харрисон Стоуэрс, бакалавр педагогических наук, магистр медицины, писатель, живущий в Гейнсвилле, штат Джорджия. Он пишет статьи о SEO для некоммерческих, коммерческих и некоммерческих предприятий. Его статьи появились на ряде веб-сайтов по всему миру и включают работы, связанные с HVAC, строительством, напольными покрытиями, хиропрактикой, экологическими проблемами, политической деятельностью и ростом некоммерческого бизнеса. Узнайте больше о нем, перейдя на его персональный сайт www.philstowers.com.

Поиск:

Последние сообщения

• Разумные стратегии предотвращения пожаров, вызванных обогревателями
• Верные или ложные вопросы HVAC, которые помогут вам подумать
• Почему вы должны использовать программируемый термостат
• 10 способов убедиться, что в вашем доме тепло зимой
• 8 способов помочь животным дышать легче

Архив

• Февраль 2018 г.
• Январь 2018 г.
