Шина медная гибкая 100*1*4*2000 (☑)
Главная → Шкафы 19 → Медные шины заземления и проводники заземления → Гибкая шина → RC19 LE100.4
Бренд:
RC19
В наличии:
Пост. 1-3 дня
Центр. склад:
Ожидается
Оцени!
Код товара:
37534
Артикул:
LE100.4
- Описание
- Сопутствующие товары
- Отзывы
Описание и Характеристики Шина медная гибкая 100x1x4x2000 купить в интернет-магазине «Анбик»

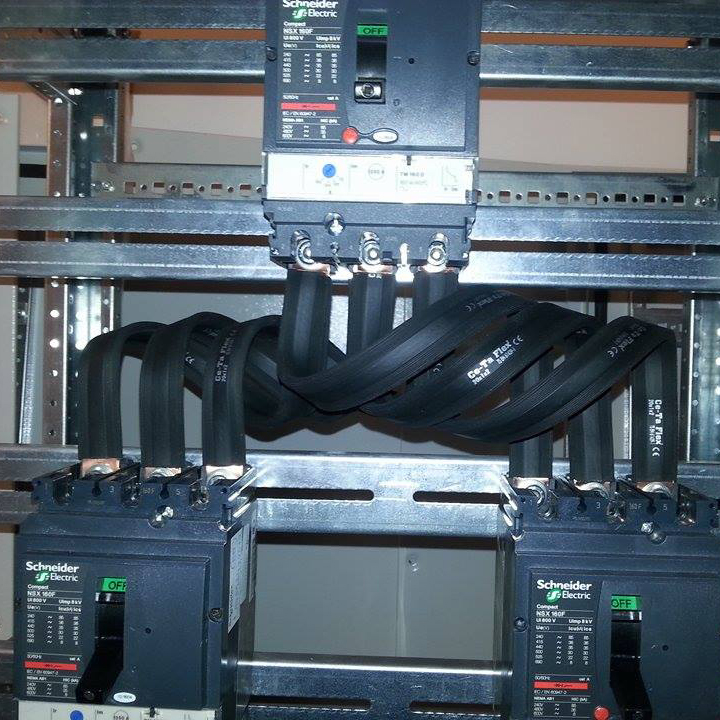

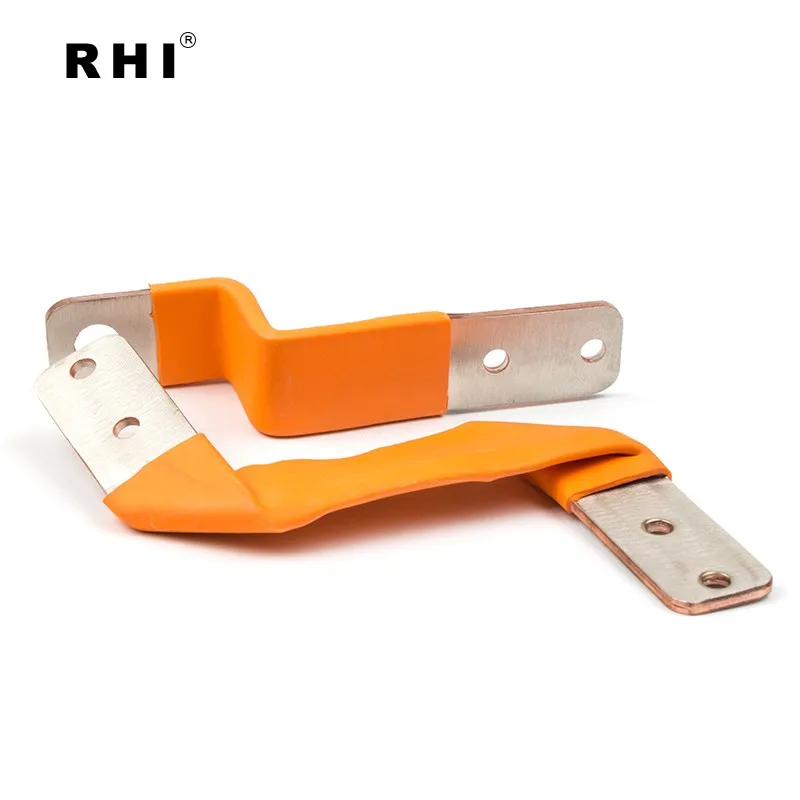

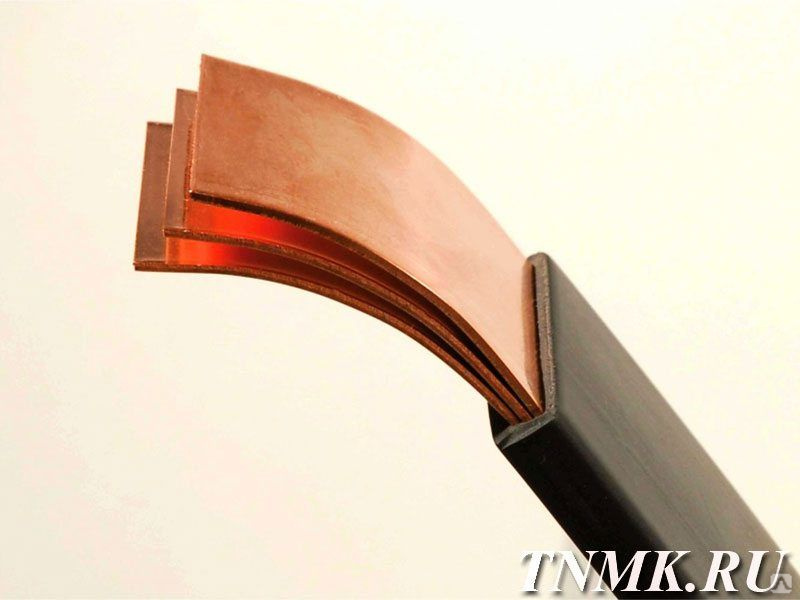

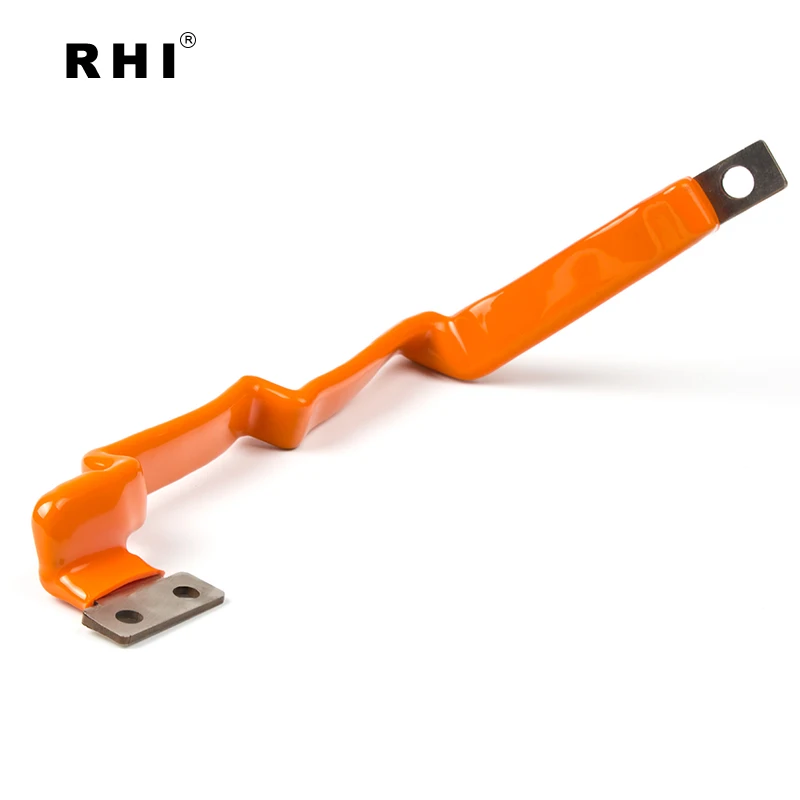

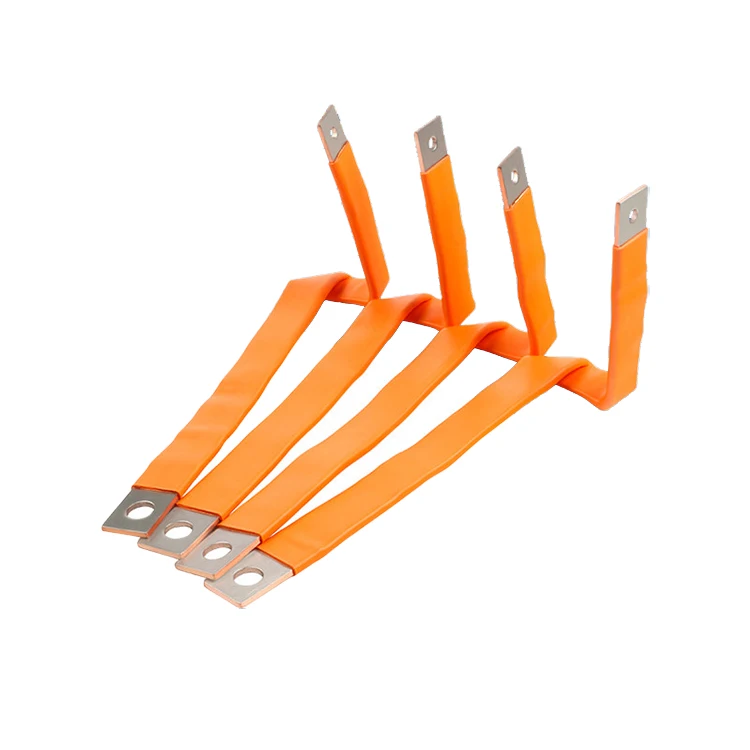

Шина медная гибкая изолированная представляет собой пакет свободно уложенных, не скрепленных между собой медных пластин, упакованных в монолитную ПВХ-изоляцию с высоким электрическим сопротивлением. Гибкая изолированная шина изготавливаются из нескольких слоев тонкого проводника электролитической меди и ПВХ-изоляции с высоким электрическим сопротивлением. Медная изолированная шина применяется для распределения и передачи электроэнергии во всех типах низковольтных установок для всех типов присоединений в случаях, когда нужна повышенная гибкость, эстетика шкафа, а также при работе в коррозионных условий.
Особенно гибкая шина удобна для монтажа прямо на объекте без использования шиногибов и использования в качестве шинных компенсаторов для соединения шинопроводов и выводов трансформатора (шинные компенсаторы). Легко принимают требуемую форму. Ускоряют процессы сборки и демонтажа и позволяют улучшить внешний вид схем, собранных в распределительных шкафах. Повышают надежность системы и безопасность.
Характеристики
| Длина | 2000 мм |
| Изолированный | Да |
| Номинальный ток длительной нагрузки Iu | 1985 А |
| Величина шага | 10 мм |
| Количество фаз | 1 |
Габаритные размеры:
- Длина шины – 2000 мм
- Толщина пластин –1 мм
- Ширина пластин – 100 мм
- Количество пластин – 4 шт
Купить Шина медная гибкая 100x1x4x2000 в компании ANBIK по привлекательной цене.
Шина медная гибкая 100x1x4x2000: полное описание, характеристики, отзывы покупателей, фотографии. Широкий выбор на сайте anbik.ru
| Медные шины заземления и проводники заземления | ||||||||
|---|---|---|---|---|---|---|---|---|
| 00881 | Комплект заземления для 19 монтажного оборудования (0.3м – 6 шт., 0,4 м – 2 шт. гайка М6 – 16 шт ) CZ-6-0,5 RC19 | 548,16 | 514,94 | шт |
| |||
| 02014 | RC19 PZ-2.5-1500 Провод заземления для 19 дюймового монтажного оборудования 1,5 м сечение 2,5 мм2 оконцованный клеммы М6-М6 | 111,14 | 107,66 | шт |
| |||
| 06242 | Изолятор SM25 (А) с болтом М6 | 37,44 | 35,36 | шт |
| |||
| 27945 | RC19 PZ-4-500 Провод заземления медный желто-зеленый, кольцо-кольцо 0. 50м, сечение 4 мм2 (без крепежа) | 112,27 | 104,12 | шт |
| |||
| 24962 | Комплект проводов заземления для шкафа ШРН, универсальный ЦМО | 459,94 | 439,21 | шт |
| |||
| Напольные шкафы телекоммуникационные | ||||||||
| 07165 | Шкаф серверный телекоммуникационный 19″ напольный, 32U 600x800x1610мм ШхГхВ, дверь стекло, серый RAL 7035 (3 места), RC19 | 37’527,00 | 36’037,50 | шт |
| |||
| 29112 | ТЕЛКОМ ТС-22. 6.10-СП Шкаф 22U 600x1000x1098мм (ШхГхВ) телекоммуникационный 19″ напольный, передняя дверь стекло – задняя дверь перфорация, цвет черный (RAL9005) | 33’850,00 | 31’397,00 | шт |
| |||
| Серверные стойки 19 дюймов | ||||||||
| 06112 | Серверная стойка 19 двухрамная 16U 600х800 В=720 мм., RC19 | 8’186,30 | 7’967,99 | шт |
| |||
| 06080 | Серверная стойка 19 двухрамная 24U 600х800 В=1220 мм. RC19 | 8’215,68 | шт |
| ||||
| Серверный корпус | ||||||||
| 06182 | Cabeus CL-155 Корпус cерверный 19″ 1U, RM (ДxШxВ)мм: 550x430x44.5, 1×5.25″+2×3.5″HDD или 4×3.5″HDD, без блока питания | 7’413,75 | 6’929,25 | шт |
| |||
| Защищенные телекоммуникационые шкафы всепогодные напольные ШТВ укомплектованные | ||||||||
| 31088 | ШТВ-2-30. 10.9-К3А3-ТК ЦМО Шкаф всепогодный напольный укомплектованный 30U (Ш1000 х Г900) с эл. отсеком, комплектация ТК-IP55 | 440’673,00 | 420’806,16 | шт |
| |||
Отзывы LE100.4 RC19
Отзывы о компании Анбик на Яндекс картах
Анбик РК на карте Москвы — Яндекс.Карты
Похожие товары
Шина медная гибкая 160*1*10*2000
83 616,00 ₽/шт
В корзину
Шина медная гибкая 120*1*12*2000
76 958,70 ₽/шт
В корзину
Шина медная гибкая 120*1*10*2000
61 272,90 ₽/шт
В корзину
Шина медная гибкая 100*1*12*2000
60 729,50 ₽/шт
В корзину
Шина медная гибкая 100*1*10*2000
52 130,00 ₽/шт
В корзину
Шина медная гибкая 100*1*8*2000
43 517,50 ₽/шт
В корзину
Шина медная гибкая 80*1*10*2000
40 680,90 ₽/шт
В корзину
Шина медная гибкая 100*1*6*2000
34 955,70 ₽/шт
В корзину
Шина медная гибкая 80*1*8*2000
33 770,10 ₽/шт
В корзину
Шина медная гибкая 63*1*10*2000
31 853,90 ₽/шт
В корзину
Шина медная гибкая 100*1*5*2000
30 630,60 ₽/шт
В корзину
Шина медная гибкая 80*1*6*2000
26 910,00 ₽/шт
В корзину
Преимущества
Комплексные поставки сетевого оборудования с честными сроками поставки.
|
Срочная доставка заказа от 3 часов в г.Москва и Московской области. Собственный грузовой транспорт это оптимальное решение для доставки крупногабаритных и комплексных заказов сетевого оборудования по Москве и Московской области. Доставка в Санкт-Петербург, Ростов-на-Дону, Екатеринбург, Новосибирск, Нижний Новгород, Казань, Красноярск, Омск, Томск, Самара, Уфа, Воронеж, Пермь, Волгоград, Краснодар и другие города России и стран СНГ осуществляем через 7 транспортных компаний для доставок грузов. |
|
|
Под собственной маркой RC19 производим в России и Беларуси телекоммуникационное и кабеленесущее оборудование и поставляем под маркой RC19 товары импортированные нами из Китая |
|
|
Два склада в Москве рядом с метро Каширская с большой номенклатурой телекоммуникационных напольных и настенных шкафов , кабельных лотков и электротехнических комплектующих. |
|
|
Надежная компания с более чем 10 летним опытом работы на рынке сетевого и кабеленесущего оборудования. Весь товар сертифицирован и является подлинным. |
|
|
Ценовая политика компании с особыми скидками для торговых, монтажных и инжиниринговых организация. Исключительно интересные цены в 3 колонке для постоянных клиентов. |
Прямые поставки из Китая модулей вентиляторных, осевых вентиляторов, стоек 19 дюймов и медных 19 дюймовых шин .Оставить заявку

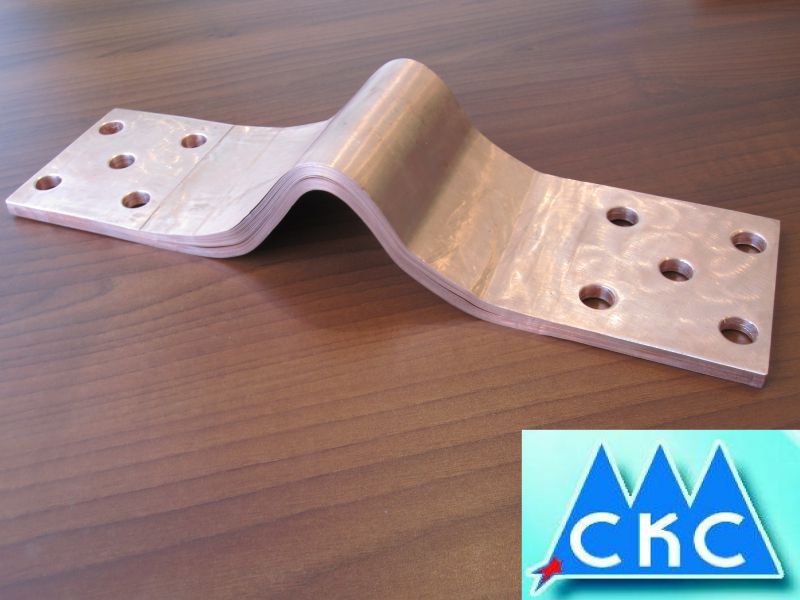

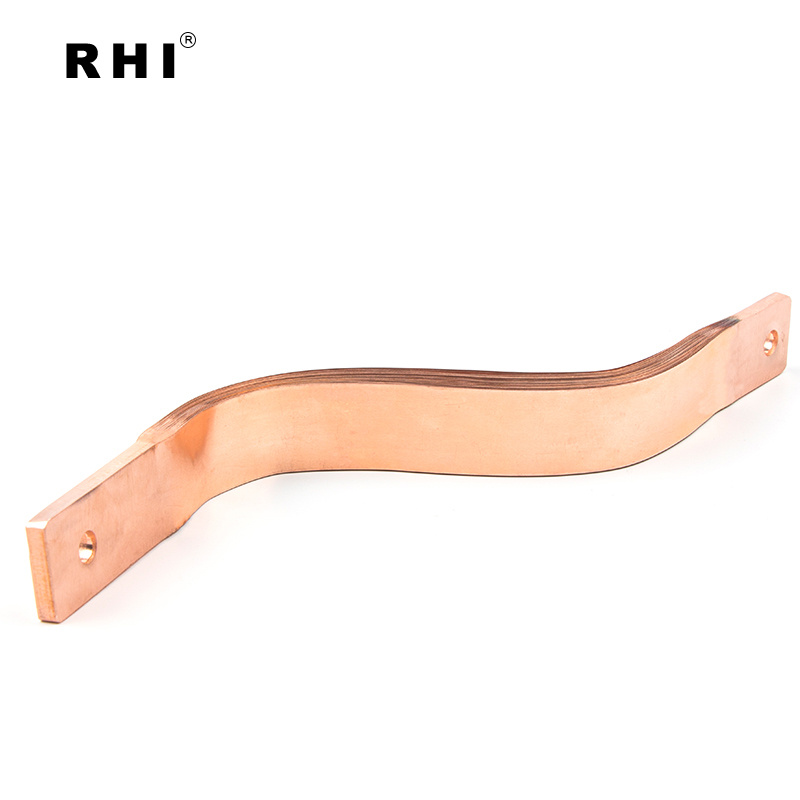

Гибкая медная шина из пластин
от А до Я

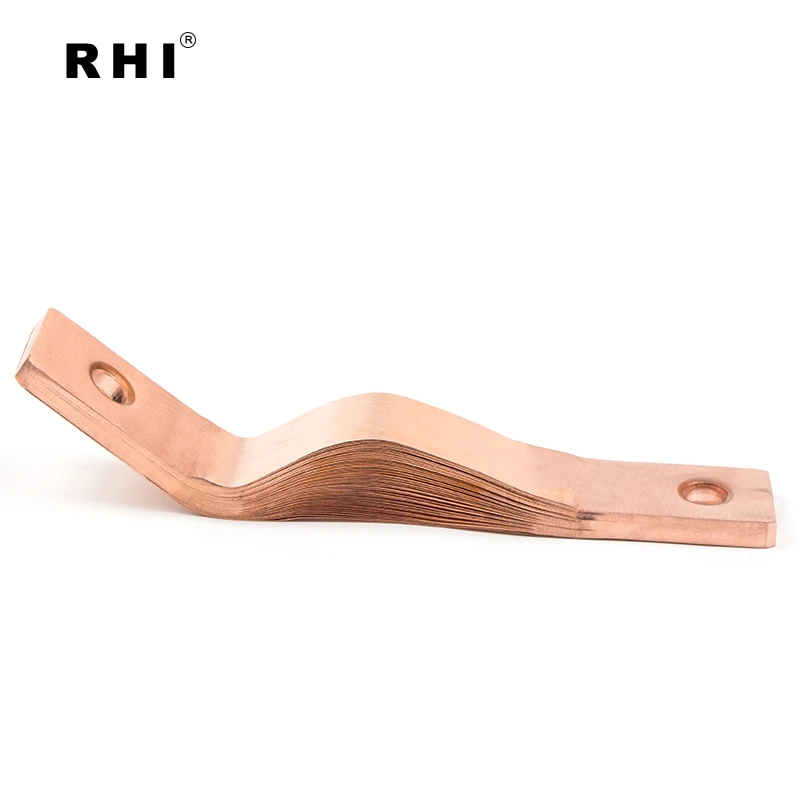

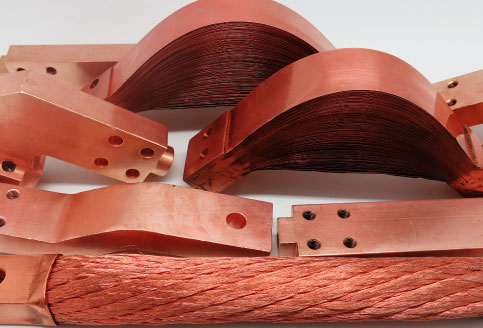

Гибкие шины из медных пластин изготавливаться из запрессованных
сварных или заклепанных медных лент. Гибкие медные шины набраны из множества
одиночных лент, толщина которых варьируется от 0,1 до 0,5 мм.
По запросу
клиента и в зависимости от дальнейшего применения наконечники или вся шина могут
быть покрыты серебром, оловом, или никелем.
| No. | Сечение мм2 | DC * | размеры контактной поверхности | ||
| A | B | S | |||
| PE 20 | 80 | 377 | 20 | 20 | 5 |
| PE 21 | 100 | 421 | 20 | 20 | 6 |
| PE 22 | 120 | 464 | 20 | 20 | 7 |
| PE 23 | 140 | 505 | 20 | 20 | 8 |
| PE 24 | 160 | 545 | 20 | 20 | 9 |
| PE 25 | 180 | 584 | 20 | 20 | 10 |
| PE 40 | 200 | 669 | 40 | 40 | 5 |
| PE 41 | 240 | 741 | 40 | 40 | 6 |
| PE 42 | 280 | 809 | 40 | 40 | 7 |
| PE 43 | 320 | 874 | 40 | 40 | 8 |
| PE 44 | 360 | 937 | 40 | 40 | 9 |
| PE 45 | 400 | 997 | 40 | 40 | 10 |
| PE 50 | 250 | 810 | 50 | 50 | 5 |
| PE 51 | 300 | 895 | 50 | 50 | 6 |
| PE 52 | 350 | 975 | 50 | 50 | 7 |
| PE 53 | 400 | 1052 | 50 | 50 | 8 |
| PE 54 | 500 | 1196 | 50 | 50 | 10 |
| PE 55 | 600 | 1332 | 50 | 50 | 12 |
| PE 56 | 650 | 1397 | 50 | 50 | 13 |
| PE 57 | 700 | 1462 | 50 | 50 | 14 |
| PE 58 | 750 | 1525 | 50 | 50 | 15 |
| PE 60 | 360 | 948 | 60 | 60 | 6 |
| PE 61 | 420 | 1139 | 60 | 60 | 7 |
| PE 62 | 480 | 1227 | 60 | 60 | 8 |
| PE 63 | 540 | 1311 | 60 | 60 | 9 |
| PE 64 | 600 | 1392 | 60 | 60 | 10 |
| PE 65 | 720 | 1546 | 60 | 60 | 12 |
| PE 66 | 780 | 1620 | 60 | 60 | 13 |
| PE 67 | 840 | 1693 | 60 | 60 | 14 |
| PE 68 | 900 | 1764 | 60 | 60 | 15 |
| PE 80 | 400 | 1220 | 80 | 80 | 5 |
| PE 81 | 480 | 1344 | 80 | 80 | 6 |
| PE 82 | 560 | 1460 | 80 | 80 | 7 |
| PE 83 | 640 | 1570 | 80 | 80 | 8 |
| PE 84 | 720 | 1674 | 80 | 80 | 9 |
| PE 85 | 800 | 1775 | 80 | 80 | 10 |
| PE 86 | 960 | 1966 | 80 | 80 | 12 |
| PE 87 | 1040 | 2057 | 80 | 80 | 13 |
| PE 88 | 1120 | 2146 | 80 | 80 | 14 |
| PE 89 | 1200 | 2233 | 80 | 80 | 15 |
| PE 100 | 800 | 1906 | 100 | 100 | 8 |
| PE 101 | 1000 | 2150 | 100 | 100 | 10 |
| PE 102 | 1200 | 2377 | 100 | 100 | 12 |
| PE 103 | 1400 | 2590 | 100 | 100 | 14 |
| PE 104 | 1500 | 2693 | 100 | 100 | 15 |
| PE 105 | 1600 | 2793 | 100 | 100 | 16 |
| PE 106 | 1800 | 2988 | 100 | 100 | 18 |
| PE 107 | 2000 | 3176 | 100 | 100 | 20 |
| PE 108 | 2500 | 3624 | 100 | 100 | 25 |
| PE 120 | 1200 | 2520 | 120 | 120 | 10 |
| PE 121 | 1320 | 2653 | 120 | 120 | 11 |
| PE 122 | 1440 | 2781 | 120 | 120 | 12 |
| PE 123 | 1560 | 2906 | 120 | 120 | 13 |
| PE 124 | 1680 | 3027 | 120 | 120 | 14 |
| PE 125 | 1800 | 3145 | 120 | 120 | 15 |
| PE 126 | 2040 | 3372 | 120 | 120 | 17 |
| PE 127 | 2400 | 3698 | 120 | 120 | 20 |
| PE 128 | 3000 | 4207 | 120 | 120 | 25 |
| PE 150 | 1500 | 3065 | 150 | 150 | 10 |
| PE 151 | 1800 | 3379 | 150 | 150 | 12 |
| PE 152 | 2100 | 3672 | 150 | 150 | 14 |
| PE 153 | 2400 | 3949 | 150 | 150 | 16 |
| PE 154 | 2700 | 4214 | 150 | 150 | 18 |
| PE 155 | 2850 | 4342 | 150 | 150 | 19 |
| PE 156 | 3000 | 4468 | 150 | 150 | 20 |
| PE 200 | 2000 | 3956 | 200 | 200 | 10 |
| PE 201 | 2200 | 4159 | 200 | 200 | 11 |
| PE 202 | 2400 | 4355 | 200 | 200 | 12 |
| PE 203 | 2600 | 4543 | 200 | 200 | 13 |
| PE 204 | 2800 | 4726 | 200 | 200 | 14 |
| PE 205 | 3000 | 4903 | 200 | 200 | 15 |
| PE 206 | 3200 | 5075 | 200 | 200 | 16 |
| PE 207 | 3400 | 5244 | 200 | 200 | 17 |
| PE 209 | 3800 | 5569 | 200 | 200 | 19 |
| PE 209 | 4000 | 5727 | 200 | 200 | 20 |
*ПРИБЛИЗИТЕЛЬНЫЕ ЗНАЧЕНИЯ РАССЧИТАНЫ В СООТВЕТСТВИИ СО СЛЕДУЮЩИМИ ПАРАМЕТРАМИ:
- Вертикальный монтаж, внутри здания (без сильного потока воздуха), DC.
- Max температура воздуха 40 C
- Рабочая температура гибкой шины 90 C
- Теплопроводность выше 101% IACS
Гибкие медные шины производитель – Altarena.ru — технологии и ответы на вопросы
Содержание
- Шина медная
- Медная шина в наличии
- Разновидности медных шин
- Применение электротехнических шин из меди
- ПОЧЕМУ МЫ?
- Шины медные гибкие изолированные ШМГИ
- Шины медные гибкие изолированные в Москве
- Гибкая изолированная шина своего производства! Life Electro (LE)
- Производители гибкой шины
- Что такое гибкая изолированная шина
- Примеры работ с использованием гибкой шины
- Технические данные
- Допустимые токовые нагрузки для гибкой изолированной шины разных сечений
- Широкий ассортимент сечений гибкой шины В стандартном исполнении шины имеют длину 2м
- Получите инструкцию по выбору гибкой изолированной шины или образец!
- Видео
Шина медная
Электротехническая продукция из меди высокого качества имеет широкий диапазон использования.

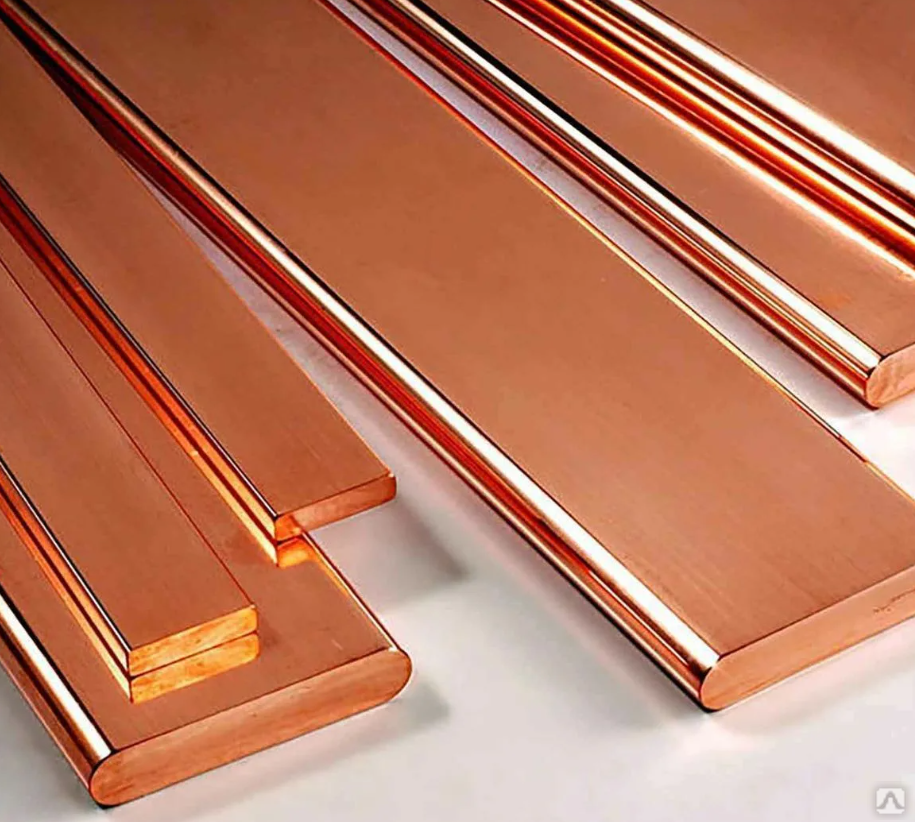

Стандартная медная шина представляет собой полосу с прямоугольным сечением. Для производства используется технология холодного проката. Заготовками для изготовления продукции являются слитки и катанка, также применяется сортовой прокат.
Электрические медные шины выполнены в соответствии с требованиями ГОСТ 434-78. После завершения технологического процесса каждая полоса лишена механических дефектов, имеет ровную и гладкую поверхность. При продаже на материале могут присутствовать остатки смазки и следы окисления, что не является критичным.
Шина винтовая медная отличается хорошей проводимостью тока, характеризуется минимальным удельным сопротивлением. Медь активно применяется при изготовлении электротехнического оборудования и приборов, предлагается в нескольких вариантах исполнения. Основные характеристики товара – марка сплава, длина, ширина и толщина полосы.
Медная шина в наличии
| Размеры (толщина х ширина) | Длина | Марка | ГОСТ | |
|---|---|---|---|---|
| Медная шина 3х20 мм | 1-8 м | М1т / М1м | ГОСТ 434 78 | Купить |
| Медная шина 3х25 мм | 1-8 м | М1т / М1м | ГОСТ 434 78 | Купить |
| Медная шина 3х30 мм | 1-8 м | М1т / М1м | ГОСТ 434 78 | Купить |
| Медная шина 3х40 мм | 1-8 м | М1т / М1м | ГОСТ 434 78 | Купить |
| Медная шина 3х50 мм | 1-8 м | М1т / М1м | ГОСТ 434 78 | Купить |
| Медная шина 4х25 мм | 1-8 м | М1т / М1м | ГОСТ 434 78 | Купить |
| Медная шина 4х30 мм | 1-8 м | М1т / М1м | ГОСТ 434 78 | Купить |
| Медная шина 4х40 мм | 1-8 м | М1т / М1м | ГОСТ 434 78 | Купить |
| Медная шина 4х50 мм | 1-8 м | М1т / М1м | ГОСТ 434 78 | Купить |
| Медная шина 4х60 мм | 1-8 м | М1т / М1м | ГОСТ 434 78 | Купить |
| Медная шина 4х80 мм | 1-8 м | М1т / М1м | ГОСТ 434 78 | Купить |
| Медная шина 5х20 мм | 1-8 м | М1т / М1м | ГОСТ 434 78 | Купить |
| Медная шина 5х25 мм | 1-8 м | М1т / М1м | ГОСТ 434 78 | Купить |
| Медная шина 5х30 мм | 1-8 м | М1т / М1м | ГОСТ 434 78 | Купить |
| Медная шина 5х40 мм | 1-8 м | М1т / М1м | ГОСТ 434 78 | Купить |
| Медная шина 5х50 мм | 1-8 м | М1т / М1м | ГОСТ 434 78 | Купить |
| Медная шина 5х60 мм | 1-8 м | М1т / М1м | ГОСТ 434 78 | Купить |
| Медная шина 5х65 мм | 1-8 м | М1т / М1м | ГОСТ 434 78 | Купить |
| Медная шина 6х20 мм | 1-8 м | М1т / М1м | ГОСТ 434 78 | Купить |
| Медная шина 6х30 мм | 1-8 м | М1т / М1м | ГОСТ 434 78 | Купить |
| Медная шина 6х35 мм | 1-8 м | М1т / М1м | ГОСТ 434 78 | Купить |
| Медная шина 6х40 мм | 1-8 м | М1т / М1м | ГОСТ 434 78 | Купить |
| Медная шина 6х50 мм | 1-8 м | М1т / М1м | ГОСТ 434 78 | Купить |
| Медная шина 6х60 мм | 1-8 м | М1т / М1м | ГОСТ 434 78 | Купить |
| Медная шина 6х80 мм | 1-8 м | М1т / М1м | ГОСТ 434 78 | Купить |
| Медная шина 8х30 мм | 1-8 м | М1т / М1м | ГОСТ 434 78 | Купить |
| Медная шина 8х50 мм | 1-8 м | М1т / М1м | ГОСТ 434 78 | Купить |
| Медная шина 8х60 мм | 1-8 м | М1т / М1м | ГОСТ 434 78 | Купить |
| Медная шина 8х80 мм | 1-8 м | М1т / М1м | ГОСТ 434 78 | Купить |
| Медная шина 8х100 мм | 1-8 м | М1т / М1м | ГОСТ 434 78 | Купить |
| Медная шина 10х20 мм | 1-8 м | М1т / М1м | ГОСТ 434 78 | Купить |
| Медная шина 10х30 мм | 1-8 м | М1т / М1м | ГОСТ 434 78 | Купить |
| Медная шина 10х40 мм | 1-8 м | М1т / М1м | ГОСТ 434 78 | Купить |
| Медная шина 10х50 мм | 1-8 м | М1т / М1м | ГОСТ 434 78 | Купить |
| Медная шина 10х60 мм | 1-8 м | М1т / М1м | ГОСТ 434 78 | Купить |
| Медная шина 10х80 мм | 1-8 м | М1т / М1м | ГОСТ 434 78 | Купить |
| Медная шина 10х90 мм | 1-8 м | М1т / М1м | ГОСТ 434 78 | Купить |
| Медная шина 10х100 мм | 1-8 м | М1т / М1м | ГОСТ 434 78 | Купить |
| Медная шина 12х60 мм | 1-8 м | М1т / М1м | ГОСТ 434 78 | Купить |
| Медная шина 12х80 мм | 1-8 м | М1т / М1м | ГОСТ 434 78 | Купить |
| Медная шина 12х100 мм | 1-8 м | М1т / М1м | ГОСТ 434 78 | Купить |
| Медная шина 12х120 мм | 1-8 м | М1т / М1м | ГОСТ 434 78 | Купить |
Разновидности медных шин
Наша компания предлагает купить медную электротехническую шину оптом, с доставкой по Москве, Московской области, в любой регион страны.
Всегда в наличие на складе медь разных сортов, размеров и стоимости. Для заказа доступна продукция с разными свойствами и техническими характеристиками:
Стандартные шины ШМТ, ШММ и ШИТ всегда доступны для заказа по выгодным ценам. От состава сплава, содержания в металле дополнительных примесей, зависит конечная стоимость продукции и ее технические характеристики.
Применение электротехнических шин из меди
В промышленности шина медная круглого и прямоугольного сечения имеет несколько вариантов использования. Материал востребован благодаря отличной проводимости, низкому удельному сопротивлению, устойчивости к коррозии и окислению. Стандартными способами использования продукции являются:
Доступная цена за метр, обширный диапазон использования, уникальные технические характеристики определяют востребованность продукции в промышленности, на бытовом уровне.
ПОЧЕМУ МЫ?
Наша компания предлагает купить электротехническую продукцию в большом ассортименте. Каталог медных шин, представленный на сайте, содержит изделия высокого качества по доступной стоимости.
Источник
Шины медные гибкие изолированные ШМГИ
Шины медные гибкие изолированные ШМГИ – срок производства и отгрузки 5 рабочих дней. Расчет допустимой силы тока медной гибкой изолированной шины.
ШМГИ представляют собой пакет свободно уложенных, не скрепленных между собой медных пластин, упакованных в монолитную ПВХ-изоляцию с высоким электрическим сопротивлением. Пластины в пакете могут смещаться относительно друг друга, не создавая при изгибе механических напряжений.
Изоляция ШМГИ изготовлена методом экструзии, что обеспечивает равнотолщинность изоляции 2 мм с допуском не более ±0,2 мм, повышенную эластичность. Изоляция обладает большим запасом прочности и выдерживает гораздо более высокие значения испытательного напряжения, чем установлены требованиями ГОСТ.
ШМГИ являются качественным аналогом шин медных гибких изолированных известных иностранных марок: Eriflex, Maxiflex, Socomec, EKF, VBS, Flexicopper, Schneider Electric и др. Размерный ряд ШМГИ включает размеры ШМГИ 8х120х1 и ШМГИ 10х160х1, которые не производятся другими производителями.
Шины медные гибкие изолированные ШМГИ производятся стандартной длиной 2 м. ШМГИ могут быть изготовлены под заказ длиной до 4 м, также с обработкой по чертежу.
Шины медные гибкие изолированные ШМГИ имеют обозначение: NxAxB
N – количество пластин;
А – ширина пластины;
В – толщина пластины.
Шины медные гибкие изолированные ШМГИ. Технические характеристики:
Номенклатура ШМГИ
| ТИП | Сечение | Допустимая сила тока при ΔТ 50°, А | ||
|---|---|---|---|---|
| мм2 | 1 шина | 2 шины | 3 шины | |
| ШМГИ 2×15,5×0,8×2000 | 24,8 | 212 | 364 | 477 |
| ШМГИ 2x20x1x2000 | 40 | 275 | 473 | 618 |
| ШМГИ 2x24x1x2000 | 48 | 380 | 653 | 855 |
| ШМГИ 2x32x1x2000 | 64 | 406 | 698 | 913 |
| ШМГИ 2x40x1x2000 | 80 | 455 | 782 | 1023 |
| ШМГИ 3x9x0,8×2000 (снята с производства) | 21,6 | 134 | 230 | 301 |
| ШМГИ 3x20x1x2000 | 60 | 360 | 619 | 810 |
| ШМГИ 3x24x1x2000 | 72 | 413 | 710 | 929 |
| ШМГИ 3x32x1x2000 | 96 | 480 | 825 | 1080 |
| ШМГИ 3x40x1x2000 | 120 | 522 | 897 | 1174 |
| ШМГИ 3x50x1x2000 | 150 | 592 | 1018 | 1332 |
| ШМГИ 3x63x1x2000 | 189 | 675 | 1113 | 1431 |
| ШМГИ 3x80x1x2000 | 240 | 827 | 1364 | 1753 |
| ШМГИ 4x15x0,8×2000 | 49,6 | 320 | 550 | 720 |
| ШМГИ 4x20x1x2000 | 80 | 402 | 691 | 904 |
| ШМГИ 4x24x1x2000 | 96 | 465 | 799 | 1046 |
| ШМГИ 4x32x1x2000 | 128 | 548 | 942 | 1233 |
| ШМГИ 4x40x1x2000 | 160 | 615 | 1057 | 1383 |
| ШМГИ 4x50x1x2000 | 200 | 727 | 1250 | 1635 |
| ШМГИ 4x63x1x2000 | 252 | 855 | 1410 | 1812 |
| ШМГИ 4x80x1x2000 | 320 | 1015 | 1674 | 2151 |
| ШМГИ 4x100x1x2000 | 400 | 1225 | 2107 | 2756 |
| ШМГИ 5x20x1x2000 | 100 | 420 | 722 | 945 |
| ШМГИ 5x24x1x2000 | 120 | 514 | 884 | 1156 |
| ШМГИ 5x32x1x2000 | 160 | 640 | 1100 | 1440 |
| ШМГИ 5x40x1x2000 | 200 | 760 | 1307 | 1710 |
| ШМГИ 5x50x1x2000 | 250 | 930 | 1599 | 2092 |
| ШМГИ 5x63x1x2000 | 315 | 1030 | 1699 | 2183 |
| ШМГИ 5x80x1x2000 | 400 | 1175 | 1938 | 2491 |
| ШМГИ 5x100x1x2000 | 500 | 1385 | 2216 | 2797 |
| ШМГИ 6x9x0,8×2000 | 43,2 | 245 | 421 | 551 |
| ШМГИ 6×15,5×0,8×2000 | 74,4 | 402 | 691 | 904 |
| ШМГИ 6x20x1x2000 | 120 | 462 | 794 | 1039 |
| ШМГИ 6x24x1x2000 | 144 | 566 | 973 | 1273 |
| ШМГИ 6x32x1x2000 | 192 | 715 | 1229 | 1608 |
| ШМГИ 6x40x1x2000 | 240 | 860 | 1479 | 1935 |
| ШМГИ 6x50x1x2000 | 300 | 1035 | 1780 | 2328 |
| ШМГИ 6x63x1x2000 | 378 | 1215 | 2004 | 2575 |
| ШМГИ 6x80x1x2000 | 480 | 1375 | 2268 | 2915 |
| ШМГИ 6x100x1x2000 | 600 | 1550 | 2480 | 3131 |
| ШМГИ 8x24x1x2000 | 192 | 678 | 1166 | 1525 |
| ШМГИ 8x32x1x2000 | 256 | 860 | 1479 | 1935 |
| ШМГИ 8x40x1x2000 | 320 | 1040 | 1788 | 2340 |
| ШМГИ 8x50x1x2000 | 400 | 1175 | 2021 | 2643 |
| ШМГИ 8x63x1x2000 | 504 | 1395 | 2301 | 2957 |
| ШМГИ 8x80x1x2000 | 640 | 1600 | 2640 | 3392 |
| ШМГИ 8x100x1x2000 | 800 | 1815 | 2904 | 3666 |
| ШМГИ 8x120x1x2000 | 960 | 2135 | 3416 | 4312 |
| ШМГИ 9x9x0,8×2000 | 64,8 | 265 | 455 | 596 |
| ШМГИ 10x15x0,8×2000 | 124 | 455 | 782 | 1023 |
| ШМГИ 10x20x1x2000 | 200 | 645 | 1109 | 1451 |
| ШМГИ 10x24x1x2000 | 240 | 800 | 1376 | 1800 |
| ШМГИ 10x32x1x2000 | 320 | 1040 | 1788 | 2340 |
| ШМГИ 10x40x1x2000 | 400 | 1181 | 2031 | 2657 |
| ШМГИ 10x50x1x2000 | 500 | 1395 | 2399 | 3138 |
| ШМГИ 10x63x1x2000 | 630 | 1600 | 2640 | 3392 |
| ШМГИ 10x80x1x2000 | 800 | 1775 | 2928 | 3763 |
| ШМГИ 10x100x1x2000 | 1000 | 1985 | 3176 | 4009 |
| ШМГИ 10x120x1x2000 | 1200 | 2330 | 3728 | 4706 |
| ШМГИ 10x160x1x2000 | 1600 | 3480 | 5145 | 6490 |
| ШМГИ 12x100x1x2000 | 1200 | 2115 | 3384 | 4272 |
| ШМГИ 12x120x1x2000 | 1440 | 2427 | 3883 | 4902 |
*Значения допустимых длительных токов, опубликованные в таблице, носят ознакомительный характер.
Источник
Шины медные гибкие изолированные в Москве
Шина медная гибкая изолированная ШМГ 2х(15,5×0,8мм) 2м
Шина медная гибкая изолированная ШМГ 2х20×1х2000мм TDM
Шины изолирующие Schneider Electric SE Изолирующая гибкая шинка 32х8мм 1800мм (04753)
Шина медная гибкая изолированная ШМГ 5х(24х1мм) 2м IEK
Шина медная гибкая изолированная ШМГ 8х(32×1мм) 2м.
Медная шина мягкая М1М, 4х40, длина 3м
Шины изолирующие Schneider Electric SE Изолирующая гибкая шинка 20х3мм 1800мм (04743)
Наконечники штыревые втулочные изолированные НШВИ 0.5-8 (100 шт.)
Шина медная гибкая изолированная 5×24мм L=1800мм 400А SE
Tdm Шина медная гибкая изолированная ШМГ SQ0828-0004
Шина медная гибкая изолированная ШМГ 2х(15,5х0,8мм) 2м IEK
Наконечники штыревые втулочные изолированные НШВИ 1.0-8 (100 шт.)
IEK YBF10-3-20-01 Шина гибкая
Шина медная гибкая изолированная ШМГ 5х(24×1мм) 2м.
SV гибкая медная шина 5х20х1 2000mm 1шт Rittal 3570005
Кабель силовой 2х1.
5 кв.мм медный гибкий с резиновой изоляцией холодостойкий КГ-ХЛ
Шина медная гибкая изолированная 3x24x1мм L=2000мм шмги
Шина медная шмги 2х20х1 PROxima EKF SMG-6
Сборные шины Legrand Шина медная гибкая 32×5мм2 (037412)
Шина медная гибкая изолированная ШМГ 2х(20×1мм) 2м.
Tdm Шина медная гибкая изолированная ШМГ SQ0828-0003
Шина медная гибкая изолированная ШМГ 8х(32х1мм) 2м IEK
Кабель силовой 1х16 кв.мм медный гибкий с резиновой изоляцией холодостойкий
Наконечники штыревые втулочные изолированные НШВИ 1.5-8 (100 шт.)
Гибкие шины Legrand Шина медная плоская 13×3мм (037410)
SV гибкая медная шина 6х15,5х0,8 2000mm 1шт Rittal 3568005
Tdm Шина медная гибкая изолированная ШМГ SQ0828-0002
Гибкие шины Legrand Шина медная гибкая 24х4мм2 (037411)
Шина медная гибкая изолированная ШМГ 6х(32×1мм) 2м.
Наконечники штыревые втулочные изолированные НШВИ 50-20 (50 шт.)
SV гибкая медная шина 10х15,5х0,8 2000mm 1шт Rittal 3569005
Шина заземления медная SNR 19″ SNR-EGB-01
Tdm Шина медная гибкая изолированная ШМГ SQ0828-0005
Шина медная гибкая изолированная 8×32мм L=1800мм 660А SE
Шина ШМГ 3х(20×1мм) 2м.
медная гибкая изолированная
Шина нулевая REK 6×9мм 10 отверстия на универсальном изоляторе (3 штуки)
SV гибкая медная шина 10х32х1 2000mm 1шт Rittal 3574005
Шина нулевая REK 6×9мм 10 отверстия на универсальном изоляторе (2 штуки)
Шина медная гибкая 13х3мм Leg 037410
Провод ПРС 2х2.5, соединительный, медный, высокой гибкости, двойная изоляция резина, 380В, ГОСТ, в бухте по 50 метров, () (арт. 55927)
Шина нулевая REK 6×9мм 6 отверстия на универсальном изоляторе
Источник
Гибкая изолированная шинасвоего производства! Life Electro (LE)
Мы продавали европейскую гибкую шину 6 лет и теперь открыли свое производство, опираясь на опыт европейских производителей.
Мы совместили качественный продукт с низкой ценой.
Доставка по всей России
Производители гибкой шиныЛайф-Электро. Мы занимаемся гибкой изолированной медной шиной уже 6 лет.
До 2016 года мы поставляли только европейскую гибкую шину.
Мы покрываем всю размерную линейку от шины 15,5х0,8х2 до 120х1х10.
Производство и склад находятся в Москве.
Groupe Gindre — французский промышленный концерн, основанный в 1823, производитель полуфабрикатов из электролитической меди: шина плоская, шестигранная, квадратная, лента, прутки, проволока, технические профили, мягкая шина в изоляции.
GINDRE является поставщиком медных шин для крупнейших производителей электротехнической промышленности: Schneider Electric, Siemens, ABB.
Гибкая шина Gindre имеет наименование Maxiflex
ERICO® ведущий разработчик, производитель и продавец высокотехнологичных изделий на основе металлов, предназначенных для применения в электротехническом, промышленном и железнодорожном секторах.
Производство находится во Франции.
Что такое гибкая изолированная шинаГибкая изолированная шина изготавливаются из нескольких слоев тонкого проводника электролитической меди и ПВХ-изоляции с высоким электрическим сопротивлением.
Медная изолированная шина применяется для распределения и передачи электроэнергии во всех типах низковольтных установок для всех типов присоединений в случаях, когда нужна повышенная гибкость, эстетика шкафа, а также при работе в коррозионных условий.
Особенно гибкая шина удобна для монтажа прямо на объекте без использования шиногибов и использования в качестве шинных компенсаторов для соединения шинопроводов и выводов трансформатора (шинные компенсаторы).
Легко принимают требуемую форму. Ускоряют процессы сборки и демонтажа и позволяют улучшить внешний вид схем, собранных в распределительных шкафах. Повышают надежность системы и безопасность.
Примеры работ с использованием гибкой шины Подключение шинопровода к
трансформатору (шинный компенсатор)
Подключение гибкой шины
с помощью зажимов
Подключение гибкой шины
болтовым соединением
Обозначение гибкой шины
А х В х N
(например 32 х 1 х 5)
В стандартном исполнении шины имеют длину 2м
| 9 мм | 15. 5 мм | 20 мм | 24 мм | 32 мм | 40 мм | 50 мм | 63мм | 80 мм | 100 мм | 120 мм |
| 9 х 0,8 х 2 | 15,5 х 0,8 х 2 | 20 х 1 х 2 | 24 х 1 х 2 | 32 х 1 х 2 | 40 х 1 х 2 | 50 х 1 х 2 | 63 х 1 х 2 | 80 х 1 х 2 | 100 х 1 х 2 | 120 х 1 х 10 |
| 9 х 0,8 х 3 | 15,5 х 0,8 х 3 | 20 х 1 х 3 | 24 х 1 х 3 | 32 х 1 х 3 | 40 х 1 х 3 | 50 х 1 х 3 | 63 х 1 х 3 | 80 х 1 х 3 | 100 х 1 х 3 | |
| 9 х 0,8 х 4 | 15,5 х 0,8 х 4 | 20 х 1 х 4 | 24 х 1 х 4 | 32 х 1 х 4 | 40 х 1 х 4 | 50 х 1 х 4 | 63 х 1 х 4 | 80 х 1 х 4 | 100 х 1 х 4 | |
| 9 х 0,8 х 5 | 15,5 х 0,8 х 5 | 20 х 1 х 5 | 24 х 1 х 5 | 32 х 1 х 5 | 40 х 1 х 5 | 50 х 1 х 5 | 63 х 1 х 5 | 80 х 1 х 5 | 100 х 1 х 5 | |
| 9 х 0,8 х 6 | 15,5 х 0,8 х 6 | 20 х 1 х 6 | 24 х 1 х 6 | 32 х 1 х 6 | 40 х 1 х 6 | 50 х 1 х 6 | 63 х 1 х 6 | 80 х 1 х 6 | 100 х 1 х 6 | |
| 20 х 1 х 8 | 24 х 1 х 8 | 32 х 1 х 8 | 40 х 1 х 8 | 50 х 1 х 8 | 63 х 1 х 8 | 80 х 1 х 8 | 100 х 1 х 8 | |||
| 20 х 1 х 10 | 24 х 1 х 10 | 32 х 1 х 10 | 40 х 1 х 10 | 50 х 1 х 10 | 63 х 1 х 10 | 80 х 1 х 10 | 100 х 1 х 10 |
| 9 мм | 15. 5 мм | 20 мм | 24 мм | 32 мм |
| 9 х 0,8 х 2 | 15,5 х 0,8 х 2 | 20 х 1 х 2 | 24 х 1 х 2 | 32 х 1 х 2 |
| 9 х 0,8 х 3 | 15,5 х 0,8 х 3 | 20 х 1 х 3 | 24 х 1 х 3 | 32 х 1 х 3 |
| 9 х 0,8 х 4 | 15,5 х 0,8 х 4 | 20 х 1 х 4 | 24 х 1 х 4 | 32 х 1 х 4 |
| 9 х 0,8 х 5 | 15,5 х 0,8 х 5 | 20 х 1 х 5 | 24 х 1 х 5 | 32 х 1 х 5 |
| 9 х 0,8 х 6 | 15,5 х 0,8 х 6 | 20 х 1 х 6 | 24 х 1 х 6 | 32 х 1 х 6 |
| 20 х 1 х 8 | 24 х 1 х 8 | 32 х 1 х 8 | ||
| 20 х 1 х 10 | 24 х 1 х 10 | 32 х 1 х 10 |
| 40 мм | 50 мм | 63мм | 80 мм | 100 мм | 120 мм |
| 40 х 1 х 2 | 50 х 1 х 2 | 63 х 1 х 2 | 80 х 1 х 2 | 100 х 1 х 2 | 120 х 1 х 10 |
| 40 х 1 х 3 | 50 х 1 х 3 | 63 х 1 х 3 | 80 х 1 х 3 | 100 х 1 х 3 | |
| 40 х 1 х 4 | 50 х 1 х 4 | 63 х 1 х 4 | 80 х 1 х 4 | 100 х 1 х 4 | |
| 40 х 1 х 5 | 50 х 1 х 5 | 63 х 1 х 5 | 80 х 1 х 5 | 100 х 1 х 5 | |
| 40 х 1 х 6 | 50 х 1 х 6 | 63 х 1 х 6 | 80 х 1 х 6 | 100 х 1 х 6 | |
| 40 х 1 х 8 | 50 х 1 х 8 | 63 х 1 х 8 | 80 х 1 х 8 | 100 х 1 х 8 | |
| 40 х 1 х 10 | 50 х 1 х 10 | 63 х 1 х 10 | 80 х 1 х 10 | 100 х 1 х 10 |
Источник
Видео
Производство гибких медных шин
шина гибкая медная
Гибкие шины RITTAL.
Шина медная
Как просверлить медную шину
Медная шина
Сравнительный обзор гибких шин. Проект Чистота
Шина медная гибкая 32х1х5, длина 2м J32х1х5
Производство медных шин
Непрерывный экструдер (конформ) по производству медной шины SH-CCE300
Гибкая изолированная шина — компоненты грозовой электростанции
Характеристики:
- Тонкие слои луженой электролитической меди, сформированные в стопку
- Изоляция из высокопрочного самозатухающего ПВХ с контактом менее 20 % с проводником для большей гибкости
- Легко сгибается, складывается и скручивается, повышает гибкость сборки, укорачивает соединения и уменьшает занимаемую площадь
- Значительно меньше и более гибкий, чем сопоставимый кабель, исходя из допустимой нагрузки
- Лучшая удельная мощность по сравнению с кабелем с более низким коэффициентом скин-эффекта
- Соединения, выполненные пробивкой отверстий и болтами непосредственно через медные пластины с зажимом на конце гибкого стержня
- Проушины не нужны, что сокращает время установки и повышает устойчивость к вибрации
- Снижение веса и материалов по сравнению с альтернативными вариантами проволоки
- Снижает общую стоимость установки
- Коды прослеживаемости и номера деталей, напечатанные на изоляции
- 100% заводские диэлектрические испытания
- UL 758 Требования к материалам электропроводки приборов для испытания на холодный изгиб при -40°C и -50°C (-40°F и -58°F)
- Соответствует требованиям EAC и RoHS
ВАЖНО! Storm также может просверливать или пробивать отверстия, формовать (изгибать и придавать форму) и нарезать гибкий стержень любого нужного вам размера.
*Может применяться время выполнения заказа.
Руководство по проектированию гибкой изолированной шины»
Сборная шина
Отделка: Луженая
Материалы: Медь; Поливинилхлорид
Прочность на диэлектрик: 20 кВ/мм
Рейтинг воспламеняемости: UL® 94V-0
Изоляция. Удлинение: 370 %
Толщина изоляции: 0,08 “
. Рабочая температура: от -58 до 221 °F
Температура формования: 32–131 °F
Соответствует: IEC® 60439.1, IEC® 61439.1, IEC® 61439.1, класс II
Подробная информация о сертификации: UL® 67, UL® 758
Call to Order 1-800-394-4804
$ 200 $ Минимальный заказ
Типичный ток приложения: 250 Amps
| Номер детали | Длина (‘) | ∆T 30ºC (Ампер) | ∆T 45°C (Ампер) | ∆T 60ºC (Ампер) | Количество слоев | Ширина (“) | Толщина слоя (“) | Поперечное сечение (ксмил) | 2 Бар Коэффициент тока | 3 бар Коэффициент тока |
|---|---|---|---|---|---|---|---|---|---|---|
| 505501 | 9,84 | 211 | 263 | 307 | 2 | 0,787 | 0,039 | 78,94 | 1,72 | 2,25 |
| 505506 | 9,84 | 244 | 305 | 357 | 2 | 0,945 | 0,039 | 94,73 | 1,72 | 2,25 |
| 505502 | 9,84 | 263 | 328 | 383 | 3 | 0,787 | 0,039 | 118,41 | 1,72 | 2,25 |
| 505507 | 9,84 | 304 | 379 | 443 | 3 | 0,945 | 0,039 | 142. 10 | 1,72 | 2,25 |
| 505503 | 9,84 | 308 | 385 | 450 | 4 | 0,787 | 0,039 | 157,88 | 1,72 | 2,25 |
| 505513 | 9,84 | 311 | 385 | 454 | 2 | 1.260 | 0,039 | 126,30 | 1,72 | 2,25 |
Номинальный ток для типичного применения: 400 А
| Номер детали | Длина (‘) | ∆T 30ºC (Ампер) | ∆T 45°C (Ампер) | ∆T 60ºC (Ампер) | Количество слоев | Ширина (“) | Толщина слоя (“) | Поперечное сечение (ксмил) | 2 бар Коэффициент тока | 3 бар Коэффициент тока |
|---|---|---|---|---|---|---|---|---|---|---|
| 505504 | 9.84 | 351 | 438 | 512 | 5 | 0,787 | 0,039 | 197,35 | 1,72 | 2,25 |
| 505508 | 9,84 | 356 | 445 | 520 | 4 | 0,945 | 0,039 | 189,46 | 1,72 | 2,25 |
| 505514 | 9,84 | 385 | 481 | 562 | 3 | 1. 260 | 0,039 | 189,46 | 1,72 | 2,25 |
| 505505 | 9,84 | 390 | 487 | 569 | 6 | 0,787 | 0,039 | 236,80 | 1,72 | 2,25 |
| 505509 | 9,84 | 403 | 504 | 589 | 5 | 0,945 | 0,039 | 236,80 | 1,72 | 2,25 |
| 505510 | 9,84 | 448 | 559 | 653 | 6 | 0,945 | 0,039 | 284,19 | 1,72 | 2,25 |
| 505515 | 9,84 | 449 | 561 | 665 | 4 | 1,260 | 0,039 | 252,60 | 1,72 | 2,25 |
| 505521 | 9,84 | 464 | 580 | 677 | 3 | 1,575 | 0,039 | 236,80 | 1,72 | 2,25 |
| 505516 | 9,84 | 507 | 633 | 740 | 5 | 1. 260 | 0,039 | 315.70 | 1,72 | 2,25 |
| 505511 | 9,84 | 531 | 663 | 775 | 8 | 0,945 | 0,039 | 378,90 | 1,72 | 2,25 |
| 505522 | 9,84 | 541 | 675 | 789 | 4 | 1,575 | 0,039 | 315,70 | 1,72 | 2,25 |
| 505517 | 9,84 | 561 | 701 | 819 | 6 | 1.260 | 0,039 | 378,90 | 1,72 | 2,25 |
| 505527 | 9,84 | 562 | 702 | 820 | 3 | 1,969 | 0,039 | 296.03 | 1,72 | 2,25 |
| 505512 | 9,84 | 606 | 757 | 885 | 10 | 0,945 | 0,039 | 473,65 | 1,72 | 2,25 |
| 505523 | 9,84 | 608 | 759 | 887 | 5 | 1,575 | 0,039 | 394,70 | 1,72 | 2,25 |
Номинальный ток типичного применения: 800 А
| Номер детали | Длина (‘) | ∆T 30ºC (Ампер) | ∆T 45°C (Ампер) | ∆T 60ºC (Ампер) | Количество слоев | Ширина (“) | Толщина слоя (“) | Поперечное сечение (ксмил) | 2 бар Коэффициент тока | 3 бар Коэффициент тока |
|---|---|---|---|---|---|---|---|---|---|---|
| 505528 | 9. 84 | 651 | 813 | 950 | 4 | 1,969 | 0,039 | 394,70 | 1,72 | 2,25 |
| 505518 | 9,84 | 657 | 821 | 959 | 8 | 1.260 | 0,039 | 505.22 | 1,72 | 2,25 |
| 505524 | 9,84 | 669 | 835 | 976 | 6 | 1,575 | 0,039 | 473,65 | 1,72 | 2,25 |
| 505529 | 9,84 | 730 | 911 | 1 065 | 5 | 1,969 | 0,039 | 493,38 | 1,72 | 2,25 |
| 505519 | 9,84 | 745 | 931 | 1 088 | 10 | 1.260 | 0,039 | 631,50 | 1,72 | 2,25 |
| 505525 | 9,84 | 786 | 981 | 1 146 | 8 | 1,575 | 0,039 | 631,50 | 1,72 | 2,25 |
| 505530 | 9,84 | 802 | 1 002 | 1 171 | 6 | 1,969 | 0,039 | 592. 06 | 1,72 | 2,25 |
| 505526 | 9,84 | 879 | 1 097 | 1 282 | 10 | 1,575 | 0,039 | 789,41 | 1,72 | 2,25 |
| 505535 | 9,84 | 883 | 1 102 | 1 288 | 5 | 2.480 | 0,039 | 621,66 | 1,65 | 2.12 |
| 505531 | 9,84 | 927 | 1 157 | 1 352 | 8 | 1,969 | 0,039 | 789,41 | 1,72 | 2,25 |
Номинальный ток для типичного применения: 1200 А
| Номер детали | Длина (‘) | ∆T 30ºC (Ампер) | ∆T 45°C (Ампер) | ∆T 60ºC (Ампер) | Количество слоев | Ширина (“) | Толщина слоя (“) | Поперечное сечение (ксмил) | 2 бар Коэффициент тока | 3 бар Коэффициент тока |
|---|---|---|---|---|---|---|---|---|---|---|
| 505540 | 9,84 | 970 | 1 211 | 1 415 | 4 | 3. 150 | 0,039 | 631,50 | 1,65 | 2.12 |
| 505532 | 9,84 | 1 040 | 1 298 | 1 517 | 10 | 1,969 | 0,039 | 986,76 | 1,72 | 2,25 |
| 505537 | 9,84 | 1 108 | 1 383 | 1 616 | 8 | 2.480 | 0,039 | 994,66 | 1,65 | 2.12 |
| 505542 | 9,84 | 1 172 | 1 463 | 1 709 | 6 | 3.150 | 0,039 | 947,30 | 1,65 | 2.12 |
Номинальный ток для типичного применения: 1600 А
| Номер детали | Длина (‘) | ∆T 30ºC (Ампер) | ∆T 45°C (Ампер) | ∆T 60°C (Ампер) | Количество слоев | Ширина (“) | Толщина слоя (“) | Поперечное сечение (ксмил) | 2 бар Коэффициент тока | 3 бар Коэффициент тока |
|---|---|---|---|---|---|---|---|---|---|---|
| 505546 | 9,84 | 1 301 | 1 624 | 1 898 | 5 | 3,937 | 0,039 | 986,76 | 1,60 | 2,02 |
| 505543 | 9,84 | 1 341 | 1 674 | 1 956 | 8 | 3. 150 | 0,039 | 1 263,06 | 1,65 | 2.12 |
| 505547 | 9,84 | 1 414 | 1 765 | 2 062 | 6 | 3,937 | 0,039 | 1 184,12 | 1,60 | 2,02 |
| 505544 | 9.84 | 1 484 | 1 851 | 2 164 | 10 | 3.150 | 0,039 | 1 578,80 | 1,65 | 2.12 |
| 505548 | 9,84 | 1 598 | 1 994 | 2 330 | 8 | 3,937 | 0,039 | 1 578,80 | 1,60 | 2,02 |
Номинальный ток для типичного применения: 2000 А
| Номер детали | Длина (‘) | ∆T 30ºC (Ампер) | ∆T 45°C (Ампер) | ∆T 60ºC (Ампер) | Количество слоев | Ширина (“) | Толщина слоя (“) | Поперечное сечение (ксмил) | 2 бар Коэффициент тока | 3 бар Коэффициент тока |
|---|---|---|---|---|---|---|---|---|---|---|
| 505549 | 9,84 | 1 765 | 2 203 | 2 574 | 10 | 3,937 | 0,039 | 1 973,52 | 1,60 | 2,02 |
Гибкие изолированные медные шины, сертифицированные UL – Сиань, Шэньси, Китай
Высокое качество, сделанное в Китае
KINTO является ведущим поставщиком в Китае для производства гибких изолированных медных шин.
Гибкие дуги сертифицированы UL и CE и соответствуют требованиям RoHS.
Гибкие изолированные шины состоят из нескольких слоев медных полос без покрытия или луженых и изолированы гибким высококачественным поливинилхлоридным компаундом.
Основные характеристики гибких изолированных шин:
– Легкая сборка.
– Возможность уменьшения размеров оборудования.
– Радиус изгиба может быть меньше, чем у обычного кабеля или сплошных медных стержней, чтобы соединения могли быть более простыми и короткими, и визуально это могло иметь лучший эффект.
– Меньшее повышение температуры на шинах с гибкой изоляцией, чем на обычных медных шинах.
– Высокая гибкость: нет проблем с вибрациями или тепловыми расширениями.
Технические данные электрического проводника
– Медные полосы (>99,9% Cu).
– Поверхность: без покрытия или луженая.
– Электропроводность: >56 См/мм2.
– Прочность на растяжение: >200 Н/мм2.
– Растяжимость: >30%.
Технические характеристики изоляции
– Материал: высокоэластичный ПВХ.
– Черный цвет.
– Толщина: 1,8-2,1 мм.
– Твердость по Шору: A70-80.
– Электрическая прочность: >23кВ/мм.
– Кислородный индекс: 30%.
– негорючий; самозатухающий.
– Эластичность: >180% после 7-дневного теста на старение при температуре 135 градусов Цельсия.
– Прочность на растяжение:> 20 МПа.
Технические характеристики гибких изолированных шин
– Сертификация UL758 для рабочего напряжения до 1000 В переменного тока и 1500 В постоянного тока.
– Рабочая температура: от -30 до +105 градусов по Цельсию.
– Рабочее напряжение: 1000 В переменного тока и 1500 В постоянного тока.
– Стойкость к напряжению при 15 мин / 50 Гц переменного тока:
– между гибкой изолированной шиной и землей: >15 кВ.
– между двумя гибкими изолированными шинами: >30кВ.
Дополнительная информация
Сертифицированные UL гибкие изолированные шины производства KINTO
KINTO является ведущим поставщиком в Китае по производству гибких изолированных шин. Гибкие дуги сертифицированы UL и CE и соответствуют требованиям RoHS.
Гибкие изолированные шины состоят из нескольких слоев медных полос без покрытия или луженых и изолированы гибким высококачественным поливинилхлоридным компаундом. Основные характеристики гибких изолированных шин:
– Легкая сборка.
– Возможность уменьшения размеров оборудования.
– Радиус изгиба может быть меньше, чем у обычного кабеля или сплошных медных стержней, чтобы соединения могли быть более простыми и короткими, и визуально это могло иметь лучший эффект.
– Меньшее повышение температуры на шинах с гибкой изоляцией, чем на обычных медных шинах.
– Высокая гибкость: нет проблем с вибрациями или тепловыми расширениями. Технические данные электрического проводника
– Медные полоски (>99,9% меди).
– Поверхность: без покрытия или луженая.
– Электропроводность: >56 См/мм2.
– Прочность на растяжение: >200 Н/мм2.
– Растяжимость: >30%. Технические характеристики изоляции
– Материал: ПВХ.
– Черный цвет.
– Толщина: 1,8-2,1 мм.
– Твердость по Шору: A70-80.
– Электрическая прочность: >23кВ/мм.
– Кислородный индекс: 30%.
– негорючий; самозатухающий.
– Эластичность: >180% после 7-дневного теста на старение при температуре 135 градусов Цельсия.
– Прочность на растяжение:> 20 МПа. Технические характеристики гибких изолированных шин
– Сертификация UL758 для рабочего напряжения до 1000 В переменного тока и 1500 В постоянного тока.
– Рабочая температура: от -30 до +105 градусов по Цельсию.
– Рабочее напряжение: 1000 В переменного тока и 1500 В постоянного тока.
– Характеристики выдерживаемого напряжения при 15 мин / 50 Гц переменного тока:
– между гибкой изолированной шиной и землей: >15 кВ.
– между двумя гибкими изолированными шинами: >30кВ.
Гибкие изолированные шины производства KINTO
Сопутствующие товары

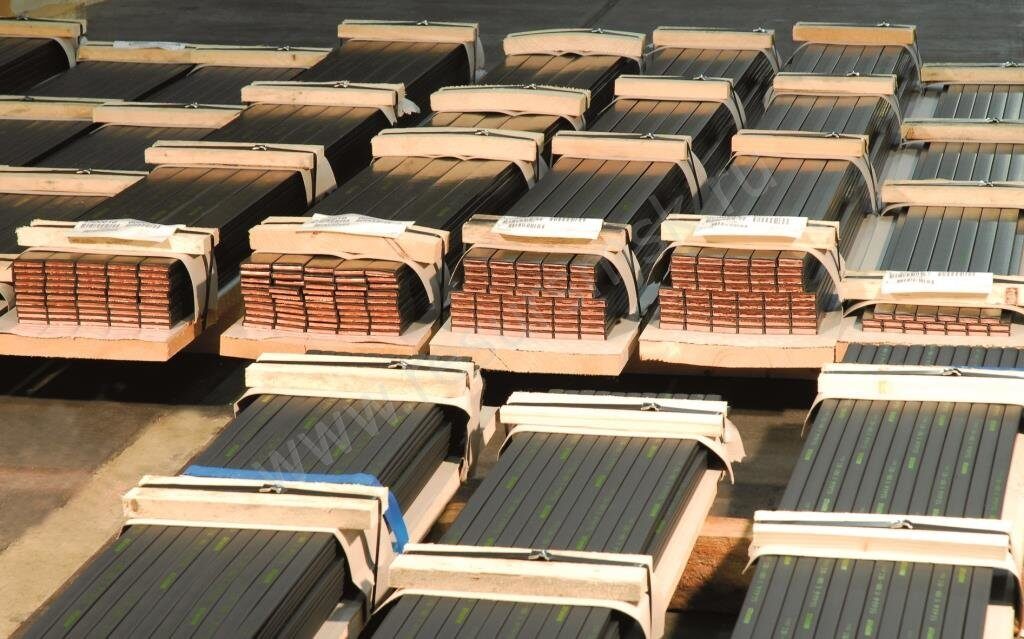

Медные шины
медная шина
Связанные элементы тренда
Охлаждающие плиты с жидкостным охлаждением
По мере того, как современные силовые устройства становятся все меньше и мощнее, жидкостное охлаждение выходит на первый план как лучшее тепловое решение.
KINTO производит охлаждающие плиты с жидкостным охлаждением с использованием технологий высокоточной обработки с ЧПУ, экструзии и сварки трением с перемешиванием (СТП). Технология FSW обеспечивает твердотельное соединение с механическими свойствами, аналогичными основному материалу…
имеют более широкий диапазон рабочих температур: -40 ℃ ~ + 135 ℃ (ПВХ: -30 ℃ ~ + 105 ℃).
Благодаря этому превосходному преимуществу гибкие шины с изоляцией из ТРЕ могут использоваться в тяжелых условиях с более высокими требованиями.

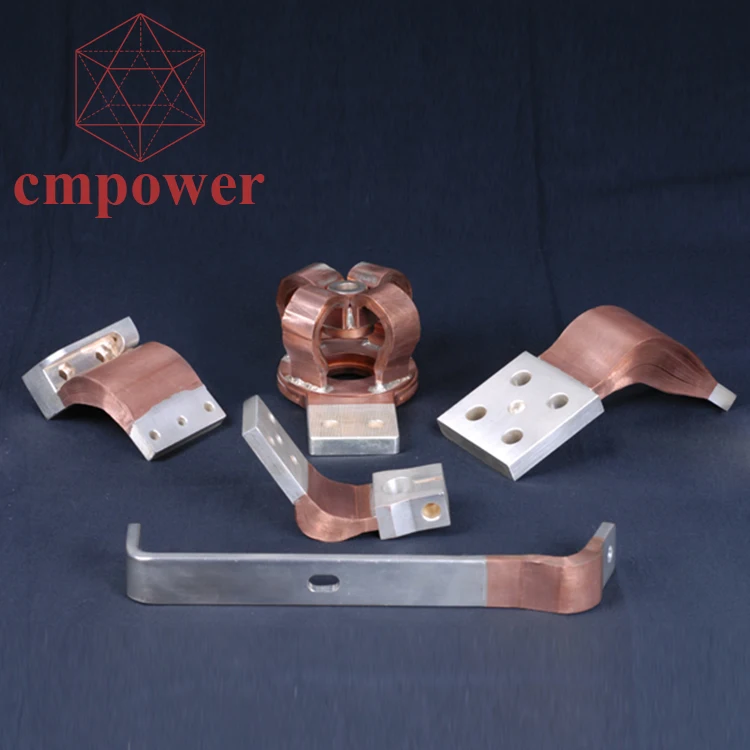

Аккумуляторный разъем, изготовленный из медной фольги, сваренной прессованием
KINTO специализируется на производстве гибких ламинированных медных шин, изготовленных из промышленной медной фольги высокой чистоты методом прессовой/диффузионной сварки или пайки.
Гибкие соединители изготовлены из медной фольги в соответствии с DIN EN 1359.9 с указанной толщиной. Контактные поверхности могут быть приварены прессованием, что обеспечивает превосходную электропроводность за счет идеального.
..
Гибкие медные шины
Гибкие медные шины изготавливаются из медных ламинированных листов методом прессовой/диффузионной сварки. Шины изготовлены из медной фольги заданной толщины. Контактные поверхности сварены прессованием для достижения превосходной электропроводности благодаря идеальному молекулярному соединению. Контактные площадки могут быть расточены, фрезерованы, обработаны или покрыты (например, лужением или серебрением) в соответствии с требованиями заказчика.
Сравнить
Удалить все
Сравнить до 10 продуктов

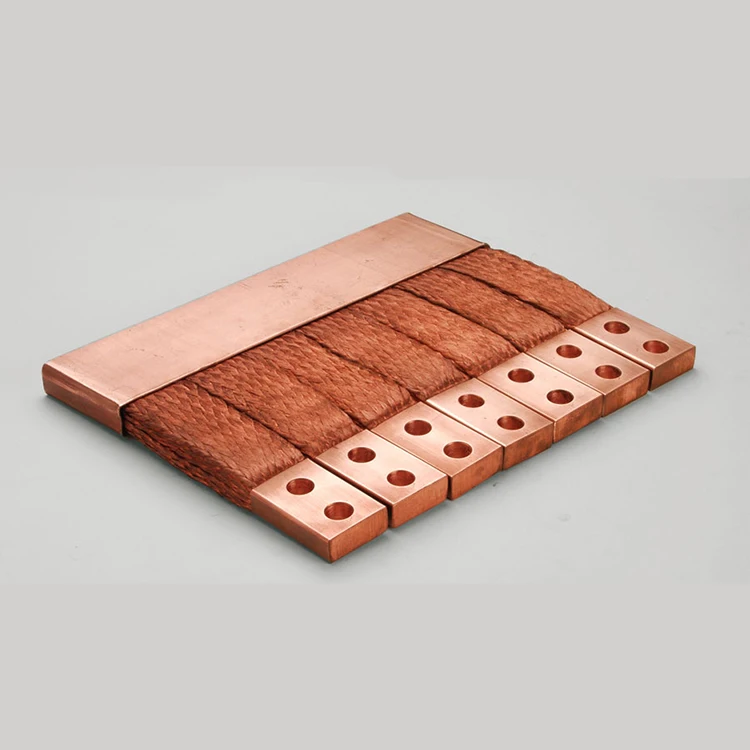

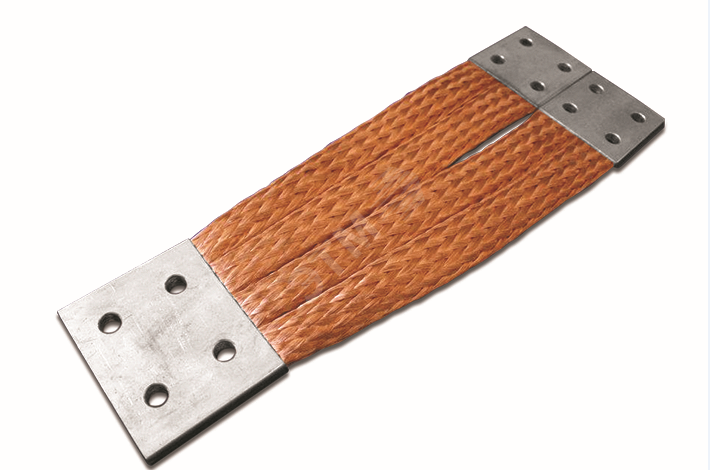

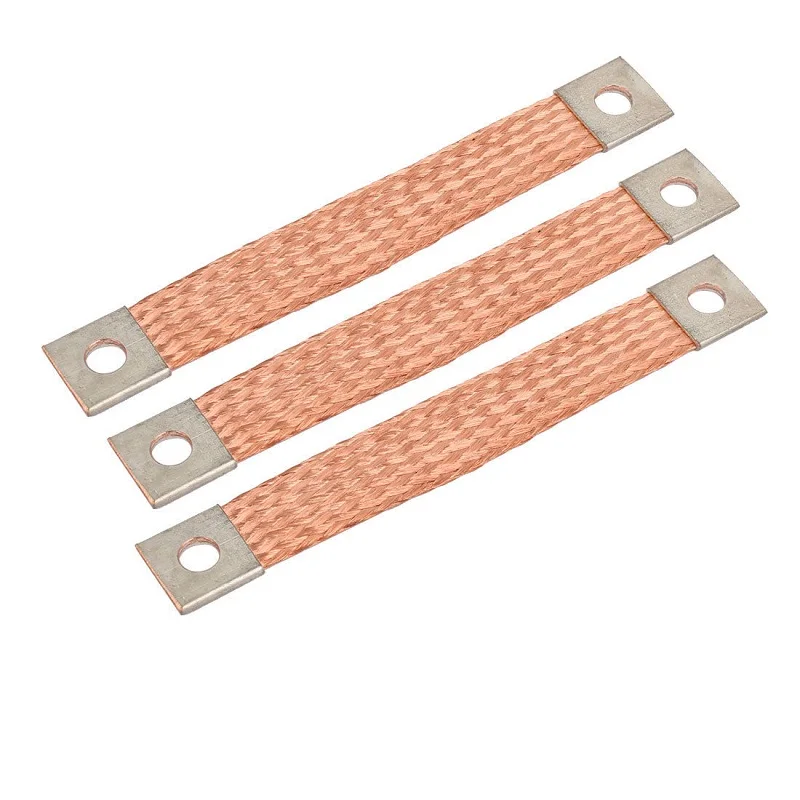

Медные плетеные гибкие соединения | Джемперы | Соединители
| Гибкие изолированные шины состоят из нескольких слоев непокрытых или луженых медных полос и изолированы гибким высококачественным ПВХ компаундом. | |
Технические данные электрического проводника
Технические характеристики изоляции
Технические характеристики гибких изолированных шин
| |
Основные характеристики гибких изолированных шин
Применение гибких изолированных шин Гибкость стержней позволяет устанавливать их в сложное оборудование или небольшие места 9Тут очень легко. Размеры и мощность
| |
Руководство по выбору правильных размеров Токи связаны с поперечными сечениями и рабочей температурой окружающей среды, как показано в таблице выше.
Повышение температуры (△T) стержней можно рассчитать по следующей формуле:
Пример (для справки): Если ваша рабочая температура окружающей среды составляет 40 ℃, и вам нужна сила тока 510 А при ширине стержня <40 мм, вы можете получить максимальное превышение температуры 65 К (105 ℃-40 ℃ = 65 К), поэтому вы можете решить
размер 32×1×4. С этой планкой максимальное повышение температуры составит 50К при токе 520А. | |
Они будут особенно хорошо использоваться в качестве соединителей в распределительных устройствах и между
трансформаторы, коммутационные аппараты и сборные силовые сети.
