Медные трубы для водоснабжения: полезные советы

Использования медного водопровода в интерьере лофт





Стоит ли использовать медные трубы для водоснабжения, насколько оправдано применение меди для водяной разводки и как долго служит водопровод из этого металла, рассмотрим ниже в статье. Напоминаем, что этот обзор является частью цикла статей о водопроводе для жилого дома и первая статья находится здесь. А сейчас кратко рассмотрим плюсы и минусы медной разводки в квартире или загородном доме.

Медная труба для воды: плюсы и минусы

По сочетанию надежность + качество + долговечность, медные трубы для водоснабжения стоят на втором месте после нержавейки. Плюсы практически во всем:

  • Медь обеззараживает воду.
  • Легкий монтаж. Пластичность трубы позволяет проектировать любые схемы разводки.
  • Долговечность: в Европе есть водопровод в старом доме, которому более 200 лет.
  • Профессиональная пайка обеспечивает надежность стыков

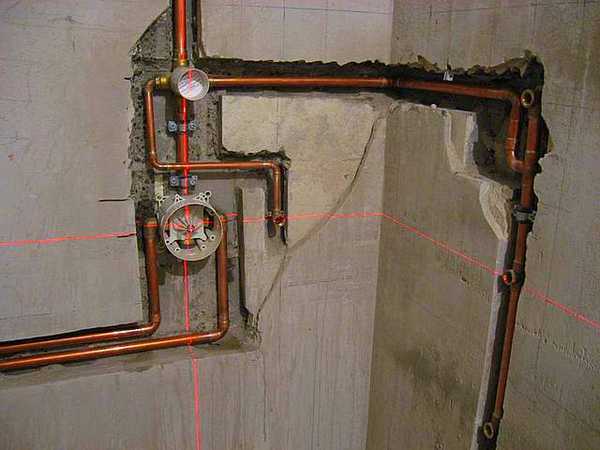

Санузел с медной разводкой





Кроме того, современные стили «лофт» и  «кантри» в дизайне помещений только выигрывают от использования труб из меди в интерьере. Поэтому довольно часто в современных квартирах можно увидеть благородный цвет меди в сочетании с кирпичной кладкой: стильно, модно и удобно.Монтаж водяной разводки и стояков из меди можно выполнить двумя способами:

  1. Под пайку.
  2. Опрессовочными фитингами.

Пайка медного водопровода

Первый способ требует профессионального исполнения: специального инструмента для пайки, флюсы, спец. припои и т.д.

Второй способ позволяет сделать монтаж водяной системы самостоятельно. Но герметичность соединений в этом случае ниже, чем при выполнении работ мастером.



Минусы медной трубы для дома

Основная причина, почему мало используются медные трубы для водоснабжения — это стоимость материала.  Медь слишком дорого стоит, чтобы использоваться повсеместно.

Еще одна тонкость: стояки должны соединяться с соседями сверху и снизу на фитингах, разводка делается с применением различных соединительных муфт и т.д. То есть различные резьбовые и другие соединения необходимы. А вот найти их в наших магазинах стройматериалов достаточно сложно — нет большого спроса, поэтому и ассортимент бедный.

Кроме того, в медных трубах должна постоянно находиться вода. Иначе стенки быстро покрываются слоем окислов. Это иногда вызывает сложности, если водопровод находится в загородном доме для проживания только в летний период.

И еще один нюанс: при покупке трубы обязательно обратите внимание на стенки. Как уже упоминалось, в Европе очень любят медную разводку и даже есть старинные дома с водопроводом, который не менялся более 200 лет.

Но учтите, что две сотни лет назад труба была толстостенная и мастера не экономили на качестве трубы. Чего не скажешь о современных производителях. Тонкостенная труба не обеспечит вам всех преимуществ, описанных выше и купив тонкие медные трубы для водоснабжения вы испытаете разочарование. Будьте внимательны и используйте советы от бывалого сантехника. Удачи.

Буду благодарна, если нажмете на кнопочки:)))

Еще статьи по теме

svarschik-santehnik.ru

Отожженная медная труба и ее отличия от неотожженной

Отожженные медные трубы получили широкое распространение в сетях отопления водоснабжения и кондиционирования благодаря высокой степени теплопроводности, бактерицидным свойствам и устойчивости к коррозии (за исключением очень хлорированной воды или кислой среды). Пластичность и возможность принимать разнообразные формы значительно упрощает процесс их установки.

Отожженные трубы из меди — популярный материал для создания трубопроводов разного назначения

Что такое медная труба

Медные трубы выпускаются двух видов: отожженные и неотожженные. Начальным этапом производства изделий является обработка руды. Далее, через полученную так называемую черновую медь продувается кислород, который выжигает примеси. В результате этой процедуры получаются металлические слитки, имеющие чистоту более 99%.

Из таких слитков производится неотожженная труба. Процессы прокатки, штамповки приводят к потере материалом своей эластичности, но при этом приобретается значительный запас прочности. Для неотожженной медной трубы предел прочности равен 340-450 МПа, а допустимое растяжение изделия составляет до 6%.

Отожженная труба получается в результате процесса термической обработки (отжига). Температура такого нагрева составляет около 700 градусов. После постепенного остывания, называемого отпуском, изделие приобретает все требуемые характеристики.

Обратите внимание! Запас прочности отожженной медной трубы составляет 220 МПа, но ее эластичность увеличивается в несколько раз – возможно удлинение в 1,5 и больше раза.

Для того, чтобы труба приобрела особые свойства, ее подвергают термической обработке на специальном оборудовании

Неотожженная труба такой термической обработке не подвергается, поэтому внутренняя структура металла остается неизменной.

Достоинства и недостатки медных изделий

Отожженные изделия проявляют стойкость к высоким значениям влажности, частым и резким перепадам и скачкам температуры. Труба медная толстостенная может выдержать почти любое давление.

Современные технологии производства предполагают нанесение внешнего полимерного слоя, который позволяет снижать потери тепла. Такое решение важно для применения медных труб в системах горячего водоснабжения и отопления. Наружное покрытие также предотвращает появление конденсата.

Медные изделия имеют гладкую внутреннюю поверхность, что позволяет поддерживать хорошую проходимость во время всего срока эксплуатации. У них отличная термостойкость. Даже тонкостенная труба может выдержать высокие температуры без деформации.

Для отжига используется специальный инертный состав. Такая мера обеспечивает устойчивость труб к ультрафиолетовым лучам, различным агрессивным веществам, например, щелочам, кислотам. Отожженная труба не теряет технические характеристики при замерзании в ней воды.

Соединять медные трубы можно пайкой или фитингами, но каждый из способов достаточно трудоемок и требует строгого соблюдения правил монтажа

Из недостатков выделяют достаточно высокую стоимость изделий и трудоемкость монтажных работ. Кроме того, малые механические воздействия на медные трубы тонкостенные могут привести к их деформации.

Характеристики отожженных и неотожженных труб

На медные трубы распространяется действие нескольких нормативных документов. Содержание примесей определяется ГОСТ Р 52318-2005 и не должно быть больше 0,1%. Сортамент медных труб регулирует ГОСТ 617-90, который определяет использование меди марок М3р, М3, М2р, М2, М1р, М1. Изделия могут быть:

  • твердые;
  • полутвердые;
  • мягкие.

Стандарт выделяет холодноднокатные, тянутые и прессованные медные трубы. Основные требования, которые регламентируются документом, касаются состояния и формы изделий. Сантехническая отожженная и неотожженная труба не должна иметь внешних и внутренних дефектов.

Обратите внимание! Разрушение отожженной трубы происходит при давлении 200 атм.

Она может эксплуатироваться в широком диапазоне температур — от +250 до -200 °С. Такие показатели касаются параметров теплоносителя и внешней среды.

Неотожженная труба при попытке ее согнуть может необратимо деформироваться, поэтому такие изделия поставляются в прямых отрезках. Поставка отожженных вариантов часто производится в бухтах.

Отожженная труба более пластичная, ее можно легко сгибать без риска деформировать стенки

Этап отжига придает повышенную пластичность медной трубе, что значит появление возможного разрыва при ее удлинении на 60%. Эксплуатационный срок медных изделий до 100 лет.

Проведение необходимых расчетов

При монтаже трубопровода нередко возникает необходимость в расчетах различных параметров или определении количества требуемых дополнительных материалов. Для расчета веса медной трубы выражение имеет вид:

М= L*ρ*π*b*(d-b),

где L – длина трубы (в метрах), ρ – плотность меди (8930 кг/м3), π – постоянная (3,14), b – толщина стенки трубы (в метрах), d – наружный диаметр (в метрах).

При использовании медных труб в сети отопления необходима их термоизоляция, поскольку высокий коэффициент теплопроводности приводит к значительным тепловым потерям. Для этого применяются готовые кожухи. Если термоизоляцию проводить другими материалами, то возникает вопрос в их достаточном количестве.

Выражение для определения площади боковой поверхности трубы имеет вид:

S=2*π*r*L,

где r – внешний радиус, L – длина трубы.

Сечение трубы чаще всего приводится в долях дюйма. Для подбора подходящей детали нет необходимости использовать специальное выражение, можно обратиться к данным таблицы.

Таблица 1

Сечение в долях дюймаТолщина стенки в ммНаружный диаметр в мм
¼0,66,4
3/80,79,5
½0,912,7
5/81,0215,9
¾1,0219,05
7/81,122,2
1 1/81,328,6
1 3/81,435,0
2 1/81,7854
2 5/82,0366,7
3 1/82,579,4
4 1/82,8104,7



Существует еще одна важная формула, позволяющая определить допустимое давление в трубе. Для полых тонкостенных цилиндров выражение имеет вид:

P =  2*s*b/d,

где s – допустимое напряжение для длительной непрерывной эксплуатации трубы, b – толщина стенки, d – наружный диаметр.

Медные трубы способны выдерживать высокое давление и большую температуру, поэтому часто используются для монтажа систем отопления

Применение сантехнических медных труб

Поскольку неотожженная труба имеет значительный запас прочности, то она используется при производстве автомобильных деталей, оборудования холодильных конструкций и гидравлических узлов. Зачастую такие изделия применяют для монтажа горячего водоснабжения в местах нагрева воды до 100 °С при подаче, например, котельной, лаборатории либо промышленном предприятии. Неотожженная труба из меди не забивается мусором и отложениями.

Обратите внимание! В сетях горячего водоснабжения для стыковки элементов между собой лучше использовать разъемные соединения, а не паяные. Это объясняется низкой температурой плавления припоя и разрушением соединения при воздействии горячей воды.

Если тонкостенная медная труба является частью иной системы, то для соединения вполне подходит капиллярная пайка, сварка или применения фитингов.

Отожженная труба может использоваться как в промышленности, так и в быту. Поскольку она тонкостенная, то есть возможность уменьшения размера внутреннего диаметра без снижения ее показателя пропускной способности и прочности.

Изделия менее 10 мм в диаметре используются для устройства внутренних теплообменников систем кондиционирования и отопления. Эффективность функционирования обеспечивается хорошей передачей энергии. Трубы диаметром 10-25 мм обычно являются частью водопроводных систем.

В системах слива применяются разновидности до 4-4,5 см. Эффективность водоотведения обеспечивается высокой проходимостью. Более толстые трубы подходят для систем отопления. Тонкостенная труба вместе с высокой термостойкостью материала обогревает помещение с низкими энергозатратами.

Таким образом, медные изделия имеют выгодные технические характеристики, широкий сортамент, а, значит, на их основе может быть организована практически любая сантехническая система.

trubamaster.ru

Достоинства и недостатки медных труб в системах отопления, особенности эксплуатации и пайка, отзывы и стоимость

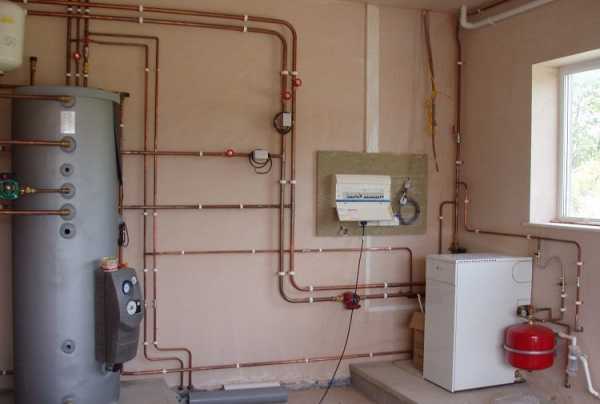

Разводка системы отопления при помощи медных труб – не самое  дешевое решение, но, при правильной планировке, долговечное и надежное: срок годности материала —  80-100 лет, но как поведут себя соединительные элементы, места пайки и другие составляющие системы – это вопрос.

Достоинства и недостатки медных труб в системах отопления

Трубопроводы из этого металла имеют долгую историю: им уже более 5тыс. лет. Изменились технологии, но положительные качества их остаются прежними:

Медные трубы при определенных условиях могут эксплуатироваться долго

  • Длительный срок эксплуатации: при правильно спроектированной и собранной отопительной системе трубы могут служить десятилетиями.
  • Небольшой вес. Медь пластична и прочна, что позволяет делать трубы с небольшой толщиной стенки. В результате получается, что весит она немного.
  • Выдерживает и высокие и низкие температуры (диапазон рабочих температур от +115оС до -40оС).
  • Медь определенной марки хорошо переносит водную среду, но для этого в ее состав вводят небольшую часть фосфора. На таких изделиях присутствует маркировка EN 1057 – в соответствии со стандартом DIN. Такие трубы не реагируют с водой и применяются как для водопровода, так и для отопления.
  • Не требуют наружной отделки. Сами медные трубы выглядят привлекательно и со временем их вид не портиться. Если и возникает необходимость покрасить, то скорее из-за несоответствия новому дизайну помещения.

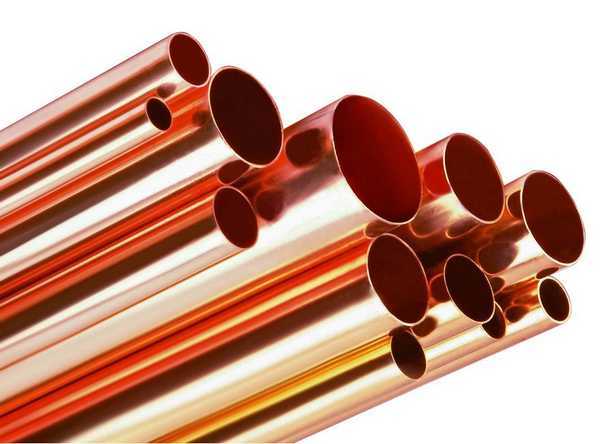

    Медные трубы имеют достаточно привлекательный внешний вид

  • Не боится заморозки: после оттаивания продолжает функционирование. Это очень важное качество для регионов с суровыми зимами.
  • Не пропускает никакие газы, кислород в том числе, который является активным окислителем.
  • Высокая стойкость к окислению.
  • Гладкая внутренняя поверхность, снижающая вероятность образования отложений, в отличии от стальных труб (у ППР и МП труб отложений нет).
  • Небольшой коэффициент температурного расширения.
  • Как и любое вещество, медь попадает в среду, которую транспортирует (исключение стекло и керамика). При небольших дозировках это полезно – она обладает дезинфицирующими свойствами. Ранее были сообщения о негативном влиянии большого количества меди на здоровье, но на сегодня никаких подтверждений не найдено и медь не считается вредной даже в больших дозах.

Достаточно приличный список плюсов. Но недостатки тоже есть и достаточно серьезные:

  • Несовместимость с другими материалами. При наличии в системе  алюминиевых элементов начинается активные электрохимические реакции. При прямом соединении с изделиями из других металлов разрушение происходит быстро. Для улучшения ситуации можно использовать латунные переходники и фитинги. Но в одной системе алюминий и медь лучше не совмещать: они вступают в реакцию, при которой выделяется большое количество газов, так что при отсутствии газовыпускных клапанов систему может разорвать.

    При прямом контакте с другими материалами идет активное разрушение

  • Высокая цена. Это относится и к трубам и к фитингам. Требуется еще припой, который стоит очень немало и если не приобретение, то аренда специального оборудования. Система в целом получается дорогая. Особенно если учесть, что алюминиевые радиаторы ставить нельзя, чугунные – чуть лучше, но тоже плохо, так что и радиаторы желательно ставить медные, или биметалл с медью.

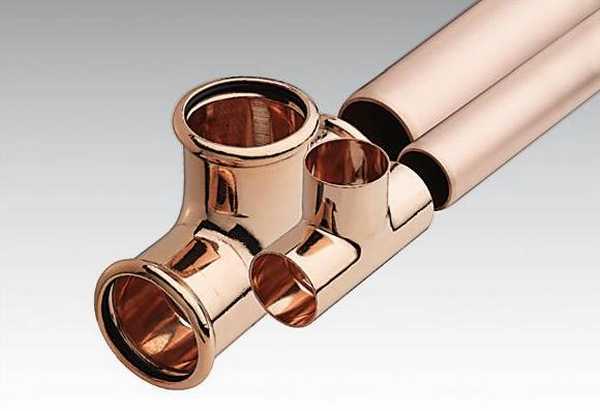

    Фитинги для медных труб

  • При наличии в теплоносителе твердых частиц быстро происходит стирание, так как это мягкий и пластичный материал. Потому необходим механический фильтр, для удаления абразивных частиц из среды.
  • Требуется изоляция от блуждающих токов: медь – очень хороший проводник электричества. Потому требуется отлично сделанный контур заземления и наличие диэлектрических прокладок в системе.
  • Сложность монтажных работ: обязательно специальное оборудование. Но можно использовать бронзовые обжимные фитинги, для установки которых требуются только ключи (разводные или рожковые).

    Обжимные фитинги для медных труб устанавливаются руками, но монолитить их в стены нельзя

  • Необходима защита от механических воздействий или бережное отношение, иначе через несколько лет будут не трубы, а бесформенная груда металла.

Есть еще несколько свойств, которые в зависимости от точки зрения  или условий эксплуатации можно отнести и к плюсам и к минусам:

  • Первое – высокая теплопроводность. Если медные трубы отопления прокладываются открыто – они излучают достаточно большое количество тепла. Потому радиаторов может потребоваться меньше. Это плюс. При закрытой прокладке в стене или полу требуется тщательная теплоизоляция, чтобы теплоноситель через трубу не передал все тепло стене (особенно это возможно при прокладке в стенах, выходящих на улицу). Это минус.
  • Мягкость и пластичность. С одной стороны это хорошо – трубы при помощи специального устройства можно гнуть в достаточно больших пределах, что ведет к меньшему количеству соединений и фитингов. Это хорошо. Но мягкость материала веет к тому, что фиксировать их нужно через небольшой промежуток, а в некоторых случаях делать специальные короба: при высокой температуре теплоносителя медь может размягчиться и потерять форму. Это плохо. Не самый приятный момент состоит и в том, что при ударе медные трубы деформируются, следовательно ухудшается циркуляция теплоносителя. В результате при небрежном отношении и множественных искривлениях эффективность системы может очень снизится. Тоже нехорошо.

Большинство проблем, которые могут возникнуть при эксплуатации водопроводов, связаны с низким качеством продукции. И это не рекламные трюки, а результаты эксплуатации: правильно спроектированная система, состоящая из проверенных элементов, работает отлично. При наличии даже небольшого фрагмента из «левого» материала, начинаются проблемы. Пример: водопровод холодной воды и ГВС собран из меди, все материалы использованы качественные, фирменные, за исключением одного куска трубы (не хватило) в разводке ГВС, купленного с первого лотка на рынке. Результат – через полтора года эксплуатации появилась голубая пленка на сантехнике, к которой подведена горячая вода (там, где только холодная, изменений нет). Хозяевам пришлось менять всю гребенку ГВС из-за наличия активного процесса коррозии в «левом» участке трубы.

Большинство проблем с медными трубопроводами связано с низким качеством материалов

Чтобы ориентироваться в марках и купить медные трубы, которые подходят для отопления, необходимо знать виды производимых компонентов, их типы, область эксплуатации и маркировку.

Маркировка и стоимость

Медные трубы выпускаются двух видов: мягкие и твердые. Для отопления чаще используют твердые. Форма выпуска – линейные отрезки по 2-5м длиной или бухты, в которых скручены отрезки по 5-10м.

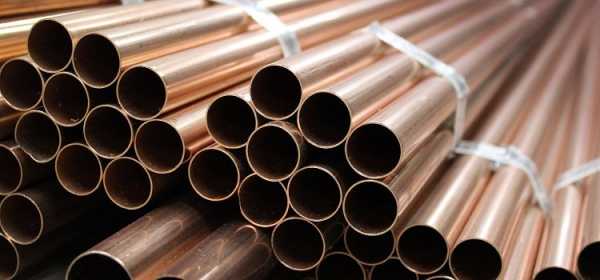

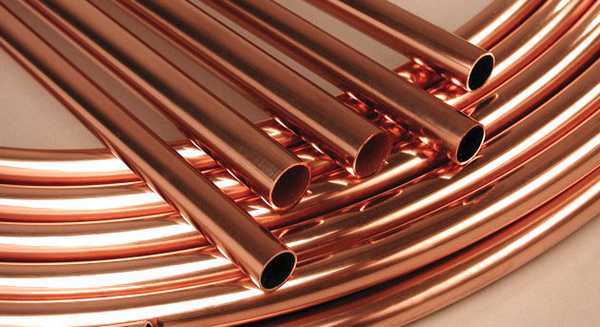

Трубы из меди поставляются или отрезками или бухтами

Размеры. Обозначается наружный диаметр в миллиметрах (обычно отечественного производства или из стран СНГ) или дюймах (импортные), а через дробь или «х» ставится толщина стенки: 22х1 мм (22/1мм) – наружный диаметр 22мм, толщина стенки 1мм, значит внутренний диаметр, по которому и проектируются системы отопления, составит 21мм (22-1=21). Для разводки бытовой системы отопления волне достаточно толщины стенки 0,8-1мм.

Диаметр медных труб маркируют наружный, а через дробь ставят толщину стенки

Чтобы не ошибиться с выбором диаметра при разводке индивидуального отопления, проще «танцевать» от выхода котла. Вот такого диаметра и будут ваши трубы до первого разветвления. Если система небольшая всю разводку можно делать одной трубой, но если она достаточно большая, нужно следовать правилу: после каждого разветвления используется труба с диаметром, меньшим на один шаг по размерной сетке. Ответвление к отопительному прибору (радиатору или полотенцесушителю) также идет меньшим на шаг диаметром. Например, из котла выходит 24мм, на первом ответвлении отделяются две ветки, которые идут уже 22мм трубами, а к радиаторам от нее отходит 20мм.  «Обратка» собирается аналогично, но от меньшего к большему размеру. Если же отапливаться будет большая площадь в несколько этажей, желателен профессиональный теплотехнический расчет.

Штуцера из котла обычно выходят или медные или латунные, но в каждом случае уточняйте и помните, что напрямую другие материалы соединять с медью нельзя. Для того чтобы не возникало химической реакции использовать придется латунные или бронзовые фитинги или переходники.

Есть еще трубы отожженные и неотожженные. Неотоженные трубы имеют большой запас прочности: они выдерживают давление до 450 Мпа, но не очень хорошо гнутся: могут растянуться только на 6%. Чтобы изменить характеристики их разогревают до высоких температур, затем охлаждают. Процесс называется отжигом, а изделия, которые после него получились, отоженными. Запас прочности стал меньше – до 22Мпа, но зато увеличена эластичность: растягиваться материал может на 50-60%. Также материал стал более устойчивым к перепадам температур, переносит без проблем ультрафиолет и почти нечувствителен к высокой влажности. Потому и применяется отожженная медь не только в отоплении, но и в двигателях и приводах автомобилей.

Один из примеров пайки медных труб

Стоимость медных труб для отопления высока. Можем сравнить:

Примерно та же картина будет и в фитингах: медные в разы дороже даже тех, которые используются в металлопластиковых системах. В качестве примера приведены не самые дорогие ППР и МП трубы, есть дороже, причем в разы, но и медные также не самые дорогие. Так что ориентировочно разницу вы представляете.

Монтаж медных труб отопления

При сборке трубопровода используются два вида соединений: при помощи фитингов и сварки. Через разборные или прессовые фитинги стыкуются трубы с отопительными приборами. Возможна установка и для соединения/разветвления труб, но чаще используется для этих целей сварка. При использовании отожженных труб в нужных местах их можно гнуть, уменьшая количество соединений. Для изгиба используют специальное приспособление – трубогиб, которое позволяет получить разные углы не уменьшая просвета трубы и не ухудшая проходимость системы. Гнуть медные трубы руками практически невозможно: хоть материал и пластичен, но изогнуть его вручную без уменьшения просвета не получается. Так что такой метод лучше не использовать.

Чтобы согнуть медную трубу используют специальное оборудование — руками это делать нельзя, так как уменьшается просвет трубы и ухудшается циркуляция

Для установки обжимных фитингов не требуется никакого специального оборудования:  труба вставляется в соответствующий паз до упора, а затем при помощи гайки закручивается, прижимая материал трубы к корпусу фитинга. Для плотного прилегания могут понадобиться два ключа – подтянуть до полной герметизации. Это все требуемое оборудование. Но специфика обжимных соединений такова, что требуется постоянный контроль герметичности: периодически они начинают «капать».  Потому такие соединения нельзя замуровывать.

Установка прессовых фитингов происходит при помощи специальных пресс-машин. Они стоят недешево (и аренда в том числе). Зато соединение получается герметичным и надежным, но неразъемным.

Более универсальным и надежным считается капиллярная пайка. Таким способом можно соединять участки труб одинакового диаметра напрямую: один из свариваемых концов развальцовывают – незначительно увеличивают диаметр, чтобы трубы можно было вставить одну в другую. Для этого используют специальное устройство. Место соединения зачищают при помощи металлической щетки или специальных губок (есть в продаже). Заем соединяемые поверхности обрабатывают флюсом – специальным составом, который улучшает «сцепление» металла с припоем. Обработанные трубы вставляют одна в другую. Просвет между ними при этом должен быть минимальным – доли миллиметра. Затем соединение разогревают при помощи сварной горелки. Когда материал нагреется до температуры плавления  припоя, его вносят в пламя и расплавленным составом заливают имеющиеся щели. После того как шов заполнен, его остужают. Можно просто оставить его на воздухе, до остывания, а можно опустить в воду. В принципе, процесс не очень сложный, но требуется опыт, сноровка и тщательность исполнения: и развальцовка и сам процесс заполнения требуют точности и аккуратности. По такой де схеме паяются соединения со специальными медными фитингами под пайку.

Хорошо продемонстрирован процесс пайки медной трубы и такого же фитинга на этом видео, но тут предусматривается использование в водопроводной системе, а потому в качестве припоя использовано олово. Для отопления используют другие составы, имеющие температуру плавления не меньше 115оС. В остальном процесс такой же.

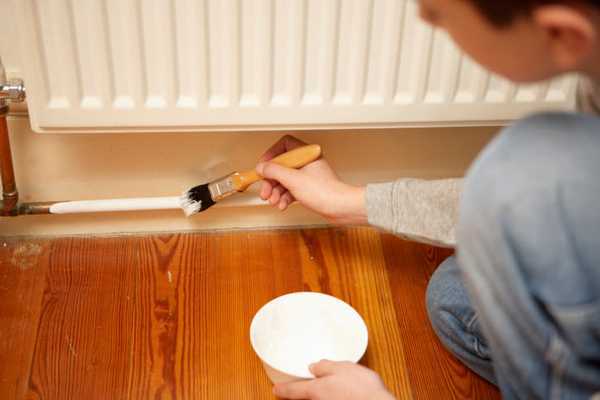

Чем покрасить медные трубы отопления

При подборе краски нужно учесть следующие тонкости: она не должна изменять цвет при высокой температуре, защищать от внешних воздействий, и не должна слоиться. Чтобы краска ложилась ровнее, необходима обработка грунтовкой для цветных металлов. Подойдет свинцово-суриковая грунтовка 81.

Причем нужно учесть, что краска не впитывается, и разносить ее кисточкой требуется тщательно. Но добиться более-менее  ровной прокраски можно только после нанесения двух слоев. Чуть легче работать с краской в баллончиках: она ложиться равномернее.

Красить медные трубы можно, но придется накладывать несколько тонких слоев

Для медных труб нельзя использовать масляные краски – они от температуры темнеют, а вв системах отопления она немалая. Подходят следующие краски: эмали ПФ – 115, 156, 167, 187, 223 и 519, эмали алкидные, полиуретановые и ГФ – 0119. Допускается использование лаков: ВЛ–51 или этинолевый лак, в который в соотношении 9к1 добавлена пудра алюминия.

Отзывы и опыт эксплуатации

Медные трубы кто-то считает отличным выходом, а кто-то не приемлет. Но, собственно, это характерно для любой технологи и материала. Единственное, на что обращают внимание, и к чему стоит прислушаться – это к тому, что при кислой среде медь начинает разрушаться. Потому заливайте в систему или теплоноситель с нейтральным PH или со слабо-щелочным. Также не рекомендуют использовать стальные, алюминиевые или чугунные радиаторы. Обязательно нужно защищать систему от блуждающих токов (заземление и диэлектрические прокладки обязательны) иначе начинается химическое или электрохимическое разрушение. Но в системах центрального отопления полностью вы от разрушения не избавитесь: теплоноситель в них насыщен железом, и если твердые частицы можно задержать фильтром, то от растворенных в нем никуда не деться.

Еще один совет от опытного монтажника: медь очень боится контакта с бетоном (окисляется). Скорость разрушения зависит от состава стены, но в любом случае лучше уложить трубу в ПВХ оболочку или любой схожий по характеристикам изолятор.

Медные трубы вступают в активную реакцию с бетоном, потому их лучше укладывать в защитной оболочке

Еще совет от мастера, но уже касается он пайки: важно не переусердствовать. Во-первых, от переизбытка старательности можно заварить весь просвет (если труба небольшого диаметра это особенно актуально), во-вторых, при перегреве мягкого припоя пасту перегревают, из-за чего она коксуется, что приводит к образованию свищей, ну и в-третьих, не переусердствуйте с количеством припоя. Если опыта нет, попрактикуйтесь в сварке на небольших кусках труб: можно проконтролировать и просвет и герметичность соединения. А после приобретения хоть какого-то опыта можно приступать и к сварке системы.

Итоги

Как видим медные трубы для отопления – хороший, но не идеальный вариант. Много у такого материала плюсов, но не меньше минусов. Возможно появление коррозии  — это может стать следствием неправильно подобранного состава теплоносителя, высокого давления или гидроудара. Причем стоит учесть, что срок службы медных систем отопления напрямую зависит от правильного проектирования и монтажа, то есть, даже если будут использоваться качественные оставляющие, но их спаяют или проложат «кривыми» руками, длительной эксплуатации не будет. А специалистов, которые грамотно работают с медью сегодня ой как немного, и стоят их услуги (в довесок к материалам) тоже очень недешево. Возможно, потому и достаточно редко ставят ее сегодня, тем более что есть неплохая замена – полипропилен (армированный) или металлопластик.

Напоследок несколько видео-уроков с полезной информацией. В этом видео есть немного о типах припоев.

А в этом видео материале рассказывается о том, как делают медные фитинги. Интересно…

teplowood.ru

установка и монтаж, изделия с ПВХ изоляцией

Коммуникации, которые создало человечество за многие тысячелетия, способны обеспечить достаточный уровень комфорта. Они постоянно совершенствуются, появляются новые материалы, обеспечивающие простоту и удобство пользования ими. Водопровод не является исключением, в настоящее время идет замена старых изношенных труб на изделия из более совершенного материала – пластика.

Однако, старые материалы имеют не худшие характеристики –например, медные трубы для водоснабжения, история которых насчитывает много столетий. Они до сих пор являются востребованными для строительства систем снабжения водой жилища современного человека.

Трубы из меди обладают рядом уникальных достоинств, которые до сих пор делают их весьма популярными при строительстве водопровода:

  • обработка данного металла значительно проще, чем сталь;
  • значительный диапазон рабочей температуры позволяет использовать трубы не только для снабжения холодной водой, но и для отопления и канализации;
  • при замерзании внутри изделий воды, трубы не повреждаются;
  • сочетание высокой прочности металла и пластичности упрощает монтажные работы по установке систем водоснабжения;
  • отсутствие коррозии и образования налета на внутренних стенках изделий;
  • высокая долговечность;
  • трубы для водоснабжения медные можно использовать для подачи питьевой воды, так как этот металл не оказывает отрицательного влияния на здоровье человека.

Единственный недостаток медных труб, который ограничивает их использование – высокая стоимость изделий. Но, несмотря на это, многие домовладельцы используют их при организации систем водоснабжения и отопления.

Способы соединения медных труб

Медные фитинги и трубы для водопровода, благодаря высоким эксплуатационным качествам, позволяют осуществлять монтаж систем надежно и относительно просто. Для их соединения существует три способа: пайка изделий при помощи припоя, резьбовые соединения и пресс фитинг.

Для этого необходимо использовать ряд инструментов и приспособлений:

  • ножовка по металлу или труборез, с помощью которых нужно подготавливать отрезки труб для монтажа;
  • калибратор, который необходим для того, чтобы фитинги и трубы входили в соединение беспрепятственно;
  • мощный паяльник или горелка с газом для нагревания и пайки изделий;
  • фитинги или муфты с обжимными кольцами для создания прочности соединений;
  • набор простых инструментов – напильник, гаечные ключи и наждачная бумага;
  • флюс и припой для пайки медных изделий;
  • всевозможные муфты, тройники, отводы и т.п.

Рассмотрим самый простой способ, с помощью которого трубы медные для водоснабжения смогут соединить большинство даже начинающих мастеров – резьбовой способ.

После того, как составлена схема  водопровода, с помощью которой можно сделать расчет необходимых материалов и количества труб, следует перейти к подготовительным работам.
Необходимо нарезать части труб нужного размера, подготовить дополнительные элементы для организации поворотов, отводов и мест соединения сантехнических устройств.

Срезы медной трубы необходимо зачистить от заусениц, надеть на нее гайку и обжимное кольцо, которое создаст прочность и герметичность соединения.

После этого нужно вставить трубу в муфту и затянуть соединение гаечным ключом, не применяя при этом слишком больших усилий. В итоге получится надежное и простое соединение.

Следующий способ, которым проводиться монтаж водопроводных медных труб – пресс фитинг. Подготовка изделий осуществляется таким же образом: срезы обрабатываются, и на их концах следует сделать небольшую фаску.

Пресс фитинг представляет собой медную короткую трубу немного большего диаметра, на концах которой сделаны небольшие уплотнения. Внутри размещен уплотнитель из полимера. В фитинг вставляют отрезки изделий с двух сторон, которые нужно соединить, и с помощью специального приспособления происходит механический зажим.

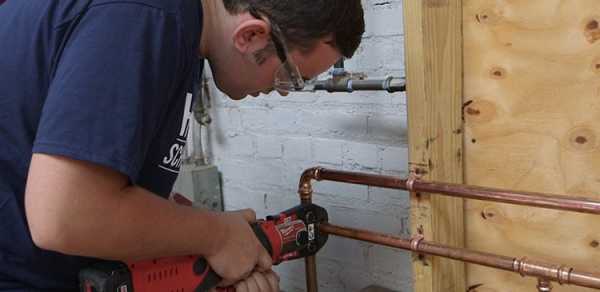

Соединение медных труб с помощью пресс фитингов

Медная муфта создает прочность, а уплотнитель необходимый уровень герметичности.

Пайка медных труб

Установка медных труб для водопровода с помощью пайки является самым надежным и сложным способом их соединения. Без наличия определенных знаний и навыков эту работу сделать качественно невозможно, поэтому лучше использовать профессионалов.

Необходимо подготовить отрезки труб – удалить заусенцы и произвести калибровку, а с помощью наждачной бумаги удалить окисную пленку для лучшего и прочного соединения, так как паять нужно чистую медь. Такую же процедуру необходимо проделать и с фитингом, далее нужно удалить пыль и обезжирить части медных изделий.

На места пайки необходимо нанести флюс, который состоит из раствора кислоты – он способствует прочному соединению медных частей.

Далее следует состыковать трубы и фитинг, с помощью горелки или мощного паяльника нагреть их, равномерно распределяя пламя по участкам соединения.

При этом нужно соблюдать время прогрева для того, чтобы температура металла была достаточной только для расплавления припоя, иначе при сильном нагреве он будет скатываться с места пайки.

Припой, который имеет вид тонкой проволоки и состоит из частей свинца и олова, необходимо вставить в зазор между трубами и муфтой. После того, как жидкий металл припоя зальет все полости, необходимо убрать пламя. После этого нужно подождать, когда место пайки остынет.

Процесс застывания припоя должен проходить медленно, при этом следует смотреть, чтобы соединяемые части оставались в неподвижном состоянии, Если не соблюсти данные простые правила, то соединение будет непрочным и придется все переделывать.

После соединения медных труб любым способом, прежде чем окончательно монтировать систему, необходимо проверить водопровод на предмет выявления возможных протечек и только потом подключать коммуникации в работу.

Труба медная для воды с ПВХ изоляцией

Как известно, медь обладает высокой теплопроводностью и является относительно мягким металлом. При прохождении по такой трубе горячей воды, часть тепла уходит наружу. В системе отопления такие свойства изделий еще более или менее приемлемы, однако для горячего водоснабжения это является существенным недостатком.

Поэтому сверху медных труб напаивается оболочка из слоя поливинилхлорида (ПВХ), которая несколько уменьшает потери тепловой энергии. Дополнительно данный слой изолирующего вещества защищает изделия от механических повреждений, особенно при проведении монтажа водопроводных систем. При пайке медных труб с ПВХ следует удалить этот слой, чтобы не повредить его в местах соединения.

Медные трубы при создании современных коммуникаций на протяжении долгого времени являются востребованными из-за своих положительных качеств, несмотря на высокую стоимость.

vsetrybu.ru

Отправить ответ

avatar
  Подписаться
Уведомление о

Рубрики
