Медные трубки как соединить – Соединение медных труб: сравнение монтажных технологий

alexxlab | 07.04.2020 | 0 | Разное

Содержание

как соединить без пайки фитингами, как спаять, соединитель со стальной трубкой

Содержание:

Даже с учетом того, что полимерные трубы применяются все чаще, металлические изделия все еще пользуются немалым успехом. Как правило, в качестве металла используется медь, латунь и сталь. В лучшую сторону по показателям устойчивости к коррозии и высоким температурам отличается медь. Собственно, о соединении медных труб, и пойдет речь в этой статье.


Даже несмотря на то, что медные трубы отличаются своей дороговизной, учитывая все характеристики материала, их применение является довольно-таки оправданным.

В первую очередь, перед соединением медных труб, стоит определиться с тем, как их соединять, методом пайки или иным способом.

Соединение труб при помощи пайки

Рассмотрим соединение медных трубок фитингами с последующей пайкой, которая бывает низко- и высокотемпературной. При первом методе пайка осуществляется при температуре 300 ºC. Второй метод используется при обустройстве систем с высокими нагрузками в промышленных целях.

В качестве соединителей для медных труб выступают муфты, дополнительно нужен оловянно-свинцовый припой и флюс.


Технология пайки труб будет следующей:

  • В первую очередь отрезают трубу определенных размеров. Процесс этот должен производиться аккуратно, с учетом размеров имеющихся фитингов.
  • Концы труб должны быть осмотрены – не должно быть каких-либо дефектов, таких как сколы, трещины или заусенцы. Если их не устранить, то будут проблемы с герметичностью соединения после выполнения всех работ.
  • После того, как убедились, что торцы очищены, можно начинать соединение. В связи с тем, что соединяться будет несколько труб, и они могут быть с различными сечениями, то и фитинги должны быть подобраны соответствующим образом.
  • Далее окончание трубы и внутренние стенки муфт следует обработать флюсом, который обезжирит поверхности для получения максимально качественного соединения.
  • Теперь конец трубы продевают в соединитель медных трубок и нагревают. Его нужно подобрать так, чтобы сечение было больше сечения трубы на 1-1,5 см. Прогревают трубы газовой горелкой. Зазор между трубой и соединительной муфтой заполняют расплавленным припоем. В настоящее время на рынке можно найти любой тип припоя под свои нужды, так что с выбором не должно возникнуть каких-либо проблем.
  • После равномерного распределения припоя по окружности, стыкуемые детали нужно оставить, пока он полностью не затвердеет.
  • На финишном этапе нужно проверить соединители для медных труб и всю систему, запустив в нее воду. В этот момент проверится не только система, но и выполнится очистка ее от остатков флюса, который со временем может становиться причиной коррозии металла.

Герметичная стыковка медных труб без пайки

Дополнительно стоит отметить, что, невзирая на то, что соединение труб пайкой считается наиболее надежным методом в большинстве случаев, все же встречаются ситуации, когда таким способом воспользоваться не представляется возможным. В таких случаях можно прибегнуть к соединению медных трубок без пайки. Потребуются специальные фитинги, которые обеспечат надежное соединение благодаря зажимному эффекту, который образуется при резьбовом соединении.

В данном случае соединение производят в такой последовательности:

  • Сначала рассоединяют фитинги, которые, зачастую, имеют две составные части.
  • Один из элементов надевают на трубу. Как правило, это гайка и зажимное кольцо.
  • Далее в фитинг продевают трубу и затягивают гайку.


Обычно такие фитинги комплектуются развернутой инструкцией, которой в обязательном порядке нужно придерживаться, иначе выполненные работы будут некачественными.

Стоит отметить, что перед тем как соединить медные трубки без пайки, стоит осознать все риски, так как качественное соединение получить довольно сложно. Минимальные перекосы соединяемых деталей не допускаются вообще, в противном случае технология грубо нарушается. Чтобы резьбовое соединение получилось предельно герметичным, его желательно дополнительно уплотнить специальными нитями. При этом стоит следить, чтобы они не оказались с внутренней стороны трубы, так как впоследствии вода может не проходить по системе должным образом.

Обязательные правила соединения

При любом типе соединения перечень проводимых работ будет выглядеть таким образом:

  • Соединяемые труб должны быть выполнены из одного и того же металла. В случае, если вы собрались соединять медную трубу с трубой из любого другого материала, вы должны определиться с нужным методом соединения. К примеру, для стыковки труб из меди и поливинилхлорида способ пайки использовать нельзя.
  • При соединении медной трубы со стальной, медную трубу следует располагать после стальной.
  • Во время затягивания резьбового соединения нужно быть крайне осторожным, особенно, если в вашем распоряжении трубы с тонкими стенками.
  • Чтобы правильно определиться с количеством необходимого припоя, кусок проволоки должен иметь длину окружности спаиваемой трубы.
  • Для прогрева труб лучше всего подойдет специальная горелка. Можно, конечно, использовать и простую паяльную лампу, но в данном случае нужно быть готовым, что место стыка перегреется, а весь рабочий процесс несколько усложнится.
  • Не секрет, что медные трубы являются довольно затратным материалом. В этой связи еще до проведения работ не будет лишним осуществить предварительные просчеты объема необходимого материала. Вместе с тем, помните, что все соединительные детали также обладают своими размерами, так что и их нужно учитывать.


В завершение не лишним будет отметить, что соединение труб из меди технологически является процессом средней сложности. Если вы занялись такими работами впервые, то нужно быть готовым к тому, что могут возникнуть некоторые нюансы. Чтобы разобраться в процессе, и получить о нем как можно большее представление, не лишним будет получить консультацию у профессиональных рабочих, или, как минимум, ознакомиться с имеющимися видеоматериалами.

trubaspec.com

пайкой, без пайки – фитингами с металлическими трубами

Соединение медных труб производится тремя способами: на компрессионных фитингах, посредством капиллярной пайки и при помощи пресс-фитингов. Каждый из этих способ имеет свои плюсы и минусы. Все зависит от того, в каких именно условиях планируется эксплуатировать сантехническую систему.

Соединения на обжимных (компрессионных) фитингах

Основное преимущество данной методики – простота монтажа, минимум вспомогательных инструментов. Справиться с такой работой сможет каждый человек, ведь нужно только лишь двумя ключами затянуть гайки. Недостатки соединения посредством фитингов: ограниченное максимальное давление (до 10 БАР) при температуре системы, равной 100 градусам.

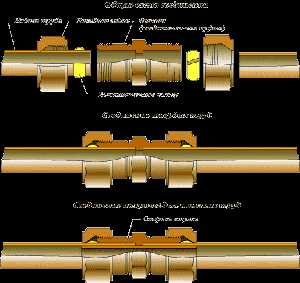

Соединение медных труб компрессионными фитингами

При монтаже также крайне важно не допустить малейших перекосов. Если фитинги предназначаются для «мягких» труб, обязательно наличие специальной втулки-вкладыша. Последний фактор крайне важен, но им часто пренебрегают.

Соединения, выполненные капиллярной пайкой

Преимущества соединения пайкой: аккуратность и ровность швов, минимальное количество требуемого припоя, демократичность относительно стоимости. Эксплуатационные характеристики: максимальное рабочее давление 40 БАР при максимальной температуре системы 150 градусов. Для капиллярной пайки требуется наличие горелки (на пропане или ацетилене), флюса, припоя. Данный способ соединения медных труб требует от человека определенного опыта и знаний.

С пресс-фитингов

Преимущества монтажных работ без пайки: высокая надежность, средняя стоимость при быстрой окупаемости. Для выполнения работ без пайки, посредством пресс-фитингов, от человека требуется минимум знаний и умений. Соединить медные трубы таким способом – дело считанных минут.

Соединение медных труб пресс-фитингом

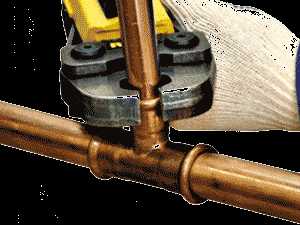

Закрепление фитинга пресс-клещами

Как соединить медные трубы со стальными?

Традиционно изделия из меди монтируются со стальными деталями посредством обжимных (компрессионных) фитингов. Технология работы:

Фитинг разбирается, затем в него вставляется труба, на которую предварительно надето обжимное кольцо и зажимная гайка.

Ручным способом гайка затягивается до самого упора. Важно следить за тем, чтобы не было никаких перекосов. Исходя из диаметров медной трубы или инструкции, указанной в паспортных документах или специальных таблицах, гайка затягивается на некоторое число оборотов посредством ключа. Обычно число оборотов составляет от ½ до ¼. Важно соблюдать рекомендованное число оборотов. В ином случае труба может деформироваться.

Соединить изделия из меди со стальными деталями довольно просто. Если вам что-то осталось непонятным, настоятельно рекомендуем просмотреть обучающее видео, где детально рассказывается, как смонтировать детали из меди со стальными трубами.

Технология монтажа

  1. При помощи трубореза или ножовки по металлу отрезается требуемый отрезок трубы;

    Труборез

  2. Наружная и внутренняя часть ее очищается посредством шабера или напильника от шероховатостей и заусениц;
  3. Концы изделий выравниваются специальным калибратором;
  4. Изделия сгибаются посредством трубогиба или вручную, при использовании сгибающей пружины. Это очень важная часть работы, ведь неправильно сделанный изгиб может в перспективе привести к коррозии трубопровода.

Как соединить медные изделия?

  1. Отрезается, как и в предыдущем варианте, нужный отрезок изделия;
  2. Внешняя и внутренняя часть очищается от загрязнений посредством специального ерша или губки для меди;
  3. Труба вставляется в капиллярный фитинг до предела, наносится флюс, излишки которого можно удалить чистой тканью;
  4. Соединение нагревается посредством газовой горелки или специального строительного фена, наносится припой. Припой должен расплавиться и равномерно заполнить монтажный зазор;
  5. Ждем естественного остывания припоя. Остатки флюса убираются при помощи влажной и чистой ткани.

Теперь вы знаете, как соединить медные трубы несколькими способами. Если что-то в монтаже медных изделий кажется вам неясным, вы всегда можете изучить обучающее видео. В принципе, работа эта достаточно проста и ее можно выполнить самостоятельно, не прибегая к услугам профессионалов.

trubygid.ru

Как соединить медные трубы

Медные трубы соединяют при обустройстве различных трубопроводов, используя при этом арматуру и специальные методы. Каждому нужно знать, как соединить медные трубы, так как получение надежного стыка требует соблюдения определенных условий.

Соединение развальцовкой

Мягкие трубы из меди очень часто соединяют с муфтой, в которую заделывается не развальцованный конец трубы. Такой стык демонтировать не сложно, а потом его можно легко восстановить. Обычно соединение медных труб с развальцовкой используется тогда, когда работать горелкой опасно и из старой трубы невозможно слить воду полностью. Порядок работ следующий:

1. Зачищаете торец трубы. При этом нужно снять все задирки.

2. На трубу надеваете муфту.

3. Вставляете в калиброванное отверстие для развальцовки трубу. Хорошенько ее там зажмите. Отверстие должно быть таким же диаметром, что и сама труба. Торец трубы устанавливаете на одном уровне или же чуть выше поверхности зажима.

4. Надеваете на зажим приспособление. Начинайте вращать винт, пока конус не развальцует под углом примерно в 45 градусов торец трубы.

5. Вынимаете из калиброванного отверстия трубу. Затем нужно подвести вплотную муфту к развальцованным кромкам. Оборачиваете резьбу муфты лентой уплотнительной, а гайку закручиваете.

Соединение при помощи фитингов

Соединение медных труб фитингами уменьшает трудозатраты при монтаже, само время выполнения работ и гарантирует качество соединения, так как втяжка металла отсутствует. Медные трубы с фитингами чаще всего соединяются капиллярной пайкой, в основе которой лежит капиллярный эффект. Существует две разновидности пайки труб из меди:

— пайка высокотемпературная. Для этого метода используются стержневые тугоплавкие припои. Для нагревания труб применяются пропановые и ацетиленовые горелки;

— пайка низкотемпературная. При этом методе применяются припои мягкие, которые свернуты в бухточки. Для этой пайки достаточно огня от обычной паяльной лампы.

Каких-то особенных отличий в этих двух методах нет, но пайку высокотемпературную используют при раструбном соединении труб, а пайку низкотемпературную — на соединениях фитингами, в которые заплавлен припой.

Метод соединения фитингами следующий:

— на покрытую флюсом трубу надевается фитинг:

— горелкой нагревают соединение, пока припой не расплавится и не закроет щель между фитингом и трубой;

— конструкция остывает, и затем проводят внешнюю чистку при помощи специальных чистящих средств для меди. После этого труба готова к эксплуатации.

Соединение резьбовое

Резьбовое соединение медных труб является разборным, и используются специальные обжимные кольца. Если возникает надобность в демонтаже, кольцо нужно будет заменить. Соединение такого вида выполняется следующим образом:

— сначала отрезают кусок трубы необходимой длины;

— если применяются трубы с ПВХ-изоляцией, нужно убрать с конца трубы острым ножиком изоляционный слой и снять напильником заусеницы, которые образовались после среза;

— подготавливается фитинг;

— на трубу надевается накидная гайка, потом надевают отжимное кольцо;

— далее производится состыковка с обжимным фитингом гайки, потом затягивается резьбовое соединение.

Гайку следует накручивать плавно – сначала ее крутят руками, когда уже так делать становится невозможно, используется ключ. В процессе работы гайка обжимает трубу и получается герметизация стыка.


truba-info.ru

Медные трубы: пайка и виды фитингов, развальцовка и типы соединений | Своими руками

Многие, на мой взгляд ошибочно, считают что медные трубы при монтаже  водопровода или отопления дома удовольствие достаточно дорогое, а некоторые и что век меди для этих целей остался в прошлом. В этой записи м постараемся доказать Вам что это не так, именно потому что медь это достаточно удобный материал для монтажа любых конструкций ,а если принять ее долговечность во внимание, то и незаменимый во многих случаях и именно ее выберет рачительный хозяин для своего собственного дома.

Если сравнивать медь с другими материалами, из которых изготавливают водопроводные и другие коммуникационные трубы (к примеру, с пластиком или водопроводным металлопластиком), то её преимущества очевидны. Прежде всего, это необычайно долгий срок службы: медные трубы и фитинги часто служат столько, сколько существует само здание.

Медь очень пластична, что повышает безопасность водопровода и сохраняет свои свойства в широком диапазоне температур (от -200 до +250 °С), что делает трубы устойчивыми к замораживанию в заполненном водой состоянии.

Медные трубы устойчивы к воздействию ультрафиолета (не в пример пластиковым), имеют малый коэффициент шероховатости, что позволяет использовать в аналогичных условиях

Медный трубопровод практически не подвержен воздействию различных видов вирусов и бактерий, ему не страшны масла, жиры и различные вредные вещества. Даже неизбежный для наших водопроводов хлор не способен разрушить медную трубу, а, напротив, за счёт образования на её внутренних стенках окисного слоя хлор способствует продлению срока эксплуатации трубы.

Трубы

Водопроводные медные трубы круглого сечения выпускаются как в бухтах (длиной по 25 и 50 м), так и в отрезках (штангах различной длины). Наиболее часто употребляемые трубы имеют диаметры от 8 до 28 мм при толщине стенок 1 мм. Стоит подчеркнуть, что медные трубы за счёт тонких стенок значительно легче стальных. Они могут иметь теплоизоляцию.

Монтаж медных труб особых затруднений не вызывает, главным образом благодаря тому, что они хорошо режутся и гнутся. Медные трубы могут соединяться двумя способами: разъёмным и неразъёмным. Ко второму относятся пайка, сварка, опрессовка.

Для соединения труб, подсоединения к арматуре, к существующему водопроводу применяют различные фитинги.

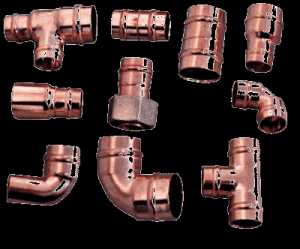

Фитинги

Существует большое количество разновидностей соединительных и переходных фитингов. Примеры некоторых приведены на фото 1-12. Так, для пайки используются не только обычные и переходные муфты, но и различные угольники, тройники, крестовины, обводы, калачи и заглушки. Существуют фитинги с переходом паяного соединения на резьбовое, например, «американка» с конусным уплотнением (15×1/2″). В резьбовых пресс-фитингах часто используется обжимное кольцо, которое при затягивании накидной гайки обжимает трубу, герметизируя тем самым соединение.

Пайка медных труб

Пайка осуществляется за счёт адгезии между расплавленным медно-фосфорным или серебряным припоями и нагретыми соединяемыми трубами. Припой распределяется в месте соединения под действием капиллярных сил, «смачивая» основной металл. Для улучшения качества пайки и повышения коэффициента адгезии используются специальные флюсы, а поверхности под пайку предварительно зачищаются. При пайке нужно равномерно нагреть соединяемые детали до необходимой температуры.

Поэтому при пайке важен вид пламени горелки, который указывает на сбалансированность газовой смеси. Уменьшающееся пламя горелки указывает на избыточное количество топлива в смеси, которое превышает содержание кислорода. Пересыщенная газовая смесь из-за избытка кислорода образует пламя, которое окисляет поверхность металла. Признаком этого явления служит чёрный налёт на металле. Сбалансированная газовая смесь при горении образует пламя, которое нагревает металл, не оказывая другого воздействия.

При работе над пайкой медных труб также примите к сведению что:

  • Нанесение флюса способствует адгезии припоя с металлом.
  • Место пайки предварительно облуживают.
  • Для качественной пайки обязателен необходимый нагрев спаиваемых деталей.
  • Для пайки медных труб обязательна зачистка соединения.

Инструменты для пайки меди

Для пайки меди применяют специальные паяльники и газовые горелки.

При работе с медными трубами, помимо пайки и обжатия, их приходится резать, сгибать, расширять, отбортовывать. Гибку труб во избежание заламывания и сплющивания выполняют при помощи рычажного трубогиба. Причём для труб диаметром до 15 мм радиус изгиба должен составлять не менее 3,5 диаметров. Для труб больших диаметров радиус изгиба должен быть не менее 4 диаметров. Отрезать трубы можно и ножовкой по металлу, но лучше всего с помощью трубореза, который позволяет выполнять это точно по отметке и без перекосов. После каждого оборота надо поджимать режущий ролик, подтягивая установочный винт. Появляющиеся в процессе резки заусенцы надо обязательно удалить.

Для обеспечения вставки трубы в трубу применяют специальные клещи-расширители и оправки.

Как правильно гнуть медные трубы

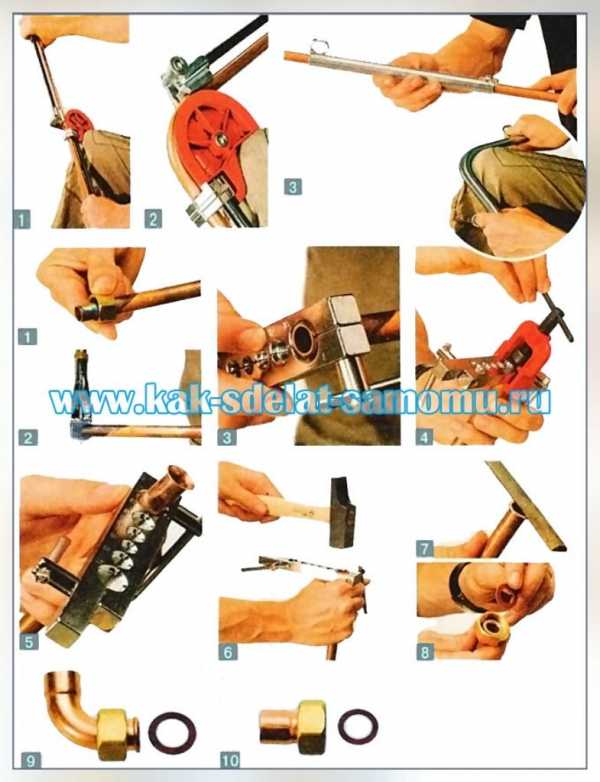

На фото сверху цифрами обозначены

  1. Трубу вставляют и фиксируют в захвате трубогиба в месте начала изгиба.
  2. Прикладывая усилие, постепенно поворачивают подвижную рукоять рычажного трубогиба, изгибая трубу вокруг оправки.
  3. Изогнуть трубу можно и с помощью пружины с диаметром, соответствующим диаметру трубы.

Развальцовка труб

На фото снизу цифрами обозначены

Для соединения труб фитингами с накидными гайками (особенно при ремонте соединений) приходится делать развальцовку.

  1. При необходимости снять накидную гайку надо отрезать конец трубы с развальцовкой.
  2. Отрезать развальцовку можно роликовым труборезом, сдвинув гайку по трубе.
  3. Для восстановления развальцовки трубу зажимают в матрице, чтобы торец трубы выступал над поверхностью матрицы примерно на 1 мм.
  4. Завинчивая винт приспособления, деформируют конец трубы с образованием конусного расширения.
  5. После снятия винтового зажима проверяют воронкообразную развальцовку, которая должна иметь правильную форму.
  6. Придать концу трубы плоскую форму можно лёгкими ударами молотка, вновь зажав трубу в матрице.
  7. Гладкую и ровную поверхность развальцовки можно получить с помощью бархатного напильника.
  8. Осталось положить уплотнительную прокладку, и трубу можно подсоединять.
  9. При необходимости развальцовку можно сделать и на фитингах, например, муфтах, угольниках.

Как расширить медную трубку

Для соединения труб пайкой без применения соединительных фитингов конец одной трубы можно расширить с помощью специальных клещей.

Вставив трубу в клещи с головкой необходимого диаметра, прикладывают усилие к ручкам клещей, расширяя конец трубы.

После расширения трубы вставляют в трубу оправку-калибр и лёгкими ударами молотка по оправке доводят диаметр расширения до необходимого расширить с помощью специальных клещей.

Как резать медные трубы труборезом:

Трубу помещают между губками трубореза и поджимают режущий ролик установочным винтом.

Сделав труборезом один или два оборота вокруг трубы, ролик поджимают винтом и вновь поворачивают труборез.

Откидывающимся ножом удаляют заусенцы с внутренней части трубы.

Продолжают резку трубы до тех пор, когда отрезаемую часть трубы можно будет отделить рукой.

Типовые виды соединений медных труб

При выполнении работ по монтажу, например, водопровода с применением медных труб приходится обеспечивать подсоединения, делать отводы, обводы, монтировать сантехническую арматуру.

На фото виды “медных” соединений

  1. Подсоединение гибкого шланга.
  2. Соединение труб разных диаметров пайкой с помощью прямой муфты.
  3. Отвод выполнен с помощью тройника и однораструбного обвода.
  4. Угольник с настенным креплением и вентилем обеспечивает подсоединение гибкой подводки.
  5. Обвод с расширенными раструбами.
  6. Врезка шарового крана, подсоединённого с помощью накидных гаек.

Также по теме читайте: Выбираем и устанавливаем своими руками сифон в ванной

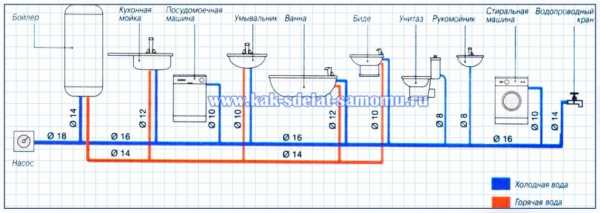

Вариант водопроводной системы с использованием медных составляющих

С целью оптимизации водопроводной системы, выравнивания давления в системе, уменьшения дополнительных нагрузок на насос и стоимости системы диаметры медных труб выбирают в зависимости от расхода воды в каждой точке потребления. Обычно при расходе до 50 л/мин применяют трубы диаметром 10 мм, при расходе до 160 л/мин — трубы сечением 16 мм, при расходе 250 л/мин — трубы сечением 20 мм. Вариант водопроводной системы и диаметры медных труб показаны на рисунке.

Для труб разных диаметров обычно применяют резьбовые фитинги соответствующих размеров. Например, фитинги под ключ 15×22 мм можно применять для паяного соединения с трубами сечением 10-18 мм (таблица).

ФитингДиаметр трубы, мм
12×18810121416182022
15×22810121416182022
20×28810121416182022
ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. РЕКОМЕНДУЕМ - ПРОВЕРЕНО 100% ЕСТЬ ОТЗЫВЫ.

Реклама

Ниже другие записи по теме "Как сделать своими руками - домохозяину!"

  • Способы и виды соединения труб – какое прочнее и быстрее Какое соединение труб будет лучше,...
  • Монтаж теплого пола своими руками в одной из комнат дома (+ фото) Как сделать монтаж тёплого пола...
  • Стол из клееной древесины своими руками – фото и чертеж Как сделать рабочий стол из...
  • Каркас для мешка с мусором своими руками из труб ПВХ КАК СДЕЛАТЬ ПОДСТАВКУ ДЛЯ МУСОРНОГО...
  • Навес у бани из сотового поликарбоната своими руками Как самому сделать навес из...
  • Какие трубы лучше для отопления и водопровода Выбираем трубы для монтажа водопровода...
  • Как проверить качество труб Проверяем качество трубРемонт в квартире...

    Подпишитесь на обновления в наших группах.

    Будем друзьями!


  • kak-svoimi-rukami.com

    Как соединить медные трубы | Все о трубах

    Монтаж медных трубопроводов предполагает умение правильно делать соединения труб и арматуры. Об этом мы и расскажем в этой короткой статье.

    Медные трубы можно соединять с муфтой без развальцовки торцевой части трубы. Преимуществом такого соединения является то, что его можно в любое время разобрать и собрать по второму разу. Там же где нет возможности работать с газовой горелкой или же невозможно полностью слить воду из старой трубы, используется соединение с развальцовкой. Делается такое соединение следующим образом. Первым делом обрабатывается торец трубы с тем, чтобы его поверхность была идеально ровной. После этого на трубу одевается муфта, а внутрь трубы направляется конус развальцовки. После этого следует стянуть зажим развальцовки и медленно вращать её винт. Это нужно делать до тех пор, пока угол расширения трубы не достигнет сорока пяти градусов. После этого винт нужно выкрутить, зажим ослабить и снять с трубы развальцовочное устройство. Теперь муфту можно сдвигать в сторону торца трубы до упора и закручивать гайку.

    Однако чаще медные трубы соединят между собой с помощью фитингов. В отличии от пластиковых труб, фитинги в медных трубах не обжимаются, а впаиваются. Такая пайка может быть как высокотемпературной, так и низкотемпературной. В первом случае используется твёрдый стержневой припой с высокой температурой плавления. Прогрев труб и фитингов при этом должен производится ацетиленовыми или же пропановыми горелками, так как температура их пламени очень высокая. При низкотемпературной пайке используется мягкий припой, выполненный в виде проволоки. Прогрев можно делать обычной паяльной лампой. На практике высокотемпературную пайку применяют при раструбных соединениях, а низкотемпературную при фитинговых.

    Технология пайки несложная. Сначала спаиваемая поверхность трубы и фитинга очищается от окиси и покрывается флюсом. Затем на трубу одевается фитинг и место будущего соединения прогревается до тех пор, пока расплавленный припой не заполнит зазор между трубой и фитингом. Следует иметь в виду, что припой должен плавится не в пламени горелки, а от температуры разогретого металла. После остывание соединение приобретает высокую прочность. После этого остаётся лишь снять с поверхности остатки флюса.

    Также в медных трубопроводах используются и резьбовые соединения. Обращаться с ними нужно предельно осторожно, так как сорвать медную резьбу можно даже не прилагая для этого чрезмерных усилий. В резьбовых соединениях для медных труб всегда используется обжимное кольцо, которое предназначено для равномерного распределения нагрузки по всей площади соединения. Работа эта делается в такой последовательности. Сначала обрабатывается торец трубы, затем на трубу одевается накидная гайка, а на самый край обжимное кольцо. Затем фитинг вставляется в трубу до упора и осторожно закручивается накидная гайка.

    xn--80abcm9bmekkw.xn--p1ai

    Способы соединения медных труб | Все о трубах

    Медные трубы можно соединять между собой разными способами. О том как это правильно делать мы расскажем в этой статье.

    Пожалуй самым распространённым способом соединения медных труб является пайка. Такое соединение делается в том числе тогда, когда трубопровод будет замуровываться в стену. Паять медные трубы можно двумя способами.
    1. Высокотемпературная пайка. В этом случае прогрев труб делается с использованием таких газов как пропан — воздух, ацетилен – воздух, пропан — кислород или ацетилен – кислород. Трубу по месту соединения прогревают до температуры 600 — 750 градусов по Цельсию. При этом нужно иметь в виду, что прогрев медной трубы до температуры свыше 800 градусов чреват её разрушением.
    2. Низкотемпературная пайка. Такой вид пайки допускается в том случае, когда температура рабочей жидкости или газа в трубах не будет превышать плюс 110 градусов Цельсия. При низкотемпературной пайке используют газовую смесь ацетилен — воздух или пропан — воздух. Также можно для этого использовать специальные паяльники.

    После того того как труба отрезана, её торец нужно откалибровать. Для этого следует тщательно очистить поверхность торцевой части трубы и внутреннюю поверхность капиллярного фитинга. После этого трубу следует вставить в патрубок фитинга до упора и приступить к прогреву места соединение. Его следует держать в пламени горелки до тех пор, пока медь не изменит свой цвет. Только после этого можно заполнять зазор между трубой и фитингом припоем. Припой должен расплавляться не в пламени горелки, а именно от температуры места соединения. После того как припой застынет, по периметру зазора выделится флюс. Его следует удалить.

    Медные трубы можно соединять между собой и с помощью фитингов. При этом можно использовать как обжимные (цанговые) фитинги, так и сварные. Фитинговое соединение делается очень просто. Изначально на трубу надевается обжимная гайка. Затем трубу вставляют в фитинг и затягивают гайку. В процессе эксплуатации такие соединения нуждаются в подтяжке.

    xn--80abcm9bmekkw.xn--p1ai
