Механический дровокол своими руками: чертежи, фото, инструкция

Изготовить механический дровокол своими руками хотят многие. Однако, с чего начать, знают далеко не все. Интересно прочитать о конструкции того или иного устройства. На фотографиях они выглядят довольно привлекательно.

В торговой сети предлагают желающим целый арсенал машин для раскалывания чурбаков. Для некоторых из них сняты довольно интересные видеоролики, года демонстрируются особенности работы. На стендах около предлагаемых моделей присутствуют результаты измельчения дров на отдельные полена.

Зачем нужны дрова – повышение качества топлива

В современном мире довольно много источников энергии:

Природный газ доступен на обширных территориях. Достаточно открыть горелку и зажечь, как появляется синеватый огонек, который выделяет значительный тепловой поток.
Жидкое топливо, подаваемое через форсунки, горит ярким красным или желтоватым пламенем. Даже в тепловых машинах применяют разные виды жидких энергоносителей.
Уголь и продукты его переработки имеют продолжительный цикл горения. Красноватое пламя долго отдает тепло не только конвекцией, мощный поток теплового излучения поступает на все окружающие предметы.
Дрова – были первыми доступными источниками тепла. Актуальными они остаются и в настоящее время.

Во многих домах используется печное отопление. Бани и сауны, рекламируя свои услуги, указывают, что в качестве источника тепла используют дрова определенных пород деревьев. Приготовление пищи на открытом воздухе традиционно предусматривает использование древесины в технологии тепловой обработки продуктов.

Теоретические основы теплотехники – сгорание твердого топлива

Чтобы легче поджечь дерево, его нужно расщепить на сравнительно небольшие фрагменты. После раскалывания чурбаков на отдельные поленья увеличивают поверхность контакта горючего материала с воздухом. В результате мгновенная теплоотдача внутри топки возрастает пропорционально площади горения. Поэтому процедура колки дров – это прием, позволяющий повысить эффективность использования топлива.

Внимание! Расколотые на поленья дрова укладывают в поленницы. В них происходит их высушивание. Влага, находящаяся внутри древесины, интенсивно испаряется. Видимая теплота сгорания повышается, так как не нужно тратить энергию на испарение жидкости, располагающейся в межклеточном пространстве.

В теплотехнике для характеристики топлива введены понятия:

Высшая теплота сгорания, подразумевающая суммарную теплоту, выделяемую при сгорании конкретного типа горючего вещества.
Низшая теплота сгорания – фактическое количество теплоты, в котором учитываются затраты энергии на нагрев топлива, удаления из него в процессе горения ингредиентов, не участвующих в самом процессе.

Поэтому сушка дров – это прием, улучшающий характеристики топливного элемента. Предварительное измельчение повышает эффективность высушивания дров, а в дальнейшем и горения в печи или ином устройстве для сжигания твердого топлива.

Процесс раскалывания древесины

Колоть дрова можно разными способами. Традиционно принято производить удары топором, стараясь расщепить отпиленный фрагмент бревна, нанося удар по торцевой части.

Тяжелый клин (топор имеет клиновидную форму) внедряется в тело чурбака. Если попадается древесина без сучков и рыхлой структурой, то даже при сравнительно небольших физических затратах произойдет внедрение клина внутрь. Тангенциальные усилия раздвинут волокна, произойдет раскалывание тела на две составляющие.

Если угол при вершине сделать небольшим, то клиновидное тело будет глубоко проникать внутрь, но величина тангенциальных сил окажется небольшой. Разрушающего усилия окажется недостаточно. Топор будет заклинивать в образующейся щели.

При образовании менее острого угла, касательные силы окажутся более значимыми. Они сумеют расколоть древесину.

В лабораториях проводится изучение реологических свойств разных пород дерева. Вязкость зависит от многих факторов. Установлено, что для большинства видов древесины желательно иметь клин с углом при вершине 25…30 °. У подобного режущего инструмента рубящие свойства оказываются наилучшими по раскалывающим свойствам.

При медленном проникновении клина определяющими становятся не накопленная в результате замаха и последующего удара кинетическая энергия. Процесс происходит внедрением в пластическое тело, где при достижении определенных значений происходит разрыв связей между волокнами.

Исследования показали, что для дровоколов угол при вершине должен быть 30…38 °. Тогда проникновение клина будет сопровождаться разрыванием связей при меньших усилиях. Только некоторые породы будут оказывать сопротивление: вяз, клен, яблоня, вишня.

Для сосны, дуба, ясеня и ряда других пород достаточно небольшого внедрения в тело. Разрыв связей происходит довольно легко.

На величину сил влияет и длина чурбака. Чем он короче, тем меньшее сопротивление оказывает дерево при раскалывании. Обычно длину определяет глубина топки – дрова должны помещаться внутри печи так, чтобы можно закрывать дверку.

Механические помощники для раскалывания дров

Ряд предприятий металлообработки изготавливают дровоколы. По принципу действия их делят на несколько типов:

Колуны – установки рубящего действия. Осуществляется постановка чурбаков на специальные опоры, а затем наносятся удары утяжеленным долотом.
Клин для рубки ставят неподвижно, на них опирают раскалываемые предметы. Удары наносят тяжелыми кувалдами, раскалывание выполняется при прохождении через пассивный рабочий орган.
Давилки – это установки с механическим приводом толкателя. Бревно укладывается на ложе, а потом его проталкивают через плоский или крестообразный нож.
Винтовые разрушители внедряются внутрь слоистого материала. Проникая глубже, расщепляют даже прочную и свилеватую древесину.

Рубка древесины клиновыми устройствами

Клинья являются самыми простыми устройствами для рубки дерева. В них уровень механизации труда минимальный. Основная задача приспособления – это ориентированная фиксация чурбака относительно режущих кромок. Удары наносит сам пользователь, размахивая тяжелым молотком или кувалдой.

В колунах движение клинового топора выполняется по постоянной траектории. Объект обработки ставят на неподвижную площадку. Чтобы сила удара была максимальной, массу исполнительного механизма увеличивают.

Для смягчения работы устройства его комплектуют мощными пружинами. Они смягчают удар в конечной точке, не позволяя клину касаться опор (предотвращают притупление клина). Попутно пружины помогают пользователю поднимать тяжелый нож для нанесения очередного удара.

В стабильном положении вся система находится в уравновешенном состоянии. Момент, создаваемый весом груза G, расположенном на плече L₁, уравновешивается силой пружины F на плече L₂.

G·L₁ = F·L₂

Удобнее всего использовать пружины от автомобиля. Для стандартных авто начальная величина сжатия составляет F = 8 кН (800 кГ). Плечо L₁ = 2,0 м. Приняв плечо L₂ = 0,3 м, получится вес груза G = 300 кН (30 кГ). Пружинный механизм работает довольно мягко, хотя действие дровокола основано на ударах по разрубаемым чурбакам.

Человек приподнимает груз от уровня пояса на 0,5…0,6 м. В дальнейшем производится отпускание клина. Он падет и разбивает чурбак. Если полного разрушения не произошло, то приходится поднимать колун и чурбан. При последующих ударах действует вес всей системы, удар получается сильнее. Даже сучковатые обрезки разбиваются при многократном ударении.

Механизмы подачи бревна на расщепление

Дровоколы, в которых реализуется принцип продавливания через неподвижные ножи, механизируют основной технологический процесс: раскалывание чурбаков на отдельные фрагменты. По типу привода толкателя принято определять:

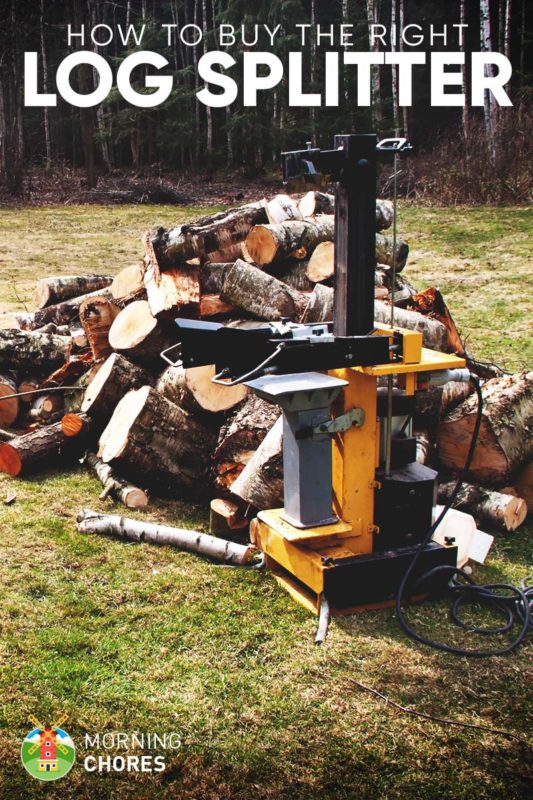

Гидравлические, в них толкатели связаны со штоками гидроцилиндров. Насосом создается давление в масле, которое передается внутрь механизма. Это самые простые конструкции, так как гидроприводные устройства не имеют дополнительных преобразователей энергии.

Инерционные используют вращающиеся массы. Накопленная маховиками энергия преобразуется в поступательное движение толкателя. Устройства используют специальные муфты сцепления, включаемые оператором после установке на ложе фрагмента бревна.

Реечные механизмы используют преобразователь из вращательного в поступательное движение с использованием зубчатого колеса и рейки с зубьями. В нужный момент шестерня поворачивается до зацепления с зубьями исполнительного устройства. Толкатель передвигает чурбан на неподвижные ножи. Он раскалывается на меньшие по размеру элементы.

Кривошипно-шатунный механизм из редуктора получает крутящий момент. Он преобразуется в поступательное перемещение толкателя. Включение (выключение) регулируется постоянно разомкнутой муфтой сцепления. В нужный момент оператор включает сцепление, кривошип начинает вращаться, заставляя шатун перемещаться поступательно. Цикл завершается возвращением кривошипа и шатуна в исходное положение.

Разъемной гайкой и ходовым винтом. Включается двигатель, вращение вала передается на ходовой винт. В нужный момент разъемная гайка соединяется, вращающийся вал перемещает ее, действуя на толкатель. Для возврата меняют направление вращения вала (используется зубчатая передача обратного вращения).

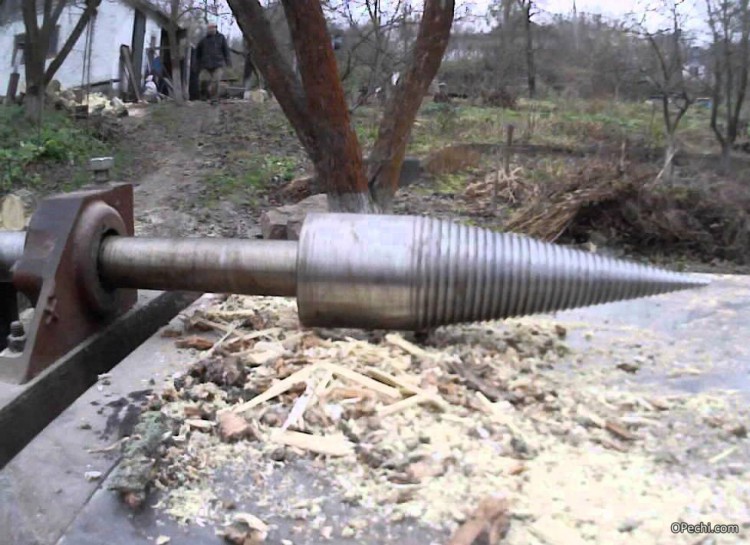

Винтовой дровокол

Подобные устройства не обладают высокой производительностью, но они занимают сравнительно немного места. Их устанавливают в дровяниках (помещениях для хранения дров). Там же производят раскалывание брусков на небольшие поленья и щепу.

В состав станка входят:

Электродвигатель, от него крутящий момент передается на исполнительный механизм.
Ведущий и ведомый шкивы с клиновым ремнем, понижающая клиноременная передача помогает увеличить крутящий момент, а также снизить частоту вращения на основной детали устройства.
Конус является основным рабочим органом. На конической поверхности нарезана упорная коническая резьба. При вращении внутри разрушаемого тела коническая винтовая часть врезается глубже, подтягивая полено к опоре.
Клин – это вспомогательное приспособление, которое помогает разрушить притянутую деталь.

Механизм простой, управляет им один человек. В процессе работы приходится подавать чурбак на конус. Его конструкция сложнее. Нарезается упорная резьба с шагом 7 мм.

Самостоятельное изготовление дровокола

У многих жителей сельской местности, а также у дачников возникают вопросы: «Как сделать механический дровокол своими руками? Насколько сложно изготовить станок для колки дров?»

Еще больше вопросов возникает в процессе изготовления. Начинать можно с самого простого устройства. Освоив приемы работы на нем, можно переходить к изготовлению более сложных дровоколов и не только.

Пошаговое руководство по изготовлению пружинного дровокола

Для выполнения работы потребуются инструменты:

УШМ (болгарка) с набором отрезных дисков и зачистных лепестковых кругов.
Сварочный аппарат, современные бытовые устройства инверторного типа для сварки стальных конструкций сравнительно небольшие по массе. Процесс выполняется на постоянном токе, поэтому сварные швы получаются аккуратными, расплавленный металл электрода полностью заполняет стыки между деталями.
Струбцины помогут соединять свариваемые детали.
Мерительный и разметочный инструменты помогут изготавливать заготовки будущей конструкции.

Нужны материалы:

Швеллер №№ 10…16 (номер определяет высоты выраженную в сантиметрах).
Профильная труба 40·60 мм (30·60 мм).
Рельс длиной 300…400 мм.
Двутавр №№ 12…16.
Уголок № 30…50.
Втулка от подвески автомобиля (она может иметь износ).
Трубы диаметром 40…70 мм.
Пружина подвески легкового автомобиля, например, от ВАЗ.

Перед началом работы прорисовывается эскизный проект. Некоторые умельцы освоили программы инженерного проектирования, с помощью которых могут проработать детали будущего изделия. Подробности изготовления показаны ниже.

Примерная схема поможет сориентироваться в процессе изготовления установки.

Из швеллера изготавливается опора. К ней приваривают стойку. Для стойки лучше всего использовать двутавр. У этого вида проката высока жесткость. При длительных нагрузках изогнуть такой элемент довольно сложно.

Чтобы обеспечить устойчивость основанию, к нему приваривают укосины. Дополнительно из имеющихся труб создают упоры, они предотвратят возможное падение всего изделия.

Из швеллера вырезается опора для пружины. В ней пропиливается квадратное отверстие. Оно позволит в дальнейшем надежно зафиксировать элемент на стойке.

Высоту установки опоры определяют по длине имеющейся пружины. Попутно ориентируются на высоту всего дровокола, а также удобство использования его для человека. Удобно приподнимать груз, расположенный на высоте пояса. Приподнимать придется немного выше уровня груди.

Все эти размышления позволят выбрать высоту установки опоры для пружины на стойке.

Из уголков изготавливают укосины. Они будут удерживать опору. Тогда при динамическом нагружении дровокола не будут происходить смещения опорной поверхности.

Чтобы зафиксировать нижний конец пружины, нужно изготовить цилиндрический фиксатор. Для его изготовления используется небольшой отрезок трубы. Желательно, подобрать трубу по внутреннему диаметру пружины. Тогда она не будет смещаться в процессе работы.

В верхней части стойки выполняется прорезь. В нее устанавливают втулку. Затем ее проваривают. При монтаже нужно выдержать перпендикулярность к стойке. Ось втулки должна быть параллельной земле. Для сварки используют кондуктор, который позволит выполнить указанные условия.

Во втулку устанавливают вал. К нему приваривают коромысло (используется швеллер). На нижней части коромысла монтируют небольшой фрагмент трубы. В нем будет фиксироваться верхняя часть пружины.

Чтобы коромысло перемещалось свободно, в нем прорезается окно, его размеры зависят от параметров стойки.

К коромыслу приваривается профильная труба. На ее конец устанавливают зубило. Эти инструменты изготавливают из углеродистой стали У9…У10. Твердость такого металла составляет HRC 60…63. Такой инструмент прослужит долго. В процессе эксплуатации его несложно заточить с помощью УШМ и заточного круга.

Дровокол обретает рабочий вид. Выше зубила приваривают груз (часть рельса). Для удобства использования приваривается рукоятка. Чтобы меньше повреждать руки, надевают резиновые элементы. Они погасят вибрацию при ударах.

Для работы потребуется установить обрезок бревна большого размера. На него будут устанавливать поленья, которые придется разрубить.

Чурбак придерживают одной рукой. Приподнимают колун, а потом наносят удар.

Колун опускается вниз. Находящийся снизу фрагмент раскалывается. Зубило опускается ниже. Если происходит полное раскалывание, то острие ударяется в деревянную опору и не тупится.

Организация производственного процесса

После изготовления дровокола придется заниматься колкой дров. Чтобы работа выполнялась легко, необходимо правильно организовать производственный процесс.

Напиленные фрагменты нужно расположить с одной стороны. Чтобы меньше уставать, расстояние должно быть всего два-три шага.

Нарубленные поленья желательно укладывать на тележку. Объем тележки небольшой, в нее поместится не более 30…40 кг дров.

После наполнения их нужно отвозить и укладывать на поленницу. Пока нарубленные дрова перевозятся к месту хранения, можно отдохнуть от основной работы. Смена занятий – это тоже отдых.

Видео: механический дровокол своими руками или как собрать дровокол.

Заключение

Облегчить заготовку дров можно использованием дровоколов. Простейшие виды этих устройств можно изготовить своими руками.
Выполняя пошаговые действия при самостоятельном изготовлении пружинного устройства, несложно самостоятельно изготовить удобный дровокол ударного действия.

Пружинный дровокол: Механический дровокол своими руками

Дровокол пружинный

Заготовка дров на зиму – тяжелый ежегодный труд, с которым приходится сталкиваться жителям сел и обитателям частного сектора небольших городов во многих регионах страны. Конечно же его не назовешь неблагодарным, поскольку от того насколько постараешься летом, насколько велика окажется поленница дров во дворе, будет зависеть тепло и уют домашнего очага в долгие зимние вечера.

Изобретательская мысль, подстегиваемая ленью, всегда стремилась облегчить человеческий труд, где бы он ни был востребован. Острый сучок с ладонями со временем заменила лопата, она постепенно уступила пальму первенства экскаватору, словом любой вид труда, на протяжении веков и тысячелетий использовавший мускульную силу, сегодня помогают человеку выполнять механические помощники.

В попытках облегчить такой прозаический труд как колка дров Кулибины добрались и до колуна, который и сам оказался плодом эволюции обыкновенного клина, обретшего за счет топорища плечо силы. Сегодня рынок механических дровоколов представлен изделиями на всякий вкус, различной производительности и с любыми силовыми установками, самым простым представителем среди них является пружинный ручной дровокол.

Дровокол пружинный своими руками

Это бесхитростное устройство можно встретить во многих дворах, правда попытка найти два одинаковых, что могло бы намекнуть на серийное производство, вряд ли увенчается успехом. Конечно же, механический дровокол пружинного типа или как его еще называют маятниковый дровокол, выпускается в заводских условиях, однако его устройство настолько просто, что большинство хозяев предпочитают изготовить пружинный колун своими руками.

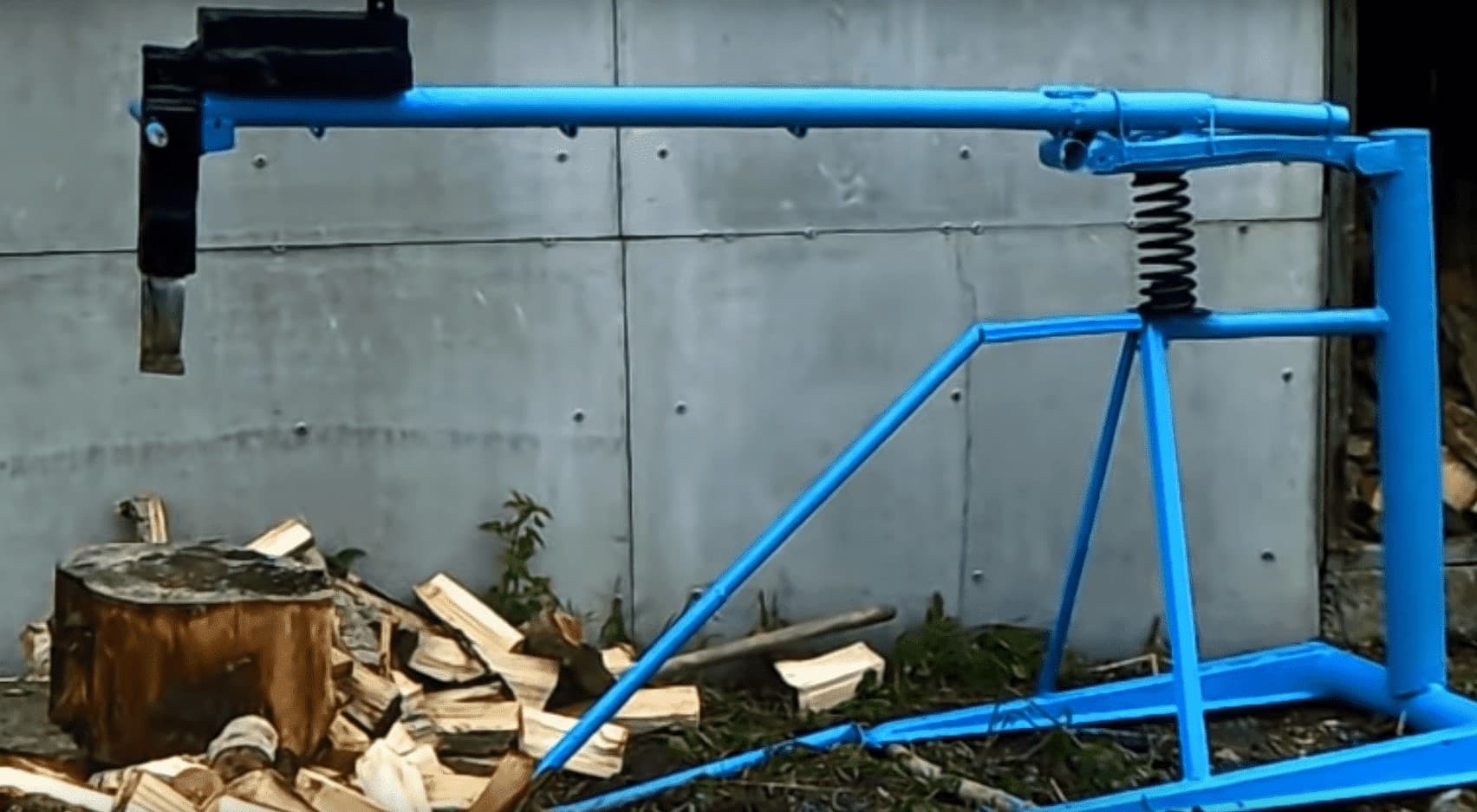

Внешне механический колун с пружиной напоминает обыкновенный шлагбаум. К неподвижному основанию со стойкой на шарнирном соединении крепится рычаг с утяжеленным до нескольких десятков килограмм ножом колуна на конце. Рычаг вместе с колуном уравновешиваются стальной пружиной, необходимой упругости, установленной недалеко от шарнирного крепления. Для удобства работы на колуне необходимо предусмотреть рукоятки. Вот и вся конструкция.

Пружинный дровокол

Нетрудно сообразить, что такой механизм можно собрать из любого бросового материала: трубы, швеллера, уголка, который найдется в любом подсобном хозяйстве, единственной сложной деталью можно считать пружину. Если человек дружит со сварочным аппаратом, то собрать пружинный дровокол своими руками получится практически даром, в случае, когда электрическая дуга ему не подвластна, все затраты ограничатся оплатой услуг сварщика (иными словами магарычом).

Помимо простоты и дешевизны изготовления маятниковый механический колун обладает рядом неоспоримых преимуществ, он:

прост в использовании, не сложнее обычного колуна;
относительно безопасен, при условии соблюдения необходимых мер;

надежен, поскольку в нем просто нечему ломаться;
облегчает и ускоряет колку дров.

Из недостатков можно разве что упомянуть низкую эстетику, да ограничения по длине чурбаков, однако они вряд ли могут составить достоинствам сколь либо серьезную конкуренцию.

Как использовать пружинный дровокол

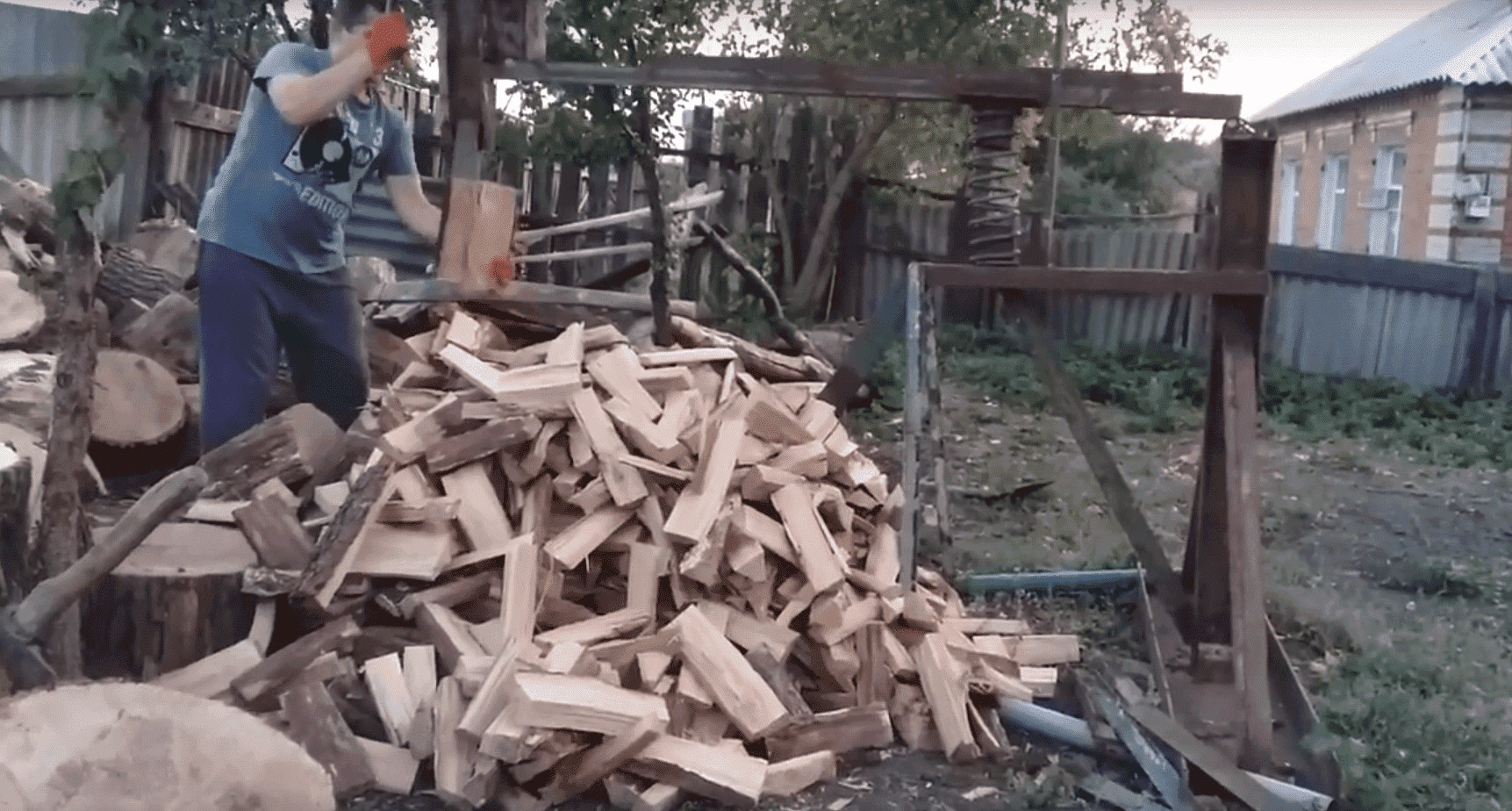

Главное достоинство пружинного дровокола заключается в простоте использования. Раскалываемый чурбак ставится под нож колуна на устойчивую прочную поверхность, например чурбак большего диаметра. Колун за ручки подымается и с усилием толкается на торец чурбака, кинетической энергии тяжелого колуна достаточно, чтобы колоть любую, даже сучковатую древесину. Пружина, принимает на себя остатки энергии и возвращает колун в исходное положение.

Конечно же такой колун не исключает использования мускульной силы, однако ее затраты уменьшаются в разы.

Пружинный дровокол

чертежи и инструкция по сборке колуна для колки дров. Размеры и другие параметры механизированных самодельных моделей

Такой источник тепла, как древесина (дрова), известен человечеству с древних времен, и хотя почти повсеместно сейчас применяется газовое отопление, дрова и по сей день остаются актуальными и востребованными для большого количества населения. Однако заготовка дров на зиму в качестве источника тепла — дело трудоемкое, ведь нужно не только доставить древесину, но и переработать её. Человеческая мысль с течением времени усовершенствовала этот процесс — народные умельцы придумали такое удобное приспособление, как механический дровокол.

Конструкция и принцип работы

Дрова еще длительное время не потеряют своей актуальности, оставаясь удобным, экономичным и экологичным видом топлива. Причин тому несколько:

в глубинке во многих домах и по сей день нет альтернативы печному отоплению;
сауны, бани, предлагая свои услуги по привлечению клиентов, практически всегда указывают, что используют для получения тепла именно дрова, причем экологически чистые и определенных пород;
ни один пикник не обойдется без старого доброго костра – как для приготовления пищи, так и для создания тепла и уютной атмосферы.

Изначально для облегчения процесса колки дров использовались различные виды ручных колунов и клиньев. Но в процессе эксплуатации такие примитивные приспособления зарекомендовали себя как малоэффективные, так как являлись травмоопасными, а зачастую просто застревали в полене. Поэтому им на смену пришел дровокол. Этот нехитрый механизм экономит не только силы, но и большое количество времени. Но народные умельцы не остановились и на этом, решив полностью свести к минимуму силы и время на процесс заготовки дров, совершенствуя технологию дровоколов. Так появились дровоколы механического типа.

Эту идею подхватили многочисленные промышленные предприятия, однако стоят такие механизмы недёшево, поэтому ответ на вопрос — как изготовить механический дровокол своими руками — остается весьма актуальным.

В зависимости от типа конструкции дровокол состоит из простейшей опоры-плеча для повышения применяемого усилия или ряда побочных механизмов, служащих для облегчения процесса заготовки дров. К побочным механизмам относят плечо, к которому крепится колун, и раму – станину, на которой колун держится. В целом комплекс таких простейших приспособлений образует механизм, способный облегчить работу по заготовке дров.

Плюсы и минусы самодельных моделей

Рассмотрим несколько наиболее успешных моделей механических дровоколов, которые просты в изготовлении, удобны в использовании, безопасны и способны максимально упростить процесс переработки древесины в дрова. Механические дровоколы подразделяются на несколько видов. Рассмотрим их положительные стороны и недостатки.

Механизированный дровокол

Несложный вариант самодельного дровокола с простейшим приводом, изготовить который проще всего, так как он не требует больших денежных затрат. Даже в том случае, когда необходимых деталей не найдется, их приобретение не составит особенного труда. Однако наибольшую пользу такое устройство принесет только при минимальной потребности в дровах. Минусами такого дровокола являются длинная ручка, на которую крепится резак, и немалые усилия. Но даже такой примитивный механический дровокол способен заметно облегчить труд по заготовлению дров.

Пружинный прижимной дровокол

Прижимной или пружинный дровокол подразумевает под собой определенные затраты на материалы для изготовления, но значительно снизит нагрузку на мускулы работника. Механика остается прежней, но к стойке добавляют полку для пружины. Пружина должна не деформироваться при сжатии и иметь определенную упругость (рис. 2). Высота станины такого дровокола обычно 65-80 см. Конструкция нехитрая, занимает немного места, но имеет свои недостатки:

такой дровокол требует комплексной работы с ударным инструментом, что повышает риск получения травмы;
он значительно облегчает, но не сводит усилия при заготовке дров к минимуму.

Вертикально-инерционный дровокол

Еще один простой вариант механического дровокола. Плюсами такого дровокола служат простота изготовления и дешевизна материала. А также этот дровокол приятно облегчит работу с мягкими породами древесины. Минусов у такого дровокола немного — он бесполезен для работ с вязкими разновидностями дерева, так как колун будет вязнуть в полене и достать его, учитывая малые размеры дровокола, будет проблематично.

Электромеханический дровокол

Для того чтобы максимально облегчить свой труд в процессе превращения древесины в твердое топливо посредством применения механического дровокола, возможно установить на него электрический привод, как это показано на фото (рис. 4). Однако изготовление такого дровокола требует определенных затрат, знаний в электромеханике, умения читать чертежи и применения электросварки.

Инструменты и материалы

Чтобы изготовить собственноручно механический дровокол, вам понадобится:

труба;
металлический профиль;
топор или колун.

Для изготовления вертикально-инерционного дровокола понадобятся:

две металлических трубы разного диаметра;
увесистый кусок металла в форме пластины для основания;
непосредственно исполнительный инструмент – резак.

Для того чтобы собрать наиболее эффективный вид — электромеханический дровокол — в домашних условиях, понадобится изготовить конус. Он изготовляется из цилиндра СТ-45. Длина – 14.5 см, диаметр – 55 мм. Угол наклона 30 градусов. Затем на токарном станке на получившуюся деталь наносится резьба глубиной 2 мм (шаг 7 мм). Изготовленную деталь надевают на вал двигателя или ось редуктора и закрепляют штифтом. С другой стороны вала на ось насаживают подшипник, и крепят звездочку для цепи или шкив для ремня. Конус располагается на высоте 10-15 см от поверхности рамы-станины.

Материалы для изготовления:

цилиндр СТ – 45;
электродвигатель;
металл для сборки станины;
ремни или цепь;
пусковое устройство;
тонколистовая сталь для изготовления защитных кожухов.

Плюсы — минимум усилий в процессе заготовки. Минусы — собрать такой дровокол дома будет дорого. Нужно потратиться не только на приобретение необходимых материалов, но и на услуги токарей, электрослесарей и сварщиков.

Как сделать?

Проще всего сделать механизированный дровокол (схема 1). Сборка очень проста: режущую часть крепят на вертикальный стержень с подошвой из любого профилированного метала, но оставляя возможность свободного передвижения стержня. Узел движения может состоять из двух приваренных ушей с отверстиями на стойке и металлического фиксатора-пальца, служащего валом для поворота крепления и колуна.

Прижимной или пружинный дровокол потребует несколько больших усилий в изготовлении. Между станиной и горизонтальным подвижным плечом с резаком приваривается полка, на которую устанавливается и крепится пружина, второй конец пружины крепится к горизонтальному плечу дровокола, амортизируя удары по резаку (колуну). При учёте того, что исполнительная часть дровокола утяжеляется, то удар по раскалываемой колоде производится с минимумом усилий (рис. 2). Однако все же некоторые усилия необходимы, так как из-за пружины появится отдача. В этом моменте следует уделить внимание используемой в приспособлении пружине, чтобы колун при ударе оставался эффективным, мог спокойно колоть древесину, и при этом плечо конструкции было бы легче удержать при отдаче.

Собрать вертикально-инерционный дровокол очень просто. Для начала нужно приварить первую трубу к основанию-пластине. Длина такой трубы немногим больше метра (рис. 3). Потом из трубки большего диаметра необходимо отрезать кусок, который будет больше длины колуна. Затем необходимо приварить колун к куску трубки большего диаметра и надеть на трубку-основание. Принцип работы чрезвычайно прост – устанавливают полено на основание под колун и бьют сверху другим поленом или кувалдой.

Электромеханический дровокол потребует затрат на сам двигатель, металл для изготовления рамы, редуктор, конус (исполнительную деталь), комплектующие и расходный материал. Чертеж исполнительной детали (конуса) приведен ниже (рис. 5).

На раму устанавливается двигатель, его соединяют с редуктором, который передает движение на конус напрямую или посредством ременной передачи. Для того чтобы запитать такой электродвигатель, потребуются определенные навыки, так как учитываются особые параметры и требования для двигателя. Мощность двигателя не должна быть меньше 2 кВт, а количество оборотов, как правило, от 250 до 500. Такой двигатель можно подсоединять напрямую к конусу.

Не беда, если найти походящий двигатель не удалось. В этом случае нужно приобрести редуктор — повышающий или понижающий количество оборотов в зависимости от количества оборотов двигателя. Следовательно, двигатель с количеством оборотов от 250 до 500 можно устанавливать напрямую с конусом, а двигатель с использованием редуктора лучше расположить внизу рамы и передать движение ремнями.

Инструкции по технике безопасности

При работе с механическими устройствами любого типа всегда существует риск получения травмы. При использовании самодельных дровоколов этот риск зачастую не уменьшается, а увеличивается. Всегда и при любых условиях не стоит забывать о технике безопасности. При использовании механического дровокола:

для того чтобы максимально обезопасить себя от всевозможных травм, попадания опилок или щепок в глаза, необходимо работать в защитной одежде, обуви, очках и защитной каске;
древесина, задействованная в переработке, должна быть прочно установлена и закреплена в желобах или специальных углублениях;
не стоит работать в условиях плохой видимости или на скользкой поверхности;
все элементы механического дровокола должны быть прочно сварены и закреплены между собой;
колун или резак не должны иметь сколов и трещин;
не следует заниматься заготовкой дров в непосредственной близости от других людей;
важно внимательно следить за состоянием используемого инструмента.

При использовании механизмов с электрическим приводом в первую очередь следует уделить внимание электрической части, а также:

проводка должна соответствовать нужному сечению кабеля и не греться во время пользования инструментом;
все используемые части – розетки, электрические вилки, пусковая аппаратура – не должны иметь видимых повреждений и быть запитанными в электрическую сеть согласно стандарту;
все движущиеся элементы механизма должны быть огорожены защитным кожухом и решеткой во избежание попадания в них рабочей одежды, волос и прочего;
рабочая одежда должна быть плотной, быть заправленной, целостной и не иметь провисаний;
при пользовании ремнем свободный остаток лучше всего заправить;
очки и перчатки должны быть целостными, очки должны иметь хороший обзор.

Дровоколы стали незаменимыми помощниками при заготовке большого количества дров. Они во много раз экономят время и силы человека, и не требуют затрат значительных средств при собственноручном изготовлении в отличие от заводских образцов. Но не стоит забывать, что в разумных объемах физический труд облагораживает и воспитывает волю человека. Поэтому иногда приятней и полезней выполнить небольшую часть заготовки дров обычным топором.

О том, как сделать дровокол своими руками, смотрите в следующем видео.

Механический дровокол своими руками: чертежи

Сейчас уже никого не удивишь наличием большого количества технических устройств, облегчающих физический труд. Не является исключением и сфера заготовки дров, где применяются механические колуны, оснащенные ручным приводом.

Дровокол становится все более популярным, поскольку значительно облегчает процесс подготовки топлива для дровяных печей, тем самым экономит время и физическую силу человека.

Особенности рабочего процесса

Облегчение раскола поленьев с помощью дровокола достигается за счет использования тяжеловесного клинообразного топора с тупым лезвием. Быстрое выполнение такой работы, не отягощенной большими физическими усилиями, не идет в сравнении с необходимостью колоть огромное количество поленьев человеком, из которого за время рабочего процесса сойдет не один пот. При этом наблюдается тенденция к росту производительности без изнеможения работника, чего не скажешь об использовании исключительно ручного труда. По этой причине в домашнем хозяйстве часто встречаются устройства как заводского, так и самодельного изготовления.

Чтобы правильно настроить дровокол, нужно отрегулировать положение пружины, в частности, проверить расстояние от нее до колуна. Такой способ позволяет максимально удобно выполнять раскол полена любой длины. Главное – создать твердую опору для установки обрабатываемых отрезков бревна.

Использование дровокола возможно с задействованием только одной руки, когда работник, слегка приподняв колун, тут же опускает его на установленную заготовку. В результате простого действия клин раскалывает полено пополам, а механизм с помощью пружины возвращается в исходное положение. Таким образом, принцип работы пружинного дровокола основывается на использовании двух физических величин: силы упругости стали и силы тяжести.

Самостоятельное изготовление

Как сделать механический колун своими руками? Существует несколько вариантов создания такого агрегата. В каждом из них задействованы различные приспособления и методики изготовления. Но для наглядности мы предлагаем внимательно изучить чертеж механического дровокола, а лучше сохранить его у себя на компьютере и распечатать на листе бумаги, чтобы можно было подсматривать при работе над устройством.

Вариант 1

Для того чтобы соорудить механический колун для дров своими руками, нужно выполнить следующие действия:

Бетонируется вертикальная стойка либо закрепляется в стоячем положении готовый бетонный столбец.
На подготовленную опору горизонтально навешивается металлическая балка с размещенными на ней шарнирным узлом и амортизатором.
Другой конец конструктивного элемента оснащается короткой стойкой, сверху оборудованной утяжелителем, а снизу – клином.
Требуется также установка колоды, выступающей в качестве основания для обрабатываемых поленьев.

Вариант 2

Для изготовления механического пружинного дровокола своими руками используется домкрат, но прежде требуется создать опорную балку. С одного конца перекладины, изготовленной методом сварки из стальной полосы толщиной 10 мм и швеллера, закрепляется шарнирный узел, а с другого – оснастка. Расстояние между ними используется в качестве ложа для размещения полена.

Конструкция такого гидравлического устройства должна получиться довольно мощной, способной выдерживать усилия в сотни килограмм. Хоть балка специально создается такой прочной, к ней требуется присоединение крепкого клина, консольно приваренного к куску швеллера большей ширины. Необходимо обеспечить фиксацию этого отрезка для удобства работы с чурбаками разной длины.

Наступила очередь установки домкрата, который с помощью опор горизонтально крепится к балке. К передней поддержке, похожей на букву М, присоединяется хомут, охватывающий корпус гидравлического домкрата. Задняя опора изготавливается из двух пластин с прикреплением к ним пружин, которые обеспечивают возвращение штока в прежнее положение после снижения в цилиндре давления масла.

По завершении установки готового дровокола на рабочем верстаке можно приступать к рубке древесины. На ложе укладывается полено, к которому подводится оснастка. После нескольких раскачиваний клин нажимает на обрезок бревна и раскалывает его. С помощью рукоятки сброса снимается давление масла в цилиндре. Теперь со станка можно убирать готовые дрова. В это время за счет сжатия пружин шток с клином принимает исходное положение.

Вариант 3

В этом случае изготовление пружинного колуна своими руками предусматривает использование минимального количества деталей.

Для создания подобия сваебойной машины требуются следующие материалы:

шток, обеспечивающий перемещение оснастки;
клин, приваренный к скользящей по цилиндрическому стержню втулке;
утяжелитель, которым оснащается еще один шток, закрепленный в верхней части клина.

В отверстие рабочей колоды, выступающей в качестве ложа для размещения поленьев, устанавливается шток. После закладки чурбака приподнимается утяжелитель, приводя в движение стержень с клином.

Более эффективный раскол полена достигается также за счет расщепления древесины с нижней стороны, где имеется режущая кромка нижней поверхности перемычки, соединяющей втулку с клином.

Заключение

Рассмотренные выше конструкции удобны в пользовании, но характеризуются низкой производительностью. К тому же требуется прилагать небольшие физические усилия. Однако для мангалов, бань и каминов такие устройства вполне подойдут. Мы надеемся, что чертежи механического колуна значительно облегчат вашу работу. Легкой рубки дров вам!

Дровокол своими руками: механический, с электроприводом

Заготовка дров требует значительных усилий: их нужно распилить, наколоть, сложить в дровник для просушки. Больше всего сил уходит на то, чтобы дрова наколоть. Облегчить и ускорить процесс может дровокол. Представлены они в достаточном количестве, но стоят солидных денег. В тоже время, сделать простейший дровокол своими руками можно из металлолома — труб, уголков и т.п. На все потребуется буквально несколько тысяч — если нет металла, его придется купить.

Механические дровоколы

Содержание статьи

Если объемы заготовки дров небольшие, с ними легко справится механический дровокол. Отличаются они простотой конструкции, минимальным количеством сложных узлов, а также тем, что затраты минимальны, даже если в хозяйстве нет подходящих железяк.

Самый простой и безопасный вариант. Жаль только производительность низкая. Зато безопасно

Простой дровокол своими руками: механика

Самый простой механический дровокол напоминает колодезный журавль. Конструкция один к одному, только вместо ведра закреплен резак и ручки. Соединение стойки (стоек) и перекладины можно сделать самым простым — шарнирным. Потребуется только хорошая смазка.

Принцип работы, наверное всем понятен. Чурбак ставят на подставку, резко тянут вниз рычаг, за счет силы инерции резец набирает значительную силу и раскалывает чурбак. Процесс повторяется до тех пор, пока не получатся поленья требуемой толщины.

Самый простой дровокол собрать своими руками можно из нескольких труб

Такой механический дровокол своими руками собрать просто, причем, буквально, из того, что есть — трубы, уголок любого размера, в качестве резака можно использовать даже топор. К тому же такую конструкцию можно сделать разборной — чтобы была возможность его переносить.

Минусов немало. Колка дров требует значительных усилий. Причем больше усилий прикладывается чтобы остановить ход колуна после того, как полено развалилось. Второй минус — подобный дровокол занимает солидную площадь, ведь чем длиннее рычаг, тем меньше усилий надо прикладывать. Тем не менее, даже такое примитивное механическое приспособление намного снижает трудоемкость процесса.

Один из вариантов — колун приварен к квадратной трубе, залитой бетоном

В данной конструкции колун должен быть тяжелым. Потому само лезвие приваривают к цельнометаллической болванке. Более доступный вариант — приварить к трубе (круглой или квадратной) и залить ее бетоном. Согласитесь, сделать такой дровокол своими руками по силам любому, кто умеет обращаться со сварочным аппаратом.

Пружинный дровокол

Есть доработанная конструкция ручного механического дровокола, которая, при меньших размерах, колет дрова лучше, требует меньших усилий. В этой модели основной рабочий узел — пружина, которая закреплена на станине, а верхняя ее часть упирается в стационарную перекладину, на которой закреплен колун.

Конструкция пружинного дровокола

В этой конструкции основное усилие — удержать колун после того как полено раскололось — принимает на себя пружина. Соответственно, главное — подобрать пружину и упор так, чтобы прилагались минимальные усилия, но они были достаточными для того чтобы расколоть даже сложные, суковатые чурбаки. Упор под пружину можно сделать подвижным. Тогда можно подстраивать параметры под конкретные условия. Реально же «перенастройка» требуется под конкретного человека. Если работать с орудием будет один человек, то можно делать все стационарно, подобрав высоту опытным путем.

Не менее важно сделать подвижное сочленение рамы и рычага, на котором закреплен колун. Лучший вариант — подшипники. Они должны быть качественными, желательно — самовыравнивающиеся.

Готовый самодельный пружинный дровокол

Минимальная высота самодельного дровокола — около 800 мм. Но тогда или придется работать наклонившись, или устанавливать станок на стол/станину. Более комфортный вариант, требующий минимальных усилий, — сделанный под свой рост. Определяете, на какой высоте вам удобно чтобы стояло полено, к этой цифре добавляете высоту самого чурбака, получаете высоту станины. В этом случае тоже придется наклоняться, но только когда устанавливаете чурку на подставку, а не каждый раз, как опускается колун.

Чтобы добавить конструкции мобильности, варят станину, с одной стороны которой закреплены колеса, на второй приварены упоры. Сделать такой дровокол своими руками несколько сложнее, но, если есть пружина и подшипники — это такая уж и сложная задача.

Дровокол инерционный вертикальный

Еще один несложный вариант для самостоятельного изготовления. Чтобы сделать такой дровокол своими руками нужны две трубы большего и меньшего диаметра. Еще потребуется тяжелая пластина — основание, и, собственно, колющая часть — резак/колун.

Конструкция — одна из самых простых, усилия требуются небольшие. На массивной платформе закрепляется толстостенная труба, а лучше — штырь. Высота — около метра. Это ведущая труба. По ней свободно движется колун, который приварен к кольцам трубы чуть большего диаметра, чем ведущая труба. Колет дрова он следующим образом: поднимаете вверх колун и отпускаете его. Можно немного придать ускорение вниз. За счет силы тяжести полено раскалывается.

: Тяжелый колун — вот залог успеха в этой модели

: Дровокол механический вертикальный: чертеж с размерами

: Для увеличения эффективности можно сделать утяжелитель

Но этот механический дровокол сразу раскалывает далеко не все чурбаки. Чтобы увеличить его эффективность, на колун можно сделать утяжелитель. Его можно «добавлять» при необходимости. Второй вариант — ударить пару раз по колону молотком. Этот способ хорош, если резец застрял в древесине. Альтернатива — поднять вместе чурбаком вверх и резко опустить. Но молотком махнуть легче.

Дровоколы с электроприводом

Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно подключать мотор через пускатель, причем с кнопками «старт» и «пуск».

Винтовой (конусный)

Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.

Конусный дровокол ускоряет заготовку дров

Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части. У больших чурбаков откалывают сначала края, затем разрывают середину.

Параметры конуса и резьбы

Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.

Чертеж с размерами конуса с резьбой для винтового дровокола

Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.

Винт для дровокола

Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.

Электромотор и редуктор

Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.

Дровокол с винтом, надетым непосредственно на коленвал

Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.

Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.

Понижающий редуктор для винтового дровокола

Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.

Где расположить мотор

Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.

Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь

Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.

Гидравлический дровокол

Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.

Устройство гидравлического колуна

Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».

Колун с гидравлическим приводом оснащают сложным резаком, Который разваливает чурбак на несколько поленьев сразу

При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.

Видео по теме

Механический дровокол своими руками

Здравствуйте, уважаемые читатели и самоделкины!
Наверное каждый из Вас колол дрова, и знает, насколько трудоемким является этот процесс.
В данной статье, автор YouTube канала «Fodiator Ch» расскажет Вам, как он изготовил устройство, в несколько раз облегчающее колку дров.

Эта самоделка достаточно проста в изготовлении, однако потребует сварочных работ.
Материалы.
— Стальные балка, швеллер, трубы
— Рельса
— Колун для дров
— Рукоятка от болгарки
— Втулка, ось
— Автомобильная пружина от амортизатора
— Краска по металлу.

Инструменты, использованные автором.
— Болгарка
— Отрезной диск, металлическая зачистная щетка для болгарки
— Сварочный аппарат
— Рулетка, маркер.

Процесс изготовления.
Итак, в качестве основания для этого приспособления автор выбрал швеллер, к центру которого приварил балку. Она будет служить стойкой.

К торцам швеллера привариваются две трубы под небольшим углом. Они нужны для устойчивости приспособления.

Затем мастер усиливает конструкцию, приваривая два стальных уголка к стойке и торцам швеллера.

Теперь нужно изготовить из швеллера опорную платформу для компенсирующей пружины. На торце швеллера делается вырез по размерам профиля балки.

Платформа приваривается к стойке, а затем усиливается двумя раскосами из стальных уголков.

Для того, чтобы пружина не соскакивала с платформы, к ней приваривается обрезок трубы, подходящий ко внутреннему диаметру пружины.

Теперь нужно создать основание для шарнирного соединения рычага. В швеллере вырезается прямоугольное отверстие по размерам профиля балки

В верхней части балки делается вырез, к нему приваривается втулка.

Далее мастер устанавливает пружину на свое место, а также собирает шарнирное соединение.

Ось вставляется во втулку, и приваривается к нижней части швеллера.

Сам рычаг мастер вырезал из стальной профильной трубы, и приварил к швеллеру.

К нижней части конца профильной трубы приваривается колун.

В качестве утяжелителя автор использует подходящий обрезок рельса. Он приваривается к профильной трубе над колуном.
При этом нужно правильно подобрать вес утяжелителя, чтобы сбалансировать рычаг. Для этого вместо рельса лучше использовать обрезок профильной трубы, в которую затем можно постепенно добавлять песок или гравий, увеличивая вес утяжелителя. Так можно добиться идеальной балансировки.
После того, как балансировка достигнута, можно взвесить песок, и залить вместо него в трубу свинец.

Итак, дровокол готов. Автор также приварил рукоятку к передней части рычага.

Испытания доказали работоспособность конструкции. Дрова практически без усилий можно раскалывать даже одной рукой. Достаточно поднять, и резко опустить колун.

Для придания более эстетичного внешнего вида, и защиты металла от коррозии, автор зачистил все элементы конструкции болгаркой с дисковой металлической зачистной щеткой, а затем нанес два слоя краски.

Благодарю автора за простую реализацию механического дровокола!

Всем хорошего настроения, удачи, и интересных идей!

Авторское видео можно найти здесь.

Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как сделать механический дровокол. Как сделать колун своими руками? Виды приспособлений для колки дров: чертежи, инструкции

Необходим ли колун для дров, если в хозяйстве имеется топор? Автономное отопление, использующее древесный материал, до сих пор является приоритетным в тех населенных пунктах, где отсутствует магистральный газ и возникают перепады электроэнергии. Колун для дров отличается от топора функциональной нагрузкой. Если топор способен в значительной степени оттачивать деревянную деталь, то колун – идеальный способ для получения грубого чернового контура.

Примечание: Простыми словами, расколоть полено на несколько крупных частей за один удар гораздо проще, используя такой приспособление, как колун. Его можно изготовить своими руками.

Различаются колуны для дров на два основных типа:

механический;

Механический колун для дров

с электроприводом.

Колун с электроприводом для дробления дров

Механический колун, который имеет ручной привод, несложно сделать своими руками. Чертежи его просты, а принцип работы заключается в упрощенных механических движениях.

Работа механического колуна с пружиной

Самодельный колун состоит из:

металлического клина;

пружинного механизма.

Механизм для рубки дров

Настраивается такой колун регулированием пружины. Изменяя ее положение, уменьшая или увеличивая расстояние до рабочего клина, можно обрабатывать поленья разной длины. Колун с ручным приводом используется вместе с твердым основанием. На него устанавливается полено, а работник, поднимая вверх колун, с небольшим усилием опускает на материал, раскалывая его.

Именно клин играет роль «раскалывателя». Пружина позволяет механизму возвращаться в исходное положение для следующей партии дров. Главными вспомогательными силами в работе механического колуна являются: сила тяжести и упругости стального клина.

Большое преимущество приспособления перед стандартным топором заключается в снижении нагрузки на работника при раскалывании дров. Это в значительной степени оптимизирует работу, позволяет за один и тот же промежуток времени расколоть больше поленьев, чем при аналогичных действиях топором.

Обычный колун для дров с коротким плечом

Электрический или колун с электроприводом еще больше облегчает задачу работнику. Основная функциональная деталь, после запуска электродвигателя, постоянно вращается. Оператору остается только устанавливать новую партию поленьев для раскола.

Рабочая деталь такого механизма – конус с определенным углом. Он имеет винтовую нарезку. В процессе вращения, благодаря спиралевидному конусу, элемент беспрепятственно входит в древесину. Работающая деталь в буквальном смысле разрывает волокна древесины, что упрощает расколку.

Электрический колун для дров

Электрический колун для дров имеет также рабочий вал и рубящий наконечник. На концах вала имеются пазы, в которые устанавливается шкив ременной передачи. Вал крепится к станине благодаря двум креплениям с подшипниками. Однако есть чертежи упрощенного механизма, где показан прямой монтаж конуса на вал.

Примечание: В тех случаях, когда возможен перепад напряжения или перебои в поставке электроэнергии, приспособление можно оснастить двигателем внутреннего сгорания с цепной передачей. Очень важно при работе с таким устройством знать, что на конус, при его вращении, поленья можно подавать только вертикально.

Электрический колун с двигателем от стиральной машины в действии

Гидравлика

Еще одним видом механического колуна является гидравлический . Его принцип работы основан на использовании энергии сжатой жидкости. В этом случае давление передается рабочему поршню через жидкость. Он, в свою очередь, оказывает давление на бревна.

Гидравлический колун в действии

При изготовлении такого колуна своими руками важно обратить внимание на станину. Она должна быть сделана из стального швеллера с толстыми стенками. По ней будет осуществляться ход поршня с режущим элементом. Применение такого механизма позволяет за один ход получить расколотые бревна на несколько частей. Важно при таком способе кола обзавестись дополнительными направляющими.

При выборе гидравлического колуна для дров важно обращать внимание на максимальную длину обрабатываемого полена (она должна быть до 63 см) и усилие давления (до 9 т). При таких параметрах устройство с легкостью за 2 секунды раскалывает полено в 40 см диаметром.

Винтовая передача

Еще один тип устройства, который использует передачу винт-гайка. Принципом работы такого приспособления является преобразование вращательного движения винта в поступательное движение гайки. Устройства даже небольшого размера дают возможность при минимальном физическом усилии раскалывать поленья на несколько частей.

Винтовой дровокол может быть нескольких типов:

бытовые – чаще всего встречаются в частных домах; могут быть мобильными, если каркас снабжен осью с парой колес;
промышленные – это целые комплексы, которые используются на пилораме и требуют профессионализма в обращении.

По типу установленного привода винтовые устройства делятся на:

Электродровокол способен работать от двух типов сетей: одно- и трехфазной. Так как провести на участок три фазы – достаточно дорогостоящее мероприятие, большинство потребителей выбирает модели на одну фазу.

По типу резьбы винтовой дровокол может быть:

с метрической резьбой – имеет меньшую надежность, так как данный тип резьбы быстрее истирается, есть риск соскакивания полена;
с упорной резьбой – благодаря достаточной форме и остроте она хорошо врезается в дерево, является более долговечной.

Колун и топор своими руками

Цены на колуны для дров

Гидравлический дровокол своими руками | Своими руками

Для кадра я использовал рентгеновский луч 240х120 мм длиной 2 м (фото 1 стр. 1). В передней части верхние ребра были вырезаны и дополнительно приварены с двух сторон и в центре пластинами из листового металла (2) (размеры произвольные), чтобы расколотые куски бревна не падали на землю.

В балке (1) по центру прорезать пазы шириной 2 см: одну для пластины крепления ножа (фото 2 поз. 2) (для регулировки высоты), вторую (1 фото 3), отступив на 10 см от во-первых, служит ориентиром для толкателя (4) по длине его хода.

Нож (6) изготовлен из лемеха МТЗ (фото 2 стр. 1), сварив все детали. Установил на стол, закрепив на плите (2), в результате можно регулировать по высоте.

Из угла 50х50х4 мм сварили раму (фото 3 п. 1), на которую устанавливался двигатель от мотоблока (6,5 л / с, со встроенным редуктором 1: 2). На одной стороне рамы закреплены шестеренчатый насос HLU-2f10J и трехсекционный распределитель Р 3, которые через шлицевую ступицу (80) соединены с силовым агрегатом.

С противоположной стороны разместил маслобак (фото 4, поз. 1) со встроенным фильтром, объемом 10 л. Конструкция для передвижения монтировалась на колеса с помощью передних стоек автомобиля «Ока» (2). Подключил стол, к свободному концу которого закрепили неподвижные колеса (фото 1п.7).

В качестве толкателя использован гидроцилиндр (см. Фото 1 поз.5) 80х32х500 мм, на поршень которого приварен отрезок швеллера (4) шириной 18 см и длиной, равной расстоянию между полками I. -луч.К нему после установки на каркас снизу приваривается направляющая пластина (фото 5 п. 1), которую он пропускает через вырезанный ранее паз.

В пластине просверливаем два отверстия. Через них к штоку прикручены два уголка (2) для фиксации и устранения смещения поршня.

Для того, чтобы контролировать давление в линии нагнетания, манометр перфорирует. Сбоку к раме прикреплен подъемник (фото 6) для тяжелых бревен, привод которого осуществляется через гидроцилиндр 40х20х 160 мм.

На работе запускаю двигатель, кладу бревно на стол и включаю насос. Толкатель (фото 1 стр. 4). Давит на бревно, которое раскалывается о нож (6).

Читайте также: Деревянные козочки на дрова своими руками

Самодельный гидравлический перфоратор – процесс изготовления

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками – домохозяину!»

Механический дровокол своими руками ЛОГГЕР СВОИМИ РУКАМИ ФЕЙЕРВЕРК -…

«Рубка» своими руками (фото) Как сделать приспособление для малогабаритных …

Книжный столик своими руками из ДСП: Фото + чертеж КАК СДЕЛАТЬ СКЛАДНОЙ СТОЛ-КНИГУ САМ …

Как переделать журнальный столик в компьютерный своими руками Сам стол: из журнала…

Стол в кокпите для собственного пикника. Как сделать раскладной стол своей …

Стол в гардеробную своими руками – фото и чертеж Как сделать банный столик своим …

Как увеличить стол – сделать подставки: мастер-класс + РИСУНОК ЕСЛИ ВАМ НУЖЕН БОЛЬШОЙ СТОЛ ДЛЯ СИДЕНИЯ …

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

3 безотказных метода рубки дров. Каждый может сделать

Если вы купите предмет по ссылкам на этой странице, мы можем получить комиссию. На содержание нашей редакции комиссии не влияют. Прочтите полное раскрытие.

Вы когда-нибудь гуляли холодной ночью только для того, чтобы прийти домой и разжечь дровяную печь или камин?

Нет ничего лучше, чем ощущение тепла, разливающегося по холодному лицу и пальцам. Дровяное тепло (на мой взгляд) – одни из лучших источников тепла, которые вы можете использовать в своем доме.

Но если вы не знакомы с дровами, у вас могут возникнуть основные вопросы. Один из самых важных вопросов – как рубить дрова?

Хорошо, я рад, что вы спросили, потому что это то, чем я хотел бы с вами поделиться. На ум приходят три метода рубки дров.

Так давайте рассмотрим их все, ладно? Вот как вы можете рубить себе дрова:

Метод № 1: Топором или кувалдой

через Times Higher Education

Рубить собственное дрова топором или кувалдой может показаться довольно сложным, и это может быть ,Но это также может быть отличным способом оставаться в форме.

Итак, для начала я хотел бы поделиться нашим руководством для покупателя по выбору правильного топора или кувалды. Если вы решите использовать этот метод, вам нужно будет принять взвешенное решение, прежде чем вкладывать средства в необходимые инструменты.

Необходимые инструменты:

1. Безопасность прежде всего

Перед тем, как начать рубить дрова, вам необходимо надеть все защитное снаряжение. Это будут перчатки для защиты рук и защитные очки, чтобы щепки не попали вам в глаза.

Но вы также захотите использовать это время для заточки топора и лезвия бензопилы. Убедитесь, что все ваши инструменты готовы к работе, и эта работа будет намного проще.

2. Получите древесину

После того, как вы подготовили все необходимое для защиты и подготовили инструменты, вам нужно будет собрать древесину.

Теперь это можно сделать несколькими способами. Вы можете пойти на свою собственность и срубить дерево. Это довольно интенсивно и не рекомендуется тем, у кого нет опыта.Если вы не знаете, что делаете, вы потенциально можете положить дерево на себя или на строение.

Поэтому, пожалуйста, убедитесь, что у вас есть помощь и кто-нибудь, кто может вас обучить, если вы впервые пытаетесь срубить дерево.

Следующий метод – пойти на склад пиломатериалов и собрать старые деревянные плиты, которые они не используют. Если у вас есть сосед, у которого срубили дерево, вы можете его использовать.

Наконец, вы всегда можете купить бревна побольше у продавца древесины. Однако если вам представится возможность добыть дрова, то дерзайте.

3. Заставьте свою бензопилу работать

Если вы достали древесину, но она все еще находится в сплошном бревне, вам нужно использовать бензопилу для работы с ней. Для этого вам нужно пройти вдоль бревна и разрезать его на большие круглые куски дерева.

Опять же, если вы никогда раньше не использовали бензопилу, не запускайте ее и не начинайте резать бревно. Вы потенциально можете серьезно навредить себе.

Так что, если вы новичок в этом, обязательно получите помощь от кого-то, у кого есть опыт работы с бензопилой.Лучше перестраховаться, чем сожалеть.

4. Найдите свою базу

После того, как вы распилите бревна, вам нужно будет найти в бревне один из самых больших пней. Это будет ваша база для рубки дров.

По сути, вы собираетесь использовать его, чтобы ставить на него другие бруски, чтобы обрезать их до нужного размера. Это важно, потому что это спасет вашу спину. Эта база избавит вас от необходимости наклоняться при каждом взмахе.

5. Half It

Когда у вас будет база, вам нужно будет собрать свой первый кусок дерева.Помните, это будет круглое бревно большего размера.

Вы поставите его на деревянную основу, а затем топором или булавой разрежете кусок дерева пополам.

Секрет рубки дров топором или кувалдой в том, чтобы позволить инструменту делать всю работу. Если вы пытаетесь расколоть дерево собственными силами, вы быстро изнашиваетесь.

Помните, что рубить дрова само по себе довольно сложно. Не прибавляйте к этому, пытаясь чрезмерно компенсировать инструмент.

6. Четверть

Теперь, после того как вы разрежете дрова пополам, вам нужно будет удалить половину дров с деревянной основы.

Затем вы поднимите оставшуюся половину и снова взмахните топором или молотом. Эти колебания должны превратить эту половину в четверть.

Затем вы можете измельчать древесину еще меньше, пока не уменьшите ее до желаемого размера.

7. Промойте и повторите попытку.

Продолжайте использовать этот метод до тех пор, пока вся древесина не будет разрушена. После того, как вы распилите и расколите всю древесину, вам нужно будет сложить ее в стопку и хранить, чтобы она могла начать процесс приправы.

Метод № 2: с молотком и клином

через belle-woodgardens.com

Этот метод немного утомительнее в некоторых областях, но также немного полезнее в других. Это будет о ваших предпочтениях.

Необходимые инструменты:

1. Защитное снаряжение на

Вам нужно будет начать то же самое в любом методе. Важно, чтобы на вас было все защитное снаряжение. Вы должны быть уверены, что ваши руки и глаза защищены.

Также убедитесь, что ваша бензопила тоже заточена. Наличие всего готового к работе облегчит эту задачу.

2. Получите древесину для раскола

Опять же, вам нужно будет найти свою древесину. Как упоминалось выше, срубить дерево – непростая задача. Убедитесь, что вы знаете, что делаете.

Ваша безопасность и безопасность окружающих всегда должны быть вашим приоритетом номер один. Помните об этом всегда, когда рубите дрова.

3. Приведите в действие бензопилу

После того, как вы определите местонахождение древесины и будете готовы к скатыванию, вам нужно будет измельчить бревна на более мелкие и удобные в использовании части.

Опять же, это не то, что вам следует делать, если вы неравнодушны к идее бензопилы. При необходимости обязательно обратитесь за помощью.

4. Поместите деревянную основу на основу

Затем вам нужно выбрать деревянную основу. Как только вы установите его на место, вам нужно будет взять кусок дерева и установить его на основание.

Как и в предыдущем методе, здесь вы начнете разбивать дрова на более удобные куски размера, которые действительно поместятся внутри камина или дровяной печи.

5.Используйте свой клин

После того, как вы положите древесину на деревянную основу, вам нужно будет осмотреть ее, чтобы увидеть, есть ли в ней какие-либо естественные трещины.

Если да, то отлично! Это означает, что вы можете поместить клин в эти трещины. Если нет, вам нужно сделать трещину, чтобы клин мог плотно в нее войти.

Как только клин окажется на месте, вы сможете ударить его топором или булавой. Это поможет немного легче расколоть древесину. Вам нужно сначала разделить древесину пополам, а затем снова и снова, пока древесина не будет расколота настолько, насколько вам нужно.

6. Промыть и повторить.

После того, как вы проделаете это с первым куском дерева, вам нужно будет повторять одно и то же снова и снова, пока вся ваша куча дерева не будет разорвана.

Когда ваша штабеля дров будет разложена на части подходящего размера, пора найти сухое место для штабелирования дров, чтобы можно было приступить к процессу добавления приправ.

Метод № 3: с гидравлическим дровоколом

Я должен быть честен со всеми вами, это мой предпочтительный метод.Это намного проще, чем другие, но для покупки дровокола требуются значительные вложения.

Мы годами раскалывали древесину вручную, но наконец смогли вложить деньги в дровокол, и я очень благодарен за это!

Маленький секрет, если у вас уже есть трактор, вы можете приобрести дровокол, который поместится на его заднюю часть. Обычно они немного дешевле, чем стоящие отдельно.

Необходимые инструменты

1.Безопасность прежде всего

При использовании дровокола первое, что вам нужно сделать, это прочитать инструкции. Убедитесь, что вы понимаете, как это оборудование работает внутри и снаружи.

Кроме того, убедитесь, что вы знаете, куда положить руки и что делать, чтобы остановить дровокол в случае аварии. Я не рекомендую колоть дрова одним станком. Всегда хорошо иметь кого-нибудь поблизости на случай, если что-то пойдет не так, и вы в конечном итоге пострадаете и вам понадобится помощь.

После того, как вы закончите все это, обязательно наденьте защитные очки и перчатки.Также не забудьте заточить бензопилу перед тем, как начать.

2. Получите древесину

Опять же, вам нужно найти древесину. В первом методе я поделился с вами несколькими идеями о том, где можно найти древесину для колки. Просто помните, что безопасность – это ваша самая большая забота.

3. Разрежьте древесину на куски подходящего размера

После того, как вы найдете древесину, которую собираетесь разделить, вам нужно будет разбить бревна на части, которые вы сможете поднять.

Значит, для этого вам понадобится бензопила.Опять же, если вы не знаете, как пользоваться бензопилой, обратитесь за помощью.

4. Поместите бревно на разделитель

После того, как вы разбили бревна на более мелкие части, пора поместить меньшие части журнала на разделитель.

Я расскажу вам, как работает большинство разделителей журналов , но вам нужно будет проверить свое руководство, чтобы убедиться, что разделитель журналов не является исключением из правил.

После того, как бревно будет на месте и дровокол будет запущен, вы потянете за рычаг (или нажмите кнопку), который активирует гидравлический колокол.Он должен подтолкнуть древесину вперед к лезвию и расколоть ее за вас.

В зависимости от вашего дровокольника вам, возможно, придется втянуть механизм и передвинуть дрова, чтобы их снова можно было расколоть.

ПОЖАЛУЙСТА, СМОТРИТЕ СВОИ РУКИ! Эта машина без проблем раздавит вам руки.

5. Промыть и повторить.

После того, как вы успешно раскололи первый кусок дерева, вам нужно сложить его в стопку и продолжать, пока остальная часть дерева не будет расколота.

Как только это будет сделано, пора будет складывать древесину в сухое место, чтобы она могла выдержать сезон.

Если вы не знаете, как складывать дрова или куда складывать дрова, неплохо было бы иметь дровяной сарай, чтобы сушить их.

Затем вы сложите его слоями, чтобы штабель был устойчивым. Вы не хотите, чтобы он упал ни на вас, ни на кого-либо еще.

Однако, если у вас нет сарая для дров, вы всегда можете сложить его снаружи, накрыть брезентом, поместить под крытую веранду или поставить на землю под настилом, чтобы дать ему время. Вам просто нужно дать дереву время высохнуть, если вы оставите его в элементах, иначе оно будет трудно гореть.

Итак, теперь вы знаете три различных способа рубить дрова. Все это требует обучения, поэтому дайте себе время приспособиться.

Также не бойтесь обращаться за советом к тому, кто занимается этим годами. Нам с мужем пришлось это сделать, потому что мы не хотели причинять вред ни себе, ни кому-либо еще в процессе.

Но как только у вас есть знание, оно принадлежит вам навсегда, и вы можете передать его кому-то другому.

Теперь я хочу услышать от вас. Как рубить себе дрова? Используете ли вы метод, отличный от тех, которые я здесь упомянул? Есть ли у вас какие-нибудь советы тем, кто только начинает?

Нам нравится получать от вас известия, поэтому оставляйте свои комментарии в отведенном для этого месте ниже.

Была ли эта статья полезной?

Да Нет.

Планы деревообработки

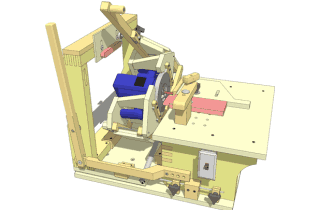

Pantorouter – это станок для резки шипа на основе шаблона , который имеет все виды использования для резки сложных деревянных швов. Чертежи Pantorouter		Pantorouter XL – это увеличенная версия моего pantorouter, предназначен для установки врезных роутеров. Он также имеет больший диапазон движения. Но занимает больше места. Чертежи Pantorouter XL

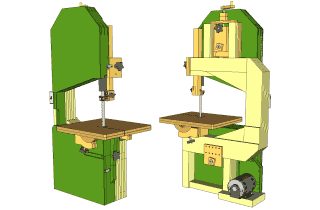

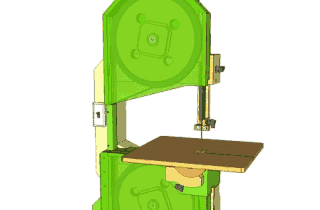

Самодельная ленточная пила не должна быть компромиссом. Никаких нестандартных металлических деталей не требуется. Планы ленточной пилы		Меньшая 14-дюймовая ленточная пила , которая также превращается в легкую пилораму 14-дюймовая ленточная пила / лесопилка
Самодельная 20-дюймовая ленточная пила, , 13 дюймов (34 см), и достаточно большая, чтобы вмещать пил. 20-дюймовые планы ленточной пилы

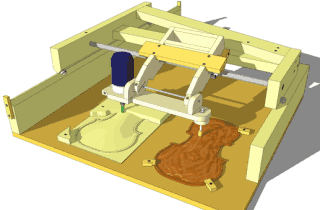

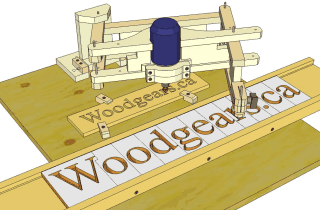

Этот пантограф роутера отличается от обычных тем, что поддерживает вес роутера .Это позволяет также контролировать глубину пропила , и дает гораздо лучший обзор пропила. Пантограф 3-D маршрутизатора		Подъемник для маршрутизатора с углом наклона до 45 °. Это действительно расширяет возможности для создания нестандартных молдингов , даже с базовыми наборами фрезерных бит . Наклонный подъемник фрезерного станка

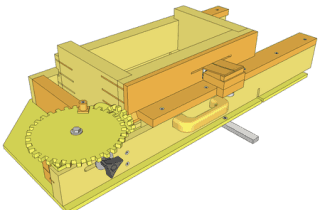

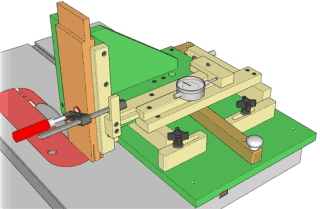

Шаблон с использованием механизма подачи шурупов до точно вырезает в древесине пространство для изготовления коробчатых и пальцевых соединений на настольной пиле.Одновременно можно разрезать до восьми досок . Приспособление для шарнирного соединения коробки подачи винта		Копировальный резчик роутера. Копирует сложные 3D-формы. Четыре оси (маршрутизатор может наклоняться) и магазины компактнее коммерческих машин. Маршрутизатор копировально-резьбовой станок

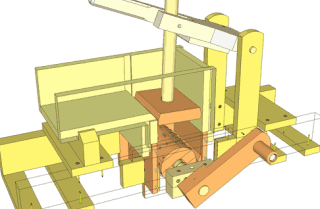

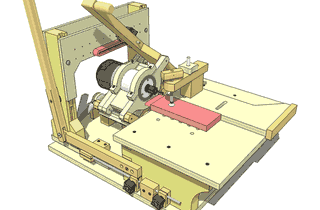

Пазорезный станок с использованием фрезерного станка. легко устанавливается, режет чище, а быстрее, чем большинство других долбежных машин . Пазорезной станок		Зажим для шипа, который позволяет обрезать обе стороны шипа с помощью простой щелчок рычага для большей скорости и многого другого точная шипорезная резка. Быстросъемный кондуктор

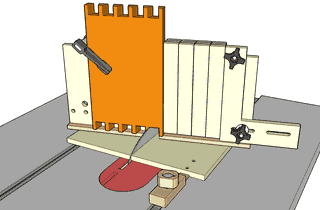

Приспособление для настольной пилы «ласточкин хвост». Позволяет расширить разнообразие, и больший размер сустава, чем это возможно с приспособление для маршрутизатора. Приспособление для настольной пилы ласточкин хвост		Меньше, чем обычный пылесос, тише и потребляет меньше энергии, чем магазинный пылесос. Маленький пылеуловитель

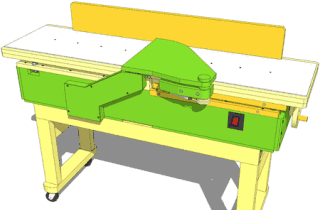

12-дюймовый фуганок, изготовленный из деталей дешевой толщины 12 дюймов. строгальный станок. Легко переносить двумя людьми. Самодельный фуганок		Самодельная настольная пила на основе циркулярной пилы, с более надежный способ крепления пилы и простой механизм регулировки глубины Самодельная настольная пила

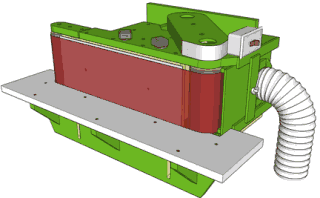

Ленточная шлифовальная машина размером 6 x 48 дюймов, может использоваться как обычная ленточная шлифовальная машина. или перевернут на бок для использования в качестве шлифовальной машины для кромочной ленты Ленточная шлифовальная машина 6 “x 48”		Ленточная шлифовальная машина размером 1 x 42 дюйма. Использует более длинные ремни (42 дюйма), чем большинство ленточные шлифовальные машины. Глубокая глотка и сменные валики Позвольте этой шлифовальной машине шлифовать выпуклые и вогнутые края, заменяя шпиндельные шлифовальные машины для большинства приложений, они быстрее и менее пыльный. Ленточная шлифовальная машина размером 1 x 42 дюйма

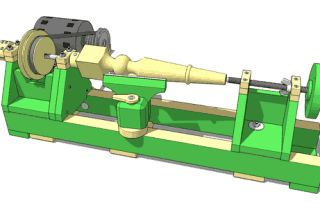

Станок настольный деревянный с деревянными опорами. Токарный станок длиной 80 см, оснащенный двигателем мощностью 1/3 л.с., можно использовать для поворота шпинделей длиной до 43 см и чаш до 26 см в диаметр. При весе всего 20 фунтов без мотора его легко убрать, когда не используется. Чертежи токарного станка по дереву

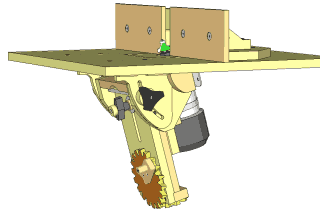

Деревянный фрезерный подъемник без наклона. Это мой старый дизайн до Я придумал вариант с наклоном. Деревянный фрезерный подъемник		Мельница для яблок, для получения сока из яблок.яблоки для эффективного отжима сока необходимо мелко измельчить нажатием. Мельница для яблок
Получите скидки, если купите больше , чем один план на странице покупок. Скидки при многократных покупках
Программное обеспечение для плотников

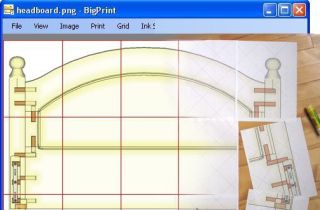

Увеличьте свои планы деревообработки до 1: 1. Программа для создания полномасштабных многостраничных распечаток с чертежей и моделей САПР. Программа BigPrint		Мой генератор шаблонов шестеренок позволяет печатать бумажные шаблоны для вырезание шестерен из фанеры ленточной пилой.Многие тоже его используют с фрезерными станками с ЧПУ. Конструкция шестерен и программа-генератор шаблонов передач
Программа для вашего компьютера для изготовления трафаретных блоков с использованием любого шрифта вашего ПК. Программа трафарет
Дополнительные планы на продажу: Игрушки и мебель (скидки при покупке более одной)
