Металл для изготовления ножей – из чего лучше делать [4 вида ножей и материалов]
alexxlab | 14.03.2020 | 0 | Разное
из чего лучше делать [4 вида ножей и материалов]
Среди множества [изделий из металла] есть особая категория — это ножи, изготовление и котовка которых становится не просто работой, а серьезным увлечением. Для самостоятельного изготовления такого предмета потребуются серьезные навыки и тщательный подбор материала. Как своими руками сделать или выковать нож в домашних условиях, мы расскажем в этой статье.
Важно! Статья 223.4 УК РФ запрещает самостоятельное изготовление оружия и предметов, которые могут быть использованы как оружие. Материал предоставлен в информационных и познавательных целях. Санкция по указанной статье — до 2 лет лишения свободы.
Виды ножей по назначению
Для начала следует разобраться, из какого металла следует делать нож, а для этого — определить назначение лезвия. Существует четыре основных типа ножей, отличающихся по заточке, массе и прочим характеристикам.
Охотничьи — с очень острым лезвием, точно отработанным по форме кончиком. Ножи этого типа требуют тщательного выбора стали, так как должны очень долго оставаться острыми. Кроме того, от стали для охотничьего ножа требуется высокая ударная вязкость, так как лезвие может натолкнуться на кость при разделке.
Туристические и походные — должны иметь серьезный вес и прочность, так как ими обычно выполняется грубая работа с ветками прочими предметами. Это аналог топора, поэтому важно выдержать баланс между твердостью стали и прочностью на удар и излом.
Ножи кухонные — очень близки по типу к кухонным, с обязательным подбором стали высокой твердости. Нож для кухни не должен выкрашиваться при столкновении с костью и тупиться при работе на пластиковой доске.
Тесаки и ножи выживания — наследники топоров и туристических ножей. Первые обладают значительной массой и шириной лезвия, вторые должны быть универсальны. Это особо сложно, так как часто функции несовместимы, например, как у ножей туристических и охотничьих.
Стоит обратить особое внимание на выбор исходного материала. По объему работ проще всего изготовить нож из напильника — у него уже есть некая близкая форма. По прочности и износостойкости — из рессоры, пружины или подшипника. Листовая сталь подбирается из сортов для этих изделий. Угол заточки ножа подбирается в зависимости от назначения, например, туристический точат под 25 — 30 градусов, а кухонный под 8 — 15 градусов.
Из какого металла лучше сделать нож
Для изготовления и ковки ножей подходит несколько видов стали. Стоит рассмотреть ее по сортам, чтобы определить пригодность для определенной задачи.
Сталь 95Х18
Ножевая сталь высокой прочности с высокой стойкостью к коррозии. Ее характеризует оптимальное соотношение твердости и прочности, что позволяет сделать охотничий или кухонный нож с кромкой, защищенной от выкрашивания. Показатель твердости 64 — 62 HRC в зависимости от термообработки материала.
Сталь 50Х14 МФ
Инструментальная нержавеющая сталь с показателем твердости 58 HRC, которая используется при изготовлении скальпелей. Ножи из нее долго не тупятся. Чувствительная к контакту с костями и твердыми поверхностями.
Сталь Х12МФ
Штамповая сталь, которую можно довести до твердости 62 HRC. Отличается высокой ударной вязкостью и чувствительностью к коррозии, не подходит для ножей охотничьих и туристических, поскольку требует тщательного ухода.
Сталь ХВГ
Инструментальный материал со средними показателями твердости и хорошей ударной вязкостью. Хорошо держит нагрузки.
Сталь 50 ХГА
Пружинный металл, способный хорошо держать нагрузки, но склонный к коррозии.
Сталь 40Х13
Пружинная нержавейка, нож из которой будет красивым, но с хрупкой режущей кромкой. Подойдет для кухни по гибкости и заточке, но не для тесаков, туристических и охотничьих ножей.
Этапы подготовки и изготовления ножа
Процесс изготовления ножа довольно сложен — придется пройти несколько этапов от резки и ковки до шлифовки и заточки. Вкратце даем описание этих этапов:
чертеж и шаблон для ножа лучше всего взять у специалистов или из журналов, так как оптимальные формы ножей давно отработаны;
заготовка — сталь можно купить в виде готового отрезка, но в любом случае потребуется ее кузнечная протяжка, чтобы придать металлу нужную прочность;
[резка] и механическая обработка — ее придется выполнять фрезой или наждачным точилом, тщательно следя за нагревом, чтобы не испортить металл;
закаливание и отпуск — очень сложная задача, поскольку необходимо точно выдерживать температуру, а визуально это могут делать только опытные мастера.
На последнем этапе производится сборка ножа с установкой деталей ручки, которая должна быть сбалансирована и выдержана по форме.

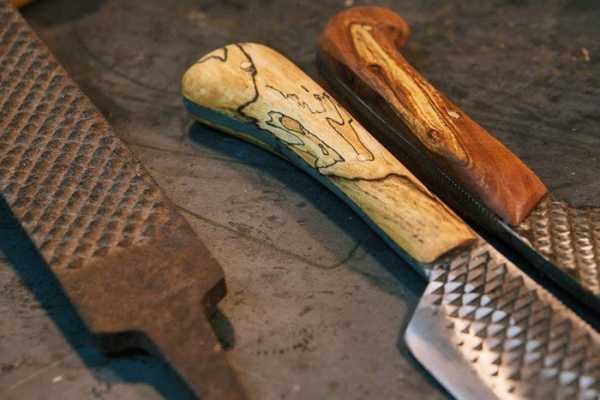

Делаем нож из напильника
Изготовление ножа из напильника следует начинать с отпуска стали. Материал исходного инструмента хрупкий и твердый, поэтому его необходимо нагреть до 200 С, продержать так примерно час, а потом дать самостоятельно остыть. Иногда напильник просто бросают в костер, но гораздо проще отпустить его в обычной духовке.
По заранее заготовленному шаблону вырезаем форму ножа — для этого подойдет болгарка или фреза. При работе с наждаком велик риск перегреть металл. Признак перегрева металла при резке — изменение цвета. Для охлаждения достаточно поливать зону резки водой.
После этого можно приступать к шлифовке контура той же болгаркой — срезаем углы и выступы. Работу можно сделать и на ленточной шлифовальной машине.
Следующий этап — выполнение скосов, перед которым нужно прочертить линию границы на лезвии. Не забывайте, что угол не должен быть слишком большим и слишком малым — в первом случае лезвие будет слишком толстым, во втором — тонким и хрупким. Для формирования скосов лучше использовать ленточную машину, допускается и болгарка. Окончательная доводка делается напильниками. Не забывайте следить за температурой!
После черновой заточки металл можно подержать с час в уксусе и отшлифовать, чтобы получить чистое блестящее лезвие. После этого можно сверлить отверстия под штифты ручки.
Делаем нож из обоймы подшипника
Для изготовления такого ножа можно использовать подшипник карданного вала, подшипники станков, обойма которых выполнена из стали типа ШХ15. Для получения заготовки лучше сразу пилить внешнюю обойму под углом, чтобы получить заготовку под носик ножа. Длина окружности должна быть чуть больше общей длины ножа, поэтому оставляем запас примерно в 2 см.
Легированная сталь требует отжига перед ковкой. Для выпрямления достаточно подержать ее разогретой до темно-красного цвета и дать остыть на воздухе. После этого потребуется разогреть заготовку до 800 С — о ее достижении говорит цвет вишнево-красного оттенка. Если металл стал темно оранжевым, достигнут верхний предел температуры 1100 С. Как только цвет меняется на тускло вишневый, следует повторять нагрев в печи.
Как ковать нож
Существует два варианта ковки ножа. Первый для опытных специалистов, умеющих обращаться с молотом. Металл надо отбивать так, чтобы он смещался от середины к краю, а острие округлять, протягивая заготовку по длине.
Второй способ чуть проще — пластине придается плоская форма молотом, после чего производится обдирка шлифмашиной. Этот процесс аналогичен ранее описанному, но мастеру стоит следить за тем, чтобы металл отрезался небольшими кусками.
Как закалить и отпустить металл ножа
Подшипниковая сталь требует [закалки и отпуска], поэтому потребуется контролировать нагрев металла — насыпанная на лезвие соль начнет плавиться при температуре 800 С. После этого заготовку помещают в нагретое масло, соблюдая осторожность, так как вероятно воспламенение. При закаливании нельзя доливать масло или взбалтывать его, переворачивать заготовку. После закаливания металл отпускают нагревом до 200 С и постепенным остыванием. Последующие операции по заточке, доводке и сборке ножа описаны выше.
Ножи из рессор и листовой стали
Лезвия делаются почти так же как и предыдущие, но мастер должен учитывать, что разные сорта металла требуют подбора температуры, закалки и отпуска. Это зависит от конкретного материала заготовки. Получить информацию можно в справочниках по металлообработке.
Напоминаем, что изготовление ножа может быть расценено как изготовление холодного оружия, поэтому не приводим подробных инструкций!
rezhemmetall.ru
Сталь для ножей: характеристики, лучшие марки, производители
Сталь, предназначенная для изготовления ножей, должна соответствовать различным критериям. Сделать нож можно практически из любого металла, однако срок эксплуатации и основные эксплуатационные качества могут существенно отличаться. Сталь для ножей должна характеризоваться высокой прочностью, износостойкостью и антикоррозионными качествами. Различные химические элементы в составе могут существенно изменять эксплуатационные качества металла. При рассмотрении того, из какой стали следует изготавливать подобное изделие отметим, что существует достаточно большое количество различных сплавов, подходящих для решения поставленной задачи.
Сталь для ножейОсновные характеристики сталей для ножей
Проводя выбор стали для изготовления ножей следует уделить внимание основным характеристикам, которые больше всего подходят для изготовления рассматриваемого изделия.
Металл для ножа должен обладать:
- Износостойкость. Ножевые стали должны выдерживать длительную эксплуатацию, так как в противном случае приходится проводить частую заточку поверхности и это создает много проблем. Нож из углеродистой стали может прослужить достаточно долго, но при низкой износостойкости приходится часто проводить заточку режущей кромки.
- Прочность структуры и ее твердость. Твердость ножа может варьироваться в достаточно большом диапазоне. Как правило, более твердые варианты исполнения подвержены в меньшей степени деформации. Однако твердая сталь может обладать и высокой хрупкостью. Поэтому следует уделить внимание и прочности структуры, которая характеризует ее устойчивость к образованию трещин и сколов на момент эксплуатации. Кроме этого, прочность определяет, может ли металл гнуться и при этом не ломаться. Стоит учитывать, что характеристики твердости и хрупкости и связаны между собой: чем выше первый показатель, тем больше второй, если не проводить улучшение структуры.
- Коррозионная стойкость также является важным параметром, который стоит учитывать. Нержавейка для ножа может обладать различными эксплуатационными качествами, но сама коррозионная стойкость характеризует то, как материал может противостоять воздействию влаги. Стоит учитывать, что нержавеющая сталь зачастую уступает многим другим. Это связано с тем, что в состав добавляется большое количество легирующих элементов, к примеру, хром. Они могут ухудшить такие показатели, как прочность или твердость поверхности. Инструментальный сплав во многом обходит нержавеющую по основным эксплуатационным характеристикам, но все же не может прослужить долго по причине низкой коррозионной стойкости.
- Способность не тупиться. Высокоуглеродистая и некоторые другие сплавы для ножей характеризуется тем, что может выдерживать длительное механическое воздействие. Подобный материал для ножа хорош тем, что позволяет существенно продлить период использования изделия, который не требует заточки.
Наиболее распространенные марки сталей для изготовления ножей
Наиболее подходящая марка стали подбирается в зависимости от баланса показателей прочности и твердости. К примеру, при желании можно сделать очень твердый клинок, при падении которого он расколется на несколько составляющих. Кроме этого, коррозионная устойчивость существенно продлевает срок службы изделия, сохраняя привлекательность поверхности. Маркировка ножей проводится производителями для того, чтобы определить особые эксплуатационные качества изделия.
Лучшие марки стали для ножей
Ножевые стали классифицируются по достаточно большому количеству признаков. Для того чтобы определить, какая сталь лучше можно рассмотреть основные эксплуатационные качества. Многие металлы производятся зарубежными производителями.
Лучшая сталь для кинжалов следующая:
- 154СМ – вариант исполнения, который производится в США. Подобный материал характеризуется приемлемой коррозионной стойкостью и высокой прочностью. Этих свойств вполне достаточно для изготовления всех возможных изделий. Как показывает практика, они неплохо держат свою заточку. Подобные марки металла для ножей схожи с вариантом исполнения СРМ, однако они изготавливаются при применении различных технологий. В большинстве случаев при использовании изделия разницу практически не заметить.
- ATS-34 – предложение от японского производителя, которое схоже по своим свойствам с предыдущим вариантам исполнения. Этот материал пользуется высокой популярностью среди тех, кто занимается производством обычных и метательных ножей. Режущая кромка хорошо держит заточку, но в сравнении с предыдущим материалом поверхность обладает меньшей коррозионной защитой. Эти премиальные стали премиум класса обходятся дешевле предыдущего предложения, что определяет их довольно широкое распространение.
- D2 – вариант исполнения с относительно невысокой концентрацией хрома, показатель составляет 14%. За счет относительно невысокой концентрации хрома материал считается только наполовину нержавейкой. В отличии от предыдущих вариантов исполнения, D2 имеет более высокую твердость и дольше держит заточку. Однако, поверхность режущей кромки считается труднообрабатываемой. Ее используют многие компании, которые занимаются производством ножей.
Приведенные выше предложения — самая прочная сталь из тех, которые могут применяться для производства лезвий. Стоит учитывать, эта группа характеризуется также высокой стоимостью. В продаже можно встретить более доступные предложения, которые также характеризуются привлекательными эксплуатационными качествами.
Виды металла среднего уровня следующие:
- 14С28Т – предложение шведского производителя, относится к среднему классу и при этом отлично точится. Очень часто применяется при изготовлении изделий скандинавского происхождения.
- 8Cr13Mov – по своим эксплуатационным качествам напоминает предыдущее предложение, но в составе содержится большое количество углерода. Считается неплохим вариантом в плане соотношения цены и качества. Относительно невысокая стоимость металла определяет его широкое распространение. Стоит учитывать, что в Китае чуть ли не более половины ножей изготавливается при применении этого материала.
- 440С – нержавейка, которая стала использоваться многими производителями. Это связано с универсальностью применения и низкой стоимостью. В состав входит большое количеств хрома и углерода, за счет которых обеспечивается износостойкость и коррозионная стойкость. При этом материал легко точится, что можно назвать положительным качеством.
- 420 НС – предложение с большой концентрацией углерода, что и отражается при проведении маркировки. Для того чтобы существенно увеличить эксплуатационные качества сплава проводят его многоуровневую термическую обработку, к примеру, закалку. За счет улучшения повышается сопротивление коррозии, а режущая кромка лучше держит заточку. Однако, металл поставляется без термической обработки.
- AUS-8 – сплав, который имеет относительно невысокую коррозионную стойкость. Этот вариант исполнения характеризуется высокой прочностью, но заточка держится относительно недолго, если сравнивать с более дорогим предложением. Кроме этого, режущая кромка точится довольно быстро и просто.
Встречаются в продаже и предложения низкого уровня. Конечно, лучшая сталь для ножа не относится к этой группе, но она также заслуживает внимания. В эту группу входят следующие металлы:
- Дамаск – об этом варианте исполнения ходит довольно много разговор, так как получающаяся поверхность характеризуется высокими декоративными качествами. Это предложение пришло из древней Индии и Персии. Стоит учитывать, что легенды об этом материале далеко не правдивы. К примеру, поверхность характеризуется меньшей износостойкостью и поверхность хрупкая. Многие решают выбрать подобный металл по причине привлекательных декоративных качеств.
- 420 – недорогой сплав, который получил широкое применение. В составе нет большого количества углерода, за счет чего структура характеризуется мягкостью. Режущая кромка быстро тупиться и изнашивается, но при этом структура обладает высокой гибкостью и прочностью. Применяется этот сплав при изготовлении недорогих изделий.
- Asus-6 – считается японским аналогом предыдущего металла. Характеризуется предложение небольшой прочностью и низким качеством, что можно связать с малой концентрацией углерода. Применяется при изготовлении старых недорогих изделий.
Дамаская сталь
Рассматриваемая классификация всех металлов позволяет определить более подходящий вариант исполнения в зависимости от того, какой бюджет отводится на покупку и какими эксплуатационными качествами должно обладать изделие.
Сталь для охотничьего ножа
Самые лучшие охотничьи ножи изготавливаются при применении вариантов исполнения с высокой концентрацией углерода. Показатель твердости во многом зависит от количества этого химического элемента. Лучшая сталь для охотничьего ножа должна обладать твердостью не менее 60HRC. Это связано с тем, что увеличение твердости определяет существенное продление срока службы изделия.
Самые подходящие варианты металлов:
- 420;
- 440А;
- 440В.
Марка CPM440V
Прочная сталь 440С характеризуется высокой пластичностью. За счет добавления в состав хрома и молибдена существенно повышается коррозионная стойкость. Подобное предложение характеризуется тем, что может быстро затачиваться и сохраняет заточку на протяжении длительного периода. Альтернативным предложением можно назвать CPM440V – марка, которая лучше держит заточку и обладает более высокой износостойкостью.
Сталь для клинка
Сталь для клинков должна соответствовать следующим качествам:
- Быть прочной.
- Обладать высокой коррозионной стойкостью.
- Иметь низкий показатель хрупкости.
- Характеризоваться достаточной пластичностью.
Сталь ATS-34
Самые прочные лезвия изготавливают при применении металла с высокой концентрацией углерода. Для решения проблемы с хрупкостью проводится дополнительная термическая обработка, которая изменяет эксплуатационные качества изделия. Среди всех сплавов для изготовления клинков отметим ATS-34, которая характеризуется весьма привлекательными эксплуатационными качествами, но имеет высокую стоимость.
Способы повышения качества стали
Для изменения эксплуатационных качеств металла может проводится дополнительная обработка металла. Чаще всего проводятся следующие процедуры:
- Закалка – самая распространенная разновидность термической обработки, которая предусматривает воздействие на металл высокой температуры, достаточной для перестроения кристаллической решетки. Каждый сплав проходит рассматриваемую процедуру при своих определенных температурных режимах. Процесс закалки позволяет существенно повысить прочность и твердость поверхности. Однако, это может привести к существенному повышению хрупкости.
- Отпуск – еще один процесс термической обработки, который предусматривает воздействие определенной температуры. В отличии от обычной закалки, рассматриваемый процесс предусматривает снижение внутренних напряжений, которые и становятся причиной повышения хрупкости.
- Естественное или искусственное старение – еще один процесс повышения качества металла, который характеризуется воздействием определенной температуры на протяжении длительного периода.
Сталь для ножей в процессе закалки
Стальные ножи, как правило, подвергаются термической обработке только после придания определенной формы лезвию. Это связано с тем, что термическая обработка существенно снижает степень механической обрабатываемости. Поэтому заточка режущей кромки после закалки может доставлять много дискомфорта.
Производители ножевой стали
Сплавы для рассматриваемого изделия могут выпускаться различными компаниями. Большое распространение получили предложения японского происхождения, так как применение особых технологий производства позволяет существенно снизить стоимость предложения. На рынке присутствуют предложения США и ряда других стран, которые могут характеризоваться различными эксплуатационными качествами.
Во многом эксплуатационные качества изделия зависят от того, насколько точно выдерживается концентрация тех или иных элементов в составе. Кроме этого, некоторые производители проводят поставку заготовок уже после проведения различных процедур улучшения. К примеру, повысить твердость поверхности могут за счет закалки, а снизить хрупкость путем отпуска.
В заключение отметим, что при выборе металла уделяется внимание предназначению изделия, которое будет изготавливаться. К примеру, оружие, которое станет украшением дома, изготавливается при использовании дамаска. Для изделий, которые будут применяться каждый день, выбирают металл для ножей с более высокой устойчивость к механическому и ному воздействию. Также уделяется довольно много внимания стоимости заготовок.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
stankiexpert.ru
Где взять хорошую сталь для ножа
Чаще всего при изготовлении клинков используется нержавеющая сталь – сплав железа, углерода с легирующими добавками: хромом, никелем, вольфрамом, марганцем, ванадием, другими – они отвечают за прочность, плавкость, устойчивость к коррозии и другие характеристики. От качества и материала напрямую зависят свойства и ценность ножа. Сегодня качественные марки стали поставляют такие страны, как Германия, Финляндия, Швеция, США, Тайвань, Корея. Более дешевое, но и менее качественное сырье предлагают индийские и китайские производители.
Часто производители используют отечественные инструментальные стали – у них высокие показатели прочности. Купить их можно в металлоторговых компаниях, которые реализуют металлы для различных предприятий – некоторые из них продают листы, сортовой прокат в розницу.
Хорошие марки стали
- D2 – популярная американская ножевая марка с высоким содержанием углерода – 1,4 – 1,6%. 12% содержание хрома подарили высокую стойкость к коррозии, за что ее называют полунержавеющей (в настоящей нержавейке меньше углерода и она более плавкая). Аналог D2 – российская оружейная Х12МФ, японская SLD.
- AISI 420 – высоколегированная мартенситная сталь с высоким содержанием углерода, которые дают ей большую прочность стойкость к коррозии. Российские аналоги – 20Х13, 30Х13, 40Х13. Также используется для производства ножевого инструмента, деталей турбин и карбюраторов, крепежа, т.к. обладает высокой жаропрочностью.
- 65Х18, 95х15 – отечественные мартенситные стали с еще большим содержанием углерода до 0,95%, который делает этот вид металла очень твердым. Используются для создания промышленного инструмента, фрез, подшипников и т.д.
- Х12МФ – инструментальная легированная сталь для производства штампов. Ножи из такого материала отлично держат заточку.
- ХВ5 – Самая прочная, за что носит гордое название алмазной. Очень трудная в работе, но и ножи из нее служат вечность.
На самом деле, марок гораздо больше. Это лишь несколько самых популярных, уже хорошо зарекомендовавших себя в массовом производстве.
Где купить хорошую сталь для ножа
Продажей листового, сортового проката занимаются металлургические компании, которые работают напрямую с производителем, также купить необходимое сырье можно в специализированных магазинах материалов для ножей и в мастерских. Она имеет все сертификаты, результаты химической экспертизы, которые подтверждают содержание в металле необходимого процента легирующих добавок, а значит ее высокие характеристики. Если вы занимаетесь изготовлением ножей профессионально, то вряд ли дочитали до этого места, поскольку уже заказываете крупные партии металлопроката в торговых компаниях.
Любителям лучше сразу позвонить в мастерскую или магазин и заказать небольшую партию по розничной цене. Некоторые энтузиасты покупают заготовки для ножей из Китая на AliExpress и Ebay. Но качество остается под вопросом – сертификатов на него вам никто не покажет.
germes-company.ru
Материал для изготовления самодельных ножей
Нож можно сделать из чего угодно
Сегодня, я хотел бы продолжить тему, посвященную доступному материалу, из которого можно достаточно быстро и легко сделать нож с хорошими характеристиками. Многих интересует вопрос, из чего можно сделать хороший нож, не прибегая к сложным технологиям. Об этом довольно подробно написано в этой статье. Здесь же мы постараемся дополнительно осветить некоторые подробности подходящего материала для ножей. Самое простое, это использовать старые сломанные кухонные ножи из нержавеющей стали. Ножи должны быть желательно советского производства, а не китайский ширпотреб. Из подобного обломка можно сделать неплохой нож с прекрасными режущими характеристиками.
Также хорошие ножи можно делать из быстрорежущей стали, которая используется в производстве ножовочных полотен для механических пил. Недостаток такого материала то, что он достаточно хрупкий и имеет свойство ржаветь. Но заточку держит неплохо.
Отличным материалом являются ножи для строгального станка по дереву. Этот металл очень хорошо обрабатывается и полируется. Строгальный нож обжигается паяльной лампой докрасна и потом остужается. После отжига металл можно спокойно пилить ножовкой, придавать форму, точить напильником. После того, как ножу придается окончательная форма, его нужно закалить, или в масле, или в воде. Но, к сожалению, ножи из этого металла тоже ржавеют.
Следующий металл, который мы рассмотрим – это обычный напильник. Из напильника очень легко сделать нож, без каких либо специальных станков. Берете напильник, хорошо его нагреваете опять же паяльной лампой докрасна и даете ему остыть. После этого он очень хорошо обрабатывается другим напильником, пилится ножовкой для придания желания желаемой формы. Далее опять производится закалка в масле или воде. Главное для того чтобы получить хороший нож из этого металла, нужна грамотная термообработка. Ненужно расковывать этот металл. Просто обжигаем, точим, опиливаем, снимаем лишний металл ручным инструментом или на наждаке. И получаем довольно неплохой нож.
Также бюджетный нож можно сделать из обыкновенной ножовки по дереву. Тоже очень легко обрабатывается, очень упругая сталь. Можно приспособить, например, для изготовления кухонного ножа, который будет хорошо резать и хорошо держать заточку.
Автомобильная рессора тоже хорошо годится для изготовления ножей. Единственно, чем плоха рессора, это то, что ее надо расковывать и грамотно проводить термообработку. Это довольно трудоемкая задача. Но если соорудить самодельный горн у себя на участке, то можно сделать неплохой нож из куска рессоры. Или просто отнесите кузнецу, который за пузырь водки, раскует вам все, что угодно. Можно сделать нож из автомобильного клапана. Тоже получается хорошая нержавеющая сталь. Клапан нагревается до сильной температуры, расковывается на наковальне. Потом нужно сформировать лезвие и закалить его.
Очень хорошие ножи получаются из сверел больших размеров. Зажимаете сверло в тиски, нагреваете его до мягкого состояния, берете газовый ключи и начинаете потихоньку его раскручивать. После этого опять нагреваете и начинаете получившуюся деталь расковывать, придавая нужную форму. Напильником сверло точится, не будет. Все работы по формированию лезвия нужно делать на наждаке.
Нож можно сделать из пружинистой стали. Отжигать этот металл не нужно. Сразу из заготовки можно делать лезвие ножа. Обычным сверлом эта сталь не сверлится. Необходимо использовать победитовое сверло.
Теперь давайте поговорим о ржавчине, которая присутствует у большинства металлов. Если вы хотите, чтобы ваш нож не ржавел, его можно обработать серной кислотой или ортофосфорной кислотой.
В статье использован материал из видеоролика на ютубе
sekach.ru
Материалы, применяемые для изготовления ножей
Нож — это добрый друг в походе или на турслёте, кроме того для велосипедиста нож очень полезен. Хороший нож всегда подсобит в ремонте или позволит срезать какую-нибудь ветку орешника для изготовления очага.
Представим себе ситуацию, что мы выбираем нож и совершенно ничего не представляем ни о материалах, ни о свойствах металла. Выбор будет сделать сложнее, да и вопрос о смысле маркировок на клинке замучает. Кроме того, материалы, описываемые в статье, могут встречаться при изготовлении рамы велосипеда.
В первую очередь, необходимо обратить внимание на выбитую на клинке марку стали (сплава)
. Это некоторая буквенно-цифровая аббревиатура, пользуясь которой можно узнать многие (или почти все необходимые) механические свойства. Сейчас мы не ставим себе цель полностью разобраться с понятием маркирвоки сталей и сплавов, а просто рассмотрим табличку со свойствами, что упростит дальнейший выбор и научит ориентироваться.Для обозначения в профессиональной литературе для сталей в России, принято использовать цифрово-буквенное обозначение, этакий код, где буква определяет легирующий химический элемент, а цифра, стоящая за буквой — его процентное содержание в этом многокомпонентном веществе.
Запомните, что при содержании элемента менее 1 % цифры за буквой не ставятся. Первые две цифры в марке перед аббревиатурой указывают среднее содержание углерода в сотых долях процента. Если цифра всего одна, то содержание углерода указано в десятых долях процента. Наиболее часто в нашей изучаемой области используются следующие основные легирующие элементы:
Ф-ванадий, М-молибден, Г-марганец, С-кремний, Х — хром, Н — никель, Д-медь, В — вольфрам, Т-титан. Сравнительную оценку основных свойств наиболее частых сплавов, можно провести по таблице, приведенной чуть ниже.
В металловедении встречаются следующие термины, определения которых полезно знать перед дальнейшим изучением вопроса. Отмечу, что и велосипедисту, и просто грамотному человеку эти определения очень пригодятся.
Предел прочности — или механическое напряжение, при котором материал разрушается. Фактически, лучше чем предел прочности, это понятие не назвать. Если упростить, то это важнейшая прочностная характеристика, отражающая способность материала воспринимать нагрузку без разрушения. Более корректным термином является «Временное сопротивление разрушению», то есть соответствующее наибольшему усилию, предшествующему разрушению образца. Следовательно, чем больше этот предел, тем «физически тверже» или прочнее наше изделие.
Механическое напряжение — довольно специфический термин, особенно для людей не знакомых с сопроматом. Тут можно провести аналогию с электрофизикой. Это мера внутренних сил в деформируемом теле. Механическое напряжение в точке тела определяется как отношение внутренней силы к единице площади в данной точке рассматриваемого сечения. Если утрировать, то можно представить себе множество мелких веткоров, пронизывающих площадку — сечение образца. Чтобы найти один такой вектор, нужно разделить общее значение на площадь.
Относительное удлинение при разрыве – отношение максимального удлинения размеров образца в момент его разрушения к первоначальным размерам образца в %. Чем большее значение, тем более пластичен исследуемый материал и, следовательно, изделие, сделанное из него более пластично. Определяет склонность материала к хрупкому разрушению. Например, стекло рассыпается сразу, а резиновая палка меняет длину.
Твёрдость — довольно интересная характеристика, являющаяся умозрительной. Представьте, что вы протыкаете ножом сливочное масло или кирпич. Кирпич проткнуть сложнее :). Кирпич имеет большую твердость. Собственно, твердость и определяет способность тела сопротивляться проникновению в него другого, более твёрдого тела — индентора. Твердость определяет такие качества изделия, как например способность рубить и не затупляться при этом.
Основные материалы, применяемые для изготовления ножей и их механические свойства
Содержание статьи
Сравнительная таблица свойств (pdf)
30Х13
Сталь мартенситного класса, коррозионно-стойкая жаропрочная. Используется для изготовления режущего, мерительного инструмента, пружин, карбюраторных игл, штоков поршневых компрессоров и других деталей, работающих на износ в слабо агрессивных средах до 450 °С.
Предел прочности (Мпа) — 540
Относительное удлинение при разрыве (%) — 17
Твердость по Рокквелу (HRC) — 52-54
Зарубежная маркировка — 420 (США)
С точки зрения человека, выбирающего нож, надо отметить очень слабую стойкость режущей кромки. Однако, клинок легко перетачивается заново. Применяется в производстве дешевых кухонных и складных ножей.
40Х13, 45Х13
Сталь мартенситного класса, коррозионно-стойкая жаропрочная. Пружины, работающие при температурах до 400 — 450 град. Соответственно, используется для шариковых подшипники, пружин, рессор.
Предел прочности (Мпа) — 550
Относительное удлинение при разрыве (%) — 15
Твердость по Рокквелу (HRC) — 54-58
Зарубежная маркировка — 420 (MOD) США
Широко распространена в производстве складных и кухонных ножей среднего класса. Высокая стойкость режущей кромки. Однако. не исключено появление трещин.
65Х13
Сталь коррозионно-стойкая обыкновенная, часто называется «медицинская сталь» или «хирургическая сталь». Используется для изготовления лезвий безопасных бритв и кухонных ножей.
Предел прочности (Мпа) — 760
Относительное удлинение при разрыве (%) — 7,5-12
Твердость по Рокквелу (HRC) — 55-59
Зарубежная маркировка — 440А (США)
Распространена в производстве складных и кухонных ножей среднего класса. Стойкость режущей кромки удовлетворительная. Отличный вариант. Недорогой и практичный.
95Х18
Сталь коррозионно-стойкая обыкновенная. Все изделия, к которым предъявляются требования высокой твердости и износостойкости и работающие при температуре до 500 °С или подвергающиеся действию умеренных агрессивных сред.
Предел прочности (Мпа) — 770
Относительное удлинение при разрыве (%) — 15
Твердость по Рокквелу (HRC) — 56-59
Зарубежная маркировка — 440B (США)
Отличная стойкость режущей кромки, восприимчива к ударам по твердому телу. Применяется для производства разделочных ножей среднего класса. Не имеет типичных признаков выкрашивания кромки.
50Х14МФ
Нержавеющие хромистые стали. Применяется для изготовления режущего инструмента в медицинской (цельнометаллические скальпели, съемные лезвия) и пищевой (ножи) промышленности, к которым предъявляются требования по коррозионной стойкости.
Предел прочности (Мпа) — 700
Относительное удлинение при разрыве (%) — 22
Твердость по Рокквелу (HRC) — 55
Зарубежная маркировка — 425 (США)
Стойкость режущей кромки удовлетворительная.
110Х18
Нержавеющие хромистые стали. Изготовление клинков и топоров, булат.
Лезвие ножа практически не подлежит заточке.
Предел кратковременной прочности (Мпа) — 758
Относительное удлинение при разрыве (%) — 14
Твердость по Рокквелу (HRC) — 59
Зарубежная маркировка — 440С (США)
Х6ВФ
Сталь инструментальная штамповая. Резьбокатаный инструмент (ролики и плашки), ручные ножовочные полотна, бритвы, матрицы, пуансоны, зубонакатники и другие инструменты, предназначенные для холодной деформации, для дереворежущего фрезерного инструмента.
Относительное удлинение при разрыве (%) — 12
Твердость по Рокквелу (HRC) — 55
Зарубежная маркировка — А2 (США)
Х12МФ
Сталь инструментальная штамповая. Профилировочные ролики сложных форм, секции кузовных штампов сложных форм, сложные дыропрошивные матрицы при формовке листового металла, эталонные шестерни, накатные плашки, волоки, матрицы и пуансоны вырубных просечных штампов со сложней конфигурацией рабочих частей, штамповки активной части электрических машин.
Относительное удлинение при разрыве (%) — 10
Твердость по Рокквелу (HRC) — 61-63
Зарубежная маркировка — D2 (США)
В виду небольшого количества хрома подвержена воздействию агрессивных сред.
5ХНМ
Сталь инструментальная штамповая. Молотовые штампы паровоздушных и пневматических молотов с массой падающих частей свыше 3 т, прессовые штампы и штампы машинной скоростной штамповки при горячем деформировании легких цветных сплавов, блоки матриц для вставок горизонтально-ковочных машин.
Относительное удлинение при разрыве (%) — 9
Твердость по Рокквелу (HRC) — 58-60
Зарубежная маркировка — L6 США
У8Г
Сталь инструментальная углеродистаядля производства пружинной ленты. Инструмент, работающий в условиях, не вызывающих разогрева кромки: инструмент для обработки дерева, слесарно-монтажный инструмент, калибры простой формы и пониженных классов точности.
Предел прочности (Мпа) — 760
Относительное удлинение при разрыве (%) — 10
Твердость по Рокквелу (HRC) — 55-58
Зарубежная маркировка — W1 США
У9
Сталь инструментальная углеродистая. Инструмент, работающий в условиях, не вызывающих разогрева кромки: инструмент для обработки дерева, слесарно-монтажный инструмент, калибры простой формы и пониженных классов точности.
Относительное удлинение при разрыве (%) — 10
Твердость по Рокквелу (HRC) — 54-58
Зарубежная маркировка — W2 (MOD) США
Сталь 85
Сталь конструкционная рессорно-пружинная. Пружины, фрикционные диски и другие детали, к которым предъявляются требования высоких прочностных и упругих свойств и износостойкости.
Относительное удлинение при разрыве (%) — 10
Твердость по Рокквелу (HRC) — 56
Зарубежная маркировка — 1095 США
50ХГА
Сталь конструкционная рессорно-пружинная. Рессоры автомашин, пружины подвижного состава железнодорожного транспорта.
Предел кратковременной прочности (Мпа) — 1270
Относительное удлинение при разрыве (%) — 7
Твердость по Рокквелу (HRC) — 58-62
Зарубежная маркировка — 5160 (США)
Склонность к хрупкому разрушению клинка.
ШХ15
Сталь конструкционная подшипниковая. Шарики диаметром до 150 мм, ролики диаметром до 23 мм, кольца подшипников с толщиной стенки до 14 мм, втулки плунжеров, плунжеры, нагнетательные клапаны, корпуса распылителей, ролики толкателей и другие детали, от которых требуется высокая твердость, износостойкость и контактная прочность.
Предел кратковременной прочности (Мпа) — 590-730
Относительное удлинение при разрыве (%) — 20
Твердость по Рокквелу (HRC) — 55-58
Зарубежная маркировка — 2100 (США)
Р6М5
Сталь инструментальная быстрорежущая. Для всех видов режущего инструмента при обработке углеродистых легированных конструкционных сталей; предпочтительно для изготовления резьбонарезного инструмента, а также инструмента, работающего с ударными нагрузками.
Предел кратковременной прочности (Мпа) — 850
Относительное удлинение при разрыве (%) — 10
Твердость по Рокквелу (HRC) — 65
Зарубежная маркировка — М2 (США)
ХВГ
Сталь инструментальная легированная. Сталь XBГ применяется для изготовления измерительного и режущего инструмента, для которого повышенное коробление при закалке недопустимо. Инструментальная сталь ХBГ применяется для изготовления измерительного и режущего инструмента, калибров резьбовых, протяжек, метчиков длинных, разверток длинных и других видов специального инструмента, холодновысадочные матрицы и пуансоны, технологическая оснастка.шпиндели, бандажи, пружинные кольца амортизаторов, замочные шайбы и многие другие элементы, к которым предъявляют жесткие требования высокой прочности и износоустойчивости.
Предел кратковременной прочности (Мпа) — 1570
Относительное удлинение при разрыве (%) — 12
Твердость по Рокквелу (HRC) — 60
Зарубежная маркировка — 01 (США)
Трудно затачиваемый клинок.
Вы ознакомились с перечнем основных свойств и теперь можете сделать соответствующие выводы. От себя могу добавить, что я сам имел дело с традиционной для дешевых , больше сувенирных ножей, сталью — 420, с «медицинской» 65Х13 и Сталью 85. Из стали 85 у меня был изготовлен нож «Рэмбо 2» — служит до сих пор, прекрасное изделие с хорошими эксплуатационными свойствами. В виду большого размера клинка может служить одновременно и мачетой, и заменителем топора. По ощущениям скажу, что твердость средняя. Однако, стоит отметить, что отдыхая неделю на Селигере, я всё делал этим ножом и он часто меня выручал — например, используя только его, я смог построить плот. Сталь 65Х13 — на первый взгляд довольно хрупкая, однако нож кажется очень острым и долго таким остается. Тем не менее, рубить им сложновато и опасаешься это делать. А вот сталь 420 — очень мягкая, весьма пластичная,быстро затупляется и совершенно не сохраняет режущую кромку. Однако, легко затачивается и ножи стоят довольно дешево.
Как выбрать нож?
Так или иначе, выбор правильного материала является отправной точкой при приобретении ножа, да и любого другого инструмента. Ведь если качество сплава будет неподходящим,то любая модификация устройства окажется бессмысленной. Это как использовать открывалку для консервов из пластмассы или делать покрышки из дерева. Подходящий материал играет основную роль при оценке качества изделия.
Достаточно вспомнить недорогие китайские мультитулы, которые имеют прекрасные показатели эргономики, но не выполняют и половины своих функций. Нож не годится даже для заточки карандаша, а плоскогубцы выгибаются при попытке схватить гвоздь. Но, к сожалению, цена тут не является самым главным критерием. Например, хороший нож из рессорно- пружинной стали может стоить совсем недорого, а обладать отличными характеристиками.
Я советую вам смотреть главным образом на отзывы и при возможности осматривать тестовые экземпляры. В супермаркетах иногда есть открытые упаковки. Плохой материал сразу легко выявить. Чаще всего китайская пластмассовая сталь видна невооруженным глазом. Любимый трюк поддельщиков — сделать металлический мягкий клинок и покрасить серебрянкой. Это легко заметить, если обратить внимание на полосу заточки. Эта полоса не должна быть излишне темной и должна выглядеть однородно относительно всего материала клинка.
Лезвие можно погнуть в руках. Если оно будет легко прогибаться и не пружинить — перед вами неподходящий образец. Для сравнения всегда можно держать в кармане настоящий швейцарский нож.
Удачи вам в выборе и запомните главное — купив мультитул/нож из некачественного сплава деньги будут просто выброшены.
Похожие статьи
www.kryptobike.ru
Материалы для изготовления ножей. Дамасская сталь.
Дамасская сталь
Дамасская сталь ракурс в историю.
Давно кузнечная деятельность слыла значимой, кузнец мог получить сталь и чугун из сплава, который вырабатывали путем смешивания руды и угля в печи.
Верхний пласт сплава был сравнительно мягкий, внутри за счет более значительного концентрации углерода сплав выделялся высокой крепостью.
Ремесленники умели вырабатывать дамасскую сталь и ценить ее необычные качества, постоянно совершенствовалась технология производства.
В нынешние времена продолжают обычаи старинных умельцев и все время пытаются усовершенствовать свойства сплава, чтобы он сохранял режущие особенности, был более крепким и стабильным к коррозии, изящным и практичным.
Специалистам прошлых веков достичь данного было значительно тяжелее, в наше время, когда металлургия даёт нам немалое число разнообразных сплавов.
Для получения высококачественного сплава (дамасской стали) нужен правильный выбор свариваемых сталей, знание их физико – химического состава, умение квалифицированно провести обработку материала.
Исходя из этих факторов нужно выработать сталь, какую можно применять для изготовления ножей и клинков.
Клинки из дамасской делаются в малых количествах, с неповторимой структурой которую можно соотнести только формулой ДНК.
По изделию можно установить и кузнеца, сделавшего ее, так как всякий умелец обладает собственным стилем, имеет свои тайны тепловой обработки. Крепость, практичная ценность и изящество отличает дамасскую сталь.
Разновидности дамасской стали и методы изготовления
Сплав (Дамасская сталь) – это возвышенный материал, олицетворивший в себе обычаи и искусство старинных кустарей.
В древние времена имелось две разновидности: ковочное железо и чугун содержащий свыше 1,5% углерода, не поддающийся ковке.
Ни то ни другой в полной мере не отвечали требованиям для изготовления оружия (мечей, ножей): чугун скоро разламывался, а кованое железо сгибалось. Твердость и упругость вот, что в дамасской стали безупречно совмещается.
Кто обладал оружием из дамасской стали у того было бесспорное преимущество перед врагом.
Как же получают этот сплав (дамасскую сталь)?
Нужную сталь можно купить или отыскать на свалках складирования металлолома.
Несколько стальных пластин разных марок укладывают поочередно в слоистый пакет.
Величина стальных пластин должна составлять как правило (но можно и самим определить) 25-35 мм в ширину, в длину 85-125 мм, берут нечетное количество 5,7,9.
Всеобщая толщина составит от 30 до 50 мм.
Пластины должны быть гладкими, по-иному сварить их друг с другом будет невозможной. Для предотвращения распадения пластин с торцов их сваривают или обматывают жаропрочной проволокой.
Порой специалист сохраняет одну пластину длиннее прочих, затем, чтобы применить ее как длинную ручку.
Пластины подогревают до температуры немного ниже температуры плавления металла. Бывалым мастерам такое не всем по силам.
Если температура чересчур большая, сгорает углерод и сталь можно выкинуть, она не поддается ковке. В случае если температура малая, то сталь не свариться.
Также надо наблюдать за тем, чтобы пластины были нагреты равномерно по всей длине изделия.
Нужную температуру можно увидеть по окраске стали.
После приобретении бледно-желтой расцветки стали можно приступать к кузнечной сварке.
Работать довольно живо, сварка стали происходит в весьма ограниченном временном и температурном периоде.
Сталь не должна продолжительный период пребывать на открытом воздухе из-за появления окисной пленка на ее поверхности.
Многие специалисты применяют флюсы. Флюс начинает растапливаться, попадает на заготовку предотвращает тем самым создание окалин.
Стальной пакет немедленно укладывают на наковальню и ударами по заготовке с одного края «вытесняют» флюсы и примеси на другой край, при этом
происходит сварка пластин. Все это сопутствуется изобильным искрообразованием. Если все прошло благополучно, то получается пакет сплава (слоистой дамасской стали). Если нужно большее число пластов, нужно проковать изделие, сложить напополам и сварить еще раз.
Как получена нужная численность пластов, можно приступить к произведению рисунка, который можно нанести разными способами, указанными ниже.
Узоры появляются позднее, после того как сталь подвергается ковке нижние слои металла выступают наружу.
Режущая способность, выносливость к ржавчине, цветовой тон, изменение металла при травлении зависят от начальных сортов стали применяемых в дамасской стали.
Сплав (Дамасская сталь) не является нержавеющей, из-за отсутствия в ней содержание хрома в ней не менее 13%.
Формирование рисунка дамасской стали осуществляется путем травления серной кислотой или хлоридом железа.
Агрессивная среда по различному влияет на разные стали, вследствие этого после травления слоистость стали делается четкой, что воспринимается как будто узор.
Количество узоров и их комбинаций в дамасской стали неограниченно.
Различают три разновидности дамасской стали: слоистую, торсионную и мозаичную.
Слоистая дамасская сталь.
Сюда причисляются целые разновидности дамасской стали, где слои располагаются параллельно клинку. Простые ножи обладают от 40 до 120 слоев.
Когда-то пробовали расковывать сталь изящнее и тоньше, стараясь тем самым усовершенствовать ее режущие свойства. Однако поскольку крайне тонкую дамасскую сталь трудно различить невооруженным глазом, а глянув на изделие, не всякий сможет определить, что перед ним дамасская сталь.
В наше время стараются ограничить численность слоев.
«Дикая» дамасская сталь.
Судя по наименованию, узор на данной стали обладает сумбурной, можно сказать, «дикой» конфигурацией. В разнице от большинства прочих сортов изготавливая не стараются целеустремлённо получить какой-нибудь обусловленный узор – все узоры организуются самопроизвольно. В Америке подобный вид называется Random Damascus. После этакой отделки одна из сталей входящей в состав остаётся светлым, что разъясняется более значительным содержанием никеля, другая темнеет. Выдерживая в кислоте продолжительное время сталь, появляется нечто вроде рельефа, так как более «слабый» слой под воздействием кислоты удаляется.
Большая и Малая роза.
Данный сорт дамасской стали получают путем штамповки слоистой стали. Кузнец задавливает в разогретый металл шаблон в итоге чего некоторые слои частично сливаются и после шлифовки шаблонный рисунок выдается на поверхность детали. Немаловажно, чтобы вы штампованный узор был довольно глубоким потому, что при последующей шлифовке он может пропасть.
Японская дамасская сталь.
Настоящий вид слоистой стали выделяется крайне тонкой структурой, поэтому некоторые слои невозможно разобрать невооруженным глазом. В отдельных случаях количество слоев достигает до 2 миллионов. Если взять стальной пакет с 8 пластами, то при восьмикратной укладке можно получить 2048 пластов. Японскую дамасскую сталь травлению подвергают, структура обнаруживается благодаря особенной полировке. Данная сталь выделяется от прочих видов не только своей структурой. Свойственным признаком ее выражается линия закалки на клинке называемый Hamon. Для того чтобы выполнить настоящую линию закалки, клинок покрывают особенной глиняной смесью, кроме лезвия, оттого закалке подвергается лишь только свободный от глины участок. Эдакий вид закалки влияет на свойства меча: меч остается упругим, лишь лезвие делается твердым, даже хрупким.
Ленточная дамасская сталь.
Для изготовления этого вида предназначается слоистая дамасская сталь, которая размеренно проштамповывается перпендикулярно к осевой линии клинка. Ленточный узор появляется при последующей отделке. И тут глубина штампа должна быть глубокой, с тем чтобы рисунок после обрабатывания не пропал.
Никелевая дамасская сталь.
Прибавляются пластины из никеля. Никель не поддается закалке и это негативно сказывается на режущих свойствах клинка, одно как преимущество никель, легирующий элемент, придает стали устойчивость к травлению, а отполированную сталь делает более светлой.
Однако если какой-нибудь тонкий слой никеля попадёт в район лезвия, оно будет снашиваться неравномерно.
Торсионная дамасская сталь.
Торсионная дамасская сталь изготавливается из слоистой стали, имеющей от 8 до 33 слоев, вырабатывается в форме прутьев и в раскаленном состоянии крутится в жгут. Свитые по и против часовой стрелки прутки свариваются. Изготовление этого вида трудоемко, кузнец поначалу должен выработать отборную слоистую сталь. При свивании он должен наблюдать чтобы прутья не разрывались, когда он пытается сделать как можно больше оборотов.
.
Турецкая дамасская сталь
Турецкая дамасская сталь имеет в наличии в сплаве шесть или более жгутов. Данный вид стали в изготовлении весьма дорогой поэтому считается одним из самых высококачественных и дорогостоящих сортов дамасской стали.
Торсионная сталь с режущей планкой.
Чтобы усовершенствовать остроту ножа или клинка из торсионной стали, на клинок наковывают режущую планку, произведенную из мелкозернистой дамасской стали или моностали. Нож будет обладать прекрасным внешним видом, и быть практичным. Режущая планка из тонко сформированной листовой дамасской стали делает более однородную структуру, для такой планки нужны высококачественные стали однако при их скручивании могут появиться проблемы. Надо наблюдать за тем, чтобы линия, между режущей планкой и первой скрученной лентой, была ровной.
Дамасская сталь из цепных пил или проволоки.
Настоящий вид дамасской стали у многих любителей – приверженцев чистоты дамасской стали вызывают многочисленные полемики. Для изготовления используют цепи от пил, стальные проволочные жгуты, поддающиеся закалке, и сваривают их в заготовки. Используют цепи от мотоциклов, что не оставляет к этому безучастными байкеров. Внешний облик готовых изделий вполне заманчив, однако режущие свойства клинков невозможно назвать отличными, так как эти материалы не предназначены для изготовления клинков.
.
Мозаичная дамасская сталь.
Узоры тут собраны на основе разнообразных сортов стали. Изготовление данного вида дамасской стали выполняется с использованием прессов, обеспечивающих равномерность обработки. Узоры состоят из профилей (четырехугольных), которые подгоняются друг к другу, что позволяет достигнуть их наилучшей сварки. Вслед за тем как стальной пакет сварен, от него отрезают пластинки размером 25-30 мм, имеющие рисунок в виде мозаики. Пластинки целиком и полностью годятся для изготовления щек или наверший рукоятки. Если из данных пластин хотят изготовить клинок, их совмещают вместе и сваривают.
Дамасская сталь из метеоритного железа.
Составными долями данного экзотического вида являются закаливаемая углеродистая сталь и куски метеоритного железа. Выделяющиеся на поверхности после травления слои есть ни что иное, как прокладки из метеоритного железа – благодаря более значительному содержанию никеля они не поддаются действию кислоты и сберегают светлую раскраску
НЕРЖАВЕЮЩАЯ ДАМАССКАЯ СТАЛЬ
Кованая дамасская сталь.
Стали с большим содержанием хрома не так просто поддаются сварке несмотря на это, специалисты располагают все же отдельными приёмами. Хром, вступая в разогретом состоянии в контакт с кислородом, незамедлительно же формирует окисную пленку, мешающую сварке стальных слоев. Специалистам, изучившим процесс изготовления, удается во время сварки свести к минимуму приток кислорода.
Сплав полученный с помощью дорогостоящего по своей технологии метода, становится все более известным.
Порошковая металлургия дает возможность соединять в сплаве легирующие элементы в этаких сосредоточениях, которые недоступны простой технике литья. В авиационной промышленности с помощью этого метода, формируются называемые суперсплавы, выдерживающие значительные нагрузки. Отправным материалом является мелкий металлический порошок, распыленнвй через особенные сопла жидкого металла в вакууме или пассивном газе.
Отдельные слои формируются с помощью засыпки, во время которого применяют разнообразные металлические порошки. Порошковые слои в тестообразном состоянии спекают вместе при высоком давлении и высокой температуре, затем заготовке придают конфигурацию как для «обыкновенной» дамасской стали. Узоры выштамповываются, а прутья сворачиваются, последующая отделка клинка осуществляется без каких-нибудь -либо вопросов.
Благодаря качественным «примесям» острота ножей и клинков, коррозионная выносливость очень высокие. Дамасская сталь, сделанная методом порошковой металлургии, обладает особенным свойством во время отпуска при температуре 500°С ее твердость опять увеличивается. Настоящее свойство стали применяют для того чтобы за счет нагрева стали определенную окраску. Мастер нагревает клинок после закалки до температуры 500°С, в результате чего его поверхность приобретает довольно особенный иссиня-красный оттенок. Твердость клинка из обыкновенной стали при температуре 500°С значительно уменьшилась бы.
К сожалению, подобные окраски побежалости в целом держатся не очень длительное время, а вторичную термообработку большинства готовых ножей провести уже невозможно. Так что окрашивание металла, полученное путем отпуска, годится только лишь для ножей, выставляемых в витрине.
Плавленая дамасская сталь.
Данная разновидность знакомая под наименованием вуц, представляет собой сплавленную сталь. Разнообразные стали объединяются не ковкой, а плавлением. При нагреве до температуры плавления в сталь добавляют всевозможные руды и древесный уголь в виде примесей.
Показанный на снимке кинжал именуется джамбиджа (Djambija), ему приблизительно 200 лет, а родина его – индо-персидский регион. В качестве отправного материала был применен так называемый королевский вуц – ЛИТОЙ СЛИТОК, взятый прямо из тигля, из которого был сформирован клинок. С помощью рубинов, укрепленных в особых зажимах, клинок был зашкурен, дальше отполирован до сияния лощилом из стойкой стали вуц и под конец обработан соками растений так, для того чтобы четко был зрим Jauhar – рисунок, свойственный для стали вуц.
Что предпочесть?
Предпочтение того или иного вида дамасской стали зависит от многих факторов, однако в конечном результате настоящее все же дело вкуса.
Дамасская сталь, сделанная методом порошковой металлургии, подкупает своими прекрасными острыми клинками и большой коррозионной выносливостью.
Традиционная дамасская сталь притягивает искренней красотой, хорошо подтачивается, однако вместе с тем тускнеет и подвержена коррозии.
Немного видео:
Штемпельный дамаск Часть 1
Штемпельный дамаск Часть 2 Узорообразование
unikumrus.com
Ковка ножа – из чего лучше и проще начать изготовление
Кузнечное дело довольно непростое в освоении, слишком многими знаниями нужно обладать в области материаловедения и металлообработки. Однако, любому ремеслу можно научиться.
Ковка ножа — это одна из технологий, которую можно изучить без особых затрат. Что нужно знать о таком виде работ. Какими материалами и приемами нужно воспользоваться, чтобы получить качественное изделие?
С чего начать ковку ножей
Как и любое изделие, ковку ножа нужно начинать, во-первых, с выбора модели, во-вторых, чертежа, и, в третьих, подбора нужного материала.
Выбор модели и чертеж
Для новичка в кузнечном деле лучше всего практиковаться в поковке самых простых типов ножей. Не стоит сразу планировать изготовить какое-то супер приспособление для выживания сложнейшей формы, с долами, серейторами и прочими атрибутами.
Самым простым в изготовлении будет кованый тип клинка — финский. Он не имеет сложных форм и прочих излишеств, которые вызовут затруднения в изготовлении у начинающего кузнеца.
Простой чертеж финского ножа
Три типоразмера якутских ножей
Второй тип ножа, который можно попробовать изготовить — якутский. На сегодня в сети очень много информации по изготовлению таких клинков. Сложность его ковки в том, что он имеет выпуклую часть с одной стороны и вогнутую (дол) с другой. Однако, особенность этого ножа в том, что традиционно он не имел закалки для его простой заточки о любой подходящий камень. По размерам изготавливают три вида якутского клинка.
Набросав чертеж-схему будущего изделия, приступают к подбору нужного материала.
Материал
Сталь для ковки ножей должна обладать несколькими основными свойствами.
- Твердость и пластичность.
- Устойчивость к коррозии.
- Свойства закалки.
Лучшим выбором для изготовления клинка станут марки инструментальной легированной стали, например: Р6М5 (идет на изготовление полотен для ножовок, сверл, резцов), 9ХС (напильники), ШХ15 (подшипники) и другие образцы.
Как понять в домашних условиях, какой сорт стали есть у Вас? Обычно большинство изделий по ГОСТу имеют маркировки, на которых указывают марку материала или его состав.
Стоит учитывать, что в процессе ковки часть металла будет утеряна (уйдет как окалина), поэтому нужно брать заготовку с объемом, превышающим конечные параметры клинка. Самый простой способ получить достаточное количество материала для ковки ножа — взять напильник или подшипник.
Подобрав нужный вид материала, приступают к его обработке и формированию изделия. Как осуществляется ковка ножа из напильника?
Как ковать клинок из напильника
Для ковки потребуется стандартный набор кузнеца: горн, наковальня, пара молотов (один 1,5-2 кг, и 0,3-0,5 кг), клещи, щетка по металлу.
Подготовка материала
Изготавливая нож из напильника кузнечным способом, первое, что потребуется, это обжечь сталь. Процедуру делают следующим образом.
- Разжигают огонь в печи (не газовой!) и закладывают заготовку в очаг.
- Выдержать металл в огне примерно 4-5 часов.
- Дать остыть заготовке вместе с печью.
Это делается с целью отпустить металл, так как в инструментах он дополнительно закален и, если этого не сделать, при ковке возникнут напряжения в структуре.
Температура обжига должна составлять 600-700 градусов. Проверяют ее, посыпая заготовку солью: если она плавиться,значит, процесс идет правильно. Важно, чтобы металл раскалился равномерно по всей длине (одинаковый равномерный цвет).
После обжига температуру горения нужно уменьшать постепенно, после чего оставить заготовку в тлеющих углях до полного остывания (по времени около суток). Если остудить разогретый металл очень резко, то он попросту может растрескаться или даже раскрошиться.
Ковка
При соблюдении всех технологий ковки ножа в домашних условиях, процесс будет несложным и уже с первой попытки может получиться довольно неплохое изделие. Ковку простого прямого клинка делают по следующему алгоритму.
- Заготовку из напильника нужно поместить в горн и довести до требуемой ковочной температуры. Например, для марки стали 9ХС, она составляет верхний предел в 1180 градусов, нижний — 800.
Проверяем по цвету раскаленной заготовки, используя шкалу температур и окраски стали.
- Когда нагрев достигнет требуемого предела, заготовку клещами укладывают на наковальню и проковывают ее (обжимают). Всю поверхность нужно обжать за один нагрев.
Формовка полосы
- После металл разогревают и начинают формировать полосу приблизительно требуемой толщины.
- Спуски клинка можно будет сформировать после окончания ковки — на наждаке или применив болгарку. Однако, можно это сделать и ковкой, придав ножу нужное сечение в поперечнике.
- Заготовку опять нагревают и проковывают место, где будет рукоять — хвостовик. При этом нужно отступить немного меньше длины края полосы, примерно две трети от планируемой рукояти. При формовке хвостовика он вытянется и примет нужную протяженность.
Ковка хвостовика
- Также, вместе с хвостовиком, поковкой придают конфигурацию плечам клинка (место, где сходятся хвостовик и лезвие).
Пример сформированного клинка
- По окончанию выкованный нож оставляют в горне до полного остывания.
Немного другая технология будет при изготовлении якутского ножа. Клинок нужно формировать полукруглого сечения, а после формируют дол с противоположной стороны.
Алгоритмы поковки якутского ножа можно посмотреть в представленном видеоматериале:
Ковка ножа из подшипника более сложный технологический процесс для начинающего кузнеца. Но все будет зависеть от планируемых размеров клинка. Например, можно сделать неплохой нож при ковке из единственного ролика подшипника. Техника работ показана на видео:
Большие ножи можно сделать из стенок подшипника, предварительно распилив их и сковав вместе.
Когда ковка завершена, клинок стабилизируют, поместив его в очаг горна и оставив остывать там.
Планируя поковку ножа, можно изначально потренироваться на различных материалах. Например, можно взять полосу рессорной стали 65Г. Из нее также можно сделать хороший образец рабочего клинка, так как такая сталь довольно высокого качества, а ее объема будет достаточно для изготовления десятка различных ножей.
Некоторые специалисты рекомендуют перед поковкой ножей набить руку на ковке подков! При отработке такой технологии тренируются все те же кузнецкие приемы.
Попрактиковавшись, можно выковать практически любой клинок.
Если Вы можете поделиться своим опытом, оставьте свои комментарии или примите участие в обсуждении этого материала. Расскажите, какие материалы и приемы вы использовали при поковке ножей, а также какие типы приходилось изготавливать.
wikimetall.ru
