Металлическая заглушка изоляции | НАЛИЧИЕ и производство
Скачать каталог.pdf, 8 МБ
- Продукция в ППУ изоляции
- Труба ППУ
- Труба ППУ с усилениями
- Отвод ППУ
- Переход ППУ
- Опора неподвижная ППУ
- Тройник ППУ
- Тройниковое ответвление ППУ
- Тройник параллельный ППУ
- Тройник с шаровым краном воздушника ППУ
- Элемент трубопровода с кабелем вывода ППУ
- Концевой элемент трубопровода ППУ
- Концевой элемент трубопровода с торцевым кабелем вывода ППУ
- Концевой элемент трубопровода с кабелем вывода ППУ
- Сильфонное компенсирующее устройство
- Кран шаровой ППУ
- Z-образный элемент ППУ
- Кран шаровой ППУ с воздушником
- Муфты термоусаживаемые
- Муфта ППУ | Комплект изоляции стыкового соединения муфтовый
- Комплект изоляции стыкового соединения под оцинкованную оболочку
- Запорная Арматура
- Комплектующие
- Манжета стенового ввода ППУ ПЭ
- Маты компенсационные
- Опора скользящая хомутовая
- Металлическая заглушка изоляции с торцевым кабелем вывода
Прайс-лист .
pdf, 456 КБ
Цена Описание Сортамент по ГОСТ
|
d,мм |
D,мм | |
|
Тип 1 |
Тип 2 | |
|
32 |
125 |
– |
|
38 |
125 |
– |
|
45 |
125 |
– |
|
57 |
125 |
140 |
|
76 |
140 |
160 |
|
89 |
160 |
180 |
|
108 |
180 |
200 |
|
133 |
225 |
250 |
|
159 |
250 |
– |
|
219 |
315 |
– |
|
273 |
400 |
450 |
|
325 |
450 |
– |
|
426 | 560 |
– |
|
530 |
710 |
– |
|
630 |
800 |
– |
|
720 |
900 |
– |
|
820 |
1000 |
1100 |
|
920 |
1100 |
1200 |
|
1020 |
1200 |
– |
Пример условного обозначения:
Заглушка_Металлическая_325х450_L650мм
Металлическая заглушка изоляции: цена и характеристики
Металлическая заглушка изоляции с кабелем вывода — вспомогательный фасонный элемент, предназначенный для защиты неизолированного концевого участка стальной трубы в ППУ изоляции.
Фасонный элемент подходит для установки на трубы в ППУ изоляции с защитной оболочкой из оцинкованной стали или полиэтилена.

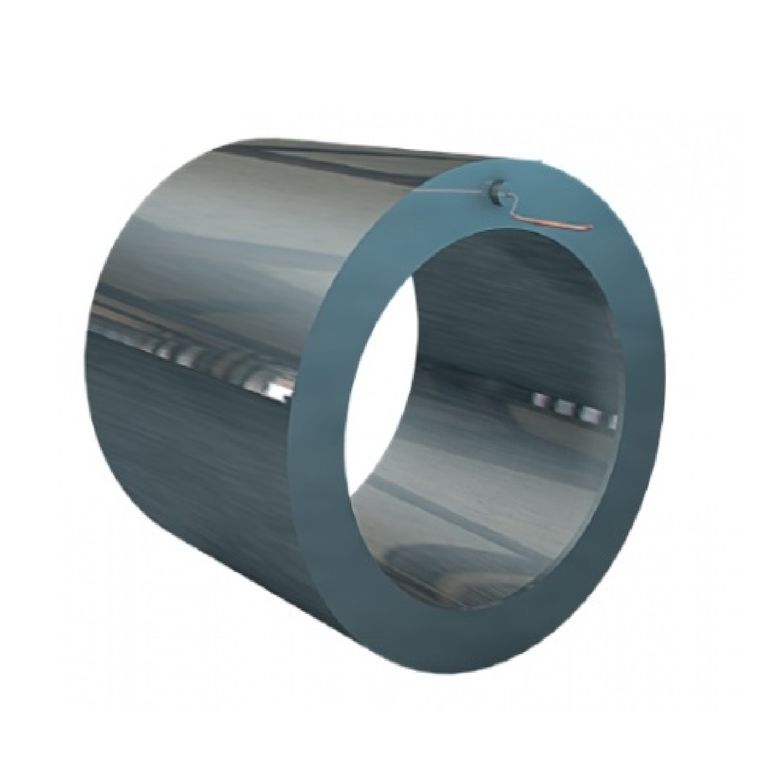

Металлическая заглушка — это обечайка, наглухо закрытая стальной пластиной с одного конца. Может поставляться как самостоятельный фасонный элемент, так и в составе Концевого элемента трубопровода – элемента с нанесенной ППУ изоляцией и установленными под металлической заглушкой проводами системы оперативного дистанционного контроля (ОДК) протечек. Провода системы ОДК могут быть как выведены из-под Металлической заглушки, так и закольцованы под ней.
Металлические заглушки с кабелем вывода используют в двух случаях:
- для защиты от механических повреждений и влаги,
- для временной защиты изоляции при остановке монтажа и консервации системы. Но для этой цели чаще используются Термоусаживаемые заглушки изоляции.
Отдельного государственного стандарта на металлические заглушки не предусмотрено.
Производство фасонных элементов для трубопроводов в ППУ изоляции регламентирует ГОСТ 30732-2006.
Размеры и цены
Теоретическая масса металлической заглушки зависит от наружных диаметров трубы и гидрозащитной оболочки (ПЭ или ОЦ) и длины изделия. Обозначаются размеры как 57х125 L=650, 57х140 L=200, где 650 и 200 — длина, 57 — диаметр трубы в мм, 125 и 140 — диаметр оболочки в мм. ГОСТ 30732-2006 рекомендует длину Металлической заглушки L=200 для гидрозащитной оболочки из оцинкованной стали (ОЦ), L=650 — для полиэтиленовой оболочки (ПЭ). Точный вес в кг менеджер назовет Вам после обработки заявки. На реальную массу изделий влияют множество факторов, поэтому она может немного отличаться от теоретических расчетов.
На складе всегда в наличии различные модификации и типоразмеры металлических заглушек изоляции с кабелем вывода. Основные характеристики изделия указаны в его спецификации, например, Заглушка Металлическая 57х 25 L=650 ГОСТ 30732-2006.
Примеры расшифровки спецификации.
- Заглушка Металлическая 57х 125 L=650 ГОСТ 30732-2006 — изделие длиной 650 мм, предназначенное для установки на трубы с наружным диаметром 57 мм с изоляцией типа 1.
- Заглушка Металлическая с Кабелем Вывода 159х250 L=200 ГОСТ 30732-2006 — изделие длиной 200 мм, предназначенное для установки на трубы с наружным диаметром 159 мм с изоляцией типа 1 с предусмотренным отверстием и герметизатором для вывода кабеля системы ОДК
Цены на металлические заглушки изоляции с кабелем вывода указаны в прайс-листе на сайте. Прайс-лист регулярно обновляется. Пожалуйста, перед заказом уточните у менеджера актуальные цены на выбранные фасонные элементы и комплектующие. Следите за новостями: в период распродаж действуют скидки на все наименования!
1 — герметизатор кабельного вывода;
2 — заливочное отверстие;
D — наружный диаметр заглушки;
d — диаметр монтажного отверстия заглушки (под сварку).
Пример условного обозначения металлической заглушки изоляции длиной L=215 мм для стальной трубы диаметром 273 мм в полиэтиленовой гидрозащитной оболочке диаметром 400 мм:
| d,мм | D,мм | |
| Тип 1 | Тип 2 | |
| 32 | 125 | - |
| 38 | 125 | - |
| 45 | 125 | - |
| 57 | 125 | 140 |
| 76 | 140 | 160 |
| 89 | 160 | 180 |
| 108 | 180 | 200 |
| 133 | 225 | 250 |
| 159 | 250 | - |
| 219 | 315 | |
| 273 | 400 | 450 |
| 325 | 450 | - |
| 426 | 560 | - |
| 530 | 710 | - |
| 630 | 800 | - |
| 720 | 900 | - |
| 820 | 1000 | 1100 |
| 920 | 1100 | 1200 |
| 1020 | 1200 | - |
Заглушка изол.
металл. ГОСТ 30732-2020_273х400_ППУ-ПЭ L215мм.
Вы сможете быстро обработать группу товаров одного или нескольких диаметров и расcчитать их стоимость до помещения в корзину. Для этого перейдите в КАТАЛОГ и нажмите на кнопку “+” соответствующую выбранной вами позиции.
Подбор
Перейти в конфигуратор
Создайте подбор
Вы сможете быстро определить количество и расчитать стоимость. Для этого нажмите на кнопку в таблице.
Заглушка МЗИ ППУ СОДК.
Доброго времени суток. Компания ООО СИС рада приветствовать Вас на страницах нашего сайта.Металлическая заглушка изоляции с кабелем вывода (МЗИ с каб. вывода) — вспомогательный фасонный элемент, предназначенный для защиты неизолированного концевого участка стальной трубы в ППУ изоляции. Фасонный элемент подходит для установки на трубы в ППУ изоляции с защитной оболочкой из оцинкованной стали или полиэтилена.

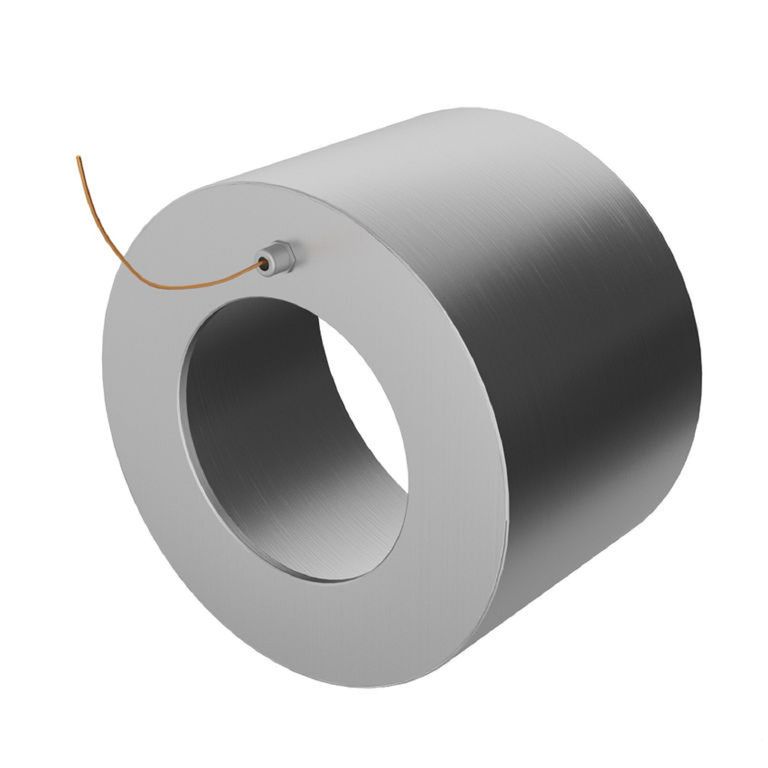

Металлическая заглушка — это обечайка, наглухо закрытая стальной пластиной с одного конца.
Может поставляться как самостоятельный фасонный элемент, так и в составе Концевого элемента трубопровода – элемента с нанесенной ППУ изоляцией и установленными под металлической заглушкой проводами системы оперативного дистанционного контроля (ОДК) протечек. Провода системы ОДК могут быть как выведены из-под Металлической заглушки, так и закольцованы под ней.
Примеры обозначения при заказе:
♦ МЗи 108х180/650 – Металлическая заглушка изоляции для стальной трубы с наружным диаметром d=108mm, диаметром оболочки D=180 mm и длиной 650 мм.
Вернуться в каталог Материалы изоляции.
Сортамент МЗИ в выводом ОДК или без. Металлическая заглушка изоляции.
| Наименование с или без вывода ОДК провода | Цена | Д нар. стальной трубы, мм | Д нар. оболочки Пэ, Оц, мм | длина металлической заглушки | |
| L, мм | L, мм | ||||
| Заглушка МЗИ 32/110 | расчёт | 32 | 110 | 650 | 200 |
| Заглушка МЗИ 32/125 | расчёт | 32 | 125 | 650 | 200 |
| Заглушка МЗИ 38/110 | расчёт | 38 | 110 | 650 | 200 |
| Заглушка МЗИ 38/125 | расчёт | 38 | 125 | 650 | 200 |
| Заглушка МЗИ 45/110 | расчёт | 45 | 110 | 650 | 200 |
| Заглушка МЗИ 45/125 | расчёт | 45 | 125 | 650 | 200 |
| Заглушка МЗИ 57/125 | расчёт | 57 | 125 | 650 | 200 |
| Заглушка МЗИ 57/140 | расчёт | 57 | 140 | 650 | 200 |
| Заглушка МЗИ 76/140 | расчёт | 76 | 140 | 650 | 200 |
| Заглушка МЗИ 76/160 | расчёт | 76 | 160 | 650 | 200 |
| Заглушка МЗИ 89/160 | расчёт | 89 | 160 | 650 | 200 |
| Заглушка МЗИ 89/180 | расчёт | 89 | 180 | 650 | 200 |
| Заглушка МЗИ 108/180 | расчёт | 108 | 180 | 650 | 200 |
| Заглушка МЗИ 108/200 | расчёт | 108 | 200 | 650 | 200 |
| Заглушка МЗИ 133/200 | расчёт | 133 | 200 | 650 | 200 |
| Заглушка МЗИ 133/225 | расчёт | 133 | 225 | 650 | 200 |
| Заглушка МЗИ 133/250 | расчёт | 133 | 250 | 650 | 200 |
| Заглушка МЗИ 159/250 | расчёт | 159 | 250 | 650 | 200 |
| Заглушка МЗИ 159/280 | расчёт | 159 | 280 | 650 | 200 |
| Заглушка МЗИ 219/315 | расчёт | 219 | 315 | 650 | 200 |
| Заглушка МЗИ 219/350 | расчёт | 219 | 350 | 650 | 200 |
| Заглушка МЗИ 273/400 | расчёт | 273 | 400 | 650 | 200 |
| Заглушка МЗИ 273/450 | расчёт | 273 | 450 | 650 | 200 |
| Заглушка МЗИ 325/450 | расчёт | 325 | 450 | 650 | 200 |
| Заглушка МЗИ 325/500 | расчёт | 325 | 500 | 650 | 200 |
| Заглушка МЗИ 426/500 | расчёт | 426 | 560 | 650 | 200 |
| Заглушка МЗИ 426/630 | расчёт | 426 | 630 | 650 | 200 |
| Заглушка МЗИ 530/710 | расчёт | 530 | 710 | 650 | 200 |
| Заглушка МЗИ 630/800 | расчёт | 630 | 800 | 650 | 200 |
| Заглушка МЗИ 720/900 | расчёт | 720 | 900 | 650 | 200 |
По желанию заказчика металлическая заглушка изоляции ППУ может быть изготовлена меньшей длины (L=200mm, L=350mm.
..).
МЗИ предназначена для защиты ППУ изоляции и закольцованных проводов СОДК (с закольцовкой) от внешних воздействий. МЗИ устанавливается на элемент трубопровода в местах окончания ППУ изоляции при проводке труб или фасонных деталей в подвальные помещения зданий, в камеры установки запорной арматуры, при объединении трубопроводов разной конструкции. Герметизация стыка заглушки с полиэтиленовой оболочкой выполняется с помощью ТУЛ. Стандартная длина заглушки по ГОСТ 30732-2006 L=650 мм. По требованию заказчика заглушка металлическая может быть изготовлена длиной 150 мм (ТУ 5768-015-39460723-2012) или иной, отличной от стандартной. Так же, по отдельной заявке, МЗИ может быть изготовлена с кабелем вывода проводов СОДК с цилиндрической части или с ТКВ.
Металлические заглушки с кабелем вывода используют в двух случаях:
• для защиты от механических повреждений и влаги,
• для временной защиты изоляции при остановке монтажа и консервации системы.
Но для этой цели чаще используются Термоусаживаемые заглушки изоляции.
Отдельного государственного стандарта на металлические заглушки не предусмотрено. Производство фасонных элементов для трубопроводов в ППУ изоляции регламентирует ГОСТ 30732-2020.
Теоретическая масса металлической заглушки зависит от наружных диаметров трубы и гидрозащитной оболочки (ПЭ или ОЦ) и длины изделия.
ПРИМЕРЫ ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ: МЗИ d/D-L
МЗИ 76/140-650 – Металлическая заглушка изоляции длиной 650 мм для стальной трубы с наружным диаметром d = 76 мм и наружным диаметром оболочки D= 140 мм
МЗИ 219/315-150 – Металлическая заглушка изоляции длиной 150 мм для стальной трубы с наружным диаметром d = 219 мм и наружным диаметром оболочки D= 315 мм..
ГОСТ 30732-2020 рекомендует длину Металлической заглушки:
L=200 для гидрозащитной оболочки из оцинкованной стали (ОЦ),
L=650 — для полиэтиленовой оболочки (ПЭ).
На складе всегда в наличии различные модификации и типоразмеры металлических заглушек изоляции с кабелем вывода. Основные характеристики изделия указаны в его спецификации, например, Металлическая заглушка изоляции 76/140 ППУ-ОЦ 200.
Вместе с металлической заглушкой изоляции покупают трубы стальные и трубы полимерные, трубы в изоляции, фасонные части труб, трубопроводную арматуру, материалы изоляции. Полный перечень изоляционных поставляемых нами товаров вы можете выбрать и заказать из нашего каталога.
Скачать прайс-лист на МЗИ в или без кабеля вывода или узнать цену стальной заглушки изоляции можно на нашем сайте ООО СИС в разделе ПРАЙС-ЛИСТ.
За годы успешной работы предприятие ООО Системы Инженерного Снабжения приобрела бесценный опыт, о чем свидетельствуют лестные отзывы наших клиентов. Посмотреть фото компании ООО СИС можно в разделе “Фотогалерея”.
По желанию заказчика наша компания доставит в минимальные сроки и по низкой цене металлические заглушки изоляции для трубопровода ППУ с кабелем вывода ОДК по Санкт-Петербургу, Ленинградской области или в любую точку России.
При необходимости на нашем складе можно осуществить сборку и упаковку материалов изоляции и комплектующих.
В случае, если у Вас возникли вопросы при оформлении заказа, Вы всегда можете обратиться к нашим специалистам по тел. 8(921)9213914842, 8(911)114-2936 Елена или воспользовавшись онлайн-консультантом на сайте на E-mail: [email protected].
Наш опыт – ваше преимущество! Опыт. Качество. Надежность. Выбор профессионалов.
