Печь своими руками из металла

Изготовление печи из металла своими руками

При выборе чертежа для выполнения печи своими руками учитывается ряд факторов:

площадь помещения — от нее зависят габариты устройства;
наличие желаемых функций — нагрев воздуха, воды;
присутствие каменки открытого или закрытого типа;
теплоемкость — защитное экранирование.

Расположение устройства в помещении также играет существенную роль. Если требуется компактная печь для маленькой парной, подойдет расположение в углу. В этом случае лучше выбрать модель с выносной топкой или вертикальную. При расположении в центре парной печь больших размеров может быть горизонтальной и массивной для качественного прогрева помещения.

Материалы

При изготовлении печи самому предпочтение отдается листовой стали. Ее удобно разрезать, сгибать, сам материал отличается устойчивостью к прогоранию.

Для долговечности самодельной печи требуется довольно толстый слой стали, но чересчур большая ширина слоя (например, 1 см) может привести к длительному разогреву устройства, снижению его КПД.

Поэтому оптимальным выбором будет сталь толщиной 5—7 мм для топки и 3—4 мм для корпуса.

Остальные детали — дверцы, петли к ним, задвижки, кран для бака с водой, решетки для зольника и каменки рекомендуется купить в специализированных строительных магазинах. Дымоход изготавливается из кусков трубы подходящего диаметра (не менее 10 см), ножки — из металлических обрезков достаточной толщины, чтобы выдержать вес печи, а также сетки с камнями. Для наполнения каменки подойдут речные валуны округлой формы и подходящего размера.

Инструменты

Для выполнения всех этапов работы понадобятся следующие инструменты:

сварочный аппарат;
болгарка с отрезным диском по железу;
емкость для замешивания раствора;
печной молоток-кирка;
мастерок;
правило.

Чтобы работа проходила безопасно, требуется приобрести средства защиты: специальную маску и перчатки. Понадобятся различные измерительные приборы: рулетка, строительный уровень.

Этапы постройки. Как правильно сварить конструкцию?

Первым делом под печь подготавливается место, закладывается фундамент. Большинство металлических устройств компактны, поэтому не требуют бетонной заливки, достаточно выложить основание из двух рядов кирпича. В случае если решено выкладывать тяжелый кирпичный экран, целесообразнее позаботиться о полноценном фундаменте:

Разбирается пол в месте установки печи, вырывается котлован глубиной в полметра.
На дно насыпается дренажная подушка: слой мокрого песка, второй пласт битого щебня или специального гранулированного керамзита.
На дренаж ставится опалубка из дерева, заливается бетонной смесью.
После просушки фундамента на него кладется двухслойная гидроизоляция (рубероид).

После подготовки фундамента обеспечивается термоизоляция будущего места для прибора. Стены и потолок зашиваются огнестойким материалом, само устройство устанавливается так, чтобы до стен оставался зазор не менее 30 см.

Затем приступают к сварке деталей конструкции:

По чертежу при помощи болгарки нарезают куски листовой стали для корпуса, внутренних камер.
Свариваются боковые стенки, днище корпуса. В лицевой части вырезаются отверстия для топочной камеры и зольника. Внутри к стенкам корпуса привариваются металлические уголки для крепления отсеков.
Свариваются и устанавливаются топочная камера и зольник с разделяющей их решеткой.
Проводится сварка и последующее размещение внутренней каменки и бака для воды (при наличии в проекте).
Приваривается труба дымохода и ножки корпуса.

После установки печи выкладывают кирпичный экран с расчетом отступа в 3—5 см от стенок устройства. Ширина кладки обычно берется в половину кирпича, в нижней части оставляют небольшие окошки для циркуляции воздуха.

Возможные сложности в установке

При самостоятельной работе над изготовлением устройства встречаются следующие ошибки:

несоответствие размеров прибора и парной — приводит либо к быстрому перегреву воздуха, либо к невозможности создать комфортную температуру;
недостаточно тщательная изоляция дымохода — из-за постоянного соприкосновения с раскаленным воздухом дымоход чаще всего становится причиной возникновения пожароопасных ситуаций;
неправильное расположение экрана печи, чересчур близко к стенкам корпуса — это приводит к перегреву стали, сокращает срок эксплуатации.

Внимание! Для того чтобы избежать основных ошибок, следует перед началом работы создать точный чертеж аппарата и посоветоваться с опытным мастером

Выбор оптимального размера печи

Первый шаг ‒ рассчитать объем отапливаемого помещения. Поэтому измеряем ширину, длину, высоту парной и перемножаем между собой. Результат нужно поделить на два. Полученная цифра ‒ приблизительное количество киловатт, которое потребуется на обогрев помещения. Но нужно учитывать, что сверху еще будут лежать камни, которые придется нагреть, воду, чтобы мыться. То есть количество киловатт умножаем еще 3. Полученная цифра подойдет для утепленной парной, в которой душевая находится отдельно. Для неутепленной бани это значение умножается еще на 1,5.

Чтобы понять, какой понадобится объем топки, конечную мощность делят на 0,5‒0,6. Результат получают в литрах. Для вычисления линейных размеров объем топки возводят в кубический корень.

В размерах банной печки важно придерживаться следующих пропорций:

Объем топки к сечению дымоходной трубы должен находиться в соотношении 1 к 10.
Габариты топки к площади помещения ‒ 1:50, 1:70.
Глубина топки к общим размерам печи ‒ 1:2, 2:3.

Самыми популярными размерами печей считаются следующие:

Размер топочной части 55*55 см. Высота печи 90‒143 см. Средняя мощность 16 кВт. Может помещать от 60 до 150 кг лежачих камней. Хватит для обогрева помещения до 22 куб. м в объеме.
Габариты топки 63*63 см. Высота печки от 98 до 158 см. Получится выполнить загрузку камней на 70‒170 кг. Чтобы нагреть за час парную, хватит объема 35 куб. м. Средняя мощность 28 кВт.
Большая топка 73*73 см имеет вместительность до 250 кг камней. Как правило, при полной загрузке такой печи хватит жара минимум на 6 часов в помещении объемом до 50 куб. м.

Если с определением габаритов печи возникают трудности, то лучше взять консультацию у опытного печника или найти проекты печей из труб подходящих размеров в интернете.

Виды конструкций

Общая схема печи из металла разделяется на разные типы. Самодельные конструкции имеют существенные различия в зависимости от локальных условий.

Они обусловлены следующими факторами:

видом используемого топлива. Обычно используется дровяная топка;
типом конструкции. Отличаются расположением топки, к примеру, топкой из предбанника;
способом нагрева каменки.

Существует немало разновидностей нагревательного оборудования для бани из листового металла, которой может отличаться по рабочим параметрам. Определяющим фактором является тип конструкций, от него зависит набор функциональных свойств прибора, и способ установки металлической печи в баню.

Разделяют такие три базовых разновидности, как:

закрытая;
открытая;
комбинированная.

Закрытая

Для увеличения теплоёмкости и оптимизации теплоотдачи металлическая основа обкладывается кирпичом. В своей массе такие печи – «самоделки». Основа конструкции – это листовое железо толщиной 1,5–2 мм. По стандартной схеме расположения топка находится в предбаннике, а каменку размещают в парилке. Лицевые поверхности скрывают кирпичным слоем.

Для обеспечения крепления разнородных материалов к основе привариваются скрепы из стали. Их длину делают на несколько миллиметров меньше габаритов кирпича.

Закрытая каменка располагается над топкой, защита сверху обеспечивается листом стали. Боковая дверца со стороны парилки служит для подачи воды и создания пара.

Закрытая печка обладает следующими преимуществами:

незначительная стоимость;
неограниченные возможности адаптации под локальные особенности помещения.

К недостаткам относятся следующие:

специфичность монтажных работ, обусловленная разнородностью материалов;
самодельные решения не обеспечивают необходимый технологический уровень, что снижает срок эксплуатации.

Открытая

Любители быстрого пара предпочитают открытую печь-каменку из металла для бани. Открытая конструкция предполагает особое отношение. Чтобы создать оптимальный нагрев поверхностей камней, необходимо обеспечить соприкосновение максимальной площади наружной поверхности топки с каменкой. Для увеличения эффективности мастера прибегают к разным ухищрениям. К примеру, изменение конфигурации каменки, при котором увеличивается её площадь в зоне горения. Такое решение ускоряет прогрев камней.

Эффективность конструкции можно увеличить использованием клапана, дозирующего подачу тепла в зону каменки. Этот принцип широко используется некоторыми производителями печей, которые создают замысловатые системы пропускания пара. «Лёгкий» пар образуется при прохождении слоя камней наружной каменки. По ощущениям его качество не уступает пару, образованному в старинных каменных печках.

Преимущества открытой печи для бани из металла являются следующими:

простота в использовании;
низкий расход топлива;
большой КПД.

Такая модификация металлической печи для бани является оптимальной альтернативой традиционным каменным аналогам. Бесспорное преимущество конструкции – это адаптивность для помещений малого объёма. Из недостатков можно выделить только высокую стоимость.

Комбинированные

Такие конструкции отличаются наличием дополнительной системы обогрева помещения. Это позволяет даже при отсутствии автономного отопления добиться комфортной температуры.

Основной источник тепла – это топка. Дополнительный тепловой контур располагают над топкой. При такой конструкции поверхность печи нагревается посредством передачи тепла сквозь воздушную прослойку. Обычно такие печи имеют открытую конструкцию каменки.

Хорошо продуманная внутренняя система труб отопления, расположенных по периметру помещения, в сжатое время нагревает парилку и всю баню. К патрубку печи подключается трубопровод. Тепловая энергия горения топлива нагревает воздух внутреннего контура и заставляет его циркулировать. Подача воздуха во внутренний контур регламентируется решёткой-жалюзи.

Комбинированные печи обладают такими преимуществами, как:

единовременный обогрев парилки и помещения;
упрощённая регулировка температурного режима.

К недостаткам металлических печей для бани относятся следующие:

сложная конструкция;
высокая стоимость;
ограниченное количество модификаций.

Устройство для плавки алюминия и меди

Легкоплавкие металлы отличаются хрупкостью

Важно соблюдать схемы работы с данным типом металлов

Так, например, для плавления меди или алюминия, муфельная печь должна разогреться до 1083, а для плавления бронзы – 930 по Цельсию.

Эти материалы среди остальных легкоплавких имеют самые высокие показатели температуры плавления.

Значит, напрашивается вывод: для работы с легкоплавкими металлами необходима печь, разогревающаяся максимум до 1100 градусов.

Нюанс! Для крупного литья при работе с легкоплавкими металлами устанавливается горн. А плавить металл можно в емкости с «носиком» (тигель). Так легче всего предать ему в последующем форму.

Этапы работы с легкоплавкими материалами

Прокалка печи для заливки на температуре 600 градусов.
Погружение формы.
Нагревание температуры до 900 градусов.
Засекаем время пребывания формы в печи – 120 минут.
Вынимаем форму и остужаем до 500 градусов.
Легкоплавкий материал помещается в форму.

Особенности печей из металла

От металла зависят эксплуатационные характеристики отопительных агрегатов. Поскольку его теплопроводность по сравнению с теплоемкостью намного выше этот материал плохо накапливает тепло. Металл быстро поглощает тепловую энергию, накаляется и в скором времени остывает. Если учитывать данное свойство, можно собрать камин из металла своими руками таким образом, чтобы при минимальной степени прогрева добиться высоких значений.

Самодельные печки из металла в зависимости от особенностей конструкции функционируют по-разному:

Камерные. Эти устройства фактически являются обычной «буржуйкой», первые образцы которой появились пару веков назад, но им требовалось большое количество топлива. Потом их конструкцию усовершенствовали – поместили в нее колосник с поддувалом, укоротили дымоход до 2,5 –3 метров и утеплили его. Особенность агрегата заключается в том, что он саморегулирующийся – при полной протопке пропускной способности дымоходной трубы не хватает для вывода топочных газов, в итоге в горниле возникают завихрения, полностью дожигающие продукты горения. Только потом газы способны пройти по трубе. Поскольку на выходе из дымохода их температура равна около 100 градусов, конденсат отсутствует. Его очищают от сажи раз в год. КПД таких печей достигает 60%.
Канальные. В них вместо сложного лабиринта газовых трубок оставлено одно колено. Оно разделяет топочную и дожигательные камеры. Посредством отверстия в конфорке на варочной панели или регулируемого воздушного дросселя поступает вторичный воздух, обеспечивающий дожигание топочных газов. Поскольку этот процесс осуществляется в одном месте, КПД равен 70-80%. Производительность печи при этом высокая, а эффективность функционирования не зависит от силы тяги или размеров дымохода. Поскольку основное тепло образуется в дожигательном отделении, агрегатом пользуются в двух режимах – пламенном и продолжительного горения. Используют разное твердое топливо, а мощность регулируют не количеством сжигаемых дров или угля, а путем подкручивания дросселя. Чистку дымохода выполняют раз в несколько лет при условии качественной эксплуатации печи. Дожигатель для нее желательно изготавливать из жаропрочной стали, причем в форме корыта. Корпус делают из обычной стали, имеющей толщину не меньше 4 миллиметров, а варочную поверхность из чугуна или толстой 8 – 10-миллиметровой стали. Плиту желательно сделать съемной, поскольку со временем ее нужно будет заменить, так как она прогорит.
Колпаковые. Печи долгого горения работают в режиме тления, в результате чего появилась возможность сделать период теплоотдачи более продолжительным. Он может составлять от нескольких суток при использовании дров и от 10 до 30 дней для каменного угля. Если применять упрощенную схему подобной печи, в ней топливо будет тлеть непосредственно у поверхности, куда попадает кислород. Топливо в процессе пиролиза расщепляется на летучие компоненты, которые, поднявшись вверх, сгорают в колпаке, обеспечивая 60% тепла. С целью увеличения данного показателя на печь можно поместить газовую рубашку, где газы будут догорать. Как показывает практика, в результате КПД такой печки может достичь 80%, а иногда и больше. Если выбор сделан в пользу данной конструкции агрегата, необходимо помнить некоторые нюансы. Не смотря на то, что такая печь из железа для дома может функционировать на разном твердом топливе, наибольший эффект от ее работы достигается при растопке тем его видом, для которого она изначально предназначалась. При этом применяемое топливо должно быть сухим, а догружать его до момента полного сгорания предыдущей закладки не рекомендуется. В дымоходе печей продолжительного горения всегда образуется большое количество токсичного конденсата, поэтому нужно создать условия для его безопасного слива. Чтобы изготовить корпус агрегата, можно задействовать большой газовый баллон или использованную железную бочку.
Масляно-пиролизные. Они известны как печки на отработке. Этот экономичный вариант пользуется большой популярностью среди печников – самоучек. Принцип функционирования агрегата несложен. Заливают в бак отработку, потом поджигают и подают кислород через воздушный дроссель, в результате горение не будет сильным, но для испарения масляного топлива его будет достаточно. Пары от отработки поступают вверх в отсек в форме трубы, имеющей перфорированные стенки, через которые проникает воздух. В процессе горения пары направляются в дожигатель с перегородкой, задерживающей оксиды азота в определенной температурной зоне до тех пор, пока они не распадутся и не начинают выделять тепловую энергию.

Печь для бани из металла: инструкция по изготовлению

Достоинства и недостатки металлических печей для бани

Малые габариты и мобильность печи из металла делают ее незаменимой для небольших бань.
Не требуется массивный фундамент для установки прибора, что облегчает процесс его монтажа.
В отличие от аппаратов из кирпича, их аналоги, изготовленные из металла, горят постоянно.
Невысокая стоимость. Металлический аппарат, в отличие от кирпичного, проще изготовить без лишних затрат. Поиск чертежей печей из металла для бани особой проблемы не представляет — их огромное количество размещено в интернете и СМИ.
Быстрый нагрев — через пару часов парная уже готова к процедурам.
Срок эксплуатации — до 25 лет, в зависимости от толщины металла печки и качества его сварки.
Безопасность в эксплуатации при выполнении правил сборки печи.

Быстрое остывание, связанное с неспособностью печи удерживать тепло. Требуется постоянная поддержка горения топлива.
Проблемы в отоплении больших помещений.
Ниже пожаробезопасность по сравнению с кирпичной печью. Необходима внутренняя обшивка топки огнеупорным материалом.

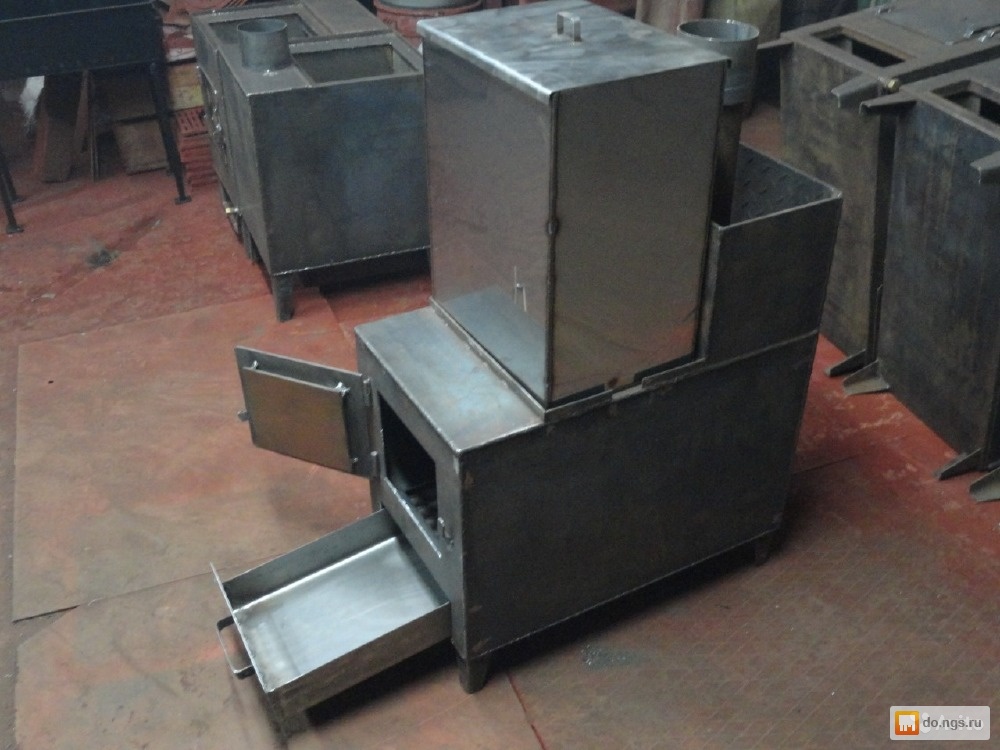

Конструкция печи-каменки из металла для бани

Камера сгорания. Здесь идет процесс горения дров. Для управления им используются дверцы топливника и поддувала. Последнее служит для подачи воздуха в топку. Удаление из печи продуктов горения выполняется через зольник — металлическую решетку. Из топки жар от горящих дров поднимается к бункеру с камнями.
Бункер. Можно выполнять открытого типа и закрытого. Чтобы сажа и копоть из топки не попадали на камни при их нагреве, наш бункер будет закрытого типа. Для обеспечения доступа к камням в нем делается специальная дверца в боковой части печки.
Бак для воды. Поднимаясь выше, горячий воздух нагревает бак с водой. Для удобного слива горячей воды возле его основания приваривают кран. Заливка воды в бак производится сверху. Для максимального теплового эффекта в центре водяного бака располагается дымовая труба печи.

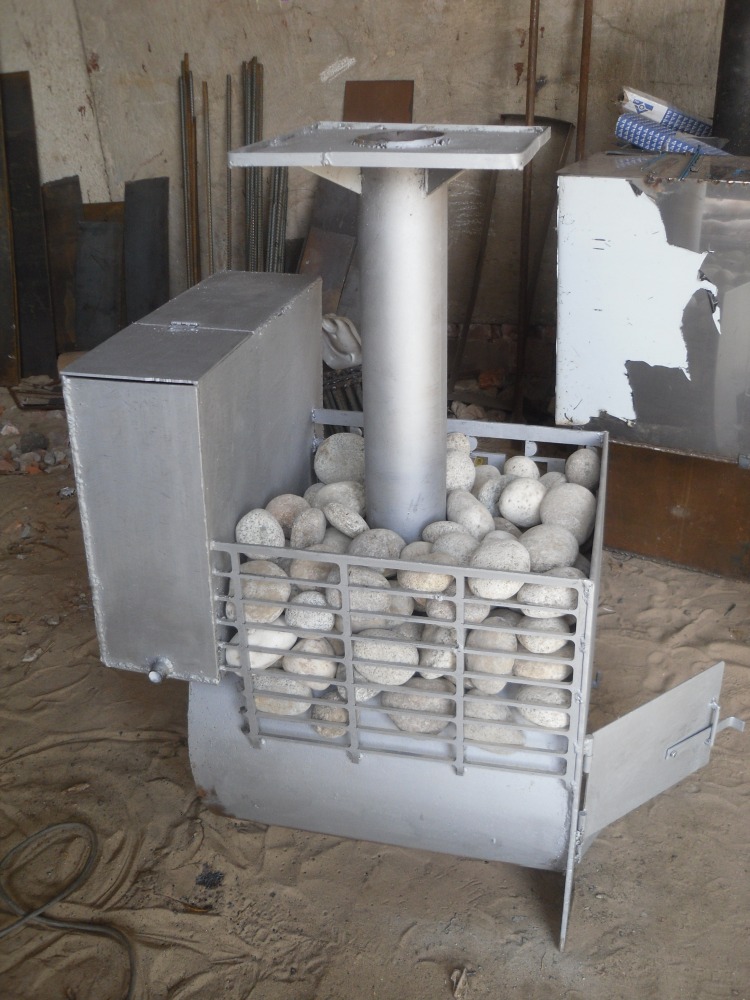

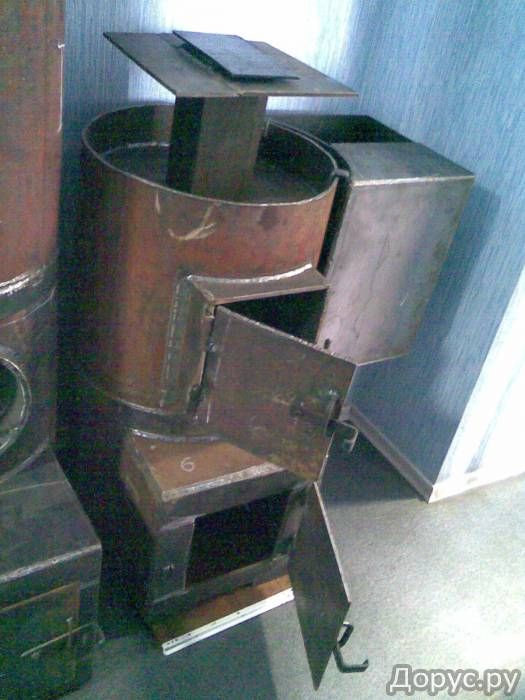

Изготовление печи-каменки для бани из металлической трубы

Процедура изготовления печи из металлической трубы выглядит так:

Режем трубу на две части: одна из них длиной 0,9 м, другая — 0,7 м.
На расстоянии 7-10 см от нижнего конца длинного отрезка трубы вырезаем прямоугольное отверстие для поддувала 20х5 см. Работаем аккуратно, т.к. вырезанный из трубы кусок в дальнейшем будет использоваться для изготовления дверцы. Аналогичным образом вырезаем окно для печной топки, материал для будущей дверцы не выбрасываем.
Затем привариваем к нашей трубе ушки и петли, а на дверцы — защелки. Теперь можно навесить дверки поддувала и топливной камеры.
Из листа металла вырезаем круг D=0,7м, в его центре — отверстие, соответствующее размерам колосниковой решетки. Если ее купить не удалось, можно решетку изготовить самостоятельно из стального прута. Подготовленный круг нужно приварить в трубе немного выше поддувала. Изготовление топки завершено.
В боковой части печки вырезаем окошко для увлажнения горячих камней и устанавливаем для него дверцу.
Изготавливаем площадку для расположения камней. Для этого подойдут металлические пруты. Размеры ячеек принимаем с учетом величины камней, взятых для засыпки в бункер каменки.
После укладки камней вырезаем из листа металла еще один круг того же диаметра. В нем выполняется отверстие под дымоход с расположением возле дальней стенки печи. Привариваем дымоход и круг с отверстием под него наверх бункера.
Готовим бак для воды. Для этого отрезок трубы 0,7 м привариваем к печке.
В водяном баке делаем отверстие под кран.
Вырезаем из листа еще один такой же круг и разрезаем его так, чтобы получились две части разной величины. В большей части выполняется отверстие под дымоход. Накрываем этим элементом всю конструкцию, пропуская через отверстие дымоход, и обвариваем его по отверстию.
Меньшая часть круга будет служить крышкой люка для заливки воды. Поэтому крепится эта часть к печке с помощью петель.

Процедура установки печи из металла в бане

Минимальное расстояние между стеной и печью принимается не менее 1 м. Кроме этого, рекомендуется устройство дополнительной защиты в виде термоизоляции стены фольгой со слоем утеплителя. Это исключит перегрев деревянной стены и ее возгорание.
Дымоход также следует изолировать. Для этого можно использовать трубу с внутренним и внешним кожухом. Между ними размещается теплоизолятор.
При прохождении металлической трубы через кровлю, на стыке дымохода с потолком выполняется проходной узел в виде короба из оцинковки, заполненного базальтовой ватой.

tutknow.ru⁫>

Полезные рекомендации

Если вы начинаете топить печь в бане, а она дымит, возможной причиной этого является плохая тяга. Чтобы проверить ее, возьмите листок бумаги, подожгите его и поднесите к топке. Если пламя не потянется к печи, готовьтесь к ремонту. Прочистить дымоход несложно – разберите его и при помощи металлического ершика, совка и веника очистите от мусора и сажи. Желательно чистить дымоход каждый год в летнее время года, чтобы неприятная неполадка не застала вас в самый неожиданный момент – в 30-градусный мороз или когда придут друзья попариться. Если же труба дымохода прогорела или проржавела, следует заменить этот участок, пришедший в негодность.

Ещё одной причиной плохой работы печи и дымохода (если она дымит), может быть недостаточный диаметр и высота трубы дымохода. Необходимый диаметр трубы – как минимум 110 мм, а высота дымохода – три метра.

Железная печь в бане будет служить дольше без капитального ремонта, если за ней регулярно следить: чистить от сажи, периодически покрывать термостойкой эмалью.

Легкого вам пара!

О том, как сделать печь для бани из металла своими руками, смотрите в следующем видео.

Преимущества

Прежде всего, посмотрим, почему стоит обратить внимания на печи длительного горения. Их достоинства:

Долгая работа на единичной закладке топлива (разные модели от 10 до 20 часов).
Автономная работа – не требует наблюдения человека.
Небольшие размеры и вес.
Непривередливость к топливу (уголь, дрова, опилки, щепки, пеллеты).
Наличие фундамента – не принципиально.
Можно топить нерегулярно, спокойно переносит периоды простоя и зимнего отсутствия хозяев (если речь идёт о даче).
Топливо сжигается практически полностью – золы мало, пользы много.
КПД 85-90%.
Печка не «дымит». Она вообще выделяет мало дыма.
Цикличные перепады температуры (жарко, тепло, прохладно) одобряются врачами, как режим, закаливающий организм.
Есть возможность сделать самостоятельно из обычной бочки.

К плюсам можно также отнести и невысокую стоимость таких печей. Кроме того, если делать её своими руками цена ещё больше снижается.

Недостатков как таковых у печей длительного горения нет. Есть условия, в которых она не очень подходит.

Так, печи длительного горения не могут быть использованы для больших домов. К ним не присоединяют водяной контур, а значит их стезя – отапливать небольшие помещения.

Во Франции печи делятся на: декоративные, до 10 ч. на одной закладке, и свыше 10 ч. на одной закладке. Именно последние называются печами «длительного горения». На родине Вам могут продать печь с показателем 2-4 часа под видом «длительного горения».

Виды

Круглые печи не отличаются особым разнообразием или изящным дизайном и могут быть только вертикальными и горизонтальными. Выбор модели целиком зависит от площади парной. В маленьком помещении целесообразнее всего поставить вертикальную модель, а если же площадь позволяет, то тогда лучше установить горизонтальную печь.

Вес металлической печи составляет от 60 до 180 кг, это зависит от величины стенок. В связи с этим цилиндрическую печь горизонтальной модели спокойно располагают в центре помещения парилки на обычном металлическом каркасе. Рассмотрим оба вида подробнее.

Вертикальные

Отопитель внешне схож со всеми известной круглой буржуйкой. Отличительные особенности состоят в конструктивных решениях в виде водяного бака и каменки, в которую закладывают каменную фракцию. Топочный отсек с колосником расположены ступенькой, что позволяет экономить пространство. Но стоит отметить и минусы данных моделей. Топливо в них сгорает быстрей, теплоотдача высокая, но тёплый воздух поднимается вверх и помещение не успевает нагреваться.

Нагреваясь, бока печи отдают тепло в помещении по параллели к железной поверхности, следовательно, большая доля энергии, примерно 90%, направлена по бокам горизонтально. Такое расположение способствует хорошему прогреву стен, но не полу и воздуху вверху помещения.

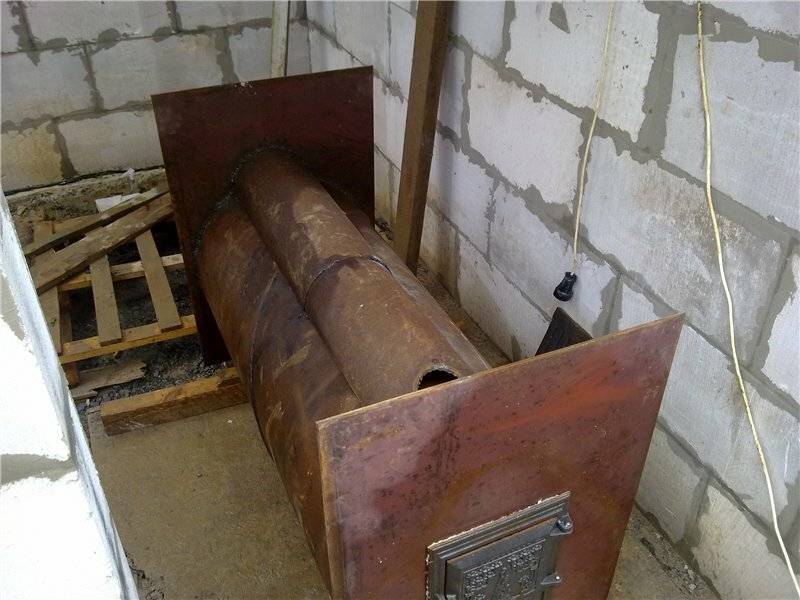

Горизонтальные

Печь с горизонтальным размещением почти ничем не отличается от вертикального отопителя. Модель точно так же оборудована каменкой и гидробаком. Топливный отсек у печи большего объёма, дверцы расположены в предбаннике, что, несомненно, является плюсом. Отсек каменки так же большей площади, быстрее и сильнее нагревает помещение парной. Впрочем, топлива необходимо тоже, соответственно, больше.

Горизонтальный отопитель отлично нагревает все участки бани, кроме тех, которые расположены в непосредственной близости к полу или находятся под топочным отсеком.

Преимущества и недостатки металлического камина

Металлический камин

Камин чаще всего использует в качестве топлива сухие дрова, иногда – уголь, пеллеты. Дрова рекомендуется использовать не из древесины хвойных пород. Хвойные породы дерева обладают повышенным содержанием смолистых компонентов, они могут откладываться на стенках топки и внутренней поверхности дымохода. Очистка подобных отложений – процесс неудобный и трудоемкий. Оптимальным вариантом является использование березовых или осиновых дров. Частое использование угля не рекомендуется – уголь горит при очень высокой температуре, это может вызвать деформацию металла и быстрое прогорание колосниковой решетки. В отличие от электрокамина стальной камин обладает полной энергонезависимостью – при отсутствии электрической энергии устройство может выполнять свою функцию. Можно выделить следующие основные достоинства печи-камина из металла:

Мобильность – устройство легко переместить в другое помещение;
Высокая скорость нагрева воздуха в помещении;
Простота изготовления и монтажа;
Высокий коэффициент полезного действия;
Простота в обслуживании и эксплуатации.

Кроме преимуществ, металлический камин, чаще всего используемый для отопления дачи, имеет незначительные недостатки:

Советы по эксплуатации

Для правильной работоспособности круглой печи необходимо соблюдать ряд правил.

Для каменки самыми оптимальными в использовании будут такие камни, как базальт, габбро-диабаз, талькохлорит, малиновый или белый кварцит, а в их отсутствие – речная галька.
Специалисты не советуют варить отопитель из высокоуглеродистой или легированной стали. Оптимальным вариантом будет сталь, в которой содержится до 2 процентов углерода.
Если топка с колосником выведены в предбанник, то рекомендуется для защиты от выпадающих искр часть стены и пола обезопасить листами из металла.
Для уменьшения риска получить ожог от выплескивания водной массы на раскаленную каменную фракцию лучше всего заглушку в каменку расположить так, чтобы там не находились полки и лавки.
Печь нужно конструировать так, чтобы сварной шов находился под колосником, что снижает нагрузку на шов.
После сварки печи необходимо провести пробную топку для проверки герметичности сварных швов и правильной работоспособности устройства.
Бак заполняется водой до растопки бани, если залить воду в процессе топки, то есть большая вероятность получить термический ожог от раскаленного пара.
Делать печь необходимо строго по осям, небольшое отклонение не является критичным, но со временем может появиться деформация.
Сварной шов необходимо тщательно зашлифовать до гладкости шлифовальной машинкой, так минимизируется реакция коррозии.
На элементы из дерева необходимо нанести изолирующее покрытие с последующей обмазкой густым глиняным раствором.
Место у дымохода, расположенное от потолка до кровли, нужно оштукатурить и покрыть известкой.
Полок размещается около стены, где расположена печь. Обустраивая полок нужно продумать его так, чтобы парящийся, находящийся на полке, не соприкасался головой с потолком.

Для придания эстетичного вида печку оформляют кирпичом либо красят или делают воронение. Делается это и для уменьшения вредного излучения. Состав для воронения можно сделать самостоятельно, необходимо смешать 4 грамма спирта бутилового, 150 грамм фосфорной кислоты и 1 литр воды.

Если решите окрашивать металлическую печь, то не рекомендуется использовать краску для алюминия. Лучше всего применять краску темного цвета, которая при высыхании придаст поверхности шероховатость – это позволит лучше отдавать тепло. Гладкая поверхность не обладает таким коэффициентом полезного действия.

Металлические печи для бани: выбор, изготовление, эксплуатация

Баня – это не просто место, куда люди приходят помыться, а настоящий источник здоровья и молодости. Основой любого банного помещения являются банные печи, которые и создают необходимый микроклимат в парной.

Если металлическая печь собрана самостоятельно, то при ее установку нужно проводить очень тщательно и в соответствии с нормами пожарной безопасности.

Характеристики металлических печей

Вернуться к оглавлению

Металлические печи имеют ряд преимуществ:

высокий уровень жаропрочности;
при высоких температурах не дают трещин;
компактность размеров, что обеспечивает их легкую транспортировку;
экономичностьбыстрота нагрева;
простота монтажа.

Как правило, печь для бани металлическая характеризуется небольшой теплоемкостью и не обеспечивает равномерный нагрев тела. Чтобы как-то улучшить положение дел снаружи выполняют кирпичную кладку. Между металлической печью и кладкой необходимо оставить небольшой зазор для того, чтобы не произошло быстрое прогорание металла.

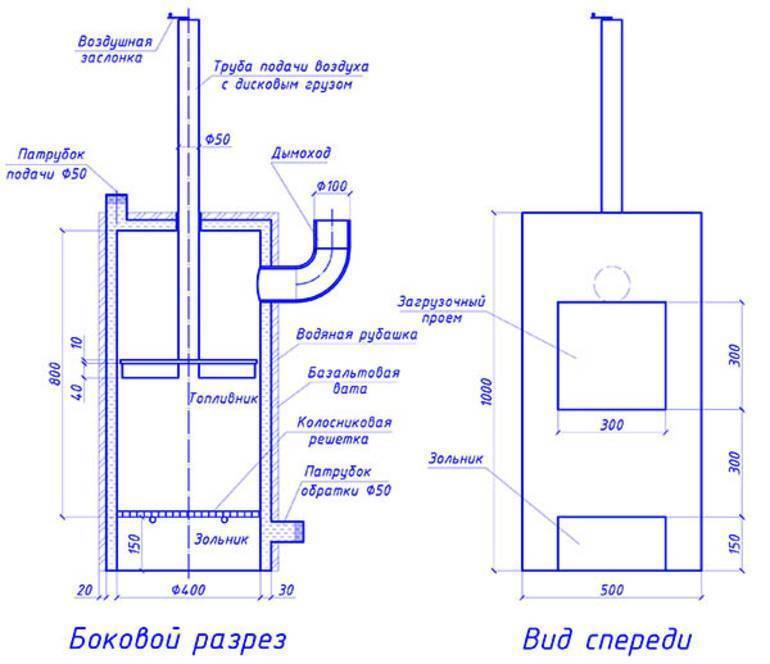

Схема устройства металлической печи.

Эта воздушная прослойка составляет 10-15 сантиметров. Кирпичная облицовка одновременно является и ограждением, которое снижает риск получения ожогов. Для увеличения долговечности металлических печей внутреннюю поверхность их топливника защищают огнеупорным кирпичом.

Устройство металлической печи для бани предполагает использование листового железа, толщина которого должна быть 4-5 мм. Расположение бака для воды может быть разносторонним. Каменная засыпка производится в специальную тепловую камеру. Такие отопительные печи являются очень экономичными. Они быстро нагреваются, но также быстро и охлаждаются. После завершения топки через 25-30 минут практически невозможно получить хороший пар. Допустимо совмещение конструкций таких печей с кухонными плитами, которые располагают в помещении, находящемся по соседству с парилкой. В этом случае горячие газы, нагревая кухонную плиту, попадают не в дымоход, а в печь-каменку. Для этого устанавливаются специальные отводы.

Вернуться к оглавлению

Печь для бани своими руками

Для самостоятельного производства банной печной конструкции изначально необходимо сделать чертеж металлической печи для бани. Самопальные банные печи обычно бывают комбинированными: трубы из стали применяют для изготовления дожигателей-искрогасителей, печной трубы и каналов дымоходной системы. Топка выполняется из кирпича, а для остальных элементов используется листовая сталь.

При установке самодельных печей необходимо соблюдать все требования пожарной безопасности.

В противном случае, поверхности, с которыми они будут контактировать, могут нагреваться до пожароопасной температуры.

Чтобы избежать подобной ситуации, в первую очередь необходимо определить горизонтальную поверхность, где планируется установка металлической печи. В этом месте надо снять верхний слой почвы и уложить лещадный камень. Сверху засыпают смесью из щебня и речного песка для заполнения пустот, которые образовываются между камнями. Тогда самодельные металлические печи для бань под собой будут иметь поверхность, которая устойчива к высоким температурам.

Вернуться к оглавлению

Особенности самодельных металлических печей

Главным плюсом топки, выполненной из кирпича, по сравнению с металлической топкой, является ее низкая теплопроводность. Если металл и нагревается, и охлаждается быстро, то кирпичная топка дольше разогревается и медленнее охлаждается, что гарантирует сохранение высокой температуры более продолжительное время.

Самодельные металлические печи для бани имеют такой обязательный элемент, как поддувало. Как правило, он по размерам в два раза меньше, чем размеры топки.

Этого достаточно, чтобы обеспечить хорошую тягу.

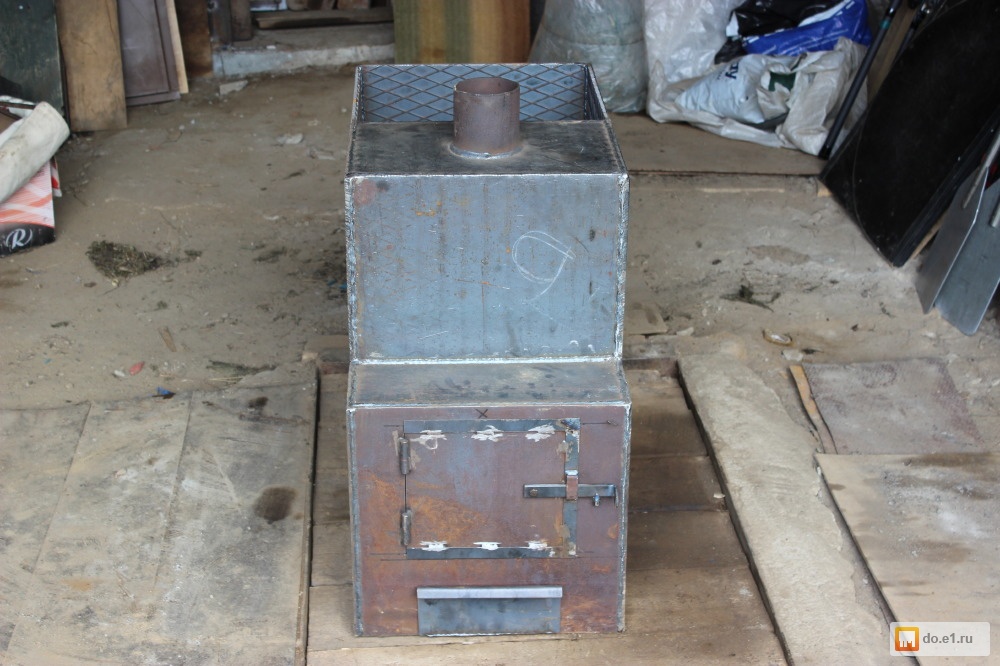

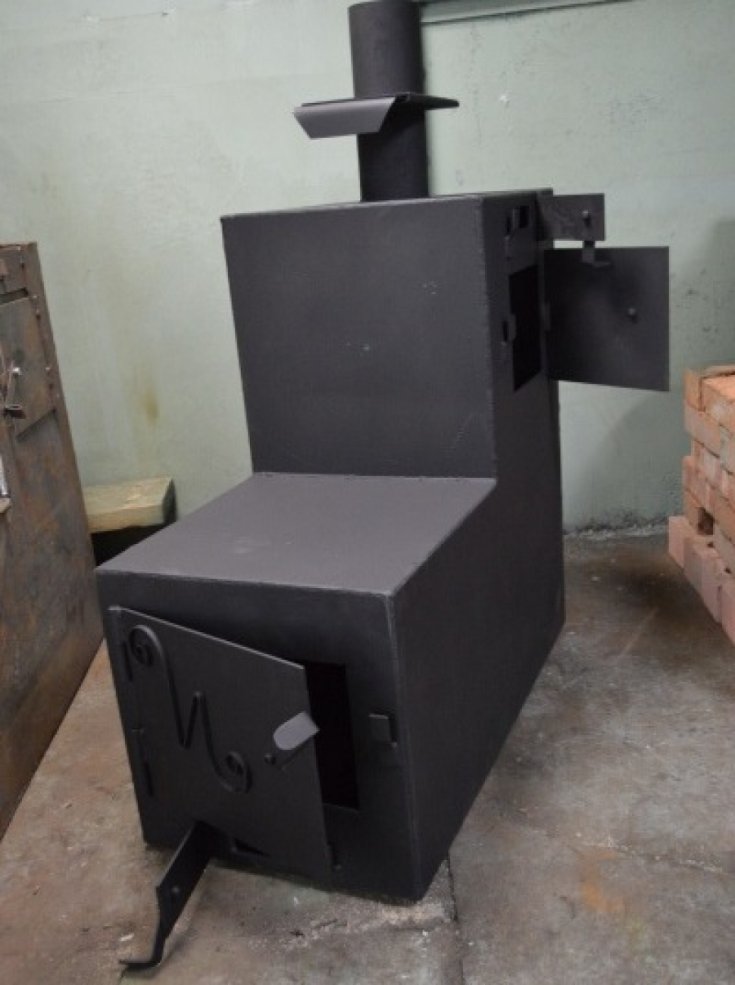

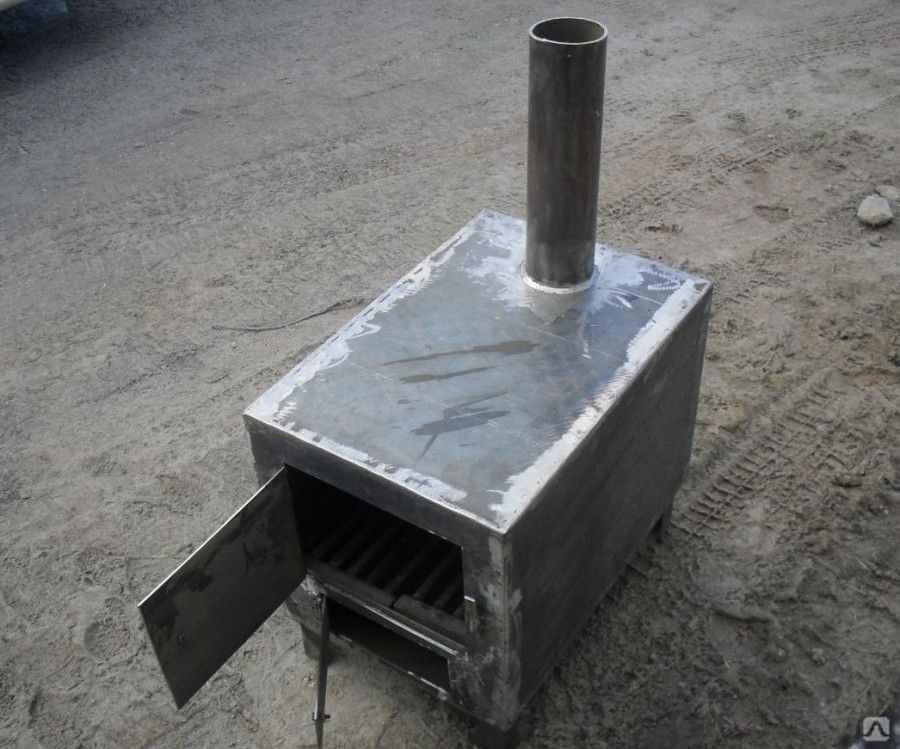

Самодельная металлическая печь/

При установке печи производят ее заглубление до уровня колосниковой решетки. Снаружи она укрепляется стальными полосами. Внутренняя часть топки изготавливается из стальных уголков и стальных полос. Уголки можно использовать и для наружной обвязки кладки топки. В качестве перекрытия топки применяют стальной лист, на котором имеется отверстие диаметром около 15 сантиметров. Это отверстие служит выходом для продуктов сгорания.

Для догорания газов и для искрогашения самодельная металлическая печь для бани оснащается дожигателем-искрогасителем. Это цилиндр, который заполняется разными отходами из металла и непригодными металлическими деталями. Он фиксируется над отверстием пластины перекрытия. Дожигатель-искрогаситель обеспечивает не только пожарную безопасность, но и является аккумулятором тепловой энергии.

Металлические элементы, которые заполняют цилиндр, кроме дожигания горючих газов и гашения искр, обеспечивают сохранение тепла в течение продолжительного времени. Это повышает коэффициент полезного действия самодельной печи. Металлическая печь и дожигатель сверху покрываются стальной крышей.

Чтобы увеличить образование пара, металлические дровяные печи для бани закладываются не только камнями, но и фарфоровыми электрическими изоляторами. Полив водой этих материалов после разогрева печи приводит к интенсивному парообразованию. Изоляторы и банные камни сберегают тепло и, кроме этого, обеспечивают высыхание полов в моечной.

Вернуться к оглавлению

Устройство самодельных металлических печей

Металлическая печь для бани из бочки.

Схема металлической печи для бани позволяет увидеть конструктивные особенности печей. Самодельные металлические печи выполняются в виде шкафа, который имеет дверцы. Во внутренней части устанавливается дожигатель-искрогаситель. Одна дверка находится со стороны моечного отделения, а другая со стороны парной. Дверка, которая выходит в моечную, имеет относительно небольшие размеры. Другая, которая выполнена в виде распашных дверок, имеет немного большие габариты.

Камни располагают в духовом шкафу горкой. Для того чтобы облегчить удаление пара, внизу стенки, выходящей в парную, делают отверстия. Эта часть стенки именуется порожком. А притолока – это верхняя зона стенки.

Металлическая печь дровяная для бани имеет отверстие, диаметр которого равен приблизительно 10 сантиметрам. Такое отверстие выполняется в крышке, накрывающей печку и дожигатель. Вывод дымовой трубы производится через отверстия в потолке и крыше. Для отделки труб используются несгораемые материалы. Соединение трубы выполняется с помощью патрубка. Место, где производится соединение патрубка и трубы, заливают герметиками.

http://www.pogreemsya.ru/youtu.be/vNAsMtLptMA

Вернуться к оглавлению

Применяемые герметики должны иметь низкую теплопроводность.

Регулирование тяги осуществляют посредством открывания и закрывания дверец поддувала и топки.

Камни для банной печи.

Нередко конструкция металлической печи для бань оснащается сварными баками, которые используются для горячей воды. Баки устанавливаются на топочной поверхности. В основном они изготавливаются объемом, равным 100 литров.

Для изготовления дна и стенок бака используются стальные листы, крышку можно выполнять из листов дюралюминия. Материалом для ручек могут служить крепкие породы древесины.

Конструкции металлических печей для бани предполагают использование в качестве топлива, как дров, так и торфа, угля или газа. Но чаще всего применяют дрова, так как только они могут создать настоящую банную атмосферу.

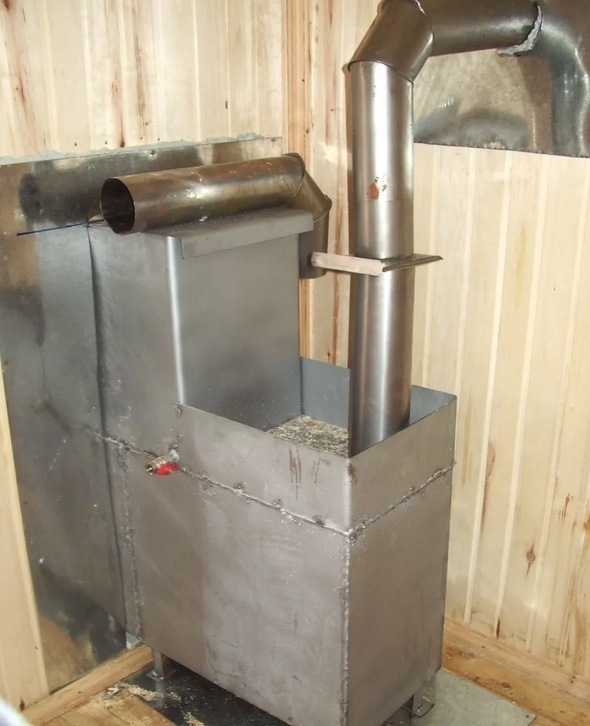

Установка металлической печи в бане производится на фундамент. Для этого изначально необходимо вырыть котлован, который утрамбовывается щебнем. Затем сверху следует выполнить пропитку раствором жидкого цемента. Это обеспечит надежность фундамента. На поверхность фундамента наносится цементный раствор. Окончательное выравнивание необходимо осуществлять по строительному уровню. Сверху укладывают гидроизоляцию. В качестве изоляционного материала можно использовать толь либо рубероид.

Площадка фундамента должна быть строго горизонтальной.

http://www.pogreemsya.ru/youtu.be/bTQWIMS16Uw

Если фундамент печи и фундамент стен находятся на близком расстоянии, их нельзя соединять. Они должны располагаться на расстоянии 4-5 сантиметров. Зазор заполняют песком или рубероидом.

Самодельные печи для бани из металла чертежи

Содержание

Самодельные печи для бани: 3 вида
Какими качествами должны обладать самодельные печи для бани
Виды самодельных печей для бани
Преимущества самодельных печей для бани из металла
Самодельная печь для бани из трубы
Надежны ли самодельные печи для бани (видео)
- Популярные записи

Самодельные печи для бани: 3 вида

Баня – это мечта каждого хозяина частного дома и большинства владельцев многоэтажных домов. Многие народные умельцы возводят такие конструкции своими силами. Более того, даже комплектующие парилки тоже часто создаются своими руками. И не зря! Ведь намного приятнее находится в бане, которую ты сделал сам с любовью. Поэтому сегодня мы расскажем вам про один из важнейших элементов такой постройки – про печь.

Какими качествами должны обладать самодельные печи для бани

Самодельные печи, если они сделаны с соблюдением всех условий, будут ничуть не хуже покупного варианта. Однако подобные самоделки обходятся намного дешевле. Делая подобные конструкции, вы должны учитывать основные требования к банным печам.

Печь для бани не обязательно делать своими руками, ее можно купить в готовом виде или заказать у опытного печника. Позиции, которые мы приведем чуть ниже, пригодятся вам не только для самостоятельного изготовления такой конструкции, но и для выбора готовой печи.

Требования к печам для бань:

Печи для бань должны иметь свой индивидуальный фундамент. Это увеличит надежность конструкции и продлит ее срок службы.
Очень важно, чтобы банные печи, не имели ни каких зазоров и трещин. Они должны быть полностью герметичны.
Все деревянные составляющие бани, которые находятся возле печи, нужно обшить листами металла. В крайнем случае, их можно обработать специальными препаратами.

Зольник печи нужно располагать на расстоянии, как минимум, 15 сантиметров от пола.
Верхняя точка печи и потолок должно разделять расстояние, хотя бы в полметра.
Пол возле печи обшивается железными листами.
Местоположение печи должно совпадать с дверью предбанника.
Печи для бани должны быть настолько мощными, чтобы мочь нагревать воздух в верхней части бани минимум до 90 градусов, а в нижней до 50.
Камни, уложенные в печь, должны прогреваться настолько сильно, чтобы образовывали пар при поливе их водой;
Кпд печи должно быть максимально высоким.
Топливо в банной печи должно прогорать равномерно.

Выбирая проект для изготовления печи в баню, обязательно проверьте, чтобы приглянувшийся вам вариант соответствовал всем необходимым требованиям. В противном случае парилка не будет работать на 100%.

Виды самодельных печей для бани

Печи для бани могут иметь разный вид. Это касается не только их дизайна, но и некоторых других характеристик. Поэтому еще на этапе постройки бани нужно определиться со всеми нюансами этого элемента.

Банные печи сейчас в основном железные. Однако существуют и кирпичные варианты. Их КПД ниже, но выглядят они эстетичнее.

Банные печи разделяются по виду топлива, из которой они сделаны. Это первый пункт, на который вам стоит обратить внимание. Итак, давайте посмотрим специфику каждого из вариантов.

Разные виды печей по типу топлива:

Печи на газу – это вариант, реже всего использующийся для бань. Все дело в небезопасности такого топлива. Если вы решили выбрать именно этот вариант, то обязательно позаботьтесь о наличии датчиков безопасности.
Электрические банные печи выглядят очень современно. Однако они не могут придать бане того самобытного шарма, которым наделяют ее более современные варианты. Также такие печи напрямую зависят от наличия электроэнергии.
Дровяные печи – это наиболее распространенный вариант для обустройства бани. Они выглядят самобытно и помогают перенестись во время банных процедур, на несколько веков назад.

Также металлические бани для печи разделяются на виды по своей конструкции. Существует полностью металлическая печь и конструкция, обшитая листовым металлом. Во втором варианте основа печи сделана из кирпича.

Какой бы вариант вы не выбрали, важно помнить, что он должен соответствовать всем описанным в предыдущем раздели требованиям. Также важно обращать внимание на форму печи. Наиболее предпочтительными являются прямоугольные и цилиндрические печи.

Преимущества самодельных печей для бани из металла

Металлические самоделки-печи имеют свои достоинства и недостатки. Поэтому вам нужно взвесит все «за» и «против», прежде чем приступать к их изготовлению.

Преимущества металлических печей:

Металлические банные печи очень быстро нагреваются, поэтому помещения оснащенные такими конструкциями не нуждаются в длительной протопке;
Самодельные печи для бани обойдутся вам недорого;
Качественная сварка металлической печи, обеспечит ей долгий срок службы;
Правильная сборка печи исключит возможность взрыва или задымления помещения.

Все эти достоинства присущи правильно собранным печам из металла. Такая готовая конструкция стоит достаточно дорого, но ее самодельный аналог обойдется вам «в копейки». Однако есть у таких конструкций и некоторые недостатки.

Минусы печей из металла для бани:

Самодельная металлическая печь не только быстро нагревается, но и скоропостижно остывает;
Банные печи из железа не могут обеспечить отопления всех комнат бани, поэтому такой вариант приемлем лишь для небольших загородных сооружений.

Минусы, как вы заметили, у таких печей тоже имеются. И они достаточно существенны. Поэтому нельзя сказать точно, подойдет ли вам металлическая конструкция. Все зависит от конкретной ситуации.

Самодельная печь для бани из трубы

Самый простой и дешевый вариант изготовления самодельной металлической печи – это конструкция из трубы. Для ее возведения вам понадобится небольшое количество материалов, которые можно легко найти на строительных рынках.

Для изготовления печи вам понадобятся: сварочный аппарат, труба из металла с диаметром 50 см, толщиной 1 см, и длинной 1,5 метра, электроды, болгарка, листы железа толщиной 3-9 мм, арматура толщиной 10 мм, цемент, щебень, кирпич, песок и глина.

Изготовление печи требует навыков сварочных работ. Если таковых у вас нет, то советуем сначала потренироваться на ненужных кусочках металла.

Как сделать печь из трубы:

Разрежьте трубу для печи на две части. Одна будет использоваться для топки и каменки, он равняется 90 см, а другой будет иметь длину 60 см – это водонагрейный бачок.
От нижней части большего отрезка трубы отступается 7 см, и вырезается прямоугольник с шириной 20 см, и высотой 6. Над вырезом нужно приварить стальную пластину.
Также нужно сделать дырку для колосника, к ней приваривается 4 держателя.
Немного выше сделайте дверцу для топки с размерами 25Х30 см, навесьте ее на петли и приварите защелку.
Из отрезка трубы в 30 см нужно сделать каменку, для этого в нем вырезается дверца 25-30 см, а затем конструкция приваривается над топкой. Половину объема каменки заполните камнями и установите стальную муфту.
Из другого отрезка трубы делается бачок для нагрева воды. Для этого с обоих торцов трубы приварите стальные крышки. Проделайте отверстие для дымовой трубы и приварите ее. Сделайте краник с вентилем и соедините конструкции вместе.

Теперь вам осталось проверить печь, и установить ее в помещении. Очень важно при этом соблюсти все правила.

Надежны ли самодельные печи для бани (видео)

Печка для бани является важной и неотъемлемой частью. Ведь именно печки создают в этом построении все условия, которые характеризуют парилку. Они разогревают воду и нагревают воздух в помещении. Поэтому к выбору или изготовлению подобных конструкций нужно относиться с особым вниманием.

5 Крутая ракетная плита Планы сделать дома

Газовые плиты и индукционные плиты великолепны и все такое, но будут ли они полезны во время апокалипсиса? Ад нах.

Газа будет не хватать, а электричества не будет, так что вам определенно понадобится запасной вариант, чтобы приготовить еду, когда дела пойдут плохо.

Вам понадобится портативное устройство, для работы которого не требуется газ и электричество.

Что это может быть? Ракетная печь. Это дровяная печь для приготовления пищи, в которой используются небольшие источники топлива, такие как ветки и ветки.

В этой статье мы расскажем вам, что нужно знать о ракетных плитах, а также поделимся пятью схемами ракетных печей, которые вы можете попробовать дома. Давайте перейдем к делу:

3 основных компонента ракетных печей

Посмотрите это видео на YouTube

Этот тип дровяной печи — фантастический проект «сделай сам», над которым стоит поработать. На самом деле есть несколько чертежей ракетной печи, которые вы можете сделать дома, но прежде чем пачкать руки, сначала поймите, как работает ракетная печь.

Чтобы познакомиться с его механизмом, ознакомьтесь с его базовой конструкцией.

Этот шаг необходим, потому что вы не хотите тратить время на то, чтобы ломать голову над его сборкой, особенно когда у вас есть голодные рты, которые нужно накормить в ситуации выживания.

Создание и использование одного из них — не совсем высшая математика, но понимание того, что делает каждая из его частей, полезно. Вот различные особенности, которые вы должны знать:

Дымоход или камера сгорания

В этой части происходит волшебство.

Дымоходы обычно изготавливаются из металлического ящика, такого как 5-галлонная жестяная банка. Если вы не можете ее найти, подойдет труба, если она поддерживает посуду для приготовления пищи. Тем не менее, основная цель дымохода или камеры сгорания — обеспечить хорошую тягу ракетной печи, чтобы она могла эффективно гореть.

Как только ваша камера сгорания увеличит тягу, она достигнет максимальной температуры, что приведет к более быстрому приготовлению с меньшим количеством дров и дыма.

Топливный магазин

Горизонтально вмонтированный в основание дымохода топливный магазин представляет собой короткий отрезок стальной или керамической трубы, ограничивающий приток холодного воздуха в дымоход. Этот элемент необходим, потому что холодный воздух фактически снижает температуру в камере сгорания и снижает эффективность.

Помните: Топливный магазин или впускное отверстие меньшего размера помогают сократить расход топлива, поскольку поток воздуха регулируется.

Топливная полка

Эта плоская пластина находится в нижней части топливного магазина. Он удерживает ваше топливо на месте и обеспечивает оптимальный поток воздуха под ним.

Профессиональный совет: Для более эффективного горения используйте деревянные палочки меньшего размера. Они также образуют решетку, улучшая соотношение воздуха и топлива.

4 Использование ракетной печи

Теперь, когда вы разобрались с основными частями ракетной печи, пришло время изучить ее различные области применения:

Кулинария

Если название еще не выдало его, основное применение этой портативной плиты — приготовление пищи. Поскольку он известен своей способностью эффективно вырабатывать тепло с небольшим количеством топлива, это отличный вариант для приготовления пищи по сравнению с приготовлением пищи на открытом огне. Кроме того, он эффективен для улучшения качества воздуха в убежищах.

В условиях выживания, особенно когда вы находитесь на открытом воздухе, дым только привлекает нежелательных людей и добычу, и вы не хотите, чтобы они обнаружили ваше убежище. Вы не только рискуете тем, что осталось от ваших припасов, но и ставите на карту жизни своих товарищей.

Кипяток

Если вы можете готовить еду с помощью ракетной печи, то вы определенно можете кипятить с ее помощью и воду.

Вода является одним из основных ресурсов, которые помогут вам пережить крупную катастрофу. Если у вас недостаточно питьевой воды, чтобы продержаться первые 72 часа после того, как S включит вентилятор, у вас не останется другого выбора, кроме как найти и собрать свою собственную воду.

Самый безопасный, быстрый и распространенный способ очистки воды — ее кипячение. С дровяной печью это можно легко сделать всего за несколько минут.

Обогреватель

Если вам нужен резервный обогреватель в зимнее время, лучшим вариантом может стать ракетная печь. В экстремальных погодных условиях может быть довольно холодно, даже если вы находитесь только в помещении.

Небольшое тепло поможет на милю, и эта портативная печь лучше всего работает, когда вы находитесь в закрытом помещении. Но убедитесь, что у вас все еще есть достаточная вентиляция в комнате, чтобы вы не задохнулись.

Дымовая баня

Застрял и вонючий в дикой природе? Мы точно знаем, что вам нужно.

В глуши у вас не будет возможности принять горячий душ, поэтому дымовая ванна — единственный способ убить бактерии, размножающиеся на вашем теле. Это также эффективно для предотвращения надоедливых ошибок.

Бактерии вызывают неприятный запах тела. Когда вы убиваете его, запах умирает вместе с ним.

После того, как вы установили ракетную печь, постоянно подвергайте кожу и одежду воздействию дыма. После этого вы будете пахнуть копченым жареным мясом, но это намного лучше, чем пахнуть причудливо.

5 чертежей ракетной печи, которые можно построить

Возможно, вас удивит, что ракетные печи хороши не только для приготовления пищи, но хотите узнать что-нибудь поинтереснее? На самом деле вы можете сделать один из различных материалов.

Вот чертежи ракетной печи, которые вы можете сделать дома:

Кирпичная ракетная печь

Посмотрите это видео на YouTube

Если вы хотите сделать самую простую ракетную печь своими руками, просто сложите несколько кирпичей, чтобы получилась форма. камера, как на видео выше. Для этой переносной печи вам понадобится примерно 24 блока и проволочная сетка.

После того, как вы соберете кирпичи, сложите примерно пять слоев этих прямоугольных блоков, чтобы улучшить тягу вашей дровяной печи. И вуаля, можно разводить костер и готовить вкусную горячую еду.

4-блочные ракетные печи

Посмотрите это видео на YouTube

Прямоугольные блоки — это самый простой и быстрый способ укладки в камеру, поэтому имеет смысл сделать ракетную печь из бетона или шлакоблоков. Они двоюродные братья глиняных кирпичей.

Чем хороши цементные блоки, так это тем, что всего из 4-х блоков можно собрать и установить собственную ракетную печь за считанные минуты. Это очень просто, но очень эффективно. Кроме того, он обеспечивает устойчивое место для вашей кастрюли.

Ракетная печь для жестяных банок

Посмотреть это видео на YouTube

Где-то завалялись консервные банки? Вы можете превратить их в переносную печь без каких-либо специальных инструментов, кроме ножовки, плоскогубцев и дрели. Для материалов вам просто нужны 3 металлические банки и гравий или грязь.

Это мощная плита, в которой можно приготовить полноценную еду с небольшим количеством топлива. Он даже устойчив к ветру и дождю. Посмотрите видео выше, чтобы узнать пошаговый процесс его создания.

Металлическая ракетная печь

Посмотрите это видео на YouTube

Если вы опытный сварщик, для более сложной ракетной печи рассмотрите возможность изготовления металлической. Поскольку этот тип переносной печи сложен в изготовлении, вы должны знать, как обращаться с горелкой. Не забывайте также всегда иметь перчатки для защиты рук. Даже если вы считаете себя экспертом, это не значит, что вы должны отказаться от защитного снаряжения.

Показанная на видео конструкция имеет расширенную функциональность с ручкой, шарниром и крышкой топливного магазина. Это может показаться немного сложным для выполнения, но это гарантированно будет более долговечным, чем более простые конструкции.

Dakota Fire Hole

Посмотрите это видео на YouTube

Решение прямо перед вами, если вы нигде не можете найти кирпичи, бетон или металл при SHTF.

Эта концепция аналогична ракетной печи, сделанной своими руками. Просто выкопайте яму в земле с помощью шаберного инструмента.

Обратите внимание, что Дыра Дакота состоит из двух пересекающихся туннелей, очень похожих на колено дровяной печи.

Он также эффективен для приготовления пищи, обеспечивает высокую температуру, способствует чистому горению и очень незаметен, поскольку пламя скрыто под землей. Так как он будет прятаться на виду, вам не придется беспокоиться о привлечении нежелательных гостей.

Заключительные мысли

Ракетная печь — жизненно важный элемент оборудования для выживания. К счастью, есть несколько схем ракетных печей, которые вы можете попробовать дома.

Ракетные печи дешевы, экономичны, портативны и просты в использовании. С помощью всего нескольких крошечных веточек вы уже можете готовить, наслаждаться полноценной едой и даже согреваться и чувствовать себя комфортно в холодную ночь.

Какой из этих чертежей ракетной печи вы попробуете в первую очередь? Дайте нам знать об этом в комментариях!

Дровяные печи своими руками – Бетон

29.11.2016 В Ракетная печь

Зима пришла. Если вы готовы взять на себя задачу создания собственной системы отопления, пришло время рассмотреть некоторые методы изготовления дровяных печей своими руками.

Оптимальный выбор типа обогревателя зависит от контекстуальных переменных; размер отапливаемого помещения, климат вашей окружающей среды, доступные материалы, сроки и стоимость строительства обогревателя, его эксплуатационные расходы и экологическая устойчивость.

Перед внедрением различных типов обогревателей важно знать следующие четыре элемента, из которых состоит каждая дровяная печь;

Отверстие, в которое вставляется топливо, называется отверстием для подачи .
Пространство, в котором происходит реакция между кислородом и топливом при высокой температуре, называется камерой сгорания .
Важным понятием для обогревателей является « тепловая масса ». Термическая масса материала — это его сопротивление изменению температуры при подводе или отводе тепла. Чем больше тепловая масса печи, тем более постепенно она будет выделять тепло и тем меньше перепад температур в помещении при включении печи. Нагреватели с малой массой более чувствительны и, следовательно, больше подходят для изменчивого климата, где требуется быстрый или кратковременный нагрев. Однако нагреватели с малой массой менее энергоэффективны. Типичными материалами для печей с высокой тепловой массой являются вермикулит, песок, глиняный кирпич, утрамбованная земля, природные камни и т. д.
Для каждой печи требуется дымоход для отвода газов (в основном CO2).

Энергоэффективность печи зависит от качества процесса горения и температуры дымовых газов, выходящих из дымохода. Некоторые нагреватели более энергоэффективны, чем другие, из-за размеров и формы системы сгорания или тепловой массы печи. Во-первых, важно выбрать тип нагревателя, который соответствует вашим потребностям, а затем вы можете настроить некоторые из последних аспектов, чтобы превратить его в более эффективную систему отопления.

Металлические печи

Это самая простая конструкция дровяной печи; камера сгорания и загрузочное отверстие функционируют в одном пространстве, которое непосредственно связано с дымоходом. Эти печи обычно изготавливаются из металлических элементов, железа или чугуна.

Простые чугунные нагреваются быстрее, но менее эффективны, чем чугунные, которые способны дольше сохранять тепло даже после тушения пожара и, таким образом, действуют как тепловая масса.

Об этом типе печей можно найти множество руководств из-за того, что для их изготовления требуются простые материалы, в основном это старые газовые баллоны.

См. эти довольно интересные инструкции по превращению газовых баллонов в дровяные печи:
http://www.instructables.com/id/CNG-tube-salamander-stove-salamandra-de-tubo-GNC/?ALLSTEPS
http:/ /www.instructables.com/id/Gas-bottle-log-burner/?ALLSTEPS
http://www.instructables.com/id/Gas-Bottle-Wood-Burner/?ALLSTEPS

Идеальный контекст
Распределение тепла ограничено пространством, в котором находится печь.
Благодаря малой тепловой массе печи помещение быстро нагревается, но также быстро и остывает. Поэтому он больше всего подходит для неустойчивого климата или для помещений, которые нуждаются лишь в кратковременном обогреве.

Эффективность
Газы, выходящие из дымохода, очень горячие, поэтому часть тепла уходит без использования, что делает печь не очень энергоэффективной. Изоляция камеры сгорания делает ее намного более энергоэффективной. Этот аддон не редкость на железных печах высокого стандарта.

Уровень сложности
Вообще легко сделать, если у вас есть навыки работы с металлом.

Необходимые материалы
Металл, железо, старые газовые баллоны, изоляционный материал, например, вермикулит (опционально)

Пример конструкции печи из переработанных материалов

Источник: Dw-fabriation

прохладная циркуляция воздуха!), Источник: http://www.fhtstoves.com/

Rocket Stove

Эффективное изменение формы металлической печи приводит к появлению ракетной печи; его основная характеристика – J-образная трубка. Самое нижнее отверстие этой J-образной формы функционирует как отверстие для кормления (см. рис. 2). 9Угол 0 градусов в трубе гарантирует, что тепло от древесины в загрузочном отверстии поднимается в камеру сгорания. Когда огонь горит, камера сгорания всасывает свежий воздух через загрузочное отверстие, исключая возможность обратной тяги.

Ракетные печи, как и нагреватели ракетной массы, представляют собой простую концепцию, которую можно легко настроить. Исходя из исходной конструкции, можно довольно легко создать вихрь внутри стояка для улучшения сгорания или способствовать созданию двойного (или дополнительного) сгорания со вторым входом воздуха.

Basic Rocket Stove, Источник: https://en.wikipedia.org/wiki/Rocket_stove

Идеальный контекст
Распределение тепла ограничено пространством, в котором расположена печь. Печь часто используется для приготовления пищи, потому что отопление направлено вертикально.

Эффективность
Чрезвычайно эффективен с точки зрения использования ресурсов благодаря геометрическому соотношению между загрузочным отверстием и камерой сгорания. Способен работать только с ломом древесины.

Необходимые материалы
Можно построить из недорогих материалов, таких как старые бочки, трубы, глина, кирпич и различные изоляционные материалы.

Уровень сложности
Вообще легко сделать, если у вас есть навыки работы с металлом.

Rocket Mass Heater

Kachenlofen обогреватель, Источник: http://bit.ly/2fTHhTU

Источник: http://naturalhomes.org/permahome/rocket-mass-heater-basics.htm

Нагреватель ракетной массы является продолжением ракетной печи, также имеет J-образное отверстие для подачи. Другим принципом этого нагревателя является U-образная камера сгорания, которая покрыта большой тепловой массой, такой как, например, земля, кирпичи или любой другой изоляционный материал. Кроме того, вытяжное отверстие изолировано, чтобы улавливать как можно больше тепла, которое передается на открытый воздух. Существуют творческие способы расширить конструкцию нагревателя ракетной массы, например, добавив скамейку, пересекаемую выхлопной трубой, чтобы создать огромную тепловую массу рядом с нагревателем.

В этом смысле ракетный обогреватель функционирует как традиционный каменный обогреватель, и его можно рассматривать и спроектировать как качельлофен – тип обогревателя, существующий веками, основанный на лабиринте каналов, через которые проходит тепло от огня, нагревая натянутую поверхность кладки постепенно.

Идеальный контекст
Распределение тепла ограничено пространством, в котором находится печь.

Наиболее подходит для сред с предсказуемым устойчивым климатом, так как они нагреваются с постоянной скоростью.

Эффективность
Чрезвычайно эффективен с точки зрения использования ресурсов и почти не загрязняет помещения. В случае со скамейкой в начале зимы потребуется несколько дней, чтобы согреться.

Необходимые материалы
Можно построить из недорогих материалов, таких как старые бочки, трубы, кирпич, глина и другие изоляционные материалы.

Уровень сложности
Уровень сложности зависит от сложности печи и используемого материала. Но это может быть довольно просто. Различные учебные пособия (найденные ниже) покажут вам, как создать их за несколько дней.

Конечно, есть много настроек и расчетов, которыми вы можете заняться самостоятельно, чтобы повысить эффективность систем отопления. Посмотрите этот урок, в котором, например, каменный обогреватель сочетается с ракетным двигателем. Посмотрите, как создать вихрь в своей печи, чтобы огонь дольше оставался в стояке, и тем самым повысить температуру горения, посмотрите, как создать двойное горение.

В заключение помните, что не менее важно, чем выбрать эффективную систему отопления, подумать о циркуляции тепла в вашем доме. Куда уходит тепло из дома и как сделать свой дом более энергоэффективным?

В настоящее время мы строим прототип ракетного обогревателя из старых огнетушителей и газовых баллонов, чтобы обогреть часть нашего помещения в Co-Lateral, а значит, скоро организуем мастерскую! Следите за нашей повесткой дня и нашей страницей в Facebook.

Вот где мы сейчас находимся с нашим прототипом ракетного нагревателя массы, слева будут питатель и стояк, поверх которых должно произойти второе горение, а справа труба, идущая вниз к дымовой трубе.

Помимо ракетных печей для отопления, мы применили их основные принципы и для других нужд. Посмотрите это видео и узнайте о нашей станции обжига, способе эффективного и экономичного обугливания древесины!

Источники

Металлические печи

http://www.floweringelbow.org/category/wood-stove/
Список руководств по самодельным обогревателям: http://theselfsufficientliving.com/12-homemade-wood-burning-stoves-and-heaters/

Ракетные печи и нагреватели ракетной массы

https://www.rocketstoves.com/
http://rocketstove.nl/rocket-stove/techniek/#toggle-id-1
http://www.dragonheaters.com/how-rocket-heaters-work/
http://blog.dragonheaters.com/category/flue-build-part-1/
http://www. instructables.com/id/How-to-build-a-Rocket-Mass-Heater/
http://www.ernieanderica.info/rocketstoves
https://www.rocketstoves.com/

Понравилось? Найдите секунду, чтобы поддержать наше исследование на Patreon!

20 проектов дровяной печи своими руками

Опубликовано: 15 декабря 2020 г. · Изменено: 30 июля 2021 г. от Allison · Этот пост может содержать партнерские ссылки · Этот блог приносит доход от рекламы

Дровяные печи намного эффективнее, когда речь идет о сжигании дров. Кроме того, они производят гораздо больше тепла. В этой статье вы узнаете, как построить переносную дровяную печь для дома. Это пара проектов на выбор.

Мы перечислили 20 самодельных дровяных печей, которые выглядят потрясающе и просты в изготовлении. Все дровяные печи, перечисленные в этой статье, вполне доступны по цене. Вы готовы сделать дровяную печь? Хорошо, начнем.

1. Дровяная печь своими руками

Возможно, вы не являетесь экспертом по металлу или не имеете каких-либо знаний в кузнечном деле, но если вы будете следовать этому руководству, результат будет успешным. Некоторые простые материалы, которые вам понадобятся для этой работы, — это лист мягкой стали толщиной 3 мм, и он не должен быть толще 6 мм.

Вам также понадобятся некоторые инструменты для работы, угловая шлифовальная машина, наждачная или газовая бумага, большой плоский напильник и т.д. Возможно, у вас нет промышленного оборудования для резки металла, которое выполняло бы работу быстрее и эффективнее, но вы можете импровизировать с напильником.

Щелкните, чтобы получить более подробную информацию

2. Дровяная печь своими руками, сделанная из металлолома

Если у вас есть металлолом, который вы планируете выбросить, самое время найти ему хорошее применение. Вы можете построить дровяную печь из этих обрезков, и она будет готовить для вас и согревать вас в холодные дни.

Вы потратите всего около 20 долларов на переработку отходов, которые у вас есть, другие материалы, которые вам понадобятся для отделки, — это сварочный аппарат для сварки электрода, печная краска и шлифовальные диски. Для этого руководства вы будете использовать пустой газовый баллон, если у вас есть другой цилиндрический металлолом, он тоже может подойти. Весь процесс прост и выполним, требуется время и терпение, чтобы получить правильную отделку.

Нажмите, чтобы получить более подробную информацию

3. Как построить дровяную печь-бочку

Для дровяной печи-бочки вам понадобится бочка, краска для барбекю, набор для печи, чугунная заслонка, но это необязательно, и комплект нагревательной плиты для бочковой печи, также необязательно. Во-первых, ваш ствол должен быть чистым и не иметь отверстий на корпусе, потому что вы будете создавать свои отверстия, через которые вы сможете контролировать тепло.

Одним из важных предметов, который вам необходим, является прочный очаг. Если бочка, которую вы имеете, не достаточно толстая, чтобы выдерживать высокую температуру, если металл бочки, который у вас есть, тонкий, тогда вам нужен прочный очаг, чтобы выдержать количество тепла, которое вы в него вкладываете. Соорудить очаг непросто, но очень возможно.

Щелкните, чтобы получить более подробную информацию

4. Как построить небольшую дровяную печь

Если вы ищете небольшую дровяную печь, которая не доставит вам неудобств и не займет много места в вашем доме, тогда это руководство для вас. держать пари. Вам нужно взять в руки небольшой старый баллон/баллон с пропаном и превратить его в небольшую дровяную печь. Прежде чем вы начнете использовать любой небольшой баллон с пропаном, если он у вас есть, вам необходимо перекрыть клапан и убедиться, что каждая молекула газообразного пропана находится вне этого баллона, так как газ пропан, независимо от того, насколько он мал, все еще может быть легковоспламеняющимся. Материалы, которые вам понадобятся, могут стоить вам около 20 долларов, если у вас их еще нет. Это обычная ручная циркулярная пила, молоток, рулетка, малярный скотч и грязь.

5. Самодельная дровяная печь из автомобильного диска

Ищете лучший материал вокруг себя, который можно использовать для изготовления дровяной печи? Тогда позвольте мне познакомить вас с этим методом автомобильных дисков. Нужны диски на 4 машины одинакового размера, крышка люка, рамы и чугун. Возьмите ручную циркулярную пилу, молоток, зубило, сварочный аппарат, и ваша дровяная печь будет готова через несколько часов.

6. Мини-печь на дровах своими руками

Это хороший способ сделать мини-печь без необходимости резать металл и сваривать железо. Вам понадобится черный цемент, песок, вода, пенопласт, железо и ведро. Вы также должны иметь комплект печи в резерве. Вы построите печь из цемента, измерите размер печи небольшим ведром и создадите свою мини-печь на дровах.

7. Умная дровяная печь «Сделай сам»

Смешайте цемент, возьмите ведра, чугун, пенопласт и все остальные предметы и следуйте инструкциям по сборке. Просто дайте цементу несколько часов, чтобы он затвердел. , вы получите отличную умную дровяную печь. Его легко носить с собой благодаря чугунной ручке, которая будет прикреплена к цементной форме до того, как она затвердеет.

8. Дровяная печь своими руками

Это красивая дровяная печь шириной 6 дюймов, высотой 6 дюймов и глубиной 8 футов. Это небольшой портативный компьютер, который можно поставить даже на стол. Сама печь изготовлена из коробки из мягкой стали толщиной от 3 до 8 дюймов. Еще одна пластина из мягкой стали была добавлена сверху стального ящика толщиной ¼ дюйма. Использовались винты с потайной головкой 6-32, что даже делает его прочным и долговечным.

Щелкните, чтобы получить более подробную информацию

9.

Дровяная печь-пирамида своими руками

Эта красивая дровяная печь-пирамида отлично подходит для использования на открытом воздухе, в походе или на рыбалке с семьей. Этот проект займет у вас день или больше, если вы не являетесь экспертом по металлу. Вам нужно разрезать металлические листы в форме треугольника, и вам может понадобиться найти компанию по резке металла, если у вас нет средств для их резки.

Щелкните для получения более подробной информации

10. Как сделать дровяную печь

Это может стоить вам денег, но отделка того стоит. Вам понадобится контейнер для столового серебра, который можно найти в Walmart примерно за 10 долларов, дымоход, инструмент Dremel, С-образные зажимы и другие стальные трубы и листы, которые будут использоваться для ножек контейнера для столового серебра.

Щелкните, чтобы получить более подробную информацию

11. Как построить деревянную печь

Деревянная печь из металлических листов с дымоходом – это именно то, что вам нужно. правильное руководство, которое может помочь. Для этого проекта вам понадобится несколько металлических труб, прочная железная цепь, круглый кусок стали, толстый, шероховатый, чтобы выдерживать тепло, и 1 целый день для работы.

Щелкните для получения более подробной информации

12. Дровяная печь своими руками

Когда у вас будут готовы материалы, можно начинать. Во-первых, вам понадобятся кирпичи, черный цемент, вода, широкое ведро, глина, мастерок для цемента, плоский мешок для мешков, железное колено трубы и эскиз того, как будет выглядеть дровяная печь, просто что-то для работы. Это просто, легко и требует меньше времени для создания.

13. Бездымная дровяная печь своими руками

В отличие от некоторых дровяных печей, эта дровяная печь не образует дыма и проста в сборке. Двумя основными ингредиентами являются цемент, кирпичи и глина. Это займет у вас 24 часа, чтобы цемент схватился и стал достаточно твердым. Чтобы сделать его бездымным, вам понадобится толстое колено из стальной трубы и труба длиной от 6 до 10 футов, которая будет действовать как дымоход для отвода дыма из внутреннего отсека печи.

14. Как сделать дровяную газовую плиту

Дровяная газовая плита не означает, что вы будете использовать газ для ее топлива, это просто означает, что верхняя часть дровяной плиты будет выглядеть как газовая. Для этого руководства вы будете использовать 2 банки, любые пустые банки из-под еды, размер зависит от вас, но одна должна быть меньше другой. Остается только ручная дрель, металлическая сетка в качестве подставки.

15. Дровяная печь своими руками за 5 долларов

Стоимость всех предметов, которые вы приобретете для этого проекта, не превысит 5 долларов. Некоторые предметы, которые вам понадобятся, это баллон с пропаном на 1 фунт, 4 болта / гайки, припой из оловянной проволоки, паяльная лампа, дрель, 3 секции медной трубы, и ваша дровяная печь будет изготовлена. Вы можете использовать некоторые из этих инструментов дома, даже лучше, это поможет снизить затраты. Танк будет небольшим и портативным, его можно будет легко носить с собой.

Щелкните, чтобы получить более подробную информацию

16. Дровяная печь для походов своими руками

Идеальная легкая дровяная печь для кемпинга, рыбалки или похода на выживание, которую можно носить с собой в рюкзаке, чистить и использовать. столько раз, сколько вы хотите, пока он не начнет ржаветь и не станет хлипким. Для их изготовления понадобятся 4 маленькие канистры из нержавеющей стали, расширяемый металл, 4-дюймовый сосновый шпунт и канавка. Это может гореть только около 21 минуты, прежде чем раскалится докрасна, если вы используете небольшие кусочки мягкой древесины.

Нажмите, чтобы узнать подробнее

17. Дровяная печь своими руками

На этом изображении выше вы уже знаете, что для его изготовления вам понадобятся 2 автомобильных диска, может быть, даже три, но третий будет полностью вырезан с помощью небольшого кусок слева, чтобы направить пламя. Вам также понадобится круглая сетка для гриля из нержавеющей стали, которая должна входить в ободья автомобиля. Также приобретите аэрозольную краску «Эмаль по металлу» любого цвета. Для остальной работы потребуется сварочный аппарат, мощная ручная циркулярная пила, и вы можете сделать потрясающую дровяную печь, которая также может работать как гриль-барбекю.

Нажмите, чтобы узнать подробности

18. Дровяная печь своими руками

Возьмите много толстых металлических листов, большой ручной нож для резки жести, молоток, чугун, долото и другие инструменты для металлообработки. Этот проект требует большого опыта работы с металлом, будет сложно, если у вас его нет, но, в конце концов, дровяная печь — это прочная печь, которая может выдерживать высокий уровень тепла в течение длительного времени.

19. Дровяная печь из кирпича своими руками

Зайдите в любой ближайший хозяйственный магазин и купите более 50 кирпичей разных размеров, если у вас их нет дома, даже лучше. Также возьмите цемент, мастерок, 1 колено стальной трубы, ручную циркулярную пилу и широкую строительную плитку. Этот проект займет почти 2 дня, потому что вы будете использовать много цемента в разных углах, и вы должны дать ему высохнуть, прежде чем перемещать его для отделки.

20. Походная дровяная печь своими руками

Это излюбленное место для кемпинга, оно маленькое, легкое, эффективное и может работать в течение длительного времени при постоянном нагреве.
