Уголок металлический. Виды производства и использования уголка

Металлический уголок имеет Г-образную форму и две полки, расположенные перпендикулярно друг другу. Его широко применяют в строительстве, легкой и тяжелой промышленности. Уголки производят при помощи горячей прокатки и холодного загибания. Эти изделия бывают с равными (ГОСТ 19771 и 8509) и с разными (ГОСТ 19772 и 8510) по размеру полками.

Характеристики профиля зависят в основном от состава стали, длины продукта, варианта изготовления и габаритов. Холодногнутые уголки отличаются скругленным внешним углом. Их горячекатаные аналоги имеют в этом месте четкие грани, образующие 90 градусов. Далее рассмотрим основные параметры, по которым различается Г-образный профиль.

Неправильно подобранный уголок может привести к обрушению подобной конструкции

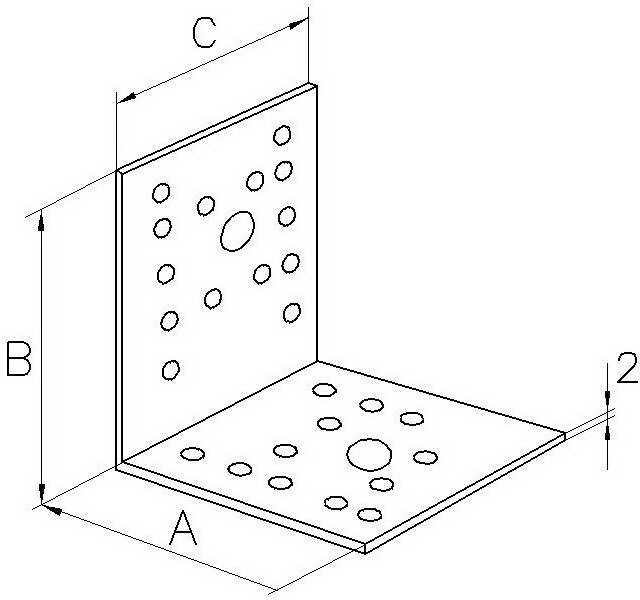

По каким характеристикам различают металлические крепежные уголки

Заказывая металлоизделия, необходимо свериться с их параметрами в нормативных документах. Для уголков основными характеристиками являются:

• Форма. Это изделия с равными и разными полками.
• Точность прокатки. Она бывает обычная и высокая.
• Способ производства. Уголки бывают холоднокатаные, холодногнутые и горячекатаные.
• Радиус внутреннего и наружного закругления. Для гнутого уголка учитывается степень искривления.

Характеристики Г-образного профиля зависят также от марки стали и способов обработки изделия. При необходимости его можно сделать устойчивым к коррозии, химикатам, перепадам температур и другим негативным факторам.

Длина

По протяженности уголков длина делится на:

• Мерную. Длина уголков от 6 до 12 метров. В отдельных случаях можно заказать и больше.
• Немерную. Обычно у уголков любая длина. В основном варьируется от 4 до 12 метров.
• Кратную мерную от 4–12 метров. Может изменяться на величину погрешности, указанную в государственном стандарте.

Для металлических уголков с равными полками длина регламентируется ГОСТ 8509 со всеми допустимыми отклонениями.

Соотношение полок

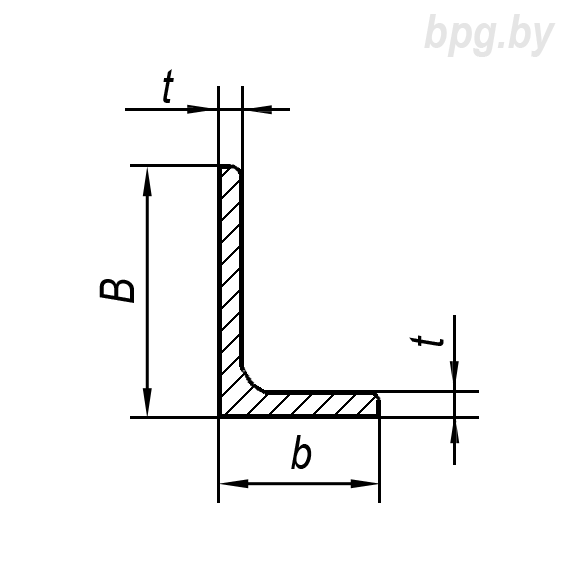

У равнополочных металлических уголков размер полки варьируется от 20 до 200 миллиметров. Толщина стенки – не более 35 миллиметров. Такие изделия сочетают в себе легкость и высокую прочность в продольном сечении. Равнополочные уголки легко монтировать разными способами, сверлить, гнуть и сваривать. Поэтому они так востребованы, в том числе в машиностроении.

Неравнополочные уголки имеют одну полку размером от 16 до 150 миллиметров, а вторую – от 25 до 200 миллиметров. Толщина их стенки колеблется от 2 до 15 миллиметров. Такие изделия хороши для решения специфических задач. Прочность их в основном зависит от толщины стенок. Чем она больше, тем больше металла расходуется. При необходимости можно проводить цинкование неравнополочных уголков. Так они будут невосприимчивы к влажности и воздействию широкого диапазона температур.

Способ производства

При изготовлении металлического крепежного уголка применяется сталь нормальной, повышенной и высокой прочности. В зависимости от назначения изделий она может быть легированной, углеродистой, оцинкованной и нержавеющей. Последние два вида применяются при использовании уголков в особенно жестких условиях. Из-за разницы марок стали и сплавов, которые входят в основу изделия, цена за погонный метр металлического уголка одного размера может отличаться. Г-профиль производят методами холодной и горячей прокатки, а также холодной гибки. Разберем каждый из этих способов подробнее.

• Самый популярный вид уголка – горячекатаный. Его изготавливают из цельнометаллической заготовки, которую предварительно раскаляют. Так структура металла меняется и ему легче придать нужную форму. Для этого раскаленный полуфабрикат прокатывают через валки под давлением. Материал заготовки выбирают согласно сфере использования конечного изделия. После прокатки, остывания и обработки уголки проверяют на соответствие стандартам.
• Гнутый профиль получают на гибочных станах. Более легкий уголок производят методом холодной гибки. Так структура металла не меняется. После горячей гибки металлический крепежный уголок становится более тяжелым. Заготовками для таких изделий выступают металлические листы или полосы. Гнутые уголки отлично противостоят динамическим нагрузкам, обладают повышенной вязкостью и небольшими отклонениями от стандартных габаритов.

Для чего нужны металлические уголки

Г-образный профиль используют во многих сферах наряду со швеллерами, двутавровыми балками, трубами и другим прокатом. Например, горячекатаные изделия с толстыми стенами применяют для создания конструкций, испытывающих повышенные нагрузки. Холодногнутые уголки являются сравнительно тонкостенными. Поэтому из них делают мебель, полки, каркасы и различные изделия, которые особенно не нагружаются. Рассмотрим применение металлических уголков по основным отраслям.

Строительство

При возведении монолитных зданий и вспомогательных объектов стальные уголки незаменимы. Ими укрепляют несущие конструкции, подвергающиеся периодическим и постоянным нагрузкам. Для этого используются изделия из низколегированной стали. С помощью уголков собирают армирующие конструкции, а также укрепляют подоконники, двери и окна. Секрет популярности уголка в строительстве – высокая прочность при малом весе.

Интерьерный дизайн

Г-образный профиль с разной длиной полок – основа для арочных конструкций. С помощью уголков также собирают короба и ниши из гипсокартона. Алюминиевые и нержавеющие аналоги применяют, чтобы защитить углы конструкций и стыки от повреждений.

Машиностроение

Металлические уголки используются повсеместно при сборке автомобилей, вагонов, а также военной и другой техники. Они являются компонентами для:

• Станин приборов.
• Кожухов проводки.
• Деталей бытовой техники.
• Электромеханических установок.

Особенно популярны изделия из стали 09Г2С. Из них делают болтовые и сварные конструкции.

Сборка мебели

Уголки с разными и одинаковыми полками являются несущими и одновременно направляющими элементами для крупных стеллажей и полок, рассчитанных на тяжелые грузы. Металлический профиль дополнительно обрабатывается грунтовкой и краской, чтобы обеспечить его устойчивость к коррозии и другим негативным воздействиям. Кроме того, металлические крепежные уголки соединяют элементы каркасов корпусной мебели. В основном для этого применяются гнутые изделия. Ведь в них сочетаются достаточная прочность и небольшой вес.

Сборка виадуков и других подобных конструкций – еще одна сфера применения уголков

Итоги

Вне зависимости от типа металлических уголков, их лучше приобретать у проверенных производителей, соблюдающих стандарты ГОСТ. Иначе конструкция может не выработать положенный срок, а средства будут израсходованы напрасно. Поэтому лучше не экономить и всегда проверять соответствие профиля нормативам.

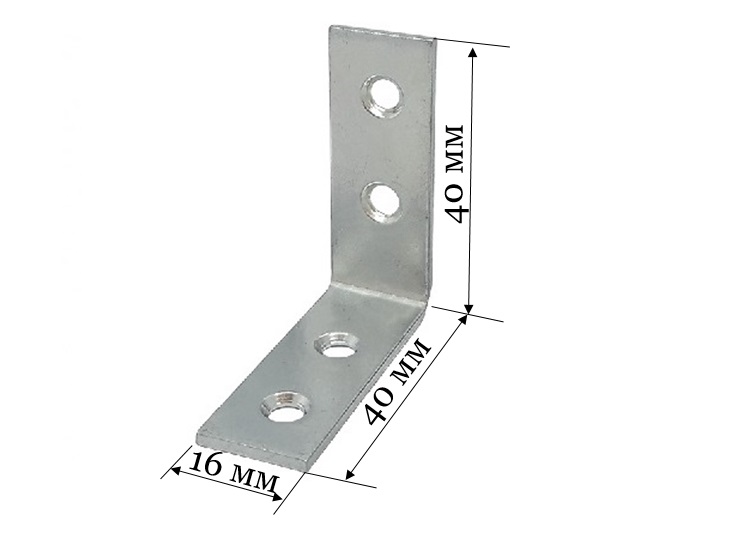

При необходимости можно заказать металлический уголок для нестандартных задач. В этом направлении популярностью пользуется изделие размером 25 на 25. За счет перфорации граней увеличивается адгезия уголка и уменьшается вес. Это позволяет облегчить конечную конструкцию. Такие особенности подходят для сборки опор мостов, усиления несущих балок, строительства заграждений, фиксации труб и т. д. Главное – не забыть рассчитать нагрузку на профиль и оптимальную точность изготовления перед покупкой.

Размеры металлического уголка – ГОСТ

Металлический уголок – изделие, широко используемое в промышленности, при строительстве зданий и сооружений, а также в других областях народного хозяйства. Благодаря особой конструкции этот вид проката имеет повышенную жесткость и может применяться для сборки каркасов с большим запасом прочности. Представляет собой уголок длинное стальное изделие, в сечении напоминающее букву «Г». Существует всего два его основных вида: равнополочный и неравнополочный. В первом случае ширина «полок» у изделий одинаковая, во втором — разная. Размеры металлического уголка, его вес и вид применяемого для изготовления материала регулирует ГОСТ.

Классификация

Равнополочные и неравнополочные уголки могут быть:

Первая разновидность отличается повышенной прочностью. Такой уголок обычно используется при возведении металлоконструкций, подвергающихся повышенным нагрузкам. Гнутые уголки являются наиболее популярными. Используются они повсеместно. Изготавливают их методом изгиба полос стали на специальном прессовальном оборудовании.

Также эти металлические изделия классифицируются на:

• стандартные;

• высокой точности.

Первая разновидность маркируется буквой «В», вторая – «А».

Длина металлического уголка

По этому параметру изделия классифицируются на мерные и немерные. Также существует уголок кратной длины и ограниченной. Мерные изделия могут иметь длину 6, 7, 9, 10, 11 или 12 м. Стоимость их зависит от веса (т. е. потребитель платит не за единицу изделия, а за общий вес покупки либо, в крайнем случае, за метраж). Немерный уголок может иметь любую длину. В данном случае этот показатель варьируется в пределах от 4 до 12 м. Чаще всего стройматериалы этого типа имеют не слишком большую длину, так как часто представляют собой просто обрезки мерных изделий.

Иногда при изготовлении разного рода каркасов, несущих конструкций и т. д. требуется, чтобы размеры металлического уголка были нестандартными. В этом случае потребитель имеет возможность заказать изделия длиной более 12 м.

Погрешности длины

Помимо всего прочего, ГОСТ регулирует и предельные отклонения уголка по этому параметру. Последние не должны быть более:

• 30 мм для уголка длиной 4 м;

• 40 мм для изделий до 6 м;

• 70 мм для уголка длиной от 6 до 12 м.

По требованию заказчика эти параметры могут быть изменены в сторону большей точности (40 мм для изделий 4-7 м плюс 5 мм на каждый метр длины свыше 7 м). ГОСТы регулируют не только размеры уголка металлического равнополочного и неравнополочного, их вес и предельные отклонения, но и степень их кривизны. Ведь качественные изделия обязательно должны быть ровными. Максимальное значение кривизны уголка по ГОСТу не должно превышать 0.4% от длины. По требованию заказчика предприятия, занимающиеся выпуском металлопроката, изготавливают изделия с кривизной не более 0. 2% длины. Перекручивания уголка по направлению вокруг оси ГОСТ не допускает.

Ширина полок и вес

Какие же, собственно, может иметь уголок металлический размеры? ГОСТ регулирует прежде всего соотношение ширины полок этих изделий, их толщину и вес. Первый показатель варьируется в пределах от 20 до 200 мм. Толщина изделий может достигать 16 мм. Каким именно должно быть соотношение ширины полок и веса 1 погонного метра изделия, смотрите в таблице ниже.

Ширина полки (мм)	Толщина стали, использованной для изготовления (мм)	Масса (кг)
30	3-4	1.36-1.78
35	3, 4 или 5	1.6, 2.1 или 2.58
40	3-5	1.85, 2.42, 2.98
50	3, 4, 5, 6	2. 32, 3.05, 3.77
70	4.5, 5, 6, 7, 8	4.87, 5.38, 6.39, 7.39, 8.37

Выше представлены соотношения значений для равнополочных изделий. Как видите, при одинаковой ширине полок толщина их может быть разной. Соответственно меняется и вес изделия. Размеры уголка металлического неравнополочного, вернее, ширина его «полок», также могут варьироваться в пределах 20-200 мм. Соотношение этого параметра и веса изделий в данном случае регулируется ГОСТом и указывается в специальных таблицах.

Марки стали

Прочность металлического уголка зависит не только от способа его изготовления, толщины и ширины полок. Оказывает влияние на этот параметр и то, какой именно материал был использован для изготовления изделия. Делают уголок из следующих видов стали:

В первом случае используются марки металла, эксплуатационные характеристики которых регулируются ГОСТ 380-88. Качество низколегированных сталей, используемых для производства уголка, определяет ГОСТ 19281-89.

Самые популярные размеры металлического уголка

Наиболее востребованной продукцией этого типа являются изделия гнутые из черного металла марки «В». Этот вариант стоит дешевле уголка из нержавеющей стали класса «А». При этом такие уголки меют достаточный запас прочности для того, чтобы из них можно было собирать долговечные и надежные конструкции.

Какие же наиболее востребованные размеры металлического уголка? 40 х 40 мм, 50 х 50, 70 х 70 и 100 х 100 мм — такая ширина полок является самой популярной. Первый вариант изделий, к примеру, может использоваться для изготовления навесов, беседок, лавочек, уличных столов и т. д. Для не слишком ответственных конструкций такой уголок имеет достаточный запас прочности.

Изделия 50 х 50 мм могут применяться при сборке заборов, ворот, решеток, небольших детских качелей и т. д. Используют этот материал и в машиностроении, а также при сборке ж/д вагонов. Размеры металлического уголка 50х50х5 мм или 50х50х6 мм позволяют собирать разного рода каркасы, испытывающие небольшие нагрузки. В других случаях может использоваться менее прочный вариант 50 х 50 х 3 или 50 х 50 х 4 мм. Такой уголок весит больше, а поэтому и стоит дешевле.

Оцинкованный стальной уголок

Очень часто металлопрокат этого типа используется для сборки металлоконструкций, в процессе эксплуатации подвергающихся негативному воздействию влаги. Поскольку обычная сталь подвержена коррозии, в этом случае чаще используется особый вид металлического уголка — оцинкованный. Стоит этот вариант довольно-таки дорого, но даже в самых сложных условиях может прослужить десятилетия. Размеры металлического уголка этой разновидности (ширина и толщина полок) бывают такими же, как и у обычного.

Изготавливаются изделия этой разновидности чаще всего из углеродистой стали. Цинкование при этом может производиться несколькими способами. При простом погружении уголка в расплав получаются изделия с толщиной защитного слоя в 150 мкм. Иногда оцинковку проводят и во вращающемся герметичном контейнере при высоких температурах. В этом случае цинк проникает в верхний слой стали и, хотя толщина его слоя также равна 150 мкм, держится гораздо лучше. Также покрываться этим металлом сталь может методом напыления. При этом имеется возможность наносить гораздо более толстый слой цинка — до нескольких миллиметров.

Ударопрочные угловые щитки Bullnose — Защита углов

• Описание
• 70 стандартных цветов
• Техническая информация

Угловой щиток 90° Bullnose для закругленных углов



Гибкое действие поглощает удары. Изготовлен из прочного алюминиевого фиксатора и жесткого винилового защитного кожуха. Не подходит для стандартного острого угла 90°.

Характеристики:

• Крылья 3 дюйма
• Радиус 15/16″ для закругленного угла
• Заглушки в комплекте
• Класс огнестойкости А
• Сравнительная таблица производителей

Стандартная длина: 4, 8, 9, 10 и 12 футов

Толщина материала: винил 0,080″, алюминий 0,062″

Информация LEED

Предупреждение для клиентов из Калифорнии: Посетите веб-сайт штата Калифорния: www. P65warnings.ca.gov для получения дополнительной информации о Предложении 65. Этот продукт может подвергать вас воздействию химических веществ, включая 1,3-бутадиен, который, как известно штату Калифорния, вызывает рак. или токсичность для развития .

Выберите из 70 цветов Wallguard.com для поручней, настенных ограждений, угловых ограждений и стеновых панелей толщиной 0,040″/060″. Лист 0,030″, указанный в жирный (включая все Terra Tones) доступен без требований к минимальному заказу. Другие цвета доступны, но с минимальным заказом. Цвета Ready to Roll отмечены значком .

Пемза	Ириска	Тутовый шелкопряд	Жемчуг	Синий лед
Белый Дувр	Капучино	Пшеница	Кафе с молоком	Вудлендс
Белый	Лен Белый	Белый Миссия	Белый песок	Яичная скорлупа
Фарфор	Шампанское	Слоновая кость	Монтерей	Шабли
Бежевая пустыня	Доски	Песок пустыни	Желто-коричневый	Песок Мохаве
Серо-коричневый	Гарвард Грей	Коричневый хаки	Кессон	Мокко
Шиншилла	Кость	Серебристо-серый	Жемчужно-серый	Серый
Бледно-желтый	Шафран	Коричневый	Английская роза	Имбирная приправа
Черный	Экрю	Рассвет	Викторианская роза	Лавандовый вереск
Морская пена	Зеленый шалфей	Бледный нефрит	Бирюзовый	Синяя буря
Синий туман	Синий Виндзор	Синяя птица	Алексис Блю	Бриттани Блю
Грот	Зеленый охотник	Кордован
Из-за ограничений различных разрешений экрана компьютера отображаемые цвета могут различаться. При выборе запрашивайте фактические цветовые чипы или образцы.  Запрос цветов

Технический паспорт 2310 (PDF) (2310.pdf, 788 КБ) [Скачать]

Инструкции по установке 2310 (2300-2305-2310-2315_Installation.pdf, 205 КБ) [Скачать]

Технические характеристики 2310 (2310_0y8c-7p.pdf, 84 Кб) [Скачать]

Информация LEED для 2310 (MR_Credit_4.1_and_4.2_for_2310.pdf, 26 КБ) [Скачать]

Листовой металл — Варианты разгрузки углов

Опубликовано 4 марта Дэйвом Брейнером, инженером по производственным решениям компании Synergis
Чего можно ожидать от гнутого угла листового металла? Как это будет выглядеть и как их настроить? Сегодня я приведу несколько примеров сгибания углов и того, как они выглядят на развертке и модели со сгибом.
Я начну с того, как изменить зазор между двумя фланцами. Материал , который я использую, представляет собой нержавеющую сталь 11GA, толщина которой обычно составляет 0,125 дюйма. По умолчанию в нашем правиле Gap установлен на толщине материала.
Если вы хотите закрыть этот зазор для облегчения сварки, вам нужно только ввести расстояние под интервалом Зазор шва . В этом случае я введу 0,01 дюйма.

На вкладке «Угол» есть несколько параметров для пересечения 2 и 3 изгибов. Я рассмотрю несколько из каждого и покажу результаты.

2 Переход сгиба

Скругление – Снятие углов, определяемое круглым вырезом в плоскости слева. Вырез имеет центр, расположенный на пересечении линий сгиба. Ниже приведены два вида сложенного угла.



Квадрат — рельефная форма с квадратным вырезом и центром на пересечении двух линий сгиба.





Надрыв — рельефная форма, определяемая на плоскости путем удлинения краев полки до их пересечения. Назван из-за разрушения материала, вызванного разрывом в зоне изгиба в сложенной модели.



Размер снятия напряжения в углу

Для пересечения с двумя изгибами, например квадратного или круглого. Когда любые две полки или контурные полки встречаются в углу с 2 изгибами, применяется параметр CornerReliefSize . Этот параметр устанавливает расстояние между фланцами. CornerReliefSize определяется правилом обработки листового металла, для которого значение по умолчанию равно 4-кратной толщине, указанной ниже. 2 X Толщина показана после.




Пересечение 3 сгибов

Используйте этот параметр, чтобы задать снятие напряжения угла по умолчанию, которое будет отображаться в развертке при пересечении 3 сгибов.
Примечание: Модель в сложенном виде не отображает выбранный вариант рельефа.

Без замены Как указано, в развертке не производится замена геометрии «как смоделировано».



Пересечение Форма подрезки угла, определяемая на плоскости путем удлинения и пересечения краев полки.



Полное скругление Форма подрезки угла, определяемая на плоскости путем удлинения ребер полки до их пересечения и последующего размещения скругления, касательного к линиям касания зоны сгиба. Радиус, скорее всего, будет больше, чем результат, полученный при использовании параметра «Скругление с радиусом».


Скругление с радиусом Форма затыловки угла, определяемая на плоскости путем удлинения ребер полки до их пересечения и последующего размещения касательного скругления заданного размера. Радиус, скорее всего, будет меньше, чем при использовании опции Full Round. При использовании формы рельефа Скругление с радиусом доступно поле размера. По умолчанию установлена ​​толщина.

Вам может потребоваться немного проб и ошибок, чтобы получить желаемый изгиб угла, но есть много вариантов, которые помогут вам принять решение.
