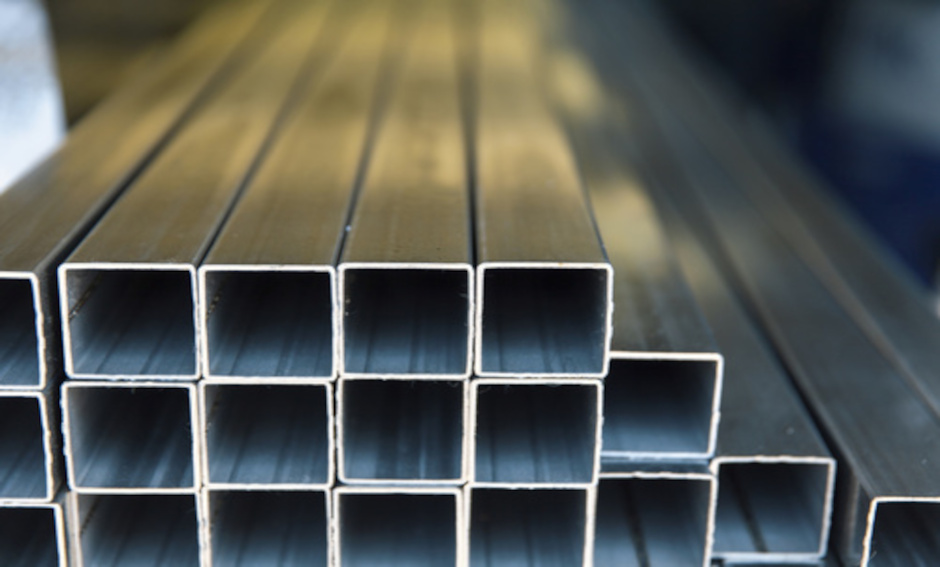

Металлический профиль квадратного сечения

Самым востребованным конструкционным материалом при частном строительстве остаётся металлический профиль. Его используют при возведении временных конструкций, для забора, для строительства перекрытий и простенков, для гипсокартона и для сайдинга, область применения металлопрофиля чрезвычайно широка, а сегодня мы рассмотрим особенности применения профиля квадратного сечения, цены и основные характеристики.

Содержание

  1. Виды металлических профилей, цена
  2. Область применения квадратного профиля
  3. Преимущества и недостатки профильных квадратных труб
  4. Материалы и технология производства квадратного профиля

Виды металлических профилей, цена

В зависимости от типа профиля и стали, из которого он изготовлен, а кроме того, от способа изготовления, цена может быть совершенно разной и на неё влияет не только размер квадрата. Ниже мы привели примерные цены по Москве на лето 2016 года для нескольких типоразмеров. Металлический профиль квадратного сечения может продаваться как на вес, так и по погонным метрам, от этого также зависит его цена.

Кроме профиля квадратного сечения широко применяются и круглые трубы, цельнокатаный профиль, а особо популярен лёгкий оцинкованный профиль сложной формы для гипсокартона, для сайдинга. Его производят из тонкой горячекатанной стали, а ассортимент спецпрофиля для гипсокартона чрезвычайно широк. Тем не менее вернёмся к квадратному металлическому профилю.


Область применения квадратного профиля

Квадратный профиль применяется в частном строительстве для сооружения опор, колонн, как арматура для бетонирования ж/б конструкций, башен и вышек. Кроме того, определённый типоразмер позволяет строить каркасный дом из квадратного профиля, а такое разнообразие в применении определяется удобством монтажа и фиксации к прокату других элементов конструкции, упрощает сварочные работы. В некоторых случаях квадратный профиль может стать альтернативой силовым балкам — швеллерам и двутаврам, уголку.

Кроме этого, профиль квадратного сечения как нигде востребован в сельском хозяйстве для сооружения теплиц и парников, тепличных комплексов, сооружений для домашних животных и для хранения кормов и удобрений. При обустройстве приусадебного участка также сложно обойтись без квадратного профиля, поскольку его используют не только для строительства заборов и ограждений, но и для лёгких беседок, навесов, ворот и металлических дверей.

Металлоёмкость любой конструкции сильно влияет на её конечную цену и вес, а вес в свою очередь, может повлиять на конструкцию фундамента, к примеру. Как раз квадратный металлопрофиль способен снизить металлоёмкость любой конструкции на 25%, при этом сохранив жёсткость, прочность и стойкость на изгиб и кручение, сравнимые с показателями цельного металлического бруса. Ещё один плюс металлопрофиля квадратной формы в том, что его жёсткость можно регулировать не только с помощью подбора ширины стороны квадрата, но и толщиной стены.

Ещё одна хорошая сторона такого профиля в том, что его проще складировать и транспортировать — он занимает меньше места по сравнению с круглыми трубами, занимает при хранении минимальный объем, что сказывается и на цене транспортировки. Также важно, что при антикоррозионной обработке или при декоративной окраске такие профиля проще и экономнее. А типичный недостаток профильной квадратной трубы — подверженность коррозии, поскольку изготовлена она обычно из чёрных недорогих металлов. Есть, конечно, и оцинкованные профиля, но и х цена может вырасти вдвое, а то и втрое в зависимости от толщины слоя антикоррозионной обработки.

Материалы и технология производства квадратного профиля

Обычно профильный квадрат изготавливают одним из двух способов — сварным или бесшовным. Самый распространённый профиль получают при помощи стального шва. Технология производства, её схема, показана на рисунке, а процесс включает в себя несколько этапов:

  1. Подготовка полуфабриката, металлоленты определённой толщины, которая будет формировать стенку профиля.
  2. На формовочном станке формируют профиль круглой формы.
  3. Токами высокой частоты проваривают полученный шов.
  4. Проводят промежуточную проверку качества сварного шва, отбракованные изделия восстановлению не подлежат.
  5. Формирование на специальном прокатном станке квадратного профиля.
  6. Снятие внутренних напряжений температурными воздействиями.
  7. Распиловка профиля на мерные куски необходимой длины.

Бесшовные трубы считаются более качественными, но и более дорогими. Они изготовлены на специальных станках путём волочения из цельнометаллической заготовки квадратного профиля.

В зависимости от качества металла, профиль может быть класса А или класса В. В первом случае у профиля нормированы только физические качества металла и линейные размеры профиля, во втором — ещё и химический состав металла. Профиль группы В используется обычно в химической промышленности, а также в пищевой промышленности и фармакологии.

Профильная труба: вес, размеры, виды


Трубы из профиля сами собой представлены изделием, в котором имеется плоскость с внутренней стороны с сечением, которое отличное от круглой формы. В таких строительных изделиях сечение может быть овальной формы, квадратной или же прямоугольной.

Естественно, как каждое изделие у профильных трубопроводов имеются свои размеры, которые различны по величине сечения, толще стенок, длины отрезка по которому перерезано изделие.

Содержание

  1. Особые факторы производства профильных трубопроводов разнообразных размеров
  2. Положительные стороны применения труб из профильных листов и заготовок
  3. Разновидности профильной трубы
  4. Какие особые свойства имеет профильное трубчатое изделие, а также, какова сфера её применения?
  5. Основные физические и механические свойства профильных трубчатых продуктов производства

Особые факторы производства профильных трубопроводов разнообразных размеров

Трубы, выполненные из профиля, производят из такого изделия, которые имеют круглую форму сечения. Размер данного вида производственных конструкций можно определить по тому, какой нагрузке будет поддаваться готовое изделие.

Производится такая работа таким образом: готовое изделие с нужным размером применяют в виде заготовки, затем необходимая форма делается при помощи специализированной деформации, которая может быть горячего или холодного вида. Для того чтобы крепко зафиксировать крепление следует применить сварочный шов и затем обработать готовую продукцию.

таблица весов профильных прямоугольных труб

Основные способы производства профильной заготовки для конечной конструкции квадратной формы:

  1. При помощи специализированных готовых арматур, имеющих круглое сечение. При применении данного метода изделие из профиля сжимается со всех существующих сторон, таким образом, в конечном итоге, выходит квадратная форма профильного изделия. Размерные параметры таких труб меняются в зависимости от исходного диаметра.
  2. Металлический лист режут на последующие заготовки, следом производятся сечения как для изготовления коробочки и затем с помощью спаивания швов эти разрезы «сшиваются» между собой на выходе получая готовое изделие.
профильная труба гост

Положительные стороны применения труб из профильных листов и заготовок

Трубы из профиля хорошо себя зарекомендовали за счёт своих многочисленных положительных качеств:

  • трубки из профиля даже при маленьких нагрузках практически не портится и не деформируется;
  • профильную трубу можно приобрести за невысокую стоимость, так как при её производстве не затрачивается больших средств на её изготовление;
  • данный вид трубы имеет маленький вес;
  • из профильных труб можно соорудить конструкцию любой сложности и процесс конструкции займёт минимальное количество времени и минимум затраты сил;
  • также следует отметить высокую прочность данного вида изделий, а также устойчивость к всевозможным внешним факторам.

Размерные параметры данного производственно изделия изготовленной из профиля при производстве колеблются в зависимости от того где и для чего данная труба будет применяться в дальнейшем. Следует отметить, что некоторые марки профильных трубопроводов имеют устойчивость даже к соленой воде и самым суровым переменам климата.

Разновидности профильной трубы

По форме такие изделия из профиля могут быть такими:

  • прямоугольной формы;
  • формы квадрата;
  • овальной формы;
  • овальная форма с плоскостью.

Каждый вид применяется в различной сфере и для различных видов работ. Например, последний вид трубчатых изделий имеет хорошую гибкость, за счёт данного фактора такие изделия очень часто применяют в отрасли мебельной промышленности, а также при помощи таких труб существует возможность выполнения разнообразных элементов декора для интерьера.

Трубы, имеющие квадратную или же прямоугольную форму, выполняются в таких размерах, чтобы их можно было выгодно использовать при постройке конструкций, которые будут находиться на ровной плоскости. Зачастую именно такие виды изделий из профильных заготовок используют как строительную арматуру для специальных видов конструкций.

Также профильная прямоугольная труба 60х40 может использоваться для производства мебели, поскольку, с одной стороны, она легкая, с другой стороны, способна придать мебели необходимую прочность. Для целей производства мебели трубу обрабатывают антикорозийным составом и покрывают порошковой краской.

Какие особые свойства имеет профильное трубчатое изделие, а также, какова сфера её применения?

Основными физическими показателями для труб являются прочность на изгибе, небольшой вес, сопротивление нагрузкам которым подается труба.

За счёт такой особенности труба из профиля имеет очень широкое применение в строительстве, при производстве мебели, а также в машиностроении.

В строительной отрасли трубы из профиля зачастую применяют для постройки несущих конструкций, опор для поддержания стен, а также данные трубы зачастую применяют для укладки кабелей.

Трубные изделия прямоугольной и квадратной формы в основном используют для постройки каркасов. Такие продукты производства имеют маленький вес, хорошую прочность, а также различные размерные параметры за счёт чего могут быть использованы практически везде. Именно такие трубы являются самыми продаваемыми на рынке для потребителя.

Для того чтобы между собой соединить элементы для получения финального результата нужно применить один из данных методов:

  1. Использовать любой вид сварочного шва;
  2. Применить винтовое соединение.

Основные физические и механические свойства профильных трубчатых продуктов производства

Такие изделия, как профильные ресиверы используют также в виде бруска из металла, который имеет четыре степени жесткости и маленький вес за счет, которого не меняются функциональные возможности данных изделий и тем самым труба может быть применена в любых видах строительных работ.

При перегибании такого бруска основная нагрузка падает на края заготовки, за счёт чего брус из металла не деформируется и не разрушается. За счёт этого такие трубы имеют очень высокий спрос.

За счёт небольшого веса по отношению массы самой профильной заготовки может производить довольно ощутимую экономию материалов для опоры, то есть появляется прямая возможность любым образом усложнить или усовершенствовать конструкцию. Зачастую данные производственные продукты из профиля изготавливаются из стальной заготовки, но если того требует конструкция они могут быть произведены и из другого материала.

При выборе профильного ресивера для любых конструкций изначально нужно хорошо ознакомиться с его качеством.

Определение основного веса, какого-либо размерного ряда профильных изделий есть возможность найти в специализированных таблицах. После этого проверив реальную массу изделия трубы из профиля можно выяснить, нормального ли качества, оказывается данная труба. Если же вес не будет достигнут и будет меньше положенного, то значит, что, при производстве производитель добавил меньшее количество нужного материала и таким образом, ухудшил качество готовой продукции.

Square Hollow Structural Sections — HSS

Добавьте структурные сечения в свою модель Sketchup с помощью расширения Enginering ToolBox

  • 1 дюйм = 25,4 мм

Для полной таблицы3 поверните экран 900!

Номинальный размер 3) Вес Толщина стенки B/T 1) H/T 1) .0021 2) I 1) S 1) R 1) Z 1) ТОРИОНАЛЬНАЯ ПЕРЕВОДА
J		 Торсионная константа.
(in x in x in) (lb f /ft) (in) – – (in 2 ) (in 4 ) (in 3 ) (in) (in 3 ) (in 4 ) (in 3 ) (ft 2 /ft)
32 x 32 x 5/8 259. 83 0.625 48.2 48.2 76.4 12300 771 12.7 890 19700 1230 10.34
32 x 32 x 1/2 210.72 0.500 61.0 61.0 61.9 10100 634 12.8 727 15900 991 10.45
32 x 32 x 3/8 159.37 0.375 82.3 82.3 46.8 7750 485 12.9 553 12000 750 10.51
30 x 30 x 5/8 242.82 0.625 45.0 45.0 71.4 10100 673 11.9 778 16200 1070 9.68
30 x 30 x 1/2 197. 11 0.500 57.0 57.0 57.9 8320 555 12.0 637 13000 869 9.79
30 x 30 x 3/8 149.16 0.375 77.0 77.0 43.8 6370 424 12.1 485 9870 658 9.84
28 x 28 x 5/8 225.80 0.625 41.8 41.8 66.4 8140 582 11.1 674 13100 933 9.01
28 x 28 x 1/2 183.50 0.500 53.0 53.0 53.9 6730 480 11.2 552 10600 755 9.12
28 x 28 x 3/8 138. 95 0.375 71.7 71.7 40.8 5150 368 11.2 421 8010 572 9.17
26 x 26 x 5/8 208.79 0.625 38.6 38.6 61.4 6460 497 10.3 577 10500 801 8.34
26 x 26 x 1/2 169.89 0.500 49.0 49.0 49.9 5350 411 10.4 474 8430 649 8.45
26 x 26 x 3/8 128.74 0.375 66.3 66.3 37.8 4110 316 10.4 362 6400 492 8.51
24 x 24 x 5/8 191. 78 0.625 35.4 35.4 56.4 5030 419 9.44 487 8180 679 7.68
24 x 24 x 1/2 156.28 0.500 45.0 45.0 45.9 4170 348 9.53 401 6610 551 7.79
24 x 24 x 3/8 118.53 0.375 61.0 61.0 34.8 3210 268 9.60 307 5020 418 7.84
22 x 22 x 5/8 174.76 0.625 32.2 32.2 51.4 3820 347 8.62 406 6260 567 7.01
22 x 22 x 1/2 142. 67 0.500 41.0 41.0 41.9 3190 290 8.72 335 5070 461 7.12
22 x 22 x 3/8 108.32 0.375 55.7 55.7 31.8 2460 223 8.78 256 3850 350 7.17
20 x 20 x 5/8 157.75 0.625 29.0 29.0 46.4 2830 283 7.81 331 4670 465 6.34
20 x 20 x 1/2 129.06 0.500 37.0 37.0 37.9 2370 237 7.90 275 3790 379 6.45
20 x 20 x 3/8 98. 12 0.375 50.3 50.3 28.8 1830 183 7.97 211 2880 288 6.51
18 x 18 x 5/8 140.73 0.625 25.8 25.8 41.4 2020 224 6.99 264 3370 373 5.68
18 x 18 x 1/2 115.45 0.500 33.0 33.0 33.9 1700 189 7.08 220 2740 305 5.79
18 x 18 x 3/8 87.91 0.375 45.0 45.0 25.8 1320 147 7.15 169 2090 232 5.84
16 x 16 x 5/8 127. 37 0.581 24.5 24.5 35.0 1370 171 6.25 200 2170 276 5.17
16 x 16 x 1/2 103.30 0.465 31.4 31.4 28.3 1130 141 6.31 164 1770 224 5.20
16 x 16 x 3/8 78.52 0.349 42.8 42.8 21.5 873 109 6.37 126 1350 171 5.23
16 x 16 x 5/16 65.87 0.291 52.0 52.0 18.1 739 92.3 6.39 106 1140 144 5.25
14 x 14 x 5/8 110. 36 0.581 21.1 21.1 30.3 896 128 5.44 151 1430 208 4.50
14 x 14 x 1/2 89.68 0.465 27.1 27.1 24.6 743 106 5.49 124 1170 170 4.53
14 x 14 x 3/8 68.31 0.349 37.1 37.1 18.7 577 82.5 5.55 95.4 900 130 4.57
14 x 14 x 5/16 57.36 0.291 45.1 45.1 15.7 490 69.9 5.58 80.5 759 109 4.58
12 x 12 x 5/8 93. 34 0.581 17.7 17.7 25.7 548 91.3 4.62 109 885 151 3.83
12 x 12 x 1/2 76.07 0.465 22.8 22.8 20.9 457 76.2 4.68 89.6 728 123 3.87
12 x 12 x 3/8 58.10 0.349 31.4 31.4 16.0 357 59.5 4.73 69.2 561 94.6 3.90
12 x 12 x 5/16 48.86 0.291 38.2 38.2 13.4 304 50.7 4.76 58.6 474 79.7 3.92
12 x 12 x 1/4 39. 43 0.233 48.5 48.5 10.8 248 41.4 4.79 47.6 384 64.5 3.93
10 x 10 x 5/8 76.33 0.581 14.2 14.2 21.0 304 60.8 3.80 73.2 498 102 3.17
10 x 10 x 1/2 62.46 0.465 18.5 18.5 17.2 256 51.2 3.86 60.7 412 84.2 3.20
10 x 10 x 3/8 47.90 0.349 25.7 25.7 13.2 202 40.4 3.92 47.2 320 64.8 3.23
10 x 10 x 5/16 40. 35 0.291 31.4 31.4 11.1 172 34.5 3.94 40.1 271 54.8 3.25
10 x 10 x 1/4 32.63 0.233 39.9 39.9 8.96 141 28.3 3.97 32.7 220 44.4 3.27
10 x 10 x 3/16 24.73 0.174 54.5 54.5 6.76 108 21.6 4.00 24.8 167 33.6 3.28
9 x 9 x 1/2 55.66 0.465 16.4 16.4 15.3 182 40.6 3.45 48.4 296 67.4 2.87
9 x 9 x 3/8 42. 79 0.349 22.8 22.8 11.8 145 32.2 3.51 37.8 231 52.1 2.90
9 x 9 x 5/16 36.10 0.291 27.9 27.9 9.92 124 27.6 3.54 32.1 196 44.0 2.92
9 x 9 x 1/4 29.23 0.233 35.6 35.6 8.03 102 22.7 3.56 26.2 159 35.8 2.93
9 x 9 x 3/16 22.18 0.174 48.7 48.7 6.06 78.2 17.4 3.59 20.0 121 27.1 2.95
8 x 8 x 5/8 59. 32 0.581 10.8 10.8 16.4 146 36.5 2.99 44.7 244 63.2 2.50
8 x 8 x 1/2 48.85 0.465 14.2 14.2 13.5 125 31.2 3.04 37.5 204 52.4 2.53
8 x 8 x 3/8 37.69 0.349 19.9 19.9 10.4 99.6 24.9 3.10 29.4 160 40.7 2.57
8 x 8 x 5/16 31.84 0.291 24.5 24.5 8.76 85.6 21.4 3.13 25.1 136 34.5 2.58
8 x 8 x 1/4 25. 82 0.233 31.3 31.3 7.10 70.7 17.7 3.15 20.5 111 28.1 2.60
8 x 8 x 3/16 19.63 0.174 43.0 43.0 5.37 54.4 13.6 3.18 15.7 84.5 21.3 2.62
7 x 7 x 5/8 50.81 0.581 9.0 9.0 14.0 93.3 26.7 2.58 33.1 158 47.1 2.17
7 x 7 x 1/2 42.05 0.465 12.1 12.1 11.6 80.5 23.0 2.63 27.9 133 39,3 2,20
7 x 7 x 3/8 32.58 0,349 17. 1139 0,349 17.1139 0,349 17.1139 0,349 17.1139 0,349 17.10139 0,349 17.10139 0,349 17,0138 18.6 2.69 22.1 105 30.7 2.23
7 x 7 x 5/16 27.59 0.291 21.1 21.1 7.59 56.1 16.0 2.72 18.9 89.7 26.1 2.25
7 x 7 x 1/4 22.42 0.233 27.0 27.0 6.17 46.5 13.3 2.75 15.5 73.5 21.3 2.27
7 x 7 x 3/16 17.08 0.174 37.2 37.2 4.67 36.0 10.3 2.77 11.9 56. 1 16.2 2.28
6 x 6 x 5/8 42.30 0.581 7.3 7.3 11.7 55.1 18.4 2.17 23.2 94.9 33.4 1.83
6 x 6 x 1/2 35.24 0.465 9.9 9.9 9.74 48.2 16.1 2.23 19.8 81.1 28.1 1.87
6 x 6 x 3/8 27.48 0.349 14.2 14.2 7.58 39.4 13.1 2.28 15.8 64.6 22.1 1.90
6 x 6 x 5/16 23.34 0.291 17.6 17.6 6.43 34.3 11.4 2.31 13. 6 55.4 18.9 1.92
6 x 6 x 1/4 19.02 0.233 22.8 22.8 5.24 28.6 9.54 2.34 11.2 45.6 15.4 1.93
6 x 6 x 3/16 14.53 0.174 31.5 31.5 3.98 22.3 7.42 2.37 8.63 35.0 11.8 1.95
6 x 6 x 1/8 9.86 0.116 48.7 48.7 2.70 15.5 5.15 2.39 5.92 23.9 8.03 1.97
5-1/2 x 5-1/2 x 3/8 24.93 0.349 12.8 12.8 6.88 29.7 10.8 2. 08 13.1 49.0 18.4 1.73
5-1/2 x 5-1/2 x 5/16 21.21 0.291 15.9 15.9 5.85 25.9 9.43 2.11 11.3 42.2 15.7 1.75
5-1/2 x 5-1/2 x 1/4 17.32 0.233 20.6 20.6 4.77 21,7 7.90 2.13 9.32 34.8 12.9 1.77
5-1/2 x 5-1/2 x 3/16 13.25 0.174 28.6 28.6 3.63 17.0 6.17 2.16 7.19 26.7 9.85 1.78
5-1/2 x 5-1/2 x 1/8 9.01 0.116 44.4 44.4 2.46 11. 8 4.30 2.19 4.95 18.3 6.72 1.80
5 x 5 x 1/2 28.43 0.465 7.8 7.8 7.88 26.0 10.4 1.82 13.1 44.6 18.7 1.53
5 x 5 x 3/8 22.37 0.349 11.3 11.3 6.18 21.7 8.67 1.87 10.6 36.1 14.9 1.57
5 x 5 x 5/16 19.08 0.291 14.2 14.2 5.26 19.0 7.61 1.90 9.16 31.2 12.8 1.58
5 x 5 x 1/4 15.62 0.233 18.5 18.5 4. 30 16.0 6.41 1.93 7.61 25.8 10.5 1.60
5 x 5 x 3/16 11.97 0.174 25.7 25.7 3.28 12.6 5.03 1.96 5.89 19.9 8.08 1.62
5 x 5 x 1/8 8.16 0.116 40.1 40.1 2.23 8.80 3.52 1.99 4.07 13.7 5.53 1.63
4-1/2 x 4-1/2 x 1/2 25.03 0.465 6.7 6.7 6.95 18.0 8.02 1.61 10.2 31.3 14.8 1.37
4-1/2 x 4-1/2 x 3/8 19.82 0.349 9. 9 9.9 5.48 15.3 6.78 1.67 8.36 25.7 11.9 1.40
4-1/2 x 4-1/2 x 5/16 16.96 0.291 12.5 12.5 4.68 13.5 5,99 1.70 7.27 22.3 10.2 1.42
4-1/2 x 4-1/2 x 1/4 13.91 0.233 16.3 16.3 3.84 11.4 5.08 1.73 6.06 18.5 8.44 1.43
4-1/2 x 4-1/2 x 3/16 10.70 0.174 22.9 22.9 2.93 9.02 4.01 1.75 4.71 14.4 6.49 1.45
4-1/2 x 4-1/2 x 1/8 7. 31 0.116 35.8 35.8 2.00 6.35 2.82 1.78 3.27 9.92 4.45 1.47
4 x 4 x 1/2 21.63 0.465 5.6 5.6 6.02 11.9 5.95 1.41 7.70 21.0 11.2 1.20
4 x 4 x 3/8 17.27 0.349 8.5 8.5 4.78 10.3 5.13 1.46 6.39 17.5 9.14 1.23
4 x 4 x 5/16 14.83 0.291 10.7 10.7 4.10 9.14 4.57 1.49 5.59 15.3 7.91 1.25
4 x 4 x 1/4 12. 21 0,233 14,2 14,2 3,37 7,80 3,90 1,52 4,69 1,52 4,69 1,52 4,69 1,52 4,69 1,52,0064
4 x 4 x 3/16 9.42 0.174 20.0 20.0 2.58 6.21 3.10 1.55 3.67 9.96 5.07 1.28
4 x 4 x 1/8 6.46 0.116 31.5 31.5 1.77 4.40 2.20 1.58 2.56 6.91 3.49 1.30
3-1/2 x 3-1/2 x 3/8 14.72 0.349 7.0 7.0 4.09 6.48 3.70 1.26 4.69 11.2 6.77 1. 07
3-1/2 x 3-1/2 x 5/16 12.70 0.291 9.0 9.0 3.52 5.84 3.34 1,29 4.14 9.89 5.90 1.08
3-1/2 x 3-1/2 x 1/4 10.51 0.233 12.0 12.0 2.91 5.04 2.88 1.32 3.50 8.35 4.92 1.10
3-1/2 x 3-1/2 x 3/16 8.15 0.174 17.1 17.1 2,24 4.05 2.31 1.35 2.76 6.56 3.83 1.12
3-1/2 x 3-1/2 x 1/8 5.61 0.116 27.2 27.2 1.54 2.90 1.66 1.37 1.93 4. 58 2.65 1.13
3 x 3 x 3/8 12.17 0.349 5.6 5.6 3.39 3.77 2.51 1.05 3.25 6.64 4.74 0.90
3 x 3 x 5/16 10.58 0.291 7.3 7.3 2.94 3.45 2.30 1.08 2.90 5.94 4.18 0.92
3 x 3 x 1/4 8.81 0.233 9.9 9.9 2.44 3.02 2.01 1.11 2.48 5.08 3.52 0.93
3 x 3 x 3/16 6.87 0.174 14.2 14.2 1.89 2.46 1.64 1.14 1.97 4. 03 2.76 0.95
3 x 3 x 1/8 4.75 0.116 22.9 22.9 1.30 1.78 1.19 1.17 1.40 2.84 1.92 0.97
2-1/2 x 2-1/ 2 x 5/16 8.45 0.291 5.6 5.6 2.35 1.82 1.45 0.879 1.88 3.20 2.74 0.75
2-1/2 x 2-1/2 x 1/4 7.11 0.233 7.7 7.7 1.97 1.63 1.30 0.908 1.63 2.79 2.35 0.77
2-1/2 x 2-1/2 x 3/16 5.59 0.174 11.4 11.4 1.54 1.35 1.08 0. 937 1,32 2.25 1.86 0.78
2-1/2 x 2-1/2 x 1/8 3.90 0.116 18.6 18.6 1.07 0.998 0.798 0.965 0.947 1.61 1.31 0.80
2-1/4 x 2-1/4 x 1/4 6.26 0.233 6.7 6.7 1.74 1.13 1.00 0.805 1.28 1.96 1.85 0.68
2-1/4 x 2-1/4 x 3/16 4.96 0.174 9.9 9.9 1.37 0.952 0.847 0.835 1.04 1.60 1.48 0.70
2-1/4 x 2-1/4 x 1/8 3.48 0.116 16.4 16,4 0.96 0. 712 0.633 0.863 0.755 1.15 1.05 0.72
2 x 2 x 1/4 5.41 0.233 5.6 5.6 1.51 0.745 0.745 0.703 0.964 1.31 1.41 0.60
2 x 2 x 3/16 4.32 0.174 8.5 8.5 1.19 0.640 0.640 0.732 0.797 1.09 1.14 0.62
2 x 2 x 1/8 3.05 0.116 14.2 14.2 0.84 0.486 0.486 0.761 0.584 0.796 0.817 0.63
1-3/4 x 1-3/4 x 3/16 3.68 0.174 7.1 7. 1 1.02 0.405 0.462 0.630 0.585 0.699 0.844 0.53
1-5/8 x 1-5/ 8 x 3/16 3.36 0.174 6.3 6.3 0.93 0.312 0.384 0.579 0.491 0.544 0.712 0.49
1-5/8 x 1-5/8 x 1/8 2.42 0.116 11.0 11.0 0.67 0.246 0.302 0.608 0.370 0.410 0.522 0.51
1-1/2 x 1-1/2 x 3/16 3.04 0.174 5.6 5.6 0.84 0.235 0.314 0.528 0.406 0.414 0.592 0.45
1-1/2 x 1-1/2 x 1/8 2. 20 0.116 9.9 9.9 0.61 0.188 0.251 0.556 0.309 0.316 0.438 0.47
1-1/4 x 1-1/4 x 3/16 2.40 0.174 4.2 4.2 0.67 0.121 0.194 0.425 0.259 0.218 0.383 0.37
1-1/4 x 1-1/4 x 1/8 1.78 0.116 7.8 7.8 0.49 0.101 0.162 0.454 0.204 0.174 0.292 0.38

1)

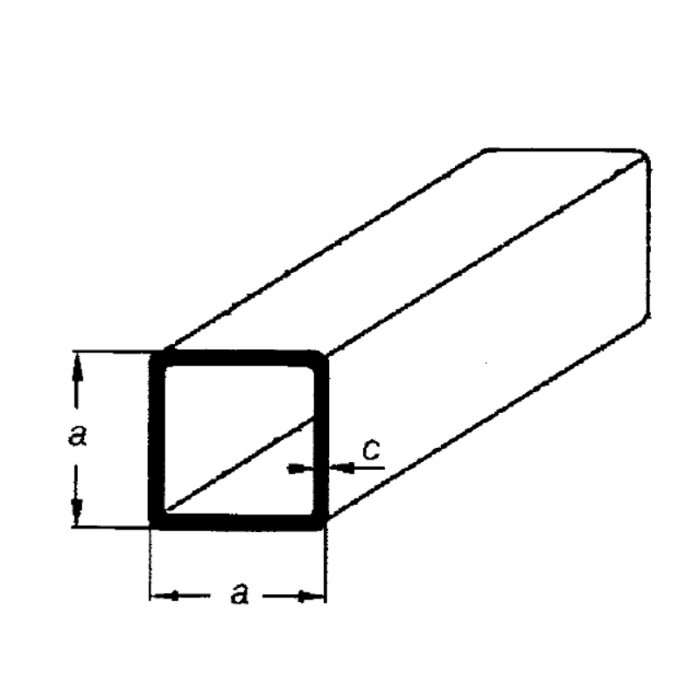

  • b – nominal width minus 3 times the design wall thickness т
  • T – Дизайн толщины стенки
  • H – Номинальная глубина минус в 3 раза больше толщины стенки T
  • I – Момент инерции поперечного сечения
  • S – Секция Elastic Modulus
  • S – Elastic Scep r – радиус инерции
  • Z – модуль пластического сечения

2) Обратите внимание, что площади поперечного сечения рассчитаны для сечений со скругленными углами (радиусы наружных углов равны 2 раз больше расчетной толщины стенки).

3) Обратите внимание, что номинальная толщина может не совпадать с фактической толщиной. Фактическая толщина может варьироваться в зависимости от способа изготовления.

Скрученная квадратная труба – трубы из нержавеющей стали

Выглядит эффектно

Потрясающая альтернатива стандартным трубчатым профилям круглого или прямоугольного сечения

Современный взгляд на традиционную конструкцию скручивания ячменя

Обладает впечатляющей прочностью 003

Легче и экономичнее, чем обычные сплошные витые стержни

Популярны для поручней и балюстрад из нержавеющей стали

Выберите степень крутки — от непрерывной до постепенной крутки на 180 градусов

Вы можете выбрать степень крутки скручивания

Наши инженеры могут варьировать степень скручивания скрученных квадратных трубок, предоставляя вам выбор: «непрерывное скручивание» (для более очевидного и драматичного эффекта) или «постепенное скручивание» (для более мягкого и более тонкая эстетика). Если вам нужно, чтобы наши инженеры оставили материал нескрученным (прямым) на обоих концах трубы по причинам установки, у нас есть возможность сделать это. Обычно мы производим этот профиль либо из нержавеющей стали 316L, либо из нержавеющей стали 304. Этот профиль особенно популярен для перил из нержавеющей стали и шпинделей балюстрады. Мы также можем изготовить этот трубчатый профиль из меди, латуни и бронзы для более декоративного применения.

Художественные специальные трубки со скульптурной привлекательностью

Наши инженеры создали эти трубки для двух независимых громких художественных инсталляций (одна из которых представляла собой движущееся произведение искусства, размещенное в витринах универмага Selfridges в Лондоне, а другая — постоянная статуя, расположенная в престижном прибрежном районе Борнмута). Это свидетельствует о том, что скрученные квадратные трубы обладают скульптурными качествами, которые придают им сильную эстетическую привлекательность. Если вы хотите использовать прочность нержавеющей стали в своем приложении, но хотели бы поэкспериментировать с цветом, поговорите с нашей командой о покрытиях Power Coating или PVD, или посетите нашу страницу металлов и отделок.

Услуги по изготовлению витой трубы квадратного сечения

Эта декоративная труба, популярная среди дизайнеров интерьеров, художников, скульпторов и архитекторов, может быть изготовлена ​​компанией Timeless таким образом, чтобы она была готова к установке. Наши опытные производители металла могут вырезать, сварить и отполировать эти трубы на месте, если вам это потребуется. Наши опытные производители имеют инструменты и ноу-хау, когда дело доходит до дальнейшего изготовления этого декоративного трубчатого профиля, что избавляет вас от необходимости самостоятельно управлять дальнейшими производственными процессами.

Нужна помощь в подборе трубы нужного размера и формы?

Поговорите с одним из наших специалистов по трубам, чтобы узнать, как лучше всего интегрировать профильные трубы в ваш проект.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
