Металлоискатели своими руками

Прибор для обнаружения металла – электронная схема

Прибор служит для определения местоположения таких предметов в толще немагнитных масс, обладающих незначительной электропроводимостью. Например, под слоем грунта, асфальта, снега можно найти чугунную крышку водопроводного люка на глубине до 0,6-0,8 м, обнаружить под деревянным или бетонным полом, а также в стенах, потолках место расположения металлических балок, труб или электрических кабелей с металлической бронёй на расстоянии до 0,2-0,4 м…

Миноискатель на 7 транзисторах

Миноискатель на семи транзисторах позволяет добиться сравнительно высокой чувствительности, стабильности в работе и четкой неразличимости чёрных и цветных металлов….

Миноискатель на 3 транзисторах

Миноискатель на трех транзисторах способен обнаруживать консервные банки или листы железа площадью не менее 150 см2 на глубине до 30 см….

Миноискатель на двух транзисторах

Принцип работы миноискателя, как и большинства подобных конструкций, состоит в том, что при приближении металлического предмета к катушке индуктивности генератора частота генератора изменяется. Чем ближе предмет и чем он больше, тем сильнее его влияние на частоту генератора….

Конструкция электронного металлоискателя

Металлоискатель представляет собой относительно простое устройство, электронная схема которого обеспечивает хорошую чувствительность и стабильность работы. Отличительной особенностью такого устройства является его низкая рабочая частота. Катушки индуктивности металлоискателя работают на частоте 3 кГц….

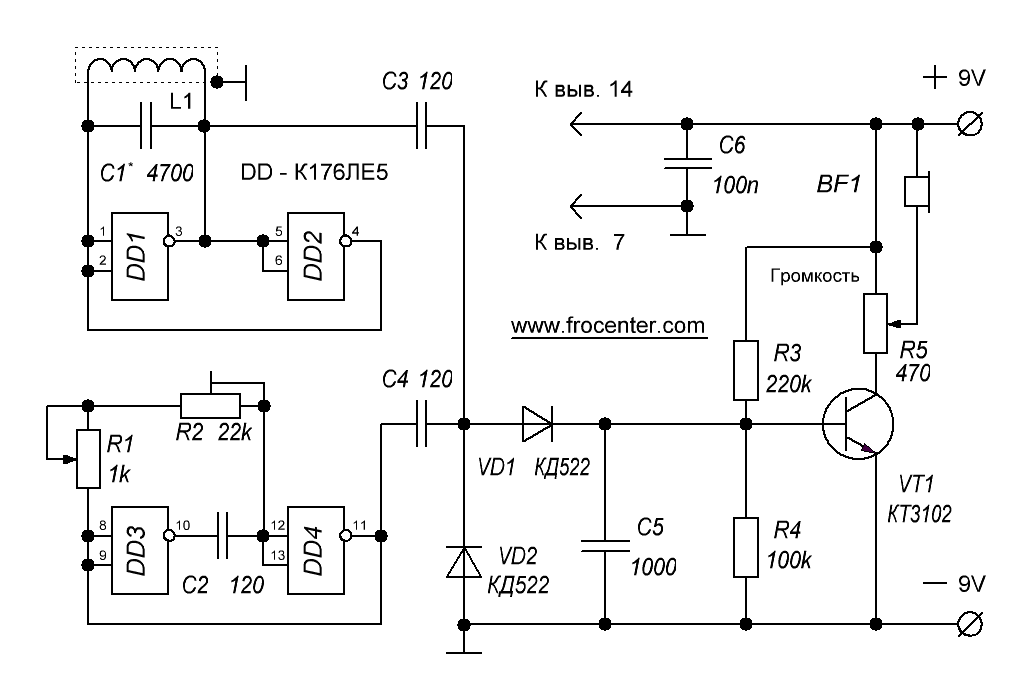

Простой миноискатель – схема

Предлагаемая схема металлоискателя выгодно отличается от ранее опубликованных металлоискателей подобного класса экономичностью электроэнергии, повышенной чувствительностью и упрощённой сигнализацией. Предлагаемый металлоискатель обнаруживает в земле, в стене здания магнитные и немагнитные металлические предметы на глубине: монету 25 копеек -10…15 см, более крупные предметы – до 60 см….

Схема прибора для обнаружения металлических предметов

Схема прибора для обнаружения металлических предметов. Во время городских и полевых геодезических съёмок топографам и геодезистам часто приходится отыскивать геодезические отметки. Последние иногда находятся под слоем грунта, что затрудняет их обнаружение. Если организация имеет подземное хозяйство, возникает необходимость определять под слоем грунта или снега местонахождение крышек колодцев….

Импульсный металлоискатель – электронная схема

Импульсный металлоискатель предназначен для нахождения металлических предметов в земле. Его испытания показали, что он может обнаруживать алюминиевую пластину 100 x100 x 2 мм на глубине 75 см, ту же пластину размерами 200 x 200 x 2 мм на глубине 100 см, стальную трубу большой протяжённости и диаметром 300 мм на глубине 200 см, люк канализационного колодца на глубине 200 см, стальную трубу большой протяжённости диаметром 50 мм на глубине 120 см,…

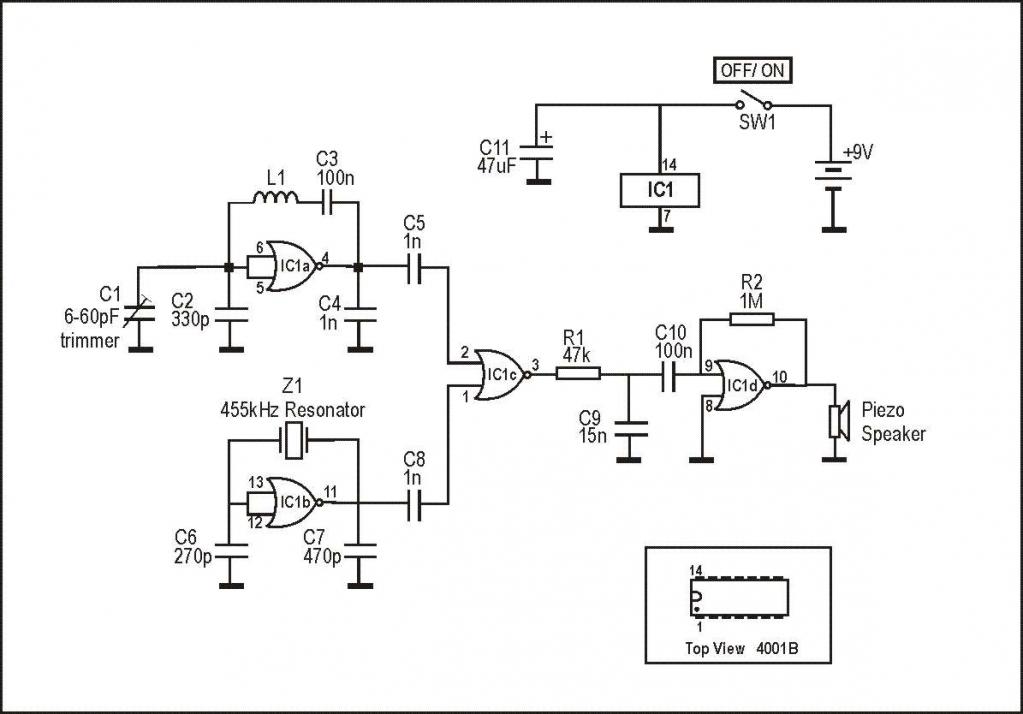

Самодельный металлдетектор

Разработанный мною металлодетектор пока не применялся ни в миротворческих операциях по выявлению и обезвреживанию минных полей, ни в крупномасштабных геологических или археологических изысканиях. Рассчитанный не на профессионалов, а на любителей, чьё желание «заглянуть под землю» способна удовлетворить конструкция с параметрами, приведёнными в таблице, он представляет собой улучшенный вариант «металлоискателя на биениях»….

Металлоискатель на 4 транзисторах

Металлоискатель на 4 транзисторах позволяет обнаруживать массивные металлические предметы, зарытые в земле на глубине около 60 см, мелкие металлические предметы размером с небольшую монету могут быть обнаружены на глубине около 5 см….

Металлоискатель на 3 транзисторах

Простой металлоискатель на 3-х транзисторах способен обнаружить в грунте пятикопеечную монету на глубине около 2 см, а более крупные предметы – на глубине в несколько десятков сантиметров….

Металлодетектор с печатной катушкой на плате

Металлодетектор с прямоугольной катушкой, выполненной путем вытравливания непрерывной дорожки на печатной плате. Дорожка начинается с внешней стороны верхней части одной из сторон двусторонней платы схемы и делает петли (квадратные петли) по направлению к центру, сквозной канал (подача с одной стороны платы на другую сторону) в центре платы выводит дорожку на другую сторону платы и тот же набор дорожек находится на нижней стороне.

Таким способом получается около 50 кругов. Не имеет значения, являются ли петли круглыми или квадратными — результат примерно тот же, но чувствительность гораздо меньше, чем 50 витков катушки из проволоки.

Ниже, фото с круглой печатной катушкой:

Если Вы хотели узнать, работает ли печатная катушка в качестве детектора, можете собрать этот набор. Магнитный поток широко распределен на очень большой площади, и вблизи обнаруживаемого объекта его не очень много. Вот почему она менее чувствительна.

Он способен, например уловить гвоздь в центре катушки. Может именно это кому-то и достаточно.

Самая необычная часть схемы — это печатная катушка. Одна катушка на самом деле представляет собой две катушки. Вы должны очень внимательно посмотреть на плату, чтобы увидеть, что катушка повернута на один оборот, и этот поворот фактически производит выход вне фазы (называемый обратной связью). Схема не будет работать, если этой функции нет.

Один виток берется к базе первого транзистора через конденсатор 2n2. Значение конденсатора не имеет большого значения. Он просто соединяет сигнал с базой транзистора. Количество оборотов тоже не имеет значения. Вы можете добавить любое количество витков и посмотреть, сколько витков необходимо для получения сигнала, чтобы открыть первый транзистор. В этом случае один оборот будет производить достаточную амплитуду, так как база уже включена через резистор 220k на плюс.

Это означает следующее: сигнал, выходящий из одного витка, находится вне фазы с выходом другого конца катушки. Другими словами, что сигнал может быть использован для включения первого транзистора для создания положительной обратной связи.
Это устройство заменяет две отдельные катушки.

Чтобы объяснить, как работает схема, мы можем использовать две отдельные катушки:
На диаграмме была добавлена вторая катушка (синяя). Снимите соединение с L1 и подсоедините катушку к C2. подхватывается синей катушкой и передается на базу первого транзистора.

Первый транзистор усиливает этот сигнал и передает его в настроенную схему, чтобы усилить эффект, обеспечивая импульс сигнала для увеличения его амплитуды.

Коэффициент усиления первого транзистора регулируется изменением сопротивления на эмиттере, так что вся цепь находится как раз в точке колебания.

Когда объект помещается в центр катушки, часть потока попадает в металлический объект и теряется. Это означает, что синяя катушка не видит такой же амплитуды и первый транзистор не может обеспечить вторую катушку достаточной энергией, чтобы она продолжала колебаться.

Обмотка обратной связи производит синусоидальную волну 10 мВ с частотой 1 МГц, когда цепь находится в критической точке «расстраивания» и когда добавляется металлический предмет, форма волны меняется, и вся цепь перестает колебаться (фактически уменьшается амплитуда), а второй транзистор выключается.

Это позволяет открыть транзистора Q3 и включить зуммер.

Проблема заключается в следующем: только несколько витков находятся рядом с металлическим объектом и это делает цепь очень нечувствительной.

Однако мы можем удалить L2 и связать C2 с L1 и схема будет работать точно так же, как с одной обмоткой.

Теперь зная как работает схема, можно упростить её.

Усовершенствование схемы металлодетектора

Схему можно сделать гораздо более чувствительной, заменив печатную катушку на 50 витков проволоки (0,25 мм) диаметром 70 мм для катушки L1 и 5 витков того же провода для катушки L2.
100 Ом потенциометр заменить на  1кОм.

Включите схему и зуммер запищит.

Поместите две катушки вместе и зуммер постепенно выключится.

Если нет, переверните 5-ти витковую катушку и отрегулируйте потенциометр до тех пор, пока зуммер не перестанет пищать.

Схема очень чувствительна к очень небольшим изменениям в сопротивлении потенциометра, но Вы можете установить его край срыва и он обнаружит монету примерно на 5 см, когда она находится рядом с центром катушки.

Это гораздо более чувствительно, чем предыдущий вариант.

Вариант с одной катушкой

Кроме того, Вы можете сделать одну обмотку.

Начните с намотки 50 витков и сделайте узел в начале — это начало обмотки.

Сделайте одну петлю, отвод и намотайте еще 5 витков. Липкой лентой соедините выводы вместе.

Теперь Вы знаете начало, отводок и конец катушки.

Схема не столь чувствительна, как предыдущая схема металлодетектора с двумя катушками, но дает хорошую платформу для экспериментов и понимания осцилляторов, обратной связи и настроенных цепей. Вы можете сравнить эффективность катушки печатной платы с катушкой, намотанной проволокой.

Бессмысленно изучать теорию об этих схемах, пока Вы не построите самостоятельно по крайней мере десяток различных конструкций.

Печатная плата с круглой катушкой, пластиковый корпус в наборе, который можно купить в Китае или здесь: НАБОР ДЛЯ СБОРКИ МЕТАЛЛОДЕТЕКТОРА на 5 — ти транзисторах с двумя катушками.



Схема данного набора с двумя катушками дополнена ещё двумя транзисторами. На них собран генератор низкой частоты в нагрузке c динамиком SP.



Метки: [ металлоискатель ]

ПОДЕЛИТЕСЬ СО СВОИМИ ДРУЗЬЯМИ:

П О П У Л Я Р Н О Е:

• Какой металлоискатель лучше?

Типы.

Параметры. Возможности металлоискателей.

Давайте подробнее рассмотрим этот вопрос.

Чтобы точнее ответить на этот вопрос, необходимо уяснить, какие цели Вы преследуете при поиске и какой ценой Вы планируете их достичь.

Как правило, значительная часть людей и не подозревает, что многие проблемы поиска кла­дов и реликвий решаются не путем улучшения характери­стик приборов для поиска, а иными способами… Подробнее…

• Простой металлодетектор для начинающих

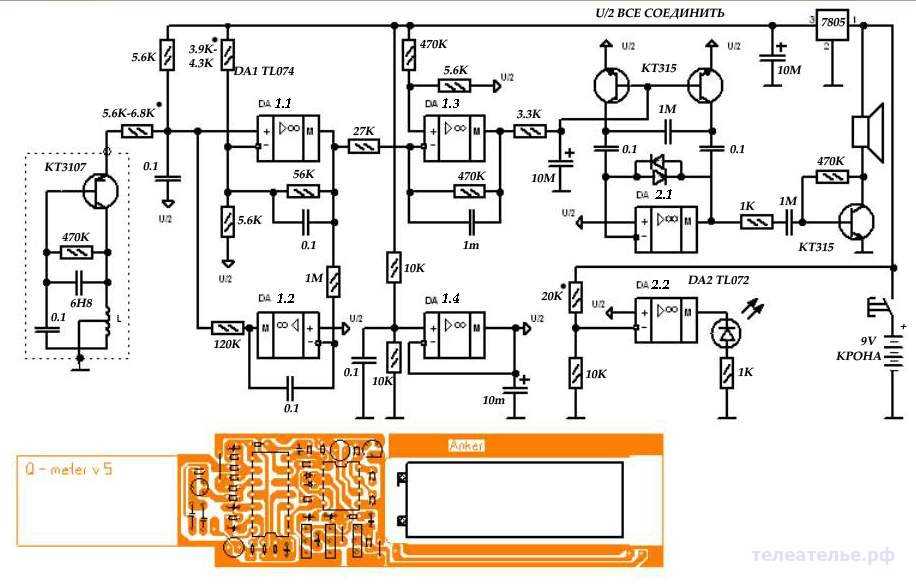

Простой металлоискатель своими руками

Ранее мы рассматривали различные схемы металлоискателей. Их можно посмотреть во вкладке «Схемы радиолюбителям/металлоискатели». Сегодня рассмотрим схему простого металлодетектора с довольно неплохими характеристиками.

Схема построена на одной микросхеме, в составе которой четыре операционных усилителя.

Схема простая и рекомендована начинающим радиолюбителям.

Подробнее…

• Металлодетектор из приёмника

С помощью простой схемы на одном транзисторе можно обычный радиоприёмник АМ-диапазона (СВ/ДВ) превратить в металлодетектор!

Схема способна определять цветной или черный металл с расстояния до 20 см, в зависимости от размера объекта обнаружения.

Подробнее…

Популярность: 976 просм.

Металлодетектор — набор для самостоятельной сборки

€ 8,50 отл. НДС

Это отличный набор для тех, кто хочет начать свое путешествие с создания собственных дизайнов.

В этом наборе есть все, что вам нужно, все, что вам нужно сделать, это следовать инструкциям, припаять детали и бум, у вас есть металлоискатель

Кто знает, возможно, вы сможете найти это сокровище в своем саду.

Вы обязательно найдете возможность обучения 🙂

Если вы хотите узнать больше о концепции этого металлоискателя, посетите нашу страницу на YouTube: https://bit.ly/3iLKky9

**Доставка 2-5 дней по Европе**

** 1 -2 недели для остальных стран мира **

Обратите внимание:

Аккумулятор не входит в комплект, требуется аккумулятор от 3 В до 5 В.

29 в наличии

Количество Металлоискатель

— набор «Сделай сам»

Добавить в список желаний

9Артикул 0002: MET_DET_0001 Категория: Комплекты электроники

• Описание
• Дополнительная информация
• Отзывы (0)

Описание

Спецификация

Схема

Список компонентов

№	Название компонента	Маркер для печатных плат	Параметр	КОЛ-ВО
1	Металлопленочный резистор	Р3	470 Ом	1
2	Металлопленочный резистор	Р2	2К	1
3	Металлопленочный резистор	Р1	200К	1
4	Потенциометр	ВР1	100р	1
5	Керамический конденсатор	С2, С3	0,022 мкФ	2
6	Керамический конденсатор	С1, С4	0,1 мкФ	2
7	Электролитический конденсатор	С5	100 мкФ	1
8	Красный светодиод	Светодиод1	5 мм	1
9	С9012	Q2. Q3	ТО-92	2
10	С9018	Q1	ТО-92	1
11	Выключатель питания	SW1	6*5 мм	1
12	Зуммер	СП1	9*12 мм	1
13	Розетка	J1	КФ301-2П	1
14	Печатная плата		МДС-60	1

ПРИМЕЧАНИЕ : Пользователи могут завершить установку с помощью шелкографии печатной платы и списка компонентов



Сначала резисторы может быть трудно различить, ниже вы найдете таблицу, которая поможет прочитать номиналы резисторов:







































If you find it confusing this table you Вы также можете загрузить приложение для расчета стоимости:

https://play. google.com/store/apps/details?id=com.blogspot.karabut.rescal&hl=en

Самодельный чувствительный металлоискатель Arduino IB

На этот раз я покажу вам, как сделать чувствительный металлоискатель, способный также различать черные и цветные металлы.

Детали

      Чувствительность удовлетворительная, учитывая, что это относительно простое устройство. Это продолжение проекта Дэвида Крокера, представленного на форуме Arduino CC в 2013 году. Я решил протестировать его код, так как не нашел никаких доказательств (фото или видео) того, что этот металлоискатель кем-то сделан и хорошо работает.

Этот проект спонсируется PCBgogo:

  www.pcbgogo.com

    Сначала я сделал базовую версию с кодом, представленным на GitHub, чтобы убедиться в функциональности устройства, а затем я обновил код, чтобы что он имеет звуковой сигнал, а на ЖК-дисплее 16 на 2 отображается визуальная информация о типе обнаруженного объекта (железный или цветной металл) и гистограмма ЖК-дисплея для близости обнаруженных объектов.
    Устройство очень простое в сборке и состоит всего из нескольких компонентов:
– Arduino Nano Microcontroller
– Рабочий усилитель (в моем случае LT1677, но вы можете использовать TL081 или 741)
– Немного резисторов и конденсаторов
– Small Transistor and Gone – И поисковые катушки

  Это VLF (очень низкочастотный) детектор с технологией индукционного баланса, который содержит две идентичные катушки: передающую и приемную. Как и во всех детекторах индукционного баланса, баланс катушки очень важен. Потенциометр используется для обнуления малого 92 эмалированных медных провода в форме буквы D, обмотанных лентой вокруг них, экранированных с помощью алюминиевой фольги, связанной луженой медной проволокой (следя за тем, чтобы оставить небольшой зазор, чтобы экран не вел себя как короткозамкнутый виток), и обмотан стяжками. их на пластиковую тарелку.

   Сначала нам нужно определить параллельную резонансную частоту первичной цепи катушка-конденсатор, используя один из множества онлайн-калькуляторов. Я измерил его с помощью осциллографа, но если вы придерживаетесь размеров, указанных выше, это будет ровно 7,64 кГц, поэтому вы можете напрямую ввести значение, указанное в коде. В случае другого значения резонансной частоты нам необходимо внести соответствующее изменение в код в очереди:
        #define TIMER1_TOP  (249)        //  точная настройка частоты
   Как видно из видео, результаты на удивление хорошие. Без присутствия металла устройство вполне стабильно. Дальность относительно большая и например металлическая крышка диаметром 15 см обнаруживается на расстоянии более 30 см. Более крупные металлические предметы обнаруживаются на расстоянии более 40-50 см. Мы можем обнаружить мелкую монету на расстоянии 15 см в воздухе. Я использую две литиевые батареи для питания, которые соединены последовательно (7,4 вольта), и это напряжение подключено к входу Vin Arduino. Потребление не превышает 20 мА, поэтому батареи хватает на очень долгое время. В видео подробно описана конструкция всего устройства.
