Металлоискатель своими руками из телефона из радиоприемника. Металлоискатель МалышFM с дискриминацией металлов

ГлавнаяРазноеМеталлоискатель своими руками из телефона из радиоприемника

Схема металлоискателя

Подробности Создано: 25 сентября 2017

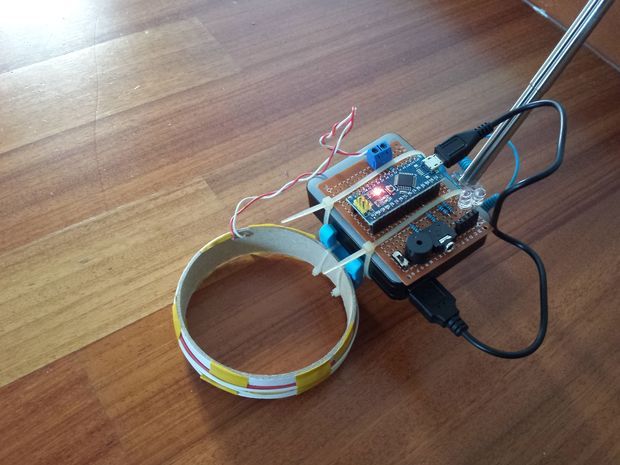

   Данный металлоискатель является разработкой AlexGyver. Мне он понравился тем, что имеет простоту сборки,и обходиться дешево в сборке. Все компоненты для него являются из легкодоступных. И хоть сезон скоро кончится, все же поделюсь схемой со своими читателями. Приступаем.

Подробнее…

Подробности Создано: 19 сентября 2017

  В интернете есть схема металлоискателя clone-pi,но это требует подключение дисплея,а еще где то нужно еще и взять. В данной статье рассмотрим схему металлоискателя клон-пи своими руками с индикацией на светодиодах.  Основным достоинством «Клон ПИ В» являются: его уменьшенное энергопотребление до 120 мА при максимальной громкости и при полном срабатывании всей шкалы светодиодов.

Подробнее…

Подробности Создано: 10 сентября 2017

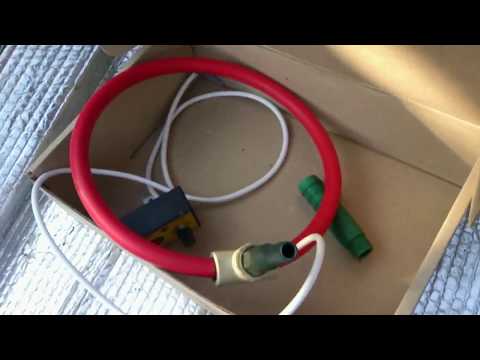

       В этой статье рассмотрим как сделать датчик кольцо для металлоискателя Квазар своими руками. Данный датчик показывает хорошие характеристики и на других типах металлоискателей.

Подробнее…

Подробности Создано: 14 июня 2017



Данный металлоискатель обладает очень важной функцией, в нем есть селективность металлов. И еще одно,что его отличает от многих-он прост в сборке своими руками.

Малыш FM определяет тип метала, Цветной или черный, о чем сообщает характерным звуком.

То есть на черный метал он пищит одним звуком, а на цветной другим.

Подробнее…

Подробности Создано: 14 июня 2017

      В этой статье разберем как грамотно намотать и сделать катушку для металлоискатя своими руками.

    Катушка в нем должна мотаться с определенной точностью, но как же это сделать простому человеку, который ничего в этом не понимает?? На помощь нам величайшие умы создали интересную программу ( Coil32 ) у кого нет программы, качаем в конце статьи.

Подробнее…

Подробности Создано: 09 июня 2017

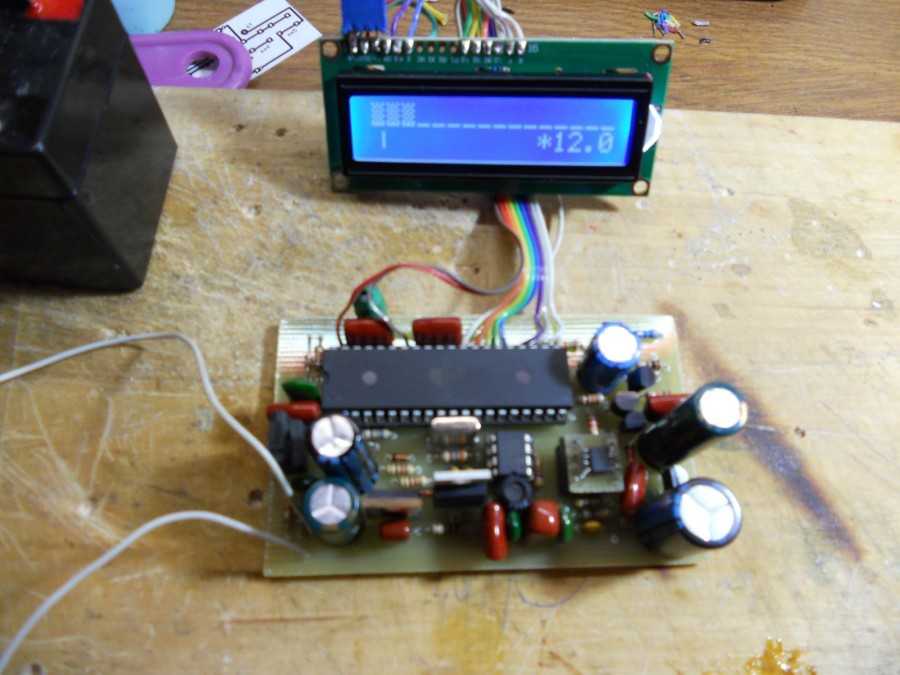

Металлоискатель пират на микроконтроллере своими руками



    В интернете,и на нашем сайте схема металлоискателя Пират получило широкое распространение, и тут выложу схему данного металлоискателя на микроконтроллере PIC12F683.Смотрим далее

Подробнее…

Подробности Создано: 10 октября 2013

Металлоискатель своими руками



Не смотря на то что сезон поиска металлов подходит к концу, так как и погода, у кого учеба и работа препятствует этому. Но не смотря на это, люди продолжают интересоваться сборкой металлоискателя своими руками.



В этой статье я хотел бы выложить схему металлоискателя который получил название Терминатор-3. Он оправдал себя как частой сборкой радиолюбителями, так и хорошими характеристиками поиска о чем говорится дальше в продолжении. Конструкция данного металлоискателя разработанная Ятоганом (Ятоган, форум MD4U) и Радиогубителем (Radiogubitel, форум MD4U), имеет схемотехнику схожую с приборами знаменитой фирмы Tesoro, но гораздо более проста в настройке.

Толчком к распространению этой разработки послужили печатные платы (с доработками и усовершенствованиями) еще одного самодельщика – A2111105 (форум MD4U,форум Паяльник).

Подробнее…

Подробности Создано: 18 мая 2013

Схема металлоискателя pirat своими руками



За окном совсем уже жара, и на обзор пишу еще одну схему металлоискателя. Как известно, пределов нет для поиска металлов как черных, так и цветных.

Фотографии и сборка принадлежит Тимофееву Алексею.

Он собрал данный металлоискатель своими руками, так же данное устройство именнуется как pirat .

Смотрим подробности.



Подробнее…

Подробности Создано: 12 апреля 2013

схема металлоискателя

Уже немало есть схем металлоискателей на сайте, но как известно хорошего много небывает. Все больше и больше, даже начинающие люди, имеют большое желание собрать своими руками металлоискатель для поиска предметов на глубине, ктото монеты, кто гильзы и все что осталось в земле с течением истории.



И так же, как сделать металлоискатель.Смотрим и читаем. Репостим кому не трудно.



Подробнее…

Подробности Создано: 21 марта 2013

Металлоискатель схема своими руками



Добрый вечер дорогие читатели. Настает время таяние снега, а с ним и новые приключения для некоторых. Поиск металлов, стариных монет, драгоценностей, цветных металлов как под снегом так и в земле. И поэтому, да, это будет еще одна схема металлоискателя которую может собрать каждый.Так же просмотреть все имеющиеся схемы металлоискателей можно набрав в поиске сайта-металлоискатель. Которые иногда так тяжело найти даже в интернете. Смотрим подробности кому интересно.

Подробнее…

radiostroi.ru

ПРОСТОЙ САМОДЕЛЬНЫЙ МЕТАЛЛОИСКАТЕЛЬ

   В настоящее время существует множество металлоискателей на микросхемах. Но данная схема металлодетектора не содержит никаких микросхем, а только простые недорогие детали, которые можно легко найти. Ниже смотрите схему самодельного металлоискателя: Предельное расстояние обнаружения по воздуху: 5-ти копеечной монеты – 10-15 см закаточной крышки – 30 см

   Конструкция самодельного металлоискателя представлена на рисунке.

   Принцип работы металлоискателя основан на свойстве синхронизировать свои частоты. При попадании под одну из катушек металла, происходит срыв синхронизации этих частот и в наушниках появляется звук. Большинство деталей взаимствованы из отслужившей свой срок литературы. Провод для катушек взят провод диаметром 0.5 мм. В качестве штанги использовал лыжную палку. Катушка состоит из 30 витков с отводом от 10. Диаметр поисковой катушки металлоискателя 20 см.

   Схема собирается навесным монтажом и вместе с катушками крепится на основание с помощью лака. В качестве питания МД использовал батарейку от телефона. Включение и выключение металлоискателя происходит с помощью разъема для наушников. Когда наушники вставлены – металлоискатель работает. Фото как подключать наушники показано на рисунке.

   Для настройки металлоискателя во время поиска используется пластиковая гайка и винт с кусочком феррита или алюминия (можно взять каркас от катушки индуктивности). Резьбу смазываем густой смазкой, чтобы вращение было плавным и не сбивалось от вибраций. Узел подстройки приклеивается рядом с катушкой. Настройка производится вдали от металлических предметов. Подсоединяем наушники – сразу пищит.

   Если не пищит – ошибка в схеме. Или, что бывает редко, генераторы синхронизировались. Берем листок алюминия или консервную банку побольше. Подносим к катушкам поочередно. Над одной писк еще выше, над другой замолкает. На той катушке, где замолкает, отгибаем вовнутрь последний виток, пока не замолчит. На любую катушку сверху клеим трубочку с ферритом.

Перед началом работы подключаем наушники, тем самым включаем металлоискатель. Подстраиваем частоту на грань срыва синхронизации. Желательно, чтобы в наушниках были слышны щелчки, это максимальная чувствительность. При поиске, по изменению звука в наушниках, определяем наличие металлического предмета в грунте. Удачного вам копа!

   Форум по металлоискателям

   Обсудить статью ПРОСТОЙ САМОДЕЛЬНЫЙ МЕТАЛЛОИСКАТЕЛЬ

radioskot.ru

Самодельный металлоискатель | Мастер Винтик. Всё своими руками!

Металлоискатель своими руками

Свой металлоискатель я сделал из набора на микросхеме К561ЛА7. Схема простая и доступная для повторения начинающими радиолюбителями. Металлоискатель различает цветной от чёрного металла. Далее я подробно, с фото опишу изготовление данного металлоискателя.

Схема металлоискателя

Расположение деталей на печатной плате (из набора www.mastervintik.ru)

На рисунке выше монтажная схема с элементами схеме до подбора параметров элементов для изготовленной мной катушки.

Параметры поисковой катушки

Катушка: 90 витков, диаметр катушки 230 мм, диаметр провода 0,45 мм.

Настройка металлоискателя

Вместо конденсаторов по 1Н поставил по 430 пикофарад. Для регулировки частоты соединил последовательно два переменных резистора: для грубой подстройки поставил 5 кОм, для точной 1 кОм (оба без выключателя). Последовательно с ними (по схеме) заменил постоянный резистор 18 кОм на 10 кОм.

Выключатель питания отдельный.

Больше никаких изменений в параметрах исходной схемы не делал.

Поисковый генератор даёт около 90 кГц, перестраиваемый генератор — до 120 кГц, т.е. находится в диапазоне работы поискового.

Металлоискатель реагирует на чёрные металлы понижением тона звука, а на цветные металлы – повышением тона.

На очень мелкие по размеру металлические предметы, например, золотые кольца реагирует с расстояния около 1-3 см.

Чем больше по площади предмет — тем больше расстояние, с которого реагирует датчик.

Реагирует прибор и на скрытую электропроводку.

При прикасании к ручкам регулировки частоты менялся звук. Чтобы его убрать я соединил их корпусы с «минусом» платы.

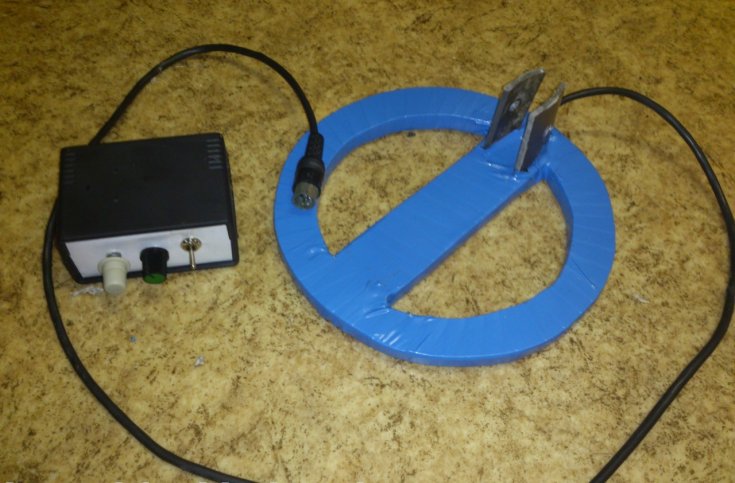

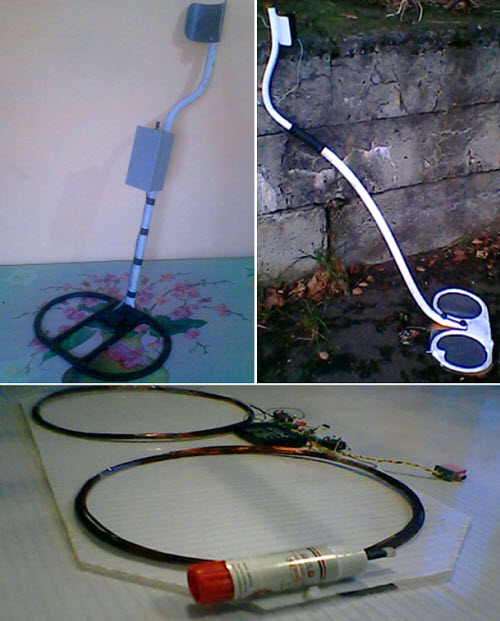

На фото ниже представлены элементы разборного (для удобства транспортировки) металлоискателя.

В качестве штанги использовалось старое удилище для спиннинга. Вместо катушки спиннинга на её место крепится съёмно блок управления.

Владимир Стрельцын, г Новороссийск

П О П У Л Я Р Н О Е:

• Список сокращений в описаниях телевизоров.

В схемах и описаниях часто встречаются сокращения узлов телевизора. Таблица ниже, поможет начинающему радиолюбителю разобраться во всех сокращениях схем отечественных и импортных телевизоров.

Подробнее…

• Простой металлоискатель своими руками

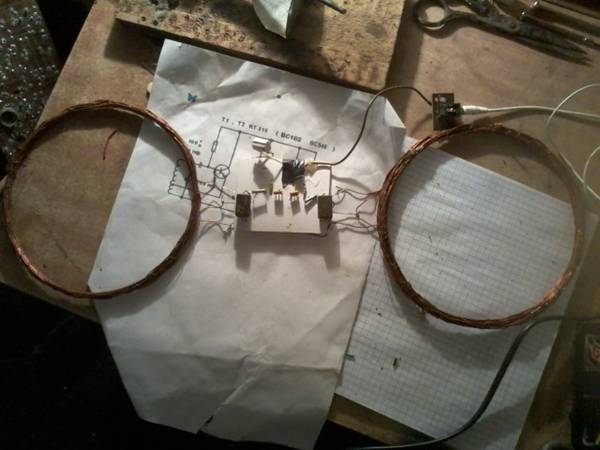

Металлоискатель на срывах синхронизации «Бабочка»

Для начинающих простая схема металлоискателя на двух катушках, основана на принципе срыва синхронизации этих самых генераторов.  В интернетe есть много разных схем металлоискателей, но правильно настроить и отрегулировать собранную схему без осциллографа достаточно тяжело начинающему радиолюбителю. Мы предлагаем собрать простой металлоискатель своими руками с простыми настройками. Подробнее…

• Учимся печатать быстро на клавиатуре

Сейчас компьютеры прочно вошли в нашу жизнь. Работая на компьютере приходится часто печатать. А вы умеете быстро печатать на клавиатуре? Вы ищите буквы и печатаете одним пальцем? Небольшая бесплатная программка Rapid Typing Tutor поможет вам освоить клавиатуру компьютера и научит вас в игровой и непринуждённой форме печатать быстро.

Подробнее…

>>

ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ:

Популярность: 24 999 просм.

www.mastervintik.ru

Как сделать металлоискатель своими руками

   Многие любители поиска сокровищ, и просто люди пытающиеся сэкономить, задаются вопросом как сделать металлоискатель своими руками. Мы же сразу отметим, что из подручных средств можно сделать любительское устройство металлодетектора по своим характеристикам намного уступающее профессиональным приборам. Хоть что бы как то наблизится по уровню поиска к ним, нужно как минимум хорошо знать радиотехнику, разбираться в схемотехнике и затратить намного больше времени и средств чем предлагается нами в этой статье. Мы же приводим инструкцию о том, как сделать самый простой металлоискатель в домашних условиях своими руками. По этому, не стоит ожидать от него чего то большего чем выявление небольших металлических объектов на (или) неглубоко в земле. Самодельный металлоискатель также годится как прибор для развлечения с детьми, обнаружения гаек, гвоздей, монеток. Для более серьезных целей следует купить металлоискатель профессионального типа.  Прежде чем переходить хоть к каким-то действиям, что бы сделать металлоискатель своими руками нужно понимать, что же он собою являет и по каких принципах работает.

   Подавляющее большинство металлоискателей независимо от типа имеют схожую конструкцию. По этому, предложенные нами методы создания металлоискателя своими руками отличаются только отчасти. Профессиональный металлоискатель состоит из нескольких частей: ручки которая приспособлена для комфортного ношения и детектирования, самого детектора – зачастую им служит котушка и коробки управления в которую входит аккумулятор, микродинамик, плата или микропроцессор.

Принцип работы металлоискателя

   Металлоискатели любой сложности для обнаружения металла работают на эффекте смены магнитного поля испускаемого котушкой детектором. Магнитное поле поисковой котушки направляется в землю, и при проведении котушкой над металлическим объектом меняет свою  тональность. Эти перемены улавливаются второй котушкой которая сообщает также про находку через тональный сигнализатор. Таким образом, в непосредственной близости с металлическим объектом из за эффекта магнитного притяжения меняется тональность поля которую мы и регистрируем. Также, становится очевидным тот факт что чем больше поисковая котушка тем мощнее будет прибор. Но, для обнаружения мелких объектов предпочтительно иметь одновременно мощную но маленькую котушку, такое сочетание практически невозможно сделать в металлоискателе своими руками. Как видим для создания металлоискателя нужно в первую очередь сделать поисковую головку – детектор, который и будет улавливать сигнал. Мы предлагаем две простые но работающие инструкции для создания самого простого металлоискателя своими руками из подручных средств.

Как сделать металлоискатель своими руками из радиоприемника

   Для этого нам понадобится радиоприемник работающий в AM диапазоне. Помимо него также нужно использовать бытовой калькулятор. Эти два устройства и будут аналогом детектора металлоискателя. Главное закрепить эти два прибора в непосредственной близости друг от друга на плоской твердой поверхности. Этой поверхностью может служить фанера или пластик. Также, важно зафиксировать устройства с помощью скотча или изоляционной ленты. В качестве плоской твердой поверхности из подручных материалов лучше всего подойдет коробка от компакт-диска. И так, мы вплотную подошли к вопросу как сделать металлоискатель используя радиоприемник. Следуем нескольким шагам:

1. Прикрепляем скотчем или изолентой радиоприемник на внутренней стороне створки от CD-диска
2. Аналогично на второй створке прикрепляем калькулятор
3. Включаем радиоприемник и настраиваем его на самую высокую частоту AM диапазона. Но так, что бы не было слышно сигнала от радиостанций. Стараемся сделать максимально громкий звук.
4. Включаем калькулятор
5. Складываем коробку от компакт-диска
6. Немного разводим створки коробки от CD что бы добиться оптимального качества звука.
7. Проверяем металлоискатель – подносим к любому металлическому объекту и слышим громкий звук.
8. Полученную поисковую систему для удобства можно прикрепить к палке или самодельному держателю

   Отлично. Мы получили рабочий прибор, то есть сделали металлоискатель, используя только подручные материалы и собственные руки. В качестве источника магнитного поля в этой схеме мы используем калькулятор, а приемником сигнала служит радиоприемник. Магнитное поле калькулятора влияет на выходной сигнал радиоприемника таким образом, что мы слышим характерные звуки в виде треска. Если возле калькулятора обнаружится металлический объект, то сигнал на выходе приемника исказится и мы зафиксируем это искажение на слух. Вместо радиоприемника можно использовать другие подручные средства, например – компакт-диски. Рассмотрим второй метод создания металлоискателя в домашних условиях.

Как сделать металлоискатель своими руками с помощью дисков

   Как и в первом случае, тут мы тоже используем калькулятор, но в качестве приемника сигнала будет использована пара обычных дисков, батарея на 9 Вольт и наушники для фиксации звука.

   И так, если Вам интересно как сделать металлоискатель с помощью дисков, то следуйте таким простым шагам:

1. Ножницами отрезаем штепсель наушников и оголяем два провода. Получаем два медных провода разных цветов (допустим красного и синего)
2. Берем CD диск и с помощью суперклея приклеиваем один из пары проводов (пусть будет синий) на его пишущую поверхность
3. Таким же образом но только на DVD диск приклеиваем уже красный провод. Получаем два диска от которых идут два разных провода от наушников.
4. Надежно прикрепляем провода к дискам изолентой или скотчем
5. Берем батарейку на 9V и присоединяем синий провод от наушников к минусу, красный к плюсу.
6. Получаем конструкцию в виде двух дисков от которых идут разные провода также присоединены к батарее
7. Берем калькулятор и прикрепляем его с помощью изоляционной ленты на CD диск
8. Кладем DVD диск поверх калькулятора, соединяем оба диска с помощью изоленты.
9. Ложим батарейку сверху на DVD диск и закрепляем ее с помощью изоленты

   Вот мы и сделали металлоискатель своими руками вторым способом. Можно также как и в первом случае прикрепить детектор к ручке. Проводя диски над металлическим объектом, можно будет услышать специфические звуки в наушниках. Любой из этих двух предложенных методов поможет сделать простой рабочий металлоискатель своими руками в домашних условиях. Без сложных схем и серьезных усилий и затрат.

Но, если Вам нужен качественный прибор профессионального уровня рекомендуем купить металлоискатель от известных производителей. Удачи в поисках!

pro-spec.ru

---

• Монтаж электрошкафов
• Не поступает вода в посудомоечную машину электролюкс
• Цоколь у лампы
• Ампер и ватт разница
• Однофазный механический счетчик электроэнергии
• Починить люстру с пультом
• Светильники для сада своими руками
• Как обозначают ноль и фазу
• Как выбрать телевизор для дома
• Не работает утюг
• Что такое лампа галогенная

Металлоискатель своими руками в домашних условиях: схема и размеры

Автор Sergey На чтение 9 мин. Просмотров 198 Опубликовано 27.12.2018

Металлодетектор очень сильно помогает в поисках ценных предметов, залегающих на небольшой глубине. Если вы желаете заняться поисками, но приобрести профессиональный прибор нет возможности, то можно сделать металлоискатель своими руками в домашних условиях. Даже простые металлоискатели могут обнаруживать металлы на глубине 10-50 см, что подходит для большинства скрытых залежей.

Содержание

1. Применение металлоискателей
2. Изготовление металлодетектора из подручных материалов
3. Металлоискатель из радиоприемника
4. Металлоискатель из CD и DVD дисков
5. Самодельный металлоискатель типа Бабочка
6. Необходимые материалы
7. Сборка схемы
8. Сборка катушки
9. Подключение наушников
10. Подготовка корпуса
11. Настройка металлоискателя

Применение металлоискателей

Человечество научилось обнаруживать металлы в земле очень давно. Но пик развития металлодетекторов пришелся на 60-е годы в момент появления доступных радиодеталей.

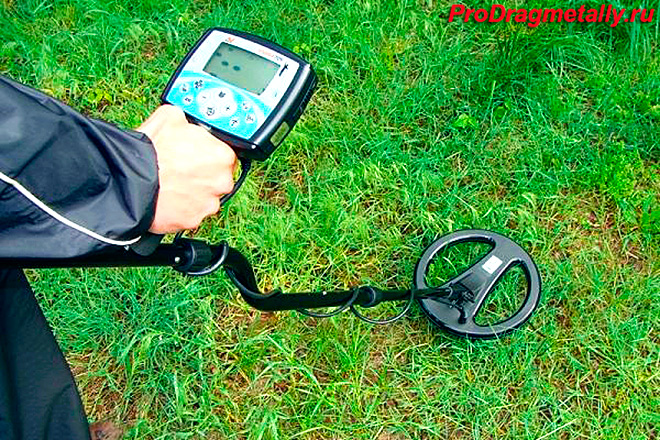

Считается, что главное применение подобных устройств – это поиск старых кладов и реликвий времен проведения военных действий. Но металлоискатели активно используются и в повседневной жизни.

С их помощью можно обнаружить в квартире скрытую проводку в стене, а различные силовые ведомства применяют их для поиска металлических деталей взрывчатых веществ при личном досмотре на пунктах пропуска.

Далее мы рассмотрим несколько видов самодельных металлоискателей, которые сможет собрать любой человек, даже без наличия навыков работы с радиоэлектроникой.

Изготовление металлодетектора из подручных материалов

Рядовой гражданин вряд ли имеет в своем арсенале большое количество радиодеталей. Однако это не является большой проблемой для сборки простых металлоискателей. Большинство описанных в данной статье подручных материалов имеются в каждом доме, либо продаются в магазинах по доступной цене.

Металлоискатель из радиоприемника

Основной деталью для изготовления простейшего устройства для поиска металлов является AM/FM-приемник. Именно он будет реагировать на присутствие металлических изделий в непосредственной близости.

Для изготовления металлоискателя потребуется следующее:

• Пластиковая коробка от компакт-диска.
• Дешевый калькулятор небольших размеров.
• Небольшой AM-радиоприемник.
• Материалы для закрепления приборов (изолента, двусторонний скотч или «липучка»).

Для удобства использования готового прибора потребуется изготовить держатель. Им может быть простая деревянная палка, пластиковая труба или любое аналогичное приспособление нужной длины.

Читайте также: Топор викинга своими руками

Порядок сборки устройства будет следующим:

• Подготавливаем заготовку корпуса. Для этого берем пластиковую коробку и аккуратно вынимаем внутренний держатель для компакт-диска. В результате должна получиться пустая коробка.
• На одну из частей наклеиваем двусторонний скотч или ленту-липучку (вторая часть ленты клеится на заднюю часть радиоприемника).
• Приклеиваем радиоприемник к одной из половинок заготовки корпуса. Если в наличии нет ни липучки, ни скотча, то закрепляем его изолентой. При этом регуляторы должны оставаться доступными для дальнейшей настройки.
• На вторую половину пластиковой коробки аналогичным образом крепится калькулятор.
• Включаем радиоприемник и проводим настройку прибора. Для этого выбираем самое высокое значение в AM-диапазоне. На ней не должно находиться ни одной радиостанции. Если вы слышите звуки станции, то нужно немного уменьшить частоту, чтобы не было никаких лишних звуков. Только шум.
• Проводим окончательную настройку металлоискателя. Для этого медленно начинаем закрывать коробку, отслеживая издаваемые радиоприемником звуки. При приближении радио к калькулятору будет появляться громкий звук, информирующий о том, что приемник поймал волны, издаваемые калькулятором. Раскрываем створки пластиковой коробки так, чтобы этот звук был еле слышен, и фиксируем их в таком положении кусочками пенопласта и изолентой.
• Выполняем проверку прибора, поднеся к нему любой металлический предмет (например, кухонную вилку). Если вы начали слышать громкий звук, значит прибор собран верно и готов к дальнейшей эксплуатации.

Для окончательной сборки металлоискателя останется лишь установить его на подготовленный заранее держатель. Для этого можно воспользоваться остатками ленты-липучки, двухсторонним скотчем или основательно закрепить его другими материалами.

[youtube]https://www.youtube.com/watch?v=KmIcTa5Mp0g[/youtube]

[stextbox id=’alert’]Обратите внимание! Данный вид металлодетектора поможет с простыми поисками металлических частей по дому или в верхних слоях почвы. Для серьезных поисковых операций его возможностей будет недостаточно.[/stextbox]

Металлоискатель из CD и DVD дисков

Для создания следующего простого металлоискателя не потребуется специальных приборов и сложных деталей. Его принцип основан на отражающих свойствах компакт-дисков.

Перед сборкой необходимо собрать и подготовить такие материалы:

• Небольшой калькулятор на батарейках.
• Наушники.
• CD и DVD диски.
• Изолента для закрепления деталей.
• Батарейка типа «Крона» на 9 вольт.
• Клей.
• Нож и ножницы.

Для увеличения эффекта от этой работы данного типа устройства рекомендуется использовать двухсторонние диски. Однако можно обойтись и однослойными дисками, если поиски не увенчались успехом.

Читайте также: Когтеточка для кошек своими руками

Соединяем все детали по следующей инструкции:

• Отрезаем коннектор наушников.
• Зачищаем концы проводов от изоляции. В результате должно получиться две пары проводов (золотой в паре с цветными).
• Капаем каплю клея на DVD-диск и приклеиваем один из проводов наушников, который идет в паре с цветным. Чтобы он не оторвался при использовании устройства, закрепляем свободную часть изолентой к поверхности диска.
• Повторяем процедуру с CD-диском и второй парой проводов от наушников.
• Цветные провода подключаются к батарейке. Парный провод от DVD – к минусу, от CD – к плюсу. Провода фиксируются специальной крышкой, изолентой или припаиваются паяльником. Они не должны соприкасаться друг с другом.
• На зеркальную поверхность CD-диска кладется калькулятор и надежно фиксируется изолентой.
• Поверх калькулятора размещается DVD-диск отражающей стороной вверх. Вся конструкция для надежности обклеивается изолентой в нескольких точках.
• Сверху диска размещаем батарейку и также закрепляем клейкой лентой.

Точная инструкция по сборке устройства изложена в данном видео:

[youtube]https://www.youtube.com/watch?v=1AHFhFIX0OE[/youtube]

После выполнения всех действий проверяем работоспособность системы, поднеся к ней любой металлический предмет. Если при перемещении устройства в наушниках появляются помехи, то наш металлоискатель, изготовленный своими руками в домашних условиях, собран верно.

Заявленная глубина поиска такого металлодетектора составляет 15-20 см, но может меняться в зависимости от почвы, металла, используемых деталей и других факторов.

[stextbox id=’alert’]Важно! Профессионалы поисковых работ с металлоискателем не воспринимают подобные устройства, как рабочие. Считается, что детектор без радиокомплектующих не может адекватно искать металлы на большой глубине. Для этих целей следует использовать более сложные самодельные или фабричные устройства.[/stextbox]

Самодельный металлоискатель типа Бабочка

Данный тип детектора признается рабочим даже в обществе профессиональных копателей, хоть и считается самым простым устройством начального уровня. Однако чтобы сделать его, потребуются некоторые радиодетали и навыки создания электрических схем.



Необходимые материалы

Рассмотрим, какие детали будут использоваться при создании металлоискателя своими руками:

• Транзистор типа КТ315 – 2.
• Конденсатор емкостью 1000 пФ – 2.
• Конденсатор емкостью 10000 пФ – 2.
• Резистор на 100 кОм – 2.
• Простые наушники.
• Аккумулятор от телефона на 3.7 В.
• Медный провод для катушек с сечением 0.5-0.7 мм.

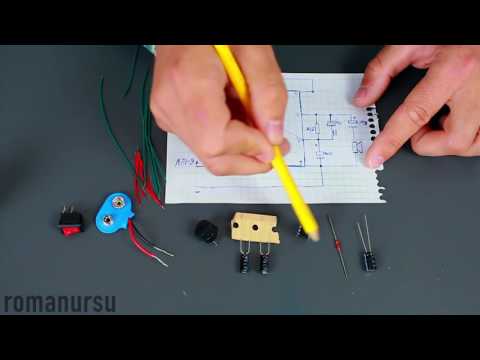

Сборка схемы

Начать сборку прибора нужно с создания электрической схемы. Если у вас имеется текстолит для электрических плат, то стоит использовать именно его. В противном случае используем простую бумагу, склеенную в несколько слоев клеем ПВА. Так как плата должна быть прочной, нужно последовательно проклеить 15-20 слоев бумаги. На верхнем слое можно разметить будущую схему.

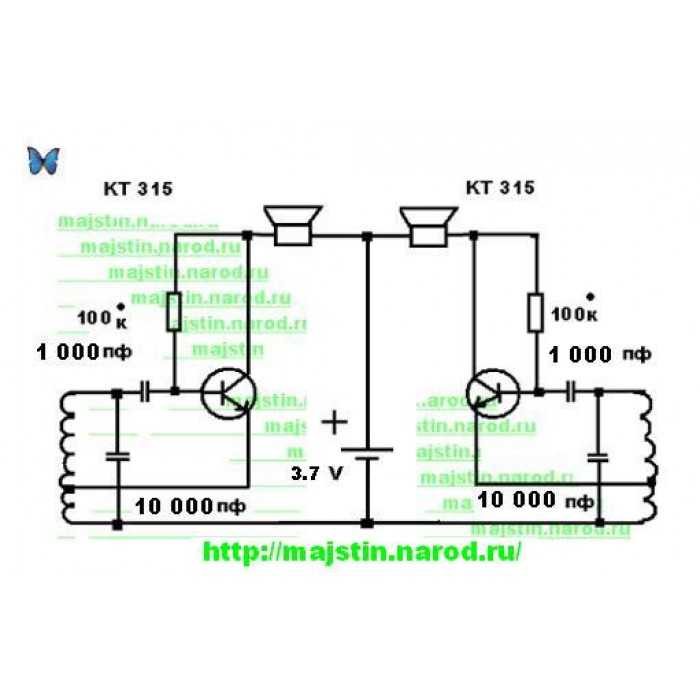

Электрическая схема для металлоискателя типа Бабочка выглядит следующим образом:

Для пайки схемы понадобится паяльник и необходимые расходные материалы (припой, канифоль). Припаиваем все радиодетали, учитывая особенности схемы и размеры комплектующих. Ниже показано примерный вариант готовой электрической платы:

[stextbox id=’alert’]Совет! Если на данном этапе у вас возникли трудности с созданием электрической платы, то рекомендуем воспользоваться услугами техников-профессионалов, которые легко смогут соединить все радиодетали по схеме. [/stextbox]

Читайте также: Вибростол своими руками

Сборка катушки

Поисковая катушка является одной из главных частей детектора материалов из металла. При подаче электрического тока она создает электромагнитное поле. Оно проходит сквозь большинство составляющих грунта – воздух, песок, камень и прочие материалы, но при появлении металлических частиц сигнал отражается, что улавливается приемником. После обработки оператор металлоискателя получает соответствующее оповещение о находке.

Для изготовления катушки используется медная проволока, намотанная в несколько слоев. От диаметра катушки зависит чувствительность прибора. Чем больше диаметр, тем точнее и мощнее будет прибор, но также повышается расход электричества и размеры устройства. Для простого металлоискателя рекомендуется использовать диаметр 20-25 см. Для намотки отлично подойдет кухонная кастрюля.

• Перед началом намотки оставляем небольшой кусок проволоки для припайки ее к электрической схеме. Десяти сантиметров материала должно быть достаточно.
• После этого наматываем 10 витков на кастрюлю и делаем небольшой отвод. Он нужен для соединения с эмиттером транзистора.
• Продолжаем мотать проволоку. Сделав еще 20 витков, отрезаем провод, сделав 10-сантиметровый запас для соединения катушки с конденсаторами.

Вторая катушка выполняется аналогичным способом, но должна быть зеркально обратной. Проволоку, кроме подключаемых контактов, нужно обмотать изолентой для исключения случайных контактов с посторонними предметами и придания ей формы.

Полученные катушки припаиваются к нашей заготовленной электрической схеме. Нулевой виток соединяется с «минусом» источником питания, отвод на десятом витке – к эмиттеру транзистора, а 30 виток – к конденсаторам. Если проводка была в изоляции, то контакты обязательно зачищаются.





Подключение наушников

Финальная часть подключения – подсоединение наушников. Контакты, идущие на левый и правый канал, соединяются с правым и левым резисторами соответственно. Земля обоих каналов идет на «плюс» питания. При желании можно выпаять с любого неработающего устройства гнездо для наушников и установить его в свой прибор. Получится удобная конструкция, позволяющая подключать любые наушники через соответствующий порт.

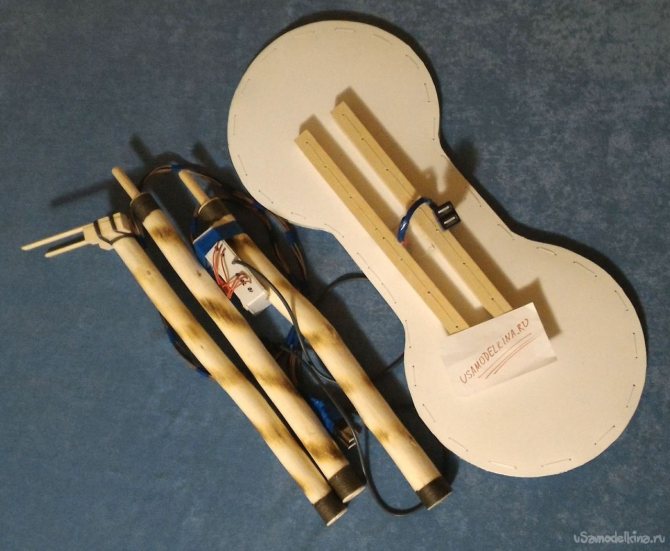

Подготовка корпуса

Чтобы прибор было удобно использовать, нужно подготовить каркас и соединить его с держателем. Каркас изготавливается из любого доступного материала – прочного картона, ячеистого поликарбоната или дерева.

Катушки и электросхема устанавливаются на каркас и изолируются от внешнего влияния коробом, изолентой, герметиком или другими материалами. Расстояние между катушками – 10 см. К каркасу прикрепляется держатель (например, пластиковая труба, деревянная палка от швабры и любой другой предмет из прочного материала на свое усмотрение).

Настройка металлоискателя

В домашних условиях тяжело добиться полного соответствия двух генераторов. Поэтому один из них должен быть подстроен под второй. После включения устройства в наушниках будут отчетливо слышны шумы. Для синхронизации устройства используют ферритовый сердечник. На поверхность одной из катушек прикрепляется трубка, куда вставляется стержень. Он двигается в трубочке, пока шум не пропадет, и не появятся отчетливые редкие щелчки.

Детально о настройке самодельного металлоискателя типа Бабочка показано в этом видео:

[youtube]https://www.youtube.com/watch?v=i5XZ4WhDlRw[/youtube]

С помощью такого детектора можно находит небольшие монеты на глубине до 20 см, а более крупные изделия из металла – около полуметра. Его длительность работы напрямую зависит от используемого источника питания. Так, например, аккумуляторная батарея от старого телефона обеспечивает до 20 часов бесперебойной работы. В комплекте с небольшим весом (около 500 гр.) мы получаем отличное долговечное, дешевое и сравнительно простое в изготовлении устройство для начинающего копателя.

Надеемся, что один из описанных выше металлоискателей, изготовленный своими руками в домашних условиях, оправдает все возложенные на него надежды. Даже простые устройства могут при их правильной настройке могут показывать эффективность не хуже фабричных моделей, а в некоторых случаях будут превосходить их. Результатом могут стать ценные находки, о местоположении которых нельзя было и предполагать.

Металлоискатель для золота своими руками: принцип

Здравствуйте, читатели! Сегодня я хочу поговорить о том, как собрать металлоискатель своими руками. Когда очень хочется купить полезную вещь, а денег на нее нет, приходится откладывать покупку на потом или брать кредит. Кредит обходится дорого. И в голове возникает мысль: «Вот бы найти клад». А какой главный инструмент кладоискателя? Правильно, металлоискатель. Эта статья расскажет вам, как устроен этот прибор и какие детали нужны для его сборки.

Конструкция и принцип работы

Конструкция металлоискателей состоит из следующих основных элементов:

1. Катушка принимает и передает электромагнитный сигнал, сканируя поверхность с искомым металлом.
2. Блок управления обрабатывает сигнал, получаемый от катушки, оповещает пользователя графическим или звуковым сигналом, а также позволяет своими руками настраивать режимы работы детектора.
3. Нижняя штанга фиксирует катушку и регулирует угол ее наклона.
4. Средняя штанга – промежуточное звено между нижней и верхней штангой, позволяет регулировать высоту металлоискателя.
5. Верхняя штанга. Здесь размещается блок управления, а также удобная рукоятка с подлокотником, чтобы руки пользователя не устали от длительного удерживания металлоискателя.

Металлоискатель через катушку излучает электромагнитное поле. Когда в этом поле оказывается металл или любой другой токопроводящий материал, поле искажается и ослабляется. Блок управления улавливает это и подает сигнал.

Более электропроводные цветные металлы сильнее искажают излучаемое детектором поле, чем черные.

Поэтому чувствительные электронные схемы позволяют своими руками создавать приборы с дискриминацией металлов, которые могут отличать цветмет от чермета.

Металлоискатель без микросхем

Если у начинающего «кладоискателя» нет желания связываться с микросхемами, существуют схемы и без них.

Простая схема на тронзисторных генераторах

Существуют более простые схемы, основанные на использовании традиционных транзисторов. Такой прибор может найти металл на глубине в несколько десятков сантиметров.

Какие виды можно сделать в домашних условиях своими руками

Для самоделок хорошо подходят параметрические и фазочувствительные детекторы. Они просты в изготовлении, а детали для них стоят сущие копейки. Для сборки своими руками достаточно обладать базовыми знаниями по радиотехнике.

Металлоискатели с накоплением фазы намного чувствительнее параметрических. При правильной настройке они имеют хорошую дискриминацию и позволяют находить даже мелкие драгоценности, что делает их любимым инструментом пляжных золотоискателей. На сухом песке удается найти серьги и кольца на глубине до 38 см.

Разновидности металлодетекторов

На рынке представлена широкая номенклатура металлодетекторов, применяемых во многих сферах. Ниже приведен список, в котором указаны некоторые разновидности этих устройств:

1. Грунтовые. Эти приборы предназначены для поиска своими руками металлического лома, ювелирных украшений, монет и пр.
2. Глубинные. Эти приборы применяют для поиска вышеназванных металлических изделий на большой глубине.
3. Подводные. Устройства этого типа предназначены для работы подводой. Они могут работать на разных глубинах.
4. Металлодетекторы для поиска золота. Эти приборы позволяют найти золото и украшения для него в любых средах.
5. Охранные устройства. Эти приборы применяют для обнаружения металлических изделий на теле человека и в багаже. Такие устройства выполняют в виде арок и устанавливают на входе в места большого скопления людей, например, на вокзалах, торговых центрах и пр.
6. Промышленные. Это оборудование входит в состав конвейерных линий. Их основная задача обнаружение металла в других веществах. Например, в добываемой песчано-грунтовой смеси.
7. Армейские. Военные применяют такие приборы для обнаружения своими руками мин, неразорвавшихся снарядов, бомб и пр. Военные называют такие приборы миноискателями.
8. Устройства собранные своими руками, чаще всего их собирают начинающие «кладоискатели».

Использование современных материалов позволяет проектировать и изготавливать приборы с высокой точности обнаружения металлов в разных средах. Применение микроэлектроники позволило минимизировать их габаритно-весовые параметры. Кроме этого, простота электрической схемы позволяет с минимальными затратами изготовить металлодетектор своими руками.

Основные параметры

Метод поиска

Индукционные металлодетекторы (МД) состоят из приемопередающей катушки индуктивности.

Излучаемый сигнал при попадании на металлический предмет отражается обратно и регистрируется приемником. Эти устройства достаточно просты в изготовлении своими руками, но их чувствительность сильно зависит от типа грунта и качества катушки.

Импульсные МД возбуждают в поисковой зоне вихревые токи и измеряют вторичное затухающее электромагнитное поле. Чувствительность этих приборов выше и не зависит от типа грунта. Однако они потребляют много электроэнергии, что не позволяет работать в автономном режиме продолжительное время.

Фазочувствительные МД могут быть:

1. Импульсными. Приемник и передатчик здесь – один и тот же элемент. Он фиксирует сдвиг фаз отраженного от металла сигнала. Нарастание сдвига фаз вызывает в наушниках щелчки: чем ближе МД к металлу, тем чаще они становятся, в итоге сливаясь в единый звук. На этом методе основана работа популярного металлоискателя «Пират».
2. Двухконтурными. Состоят из 2 симметричных генераторов и 2 детекторов. Металлический предмет нарушает синхронизацию генераторов, и возникают те же щелчки, сливающиеся в непрерывный тон.


   Двухконтурные проще в изготовлении своими руками, чем импульсные.

3. Параметрические МД не имеют ни приемной, ни передающей катушки, что делает их простыми, дешевыми и популярными для сборки своими руками. LC-генератор создает электромагнитное поле звуковой частоты. Любой металл рядом с металлоикателем изменяет параметры катушечного детектора, что влияет на частоту и амплитуду генерируемых сигналов. Схему таких приборов легко найти. Однако чувствительность их низкая и не позволяет вести сложные поиски. Параметрические МД делятся на:
4. Частотные МД. Излучают многочастотные сигналы. При приближении к металлам прибор фиксирует изменение частоты.
5. Металлоискатели, регистрирующие изменение добротности контура. Когда расстояние между прибором и металлом уменьшается, прибор фиксирует это.

Глубина обнаружения

Глубина обнаружения зависит от диаметра катушки, электронной схемы и частоты работы. Чем больше диаметр мотка провода, мощнее излучаемое электромагнитное поле и ниже его частота, тем глубже зона обнаружения металлоискателя, сделанного своими руками.

Однако с увеличением глубины поиска ухудшается чувствительность металлоискателя к мелким предметам, селективные возможности также снижаются. Возрастает энергопотребление и вес устройства, что усложняет длительное удержание металлоискателя в руках.

Частота работы

По частоте работы МД делятся на:

1. Высокочастотные. Работают на частотах нескольких сотен кГц. Применяются в приборах, рассчитанных на поиски золота, так как имеют отличную дискриминацию. Но резко теряют чувствительность на мокрых и магнитных грунтах, а также на глубине больше 40 см.
2. Среднечастотные. Частота работы до нескольких десятков кГц. Требования к качеству катушки ниже, хорошая чувствительность. Глубина обнаружения до 1,5 метров при условии, что грунт сухой и маломинерализованный.
3. Низкочастотные. Работают на частоте от сотен Гц до нескольких кГц. Это глубинные металлоискатели, обнаруживающие предметы до 5 метров под землей. Они просты в изготовлении своими руками. Из недостатков: низкая чувствительность и высокое энергопотребление. Подходят в качестве магнитодетекторов, а также для поиска крупных предметов из черного металла (арматура, проводка).
4. Сверхнизкочастотные. Не подходят для любительского поиска, так как имеют высокое энергопотребление и большие габариты, а для обработки сигнала требуются специальные программы. Частота работы до нескольких сотен Гц. Эти металлоискатели невозможно удерживать на руках, поэтому они устанавливаются на автомобиле.

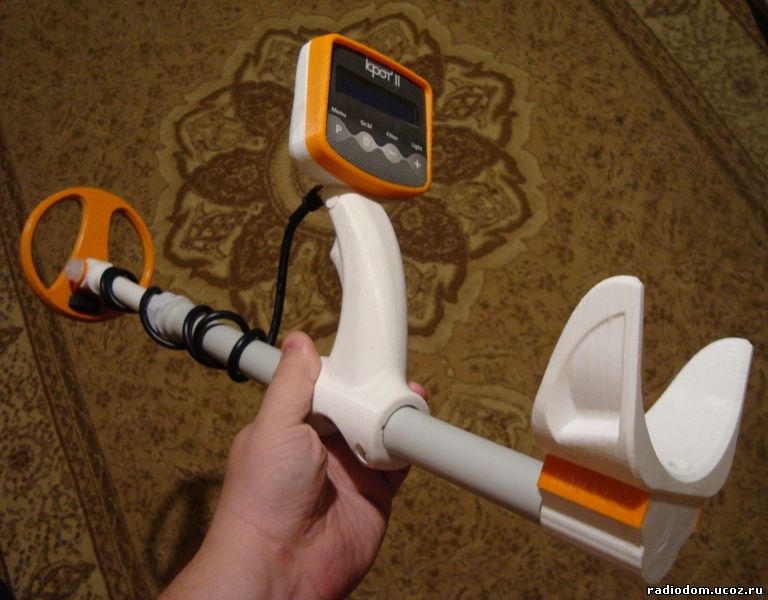

У нас вы можете найти схемы, для самостоятельной сборки следующих моделей металлоискателей:

Металлоискатель Малыш FM и малыш FM-2
Принцип работы	Электронного частотомера FM
Дискриминация металлов	есть (Черный и все остальные)
Максимальная глубина поиска	0,6 метра
Программирумые микроконтроллеры	есть
Рабочая частота	19 кГц
Уровень сложности	начальный

Металлоискатель ПИРАТ
Принцип работы	PI (импульсный)
Дискриминация металлов	нет
Максимальная глубина поиска	1,5 метр
Программирумые микроконтроллеры	нет
Рабочая частота	—
Уровень сложности	начальный

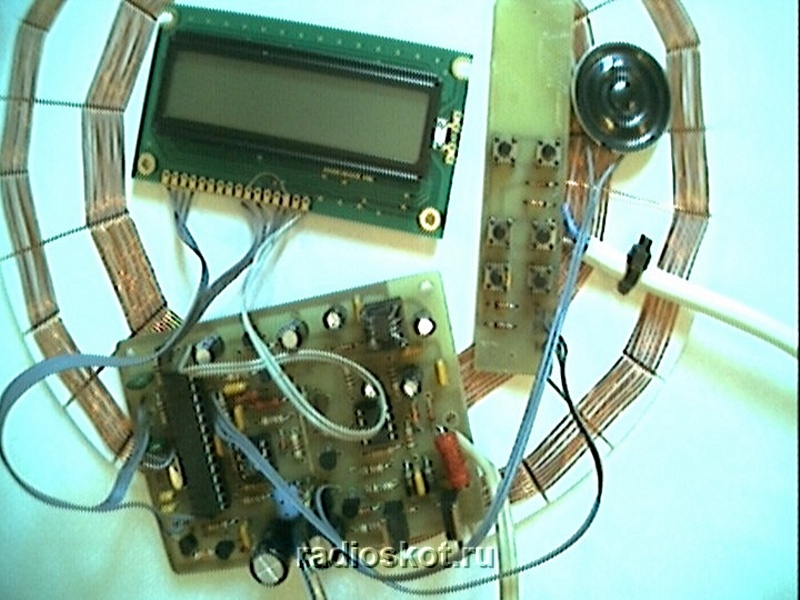

Металлоискатель ШАНС
Принцип работы	PI (импульсный)
Дискриминация металлов	есть
Максимальная глубина поиска	1 метр
Программирумые микроконтроллеры	есть
Рабочая частота	—
Уровень сложности	средний

Металлоискатель Clone PI
Принцип работы	PI (импульсный)
Дискриминация металлов	нет
Максимальная глубина поиска	2,5 метра (Зависит от размера катушки)
Программирумые микроконтроллеры	есть
Рабочая частота	—
Уровень сложности	средний

Металлоискатель Clone PI AVR
Принцип работы	PI (импульсный)
Дискриминация металлов	нет
Максимальная глубина поиска	2,5 метра (Зависит от размера катушки)
Программирумые микроконтроллеры	есть
Рабочая частота	—
Уровень сложности	средний

Металлоискатель Clone PI W
Принцип работы	PI (импульсный)
Дискриминация металлов	нет
Максимальная глубина поиска	2,5 метра (Зависит от размера катушки)
Программирумые микроконтроллеры	есть
Рабочая частота	—
Уровень сложности	средний

Металлоискатель Квазар
Принцип работы	IB
Дискриминация металлов	есть
Максимальная глубина поиска	1-1,5 метра (Зависит от размера катушки)
Программирумые микроконтроллеры	есть
Рабочая частота	4 — 17 кГц
Уровень сложности	Средний

Металлоискатель Квазар ARM
Принцип работы	IB
Дискриминация металлов	есть
Максимальная глубина поиска	1-1,5 метра (Зависит от размера катушки)
Программирумые микроконтроллеры	есть
Рабочая частота	4 — 16 кГц
Уровень сложности	Средний

Металлоискатель Соха 3TD-M
Принцип работы	IB
Дискриминация металлов	есть
Максимальная глубина поиска	1 — 1,5 метра (Зависит от размера катушки)
Программирумые микроконтроллеры	есть
Рабочая частота	5 — 17 кГц
Уровень сложности	Средний

Металлоискатель Фортуна
Принцип работы	IB
Дискриминация металлов	есть
Максимальная глубина поиска	1 — 1,5 метра (Зависит от размера катушки)
Программирумые микроконтроллеры	есть
Рабочая частота	4,5 — 19,5 кГц
Уровень сложности	Средний

Металлоискатель Фортуна ПРО-2
Принцип работы	IB
Дискриминация металлов	есть
Максимальная глубина поиска	1 — 2 метра (Зависит от размера катушки)
Программирумые микроконтроллеры	есть
Рабочая частота	4,5 — 19,5 кГц
Уровень сложности	Высокий

Металлоискатель Фортуна М2 и М3
Принцип работы	IB
Дискриминация металлов	есть
Максимальная глубина поиска	1 — 2 метра (Зависит от размера катушки)
Программирумые микроконтроллеры	есть
Рабочая частота	4,5 — 19,5 кГц
Уровень сложности	Высокий

Металлоискатель Фортунам М
Принцип работы	IB
Дискриминация металлов	есть
Максимальная глубина поиска	1,5 — 2 метра (Зависит от размера катушки)
Программирумые микроконтроллеры	есть
Рабочая частота	7 — 16 кГц
Уровень сложности	Высокий

Металлоискатель ТЕРМИНАТОР-3
Принцип работы	IB
Дискриминация металлов	есть
Максимальная глубина поиска	1 метр (Зависит от размера катушки)
Программирумые микроконтроллеры	нет
Рабочая частота	7 — 20 кГц
Уровень сложности	Высокий

Пошаговая инструкция по сборке простого самодельного металлоискателя своими руками

Необходимые инструменты и материалы

Для сборки металлоискателя своими руками понадобятся:

1. Инструменты: кусачки, ножик, пила мелкая, отвертка, паяльник.
2. Материалы: провод, припой, флюс, клей, изолента, радиодетали, деревянная или пластиковая палка.

В качестве штанги, а также элементов ее крепления нужно использовать диэлектрики (полимеры, дерево, клей), чтобы они не вносили помех в работу металлоискателя.

Подготовка деталей

Нужно подготовить плату, на которой будет монтироваться электрическая схема. В качестве платы может использоваться даже картон. На ней от руки размечают расположение будущих деталей и проделывают отверстия.

Радиодетали покупают в магазине или выпаивают из старой аппаратуры. Однако нужно следить, чтобы детали были одинаковыми. Это позволит легче согласовать работу двух детекторов.

Схемы металлодетектора для изготовления

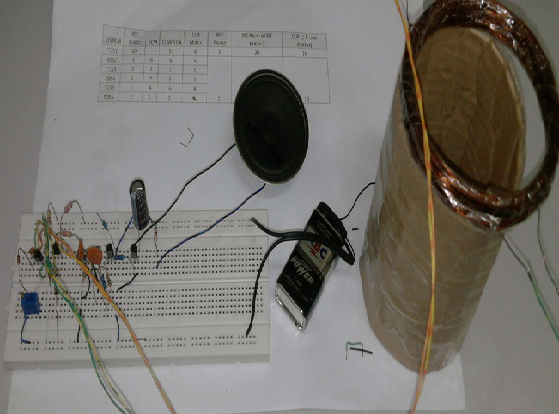

Чувствительного металлоискателя на базе схемы двухконтурного осциллятора

Этапы изготовления:

1. Располагают на плате транзисторы, резисторы и конденсаторы и припаивают согласно приведенной ниже схеме.
2. Припаивают два провода от батарейного отсека, а также два пьезоэлектрических динамика.
3. Наматывают провод на круглый каркас диаметром около 22 см. После 10 витков делают отвод провода длиной 20 см. Провод в месте отвода не разрывают, а складывают руками пополам. Делают еще 20 витков. В результате должно получиться три вывода длиной 20 см: начало провода, конец и отвод после 10-го витка.
4. Снимают катушку с каркаса, придерживая витки руками, и плотно фиксируют изолентой.
5. Наматывают вторую катушечку, которая должна зеркально повторять первую. Снимают ее с каркаса и фиксируют изолентой.
6. Припаивают согласно схеме выводы катушечных детекторов.
7. Собирают подставку. Катушки располагают друг от друга на расстоянии примерно 15 см, а между ними прикрепляют плату.
8. Настраивают детекторы перед закреплением. Включают металлоискатель и, перемещая руками катушки, добиваются максимальной тишины. Подносят металл к одной из них. Если звук заметно изменяется, значит, металлоискатель работоспособен.
9. Фиксируют элементы клеем и замазывают масляным лаком.
10. Прикрепляют к подставке рукоятку.

На трансформаторе с Ш-образными пластинами

Это простой параметрический металлоискатель с индуктивной обратной связью. Позволяет обнаруживать скрытую проводку, арматуру в стенах и перекрытиях, а также крупные металлы в почве. Трансформатор используется маломощный от любого радиоприемника. Чтобы своими руками превратить трансформатор в детектор, нужно разомкнуть его магнитопровод: снять каркас, прямые перемычки и обмотки.

Существуют две схемы переделки трансформатора. В первой используются старые обмотки, во второй они наматываются заново.

В первом случае Ш-образные пластины нужно сложить вместе и на них надеть обмотки. Обмотка на схеме II – сетевая, обмотка I – понижающая на 12 В. Конденсатором С1 настраивается тон звука. Вместо транзистора МП40 можно использовать КТ361.

Во втором случае на Ш-образные пластины наматываются обмотки на 1000 витков (на схеме I) и 200 витков (на схеме II). Для обмотки I используется провод ПЭЛ-0,1. Через 500 витков делается отвод. Обмотка II наматывается проводом ПЭЛ-0,2.

Трансформатор герметизируется и помещается на нижней штанге металлоискателя. При приближении к металлу в наушниках изменится тональность сигнала.

На транзисторах

Также несложная схема, состоящая из транзисторов К315Б или К3102, конденсаторов, резисторов, наушника и элемента питания.

Первый транзистор создает задающий генератор, второй – поисковый генератор. Если к катушке приблизить металл, в наушниках появляется звук. Подробная схема приведена ниже.

На микросхеме К561ЛЕ5

Схема состоит из микросхемы, наушников, резисторов и конденсаторов. Катушка L1 подключается к задающему генератору, а L2 – к поисковому генератору микросхемы. Металлический предмет влияет на частоту поискового генератора, меняя звук в наушниках. Настраивается МД конденсатором С6. Он устраняет лишние шумы. Напряжение питания прибора 9 В.

Необходимые детали и инструменты для сборки

Для сборки такого металлоискателя необходимо в первую очередь подготовить набор необходимых деталей и инструментов.

В случае с импульсным металлоискателем примерныйсписок деталей будет выглядеть так:

1. Электролитные конденсаторы с напряжением минимум 16 В следующих емкостей: 2 конденсатора емкостью 10 мкФ, один емкостью 2200 мкФ, 2 шт – 1 мкФ.
2. Конденсаторы из керамики: 1 шт емкостью 1 нф.
3. Пленочные конденсаторы самого минимальное значения напряжения, к примеру, 63 В – 2 шт по 100 нф.
4. Резисторы по 0, 125 Вт: 1 к — один, 1,6 к – один, 47 к – один, 62к – два, 100 к – один, 120 к – один, 470 к – один, 2 ом – один, 100 ом – один, 470 ом – один, 150 ом – один,
5. Резисторы по 0,25 Вт: 10 ом – один.
6. Резисторы по 0,5 Вт: 390 ом – один
7. Резисторы 1 Вт: 220 ом – один.
8. Резисторы переменные: 10 к –один, 100 к – один,
9. Транзисторы: ВС 557 – один, ВС 547 – один, IRF 740 – один,
10. Диоды: 1N4148 — два, 1N4007 – один.
11. Микросхемы: К157 УД2, NE555.
12. Панели для каждой из них.

Детали для металлоискателя
Из инструментов при выполнении работ понадобятся:

• Паяльник, олово, специальный припой, прочие принадлежности для пайки.
• Набор отверток, кусачки, плоскогубцы и другой слесарный инструмент.
• Материалы для производства печатной платы.

Как собрать своими руками без использования микросхем

Это самый простой в сборке вариант. Так сказать, для чайников. Не нужно даже ничего паять. Металлоискатель строится из калькулятора, радиоприемника и картонки или коробки от CD диска. Приемник и калькулятор нужно брать самые простые, без защиты от электромагнитных помех.

Принцип действия основан на том, что калькулятор создает радиопомехи в АМ диапазоне, а приемник их улавливает. Изготовление металлоискателя своими руками состоит из следующих стадий:

1. Радио поставить на самый верхний АМ диапазон, но при этом свободный от станций. Должны слышаться только помехи.
2. Приемник двухсторонним скотчем приклеить тыльной стороной к одной створке коробки от CD диска. Калькулятор приклеить к другой створке.
3. Включить калькулятор. При полностью открытой створке приемник должен усилить свое звучание.
4. Плавно сложить коробку. Когда угол между приемником и калькулятором станет примерно 90°, радио утихнет.
5. Зафиксировать коробку в этом положении.

При попадании металла в зону действия МД вектор поля повернется, и приемник снова усилит свое звучание. В зависимости от конструкции приемника может оказаться, что при угле 90° звучание, наоборот, усиливается. В этом случае постепенно увеличивают угол между створками коробки, добиваясь ослабления тона.

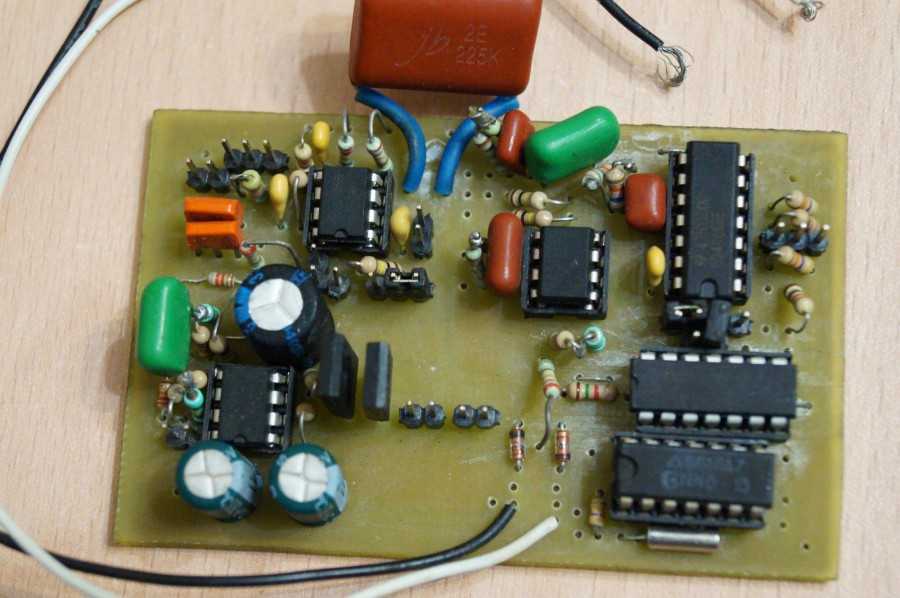

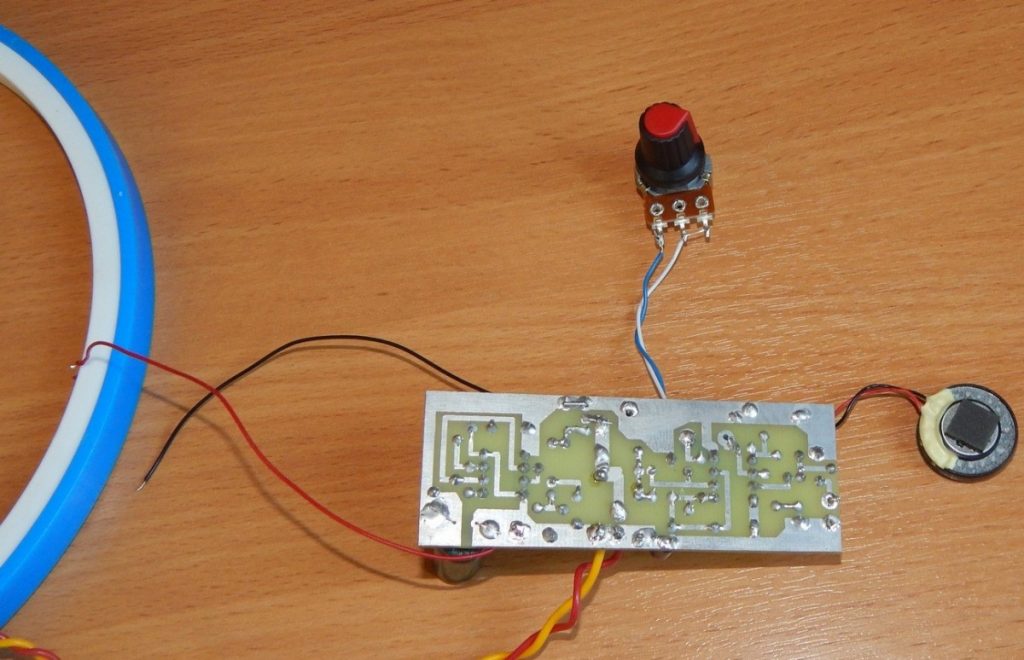

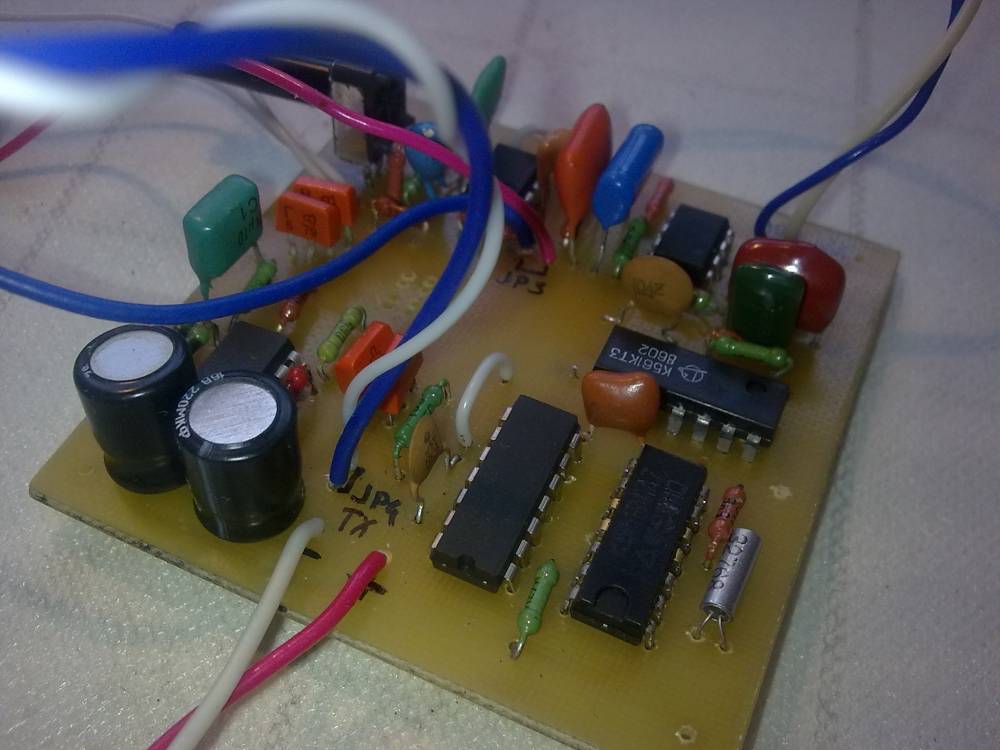

Сборка печатной платы

Есть несколько вариантов разводки плат своими руками. На рисунках ниже приведены схемы разведения плат для металлоискателей на двухконтурном осцилляторе, на трансформаторе, транзисторах и на микросхеме К561ЛЕ5.

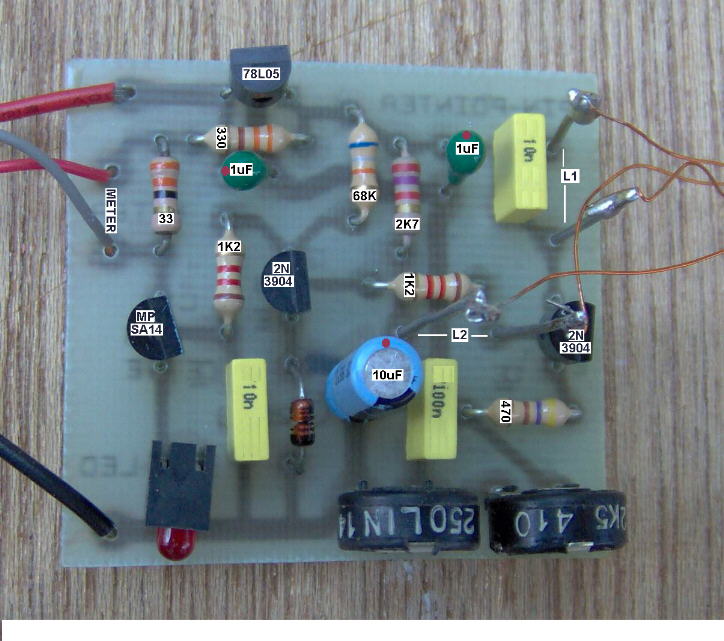

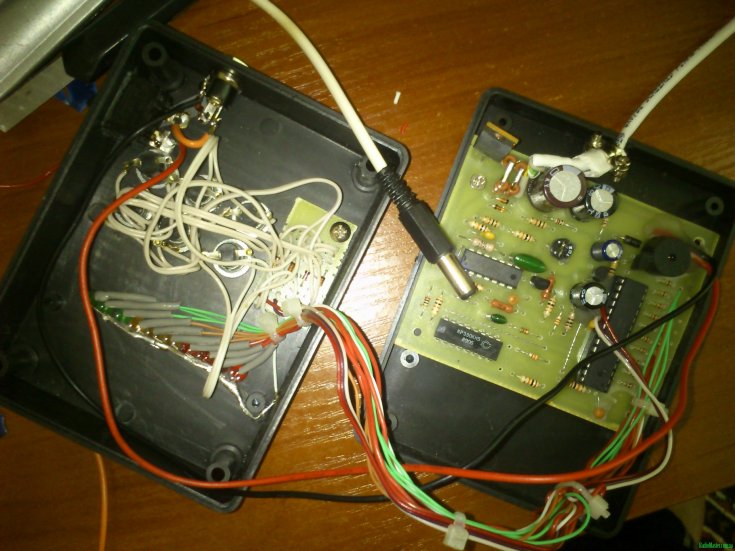

Собранную своими руками электронику нужно разместить в пластиковом корпусе для исключения помех.

Как сделать катушку

Используется медный эмалированный провод диаметром 0,4–0,6 мм и оправа нужного размера. Диаметр оправы зависит от целей применения металлоискателя:

• до 9 см – подходит для поиска арматуры и профилей;
• 14-18 см – для поиска мелких драгоценностей;
• 22-50 см – для поиска крупных и глубоко залегающих предметов.

Также для правильной работоспособности металлоискателя нужно следить за индуктивностью катушки. Индуктивность можно измерить специальным прибором или рассчитать в интернете на калькуляторе.

Оправу для катушки можно приобрести в магазине или сделать самому. Для этого подойдут фанера или прочный пластик. Лучше всего использовать пластик (поликарбонат, компьютерный диск, ковш), так как он меньше всего влияет на электромагнитное поле и не поглощает влагу.

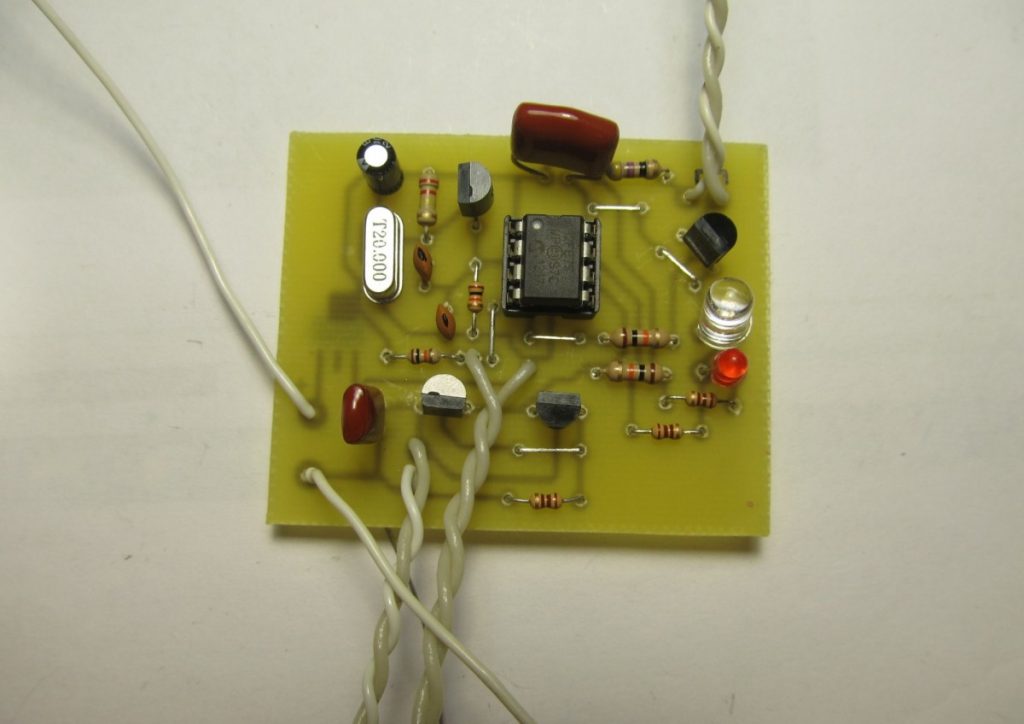

Расположение деталей на плате для микросхемы в корпусе DIP

Если используется микросхема в DIP корпусе, то детали размещают как на рисунке ниже.

Расположение деталей на плате для микросхемы в корпусе SM

Ниже приведена схема расположения деталей при использовании микросхемы в SM корпусе.

Как влияет катушка на работоспособность металлоискателя

Катушка — это основная деталь металлодетектора, генерирующая ЭМП. Разрабатывая схему будущего прибора, следует грамотно рассчитать параметры этого узла и довести их до оптимальных значений.

Оптимальные размеры

Крупные диски обеспечивают эффективное излучение ЭМП и глубокое «просвечивание» почвы. Но если в сканируемой области окажется крупный и бесполезный предмет, металлоискатель определит его как искомую мелочь.

Крупные диски обеспечивают эффективное излучение.

Стандартный диаметр приемника для обнаружения металлических профилей и арматуры составляет 20-90 мм. При желании заняться поиском «пляжного золота» используются параметры 130-150 мм, а для крупного железа — 200-600 мм.

Монопетля

Классический вариант катушки называется одинарной петлей или монопетлей. Конструкция представляет собой кольцо из нескольких витков медного провода, которое может применяться на любой почве, обеспечивая точную локализацию находки.

Негативной стороной использования изделия является невысокая добротность и вероятность уязвимости к помехам.

Инструкция по изготовлению

Чтобы изготовить диск, генерирующий ЭМП из медной проволоки, нужно придерживаться руководства:

1. Для наматывания провода будет использоваться деревянная основа с направляющими. Между этими элементами выдерживается расстояние, которое соответствует диаметру основания.
2. Проволока наматывается по периметру в 20-30 витков на каждое крепление. В отдельных точках ее усиливают изолентой.
3. Дальше следует снять обмотку с проволоки и придать ей эстетичную форму.
4. В завершение контур подключается к устройству и проверяется на работоспособность.

Чтобы изготовить диск, проволока наматывается по периметру.

Расчет индуктивности

Выбирая схему изготовления металлоискателя, следует рассчитать индуктивность. Даже если вы конструируете прибор из готовых деталей, этот параметр нужно проверить путем измерений или расчетов, чтобы не столкнуться со сбоями на этапе проверки почвы.

Существуют различные программы и онлайн-калькуляторы для расчета индуктивности. Также можно воспользоваться ручным методом, придерживаясь следующей инструкции:

1. Укажите параметр индуктивности L из технического паспорта МД и габариты петли D. I и t берутся оттуда же или указываются индивидуально. Типовые характеристики выглядят примерно так: L = 10 мГн, D — 20 см, I = t = 1 см.
2. С помощью монограммы уточните число витков — w.
3. Определите коэффициент укладки k = 0,5 по размерам (ширина и высота катушки), продиагностируйте площадь сечения петли и площадь чистого медного проводника.
4. Разделив S на w, определите диаметр обмоточного провода и сечение основного проводника — d.
5. Если показатель d составляет 0,5-0,6 мм, расчет выполнен правильно. В других случаях потребуется увеличить или уменьшить I и t катушки.

Корзинка

Корзинкам свойственны идентичные особенности, что и монопетлям. Они гарантируют стабильную работу и умеют различать металлы.

Корзиночные приемники выпускаются в плоской или объемной конфигурации. При этом электрические параметры 2 вариантов сопоставимы.

Корзинки гарантируют стабильную работу и умеют различать металлы.

Начинающему мастеру следует выбрать плоскую корзинку. Для изготовления прибора «под золото» подойдет старый компьютерный диск с тонкой и слабой металлизацией никелевым покрытием. Расчет номограммы для плоского изделия не требуется.

Определение поправочного коэффициента

Чтобы определить поправочный коэффициент, следует:

1. Уточнить значение диаметра D2, чтобы оно соответствовало внешнему диаметру оправки с исключением 2-3 мм, и взять D1 = 0,5D2. Подобные параметры являются оптимальными для любительского прибора.
2. Используя формулу, необходимо определить число витков и диаметр провода с изоляционным покрытием.

ДД катушки

Маркировка ДД используется для двойных детекторов. Подобная катушка состоит из 2 идентичных частей, которые складываются со специфическим пересечением.

ДД катушки состоят из 2 идентичных частей.

При правильном балансе плеч ДД электромагнитное поле перемещается в зону пересечения. Любые неоднородности в пространстве сопровождаются генерацией сильного сигнала.

Катушки ДД разработаны для поиска золотых изделий, поэтому большинство детекторов с приставкой Gold оборудованы ДД-комплектующими.

Как самостоятельно закрепить

Готовый каркас для катушки металлоискателя можно купить в любом тематическом магазине. Однако стоимость заготовки бывает неоправданно высокой, поэтому пользователи отдают предпочтение самодельным аналогам.

Кто-то использует фанерный лист, но этот материал обладает свойством поглощения ЭМП. Поэтому лучше выбрать компьютерный CD-диск или тарелку из пластика. 2 конструкции соединяются друг с другом, а в качестве оправки используется сотовый поликарбонат.

Модернизация

Чтобы металлоискатель лучше находил мелкие драгоценности, нужно увеличить его рабочую частоту.

Чувствительность прибора увеличивается и при добавлении в схему дополнительной RC-цепи.

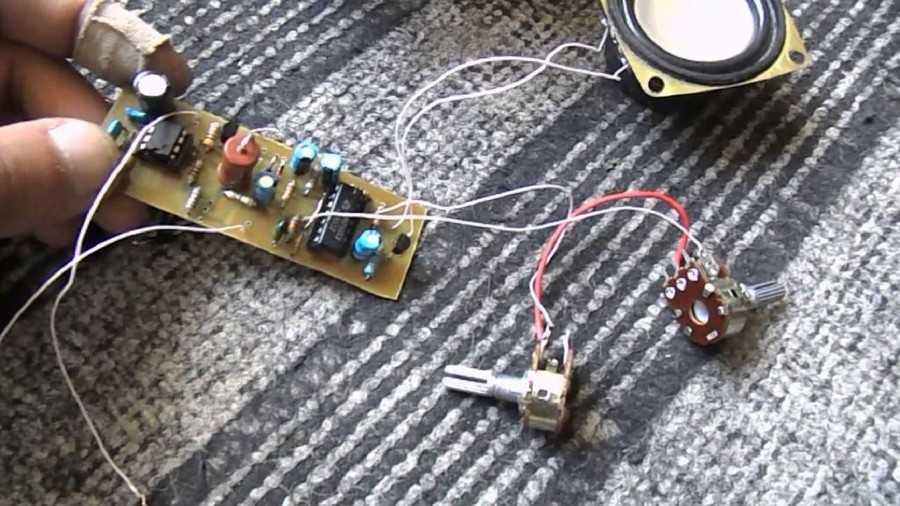

Установка переменных резисторов позволяет настраивать прибор своими руками, не трогая катушки.

Применение динамиков с конденсаторами делает выдаваемый звук громче. Полезно также создание надежного крепления катушек и блока управления. Защита от ударов и трясок уменьшит помехи, а настройки будут реже сбиваться.

Функциональные и технические параметры металлодетекторов

Прежде чем выбрать и купить хороший металлоискатель, следует чётко определиться с тем, в какой среде будут вестись поисковые работы. Также необходимо учесть предполагаемые размеры искомых предметов и глубину их залегания. Рассмотрим основные характеристики, на которые нужно обратить особое внимание при покупке детектора:

• принцип действия;
• рабочая частота прибора;
• чувствительность;
• вес;
• балансировка грунта;
• целеуказание;
• дискриминатор;
• дополнительные функции.

Принцип работы и рабочая частота детектора – основные характеристики, определяющие возможности прибора и показывающие, к какой категории его можно отнести (простой грунтовый, средний класс или профессиональный). Чувствительность определяет глубину залегания предметов, с которой может работать прибор. Как правило, этот показатель находится в пределах от 100−150 мм до 600−1500 мм. Однако существуют глубинные модели, предназначенные для поиска предметов на глубине 5 метров. Дискриминатор даёт возможность настроить прибор на поиск определённого вида металла. Это позволяет оператору не отвлекаться на металлизированный мусор.

Metalloiskatel. Как самостоятельно сделать высокочувствительный металлоискатель своими руками в домашних условиях из подручных материалов. Метод

Глубинный металлоискатель по конструкции напоминает обычный, за исключением некоторых технических деталей. Отличием его также является повышенная чувствительность к металлическим предметам, что дает возможность обнаруживать их на большей глубине по сравнению с простым металлоискателем. Помимо этого, имеется функция избирательного поиска, то есть возможность находить предметы определенного размера, не реагируя на неподходящие по параметрам.

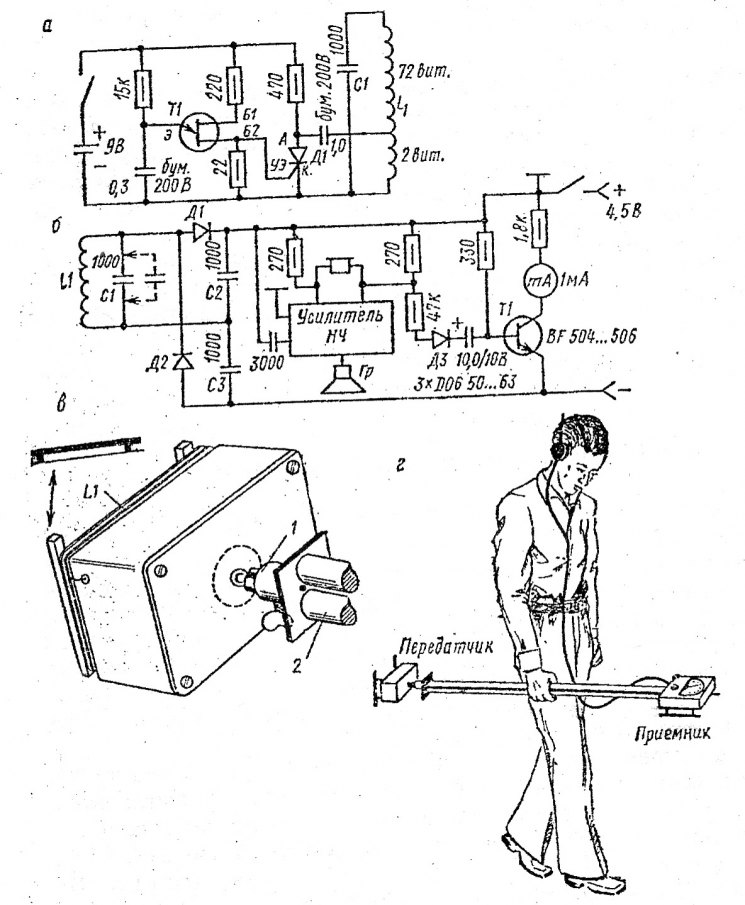

Схема глубинного металлоискателя

Она довольно проста, несмотря на кажущуюся сложность. Состоит металлодетектор из двух частей – принимающей и передающей. Основным устройством является генератор передатчика высокой частоты. Две рамочных антенны, одна из которых служит передатчиком сигнала, вторая приемником. Они должны располагаться строго под углом 90 градусов друг к другу для предотвращения улавливания сигналов генератора приемной антенной. При нахождении предмета из металла, магнитное поле, создаваемое генератором, подвергается искажению, и впоследствии улавливается принимающей антенной. В данном случае масса металлического предмета используется как источник излучения, отправляя производимую энергию на принимающую антенну.

Схема приемника металлодетектора

В передающее устройство входит тиристор мощностью от 0,25 до 1 Вт, генератор звука частотой 200 Гц. При нахождении металлического предмета оператор слышит звук частотой 200 Гц, сила которого зависит от величины найденного предмета и расстояния до него.

Детекторный приемник, контур колебаний которого реагирует на частоту 120 кГц, и состоящий из двух диодов. Усилителем может служить абсолютно любой генератор низких частот, которой можно найти в старом радиоприемнике. Достаточно усилителя на транзисторах в количестве 5-6 штук. Также используется транзистор в качестве усилителя тока для стрелочного прибора, позволяющий измерить уровень принимаемого сигнала. То есть, в составе прибора есть два вида индикаторов – визуальный и акустический. Частота работы настроена таким образом, чтобы не мешать работе приемника сигнала.

Схема передатчика

Необходимые детали и инструменты для сборки

Для сборки такого металлоискателя необходимо в первую очередь подготовить набор необходимых деталей и инструментов.

В случае с импульсным металлоискателем примерныйсписок деталей будет выглядеть так:

1. Электролитные конденсаторы с напряжением минимум 16 В следующих емкостей: 2 конденсатора емкостью 10 мкФ, один емкостью 2200 мкФ, 2 шт – 1 мкФ.
2. Конденсаторы из керамики: 1 шт емкостью 1 нф.
3. Пленочные конденсаторы самого минимальное значения напряжения, к примеру, 63 В – 2 шт по 100 нф.
4. Резисторы по 0, 125 Вт: 1 к — один, 1,6 к – один, 47 к – один, 62к – два, 100 к – один, 120 к – один, 470 к – один, 2 ом – один, 100 ом – один, 470 ом – один, 150 ом – один,
5. Резисторы по 0,25 Вт: 10 ом – один.
6. Резисторы по 0,5 Вт: 390 ом – один
7. Резисторы 1 Вт: 220 ом – один.
8. Резисторы переменные: 10 к –один, 100 к – один,
9. Транзисторы: ВС 557 – один, ВС 547 – один, IRF 740 – один,
10. Диоды: 1N4148 — два, 1N4007 – один.
11. Микросхемы: К157 УД2, NE555.
12. Панели для каждой из них.

Детали для металлоискателя

Из инструментов при выполнении работ понадобятся:

• Паяльник, олово, специальный припой, прочие принадлежности для пайки.
• Набор отверток, кусачки, плоскогубцы и другой слесарный инструмент.
• Материалы для производства печатной платы.

Этапы сборки металлоискателя

Процесс сборки глубинного металлоискателя своими руками включает в себя следующие этапы:

На первом этапе необходимо собрать электронную часть, а именно блок управления.

Пошагово процесс выглядит так:

• Вырезка текстолита необходимого размера.
• Подготовка рисунка печатной платы и его перенесение непосредственно на плату.
• Подготовка травильного раствора. В его состав входят соль поваренная, электролит и пероксид водорода.
• Травление платы и просверливание технологических отверстий.
• Лужение платы при помощи паяльника.
• Далее наступает самый важный этап в сборке блока управления. Это подбор, поиск и припаивание деталей непосредственно на плату.
• Наматывание пробной катушки. Существует несколько вариантов ее намотки. Наиболее простой вариант – использовать провод ПЭВ размером 0,5 и намотать его 25 витков на подходящей оправе с диаметром около 19-20 см.

Лучшим вариантом будет спаять все напрямую, а уже после окончания наладки подобрать необходимые разъемы и переходники. Скрутки лучше не делать, это оказывает отрицательное влияние на чувствительность прибора.

Вторым неплохим вариантом будет сделать такое кольцо из провода витой пары. Понадобится около 2,5 – 2,7 м провода.

Для достижения максимальной чувствительности необходимо выполнить следующие действия:

1. Намотать 25 витков провода.
2. Провести тест, отрезая небольшие куски провода и наблюдая за повышением чувствительности.
3. Необходимо проделывать это до тех пор, пока чувствительность не начнет снижаться.
4. Подсчитать число витков, намотать окончательный вариант катушки, добавив 1-2 витка. Таким образом, достигается максимальное значение чувствительности.

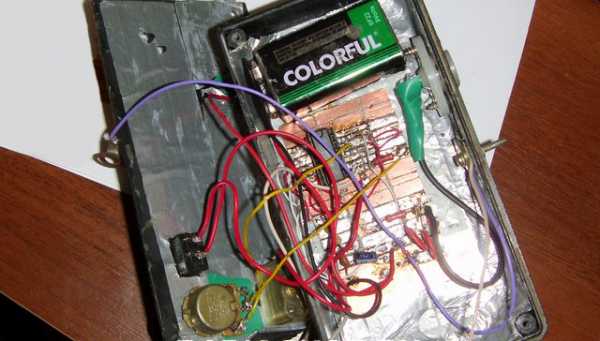

По окончании основных работ, блок управления, катушка и остальные детали закрепляются на своих местах на штанге. Металлоискатель можно включать и проверять.

Возможные проблемы при сборке

• Собранный прибор не дает реакцию на металлические предметы. Причиной может быть поломка диодов, либо транзистора. Требуется заменить неисправные детали.
• Чрезмерный нагрев транзистора. Следует установить резистор меньшего сопротивления, уменьшая его до прекращения нагрева.

Сборка такого типа металлоискателей не является слишком сложной, при четком соблюдении всех правил и инструкций.

Устройства способные обнаруживать металлические предметы в слабопроводящих средах называют металлоискателями, или металлодетекторами. Их можно использовать для поиска черных и цветных металлов. Самодельный металлоискатель для монет способен обнаруживать мелочь на расстоянии от 10 до 50 см, а более объемные металлы от 0,5 до 3 м.

Применение металлодетекторов известно еще с древних времен, а большой рост их производства приходится на конец 60-х годов. Благодаря прогрессу и множеству схем, любой начинающий радиолюбитель может изготовить своими руками металлоискатель, не прибегая к обширным знаниям в электронике. Главное преимущество самодельных металлоискателей – маленькие затраты.

Соберем простейший металлоискатель, работающий на двух генераторах частоты – металлоискатель на биениях. При одинаковой частоте генераторы синхронизированы, но при попадании в поле одной из катушек металла происходит изменение частоты в одном из генераторов. В результате схема воспроизводит в динамике звук разности частот двух генераторов.

Инструменты и материалы для устройства

Чтобы сделать самодельный металлоискатель, нужно разделить процесс на три этапа – создание конструкции, реализация схемы, сборка в единое целое. Опишем приблизительный перечень инструментов и материалов, которые могут понадобиться для этих целей. Далее по статье будет более подробно поясняться: из чего можно собрать металлоискатель для золота, и какой именно материал лучше использовать. Начнем с подготовки инструмента для начинающих копателей. Для работы понадобятся:

1. Кусачки для работы с проводами и деталями;
2. Ножик;
3. Пила для пластика. На крайний случай можно воспользоваться ножом или обычной пилой;
4. Паяльник;
5. Набор отверток.

Необходимые материалы:

1. Изолента;
2. Набор для пайки. Можно использовать просто канифоль и припой;
3. Клей;
4. Детали и плата для схемы;
5. Провод для катушки;
6. Кусок пластика и пластиковая труба;
7. Крепежные изделия.

Подготовка деталей

Здесь описана подробная инструкция о выборе и поиске деталей.

Вначале необходимо определиться с материалом и креплением составных частей металлоискателя и найти необходимые комплектующие.

В качестве штанги можно использовать костыль с подлокотником, удочку, трубу из сшитого полиэтилена или поливинилхлорида (рис. 2).

Катушки и схема будут размещаться внизу на подставке, прикрепленной к штанге. Так что важно учесть жесткость штанги и ее материал. Предпочтение лучше отдать диэлектрикам, т.е. не проводящим электрический ток – пластик, дерево и другое. Необходимо сделать ручку, чтобы было комфортно держать изготавливаемый металлоискатель. В случае с костылем, она не нужна, но в другом случае можно прикрепить как руль от велосипеда, так и другую самодельную конструкцию.

Подставку для схемы и катушек можно сделать из обычного пластика. Его легко обрезать, и он мало весит. Понадобится один нижний лист, так как для регулировки устройства нужен доступ к катушкам. Для уменьшения вибрации схемы с катушками желательно выбрать пластик попрочнее.

После подготовки штанги и подставки необходимо их соединить. Можно воспользоваться крепежными изделиями, но не стоит забывать, что для правильной работы схемы не стоит подносить металлические изделия ближе, чем на 30 см. Поэтому используем хороший клей, например, жидкие гвозди. Можно использовать и другие материалы – все зависит от ваших способностей в слесарных и столярных работах.

Провод для катушек должен быть изолирован. Подойдет эмалированный медный провод диаметром 0,5 – 0,7 мм марки ПЭВ или ПЭЛ. Длина провода около 100 метров. Лак для фиксации деталей подойдет масляный.

Монтаж деталей можно осуществить навесным способом на текстолите или на картоне. Для начинающих радиолюбителей в специализированных магазинах можно купить обработанный текстолит c завода или материал с отверстиями для деталей. Так же можно самому сделать плату из цельного необработанного текстолита. Для этого нужно пометить размещение контактов радиодеталей на схеме, затем разделить участки текстолита ножиком и выполнить залуживание площадок и дорожек (рис. 3). Лишнюю часть текстолита обрезаем пилой для пластика.

Для сборки рабочего металлоискателя радиодетали можно найти дома в старой радиоаппаратуре, но желательно приобрести в магазине. Одинаковые детали должны быть полностью идентичные и желательно из одной партии. В таблице 1 приведен перечень необходимых деталей и комментарии, выполнение которых приведет вас к сборке качественного металлоискателя.

После нахождения всех необходимых деталей можно без проблем собрать металлоискатель в домашних условиях.

Сборка устройства

Рассмотрев перечень необходимых материалов и деталей, ответим подробно как же из них собрать металлоискатель своими руками.

Для намотки катушек используем любой круглый предмет диаметром 20 – 25 см. Количество витков равно 30-ти. Выводим один конец провода и наматываем 10 витков, после чего, не разрывая, выводим второй конец. Продолжаем намотку еще 20 витков и выводим третий конец. Выводы провода делаем с запасом от 10 до 20 см. Снимаем полученную обмотку с предмета и плотно обматываем изолентой, оставляя три вывода провода (рис. 5).

Вторую катушку выполняем аналогичным способом. Для наибольшего успеха выполняем катушки максимально одинаково, с зеркальным отражением.

Приступаем к сборке радиодеталей. Выставляем детали на плате и осуществляем пайку согласно схеме на рисунке 4. При использовании картона или материала с отверстиями, соединение деталей производим изолированными проводами с любым сечением. При использовании подготовленного текстолита, выполняем пайку к готовым дорожкам. Схему можно поместить в деревянную или пластмассовую коробочку.

Припаиваем выводы катушек, согласно схеме. Припаиваем и выводим два провода с разъемом для батарейки.

Подготавливаем подставку для схемы и катушек. Размеры подбираем с учетом того, что расстояние между катушками должно быть не менее 10 см, так как между ними должны, соответственно, вместиться схема и прикрепленная штанга.

Чтобы правильно закрепить катушки, временно подкидываем наушники к схеме и вставляем батарею. Небольшими передвижениями катушек добиваемся тишины в наушниках с единичными щелчками или максимально высокого, еле слышного звука. Пробуем поднести металл к одной из катушек, если слышим значительные изменения, это говорит о работоспособности металлоискателя. Фиксируем в таком положении катушки и плату. При возможности их лучше сразу же приклеить, а затем замазать масляным лаком.

Для наушников проделываем в штанге два отверстия – снизу и сверху. С помощью кусачек, изоленты и паяльника наращиваем провод наушников до необходимой длины – от схемы до области ушей человека. Сразу надо учесть рост. Протягиваем провод внутри штанги и припаиваем к схеме.

Обрезаем излишки подставки и прикрепляем к ней штангу удобным для вас способом.

Регулировка

Самая точная настройка – отсутствие в наушниках щелчков, и наличие еле слышимого высокочастотного писка.

Осуществляется регулировка тремя способами:

1. Подносим металл поочередно к катушкам. На той катушке, где прекратился шум, выводим последний виток внутрь кольца катушки.
2. Можно использовать маленькие кусочки алюминия. Подносим их к катушкам и добиваемся тишины или единичных щелчков. Закрепляем клеем.
3. Закрепляем на катушке трубочку и просовываем через нее ферритовый стержень. Добившись нужного результата, закрепляем стержень в таком положении. Посмотрите видео ниже, на котором продемонстрировано как сделать самодельный регулятор для настройки данным способом.

При хорошем слухе и опыте можно использовать изготовленный металлодетектор как простой металлоискатель с дискриминацией, то есть с распознаванием типов металла.

Модернизация

Если разобрались как сделать самый простой металлоискатель своими руками, можно приступить к небольшой модернизации без микросхем на рисунке 9. Перечень деталей собран в таблице 2.

В новой схеме добавлен RC-контур, состоящий из резистора и конденсатора. Он позволит добиться повышенной чувствительности.

Добавлены переменные резисторы, чтобы регулировать схему, не трогая катушки. Это позволит запечатать чувствительный блок металлоискателя в прочную коробку, защищающую от ударов.

Вместо наушников можно использовать динамик с конденсатором для небольшого увеличения громкости.

В данной схеме катушки размещаются одна на одной, как показано на рисунке 10. Перед закреплением катушек осуществляем регулировку их перемещением.

При включении выставляем переменные резисторы в одинаковое положение и вращением добиваемся точной настройки. После чего остается только взять металлодетектор и отправиться на поиски самородков или металлов. Проверено на практике — если искать на любом русском пляже, то можно найти золото и серебро.

Если у вас имеется длинноволновый транзисторный приемник в исправном состоянии, вы легко можете собрать к нему несложную приставку – металлоискатель. Схема металлоискателя представляет собой обычный генератор LC, на частоту около 140 КГц. Катушка колебательного контура L1 12 см в диаметре, содержит в себе 16 витков провода (подойдет любой изолированный монтажный или лакированный обмоточный, диаметром 0,25 – 0,5 мм). Витки укладываются на площадке из фанеры подходящего размера и фиксируются, например, с помощью клея – “холодная сварка” или “жидкие гвозди”.

Резисторы и конденсатор – любого типа, транзистор маломощный высокочастотный, обратной проводимости.
Подойдут – КТ315, КТ3102 с любой буквой. Схема собирается на плате из гетинакса или текстолита, печатный монтаж не обязателен, соединения деталей можно выполнить любым, изолированным монтажным проводом.

После сборки, схема вместе с источником питания располагается рядом с катушкой на площадке из фанеры, с деревянной ручкой удобной длины. Приемник крепится на ручку и настраивается на частоту приема, близкую к 140 КГц, до возникновения звука напоминающего скрип. При приближении катушки к какому-либо металлическому предмету, его тональность будет меняться.

Несмотря на простоту схемы, по своей чувствительности такой металлоискатель практически не уступает промышленным образцам.
С его помощью такие металлические предметы как, золотое кольцо или монета, можно обнаружить на глубине до 20 см.

Металлодетекторы глубинного типа способны обнаружить предметы в грунте на большом расстоянии. Современные модификации в магазинах стоят довольно дорого. Однако в данном случае можно попробовать изготовить металлодетектор своими руками. С этой целью в первую очередь рекомендуется ознакомиться с конструкцией стандартной модификации.

Схема модификации

Собирая металлодетектор своими руками (схема показана ниже), нужно помнить, что основными элементами устройства являются демпфер на микроконтроллере, конденсатор и ручка с держателем. Блок управления в устройствах состоит из набора резисторов. Некоторые модификации производятся на приводных модуляторах, которые работают при частоте 35 Гц. Непосредственно стойки выполнены с узкими и широкими пластинами тарельчатой формы.

Инструкция по сборке простой модели

Собрать металлодетектор своими руками довольно просто. В первую очередь рекомендуется заготовить трубку и приделать к ней ручку. Для установки потребуются резисторы высокой проводимости. Рабочая частота устройства зависит от многих факторов. Если рассматривать модификации на диодных конденсаторах, то у них высокая чувствительность.

Рабочая частота таких металлоискателей составляет около 30 Гц. Максимальное расстояние обнаружения предмета у них равняется 25 мм. Работать модификации способны на батарейках литиевого типа. Микроконтроллеры для сборки потребуются с полярным фильтром. Многие модели складываются на датчиках открытого типа. Также стоит отметить, что эксперты не рекомендуют использовать фильтры высокой чувствительности. Они сильно снижают точность обнаружения металлических предметов.

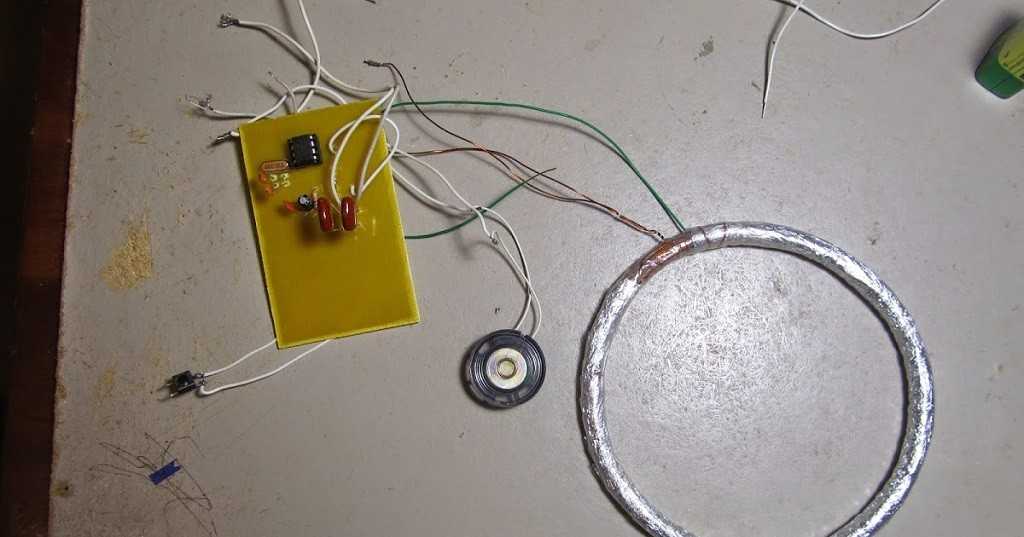

Модель серии “Пират”

Сделать металлодетектор “Пират” своими руками можно только на базе проводного контроллера. Однако в первую очередь для сборки заготавливается микропроцессор. Для его подключения понадобится Многие эксперты рекомендуют применять сеточные конденсаторы с емкостью 5 пФ. Проводимость у них должна поддерживаться на уровне 45 мк. После можно приступать к пайке блока управления. Стойка должна быть прочной и выдерживать вес пластины. Для моделей на 4 В не рекомендуются применять тарелки диаметром более 5,5 см. Индикаторы системы не обязательно устанавливать. После закрепления блока останется лишь установить батарейки.

Использование рефлекторных транзисторов

Сделать с рефлекторными транзисторами металлодетектор своими руками довольно просто. В первую очередь эксперты рекомендуют заняться установкой микроконтроллера. Конденсаторы в данном случае подойдут трехканального типа, а проводимость у них не должна превышать 55 мк. При напряжении 5 В они обладают сопротивлением примерно 35 Ом. Резисторы у модификаций применяются в основном контактного типа. Они обладают отрицательной полярностью и хорошо справляются с электромагнитными колебаниями. Также стоит отметить, что при сборке разрешается использовать Максимальная ширина пластины для такой модификации равняется 5,5 см.

Модель с конвекционными транзисторами: отзывы специалистов

Собрать металлодетектор своими руками можно только на базе коллекторного контроллера. При этом конденсаторы используются на 30 мк. Если верить отзывам экспертов, то лучше не стоит применять мощные резисторы. В данном случае максимальная емкость элементов должна составлять 40 пФ. После установки контроллера стоит заняться блоком управления.

Данные металлоискатели получают хорошие отзывы за надежную защиту от волновых помех. С этой целью используется два фильтра диодного типа. Модификации с системами индикации очень редко встречаются среди самодельных модификаций. Также стоит отметить, что блоки питания должны работать при низком напряжении. Таким образом, батарея долго прослужит.

Использование хроматических резисторов

Своими руками? Модель с хроматическими резисторами собрать довольно просто, но следует учитывать, что конденсаторы для модификаций разрешается применять лишь на предохранителях. Также эксперты указывают на несовместимость резисторов с проходными фильтрами. Перед началом сборки важно сразу заготовить для модели трубку, которая будет ручкой. Затем устанавливается блок. Целесообразнее подбирать модификации на 4 мк, которые работают при частоте 50 Гц. У них малый коэффициент рассевания и высокая точность измерения. Также стоит отметить, что искатели данного класса смогут успешно работать в условиях повышенной влажности.

Модель с импульсным стабилитроном: сборка, отзывы

Устройства с импульсными стабилитронами выделяются высокой проводимостью. Если верить отзывам специалистов, то самодельные модификации способны работать с предметами разного размера. Если говорить про параметры, то точность обнаружения у них равняется примерно 89 %. Начинать сборку устройства стоит с заготовки стойки. Затем монтируется ручка для модели.

Следующим шагом устанавливается блок управления. Затем монтируется контроллер, который работает от литиевых батарей. После установки блока можно заняться пайкой конденсаторов. Отрицательное сопротивление у них не должно превышать 45 Ом. Отзывы экспертов указывают на то, что модификации данного типа можно производить без фильтров. Однако стоит учитывать, что у модели будут серьезные проблемы с волновыми помехами. При этом будет страдать конденсатор. В итоге батарея у моделей данного типа быстро разряжается.

Применение низкочастотного трансивера

Низкочастотные трансиверы у моделей значительно снижают точность работы приборов. Однако стоит отметить, что модификации данного типа способны успешно работать с предметами небольшого размера. При этом у них малый параметр саморазряда. Для того чтобы собрать модификацию своими руками, рекомендуется воспользоваться проводным контроллером. Передатчик чаще всего используется на диодах. Таким образом, проводимость обеспечивается на отметке в 45 мк при чувствительности 3 мВ.

Некоторые эксперты рекомендуют устанавливать сеточные фильтры, которые повышают защищенность моделей. Для поднятия проводимости используются модули только переходного типа. Основными недостатками таких устройств считается перегорание контроллера. При такой поломке проблематично сделать ремонт металлодетектора своими руками.

Использование высокочастотного трансивера

На высокочастотных трансиверах собрать простой металлодетектор своими руками можно только на базе переходного контроллера. Перед началом установки стандартно заготавливается стойка под пластину. Проводимость контроллера в среднем равняется 40 мк. Многие специалисты не используют при сборке контактные фильтры. У них высокие тепловые потери, и они способы работать при частоте 50 Гц. Также стоит отметить, что для сборки металлоискателя используются литиевые батарейки, которые подзаряжают блок управления. Непосредственно датчик у модификаций устанавливается через конденсатор, у которого емкость не должна превышать 4 пФ.

Модель с продольным резонатором

На рынке часто встречаются устройства с продольными резонаторами. Они выделяются среди своих конкурентов высокой точностью определения предметов, и при этом могут работать при повышенной влажности. Для того чтобы самостоятельно собрать модель, заготавливается стойка, а тарелку стоит применять диаметром не менее 300 мм.

Также стоит отметить, что для сборки устройства потребуется контактный котроллер, и один расширитель. Фильтры используются лишь на сеточной подкладке. Многие специалисты рекомендуют устанавливать диодные конденсаторы, которые работают при напряжении 14 В. В первую очередь они мало разряжают батарею. Также стоит отметить, что они обладают хорошей проводимостью по сравнению с полевыми аналогами.

Использование селективных фильтров

Сделать такой глубинный металлодетектор своими руками не просто. Основная проблема заключается в том, что в устройство нельзя установить обычный конденсатор. Также стоит отметить, что пластина для модификации подбирается размером от 25 см. В некоторых случаях стойки устанавливаются с расширителем. Многие эксперты советуют начинать сборку с установки блока управления. Он обязан работать при частоте не более 50 Гц. При этом проводимость зависит от контроллера, который используется в оборудовании.

Довольно часто его подбирают с обкладкой для повышения защищенности модификации. Однако такие модели часто перегреваются, и не способны работать с высокой точностью. Для решения данной проблемы рекомендуется использовать обычные переходники, которые устанавливаются под конденсаторные блоки. Катушка для металлодетектора своими руками изготавливается из блока трансивера.

Применение контакторов

Контакторы в устройства устанавливаются вместе с блоками управления. Стойки для модификаций используются небольшой длины, а тарелки подбираются на 20 и 30 см. Некоторые эксперты говорят о том, что устройства стоит собирать на импульсных переходниках. При этом конденсаторы можно использовать низкой емкости.

Также стоит отметить, что после установки блока управления стоит припаять фильтр, который способен работать при напряжении 15 В. В данном случае у модели будет поддерживаться проводимость на уровне 13 мк. Трансиверы чаще всего используются на переходниках. Перед включением металлоискателя на контакторе проверяется уровень отрицательного сопротивления. Указанный параметр в среднем равняется 45 Ом.

Металлоискатель своими руками – как это следует из самого названия, такие устройства изготавливаются самостоятельно и предназначены для поиска металлических предметов, используются по достаточно узкому назначению. Однако способы их реализации достаточно разнообразны и составляют целое направление в радиоэлектронике.

Металлоискатель Н. Мартынюка

Металлоискатель по схеме Н. Мартынюка (рис. 1) выполнен на основе миниатюрного радиопередатчика, излучение которого модулировано звуковым сигналом [Рл 8/97-30]. Модулятор — низкочастотный генератор выполнен по хорошо известной схеме симметричного мультивибратора.

Сигнал с коллектора одного из транзисторов мультивибратора подается на базу транзистора высокочастотного генератора (VT3). Рабочая частота генератора располагается в области частот УКВ-ЧМ радиовещательного диапазона (64… 108 МГц). В качестве катушки индуктивности колебательного контура использован отрезок телевизионного кабеля в виде витка диаметром 15.. .25 см.

Рис. 1. Принципиальная схема металлоискателя Н. Мартынюка.

Если к катушке индуктивности колебательного контура приблизить металлический предмет, частота генерации заметно изменится. Чем ближе поднесен предмет к катушке, тем больше будет уход частоты. Для регистрации изменения частоты используется обычный ЧМ-радиоприемник, настроенный на частоту ВЧ генератора.

Систему автоподстройки частоты приемника следует отключить. В отсутствие металлического предмета из громкоговорителя приемника слышен громкий звуковой сигнал.

Если к катушке индуктивности поднести кусок металла, то частота генерации изменится, а громкость сигнала снизится. Недостатком устройства является его реакция не только на металлические, но и на любые другие токопроводящие предметы.

Металлоискатель на основе низкочастотного LC-генератора

На рис. 2 – 4 показана схема металлоискателя с другим принципом действия, основанным на использовании низкочастотного LC-генератора и мостового индикатора изменения частоты. Поисковая катушка металлоискателя выполнена в соответствии с рис. 2, 3 (с коррекцией числа витков).

Рис. 2. Поисковая катушка металлоискателя.

Рис. 3. Поисковая катушка металлоискателя.

Выходной сигнал с генератора поступает на мостовую измерительную схему. В качестве нуль-индикатора моста использован высокоомный телефонный капсюль ТОН-1 или ТОН-2, который можно заменить стрелочным или иным внешним измерительным прибором переменного тока. Генератор работает на частоте f1, например, 800 Гц.

Мост перед началом работы балансируют на нуль подстройкой конденсатора С* колебательного контура поисковой катушки. Частоту f2=f1, при которой мост будет сбалансирован, можно определить из выражения:

Изначально в телефонном капсюле звук отсутствует. При внесении в поле поисковой катушки L1 металлического предмета, частота генерации f1 изменится, произойдет разбалансировка моста, в телефонном капсюле будет слышен звуковой сигнал.

Рис. 4. Схема металлоискателя с принципом действия, основанным на использовании низкочастотного LC-генератора.

Мостовая схема металлоискателя

Мостовая схема металлоискателя с использованием поисковой катушки, изменяющей свою индуктивность при приближении металлических предметов, представлена на рис. 5. На мост подается сигнал звуковой частоты от низкочастотного генератора. Потенциометром R1 мост балансируют на отсутствие звукового сигнала в телефонном капсюле.

Рис. 5. Мостовая схема металлоискателя.

Для повышения чувствительности схемы и повышения амплитуды сигнала разбаланса моста к его диагонали может быть подключен усилитель низкой частоты. Индуктивность катушки L2 должна быть сопоставима с индуктивностью поисковой катушки L1.

Металоискатель на основе приемника с СВ диапазоном

Металлоискатель, работающий совместно с радиовещательным супергетеродинным радиоприемником средневолнового диапазона, можно собрать по схеме, показанной на рис. 6 [Р 10/69-48]. В качестве поисковой катушки может быть использована конструкция, изображенная на рис. 2.

Рис. 6. Металлоискатель, работающий совместно с супергетеродинным радиоприемником СВ-диапазона.

Устройство представляет собой обычный генератор высокой частоты, работающий на частоте 465 кГц (промежуточная частота любого АМ-радиовещательного приемника). В качестве генератора можно использовать схемы, представленные в главе 12.

В исходном состоянии частота генератора ВЧ, смешиваясь в близкорасположенном радиоприемнике с промежуточной частотой принимаемого приемником сигнала, приводит к образованию сигнала разностной частоты звукового диапазона. При изменении частоты генерации (при наличии в поле действия поисковой катушки металла), тональность звукового сигнала меняется пропорционально количеству (объему) металлического предмета, его удалению, природе металла (одни металлы повышают частоту генерации, другие, напротив, понижают).

Простой металлоискатель на двух транзисторах

Рис. 7. Схема простого металлоискателя на кремниевом и полевом транзисторах.

Схема простого металлоискателя представлена на рис. 7. В устройстве использован низкочастотный LC-генера-тор, частота которого зависит от индуктивности поисковой катушки L1. При наличии металлического предмета частота генерации изменяется, что можно услышать с помощью телефонного капсюля BF1. Чувствительность такой схемы невысока, т.к. на слух определять малые изменения частоты достаточно сложно.

Металлоискатель малых количеств магнитного материала

Металлоискатель малых количеств магнитного материала может быть выполнен по схеме на рис. 8. В качестве датчика такого устройства использована универсальная головка от магнитофона. Для усиления слабых сигналов, снимаемых с датчика, необходимо использовать высокочувствительный усилитель низкой частоты, выходной сигнал которого поступает на телефонный капсюль.

Рис. 8. Схема металлоискателя малых количеств магнитного материала.

Схема индикатора металла

Иной метод индикации наличия металла использован в устройстве по схеме на рис.9. Устройство содержит высокочастотный генератор с поисковой катушкой индуктивности и работает на частоте f1. Для индикации величины сигнала использован простейший высокочастотный милливольтметр.

Рис. 9. Принципиальная схема индикатора металла.

Он выполнен на диоде VD1, транзисторе VT1, конденсаторе С1 и миллиамперметре (микроамперметре) РА1. Между выходом генератора и входом высокочастотного милливольтметра включен кварцевый резонатор. Если частота генерации f1 и частота кварцевого резонатора f2 совпадают, стрелка прибора будет на нуле. Стоит частоте генерации измениться в результате внесения металлического предмета в поле поисковой катушки, стрелка прибора отклонится.

Рабочие частоты таких металлоискателей обычно находятся в диапазоне 0,1…2 МГц. Для начальной установки частоты генерации этого и других приборов подобного назначения используют конденсатор переменной емкости или подстроечный конденсатор, подключенный параллельно поисковой катушке индуктивности.

Типовый металлоискатель с двумя генераторами

На рис. 10 приведена типовая схема самого распространенного металлоискателя. Его принцип действия основан на биениях частот эталонного и поискового генераторов.

Рис. 10. Схема металоискателя с двумя генераторами.

Рис. 11. Принципиальная схема блока-генератора для металлоискателя.

Однотипный узел, общий для обоих генераторов, показан на рис. 11. Генератор выполнен по общеизвестной схеме «емкостной трехточки». На рис. 10 показана полная схема устройства. В качестве поисковой катушки L1 применяется конструкция, представленная на рис. 2 и 3.

Начальные частоты генераторов должны быть одинаковы. Выходные сигналы с генераторов через конденсаторы С2, СЗ (рис. 10) подаются на смеситель, выделяющий разностную частоту. Выделенный звуковой сигнал через усилительный каскад на транзисторе VT1 поступает на телефонный капсюль BF1.

Металлоискатель на принципе срыва частоты генерации

Металлоискатель может работать и на принципе срыва частоты генерации. Схема такого устройства изображена на рис.12. При выполнении определенных условий (частота кварцевого резонатора равна резонансной частоте колебательного LC-контура с поисковой катушкой) ток в цепи эмиттера транзистора VT1 минимален.

Если резонансная частота LC-контура заметно изменится, то генерация сорвется, а показания прибора значительно возрастут. Параллельно измерительному прибору рекомендуется подключить конденсатор емкостью 1 …100 нФ.

Рис. 12. Схема металлоискателя что работает на принципе срыва частоты генерации.

Металлодетекторы для поиска мелких предметов

Искатели металла, предназначенные для поиска небольших металлических предметов в быту, могут быть собраны по представленным на рис. 13 — 15 схемам.

Такие металлоискатели работают также на принципе срыва генерации: генератор, в состав которого входит поисковая катушка индуктивности, работает в «критическом» режиме.

Режим работы генератора установлен подстроенными элементами (потенциометрами) так, что малейшее изменение условий его работы, например, изменение индуктивности поисковой катушки, приведет к срыву колебаний. Для индикации наличия/отсутствия генерации использованы светодиодные индикаторы уровня (наличия) переменного напряжения.

Катушки индуктивности L1 и L2 в схеме на рис. 13 содержат, соответственно, 50 и 80 витков провода диаметром 0,7. ..0,75 мм . Катушки намотаны на ферритовом сердечнике 600НН диаметром 10 мм и длиной 100… 140 мм. Рабочая частота генератора около 150 кГц.

Рис. 13. Схема простого металлоискателя на трех транзисторах.

Рис. 14. Схема простого металлоискателя на четырех транзисторах со световой индикацией.

Катушки индуктивности L1 и L2 другой схемы (рис. 14), выполненной в соответствии с патентом ФРГ(№ 2027408, 1974 г.), имеют 120 и 45 витков, соответственно, при диаметре провода 0,3 мм [Р 7/80-61]. Использован ферритовый сердечник 400НН или 600НН диаметром 8 мм и длиной 120 мм.

Бытовой искатель металла

Бытовой искатель металла (БИМ) (рис. 15), выпускавшийся ранее заводом «Радиоприбор» (г. Москва), позволяет обнаружить мелкие металлические предметы на удалении до 45 мм. Намоточные данные его катушек индуктивности неизвестны, однако при повторении схемы можно ориентироваться на данные, приводимые для приборов аналогичного назначения (рис. 13 и 14).

Рис. 15. Схема бытового искателя металла.

Литература: Шустов М.А. Практическая схемотехника (Книга 1), 2003 год

Подводный металлоискатель своими руками: описание, инструменты, сборка

Настоящими радиолюбителями являются не те граждане, которые стремятся сэкономить свои сбережения на покупке нового оснащения, а те, кто действительно хочет вывести все существующие параметры определенного агрегата на максимальные показатели. Это утверждение относится и к тем, кто планирует изготовить подводный металлоискатель своими руками. Этот вариант уместен только в том случае, если у мастера есть необходимые навыки. Результат проведенных манипуляций будет зависеть от того, насколько качественные материалы были подготовлены заранее.

Описание

Соорудить своими руками подводный металлоискатель не только легко, но и финансово выгодно. При помощи готового прибора можно отыскать различные предметы на дне реки, моря или же озера. Агрегат прекрасно функционирует даже в условиях плохой видимости и сильного шума. Эксперты выделяют следующие особенности металлоискателя:

1. Изделие выгодно отличается от классического агрегата длительностью нахождения под водой. Некоторые специалисты предпочитают заходить с металлоискателем по самое горло, из-за чего необходимо учитывать оптимальную глубину погружения приспособления. Нужно заранее предусмотреть все нюансы.
2. Чтобы изготовить качественный подводный металлоискатель своими руками, нужно выполнить настройку изделия на поиск цветных металлов.
3. Точное распознание крошечных объектов: колец, сережек, цепочек. Именно эти изделия являются основной добычей подводных искателей.

Эти три критерия обязательно должны быть учтены мастером во время сборки оборудования.

Основные нюансы

Чтобы изготовить своими руками подводный металлоискатель, нужно заранее подготовить провод ПЭТВ толщиной 0,5 мм. У мастера должно получиться 25 витков. Можно экспериментировать с проводом и формой катушки. Для классического изделия понадобится 25 метров ПЭТВ. Чтобы соорудить блок управления и штангу, нужно задействовать трубку из нержавейки либо пластика. Это требование необходимо соблюдать, так как другие материалы под водой будут подвергаться негативному воздействию коррозии. Если мастер соорудит конструкцию из нержавейки и пластика, то готовое изделие будет выгодно отличаться от всех аналогов длительным эксплуатационным сроком. Основной каркас не должен быть слишком легким, иначе он будет постоянно всплывать. Чтобы изготовленный своими руками подводный металлоискатель был надежным и комфортным в эксплуатации, он должен справляться с негативным воздействием соленой морской воды.

Необходимые инструменты

Сделать подводный металлоискатель своими руками можно всего за несколько часов, если соблюдать все рекомендации специалистов. Универсальный агрегат можно изготовить в том случае, если подготовить следующие инструменты:

• изоленту;
• паяльник и припой;
• печатную плату;
• острый нож и ножницы;
• провода ПЭТВ с параметрами 0,5 мм;
• базовый комплект электронных компонентов;
• силиконовый герметик.

Подробная инструкция

Подводный металлоискатель своими руками соорудить не так уж и сложно, главное – начать с подготовки печатной платы. После этого на нее аккуратно устанавливают все необходимые электронные элементы. Детали лучше припаять. Мастеру предстоит подсоединить источник питания. Он должен быть мощным подзаряжаемым аккумулятором, а не обычной батарейкой. Подготовленную плату с блоком питания устанавливают в герметичную емкость. По необходимости нужно вывести светодиодные лампочки на поверхность. Все стыки обязательно обрабатывают силиконовым герметиком. Емкость фиксируют на заранее собранную штангу. Необходимо качественно намотать поисковую катушку. Для этих целей идеально подойдет банка на 3 литра. Корпус должен быть пластиковым. Намотанный провод аккуратно заливают силиконовым герметиком. Остается только припаять выводы от катушки к многожильному проводу.

Максимальная герметичность

Эксперты рекомендуют залить все имеющиеся щели силиконовым герметиком. Для блока управления и катушки можно задействовать классические полипропиленовые трубы подходящего диаметра. Качественную штангу соорудить из старой удочки и надежных переходников. Для короба блока питания можно смело задействовать тубу от герметика. На финальном этапе мастеру предстоит поставить водозащитные порты для разъемов. За счет этого можно будет подключить подводные наушники для металлоискателя.

Своими руками можно соорудить много интересных и качественных изделий. Нужно только следовать классической схеме. С готовым металлоискателем можно будет погружаться на большую глубину. Агрегат обязательно должен обладать компенсацией солей, а также комфортной индикацией. Применение классического дисплея в этой отрасли неоправданно. Лучше всего изготовить приспособление по типу амфибии или подводных детекторов. Благодаря этому можно будет распознать ценные металлические изделия на земле и под толщей воды.

Металлоискатель своими руками в домашних условиях: схема, подробная инструкция

Металлоискатель своими руками можно сделать из подручных материалов либо с применением микросхем. Сложные устройства обладают более широким функционалом, но и самые простые модели приносят пользу в обиходе.

Устройство и принцип работы

Чтобы собрать металлоискатель своими руками, нужно представлять общий принцип его действия. Основными элементами приспособления являются две катушки индуктивности. Одна из них работает приемником, а другая передатчиком.

Принцип действия состоит в следующем:

1. Металл, расположенный в непосредственной близости, вступает во взаимодействие с катушки-передатчика.
2. Сигнал от последней отражается от предмета и попадает в приемную катушку.
3. Металлоискатель издает звуковой сигнал.

Устройства могут обладать очень разной конструкцией, но работают примерно одинаково. Принцип основан на отражении электромагнитных волн или на регистрации их возмущения.

Из чего можно сделать металлоискатель

Можно сделать металлоискатель в домашних условиях самому — это достаточно просто. Обычно прибор создают на основе:

• дешевого мультиметра;
• радиоприемника;
• магнита;
• катушек из провода ПЭТВ толщиной 0,5 мм.

Большинство вариантов предусматривают использованием микросхем. Но самые элементарные металлоискатели с небольшим радиусом действия можно сделать и по упрощенным схемам.

Простые металлоискатели предназначены для обычного железа, более совершенные модели работают с цветным металлом

Как сделать металлоискатель своими руками из подручных средств

Сделать простой металлодетектор своими руками можно по нескольким алгоритмам. В процессе понадобится использовать недорогие расходные материалы и готовые схемы.

Простой металлоискатель своими руками без микросхем

Обычно для создания металлоискателя требуется использовать микросхемы. Но при желании можно обойтись и без них, только функционал готового устройства получится довольно скромным.

Алгоритм создания девайса выглядит так:

1. Восемь одинаковых отрезков медной проволоки закрепляют в эластичных резиновых трубках с двух концов и как следует фиксируют.
2. Вставляют держатели в отверстия, просверленные на равном расстоянии друг от друга в пластиковом кольце.
3. Винтом закрепляют на текстолитовой плате небольшой магнит.
4. Помещают его по центру круга.
5. Закрепляют держателями по четырем отверстиям, просверленным в углах платы.
6. Соединяют с двумя отрезками тонкой медной проволоки герконовый датчик.
7. Прикрепляют конструкцию к пластиковому кругу и подключают к светодиоду и источнику питания.

Чтобы проверить металлодетектор на работоспособность, нужно поднести к магниту железную монету. Герконовый датчик под воздействием образовавшегося поля изменит состояние электрической цепи, и приспособление отреагирует световыми и звуковыми сигналами.

Внимание! Простой металлоискатель своими руками для начинающих распознает металлические предметы только в непосредственной близости от себя на расстоянии 2-3 см.

Простой металлодетектор на основе герконового датчика не способен распознавать цветные металлы

Как сделать металлоискатель своими руками из мультиметра

Более сложная схема металлоискателя своими руками для чайников предлагает сделать устройство на основе мультиметра. Прибор можно использовать практически любой, например, дешевый китайский из интернет-магазина.

Схема создания девайса своими руками выглядит так:

1. В деревянную рейку вкручивают два самореза на расстоянии 15 см и наматывают на них 60 витков медной проволоки толщиной 0,3 мм.
2. Убирают винты, снимают намотку и формируют из нее круг.
3. В трубке поисковой штанги просверливают отверстие с отступом от края 3 см.
4. Выполняют пропил при помощи болгарки.
5. Вставляют медную катушку и фиксируют деревянным чопиком.
6. Обрабатывают клеем, чтобы деталь не крутилась.
7. У китайского мультиметра отрезают щупы и зачищают провода на концах.
8. Подключают устройство к выводам обмотки и надевают термоусадку, после чего обдувают феном.
9. Обычным скотчем приматывают провода и мультиметр к поисковой штанге.

Чтобы проверить работоспособность устройства, сделанного своими руками, нужно установить его в режим прозвонки и опробовать на местности. Когда катушка детектора окажется поблизости от металла, изменится ее индуктивность, и индикатор мультиметра начнет показывать высокое сопротивление.

Лучше всего металлоискатель на основе мультиметра работает, если пребывает в постоянном движении

Как сделать металлоискатель из телевизора своими руками

Самодельный металлоискатель в домашних условиях реально создать на основе старого телевизора. Алгоритм выглядит следующим образом:

1. С телевизора снимают заднюю крышку и освобождают кинескоп, демонтируя с него отклоняющую систему. Данный узел включает в себя мотки медной проволоки, которая пригодится при дальнейшей работе.
2. Из устройства извлекают петлю размагничивания.
3. Выпаивают с платы телевизора ТДКС, или строчный трансформатор.
4. Из петли размагничивания делают медную катушку, которая послужит основой металлоискателя.
5. Убирают кабель, отходящий от ТДКС, в защитный экран.
6. Лудят контакты у основания провода.
7. При помощи пайки кабелем соединяют их с первой ножкой ТДКС справа.
8. Припаивают свободный конец провода к медной катушке.
9. Динамик соединяют с первой и второй ножками ТДКС с левой стороны.

• Подключают самодельный металлоискатель к источнику питания.
• Проверяют устройство на работоспособность.

Правильно собранный своими руками металлодетектор будет издавать звуковой сигнал через динамик при поднесении железных предметов к катушке.

Внимание! Минусом приспособления являются его громоздкие габариты.

Источником энергии для металлоискателя от телевизора может служить блок питания 12V

Металлоискатель своими руками из радиоприемника

Для изготовления металлоискателя своими руками можно использовать портативный радиоприемник и другие доступные расходники. Схема создания прибора выглядит следующим образом:

1. Из коробки для компакт-дисков извлекают внутреннюю часть, служащую держателем.
2. От многоразовой липучки отрезают кусок по размерам радиотранслятора.
3. Одну часть прикрепляют к задней части приемника, а вторую — в центр левой стороны открытой коробки из-под компакт-диска.
4. Соединяют между собой две части устройства с липучками.
5. На другую сторону коробки по аналогичной схеме прикрепляют дешевый китайский калькулятор.

После этого необходимо включить счетное устройство и запустить радио в режиме АМ-волн. Громкость выставляют на максимум, чтобы были хорошо слышны помехи. Радиоприемник медленно перемещают по направлению к калькулятору, закрывая коробку от CD. По мере сближения двух элементов помехи должны становиться громче — это будет свидетельствовать о том, что приемник уловил электромагнитное поле счетного устройства.

При настройке приемника колесико нужно прокрутить в самый конец АМ-диапазона

Металлоискатель «бабочка» своими руками

Достаточно мощный металлоискатель своими руками можно собрать по принципу «бабочка». Для создания агрегата нужно будет взять несколько транзисторов и конденсаторов, а также вооружиться паяльником.

Схема изготовления металлодетектора выглядит так:

1. Первый виток катушки из провода ПЭВ 0,5 мм припаивают к минусу аккумуляторной батареи от мобильного.
2. Выполняют несколько оборотов и после девятого витка делают петлю.
3. Зачищают провод и припаивают его к эммитеру транзистора КТ315.
4. Наматывают еще двадцать витков.
5. Припаивают провод к сочлененным конденсаторам 10000 пф и 1000 пф на текстолитовой или картонной схеме.
6. Аналогично собирают вторую катушку, которая должна быть строго идентична первой.
7. Из металлопластиковой водопроводной трубы делают сплошную или разборную штангу.
8. Покрывают схемы и катушки масляным лаком и приклеивают к основанию с расстоянием 10 см.
9. Подсоединяют к устройству стереонаушники.

После сборки металлоискателя своими руками необходимо провести его настройку. Сразу после включения устройства в наушниках будет слышен писк. Понадобится взять большой металлический лист, поднести к каждой из катушек, а потом отогнуть внутрь последний виток на той, которая перестанет издавать звук.

Внимание! Клей при сборке своими руками металлоискателя «бабочка» можно использовать любой. Но предварительно нужно ознакомиться с характеристиками и убедиться, что он не проводит ток.

Металлоискатель «бабочка» способен обнаруживать монетки на глубине до 15 см и крупные детали под слоем грунта до 30 см

Как сделать металлоискатель из магнита

Схемы металлоискателей своими руками для начинающих предлагают соорудить простейшее устройство на основе неодимового магнита. Выполнять какую-либо сложную сборку в данном случае не требуется. Алгоритм выглядит так:

1. Магнит закрепляют на деревянном черенке или на отрезке пластиковой трубы.
2. Подносят металлодетектор к тому участку, где есть железный предмет.
3. Определяют точное местонахождение детали по силе притяжения.

Очевидным минусом магнитного детектора является его ограниченная работоспособность. Проще всего при помощи такого устройства искать металлические детали, расположенные на поверхности земли. Чем мощнее будет магнит, тем больше пользы принесет приспособление. Если необходимо обследовать участок вглубь, лучше применять более совершенные разновидности металлоискателя.

Магнитный металлоискатель работает только с материалами, обладающими ферромагнитными свойствами — железом и сталью

Подводный металлоискатель своими руками

Глубинный металлоискатель своими руками можно соорудить, в том числе для применения под водой. Он позволит обследовать реки и озера и находить предметы даже в условиях плохой видимости.

Схему изготовления для агрегата используют следующую:

1. Из провода ПЭТВ 0,5 мм толщиной наматывают катушку. Обычно для ее изготовления используют 25 м проволоки для аналогичного количества витков, но при желании с параметрами можно экспериментировать.
2. Катушку закрепляют на штанге из прочного пластика или нержавеющей стали. Другие материалы для рукояти брать нельзя, поскольку в воде они быстро потеряют свои физические характеристики.
3. При необходимости каркас металлоискателя утяжеляют. Если устройство будет слишком легким, придется бороться с его постоянным всплыванием при использовании.
4. На текстолитовой печатной плате в соответствии с выбранной схемой размещают конденсаторы и транзисторы. Закреплять их нужно методом пайки. После этого плату убирают в совершенно герметичный корпус с выведенными на поверхность светодиодными индикаторами. Стыки и щели тщательно обрабатывают герметиком, если на микросхему попадает влага, металлоискатель своими руками выйдет из строя.
5. Основную плату приспособления нужно подсоединить к источнику питания. Использовать следует мощный аккумулятор с возможностью подзарядки. Батарейки лучше не применять, они будут слишком часто требовать замены.
6. Герметичную емкость с микросхемой и элемент питания устанавливают на штангу. Узел нужно соединить силовым кабелем с катушкой, после чего залить силиконовым герметиком саму намотку.

Готовый подводный металлоискатель проверяют в работе. Необходимо убедиться, что агрегат способен распознавать черный и цветной металл.

Внимание! К подводному металлоискателю своими руками можно подключить наушники. Но для этого необходимо предусмотреть на плате водозащитные порты для соответствующих разъемов.

Подводный металлоискатель подходит для обнаружения мелких объектов на дне — цепочек, сережек, колец и других

Заключение

Металлоискатель своими руками можно соорудить по простым и доступным схемам. Некоторые приспособления делают с использованием электронных плат, конденсаторов и транзисторов. Другие не требуют особых затрат времени и сил при изготовлении, но демонстрируют меньшую эффективность.

Металлоискатель своими руками или металлоискатель

Электроника / Металлоискатели

В сети много статей про этот металлоискатель, но далеко в лес не ходите, даже на этом сайте их минимум три. Однако в процессе сборки я многие из них переделывал и каждый отличался по-своему.

Читать далее

Электроника / Металлоискатели

Приветствую вас, жители нашего сайта! Металлоискатель — очень привлекательное устройство. Его можно использовать для самых разных целей, например, для поиска старой проводки, водопроводных труб, ну и клада в конце

Читать далее

Электроника / Металлоискатели

Quasar ARM – один из самых популярных металлоискателей, схема и прошивка которого находятся в свободном доступе на сайте автора, за что ему отдельное спасибо. Возможности этого устройства составляют

Читать далее

Электроника / Металлоискатели

Приветствую всех искателей металла. В этой статье хочу поделиться своим опытом сборки замечательного пинпоинтера Малыш FM2V2, обладающего высокой стабильностью и способного различать

Читать далее

Электроника / Металлоискатели

Рециклинг глубоководной схемы Колоколов-Щедрин. Отличия от оригинальной схемы: 1. НЕТ кварцевого генератора на микросхеме к561.. и кварца 32 кГц. Сигнал 32 кГц дает Arduino Pro Mini. 2. Схемы

Читать далее

Электроника / Металлоискатели

Из этой статьи вы узнаете, как сделать очень простой металлоискатель из практически подручных материалов. Несмотря на свою простоту, металлоискатель работает, может найти монету на глубине

Читать далее

Электроника / Металлоискатели

Рассмотрим еще один самодельный металлоискатель, требующий минимум вложений и не так много знаний для сборки. Уникальность металлоискателя в том, что у него нет круглой катушки, как у

. Читать далее

Электроника / Металлоискатели

Рассматриваемый ниже прибор представляет собой довольно мощный металлоискатель, он способен обнаружить монету 25 мм на глубине около 30 см, а максимальная глубина обнаружения, по данным автора,

Читать далее

Электроника / Металлоискатели

Рассмотрим, как можно сделать простой и достаточно мощный металлоискатель на основе двух связанных между собой генераторов. Один осциллятор в этой схеме будет фиксированным, а другой будет от него

Читать далее

Электроника / Металлоискатели

Приветствую всех обитателей нашего сайта! Представляю на ваш суд еще одно самодельное устройство, испытания которого можно посмотреть на сайте YouTube – канал АП Искандер. Источник для этого

Читать далее

Электроника / Металлоискатели

Этот металлоискатель разработан на базе уже известного прибора “Терминатор Про”. Основное его преимущество – качественная дискриминация, а также низкое потребление тока. Также сборка

Читать далее

Ардуино / Металлоискатели

В данной статье будет рассмотрен простой пример создания металлоискателя на базе микроконтроллера Arduino. Его особенность заключается в том, что устройство выполнено в виде перчатки, расположено здесь и

Читать далее

Электроника / Металлоискатели

Металлоискатель построен по принципу нарушения синхронизации двух катушек. Именно из-за такого интересного дизайна, похожего на бабочку, устройство и получило свое название. Самодельное легко

Читать далее

Электроника / Металлоискатели

Такие металлоискатели можно купить примерно за 100-300 долларов. Цена металлоискателей сильно взаимосвязана с их глубиной обнаружения, не каждый металлоискатель может «видеть» монеты на

Читать далее

6 фактов о металлодетекторах, которых вы не знали

Что общего между аэропортами, парками развлечений и местной ярмаркой? Если вы предположили, что это нездоровая пища с завышенными ценами (например, бекон в шоколаде), то вы частично правы. Они также разделяют определенные меры предосторожности. А именно, использование металлодетекторов в пунктах въезда, и все они используют эти устройства для повышения безопасности пассажиров и смягчения ответственности.

Металлоискатели прошли долгий путь за последние годы. Они могут работать в диапазоне от стиля пошагового руководства до портативного, и уровень эффективности вырос как на дрожжах. В руках обученного пользователя их можно использовать для идентификации людей или контейнеров с любым заметным металлическим источником. Это означает обнаружение оружия, такого как ружья и ножи, а также боеприпасов, баллончиков, которые могут содержать токсичные или вредные аэрозоли, а также обычного импровизированного ударного оружия, такого как самодельные блэкджеки, сапы и металлические трости или трости-мечи. Многие из них могли бы легко избежать обнаружения даже при быстром обыске. С металлоискателем въезжающего трогать не нужно. Просто попросите их пройти через детектор или провести их с помощью ручного детектора, и у вас есть средства для обнаружения вышеупомянутого оружия.

Как металлоискатель улавливает металл?

Металлоискатель использует безвредную электромагнитную индукцию, другими словами, простое магнитное поле, для обнаружения металлов. Технология существует уже много лет. Что улучшилось, так это применение технологии и компактность первоклассных детекторов.

Металлодетекторы для обеспечения безопасности бывают разных стилей. Двумя наиболее распространенными типами являются проходные детекторы и ручные детекторы (палочные).

Металлоискатели переносные?

Металлоискатели обоих типов могут быть портативными. Портативный стиль, очевидно, так. Проходные металлодетекторы можно либо прикрепить к земле обычным способом, либо просто разместить в точке входа, поскольку многие из них являются автономными элементами, для которых требуется только источник питания.

Техническое обслуживание металлодетекторов

Металлодетекторы не работают с большим количеством движущихся частей. Таким образом, они требуют минимального ухода. Для проходных извещателей убедитесь, что соединения питания или вспомогательных устройств чистые и хорошо установлены. Для портативного типа убедитесь, что батареи обновлены или заряжены.

При поиске металлоискателя, будь то проходной или жезловый, важно покупать его у известного производителя и дистрибьютора. После того, как вы выбрали производителя, бюджет увеличится, чтобы купить больше опций, таких как программируемые детекторы с многопозиционными полями, которые могут указать вам, где находится металлический предмет. Некоторые детекторы Garrett также подсчитывают, сколько людей прошло. Это может быть полезно для статистических целей. Это очень похоже на покупку качественного автомобиля. Опции не повышают качество автомобиля, а только комфорт или уровень роскоши.

Можно ли «обмануть» металлоискатель?

Некоторые спрашивают, можно ли «обмануть» металлоискатель. Ответ – нет. Если кто-то не пытался провести металлическим предметом мимо проходного детектора или совершить какое-либо другое незаметное действие, металлоискатель сделает свое дело. Металлоискатель просто использует свое магнитное поле для обнаружения металла. Охранник, работающий с детектором, может быть обманут, если не проявит бдительности. Это один из недостатков металлоискателя. Оператор может положиться на машину и обойти другие меры безопасности или подсказки. Важно помнить; металлоискатель — это просто еще один инструмент в процессе досмотра или входа. Сотрудники службы безопасности или правоохранительных органов должны продолжать работать профессионально и должным образом проверять людей.

Металлоискатель VS Сканер багажа

Хотя люди оплакивают агентов TSA в аэропортах, они стали фактическими экспертами по внедрению металлоискателей и досмотру на входе. Они просто проверяют так много людей, что трудно не стать экспертами. Интересно отметить, что большинство оружия или запрещенных предметов, которые TSA находит у пассажиров, поступают не от металлодетекторов. Они поступают из досмотра ручной клади. Причина этого в том, что большинство людей теперь признают, что металлоискатели превосходно справляются со своей задачей. И люди, сталкивающиеся с ними, полностью рассчитывают, что они не смогут пронести вещи при себе. Таким образом, они пытаются передать предметы через багаж. Поработав в закрытом помещении, с использованием металлоискателей и рентгеновского досмотра, могу это подтвердить. Металлоискатели немедленно предупреждают пользователей о наличии металла и необходимости дальнейшего расследования. Рентгеновские аппараты требуют острого зрения и правильной интерпретации изображений. Следовательно, металлодетектору требуется меньше обучения.

Как металлодетектор сэкономит ваши деньги?

Легко понять, как металлодетектор поможет создать более безопасную среду. Как они экономят деньги? Что ж, в случае с парками развлечений и другими крупными общественными местами они делают это несколькими способами. Во-первых, они позволяют посетителям чувствовать себя в большей безопасности, тем самым увеличивая вероятность того, что люди посетят мероприятие. Наличие металлоискателя также будет сильным сдерживающим фактором для контрабанды оружия. Один-единственный инцидент с применением насилия в любом крупном общественном месте, скорее всего, привлечет много негативного внимания, что может только повредить посещаемости.

Современные металлодетекторы имеют различные опции и возможности, которые делают их более эффективными и, самое главное, доступными для различных объектов и объектов, включая школы и другие образовательные учреждения. Это в сочетании с текущей потребностью в дополнительной безопасности в таких учреждениях делает металлоискатели лучшим решением для обеспечения безопасности.



О писателе

Майк Лазарус

Ветеран вооруженных сил и правоохранительных органов

FBI certified firearm instructor

MP5 and Sub Machine gun instructor

Defensive tactics instructor

Police Academy instructor

The DIY metal detector – OpenLearn

Updated Tuesday, 27th February 2007

Группа ученых-любителей пытается сделать простейший металлоискатель.

Узнайте больше о научных курсах и квалификациях Открытого университета

Задание
Как сделать металлоискатель, который поможет найти золото!

Железо, золото и другие металлы
Металлы обычно блестящие, твердые и проводят электричество, некоторые из них также обладают магнитными свойствами. Хорошим тестом для металла является проверка того, проводит ли он электричество, но это не сильно помогает нам, когда он похоронен под землей! Если бы мы искали железо, мы могли бы каким-то образом модифицировать компас, но, к сожалению, поскольку золото не обладает магнитными свойствами, нам нужно найти какой-то другой способ его обнаружения.

Что такое металлоискатель?
Металлоискатель — это электронное устройство, состоящее из большой катушки провода, называемой поисковой катушкой (поисковая катушка — это круглый конец металлоискателя) и некоторой специальной электроники, позволяющей нам «услышать» наличие закопанных металл по изменению ноты из динамика металлоискателя.

Как это работает?
Электроника металлоискателя подает на поисковую катушку сигнал, который заставляет ее производить электромагнитное поле (электромагнитное поле — это любое движущееся или изменяющееся электрическое или магнитное поле) вокруг него.

Электронное устройство, создающее электромагнитные поля, называется генератором (генератором называется электрическая цепь, способная очень быстро включаться и выключаться). Это невидимо, подобно силовым линиям магнитного поля вокруг магнита, но постоянно меняющимся.

Если поисковая катушка находится на земле, поле простирается наружу и вниз на глубину, примерно равную диаметру катушки. На поле влияют и изменяют близлежащие объекты. Изоляторы, такие как сухой камень, не очень сильно изменяют поле, но металлы, которые проводят электричество, вызывают усиление или ослабление поля.

Электроника также может определять, изменяется ли каким-либо образом поле, создаваемое катушкой. Если поисковая катушка натыкается на металл, электроника обнаруживает изменения в поле, производя соответствующее изменение в ноте из динамика. Это изменение в примечании говорит нам, что мы обнаружили погребенный металл.

Электромагнитное поле быстро меняется, возможно, со скоростью 100 000 раз в секунду — намного больше, чем может услышать ухо. Возможно, вы знаете, что два музыкальных инструмента можно настроить вместе, играя одну и ту же ноту, когда инструменты расположены близко друг к другу. Мы можем сделать то же самое в электронном виде с генераторами, используемыми в металлоискателе.

Мы можем смешать колебания поисковой катушки с другим встроенным генератором на той же частоте – в результате получится нота, которую мы слышим. При обычном использовании один осциллятор настраивается таким образом, чтобы металлоискатель издавал постоянную ноту. Если поисковая катушка проходит над землей с присутствующим металлом, она сдвинет частоту поисковой катушки, что приведет к изменению высоты тона ноты.

Как мы делали детектор
Здание металлоискателя можно увидеть в трех секциях:

1. Два электронных устройства или осциллятора (один с поисковой катушкой)
2. Микшер – для объединения двух осцилляторов
3. Усилитель мощности для динамика.

Мы использовали три старых радиоприемника, чтобы получить электронные компоненты для металлоискателя. Один из радиоприемников работал, поэтому я использовал усилитель для питания динамика металлоискателя.

Электроника и схемы
Радио — это электронное устройство, состоящее из электронных компонентов, в том числе резисторов, конденсаторов, транзисторов, диодов и т. д. Компоненты соединены вместе в цепь с помощью проводов и пайки. В основе электроники лежат транзисторы. Транзистор можно использовать для усиления слабых сигналов в более крупные копии оригинала, а также для очень быстрого включения и выключения напряжения. Универсальные свойства транзисторов привели к тому, что они используются почти во всех электронных изобретениях, включая радиоприемники, компьютеры, мобильные телефоны, космические путешествия — они произвели революцию в нашем мире.

Как был сделан металлоискатель
Сначала была построена поисковая катушка. Был вырезан деревянный каркас диаметром 30 см. На первый было намотано около 20 витков изолированного провода и затем закреплено на деревянной ручке.

Мы решили разместить электронику в небольших пластиковых коробках, которые используются для хранения продуктов, и сделать их как можно более водонепроницаемыми. Аккумулятор разместили в одном ящике, а электронику встроили в другой. Запасное радио использовалось как усилитель динамика и крепилось к верхней части рукоятки.

Электроника металлоискателя была соединена вместе, чтобы сформировать правильную цепь с использованием проволоки и металлического припоя. Мы использовали пластиковый лист в качестве печатной платы, на которой крепились компоненты. Там, где должны были пройти провода компонентов, были просверлены отверстия, а затем концы компонентов были спаяны и соединены с помощью проволоки под самодельной платой, а затем помещены в водонепроницаемую коробку.

Электроника поисковой катушки – генератор – была построена с использованием транзистора и нескольких резисторов, конденсаторов и подключена к катушке. А 9Настроечный конденсатор 0065 (ручка настройки радио) был взят из списанного радиоприемника и подключен к катушке, чтобы можно было регулировать ее частоту. Затем был изготовлен второй осциллятор. Он был идентичен первому, но имел меньшую катушку вместо большой поисковой катушки. Поскольку катушка меньше и не находится близко к земле, на нее не влияет любой металл, зарытый в землю. Для этого использовалась катушка от списанного радиоприемника.

Затем была сделана «микшерная схема», которая электронным образом объединяет два сигнала генератора, чтобы мы могли обнаружить разницу между ними. Это генерирует сигнал, который мы в конечном итоге услышим (после того, как он будет усилен в каскаде усилителя) в динамике. Эта заметка изменится, когда мы столкнемся с закопанным металлом, и будет нашим индикатором от металлоискателя.

Наконец, мы подключили батарею к радио и всем остальным цепям и убедились, что все различные этапы, т.е. блоки цепей, правильно подключены друг к другу. Все это было собрано и “зажжено” в прямом эфире на ТВ – и чудом заработало с первого раза!

Использование металлодетектора
Чтобы использовать металлоискатель, вы подключаете аккумулятор и регулируете громкость на усилителе динамика. Ручка на конденсаторе настройки поисковой катушки регулируется до тех пор, пока из динамика не будет слышна нота. Если поисковая катушка наткнется на металл, звуковой сигнал из динамика изменится, указывая на зарытый металл.

8 самых лучших металлодетекторов 2022 года

8 самых лучших металлодетекторов 2022 года | Стратег

Каждый продукт независимо отбирается (одержимыми) редакторами. Вещи, которые вы покупаете по нашим ссылкам, могут приносить нам комиссию.

Лучший в классе

Пропустить список статей

8 товаров в этой статье 2 штук в продаже!

8 товаров в этой статье 2 штук в продаже!

Фотоиллюстрация: Detectorists, BBC

com/strategist/_components/clay-paragraph/instances/cknuemdjg001b3h6f0ilr495g@published” data-word-count=”78″> Для большинства из нас мечта найти зарытый клад угасла вместе с другими детскими увлечениями, такими как попадание в Книгу рекордов Гиннеса за строительство крупнейшего в мире форта из подушек. Но это не обязательно так. Имея правильный металлоискатель, немного терпения и некоторые знания истории, любой может откопать многовековые украшения и давно потерянные монеты — или, по крайней мере, иметь больше шансов найти потерянную сережку в траве.

Прежде чем отправиться на поиски артефактов, подумайте, где вы планируете копать и не потревожите ли вы место, которое в противном случае следовало бы сохранить. «Есть места, которые люди могут обнаружить металлом и как бы поцарапать, чтобы найти что-то», — говорит Мэтью Ривз, директор отдела археологии в Монпелье Джеймса Мэдисона в Вирджинии, отмечая, что пляжи — хорошее место для начала. Но он также объясняет, что между металлоискателями и археологами существуют «напряженные отношения» из-за случаев кражи и разрушения исторических мест по всей Европе и США. При этом есть случаи, когда они могут сотрудничать. Ривз работает с детективами в Монпелье, чтобы восстановить и сохранить истории порабощенных американцев, которые жили и работали на плантации площадью 2650 акров. Прежде чем положить лопату на землю, они внимательно осматривают землю, выискивая следы трудовых участков (обычно скопление гвоздей). Если бы эти места и истории людей, которые там работали, не были должным образом обработаны и записаны, они были бы потеряны как для их потомков, так и для всего мира.

Общее эмпирическое правило использования металлоискателя, согласно Ривзу, а также Эмили Чемберс, поисковику, живущему на юго-западе Англии, и Артуру Кропивцу, поисковику из Великобритании, заключается в том, что вы копаете не на своей земле. , вы должны сначала убедиться, что у вас есть разрешение землевладельца (или государства). Когда дело доходит до государственной земли, законы различаются от страны к стране и от штата к штату. Так что лучше провести небольшое исследование, прежде чем отправиться на поиски сокровищ в ближайшем парке. И независимо от того, где вы копаете, на всякий случай рекомендуется задокументировать и сфотографировать места, где вы что-то нашли.

Мы спросили Ривза, Чемберса, Кропивца и еще пятерых опытных поисковиков из США и Европы о металлоискателях, которые они рекомендуют.

Лучший результат | Лучший для начинающих | Лучший интуитивно понятный металлоискатель | Лучший вездеход | Лучшая водонепроницаемость | Лучшее для детей | Лучшая большая поисковая катушка | Лучший пинпоинтер

com/strategist/_components/clay-paragraph/instances/cl4d8mhjf001o3f6ub9khmr04@published” data-word-count=”120″> Цена: По словам Брэда Мартина из Green Mountain Metal Detecting, чем дороже машина, тем лучше она может отличить мусор от сокровищ. Так что, хотя вы не должны тратить тысячи на свой первый металлоискатель, вы также не хотите дешеветь. Мартин говорит, что «потратив более 150 долларов на такие известные бренды, как Garrett, XP, Minelab и Fisher, вы сэкономите много времени и избавитесь от разочарований в этой области». Чтобы помочь вам быстро понять стоимость каждого товара, мы включили ранжирование со знаком доллара для каждого продукта: и $$$ по цене более 1000 долларов.

Тип грунта: Где бы вы ни планировали искать клад, ваш металлоискатель должен соответствовать типу грунта. По словам Мартина, тот, кто ищет золотые украшения на морском пляже, должен выбрать другую машину, чем тот, кто ищет старые монеты в парке: «Мой совет — посетить местный магазин товаров для хобби и поболтать. Они будут знать, что лучше для вашего района». Если у вас нет местного магазина товаров для хобби, это руководство поможет вам познакомиться с лучшими металлоискателями на рынке прямо сейчас, некоторые из которых могут работать со всеми типами местности.

Независимо от типа земли, место раскопок будет главным фактором в том, что вы найдете. Бранко Баришич, хорватский поисковик, который публикует информацию о своих открытиях на своей странице в Instagram Metal Detecting Croatia, включая огромную римскую монету с изображением Александра Северуса, говорит, что местоположение важнее, чем причудливость вашего металлоискателя. «В хороших местах вы можете найти удивительные вещи с дешевым металлоискателем, но в плохом месте, даже с лучшим в мире детектором, вы ничего не найдете», — говорит он.

И Мартин, и Чемберс говорят, что лучшие места — это те, где земля остается относительно нетронутой в течение длительного периода времени. «Поля сельскохозяйственных культур вспаханы и перевернуты, поэтому некоторые предметы находятся слишком глубоко, чтобы их можно было обнаружить, — говорит Мартин. Большинство металлодетекторов могут обнаруживать объекты на глубине от четырех до восьми дюймов, но более совершенные или специализированные машины могут находить металл на глубине до 18 дюймов и более. Многие поисковики смотрят на старые карты, чтобы найти руины старых домов, или просят разрешения поискать сокровища в старых домах, которые собираются снести. Также существует «очень большая разница между поиском в Европе и поиском в США», — говорит Баришич. «Большинству монет, которые люди находят с помощью детекторов в Америке, несколько сотен лет, но в Европе обычно находят римские монеты возрастом 2000 лет». Тем не менее, есть интересные вещи, которые можно открыть для себя и в Штатах.

Уровень опыта: Как и любое техническое оборудование, металлоискатели доступны в различных вариантах сложности, предназначенных для любого уровня знаний. Есть металлоискатели, предназначенные для всех, от абсолютных новичков до кладоискателей-чемпионов мира и археологов. Если вы только начинаете, вам лучше держаться подальше от машин, созданных для экспертов, поскольку они требуют довольно крутой кривой обучения. Тем не менее, некоторые детекторы более интуитивно понятны, чем другие, и их легко использовать, когда вы только начинаете, а также когда вы становитесь более опытным поисковиком.

Гаррет Туз 250

$250

$ | Пляж | Подходит для всех уровней

Баришик начал свою карьеру с поиска Garrett Ace 250, который, по его словам, не слишком сложный и тяжелый для переноски. «За свои деньги это здорово, потому что у него есть распознавание меток» — функция, которая позволяет вам выбирать, какие типы металлов нацеливаться — плюс «пять режимов поиска и множество других функций», — говорит он. У этой модели есть поисковая катушка (плоская круглая часть в нижней части детектора, которая выполняет поиск), которая является водонепроницаемой на глубине до девяти дюймов, что, по словам детектива из Коннектикута Джесси Томпсона, которая увлекается металлом. – обнаружение с 14 лет, что делает его отличным для занятий на песчаных пляжах. Если ваш бюджет не вмещает 250, Garrett Ace 200 имеет множество тех же функций по чуть более низкой цене.

250 долларов на Амазонке

Купить

255 долларов США в ХСН

Купить

Металлоискатель Minelab Vanquish 440

$285

$ | Мелководье | Подходит для начинающих

com/strategist/_components/clay-paragraph/instances/cl4d8po3i00283f6uoxos151z@published” data-word-count=”128″> По словам Джорджа Стритера, поисковика с более чем 50-летним стажем, ежегодно организующего групповые охоты в Нью-Гемпшире и подводные охоты в Карибском море, в Minelab Vanquish 440 есть все, что может понадобиться новичку. Он легкий и складной, и в нем используется многочастотная технология, позволяющая искать серебро, золото, ювелирные изделия и многое другое. Это дает вам оба показания ID ( тип металла, который он обнаруживает ) и показания глубины, чтобы избавить вас от времени и душевных страданий копать глубоко только для того, чтобы в конечном итоге получить гвозди. И, как и Garrett Ace, у него есть водонепроницаемая поисковая катушка (погружная на глубину до трех футов), поэтому вы можете исследовать пляжи, ручьи и русла рек. Если цена 440 слишком высока, Kropiwiec рекомендует начинающим немного более дешевый Vanquish 340.

$285 на Амазонке

Купить

$289 в Адораме

Купить

Минелаб Эквинокс 800

$1000

com/strategist/_components/clay-paragraph/instances/cklmoux0q00293g6bb2e7s3rc@published” data-word-count=”14″> $$ | Поле, пляж и глубокая вода | Подходит для начинающих охотников и охотников среднего уровня

Чемберс, Кропивец и Стритер являются поклонниками Minelab Equinox 800. Стритер описывает интерфейс как интуитивно понятный и говорит, что он может обнаруживать глубже и имеет больше возможностей, чем Garrett Ace и Minelab Vanquish. . Кропивец говорит, что это довольно простой в эксплуатации детектор, и все, что вам нужно для его использования, — это несколько видеороликов на YouTube и полевая практика. Он также добавляет, что часто можно найти подержанную модель в отличном состоянии по более низкой цене. Equinox 800 использует многочастотную технологию Minelab для сверхчувствительного обнаружения и позволяет выбрать один из четырех режимов поиска: парк, поле, пляж и золото. Он имеет время автономной работы до 12 часов, водонепроницаем на глубине до десяти футов и, в зависимости от того, какую версию вы покупаете, также может поставляться с беспроводными наушниками (чтобы вы могли слышать поисковые сигналы, не отвлекаясь от окружающего мира) и пинпоинтер, чтобы помочь вы находите свою цель вблизи и в грязи.

1000 долларов США у Кабелы

Купить

1000 долларов США в магазине спортивных товаров Дика

Купить

Металлоискатель XP Deus

949 $

949 $

$$$ | Вездеход | Подходит для экспертов

Трое из экспертов, с которыми мы разговаривали, — Мартин, Баришич и Кропивец — любят этот металлоискатель за его высокую частоту, которая обеспечивает большую чувствительность к мелким предметам и предметам с низкой электропроводностью, таким как легированные или очень тонкие предметы. ювелирных изделий. По словам Баришича, который недавно перешел на использование XP Deus, он более точен и может обнаруживать предметы на гораздо более глубоком расстоянии, чем его предыдущий Garrett AT Max. А Кропивец говорит, что Deus прослужит долго и сохранит свою ценность. Это металлоискатель профессионального уровня с множеством настраиваемых функций, которые можно использовать на любой местности, включая режимы поиска мокрого песка, сухого песка, реликвий и поиска монет. Он имеет время автономной работы до 27 часов и полностью водонепроницаем на глубине до 60 метров. Кроме того, компания часто обновляет свое программное обеспечение и предлагает бесплатные загружаемые обновления программного обеспечения на всю жизнь.

Минелаб СТХ 3030

2499 долларов

2499 долларов

$$$ | Глубокая вода | Хорошо для экспертов

com/strategist/_components/clay-paragraph/instances/cl4d8rsp0002m3f6urlrva9c2@published” data-word-count=”144″> Thompson использовал Minelab CTX 3030 на Северо-Востоке и в поисковых поездках в Англию. «Minelab — производитель военных металлоискателей на полях сражений, и они производят металлоискатели уже довольно давно, — говорит он. Он считает CTX 3030 одним из самых глубоких детекторов на рынке и говорит, что использовал его для поиска римских брошей, испанских серебряных реалов, золотых колец, ожерелий, браслетов и многого другого. Как и XP Deus, этот металлоискатель имеет множество настраиваемых параметров и полностью водонепроницаем на глубине до десяти футов. Он имеет полноцветный ЖК-экран, который позволяет вам одновременно обнаруживать под землей несколько объектов (отображаемых в виде точек на сетке), чтобы вы могли отличить хорошие вещи от мусора. Кроме того, он поставляется с беспроводными наушниками и встроенным беспроводным динамиком, который можно прикрепить к ремню.

2499 долларов США на Амазонке

Купить

2499 долларов США в Адораме

Купить

Водонепроницаемый детский металлоискатель Nokta Mini Hoard

$140

com/strategist/_components/clay-paragraph/instances/cl4d8unnz00353f6u49a0p7op@published” data-word-count=”16″> $ | Пляж и мелководье | Подходит для детей в возрасте от 4 до 8 лет

Если у вас есть ребенок в возрасте 8 лет или младше, который мечтает начать копать сокровища, Мартин рекомендует этот простой в использовании водонепроницаемый металлоискатель. «У меня есть 6-летний ребенок, и я купил ему Nokta Makro Mini Hoard, который очень легкий, короткий и имеет дисплей, на котором отображается смайлик с большим пальцем вверх или хмурое лицо с большим пальцем вниз, чтобы указать, что металл стоит раскопать», — говорит он. Поскольку детектор является водонепроницаемым на глубине до трех футов, дети могут привыкнуть копаться в рыхлом песке на пляже, прежде чем перейти к более сложной местности. У него также есть выдвижная палочка, которую легко упаковать для путешествий, а также он поставляется с просеивателем для песка, совком для песка, двумя наборами наклеек и двухлетней гарантией.

$140 на Амазонке

Купить

$140 в Адораме

Купить

Minelab 15 на 12 дюймов EQX 15 Эллиптическая двойная водостойкая интеллектуальная поисковая катушка для металлоискателей серии Equinox

$239

$ | Вездеход | Подходит для охотников среднего и профессионального уровня

Поисковая катушка, входящая в комплект поставки металлоискателя Minelab Equinox 800, имеет диаметр 11 дюймов. Но по мере того, как вы приобретете больше опыта в этой области, вы можете перейти на более крупную катушку. «У меня есть новая 15-дюймовая катушка от Minelab, которая дает мне больше покрытия, и результаты удивительны. Он может находить очень маленькие кусочки серебра, золота и бронзы даже при быстрых настройках», — говорит Кропивец. Катушка большего размера также позволяет увеличить глубину, на которой можно обнаружить мелкие кусочки металла. Как и катушка меньшего размера, поставляемая с Equinox 800, она водонепроницаема, а также отлично подходит для поиска в полях и парках. Не все металлоискатели позволяют переключать разные катушки, но большинство машин профессионального уровня позволяют. Эта поисковая катушка совместима только с металлоискателями серии Equinox.

$239 в Адораме

Купить

240 долларов у Кабелы

Купить

Металлоискатель XP Deus MI-6 Pinpointer

187 $ сейчас скидка 15%

159 $

$ | Вездеход | Подходит для всех уровней

com/strategist/_components/clay-paragraph/instances/cl4d8w0kd003t3f6u94jk8wh6@published” data-word-count=”127″> Все эксперты, с которыми мы разговаривали, сказали, что помимо металлоискателя вам понадобится пинпоинтер, который поможет найти сокровище, когда вы начнете копать. Томпсон сравнивает его с уменьшенной версией металлоискателя, который помогает ему не копать слишком большие и грязные ямы. «Вы хотите выкопать что-то похожее на люк. По сути, вы разрезаете три стороны и наклоняете землю. Таким образом, когда вы кладете все обратно, создается впечатление, что вас там никогда не было», — говорит он. И он, и Доминик Айви, поисковик с северо-востока США, используют водонепроницаемый пинпоинтер TRX Bullseye компании White Electronics. К сожалению, эта конкретная модель в настоящее время распродана повсюду в Интернете, но Мартин также рекомендует эту модель от XP.

$159 на Амазонке

Купить

$159 в Адораме

Купить

com/strategist/_components/clay-paragraph/instances/cl4d8y7l6004g3f6ujede5xr9@published” data-word-count=”72″> • Бранко Баришич, хорватский поисковик, публикующий свои находки в Instagram под именем Metal Detecting Croatia
• Брэд Мартин из Green Mountain Metal Detecting
• Эмили Чемберс, поисковик, проживающая на юго-западе Англии
• Артур Кропивец, поисковик из Великобритании
• Доминик Айви, исследователь с северо-востока США
• Мэтью Ривз, директор отдела археологии в Монпелье Джеймса Мэдисона в Вирджинии
• Джордж Стритер, детектив из Нью-Гемпшира, ежегодно организующий групповые охоты
• Джесси Томпсон, детектив из Коннектикута

получить информационный бюллетень стратега

Действительно хорошие предложения, умные советы по покупкам и эксклюзивные скидки.

Этот сайт защищен reCAPTCHA и Google Политика конфиденциальности и Применяются Условия использования.

Отправляя свое электронное письмо, вы соглашаетесь с нашими Условиями и Уведомлением о конфиденциальности и получаете от нас корреспонденцию по электронной почте.

The Strategist предназначен для предоставления наиболее полезных экспертных рекомендаций по покупкам в обширном пространстве электронной коммерции. Некоторые из наших последних завоеваний включают в себя лучшие обработки угрей , Rolling Buggage , подушки для боковых шпалов , Natural Sherceedies и 70087 70087 70087 70087 70087 70087 70087. Мы обновляем ссылки, когда это возможно, но имейте в виду, что срок действия сделок может истечь, и все цены могут быть изменены.

Самые лучшие металлоискатели

Каждый продукт независимо отбирается (одержимыми) редакторами. Вещи, которые вы покупаете по нашим ссылкам, могут приносить нам комиссию.

Самодельный электроскоп | Научный проект

Научный проект

Вы когда-нибудь пытались закрыть дверь автомобиля в теплый и сухой день и испытали небольшой удар током? Как насчет того, чтобы потереть обувь о ковровое покрытие, чтобы шокировать друзей или членов семьи? Вы подняли волосы, растирая их воздушным шариком?

Вы можете делать все это из-за статического электричества — накопления электрического заряда на поверхности. Статическое электричество может быть вызвано соединением или разделением двух материалов. Удар, возникающий, когда заряженная поверхность касается чего-то другого, вызван электронами, прыгающими на поверхность без заряда. Давайте узнаем, как сделать самодельный электроскоп, чтобы увидеть его в действии!

Скачать проект

Как построить электроскоп (устройство, способное обнаруживать электрические заряды)?

• Банка из прозрачного стекла
• Крышка банки или кусок пластика, достаточно большой, чтобы закрыть отверстие банки
• Изолента
• Медная проволока, 14 г или толще
• Солома
• Ножницы
• Клеевой пистолет
• Алюминиевая фольга или сусальное золото
• Виниловая пластинка
• Обувь на резиновой подошве
• Ковер
• Воздушный шар
• Любой другой материал, который вы хотите протестировать!

1. Проведите этот эксперимент в сухой день! Эксперимент может не сработать, если на улице влажно или идет дождь. Как вы думаете, почему это важно?
2. Используйте ножницы, чтобы отрезать двухдюймовый кусок соломы.
3. Попросите взрослого проделать отверстие в центре крышки банки или кусок пластика, достаточно большой, чтобы пройти через соломинку.
4. Вставьте соломинку в отверстие крышки. Приклейте соломинку горячим клеем, чтобы она была надежно прикреплена к крышке.
5. Отрежьте 10-дюймовый кусок медной проволоки.
6. Скрутите верхние 4 дюйма в круг или спираль, чтобы создать некоторую площадь поверхности. Если мы пытаемся проверить наличие электрического заряда, почему, по-вашему, лучше иметь большую площадь поверхности? Почему толстый провод лучше?
7. Проденьте прямой конец проволоки через соломинку и сделайте крючок длиной около 1 дюйма.
8. Повесьте на крючок два небольших кусочка фольги или сусального золота. Убедитесь, что они находятся в контакте. Как вы думаете, почему мы используем два куска металла, а не один? Как вы думаете, для чего нужны эти два куска металла?
9. Поместите конец металлического крючка в банку и закрутите или прикрепите к банке крышку скотчем.
10. Теперь пришло время зарядить наши материалы статическим электричеством! Энергично потрите каждый из ваших материалов рукой или куском шерсти. Можете ли вы объяснить, как это помогает придать каждому объекту электрический заряд?
11. После того, как вы зарядите каждый из ваших объектов, поднесите каждый объект к спиральному проводу на вашем электроскопе. Обязательно записывайте свои наблюдения!

Дополнительно:

• Попробуйте потереть шарик о волосы.
• Попробуйте потереть обувь о ковер, а затем поднесите электроскоп к подошве обуви.
• Протрите винил руками.

Материалы с наибольшей способностью удерживать заряд заставят кусочки фольги в электроскопе двигаться больше всего.

Мы позаботились о том, чтобы провести этот эксперимент в сухой день, потому что засушливые дни, как правило, дают гораздо лучшие результаты. Избыток влаги в воздухе предотвратит накопление заряда, потому что электричество может уйти во влажный воздух или воздух, содержащий много водяного пара.

Давайте подумаем, почему мы сконструировали наш электроскоп именно так. Начнем с того, почему мы свернули медную проволоку: мы сделали это, потому что хотели создать много площадь поверхности для электростатическая индукция — перенос электронов с одной поверхности на другую без соприкосновения. Чем больше площадь для проникновения электронов от нашего объекта в провод, тем быстрее энергия будет стекать в наш электроскоп. Вот почему более толстая проволока лучше: чем больше радиус проволоки, тем больше электронов должны двигаться.

Необходимо, чтобы два куска фольги или сусального золота соприкасались друг с другом, чтобы они могли отталкиваться друг от друга, когда в них втекают электроны. Отрицательные заряды отталкиваются друг от друга, поэтому должны быть два отрицательно заряженных кусочка фольги, чтобы мы могли визуализировать происходящее! Конечно, перенос электрона все еще происходит, если есть один кусок металла, но мы не можем видеть сами частицы — нам нужно иметь возможность видеть то, что они сделать.

Электроны переносятся с одной поверхности на другую при физическом контакте, поэтому важно растирать испытуемые материалы рукой или куском шерсти. Энергично растирая, вы переносите электроны с руки или шерсти на тестируемый материал. Ваша рука и шерсть приобретают положительный заряд, а тестовый материал – отрицательный. Отрицательно заряженные электроны могут затем перемещаться по медному проводу электроскопа вниз к кусочкам фольги, которые оба становятся отрицательно заряженными. Эти отрицательные заряды толкают друг друга, заставляя кусочки фольги отталкиваться. Помните, в то время как противоположности притягиваются, отрицательно-отрицательные или положительно-положительные комбинации зарядов всегда отталкиваются!

Заявление об ограничении ответственности и меры предосторожности

Education.com предоставляет идеи проекта научной ярмарки для ознакомления только цели. Education.com не дает никаких гарантий или заявлений относительно идей проекта научной ярмарки и не несет ответственности за любые убытки или ущерб, прямо или косвенно вызванные использованием вами таких Информация. Получая доступ к идеям проекта научной ярмарки, вы отказываетесь и отказаться от любых претензий к Education.com, возникающих в связи с этим. Кроме того, ваш доступ к веб-сайту Education.com и проектным идеям научной ярмарки покрывается Политика конфиденциальности Education.com и Условия использования сайта, включая ограничения об ответственности Education.com.

Настоящим предупреждаем, что не все проектные идеи подходят для всех отдельных лиц или во всех обстоятельствах. Реализация любой идеи научного проекта следует проводить только в соответствующих условиях и с соответствующими родителями. или другой надзор. Чтение и соблюдение мер предосторожности всех материалы, используемые в проекте, является исключительной ответственностью каждого человека. За дополнительную информацию см. в справочнике по научной безопасности вашего штата.

Eureka Machines: ценность металлодетекторов для выживания

В этой статье

• Как они работают
• Почему они работают?
• Что мне купить?
• Обнаружение техники
• Правила подполья
• Бип, бип! Что теперь?
• Заключительные мысли

Первоначально эта статья была опубликована в 19 выпуске.0088

Возможно, вы не ожидали статьи на эту тему в RECOIL OFFGRID. Но они повсюду. Вы видели их в действии в телешоу, на пляже или в местной радиолавке — ну, по крайней мере, когда эта франшиза еще существовала. Фактически, если вы были в суде или летали на коммерческом авиалайнере за последние пару десятилетий или около того, вас отсканировал тот, который имеет форму бросающегося в глаза дверного косяка.

Тогда почему люди считают металлоискатели полной чушью, чем-то вроде того, что чудаки используют для поиска закопанных пиратских сокровищ, но вместо этого уходят со скрепками и мелочью? Что такое металлоискатель? Как это работает? И что еще более важно, как это может помочь среднему выживальщику?

Помимо того, что это увлекательное хобби, которое выводит вас из дома, существуют потенциальные возможности, когда наличие и знание того, как использовать хороший металлоискатель, может оказаться весьма кстати. Поэтому мы подробнее рассмотрим эти устройства. Являетесь ли вы просто любопытным типом, который хочет узнать, что скрыто под поверхностью, или вы серьезный выживальщик, желающий расширить свои возможности поиска потерянных или ценных вещей после кризиса, вы, несомненно, обнаружите некоторую интересную информацию в эти страницы.

Как они работают

Созданные в результате научных исследований магнитной и навигационной навигации самолетов, эти инструменты могут быть аналоговыми, цифровыми или комбинированными. Несмотря на то, что полностью цифровые модели предварительно запрограммированы, что делает их по сути «подключи и работай», они все же требуют небольшого изучения и практики, если вы когда-нибудь захотите научиться с ними работать и поднять их выше статуса новизны игрушек.

Основная идея заключается в том, что электромагнитное поле выходит из внешнего кольца (передатчика) поисковой катушки и взаимодействует с металлом, над которым проходит катушка. Это, в свою очередь, генерирует слабый электрический сигнал, который улавливает внутреннее кольцо поисковой катушки (приемник).

В зависимости от типа поисковой катушки, поле может иметь форму пончика или баскетбольного мяча или более узкое, сфокусированное поле для специализированной работы.

Как правило, современные детекторы могут обнаруживать цель, зарытую на глубину от 8 до 12 дюймов. На это может влиять множество факторов: размер катушки, какие материалы находятся в земле, содержание влаги, качество конструкции, размер цели, проводимость цели, мощность батарей и находится ли цель на краю или в земле. ровное положение.

Схема в блоке управления расшифровывает и фильтрует информацию и передает ее как на визуальный дисплей, так и на динамик для создания звукового сигнала. Схема может различать типы обнаруженных металлов и может игнорировать определенные металлы, такие как железо и алюминий, и выбирать цели только из более желательных металлов.

Детекторы качества делятся на два основных типа: очень низкочастотные (VLF), которые работают в диапазоне от 5 кГц до 30 кГц, и детекторы импульсной индукции (PI), которые генерируют более высокие частоты. Эти более высокие частоты более благоприятны для поиска золота и менее подвержены влиянию минералов грунта или влажной, соленой среды.

Зачем с ними работать?

Давайте проясним: металлоискатели не сильно помогут найти этот тайник с оружием и деньгами, спрятанный под бетонным полом, а-ля Джон Уик. Ваш детектор предупредит вас о большом количестве металла под этим бетоном, но вы не сможете различить, была ли это арматура или стальная актерская способность Киану Ривза. В конце концов, это не рентгеновские характеристики.

Однако то, что могут сделать эти инструменты, может оказаться благом в трудные времена, например:

• Поиск скрытых тайников, потерянных из-за наводнений, смещения ориентиров, плохих записей в бортовом журнале или просто старой забывчивости.
• Помогите соотечественникам найти их потерянные тайники.
• Поиск ценных металлов, которые можно использовать для обмена, особенно если у вас есть доступ к старым хвостохранилищам золотодобычи.
• Найдите подземные трубы, к которым можно подключить воду (убедитесь, что это водопроводные трубы, а не природный газ).
• Работайте как импровизированные охранные жезлы для поиска людей, когда портативные устройства недоступны.
• Предупреждает о скрытых гвоздях, проводах, кабелях и других предметах, которые могут разгрызть лезвия бензопилы, если вы чистите деревья или получаете пиломатериалы из неизвестных источников.
• Обнаружение мин и/или мин-ловушек. (Да, это крайний и маловероятный сценарий. Излишне говорить, что мы ни в коем случае не подразумеваем, что любитель должен искать мины.)

Что мне купить?

Ищите металлоискатели с яркими дисплеями, чтобы их было легко читать в солнечные дни.

Очевидно, что то, что вы ищете и сколько вы готовы потратить на устройство, будет определять, какой металлоискатель вы купите. Но вообще говоря, вы должны учитывать следующие факторы:

• Легкий вес и балансировка
• Наличие различных поисковых катушек и простота их замены для модернизации
• Поисковые катушки с гладкими краями, которые не цепляются за траву и мусор
• Гнезда для наушников — предпочтительнее стандартные 3,5 мм
• Яркие дисплеи для использования в солнечные дни
• Легкодоступные и удобные клавиатуры/элементы управления
• Точки крепления для строп или ремней
• Сумка для переноски
• Возможность точного определения местоположения одним касанием

Другие соображения включают наличие гарантии на модель и простоту ее ремонта, в том числе расположение сервисных центров.

А для ваших нужд детектор должен быть погружным? Погружные модели одинаково хорошо работают как на суше, так и под водой.

Вам не нужно тратить очень большие деньги, чтобы получить хороший детектор, хотя вы можете выложить более 2000 долларов за модели высокого класса. К счастью, качественные сохраняют свою ценность. И если вы решите обновиться, вторичный рынок для них хорош: некоторые специализированные магазины принимают определенные модели в обмен.

Make & Model	1. Barska Winbest Elite 200	2. Barska Winbest	3. Ground EFX MX400	4. Ground EFX MX50
Searchcoil Type	Concentric	Concentric	«Double D»	Концентрический
Погружной	Только катушка и вал	Да	Только катушка и вал	Только катушка и вал
Headphone jack	None	Proprietary, waterproof	3. 5 mm	3.5 mm
On-board tutorials	No	No	Yes	No
Color Screen	No	No	Yes	No
Warranty	One year	One year	One year	One year
MSRP	$150	$280	$370	$130
URL	www.barska.com	www.barska.com	www.groundefx.com	www.groundefx.com

Detecting a Technique

Сначала, изучая, на что способен ваш детектор, вы хотите настроить его на нулевую дискриминацию, чтобы он обнаруживал все металлы. Помимо предоставления оператору звукового сигнала при попадании, экран или счетчик также будут отражать информацию о цели. Модели, оснащенные ЖК-экранами, обычно также предоставляют информацию о типе найденного металла и относительной глубине.

Несмотря на то, что в начале работы с современными металлоискателями требуется много догадок, все же требуется практика, чтобы работать с ними по-настоящему хорошо.

Постройте «испытательный участок» на своей земле. Засыпьте его разными видами металлов и монетами на разной глубине, держа каждый предмет на расстоянии около фута от другого. Четко отметьте свой тестовый участок, чтобы вы могли легко вернуться к нему и прослушать генерируемые тоны, не сводя глаз с экрана или измерителя.

Подземные правила

Несколько слов о правильном этикете. Если вы не ведете разведку на своей земле, есть несколько правил, которые необходимо соблюдать при поиске металла. Прежде всего, получите разрешение на пребывание на частной земле. Если у вас есть разрешение, если у вас нет письменного соглашения о том, что вы можете оставить себе то, что найдете, все, что вы найдете, принадлежит землевладельцу. Никаких дебатов.
Вот еще несколько принципов, которых следует придерживаться:

• Замените ямки: не оставляйте случайно ловушку, которая может сломать лодыжку.
• Упакуйте вещи: принесите мешки для мусора и оставьте место чище, чем вы его нашли.
• Знайте законы: если вы находитесь на государственной земле, есть только определенные вещи, которые вы можете законно собирать и вывозить.
• Уважайте все имущество
• Никогда не нарушайте границы
• Ведите журнал своих находок и местонахождения, чтобы вы могли легко вернуться.
• Будьте осторожны с подземными коммуникациями — они могут нанести вред вашему здоровью!

Бип, Бип! Что теперь?

Чтобы точно определить место, где нужно копать, определите сигнал. Перемещайте поисковую катушку в направлении север-юг/восток-запад, прислушиваясь и глядя на измерительный прибор в поисках самого сильного тона. Когда вы сканируете что-то, что, как показывает детектор, является большим и, возможно, сделано из желаемого металла, лучше всего начать с зонда, например, старой отвертки. Зондирование позволяет определить, действительно ли что-то находится под землей на указанной глубине, и избавляет от необходимости копать ненужную яму.

Если вы решите копать, один из принципов этого хобби — не оставлять после себя кучи проломивших лодыжку дыр — что также может быть полной выдачей вашего положения, если вы пытаетесь оставаться незамеченным в долгосрочный сценарий после SHTF. Лучший способ сделать это, а также не убить растительность — срезать пробку. Заглушки обрезаются, проходя от половины до двух третей диаметра отверстия, которое вы выкапываете, примерно на 3–4 дюйма и просто переворачивая отрезанную заглушку вверх.

Это должно позволить вам продолжать исследовать и копать свое сокровище. Когда закончите, замените рыхлую грязь и верните заглушку на место. (Кстати, это хороший совет, если вам нужно отремонтировать спринклерную головку во дворе.)

Ключевое замечание после того, как вы добудете упомянутую находку: никакой уборки в полевых условиях! Не пытайтесь чистить ценные вещи, пока не вернетесь домой; ошибки могут снизить ценность находки. Запишите находку и местонахождение в свой журнал. Если ваш металлоискатель поддерживает функцию GPS, зафиксируйте координаты, чтобы вы могли снова вернуться к точному месту.

Вверху: Неплохо для обеденного перерыва на игровой площадке в парке… 9-мм гильзы были тревожной находкой, хотя и хороши, если вы находитесь в сценарии после SHTF и можете перезарядить свои боеприпасы.

Заключительные мысли

Родной штат автора Колорадо усеян более чем 1500 городами-призраками. Это самая близкая цифра, которую можно определить из-за плохого ведения учета в те дни бума. Необоснованных легенд также предостаточно.

К сожалению, многие из них расположены на землях BLM или государственных парков, и законы, начиная с Закона об американских древностях 1906 года, запрещают охотникам за сокровищами вывозить что-либо из этих областей, за некоторыми исключениями (например, монеты США, отчеканенные менее 100 экземпляров). много лет назад). Однако некоторые из них находятся в частной собственности и, при наличии разрешения, могут содержать некоторые очень исторические или ценные предметы.

Когда вы отправляетесь на поиски монет или разведку монет, помимо самого детектора вам потребуются следующие основные предметы: ручной пинпоинтер, щуп, мастерок, наколенники, нож, бортовой журнал и ручка, футболки для гольфа и заточенные карандаши или геодезические флажки ( для маркировки мест). Кроме того, фонарик, перчатки, запасные батареи и мешки для мусора — все это обязательно в вашем комплекте. Сито необходимо, если вы направляетесь на пляж.

Наконец, эти устройства в основном изготовлены из современного пластика и не требуют особого ухода и питания. При хранении в течение некоторого времени обязательно извлеките батареи и поместите устройство на полку или в такое место, где оно не может упасть или на него нельзя наступить. Также избегайте хранения в местах, где он будет подвергаться воздействию высоких температур, например, в котельной.

Местные клубы — отличный источник информации и опыта. Некоторые могут даже иметь доступ к частным землям. Кроме того, старожилы могут избавить вас от головной боли, подсказывая вам нюансы местного законодательства. Металлоискатель также стал популярным хобби для тысяч людей по всему миру. Европа — большая страна для поисковиков — настолько, что White Electronics даже открыла завод в Шотландии, чтобы удовлетворить спрос.
