С помощью простой схемы на одном транзисторе можно обычный радиоприёмник АМ-диапазона (СВ/ДВ) превратить в металлодетектор!
Схема способна определять цветной или черный металл с расстояния до 20 см, в зависимости от размера объекта обнаружения.
На одном транзисторе собран ВЧ генератор (микропередатчик) с частотой около 140kHz и гармоника этой частоты находится с помощью AM радиоприёмника (СВ, ДВ диапазона). Приёмник должен находиться в непосредственной близости (около 30 см) от этого микропередатчика. Вы настраиваетесь радиоприемником на частоту генератора, в динамике будет слышен своеобразный писк. Когда поисковая катушка находится вблизи металлического объекта, частота генератора будет меняться и это будет слышно из динамика AM-радио.
СХЕМА ГЕНЕРАТОРА
СПИСОК ДЕТАЛЕЙ
1 шт — Сопротивление 220 Ом (полоски: красный-красный-коричневый-золотой)
1 шт — Сопротивление 47 kОм (полоски: желтый-пурпурный-оранжевый-золотой)
2 шт — Конденсатор: 1n — 1000 пф — 102
1 шт — Конденсатор: 4n7 — 4700 пф — 472
1 шт — Конденсатор: 10n — 10 000 пф — 103
1 шт — Конденсатор электролитический: 47,0 мкф х 10В
1 шт — Транзистор BC 547 (КТ315, КТ3102)
1 шт — Выключатель
1 шт — 9В батарея
6,5 м провод (диаметр от 0,5 до 0,7мм )
Всё собирается на куске фанеры, текстолита, гетинакса или другого изолирующего материала. На нем размещается поисковая катушка, плата микропередатчика, батарея и прикрепляется ручка.
На ручке размещается радиоприёмник на расстоянии 30 см от платы.
Удачи в поисках!
Метки: [ металлоискатель ]
ПОДЕЛИТЕСЬ СО СВОИМИ ДРУЗЬЯМИ:
П О П У Л Я Р Н О Е:
- Простой металлодетектор со световой сигнализацией
- «Миноискатель» своими руками
- Какой металлоискатель лучше?

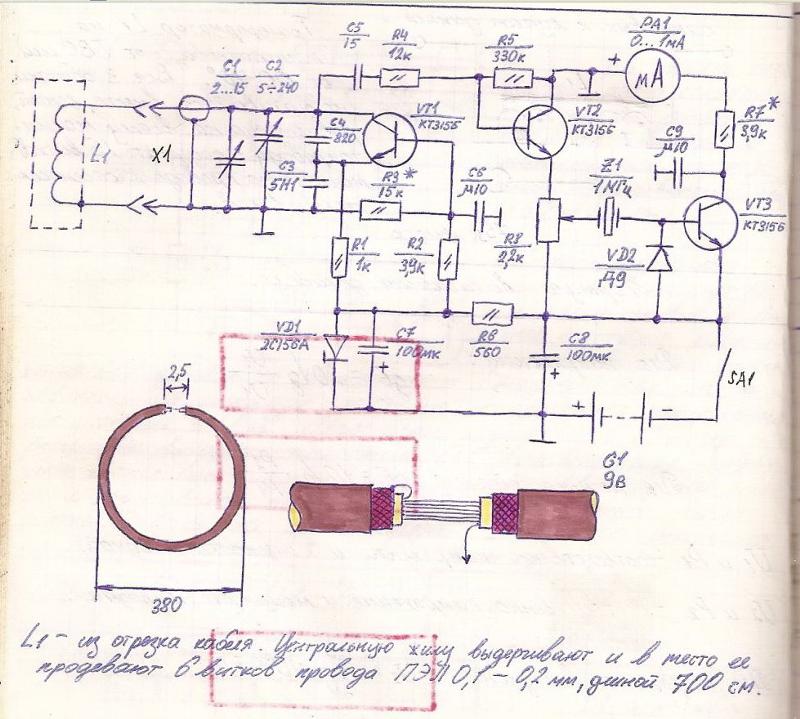

МЕТАЛЛОДЕТЕКТОР
Металлоискатели широко используются в самых разных видах человеческой деятельности, — от поиска мин и кладов до обнаружения гвоздика в стене под слоем обоев.
Этот металлоискатель очень простой, с его помощью вряд ли можно найти клад (разве что, «заначку»), но гвоздик под обоями, провод или связку ключей в кармане он обнаружить может. Подробнее…

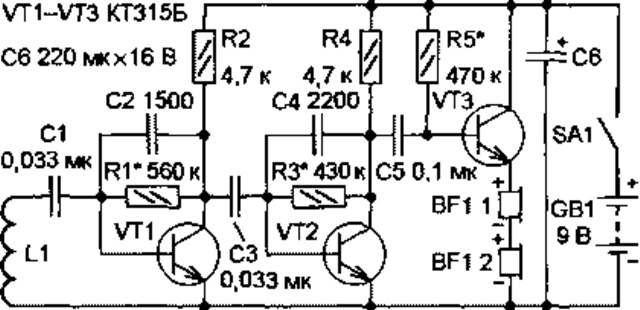

В разных фильмах о войне Вы не раз могли видеть, как работают сапёры. С наушниками на голове они осторожно проверяют длинной штангой с кольцом-датчиком на конце каждый метр земли. Как только в наушниках раздастся едва заметное изменение звука — стоп! В этом месте в земле зарыта мина.
В наши мирные дни иногда находится работа сапёрам. Бывает обнаруживаются в самых неожиданных местах, даже на дне рек и прудов, залежи снарядов.
Подробнее…
Типы. Параметры. Возможности металлоискателей.
Давайте подробнее рассмотрим этот вопрос.
Чтобы точнее ответить на этот вопрос, необходимо уяснить, какие цели Вы преследуете при поиске и какой ценой Вы планируете их достичь.
Как правило, значительная часть людей и не подозревает, что многие проблемы поиска кладов и реликвий решаются не путем улучшения характеристик приборов для поиска, а иными способами… Подробнее…
Популярность: 9 942 просм.
Вы можете следить за комментариями к этой записи через RSS 2.0. Вы можете оставить комментарий:.
– НАВИГАТОР –
Как сделать простой металлоискатель на одном транзисторе и АМ приемнике
Невероятно простая схема металлоискателя, которую вполне осилит даже начинающий радиолюбитель. Чувствительность такого устройства сравнима с серийно выпускаемыми моделями. Все это достигается благодаря использованию в своем составе обычного средневолнового радиоприемника.
Конструкция и работа самодельного металлоискателя заключается в следующем: на одном транзисторе собран генератор высокой частоты по схеме «трехточки».
Портативный радиоприемник настроен на одну из гармоник генератора, и реагирует на любые изменения в генерации гетеродина. Радиоприемник имеет хорошую избирательность благодаря чему и достигается высокая чувствительность всего металлоискателя.
Понадобится
- Транзистор n-p-n структуры, подойдет любой, типа 2N2222, BC640 и др.
- Конденсаторы: 1 нФ – 2 штуки, 100 нФ, 47 мкФ.
- Резисторы: 470 кОм, 4,7 кОм.
- Старый, но рабочий приемник средневолнового или коротковолнового диапазона с амплитудной модуляцией (АМ).
- Проволока 0,2-0,5 мм.
Схема
Генератор построен по классической схеме, питается от напряжения 9 В. Частота колебаний зависит от резонанса в колебательном контуре, в роли которого используется поисковая катушка.
Изготовление катушки
Берем медный эмалированный провод из первичной обмотки любого трансформатора на 220 В.
Катушка состоит из 16 витков, намотанных на диаметре 12 сантиметром. Перед намоткой подкладываем нейлоновые стяжки, чтобы после намотки зафиксировать катушку.
Намотали, стягиваем стяжки. Концы проводов залуживаем.
Сборка металлоискателя
Чтобы катушка в момент поиска не деформировалась прикрепляем ее к куску твердого пластика на несколько дополнительных стяжек.
На любом куске текстолита собираем схему.
Из мягкого пластика (плотного пенопласта) вырезаем ручку для металлоискателя.
Приклеиваем все на супер клей.
Припаиваем катушку к плате, элементы питания с переключателем. Проверяем работу генератора с помощью радиоприемника.
Сам приемник крепим на ручек, для этого вырезаем по размерам бокс для него и склеиваем на супер клей.
Приклеиваем бокс на ручку.
На этом сборка закончена.
Настройка и испытания
Чувствительность прибора, как уже говорилось ранее, вполне сравнима с промышленными недорогими моделями металлоискателей. Но для этого нужно призвести настройку.
Если вы используете приемник с ручной настройкой, то включите его на диапазон средних волн и произведите поиск гармоник, периодически проверяя изменение в тональности при подносе металлических предметов в катушке.
Если у вас приемник с автоматическим поиском, то тут все проще – просто ведите поиск щелкая кнопку автопоиска.
Как только настройка будет закончена, металлоискатель будет реагировать на любой металл.
Он даже способен найти монету на расстоянии 1-2 сантиметров. Естественно, чем больше предмет, тем больше расстоянии на котором можно его найти.
Смотрите видео
