Металлоискатель кощей – пошаговая инструкция по самостоятельной сборке

Содержание:

Универсальный импульсный МД «Кощей», который автоматически настраивается на разные виды датчиков – один из лучших на российском рынке. По крайней мере, про него можно сказать, что соотношение цены и качества оптимальны. Познакомимся с устройством поближе, рассмотрим его основные параметры, функции, отзывы покупателей. А дальше – уже вам решать, покупать прибор или искать дорогостоящую импортную технику.



Основные характеристики «Кощей» 25 к

  • Глубина поиска: монеты – 36 см., каски – 3 м.
  • Рабочие частоты: 4-12 кГц.
  • Индикация: звуковая и цифровая.
  • Поисковые режимы: импульсный, селективный, не селективный.
  • Вес: до 2 кг.
  • Штанга: регулируемая, от 80 до 140 см. в длину.

Схема МД «Кощей» 5И и «Кощей» 5ИМ

Прошивок для металлоискателя «Кощей» 20м, к сожалению, не найти в открытом доступе. Вы можете приобрести лишь спаянную плату, где уже прошит микроконтроллер. Существует 2 варианта прошивок: 1.9 – есть в наборах «Мастер кит», устаревшая версия; 1.12 – новая, на основе которой комплектуются устройства и платы «Кощей».

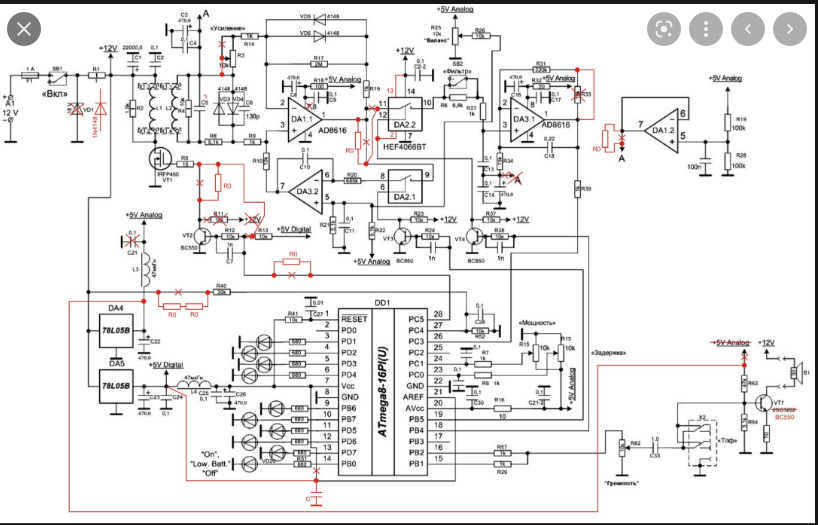

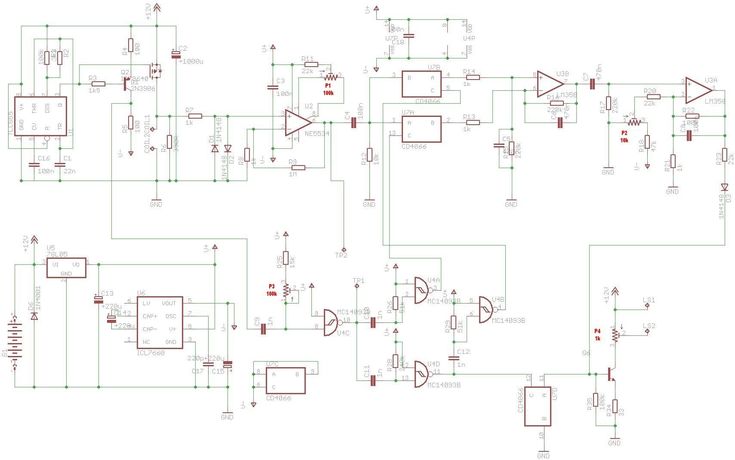

Схема металлоискателя «Кощей» представлена на рис. 1 и рис. 2.

Рисунок 1

Рисунок 2

Плата устройств «Кощей» 5И и «Кощей» 5ИМ

Новичкам не так просто собрать блок металлоискателя «Кощей» своими руками. Схема, представленная на рис. 3 четко показывает, какую деталь и как соединять с платой.

Рисунок 3

Катушки для металлодетекторов «Кощей» 5И и «Кощей» 5ИМ

Существует несколько видов катушек для металлоискателя «Кощей» 20м: кольцевые, корзиночные, глубинные. Они продаются в магазинах, либо изготавливаются в домашних условиях.

Подробнее о изготовлении катушки. Катушки К2-К5.

Как настроить «Кощей» 25к: советы

Для включения глубинного металлодетектора «Кощей» удалите датчик на 30-40 см. от любого металла и почвы, а затем воспользуйтесь переключателем, находящимся на его задней крышке. Начнется самотестирование устройства. На экране появится логотип, зазвучит мелодия. Воспроизведение звуков происходит через внутренний громкоговоритель или наушники.

После положительных результатов теста на экране отображается главное меню. Указатель устанавливается рядом с нужными пунктами клавишами «С» и «Е», а выбрать один из них можно кнопкой «ВВОД».

Если вы зайдете в раздел «Параметры», то увидите меню параметров устройства. На экран выводятся только 4 строки, все остальное выбирается прокруткой кнопок «С» и «Е», а регулируется через «А» и «АЕ»:

  • Громкость. Значение находится в пределах 0-7.
  • Автобаланс – от 1 до 10, при большем значении устройство медленнее выполняет автоподстройку.
  • Порог – предел улавливания сигнала в режиме поиска от 0 до 100. Если он превышен, техника индуцирует сигнал.
  • Модуляция – дополнительный контроль звука в режиме поиска от 0 до 100%. Чем больше этот параметр, тем сильнее громкость зависит от величины сигнала, передаваемого мишенью.
  • Мелодия. Есть значения 1 и 2, обозначающие короткую или длинную музыку, звучащую при самотестировании МД.
  • U – минимальное возможное напряжение разряда аккумулятора от 7 до 14 В. Установите значение, согласно рекомендациям изготовителя. Если аккумулятор кислотный на 12 В, ему подойдет этот параметр на уровне 10,7 В.

Для сохранения изменений в профиле нажмите ВВОД. Чтобы просто выйти из режима – МЕНЮ.

На чем основана работа устройства

Глубинный металлоискатель «Кощей» функционирует, как импульсный детектор. Питание прибора возможно при напряжении 12 В. Если экран не подсвечивается, устройство потребляет 300 мА тока.
«Кощей» – глубинный металлодетектор, который работает в статическом режиме, то есть катушка не всегда движется по отношению к объекту. Благодаря визуальной идентификации, пользователь не пропускает реакцию техники на металл.

Можно пользоваться сервисным режимом, который становится активным при подключении прибора к компьютеру. Он актуален, когда нужно измерить индуктивность катушки и определить другие показатели.

Общее впечатление от устройства

На мой взгляд, изготовитель не очень заботился о внешнем виде металлоискателя «Кощей» 5И. Важнее были функционал и эффективность работы. Это видно, если сравнить прибор с зарубежными аналогами.
Но ощутимые плюсы на первый взгляд примитивного устройства становятся видны при его использовании. Например, при ударах и падении конструкция не деформируется.

Недостатки

Из практики можно сделать вывод, что мнение покупателя о приборе зависит от его требований. Отзывы о МД «Кощей» 20т бывают отрицательными от того, что он работает не со всеми видами грунта.
Другой серьезный минус – не очень удобная настройка с помощью механических кнопок и отдельно программируемой микросхемы.

Достоинства

Отзывы о металлоискателе «Кощей» 5ИМ и 5И позволяют выделить несколько плюсов прибора, за которые его уже стоит купить:
Способность работать с любым видом датчика.
Расширенный контроль питания.
Настройка любых параметров через ПК при наличии простого кабеля для СОМ-порта.
Возможность запрограммировать металлодетектор «под себя», что невозможно для зарубежных аналогов.
Самостоятельное и довольно точное измерение индуктивности датчика.

Заключение

Вам нужно на 100% работоспособное устройство, а качество сборки и внешний вид не так важны? Тогда точно стоит купить или сделать металлоискатель «Кощей» своими руками. Но если ваши требования к МД намного шире, то придется искать более дорогостоящий вариант.
В своей ценовой категории функционал и возможности прибора очень привлекательны.

Подробные инструкции для металлоискателей «Кощей» 5ИМ и 5И.

Предыдущая

Металлоискатели своими рукамиМеталлоискатель Clone Pi-W своими силами, инструкция по сборке

Следующая

Металлоискатели своими рукамиКак собрать самому Металлодетектор Шанс: Подробная инструкция и обзор прибора

Характеристики, Инструкции, Схемы, Тесты, Отзывы и т.

д.

Содержание

  • 1 Принцип работы металлоискателей Кощей
  • 2 Конструкционные особенности
  • 3 Металлоискатель кощей своими руками
    • 3.1 Схема металлоискателей Кощей 5И и 5ИМ
    • 3.2 Необходимые детали
    • 3.3 Процесс сборки
  • 4 Параметры и настройки
  • 5 Программы поиска
  • 6 Тесты металлоискателя
  • 7 Особенности ремонта
  • 8 Примеры находок
  • 9 Сравнение с другими моделями
  • 10 Отзывы владельцев

Украина — это Европа. Но, к сожалению, отстала от той же Польши по уровню культуры производства лет на 20-30. Поэтому догнать, например, Rutus по функционалу и качеству будет достаточно сложно.

Рассмотрим старые — Кощей 5И и Кощей 5ИМ и новую — металлоискатель Кощей X45 модели, разберёмся в преимуществах и недостатках каждой.

Принцип работы металлоискателей Кощей

Разные линейки приборов построены на разных принципах. Аналоговый 5И и цифровой 5ИМ — построены на принципе PI. Самое то для глубинного металлоискателя, правда, с ограниченными возможностями дискриминации — скорее по размеру цели, чем по её материалу. Могут работать как с обычными круглыми катушками, так и с квадратными огромными рамками, например, как глубинный металлоискатель Golden Mask Deep Hunter Pro 3 SE.

Наверное, понятно, что махать таким металлоискателем не нужно — просто идём, держа катушку или рамку перед собой. Махать можно, чтобы за один проход «накрыть» большую площадь.

Новая модель Кощей X45 построена по принципу VLF — как и большинство «монетников». Махать им — необходимость.

Читай также: Rutus Argo: характеристики, тесты, сравнения, отзывы и видео с полей

Конструкционные особенности

Кощеи 5и и 5ИМ построены на одной штанге, в одном корпусе. Штанга — «классика», напоминает таковую от металлоискателей Tesoro — две верхние секции светлые, нижняя чёрная. S-образная, рукоять из мягкого материала.

Под подлокотником расположен герметичный кислотный аккумулятор 12 В на 1,3 Ач. Автор затрудняется прокомментировать целесообразность такого решения, но может предположить, что дело не в ёмкости аккумуляторов, а в выдаваемом токе. Который не смогли обеспечить стандартные батарейки типа AA, а более мощных аккумуляторов типа 18650 на момент проектирования прибора просто не существовало.

Естественно, аккумулятор с кислотой и свинцовыми пластинами весит не 100 граммов. Прибор вышел увесистым — 2,2 кг, что немало даже для современных навороченных геосканеров типа Nokta Invenio.

X45-й Кощей по конструктиву поинтереснее. И питание у него от 4 батарей типа AA. И весит он 1,4 кг — не пушинка, но и не перекормленный качок. Нормальный вес.

Катушки для пятых кощеев можно мотать самостоятельно. В принципе, как и для любого другого прибора, но для Кощеев выложены спецификации. А 45-я модель работает уже с фирменными катушками, например, Nel Tornado. О штатных катушках марки Кощей автору неизвестно.

Обращает на себя внимание очень узкий подлокотник. Летом копать в футболке будет, вероятно, не очень удобно, давить будет на руку. Ну да наш народ непривередлив, намотает бандану — и будет стильно, кроме того, что удобно.

Отметим наличие модуля беспроводной связи для наушников — это немаловажно для металлоискателя и сразу выводит Кощей X45 на вполне достойный уровень.

Читай также: Minelab E-trac: Рекордсмен среди металлоискателей! Особенности, характеристики, отзывы владельцев, тесты!

Металлоискатель кощей своими руками

«Гаражный старпап», как теперь модно называть подобные предприятия, господ Колоколова и
Щедрина не мог обеспечить широкие массы археологов-любителей импульсными металлоискателями. Поэтому отцы-основатели решили продавать платы, корпуса и штанги с тем, чтобы остальное копатель сделал сам.

Для того, чтобы построить своими руками металлоискатель Кощей, нужно немного радиодеталей, плату от производителя, корпус. Штангу можно взять любую — сделать самостоятельно, либо купить готовую.

Схема металлоискателей Кощей 5И и 5ИМ

О том, где взять основной компонент, расскажем ниже. Пока ознакомимся с принципиальной схемой обоих металлоискателей.

Необходимые детали

Плату можно купить, например, в dessy: https://www.dessy.ru/catalog-pdc347547.html.
На той же странице скачиваем описание модуля. Разьёмы, кабели и прочую мелочёвку, которая не входит в набор, можно приобрести в ближайшем радиомагазине.

Внимательно изучаем схему, отмечаем на ней то, чего нет в наборе — так и сформируется список покупок. В наборе нет ничего для катушек, но есть наклейки на корпус.

Процесс сборки

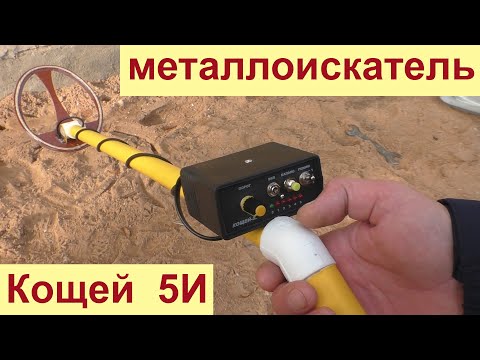

О практике сборки рассказывает канал TonyStalker. Смотрим.

Об изготовлении корзиночной катушки на Кощей есть отдельное видео, опубликованное на канале MD Sensor.

Стоит отметить, что изготовление концентрической катушки или рамки в разы быстрее и проще.

В качестве пруфа — видео канала В поисках металла.

Редакция предупреждает: внимательно изучайте технические спецификации при изготовлении катушек!

К сожалению, комплекты для сборки МД Кощей Х45 не выпускаются — создатели предпочитают продавать изделие в сборе, чем вызывают подгорание у большой части клиентов со старыми

Кощеями — те привыкли делать из четвёртой модели пятую аналоговую, а потом и цифровую.

Читай также: Fisher F22: Почему стоит его купить! Преимущества перед конкурентам, характеристики, тесты и отзывы владельцев!

Параметры и настройки

Оставим глубинные металлоискатели Кощей 5И и Кощей 5ИМ их фанатам — они уже давно разобрались с настройками, умеют извлечь из своих металлоискателей максимум пользы.

Обратим внимание на Кощей X45.

В первую очередь металлоискатель нужно отстроить от грунта. Поднимаем катушку на полметра от земли и однократно нажимаем кнопку Баланс грунта. Опускаем катушку до уровня 10-15 см и нажимаем ту же кнопку. Если всё прошло нормально, увидим на дисплее 2 числа. Если в земле лежит металл, будет сообщение о неудаче и предложение повторить процедуру.

Через меню можно задать следующие интересные параметры:

Алгоритм дискриминации. Выбираем по номеру: 1, 2 или 3.
Фильтр. Значения 1–5.

Скорость восстановления. 1–6. 1 — самая медленная, но и обнаружение глубже.
Скорость ПГ. У прибора есть автоматический баланс грунта, так вот это — скорость подстройки. 0 — отключение подстройки.

Порог неселективного режима. Вероятно, это Threshold или трешхолд. Меняется в пределах 0–120.

Скорость балансировки НР. Задаёт время автоподстройки нуля для трешхолда.
Ручной баланс. Странно добавлять его в меню, если он включается и выключается кнопками «влево» и «вправо» на клавиатуре в любой момент.
Фильтр ГК. Чем меньше значение, тем меньше фонящих минералов будет отсекать металлоискатель.

Слабые сигналы. 0 — реагирует на самые слабые, 5 — максимум отсечения слабых сигналов.
Ток датчика. Руководство не объясняет, как с помощью этого параметра увеличить глубину, но отмечает такую возможность. Видимо, кладоискателю предлагается подобрать значение — 1, 2 или 3 методом «научного тыка».

Отдельное меню посвящено настройкам звука. В принципе, несмотря на меньшую логичность, параметры поиска и аудио настраивается примерно как у Rutus Alter 71 — отличного польского прибора, который рвёт VLF-металлодетекторы как тузик грелку. Перечислять скучно, отметим только настройку тонов и отклик на железо.

Читай также: Garrett Pro-Pointer AT: конструктивные особенности, возможности, отзывы владельцев, тесты и сравнение с другими приборами

Программы поиска

У металлодетектора Кощей X45 два режима — статика и динамика. У глубинников 5И и 5ИМ никаких отдельных программ нет. Всё регулируется настройками, о которых мы рассказали выше.

Металлоискатели Кощей рассчитаны на думающего археолога. Манипулируя тонкими настройками, он сам сделает для себя нужные программы. Кстати, цифровые металлоискатели Кощей запоминают установки при выключении, в отличие от некоторых именитых.

Тесты металлоискателя

Успех тестирования любого металлоискателя зависит от того, насколько тестировщик понимает суть процессов и от прямизны его рук. Был воздушный тест вроде умного человека, который махал монетами ВДОЛЬ катушки DD — переворот системы катушка-грунт на 90° изменил картину мира кладоискателя.

Поэтому при просмотре роликов делайте скидки и поправки, соотносясь с собственным опытом.

Представляем видео от профессионалов — канала Оригинальные металлоискатели.

Тест Кощея 5ИМ на золото.

Тест Кощея X45 провели те же камрады. Смотрим.

Читай также: Fisher Gemini 3: На что способен старожил рынка металлоискателей, подробный обзор, отзывы владельцев, тесты и сравнение с другими моделями

Особенности ремонта

Ремонт электроники всех приборов, включая X45 облегчается тем, что на 5И и 5ИМ есть схемы.

Есть подозрение, что для X45 схема изменилась непринципиально, радиолюбитель с головой разберётся. Но лазить в гарантийный блок редакция не рекомендует. Сначала следуем гарантийному талону, уже потом ищем обходные пути. Тем более, что проконтактировать с отцами-основателями можно.

По штангам всё штатно: сломал — примотай палку синей изолентой. Нет синей изоленты в рюкзаке — сам себе злобный буратино, изобретай другие способы ремонта. Для сведения — верёвочка или шнурок из ботинка вряд ли поможет. Так что бегом в магазин за изолентой любого цвета. В крайнем случае подойдёт даже богомерзкий скотч.

Примеры находок

Жаль, что на сайт производителя его благодарные клиенты не присылают свои истории успеха, не показывают поднятые реликвии, монеты, денарии и конину, империю и советы, пушечные ядра и сами пушки, каски, знаки различия и награды.

Для примера смотрим видео канала Рыболов-Копатель. Пример использования рамки с металлоискателем Кощей 5И.

Камрад накопал два полных рюкзака антиквариата — предметы быта, реликвии, фляги, кружки — весьма богатый хабар, мимо которого пройдёт охотник за монетами, а грамотный антиквар
будет просто прыгать от восторга.

Смотрим видео украинского канала В ПОИСКЕ СТАРИНЫ И АРТЕФАКТОВ UA. Копает камрад с x45-м Кощеем, находит монеты — советы и империю, исторические реликвии.

Сравнение с другими моделями

Если бы не непривычное, слегка замороченное меню, Кощей X45 вполне мог бы составить конкуренцию приборам ценой повыше. Вообще за свои деньги, он представляется вполне достойной альтернативой более дорогим Rutus — Alter 71 и Argo. По цене Кощей здорово дешевле, а вот по настройкам — очень напоминает эти два прибора. Отличия: у Кощея нет комбинированного режима Dual, всё очень непонятно с частотой. Но свои деньги он отрабатывает на 120 %.

Читай также: Minelab CTX 3030 по прозвищу «Зозо», удалось ли Minelab создать идеальный металлоискатель?

Отзывы владельцев

Владельцы прибор хвалят. У диванных экспертов-снобов от этого подгорает. Поэтому в рунете идут нескончаемые холивары вокруг Кощеев. Разбираться в этих потоках взаимных упрёков и оскорблений может только очень увлечённый человек: поиск истины будет подобен поискам маленькой золотой серёжки на мусорке типа городского парка с Garrett Ace 250.

Можно послушать камрада Ивана Жиляева, который делится мнением о самодельных металлоискателях Clone PI AVR W, Chance, Кощей PI.

Выбор за вами, друзья! А редакция, работающая на удалёнке в связи с пандемией коронавируса, желает вам крепкого здоровья и удачи на копе.

↓↓↓ Обсуждайте данную статью в комментариях. Листайте вниз ↓↓↓

Читай также: Не знаешь как выбрать наушники для металлоискателя? Нужны ли они вообще для копа? Переходи к подробной статье!

Adblock
detector

Импульсный металлодетектор. Металлоискатель Кощей своими руками Металлоискатель Кощей 2 и на ЖКИ схема

Инструкция по сборке датчиков для металлоискателей

ВМ8042(Кощей-2И), ВМ8044(Кощей-5И,5ИМ)
ВНИМАНИЕ! Прочтите всю инструкцию перед началом работы.
Набор BOXxxxx (BOX8044?) предназначен для изготовления датчиков для различных электронных металлодетекторов. Комплект состоит из двух половинок корпуса, кронштейна для присоединения к штанге металлоискателя, (гермоввод ПГ-7 и комплект нержавеющих винтов). Конструкция корпуса достаточно универсальна и позволяет делать датчики практически для всех типов металлоискателей. В данной инструкции будет рассмотрен порядок сборки датчика для импульсных металлоискателей ВМ8042 (Кощей-2И) и ВМ8044 (Кощей-5И,5ИМ).

Сначала нужно подготовить корпус датчика. Для этого половинки нужно разделить на «верхнюю» и «нижнюю». На верхней половинке нужно просверлить шесть отверстий диаметром 3 мм и одно диаметром 7-8 мм в указанных местах, как показано на рисунке.

На нижней половине необходимо просверлить восемь отверстий диаметром 3 мм в указанных местах


Затем снаружи на нижней половине, на просверленных отверстиях, с помощью сверла диаметром 6- 7 мм, нужно сделать зенковку (конусообразное углубление под головку самореза). Эту операцию лучше выполнять не дрелью, а вращая сверло рукой, чтобы случайно не просверлить отверстие насквозь.


Следующий шаг — намотка катушки. Для этого нам понадобится оправка диаметром 170-182мм. Довольно простую оправку можно сделать из разделочной доски или толстой фанеры. На доске чертят круг необходимого диаметра и по его контуру на равном расстоянии забивают 20-40 маленьких гвоздей. Желательно предварительно надеть на гвозди куски ПВХ-трубки, чтобы случайно не повредить изоляцию провода при намотке. Далее наматываем катушку на получившуюся оправку. Для металлоискателя БМ8042 (Кощей-2И) нам нужно намотать 27 витков эмалированного провода диаметром 0,63-0,67мм. Для металлоискателя ВМ8044 (Кощей-5И, 5ИМ) катушка должна содержать 32 витка. Этот металлоискатель гораздо менее чувствителен к параметрам датчика, поэтому здесь можно использовать провод диаметром 0,5-0,8мм. После намотки витки нужно скрепить в нескольких местах с помощью ниток, затем загнуть внутрь гвозди и снять катушку.

Если под рукой нет доски, то в качестве оправки можно использовать другие подручные средства. Например, это может быть кастрюля или другая посуда подходящего диаметра .

Следующим шагом будет обмотка катушки изолентой. Эта операция предназначена для закрепления витков, а также частичной их герметизации. Внимание: не рекомендуется пропитывать катушки импульсных металлоискателей различными лаками или эпоксидной смолой. Эти материалы обладают высокой диэлектрической проницаемостью, поэтому проникновение пропиточного материала в межвитковое пространство приведет к значительному увеличению межвитковой емкости, что, в свою очередь, приведет к ухудшению параметров металлоискателя.

Далее вставляем катушку в нижнюю половину корпуса и закрепляем ее там горячим клеем. Как вариант, катушку можно приклеить клеем «Момент».

Теперь приступим к подключению датчика. В качестве кабеля рекомендуется использовать гибкий сетевой кабель с сечением жилы 2х0,75 кв.мм. В таком кабеле каждая жила состоит из пучка тонких медных проводов. Следует выбирать кабель, наружная изоляция которого имеет круглое сечение. Такой кабель будет хорошо зажат в кабельном вводе. Нам понадобится кусок длиной 1,2-1,3м. Прикручиваем гермоввод к кронштейну. Фиксирующую гайку сальника с внутренней стороны скобы зафиксировать клеем «Момент» или термоклеем. Затем продеваем кабель в кабельный сальник и обрезаем концы.


Далее нам нужно закрепить кронштейн на верхней половине корпуса. Для этого используются шесть винтов из нержавеющей стали. Два из них 3х20мм (3х25мм), остальные 3х12мм. Внимание: Для крепления можно использовать только саморезы из нержавеющей стали! Металлоискатели плохо реагируют на нержавейку, поэтому данные саморезы существенно не влияют на работу датчика. Использование саморезов из обычной стали сильно ухудшит работу датчика. Нержавеющие винты легко отличить от обычных – нержавеющая практически не притягивается к постоянному магниту. Если использовать для проверки очень мощный магнит, например, от неисправного винчестера компьютера – нержавеющие саморезы также будут слегка «прилипать».

Но сила этого «прилипания» будет в десять раз слабее. Для сравнения — в этом случае рекомендуется поднести к магниту обычный железный гвоздь сопоставимого размера — все станет ясно.
Также на верхней половине корпуса с помощью бокорезов необходимо во внутренней стороне сделать небольшое окошко для прокладки кабеля (см. рисунок).

Теперь концы катушки припаиваем к кабелю, места пайки защищаем ПВХ трубками.

Теперь нужно проверить работоспособность датчика. Подключаем обратный конец кабеля к электронному блоку согласно инструкции к металлоискателю (с помощью разъема или прямой пайкой к плате). Для металлоискателя ВМ8042 (Кощей-2И) электронный блок нужно будет подстроить под датчик с помощью резистора R7 (см. инструкцию к набору). Металлоискатель ВМ8044 (Кощей-5И,5ИМ) автоматически подстраивается под датчик после нажатия кнопки «БАЛАНС». Поднося к датчику различные металлические предметы, мы убеждаемся, что металлоискатель работает нормально. Для ВМ8042 (Кощей-2И) максимальная дальность обнаружения в воздухе монеты диаметром 25 мм (5 копеек СССР) должна быть до 23-26 см, для ВМ8044 (Кощей-5И, 5ИМ) – до до 27-30 см (при работе по профилю 1,2).

Если проверка прошла успешно, то датчик можно окончательно собрать. Аккуратно соедините две половинки туловища. При этом следим, чтобы концы кабеля и катушки лежали в сделанном окошке и не попадали в стыки половинок. После этого с нижней стороны корпуса вкручиваем восемь саморезов из нержавеющей стали размером 3х15мм.

Также есть альтернативный способ сборки корпуса – это склейка. В этом случае не нужно сверлить отверстия в нижней половине корпуса. Все края обеих половинок нужно тщательно смазать клеем «Момент», или другим клеем для склеивания пластика, а затем соединить их. Аккуратно удалите выступивший клей. Придавите датчик каким-либо грузом и оставьте его в таком состоянии на время, указанное в инструкции к клею. После этого датчик будет готов к использованию.

Отдельно следует остановиться на датчиках, которые предполагается эксплуатировать в условиях повышенной влажности. Например, для поисков на мелководье с погружением в воду. Такие датчики нуждаются в дополнительной герметичности. Самый простой способ сделать это — заполнить полость датчика эпоксидной смолой. Для этого в верхней половине корпуса необходимо предварительно (перед сборкой) просверлить дополнительное отверстие диаметром 5-6мм. После сборки датчика в это отверстие закачивается эпоксидная смола. Поскольку катушка обмотана изолентой, вязкая смола не попадет в межвитковое пространство, а только герметизирует катушку снаружи. Для введения смолы удобно использовать медицинский одноразовый шприц большого объема. Смолу предварительно нужно разбавить отвердителем (потребуется примерно 170мл-200мл смолы). Сначала из шприца вытягивается поршень, и в него через верхнее отверстие заливается порция смолы, затем устанавливается поршень и выдавливается смола в отверстие. Затем операцию повторяют. Качать нужно медленно, чтобы воздух успел выйти через отверстие без пузырьков. Желательно работать в резиновых перчатках. После того, как смола затвердеет, датчик будет готов к использованию.

Следует учитывать, что такая начинка будет заметно утяжелять датчик (примерно на 200-250г). Поэтому такая операция оправдана только для подводных поисков – такой датчик помимо герметичности будет иметь еще и необходимую отрицательную плавучесть.

Не производится.

Это современный микропроцессорный мультичастотный металлоискатель. Прибор предназначен для поиска металлических предметов в земле, песке, стенах, густой траве и т.д.

Принцип работы Металлоискатель КОЩЕЙ-20М

Кощей 20м использует новый процессор Atmel серии ATXMEGA, что значительно способствует скорость обработки и производительность металлоискателя. Внешне Кощей-20М не изменился, выполнен в том же форм-факторе, что и предыдущая версия Кощея-18М, дизайн и эргономика металлоискателя не изменились, так как зарекомендовали себя с лучшей стороны и имеют прошли серьезные испытания на практике. Интерфейс меню сохранен, он также прост и понятен.

Электронный ящик кощей 20м

Отличия Кощей 20м от 18м.
  • Значительно уменьшилось питание (стало в 3 раза ниже), устройство питается от 4 батареек АА (всего 3,7-7В). 30 раньше.
  • Кощей 20м теперь имеет много частот (вместо 2-х) Кощей-20М работает на любой частоте в диапазоне от 4 до 10кГц (возможность подключения самодельного датчика или фирменного от других производителей) Расширенный динамический диапазон Кощей- 20М в 4 раза шире, чем у Кощей-18М, это позволяет прибору более точно распознавать цели в сложных условиях поиска (а также канал статической электронной компенсации, расширяющий общий динамический диапазон, позволяющий значительно снизить требования к качество балансировки датчика)
  • Был режим охраны, ввод по Пин-коду, в случае кражи детектор не сработает.
  • Счетчик времени работы устройства. Металлоискатель ведет учет отработанных часов с точностью до минуты.

Таблица контрольных испытаний металлоискателя Кощей 20м:

Весы для монет 15 см
Монета 5 копеек СССР 35 см
Монета 5 копеек Е2 39 см
Шлем – 1,2 метра
Бак – 2 метра

Что будет в комплекте:

ДОСТАВКА ПО МОСКВЕ

Доставка заказов по Москве осуществляется ежедневно, без выходных, в удобное для вас время. При сумме заказа более 10.000 рублей доставка Бесплатно ,
350 руб.

ВРЕМЯ ДОСТАВКИ по МОСКВЕ

ОПЛАТА ЗАКАЗОВ:

1. Наличными курьеру. В Москве вы можете оплатить заказ наличными курьеру при получении.

2. Самовывоз в нашем Магазине: Метро Комсомольская , Казанский вокзал, Комсомольская площадь д2, Казанский ТЦ павильон 24
Режим работы: Пн-Вс с 09. 00 до 21.00 (Ежедневно, без выходных)

3. Предоплата на карту Сбербанка

4. В кредит : покупка в кредит


Металлоискатель Кощей 5и – мощный импульсный поисковый прибор, имеющий автоматическую настройку и возможность работы с датчиками различных размеров. С их помощью можно максимально точно оптимизировать поиск металлов различных типов.

Металлоискатель Кощей 5И имеет светодиодную индикацию, которая создана с использованием 6 различных светодиодов. Что касается модели металлоискателя Кощей 5ИМ, то он имеет удобный ЖК-экран. Второй образец металлоискателя также имеет дополнительный набор настроек, но они не являются определяющими для допустимой глубины поиска металла.


Металлоискатель Кощей своими руками

Купить металлоискатель Кощей 5и в России можно как в собранном виде, так и в виде блоков. Блоки включают в себя основную конструкцию, набор досок для самостоятельной сборки. Для этого процесса, помимо плат, вам также понадобится тумблер, динамики, наклейки и т. д.
Обратите внимание, что если вы решили собрать металлоискатель Кощей своими руками, то после покупки комплекта для сборки вам все равно потребуется приобрести некоторые детали самостоятельно. Это касается разъемов и других мелких необходимых компонентов. В сборочный комплект не входят детали для изготовления катушки, поэтому об этом тоже нужно будет позаботиться самостоятельно. Полный аналог металлоискателя Кощей есть, для которого можно приобрести и у нас

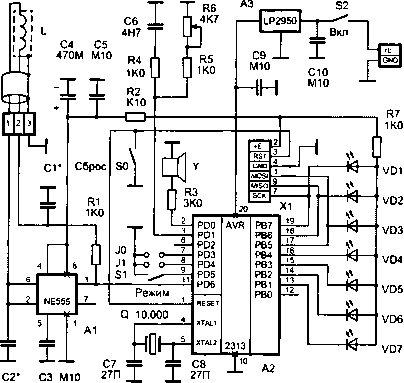

Схема металлоискателя Кощей 5И 5 ИМ


Металлоискатель Кощей отзывы


Металлоискатель Кощей имеет положительные отзывы о вашей работе, так что при наличии желания и навыков по сборке этих приборов вы можете получить хороший аппарат, который быстро оправдает вложенные в него деньги и усилия.
Схемы в свободном доступе в сети. Что касается прошивок, то их разработчик не выкладывал в интернет. Поэтому вам нужно будет купить уже распаянную плату со встроенной прошивкой контроллера. Обратите внимание, что версии прошивки различаются. старая версия прошивки характерна для комплектов Мастер Кит, новая используется для металлоискателя Кощей.
Инструкция к металлоискателю Кощей 5и аналогично описывает сборку электронного блока, ведь именно на этом этапе работы у многих пользователей возникают наибольшие трудности. Используя четкую схему, вы можете увидеть, где именно приора нуждается в припое. Следуйте схеме, чтобы завершить сборку в соответствии с требованиями разработчика.


Принцип работы металлоискателей Кощей


Приборы Кощей работают по принципу импульсного детектора. Для питания устройств необходимо напряжение 12 В. Без подсветки рабочего экрана ток потребления 300 мА.

Статический режим работы указывает на то, что катушка не может двигаться относительно объекта.
визуальная индикация позволяет не пропустить момент реакции прибора на металл. Звуковой выход можно регулировать. Это возможно как с использованием наушников, так и с выводом на основные динамики.
Вы можете переключать режимы и использовать сервисный режим . Активируется при подключении устройства к ПК. Вы можете оптимизировать настройки и персонализировать меню прибора. Этот режим также будет полезен, когда необходимо измерить индуктивность катушек и определить другие показатели.
Также обратите внимание, что на устройства появилась возможность установки новой прошивки 1.15, для которой характерно добавление частоты поиска 100 Гц.



Максимальная глубина обнаружения составляет 1,5 м при использовании катушки 20 см. Используя катушку 1,2 м на 1,2 м, можно увеличить глубину поиска до трех метров, что является хорошим показателем для современных металлоискателей. пар, как это сделать описано в

Микропроцессорный импульсный металлоискатель Tracker PI появился на рынке еще в 2003 году и сразу завоевал огромную популярность среди пользователей. Затем схема получила некоторые доработки, и было выпущено несколько версий прошивок, в т.ч. а из “первого Трекера” появились Трекер Пи-2, Кощей 2И и Кощей 4ИГ.

Кощей 2И – коммерческий металлоискатель (его прошивки нет в свободном доступе), но купить его можно не только в собранном виде, но и в виде платы и набора для самостоятельной сборки. “Мастер-Кит” выпустил этот комплект под номером НМ8042 (Трекер ПИ), но с появлением Кощея 5И именно он чаще продается под этим номером. Зато появился более полный вариант комплекта с доработанной платой (Трекер ПИ-2), с комплектующими не только для блока, но и для изготовления поисковой катушки, которая продается в магазине Трекер ПЭ (сайт: http://detectori.com.ua/).

Кощей 2И и Трекер ПИ-2 – это один металлоискатель, а Кощей 4ИГ его глубинная версия, отличается прошивкой микроконтроллера. Кроме того, этот металлоискатель продавался многими под другими названиями.

На основе схемы Кощей 2И разработан некоммерческий металлоискатель Клон (С открытой прошивкой). Но Кощей 2И работал откровенно лучше Клонов, и даже все доработки только пытаются приблизиться к Кощею 2И по качеству работы. И даже Кощей 5И, выпущенный фирмой, не ушел далеко за пределы Кощея 2И.

Схема металлоискателя Трекер ПИ (начальный вариант схемы, схема актуальна и для комплекта NM8042)


Схема металлоискателя Кощей 2И, Кощей 4ИГ и Трекер ПИ-2

Одна Вариант платы для металлоискателя Кощей 2И:

Плата двухсторонняя (архив) –

Полноценной прошивки для металлоискателя Кощей 2И в открытом доступе нет. Но есть 2 демо версии, в них значительно уменьшена глубина и нет регулировки чувствительности, но вполне достаточно для проверки металлоискателя и даже немного поиска (с катушкой 20 см, глубина до 0,5 м). Полные версии прошивок вы можете купить у авторов прибора, либо в магазинах где продаются металлоискатели Кощей.

Самодельный металлоискатель Кощей 2И (Трекер Пи-2) своими руками

Для самостоятельного изготовления металлоискателя Кощей 2И ниже есть все материалы кроме прошивки, но чтобы облегчить себе жизнь, можно сразу купить готовую плату или набор для ее сборки. Но если вы хотите сделать все сами, то вы можете это сделать.

Описание принципов работы металлоискателя Трекер ПИ, схема и описание по сборке (С сайта Мастер Кит) –

Описание самостоятельной сборки металлоискателя Кощей 2И с сайта авторов –

Демонстрационную прошивку для металлоискателя Кощей 2И можно скачать здесь –

Катушка для металлоискателя Кощей 2и очень проста в изготовлении. На оправку диаметром 190 мм наматывают 27 витков проводом 0,7-0,8 мм. Провода обмотаны изолентой, и закреплены в подходящем корпусе. После этого катушка подключается к блоку металлоискателя, и подстраивается с помощью подстроечного резистора R7 на плате.

Подробнее описание процесса изготовления катушки к металлоискателю Трекер Пи-2 (Кощей 2И) —

Трекер ПИ-2 также имеет глубокую прошивку, после чего к нему можно изготовить и подключить рамки глубины. Здесь .

Для улучшения чувствительности к мелким предметам можно сделать корзиночный датчик, описанный в , он даст увеличение на 2-3 см глубины поиска монет.

Инструкция по эксплуатации металлоискателя Кощей 2И –

Инструкция по эксплуатации металлоискателя Кощей 4ИГ –

Видео работы металлоискателя Кощей 2И (Трекер ПИ-2):


Вывод: Кощей 2И (Трекер ПИ-2) отличный импульсный металлоискатель , с хорошей глубиной поиска, простой схемой и отличной надежностью. Другие импульсные металлоискатели работают так же, а чаще хуже, чем Кощей 2И, что делает его актуальным более 10 лет после появления на рынке.

При написании статьи использованы материалы с сайта разработчиков – metdet.ru/

Металлоискатели импульсные Кощей-5И и Кощей-5ИМ

Разработанные в начале 2000-х наши импульсные металлоискатели Кощей-2И, Кощей-4ИГ зарекомендовали себя как простые, надежные и недорогие приборы. Но прогресс не стоит на месте в начале 2007г. им на смену пришла новая модель – Кощей-5. Это универсальный импульсный металлоискатель, в котором устранены недостатки предыдущих моделей и добавлены новые возможности.

Универсальный импульсный металлоискатель имеет два исполнения: Кощей-5И (светодиодное исполнение) и Кощей-5ИМ (исполнение с ЖК-экраном и мембранной клавиатурой). Обе модификации имеют абсолютно одинаковую печатную плату и отличаются друг от друга только органами управления и индикацией. Для самодельщиков устройства доступны в виде набора полуфабрикатов нашего производства, а также в виде наборов РИ8042.

Учитывая все вышеизложенное, можно сказать, что в приборах Кощей-5И и Кощей-5ИМ реализованы лучшие качества импульсных металлоискателей. Это подтверждают отзывы пользователей и устойчивый спрос на данную модель на протяжении последних лет.

АРХИВ
* Документация для новых проектов:
1 Инструкция по эксплуатации металлоискателя Кощей-5И. (документ+zip)
2 Инструкция по эксплуатации металлоискателя Кощей-5ИМ. (документ+zip)
3

Металлоискатель Трекер ПИ-2 – Импульсные Индукционные Металлоискатели

Появился импульсно-индукционный металлоискатель Трекер ПИ на базе микроконтроллера появился на рынке еще в 2003 году и сразу завоевал огромную популярность среди пользователей. Потом схема получила некоторые доработки, и было выпущено несколько версий прошивок в т.ч. и глубоких и из “первого Трейсера” появились Трекер ПИ-2, Кощей 2И и Кощей 4ИГ.

Кощей 2 А это коммерческий металлоискатель (его прошивки нет в свободном доступе), но купить его можно не только в сборе с металлоискателем, но и с платой и набором для самостоятельной сборки. «Мастер-Кит» выпускал этот комплект под номером НМ8042 (Трекер ПИ), но с появлением Кощея 5И именно он часто продавался под этим номером. Но появился более полный вариант комплекта с доработанной платой (Трекер ПИ-2), с принадлежностями не только для блока, но и для изготовления поисковой катушки, которая продается в магазине Трекер ПЭ (сайт: http ://detectori.com.ua/).

Кощей 2И и Трекер ПИ-2 это один металлоискатель, а Кощей 4ИГ его глубинная версия, отличается прошивкой микроконтроллера. Также этот металлоискатель продавался под разными названиями.

На основе схемы Кощей 2И разработан некоммерческий металлоискатель Клон (с открытой прошивкой). Но Кощей 2И работал откровенно лучше Клонов, и даже все доработки Клон ПИ-В и Клон ПИ-АВР лишь пытаются приблизиться к Кощею 2И по качеству работы. И даже выпущенный фирмой Кощей 5И, недалеко обошёл Кощей 2И.

Схема металлоискателя Трекер ПИ

Схема металлоискателя Трекер ПИ (начальный вариант схемы, также схема актуальна для комплекта NM8042)

Схема металлоискателя Кощей 2И, Кощей 4ИГ и Трекер ПИ-2

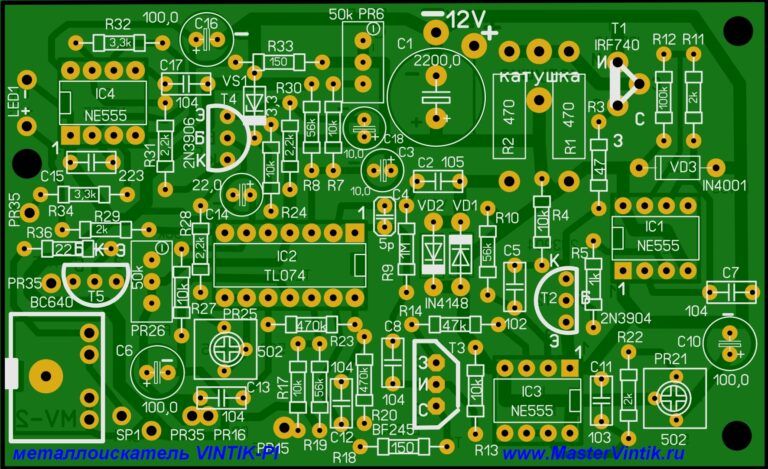

Tracker Pi-2 Печатная плата PCB





Трекер PI-2 Список компонентов и сборка

Для простоты сборки вы найдете список компонентов.

С1 – 2200 16в
С2, С3, С7, С10, С11, С14 – 0,1
С4, С5 – 27п
С6, С12, С13, С15, С16, С17 – 9001 С15, С16, С17 –

– 0.3R1, R3 – 390 0.5Вт
R2, R30 – 20
R7 – 1к переменная (чувствительность)
R6, R8, R13, R18 (громкость динамика), R22, R23, R24 – 1к
R10 – 10к
R4, R5, R9, R11, R12, R16, R17, R19, R25, R28 – 10k
R14 – 2.4M
R15, R26, R27 – 56k
R20 – 20k
R21 – 300k
R29 – 4. 7K переменная (чувствительность на случай)
R31 — 43k
R32 — 20k переменная (порог уровня заряда батареи)
VT1 – IRF740
VT2, VT3, VT4 – 2N5551VD1, VD2 – 1N4148

D1 – TL074CN
D2 – CD4066
D3 – Attiny2313
D4 – 78L05

Q1 — 10 МГц

5 светодиодов зеленых
1 светодиод красный
6 корпусов под них

S1 – кнопка сброса к корпусу без крепления
S3 – закрывается при использовании ЖКИ
S4 – кнопка к корпусу с креплением (включением)

Все припаяно согласно нумерации на плате.

Если решили нарисовать переднюю панель, где будут светодиоды, переключатель и регулятор чувствительности с кнопкой сброса. можно распечатать панель и выбрать разрешение 600 dpi.

Теперь поговорим о прошивке. Насколько я понял, прошивка на этот металлоискатель только одна. Версия 2.4. У людей возникают проблемы при программировании предохранителей. Это те, которые я вставил в программатор Khazama AVR.

Прописью. Нужно установить работу от внешнего кварца который у нас более 8,0МГц и отключить “Разделить часы на 8 внутри”.

При изучении форумов выяснил, что есть очень распространенная проблема. А именно, при включении детектора динамик издает короткие звуковые сигналы и мигает красный светодиод. Проблема может возникнуть по нескольким причинам. На плате не настроена переменная R32, отвечающая за уровень оповещения о низком заряде батареи, либо она действительно занижена.

Рекомендую подобрать резистор номер R18. Регулирует громкость динамика в металлоискателе при срабатывании.

Скачать необходимые файлы

  • Прошивка для металлоискателя Трекер ПИ-2 – Скачать.
  • Вариант платы как в статье (Sprint Layout) – Скачать.
  • Вариант платы как в статье (Gif файл) – Скачать.
  • Опция DesAlex Author Board – Загрузить.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
