ЦИФРОВОЙ МЕТАЛЛОИСКАТЕЛЬ НА AVR МИКРОКОНТРОЛЛЕРЕ - 21 Декабря 2014 - Блог

ПРОСТОЙ ЦИФРОВОЙ МЕТАЛЛОИСКАТЕЛЬ НА AVR МИКРОКОНТРОЛЛЕРЕ

источник: indikatop.ru

Начну с пред истории...
Вскапывая огород, один знакомый человек нашел старинную монету 1600-сотого года. И говорит, мол "был бы металлоискатель...и т.д."  Я недолго думая и не капаясь в интернете в поисках истины начал делать свой проект, так сказать буквально на коленках. За основу взята задумка из набора Мастер КИТ, название: "Металлоискатель по принципу частотомера".
В этой статье хочу представить Вашему вниманию мой проект "Металлоискатель на микроконтроллере AVR". Данный проект несложен для самостоятельного изготовления и содержит минимум деталей для нормального функционирования устройства.

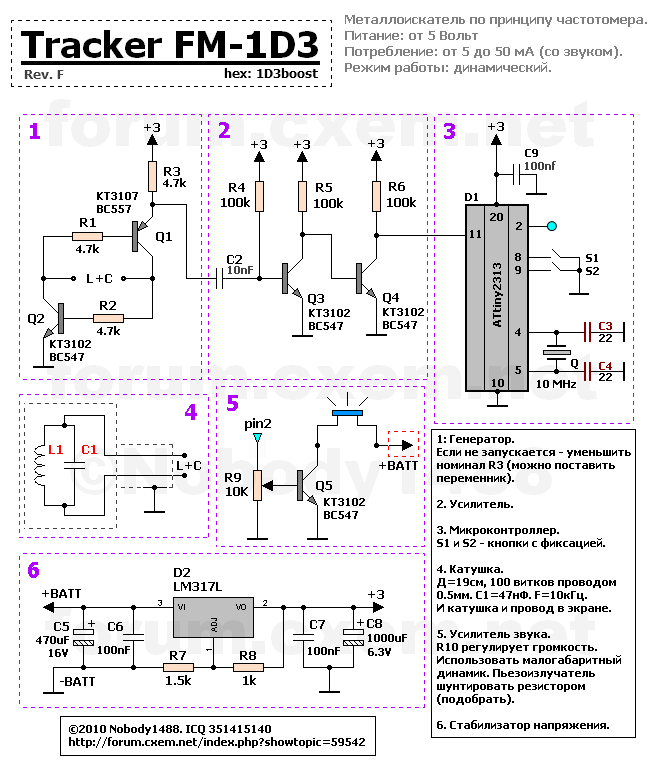

Схема простого маталлоискателя на микроконтроллере AVR показана на рисунке ниже:

Устройство имеет как звуковую индикацию обнаруживаемых предметов, так и цифровую. Принцип работы устройства заключается в подсчете периода нескольких десятков импульсов, фильтрация данного значения, проход через условности автоматической коррекции и сброса а затем вывод на дисплей. Устройство работает в динамическом и статическом режиме с возможностью переключения режимов и огрубления чувствительности в каждом из них. Метало детектор обеспечивает обнаружение по воздуху, на расстоянии от центра поисковой катушки:

* монета 1 копейка ------------5см;
* монета 5 копеек ------------  10см;
* крышка от консервации -- 25см;
* ведро металлическое ----   ~45см;



Внешний вид цифрового металлоискателя на микроконтроллере AVR

Конструкция:
Печатная плата металлоискателя выполнена из одностороннего фольгированного стеклотекстолита методом ЛУТ (Лазерно-Утюжной технологии:). Разъем для внутрисхемного программирования я сделал прямо на плате, чтобы не изворачиваться с вытаскиванием микроконтроллера, во избежание погнутых и поломанных выводов. Транзистор КТ3102 с любым буквенным индексом, он работает в режиме ключа и коэффициент усиления неважен, так же возможна замена транзистора на другой аналогичный N-P-N. Микроконтроллер ATmega8-16Mhz можно тактировать от внутреннего RC-генератора на максимальной частоте, при этом быстродействие в динамическом режиме может заметно ухудшиться, поэтому рекомендую все-таки поставить кварцевый резонатор.

Светодиод VD1 - красный , служит для питания дисплея от 3-х вольт, хотя его можно не ставить, а подключить напрямую. Дисплей работает и от 5В, но при этом длительная работа не гарантируется. Если применить 4 пальчиковые аккумулятора с суммарным напряжением 4,8В , то стабилизатор 78L05 можно не ставить, конденсатор C1 естественно тоже. Конденсатор для поисковой катушки нужно использовать с малым ТКЕ, желательно поставить тантал. При не подходящем конденсаторе значения на дисплее будут сильно "скакать". Я использовал конденсатор типа "зеленый приплюснутый бочонок" залитый чем-то похожим на зеленый эпоксидный клей.

Выдрал его из китайского радиоприемника (по моему). Емкость данного конденсатора не критична, рекомендуемая 0.01-0.05 мкФ , от этого зависит поисковая частота датчика. Катушку я мотал на 3-х литровой банке 80-120 витков, проводом 0,2-0,5 (тоже не критично). После намотки катушки на банку, снял и туго замотал ее скотчем для жесткости. Затем обязательно сверху намотать экран из медной или алюминиевой фольги. Намотка должна быть без просветов, с плотно прилегающими к друг-другу витками. От экрана делается отвод из медной проволоки, который припаивается затем к минусу источника питания. Конструкция поисковой катушки должна быть максимально жесткой, поэтому я свою засунул в распиленную пластиковую водопроводную трубу, и дополнительно обмотал скотчем.

Прошивка:
Фьюз-биты микроконтроллера программируются на тактирование от внешнего кварцевого резонатора.



Скачать прошивку микроконтроллера AVR для этого металло-детектора





Металлоискатель Крот-М своими руками

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Поделиться в Pinterest

Поделиться в Telegram

Весьма интересный прибор этот Крот-М и его продолжения М2/М3.

Сделать его своими руками достаточно несложно. В это статье вы сможете найти всю нужную информацию, для его сборки.

Начнем с характеристики и описания.

Крот-М – это достаточно серьезный прибор, он селективный, основан на микроконтроллере.

Относительно не дорогой и простой в сборке. Что касается надежности, то некоторые люди утверждают, что может ложно срабатывать, либо реагировать на махи. В большинстве случаев, все это результат не верной настройки и сборки, использование плохих, либо не верных деталей. Из плюсов хочется отметить: легкое меню настройки, хорошая глубина обнаружения, относительная дешевизна.

Характеристики:

  • Монета d = 25 мм – до 30 см.
  • Металлический предмет среднего размера(каска) – до 1-го метра.
  • Максимальная чувствительность – до 1,5 метра.
  • Принцип работы – индуктивный баланс(IB).
  • Диаметр датчика – от 10 до 30 см.
  • Звуковая индикация – многотональная, от 2 до 14 тонов.
  • Визуальная индикация(VDI) – присутствует.
  • Рабочие частоты (зависят от прошивки) – от 6 до 12 кГц.
  • Режим поиска – селективный режим.
  • Ток потребления – до 90 мА.
  • Рабочие напряжение – от 4,8 до 9 В.

Схема мд Крот-м

Ниже предоставляем схему и печатную плату Крот-М

Все это можно скачать одним архивом, плату в формате .lay

Плата и схема Крот-М

Вот схема подключения катушки.

Схема мд Крот-2М

А теперь держите схему Крот-2м и его печатную плату. В архиве будет 2 вида печатных плат, для корпуса Z78 и корпуса Z80. Так же внутри будет находиться рекомендации к сборке и монтажу в корпус, список деталей и дополнительные схемы.

Архив со схемой и печатными платами

Вот в принципе и все по этому металлоискателю. Вот еще прошивки и некоторые рекомендации:

Рекомендации по настройке Крот

Прошивка 12B

Предоставлена только последняя прошивка, если нужно более ранняя, то перейдите на сайт автора и скачайте ее себе. Изменение в этой прошивке:

  • Режим измерения уровня помех убран.
  • Кнопка S5 — это пинпоинтер теперь.
  • Плюс все изменения серии 12.

Программирование фусов:

Напоследок, небольшая модернизация. Можно принимать сигналы по FM, для этого нужно собрать вот такую схему.

Частота регулируется раздвиганием и сдвиганием витков катушки L1, R4 берем по отсутствию искажения.

Видео с поиска Крот-М

Металлоискатель своими руками

Подробности

   Данный металлоискатель является разработкой AlexGyver. Мне он понравился тем, что имеет простоту сборки,и обходиться дешево в сборке. Все компоненты для него являются из легкодоступных. И хоть сезон скоро кончится, все же поделюсь схемой со своими читателями. Приступаем.

Подробнее...

Подробности

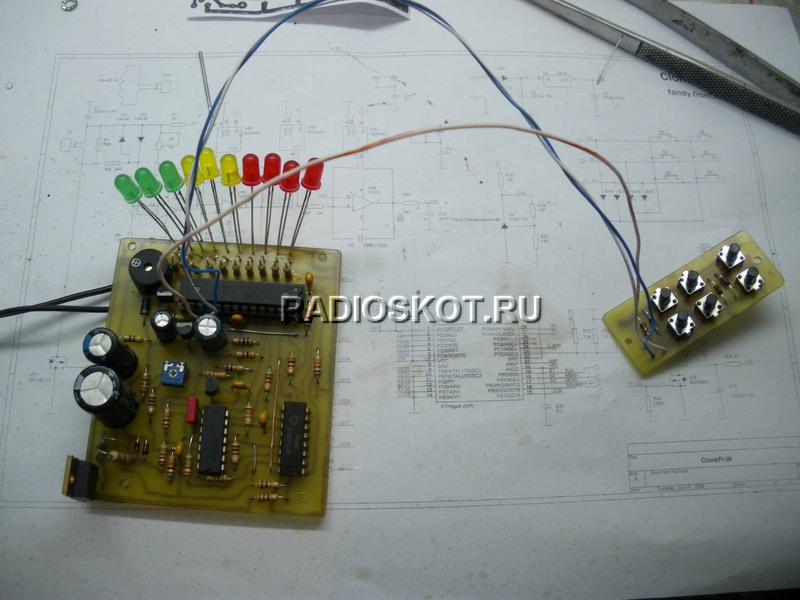

  В интернете есть схема металлоискателя clone-pi,но это требует подключение дисплея,а еще где то нужно еще и взять. В данной статье рассмотрим схему металлоискателя клон-пи своими руками с индикацией на светодиодах.  Основным достоинством «Клон ПИ В» являются: его уменьшенное энергопотребление до 120 мА при максимальной громкости и при полном срабатывании всей шкалы светодиодов.

Подробнее...

Подробности

       В этой статье рассмотрим как сделать датчик кольцо для металлоискателя Квазар своими руками. Данный датчик показывает хорошие характеристики и на других типах металлоискателей.

Подробнее...

Подробности



Данный металлоискатель обладает очень важной функцией, в нем есть селективность металлов. И еще одно,что его отличает от многих-он прост в сборке своими руками.

Малыш FM определяет тип метала, Цветной или черный, о чем сообщает характерным звуком.

То есть на черный метал он пищит одним звуком, а на цветной другим.

Подробнее...

Подробности

      В этой статье разберем как грамотно намотать и сделать катушку для металлоискатя своими руками.

    Катушка в нем должна мотаться с определенной точностью, но как же это сделать простому человеку, который ничего в этом не понимает?? На помощь нам величайшие умы создали интересную программу ( Coil32 ) у кого нет программы, качаем в конце статьи.

Подробнее...

Подробности

Металлоискатель пират на микроконтроллере своими руками



    В интернете,и на нашем сайте схема металлоискателя Пират получило широкое распространение, и тут выложу схему данного металлоискателя на микроконтроллере PIC12F683.Смотрим далее

Подробнее...

Подробности

Металлоискатель своими руками



Не смотря на то что сезон поиска металлов подходит к концу, так как и погода, у кого учеба и работа препятствует этому. Но не смотря на это, люди продолжают интересоваться сборкой металлоискателя своими руками.



В этой статье я хотел бы выложить схему металлоискателя который получил название Терминатор-3. Он оправдал себя как частой сборкой радиолюбителями, так и хорошими характеристиками поиска о чем говорится дальше в продолжении. Конструкция данного металлоискателя разработанная Ятоганом (Ятоган, форум MD4U) и Радиогубителем (Radiogubitel, форум MD4U), имеет схемотехнику схожую с приборами знаменитой фирмы Tesoro, но гораздо более проста в настройке. Толчком к распространению этой разработки послужили печатные платы (с доработками и усовершенствованиями) еще одного самодельщика - A2111105 (форум MD4U,форум Паяльник).

Подробнее...

Подробности

Схема металлоискателя pirat своими руками



За окном совсем уже жара, и на обзор пишу еще одну схему металлоискателя. Как известно, пределов нет для поиска металлов как черных, так и цветных.

Фотографии и сборка принадлежит Тимофееву Алексею.

Он собрал данный металлоискатель своими руками, так же данное устройство именнуется как pirat .

Смотрим подробности.



Подробнее...

Подробности

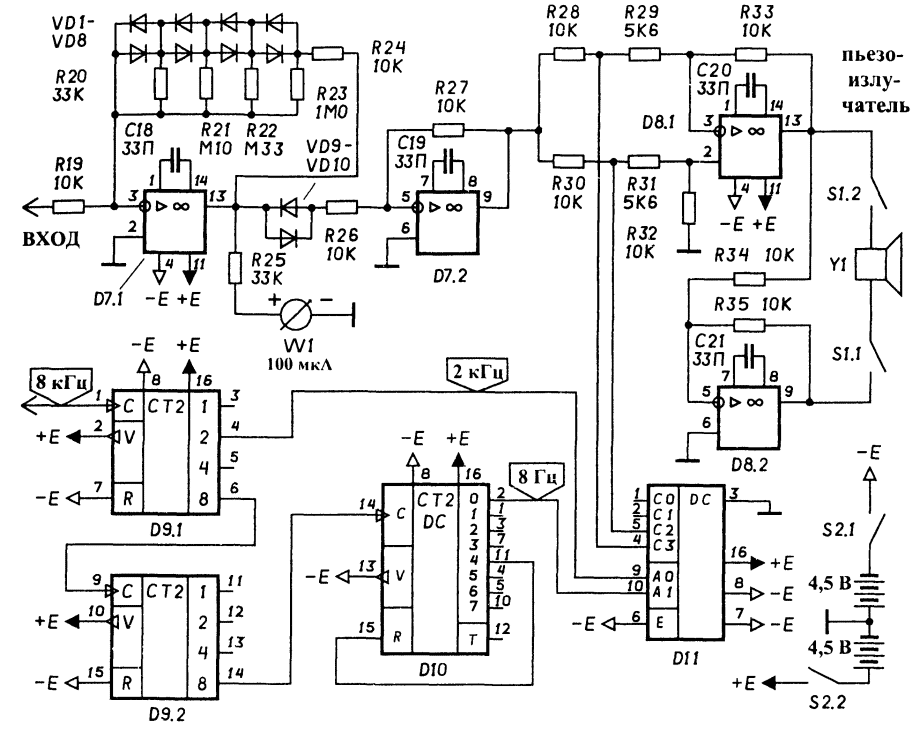

схема металлоискателя

Уже немало есть схем металлоискателей на сайте, но как известно хорошего много небывает. Все больше и больше, даже начинающие люди, имеют большое желание собрать своими руками металлоискатель для поиска предметов на глубине, ктото монеты, кто гильзы и все что осталось в земле с течением истории.



И так же, как сделать металлоискатель.Смотрим и читаем. Репостим кому не трудно.



Подробнее...

Подробности

Металлоискатель схема своими руками



Добрый вечер дорогие читатели. Настает время таяние снега, а с ним и новые приключения для некоторых. Поиск металлов, стариных монет, драгоценностей, цветных металлов как под снегом так и в земле. И поэтому, да, это будет еще одна схема металлоискателя которую может собрать каждый.Так же просмотреть все имеющиеся схемы металлоискателей можно набрав в поиске сайта-металлоискатель. Которые иногда так тяжело найти даже в интернете. Смотрим подробности кому интересно.

Подробнее...

Металлоискатель шанс своими руками

Индикация показаний прибора осуществляется при посрестве ЖК индикатора (шкала VDI, шкала Amplitude (размер, месторасположение объекта), индикация напряжения аккумулятора (уровень заряда батареи)) и разных по тональности звуковых сигналов. Сердцем металлоискателя является уже извесный нам микроконтроллер Atmega8-16PI в связке с внешним АЦП. Применение внешнего АЦП обусловлено расширением набора функций прибора – введение такого набора функций без внешнего АЦП физически невозможно в силу малого внутреннего ресурса микроконтроллера.

Приведу некоторые характеристики прибора. Чуствительность для монеты 5коп СССР до 25см. Селекция по металлам при идеальных условиях: чем ”чернее” металл – тем меньше его проводимость, и тем ближе к левому краю шкалы VDI будут показания; чем ”цветнее” металл – тем больше его проводимость, соответственно показания на шкале будут ближе к правому краю (показания на шкале зависят от выбора прошивки прибора и могут меняться). Функция дискриминации: включая поочередно одну из четырех масок, можно указать прибору, чтобы он в нужной степени не реагировал на ”черные” металлы (вплоть до полного устранения влияния чермета). Функция барьер: на 16 уровнях помогает отстроиться от влияния ”земли” и других внешних факторов.

Для повторения металлоискателя Шанс, прежде всего, необходимо посетить страничку автора fandy.vov.ru/Chance.htm ,где располагаются схемы, прошивки, конфигурационные биты для прошивки микроконтроллера, описание работы кнопок и другая полезная информация. Основные, редкие и самые дорогие детали прибора – микросхема АЦП и ЖК-индикатор. Аналогом микросхемы АЦП (MCP3201) является микросхема ADS7816, под которую автор написал подкорректированную прошивку (0.8.4). Следующая важная деталь металлоискателя – ЖК индикатор. При всем многообразии и нынешнем изобилии таких компонентов наиболее подходящими, на мой взгляд, являются надежные и достаточно дешевые индикаторы фирмы Winstar, превосходящие в соотношении цена/качество индикаторы отечественного производителя МЭЛТ. Выбирать индикатор при покупке следует исходя из следующих указаний: знакосинтезирующий индикатор, 2 строки по 16 символов, поддержка кирилицы (возможность применить индикатор в любой другой разработке), наличие встроенного контроллера HD44780. Посмотреть и скачать даташиты и цоколевку можно на сайте компании Winstar. В архиве находится схема металлоискателя и список дталей.

Операционный усилитель OP37 можно заменить более дешевым и распространенным аналогом NE5534P. DC/DC преобразователь ICL7660S можно, хотя и не желательно, заменить на аналогичный без буквы S (с буквой S на 12вольт, без нее на 10 вольт, работать будет, но с перегрузкой). Микроконтроллер – наш старый знакомый Atmega8-16PI (Atmega8-16PU,Atmega8A-PU). Программация контроллера осуществляется при помощи простейшего программатора, который применялся при программации микроконтроллера для прибора Клон. Вот схема , параметры устройства и пошаговое описание процесса программирования данного контроллера. Здесь самое важное не забыть про конфигурационные биты! Архив с прошивками для микроконтроллера.

Планарная катушка металлоискателя изготавливается на диэлектрическом каркасе толщиной 4 мм и мотается проводом диаметром 0,65 – 0,8мм. Шаблон катушки показан на рисунке ниже. Штанга прибора изготавливается по технологии описанной в статье конструкция металлоискателя . Собирать металлоискатель можно на печатной плате автора или воспользоваться гораздо более простой в повторении (для начинающих) платой от DesAlex – рисунок смотрите на форуме. Сам я переделал 5 штук таких катушек – менял количество витков, толщину каркаса от 2 до 6мм. Наилучший результат получился на каркасе 4мм, количество витков как у автора, индуктивность получается 389uH. Опыты с домоткой/отмоткой на конечный результат не повлияли (подмечено многими, повторившими этот прибор), то есть разброс в +-10% ни на что не влияет. Хотя у каждого результат получится отличный от другого (диаметр провода, качество провода наличие примесей, качество намотки, гидроизоляция катушки (лак,эпоксидка,краска)), качество и длина подводящего кабеля – все влияет на добротность поискового элемента.

Правильно собранный прибор не нуждается в налаживании и полностью работоспособен! В заключении хочется поблагодарить автора металлоискателя (AndyF) за прекрасный импульсный металлоискатель с дискриминацией а так же DesAlex’а за надежную печатную плату, без которой прибор не получил бы такую массовость среди радиолюбителей и любителей активного отдыха, коим является поиск исторических реликвий! Материал предоставил Электродыч.

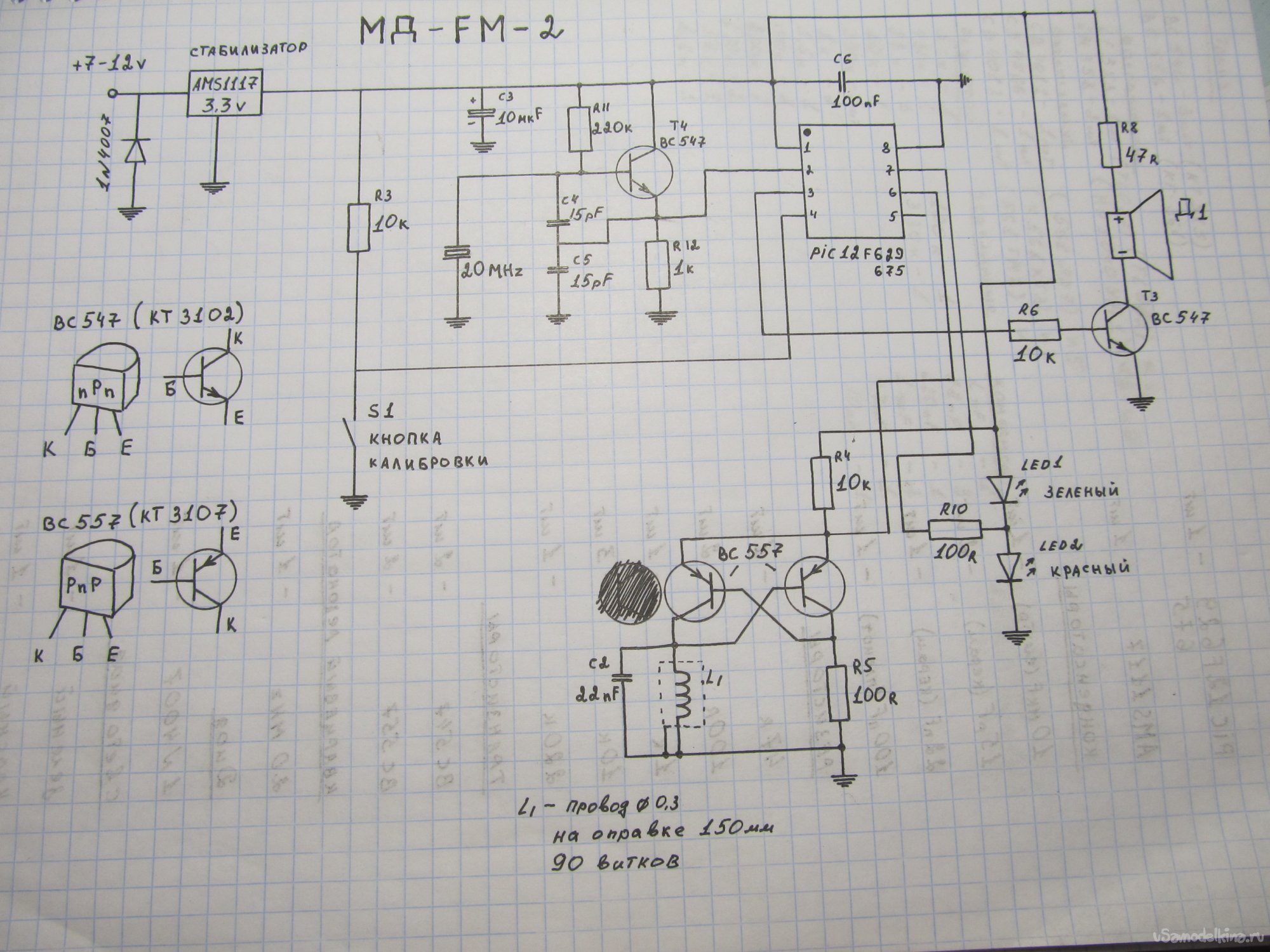

Представляю вам схему очень простого металлоискателя под названием «Малыш FM».

Данный прибор обладает очень важной функцией, в нем есть селективность металлов.

Малыш FM определяет тип метала, Цветной или черный, о чем сообщает характерным звуком.

То есть на черный метал он пищит одним звуком, а на цветной другим.

МД содержит минимум деталей, потому что в его схеме применен микроконтроллер, очень прост в сборке, но глубина обнаружения у него не очень, от 3см до 10-12 см, что в принципе нормально для такого простого прибора. Прибор имеет кнопку для отстройки от грунта.

Для сборки нам потребуется:
1) PIC12F675 или 629 ( микроконтроллер)
2) Кварц 20MHz
Конденсаторы
3) 15пФ-2шт(керамические)
4) 100нФ-1шт (керамический)
5) 10мкФ(электролитный)
6) 100нФ-2шт (пленочных) и не каких других
7) Динамик
8) Кнопка

Резисторы 470 Ом и 10 КОм

AMS1117- стабилизатор напряжения на 3,3 вольта

Прибор очень прост и я решил собрать его без всяких печатных плат. Берем кусок текстолити или толстого картона


Далее можно переходить к изготовлению поисковой катушки.

Для намотки катушки берем любую кастрюлю или горшок, да все что угодно подходящего диаметра. Я мотал на кастрюле. Провод желательно 0,3мм, но у меня был 0,4 мотал им.

Вот что должно получится


Теперь осталось просто прошить микроконтроллер и все, прошивка находится ниже.

Для этого металлоискателя нужно подключать наушники от плеера, но у меня был только маленький динамик, так что звук слышно плохо, с наушниками будет хорошо слышно.

Настраивать ничего не нужно, схема простая и в основном всегда работает с первого раза (у меня всегда с первого раза)

У кого нет программатора для прошивки микроконтроллера обращайтесь помогу с уже прошитыми ([email protected]) или в комментарии

ВОТ ВИДЕО РАБОТЫ

Давно собирался обзавестись металлоискателем собственной сборки, в конце концов мой выбор пал на металлоискатель «Шанс» ("Chance"). Это импульсный металлодетектор и в отличии от большинства простых приборов, может различать чёрные и цветные металлы. По описаниям в Интернете, прибор обнаруживает монету в 5 копеек СССР на расстоянии до 25 см.
Многие радиолюбители уже собирали данный прибор и не плохо отзывались о нём, но мало у кого я смог найти подробную инструкцию по сборке. При сборке своего экземпляра я попробую подробно описать процесс сборки и настройки, материал будет состоять из нескольких частей и первая часть будет посвящена принципиальной схеме и деталям.

Автором прибора является Андрей Фёдоров (Andy_F), а домашнюю страничку проекта можно посмотреть здесь.

Перед сборкой данного прибора я просмотрел различные форумы и сайты с обсуждением различных вопросов по «Шансу» и иногда всплывал такой вопрос, почему на разных интернет-ресурсах, которые пишут про данный металлоискатель, разные разводки печатных плат. На одних присутствуют одни детали, на других эти детали отсутствую и присутствуют другие. Всё дело в том, что металлодетектор «Шанс» претерпел большое количество изменений, как в аппаратной, так и в программной части. Отсюда и ответ на вопрос, интернет-ресурсы описывают устройства различных версий. Я буду собирать «Шанс» с последними доработками, версия прошивки которой 1.2.1 (от 18.08.2011).

Принципиальная схема устройства. К разъёму Х1 подключается катушка прибора. К разъёму Х2 можно подключится при внутрисхемном программировании микроконтроллера. Разъём Х3 служит для подключения дисплея.

Схема кнопок управления «Шансом».

Металлоискатель построен на микроконтроллере ATmega8, в паре с аналого-цифровым преобразователем MСР3201. Судя по отзывам в Интернете, данная микросхема является для многих дефицитом и сборку самого устройства рекомендуют начинать после её приобретения. Я без проблем приобрёл эту микросхему в Украине за 62 грн.

В схеме так же присутствует преобразователь напряжения ICL7660S. Прошу обратить внимание на то, что в природе существует две микросхемы, одна с буквой «S» как у меня, другая без неё. Микросхема с буквой «S» работаем с напряжением до 12в, микросхема без буквы «S» работает с напряжением до 10в. На некоторых форумах читал, что данная микросхема очень сильно греется, проблема вся в том, что некоторые используют микросхему без «S». В таком режиме микросхема будет работать, но будет очень сильно греться и есть вероятность выхода её со строя.

Второй по дороговизне деталью является Графический ЖК-дисплей QC1602A , который для меня обошёлся в 90 грн.

Транзисторы pnp структуры A733 можно заменить на 2SA733. Это одни и те же транзисторы, только выпускаются другими производителями.

При отсутствии диодов her208 можно поставить her207.

Всего радиодетали обошлись для меня в 400грн. , без Atmega8, её я купил раньше в Китае за $0.82.

Регулируемый стабилитрон:
TL431 – 1 шт

Линейный стабилизатор напряжения:

78l05 – 1 шт

Кварц:
11,0592 MHz – 1 шт

Диоды:
1N4148 – 10 шт
1N5819 – 1 шт
HER208 – 2 шт

Транзисторы:
2SC945 – 5 шт
IRF9640 – 2 шт
A733 – 2 шт

Конденсаторы керамические:

22 pf – 2 шт
0,1 mkf – 11 шт

Конденсаторы электролитические:
10 mkf x 16v – 1 шт
100 mkf x 16v – 3 шт
220 mkf x 16v – 2 шт
1000 mkf x 16v – 1 шт
2200 mkf x 16v – 1 шт

Резисторы:
10 ом – 2 шт
20 ом – 2 шт
47 ом – 1 шт
100 ом – 1 шт
200 ом – 1 шт
300 ом – 1 шт
390 ом х 1 w – 1 шт
1 ком – 2 шт
820 ом – 1 шт
3 ком – 1 шт
4,7 ком – 1 шт
10 ком – 8 шт
12 ком – 2 шт
22 ком – 2 шт
470 ком – 1 шт

Кнопки:
SWT5 – 6 шт

Дроссель:
220 uH – 1 шт

ЖКИ дисплей 16×2:
1602

cxema. org - Простой металлоискатель своими руками



Металлоискатель - очень заманчивое устройство, его можно использовать для самых разных целей, например для поиска старой проводки, водопроводных труб, ну и в конце концов клада. Понятие металлоискатель очень обширное, сами металлоискатели бывают разными, принцип поиска металла заложенный в классических металлоискателях применяется в самых разных устройствах начиная от простых детекторов заканчивая радиолокационными станциями.

В последнее время большую популярность набирают так называемые импульсные металлоискатели которые в своем составе содержат только одну катушку и имеют относительно простую конструкцию, при этом обеспечивают довольно неплохую чувствительность и высокую надежность. Импульсный металлоискатель работает по принципу прием передача, поисковая катушка в таком металлоискателе может работать в двух режимах - приема и передачи.  Излучаемый катушкой сигнал генерирует или возбуждает в металле вихревые токи фуко, которые улавливаются самой катушкой.

У разных металлов разная электропроводность и многие металоискатели умеют распозновать это с достаточно высокой точностью, определяя что за металл находится в земле.

Приведенная схема металлоискателя в сети встречается очень часто, но фото реальных конструкций и отзывов крайне мало, поэтому было решено повторить схему, и опробовать его в деле.

Печатная плата получилась довольно компактной, сделана она методом лут.

Достоинств у схемы много:

  • наличие всего одной катушки;
  • крайне простая и не капризная схема, которая практически не требует дополнительной настройки;
  • вся схема построена на всего лишь одной микросхеме;
  • малая чувствительность к грунту;
  • при желании металлоискатель можно настроить так, чтобы он видел только цветные металлы и игнорировал черные, т.е. некое подобие функции дискриминации металлов.

Из недостатков:

  • малая глубина поиска - крупные металлические предметы детектор замечает на расстоянии до 30 см, средние монеты до 5-и 8-и см.

Этого мало, но смотря для каких целей... Например для поиска старых водопроводных труб в стене схема справляется на 100%.

Схема построена на одной КМОП микросхеме CD4011, которая содержит 4 логических элемента 2И-НЕ. Она состоит из 4-х частей, опорного и поисковых генераторов, смесителя и усилителя сигнала, который выполнен на одном транзисторе. В качестве динамической головки предпочтительно использовать наушники с сопротивлением от 16-и до 64-х ом, т.к. выходной каскад не рассчитан под низкоомную нагрузку.

Работает металлоискатель следующим образом. Изначально поисковый и опорный генераторы настроены на одинаковую частоту, поэтому из динамика мы ничего не слышим. Частота опорного генератора фиксированная с возможностью ручной подстройки путем вращения переменного резистора. Частота поискового генератора сильно зависит от параметров LC контура. Если в поле зрения поисковой катушки появиться металлический предмет, нарушается частота LC контура, вследствие чего меняется частота поискового генератора относительно опорного. Смеситель выделяет разницу частот этих генераторов, которая в виде звукового сигнала, фильтруется и поступает на усилительный каскад, нагрузкой для которого является наушник.

Катушка

Чем больше диаметр катушки, тем чувствительнее металлоискатель, но большие катушки имеют свои недостатки, поэтому нужно выбрать оптимальные параметры. Для этой схемы наиболее оптимальный диаметр лежит в пределах от 15-и до 20 -и см, диаметр провода 0,4-0,6мм, количество витков 40-50, в случае, если диаметр катушки в пределах 20 см. В моем случае катушка урезана, витки и диаметр меньше, чем нужно, поэтому чувствительность схемы не ахти. Если планируется использовать металлоискатель в условиях повышенной влажности, катушку необходимо загерметизировать.

Настройка

Все наладочные работы делаются при отсутствии металла в поле зрения катушки!

Если при первом подключении схема не реагирует на металл, но все компоненты исправны, скорее всего разница частот с генераторов находится за пределами звукового диапазона и звук просто не воспринимается человеком. В этом случае стоит покрутить переменный резистор до появления звукового сигнала. Далее медленно вращаем тот же резистор до тех пор, пока из динамика не услышим низкочастотный сигнал, затем еще чуток вращаем его в том же направлении до полного исчезновения сигнала. Этим настройка завершена.

Для более точной настройки советую использовать многооборотный резистор, либо два обычных переменных, один из которых предназначен для грубой настройки, а второй для более плавной. После настройки проверяем металлоискатель поднося к его катушке металлический предмет и убеждаемся, что тональность звукового сигнала меняется, то есть схема реагирует на металл.

Эффект дискриминации металлов наблюдается в том случае, если оба генератора работают на частоте около 130-135кГц, при этом чувствительность к черным металлам почти отсутствует.

Схему можно питать от постоянного источника с напряжением от 3-х до 15 вольт, оптимальный вариант - использовать 9-и вольтовую батарейку 6F22, ток потребления схемы в этом случае будет в пределах от 15 до 30 мА в зависимости от сопротивления нагрузки.

Корпус устройства был взят от китайского отпугивателя собак. В нём имеется отсек для 9-и вольтовой батарейки.

Небольшое видео

Архив проекта тут

Самодельный металлоискатель схема


Самодельные металлоискатели, или как сделать металлоискатель своими руками - Мир искателей

Приборный поиск имеет просто огромную популярность. Ищут взрослые и дети, и любители и профессионалы. Ищут клады, монеты, потерянные вещи и закопанный металлолом. А главным орудием для поиска является металлоискатель.

Существует великое множество различных металлоискателей, на любой «вкус и цвет». Но для многих людей покупка готового фирменного металлоискателя просто финансово накладна. А кому то хочется собрать металлоискатель своими руками, а кто-то даже строит свой небольшой бизнес на их сборке.

Самодельные металлоискатели

В этом разделе нашего сайта о самодельных металлоискателях, буду собранны: лучшие схемы металлоискателей, их описания, программы и другие данные для изготовления металлоискателя своими руками. Здесь не будит схем металлоискателей из СССР и схем на двух транзисторах. Так как такие металлоискатели лишь подходят для наглядной демонстрации принципов металлодетекции, но совсем не пригодны для реального использования.

Все металлоискатели в этом разделе будут достаточно технологичными. Они будут иметь хорошие поисковые характеристики. И грамотно собранный самодельный металлоискатель немногим будит уступать заводским аналогам. В основном тут представлены различные схемы импульсных металлоискателей и схемы металлоискателей с дискриминацией металлов.

Но для изготовления этих металлоискателей, вам понадобится не только желание, но еще и определенные навыки и умения. Схемы приведенных металлоискателей, мы постарались разбить по уровню сложности.

Кроме основных данных необходимых для сборки металлоискателя, будет также информация о необходимом минимальном уровне знаний и оборудования для самостоятельно изготовления металлоискателя.

Для сборки металлоискателя своими руками вам обязательно понадобится:

В этом списке будут приведены необходимые инструменты, материалы и оборудование, для самостоятельной сборки всех без исключения металлоискателей. Для многих схем вам также понадобится различное дополнительное оборудования и материалы, тут только основное для всех схем.

  1.  Паяльник, припой, олово и другие паяльные принадлежности.
  2.  Отвертки, плоскогубцы, кусачки и прочий инструмент.
  3.  Материалы и навыки по изготовлению печатной платы.
  4.  Минимальный опыт и знания в электронике и электротехники также.
  5.  А также прямые руки — будут очень полезны при сборке металлоискателя своими руками.

У нас вы можете найти схемы, для самостоятельной сборки следующих моделей металлоискателей:

Металлоискатель Малыш FM и малыш FM-2
Принцип работыЭлектронного частотомера FM
Дискриминация металловесть (Черный и все остальные)
Максимальная глубина поиска0,6 метра
Программирумые микроконтроллерыесть
Рабочая частота19 кГц
Уровень сложностиначальный
Металлоискатель ПИРАТ
Принцип работыPI (импульсный)
Дискриминация металловнет
Максимальная глубина поиска1,5 метр
Программирумые микроконтроллерынет
Рабочая частота
Уровень сложностиначальный
Металлоискатель ШАНС
Принцип работыPI (импульсный)
Дискриминация металловесть
Максимальная глубина поиска1 метр
Программирумые микроконтроллерыесть
Рабочая частота
Уровень сложностисредний
Металлоискатель Clone PI
Принцип работыPI (импульсный)
Дискриминация металловнет
Максимальная глубина поиска2,5 метра (Зависит от размера катушки)
Программирумые микроконтроллерыесть
Рабочая частота
Уровень сложностисредний
Металлоискатель Clone PI AVR
Принцип работыPI (импульсный)
Дискриминация металловнет
Максимальная глубина поиска2,5 метра (Зависит от размера катушки)
Программирумые микроконтроллерыесть
Рабочая частота
Уровень сложностисредний
Металлоискатель Clone PI W
Принцип работыPI (импульсный)
Дискриминация металловнет
Максимальная глубина поиска2,5 метра (Зависит от размера катушки)
Программирумые микроконтроллерыесть
Рабочая частота
Уровень сложностисредний
Металлоискатель Квазар
Принцип работыIB
Дискриминация металловесть
Максимальная глубина поиска1-1,5 метра (Зависит от размера катушки)
Программирумые микроконтроллерыесть
Рабочая частота4 — 17 кГц
Уровень сложностиСредний
Металлоискатель Квазар ARM
Принцип работыIB
Дискриминация металловесть
Максимальная глубина поиска1-1,5 метра (Зависит от размера катушки)
Программирумые микроконтроллерыесть
Рабочая частота4 — 16 кГц
Уровень сложностиСредний
Металлоискатель Соха 3TD-M
Принцип работыIB
Дискриминация металловесть
Максимальная глубина поиска1 — 1,5 метра (Зависит от размера катушки)
Программирумые микроконтроллерыесть
Рабочая частота5 — 17 кГц
Уровень сложностиСредний
Металлоискатель Фортуна
Принцип работыIB
Дискриминация металловесть
Максимальная глубина поиска1 — 1,5 метра (Зависит от размера катушки)
Программирумые микроконтроллерыесть
Рабочая частота4,5 — 19,5 кГц
Уровень сложностиСредний
Металлоискатель Фортуна ПРО-2
Принцип работыIB
Дискриминация металловесть
Максимальная глубина поиска1 — 2 метра (Зависит от размера катушки)
Программирумые микроконтроллерыесть
Рабочая частота4,5 — 19,5 кГц
Уровень сложностиВысокий
Металлоискатель Фортуна М2 и М3
Принцип работыIB
Дискриминация металловесть
Максимальная глубина поиска1 — 2 метра (Зависит от размера катушки)
Программирумые микроконтроллерыесть
Рабочая частота4,5 — 19,5 кГц
Уровень сложностиВысокий
Металлоискатель Фортунам М
Принцип работыIB
Дискриминация металловесть
Максимальная глубина поиска1,5 — 2 метра (Зависит от размера катушки)
Программирумые микроконтроллерыесть
Рабочая частота7 — 16 кГц
Уровень сложностиВысокий
Металлоискатель ТЕРМИНАТОР-3
Принцип работыIB
Дискриминация металловесть
Максимальная глубина поиска1 метр (Зависит от размера катушки)
Программирумые микроконтроллерынет
Рабочая частота7 — 20 кГц
Уровень сложностиВысокий

Как сделать простой металлоискатель с использованием микросхемы CS209A

Принцип работы предложенной схемы металлоискателя довольно прост, но очень интересен. Функция обнаружения запускается при обнаружении снижения уровня Q в LC-сети, связанной с цепью, в присутствии металла на заданном уровне близости.

Введение

В основном встроенный генератор микросхемы CS209 работает с включением параллельной резонансной LC-настроенной цепи в сочетании с резистором обратной связи, подключенным к выводам OSC и RF.

Полное сопротивление настроенной резонансной цепи можно ожидать на максимальном уровне, пока частота источника возбуждения равна резонансной частоте сети LC-контура.

При обнаружении металлического объекта в непосредственной близости от датчика индуктивности, амплитуда напряжения LC-сети постепенно начинает падать, что соответствует близости металла к индуктору.

Из-за вышеуказанного фактора, когда кадр генерации микросхемы падает и достигает определенного порогового уровня, запускается положение дополнительных выходов, так что они меняют состояния.

Точные технические операции можно понять следующим образом:

Ссылаясь на рисунок, как только металлический объект обнаруживается на входе катушки индуктивности, конденсатор, подключенный к DEMOD, заряжается через встроенный источник тока 30 мкА.

Однако во время процесса обнаружения вышеупомянутый ток отклоняется от конденсатора пропорционально генерируемому отрицательному смещению в цепи LC.

Таким образом, заряд конденсатора снимается с DEMOD с каждым отрицательным циклом, генерируемым в сети LC.

Постоянное напряжение с пульсациями на конденсаторе DEMOD тогда напрямую соотносится с внутренним фиксированным уровнем напряжения 1,44.

Когда процедура заставляет внутренний компаратор отключиться, он переключает транзистор, который вводит 23,6 кОм параллельно данному резистору 4K8.

Этот результирующий опорный уровень в таком случае равен примерно 1,2 В, что вносит некоторый гистерезис в схему и становится идеально подходящим для предотвращения неправильного или ложного срабатывания.

Потенциал обратной связи, подключенный через OSC и RF, используется для установки диапазона обнаружения схемы.

Увеличение сопротивления потенциометра, естественно, увеличивает диапазон обнаружения и, следовательно, точку срабатывания выходов.

Однако точки обнаружения и срабатывания могут также зависеть от конфигурации LC и Q сети LC.

Как настроить схему металлоискателя

Предлагаемую схему металлоискателя можно изначально настроить, выполнив следующие шаги, описанные ниже:

Поместите металлический объект на относительно большом расстоянии от индуктора, предполагая добротность ЖК быть на максимальной чувствительности и на расстоянии в допустимом диапазоне, обеспечиваемом добротностью индуктора.

С этой настройкой отрегулируйте горшок так, чтобы выходы просто меняли состояния, указывая на обнаружение металлического объекта.

Повторите процедуру настройки, постепенно увеличивая расстояние, пока не будет оптимизирована подходящая максимальная чувствительность цепи.

Удаление или перемещение металла вручную должно привести к тому, что выход схемы вернется в состояние, подтверждающее безупречную работу схемы.

Хотя схема способна обнаруживать металлы в диапазоне 0. 3 дюйма, диапазон может быть увеличен за счет увеличения добротности индуктора.

Коэффициент добротности прямо пропорционален чувствительности схемы и степени обнаружения.

О компании Swagatam

Я инженер-электроник (dipIETE), любитель, изобретатель, разработчик схем / печатных плат, производитель. Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными идеями и руководствами по схемам.
Если у вас есть какие-либо вопросы, связанные со схемой, вы можете взаимодействовать с ними через комментарии, я буду очень рад помочь!

.Цепь металлоискателя

- с использованием осциллятора частоты биений (BFO)

В сообщении объясняется простая схема металлоискателя с использованием концепции генератора частоты биений (BFO), метод BFO считается наиболее точным и надежным методом обнаружения металлов.

Как это работает

Функционирование схемы можно понять по следующим пунктам:

Предлагаемый металлоискатель использует четырехъядерную микросхему Schmitt NAND IC 4093 и поисковую катушку, а также переключатель и батареи для питания.

Вывод от контакта 11 IC1d подключается к радиоантенне MW, в противном случае можно было бы искривляться вокруг радио. Переключатель BFO, если он присутствует в радио, должен быть включен.

Сопротивление быстрому изменению напряжения, известное как реактивное сопротивление, задерживает логический уровень на выводе 10 ICI обратно на его входные выводы 1 и 2, а также задерживается из-за задержек распространения в 4093 IC.

Весь этот процесс приводит к быстрым колебаниям около 2 МГц, которые улавливаются средневолновым радио.

2 МГц выходит за пределы диапазона средних волн, но радиостанция среднего диапазона может принимать гармоники с частотой 2 МГц. Процесс намотки катушки не сложный.

Характеристики обмотки катушки

В прототипе используется 50 витков эмалированного медного провода 22 AWG / 30 SWG (0,315 мм), намотанного на формирователь 4,7 дюйма / 120 мм, а затем обернутого изоляционной лентой.

Катушка затем подключен к 0 В. Экран Фарадея, представляющий собой оловянную фольгу, действующую как обертку вокруг катушки. Этот процесс оставляет небольшой зазор, и следует соблюдать осторожность, чтобы фольга не охватывала всю окружность катушки.Изоляционная лента снова используется для обертывания экрана Фарадея.

Соединение с экраном Фарадея можно установить с помощью куска жесткой проволочной обмотки вокруг экрана перед добавлением ленты.

Идеальным вариантом было бы подключить схему с помощью двухжильного кабеля или микрофонного кабеля и подключить экран к экрану Фарадея.

Как настроить схему

Настройка металлоискателя включает в себя включение СВЧ-радио для улавливания свистка на гармонике 2 МГц.

Однако следует отметить, что не все гармоники работают лучше всего, необходимо использовать только ту, которая подходит. С подходящей гармоникой металл изменит тон свиста.

Металлоискатель обнаруживает крупную монету размером от 80 до 90 мм, что хорошо для детектора BFO. Он даже может идентифицировать различие между черными и цветными металлами по повышению или падению тона.

Отправлено: DhrubaJyoti Biswas

Принципиальная схема
Распиновка IC 4093
О Swagatam

Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем / печатных плат, производитель.Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными идеями и руководствами по схемам.
Если у вас есть какие-либо вопросы, связанные со схемами, вы можете общаться с ними через комментарии, я буду очень рад помочь!

.Схема самодельного металлоискателя

- электрические схемы


В настоящее время обнаружение металлов стало увлечением многих людей. Помимо забавного и интересного хобби, они также пожелали сокровища, которое остается в земле при раскопках. Для этого хобби вам понадобится инструмент, известный как металлоискатель.

Чтобы заниматься этим хобби, купить довольно дорого. Но для тех из вас, кто хочет попробовать самому сделать металлоискатель, ниже будет представлена ​​простая схема, относящаяся к обнаружению металла.

Работа металлоискателя основана на принципе супергетеродирования, который обычно используется в гетеродинных приемниках. В этой схеме используются два ВЧ-генератора. Частота обоих генераторов зафиксирована на уровне 5,5 МГц. Первый ВЧ-генератор состоит из транзистора T1 (BF 494) и керамического фильтра 5,5 МГц, обычно используемого в секции ТВ звука-ПЧ.

Второй генератор представляет собой реализацию генератора Колпита с помощью транзистора T3 (BF494) и индуктивности L1 (следуйте деталям конструкции), управляемой подстроечным конденсатором VC1.

Эти две частоты генератора (скажем, Fx и Fy) смешиваются в смесительном транзисторе T2 (другой BF 494), и разность или частота биений (Fx-Fy), выходящая из коллектора транзистора T2, подключена к фазовому детектору, состоящему из диодов. D1 и D2 (оба OA79).

Выход представляет собой пульсирующий постоянный ток, который проходит через фильтр нижних частот, реализованный с помощью резистора R12 10 кОм и двух конденсаторов C6 и C10 по 15 нФ. Затем он направляется на усилитель AF IC1 (2822M) через регулятор громкости VR1, и выходной сигнал подается на динамик 8 Ом / 1 Вт.

Индуктор L1 может быть изготовлен с использованием 15 витков провода 25SWG на формирователе воздушного сердечника диаметром 10 см (4 дюйма) с последующим приклеиванием изолирующим лаком. Для правильной работы схемы важно, чтобы частота генератора была равной для получения нулевых биений при отсутствии какого-либо металла в непосредственной близости от схемы.

Настройку генератора 2 (для согласования с частотой генератора 1) можно выполнить с помощью подстроечного конденсатора VC1.Когда две частоты совпадают, частота биений равна нулю, т.е. частота биений = Fx-Fy = 0, и, таким образом, звук из динамика отсутствует.

Когда поисковая катушка L1 проходит сквозь металл, металл меняет свою индуктивность, тем самым изменяя частоту второго генератора. Итак, теперь Fx-Fy равен нулю и голос громкоговорителя. Таким образом, можно обнаружить присутствие металла.

,

Металлоискатель Квазар (Qasar) на микроконтроллере AVR

Подробности
Категория: Металлоискатели
Опубликовано 23.06.2015 15:53
Автор: Admin
Просмотров: 19750

Металлоискатель Квазар представляет собой IB металлодетектор на микроконтроллере, разработанный на доступных электронных компонентах.  В металлоискателе использован селективный (избирательный) режим со звуковой многотональной индикацией. Существуют 2 версии схемы металлоискателя квазар на микроконтроллере Atmega32 и микроконтроллере STM32

Схема металлоискателя Квазар на микроконтроллере AVR

Схема металлоискателя в формате pdf

 Последняя версия прошивки 1.4.5

Список деталей для сборки металлоискателя квазар AVR

Обозначение Тип Номинал
R1 резистор 100 Ом
R2 резистор 2 кОм
R3 резистор 100 Ом*
R4 резистор 470 Ом
R5 резистор 4. 7 кОм
R6 резистор 1.2 кОм
R7 резистор 100 кОм
R8 резистор 330 Ом
R9 резистор 47 кОм
R10 резистор 10 кОм
R11 резистор 1 кОм
R12 резистор 62 Ом
R13 резистор 1 кОм
R14 резистор 1 кОм
R15 резистор 100 кОм
R16 резистор 3.6 кОм
R17 резистор 1.2 кОм
R16 резистор 3.6 кОм
R18 резистор 1.1 кОм
R21 резистор 10 кОм
R22 резистор 1. 5 кОм
R24 резистор 100 Ом
R25 резистор 10 Ом
R26 резистор 25 Ом
R27 резистор 25|sum50 Ом
R28 переменный резистор 10 кОм
R29 резистор 10 кОм
C2 конденсатор 0.033
C3 конденсатор 0.1
C5 конденсатор 0.1
C6 конденсатор 0.33*
C7 конденсатор 2200
C8 конденсатор 1.0
C9 конденсатор 0.1
C10 конденсатор 47
C12 конденсатор 0. 1
C15 конденсатор 0.1
C16 конденсатор 0.1 (!)
C17 конденсатор 0.1
C18 конденсатор 22
C19 конденсатор 0.1
C20 конденсатор 0.1
C21 конденсатор 22
C22 конденсатор 0.47
C23 конденсатор 0.1
C25 конденсатор 0.1
C27 конденсатор 0.1
C29 конденсатор 0.1
C32 конденсатор 0.1
C11 электролетический конденсатор 2200x10V
C13 электролетический конденсатор 1500x10V
C14 электролетический конденсатор 2200x10V
C33 электролетический конденсатор 1000x16V
C34 электролетический конденсатор 1000x16V
D1 диод 1N4148WS
D2 диод LED
D3 диод 1N4148WS
D4 диод 1N4148WS
D6 диод 1N4148WS
D7 диод SK16
D8 диод HER…, MURS…
D9 диод HER…, MURS…
VD1 диод 1N4148WS
VD2 диод 1N4148WS
VD3 диод 1N4148WS
VD4 диод 1N4148WS
Q1A, Q1B транзисторная сборка IRF7105/SO
Q2 транзистор BC846BL
Q3 транзистор BC857BL
Q4 транзистор BC846BL
U2 микросхема TL431
U3 микросхема LP2950
U4 микросхема MCP3201
U5 микросхема ATmega32A
U7 микросхема LM2941S
U8 микросхема MCP633
C1 конденсатор 0. 1
LCD дисплей
RC1602A с контроллером HD44780 или KS0066
SW1-SW6 Кнопки 4х-контактные
BQ1 кварц 11.0592

Собранный металлоискатель выглядит следующим образом

 Функции кнопок

Кнопка Назначение
SW1 UP/Barrier+/Autotune
SW2 Enter / OK / Ground balance
SW3 Right (+) / PinPointer
SW4 Left (-) / Backlight
SW5 Menu / Esc
SW6 Down / Barrier- / Autotune

Установка fuse битов в программе PonyProg

Под микроконтроллер AVR есть две версии печатной платы под dip и smd корпуса.

Печатные платы металлоискателя на микроконтроллере AVR для dip и sdm корпусов в формате .lay

Поисковая катушка для металлоискателя Квазар

Диаметр катушки составялет 230 мм. Катушка состоит из 2-х частей:

  • передающей TX - состоит их 40-45 витков проводом 0.5мм;
  • приемной RX - 200 витков проводом 0.2 мм.

Передающий контур TX включается по схеме с последовательным колебательным контуром с емкостью 0.3 мкФ. Частота передающего контура составляет 8,192 кГц, но может работать в диапазоне 4,5 - 9 кГц.

Приемный контур  RX представляет собой параллельный колебательный контур, настраивается на частоту ниже контура TX на величину порядка 1,5-2 кГц.

Собранная катушка выглядит следующим образом

После намотки катушки следут залить эпаксидной смолой, что придаст форму и прочность а также защитит от влаги.

Видео демонстрирующее работу Квазара



Автор Квазара - Федоров Андрей

Сайт автора металлодетектора Квазар http://fandy.ucoz.org/publ/metalloiskatel_quot_kvazar_quot_quot_quasar_quot/md_kvazar/2-1-0-1

  • < Назад
  • Вперёд >
Добавить комментарий
Проект металлоискателя

Arduino с кодом и принципиальной схемой

Металлоискатель

- это устройство безопасности, которое используется для обнаружения металлов, которые могут быть вредными, в различных местах, таких как аэропорты, торговые центры, кинотеатры и т. Д. Ранее мы сделали очень простой металлический детектор без микроконтроллера, теперь мы строим металлоискатель с использованием Arduino . В этом проекте мы собираемся использовать катушку и конденсатор, которые будут отвечать за обнаружение металлов. Здесь мы использовали Arduino Nano для создания металлоискателя проекта .Это очень интересный проект для всех любителей электроники. Когда этот детектор обнаруживает какой-либо металл рядом с ним, зуммер начинает очень быстро пищать.

Требуемые компоненты:

Ниже приведены компоненты, которые вам понадобятся для создания простого металлоискателя DIY с использованием Arduino . Все эти компоненты должны быть легко доступны в вашем местном магазине оборудования.

  1. Arduino (любая)
  2. Катушка
  3. Конденсатор 10 нФ
  4. Зуммер
  5. Резистор 1к
  6. Резистор 330 Ом
  7. светодиод
  8. 1N4148 диод
  9. Макетная плата или печатная плата
  10. Соединительная перемычка
  11. Аккумулятор 9 В

Как работает металлоискатель?

Когда через катушку проходит какой-либо ток, вокруг нее создается магнитное поле. А изменение магнитного поля создает электрическое поле. Теперь, согласно закону Фарадея, из-за этого электрического поля на катушке возникает напряжение, которое противодействует изменению магнитного поля, и именно так катушка развивает индуктивность . означает, что генерируемое напряжение противодействует увеличению тока. Единица измерения индуктивности - Генри, а формула для измерения индуктивности:

.
  L = (μ  ο  * N  2  * A) / л

Куда,
L- Индуктивность по Генри
μο- проницаемость, ее 4π * 10 -7  для воздуха
N- количество витков
A- Внутренняя площадь активной зоны (πr  2 ), м  2
l- Длина катушки в метрах

Когда какой-либо металл приближается к катушке, катушка меняет свою индуктивность.Это изменение индуктивности зависит от типа металла. Он уменьшается для немагнитных металлов и увеличивается для ферромагнитных материалов, таких как железо.

В зависимости от сердечника катушки значение индуктивности резко меняется. На рисунке ниже вы можете видеть индукторы с воздушным сердечником, в этих индукторах не будет цельного сердечника . По сути, это катушки, оставленные в воздухе. Средой потока магнитного поля, создаваемого индуктором, является ничто или воздух. Эти катушки индуктивности имеют очень меньшую индуктивность.

Эти индукторы используются, когда требуется значение в несколько микрогенри. Для значений, превышающих несколько миллигенри, они не подходят. На рисунке ниже вы можете увидеть индуктор с ферритовым сердечником . Эти индукторы с ферритовым сердечником имеют очень большое значение индуктивности.

Помните, что здесь намотана катушка с воздушным сердечником, поэтому, когда металлический предмет приближается к катушке, он действует как сердечник для индуктора с воздушным сердечником.Благодаря этому металлу, действующему в качестве сердечника, индуктивность катушки изменяется или значительно увеличивается. При таком внезапном увеличении индуктивности катушки общее реактивное сопротивление или импеданс LC-цепи изменяется на значительную величину по сравнению с отсутствием металлической детали.

Итак, здесь, в этом проекте детектора металла Arduino , мы должны найти индуктивность катушки для обнаружения металлов. Поэтому для этого мы использовали схему LR (схема резистора-индуктора), о которой мы уже говорили.В этой схеме мы использовали катушку с 20 витками или обмотку диаметром 10 см. Мы использовали пустой рулон ленты и намотали на него проволоку, чтобы получилась катушка .

Схема:

Мы использовали Arduino Nano для управления всем этим металлоискателем Project . Светодиод и зуммер используются в качестве индикатора обнаружения металла. Катушка и конденсатор используются для обнаружения металлов. Сигнальный диод также используется для снижения напряжения.И резистор для ограничения тока на вывод Arduino.

Рабочее пояснение:

Работа этого металлоискателя Arduino немного сложна. Здесь мы передаем блокирующую волну или импульс, генерируемый Arduino, на фильтр верхних частот LR. Из-за этого катушка будет генерировать короткие всплески при каждом переходе. Длина импульса генерируемых пиков пропорциональна индуктивности катушки. Таким образом, с помощью этих импульсов Spike мы можем измерить индуктивность катушки.Но здесь трудно точно измерить индуктивность с помощью этих всплесков, потому что эти всплески имеют очень короткую продолжительность (примерно 0,5 микросекунды), и их очень сложно измерить с помощью Arduino.

Итак, вместо этого мы использовали конденсатор, который заряжается нарастающим импульсом или всплеском. И потребовалось несколько импульсов, чтобы зарядить конденсатор до точки, где его напряжение может быть считано аналоговым выводом A5 Arduino. Затем Arduino считывает напряжение этого конденсатора с помощью АЦП. После считывания напряжения конденсатор быстро разрядился, сделав вывод capPin как выход и установив его на низкий уровень. Весь этот процесс занимает около 200 микросекунд. Для лучшего результата мы повторяем измерения и усредняли результаты. Таким образом, может измерить приблизительную индуктивность катушки . После получения результата мы передаем результаты на светодиод и зуммер для определения присутствия металла. Проверьте полный код , приведенный в конце этой статьи, чтобы понять, как работает.

Полный код Arduino приведен в конце этой статьи. В программной части этого проекта мы использовали два вывода Arduino: один для генерации блочных волн, подаваемых на катушку, а второй аналоговый вывод для считывания напряжения конденсатора. Помимо этих двух контактов, мы использовали еще два контакта Arduino для подключения светодиода и зуммера.

Вы можете проверить полный код и демонстрационное видео Arduino Metal Detector ниже. Вы можете видеть, что всякий раз, когда он обнаруживает какой-либо металл, светодиод и зуммер начинают очень быстро мигать.

Схема металлоискателя

Проект металлоискателя своими руками с микроконтроллером PIC12F1572 (или PIC12F1840).

Это открытый проект DIY. На основе этой схемы можно сделать как пинпоинтер, так и полноразмерный металлоискатель.

Портировано на PIC12F1572 6.08.2107. PIC12F1840 тоже можно использовать.

Рисунок 1. Это схема:

Характеристики:
  • Очень легко построить.
  • Поисковая катушка представляет собой простую монолитную катушку без необходимости регулировки.Просто используйте стандартный индуктор или намотайте несколько витков провода самостоятельно и начинайте обнаруживать.
  • Обнаружение в режиме движения, алгоритм поиска автоматически адаптируется к параметрам катушки и определяет их изменение во времени. Так что ручной настройки нет.
  • Различие между разными металлами. Цветные металлы имеют более низкий тон, чем черные металлы.
  • Светодиодная индикация включения.
  • Кнопка включения / выключения
  • Низкое энергопотребление 20-50 мА
  • Работает напрямую от 4 элементов NiMH
  • Основные характеристики дискриминации.Звук золота немного отличается от звука железа.
  • Разъем для программирования схем (ICSP) для простой загрузки прошивки. НОВИНКА!

Я продолжаю преследовать свою первоначальную цель - сделать схему как можно более простой с минимальным количеством компонентов, но при этом иметь хорошую чувствительность. Причина, по которой я публикую все подробности, заключается в том, что я хочу, чтобы другие тоже извлекли пользу из той тяжелой работы, которую я уже проделал.

Файлы дизайна:

Версия 3.00:

Быстрая ссылка на лист данных PIC12F1840: 41441B.pdf

Исходный код прошивки версии 1.80: firmware180.zip; Файл HEX для PIC: metaldetector_hex. zip

Катушка:

Эта схема была протестирована для работы с различными катушками. Программный алгоритм автоматически подстраивается под параметры катушки.

Основная катушка имеет диаметр 20 см и 27 витков 0,74 мм. 2 медный электромонтажный провод. Обычный изолированный сплошной медный провод диаметром 0,5 мм или меньше также подойдет. В Интернете есть много хороших инструкций по изготовлению катушек.

Индуктивность катушки в цепи приведена только для справки. Вы можете использовать множество катушек с разной индуктивностью. Схема должна по-прежнему работать. Возможно, разумный диапазон составляет от 150 мкГн до 470 мкГн. Сопротивление катушки в пределах от 0,25 до 2 Ом.

Для пинпоинтера предпочтительно использовать серийный индуктор с ферритовым сердечником для катушки. Я обнаружил, что номиналы 470 мкГн и 1,8 А 0,28 Ом работают нормально.

Фон:

Однажды я решил, что мне нужен металлоискатель. Мотивом к этому послужило то, что я неоднократно распиливал скрытый металл внутри дерева моей бензопилой и разрушал мою пильную цепь. Таким логичным шагом было приобретение металлоискателя. Затем я исследовал рынок металлоискателей. И, конечно же, обнаружил, что дешевые, вероятно, хрень, а лучше я не могу себе позволить. Затем поискал в Интернете металлоискатели DIY. Вскоре я понял, что все доступные схемы не для меня. Что ж, микроконтроллеры существуют всегда, а эти маленькие настолько дешевы и относительно мощны.Так зачем строить какой-то металлоискатель древней конструкции с несколькими операционными усилителями, связкой резисторов и других компонентов. Несомненно, сегодня мы можем добиться большего - мы можем сделать это с помощью одного 8-контактного микроконтроллера PIC и очень небольшого количества внешних компонентов! Думаю, когда-нибудь я напишу отдельную статью о своей лесопильной системе.

Итак, вот как построить хороший металлоискатель всего за цену микроконтроллера, все остальные компоненты и провод катушки можно получить из повсюду валяющегося электронного дерьма, и если вы хотите самостоятельно программировать PIC, вам понадобится какое-то программатор, совместимый с PIC12F1840 . Я лично использую PICKIT3. Я купил PICKIT3, потому что, к сожалению, обнаружил, что PIC12F1840 не поддерживается моими программистами JDM и Parallel TAIT. Если у вас нет программатора, вы можете приобрести предварительно запрограммированный микроконтроллер в моем магазине.

Техническое описание:

Я называю это детектором типа «затухание импульсных колебаний» или просто детектором « импульсных колебаний ». Принципиально он основан на широко известных индукционных детекторах импульсов. Импульс тока отправляется на катушку, а затем измеряется отклик.В моей схеме детектора катушка не сбрасывается демпфирующим резистором, как в обычных импульсных индукционных детекторах. Сильноточный импульс подается на катушку, и после того, как импульс отсекается, колебания возникают в цепи резервуара, образованной поисковой катушкой и конденсатором, параллельными ей. Это колебание, кстати, относительно ВЫСОКОЕ НАПРЯЖЕНИЕ. Поэтому вся цепь должна быть хорошо изолирована, чтобы избежать поражения электрическим током! Тогда колебания, конечно, быстро затухают из-за потерь и из-за того, что подача энергии в цепь прекращена. В основном это постоянные резистивные потери в цепи генератора, а также потери на Вихревые токи в возможной металлической мишени. Микроконтроллеру достаточно измерить время затухания, чтобы обнаружить различия в потерях в цепи генератора. И, конечно же, если резистивные потери постоянны, любое другое изменение времени затухания означает, что рядом с катушкой находится МЕТАЛЛИЧЕСКАЯ МИШЕНЬ.

Частота колебаний катушки примерно определяется индуктивностью катушки и номиналом параллельного конденсатора. Частота также немного меняется в зависимости от свойств металла цели.Целевые объекты из ферромагнитного металла уменьшают частоту свободных колебаний, а немагнитные металлы увеличивают частоту колебаний. Таким образом, с помощью этого метода можно даже различать цели, и эта функция включена в последнюю версию прошивки.

Максимальное напряжение колебания также зависит от значения C1. Конденсатор C1 выбирается таким образом, чтобы напряжение на катушке никогда не превышало примерно 150 В, номинальное напряжение полевого МОП-транзистора. Мосфет, который я использую в последней рабочей установке, - IRLI630. Большинство логических приводов и МОП-транзисторов на 150 В.Следует избегать схода лавины Mosfet, возможно, это не очень стабильная зона активности. МОП-транзисторы с более высоким напряжением всегда имеют большее сопротивление в открытом состоянии, что, в свою очередь, ограничивает максимальный ток для данного напряжения питания. Разумно выбрать МОП-транзистор с максимальным напряжением 200 В, если напряжение питания 4,8 В от 4-х никель-металлгидридных элементов.

Рисунок 2. Поисковая катушка одноимпульсного напряжения.

В моей конструкции импульсы происходят с интервалом в 2 миллисекунды. Длительность импульса 140 микросекунд.За синхронизацией импульсов отвечает микроконтроллер PIC, а MOSFET напрямую управляется выходным контактом PIC через R3. Импульсный ток катушки ограничен только сопротивлением открытого МОП-транзистора и сопротивлением поисковой катушки. Это делает импульсный ток максимально высоким - большей чувствительностью. В то же время, поскольку импульсы очень короткие, среднее потребление тока в цепи очень низкое - нет необходимости носить с собой огромные батареи.
Используйте ТОЛЬКО 4 NiMH или NiCd элемента для питания этой цепи! Цепи ограничения напряжения питания нет, и напряжение четырех щелочных батарей будет 6 В, что слишком много для микроконтроллера PIC!

Я повторяю: эта схема предназначена для использования 4-х ячеек NIMH (AA или AAA) последовательно для питания.

Рис. 3. Блок-схема приемника:

Это эквивалентная схема того, что происходит внутри PIC12F1840. Внутренние функции PIC настроены так, как показано. Входной контакт выполнен с возможностью сравнения -input, компаратор + входной сигнал внутренне подключен к цифро-аналоговый преобразователь, который поставляет ссылки, 32 уровней напряжения между V + и V- возможно. Выход компаратора внутренне подключен к вентилю TIMER1. Эта полезная функция позволяет Таймеру 1 считать, только когда выходной сигнал компаратора высокий.Затем программа активирует Timer1 сразу после окончания импульса катушки и считывает значение с таймера перед запуском нового импульса. И это наше измерение. Timer1 работает на системной частоте 32 МГц и имеет разрешение 31,25 нс.

Конечно, мы не можем допустить, чтобы сигнал высокого напряжения достигал микроконтроллера. Поэтому существует ограничивающая цепь R4, D2, D3. Диоды Шоттки D2 и D3 сбрасывают избыточное напряжение на шины питания. Таким образом, напряжение на входе PIC всегда находится в диапазоне напряжения питания.Диоды D2 и D3 должны быть типа Шоттки, обычные диоды недостаточно быстродействующие, и микроконтроллер может выйти из строя. Чтобы быть точным, я также пробовал схему без диодов D1 и D2, и, похоже, она работала хорошо из-за внутренних защитных диодов PIC, но слишком мало тестов, чтобы рекомендовать это.

Рис. 4. Форма кривой ограниченного напряжения на входе микроконтроллера.

Обратите внимание, что верхняя часть колебаний почти полностью ограничена, а нижняя часть ограничена отрицательным напряжением питания V-.Центр колебаний - положительный источник питания V +.

Прошивка:
Прошивка

PIC теперь написана на ассемблере с использованием среды MPLAB X. Когда я начинал проект, я использовал MPLAB IDE v8.83.

Прошивка

доводит этот маленький микроконтроллер до пределов скорости и в полной мере использует все преимущества периферийных устройств PIC. Использование превосходных возможностей управления питанием микроконтроллера PIC позволило исключить физическую схему переключателя питания. Все функции управляются только одной кнопкой.Когда цепь выключена, PIC находится в спящем режиме, и потребление тока практически отсутствует. В любом случае, гораздо меньше, чем саморазряд NiMH аккумуляторов.

Звуковой генератор просто использует таймер 2 для переключения выходов динамиков. Громкоговоритель подключается между двумя выходами, потому что это создает своего рода мостовую схему, напряжение удваивается, звук сильнее, а сигнал не имеет смещения постоянного тока.

Используемые ресурсы PIC: прерывания, прерывание при изменении, спящий режим, ЦАП, компаратор, все таймеры (Timer0, Timer1, Timer2).

Активная версия 2.00:

Особенности:

  • Незначительная дискриминация между разными металлами. Цветные металлы составляют более низкий тон, чем черный металл (железо).
  • Одно нажатие кнопки включает детектор.
  • Двойное нажатие на кнопку изменяет режим работы. Всего 4 режима:
  1. режим распознавания, стандартный звук включения / выключения
  2. плавный звуковой сигнал (индикация расстояния), теперь с дискриминацией
  3. режим распознавания, менее фильтрованный, чем режим 1
  4. бесшумный режим, только светодиод вкл / выкл
  • Более длительное нажатие кнопки выключает детектор

Исходный код версии 2.00 (для PIC12F1572) весь проект MPLAB X: PIC_program_12F1572.X.zip

Исходный код микропрограммы версии 1.80: firmware180. zip HEX-файл для PIC: HEX-файл (для PIC12F1840)

Старые версии (пока без дискриминации):

версия 1.25 с коммуникацией RS232 (COM-порт) (10.01.2013) Исходный код ассемблера: PO_metaldetector125.zip ver1.25 шестнадцатеричный файл: metaldetector125.hex

Двойное нажатие кнопки активирует последовательную отправку RS232, однократное нажатие возвращает в нормальный режим, более длительное нажатие отключает питание.

ver1.10 (22.12.2012): metaldetector110.asm ver1.10 шестнадцатеричный файл: metaldetector110.hex Это не рекомендуемая версия, но я пока оставляю ее здесь.

Версия 1.00: metaldetector100.asm шестнадцатеричный файл версии.00: metaldetector100.hex самая базовая версия, но работает. Никакой дискриминации.

Печатная плата (PCB):

В настоящее время разработано три версии печатных плат.

V1.00 Первая версия была односторонней платой.

Версия


V2.00 была двухсторонней платой (на самом деле по дизайну может работать только с нижним слоем), но когда я разработал вторую версию, я преобразовал ее в более новую версию Kicad и перерисовал схему, а также случайно поменял местами подключения светодиодов и пьезодинамиков Контакты PIC (5; 6). Так что для версии 2.00 нужна немного измененная прошивка. Но мне уже удалось заказать партию этих плат на заводе по производству печатных плат. Ни одна из этих плат не была доставлена ​​из моего магазина.


V3.00 - двухсторонняя плата. Совместим с версией 1.00 со следующими улучшениями:

  • C2 и Q1 устанавливаются горизонтально, чтобы можно было установить схему внутри трубки.
  • теперь имеет монтажные отверстия по углам
  • Крепление переключателя в центральном положении для лучшего крепления вала кнопки
  • Разъем ICSP

Я рекомендую вставить PIC, хотя вер.Плата 3 имеет возможность "внутрисхемного последовательного программирования" (ICSP). Размеры печатной платы 30 х 60 мм.

Печатные платы

и комплекты запчастей также доступны в моем магазине.

Вклады пользователей:

Вот отличная статья Роберта Бэти KF7FTQ о его конструкции катушки и детектора. С его любезного разрешения файл в формате pdf: my_md_article. pdf (5,5Мб)

Вот видео одного возможного достойного сооружения на youtube-канале Frozen Toes Entertainment: https: // www.youtube.com/watch?v=nS4GWuD5Dk8

Ссылки:

Обсуждение и резервное копирование информации в форумах:

http://www.geotech2.com/forums/showthread.php?19935-My-Pulse-Oscillation-detector-project

http://www.thunting.com/smf/metal_detectors/diy_pic12f1840_microcontroller_based_metal_detector_project-t38721.0.html

для общей электроники и микроконтроллеров: http: //www.eevblog.com/forum/

Спасибо всем, кто участвует в этих форумах, это очень помогло мне продвинуться вперед в этом проекте.

Теперь я надеюсь, что этот сайт содержит всю необходимую информацию для создания работающего металлоискателя.

Пишите мне, если у вас есть комментарии или вопросы: Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра.

19+ тарифных планов для металлоискателей DIY [Бесплатно] - MyMyDIY

.."> Если вы хотите построить металлоискатель , мы вам поможем. Мы собрали список из 19 лучших планов самодельных металлоискателей со всего Интернета.

Прокрутите наш список ниже и ознакомьтесь с бесплатными чертежами. Сборка собственного металлоискателя может стать отличным хобби или школьным проектом. Построить собственный металлоискатель - весело и познавательно.

Это может быть забавный проект для молодого хакера по изучению основ электроники. А потом поищите сокровища на их заднем дворе. Многие люди пристрастились к обнаружению металлов.

Вы увидите, как они размахивают детекторами на пляже в поисках потерянных ожерелий и затонувших в море монет.

Многие любят его за выброс адреналина, приносящий прибыль. В то время как другие читают его, потому что им нравится охота за историей за реликвиями гражданской войны, такими как старые военные револьверы.

19 планов металлоискателей своими руками

1. Простой картонный металлоискатель, проект

Металлоискатели могут быть полезны во многих ситуациях, но, как правило, они дороги. Не позволяйте этому останавливать вас от охоты за сокровищами.

Благодаря этому простому плану вы можете самостоятельно построить металлический датчик.Есть список необходимых материалов, которые вам понадобятся, инструкции и видео, которые вам помогут. Возможно, самая сложная часть проекта - это создание змеевика, но вы можете использовать веб-калькулятор для воздушных змеевиков.

Или купите катушку в Интернете, если не хотите заморачиваться.

В качестве завершающего штриха можно сделать картонную ручку для ручного металлоискателя. Строитель рекомендует перед началом работы прочитать все, что можно найти о металлоискателях.

ПРОСМОТР ПЛАНОВ

2.Металлоискатель Arduino Wand Plan

Если вы любите искать спрятанные сокровища, вам понадобится металлоискатель. Тогда вы должны взглянуть на этот бесплатный план металлоискателя. Детектор не только классно выглядит, но и имеет пять отдельных поисковых катушек.

В отличие от обычного металлоискателя, этот не использует звуки, чтобы предупредить вас о присутствии металла. Когда вы ударите по металлу, ближайшая к объекту катушка загорится, чтобы вам было легче найти объект. Основная часть, которая вам потребуется, - это Arduino Nano ATmega328.

Разработчик также предоставляет инструкции, видео и схемы по изготовлению металлоискателя с одной катушкой. Но он предупреждает, что вы должны быть осторожны с длиной крючка.

ПРОСМОТР ПЛАНОВ

3. Схема простого наружного металлоискателя Arduino

Что замечательно в конструкции этого металлоискателя, так это то, что для его питания требуется батарея на 5 В, и для него не требуется так много компонентов, как в других планах.

Просто микроконтроллер Arduino, конденсатор, резисторы, диоды, катушка металлоискателя, светодиодные фонари и динамик. При желании вы также можете добавить наушники, чтобы слышать сигнал. Производитель рекомендует использовать селфи-палку для крепления платы, катушки и аккумулятора, потому что она регулируемая и легкая.

Он также дает некоторые объяснения того, как работают металлоискатели и как их правильно использовать. И помните, что катушку нельзя держать рядом с металлом более пяти секунд.

ПРОСМОТР ПЛАНОВ

4. Металлоискатель Arduino Glove, сборка

Если вы часто теряете кольца или серьги, простой металлоискатель может сэкономить вам бесчисленные часы ползания по полу.

И этот план поможет вам построить такой с подробными инструкциями и полезными советами. Более того, это не обычный металлоискатель.

Arduino и макетная плата устанавливаются на перчатке, поэтому у вас будет личный датчик для перчаток.Вам просто нужно подключить устройство к батарее 9 В, и вы будете готовы к поиску украшений в кратчайшие сроки. Производитель рекомендует использовать динамик, а не зуммер, чтобы лучше слышать звук.

Также есть видео, которое показывает, как работает детектор.

ПРОСМОТР ПЛАНОВ

5. Конструкция металлоискателя своими руками

Металлоискатель, сделанный своими руками, может быть полезен во многих случаях, и в этой инструкции за 19 шагов вы узнаете, как его построить.

Однако производитель предупреждает, что не стоит ожидать коммерческого металлоискателя и не следует ожидать, что с его помощью можно будет найти золото.

Есть видео, которое объясняет почти все для тех из вас, кто не хочет утруждать себя чтением всей инструкции.

Кроме того, если у вас возникнут проблемы, конструктор предоставил решения для наиболее распространенных проблем. Но имейте в виду, что он любитель электроники, поэтому проконсультируйтесь с профессионалом, если столкнетесь с препятствием.

ПРОСМОТР ПЛАНОВ

6. Идея экологичного металлоискателя

Если вам нужен металлоискатель, который поможет вам сузить круг поиска, вы можете попробовать этот план.

Металлический датчик имеет четыре катушки, которые могут точно определять и обнаруживать монеты на глубине около 7-10 см, поэтому, если вы потеряете ключи, например, в саду, вы можете легко их найти. Но это не единственная особенность этого датчика.

Он оснащен цветным сенсорным экраном, автокалибровкой, четырьмя различными режимами экрана, USB-аккумулятором и возможностью регулировки частоты и импульса, чтобы вы могли настроить свой поиск.

Есть подробные инструкции и изображения для всех девяти шагов, а также список всех необходимых материалов для этого смелого проекта.

ПРОСМОТР ПЛАНОВ

7. Металлоискатель Velleman K7102, проект

Для сборки металлоискателя своими руками вам понадобится комплект Velleman K7102, припой, зуммер, батарея 9 В и некоторые инструменты.

Есть инструкции, которые помогут вам припаять компоненты на место и сделать все, от изготовления катушек до тестирования детектора.

Инструкции написаны очень хорошо, так что это может быть отличный проект, если вы хотите поближе познакомиться с электроникой.

Однако, если вы хотите включить зуммер, вам придется сделать это самостоятельно, поскольку для этого нет инструкций. И помните, что это не профессиональный металлоискатель золота, поэтому не ждите от него многого.

ПРОСМОТР ПЛАНОВ

8. Ультра портативный металлоискатель Plan

Если вы ищете способ построить дешевый металлоискатель, то этот план для вас. Вам понадобится NE555, катушка 1 мГн, конденсаторы, динамик, кнопочный переключатель давления и батарея на 9 В.При желании вы можете получить 3-миллиметровый светодиодный индикатор, показывающий, когда устройство ищет, потенциометр для регулировки громкости и конденсатор 330R.

Еще одна замечательная особенность этого портативного металлоискателя заключается в том, что он сверхпортативный, и вы можете брать его с собой куда угодно.

Вы можете приклеить схему горячим клеем внутри старого контейнера для зубной пасты, приклеив катушку сверху. Тогда вам нужно только нажать кнопку, и вы готовы к поиску металла.

ПРОСМОТР ПЛАНОВ

9.Самодельный металлоискатель Чертеж

Понять, как работают металлоискатели и как лучше их построить, может быть сложно для человека, плохо разбирающегося в электронике.

Именно поэтому производитель этого самодельного металлоискателя стремится предоставить вам точные размеры и ответить на любые ваши вопросы.

Есть хорошо написанные инструкции по сборке катушки и несколько советов для начинающих электронщиков. Внимательно прочтите их, прежде чем приступить к сборке детектора.Для ручки можно использовать трубу ПВХ.

ПРОСМОТР ПЛАНОВ

10. Металлоискатель Energizer с батарейным питанием, сборка

Изготовление дешевого металлоискателя - не такая уж невыполнимая задача, как вы думаете. Всего за два шага вы можете создать простой металлический датчик.

Он не работает на пляже, но вы можете использовать его для поиска мелких металлических предметов вокруг дома. Вам понадобится батарея 9 В, разъем батареи 9 В, резистор 100 Ом, светодиодные фонари, переключатель и датчик металла.Производитель советует вам проверить все компоненты, прежде чем паять их.

Есть видео, которое показывает, как работает металлоискатель, и есть схема, как собрать схему.

ПРОСМОТР ПЛАНОВ

11. Конструкция импульсного индукционного металлоискателя GreenPAK

Вы ищете план по созданию металлоискателя с импульсной индукцией? Тогда тебе повезло. Эта конструкция поможет вам сделать датчик пульса за пять подробных шагов.

Преимущество этого импульсного детектора в том, что он работает с цветными металлами.

Кроме того, вы можете использовать его под водой. Для его создания вам понадобится GreenPAK Development Kit, чтобы создать индивидуальную ИС, чтобы вы могли управлять своим металлоискателем PI. Есть инструкции и схемы, которые помогут вам, а также несколько видеороликов, которые вы можете посмотреть, чтобы получить представление о процессе.

ПРОСМОТР ПЛАНОВ

12. Обновленный калькулятор Металлоискатель Idea

Вы можете подумать, что это невозможно, но вы можете сделать портативный металлоискатель с помощью калькулятора.

Вам также понадобится AM-радио и кассета, и все. Вы просто записываете радио и калькулятор вместе, и все готово.

Калькулятор подаст звуковой сигнал, когда вы приблизитесь к любому металлу. Однако некоторые пользователи попробовали этот план и утверждают, что он вообще не работает и что это пустая трата времени и денег. Так что внимательно прочтите все сверху вниз, прежде чем пытаться выполнить этот план металлоискателя.

ПРОСМОТР ПЛАНОВ

13.Металлоискатель для смартфонов из переработанных материалов, проект

Для тех из вас, кто не хочет возиться со сложными конструкциями и не разбирается в электронике, этот дизайн металлоискателя - то, что нужно.

Замечательно, что вам не придется паять или собирать. Фактически, единственное, что вам нужно сделать, это загрузить приложение на свой телефон, и вы сможете использовать его как простой металлический датчик.

Но в чем секрет? Что ж, приложение использует встроенные магнитные датчики на вашем телефоне, и когда вы перемещаете телефон, магнитное поле будет колебаться.

Приложение доступно как для IOS, так и для Android, но не будет работать, если магнитные датчики в вашем смартфоне сломаны или повреждены.

ПРОСМОТР ПЛАНОВ

14. Дешевый и простой чертеж металлоискателя

Чтобы сделать этот дешевый металлоискатель, вам понадобится микросхема 555, которую вы легко найдете. Вам также потребуется резистор 47 кОм, два конденсатора 2,2 мкФ, конденсатор 10 мкФ, индуктор 10 МГц, динамик и источник питания - от 6 до 12 В.

По завершении детектор обнаружит не только металл, но и магниты. Однако строитель не вдавался в подробности процесса строительства, поэтому этот план больше подходит для тех, кто хорошо знаком с электроникой и металлоискателями.

ПРОСМОТР ПЛАНОВ

15. Сборка перчатки для металлоискателя

Было бы здорово иметь перчатку, работающую как металлоискатель, правда? Что ж, теперь вы можете получить один благодаря этому плану.Однако нет никаких инструкций, как построить этот перчаточный металлоискатель. Единственное, что у вас есть, - это видео, поэтому обязательно смотрите его внимательно.

Вам понадобится перчатка без пальцев и небольшой металлоискатель, который вы собираетесь подключить к перчатке. Этот план идеально подходит для тех из вас, кто любит экспериментировать.

ПРОСМОТР ПЛАНОВ

16. Конструкция детектора частоты биений своими руками

Что такое металлоискатели BFO? Ну, это детекторы, у которых есть два генератора, вырабатывающих радиочастоту.

И вы можете использовать этот план, чтобы построить себе детектор BFO. Вам просто понадобится источник питания (например, батарея 9 В), конденсаторы, резисторы, транзисторы и динамик на 8 Ом.

Все эти части можно найти, разобрав транзисторный радиоприемник. При желании вы также можете использовать наушники вместо динамика, чтобы лучше слышать сигнал. Есть множество инструкций по изготовлению схем и катушек, а также несколько советов для новичков в электронике.

ПРОСМОТР ПЛАНОВ

17.Детектор городской разведки Idea

Мечтаете найти нефть на своем участке? Тогда эта конструкция датчика может пригодиться и однажды помочь вам осуществить вашу мечту.

Он оснащен модифицированным металлоискателем с датчиком горючих газов, который позволит вам сканировать землю и находить очаги масла и токсинов. И все это не будет стоить вам целого состояния - вы можете модифицировать детектор менее чем за 100 долларов.

Вам просто нужен использованный металлоискатель, детектор горючих газов TIF 8800, измерительный провод, некоторые инструменты, и вы готовы к работе.Есть подробные инструкции о том, как снять металлический датчик, а затем добавить на его место газовый.

ПРОСМОТР ПЛАНОВ

18. Неодимовая палочка для металлоискателя Idea

Вы, наверное, слышали, что построить металлоискатель сложно и требует больших навыков. Что ж, значит, вы еще не видели этот дизайн датчика, который поразит вас своей простотой. Вам просто понадобится неодимовый магнит (его можно найти на жестком диске), винт, гайка, ручка зонта и кабельные стяжки.

Конечно, вы не можете ожидать, что это простое устройство будет работать как металлоискатель золота, поэтому не отправляйтесь на поиски сокровищ. Но он прекрасно работает с болтами и винтами, и он идеально подходит для тех из вас, кто склонен терять крошечные металлические детали во время работы.

ПРОСМОТР ПЛАНОВ

19. Жезл осциллятора Колпиттса, проект

Эта бесплатная конструкция детектора поможет вам создать металлоискатель на базе Arduino, который может быть более полезным, чем традиционный металлоискатель BFO.

Строитель использует игрушечный сбрасыватель сорняков для размещения деталей металлоискателя. Он имеет спусковую кнопку, боковую кнопку для установки фиксированной частоты, батарейный отсек, динамик, двигатель со светодиодами и круглую головку. Металлоискатель также имеет несколько настроек чувствительности, потому что производитель добавляет потенциометр.

На самом низком уровне он может поднимать банки, железные инструменты и другие крупные предметы, которые находятся в нескольких дюймах от катушки. На самом высоком уровне детектор может улавливать мелкие предметы, такие как ключи, болты и монеты.Есть подробные инструкции относительно процесса строительства, включая видео и пояснения, как работает металлоискатель.

ПРОСМОТР ПЛАНОВ

Куда пойти Поиск металла

Если вы ищете закопанные сокровища с помощью нового металлоискателя, сделанного своими руками, просмотрите этот список ниже. Он содержит множество разных областей, куда можно пойти, если вы хотите что-то найти с помощью металлоискателя.

Куда пойти металлоискатель
Парки
Школьные дворы
Детские площадки
Выставочный центр
Площадки для пикника
Парковки для автотранспорта
Парки развлечений
Карнавальные места
Зоны для купания, такие как озера и реки
Приморские пляжи
Парковочные зоны с песком, грязью или травой
Старые дома
Сайты старой школы
Детские летние лагеря
Рыболовные лагеря
Охотничьи лагеря
Информация о трибунах и трибунах
Подъемники
Погост
Старые военные базы
Старые кемпинги
Придорожные стенды для продукции
Вокруг любой курортной зоны
Гоночная трасса для серийных автомобилей
Малый цирк
Зимние санки
Маршрут грузовика с мороженым
Старые железнодорожные линии
Реки и водные пути
Городские водостоки
Общественные смотровые площадки аэропорта
Автобусные остановки / обочина дороги
Зеленые зоны в целом

(PDF) Система обнаружения металла на основе микроконтроллера с технологией GSM

Система обнаружения металла на основе микроконтроллера с технологией GSM

DOI: 10. 9790 / 1676-10118087 www.iosrjournals.org 87 | Страница

V. Заключение

Был разработан металлоискатель, управляемый микроконтроллером с технологией GSM. С минимальными затратами

можно построить систему обнаружения металла на основе микроконтроллера с модемом GSM с эффективной производительностью

. Если телефон GSM необходимо использовать не только вначале (особенно в домашних условиях),

рекомендуется, чтобы интерфейс между микроконтроллером и телефоном GSM был беспроводным.

Ссылки

[1]. Александр, C.K. и Садику, M.N.O. (2000): Основы электрических цепей, McGraw-Hill Companies, США, стр. 212

[2]. Анон, 2008: www.bbc.co.uk/coast/programmes/09-john-o-groats-berwick.shtml, 25.09.2008

[3]. Гросвенор, Эдвин С. и Вессон, Морган (1997): Александр Грэм Белл: Жизнь и времена человека, который изобрел телефон

, Harry N. Abrahms, Inc., Нью-Йорк, США, Pg. 107. ISBN 0-8109-4005-1.

[4].Microchip, 2001: www.microchip. com.

[5]. Mikro Elektronika (2007): Программирование микроконтроллеров PIC на BASIC, www.mikroelektronika.com

[6]. Лоример и Лехнер (1995): Словарь английского языка Нью-Вебстера, международное издание, Lexicon

Publications Incorporated, Нью-Йорк, США, стр. 996.

[7]. Тераджа, Б. и Тераджа, А. (2005): Учебник электротехники, пересмотренное 24-е издание, S. Chand & Company Ltd.,

Нью-Дели, Индия, Pg. 2408-2411

[8]. Токчи, Р.Дж., Видмер, Н.С. и Мосс, Г.Л. (2004): Принципы и приложения цифровых систем, 9-е издание, Pearson Education,

Inc., Нью-Джерси, США, стр. 74-77

[9]. Википедия 2008: www.en.wikipedia.org, 25.09.2008

Биография авторов

Бурдийон .O. Омидже имеет степень бакалавра в области электротехники и электроники, магистра и доктора наук

в области электроники / телекоммуникаций Университета Порт-Харкорта и Университета Амброуза Алли

(A.A.U), Экпома соответственно. Его области исследований включают в себя: искусственный интеллект, робототехнику, проектирование встроенных систем

, моделирование и симуляцию динамических систем, интеллектуальные измерительные системы,

автоматизированное управление, телекоммуникации и ИКТ. Он имеет более тридцати (30) технических статей и публикаций в

авторитетных международных научных журналах, а также разработал более десяти (10) прикладных программ. Он является членом

Института инженеров электроники и электротехники (MIEEE), членом Общества инженеров Нигерии;

, а также зарегистрированный инженер (COREN).В настоящее время он является старшим преподавателем и пионером кафедры электронной и вычислительной техники

Университета Порт-Харкорта, Нигерия; а также консультантом компаний

& Institutions. Счастлив в браке, имеет детей.

Аджабуэго, G.O. имеет степени бакалавра и магистра в области электротехники и электроники. Его области исследований:

Проектирование электрических служб, силовая электроника, электромагнитные поля и волны, возобновляемые источники энергии и т. Д.Он имеет

качественных статей и публикаций в журналах. Он является членом Института инженеров электроники и электротехники

(MIEEE), членом Общества инженеров Нигерии; а также зарегистрированный инженер (COREN). В настоящее время он является преподавателем

с богатым опытом работы на факультете электротехники Университета Порт-Харкорта. Он

счастлив в браке с детьми.

Osikibo, L.T. Имеет степень бакалавра наук в области электротехники и электроники, Государственный университет Риверса и технологии

, а также степень магистра в области приборов и управления (Великобритания).Его исследовательские интересы связаны с телекоммуникациями,

Контрольно-измерительные приборы, управление, автоматизация, робототехника и мехатроника. В настоящее время он преподает на кафедре

электротехники и вычислительной техники, Государственный университет науки и технологий Риверса,

Порт-Харкорт, Нигерия

DIY простой смартфон Металлоискатель

Этот металлоискатель способен обнаруживать небольшие металлические предметы на большом расстоянии. Например, небольшую металлическую монету или золотое кольцо можно найти на расстоянии до 25 см. И что самое приятное, это то, что он очень прост и может быть изготовлен любым, кто имеет базовые знания в области электроники.
В основе препарата лежит детектор «Умный охотник» со страницы
neco-desarrollo.es, а также используется бесплатное программное обеспечение для Android от той же компании. Эта компания является лидером в разработке аппаратного и программного обеспечения, которое можно использовать для создания простых, но высокопроизводительных металлоискателей.

Этот проект спонсировался NextPCB. Вы можете помочь мне поддержать по телефону

, проверив их по одной из этих ссылок:
Всего 7 долларов для SMT Заказ:
https://www.nextpcb.com/?code=Mirko
Производитель надежных многослойных плат:
https://www.nextpcb.com
PCB Платы 10шт бесплатно:
https://www.nextpcb.com/pcb-quote?act=1&code=Mirko
скидка 20% - заказы на печатные платы:
https://www. nextpcb.com/pcb-quote&code=Mirko


В этот раз я попытался еще больше упростить, заменив микроконтроллер Arduino на чиповый (около 2 $) модуль генератора сигналов с регулируемой частотой и скважностью от Aliexpress.Также с этим генератором сигналов настройка металлоискателя чрезвычайно упрощена, и есть возможность для множества экспериментов с различными типами катушек обнаружения.


Это технология детектора ОНЧ (очень низкой частоты), содержащая две идентичные катушки: передающую и приемную. В этом случае каждая катушка содержит 55 витков изолированного медного провода диаметром примерно 0,5 мм2. Мы сгибаем катушки в форму, называемую «двойной D», в соответствии с шаблоном, который вы можете скачать по ссылке ниже, где вы также можете скачать полную схему.


Сначала нам нужно определить параллельную резонансную частоту первичной катушки, используя один из многих калькуляторов. В нашем случае это 4,74 кГц. В генераторе сигналов нам нужно ввести именно эту частоту и установить рабочий цикл на 50%. Если вы будете придерживаться размеров катушек и значений элементов, указанных на схеме, вы можете напрямую ввести значение, указанное выше.

Вторичная катушка подключается к микрофонному входу на смартфоне, как показано на схеме.К выходу смартфона на телефоны подключены небольшой усилитель звука и динамик, и мы получаем звуковой сигнал при обнаружении металлического объекта.

На видео подробно описывается конструкция всего устройства.
Как видно на видео, результаты на удивление хорошие. Без наличия металла устройство отлично работает. Диапазон очень большой, например, металлическая крышка диаметром 15 см обнаруживается на расстоянии более 60 см. Более крупные металлические предметы обнаруживаются на расстоянии более 1 м.

Цепь роботизированного автомобиля с детектором металла на базе

RF с использованием 8051

фугасов, заложенных под землей, создает угрозу для жизни и влияет на экономику страны. Обнаружение и удаление этих мин вручную - опасная задача, которая иногда может приводить к несчастным случаям. В таких ситуациях роботы помогают обнаруживать мины. Не только наземные мины, эти роботы могут использоваться для обнаружения любых других металлов, присутствующих в земле.В этой статье описывается робот-обнаружитель металла, использующий радиочастотную технологию. Прежде чем узнать об этом роботизированном транспортном средстве с металлоискателем, узнайте о , как работает схема металлоискателя .

Беспроводной робот-металлоискатель Принцип работы цепи:

Предлагаемая система состоит из схемы передатчика и приемника. Схема передатчика передает команды, необходимые для работы робота. Схема приемника получает эти команды через RF и перемещает робота в соответствии с полученными командами.Металлоискатель подключен к контроллеру на стороне приемника. Таким образом, всякий раз, когда обнаруживается какой-либо металл, робот останавливается и начинает звонить зуммер.

Схема беспроводного робота-металлоискателя

:

Цепь передатчика:

Робот-детектор металла - передатчик

Цепь приемника:

Робот-металлоискатель - цепь приемника

Компоненты цепи:

Компоненты оборудования:

  • Микроконтроллер AT89c51.
  • RF кодер и декодер
  • Пара передатчика и приемника RF.
  • Кнопки.
  • Зуммер.
  • Робот.
  • L293d
  • Кабель
  • RS 232.

Компоненты программного обеспечения:

  • Программное обеспечение Keil
  • Вспышка магии
  • Proteus.
Проектирование схемы робота-металлоискателя с использованием микроконтроллера:

Проект робота-металлоискателя можно разделить на секции: 1) секция передатчика, 2) секция приемника.

Секция передатчика состоит из кодировщика RF, передатчика RF и кнопок. Используемая здесь ИС RF-кодера - HT12E. Это 18-контактная ИС. 4-битный двоичный вход подается на декодер через контакты AD0, AD1, AD2, AD3. Контакт TE разрешает передачу, когда он низкий. A0-A7 - это адресные контакты, используемые для защищенной передачи. Эти контакты подключены к земле в цепи передатчика. 4-битные данные передаются на РЧ-передатчик параллельно. Он передается на РЧ-приемник поочередно.Вход на энкодер осуществляется с помощью кнопок. РЧ пара работает с частотой 434 кГц.

Приемник

состоит из микроконтроллера AT89c51, РЧ-декодера, РЧ-приемника, металлоискателя, зуммера, ИС L293d и робота.

Полученные данные поступают в РЧ-декодер. Здесь используется радиочастотный декодер HT12D. Декодированные входы подключены к порту 2 микроконтроллера. Четыре контакта данных D0-D3 подключены к портам P2.0 - P2.3. Декодированные данные поступают на микроконтроллер, который управляет движением робота. Зуммер подключен к порту 3.4, и он звонит, когда на его пути обнаруживается какой-либо металл.

Металлоискатель подключается к выводу 3.2 микроконтроллера. Здесь вместо металлоискателя подключается кнопка. Металлоискатель играет в схеме главную роль. Внутри него будет осциллятор, который производит переменный ток, который проходит через катушку, создавая переменное магнитное поле. Когда какой-либо металл присутствует рядом с катушкой, это индуцирует магнитное поле, и поэтому его можно обнаружить с помощью другой катушки, которая обнаруживает изменение поля.

L293d - это ИС привода двигателя. Эта ИС используется для управления двигателями. L293d имеет внутри h-мост. Чтобы узнать больше об этой ИС, обратитесь к L293D Datasheet .

Моделирование цепи робота-металлоискателя на основе RF:
Беспроводной робот для обнаружения металлов Работа цепи:
  • Первоначально запишите код в микроконтроллер с помощью flash magic.
  • Теперь включите питание цепи.
  • Теперь отправьте команду «1» с помощью передатчика.
  • Это передается получателю.
  • На стороне приемника приемник принимает эти команды и перемещает робота в соответствии с командами.
  • Следующие команды перемещают робота в указанных направлениях
    • Вперед
    • назад
    • слева
    • Правый
  • Когда робот движется, если на его пути обнаруживается какой-либо металл, робот останавливается там, звоня в зуммер.
  • И снова он начинает движение, когда отправляются команды с передатчика.
RF Проект роботов для обнаружения металлов Выходное видео:
Алгоритм цепи робота-металлоискателя:
  • Первоначально объявите порт 2 как вход, так как он подключен к декодированному входу.
  • Теперь объявите порт 1 как выход, так как выводы двигателя робота подключены к порту 1.
  • Разрешить внешнее прерывание.
  • Теперь проверьте ввод порта 2.
  • Если полученное значение равно 1, переместите робота в прямом направлении, установив значение порта как 0x01.аналогичным образом переместите робота в соответствии с введенным значением.
  • При возникновении прерывания установите на выходных контактах двигателя низкий уровень. Это написано в ISR.
Применение роботов-металлоискателей на базе микроконтроллеров:
  • Эти роботы используются для обнаружения мин.
  • Роботы используются для обнаружения минералов, присутствующих в земле.
  • Эти роботы используются для обнаружения бомб.
  • Их можно использовать в строительной индустрии для обнаружения стальных стержней в бетоне.
  • Они используются в аэропортах и ​​зданиях службы безопасности для обнаружения оружия.
Ограничения цепи:

Передатчик может управлять роботом только в диапазоне RF, который составляет примерно 30 метров.

Беспроводной металлоискатель "Spirit PI"

Доступна новая версия , если вы сделаете схему с микроконтроллером ESP32, просто пропустите этот шаг, потому что микроконтроллер ESP32 имеет модуль bluetooth, и его не нужно настраивать.

Первое, что мы должны сделать, это подготовить все перед сборкой на плате PCB . Все компоненты готовы к использованию, нам просто нужно загрузить скетч в Arduino и увеличить скорость передачи модуля bluetooth hc-05 .
Перед загрузкой основного скетча в Arduino мы должны загрузить небольшой скетч, который поможет нам выбрать скорость передачи модуля bluetooth hc-05 и изменить имя модуля bluetooth.
Этот метод предназначен только для модуля bluetooth hc-05 . Если у вас есть другой модуль bluetooth, например hc-06 , вы можете поискать в Интернете, там много информации по этой теме.
Сначала возьмите ардуино и подключите его к ПК . Мы загружаем скетч, который вы найдете здесь, скетч называется «Sketch_commands_at» . Когда скетч уже готов, подключаем модуль bluetooth. Контакт « Tx » модуля Bluetooth подключен к цифровому контакту 10 Arduino, а контакт « Rx » модуля Bluetooth подключен к цифровому контакту 11 Arduino.
Чтобы иметь возможность войти в командный режим AT модуля Bluetooth, мы должны сделать следующее:
Мы нажимаем кнопку , которая имеет модуль Bluetooth HC-05 , в то же время, когда мы включаем питание . Светодиод LED начнет медленно мигать, что означает, что он находится в режиме AT , и мы можем отправлять команды AT на модуль Bluetooth. Теперь мы открываем программу Arduino IDE и открываем Monitor series , вы можете найти ее в Tools .Для серии Monitor убедитесь, что ниже выбраны « Both NL & CR » и « 38400 бод ».
Теперь мы пишем: « AT» на серии Monitor и нажимаем Enter. Если мы все сделали правильно, должно появиться сообщение « OK », если оно не появляется, посмотрите предыдущие шаги.
Если вы получили ответ « OK », теперь мы можем изменить скорость передачи. Пишем следующее:
AT + UART = 115200,0,0 и нажимаем ввод, если все идет хорошо, должно появиться сообщение « OK », что означает, что скорость передачи данных была успешно изменена.Следующим шагом является изменение имени , чтобы на нашем смартфоне отображалось понятное имя. Пишем AT + NAME = Spirit PI и нажимаем ввод. Снова должно появиться сообщение « OK ».

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
