ПРОСТОЙ МЕТАЛЛОИСКАТЕЛЬ С ДИСКРИМИНАЦИЕЙ
Всем хорош Пират и другие аналогичные импульсники – высокая повторяемость, простота схемы, неплохие параметры. Вот только чего-то не хватает, например дискрима – способности различать цветные металлы и железо. Поэтому спустя 15 лет, желая подарить 8-ми летнему сыну металлоискатель (ради приобщения к этому интереснейшему делу), вновь собрал известный Volksturm-S.
Думаю это один из самых простых МД, способный выполнять дискриминацию найденного металла, причём о его сборке и работе сохранились самые приятные воспоминания. Схема при своей кажущейся сложности настолько проста в запуске, что без проблем настраивалась все разы без всяких осциллографов и другой радиолюбительской экзотики. Просто измерил мультиметром напряжение в паре точек и общий ток потребления. Естественно некоторые сложности будут с изготовлением и резонансированием поисковой DD-катушки, но про это уже написаны чуть ли не диссертации.
Схема нового металлоискателя Volksturm-SИтак, вернёмся к схеме.
Ещё имеется небольшое дополнение схемы для улучшения селективности, но лично его не проверял – это можно сделать в любой момент в виде небольшой подключаемой платки.
Плата нового металлоискателя Volksturm-S 1Далее печатная плата. Она тоже доработана в плане размещения на ней узлов цветозвуковой индикации, только не забудьте эмиттер Q2 и резистор 100 Ом от Q3 перекинуть на массу (на плате они на минусе).
Плата нового металлоискателя Volksturm-S 2Динамик тут небольшой, низкоомный. Если ток потребления с ним будет велик – повысьте номинал сопротивления 10 Ом до 40-60 Ом. Но так чтоб звук не был совсем тихим (хотя и громкость ни к чему особая, чтоб не привлекать внимания). Также подберите резисторы токоограничения на светодиодах, в яркий день их видно гораздо хуже, чем в комнате при настройке.
Настройка нового металлоискателя Volksturm-S
Прежде всего проверьте пол питания на делителе напряжения LM358. Если всё нормально – подавайте питание на УНЧ с генератором и усилителем сигнала цели. Вращая регулятор порога вы увидите как в крайних его положениях светятся то один, то другой светодиоды. И тональность звука меняется. А в среднем положении (оно ловится довольно точно) всё замолкает. Значит и здесь норма.
Теперь генератор с катушками. Ставим часовой любой кварц и наушником удовлетворённо слушаем писк 8 кГц на резисторе R23 или эмиттерах транзисторов Q3, Q4. Намотали, настроили, свели, залили катушки в корпусе (для него брал круглую пластмассовую подставку от CRT монитора).
Всё полностью подключили и на столе проверили как оно тут работает. А работает МД так: реакция идёт на ПЕРЕМЕЩАЮЩИЙСЯ металл, поэтому даже положив на железо-бетонный пол, особых проблем не получите. Ту арматуру катушка “видеть” не будет, только металлические вещи, которыми вы машете перед неподвижно лежащей катушкой.
Машем алюминием – идёт свечение красного светодиода и звук одной тональности, машем железом – синий светодиод вспыхивает и звук другой, с завыванием как бы. В общем различать металл можно без проблем.
Сборка металлодетектора в корпусе
Ну и последний этап – установка настроенного прибора в подходящий корпус. Для него взял алюминивый (как раз экранировка будет для платы) короб от внешнего старого HDD. Он чуть великоват по размеру, но будет как запас под возможные доработки в будущем.
Спереди 2 светодиода, отверстие динамика, и регулятор чутьё с порогом, который совмещен с выключателем питания.
Кстати о питании. Тянет Volksturm-S при молчании около 30 мА, так что при установленных 3 штуки 18650 аккумуляторах можно ходить с ним в буквальном смысле сутками. Как же это удобно по сравнению с фирменными, например Гарретом 250, где 8 АА садились за пару часов!
Аккумуляторы установлены в общий извлекаемый из корпуса холдер. На задней панели металлодетектора 2 RCA гнезда под катушки.
Причём наблюдается интересный эффект: если поменять подключение местами – пропадает дискриминация. Наверное стоит во избежании такого применить какой-то единый двойной разъём – вы уже там сами что-нибудь придумайте.
Штанга – обычная водопроводная пластиковая труба 500 мм, на неё хомутиком крепится корпус платы металлоискателя и внутри проходит кабель от поисковой катушки.
Вот и всё. По сравнению с другими аналогичными приборами средней сложности, Volksturm-S запускается с одного оборота (резистором), вот почему в очередной раз собирал именно его, а не всякие другие. И если вы уже переросли простые схемки – делайте Волькшурм, который хотя и уступает Квазарам и Фортунам в плане чувствительности, но зато гораздо проще в самостоятельной сборке и настройке!
Видео работы МД
Для наглядности вот видео работы этого металлоискателя.
Особая благодарность за отрисовку печатной платы и схемы – Dragon. Вопросы по схеме – на форум.
Схема металлоискателя
- Вы здесь:
- Главная
- Схемы
- Металлопоиск
Металлоискатель на ардуино своими руками
- Подробности
Данный металлоискатель является разработкой AlexGyver. Мне он понравился тем, что имеет простоту сборки,и обходиться дешево в сборке. Все компоненты для него являются из легкодоступных. И хоть сезон скоро кончится, все же поделюсь схемой со своими читателями.
Подробнее…
Клон ПИ металлоискатель на светодиодах
- Подробности
В интернете есть схема металлоискателя clone-pi,но это требует подключение дисплея,а еще где то нужно еще и взять. В данной статье рассмотрим схему металлоискателя клон-пи своими руками с индикацией на светодиодах. Основным достоинством «Клон ПИ В» являются: его уменьшенное энергопотребление до 120 мА при максимальной громкости и при полном срабатывании всей шкалы светодиодов.
Подробнее…
Датчик кольцо для квазар своими руками
- Подробности
В этой статье рассмотрим как сделать датчик кольцо для металлоискателя Квазар своими руками. Данный датчик показывает хорошие характеристики и на других типах металлоискателей.
Подробнее…
Металлоискатель МалышFM с дискриминацией металлов
- Подробности
Данный металлоискатель обладает очень важной функцией, в нем есть селективность металлов. И еще одно,что его отличает от многих-он прост в сборке
Малыш FM определяет тип метала, Цветной или черный, о чем сообщает характерным звуком.
То есть на черный метал он пищит одним звуком, а на цветной другим.
Подробнее…
Катушка для металлоискателя своими руками
- Подробности
В этой статье разберем как грамотно намотать и сделать катушку для металлоискатя своими руками.
Катушка в нем должна мотаться с определенной точностью, но как же это сделать простому человеку, который ничего в этом не понимает?? На помощь нам величайшие умы создали интересную программу ( Coil32 ) у кого нет программы, качаем в конце статьи.
Подробнее…
Металлоискатель пират на микроконтроллере
- Подробности
Металлоискатель пират на микроконтроллере своими руками
В интернете,и на нашем сайте схема металлоискателя Пират получило широкое распространение, и тут выложу схему данного металлоискателя на микроконтроллере PIC12F683.Смотрим далее
Подробнее…
Металлоискатель своими руками
- Подробности
Металлоискатель своими руками
Не смотря на то что сезон поиска металлов подходит к концу, так как и погода, у кого учеба и работа препятствует этому.
В этой статье я хотел бы выложить схему металлоискателя который получил название Терминатор-3. Он оправдал себя как частой сборкой радиолюбителями, так и хорошими характеристиками поиска о чем говорится дальше в продолжении. Конструкция данного металлоискателя разработанная Ятоганом (Ятоган, форум MD4U) и Радиогубителем (Radiogubitel, форум MD4U), имеет схемотехнику схожую с приборами знаменитой фирмы Tesoro, но гораздо более проста в настройке. Толчком к распространению этой разработки послужили печатные платы (с доработками и усовершенствованиями) еще одного самодельщика – A2111105 (форум MD4U,форум Паяльник).
Подробнее…
Металлоискатель пират своими руками
- Подробности
Схема металлоискателя pirat своими руками
За окном совсем уже жара, и на обзор пишу еще одну схему металлоискателя. Как известно, пределов нет для поиска металлов как черных, так и цветных.
Фотографии и сборка принадлежит Тимофееву Алексею.
Он собрал данный металлоискатель своими руками, так же данное устройство именнуется как pirat .
Смотрим подробности.
Подробнее…
схема металлоискателя
- Подробности
схема металлоискателя
Уже немало есть схем металлоискателей на сайте, но как известно хорошего много небывает. Все больше и больше, даже начинающие люди, имеют большое желание собрать своими руками металлоискатель для поиска предметов на глубине, ктото монеты, кто гильзы и все что осталось в земле с течением истории.
И так же, как сделать металлоискатель.Смотрим и читаем. Репостим кому не трудно.
Подробнее…
Металлоискатель схема своими руками
- Подробности
Металлоискатель схема своими руками
Добрый вечер дорогие читатели. Настает время таяние снега, а с ним и новые приключения для некоторых. Поиск металлов, стариных монет, драгоценностей, цветных металлов как под снегом так и в земле. И поэтому, да, это будет еще одна схема металлоискателя которую может собрать каждый.Так же просмотреть все имеющиеся схемы металлоискателей можно набрав в поиске сайта-металлоискатель. Которые иногда так тяжело найти даже в интернете. Смотрим подробности кому интересно.
Подробнее…
Самодельный металлоискатель своими руками
- Подробности
Схема металлоискателя проста и доступна для каждого. Как пишут во всяких умных книгах, при правильном монтаже и исправных деталях работать начинает сразу.
Скоро начнется сезон,а в некоторых городах уже начался,предметы которые небыло видно зимой,станут видны после его таяния.
Представляю вашему вниманию на свет взятую из простор интернета-схема простого металлоискателя на транзисторах.
Подробнее…

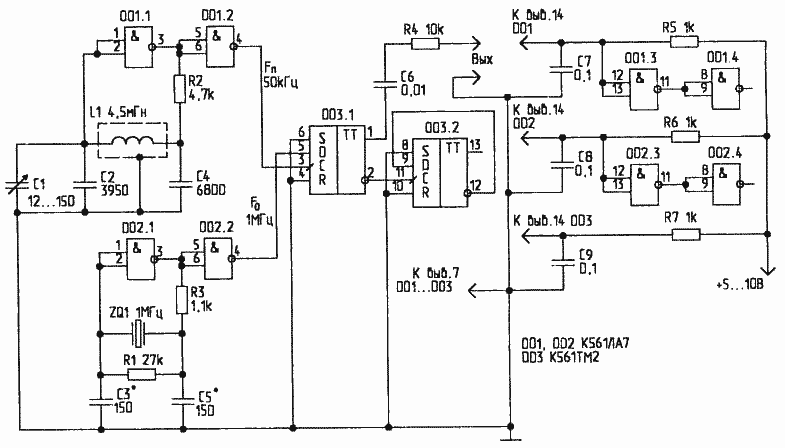

- Самодельный металлоискатель на микросхеме К176ЛА7
ПРОСТОЙ МЕТАЛЛИЧЕСКИЙ ДЕТЕКТОР С ДИСКРИМИНАЦИЕЙ
Пират и ему подобные импульсы хороши всем — высокая повторяемость, простота схемы, хорошие параметры. Но чего-то не хватает, например, различения — способности различать цветные металлы и железо. Поэтому спустя 15 лет, желая подарить своему 8-летнему сыну металлоискатель (ради приобщения к этому интереснейшему делу), он вновь собрал знаменитый «Фолькштурм-С».
Думаю, это один из самых простых МД, способный различать найденный металл, и остались самые приятные воспоминания о его сборке и эксплуатации. Схема, при кажущейся сложности, настолько проста в запуске, что без всяких проблем настраивалась все время без всяких осциллографов и прочей радиолюбительской экзотики. Я всего лишь измерил мультиметром напряжение в паре точек и общий потребляемый ток. Естественно, будут некоторые сложности с изготовлением и резонансом поисковой катушки ДД, но об этом уже написаны чуть ли не диссертации.
Схема нового металлоискателя Volksturm-SИтак, вернемся к схеме. Он был немного изменен – введена двухцветная индикация металла (железо-цветок) и улучшен УНЧ. В старой версии было с ошибкой, из-за чего не ставился точный ноль и падала общая чувствительность, а здесь проблема исправлена.
Так же есть небольшое дополнение к схеме для улучшения избирательности, но лично я его не проверял – это можно сделать в любой момент в виде небольшой вставной платки.
Плата нового металлоискателя Volksturm-S 1Далее идет печатная плата. Так же доработан в плане размещения на нем узлов цветовой и звуковой индикации, только не забудьте эмиттер Q2 и резистор 100 Ом с Q3 перенести на землю (они на минусе на плате).
Плата нового металлоискателя Volksturm-S 2Динамик здесь небольшой, низкоомный. Если ток потребления при нем большой, увеличьте значение сопротивления с 10 Ом до 40-60 Ом. Но так, чтобы звук не был совсем тихим (хотя по громкости ничего особенного, чтобы не привлекать внимание). Также подберите на светодиоды токоограничивающие резисторы, в яркий день их видно намного хуже, чем в помещении при настройке.
Настройка нового металлоискателя Фолькстурм-С
В первую очередь проверьте пол питания на делителе напряжения LM358. Если все в порядке, подать питание на УНЧ с помощью генератора и усилителя сигнала цели. Повернув ручку порога, вы увидите, как загорится тот или иной светодиод в крайних его положениях. И тембр звука меняется. А в среднем положении (улавливается довольно точно) все замолкает. Так что здесь это норма.
Теперь генератор с катушками. Ставим любой часовой кварц и с удовлетворением слушаем писк 8 кГц на резисторе R23 или эмиттерах транзисторов Q3, Q4. Намотали, настроили, смешали, залили катушки в корпус (для этого взял круглую пластиковую подставку от ЭЛТ-монитора).
Все полностью подключил и проверил на столе как тут работает. А МД работает так: реакция идет на ДВИЖУЩИЙСЯ металл, так что даже поставив его на железобетонный пол, особых проблем не возникнет. Катушка не будет «видеть» тот якорь, только металлические вещи, которыми вы машете перед неподвижной катушкой.
Машем алюминием – там свечение красного светодиода и звук одной клавиши, машем железом – мигает синий светодиод и звук другой, с воем как бы. В целом металл отличить можно без проблем.
Сборка металлоискателя в кейсе
Ну и последний этап установка настроенного прибора в подходящий кейс. Для него я взял алюминиевый бокс (как раз экранирование будет для платы) от внешнего старого HDD. Он немного великоват по размеру, но будет как задел для возможных доработок в будущем.
На передней панели расположены 2 светодиода, отверстие динамика и регулятор чутья с порогом, совмещенный с выключателем питания.
Кстати, о еде. Volksturm-S в тишине потребляет около 30 мА, поэтому с установленными 3 батареями 18650 вы можете буквально ходить с ним несколько дней. Как это удобно по сравнению с фирменными, например, Garrett 250, где за пару часов приземлилось 8 АА!
Батарейки устанавливаются в общий держатель, вынутый из корпуса. На задней панели металлоискателя есть 2 разъема RCA для катушек.
Причем наблюдается интересный эффект: при обратном подключении пропадает дискриминация. Наверное, чтобы этого избежать, стоит использовать какой-нибудь одинарный двойной коннектор — вы сами что-нибудь там придумаете.
Штанга представляет собой обычную пластиковую водопроводную трубу 500 мм, к ней с помощью хомута крепится корпус платы металлоискателя и внутри проходит кабель от поисковой катушки.
Вот и все. По сравнению с другими подобными устройствами средней сложности Фолькштурм-С запускается с одного витка (с резистором), поэтому я в очередной раз собрал именно его, а не какие-либо другие. А если вы уже переросли простые схемы — сделайте Фолькшурм, который хоть и уступает Квазарам и Фортунам по чувствительности, но собрать и настроить самостоятельно гораздо проще!
Видео работы МД
DIY чувствительный металлоискатель Arduino IB
Этот детектор может обнаружить мелкую монету на расстоянии 20 см и более, жесткий диск на расстоянии 40 см и крупный металлический предмет на расстоянии более 80 см в воздухе.
Детали
Металлоискатель — это прибор, определяющий наличие поблизости металла. На этот раз я покажу вам, как сделать очень чувствительный, но простой в сборке металлоискатель типа «Inductoion Balance», сделанный с помощью микроконтроллера Arduino и нескольких других компонентов.
Принцип индукционного баланса использует две катушки, расположенные таким образом, что между ними практически нет индуктивного навода. Модулированный сигнал подается на один. Когда металл приближается, электромагнитное поле возмущается, и другая катушка улавливает значительно более высокий сигнал.
В нескольких моих предыдущих видеороликах вы можете увидеть изготовление различных типов металлодетекторов. По возможностям обнаружения этот детектор является самым чувствительным, но также большим преимуществом является то, что он является автономным прибором и не использует смартфон, как один из предыдущих, который имеет наиболее близкую к этому чувствительность. Конструкция действительно проста благодаря микроконтроллеру, а также модулю усиления слабого сигнала с микросхемой LM358, который можно заказать менее чем за пятьдесят центов. Однако для тех, кто не может приобрести этот модуль, я также представил принципиальную схему, на которой усиление выполнено с помощью двух стандартных транзисторов NPN, при этом чувствительность устройства такая же, как и в предыдущем случае.
Принцип работы следующий: Arduino формирует сигнал на выводе 8, который затем усиливается MOSFET-транзистором и подается на катушку передатчика. Затем сигнал катушки Receiver усиливается модулем LM358 (или двумя транзисторами во втором варианте) и подается на аналоговый вход A0. У нас также есть два потенциометра на аналоговых входах, которые регулируют порог реакции и, следовательно, чувствительность прибора. Зуммер и светодиод служат звуковой и визуальной индикацией при обнаружении металлического предмета.
Как я упоминал ранее, устройство относительно простое в сборке и состоит из нескольких компонентов:
– микроконтроллер Arduino nano
– модуль усилителя слабого сигнала LM358
– транзистор Power MOSFET (в моем случае STP65NF06, но вы можете использовать любой например, IRF630)
– Два потенциометра 10 кОм
– Зуммер
– Светодиод
– и поисковые катушки в форме двойной буквы D с соответствующими конденсаторами, в данном случае 1 мкФ. 92 (32 s.w.g.) эмалированной медной проволоки, намотанной в кольцо диаметром 15 см. Затем они сгибаются в форме буквы D. Проволока должна быть намотана близко друг к другу и хорошо скручена и заклеена лентой, чтобы она не склеивалась при извлечении из формирователя. Таких катушек требуется две, и обе одинаковые. Подробнее о том, как наматывать катушки, вы узнаете из моих предыдущих видео. Чувствительность детектора во многом зависит от катушек и особенно от их размещения. Установка их в идеальное положение требует много терпения и времени, но это самое большое удовольствие в создании устройства, особенно когда мы добиваемся наилучшей производительности.
Сначала нам нужно слегка зафиксировать две катушки в форме, как вы видите на видео. Оба потенциометра должны быть около среднего положения, включите детектор и осторожно переместите катушки в положение, при котором звук будет потерян. Затем перемещаем потенциометры в положение до появления звука. Сейчас мы тестируем операцию с более крупным металлическим объектом. Эту процедуру нужно повторить много раз, пока не получим наибольшую чувствительность.
