Узнаем как изготовить металлоискатель своими руками из доступных материалов

В жизни часто возникают ситуации, когда требуется обнаружение предметов из токопроводящих материалов в диэлектрической среде. Состояние выпускаемой промышленностью элементной базы таково, что возможно создание приборов небольшого веса и габаритов. Ответ на вопрос о том, как сделать металлоискатель своими руками, и возможно ли это в домашних условиях, содержится в специальной литературе.

Этот прибор позволяет выявить металл в таких средах, как вода, грунт, камень, древесина и живые ткани. Металлоискатели используются в таможенном и военном деле, а также в археологии и при поиске кладов и тайников. Чтобы получить точный ответ на вопрос о том, как сделать металлоискатель своими руками, необходимо понять физические принципы, лежащие в основе его работы.

Виды металлоискателей

На практике используются разные способы обнаружения металлов и, соответственно, они различаются по принципу действия. Основные виды приборов:

1. Приемо-передающая система состоит из двух изолированных катушек, одна из которых излучает, а другая воспринимает отраженный сигнал.

2. Индукционная схема имеет только одну катушку, которая является одновременно и излучателем, и приемником. Отраженный сигнал определяется селективным способом.

3. Частотные системы основаны на изменении эталонного сигнала при поднесении контура к искомому .

4. Импульсный металлодетектор возбуждает в сокрытых металлах вихревые токи, определяет электромагнитное поле, возникающее в результате такого воздействия.

Для того чтобы сделать металлоискатель своими руками, схема его должна быть достаточно простой. Для реализации замысла потребуются материалы, инструменты и навыки сборки электронных схем.

Изготовление устройства собственными силами

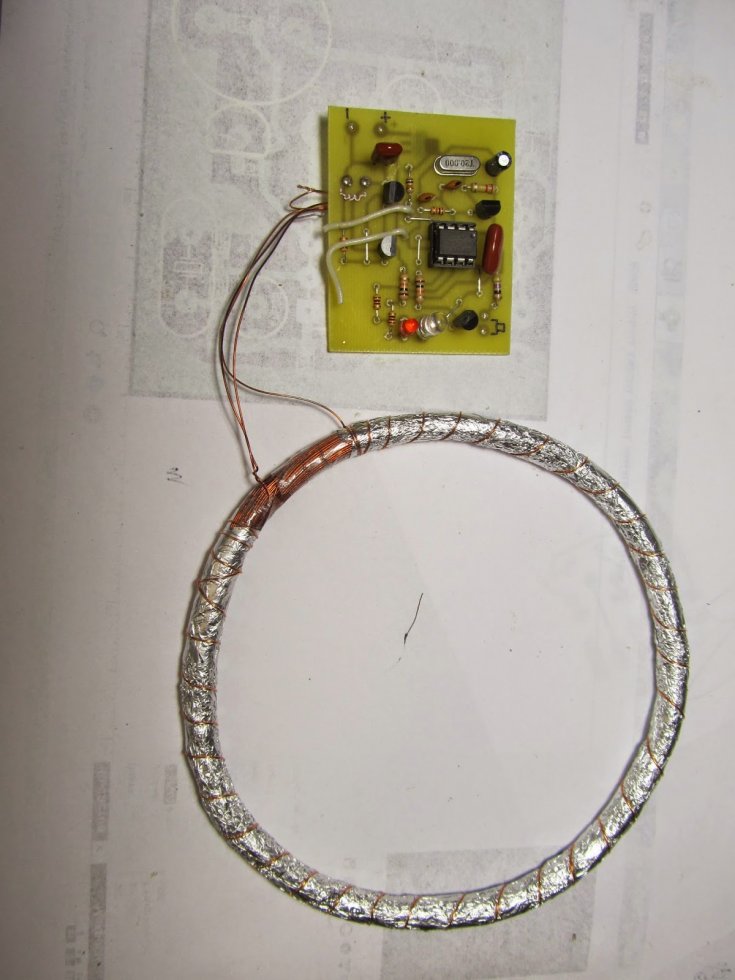

Простой металлоискатель своими руками собирается из доступных и недорогих радиодеталей. Датчик (или поисковая катушка) устанавливается на длинной штанге из диэлектрического материала. Преимущественно для этого используются полимерная труба для водопровода соответствующего диметра. Катушку необходимо надежно экранировать от воздействия внешнего электромагнитного поля.

Как сделать металлоискатель своими руками надежным и работоспособным? Необходимо подобрать поисковый генератор. В устройствах используются разные схемы, однако самой эффективной специалисты признают систему с контроллером, рабочая частота которого автоматически корректируется. Такой прибор позволяет точно определять не только наличие металлов, но и их магнитную или немагнитную природу.

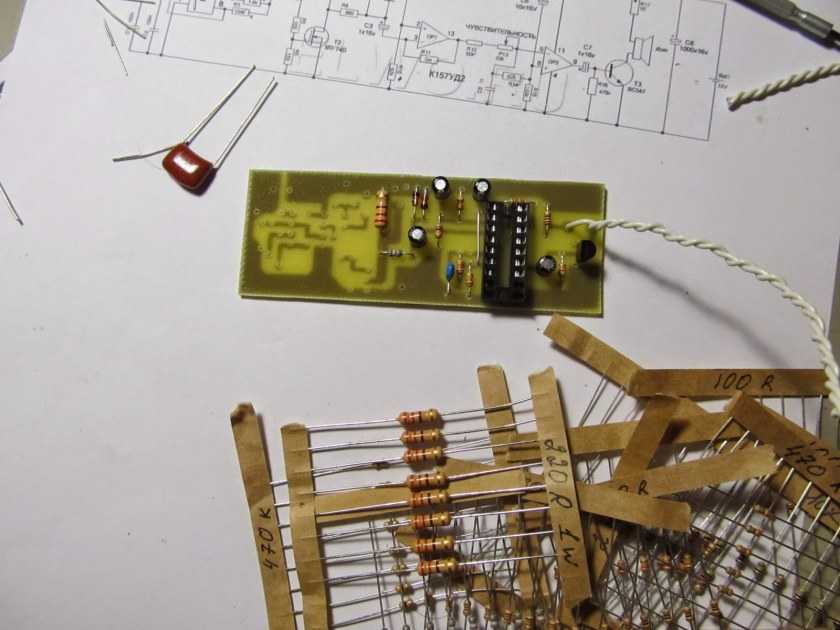

Определится с тем, как сделать металлоискатель своими руками, поможет специальная литература по радиотехнике. В процессе сборке электронных схем понадобится навык работы с паяльником. Генератор заключается в водонепроницаемый корпус из диэлектрических материалов, что позволит его использовать для работы вне помещений. Практика показывает, что применение металлодетекторов существенно повышает результативность поисковой работы.

Как из обычного мультиметра сделать металлоискатель | Сделай Сам – Своими Руками

06.11.2021

По сути, принцип работы классического металлоискателя прост: он заключается в отслеживании изменений в поисковой катушке. Для этих целей также можно использовать обычный китайский мультиметр.

Данный самодельный металлоискатель способен обнаруживать средние и большие металлические предметы из черных металлов на небольшом расстоянии.

Понадобится

• Труба ПВХ 0,5 дюйма в диаметре.
• Соединитель под 45 градусов.
• Проволока 0,3 – 0,7 мм.
• Кусок фанеры.

Мультиметры на АлиЭкспресс со скидкой – http://alii.pub/62t1zq

Изготовление простого металлоискателя на базе мультиметра

Из трубы ПВХ необходимо склеить поисковую штангу. Примерно 70 см большое колено и 20 см малое, соединены соединителем.

Для изготовления катушки необходим вбить в фанеру 2 гвоздя на удалении 20-30 см.

Наматываем на эти гвозди 150 витков провода.

Снимаем обмотку, формируем кольцо. Фиксируем катушку отрезком того же провода. Оголяем провода для подключения.

Подключаем к мультиметру, выставленному на измерение низкого сопротивления «200 Ом».

Проверим работу. Возьмем любой металлический предмет и проведем им возле катушки.

Показания меняются, а следовательно металлоискатель работает.

В конце штаги сделаем пропил.

Закрепим катушку скотчем. Щупы тестера зафиксируем резинкой.

Ближе к началу в штанге сделаем отверстие. Из фанеры выпилим стойку под мультиметр.

Установим стойку в отверстие. Нанесем горячий клей и приклеим мультиметр.

Металлоискатель готов к работе.

Принцип работы и проверка в действии

Черный металл, в любом случае, имеет небольшую намагниченность и обладаем незначительном магнитным полем. Если проводить рядом с ним катушку, то в ней возникает ЭДС, которое в свою очередь отражается на показаниях.

Производим поиск, водя катушку непрерывно. Как только показания начнут меняться, следовательно найдет металлический предмет.

Чтобы «видеть» результат, нужно постоянно водить катушку. Стоит только остановить движение, как показания перестают меняться.

Совет: если у вас более функциональная модель мультиметра, и в ней имеется функция измерения индуктивности, то переключите тестер на нее. В результате чего чувствительность прибора повысится и помимо черных металлов можно будет искать цветные металлы. Так как тестер будет следить за индуктивностью катушки, а не за ее сопротивлением.

Смотрите видео

Как обычным мультиметром измерить ток до 1000 А – https://sdelaysam-svoimirukami.ru/8237-kak-obychnym-multimetrom-izmerit-tok-do-100-a-ili-dazhe-do-1000-a.html

Поделиться в социальных сетях

Вам может понравиться

Металлоискатель, набор для самостоятельной сборки | Без ума от науки

Перейти в конец галереи изображений

Перейти к началу галереи изображений

Соберите свой собственный ручной металлоискатель и отправляйтесь на поиски спрятанного металла с помощью этого набора! 19 деревянных и электронных деталей соединяются без клея.

или 4 беспроцентных платежа по 7,11$

Детали

Соберите свой собственный ручной металлоискатель и отправляйтесь на поиски спрятанного металла с помощью этого набора! 19 деревянных и электронных деталей соединяются без клея. Все, что вам нужно будет добавить, это батарейки. Когда он будет готов к работе, он будет издавать шум, когда находится рядом с любыми металлами. Идеальный подарок для начинающих охотников за сокровищами или инженеров!

Сделайте металлоискатель, который действительно поможет найти сокровища на собственном заднем дворе.

Металлоискатели обычно представляют собой ручные устройства, которые полезны для обнаружения скрытых металлических предметов или предметов, содержащих металл под землей. Состоит из сенсорного зонда, который проносится по обыскиваемой области, и при обнаружении подается звуковой сигнал, чтобы предупредить пользователя о спрятанном предмете. Некоторые металлоискатели будут иметь индикатор со стрелкой, которая будет двигаться, сообщая о захватывающем открытии вместо звука.
Другие металлодетекторы можно увидеть в таких местах, как аэропорт, тюрьмы и здания суда. Вертикальная, стационарная проходная версия металлодетектора позволяет сотрудникам следить за посетителями, когда они входят в эти места, и предотвращать проникновение любых металлических предметов, которые могут быть небезопасными или неуместными. Металлоискатели

работают за счет использования магнитного поля, создаваемого генератором, который вырабатывает переменный ток через катушку. Он чувствует металлический объект, когда объект создает вихревые токи, а затем создает собственное магнитное поле. Вторичная катушка, действующая как магнитометр, позволит обнаружить изменение магнитного поля. Промышленные металлоискатели были разработаны в 1960-х годов и в основном использовались для разведки полезных ископаемых. Большинству из нас знаком образ старателя с ручным металлоискателем. Другими важными областями применения металлодетекторов являются обнаружение наземных мин в строительстве для обнаружения стальной арматуры и труб, а также археология.

* Требуется 2 батарейки АА и отвертка



Возраст: 8+

Что вы получаете

Набор из 19 предметов, включающий деревянные детали, батарейный блок, медную катушку и крепеж для сборки металлоискателя, а также иллюстрированные инструкции. .

Преподавание

• Геология

*ОПАСНОСТЬ УДУШЬЯ: Содержит мелкие детали. Не для детей младше 3 лет.

Дополнительная информация

Дополнительная информация

Длина (см)	25
Ширина (см)	6
Рост (см)	28
Возрастная группа	9-10 лет, 11-12 лет, 12+ лет

отзывов

Напишите свой отзыв

Вы пишете отзыв: Металлоискатель, набор для самостоятельной сборки
Ваша оценка

Качество

1 звезда 2 звезды 3 звезды 4 звезды 5 звезд

Значение

1 звезда 2 звезды 3 звезды 4 звезды 5 звезд

Цена

1 звезда 2 звезды 3 звезды 4 звезды 5 звезд

Рейтинг

1 звезда 2 звезды 3 звезды 4 звезды 5 звезд

Псевдоним

Резюме

Обзор

DIY чувствительный металлоискатель Arduino IB

Этот детектор может обнаружить мелкую монету на расстоянии 20 см и более, жесткий диск на расстоянии 40 см и крупный металлический предмет на расстоянии более 80 см в воздухе.

Детали

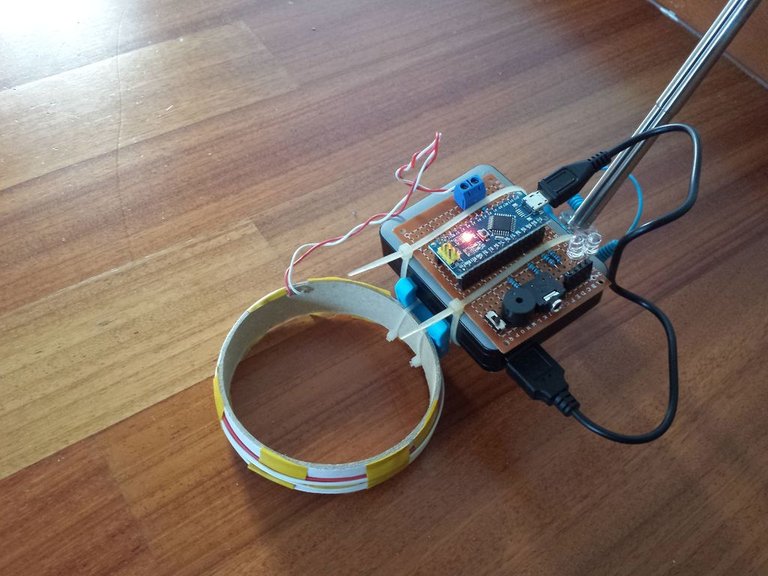

   Металлоискатель — это прибор, определяющий наличие поблизости металла. На этот раз я покажу вам, как сделать очень чувствительный, но простой в сборке металлоискатель типа «Inductoion Balance», сделанный с помощью микроконтроллера Arduino и нескольких других компонентов.

Принцип индукционного баланса использует две катушки, расположенные таким образом, что между ними практически нет индуктивного навода. Модулированный сигнал подается на один. Когда металл приближается, электромагнитное поле возмущается, и другая катушка улавливает значительно более высокий сигнал.
  В нескольких моих предыдущих видеороликах вы можете увидеть изготовление различных типов металлодетекторов. По возможностям обнаружения этот детектор является самым чувствительным, но также большим преимуществом является то, что он является автономным прибором и не использует смартфон, как один из предыдущих, который имеет наиболее близкую к этому чувствительность.

Конструкция действительно проста благодаря микроконтроллеру, а также модулю усиления слабого сигнала с микросхемой LM358, который можно заказать менее чем за пятьдесят центов. Однако для тех, кто не может приобрести этот модуль, я также представил принципиальную схему, на которой усиление выполнено с помощью двух стандартных транзисторов NPN, при этом чувствительность устройства такая же, как и в предыдущем случае.
   Принцип работы следующий: Arduino формирует сигнал на выводе 8, который затем усиливается MOSFET-транзистором и подается на катушку передатчика. Затем сигнал катушки Receiver усиливается модулем LM358 (или двумя транзисторами во втором варианте) и подается на аналоговый вход A0. У нас также есть два потенциометра на аналоговых входах, которые регулируют порог реакции и, следовательно, чувствительность прибора. Зуммер и светодиод служат звуковой и визуальной индикацией при обнаружении металлического предмета.

    Как я упоминал ранее, устройство относительно простое в сборке и состоит из нескольких компонентов:
      – микроконтроллер Arduino nano
      – модуль усилителя слабого сигнала LM358
      – транзистор Power MOSFET (в моем случае STP65NF06, но вы можете использовать любой например, IRF630)
      – Два потенциометра 10 кОм
      – Зуммер
      – Светодиод
      – Поисковые катушки в форме двойной буквы D с соответствующими конденсаторами, в данном случае 1 мкФ. 92 (32 s.w.g.) эмалированной медной проволоки, намотанной в кольцо диаметром 15 см. Затем они сгибаются в форме буквы D. Проволока должна быть намотана близко друг к другу и хорошо скручена и заклеена лентой, чтобы она не склеивалась при извлечении из формирователя. Таких катушек требуется две, и обе одинаковые. Подробнее о том, как наматывать катушки, вы узнаете из моих предыдущих видео. Чувствительность детектора во многом зависит от катушек и особенно от их размещения. Установка их в идеальное положение требует много терпения и времени, но это самое большое удовольствие в создании устройства, особенно когда мы добиваемся наилучшей производительности.

   Сначала нам нужно слегка зафиксировать две катушки в форме, как вы видите на видео. Оба потенциометра должны быть около среднего положения, включите детектор и осторожно переместите катушки в положение, при котором звук будет потерян. Затем перемещаем потенциометры в положение до появления звука. Сейчас мы тестируем операцию с более крупным металлическим объектом.
