Простой и чувствительный металлоискатель на двух осцилляторах
Простой и чувствительный металлоискатель на двух осцилляторах
Рассмотрим, как можно сделать простой и довольно мощный металлоискатель на основе двух взаимосвязанных осцилляторов. Один осциллятор в такой схеме будет являться фиксированным, а другой будет от него зависим и его частота будет меняться в зависимости от того, есть поблизости металлические предметы или нет. В связи с тем, что частота биений осцилляторов составляет менее 100 кГц, эти биения можно услышать в наушниках или динамике. Соответственно если под катушкой будет металлический предмет, звук будет меняться.

Все типы металлов по разному меняют частоту, они могут ее поднимать или опускать.

Материалы и инструменты для самоделки:
- односторонняя медная многослойная печатная плата размерами 114,3 мм х 155,6 мм;
- пять конденсаторов 0.1μF;
- пять конденсаторов 0.01μF;
- два электролитических конденсатора 220μF;
- провод типа ПЭЛ диаметром 0.4 мм;
- разъем под наушники и наушники;

- батарея на 9В;
- разъем для установки батареи;
- переключатель;
- шесть транзисторов типа NPN, 2N3904;
- провод типа 22 AWG или сечением — 0,3250 мм2 для подключения датчика;
- проводной динамик;
- небольшой динамик 8 Ом;
- резьбовая ПВХ труба диаметром 1/2;
- деревянный дюбель размером 1/4;
- деревянный дюбель 3/4′;
- деревянный дюбель 1/2′;
- эпоксидка;
- фанера 1/4′;
- столярный клей.

Из инструментов:
- сверло размера 3/4″ для резки отверстий;
- дрель со сверлами;
- электрический утюг;
- ножовка;
- лазерный принтер;
- осциллограф или мультиметер с частотомером;
- наждачка и другое.

Процесс изготовления металлоискателя:

Шаг первый. Изготавливаем печатную плату

Первым делом нужно будет скачать дизайн платы:

dizajn-platy-metalloiskatelya.pdf [31.35 Kb] (скачиваний: 581)
Посмотреть онлайн файл: dizajn-platy-metalloiskatelya.pdf

Далее плату нужно распечатать и протравить на медной плате. Автор для таких целей использовал лазерный принтер, где затем тонер переводится на плату с помощью утюга. В итоге тонер при травлении работает как маска, защищая дорожки металла.

Простой и чувствительный металлоискатель на двух осцилляторах
Простой и чувствительный металлоискатель на двух осцилляторах
Шаг второй. Сборка. Установка транзисторов и электролитических конденсаторов
Автор начал сборку схемы с установки транзисторов и электролитических конденсаторов. Сперва нужно припаять шесть NPN транзисторов. Тут важно не перепутать и проследить, чтобы ножки транзистора были на своих местах. Базовая ножка находится почти всегда посередине. Впоследствии нужно припаять два конденсатора электролитического типа емкостью в 220μF.
Простой и чувствительный металлоискатель на двух осцилляторах
Простой и чувствительный металлоискатель на двух осцилляторах

Шаг третий. Полиэфирные конденсаторы и резисторы

На следующем шаге идет установка резисторов и полиэфирных конденсаторов. Всего нужно впаять пять полиэфирных конденсаторов емкостью 0.1μF в местах, указанных на картинке. Потом можно впаять еще 5 конденсаторов емкостью 0.01μF. В связи с тем, что полиэфирные конденсаторы не имеют полярности, их можно впаивать как угодно.

Ну и в заключении этого шага нужно впаять шесть резисторов по 10 кОм. Такой резистор имеет цветовую маркировку - коричневый, черный, оранжевый, золотой.


Шаг четвертый. Завершающий этап сборки схемы
Наполнение схемы электронными элементами подходит к завершению. На этом этапе нужно установить один резистор на 2.2 мОм (маркировка - красный, красный, зеленый, золотой) и два на 39 кОм (маркировка - оранжевый, белый, оранжевый, золотой). Ну а теперь осталось впаять последний резистор на 1 кОм, он имеет маркировку - коричневый, черный, красный, золото.
Простой и чувствительный металлоискатель на двух осцилляторах
Простой и чувствительный металлоискатель на двух осцилляторах

В заключении сборки платы к ней припаиваются все необходимые провода. Для простоты лучше всего использовать провода разного цвета. Для питания использовалась пара красный/черный, для аудио-выхода пара зеленого цвета, для эталонной катушки черные, а для катушки-детектора желтые.
Простой и чувствительный металлоискатель на двух осцилляторах

Шаг пятый. Собираем катушки

Передающая
Всего катушки в металлоискателе две, начать сборку нужно с эталонной катушки. Для этих целей понадобится провод толщиной 0.4 мм. Для основы понадобится кусок дюбеля около 13 мм в диаметре и 50 мм в длину. В дюбеле нужно будет проделать три отверстия, одно во всю длину, а два другие по краям поперек. Через эти отверстия будет проходить провод.


Теперь можно наматывать провод. Его нужно намотать столько, сколько влезет на дюбель в один слой. На каждом конце нужно оставить запас древесины по 3-4 мм. По мнению автора, правильно намотать провод, оборачивая его вокруг дюбеля, не выйдет. Нужно держать провод в руке, а дюбель вращать, так провод максимально ровно ляжет на дюбель.

Каждый провод нужно будет протянуть через перпендикулярное отверстие, а затем один из концов через внутреннее продольное. Когда катушка будет полностью намотана, обмотку нужно зафиксировать изолентой.

Также важно не забыть, что провод покрыт лаком и это покрытие нужно снять перед дальнейшей сборкой. Его можно обжечь или счистить наждачкой.

Приемная
Для поисковой катушки будет нужна фанера толщиной 6-7 мм, из такой фанеры делается основа, корпус для будущей катушки. Изготовив основу, нужно намотать в паз 10 витков провода сечением 0.4 мм. У автора диаметр катушки составляет 152 мм.

Рукоятку к держателю нужно крепить деревом или другими материалами не из металла, иначе металодетектор будет все время показывать наличие металла.


Завершающий этап. Настройка
В завершении металлоискатель нужно настроить. Суть настройки заключается в том, чтобы достичь на эталонной катушке частоты не более 100 кГц. Автор для таких целей использовал осциллограф. Но если такового нет, то подойдет мультиметр с функцией определения частоты.
Чтобы повысить частоту катушки и уменьшить индуктивность, катушка укорачивается. У автора частоты 100 кГц удалось достичь при длине катушку 31 мм.
Простой и чувствительный металлоискатель на двух осцилляторах
Простой и чувствительный металлоискатель на двух осцилляторах
Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
Простой чувствительный металлоискатель | Полезное своими руками

Металл под землей и в пресноводных водоемах, в перекрытиях зданий и в толще бетона, поможет обнаружить специализированный электронный прибор — металлоискатель.

Несложную схему по силам собрать своими руками практически любому, кто хоть раз держал в руках паяльник. Вот как она работает:


Рис.1 Структурная схема металлоискателя.


Эталонный генератор ЭГ вырабатывает синусоидальное напряжение частотой 50 кГц. Контурная катушка, определяющая частоту генерации, является датчиком Д прибора. Сигнал синусоидальной формы через разделительный конденсатор Ср поступает на кварцевый фильтр КФ.

Если частота генератора и собственная резонансная частота КФ совпадают, сигнал попадает на пороговое устройство ПУ. Оно регистрирует переменное напряжение на входе, выделяет из него постоянную составляющую и подает ее на стрелочный индикатор И.

Приближение к металлическому предмету вызывает изменение частоты ЭГ. Поскольку она теперь отличается от резонансной частоты КФ, напряжение на входе ПУ уменьшается, и стрелка отклоняется к началу шкалы на угол, пропорциональный габаритам предмета и обратно пропорционально расстоянию до него.

У нашего металлоискателя есть особенность - пороговое устройство, благодаря которому чувствительность схемы резко повышается. Вот как оно действует.


Рис.2 Форма сигнала на входе и выходе порогового устройства.


Синусоидальный сигнал, поступающий на вход ПУ, ограничивается снизу (рис. 2), и на индикаторе появляются импульсы напряжения:

Ин = Ио - Ип ,

где Ио—уровень входного сигнала в состоянии покоя, Ип — задаваемое напряжение порога.

Чувствительность прибора выражается отношением:

s=DИ / Ии = DИ / (Ио-Ии),

где DИ — изменение синусоидального напряжения при расстройке ЭГ, зависящее от размеров предмета и расстояния до него. Фактически s показывает, на какую величину отклоняется стрелка индикатора при расстройке датчика-контура.

Следовательно, подбирая величину Ип, можно добиться максимального отклонения стрелки прибора при сколь угодно малом изменении Ио. Но в реальных устройствах приходится учитывать нестабильность элементов схемы и частоты эталонного генератора.

ПРИНЦИПИАЛЬНАЯ СХЕМА

Эталонный генератор собран по схеме емкостной трехточки на транзисторе T1 (рис. 3). Контурная катушка L1 является датчиком прибора. Конденсаторы С3 — С6 предназначены для настройки генератора на частоту 50 кГц.

Рис.3 Принципиальная схема металлоискателя.


Через разделительный конденсатор С7 синусоидальное напряжение с генератора поступает на кварцевый фильтр. Емкость С7 выбрана небольшой — 5 пФ. Тем самым влияние последующих каскадов на работу генератора практически исключено.

Пороговое устройство собрано на полевом транзисторе Т2. Напряжение порога Ип задается делителем R5 — R7.

Конденсатор С8 сглаживает пульсации на индикаторе ИП1. Фильтр R4, С1 осуществляет развязку по переменному току между пороговым и задающим генераторами.

КОНСТРУКЦИЯ

Прибор из двух блоков: измерительного (с датчиком) и питания. Первый включает в себя монтажную плату, индикатор, органы управления и регулировки. Датчик — жесткий кольцевой каркас, выполненный из оргстекла, на котором намотано 65 витков прохода ПЭЛ 0,2. Обмотка заключена в экран из алюминиевой фольги и залита эпоксидной смолой. Датчик связан с измерительным блоком коаксиальным кабелем РК-75.

Блок питания содержит пять серебряно-цинковых аккумуляторов. Напряжение каждого элемента 1,25В, емкость 2А-ч. Особое внимание нужно уделить рамке металлоискателя. Она должна иметь небольшой вес, быть жесткой и упругой. Иначе даже при легких ударах, неизбежных при работе с прибором в полевых условиях, частота генератора «уходит» — металлоискатель расстраивается.

Основанием рамки служит кольцевой каркас из оргстекла или полистирола d=300 мм. Обмотку экранируют алюминиевой фольгой толщиной 0,05 мм. Но соединять между собой концы экрана нельзя (образуется короткозамкнутый виток).

Выводы обмотки подключают к кабелю РК-75 длиной 0,3—1 м (с оплеткой кабеля соединяют также и экран катушки). Это место заливают эпоксидной смолой. Соединение датчика с блоком электроники неразъемное.

Металлоискатель имеет высокую чувствительность. Стрелка индикатора отклоняется на одно деление, когда рамка прибора приближается к диску d=13 см на расстояние 80 см.

Прибор практически одинаково реагирует на любой металл. Так, например, стальной, алюминиевый и латунный диски дают на равных расстояниях одинаковые отклонения стрелки. Они не зависят и от того, сплошной предмет или пустотелый.

При работе с металлоискателем необходимо учитывать фоновые помехи. Песчаный и торфяной грунты, чернозем, дерево, вода фонового сигнала не дают. Поэтому прибор хорошо действует в пресных водоемах, в деревянных зданиях и на не каменистых почвах. Сильный фон дает кирпич (обожженная глина обладает магнитными свойствами) и некоторые минералы.

На показания прибора влияют и изменения температуры. Поэтому рамку лучше поместить в футляр из теплоизолятора, например пенопласта.

Для работы под водой металлоискатель сначала надо подержать 10—15 минут в воде и после этого настроить.

На земле поиски лучше проводить в пасмурную погоду или вечером, чтобы избежать попадания на прибор прямых солнечных лучей.

Содержание

Очень чувствительный металлоискатель

Очень чувствительный металлоискатель Схема этого металлоискателя "пришла" сюда из зарубежного источника и в большей мере является моим переводом на русский, хотя кое что я таки добавил от себя.

Этот металлоискатель построен на принципах биений, а именно: передающая катушка (индуктивность) излучает определенную частоту, а приемная ее принимает, далее все как в приемнике телеграфных сигналов - излучаемая частота подмешивается к принимаемой в противофазе и если изменений нет, то на выходе тишина, если есть (а изменится частота может если вблизи катушек будет находится проводящий предмет (металл)), то на выходе мы услышим сигнал.
Теперь самое интересное, разная частота по разному изменяется от присутствия различных металлов, и частота меняется по разному (% изменения) в зависимости от того какой метал находится вблизи катушек, значит мы услышим разный тон в зависимости от того, какой металл мы нашли. Другими словами по тону можно определить вид металла (золото, серебро, железо и т.д.) который находиться вблизи "прибора".

Всю теорию я постараюсь описать как можно доступнее (конечно с моей точки зрения, но если кому-то что будет не ясно, задавайте вопросы в комментариях - если смогу , с радостью отвечу) я распишу в конце этой статьи, просто что бы те кто уже в курсе не умерли со скуки.

Чувствительность этого металлоискателя действительно очень высока, к стати есть очень хорошая разработка наших товарищей на этом же принципе, называется этот металлодетектор "Кощей", и его схема пользуется заслуженной популярностью!

Очень чувствительный металлоискатель

Описание работы:

Транзистор NPN TR1 это тот самый генератор, в коллекторную цепь которого в качестве нагрузки включена излучающая катушка (1-2). При значениях, выбранных для C1 и C2, катушка должна излучать 5500 Гц и генерировать сигнал с амплитудой около 10 мВ. Частота не является особо критичной, и поэтому, если она находится в пределах от 5300 до 5700 Гц, из-за допустимого отклонения конденсаторов и намоточных данных катушки, то чувствительность металлоискателя не будут отличатся или будут , но настолько незначительно, что на это не стоит обращать особого внимания.
Сигнал который излучает передающая катушка (1-2) принимается приемной катушкой, которая состоит из 2-х частей намотанных относительно друг друга в противофазе, и слабый сигнал, присутствующий на входе, около 0,004 мВ, когда на поле не воздействует какой-либо металлический объект, подается на вход инвертора первого операционного усилителя IC2-A. Этот операционный усилитель усиливает сигнал в 22 раза, и поэтому имеется выходной сигнал 0,09 В. C10 передает этот сигнал на инвертирующие входы двух операционных усилителей IC2-B и IC4-A. Первый операционный усилитель IC2-B усиливает сигнал примерно в 4,5 раза, но с инверсией фазы 360 °. Эти сигналы, сдвинутые по фазе на 180 ° и 360 °, подаются на входы электронного "переключателя" IC5-A, действуя как двухдиодный детектор и, следовательно, Чем ближе вы подходите к металлическому предмету - тем больше амплитуда полуположительных волн, выходящих из электронного "детектора" IC5-A, увеличивается. Эти полуволны, отфильтрованные по R22 и C16, позволяют нам получить напряжение постоянного тока, которое, подаваемое на неинвертирующий вход операционного усилителя IC4-B, усиливается в 100 раз. Если мы повернем ручку потенциометра R33 уменьшив сопротивление относительно выхода операционного усилителя IC4-B, мы получим максимальную чувствительность, относительно R32 - минимальную. Напряжение, снятое с потенциометра R33, подается на неинвертирующий вход операционного усилителя IC6-B и подается на его выход для подачи на электронный "детектор" IC5-C. Этот "детектор", открывающийся и закрывающийся с частотой 550 Гц, генерирует модулированную "несущую" (если это можно так назвать;-)), которая, усиленная TR2, TR3 и TR4, попадает на динамик или наушники. Чем выше напряжение на выходе операционного усилителя IC6-B, тем выше частота тона. Последний операционный усилитель IC7 в правом нижнем углу электрической схемы служит для уравновешивания выходного сигнала, что-то вроде АРУ, чтобы отстроится от сигнала в отсутствии металлического предмета. Переменный резистор R27 необходим, чтобы полностью отстроится от НЧ биений, которые возникают в системе в отсутствие металлического предмета, когда ползунок потенциометра R33 чувствительности повернут на максимум. Зная, что во многих местах в земле содержится металлосодержащая пыль, в схему добавлена кнопка P1, чтобы автоматически исправить небольшие дисбалансы, которые могут возникнуть при исследовании местности такого типа с металлоискателем, настроенным на максимальную чувствительность.
На правой странице принципиальной схемы находится операционный усилитель IC6-A, который используется только для создания искусственной земли 6 В. Частота 5500 Гц, снимаемя с IC3 4017 подается на неинвертирующий вход операционного усилителя IC1-A через потенциометр R10, установленный в качестве балансира сигнала. Оптимальная точка установки ручки этого потенциометра не может быть установлена ​​априори, т.е он постоянно нуждается в подстройке. Это делается для того, чтобы не сделать металлодетектор достаточно "тупым", а именно, что бы не пропустить даже при максимальной чувствительности предметы на небольших глубинах. От операционного усилителя IC1-A сигнал передается на инвертирующий вход второго операционного усилителя IC1-B, который преобразует его из синусоидальной волны в прямоугольную. Этот сигнал подается на управляющий вывод электронного детектора IC5-A и на входной вывод 14 операционного усилителя IC3 4017.
Этот металлоискатель не имеет индикатора, потому что, помимо того, что он усложнил бы схему, его присутствие сыграло бы плохую роль в отношении чувствительности устройства (если использовать стрелочный индикатор, он имеет магнитную отклоняющую систему), но ничто не мешает усовершенствовать прибор введением светодиодного или другого подобного индикатора. Хотя ориентация на слух возможно действительно самодостаточна.
Питается все это устройство от двух батарей 9В 6F22 типа "Крона".


Список компонентов

Резисторы:
R1 = 2,2 кОм
R2 = 10 кОм
R3 = 5,6 кОм
R4 = 10 кОм
R5 = 12 кОм
R6 = 4,7 кОм
R7 = 27 кОм
R8 = 10 кОм
R9 = 100 кОм
R10 = 1 МОм переменный
R11 = 100 кОм
R12 = 100 кОм
R13 = 10 кОм
R14 = 22 кОм
R15 = 100 кОм
R16 = 10 кОм
R17 = 10 кОм
R18 = 10 кОм
R19 = 10 кОм
R20 = 10 кОм
R21 = 10 кОм
R22 = 100 кОм
R23 = 4,7 кОм
R24 = 10 кОм
R25 = 1 М

Очень чувствительный металлоискатель R26 = 10 кОм. перменный

R27 = 270 кОм
R28 = 100 кОм
R29 = 12 кОм
R30 = подстоечник 100 кОм
R31 = 2,2 кОм
R32 = 1 кОм
R33 = 10 кОм переменник.
R34 = 33 кОм
R35 = 10 кОм
R36 = 15 кОм
R37 = 47 кОм
R38 = 100 кОм
R39 = 100 кОм
R40 = 10 кОм
R41 = 22 кОм
R42 = 2,2 кОм
R43 = 1 М
R44 = 10Ом

Конденсаторы:
С1 = 820 нФ
С2 = 680 nF
C3 = 100 нФ

Очень чувствительный металлоискатель C4 = 10 нФ
C5 = 22 нФ
C6 = 47 нФ
C7 = 100 нФ
C8 = 220 пФ
C9 = 100 пФ
C10 = 10 нФ
C11 = 100 нФ
C12 = 100 нФ
C13 = 100 нФ
C14 = 100 нФ
C15 = 47 мкФ
C16 = 100 нФ
C17 = 47 нФ
C18 = 47 нФ
C19 = 10 нФ
C20 = 1 мкФ
C21 = 100 нФ
C22 = 47 мкФ
C23 = 100 нФ
C24 = 100 нФ
C25 = 100 нФ
C26 = 100 нФ


C27 = 100 мкФ
C28 = 100 нФ
С29 = 100 нФ
С30 = 220 мкФ
С31 = 100 нФ
С32 = 100 мкФ
С33 = 100 мкФ

Диоды:
DS1 = Диод 1N4148
DS2 = Диод 1N4007

Транзисторы:
TR1 = BC557
ТР2 = BC547
TR3 = BC547
TR4 = BC557

Микросхемы
IC1 = NE5532
IC2 = NE5532
IC3 = CD4017
IC4 = NE5532
IC5 = CD4053
IC6 = NE5532
IC7 = CA3130
IC8 = MC78L12

HP = громкоговоритель 0,2 Вт

Очень чувствительный металлоискатель

Печатная плата и варианты компоновки:

Очень чувствительный металлоискательОчень чувствительный металлоискательОчень чувствительный металлоискательОчень чувствительный металлоискательОчень чувствительный металлоискатель

Намоточные данные катушки:

Очень чувствительный металлоискатель

надо отметить, что наверно самое важное это правильно сделать поисковую катушку. Я планирую этот металлодетектор повторить и попробовать несколько вариантов постоения катушки, и потом будет вторая часть статьи по этому поводу

Металлоискатель начинает работать сразу, конечно при условии сборки без ошибок и использовании исправных деталей, но чтобы получить максимальную чувствительность, вам все равно нужно подстроить прибор с помощью R30. Перед выполнением этой регулировки положите катушку на неметаллический стол или стул (и там не должно быть металлических предметов, таких как гвозди, болты, я не говорю уже про массивные металлические предметы, такие как батареи и т.д. лучше проводить регулировки и настройки на открытом воздухе, там где заведомо нет никакого метала поблизости). Выставить ручки R10, R26 и R33 наполовину, подключить между TP1 и заземлением мультиметр в диапазон шкалы 10 или 15 В. Удерживая нажатой кнопку P1, медленно поверните ползунок триммера R30 точно на 6 В. И это все...

Еще записи по теме
Простой чувствительный металлодетектор для начинающих

Схема данного металлодетектора простая, из активных элементов одна микросхема, транзистор и несколько диодов. Несмотря на простоту схемы металлодетектор, способен среагировать на приближение медной монеты (диаметром 2,5 см) к катушке на расстоянии около 10 см, а крупные предметы из цветных металлов, на расстоянии более 1 метра!

Из за малого количества деталей у прибора очень малое потребление энергии (около 5 мА от батарейки 9В «Крона»), простоту настройки и отсутствие проблем с какими-либо наводками.

Принципиальная схема простого металлодетектора

Его чувствительным элементом является колебательный контур генератора, собранного по классической схеме на транзисторе VТ1. При этом с помощью резистора R1, от которого зависит глубина обратной связи, генератор установлен в особый режим, очень чувствительный к добротности колебательного контура. Последняя, в свою очередь, зависит от среды, в которой находится контур.

Глубина возбуждения генератора определяет постоянное напряжение в точке «А».

Поскольку это напряжение зависит не от частоты, а лишь от глубины возбуждения генератора, это, к сожалению, не дает возможности дифференцировать обнаруживаемые металлы по их магнитным свойствам, но благодаря этому к катушке не предъявляется высоких требований по жесткости и другим параметрам для достижения требуемой чувствительности.

Постоянное напряжение, снимаемое с точки «А», через экранированный провод (любой марки) поступает на двухкаскадный усилитель, собранный на двух ОУ, входящих в состав микросхемы DA1.

Конденсатор С4 желательно подключить не к общему проводу, а именно так, как показано на схеме — к плюсу питания для исключения положительной обратной связи.

Диоды VD1 и VD2 — кремниевые, с малым обратным током. Они необходимы для быстрого восстановления режимов усилителя при обнаружении больших металлических предметов.

На ОУ DA1.3 собран генератор звуковой частоты, возбуждение которого происходит при уменьшении разности потенциалов на инвертирующем и неинвертирующем входах.

С помощью диодов VD3 и VD4 напряжение на входах ограничивается, и достигается эффект управления частотой. Это весьма полезное свойство, т. к. при наличии некоторого навыка изменение частоты помогает не только определить местонахождение предмета, но и оценить его величину. Диоды VD3 и VD4 должны иметь минимальное падение напряжения в прямом включении (например, можно использовать КД419).

На элементе DA1.4 собран инвертор, служащий для увеличения громкости звучания пьезоизлучателя.

Настройка генератора

Настройка генератора производится следующим образом. Вместо постоянного резистора R1 устанавливается переменный резистор сопротивлением 10 кОм, и движок его выводится в положение, соответствующее максимальному сопротивлению.

При уменьшении его сопротивления напряжение в точке «А» тоже будет уменьшаться, как показано на рис. слева. В какой-то момент оно прекратит уменьшаться и начнет увеличиваться. Необходимо зафиксировать момент, когда напряжение в точке «А» станет минимальным, измерить соответствующее ему сопротивление переменного резистора и обязательно заменить его на постоянный с тем же сопротивлением.

Генератор располагается на отдельной маленькой плате в непосредственной близости с катушкой. Все детали генератора должны быть прецизионными.

Транзистор может быть практически любым структуры p–n–p, даже германиевым с малым усилением.

Конденсатор С1 желательно будет подобрать с емкостью в пределах 5–20 нФ (502 — 203) по максимальной чувствительности контура. Иногда хороший результат бывает при подключении С1 не к обмотке II, которая является базовой, а к общему проводу. Конденсаторы С1 и С2 желательно пленочные с малым ТКЕ.

Катушка контура имеет диаметр 14–16 см, на ней намотано 260 витков провода диаметром 0,2–0,5 мм в лаковой изоляции с отводом от сто шестидесятого витка. Если катушка собрана добросовестно, то чувствительность прибора окажется заметно выше (до 15–20 см для монеты).

Очень простым и достаточно жестким получается каркас катушки изготовленный из трех кружков гофрированного картона. Средний кружок должен быть несколько меньшего диаметра, чем крайние. Кроме жесткости, гофрированный картон обладает неплохими теплоизоляционными свойствами, что можно использовать для повышения стабильности работы устройства.

Так, если генератор собран на чип-элементах (смд), его можно легко разместить между слоями картона, что резко снизит воздействие на него перепадов и изменений температуры. Экранировать или теплоизолировать остальную часть устройства не обязательно.

Устройство должно питаться от стабилизированного источника. Один из вариант стабилизатора приведен на рис. выше. В качестве стабилизатора можно использовать импортную микросхему L7808 со стабилизацией на 8 В или отечественный аналог.

Автор: Илья Ефремов ([email protected]), ж. Схемотехника.

Вариант Печатной платы со стороны дорожек.



ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ



П О П У Л Я Р Н О Е:

  • Нейростимулятор своими руками
  • Данный прибор предназначен для людей, у которых малоподвижный образ жизни, болезни или просто лень. Они атрофируют мышцы, уменьшается кровоснабжение мышц и органов.

    Биологически активные точки (точки акупунктуры) теряют связь между собой, что приводит к нарушению обмена энергией между ними. Это чревато новыми болезнями и ухудшением самочувствия. Если лень можно и надо прогнать, то для больных людей и для людей, ведущих вынужденный малоподвижный образ жизни, например на работе,  предназначен нейростимулятр.

    Его можно купить, а можно просто сделать самому из доступных деталей.

    Подробнее…

  • Аварийная сигнализация морозильной камеры
  • Бывают случаи, когда морозильная камера сломалась, температура поднимается выше положенного, а мы об этом и знать не знаем. В неё не так часто мы заглядываем, как в холодильник, поэтому и не замечаем, как пропадают продукты.

    Далеко не все морозильные камеры имеют звуковую аварийную сигнализацию.

    Предлагаемая ниже простая схема поможет решить эту проблему.

    Подробнее…

  • Электронный барометр своими руками
  • Барометр — это прибор, предназначенный для измерения атмосферного давления. Особенно полезны барометры метеочувствительным людям и рыбакам. Барометры бывают жидкостные, механические и электронные. О последнем сегодня и пойдёт речь. С помощью чувствительного датчика давления, схемы затем через светодиоды электронный барометр способен отображать изменение атмосферного давления в сторону его понижения или повышения.

    Подробнее…


Популярность: 6 574 просм.

Металлоискатель повышенной чувствительности своими руками.

Схема металлоискателя обладает очень высокой чувствительностью, так как здесь контролируется расхождение частот — образцового генератора, работающего на частоте 0,5…1 МГц, и 5…10 гармоники поискового генератора. Расстройка последнего, например, лишь на 10 Гц ведет к изменению частоты разностных колебаний на 50… 100 Гц. Металлоискатель «ловит» монету 2 см на глубине до 9 см.

Образцовый генератор металлоискателя выполнен на элементах DD2.1, DD2.2, ZQ1 и др., где ZQ1 — кварцевый резонатор на частоту f0=0,5..1 МГц, обеспечивающий высокую ее стабильность.

Контур перестраиваемого генератора (L1, C2, СЗ, VD1) должен быть настроен на одну из частот fc=к·f0, где кО{1/10, 1/9, 1/8, 1/7, 1/6, 1/5}. Ее подбирают конденсатором C2 (движок резистора R2 — элемент тонкой настройки генератора — должен быть в среднем положении).

Смеситель прибора выполнен на элементе DD1.4. Элементы DD1.3 и DD2.3 — буферные.

Каркасом поисковой катушки L1 служит кольцо диаметром 250 мм, согнутое из винипластовой трубки, имеющей внешний диаметр 15 и внутренний 10 мм. Катушку наматывают проводом ПЭЛШО 0,27. Она имеет 100 витков. Для удобства намотки винипластовая трубка может иметь продольный разрез. После укладки витков катушки трубку обматывают лентой из алюминиевой фольги, которая нужна здесь как электростатический экран. В этом экране обязательно должен быть сделан разрыв длиной 1 см, иначе он станет шунтирующим L1 короткозамкнутым витком. Для защиты поисковой катушки от механических повреждений её обматывают двумя, тремя слоями ленты ПВХ.

Элементы прибора размещают на плате, которую помещают в металлическую коробку-экран. Удлинитель, если он есть, также должен быть металлическим. Его можно изготовить, например, из дюралюминиевой лыжной палки, а если деревянный, то провод к катушке должен быть экранированный.

 Источник:ntpo.com

P.S. При желании можно упростить схему исключив С1, С3, R1, R2, VD1,  а вместо ZQ1 поставить переменный конденсатор.

Чертёж печатной платы



Ещё один вариант печатной платы





ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ



П О П У Л Я Р Н О Е:

  • Как «оживить» игрушку?
  • У многих в доме много мягких и других игрушек. Некоторые издают звуки, другие двигаются, а некоторые просто сидят не гавкают, не мяукают и тем более не ходят и не подмигивают 🙂 Вот об этих наших друзьях младших и пойдёт речь, о том как можно хоть немножко… «оживить» нашу любимую игрушку.

    Подробнее…

  • Аварийная сигнализация морозильной камеры
  • Бывают случаи, когда морозильная камера сломалась, температура поднимается выше положенного, а мы об этом и знать не знаем. В неё не так часто мы заглядываем, как в холодильник, поэтому и не замечаем, как пропадают продукты.

    Далеко не все морозильные камеры имеют звуковую аварийную сигнализацию.

    Предлагаемая ниже простая схема поможет решить эту проблему.

    Подробнее…

  • Как устроена и работает сплит-система?
  • Принцип работы кондиционера

    Сплит-система (кондиционер) есть сейчас почти в каждом доме. Давайте разберемся — как же работает сплит-система (кондиционер)?

    Подробнее…


Популярность: 22 331 просм.

Металлоискатель своими руками - 12 принципиальных схем

Металлоискатель своими руками - как это следует из самого названия, такие устройства изготавливаются самостоятельно и предназначены для поиска металлических предметов, используются по достаточно узкому назначению. Однако способы их реализации достаточно разнообразны и составляют целое направление в радиоэлектронике.

Металлоискатель Н. Мартынюка

Металлоискатель по схеме Н. Мартынюка (рис. 1) выполнен на основе миниатюрного радиопередатчика, излучение которого модулировано звуковым сигналом [Рл 8/97-30]. Модулятор — низкочастотный генератор выполнен по хорошо известной схеме симметричного мультивибратора.

Сигнал с коллектора одного из транзисторов мультивибратора подается на базу транзистора высокочастотного генератора (VT3). Рабочая частота генератора располагается в области частот УКВ-ЧМ радиовещательного диапазона (64... 108 МГц). В качестве катушки индуктивности колебательного контура использован отрезок телевизионного кабеля в виде витка диаметром 15.. .25 см.

Схемы простейших металлоискателей (12)

Рис. 1. Принципиальная схема металлоискателя Н. Мартынюка.

Если к катушке индуктивности колебательного контура приблизить металлический предмет, частота генерации заметно изменится. Чем ближе поднесен предмет к катушке, тем больше будет уход частоты. Для регистрации изменения частоты используется обычный ЧМ-радиоприемник, настроенный на частоту ВЧ генератора.

Систему автоподстройки частоты приемника следует отключить. В отсутствие металлического предмета из громкоговорителя приемника слышен громкий звуковой сигнал.

Если к катушке индуктивности поднести кусок металла, то частота генерации изменится, а громкость сигнала снизится. Недостатком устройства является его реакция не только на металлические, но и на любые другие токопроводящие предметы.

Металлоискатель на основе низкочастотного LC-генератора

На рис. 2 - 4 показана схема металлоискателя с другим принципом действия, основанным на использовании низкочастотного LC-генератора и мостового индикатора изменения частоты. Поисковая катушка металлоискателя выполнена в соответствии с рис. 2, 3 (с коррекцией числа витков).

Схемы простейших металлоискателей (12)

Рис. 2. Поисковая катушка металлоискателя.

Схемы простейших металлоискателей (12)

Рис. 3. Поисковая катушка металлоискателя.

Выходной сигнал с генератора поступает на мостовую измерительную схему. В качестве нуль-индикатора моста использован высокоомный телефонный капсюль ТОН-1 или ТОН-2, который можно заменить стрелочным или иным внешним измерительным прибором переменного тока. Генератор работает на частоте f1, например, 800 Гц.

Мост перед началом работы балансируют на нуль подстройкой конденсатора С* колебательного контура поисковой катушки. Частоту f2=f1, при которой мост будет сбалансирован, можно определить из выражения:

Схемы простейших металлоискателей (12)

Изначально в телефонном капсюле звук отсутствует. При внесении в поле поисковой катушки L1 металлического предмета, частота генерации f1 изменится, произойдет разбалансировка моста, в телефонном капсюле будет слышен звуковой сигнал.

Схемы простейших металлоискателей (12)

Рис. 4. Схема металлоискателя с принципом действия, основанным на использовании низкочастотного LC-генератора.

Мостовая схема металлоискателя

Мостовая схема металлоискателя с использованием поисковой катушки, изменяющей свою индуктивность при приближении металлических предметов, представлена на рис. 5. На мост подается сигнал звуковой частоты от низкочастотного генератора. Потенциометром R1 мост балансируют на отсутствие звукового сигнала в телефонном капсюле.

Схемы простейших металлоискателей (12)

Рис. 5. Мостовая схема металлоискателя.

Для повышения чувствительности схемы и повышения амплитуды сигнала разбаланса моста к его диагонали может быть подключен усилитель низкой частоты. Индуктивность катушки L2 должна быть сопоставима с индуктивностью поисковой катушки L1.

Металоискатель на основе приемника с СВ диапазоном

Металлоискатель, работающий совместно с радиовещательным супергетеродинным радиоприемником средневолнового диапазона, можно собрать по схеме, показанной на рис. 6 [Р 10/69-48]. В качестве поисковой катушки может быть использована конструкция, изображенная на рис. 2.

Схемы простейших металлоискателей (12)

Рис. 6. Металлоискатель, работающий совместно с супергетеродинным радиоприемником СВ-диапазона.

Устройство представляет собой обычный генератор высокой частоты, работающий на частоте 465 кГц (промежуточная частота любого АМ-радиовещательного приемника). В качестве генератора можно использовать схемы, представленные в главе 12.

В исходном состоянии частота генератора ВЧ, смешиваясь в близкорасположенном радиоприемнике с промежуточной частотой принимаемого приемником сигнала, приводит к образованию сигнала разностной частоты звукового диапазона. При изменении частоты генерации (при наличии в поле действия поисковой катушки металла), тональность звукового сигнала меняется пропорционально количеству (объему) металлического предмета, его удалению, природе металла (одни металлы повышают частоту генерации, другие, напротив, понижают).

Простой металлоискатель на двух транзисторах

Схемы простейших металлоискателей (12)

Рис. 7. Схема простого металлоискателя на кремниевом и полевом транзисторах.

Схема простого металлоискателя представлена на рис. 7. В устройстве использован низкочастотный LC-генера-тор, частота которого зависит от индуктивности поисковой катушки L1. При наличии металлического предмета частота генерации изменяется, что можно услышать с помощью телефонного капсюля BF1. Чувствительность такой схемы невысока, т.к. на слух определять малые изменения частоты достаточно сложно.

Металлоискатель малых количеств магнитного материала

Металлоискатель малых количеств магнитного материала может быть выполнен по схеме на рис. 8. В качестве датчика такого устройства использована универсальная головка от магнитофона. Для усиления слабых сигналов, снимаемых с датчика, необходимо использовать высокочувствительный усилитель низкой частоты, выходной сигнал которого поступает на телефонный капсюль.

Схемы простейших металлоискателей (12)

Рис. 8. Схема металлоискателя малых количеств магнитного материала.

Схема индикатора металла

Иной метод индикации наличия металла использован в устройстве по схеме на рис.9. Устройство содержит высокочастотный генератор с поисковой катушкой индуктивности и работает на частоте f1. Для индикации величины сигнала использован простейший высокочастотный милливольтметр.

Схемы простейших металлоискателей (12)

Рис. 9. Принципиальная схема индикатора металла.

Он выполнен на диоде VD1, транзисторе VT1, конденсаторе С1 и миллиамперметре (микроамперметре) РА1. Между выходом генератора и входом высокочастотного милливольтметра включен кварцевый резонатор. Если частота генерации f1 и частота кварцевого резонатора f2 совпадают, стрелка прибора будет на нуле. Стоит частоте генерации измениться в результате внесения металлического предмета в поле поисковой катушки, стрелка прибора отклонится.

Рабочие частоты таких металлоискателей обычно находятся в диапазоне 0,1...2 МГц. Для начальной установки частоты генерации этого и других приборов подобного назначения используют конденсатор переменной емкости или подстроечный конденсатор, подключенный параллельно поисковой катушке индуктивности.

Типовый металлоискатель с двумя генераторами

На рис. 10 приведена типовая схема самого распространенного металлоискателя. Его принцип действия основан на биениях частот эталонного и поискового генераторов.

Схемы простейших металлоискателей (12)

Рис. 10. Схема металоискателя с двумя генераторами.

Схемы простейших металлоискателей (12)

Рис. 11. Принципиальная схема блока-генератора для металлоискателя.

Однотипный узел, общий для обоих генераторов, показан на рис. 11. Генератор выполнен по общеизвестной схеме «емкостной трехточки». На рис. 10 показана полная схема устройства. В качестве поисковой катушки L1 применяется конструкция, представленная на рис. 2 и 3.

Начальные частоты генераторов должны быть одинаковы. Выходные сигналы с генераторов через конденсаторы С2, СЗ (рис. 10) подаются на смеситель, выделяющий разностную частоту. Выделенный звуковой сигнал через усилительный каскад на транзисторе VT1 поступает на телефонный капсюль BF1.

Металлоискатель на принципе срыва частоты генерации

Металлоискатель может работать и на принципе срыва частоты генерации. Схема такого устройства изображена на рис.12. При выполнении определенных условий (частота кварцевого резонатора равна резонансной частоте колебательного LC-контура с поисковой катушкой) ток в цепи эмиттера транзистора VT1 минимален.

Если резонансная частота LC-контура заметно изменится, то генерация сорвется, а показания прибора значительно возрастут. Параллельно измерительному прибору рекомендуется подключить конденсатор емкостью 1 ...100 нФ.

Схемы простейших металлоискателей (12)

Рис. 12. Схема металлоискателя что работает на принципе срыва частоты генерации.

Металлодетекторы для поиска мелких предметов

Искатели металла, предназначенные для поиска небольших металлических предметов в быту, могут быть собраны по представленным на рис. 13 — 15 схемам.

Такие металлоискатели работают также на принципе срыва генерации: генератор, в состав которого входит поисковая катушка индуктивности, работает в «критическом» режиме.

Режим работы генератора установлен подстроенными элементами (потенциометрами) так, что малейшее изменение условий его работы, например, изменение индуктивности поисковой катушки, приведет к срыву колебаний. Для индикации наличия/отсутствия генерации использованы светодиодные индикаторы уровня (наличия) переменного напряжения.

Катушки индуктивности L1 и L2 в схеме на рис. 13 содержат, соответственно, 50 и 80 витков провода диаметром 0,7...0,75 мм [Fs 8/75]. Катушки намотаны на ферритовом сердечнике 600НН диаметром 10 мм и длиной 100... 140 мм. Рабочая частота генератора около 150 кГц.

Схемы простейших металлоискателей (12)

Рис. 13. Схема простого металлоискателя на трех транзисторах.



Схемы простейших металлоискателей (12)

Рис. 14. Схема простого металлоискателя на четырех транзисторах со световой индикацией.

Катушки индуктивности L1 и L2 другой схемы (рис. 14), выполненной в соответствии с патентом ФРГ(№ 2027408, 1974 г.), имеют 120 и 45 витков, соответственно, при диаметре провода 0,3 мм [Р 7/80-61]. Использован ферритовый сердечник 400НН или 600НН диаметром 8 мм и длиной 120 мм.

Бытовой искатель металла

Бытовой искатель металла (БИМ) (рис. 15), выпускавшийся ранее заводом «Радиоприбор» (г. Москва), позволяет обнаружить мелкие металлические предметы на удалении до 45 мм. Намоточные данные его катушек индуктивности неизвестны, однако при повторении схемы можно ориентироваться на данные, приводимые для приборов аналогичного назначения (рис. 13 и 14).

Схемы простейших металлоискателей (12)

Рис. 15. Схема бытового искателя металла.



Литература: Шустов М.А. Практическая схемотехника (Книга 1), 2003 год

схема глубинного и простейшего металло детектора

Устройство позволяющее отыскивать металлические предметы, расположенные в нейтральной среде, например, грунте, за счет их проводимости называют металлодетектором (металлоискателем). Это прибор позволяет находить металлические предметы в различных средах, в том числе и в организме человека.

Металлоискатель X-Terra 305.Металлоискатель X-Terra 305. Металлоискатель X-Terra 305.

Во многом благодаря развитию микроэлектроники металлодетекторы, которые выпускают множество предприятий по всему свету, обладают высокой надежностью и небольшими габаритно-весовыми характеристиками.

Работа сапера с металлоискателемРабота сапера с металлоискателем

Работа сапера с металлоискателем

Еще не так давно, такие приборы можно было чаще всего увидеть у саперов, то теперь, ими пользуются спасатели, кладоискатели, работники коммунальных служб при поиске труб, кабелей и пр. Более того, многие «кладоискатели» применяют металлодетекторы, которые они собирают своими руками.

Конструкция и принцип работы прибора

Металлодетекторы, предлагаемые на рынке, работают на разных принципах. Многие считают, что они используют принцип импульсной эхо- или радиолокации. Их отличие от локаторов заключается в том, передаваемый и принимаемый сигналы, действуют постоянно и одновременно, ко всему прочему они работают на совпадающих частотах.

Принцип работы металлоискателяПринцип работы металлоискателя

Принцип работы металлоискателя

Приборы, работающие по принципу «прием-передача», регистрируют отраженный (переизлученный) от металлического предмета сигнал. Этот сигнал появляется из-за воздействия на металлический предмет переменным магнитным полем, которое генерируют катушки металлоискателя. То есть в конструкции устройств этого типа предусмотрено наличие двух катушек, первая – передающая, вторая – приемная.

Схема металлоискателяСхема металлоискателя

Схема металлоискателя

Приборы этого класса обладают следующими достоинства:

  • простота конструкции;
  • большие возможности для обнаружения металлических материалов.

В тоже время, металлоискатели этого класса обладают определенными недостатками:

  • металлоискатели могут быть чувствительными к составу грунта, в котором производят поиск металлических предметов.
  • технологические сложности при производстве изделия.

Другими словами, устройства этого типа перед работой необходимо настраивать своими руками.

Другие устройства иногда называют металлоискатель на биениях. Это название пришло из далекого прошлого, точнее со времен, когда широко эксплуатировались супергетеродинных приемников. Биения – это явление, которое становится заметно при суммировании двух сигналов с близкими частотами и равными амплитудами. Биение заключается в пульсировании амплитуды просуммированного сигнала.

Частота пульсирования сигнала равняется разностью частот суммируемых сигналов. Пропуская такой сигнал через выпрямитель, его еще называют детектором, выделяют, так называемую разностную частоту.

Такая схема долго применялось, но в наши дни, ее не применяют. Их сменили синхронные детекторы, но термин остался в применении.

Металлодетектор на биении работает, используя следующий принцип – он регистрирует разность частот от двух генераторных катушек. Одна частота стабильна, вторая содержит в себе катушку индуктивности.

Устройство настраивают своими руками так, чтобы генерируемые частоты совпадали или по крайней мере были близки. Как только, в зону действия попадает металл, происходит изменение заданных параметров и частота изменяется. Разность частот может быть зарегистрирована разными способами, начиная от наушников и заканчивая цифровыми методами.

Устройства этого класса отличаются простой конструкцией датчика, слабой чувствительностью к к минеральному составу почвы.

Но кроме этого, при их эксплуатации необходимо учитывать и то, что у них высокое энергопотребление.

Типовая конструкция

В состав металлоискателя входят следующие составные части:

  1. Катушка – это конструкция коробчатого типа, в ней располагают приемник и передатчик сигнала. Чаще всего катушка имеет эллиптическую форму и  для ее изготовления применяют полимеры. К ней подведен провод, соединяющий ее с блоком управления. Это провод передает сигнал от приемника к блоку управления. Передатчик формирует сигнал при обнаружении металла, который транслируется на приемник. Катушку устанавливают на нижнюю штангу.
  2. Металлическую часть, на которой фиксируется катушка и настраивается угол ее наклона, называют нижней штангой. Благодаря такому решению происходит более тщательное исследование поверхности. Существуют модели, в которых нижняя часть может регулировать высоту металлоискателя и обеспечивает телескопическое соединение со штангой, которую называют средней.
  3. Средняя штанга – это узел, расположенный между нижней и верхней штангами. На ней закрепляют приспособления, позволяющие регулировать размеры устройства. на рынке можно встретить модели, которые состоят из двух штанг.
  4. Верхняя штанга, как правило, имеет изогнутый вид. Она напоминает, букву S. Такая форма считается оптимальной для закрепления ее на руке. На ней устанавливают подлокотник, блок управления и рукояткой. Подлокотник и рукоятку изготавливают из полимерных материалов.
  5. Блок управления металлодетектором необходим для обработки получаемых от катушки данных. После того, как сигнал преобразован он направляется на наушники или другие средства индикации. Кроме того, блок управления предназначен для регулировки режима работы устройства. Провод от катушки присоединяется с помощью быстросъемного устройства.
Конструкция металлоискателяКонструкция металлоискателя

Конструкция металлоискателя

Все устройства входящие в состав металлоискателя выполняют во влагозащищенном исполнении.

Вот такая относительная простота конструкция и позволяет изготовлять металлоискатели своими руками.

Разновидности металлодетекторов

На рынке представлена широкая номенклатура металлодетекторов, применяемых во многих сферах. Ниже приведен список, в котором указаны некоторые разновидности этих устройств:

  1. Грунтовые. Эти приборы предназначены для поиска своими руками металлического лома, ювелирных украшений, монет и пр.
  2. Глубинные. Эти приборы применяют для поиска вышеназванных металлических изделий на большой глубине.
  3. Подводные. Устройства этого типа предназначены для работы подводой. Они могут работать на разных глубинах.
  4. Металлодетекторы для поиска золота. Эти приборы позволяют найти золото и украшения для него в любых средах.
  5. Охранные устройства. Эти приборы применяют для обнаружения металлических изделий на теле человека и в багаже. Такие устройства выполняют в виде арок и устанавливают на входе в места большого скопления людей, например, на вокзалах, торговых центрах и пр.
  6. Промышленные. Это оборудование входит в состав конвейерных линий. Их основная задача обнаружение металла в других веществах. Например, в добываемой песчано-грунтовой смеси.
  7. Армейские. Военные применяют такие приборы для обнаружения своими руками мин, неразорвавшихся снарядов, бомб и пр. Военные называют такие приборы миноискателями.
  8. Устройства собранные своими руками, чаще всего их собирают начинающие «кладоискатели».

Использование современных материалов позволяет проектировать и изготавливать приборы с высокой точности обнаружения металлов в разных средах. Применение микроэлектроники позволило минимизировать их габаритно-весовые параметры. Кроме этого, простота электрической схемы позволяет с минимальными затратами изготовить металлодетектор своими руками.

Основные параметры

Как и любое техническое устройство металлодетектор обладает определенными параметрами, характеризующими их функциональные свойства.

Глубина обнаружения

На первом месте стоит глубина обнаружения металла. Кстати, многие компании, производящие подобные устройства не показывают предельную глубину, на которой их продукция может обнаружить металлические изделия. И если такая цифра и указана, то, скорее всего, это данные полученные во время лабораторных испытаний. То есть, реальные, полевые условия существенно отличаются от лабораторных (полигонных).

Это значит, что при выполнении реальной работы своими руками, глубина обнаружения будет несколько меньше, чем указано в паспорте. Почему так происходит? Дело в том, что состав грунта оказывает существенное влияние на способности металлодетектора. В самом деле, одно дело вести поиск в речном песке, а другое в грунте с высоким содержанием железа. Металлические изделия, особенно те, которые длительное время находятся на глубине, окисляются и изменяют свои свойства и это оказывает влияние на возможности обнаружения объекта.

Глубина обнаружения металлоискателемГлубина обнаружения металлоискателем

Глубина обнаружения металлоискателем

Большая часть современных металлоискателей может найти металлические объекты на глубине до 2,5 м, специальные глубинные изделия могут обнаружить изделие на глубине до 6 метров.

Частота работы

Второй параметр – это частота работы. Все дело в том, что низкие частоты позволяют металлоискателю видеть на довольно большую глубину, но мелкие детали они увидеть не в состоянии. Высокие частоты позволяют заметить мелкие объекты, но не допускает просмотра грунта на большую глубину.

Самые простые (бюджетные) модели работают на одной частоте, модели которые относят к среднему ценовому уровню используют в работе 2 и более частоты. Существуют модели, которые при поиске применяют 28 частот.

Металлоискатель с дискриминацией металлов

Современные металлодетекторы оснащаются такой функцией, как дискриминация металла. Она позволяет различать тип материала находящегося на глубине. При этом при обнаружении черного металла в наушниках поисковика будет звучать один звук, а при обнаружении цветного другой.

Такие устройства относят к ипульсно – балансным. Они используют в своей работе частоты от 8 до 15 кГц. В качестве источника применяют батареи в 9 – 12 В.

Приборы этого класса способны обнаружить золотой предмет на глубине в несколько десятков сантиметров, а изделия из черных металлов на глубине порядка 1 и более метра.

Металлоискатель с дискриминацией металловМеталлоискатель с дискриминацией металлов

Металлоискатель с дискриминацией металлов

Но, разумеется, эти параметры зависят от модели устройства.

Как собрать самодельный металлоискатель своими руками

На рынке существует множество моделей приборов для поиска металла в грунте, стенах и пр. Несмотря на его внешнюю сложность, изготовить металлоискатель своими руками не так и сложно и это может сделать практически любой человек. Как уже отмечалось выше, любой металлоискатель состоит из следующих ключевых компонентов – катушки, дешифратора и сигнализирующего устройства блока питания.

Для сборки своими руками такого металлоискателя необходим следующий набор элементов:

  • контроллер;
  • резонатор;
  • конденсаторы разных типов, в том числе и пленочные;
  • резисторы;
  • излучатель звука;
  • стабилизатор напряжения.

Металлоискатель простейший своими руками

Схема металлоискателя не отличается сложностью, а найти ее можно или на просторах мировой сети, или в специализированной литературе. Выше приведен перечень радиоэлементов, которые пригодятся для сборки металлоискателя своими руками в домашних условиях. Простой металлоискатель можно собирать своими руками, используя паяльник или другой доступный способом. Главное при этом, детали не должны касаться корпуса прибора. Для обеспечения работы собранного металлоискателя применяют источники питания в 9 – 12 вольт.

Для намотки катушки применяют провод с диаметром сечения в пределах 0,3 мм, разумеется, это будет зависеть от выбранной схемы. Кстати, намотанную катушку необходимо защитить от воздействия постороннего излучения. Для этого ее экранируют своими руками при помощи обыкновенной пищевой фольги.

Металлоискатель простейший в домашних условияхМеталлоискатель простейший в домашних условиях

Металлоискатель простейший в домашних условиях

Для прошивки контроллера применяют специальные программы, которые также можно найти на просторах интернет.

Металлоискатель без микросхем

Если у начинающего «кладоискателя» нет желания связываться с микросхемами, существуют схемы и без них.

Простая схема на тронзисторных генераторахПростая схема на тронзисторных генераторах

Простая схема на тронзисторных генераторах

Существуют более простые схемы, основанные на использовании традиционных транзисторов. Такой прибор может найти металл на глубине в несколько десятков сантиметров.

Схема глубинного металлоискателя

Глубинные металлодетекторы используют для поиска металлов на больших глубинах. Но стоит отметить, что стоят они недешево и поэтому вполне возможно его собрать его своими руками. Но перед тем, как приступить к его изготовлению надо понять как работает типовая схема.

Схема глубинного металлоискателяСхема глубинного металлоискателя

Схема глубинного металлоискателя

Схема глубинного металлоискателя не самая простая и существует несколько вариантов его исполнения. Перед его сборкой необходимо подготовить следующий набор деталей и элементов:

  • конденсаторы разного типа – пленочные, керамические и пр.;
  • резисторы разного номинала;
  • полупроводники – транзисторы и диоды.

Номинальные параметры, количество зависят от выбранной принципиальной схемы прибора. Для сборки приведенных элементов потребуется паяльник, набор инструмента (отвертка, плоскогубцы, кусачки пр.), материал для изготовления платы.

Процесс сборки глубинного металлодетектораПроцесс сборки глубинного металлодетектора

Процесс сборки глубинного металлодетектора

Процесс сборки глубинного металлодетектора выглядит примерно следующим образом. Сначала собирают блок управления, основу которого составляет печатная плата. Ее изготавливают из текстолита. Затем схему сборки переносят непосредственно на поверхность готовой платы. После того, как рисунок перенесен, плату необходимо протравить. Для этого применяют раствор, в который входят перекись водорода, соль, электролит.

После того, как выполнено травление платы, в ней необходимо выполнить отверстия для установки компонентов схемы. После того, как выполнено лужение платы. Наступает самый важный этап. Установка и пайка своими руками деталей на подготовленную плату.

Для намотки катушки своими руками применяют провод марки ПЭВ с диаметром 0,5 мм. Количество витков и диаметр катушки зависят от выбранной схемы глубинного металлоискателя.

Немного о смартфонах

Существует мнение о том, что вполне возможно изготовить металлоискатель из смартфона. Это не так! Да, есть приложения, которые устанавливают под ОС Android.

Но по факту, после установки такого приложения он действительно сможет находить металлические предметы, но только предварительно намагниченные. Искать и тем более дискриминировать металлы он не сможет.

Подземный металлоискатель Чувствительный водонепроницаемый регулируемый металлоискатель для ЖК-золота Охотник | |
Введение
1 、 Высокая чувствительность: как только катушка металлоискателя закрыта, металл обнаруживается и раздается звуковой сигнал. Чем больше движение иглы, тем ближе расстояние к металлу. Камни и минералы могут помешать идентификации. Трубы и металлические предметы в комнате могут повлиять на результаты испытаний.
2. Два режима: металлоискатели могут быть выбраны в двух режимах.Для всех видов металла все металлы обнаруживаются с максимальной чувствительностью, а детектор автоматически уравновешивается. Определение категорий металла в режиме DISC также удаляет нежелательные металлические объекты.
3. Водонепроницаемая катушка. Стержень и катушка на конце металлоискателя являются водонепроницаемыми, поэтому вы можете использовать его на мелководье. Помогите детям и взрослым понять все о местной геологии, истории, монетах и ​​артефактах. Кроме того, очень интересно найти все, что похоронено на заднем дворе и в прилегающих районах.Держите детей подальше от видеоигр.
4 、 Громкость и аудиоприемник: Металлоискатель имеет аудиоразъем, который позволяет вам искать сокровища на шумных дорогах или пляжах без помех, и может регулировать громкость. Если у вас возникнут проблемы во время установки, пожалуйста, свяжитесь с нашим отделом обслуживания клиентов для установки.
5 、 Perfect Gifts: подходит для детей и взрослых, потому что он прост в использовании и имеет регулируемый рычаг. Это хорошая отправная точка для начинающих, а также может использоваться в качестве уникального развлечения на свежем воздухе.В то же время это хороший рождественский подарок для детей. Пусть дети выйдут на улицу, чтобы найти ребенка и помочь развить его навыки исследования и любопытства.

Описания:

Портативные металлоискатели с регулируемой чувствительностью и глубиной поиска помогут вам найти интересующий вас контент или то, что вас может заинтересовать.

Чувствительные металлоискатели

предупредят вас о любых ближайших ЖК-дисплеях и тревогах. Водонепроницаемая поисковая катушка позволяет использовать его на мелководье.

Вы можете отрегулировать длину стержня и отрегулировать громкость динамика или наушников по мере необходимости. Добавить простой в использовании металлодетектор и начать играть на открытом воздухе.


Параметры:
Название проекта: металлоискатель
Используемый материал: ABS
Цвет: желтый; черный
Размер продукта: около 81L х 16.5W х 13.5H см / 31,89 * 6,50 * 5.31in
Поиск катушки диаметр: около 16,5 см / 6.50in
Размер коробки: около 47.5L х 18.5W х 9.5H см / 18,70 * 7,28 * 3.74in
Полная масса: около 0.65кг
Вес нетто: около 0,5кг
Рабочая частота: 55,4 КГц
Требует батареи: 9V углерода цинка батареи (не включены)
Плоская упаковка: да
Нужно собрать: да
Пользовательские этикетки: 847-004

Особенности:
1. ЖК-экраны и звуковые сигналы предупредят вас о любом металле поблизости.
2. Водонепроницаемые поисковые катушки позволяют искать потерянные металлические предметы в мелких бассейнах или ручьях.
3. Регулируемая чувствительность поиска и глубина помогают вам найти то, что вы ищете или что вас может заинтересовать.
4. Легкий и простой в использовании, подходит для начинающих и новых охотников за сокровищами.

Список:

1 * Металлоискатель


,
VBESTLIFE Металлоискатель Глубоко чувствительный металлоискатель в поисках золотоискателя для поиска золотых и серебряных украшений для детей | детектор металла глубоко | металлоискательпоиск металлоискателя

VBESTLIEF Глубокий металлоискатель Чувствительный металлоискатель Поиск золотоискатель для поиска золотых и серебряных украшений для детей

Описание:

С помощью вашего детектора вы, вероятно, сможете найти 5 см / 2 дюйма и 3 см / 1.2 в обычных металлах (медь, золото и серебро). Могут быть обнаружены элементы в пределах 10 см / 3,9 дюйма.

Особенности:

  • Широкое использование - идеально подходит для поиска металлических предметов и везде, где требуется обнаружение металла.
  • Предназначен для поиска металла - Поиск золотых и серебряных украшений, монет и других металлов в земле.
  • Регулируемая высота металлоискателя - отрегулируйте длину детектора для комфортного использования.
  • Индикация обнаружения - аналоговый ЖК-дисплей и звуковой сигнал указывают на обнаружение металла.
  • Большой ЖК-дисплей с подсветкой - определите металл ночью или на улице.
  • Исследуйте металлические предметы, спрятанные под землей. Широко используются в инспекциях по безопасности, на открытом воздухе для охоты за сокровищами для детей и т. Д. (Примечание: не водонепроницаемый

Спецификация:

Состояние: 100% новый

Диапазон измерения: 10 СМ
Источник питания: 9 (В)
Размер определяемого металла: Монеты
Мощность: 1 х 9 В (6F22)
Частота: 5.0 КГц
Ток: Статический: 10 мА
Максимум: 70 мА
Напряжение: 7,2-9,6 В
Чувствительность: США 25 Цент: 130 мм
Режим отображения: режим механической указки

В пакет включено:

1 х Металлоискатель

Примечание:
Пожалуйста, позвольте 1-3 см ошибки из-за ручного измерения и убедитесь, что вы не возражаете, перед заказом.
Пожалуйста, поймите, что цвета могут существовать хроматической аберрации как разное размещение изображений.

Picture Show:

JY01663-11 JY01663-8 JY01663-5

aeProduct.getSubject()

1) Мы принимаем Alipay, западное соединение, TT. Все основные кредитные карточки принимаются через безопасный платежный процессор ESCROW.

2) Оплата должна быть произведена в течение 3 дней с момента заказа.

3) Если вы не можете оформить заказ сразу после закрытия аукциона, подождите несколько минут и повторите попытку. Платежи должны быть завершены в течение 3 дней.

О доставке

1. Доставка по всему миру. (За исключением некоторых стран и APO / FPO)
2. Заказы обрабатываются своевременно после подтверждения платежа.
3. Мы только грузим к адресам подтвердили заказ. Ваш заказ адрес должен совпадать с адресом доставки.
4. Показанные изображения не являются фактическим товаром и предназначены только для ознакомления.
5. ВРЕМЯ ПЕРЕХОДА ОБСЛУЖИВАНИЯ, предоставляемых перевозчиком, исключая выходные и праздничные дни. Время в пути может меняться, особенно в праздничные дни.
6. Если вы не получили посылку в течение указанного периода, пожалуйста, свяжитесь с нами. Мы отследим посылку и свяжемся с вами как можно скорее с ответом. Наша цель - удовлетворение клиентов!
7. Из-за разницы в состоянии склада и времени мы выберем доставку вашего товара с нашего первого доступного склада для быстрой доставки.

8. Мы продавец не несем ответственности за импортные пошлины, покупатель несет ответственность за это. Любой спор, вызванный этим, является необоснованным.

9. BR покупатель, пожалуйста, предоставьте cpf или cnpj, для вас будет лучше получить его быстрее.Спасибо

Возврат и Возврат

1. У вас есть 7 дней, чтобы связаться с нами и 30 дней, чтобы вернуть его со дня его получения. Если этот предмет находится в вашем распоряжении более 7 дней, он считается использованным, и МЫ НЕ ВЫДАЕМ ВАМ ВОЗВРАТ ИЛИ ЗАМЕНУ. Нет никаких исключений! Стоимость доставки несет продавец и покупатель пополам.
2. Все возвращаемые товары ДОЛЖНЫ БЫТЬ в оригинальной упаковке, и вы ДОЛЖНЫ ПРЕДОСТАВИТЬ нам номер отслеживания доставки, конкретную причину возврата и ваш номер телефона.
3. Мы вернем ВАШУ ПОЛНУЮ СУММУ ВЫИГРЫШНОЙ ЗАЯВКИ, после получения товара в его первоначальном состоянии и в упаковке со всеми компонентами и аксессуарами, ПОСЛЕ ОБОИХ Покупатель и Продавец отменяют транзакцию с Aliexpress. ИЛИ, вы можете выбрать замену.
4. Мы будем нести всю стоимость доставки, если товар (ы) не так, как рекламируется.

Об обратной связи

Мы поддерживаем высокие стандарты качества и стремимся к 100% удовлетворенности клиентов! Обратная связь очень важна. Мы просим вас немедленно связаться с нами, прежде чем вы дадите нам нейтральный или отрицательный отзыв, чтобы мы могли удовлетворительно решить ваши проблемы.
Невозможно решать вопросы, если мы не знаем о них!

,

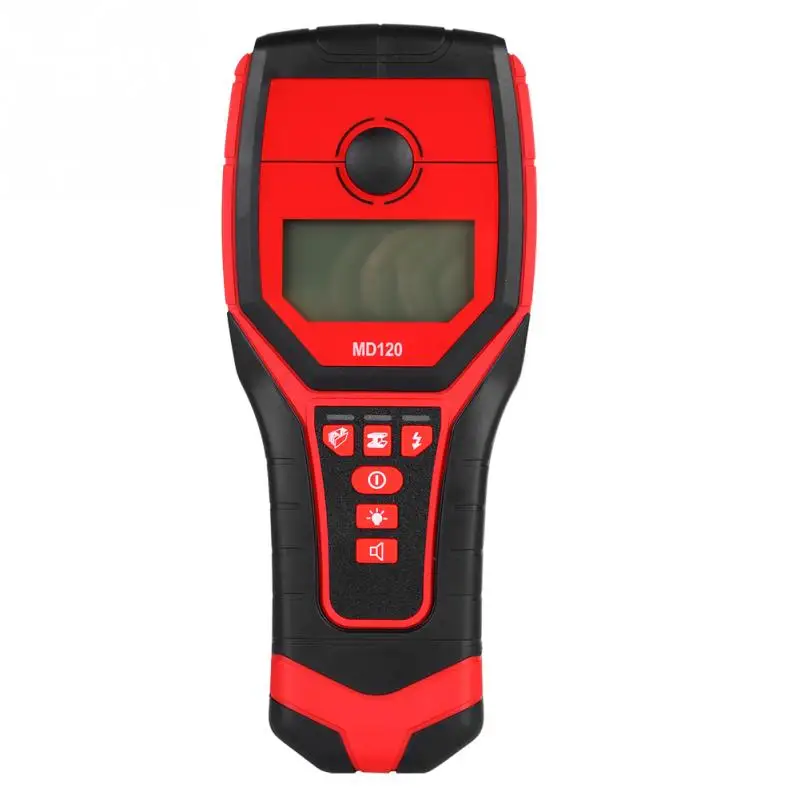

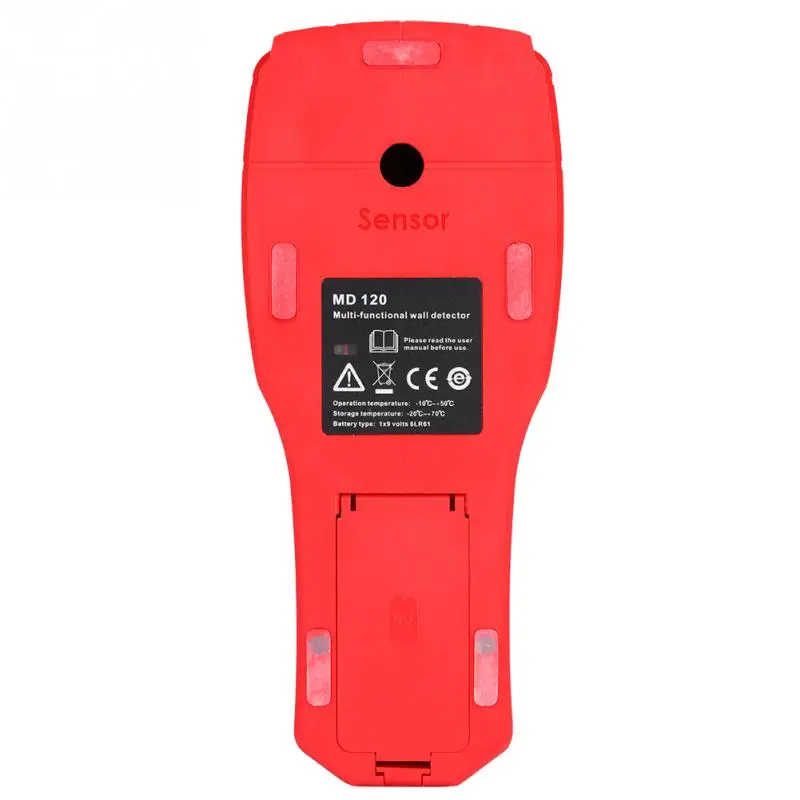

Многофункциональный Металлоискатель MD120 Чувствительный Деревянный Детектор Стены AC Live Провода Шпильки Сканер ЖК-Дисплей Металлоискатель Горячая Продажа | |

Многофункциональный детектор металла MD120 Чувствительный детектор древесины / стены AC Live Wire Finder Wood с ЖК-дисплеем искатель металла

Особенности:

  • Многорежимное обнаружение: металлический предмет, проводка под напряжением, дерево.
  • Быстро найти цель с помощью чувствительного индуктора.
  • Интегрированное маркировочное отверстие и легко маркируемая цель.
  • Удобный для пользователя противоскользящий дизайн, предоставляющий вам подходящий опыт использования.
  • Графический ЖК-дисплей, отображает режим, уровень сигнала и уровень заряда батареи.

Технические характеристики:

Максимальная глубина исследования:

Черный металл: 120 мм;

Цветные металлы (медь): 80 мм;

Заряженный провод: 110-230 вольт (в проходе): 50 мм;

Древесина: 38мм

Выключить инструменты с неактивностью: 3 минуты

Рабочая температура: -10 ~ 50 °

Температура хранения: -20 ~ 70 °

Тип батареи: 1x 9V 6LR61 ( НЕ входит в комплект )

Время работы: около 5 часов

Класс защиты: IP54

Размер: 22 * ​​9.3 см / 8,6 * 3,6 дюйма

Вес: 422 г (прибл.)

Примечание. Этот детектор имеет большое энергопотребление, поэтому в качестве источника питания рекомендуется использовать перезаряжаемую литий-ионную батарею.

В коплект входит:

1 х детектор (батарея НЕ входит в комплект )

Отзывы покупателей:

QQ20181123145406

GS04603-4 GS04603-5 GS04603-3 GS04603-7 GS04603-6 GS04603-8 GS04603-12 GS04603-2

payment

1) Мы принимаем Alipay, западное соединение, TT.Все основные кредитные карточки принимаются через безопасный платежный процессор ESCROW.

2) Оплата должна быть произведена в течение 3 дней с момента заказа.

3) Если вы не можете оформить заказ сразу после закрытия аукциона, подождите несколько минут и повторите платежи в течение 3 дней.

О доставке

1. Доставка по всему миру. (За исключением некоторых стран и APO / FPO)
2. Заказы обрабатываются своевременно после подтверждения платежа.
3. Мы только грузим к адресам подтвердили заказ.Ваш заказ адрес должен совпадать с адресом доставки.
4. Показанные изображения не являются фактическим товаром и предназначены только для ознакомления.
5. ВРЕМЯ ПЕРЕХОДА ОБСЛУЖИВАНИЯ, предоставляемых перевозчиком, исключая выходные и праздничные дни. Время в пути может меняться, особенно в праздничные дни.
6. Если вы не получили посылку в течение указанного периода, пожалуйста, свяжитесь с нами. Мы отследим посылку и свяжемся с вами как можно скорее с ответом. Наша цель - удовлетворение клиентов!
7.Из-за разницы в состоянии склада и времени мы выберем доставку вашего товара с нашего первого доступного склада для быстрой доставки.

8. Мы продавец не несем ответственности за импортные пошлины, покупатель несет ответственность за это. Любой спор, вызванный этим, является необоснованным.

9. BR покупатель, пожалуйста, предоставьте cpf или cnpj, для вас будет лучше получить его быстрее. спасибо

Возврат и Возврат

1. У вас есть 7 дней, чтобы связаться с нами, и 30 дней, чтобы вернуть его со дня его получения.Если этот предмет находится в вашем распоряжении более 7 дней, он считается использованным, и МЫ НЕ ВЫДАЕМ ВАМ ВОЗВРАТ ИЛИ ЗАМЕНУ. Нет никаких исключений! Стоимость доставки несет продавец и покупатель пополам.
2. Все возвращаемые товары ДОЛЖНЫ БЫТЬ в оригинальной упаковке, и вы ДОЛЖНЫ ПРЕДОСТАВИТЬ нам номер для отслеживания доставки, конкретную причину возврата и ваш номер телефона.
3. Мы вернем ВАШУ ПОЛНУЮ СУММУ ВЫИГРЫШНОЙ ЗАЯВКИ, после получения товара в его первоначальном состоянии и упаковке со всеми компонентами и аксессуарами, ПОСЛЕ ОБОИХ Покупатель и Продавец отменяют транзакцию с Aliexpress.ИЛИ, вы можете выбрать замену.
4. Мы будем нести всю стоимость доставки, если товар (ы) не так, как рекламируется.

Об обратной связи

Мы поддерживаем высокие стандарты качества и стремимся к 100% удовлетворенности клиентов! Обратная связь очень важна. Мы просим вас немедленно связаться с нами, прежде чем вы дадите нам нейтральный или отрицательный отзыв, чтобы мы могли удовлетворительно решить ваши проблемы.
Невозможно решать вопросы, если мы не знаем о них!

MD120 Sensitive Wood / Wall Detector металлоискатели AC Live Wire Wood Finder с ЖК-дисплеем подземный металлоискатель | |

MD120 Чувствительный детектор металла / стены Металлоискатели AC Live Wire Wood Finder с ЖК-дисплеем подземный металлоискатель

Особенности:

  • Многорежимное обнаружение: металлический предмет, проводка под напряжением, дерево.
  • Быстро найти цель с помощью чувствительного индуктора.
  • Встроенное маркировочное отверстие и легко маркируемая цель.
  • Удобная конструкция с противоскользящим покрытием, обеспечивающая удобство использования.
  • Графический ЖК-дисплей, отображающий режим, уровень сигнала и уровень заряда батареи.

Технические характеристики:

Максимальная глубина зондирования:

Черный металл: 120 мм;

Цветные металлы (медь): 80 мм;

Заряженный провод: 110-230 вольт (в проходе): 50 мм;

Дерево: 38 мм

Выключите приборы с неактивностью: 3 минуты

Рабочая температура: -10 ~ 50 ℃

Температура хранения: -20 ~ 70 ℃

Тип батареи: 1x 9 В 6LR61 ( НЕ входит в комплект )

Время работы: около 5 часов

Класс защиты: IP54

Размер: 22 * ​​9.3 см / 8,6 * 3,6 дюйма

Вес: 422 г (приблиз.)

Примечание. Этот детектор потребляет большое количество энергии, поэтому в качестве источника питания рекомендуется использовать перезаряжаемую литий-ионную батарею.

В комплект поставки входят:

1 x Детектор (батарея не входит в комплект )

1) Мы принимаем Alipay, West Union, TT. Все основные кредитные карточки принимаются через безопасный платежный процессор ESCROW.

2) Оплата должна быть произведена в течение 3 дней с момента заказа.

3) Если вы не можете оформить заказ сразу после закрытия аукциона, подождите несколько минут, и повторите платежи в течение 3 дней.

О доставке

1. Доставка по всему миру. (За исключением некоторых стран и APO / FPO)
2. Заказы обрабатываются своевременно после подтверждения платежа.
3. Мы только грузим к адресам подтвержденного заказа. Ваш заказ адрес должен совпадать с адресом доставки.
4.Показанные изображения не являются фактическим товаром и предназначены только для ознакомления.
5. ВРЕМЯ ПЕРЕХОДА ОБСЛУЖИВАНИЯ, предоставляемых перевозчиком, и исключая выходные и праздничные дни. Время в пути может меняться, особенно в праздничные дни.
6. Если вы не получили посылку в течение указанного периода, пожалуйста, свяжитесь с нами. Мы отследим посылку и свяжемся с вами как можно скорее с ответом. Наша цель - удовлетворение клиентов!
7. Из-за разницы в состоянии склада и времени мы выберем доставку вашего товара с нашего первого доступного склада для быстрой доставки.

8. Мы продавец не несем ответственности за импортные пошлины, покупатель несет ответственность за это. Любой спор, вызванный этим, является необоснованным.

9. Покупатель БР, пожалуйста, предоставьте cpf или cnpj, для вас будет лучше получить его быстрее. спасибо

Возврат и возмещение

1. У вас есть 7 дней, чтобы связаться с нами, и 30 дней, чтобы вернуть его со дня его получения. Если этот предмет находится в вашем распоряжении более 7 дней, он считается использованным, и МЫ НЕ ВЫДАЕМ ВАМ ВОЗВРАТ ИЛИ ЗАМЕНУ.Нет никаких исключений! Стоимость доставки несет продавец и покупатель пополам.
2. Все возвращаемые товары ДОЛЖНЫ БЫТЬ в оригинальной упаковке, и вы ДОЛЖНЫ ПРЕДОСТАВИТЬ нам номер отслеживания доставки, конкретную причину возврата и ваш номер телефона.
3. Мы вернем ВАШУ ПОЛНУЮ СУММУ ВЫИГРЫШНОЙ ЗАЯВКИ, после получения товара в его первоначальном состоянии и упаковке со всеми компонентами и аксессуарами, ПОСЛЕ ОБОИХ Покупатель и Продавец отменяют транзакцию с Aliexpress. ИЛИ, вы можете выбрать замену.
4. Мы будем нести всю стоимость доставки, если товар (ы) не так, как рекламируется.

Об обратной связи

Мы поддерживаем высокие стандарты качества и стремимся к 100% удовлетворенности клиентов! Обратная связь очень важна. Мы просим вас немедленно связаться с нами, прежде чем вы дадите нам нейтральный или отрицательный отзыв, чтобы мы могли удовлетворительно решить ваши проблемы.
Невозможно решать вопросы, если мы не знаем о них!

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
