13:10:50 [b]ЦИФРОВОЙ МЕТАЛЛОИСКАТЕЛЬ НА AVR МИКРОКОНТРОЛЛЕРЕ[/b] |

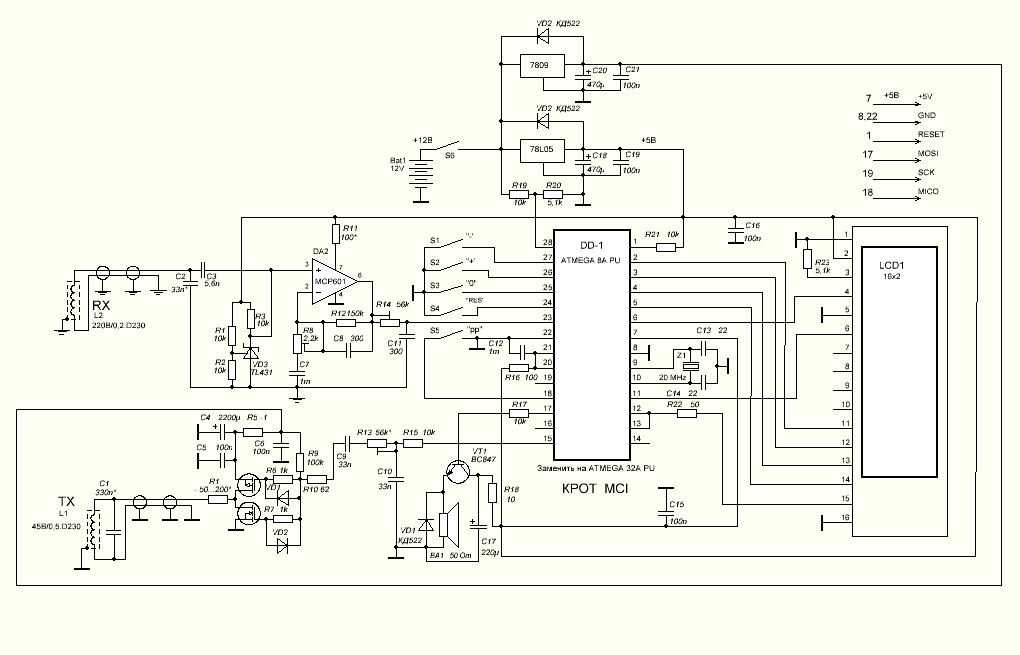

| ПРОСТОЙ ЦИФРОВОЙ МЕТАЛЛОИСКАТЕЛЬ НА AVR МИКРОКОНТРОЛЛЕРЕ источник: indikatop.ru Начну с пред истории… Схема простого маталлоискателя на микроконтроллере AVR показана на рисунке ниже: Устройство имеет как звуковую индикацию обнаруживаемых предметов, так и цифровую. * монета 1 копейка ————5см;
Внешний вид цифрового металлоискателя на микроконтроллере AVR Конструкция: Светодиод VD1 – красный , служит для питания дисплея от 3-х вольт, хотя его можно не ставить, а подключить напрямую. Дисплей работает и от 5В, но при этом длительная работа не гарантируется. Если применить 4 пальчиковые аккумулятора с суммарным напряжением 4,8В , то стабилизатор 78L05 можно не ставить, конденсатор C1 естественно тоже. Конденсатор для поисковой катушки нужно использовать с малым ТКЕ, желательно поставить тантал. При не подходящем конденсаторе значения на дисплее будут сильно “скакать”. Я использовал конденсатор типа “зеленый приплюснутый бочонок” залитый чем-то похожим на зеленый эпоксидный клей. Выдрал его из китайского радиоприемника (по моему). Емкость данного конденсатора не критична, рекомендуемая 0.01-0.05 мкФ , от этого зависит поисковая частота датчика. Катушку я мотал на 3-х литровой банке 80-120 витков, проводом 0,2-0,5 (тоже не критично). После намотки катушки на банку, снял и туго замотал ее скотчем для жесткости. Затем обязательно сверху намотать экран из медной или алюминиевой фольги. Намотка должна быть без просветов, с плотно прилегающими к друг-другу витками. От экрана делается отвод из медной проволоки, который припаивается затем к минусу источника питания. Конструкция поисковой катушки должна быть максимально жесткой, поэтому я свою засунул в распиленную пластиковую водопроводную трубу, и дополнительно обмотал скотчем. Прошивка:
Скачать прошивку микроконтроллера AVR для этого металло-детектора
|
Принцип работы устройства заключается в подсчете периода нескольких десятков импульсов, фильтрация данного значения, проход через условности автоматической коррекции и сброса а затем вывод на дисплей. Устройство работает в динамическом и статическом режиме с возможностью переключения режимов и огрубления чувствительности в каждом из них. Метало детектор обеспечивает обнаружение по воздуху, на расстоянии от центра поисковой катушки:
Металлоискатель на atmega
Войдите , пожалуйста.
Хабр Geektimes Тостер Мой круг Фрилансим. Войти Регистрация. В статье не будет какой-то особо эффективной схемы металлоискателя. Идея использовать ATtiny13A мне не нравится из-за его восьминогости. Итого получаем 77 центов на устройство против 95 за DIP корпус и, как бонус, в простых устройствах использовать переходник в качестве платы с подпаиванием проводков прямо к нему, что было бы невозможно с DIP корпусом.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Импульсный металлодетектор на ATmega8 + ЖКИ
- ИМПУЛЬСНЫЙ МЕТАЛЛОИСКАТЕЛЬ
- Мой импульсный металлодетектор на Arduino
- Металлоискатель на микроконтроллере своими руками
- Металлоискатель Квазар (Qasar) на микроконтроллере AVR
- Металлоискатель на микроконтроллере ATtiny2313A
- Металлоискатель МалышFM с дискриминацией металлов
- Металлоискатель Clone PI AVR (Клон ПИ АВР) своими руками
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Самодельный металлоискатель “МеДВедь”.
4-я часть. Электронная начинка.
Импульсный металлодетектор на ATmega8 + ЖКИ
Переработанная версия всеми известного импульсного металлоискателя – “Пирата”, но на Arduino. Имеет неплохую чувствительность даже на мелкие монеты.
Стабилен в не зависимости от температуры и заряда батареи. Схема максимально упрощена. Из недостатков можно отметить отсутствие возможности определять тип металла. Определять тип могут только металлоискатели с радио излучающим принципом детектирования сложны в устройстве и требуют точной настройки. Импульсный металлоискатель в свою очередь работает на магнитном детектировании индукционных токов в металле.
Индукция при поиске не различима для черный и цветных металлов. К слову сказать, что есть еще третий тип металлоискателей – частотный. Малоэффективная и очень простая конструкция в основе которой генератор колебаний магнитного контура, который чувствителен к изменению величины индукции катушки.
Мы ее рассматривать не будем из-за низкой чувствительности. Личный эксперименты по разработке такой конструкции в лучшем случае позволяли детектировать сковородку на 20 см глубины. На монет реагировал только в “упор”. Практически бесполезная штука. По тому от нее сразу отказался.

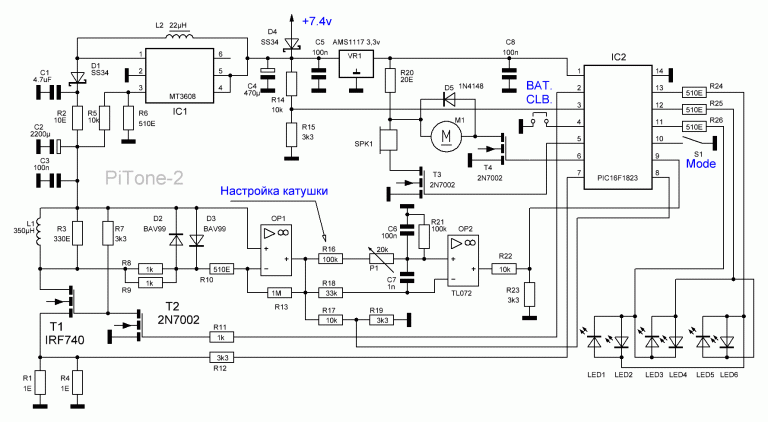

Наша схема импульсного металлоискателя имеет в себе несколько основных компонентов. Arduino генерирует импульсы, они усиливаются полевым транзистором силовым ключом который в свою очередь индуцирует импульсы магнитное поле в катушке.
Магнитный импульс проходит до искомого металла и индуцирует в нем ток, а затем обратный сигнал магнитного поля. Этот обратный магнитный поток через небольшую задержку возвращается обратно в катушку металлодетектора и генерирует импульс. Сигнал проходит мимо пары диодов диоды нужны что бы ограничить напряжение до 1 вольта и уходит на вход операционного усилителя.
Усиленный сигнал попадает в arduino в котором высчитывается “спадающий хвост” после отключения катушки силовым ключем.
В зависимости от времени спада мы можем судить о величине или удаленности объекта.
Индикатор показывает эту величину в 8-и уровнях индикаторов. К слову о катушке. Она должна быть диаметром 20 см с ю витками провода 0,4 – 0,8 мм. Толщина провода так же влияет на индукцию всей катушки. Сильное отклонение от толщины провода приведет к ухудшению чувствительности прибора.
Катушка вставлена в водопроводную ПВХ трубу и не имеет никаких дополнительных металлический соединений. Все публикации. Готовые DIY проекты. Умный дом. Micro PI. Качер Бровина на полевом транзисторе. Гроубокс своими руками. Станок для раскраски яиц на пасху. Сигнализация потопа с датчиком воды. Манипулятор-рука, на 3d принтере. Металлоискатель Пират на Arduino микроконтроллере.
