Металлоискатель PIRAT своими руками | kavmaster

Схема металлоискателя «Пират»,  очень популярная и понятная даже начинающему радиолюбителю. Металлоискатель Пират обладает довольна неплохими характеристиками, ни смотря на простоту схемы и доступность деталей. Собирается легко, за вечер, не требует практически ни каких настроек и прошивок, начинает работать сразу после сборки! Ниже представлю подробную инструкцию по сборке металлоискателя Пират!



Технические характеристики МД Пират:

Потребляемый ток 30-40 мА
Напряжение питания 9-14 вольт
Дискриминации нет, реагирует на все металлы
Чувствительность монета 25 миллиметров — 20 см
Крупные металлические предметы — 150 см

Питание:

Для работы металлоискателя Пират, требуется напряжение 9-14 вольт. Можно использовать обычные батарейки или аккумуляторы типа AA или две кроны соединённые параллельно, но я бы посоветовал потратить немного денег и купить аккумулятор для бесперебойника, его легко можно закрепить на штанге металлоискателя и заряда будет хватать на долго. Так же, можно использовать и батарею от шурупавёрта, кстати по началу, я именно её и использовал!

Катушка:

Поисковая катушка для металлоискателя Пират, тоже изготавливается несложно. Наматывается на оправе 190 мм. и содержит 25 витков провода ПЭВ 0.5 мм. Катушку можно намотать на пяльце для вышивания, кстати этот способ довольно распространенный. Лично я беру обычную кастрюля, наматываю на ней катушку и стягиваю всё это изолентой, затем делаю каркас из тонкой фанеры и закрепляю её на нём. Тут как говорится, каждому своё, кому как удобно.

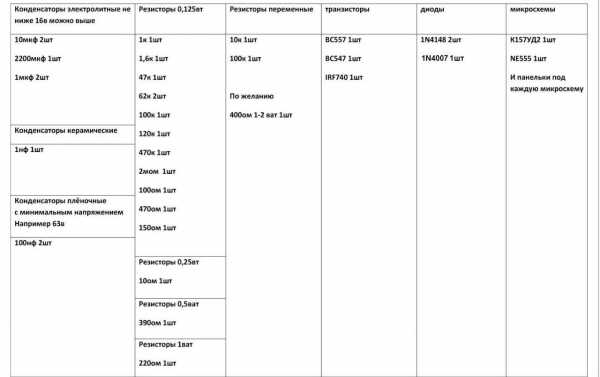

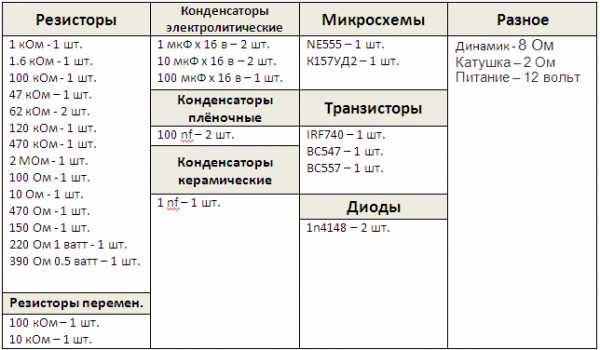

Необходимые детали:

Скачать список деталей

Схема металлоискателя пират:

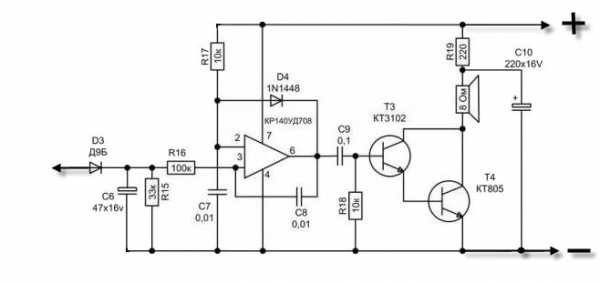

Металлоискатель пират состоит из передающего и приёмного узлов. Передающий узел состоит из генератора импульсов который собирается на микросхеме NE555 и мощного ключа, на транзисторе IRF740. Приёмный узел состоит из микросхемы К157УД2 и транзистора BC547.

На самом деле, детали достаточна распространенные но если всё таки вы не смогли их найти, попробуйте применить аналоги. Таймер NE555 можно заменить на отечественный аналог КР1006ВИ1, Вместо транзистор IRF740, можно поставить любой биполярный NPN структуры с Нкэ не ниже 200 вольт, можно даже выпаять из энергосберегающей лампы или зарядки от телефона, на крайний случай, подойдет даже КТ817. Транзисторы BC557 и BC547, на отечественные КТ3107 и КТ3102. У операционного усилителя К157УД2 есть полный аналог КР1434УД1В, так же его можно заменить на импортный TL072, но в этом случае, нужно будет переделать распиновку платы, так как у него 8 ног.  Металлоискатель Пират на TL072 у меня тоже есть, схема и плата лежат в общем архиве. Кстати генератор импульсов можно собрать и на транзисторах:



Немного о деталях:

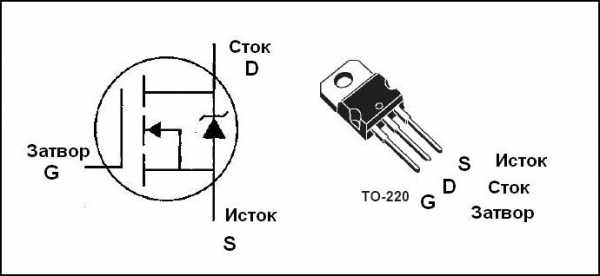

Микросхема К157УД2 и К157УД3Микросхема NE555Транзистор IRF740Плёночные конденсаторы
Правильное соединение резисторов.

Сборка металлоискателя Пират:

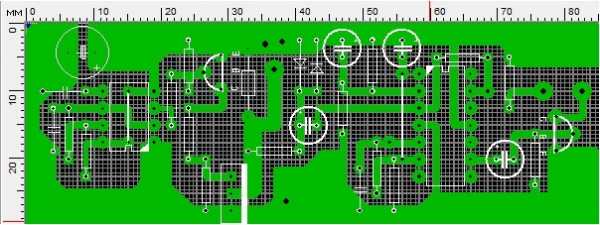

Для начала конечно же нужно подготовить плату. Для этого открывает программу Sprint-Layout и печатаем заготовку нашей будущей платы, затем переносим рисунок любым удобным способом на подготовленную плату, протравливаем её и насверливаем отверстия для деталей. Я использую технологию ЛУТ, хотя лазерного принтера у меня нет, делаю на работе.

Но когда нет возможности напечатать на лазерном принтере, то можно сделать рисунок на струйном, затем отрезать стеклотекстолик нужной формы, приложить рисунок к плате и острым предметом отметить дырочки, затем насверлить и перманентным маркером нарисовать дорожки вручную. Ну или через копирку перевести.

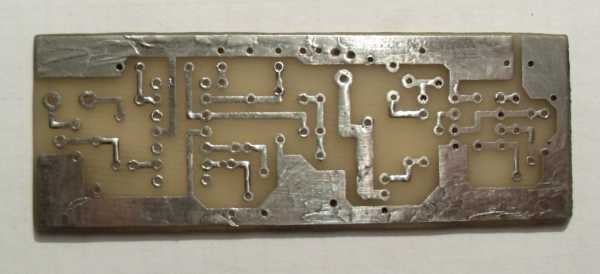

Обязательно нужно зачистить плату мелкой наждачной бумагой и обезжирить ацетоном перед нанесением рисунка, так и изображение хорошо переведётся и процесс травления будет быстрее и надёжнее. После того как плата протравится, необходимо снова ацетоном стереть тонер или маркер и немного потереть наждачной бумагой.



Затем берём паяльник и лудим дорожки оловом. После лужения, обязательно стираем ацетоном лишнюю канифоль, дабы избежать проблем в будущем. По желанию, можно прозвонить дорожки.

Теперь необходимо припаять все детали на плату. Для этого так же открываем печатку в программе Sprint-Layout и смотрим где какие детали располагаются. Я настоятельно советую вам, поставить панельки для микросхем, на всякий случай. Первым делом припаяйте перемычки, их в схеме 2, и одна находится под микросхемой NE555, так что если вы про неё забудете, неисправность будет найти сложно, так как я уверен, вы за эти перемычки и не вспомните! В качестве перемычки, подойдут ножки от резисторов.

Когда все детали на месте, остаётся только припаять отводы на переменные резисторы, катушку, динамик и питание.

Правильно собранная схема начинает работать сразу, без каких либо настроек.

Катушка как я говорил выше, наматывается на оправе 19-22 см и содержит 25 витков. Для поиска более мелких предметов, можно намотать катушку по меньше 15 см — 17 витков или 10 см. — 13 витков. Для поиска чермета конечно лучше использовать катушку диаметром 19 см.

Хочу сказать пару слов о тональности звука. Мне он показался слишком грубым. Изменить тональность, можно путём подбора конденсатора С1, я заменил его на 47nf и звук стал более высоким.

Динамик лучше брать типа 3ГДШ TRYD 4070-02 8Ом так звук будет гораздо мощнее, я заменил старый динамик в своём металлоискателе именно на него. Так же, очень хорошо справляются и динамики от наушников.

Ссылку на печатную плату, а так же список деталей необходимых для сборки Пирата которые очень дёшево можно купить на AliExpress с бесплатной доставкой, находятся в конце статьи по видео!



И напоследок, видео работы металлоискателя Пират:





Файлы для скачивания:

Печатные платы и программа Sprint-Layou 6

Скачать

Похожее

kavmaster.ru

Подробная инструкция по сборке металлоискателя своими руками

Предназначение металлоискателя, или, как его еще называют, металлодетектора, — это поиск металлических изделий с помощью электрических или магнитных свойств, которые отличают их от окружающей среды. Проще говоря, при помощи металлодетектора можно найти металл даже в земле. Однако этой средой его возможности не ограничиваются, так как его применяют и в воде. Данным приспособлением пользуются службы охраны, криминальная служба, военные, геологи и рабочие многих других специальностей. Но подробная инструкция по сборке металлоискателя своими руками может пригодиться также и для применения устройства в домашнем хозяйстве.

Область применения прибора

Для тех, кто потерял кольцо или ключи и знает их примерное местоположение, металлоискатель станет настоящим спасением. Сделать самодельный металлоискатель не так уж и сложно, особенно если есть схема самодельного металлоискателя и подробное описание сборки. Чаще всего сборкой занимаются любители радиомеханики, кладоискатели, краеведы и военно-исторические объединения. Устройство дает возможность найти монету в верхнем слое грунта или большие металлические детали на внушительной глубине до 1,5 метра.

Такими свойствами обладают и самодельные устройства, но при помощи опытного радиомеханика можно собрать прибор и помощнее. Немало людей используют металлодетектор в коммерческих целях: при обнаружении разных деталей сдают их в металлолом, зарабатывая определенную сумму. Находки могут быть и более важные, к примеру, старинные вещи или настоящие клады в виде сундуков с сокровищами.

Принцип работы металлоискателя

Принцип работы металлоискателя заключается в использовании электромагнитной технологии. Катушкой создается электромагнитное поле, которое взаимодействует с токопроводящими предметами в результате этого создается вихревой ток, искажающий сигнал катушки. Даже при отсутствии токопроводимости, предмет может иметь свое магнитное поле, которое также будет создавать помехи, тем самым указывая на местонахождение предмета.

После поступления помех изменяется электромагнитный импульс, который поступает прямо на блок управления, издающий при этом звуковые сигналы или показывая данные на дисплее, свидетельствующие о находке. Устройства разделяются на множество групп и имеют огромное количество названий и классифицируются все они по множеству параметров.

Разновидности детекторов

Общие характеристики приборов:

  • Глубина — проницательная способность чувствительности аппарата. То есть максимальная глубина проникания в грунт, на которой можно что-то обнаружить. Если предмет лежит дальше указанного значения, то при любых его свойствах и размерах обнаружить его не удастся.
  • Длина и ширина поисковой зоны — определенная воображаемая область, в которой может быть найден объект.
  • Чувствительность — возможность обнаруживать предмет в зависимости от его размера.
  • Избирательность — возможность повышать уровень сигнала при находке предметов определенного типа. К примеру, на золото или серебро звук динамика усиливается.
  • Устойчивость к помехам — отсутствие или минимальное реагирование на помехи ЭМП (электромагнитного поля) постороннего происхождения: радиостанция, грозовые разряды, ЛЭП, и другие.
  • Возможность дискриминации — передача пользователю сигналов, характеризующих найденный предмет.

Дискриминация является составным параметром, так как сигнальных выходов, скорее всего, 1 или 2, а определений по свойству и расположению предмета несколько. Однако, по реакции прибора, учитывая приближение к объекту, выделяются сигналы:

  • Пространственный — можно определить расположение объекта в месте поиска и глубину расположения.
  • Геометрический — возможность образного формирования длины и ширины находки.
  • Качественный — возможность предполагать о структуре находки.

Рабочие параметры

Все параметры чувствительности связаны с частотой генератора. Поэтому изначально металлоискатели классифицируют в зависимости от рабочей частоты:

  • Сверхнизкочастотный — прибор потребляет много энергии и его перевозят машинами. Сигналы должны обрабатываться компьютером, иначе тип находки по сигналу определить не удастся. Частота в пределах нескольких сотен Гц.
  • Низкочастотный — простой прибор и по схеме, и по конструкции. Частота может быть в несколько сотен Гц или несколько кГц. Помехоустойчивый, слабочувствительный и с плохой дискриминацией. Если в качестве питания выступают батарейки, то проницание около 1,5 м, а при питании около 10 Вт — около 5 метров. Такие приборы еще называют глубинными. Лучше всего реагирует на черный металл и на бетонные конструкции большого объема.
  • С повышенной частотой — в пределах нескольких десятков кГц. Устроены сложнее низкочастотных, но имеют небольшие требования к катушке. Проницание около 1,5 метра и нестабильная помехоустойчивость, но имеют хорошую чувствительность и дискриминацию. На обводненном или минерализованном грунте лучше не использовать, так как обломки и частицы скальных пород экранируют ЭМП и поиск будет безуспешным.
  • Радиочастотный или с высокой частотой (РЧ или ВЧ). Часто используется для поиска золота. Обладает отличной дискриминацией с проницанием до 0,8 метра в сухом немагнитном грунте. Небольшое энергопотребление. Чем лучше изготовлена катушка, тем больше его эффективность.

Метод поиска металлических изделий

Существует больше 10 методов поиска, однако методы с оцифровкой сигналов и обработкой через компьютер относятся к профессиональному оборудованию. Схемы металлоискателей своими руками чаще всего изготавливают с учетом следующих методов поиска:

  • Параметрический.
  • Приемопередающий.
  • Накопление фазы.
  • Биение.

Без приемной катушки

Параметрические устройства не имеют ни приемной катушки, ни приемника. Детекция происходит благодаря влиянию предмета на индуктивную катушку генератора. В зависимости от добротности катушки будет меняться частота и амплитуда колебаний, что может фиксироваться по-разному, к примеру:

  • Измеряется частота и амплитуда.
  • Измеряется ток генератора.
  • Измерение напряжения петли ФАПЧ (фазовая автоподстройка частоты).

В большинстве случаев такие приборы применяют в качестве магнитодетекторов. Имеют плохую чувствительность, но дешевые и помехоустойчивые, а использование требует определенного навыка.

Со встроенным передатчиком

Приборы с приемником и передатчиком очень эффективны, но имеют сложное схемотехническое строение и для них нужны качественные катушки. Устройства с одной катушкой называются индукционными.

Щелчки после приближения к предмету

В металлоискателях с накоплением фазы могут быть с одной катушкой импульсного типа или с двумя генераторами. В устройстве с одной катушкой, при прохождении импульсов увеличивается сдвиг фазы и при достижении определенного уровня срабатывает дискриминатор и в наушники подается сигнал по типу щелчка. Чем ближе предмет, тем чаще повторяются щелчки.

Двухкатушечный металлоискатель по схемотехнике проще импульсного, но и слабее по чувствительности, проницание тоже меньше до 2 раз.

Металлоискатели на биении

Устройства собираются с 2 генераторами, опорным и рабочим. Рабочий генератор настраивается на нулевое значение биения и в зависимости от звукового тона можно судить о месте расположения объекта, его размере и свойствах.

Сборка металлоискателя своими руками

Существует мнение, что фирменные образцы металлоискателей по многим параметрам превосходят самодельные устройства. Однако факты говорят обратное: если прибор правильно собрать, то самоделка может оказаться не только дешевле заводской конструкции, но и лучше. Многими кладоискателями приобретаются самые дешевые типы устройства, а в дальнейшем они либо самостоятельно собирают металлоискатель, либо покупают кастомный вариант.

Новичку или человеку, который плохо разбирается в электронике, может показаться сложной специальная терминология, формулы и схемы. Но при подробном разборе всей информации, становится ясно, что имея хотя бы средний уровень знаний, можно разобраться как сделать самодельный металлоискатель.

Самостоятельное изготовление печатной платы

Для дальнейшего размещения деталей металлоискателя нужна печатная плата. Для этого лучше всего использовать метод ЛУТ — лазерно-утюжная технология.

Изготовление происходит поэтапно в такой последовательности:

  • При помощи лазерного принтера распечатать схему, которая разрабатывается в программе Sprint-Layout. При этом рекомендуется использование фотобумаги с небольшой плотностью.
  • Подготовить текстолитовую заготовку. Очистить наждачкой и обработать растворителем. Размер заготовки 84×31 мм.
  • Заготовка укладывается под распечатанную схему, после чего фотобумага гладится утюгом. Под действием температуры схема разметки должна перенестись на текстолит.
  • После того как схема закрепилась в тонере, заготовка помещается в воду и осторожно убирается бумага.
  • Обычной иголкой исправить размазанные участки, если они есть.
  • Плата помещается в раствор хлорного железа или медного купороса.
  • Ацетоном или другим растворителем удалить тонер.
  • Тонким сверлом и дрелью проделать отверстия для размещения деталей.

На последнем этапе проводится лужение дорожек. Паяльником размазывается раствор ЛТИ-120.

Монтаж радиодеталей на плату

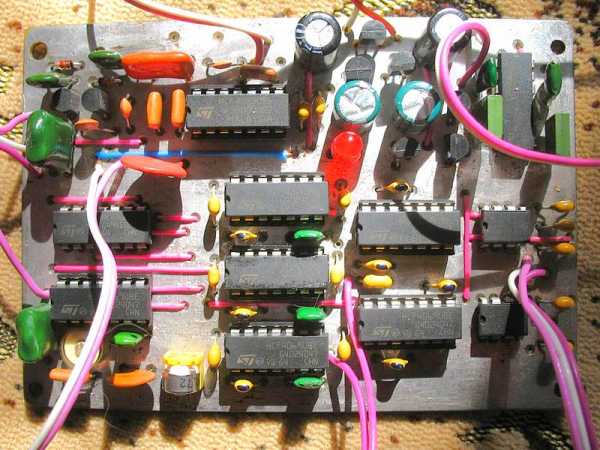

На этом этапе сборки металлоискателя в подготовленную плату устанавливаются все элементы:

  • В качестве главной микросхемы выступает КР1006ВИ1, но также можно использовать и ее аналог иностранного производителя NE555. До установки микросхемы запаивается перемычка под ней.

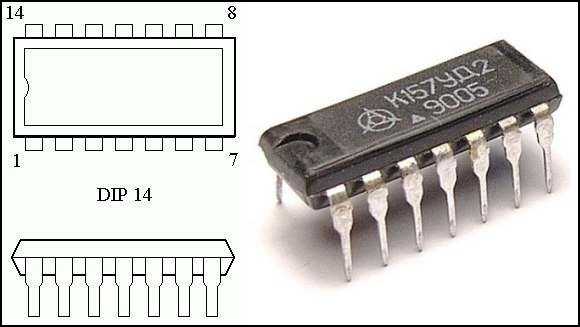

  • Следующим нужно установить усилитель К157УД2. Деталь можно найти в магнитофоне советского производителя или же приобрести на рынке.
  • Далее проводится монтаж двух SMD конденсаторов и одного резистора МЛТ С2−23.
  • Впаиваются два транзистора. Структура одного NPN, а другого — PNP. Рекомендуется приобрести BC 557 и BC 547, но в случае отсутствия такой возможности используются аналоговые модели. Полевым транзистором может выступать IRF — 740 или другой с такими параметрами.
  • Установка конденсаторов. Выбираются детали с самым низким значением TKE для улучшения термостабильности.

В данном случае используется старая схема, но можно найти и спаять похожий, современный вариант, так как усилитель К157УД2 в настоящее время найти непросто.

Изготовление катушки устройства

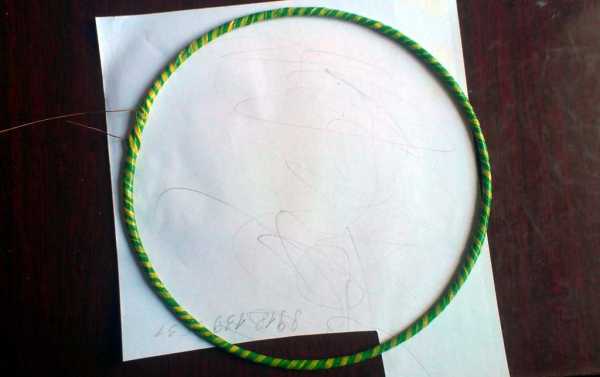

Самодельную катушку наматывают на жесткой оправе с радиусом 100 мм. Нужно намотать примерно 25 витков. Такой показатель является приемлемым в случае использования проволки ПЭВ с диаметром около 0,5 мм, но также можно использовать и другой крепкий материал.

Для выбора оптимального количества витков можно провести эксперимент, проверив устройство на улавливание монетки.

Каркас и дополнительные элементы

В качестве сигнального динамика может использоваться деталь из переносного приемника с сопротивлением Ом. Допускается применение китайских аналогов с таким же сопротивлением.

Для нормальной работы металлоискателя, нужно настроить чувствительность. Порог определяется при достижении равномерного, но не очень сильного потрескивания. Для этого используют два потенциометра с разной мощностью. Понадобится один с мощностью 10 кОм, а другой — 100 кОм. Для увеличения помехоустойчивости рекомендовано применять экранированный кабель для соединения катушки со схемой. Источником питания могут выступать аккумуляторные батареи. Минимальное напряжение должно составлять 12 В. Для устойчивости электросхемы на выходе устанавливается стабилизатор напряжения типа L7812.

После изготовления конструкции и проверки работоспособности нужно сделать корпус переносного устройства. Каждый любитель может создавать каркас по своему усмотрению из подручных предметов, но внимание нужно обратить на следующие рекомендации:

  • Для удобства и лучшей устойчивости штангу можно усилить, купив для этого несколько метров водопроводной ПВХ трубы и несколько перемычек для соединения. На верхней части желательно сделать подставку для рук. Идеальным вариантом будет изготовление подлокотника. В таком случае оператору будет легче пользоваться металлоискателем.
  • Плату нужно поместить в защищенную коробку, соответствующую ее размеру, и закрепить на корпусе.
  • В качестве питания используется аккумулятор от шуруповерта, который имеет небольшой вес и достаточную емкость. С учетом параметров может использоваться какой-нибудь другой вариант.
  • При создании корпуса и всей конструкции нужно учитывать то, что присутствие посторонних металлических элементов будет сильно искажать сигнал магнитного поля металлоискателя и его эффективность будет нарушена.

Эффективность устройства

Прибор, изготовленный по такой схеме, не будет эффективным при поиске мелких предметов на большой глубине, но некоторые советские монеты можно найти на глубине около 30−40 см, а крупный размер металлических деталей детектор чувствует на расстоянии около 1 метра и больше.

Такой самодельный вариант металлоискателя подойдет людям, осваивающим основы поиска или не имеющим возможности пользоваться дорогостоящей моделью. Специалистам или опытным кладоискателям эффективности прибора может быть недостаточно.

chebo.pro

Простой металлоискатель своими руками | Мастер Винтик. Всё своими руками!

Металлоискатель на срывах синхронизации «Бабочка»

Для начинающих простая схема металлоискателя на двух катушках, основана на принципе срыва синхронизации этих самых генераторов.  В интернетe есть много разных схем металлоискателей, но правильно настроить и отрегулировать собранную схему без осциллографа достаточно тяжело начинающему радиолюбителю. Мы предлагаем собрать простой металлоискатель своими руками с простыми настройками.

Характеристики металлоискателя
  • монету размером с 5 копеек СССР обнаруживает до 15 см;
  • металлическая крышка от банки – до 30 см;
  • металлический канализационный люк — до 60 см.
  • может работать в воде.
  • одной зарядки аккумулятора хватает на 20 — 30 часов работы.
  • потребляемый ток — 15 мА.
  • Вес 500 грамм.

Подстраивается под соответствующий грунт и даже при хорошей герметизации катушек может работать в воде. По определенному звуку в наушниках можно определить тип металла.

Схема не критична к питанию, количеству витков и номиналам деталей.

Условие одно — левая и правая части схемы должны быть одинаковыми!

Помехи компенсируются, грунт не влияет. Чувствительность зависит не от схемы, а от самой физики измерений. Мы накапливаем сдвиг фазы.

Симметрично собранная схема работает сразу. Но посмотреть интересно.

При питании 4 V на катушках около 40 V — можно подать прямо на трубку .

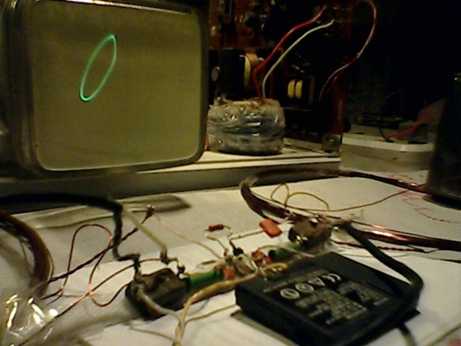

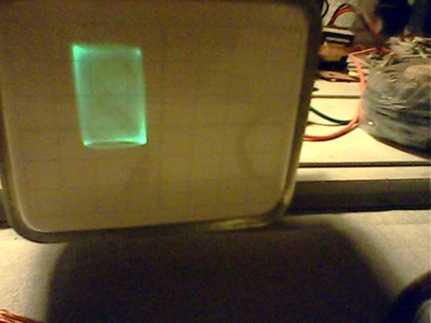

Сигналы с генераторов подаем на пластины X и Y

Частоты совпадают

Вот они срывы.
В наушниках появились щелчки.

Генераторы не синхронизированы.

Детали собираем на любом непроводящем клею.

Если батарейка питания дохлая и садится, то и настройка будет уплывать. Хорошо аккумулятор от телефона подходит.



Для конструкции мы используем металлопластиковую водопроводную трубу. Штанга может быть разъемной, трубы диаметром 26 и 20 туго входят одна в другую. Конденсаторы с хорошей температурной стабильностью, слюдяные — это важно.

Катушки и схему покрыть масляным лаком. Между катушками 10 см. Катушки ставим на расстоянии 10 см и приклеиваем — двигать не надо

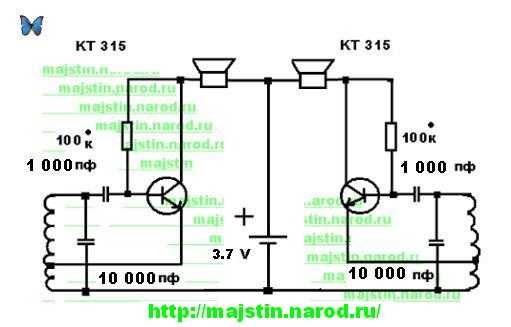

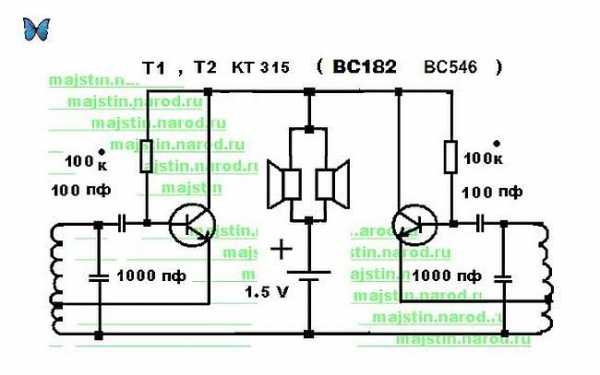

Схема металлоискателя «Бабочка» с одним динамиком

Источник:majstin.narod.ru

Список деталей:
  • Транзистор — КТ315 (ВС182, ВС546, ВС547 и т.п.) — 2шт;
  • Конденсатор — 1000 пф (1 нф или 102) — 2шт;
  • Конденсатор — 10000 пф (10 нф или 103) — 2шт;
  • Сопротивление — 100 кОм — 2шт;
  • Обычные стереонаушники — 1 шт;
  • Источник питания (от сотового телефона) — 3,7 В — 1 шт;
  • Провод в лаковой изоляции ПЭВ, ПЭЛ, ПЭТВ и т.п. диаметром 0,4-0,7 мм.

Если у Вас нет всех необходимых деталей и платы,

Вы можете заказать их у нас

все необходимые детали с печатной платой.

Подробнее о радионаборе…

Как мотать катушки?

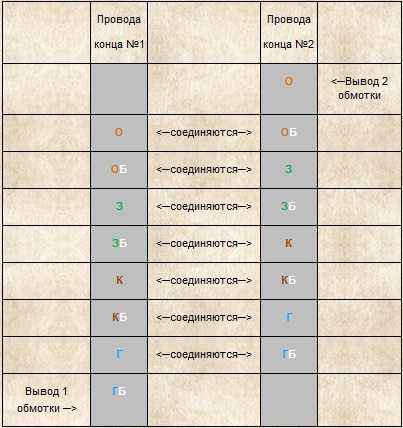

Подробное объяснение изготовления катушки: 0 — ой виток — это начало катушки (припаивается к нижней по схеме дорожке (минус батареи). Далее мотаете катушку (например на кастрюле), как 10 витков сделали скручиваете петельку, зачищаете изоляцию и припаиваете к средней по схеме отводу, т.е. к эмиттеру транзистора (это будет отвод). Затем мотаете ещё 20 витков, отрезаете и конец провода припаиваете к соединению двух конденсаторов 1000 пф и 10000 пф (это конец катушки). Аналогично делается вторая катушка.

Настройка металлоискателя

Когда пищит — это хорошо! Но всё же не всегда (по разным причинам) удаётся сделать одинаковые генераторы, по этому необходимо один из них подстроить под частоту второго.

Грубая настройка последним витком катушек

Берем листок алюминия или консервную банку побольше. Подносим к катушкам поочередно. Над одной писк еще выше, над другой замолкает. На той катушке, где замолкает, отгибаем вовнутрь последний виток (или двигаем катушки, уменьшаем или увеличиваем расстояние между ними) , добиваемся самого тихого писка или пока сигнал не замолчит. Сверху каждой катушки обязательно следует приклеить трубочки с ферритом. Можно потом подстроить ферритовым стержнем до полной тишины.

Настройка ферритовым стержнем

Для этого берём трубочку и ферритовый стержень, крепим рядом с одной из катушек. Ферритовый стержень двигаете в трубочке  пока не за синхронизируете генераторы. Ферритовый стержень с катушкой от старого радиоприёмника (можно лампового). Все провода смотать, оставить каркас с ферритовым стержнем.

Видео инструкция по настройке металлоискателя

Можно отрегулировать полосками алюминия, приклеив их к катушке внутри или снаружи. Для настройки кладем на обе катушки по полоске алюминия или просто консервные крышки и двигаем их, добиваясь самого низкого тона гудения.

Если в наушниках четко слышатся щелчки — это значит, что чувствительность прибора стоит на максимуме.

Другой вариант подстройки частоты — установка параллельно конденсатору 1000 пф конденсатора переменной ёмкости, например от старого радиоприёмника.

Монтаж металлоискателя

За неимением платы из фольгированного текстолита или гетинакса платы можно сделать из картона.

Фото вариантов изготовления печатной платы данного  металлоискателя

Фото металлоискателя Владимира Носикова

Фото металлоискателя Дмитрия Коснова

 Возможно Вас так же заинтересует

Здесь Вы можете купить готовый Металлоискатель других типов или датчик




П О П У Л Я Р Н О Е:


– н а в и г а т о р –


Популярность: 181 174 просм.


ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ


www.mastervintik.ru

Металлоискатель Пират | zakonoma.net

В этой подробной статье поговорим о том, как сделать металлоискателе пират самому и своими руками, мы разберем все по полочкам, все аспекты его сборки. Начиная от принципа действия, до перечня популярных неисправностей.

Для начала немного истории, от куда взялся этот прибор, каковы отзывы копателей и посмотрим на его характеристики.

Pirat – это вовсе не завоеватель морских далей, а такое сокращение. PI – означает что этот металлодетектор импульсный, а rat – сайт автора данного мд, radioscot. Что касаемо отзывов, то пират завоевал славу простого и не дорогого прибора, обычно начинающие создатели детекторов начинают с его. Надежность зависит от автора и качества его сборки. После сборки, он сразу готов к работе, в настройке не нуждается.

Характеристики металлоискателя пират:

Здесь так же много зависит от создателя этого прибора, использованных деталей и диаметра катушки. Приведем, в качестве примера, заявленный автором значения:

  • Напряжение питания 9 – 12 вольт.
  • Потребляемый ток 30-40 мА.
  • Глубина обнаружения монеты(25мм) – 20 см.
  • Глубина обнаружения крупных металлов – 150 см.

Список деталей:

Список нужных деталей, для металлоискателя пират ,приложен в виде изображения ниже. Все эти радиодетали достать не трудно, за исключением микросхемы компаратора, она относительно редкая, но в магазинах ее найти можно, достаточно их и в старой советской технике. Теперь вопрос какие нужны детали отпал, поехали дальше.

Схема металлоискателя пират

Классическая принципиальная схема пирата состоит на микросхеме ne555, вот ее рисунок.

Схема металлоискателя пират на NE555

Эта электросхема состоит из 2-ух блоков — генератора импульсов и компаратора. Вкратце, принцип работы таков: генератор импульсов посылает свои импульсы на один вход компаратора, а на второй вход компаратора подается импульс с катушки. Если на двух входах компаратора есть сигналы, то и на его выходе он тоже есть, сигнал с выхода идет на динамик, и он оповещает нас – металл тут. Кроме того, в интернете есть схемы, мд пират с использованием микросхем tl072 и к561ла7. Конкретной информации по к561ла7 найдено не было, поэтому если есть что сказать по этому поводу, ждем в комментарии, обязательно добавим к статье.

Схема металлоискателя пират на транзисторах

Это второй вариант схемы от разработчика. В качестве генератора тут используется не микросхема, а транзисторы, в оригинальном варианте советские KT-361 и KT-361. Но никто не запрещает эксперименты, иные транзисторы, похожие по параметрам, хорошо подойдут.

Схемы микроконтроллерных версий: пират 2, пират 3, пират 4, прилагаться не будут. Что касаемо схемы на золото, то тут не нужно каких-то отдельных манипуляций. Достаточно собрать обычный пират и испытать его, он должен реагировать на любые металлы. Некоторым нужно скачать схемы для печати, вы можете кликнуть на изображение и сохранить себе на компьютер. Если вы сделали переделку схемы своими руками, то будем рады добавить ваш вариант в статью.

Вот мы подробно и поговорили о схеме металлоискателя пират.

Плата металлоискателя пират

Раз от автора есть два варианта схемы, следовательно, есть и два варианта печатной платы. Вот изображение платы на ne555:

Скачать печатную плату на NE555

Плата на транзисторах

Скачать печатную плату на транзисторах

Вот, кстати, плата на tl072, если кому это интересно. На SMD деталях.

Скачать печатную плату на tl072

Размеры плат:

  • На транзисторах — 30×76.
  • На NE555 — 30×80.
  • SMD на TL072 — 26×35.

Катушка для металлоискателя пират

Теперь поговорим о том, как сделать катушку для металлоискателя пират своими руками.

Есть много вариаций намотки катушки. Классический вариант – это взять провод ПЭВ 0.5 и намотать 25 витков на какой-нибудь оправе, радиусом 19-20 см. Запаивать рекомендуется напрямую, а как вся схема заработает, начинать экспериментировать с различными штекерами и переходниками. Если вы любите скрутки – их быть не должно, от этого очень зависит чувствительность.

Некоторые, делают катушку для металлоискателя пират, из витой пары. Это очень хороший вариант катушки. Чтобы сделать ее, нам нужно примерно 2.5 – 2.7 провода витой пары. Находим средину и делаем отметку, после делаем кольцо и тоже отмечаем как на рисунке ниже. Все это дело фиксируем и начинаем огибать кольцо концами с двух стороны. Делать это нужно плотно, без зазоров. Должно получиться около 3ех витков.

Распиновка проводов для катушки из витой пары

Глубинная катушка для металлоискателя пират.

Для повышения глубины и чувствительности металлоискателя пират, нужно грамотно сделать катушку. Методика такова:

  1. Наматываем 25 витков.
  2. Тестируем, отматывая по одному витку и отрезая их, чувствительность будет повышаться.
  3. Находим тот момент, когда чувствительность начнет не возрастать, а понижаться.
  4. Высчитываем число витков и наматываем новую катушку с этим количеством витков + 1 или 2 витка.
  5. Максимальная чувствительность достигнута.

Так и повышается чувствительность пирата. Очень много так же зависит и от качества дорожек. Еще можно поиграться с резистором R7.

Параметры при которых была достигнута максимальная глубина:

  • Количество витков — 10.
  • Сопротивление катушки – 2 Ома.
  • Толщина проволоки – 0.45.
  • Диаметр – 20 см.
  • Резистор R7 – 75 Ом.

Настройка металлоискателя пират

Не нуждается в спец настройке. Достаточно собрать плату и включить его. После 5-10 сек он начинает издавать звуки. Переменными резисторами настраиваем этот звук до щелчков — готово, это максимальная чувствительность, лопату в руки и вперед.

Металлоискатель пират не работает

Разберем перечень неисправностей, их причины и способы их устранения.

Неисправность: После сборки не издает признаков жизни.

Устранение: если вы паяли паяльными пастами или какими-либо кислотами, настоятельно рекомендуется протереть плату спиртом и просушить. Если это не помогает, то нужно проверять каждую деталь на исправность, это основные причины.

Неисправность: Греется NE555 или другая деталь.

Устранение: проверяем дорожки на наличие замыканий, проверяем номиналы и исправность всех деталей. Посмотрите советы из первой неисправности, пройдитесь по ним.

Металлоискатель пират с дискриминацией металлов

Мд пират, в оригинальной схеме от автора, никогда не сможет быть с дискриминацией. Т.к он является импульсным, то дискриминацию тут прикрутить некуда. Можно сделать на микросхемах и контроллерах – но будет ли это пират? Я думаю, что нет.

Металлоискатель пират подводный

Обычно собранный пират, уже готов к подводной охоте. Главное хорошо изолировать корпус и катушку — всю электронную часть. Ну и нужно придумать что-нибудь с индикацией. Если вы конечно не будут нырять с ним — то все можно оставить как есть, но вот под водой, звука вы не услышите. Обычно, для таких целей, делают световую индикацию.

Модернизация металлоискателя пират

Т.к пират очень прост, на него очень легко можно наслаивать различные примочки и улучшение. Некоторые из них, мы сейчас рассмотрим.

Тональный звук.

На пирата очень просто прикрутить тональный звук, схему и печатную плату вы увидите ниже.

Схема и плата тонального звука

Схема контроля разряда аккумулятора

Вот несколько улучшений, используй на здоровье.

Заключение: вот мы и разобрались как сделать самому металлоискатель пират. Статья достаточно полная, но, как и все – несовершенна. Если у вас есть дополнения к ней, то ждем в комментариях ниже.

zakonoma.net

Металлоискатель своими руками. Подробная инструкция

Кто не мечтал найти клад? Кого никогда не интересовала романтика поиска чего-нибудь загадочного или необычного? Привлекателен и поиск различных артефактов из прошлого. Поможет увлекательно провести время или развлечься любимым хобби и даже заработать — ручной металлоискатель. А если собрать металлодетектор своими руками, то это добавит в копилку жизненного опыта новые знания и навыки.

Предварительно рассмотрим способы применения и типы металлоискателей:

  1. Военное дело, служба безопасности: миноискатели у сапёров. Всевозможные детекторы металлов при обеспечении безопасности проведения различных массовых мероприятий от ручных для личного бесконтактного досмотра до стационарных контрольных рамок, устанавливаемых на входе-выходе в местах массового скопления.
  2. Строительство и ремонт: металлоискатели используются для поиска мест прокладки скрытой проводки, арматуры, различных металлических труб в стенах сооружений и зданий.
  3. Поисковые работы: металлодетекторы используются и при поиске крупных объектов — трубопроводов, до самых мелких — ювелирных украшений, потерянных на пляже. Древних (и не очень древних) монет под слоем почвы.

Различные области и условия применения металлоискателей предъявляют и различные требования к характеристикам этих устройств, а различные требования и вызвали появление всевозможных типов металлодетекторов. Хотя работа всех типов этих устройств основана на одном принципе: обнаружении изменений электромагнитного поля.

Краткий обзор разновидностей металлоискателей



Основным отличием разных типов металлодетекторов является рабочая частота электромагнитного поля, чем ниже частота электромагнитного поля, тем массивнее и мощнее устройство, тем больше требуется потребляемой электроэнергии, металлоискатель работает на большую глубину, но и тем больше размер поисковых объектов подземные трубопроводы или залежи руды. Мелкие объекты попросту не вносят заметных изменений в электромагнитное поле, создаваемое металлодетектором, для перемещения прибора и блока питания самых низкочастотных металлоискателей требуется использовать различный транспорт.

Вторая особенность металлодетекторов — это наличие передающей катушки, она создаёт рабочее поле прибора и катушки принимающей, передающей параметры электромагнитного поля на анализирующее устройство (блок обработки информации). Тут требуется соответствующая настройка всех параметров, не всегда под силу домашнему мастеру или требует наличия дорогостоящего оборудования.

Как сделать металлоискатель в домашних условиях и обойти эти противоречия? Нужен простой металлоискатель своими руками, небольшой и лёгкий, с малым энергопотреблением, с не очень сложной настройкой, который позволит искать, к примеру, золото на глубине пляжных песков?

Тут придёт на выручку импульсный принцип работы схемы: на катушку подаётся кратковременный импульс электрического тока, который создаёт электромагнитное поле и катушка работает как передающая (излучающая). После затухания импульса эта самая катушка работает как принимающая, улавливая электрическое поле, создаваемое вихревыми токами в проводящих элементах грунта. Если в глубине грунта есть вкрапление чего-то, резко отличающегося по электропроводимости от всего остального, то это и создаст изменение электромагнитного поля.

Импульсная (непостоянная) работа генератора позволяет снизить энергозатраты, применение одной катушки вместо двух устраняет взаимную настройку катушек, уменьшаются габариты и вес глубинного металлоискателя своими руками. Из всего многообразия вариантов заслуживает внимания следующая схема сборки простого самодельного металлодетектора своими руками:

Схема металлоискателя пират и инструкция по сборке



Для изготовления печатной платы металлоискателя пират нужно скачать список деталей и их расположение на монтажной плате. Скачать и распечатать на лазерном принтере её зеркальное изображение на неплотной фотобумаге, можно взять страницу глянцевого журнала или прикрепить скотчем к обычному листу А4 защитную плёнку от обоев — самоклеек. Вырезать из фольгированного текстолита заготовку, чуть большую по размерам, чем распечатанная схема, обезжирить спиртом или растворителем, протереть насухо. Зеркальную распечатку уложить тонером к фольгированной стороне заготовки и через лист бумаги прогреть обычным электрическим утюгом на максимальной температуре.

Размочить в воде получившийся «бутерброд» — важно аккуратно удалить бумажную основу так, чтобы тонер перешёл на медное покрытие и служил защитной маской. Развести в воде хлорное железо в пропорции 1:2 или 1:3 и в этот раствор погрузить заготовку на 30–40 минут для протравления медного слоя с текстолита. Промыть заготовку, удалить тонер растворителем. Просверлить отверстия для монтажа деталей на схеме, обработать поверхность мелкой наждачной бумагой и обезжирить спиртом. Нанести кисточкой флюс, например, ЛТИ-120 (разработан Ленинградским Технологическим Институтом) или жидкую канифоль (раствор канифоли в спирте) и залудить, размазав припой паяльником.

Монтаж деталей на плату

При пайке деталей самодельного металлоискателя пират на плату не рекомендуется использовать активный флюс, а только канифоль или раствор канифоли в спирте. Основной узел — это таймер, микросхема КР1006ВИ1 или зарубежный аналог NE555, не забудьте — под ней должна находиться перемычка. Двухканальный усилитель К157УД2 поищите в советском кассетном магнитофоне, можно использовать и К157УД3.

Динамик можно взять любой, при необходимости можно подключить наушники и/или светодиодную сигнализацию. Если нет в наличии резисторов нужного номинала, можно вспомнить уроки физики в школе и подогнать нужный номинал из того, что есть под рукой. Два резистора номиналом 50 Ом, подключённые последовательно в итоге выдадут 100 Ом, а эти же два резистора, подключённые параллельно — только 25 Ом. Так можно поступить и с конденсаторами, но нужно помнить о температурном коэффициенте и стараться использовать плёночные, у которых он ниже, что важно при работе на улице весной или осенью.

Пайку деталей на схему монтажной платы нужно начинать с самых небольших по размеру: резисторов, конденсаторов. Перемычку нужно сделать сразу, как только появится подходящий кусок от отрезанной ножки уже припаянного резистора. Микросхемы монтируются в самую последнюю очередь, чтобы уменьшить риск их повреждения статикой. Всё, что можно проверить перед монтажом — обязательно проверьте, пусть даже деталь и новая. Проверка много времени не займёт, а брак может попасться, что потом придётся сделать, чтобы выявить неисправность в собранной монтажной плате:

  1. Не подавайте питание на собранную схему пока не очистите её от остатков флюса. Это можно сделать ацетоном или спиртом с помощью зубной щётки, просушите монтажную плату после промывки.
  2. Проверку и работу начинайте не ранее, чем через 0,5 мин после включения питания.

Блок питания

Блок питания должен выдавать от 9 V до 12 V и до 40 mA, тут всё зависит от имеющихся возможностей. Можно взять подходящий аккумулятор или собрать блок из 3 или 4 батарей «Крона», подключённых параллельно. Одна батарея не подойдёт из-за слишком малой ёмкости заряда.

Катушка

Наматывается из медной проволоки с эмалевой изоляцией, сечением 0,5 мм. У катушки диаметром 0,2 м нужно 25 витков, при уменьшении диаметра количество витков увеличивается и наоборот.

Намотанная катушка укладывается в жёсткий корпус (в согнутую по кругу пластиковую трубу) или наматывается на жёсткий каркас из диэлектрика. Можно использовать для каркаса фанеру, но это не самый лучший вариант — вся выгода от простоты изготовления такого каркаса может сойти на нет, когда фанера намокнет. Провод от катушки к плате должен быть свитым из двух многожильных, максимально большого сечения из возможного. Неплохо предусмотреть возможность смены катушек, для работы с катушками разных диаметров.

Блок управления и индикации

Удобнее всего смонтировать, используя пластиковую монтажную коробку для электрических сетей, но возможны варианты, тут всё зависит от фантазии и предпочтений.

Штанга

Можно сделать на любой вкус, из любого диэлектрика: водопроводной пластиковой трубы, рыболовного удилища. Она должна быть максимально лёгкой, удобной и прочной, не создавать проблем при транспортировке и работе с металлодетектором.

Простой самодельный металлоискатель пират достаточно просто сделать своими руками, он состоит из следующих основных элементов: катушка, печатная плата, блок управления и индикации, блок питания, несущая конструкция (штанга).

instrument.guru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
