115 фото, описание и схемы подключения

Металлоискатели используют для того, чтобы обнаружить невидимые предметы, которые по своим электромагнитным свойствам, отличаются от той среды, в которой они находятся. Металлоискателями пользуются: любители-археологи, геологи, кладоискатели. Также данными приборами пользуются саперы, для обнаружения снарядов, строители, для поиска металлических частей конструкций (арматура, трубы…).

Большинство металлоискателей внешне очень похожи, но на самом деле они сильно отличаются по своим свойствам, и в зависимости от цели использования.  Вот несколько фотографий, часто используемых металлоискателей. А также схема простого металлоискателя.

Краткое содержимое статьи:

Как устроены металлоискатели?

Устройство металлоискателя довольно простое. И его можно собрать своими руками в домашних условиях. Для этого не нужно иметь глубоких познаний в электротехнике. Мы приготовили для вас пошаговую инструкцию, которая поможет вам собрать любительский металлоискатель из подручных средств.

Но для начала, давайте узнаем какие типы металлоискателей существуют, какие свойства имеют различные модели и как выбрать подходящую именно для вас модель.  Для того чтобы выбрать себе подходящий тип металл детектора, нужно определится: какие технические характеристики вам необходимы.


Вот несколько характеристик, по которым судят о качестве прибора:

Проникающая способность детектора. На какую глубину проникает электромагнитное поле катушки детектора. От этого зависит насколько глубоко устройство будет «видеть» металл в земле или другой среде.

Охватываемая зона поиска. Обычно металлоискатели исследуют грунт полосами. Этот параметр определяет ширину таких полос.


Восприимчивость прибора. От этого зависит будет ли ваш металлоискатель обнаруживать мелкие металлические предметы (например, монеты).

Фрагментация детектора. Эта функция отвечает за способность детектора реагировать только на искомые предметы (например, цветные металлы).

Устойчивость искателя к помехам. Кроме собственного электромагнитного поля, прибор может попадать в электромагнитные поля других приборов. (мобильных устройств, линий электропередач, радиостанций…). Лучшими считаются металл детекторы, которые не реагируют на поля других источников.

Энергоемкость. На сколько часов поиска должно хватать одного заряда батарей или аккумулятора.


Классификация по частоте

Кроме того, металлоискатели классифицируются по рабочей частоте. Существуют:

Металл детекторы, работающие на сверхнизких частотах. Такие устройства используют только профессионалы. Отличаются хорошими техническими параметрами, но для их функционирования требуются десятки ватт энергии. Обычно устанавливаются на специальные автомобили с емкими аккумуляторами и оборудованием, которое позволяет определить размер, форму и структуру обнаруженных предметов.

Металлоискатели, работающие в диапазоне низких частот (от 300 Гц до нескольких тысяч Гц). Легко изготавливаются. Устойчивы к помехам, но имеют низкую восприимчивость. Их еще называют глубинными детекторами («видят» металл на глубине до пяти метров).

Металл детекторы с повышенным диапазоном рабочих частот. (до нескольких десятков КГц). Их собрать сложнее чем низкочастотные. Их проницательная способность до полутора метров. Хорошо обнаруживают мелкие предметы. Они редко используются из-за их низких технических характеристик.

Как собрать металлоискатель своими руками в домашних условиях

7 простых шагов:

  • Для того чтобы собрать металлоискатель нам понадобится китайский радиоприемник (должен иметь магнитную антенну, АМ диапазон), дешевый калькулятор, коробка и двухсторонний скотч.
  • Разворачиваем коробку, чтобы она имела форму книги (с одной стороны основная часть, с другой крышка)
  • Приклеиваем к книжке радиоаппарат и калькулятор на двухсторонний скотч. (радио прикрепляется к крышке, а калькулятор к основе коробки).
  • Включаем приемник и находим частотный отрезок, который не используется радиостанциями (около 1.5 МГц).
  • Начинаем работу с калькулятором. При этом радиоприемник начинает усиленно шуметь.
  • Начинаем медленно приближать крышку коробки к основной части. Нам нужно найти положение, когда шум исчезнет.
  • Фиксируем книжку в данном положении. Готово! Вы изготовили простейший любительский металл. детектор.

Металлоискатели с дискриминацией металлов

Среди всех металл детекторов особо эффективными считаются аппараты, имеющие функцию дискриминации. Что это значит?

Металлоискатель не только показывает наличие в грунте предмета с характерным полем, но и отображает на экране приблизительные формы, размеры и материал обнаруженного предмета.

Конечно, с таким аппаратом работа гораздо эффективнее (не нужно копать грунт при каждом сигнале детектора) и требует меньшего времени. Но такие металлоискатели очень быстро расходуют энергию. Плюс они дороже в несколько раз. Для любительского кладоискателя подойдет и более дешевый аналог.

Мы надеемся, что наша статья была полезной для вас, помогла разобраться в основных типах аппаратов для поиска металла и возможно даже подсказала как изготовить свой любительский металлоискатель!

Фото металлоискателей своими руками

Простой металлоискатель своими руками

Приветствую, Самоделкины!
Металлоискатель очень заманчивое устройство. Его можно использовать для самых разных целей, например, для поиска старой проводки, водопроводных труб, ну и клада в конце концов. На самом деле, понятие металлоискатель очень обширное, а сами металлоискатели бывают разными. Принцип поиска металла заложенный в классических металлоискателях применяется в самых разных устройствах начиная от простых детекторов и заканчивая радиолокационными станциями. Углубляться в теорию, пожалуй, будем как-нибудь в другой раз. Ну а сейчас перейдем к делу.


В последнее время большую популярность набирают так называемые импульсные металлоискатели, которые в своем составе содержат только одну катушку и имеют относительно простую конструкцию. При этом обеспечивают довольно неплохую чувствительность и высокую надежность. Импульсный металлоискатель работает по принципу прием-передача. Поисковая катушка в таком металлоискателе может работать в 2-ух режимах: приема и передачи.

Излучаемая катушка: сигнал генерирует или возбуждает в металле вихревые токи Фуко, которые улавливаются самой катушкой.


У разных металлов разная электропроводность, многие металлоискатели умеют распознавать это, с достаточно высокой точностью определяя, что за металл находится в земле. Приведенная схема металлоискателя в сети встречается очень часто, но фото реальных конструкций и отзывов крайне мало, поэтому AKA KASYAN (автор одноименного YouTube канала) решил повторить схему дабы понять, что к чему. Автор создал печатную плату и запаял все компоненты.



Сама печатная плата получилось довольно компактной. Сделана она методом ЛУТ (кому интересно, в описании под видеороликом автора вы найдете ссылку на архив проекта с файлом печатной платой, а также схему, список компонентов и все остальное (ссылка ИСТОЧНИК в конце статьи)).

Достоинств у приведенной схемы много. Во-первых, это наличие всего одной катушки, во-вторых, это крайне простая и не капризная схема, которая практически не требует дополнительной настройки, и наконец самое важное, вся схема построена на базе всего лишь одной микросхемы.


После сборки и проверки всплыли дополнительные фишки этой схемы, а именно малая чувствительность к грунту, что немаловажный момент. А еще при желании металлоискатель можно настроить так, чтобы он видел только цветные металлы и игнорировал черные. То есть, некоторое подобие функции дискриминации металлов, которая доступна на многих моделях коммерческих металлоискателей.

Из недостатков - малая глубина поиска. Крупные металлические предметы детектор замечает на расстояние до 30 см, средние монеты до 5-8 см. Этого мало, скажут многие, но это смотря для каких целей. Например, автор собрал этот металлоискатель для поиска старых водопроводных труб в стене и с этой задачей схема справилась на 100%.

Данный же малыш хорош именно простотой и для определенных задач может стать незаменимым помощником.

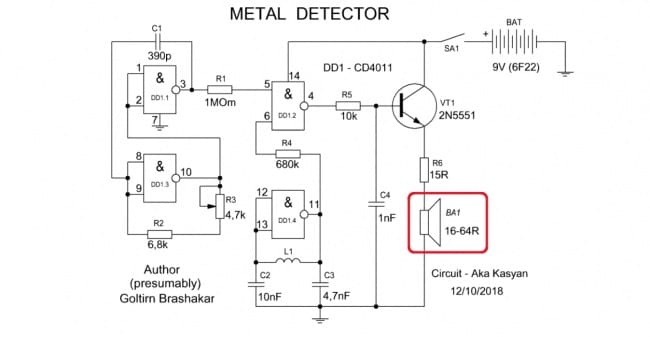

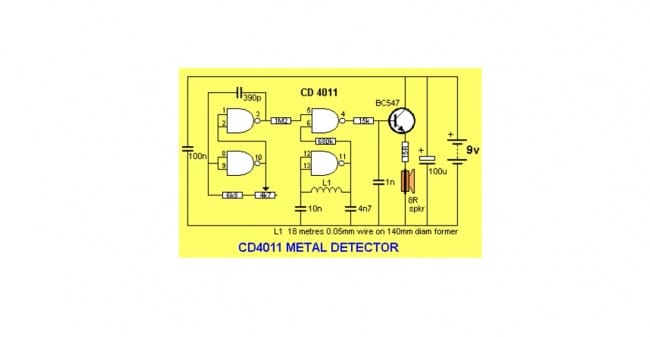

Давайте рассмотрим его схему:


Построена она на базе КМОП логики CD4011.


Схема состоит из 4-ех частей: опорного и поисковых генераторов, смесителя и усилителя сигнала (в данном случае он построен на одном транзисторе).

В качестве динамической головки предпочтительно использовать наушники с сопротивлением катушки от 16 до 64 Ом, так как выходной каскад не рассчитан под низкоомную нагрузку.


Работает металлоискатель простым образом. Изначально поисковый и опорный генератор настраиваются примерно на одинаковую частоту. В таком случае нет разницы частот, а, следовательно, из динамика мы ничего не услышим.

Частота опорного генератора фиксированная, с возможностью ручной подстройки путем вращения переменного резистора.

А вот частота поискового генератора сильно зависит от параметров LC контура.

Если в поле зрения поисковой катушки находится металлический предмет нарушается частота LC контура, иначе говоря, меняется частота поискового генератора относительно опорного.

Затем сигналы из обеих генераторов поступают в смеситель. Их разница выделяется в виде звукового сигнала, фильтруется и поступает на усилительный каскад, нагрузкой для которого является наушник.



Катушка.

Чем больше диаметр катушки - тем чувствительнее металлоискатель. Но большие катушки имеют свои недостатки, поэтому нужно выбирать оптимальные параметры. Для данной схемы наиболее оптимальный диаметр лежит в пределах от 15 до 20 см. Диаметр провода обмотки от 0,4 до 0,6 мм, количество витков 40-50, в случае если диаметр катушки в пределах 20-ти см. В данном случае катушка урезана, витки и диаметр меньше чем нужно, поэтому чувствительность схемы не ахти.

Если планируете использовать самодельный металлоискатель в условиях повышенной влажности, катушку нужно тщательно загерметизировать.
Настройка. Если при первом включении схема не реагируют на металл, но все компоненты исправны, скорее всего разница частот с генераторов находится за пределами звукового диапазона и звук просто не воспринимается человеком. В этом случае стоит покрутить переменный резистор до появления звукового сигнала, далее медленно вращаем тот же резистор до тех пор, пока из динамика не услышим низкочастотный сигнал. Затем еще чуток вращаем переменник в том же направлении до полного исчезновения сигнала.


Этим настройка завершена. Для более точной подстройки автор советует использовать многооборотный резистор, либо 2 обычных переменника, один из которых предназначен для грубой настройки, а второй для более плавной.

Естественно все наладочные работы необходимо производить при отсутствии металла в поле зрения катушки. Ну и в самом конце преподносим металлический предмет катушке и убеждаемся, что тональность звукового сигнала меняется, то бишь схема реагирует на металл.

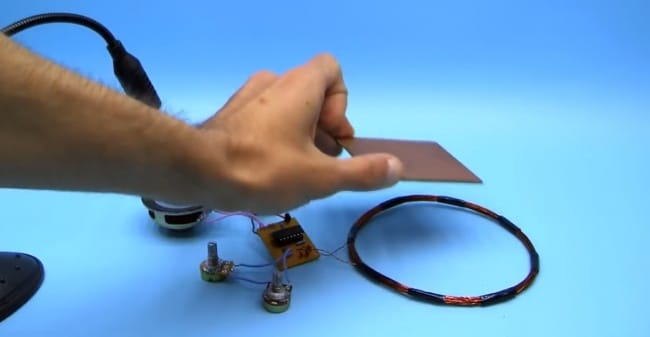

Для большей наглядности в эксперименте, автор использовал низкоомную головку + внешний микрофон.
Ранее упомянутый эффект дискриминации металлов наблюдается в том случае, если оба генератора работают на частоте 130-135 кГц.


Схему можно питать от постоянного источника с напряжением от 3 до 15В. Оптимальный вариант использование 9-ти вольтовой батареи формата 6F22 (Крона).

Ток потребления схемы в этом случае будет в пределах от 15 до 30 мА, в зависимости от сопротивления нагрузки.
Корпус устройства был взят от китайского отпугивателя собак. Сам отпугиватель, по словам автора, был так себе, но вот корпус пригодился.

В данном корпусе имеется отсек для 9-ти вольтовой батареи, а место под капотом хватило для установки платы, переменников и прочей мелочовки, наподобие 3,5мм разъема, выключателя и индикатора питания.


Автор изначально хотел создать компактный ручной металлоискатель, отсюда и такое решение. Ну чтож, на этом, пожалуй, закругляемся. Благодарю за внимание. До новых встреч!

Видео:


Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Металлоискатели





     Попробуем изготовить лёгкое, эффективное и атономное устройство, которое помогло бы при нахождении арматуры и электроповодки, в поиске клада, черного и цветного металлов.

06.05.2013 Прочитали: 64291

     Схема и фото простейшего самодельного металлоискателя на транзисторах, работающего по принципу локатора - приём-передача.

03.03.2013 Прочитали: 168529

     Вся необходимая документация и готовые фото конструкции очень качественного и чувствительного металлоискателя "Анкер".

06.10.2012 Прочитали: 112985

     Простой импульсный металлоискатель для начинающих радиолюбителей - "PIRAT". Разработка коллектива нашего форума.

05.09.2012 Прочитали: 537567

     Революция в области техники для кладопоиска - новый 3D металлодетектор, с большим ЖК дисплеем.

09.07.2012 Прочитали: 53481

МЕТАЛЛОИСКАТЕЛЬ TRACKER PI-2     Импульсный металлоискатель Tracker PI-2 на микроконтроллере ATtiny2313. Схема, плата и фото готового прибора.

15.05.2012 Прочитали: 131795





Схема простого и достаточно эффективного металлоискателя «ПИРАТ»


Собрать такой аппарат под силу каждому, даже тем кто совершенно далек от электроники, просто нужно припаять все детали как на схеме. Металлоискатель состоит из двух микросхем. Они не требуют ни каких прошивок и программирования.

Питание 12 вольт, можно от пальчиковых батареек но лучше АКБ на 12в (небольшой)

Катушка намотана на оправке 190мм и содержит 25 витков провода ПЭВ 0.5

Характеристики:
- Потребляемый ток 30-40 мА
- Реагирует на все металлы дискриминации нет
- Чувствительность 25 миллиметровая монета - 20 см
- Крупные металлические предметы - 150 см
- Все детали не дорогие и легкодоступные.

Список необходимых деталей:
1)Паяльник
2)Текстолит
3)Провода
4)Сверло 1мм

Вот список необходимых деталей

Схема простого и достаточно эффективного металлоискателя «ПИРАТ»
Схема самого металлоискателя
Схема простого и достаточно эффективного металлоискателя «ПИРАТ»

В схеме используются 2 микросхемы (NE555 и К157УД2). Они достаточно распространенные. К157УД2 - можно выковырять из старой аппаратуры, что я с успехом и сделал


Конденсаторы 100нФ обязательно брать пленочные, вот такие, вольтаж берем как можно меньше
Схема простого и достаточно эффективного металлоискателя «ПИРАТ»
Распечатываем эскиз платы на простой бумаге
Схема простого и достаточно эффективного металлоискателя «ПИРАТ»
Вырезаем под ее размер кусок текстолита.
Схема простого и достаточно эффективного металлоискателя «ПИРАТ»
Плотно прикладываем и острым предметом продавливаем по местам будущих отверстий
Схема простого и достаточно эффективного металлоискателя «ПИРАТ»
Вот как должно получиться.
Схема простого и достаточно эффективного металлоискателя «ПИРАТ»
Далее берем любую дрель или сверлильный станок и сверлим отверстия
Схема простого и достаточно эффективного металлоискателя «ПИРАТ»
Схема простого и достаточно эффективного металлоискателя «ПИРАТ»
После сверления, нужно прочертить дорожки. Можно сделать это через фоторезист, ЛУТ или просто прорисовать их Нитро лаком простой кисточкой. Дорожки должны получится точно такие же как на бумажном шаблоне. И травим плату.
Схема простого и достаточно эффективного металлоискателя «ПИРАТ»
В помеченных красным местах, ставим перемычки:
Схема простого и достаточно эффективного металлоискателя «ПИРАТ»
Схема простого и достаточно эффективного металлоискателя «ПИРАТ»
Далее просто припаиваем все компоненты на свои места.

Для К157УД2 лучше поставить переходную панельку.


Для намотки поисковой катушки нужен медный провод диаметром 0,5-0,7мм
Схема простого и достаточно эффективного металлоискателя «ПИРАТ»
Если такового нет, можно воспользоваться другим. У меня же медного лакированного провода оказалось не достаточно. Взял старый сетевой кабель.
Схема простого и достаточно эффективного металлоискателя «ПИРАТ»
Снял оболочку. Там проводов оказалось достаточно. Мне хватило двух жил, ими же и мотал катушку.
Схема простого и достаточно эффективного металлоискателя «ПИРАТ»
Схема простого и достаточно эффективного металлоискателя «ПИРАТ»
По схеме катушка диаметром 19 см и содержит 25 витков. Сразу замечу, что катушку нужно делать такого диаметра исходя из того, что вы будете искать. Чем больше катушка тем глубже поиск, но большая катушка плохо видит мелкие детали. Маленькая катушка хорошо видит мелкие детали, но глубина не большая. Я сразу намотал себе три катушки 23см(25 витков), 15см(17 витков) и 10см(13-15 витков). Если нужно накопать металлолом, то ставим большую, если на пляже мелочевку искать, то катушку меньше, ну сами разберетесь.

Катушку мотаем на чем угодно подходящего диаметра и плотно обматываем изолентой, что бы витки были плотно друг возле друга.

Схема простого и достаточно эффективного металлоискателя «ПИРАТ»
Схема простого и достаточно эффективного металлоискателя «ПИРАТ»
Катушка должна быть, как можно ровной. Динамик взял первый попавшийся.

Теперь все подключаем и пробуем схему на работоспособность.

После подачи питания, нужно подождать 15-20 секунд пока схема прогреется. Ставим катушку подальше от любого металла, лучше всего подвесить в воздухе. После начинаем крутить переменный резистор 100К пока не появятся щелчки. Как только щелчки появились крутим в обратную сторону, как только щелчки пропадут хватит. После этого, так же настраиваем резистор 10К.

На счет микросхемы К157УД2. Кроме той, что я выковырял, я еще 1 попросил у соседа и две купил на радио рынке. Вставил купленные микросхемы, включил прибор, а он отказался работать. Долго ломал голову, пока просто не поставил другую микросхему (ту что выпаял). И все сразу заработало. Так что вот для чего нужна переходная панелька, что бы подобрать живую микросхему и не мучатся с выпаиванием и впаиванием.

Покупные микросхемы

Схема простого и достаточно эффективного металлоискателя «ПИРАТ»
Моя и та что у соседа взял
Схема простого и достаточно эффективного металлоискателя «ПИРАТ»
Все готово, осталось только сделать штангу и поместить плату в корпус и на поиски кладов )

Вот ВИДЕО испытаний

Испытания дома проводил на средней катушке диаметром 15 см. Так вот золотое кольцо по воздуху ловило на 18см, ножницы 30см. настольная лампа 50см. что достаточно не плохо для такого метало детектора.

Вопросы и пожелания на ([email protected]) или в комментарии.

Качаем эскиз схемы платы: imp-MS.rar [11.03 Kb] (скачиваний: 15147)
