ЛУЧШИЙ МЕТАЛЛОИСКАТЕЛЬ

ЛУЧШИЙ МЕТАЛЛОИСКАТЕЛЬ

   Почему именно Volksturm был назван лучшим металлоискателем? Главное - схема реально простая и реально рабочая. Из множества схем металлоискателей, которые я лично делал, именно здесь всё просто, глубинобойно и надёжно! Тем более при своей простоте, в металлодетекторе есть хорошая схема дискриминации - определение железо или цветной металл находится в земле. Сборка металлоискателя заключается в безошибочной пайке платы и настройке катушек в резонанс и в ноль на выходе входного каскада на LF353. Ничего тут суперсложного нет, было бы желание и мозги. Смотрим конструктивное исполнение металлоискателя и новую усовершенствованную схему Volksturm с описанием.

   Так как по ходу сборки возникают вопросы, чтоб сэкономить ваше время и не заставлять перелистывать сотни страниц форума, здесь приведены ответы на 10 самых популярных вопросов. Статья в процессе написания, так что некоторые пункты будут дополнены позже.

 1. Принцип работы и обнаружения целей этого металлоискателя?
 2. Как проверить Работает ли плата металлоискателя?
 3. Какой резонанс выбрать?
 4. Какие конденсаторы лучше?

 5. Как настроить резонанс?
 6. Как сводить катушки в ноль?
 7. Какой провод для катушек лучше?
 8. Какие детали и чем можно заменить?
 9. От чего зависит глубина поиска целей?
 10. Питание металлоискателя Volksturm?


Принцип работы металлоискателя Volksturm


   Постараюсь в двух словах о принципе работы: передача,прием и баланс индукции. В поисковом датчике металлоискателя устанавливают 2 катушки - передающую и приемную. Присутствие металла изменяет индуктивную связь между ними (в том числе и фазу), что влияет на принимаемый сигнал, который затем обрабатывается блоком индикации. Между первой и второй микросхемой стоит коммутатор управляемый импульсами генератора сдвинутого по фазе относительно передающего канала (т.е. когда передатчик работает, приемник отключен и наоборот если приемник включен передатчик отдыхает, а приемник спокойно ловит отраженный сигнал в этой паузе). Итак, вы включили металлоискатель и он пищит. Отлично, если пищит - значит многие узлы работают. Давай разберёмся почему именно он пищит. Генератор на у6Б постоянно генерирует тональный сигнал. Далее он поступает на усилитель на двух транзисторах, но унч не откроется (не пропустит тон) пока напряжение на выходе у2Б (7-й вывод) не разрешит ему этого. Данное напряжение выставляется изменением режима с помощью этого самого резистора трэш. Им надо выставить такое напряжение, чтоб унч почти открылся и пропустил сигнал с генератора. И входные пару милливольт с катушки металлоискателя пройдя усилительные каскады, превысят этот порог и он откроется окончательно и динамик запищит. Теперь проследим прохождение сигнала, точнее сигнала отклика. На первом каскаде (1-у1а) будет пару милливольт, можно до 50. На втором каскаде (7-у1Б) это отклонение увеличится, на третьем(1-у2А) будет уже пару вольт. Но без отклика везде на выходах по нулям.


Как проверить работает ли плата металлоискателя


   Вообще усилитель и ключ (CD 4066) проверяется пальцем на входной контакт RX при максимальном сопротивлении сенс и максимальным фоном на динамике. Если изменение фона есть при нажатии пальцем на секунду, то ключ и операционники работают, далее подключаем катушки RX с конденсатором контура параллельно, конденсатор на катушке TX последовательно, ложим одну катушку на другую и начинаем сводить в 0 по минимальному показанию переменного тока на первой ноге усилителя U1A. Далее берем что-нибудь большое и железное и проверяем есть в динамике реакция на металл или нет. Проверим напряжение на у2Б (7-й вывод) оно должно регулятором трэш, меняться +-пару вольт. Если нет - проблема в данном каскаде ОУ. Для начала проверки платы отключаем катушки и включаем питание.

   1. Должен идти звук при положении регулятора сенс на максимальное сопротивление, коснёмся пальцем на РХ - если есть реакция, все операционники работают, если нет - проверяем пальцем начиная с u2 и меняем (обследуем обвязку) нерабочего ОУ.

   2. Работа генератора проверяется программой частотомер. Штекер от наушников припаять к 12 выводу CD4013 (561ТМ2) предусмотрительно выпаяв р23 (чтоб звуковую карту не спалить). В звуковой плате использовать In-lane. Смотрим частоту генерации, ее стабильность на 8192 гц. Если она сильно смещена, то надо выпаивать конденсатор с9, если и после она не четко выделена и/или много частотных всплесков рядом - заменяем кварц.

   3. Проверили усилители и генератор. Если все исправно, но все равно не работает - меняем ключ (CD 4066).


Какой резонанс катушек выбрать


   При подключении катушки в последовательный резонанс,увеличивается ток в катушке и общее потребление схемы. Увеличивается расстояние обнаружения цели, но это только на столе. На реальном грунте, земля будет чувствоваться тем сильнее, чем больше ток накачки в катушке. Лучше включение параллельного резонанса, а поднимать чутье входными каскадами. Да и батареек хватит намного дольше. Не смотря на то, что последовательный резонанс применяется во всех фирменных дорогих металодетекторах, в Штурме нужен именно параллельный. В импортных, дорогих приборах, хорошая схематика отстройки от земли, поэтому в этих приборах можно позволить последовательный.

Какие конденсаторы лучше установить в схему  металлоискателя

   Тип подключаемого к катушке конденсатора не при чём, а если экспериментально поменяли два и увидели что с одним из них резонанс лучше, то просто один из якобы 0,1 мкФ реально имеет 0,098 мкФ, а другой 0,11. Вот и разница между ними по резонансу получается. Я использовал советские К73-17 и зелёные импортные подушки.

Как настроить резонанс катушек  металлоискателя

   Катушка, как самый лучший вариант, получается из штукатурных терок, склеенных эпоксидной смолой с торцов до нужного вам размера. Причем, центральная ее часть с куском ручки этой самой терки, которая обрабатывается до одного широкого ушка. На штанге же, наоборот, вилка из двух ушек крепления. Такое решение позволяет решить проблему деформирования катушки, при затягивании пластикового болта. Пазы для обмоток делают обычным выжигателем, затем установка ноля и заливка. От холодного конца ТХ, оставим 50 см. провода, который изначально не заливать, а свить из него маленькую катушечку (диаметром 3 см.) и разместить ее внутри RX, перемещая и деформируя ее в небольших пределах, можно добиться точного ноля, но делать это лучше на улице, размещая катушку у земли (как при поиске) при отключенном GEBе, если он есть, затем окончательно залить смолой. Тогда отстройка от земли, работает более- менее сносно (исключение сильно минерализованный грунт). Такая катушка получается легкой, прочной, мало подверженной термодеформации, а обработанная и окрашенная очень симпатичная. И еще одно наблюдение: если металлоискатель собран с отстройкой от грунта (GEB) и при центральном расположении движка резистора выставить ноль очень маленькой шайбой, диапазон регулировки GEBа +- 80-100 мВ. Если установить ноль большим предметом- монета 10-50 коп. диапазон регулировки увеличивается до +- 500-600 мВ. За напряжением в процессе настройки резонанса не гонитесь - у меня при 12в питания около 40В при последовательном резонансе. Чтоб появилась дискриминация конденсаторы в катушках включаем параллельно (последовательное включение нужно только на этапе подбора кондеров для резонанса) - на черные металлы будет протяжный звук, цветные - короткий.

   Или ещё проще. Подключаем катушки по очереди к передающему ТХ выходу. Настраиваем в резонанс одну, а настроив её - другую. Пошагово: Подключили, параллельно катушке ткнули мультиметром на пределе переменные вольты, так-же параллельно катушке припаяли конденсатор 0.07-0.08 мкф, смотрим показания. Допустим 4 В - очень слабо, не в резонансе с частотой. Ткнули параллельно первому конденсатору второй небольшой ёмкости - 0.01 мкф (0.07+0.01=0.08). Смотрим - уже показал вольтметр 7 В. Отлично, увеличим ещё ёмкость, подключим на 0.02 мкФ - смотрим на вольтметр, а там 20 В. Великолепно, едем дальше - ещё докинем пару тысяч пик ёмкости. Ага. Уже начало падать, откатим назад. И так добиться максимальных показаний вольтметра на катушке металлоискателя. Затем аналогично с другой (приёмной) катушкой. Настроить на максимум и подключить обратно к приёмному гнезду.

Как сводить катушки металлоискателя в ноль

   Для настройки нуля подключаем тестер на первую ногу LF353 и понемногу начинаем сжимать, растягивать катушку. После залива из эпоксидки - нолик точно убежит. Поэтому надо заливать не всю катушку, а оставить места для регулировки, и после высыхания доводить до нуля и заливать окончательно. Взять кусок шпагата и половину катушки обвязать одним витком к середине (к центральной части ,месту соединения двух катушек) вставить в петлю шпагата кусочек палочки после чего ее крутить (натягивать шпагат) - катушка будет сжиматься, поймав нолик шпагат пропитать клеем, после почти полного высыхания опять подправить нолик повернув палочку еще чуть-чуть и залить шпагат окончательно. Или проще: Передающая закреплена в пластмассе неподвижно, а приёмную накладываем на первую на 1 см, типа как свадебные кольца. На первом выводе U1A будет писк 8 кГц - можно контролировать вольтметром переменного тока, но лучше просто высокоомными наушниками. Так вот приёмную катушку металоискателя надо то надвигать, то сдвигать с передающей до тех пор, пока на выходе ОУ писк не стихнет до минимума (или показания вольтметра не упадут до нескольких милливольт). Всё, катушка сведена, фиксируем.



Какой провод для поисковых катушек лучше

   Провод для намотки катушек не имеет значения. От 0.3 до 0.8 пойдёт любой, всё равно придётся немного подбирать ёмкость для настройки контуров в резонанс и на частоту 8.192 кГц. Конечно и более тонкий провод вполне подходит, просто чем он толще, тем добротность и, как следствие чутьё - лучше. Но если намотать 1 мм - будет довольно тяжеловато таскать. На листе бумаги рисуем прямоугольник 15 на 23 см. От левого верхнего и нижнего угла откладываем по 2,5 см, и соединяем их линией. С правым верхним и нижними углами проделываем тоже самое, но откладываем по 3 см. По средине нижней части ставим точку и по точке слева и справа на расстоянии 1 см. Берем фанеру, накладываем этот эскиз и вбиваем гвоздики во все точки указанные. Берем провод ПЭВ 0,3 и мотаем 80 витков провода. Но честно говоря без разницы сколько витков. Всё равно частоту 8 кГц будем выставлять в резонанс конденсатором. Сколько намотали - столько и намотали. Я мотал 80 витков и конденсатор 0.1 мкф, если намотаете допустим 50 - ёмкость соответственно где-то 0.13 мкф поставить придётся. Далее, не снимая с шаблона обматываем катушку толстой ниткой - типа как обматывают жгуты проводов. После покрываем катушку лаком. Когда высохнет, снимаем катушку с шаблона. Затем идёт обмотка катушки изоляцией - фум лента или изолента. Далее - обмотка приёмной катушки фольгой, можно взять ленту из электролитических конденсаторов. TX катушку можно не экранировать. Не забудьте оставить РАЗРЫВ в экране 10 мм, по середине катушки. Дальше идёт обмотка фольги луженым проводом. Этот провод вместе с начальным контактом катушки у нас будет массой. И наконец обмотка катушки изолентой. Индуктивность катушек около 3,5мГ. Емкость получается около 0,1мкф. Что касается заливки катушки эпоксидкой, то я не заливал её вообще. Просто туго замотал изолентой. И ничего, два сезона отходил с этим металлоискателем без ухода настроек. Обратите внимание на влагоизоляцию схемы и поисковых катушек, ведь придётся по мокрой траве косить. Всё должно быть герметично - иначе попадёт влага и настройка поплывёт. Ухудшится чувствительность.


Какие детали и чем можно заменить


      Транзисторы
 BC546 - 3шт или КТ315.
 BC556 - 1шт или КТ361
      Операционники:

LF353 - 1шт или меняйте на более распространенную TL072.
LM358N - 2шт

      Цифровые микросхемы
CD4011 - 1шт
CD4066 - 1шт
CD4013 - 1шт
      Резисторы постоянные, мощностью 0,125-0,25 Вт:
5,6К - 1шт
430К - 1шт
22К - 3шт
10К - 1шт
390К - 1шт
1К - 2шт
1,5К - 1шт
100К - 8шт
220К - 1шт
130К - 2шт
56К - 1шт
8,2К - 1шт
      Резисторы переменные
100К - 1шт
330К - 1шт
      Конденсаторы неполярные
1нФ - 1шт
22нФ - 3шт (22000пФ = 22нФ = 0.022мкФ)
220нФ - 1шт
1мкФ - 2шт
47нФ - 1шт
10нФ - 1шт
      Конденсаторы электролитические
220мкФ на 16В - 2шт

   Динамик миниатюрный.
   Кварцевый резонатор на 32768 Гц.
  Два сверхярких светодиода разного цвета.

   Если вы не можете достать импортные микросхемы, вот отечественные аналоги: CD 4066 - К561КТ3, CD4013 - 561ТМ2, CD4011 - 561ЛА7, LM358N - КР1040УД1. У микросхемы LF353 - прямого аналога нет, но смело ставим LM358N или лучше TL072, TL062. Совсем не обязательно ставить операционный усилитель именно - LF353, я просто поднял усиление на U1A заменив резистор в цепи отрицательной обратной связи 390 кОм на 1 мОм - чувствительность значительно возросла на процентов 50, правда после этой замены ушёл ноль, пришлось на катушку в определённом месте приклеить скотчем кусочек алюминиевой пластинки. Советские три копейки чувствует по воздуху на расстоянии 25 сантиметров и это при питании 6 вольт, потребляемый ток без индикации - 10 мА. И не забудь про панельки - удобство и простота настройки значительно повысятся. Транзисторы КТ814, Кт815 - в передающую часть металлоискателя, КТ315 в УНЧ. Транзисторы - 816 и 817 желательно подобрать с одинаковым коэффициентом усиления. Заменимы на любые соответствующей структуры и мощности. В генераторе металлоискателя установлен специальный часовой кварц на частоту 32768 Гц. Это стандарт абсолютно для всех кварцевых резонаторов, которые стоят в любых электронных и электромеханических часах. В том числе и наручных и дешёвых китайских настенных/настольных. Архивы с печатной платой для Volksturm SMD варианта и для Volksturm+GEB (вариант с ручной отстройкой от земли).


От чего зависит глубина поиска целей



    Чем больше диаметр катушки металлоискателя, тем глубже чутьё. А вообще, глубина обнаружения цели данной катушкой, зависит прежде всего от размера самой цели. Но при увеличении диаметра катушки наблюдается уменьшение точности обнаружения объекта и даже иногда потеря мелких целей. Для объектов с монету, этот эффект наблюдается при увеличении размера катушки свыше 40 см. Итого: большая поисковая катушка, имеет большую глубину обнаружения и больший захват, но менее точно обнаруживает цель, чем маленькая. Большая катушка идеальна для поиска глубоких и больших целей, таких как клады и крупные объекты.

    По форме катушки делятся на круглые и эллиптичные (прямоугольные). Эллиптичная катушка металлоискателя обладает лучшей избирательностью по сравнению с круглой, потому что ширина магнитного поля у нее меньше и в поле ее действия попадает меньше посторонних объектов. Но круглая имеет большую глубину обнаружения и лучшую чувствительность к цели. Особенно на слабо минерализованных грунтах. Круглая катушка наиболее часто используется при поиске с металлоискателем.

    Катушки диаметром меньше 15 см называют маленькими, катушки диаметром 15-30 см называют средними и катушки свыше 30 см - большие. Большая катушка генерирует большее электромагнитное поле, поэтому она имеет большую глубину обнаружения, чем маленькая. Большие катушки генерируют большое электромагнитное поле и соответственно, имеют большую глубину обнаружения и покрытие при поиске. Такие катушки используются для просмотра больших площадей, но при их использовании, может возникнуть проблема на сильно замусоренных площадках потому, что в поле действия больших катушек может попасться сразу несколько целей и металлоискатель среагирует на более крупную цель.

    Электромагнитное поле маленькой поисковой катушки тоже маленькое, поэтому с такой катушкой лучше всего искать на территориях сильно замусоренных всякими мелкими металлическими предметами. Маленькая катушка идеальна для обнаружения маленьких объектов, но имеет небольшую площадь покрытия и сравнительно небольшую глубину обнаружения.

    Для универсального поиска хорошо подойдут средние катушки. Такой размер поисковой катушки сочетает в себе достаточную глубину поиска и чувствительность к целям с разными размерами. Я делал каждую катушку диаметром примерно 16 см и обе эти катушки укладывал в круглую подставку из-под  старого  монитора 15". В таком варианте глубина поиска этого металлоискателя будет такая: алюминиевая пластина 50x70 мм - 60 см, гайка М5-5 см, монетка - 30 см, ведро - около метра. Данные значения получены на воздухе, в земле будет на 30% меньше.

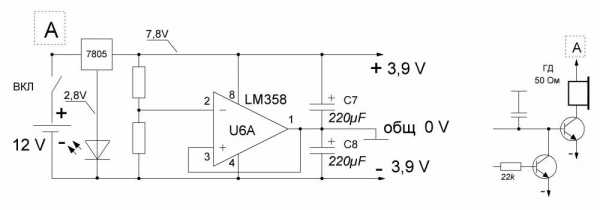

Питание металлоискателя

     Отдельно схема металлоискателя тянет 15-20 мА, при подключенной катушке + 30-40 мА, итого вместе до 60 мА. Конечно в зависимости от типа применяемого динамика и светодиодов это значение может изменяться. Простейший случай - питание взял 3 (или даже две) последовательно подключенные литий ионные батарейки от мобил на 3,7В и при заряде разряженных аккумуляторов, когда подключаем любой блок питания на 12-13в, ток заряда начинается от 0,8А и падает до 50ма за час и тогда вообще не надо что-то добавлять, хотя ограничительный резистор конечно же не помешает. Как вообще самый простейший вариант - крона на 9В. Но учтите, что металлоискатель съест её за 2 часа. Но для настройки этот вариант питания самое оно. Крона при любых обстоятельствах не выдаст большой ток, который может спалить что-то в плате.



Самодельный металлоискатель

   А теперь описание процесса сборки металлодетектора от одного из посетителей. Так как из приборов имею только мультиметр, скачал с инета виртуальную лабораторию Записных О.Л. Собрал адаптер, простенький генератор и прогнал в холостую осциллограф. Вроде показывает какую-то картинку. Далее занялся поиском радиодеталей. Так как печатки в основном выкладывают в формате «lay», скачал «Sprint-Layout50». Выяснил, что такое лазерно-утюжная технология изготовления печатных плат и как их травить. Вытравил плату. К этому времени все микросхемы были найдены. Что не нашел у себя в сарайчике, пришлось покупать. Приступил к пайке перемычек, резисторов, сокетов микросхем, и кварца из китайского будильника на плату. Периодически проверяя сопротивление на шинах питания чтобы не было соплей. Решил для начала собрать цифровую часть прибора, как наиболее легкую. То-есть генератор, делитель и коммутатор. Собрал. Поставил микросхему генератора (К561ЛА7) и делитель (К561ТМ2). Микросхемы б/ушные, выдрал из каких-то плат, обнаруженных в сарайчике. Подал питание 12В контролируя ток потребления по амерметру, 561ТМ2 стала теплой. Заменил 561ТМ2, подал питание – ноль эмоций. Меряю напряжение на ногах генератора – на 1 и 2 ногах 12В. Меняю 561ЛА7. Включаю – на выходе делителя, на 13 ноге есть генерация (наблюдаю на виртуальном осциллографе)! Картинка правда не ахти какая, но за неимением нормального осциллографа – пойдет. Но на 1, 2 и 12 ногах ничего нет. Значит генератор работает, нужно менять ТМ2. Установил третью микросхему делителя – красота на всех выходах есть генерация! Для себя сделал вывод, что выпаивать микросхемы нужно как можно аккуратнее! На этом первый шаг постройки сделан.

   Теперь настраиваем плату металлоискателя. Не работал регулятор "SENS" - чувствительность, пришлось выкинуть конденсатор C3 после этого регулировка чувствительности заработала как надо. Не нравился звук возникающий в крайнем левом положении регулятора "THRESH" - порог, избавился от этого заменив резистор R9 цепочкой из последовательно соединённых резистор на 5,6 кОм + конденсатор на 47,0 мкФ (отрицательный вывод конденсатора со стороны транзистора). Пока нет микросхемы LF353 вместо неё поставил LM358, с ней советские три копейки чувствует по воздуху на расстоянии 15 сантиметров.

   Поисковую катушку на передачу я включил как последовательный колебательный контур, а на приём как параллельный колебательный контур. Настраивал первой передающую катушку, подключил собранную конструкцию датчика к металлоискателю, осциллограф параллельно катушке и по максимальной амплитуде подобрал конденсаторы. После этого осциллограф подключил на приёмную катушку и по максимальной амплитуде подобрал конденсаторы на RX. Настройка контуров в резонанс занимает, при наличии осциллографа, несколько минут. Обмотки TX и RX у меня содержат по 100 витков провода диаметром 0,4. Начинаем сведение на столе, без корпуса. Просто чтоб было два обруча с проводами. А чтоб убедиться в работоспособности и возможности сведения вообще - разведём катушки друг от дрга на полметра. Тогда ноль будет точно. Затем наложив катушки внахлёст примерно 1см (как свадебные кольца) сдвигать - раздвигать. Точка нуля может быть довольно точная и поймать её сразу нелегко. Но она есть.

   Когда, я поднял усиление в RX тракте МД, он начал работать неустойчиво на максимальной чувствительности, это проявлялось в том что после прохождения над целью и её обнаружении выдавался сигнал, но он продолжался и после того когда цели перед поисковой катушкой ни какой уже небыло, это проявлялось в виде прерывистых и колеблющихся звуковых сигналов. При помощи осциллографа была обнаружена и причина этого: при работе динамика и незначительной просадке питающего напряжения уходит "ноль" и схема МД переходит в автоколебательный режим, выйти из которого можно только загрубив порог срабатывания звукового сигнала. Это меня не устраивало поэтому я поставил по питанию КР142ЕН5А + сверх яркий белый светодиод чтобы поднять напряжение на выходе интегрального стабилизатора, стабилизатора на более высокое напряжение у меня небыло. Такой светодиод можно использовать даже для подсветки поисковой катушки. Динамик подключил до стабилизатора, МД после этого стал сразу очень послушный всё начало работать как надо. Думаю Volksturm действительно лучший самодельный металлоискатель!

   Недавно была предложенна данная схема доработки, что позволит превратить Volksturm S в Volksturm SS + GEB. Теперь прибор станет обладать хорошим дискриминатором а также селективностью металлов и отстройкой от грунта, прибор паяется на отдельной плате и подключается вместо конденсаторов с5 и с4. Схема доработки и печатная плата в архиве. Отдельная благодарность за информацию по сборке и настройке металлоискателя всем, кто принимал участие в обсуждении и модернизации схемы, особенно помогли в подготовке материала Электродыч, феска, xxx, slavake, ew2bw, redkii и другие коллеги радиолюбители.

   Форум по металлоискателям

   Схемы металлодетекторов

elwo.ru

Простой металлоискатель своими руками

Приветствую, Самоделкины!
Металлоискатель очень заманчивое устройство. Его можно использовать для самых разных целей, например, для поиска старой проводки, водопроводных труб, ну и клада в конце концов. На самом деле, понятие металлоискатель очень обширное, а сами металлоискатели бывают разными. Принцип поиска металла заложенный в классических металлоискателях применяется в самых разных устройствах начиная от простых детекторов и заканчивая радиолокационными станциями. Углубляться в теорию, пожалуй, будем как-нибудь в другой раз. Ну а сейчас перейдем к делу.


В последнее время большую популярность набирают так называемые импульсные металлоискатели, которые в своем составе содержат только одну катушку и имеют относительно простую конструкцию. При этом обеспечивают довольно неплохую чувствительность и высокую надежность. Импульсный металлоискатель работает по принципу прием-передача. Поисковая катушка в таком металлоискателе может работать в 2-ух режимах: приема и передачи.

Излучаемая катушка: сигнал генерирует или возбуждает в металле вихревые токи Фуко, которые улавливаются самой катушкой.


У разных металлов разная электропроводность, многие металлоискатели умеют распознавать это, с достаточно высокой точностью определяя, что за металл находится в земле. Приведенная схема металлоискателя в сети встречается очень часто, но фото реальных конструкций и отзывов крайне мало, поэтому AKA KASYAN (автор одноименного YouTube канала) решил повторить схему дабы понять, что к чему. Автор создал печатную плату и запаял все компоненты.



Сама печатная плата получилось довольно компактной. Сделана она методом ЛУТ (кому интересно, в описании под видеороликом автора вы найдете ссылку на архив проекта с файлом печатной платой, а также схему, список компонентов и все остальное (ссылка ИСТОЧНИК в конце статьи)).

Достоинств у приведенной схемы много. Во-первых, это наличие всего одной катушки, во-вторых, это крайне простая и не капризная схема, которая практически не требует дополнительной настройки, и наконец самое важное, вся схема построена на базе всего лишь одной микросхемы.


После сборки и проверки всплыли дополнительные фишки этой схемы, а именно малая чувствительность к грунту, что немаловажный момент. А еще при желании металлоискатель можно настроить так, чтобы он видел только цветные металлы и игнорировал черные. То есть, некоторое подобие функции дискриминации металлов, которая доступна на многих моделях коммерческих металлоискателей.

Из недостатков - малая глубина поиска. Крупные металлические предметы детектор замечает на расстояние до 30 см, средние монеты до 5-8 см. Этого мало, скажут многие, но это смотря для каких целей. Например, автор собрал этот металлоискатель для поиска старых водопроводных труб в стене и с этой задачей схема справилась на 100%.

Данный же малыш хорош именно простотой и для определенных задач может стать незаменимым помощником.

Давайте рассмотрим его схему:


Построена она на базе КМОП логики CD4011.


Схема состоит из 4-ех частей: опорного и поисковых генераторов, смесителя и усилителя сигнала (в данном случае он построен на одном транзисторе).

В качестве динамической головки предпочтительно использовать наушники с сопротивлением катушки от 16 до 64 Ом, так как выходной каскад не рассчитан под низкоомную нагрузку.


Работает металлоискатель простым образом. Изначально поисковый и опорный генератор настраиваются примерно на одинаковую частоту. В таком случае нет разницы частот, а, следовательно, из динамика мы ничего не услышим.

Частота опорного генератора фиксированная, с возможностью ручной подстройки путем вращения переменного резистора.

А вот частота поискового генератора сильно зависит от параметров LC контура.

Если в поле зрения поисковой катушки находится металлический предмет нарушается частота LC контура, иначе говоря, меняется частота поискового генератора относительно опорного.

Затем сигналы из обеих генераторов поступают в смеситель. Их разница выделяется в виде звукового сигнала, фильтруется и поступает на усилительный каскад, нагрузкой для которого является наушник.



Катушка.

Чем больше диаметр катушки - тем чувствительнее металлоискатель. Но большие катушки имеют свои недостатки, поэтому нужно выбирать оптимальные параметры. Для данной схемы наиболее оптимальный диаметр лежит в пределах от 15 до 20 см. Диаметр провода обмотки от 0,4 до 0,6 мм, количество витков 40-50, в случае если диаметр катушки в пределах 20-ти см. В данном случае катушка урезана, витки и диаметр меньше чем нужно, поэтому чувствительность схемы не ахти.

Если планируете использовать самодельный металлоискатель в условиях повышенной влажности, катушку нужно тщательно загерметизировать.
Настройка. Если при первом включении схема не реагируют на металл, но все компоненты исправны, скорее всего разница частот с генераторов находится за пределами звукового диапазона и звук просто не воспринимается человеком. В этом случае стоит покрутить переменный резистор до появления звукового сигнала, далее медленно вращаем тот же резистор до тех пор, пока из динамика не услышим низкочастотный сигнал. Затем еще чуток вращаем переменник в том же направлении до полного исчезновения сигнала.


Этим настройка завершена. Для более точной подстройки автор советует использовать многооборотный резистор, либо 2 обычных переменника, один из которых предназначен для грубой настройки, а второй для более плавной.

Естественно все наладочные работы необходимо производить при отсутствии металла в поле зрения катушки. Ну и в самом конце преподносим металлический предмет катушке и убеждаемся, что тональность звукового сигнала меняется, то бишь схема реагирует на металл.

Для большей наглядности в эксперименте, автор использовал низкоомную головку + внешний микрофон.
Ранее упомянутый эффект дискриминации металлов наблюдается в том случае, если оба генератора работают на частоте 130-135 кГц.


Схему можно питать от постоянного источника с напряжением от 3 до 15В. Оптимальный вариант использование 9-ти вольтовой батареи формата 6F22 (Крона).

Ток потребления схемы в этом случае будет в пределах от 15 до 30 мА, в зависимости от сопротивления нагрузки.
Корпус устройства был взят от китайского отпугивателя собак. Сам отпугиватель, по словам автора, был так себе, но вот корпус пригодился.

В данном корпусе имеется отсек для 9-ти вольтовой батареи, а место под капотом хватило для установки платы, переменников и прочей мелочовки, наподобие 3,5мм разъема, выключателя и индикатора питания.


Автор изначально хотел создать компактный ручной металлоискатель, отсюда и такое решение. Ну чтож, на этом, пожалуй, закругляемся. Благодарю за внимание. До новых встреч!

Видео:


Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Металлоискатель своими руками: схемы, как сделать Пират и другие

Содержание

  1. Принцип действия
  2. Разновидности
  3. Катушка и прочее
  4. Несколько конструкций
  5. Проще не бывает
  6. Нечто странное напоследок

Металлоискатель или металлодетектор предназначен для обнаружения предметов, по своим электрическим и/или магнитным свойствам отличающихся от среды, в которой они находятся. Попросту говоря, он позволяет находить металл в земле. Но не только металл, и не только в грунте. Металлодетекторами пользуются службы досмотра, криминалисты, военные, геологи, строители для поиска профилей под обшивкой, арматуры, сверки планов-схем подземных коммуникаций, и люди многих других специальностей.

Металлоискатели своими руками чаще всего делают любители: кладоискатели, краеведы, члены военно-исторических объединений. Им, начинающим, и предназначена в первую очередь данная статья; описанные в ней устройства позволяют найти монету с советский пятак на глубине до 20-30 см или железяку с канализационный люк примерно в 1-1,5 м под поверхностью. Однако этот самодельный приборчик может пригодиться и на хозяйстве при ремонте или на стройке. Наконец, обнаружив в земле центнер-другой брошенной трубы или металлоконструкций и сдав находку в металлолом, можно выручить приличную сумму. А подобных сокровищ в земле российской точно больше, чем пиратских сундуков с дублонами или боярско-разбойничьих кубышек с ефимками.

Примечание: если вы не сведущи в электротехнике с радиоэлектроникой, не пугайтесь схем, формул и специальной терминологии в тексте. Самая суть излагается попросту, и в конце будет описание прибора, который можно сделать за 5 мин на столе, не умея не то что паять, а проводки скрутить. Но он позволит «пощупать» особенности поиска металлов, а возникнет интерес – придут и знания с навыками.

металлоискатель Пират

Немного больше внимания по сравнению с остальными будет уделено металлоискателю «Пират», см. рис. Этот прибор достаточно прост для повторения начинающими, но по своим качественным показателям не уступает многим фирменным моделям ценой до $300-400. А главное – он показал отличную повторяемость, т.е. полную работоспособность при изготовлении по описаниям и спецификациям. Схемотехника и принцип действия «Пирата» вполне современны; по его настройке и методике использования имеется достаточно руководств.

Принцип действия

Металлоискатель действует по принципу электромагнитной индукции. В общем схема металлоискателя состоит из передатчика электромагнитных колебаний, передающей катушки, приемной катушки, приемника, схемы выделения полезного сигнала (дискриминатора) и устройства индикации. Отдельные функциональные узлы часто объединяют схемотехнически и конструктивно, напр., приемник и передатчик могут работать на одну катушку, приемная часть сразу выделяет полезный сигнал и т.п.

Принцип действия металлоискателя

Катушка создает в среде электромагнитное поле (ЭМП) определенной структуры. Если в зоне его действия оказывается электропроводящий предмет, поз. А на рис., в нем наводятся вихревые токи или токи Фуко, которые создают его собственное ЭМП. В результате структура поля катушки искажается, поз. Б. Если же предмет не электропроводящий, но обладает ферромагнитными свойствами, то он искажает исходное поле за счет экранирования. В том и другом случае приемник улавливает отличие ЭМП от исходного и преобразует его в акустический и/или оптический сигнал.

Примечание: в принципе для металлоискателя не обязательно, чтобы предмет был электропроводящим, грунт – нет. Главное, чтобы их электрические и/или магнитные свойства отличались.

Детектор или сканер?

В коммерческих источниках дорогие высокочувствительные металлодетекторы, напр. Терра-Н, нередко называют геосканерами. Это неверно. Геосканеры действуют по принципу измерения электропроводности грунта по разным направлениям на разной глубине, эта процедура называется боковым каротажем. По данным каротажа компьютер строит на дисплее картинку всего, что в земле, включая различные по свойствам геологические слои.

Разновидности

Общие параметры

Принцип действия металлодетектора возможно воплотить технически разными способами соответственно назначению прибора. Металлоискатели для пляжного золотоискательства и строительно-ремонтного поиска внешне могут быть похожи, но существенно отличаться по схеме и техническим данным. Чтобы правильно сделать металлоискатель, нужно четко представлять себе, каким требованиям он должен удовлетворять для данного рода работы. Исходя из этого, можно выделить следующие параметры поисковых детекторов металла:

  1. Проницание, или проникающая способность – максимальная глубина, на которую распространяется ЭМП катушки в грунте. Глубже прибор ничего не обнаружит при любом размере и свойствах объекта.
  2. Величина и размеры зоны поиска – воображаемая область в земле, в которой объект будет обнаружен.
  3. Чувствительность – способность обнаруживать более или менее мелкие предметы.
  4. Избирательность – способность сильнее реагировать на желательные находки. Сладкая мечта пляжных старателей – детектор, который пищит только на драгоценные металлы.
  5. Помехоустойчивость – способность не реагировать на ЭМП посторонних источников: радиостанций, грозовых разрядов, ЛЭП, электротранспорта и др. источников помех.
  6. Мобильность и оперативность определяются энергопотреблением (на сколько батареек хватит), массогабаритами прибора и размерами зоны поиска (сколько можно «прощупать» за 1 проход).
  7. Дискриминация, или разрешающая способность – дает оператору или управляющему микроконтроллеру возможность по реакции прибора судить о характере найденного объекта.

Дискриминация, в свою очередь, параметр составной, т.к. на выходе металлоискателя наличествует 1, максимум 2 сигнала, а величин, определяющих свойства и расположение находки, больше. Тем не менее, с учетом изменения реакции прибора во время приближения к объекту, в нем выделяются 3 составляющих:

  • Пространственная – свидетельствует о расположении объекта в зоне поиска и глубине его залегания.
  • Геометрическая – дает возможность судить о форме и размерах объекта.
  • Качественная – позволяет строить предположения о свойствах материала объекта.

Рабочая частота

Корзиночная катушка для металлоискателя Пират

Корзиночные катушки конструктивно бывают плоскими и объемными, но электрически объемная «корзинка» эквивалентна плоской, т.е. создает такое же ЭМП. Объемная корзиночная катушка еще менее чувствительна к помехам и, что важно для импульсных металлоискателей, дисперсия импульса в ней минимальна, т.е. легче поймать дисперсию, вызванную объектом. Преимущества оригинального металлоискателя «Пират» во многом обусловлены тем, что его «родная» катушка – объемная корзинка (см. рис.), однако ее намотка сложна и трудоемка.

Новичку самостоятельно лучше мотать плоскую корзинку, см. рис. ниже. Для металлоискателей «на золото» или, скажем, для описанных далее металлоискателя-«бабочки» и простого приемопередающего 2-катушечного хорошей оправкой будут негодные компьютерные диски. Их металлизация не повредит: она очень тонкая и никелевая. Непременное условие: нечетное, и никак иначе, число прорезей. Номограмма для расчета плоской корзинки не требуется; расчет ведут таким образом:

  • Задаются диаметром D2, равным внешнему диаметру оправки минус 2-3 мм, и берут D1 = 0,5D2, это оптимальное соотношение для поисковых катушек.
  • По формуле (2) на рис. вычисляют количество витков.
  • По разности D2 – D1 с учетом коэффициента плоской укладки 0,85 вычисляют диаметр провода в изоляции.

Плоская корзиночная катушка

Как не надо и надо мотать корзинки

Некоторые любители берутся самостоятельно мотать объемные корзинки способом, показанным на рис. ниже: делают оправку из изолированных гвоздей (поз. 1) или саморезов, мотают по схеме, поз. 2 (в данном случае, поз. 3, для количества витков, кратного 8; через каждые 8 витков «узор» повторяется), затем запенивают, поз. 4, оправку вытаскивают, а лишнюю пену обрезают. Но вскоре оказывается, что натянутые витки порезали пену и вся работа пошла всмятку. Т.е., чтобы намотать надежно, нужно отрезки прочного пластика вклеить в отверстия основы, и только тогда мотать. И помните: самостоятельный расчет объемной корзиночной катушки без соответствующих компьютерных программ невозможен; методика для плоской корзинки в данном случае неприменима.

Кустарная намотка корзиночной катушки

ДД катушки

Принцип действия катушек Монопетля и ДД

ДД в данном случае значит не дальнодействие, а двойной или дифферециальный детектор; в оригинале – DD (Double Detector). Это катушка из 2-х одинаковых половин (плеч), сложенных с некоторым пересечением. При точном электрическом и геометрическом балансе плеч ДД поисковое ЭМП стягивается в зону пересечения, справа на рис; слева – катушка-монопетля и ее поле. Малейшая неоднородность пространства в зоне поиска вызывает разбаланс, и появляется резкий сильный сигнал. ДД-катушка позволяет неопытному искателю обнаружить мелкий глубокий хорошо проводящий предмет, когда рядом с ним и выше залегла ржавая банка.

Катушки ДД четко ориентированы «на золото»; все металлоискатели с маркировкой GOLD комплектуются ими. Однако на мелко-неоднородных и/или проводящих грунтах они или вовсе отказывают, или часто дают ложные сигналы. Чувствительность ДД катушки очень высока, но дискриминация близка к нулевой: сигнал или предельный, или его вовсе нет. Поэтому металлодетекторы с ДД катушками предпочитают искатели, которых интересует только «находимость на карман».

Примечание: подробнее о ДД катушках можно будет узнать далее в описании соответствующего металлоискателя. Мотают плечи ДД или внавал, как монопетлю, на специальной оправке, см. далее, или корзинками.

Как крепить катушку

Готовые каркасы и оправки для поисковых катушек продаются в широком ассортименте, но с накрутками продавцы не стесняются. Поэтому многие любители делают основу катушки из фанеры, слева на рис.:

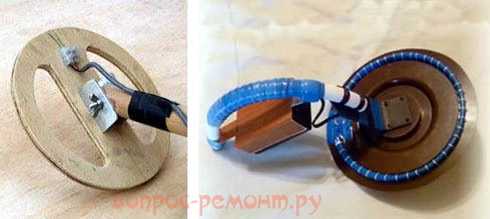

Самодельные оправки для катушек металлоискателей

Однако это не выход: фанера довольно сильно поглощает ЭМП, дает большую паразитную дисперсию импульсов, а намокнув, способна вообще заглушить прибор. Лучший вариант – компьютерный диск либо пластиковая тарелка или блюдце, справа там же. Сложив 2 посудины и склеив, можно получить герметичный корпус катушки. Для катушек сложных (корзинок, ДД) оптимальный материал оправки сотовый поликарбонат. Он прочен, стоек, на влияет на ЭМП, легко обрабатывается.

Несколько конструкций

Параметрические

Самый простой металлоискатель для поиска арматуры, проводки, профилей и коммуникаций в стенах и перекрытиях можно собрать по рис. Древний транзистор МП40 безо всякого меняется на КТ361 или его аналоги; чтобы применить транзисторы pnp, нужно поменять полярность батарейки.

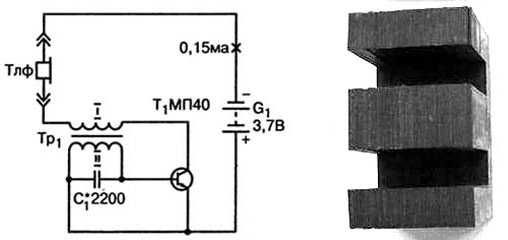

Простейший металлоискатель

Этот металлоискатель – магнитодетектор параметрического типа, работающий на НЧ. Тон звука в наушниках можно менять, подбирая емкость С1. Под влиянием объекта тон понижается, в отличие от всех прочих типов, поэтому изначально нужно добиваться «комариного писка», а не хрипа или ворчания. Прибор отличает проводку под током от «пустой», на тон накладывается гул 50 Гц.

Схема – импульсный генератор с индуктивной обратной связью и стабилизацией частоты LC-контуром. Контурная катушка – выходной трансформатор от старого транзисторного приемника или маломощный «базарно-китайский» низковольтный силовой. Очень хорошо подходит трансформатор от негодного источника питания польской антенны, в его же корпусе, срезав сетевую вилку, можно собрать и все устройство, тогда запитать его лучше от литиевой батарейки-таблетки на 3 В. Обмотка II на рис. – первичная или сетевая; I – вторичная или понижающая на 12 В. Именно так, генератор работает с насыщением транзистора, что обеспечивает ничтожное энергопотребление и широкий спектр импульсов, облегчающий поиск.

Металлоискатель с простым кварцевым фильтром

Чтобы превратить трансформатор в датчик, его магнитопровод нужно разомкнуть: снять каркас с обмотками, убрать прямые перемычки сердечника – ярма – а Ш-образные пластины сложить в одну сторону, как справа на рис., затем надеть обмотки обратно. При исправных деталях прибор начинает работать сразу; если нет – нужно поменять местами концы любой из обмоток.

Параметрическая схема посложнее – на рис. справа. L с конденсаторами С4, С5 и С6 настраивается на 5, 12,5 и 50 кГц, а кварц пропускает на измеритель амплитуды 10-ю, 4-ю гармоники и основной тон соответственно. Схемка более на любителя попаять на столе: возни с настройкой много, а «чутье», как говорят, никакое. Приводится только для примера.

Приемопередающий

Приемопередающий металлоискатель и катушки для него

Гораздо чувствительнее приемопередающий металлоискатель с ДД катушкой, который можно без особого труда сделать в домашних условиях, см. рис. Слева – передатчик; справа – приемник. Там же описаны свойства разных типов ДД.

Этот металлоискатель – НЧ; поисковая частота около 2 кГц. Глубина обнаружения: советский пятак – 9 см, консервная жестянка – 25 см, канализационный люк – 0,6 м. Параметры «троечные», но можно освоить методику работы с ДД, прежде чем переходить к более сложным конструкциям.

Катушки содержат по 80 витков провода ПЭ 0,6-0,8 мм, намотанных внавал на оправку толщиной 12 мм, чертеж которой показан на рис. слева. Вообще прибор к параметрам катушек не критичен, были бы точно одинаковы и расположены строго симметрично. В целом, хороший и дешевый тренажер для тех, кто хочет освоить любую технику поиска, в т.ч. «на золото». Хотя чувствительность этого металлоискателя и невысока, но дискриминация очень хорошая несмотря на использование ДД.

Чертеж оправки для намотки ДД катушек

Для налаживания прибора сначала вместо L1 передатчика включают наушники и по тону в них убеждаются, что генератор работает. Затем закорачивают L1 приемника и подбором R1 и R3 устанавливают на коллекторах VT1 и VT2 соответственно напряжение, равное примерно половине напряжения питания. Далее R5 выставляют ток коллектора VT3 в пределах 5..8 мА, размыкают L1 приемника и все, можно искать.

С накоплением фазы

Конструкции в этом разделе показывают все преимущества метода накопления фазы. Первый металлоискатель преимущественно строительного назначения обойдется очень недорого, т.к. его самые трудоемкие части сделаны… из картона, см. рис.:

Простейший импульсный металлоискатель

Наладки прибор не требует; интегральный таймер 555 – аналог отечественной ИМС (интегральной микросхемы) К1006ВИ1. Все преобразования сигнала происходят в ней; способ поиска – импульсный. Единственное условие – динамик нужен пьезоэлектрический (кристаллический), обычный динамик или наушники перегрузят ИМС и она скоро выйдет из строя.

Индуктивность катушки – около 10 мГн; рабочая частота – в пределах 100-200 кГц. При толщине оправки в 4 мм (1 слой картона) катушка диаметром 90 мм содержит 250 витков провода ПЭ 0,25, а 70-мм – 290 витков.

Металлоискатель Бабочка

Металлоискатель «Бабочка», см. рис. справа, по своим параметрам уже близок к профессиональным приборам: советский пятак находит на глубине 15-22 см в зависимости от грунта; канализационный люк – на глубине до 1 м. Действует на срывах синхронизации; схема, плата и вид монтажа – на рис. ниже. Учтите, здесь 2 отдельные катушки диаметром 120-150 мм, а не ДД! Пересекаться они не должны! Оба динамика – пьезоэлектрические, как и в пред. случае. Конденсаторы – термостабильные, слюдяные или высокочастотные керамические.

Свойства «Бабочки» улучшатся, а настроить ее будет проще, если, во-первых, намотать катушки плоскими корзинками; индуктивность определяется по заданной рабочей частоте (до 200 кГц) и емкостям контурных конденсаторов (по 10 000 пФ на схеме). Диаметр провода – от 0,1 до 1 мм, чем больше, тем лучше. Отвод в каждой катушке делается от трети витков считая от холодного (нижнего по схеме) конца. Во-вторых, если отдельные транзисторы заменить 2-х транзисторной сборкой для схем дифусилителей К159НТ1 или ее аналогами; выращенная на одном кристалле пара транзисторов имеет совершенно одинаковые параметры, что важно для схем со срывом синхронизации.

Схема и монтаж металлоискателя Бабочка

Для налаживания «Бабочки» нужно точно подогнать индуктивности катушек. Автор конструкции рекомендует раздвигать-сдвигать витки или подстраивать катушки ферритом, но с точки зрения электромагнитной и геометрической симметрии лучше будет подключить параллельно емкостям по 10 000 пФ подстроечные конденсаторы на 100-150 пФ и крутить их при настройке в разные стороны.

Собственно налаживание несложно: только что собранный прибор пищит. Поочередно подносим к катушкам алюминиевую кастрюльку или пивную банку. К одной – писк становится выше и громче; к другой – ниже и тише или вовсе замолкает. Здесь чуть-чуть добавляем емкости подстроечника, а в противоположном плече убираем. За 3-4 цикла можно добиться полной тишины в динамиках – прибор готов к поиску.

Еще о «Пирате»

Вернемся к прославленному «Пирату»; он импульсный приемопередающий с накоплением фазы. Схема (см. рис.) очень прозрачна и может считаться классикой для данного случая.

Схема металлоискателя Пират

Передатчик состоит из задающего генератора (ЗГ) на том же 555-м таймере и мощного ключа на Т1 и Т2. Слева – вариант ЗГ без ИМС; в нем придется выставить по осциллографу частоту следования импульсов 120-150 Гц R1 и длительность импульса 130-150 мкс R2. Катушка L – общая. Ограничитель на диодах D1 и D2 на ток от 0,5 А спасает усилитель приемника QP1 от перегрузки. На QP2 собран дискриминатор; вместе они составляют сдвоенный операционный усилитель К157УД2. Собственно «хвостики» переизлученных импульсов накапливаются в емкости С5; когда «резервуар переполняется», на выходе QP2 проскакивает импульс, который усиливается Т3 и дает щелчок в динамике. Резистором R13 регулируется скорость заполнения «резервуара» и, следовательно, чувствительность прибора. Еще о «Пирате» можно узнать из видео:

Видео: металлоискатель «Пират»

а об особенностях его настройки – из следующего ролика:

Видео: настройка порога металлоискателя «Пират»

На биениях

Желающие ощутить все прелести процесса поиска на биениях со сменными катушками могут собрать металлоискатель по схеме на рис. Его особенность, во-первых, экономичность: вся схема собрана на КМОП-логике и в отсутствие объекта потребляет очень маленький ток. Второе – прибор работает на гармониках. Опорный генератор на DD2.1-DD2.3 стабилизирован кварцем ZQ1 на 1 МГц, а поисковый на DD1.1-DD1.3 работает на частоте около 200 кГц. При настройке прибора перед поиском нужную гармонику «ловят» варикапом VD1. Смешение рабочего и опорного сигналов происходит в DD1.4. Третье – этот металлоискатель пригоден для работы со сменными катушками.

Металлоискатель на биениях на логических микросхемах

ИМС 176-й серии лучше заменить на такие же 561-й, ток потребления уменьшится, а чувствительность прибора возрастет. Заменять старые советские высокоомные наушники ТОН-1 (лучше ТОН-2) на низкоомные от плеера просто так нельзя: они перегрузят DD1.4. Нужно либо поставить усилитель вроде «пиратского» (C7, R16, R17, T3 и динамик на схеме «Пирата»), либо использовать пьезодинамик.

Настройки после сборки этот металлоискатель не требует. Катушки – монопетли. Их данные на оправке толщиной 10 мм:

  • Диаметр 25 мм – 150 витков ПЭВ-1 0,1 мм.
  • Диаметр 75 мм – 80 витков ПЭВ-1 0,2 мм.
  • Диаметр 200 мм – 50 витков ПЭВ-1 0,3 мм.

Проще не бывает

Теперь выполним данное вначале обещание: расскажем, как сделать, ничегошеньки не смысля в радиотехнике, металлодетектор, который ищет. Металлоискатель «проще простого» собирается из радиоприемника, калькулятора, картонной или пластиковой коробки с откидной крышкой и отрезков двухстороннего скотча.

Металлоискатель «из радио» импульсный, однако для обнаружения объектов используется не дисперсия и не запаздывание с накоплением фазы, а поворот магнитного вектора ЭМП при переизлучении. На форумах об этом устройстве пишут разное, от «супер» до «отстой», «разводка» и слов, которые на письме употреблять не принято. Так вот, чтобы получилось если не «супер», но хотя бы вполне работоспособное устройство, его составные части – приемник и калькулятор – должны удовлетворять определенным требованиям.

Калькулятор нужен самый раздрянной и дешевый, «альтернативный». Делают такие в оффшорных подвальчиках. О нормах на электромагнитную совместимость бытовой техники там понятия не имеют, а если о чем-то таком и слыхали, то чхать хотели от души и свысока. Поэтому тамошние изделия являются довольно мощными источниками импульсных радиопомех; их дает тактовый генератор калькулятора. В данном случае его строб-импульсы в эфире используются для зондирования пространства.

Приемник нужен тоже дешевый, от подобных производителей, без всяких средств повышения помехоустойчивости. В нем должен быть АМ диапазон и, что абсолютно необходимо, магнитная антенна. Поскольку приемники с приемом коротких волн (КВ, SW) на магнитную антенну редко продаются и стоят дорого, придется ограничиться средними волнами (СВ, MW), но зато это облегчит настройку.

Далее делаем следующее:

Металлоискатель из радиоприемника и калькулятора

  1. Разворачиваем коробку с крышкой в книжку.
  2. На тыльные стороны калькулятора и радио наклеиваем полоски скотча и закрепляем оба устройства в коробке, см. рис. справа. Приемник – желательно в крышке, чтобы был доступ к органам управления.
  3. Включаем приемник, ищем настройкой на максимальной громкости вверху АМ диапазона (диапазонов) участок, свободный от радиостанций и как можно более чистый от эфирных шумов. Для СВ это будет в районе 200 м или 1500 кГц (1,5 МГц).
  4. Включаем калькулятор: приемник должен загудеть, захрипеть, зарычать; в общем, дать тон. Громкость не убираем!
  5. Если тона нет, осторожно и плавно подстраиваемся, пока не появится; это мы поймали какую-то из гармоник строб-генератора калькулятора.
  6. Потихоньку складываем «книжку», пока тон не ослабеет, не станет более музыкальным или вовсе не пропадет. Скорее всего это случится при развороте крышки около 90 градусов. Таким образом мы нашли положение, в котором магнитный вектор первичных импульсов ориентирован перпендикулярно оси ферритового стержня магнитной антенны и она их не принимает.
  7. Фиксируем крышку в найденном положении пенопластовым вкладышем и резинкой или подпорками.

Примечание: в зависимости от конструкции приемника возможен обратный вариант – для настройки на гармонику приемник кладут на включенный калькулятор, а затем, раскладывая «книжечку», добиваются смягчения или пропадания тона. В таком случае приемник будет ловить отраженные от объекта импульсы.

А что же дальше? Если вблизи раскрыва «книжки» окажется электропроводящий или ферромагнитный предмет, он станет переизлучать зондирующие импульсы, но их магнитный вектор повернется. Магнитная антенна их «почует», приемник опять даст тон. Т.е., мы уже что-то нашли.

Нечто странное напоследок

Есть сообщения еще об одном металлоискателе «для полных чайников» с калькулятором, только вместо радио нужны якобы 2 компьютерных диска, CD и DVD. Еще – пьезонаушники (именно пьезо, по уверениям авторов) и батарейка «Крона». Откровенно говоря, выглядит данное творение техномифом, вроде приснопамятной ртутной антенны. Но – чем черт не шутит. Вот вам видео:

попробуйте, если желаете, авось что-то там и отыщется, и в предметном и в научно-техническом смысле. Удачи!

В качестве приложения

Схем и конструкций металлоискателей насчитываются сотни, если не тысячи. Поэтому в приложение к материалу даем еще список моделей, кроме упомянутых в тесте, имеющих, как говорится, хождение в РФ, не чрезмерно дорогих и доступных для повторения или самосборки:

  • Клон.
  • Шанс.
  • Кощей.
  • Крот.
  • Volksturm.
  • Малыш ФМ.
  • Анкер.
  • Терминатор.
  • Спектр.
  • СОХА-2Т.
  • TRACKER PI-2.

lenpas.ru

САМЫЙ ПРОСТОЙ МЕТАЛЛОИСКАТЕЛЬ

   Предлагаю для повторения лично собранный недавно и успешно заработавший простой металлоискатель. Этот металлоискатель работает по принципу "передача-прием". В качестве передатчика использован мультивибратор, а в качестве приемника — усилитель звуковой частоты. Принципиальная схема была опубликована в журнале Радио.

Схема передатчика МД


Схема приёмника МД



Схема приёмника МД - второй вариант

   Параметры металлоискателя

- рабочая частота - около 2 кГц;
- глубина обнаружения монеты диаметром 25 мм - 9 см;
- железной закаточной крышки от банки - 25 см;
- алюминиевого листа размерами 200x300 мм - 45 см;
- канализационного люка - 60 см.

   Подключенные к нему поисковые катушки должны быть абсолютно одинакавые по размеру и намотачным даным. Их необходимо расположить так, чтобы в отсутствие посторонних металлических предметов связь между ними практически отсутствовала, примеры катушек приведены на рисунке.

   Если катушки передатчика и приемника расположить именно так, то сигнал передатчика в приемнике прослушиваться не будет. При появлении поблизости от этой сбалансированной системы металлического предмета, в ней под действием переменного магнитного поля передающей катушки возникают так называемые вихревые токи и как следствие, собственное магнитное поле, которое наводит в приемной катушке переменную ЭДС.


   Сигнал, принятый приемником, преобразуется телефонами в звук. Схема металлоискателя действительно очень проста, но несмотря на это, довольно хорошо работает, да и чувствительность не плохая. Мультивибратор передащего блока можно собрать и на других транзисторах аналогичной структуры.

   Катушки металлоискателя имеют размер 200х100 мм и содержат около 80 витков проводом 0.6-0.8мм. Для проверки работы передатчика вместо катушки L1 подключают наушники и убеждаются в том, что при включении питания в них слышен звук. Затем, подключив на место катушку, контролируют ток, потребляемый передатчиком - 5...8 мА.


   Приемник настраивают при замкнутом входе. Подбором резистора R1 в первом каскаде и R3 во втором устанавливают на коллекторах соответственно транзисторов напряжение, равное примерно половине напряжения питания. Затем подбором резистора R5 добиваются того, чтобы ток коллектора транзистора VT3 стал равным 5...8 мА. После этого, разомкнув вход, подключают к нему катушку приемника L1 и, принимая сигнал передатчика на расстоянии примерно 1 м, убеждаются в работоспособности устройства.


   В моём варианте металлодетектор выглядит так, как на фото выше. Всё делал из подручных материалов. Автор - Жека.

   Форум по МД для начинающих

   Обсудить статью САМЫЙ ПРОСТОЙ МЕТАЛЛОИСКАТЕЛЬ




radioskot.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
