Содержание

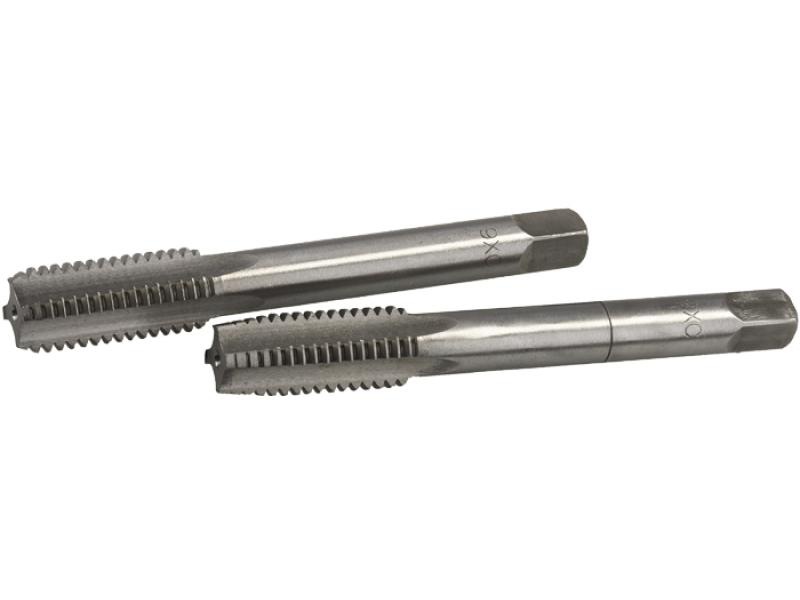

Метчики машинные и ручные одинарные и комплектные

Сверлильный и резьбонарезной инструмент по металлу

Метчики – это незаменимый режущий инструмент как для работы в домашних условиях, так и на производственных линиях.

Общепринятым является разделение метчиков на

  • ручные,
  • машинные, использующиеся на станках,
  • машинно-ручные,
  • гаечные, с помощью которых нарезается резьба гаек,
  • плашечные – для нарезки резьбы в плашках.

Схожее назначение у плашек – это гайка с отверстиями, составляющими режущие кромки, – они используются для калибрования и нарезания наружной резьбы за один раз.

Исполнение метчика как винта с канавками – прямыми или расположенными под углом наклона от 8 до 15о винтовыми – отнюдь неслучайно. Функциональным назначением стружечных канавок является выведение образующейся в процессе нарезания резьбы стружки. В целях же исключения вероятности трения инструмента об обрабатываемую поверхность изделия его задняя часть делается некруглой. Рабочая же часть подразделяется на калибрующую и режущую (заборную).

Для каждого вида резьбы (метрической, трубной, дюймовой, конической, трапециидальной, танковой и т.д.) необходимо подбирать определенный тип метчиков. Кроме того, при выборе этого инструмента следует руководствоваться шагом, диаметром и направлением резьбы.

Метчики и плашки купить в Москве. Метчики для нержавейки, нержавеющей стали. Мы поставляем метчики, плашки, гребенки и другой металлорежущий инструмент высокого качества от лучших отечественных и зарубежных фирм-производителей. На нашем сайте можно заказать инструмент любого типа, размера и назначения. Ждем ваших звонков по бесплатному телефону 8-800-100-39-81.

Сверлильный и резьбонарезной инструмент по металлу и Метчики, метчики машинные Метчик для нержавеющей стали не предназначен для сверления отверстий. Он вставляется в уже проделанное отверстие. Мечики подбирают в соответствии с материалом заготовки. Есть несколько классов инструмента. Они отличаются пределом прочности материала, из которого они изготавливаются. В москве купить метчик м 2.3. метчик для нарезки резьбы

Метчики – это незаменимый режущий инструмент как для работы в домашних условиях, так и на производственных линиях.

Общепринятым является разделение метчиков на

  • ручные,
  • машинные, использующиеся на станках,
  • машинно-ручные,
  • гаечные, с помощью которых нарезается резьба гаек,
  • плашечные – для нарезки резьбы в плашках.

Схожее назначение у плашек – это гайка с отверстиями, составляющими режущие кромки, – они используются для калибрования и нарезания наружной резьбы за один раз.

Исполнение метчика как винта с канавками – прямыми или расположенными под углом наклона от 8 до 15о винтовыми – отнюдь неслучайно. Функциональным назначением стружечных канавок является выведение образующейся в процессе нарезания резьбы стружки. В целях же исключения вероятности трения инструмента об обрабатываемую поверхность изделия его задняя часть делается некруглой. Рабочая же часть подразделяется на калибрующую и режущую (заборную).

Для каждого вида резьбы (метрической, трубной, дюймовой, конической, трапециидальной, танковой и т.д.) необходимо подбирать определенный тип метчиков. Кроме того, при выборе этого инструмента следует руководствоваться шагом, диаметром и направлением резьбы.

Метчики и плашки купить в Москве. Метчики для нержавейки, нержавеющей стали. Мы поставляем метчики, плашки, гребенки и другой металлорежущий инструмент высокого качества от лучших отечественных и зарубежных фирм-производителей. На нашем сайте можно заказать инструмент любого типа, размера и назначения. Ждем ваших звонков по бесплатному телефону 8-800-100-39-81.

Сверлильный и резьбонарезной инструмент по металлу и Метчики, метчики машинные Метчик для нержавеющей стали не предназначен для сверления отверстий. Он вставляется в уже проделанное отверстие. Мечики подбирают в соответствии с материалом заготовки. Есть несколько классов инструмента. Они отличаются пределом прочности материала, из которого они изготавливаются. В москве купить метчик м 2.3, дюймовые метчики купить

Разновидности метчиков метчиков по металлу Резьбонарезной инструмент со спиральными зубьями Бесстружечные раскатники для формообразования внутренней резьбы


Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

DORMER | Руководство DORMER 2008 Обработка резанием на металлорежущих станках (Всего 145 стр.)


67 Руководство DORMER 2008 Обработка металлов резанием на металлорежущих станках Стр.67

Разновидности метчиков метчиков по металлу Резьбонарезной инструмент со спиральными зубьями Бесстружечные раскатники для формообразования внутренней резьбы

Разновидности метчиков метчиков по металлу Резьбонарезной инструмент со спиральными зубьями Бесстружечные раскатники для формообразования внутренней резьбы _ Нарезание резьбы метчиками Тип Варианты Процесс Описание Стружка LI Метчики со стружечными канавками только на заборной части Режущая часть данного метчика имеет аналогичную спиральную подточку, предназначенную для выталкивания стружки вперед. Этот метчик имеет чрезвычайно жесткую конструкцию. Рекомендуется для обработки отверстий глубиной до 1.5 x 0. тг I ЛР Я Я и Метчики со спиральными зубьями Метчики со спиральными зубьями предназначены в основном для нарезания резьбы в глухих отверстиях. Спиральная стружечная канавка выталкивает стружку назад, что предотвращает пакетирование стружки на дне отверстия или в канавках. Такая конструкция снижает риск поломки или повреждения метчика. Бесстружечные метчики (раскатники) Бесстружечные метчики отличаются от обычных тем, что образуют профиль резьбы за счет пластической деформации , а не за счет снятия стружки.

Рекомендуются для материалов с высокой пластичностью. Такие материалы имеют предел прочности не более 1200 Н/мм2, а относительное удлинение не менее 10%. Бесстружечные метчики можно использовать в обычных условиях, но лучшие результаты они показывают при обработке вертикальных глухих отверстий. Выпускаются также с внутренним подводом СОЖ. 67




См.также / See also :

Нарезание резьбы метчиками / Tapping

Метчики Конструкция
/ Thread taps for metal

Скорость резания от диаметра Таблица / Surface speed to RPM conversion

Диаметр отверстия под резьбу / Tap drill sizes

Плашки по металлу / Thread dies

Оснастка для фрезерных станков по металлу / Мilling tool holders

Перевод дюймов в мм Таблица / Inches to mm Conversion table

Резьбонарезные патроны для метчиков / Tapping chucks
DORMER


Руководство
DORMER
2008
Обработка
резанием на
металлорежущих
станках
(145 страниц)

Каталоги металлорежущего инструмента, оснастки и приспособлений для станков /
Cutting tools and tooling system catalogs

Руководство DORMER 2008 Обработка резанием на металлорежущих станках (Всего 145 стр. )

64 Основные элементы конструкции машинно-ручного метчика Резьбонарезной инструмент для обработки внутренней резьбы в заготовках деталей из металлов и сплавов65 Общие указания по нарезанию резьбы метчиками Выберите правильную конструкцию резьбового инструмента для данного обрабатываемого материала и типа отверстия66 Виды метчиков и их назначение Геометрия метчиков с прямыми стружечными канавками Резьбовой инструмент с шахматным зубом и со спиральной подточкой68 Метчики с внутренним подводом СОЖ лучше отводят стружку Гаечные метчики применяются на специальных станках для нарезания большого количества гаек69 Геометрия бесстружечного метчика - раскатника и процесс образования резьбы Преимущества по сравнению с обычными метчиками Отсутствует стружка Прочная резьба70 Бесстружечные метчики - раскатники при обработке потребляют большую мощность, чем обычные метчики такого же размера, т к им нужен больший крутящий момент

---

---

Метчики по металлу для ручного и машинного применения

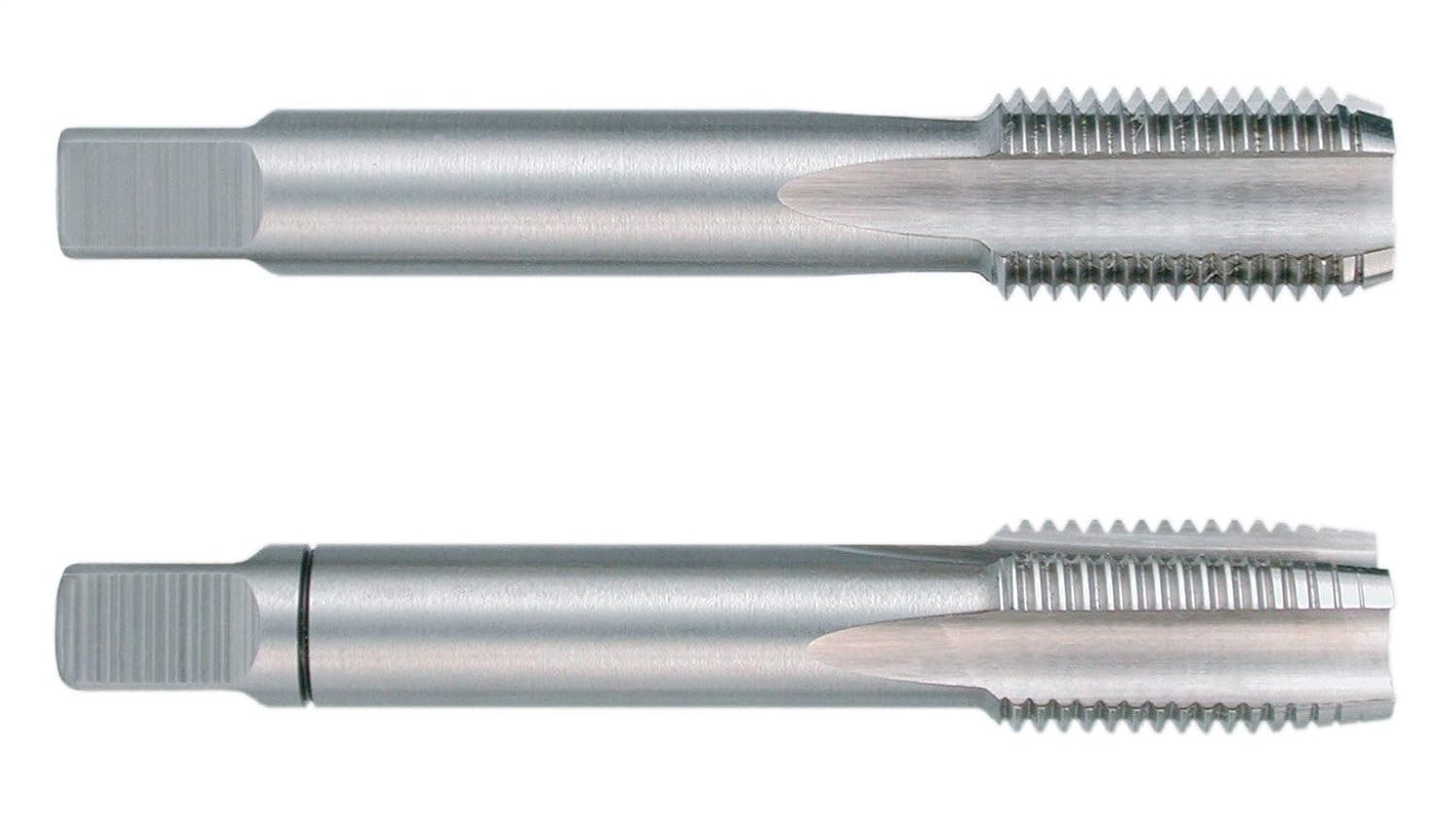

► Ручной метчик HSS-G DIN 352 Тип N, 3 пр. "D.BOR"

  • Для нарезания резьбы: в стали до 800 Н/мм², чугуне, цветных металлах
  • Размеры: М 2 – М 24
  • Хвостовик: четырёхгранный DIN 10
  • Стандарт: DIN 352 Тип N
  • Материал: HSS (быстрорежущая сталь)
  • Резьба: метрическая DIN ISO 13
  • Допуск: ISO 2 (6H)

► Короткий машинный метчик HSS-G DIN 352, 1 пр. "D.BOR"

  • Для нарезания резьбы: в стали до 800 Н/мм², чугуне, цветных металлах
  • Размеры: М 2 – М 12
  • Хвостовик: четырёхгранный DIN 10
  • Стандарт: DIN 352
  • Материал: HSS (быстрорежущая сталь)
  • Резьба: метрическая DIN ISO 13
  • Допуск: ISO 2 (6H)

► Машинный метчик HSS-G DIN 371 Тип B "D. BOR"

  • Для нарезания резьбы: в стали до 800 Н/мм², чугуне, цветных металлах
  • Размеры: М 2 – М 10
  • Хвостовик: четырёхгранный DIN 10
  • Стандарт: DIN 371 Тип B
  • Материал: HSS (быстрорежущая сталь)
  • Резьба: метрическая DIN ISO 13
  • Допуск: ISO 2 (6H)

► Машинный метчик HSS-G DIN 376 Тип B "D.BOR"

  • Для нарезания резьбы: в стали до 800 Н/мм², чугуне, цветных металлах
  • Размеры: М 3 – М 24
  • Хвостовик: четырёхгранный DIN 10
  • Стандарт: DIN 376 Тип B
  • Материал: HSS (быстрорежущая сталь)
  • Резьба: метрическая DIN ISO 13
  • Допуск: ISO 2 (6H)

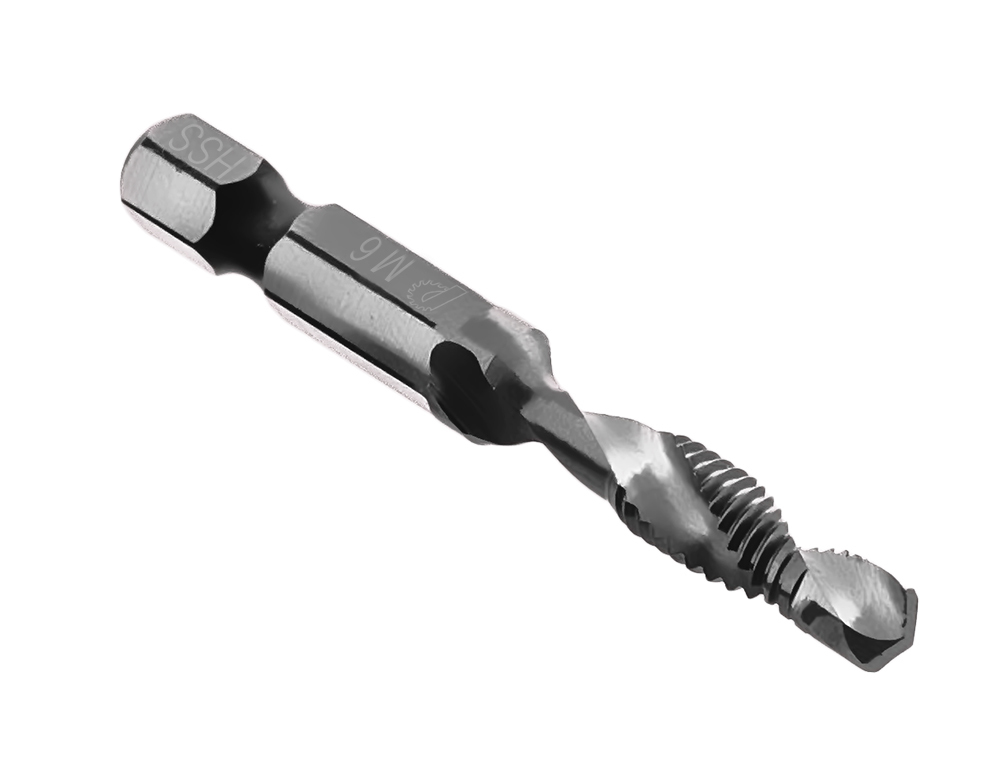

► Комб. машинный метчик с зенкером, C 6,3 "D.BOR"

  • Для нарезания резьбы: в стали до 600 Н/мм², цветных металлах, пластике
  • Размеры: М 3 – М 10
  • Хвостовик: шестигранный, С 6,3
  • Материал: HSS (быстрорежущая сталь)
  • Резьба: метрическая DIN ISO 13
  • Допуск: ISO 2 (6H)

Сверла метчики по металлу

  • Перейти в магазин

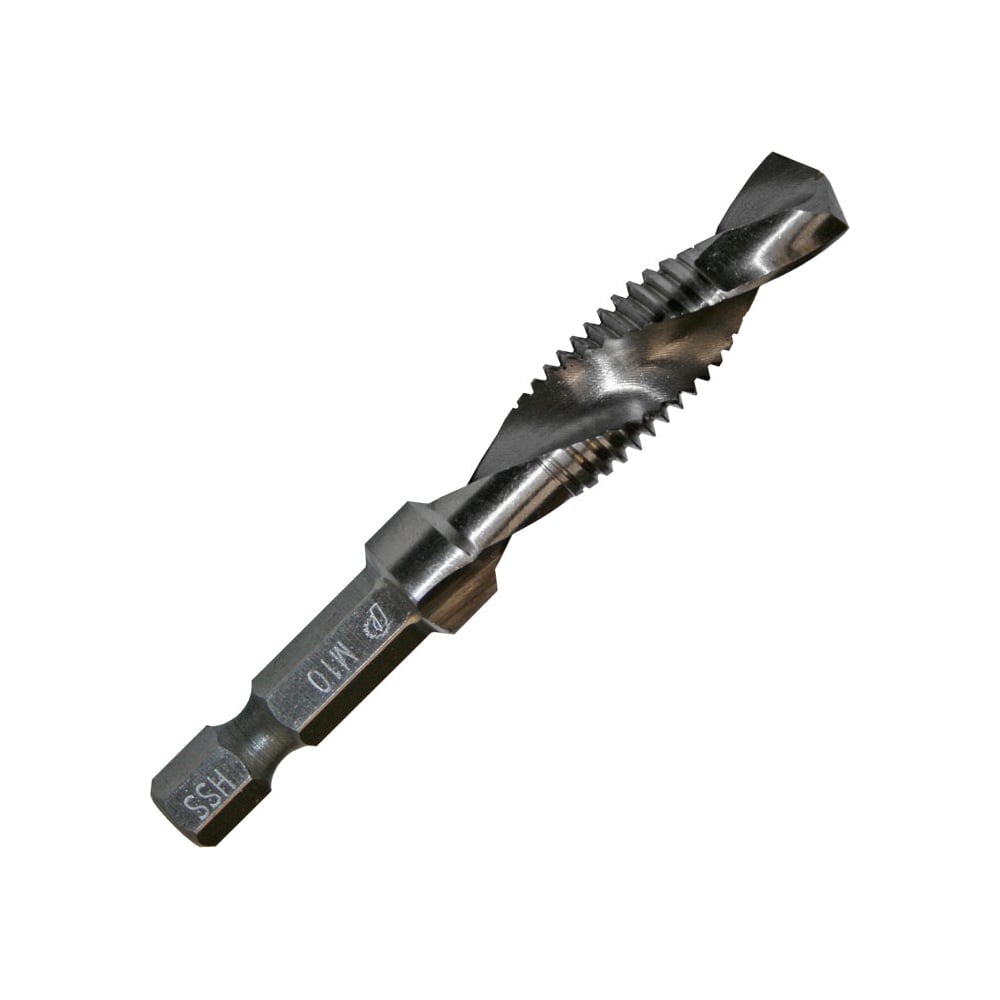

На этот раз обзор будет посвящен инструменту, предназначенному для одновременного проделывания отверстий и нарезании в них резьбы.

Поставляется инструмент в обычном полиэтиленовом пакетике, который, что логично, за время путешествия покрыывается множеством мелких отверстий. Так что надо быть готовым к тому, что как только он окажется в руках — руки окажутся в смазке.

В чем плюс данного инструмента — две операции проделывается за один раз. Сперва режущая часть сверла проделывает отверстие в металле, после чего метчик нарезает резьбу. Пользуясь такими сверлами, можно не задумываться о необходимости соблюдения соотношения диаметра сверла с диаметром метчика.

Но на всякий случай вот табличка соотношения тех самых размеров:

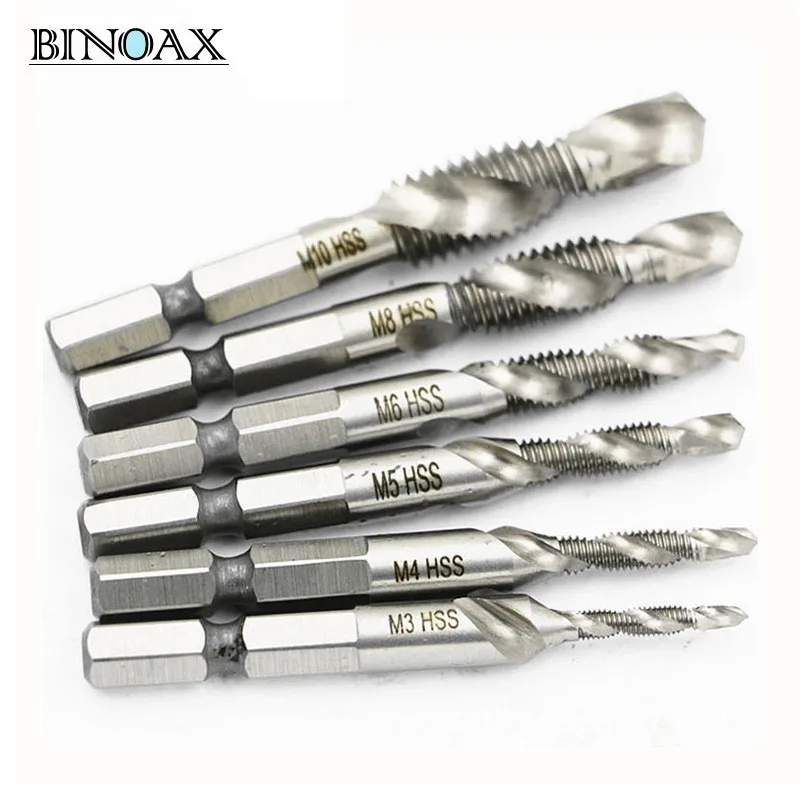

В комплекте поставки 6 таких метчиков, предназначенных для нарезания резьб различного диаметра (10*1,5, 8*1,25, 6*1, 5*0,8, 4*0,7 и 3*0,5). На хвостовике каждого метчика имеется обозначение его параметров — диаметр нарезаемой резьбы и ее шаг.

Хвостовик шестигранный, так что данный инструмент подойдет и для незажимных быстроразъемных патронов. Правда, вопрос в том хватит ли такому инструменту мощности для того, чтобы просверлить отверстие в более-менее толстом металле.

Режущая часть покрыта нитридом титана. Не краска — 100%, аккумуляторной кислоте он оказался неподвластен. Металл — китайская быстрорежущая сталь HSS6542 (аналог нашей 6М5 или европейской М2). Характеризуется сталь невысокой стоимостью в сочетании с хорошими характеристиками. Химический состав W:5.50-6.75; Mo:4.50-5.50; Cr:3.80-4.40; V:1,75-2.20.

Канавки для выгонки стружки имеют спиралевидную форму, которая характерна для инструмента, работающего на высоких оборотах. Если вспомнить стандартный ручной метчик, то канавки там линейные.

С диаметрами проблем нет. Все точно соответствует заявленным параметрам.

Для проверки инструмента в деле, был использован аккумуляторный шуруповерт, несколько книжек и стальная пластина толщиной 8 миллиметров 🙂 Ввиду стоящих за окном морозов, выезд в гараж был невозможен, так что тест проводился в крайне неблагоприятных условиях, что повлекло за собой поломку одного сверла 🙁

Зато на разлом видно, что сверло подвергалось термообработке, то есть проходило закалку. Металл не сырой.

А вот так выглядит отверстие с готовой резьбой:

Болт закручивается без проблем, причем держится даже на нескольких витках.

А вот так выглядел сам процесс:

Если бы пластина была зажата в тиски, а сверло хоть немного смазано, то действо не выглядело бы столь дешераздирающе 🙂 Но зато удалось убедиться в том, что даже в таких условиях при помощи данного инструмента можно добиться нужного результата 🙂 Причем даже после проделывания нескольких отверстий, внешний вид сверла (как и покрытия) ничуть не изменился.

Так что сверла можно считать пригодными к использованию. Думаю, что при соблюдении техпроцесса: использование керна, смазки и тисков (а в идеале и станка) результат будет более качественным.

Но во время работы с ними нужно помнить, что толщина металла не должна превышать длину режущей части сверла (той части которая проделывает отверстие, то есть от кончика до начала расширения под метчик). В противном случае резьба будет неравномерной из-за повышенной нагрузки.

На этом все. Спасибо за внимание и потраченное время.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Представляем Вам новинки от компании HAHNREITER – метчики машинные с углом спирали 48˚ и 20˚, удлинители для метчиков.

С радостью сообщаем о старте летней акции – на ВСЕ МОДЕЛИ настольных заточных станков! Это отличная возможность приобрести станки со скидкой.

На склад поступила партия твердосплавных пластин для обработки жаропрочной стали, чугуну, нержавеющей стали, а так же по алюминиевым сплавам.

ООО «ГлавИнструментТорг» предлагает оптовым компаниям широкий ассортимент продукции: режущий инструмент, измерительный инструмент, калибры, вспомогательный инструмент, абразивный инструмент, алмазный инструмент, пневматический инструмент, оснастка.

Товарный ассортимент

Наш ассортимент постоянно расширяется, мы стараемся учитывать все Ваши пожелания и максимально удовлетворять Ваши запросы.

Наши поставщики – крупнейшие инструментальные заводы России, Тайваня, Германии и США.

Направления деятельности

Основными направлениями деятельности нашей компании являются:

  • организация стабильных своевременных поставок качественного инструмента по конкурентным ценам;
  • комплектация заказов любой сложности;
  • транспортно-экспедиционные услуги;
  • консультация покупателей о технических возможностях использования наших товаров.

ГлавИнструментТорг

ООО «ГлавИнструментТорг ТПК» предлагает оптовым компаниям широкий ассортимент продукции: режущий инструмент, измерительный инструмент, калибры, вспомогательный инструмент, абразивный инструмент, алмазный инструмент, пневматический инструмент, оснастка.

Метчики – это незаменимый режущий инструмент как для работы в домашних условиях, так и на производственных линиях.

Общепринятым является разделение метчиков на

  • ручные,
  • машинные, использующиеся на станках,
  • машинно-ручные,
  • гаечные, с помощью которых нарезается резьба гаек,
  • плашечные – для нарезки резьбы в плашках.

Схожее назначение у плашек – это гайка с отверстиями, составляющими режущие кромки, – они используются для калибрования и нарезания наружной резьбы за один раз.

Исполнение метчика как винта с канавками – прямыми или расположенными под углом наклона от 8 до 15о винтовыми – отнюдь неслучайно. Функциональным назначением стружечных канавок является выведение образующейся в процессе нарезания резьбы стружки. В целях же исключения вероятности трения инструмента об обрабатываемую поверхность изделия его задняя часть делается некруглой. Рабочая же часть подразделяется на калибрующую и режущую (заборную).

Для каждого вида резьбы (метрической, трубной, дюймовой, конической, трапециидальной, танковой и т.д.) необходимо подбирать определенный тип метчиков. Кроме того, при выборе этого инструмента следует руководствоваться шагом, диаметром и направлением резьбы.

Метчики и плашки купить в Москве. Метчики для нержавейки, нержавеющей стали. Мы поставляем метчики, плашки, гребенки и другой металлорежущий инструмент высокого качества от лучших отечественных и зарубежных фирм-производителей. На нашем сайте можно заказать инструмент любого типа, размера и назначения. Ждем ваших звонков по бесплатному телефону 8-800-100-39-81.

Сверлильный и резьбонарезной инструмент по металлу и Метчики, метчики машинные Метчик для нержавеющей стали не предназначен для сверления отверстий. Он вставляется в уже проделанное отверстие. Мечики подбирают в соответствии с материалом заготовки. Есть несколько классов инструмента. Они отличаются пределом прочности материала, из которого они изготавливаются. В москве купить метчик м 2.3. метчик для нарезки резьбы

Метчики – это незаменимый режущий инструмент как для работы в домашних условиях, так и на производственных линиях.

Общепринятым является разделение метчиков на

  • ручные,
  • машинные, использующиеся на станках,
  • машинно-ручные,
  • гаечные, с помощью которых нарезается резьба гаек,
  • плашечные – для нарезки резьбы в плашках.

Схожее назначение у плашек – это гайка с отверстиями, составляющими режущие кромки, – они используются для калибрования и нарезания наружной резьбы за один раз.

Исполнение метчика как винта с канавками – прямыми или расположенными под углом наклона от 8 до 15о винтовыми – отнюдь неслучайно. Функциональным назначением стружечных канавок является выведение образующейся в процессе нарезания резьбы стружки. В целях же исключения вероятности трения инструмента об обрабатываемую поверхность изделия его задняя часть делается некруглой. Рабочая же часть подразделяется на калибрующую и режущую (заборную).

Для каждого вида резьбы (метрической, трубной, дюймовой, конической, трапециидальной, танковой и т.д.) необходимо подбирать определенный тип метчиков. Кроме того, при выборе этого инструмента следует руководствоваться шагом, диаметром и направлением резьбы.

Метчики и плашки купить в Москве. Метчики для нержавейки, нержавеющей стали. Мы поставляем метчики, плашки, гребенки и другой металлорежущий инструмент высокого качества от лучших отечественных и зарубежных фирм-производителей. На нашем сайте можно заказать инструмент любого типа, размера и назначения. Ждем ваших звонков по бесплатному телефону 8-800-100-39-81.

Сверлильный и резьбонарезной инструмент по металлу и Метчики, метчики машинные Метчик для нержавеющей стали не предназначен для сверления отверстий. Он вставляется в уже проделанное отверстие. Мечики подбирают в соответствии с материалом заготовки. Есть несколько классов инструмента. Они отличаются пределом прочности материала, из которого они изготавливаются. В москве купить метчик м 2.3, дюймовые метчики купить

Метчики, плашки

Метчики

Плашки

Наборы резьбонарезного инструмента

Оснастка для резьбонарезного инструмента

Плашкодержатели, серия МАСТЕР
  • Стопорные винты для фиксации плашек
  • Ручки с накатом для предотвращения соскальзывания руки, хромированные.
  • Изготовлены из цинкоалюминиевого сплава

Метчик для нарезки резьбы: виды, конструктивные особенности

Резьбовые соединения являются самыми надежными из разъемных соединений. Впервые были применены в античности, и с тех пор заметно усовершенствовались. До изобретения токарно-винторезного станка в 17 веке каждая пара «болт-гайка» изготавливалась индивидуально, они не были взаимозаменяемыми. В 19 веке, во время развития железных дорог в Англии, изобретатель сэр Джозефа Уитворта предложил и внедрил стандарт нарезки резьбы, носящий с тех пор его имя. Для нарезки внешней резьбы используют токарно-винторезный станок или специальные плашки, для нарезки внутренней резьбы применяют метчики – разновидность фрез.

Разновидности метчиков
Метчик для нарезки резьбы

Конструктивные особенности

Вначале внутреннюю резьбу нарезали нехитрыми приспособлениями в виде заточенного под конус четырехгранного стержня. На коническом конце выпиливали режущие зубы, которые при завинчивании стержня в отверстие процарапывали в нем резью. В ходе дальнейших усовершенствований у метчика появился положительный передний угол, канавки для выброса стружки и лучшее соответствие режущих кромок профилю резьбы.

Устройство метчика

В современном метчике присутствуют следующие обязательные конструктивные элементы:

  • Головная (или заборная) часть в форме пологого конуса, служащая для начала формирования профиля резьбы.
  • Некоторое число (2-6) боковых канавок, обеспечивающих отведение стружки и поступление смазки (СОЖ).
  • Калибрующая часть, в форме протяженного цилиндра, завершающая точное формирование профиля.
  • Хвостовик, служащий для закрепления метчика в зажимном устройстве патрона или ворота.

В поперечном разрезе форма канавки обуславливается двумя ее поверхностями: фронтальной гранью режущего зубца метчика и спинкой этого зубца.

Различают канавки для стружки следующих типов:

  • Однорадиусные – поперечный разрез представляет собой дугу окружности, применяются на калибровочных инструментах.
  • Прямолинейные — поперечное сечение U-образное, используются для нарезки гаечной резьбы.
  • Смешанные — прямолинейная передняя и дугообразная задняя. Так делают большую часть универсального инструмента.

Разновидности канавок метчика

Кроме того, канавки делятся на:

  • Прямолинейные. Используются в универсальном инструменте.
  • Левые спиральные. Левозаходные применяют для нарезания резьбы на проход. Стружка выталкивается в пространство перед метчиком, предохраняя, таким образом, уже сформированный профиль от повреждения.
  • Правые спиральные. Правозаходными снабжают метчики для нарезания глухих отверстий, такими канавками стружка выталкивается наружу и не забивает отверстие.

Коническая форма головной части облегчает центровку метчика в отверстии и заход на нарезку первых ниток резьбы. Угол наклона конуса варьируется между 3° и 20°, конкретное значение определяют, исходя из назначения инструмента — чернового, промежуточного или чистового прохода.

Цилиндрическая часть в действительности представляет собой обратный конус с очень маленьким углом конусности . Занижение достигает 0,1 мм, это позволяет снизить трение в ходе нарезки.

Конический метчик для нарезки резьбы
Цилиндрический метчик для нарезки резьбы

Оновные размеры метчиков:

  • шаг резьбы;
  • высота профиля;
  • полная высота профиля;
  • наружный диаметр резьбы;
  • длина заборной части;
  • угол заборного конуса;
  • величина затылования.

Кроме всего, инструменты делятся на метчики с левой и с правой резьбой.

Виды по назначению

По своему назначению различают следующие виды метчиков:

  • Слесарные. Предназначены для ручного применения, имеют хвостовик квадратной формы. Они поставляются в комплекте с воротком, которым и обеспечивается вращение инструмента и нарезание резьбы. Используются в составе комплекта из двух или трех метчиков, несколько отличающихся друг от друга по диаметру. Каждый снимает с поверхности отверстия свою часть припуска. Внутри комплекта инструменты различают по числу черточек, выгравированных или отштампованных на хвостовике, самый грубый, черновой имеет одну черточку, промежуточный — две и чистовой — три.
  • Машинные или машинно-ручные. Такими метчиками нарезку проводят как вручную, так с использованием оборудования. Применяются токарные, сверлильные станки или обрабатывающие центры. Отличие от слесарных, имеют более короткую заборную часть, поскольку соосность обеспечивается конструкцией станка. Выполняются из более качественной инструментальной стали, термостойкой и устойчивой к механическим нагрузкам.
  • Гаечные. Предназначены для нарезки резьбы в гайках в станках-автоматах. Конструктивно отличаются более длинным хвостовиком гладкой цилиндрической формы. После прохождения резьбы гайки одна за другой перемещается на хвостовик, и ожидаются там выполнения всей серии. По окончании групповой операции хвостовик извлекается из патрона, и все гайки стряхиваются в приемный лоток.
Гаечный метчик
Слесарные метчики

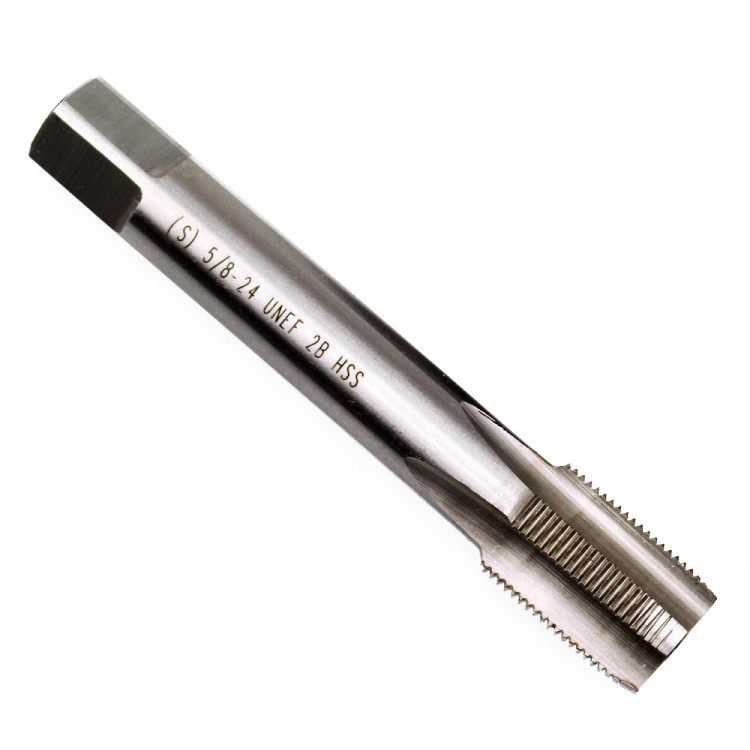

Отдельно также производятся и применяются метчики дюймовые и метрические.

Виды по конструкции

Метчики сильно различаются по своей конструкции:

  • Бесканавочные имеют очень короткие канавки, используются для работы с вязкими материалами: сплавами легких металлов и некоторыми низкоуглеродистыми высоколегированными сталями.
  • Винтовые — канавки расположены по восходящей спирали, такими нарезают резьбу в глухих отверстиях на высокопроизводительных станках.
  • Ступенчатые. Рабочая часть разделена на две зоны, первая режет, а вторая выглаживает.

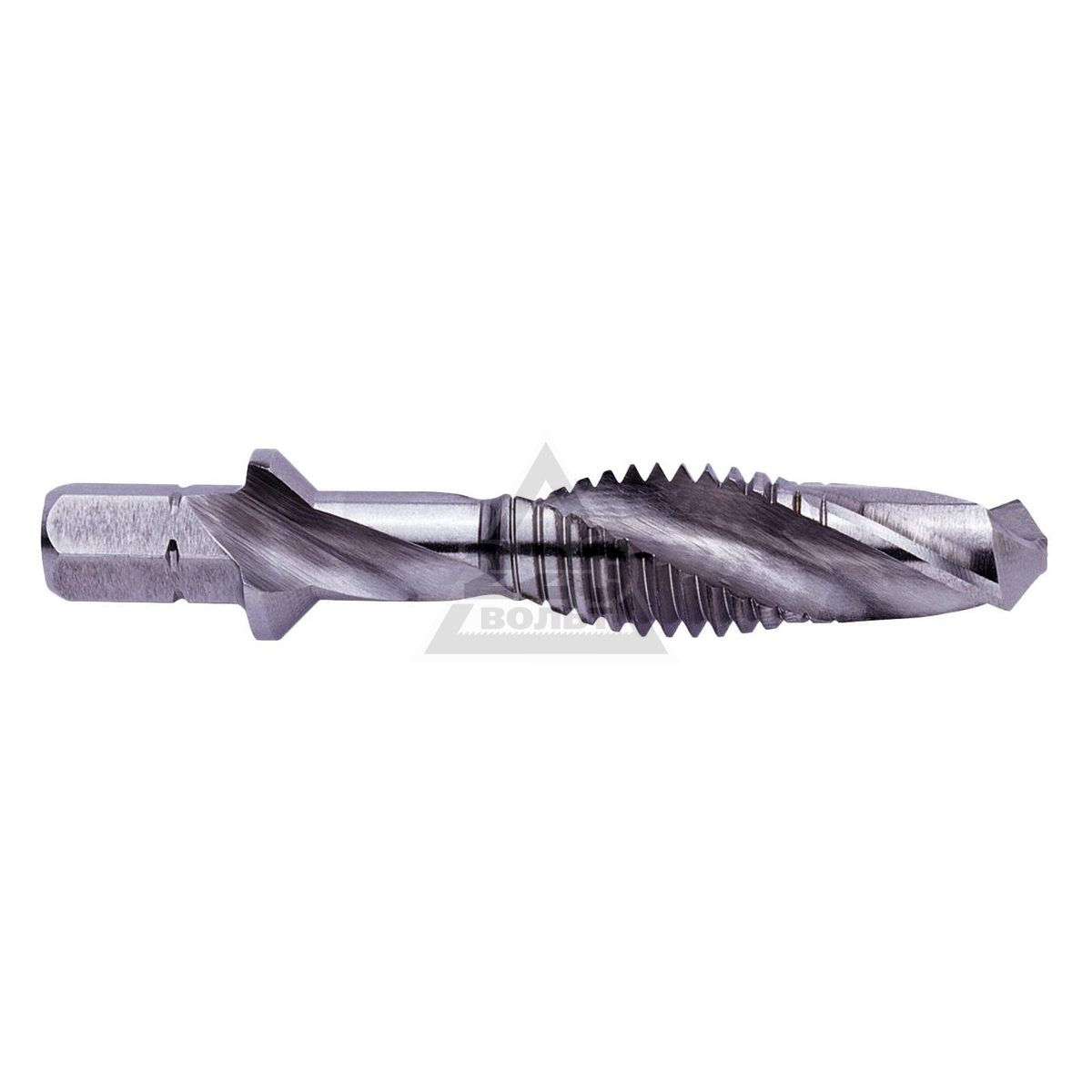

  • Комбинированные — перед заходной частью находится сверло, за один проход делается отверстие и нарезается в нем резьба.
  • Протяжки. Служат для нарезки резьбы в проходных отверстиях с помощью токарного станка.
  • С внутренней полостью для подачи СОЖ.
  • Колокольного типа. Применяются при нарезке большого диаметра (до полуметра), состоят из нескольких режущих систем, закрепленных в общей оправке.

Метчики-протяжки

Существуют и другие конструкции метчиков для редких и специальных применений.

Типы нарезаемой резьбы

Для нарезания каждого типа и размера резьбы существуют свои наборы метчиков. Они не взаимозаменяемы, как и резьбовые элементы разных типов. Различают следующие основные типы:

  • Метрическая. Профиль в виде равнобедренного треугольника углом у вершины 60°, все размеры профиля выражены в миллиметрах. Маркируется литерой М.
  • Дюймовая. Профиль имеет более острый угол – 55°. Диаметр выражается в дюймах и их долях в виде простых дробей, а шаг – числом витков на дюйм. Некоторые маркируются литерой W(в честь Дж. Уитворта).

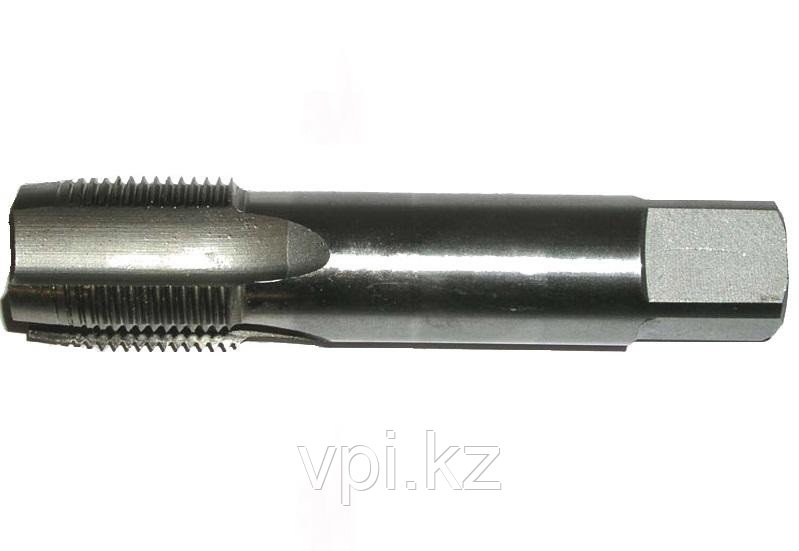

  • Трубная. Отличается разным наклоном передней и задней части профиля для обеспечения надежности соединения и предотвращения его самопроизвольного раскручивания. Существуют как цилиндрические, так и конические трубные резьбы.

Виды резьбы

Существуют и другие типы резьбы для специальных применений

Материалы для производства метчиков

Элементы метчика испытывают большие механические и термические нагрузки, он должен быть способен за время своей эксплуатации нарезать несколько сотен, а машинный — много тысяч отверстий. Поэтому для их изготовления применяют высококачественные инструментальные стали:

  • Для ручных моделей — высокоуглеродистые У10А или У 12А.
  • Для машинных – быстрорежущие РМ5 и др.
  • Для автоматического оборудования высокой производительности — твердосплавные с повышенной термостойкостью.

Нарезание резьбы метчиком

Кроме преимуществ в виде высокой производительности и долговечности, такие материалы имеют и один недостаток — в случае поломки метчик для нарезки резьбы невозможно высверлить.

Как правильно и без потерь инструмента нарезать резьбу вручную

Технологический процесс нарезки резьбы разбивается на несколько операций.

  • Подготовка. По таблице соответствий подобрать сверло нужного диаметра и точно просверлить отверстие, не допуская увода сверла. Сверло должно быть правильно заточено, иначе материал перегреется, и прочность резьбы снизится. Отверстие зазенковать. В случае глухого отверстия дать припуск по глубине.
  • Для нарезания резьбы использовать метчики только стандартных типоразмеров.
  • Нарезка. Движения должны быть аккуратные и размеренные. Не пропускать номера, следует использовать последовательно все три — от грубого до финишного.
  • После каждого полного оборота воротка следует давать пол-оборота в обратном направлении для скола стружки и ее выталкивания из канавок.
  • Очистка. Проходные отверстия очищаются проволочным ершиком, глухие — промышленным пылесосом или потоком сжатого воздуха.
  • Проверка. Закрутить в отверстие винт. Он должен заходить без перекоса и идти по резьбе плавно и без усилий.

Последовательность нарезания резьбы метчиком

В народном фольклоре существуют и другие секреты ручной нарезки, однако для получения качественной резьбы достаточно четко соблюдать вышеперечисленные

Если что-то пошло не так или что делать со сломанным метчиком

Метчик, как и любой другой инструмент, не вечен и подвержен естественному износу и старению. Чтобы это не случилось раньше времени, следует соблюдать вышеизложенные рекомендации. Самые распространенные причины, приводящие к поломке:

  • Перекос.
  • Слишком маленькое отверстие.
  • Излишние усилия, прикладываемые к воротку.
  • Несоблюдение правила обратного пол-оборота после каждого полного оборота воротка.

Сломанный метчик

Не надо торопиться, стараться прогнать резьбу побыстрее или пытаться пропустить метчик из набора. Все это обернется большим потерями времени при извлечении сломанного инструмента и при повторном прохождении резьбы.

Как выкрутить сломанный метчик

Если вы все же нарушили рекомендации и сломали метчик — не отчаивайтесь. Несмотря на то, что высверлить обломанный метчик практически невозможно — его прочность выше прочности обычного сверла, существуют способы спасения ситуации.

  • Экстрактор. Для метчиков применяется специальный экстрактор с закаленными изогнутыми тонкими шпильками, которые одним концом вводятся в канавки, а другим зажимаются в специальной цилиндрической оправке. Осторожно вращая оправку воротком, можно выкрутить пострадавший инструмент.
  • Точечная сварка. К обломку приваривается L-образный стержень, за который конструкция и выкручивается пассатижами.
  • Вытравливание кислотами. Выбирается кислота, сильнее действующая на материал метчика, чем на материал детали. Способ опасный и не рекомендован для применения в домашних мастерских.
  • Электроискровой способ. На деталь подают минус, а плюсовым электродом контактной сварки аккуратно прикасаются к обломку. В ходе электроискрового разряда он теряет мельчайшие частицы металла в виде раскаленных брызг. Через несколько разрядов, как правило, заклинивание пропадает, и обломок можно выкрутить.

Но самый лучший способ — это вовсе не ломать метчик.

Подготовка к нарезанию внутренней резьбы

Чтобы резьба нарезалась без проблем, необходимо тщательно подготовить отверстие.

Таблица соответствий диаметров сверла конкретному метчику для метрических, дюймовых, трубных и трапецеидальных резьб приведена по ссылке.

Скачать таблицу диаметров отверстий под резьбу

Сверло должно соответствовать материалу детали, быть правильно и хорошо заточено. Угол заточки должен быть не более 140°. Это позволяет избежать перегрева и невольной термообработки материала детали, приводящей к ухудшению качества резьбы.

Сверло должно быть тщательно закреплено, нужно исключить биение как сверла в патроне, так и самого патрона.

При высверливании глухих отверстий нужно тщательно контролировать глубину и обязательно дать припуск по глубине относительно заданной глубины нарезки — даже самый лучший метчик не нарежет резьбу до конца.

Потребуются следующие инструменты и принадлежности:

  • Низкооборотный сверлильный станок. Использование ручных дрелей не рекомендуется.
  • Подобранное по таблице сверло.
  • Сверло большего диаметра (примерно в два раза) для зенковки.

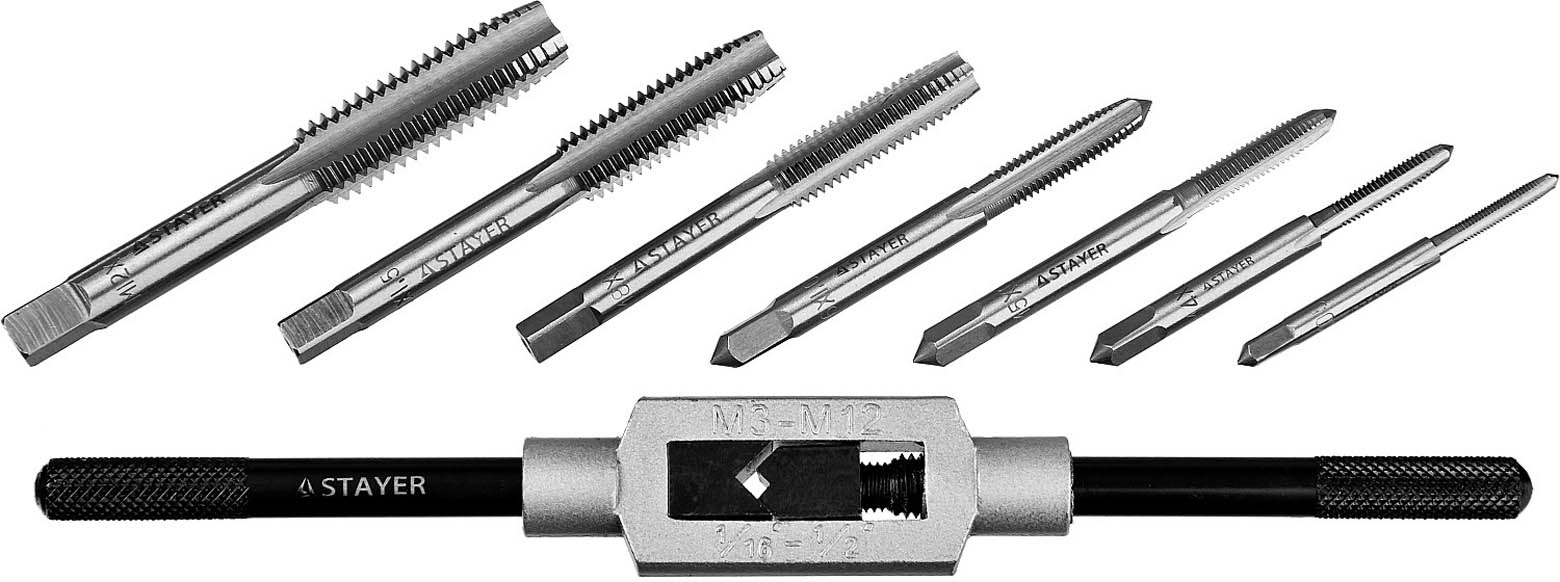

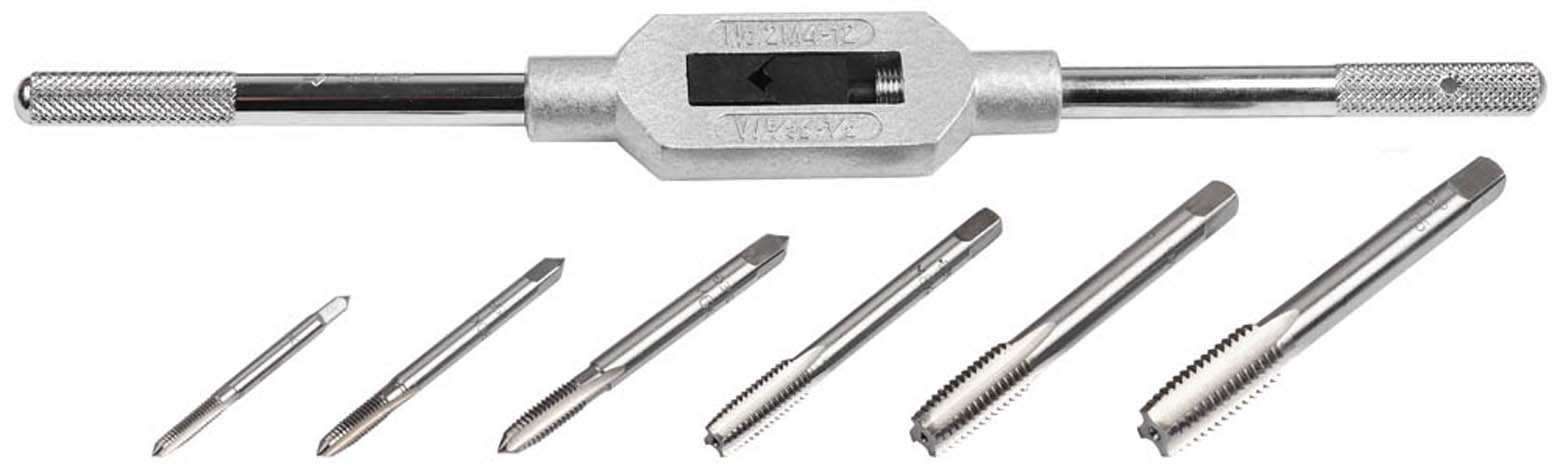

  • Набор метчиков с воротком.
  • Тиски для закрепления детали.
  • Керн и молоток.
  • Минеральное масло для смазки метчика и отверстия во время работы.
  • Протирочный материал.

Правила нарезания трубной резьбы в целом совпадают с вышеизложенными, лишь для нарезания больших диаметров используется специальная оснастка для более точной центровки

Особенности технологии

Последовательность действий при прохождении внутренней резьбы при помощи метчика следующая:

  • Разметить отверстие.
  • Накернить его молотком и керном.
  • Смазать деталь и сверло.
  • Закрепить деталь в тисках или прижать ее к рабочему столу струбциной.
  • Закрепить сверло в патроне станка, выставить самые малые обороты и начать сверление, после того, как головка сверла погрузится в металл, обороты можно добавлять.
  • По окончании сверления убрать стружку и раззенковать отверстие.
  • Смазать метчик №1 и деталь, выставить метчик строго по оси отверстия.
  • Аккуратно начать первые витки нарезки резьбы метчиком. После каждого полного оборота делать пол-оборота в обратном направлении. Добавлять смазку каждые несколько оборотов.
  • Если усилие на воротке резко возрастает, необходимо сдать назад, чтобы сбросить стружку.
  • После прохождения №1, пройти отверстие №2 и №3 тем же способом.

Самая главная особенность при нарезании резьбы — это тщательность, аккуратность, отсутствие спешки и излишних прикладываемых усилий. Лучше потратить несколько секунд на лишние пол-оборота назад, чем часами возиться со сломанным и заклинившим метчиком, извлекать его с риском повредить деталь и потом заново оказаться перед тем же отверстием.

Маркировка

Маркировка метчиков начинается с буквы, обозначающей тип резьбы. М для метрической; G для трубной; Tr для трапецеидальной. Метчики для дюймовой резьбы маркируются без буквы.

Особенности маркировки метчика для нарезки резьбы

Далее идет диаметр в миллиметрах для метрической и в дюймах с целыми долями для дюймовой

Если резьба имеет нестандартный шаг — следующим идет обозначение шага в миллиметрах или в витках на дюйм.

Если метчик выполнен из закаленной нержавеющей стали — к маркировке добавляют HSS (Hardened Stainless Steel)

Для метчиков левой резьбы в конце маркировки добавляют LH (Left Hand).

Действующие стандарты

Конструкция и параметры метчиков для нарезания резьбы описаны в ГОСТ 3266-81,: «Метчики машинные и ручные. Конструкция и размеры».

Скачать ГОСТ 3266-81

Отдельно стандартизованы:

  • Машинные метчики для метрической резьбы – ГОСТ 8859-74.
  • Гаечные метчики для метрической резьбы – ГОСТ 1604-71
  • Гаечные метчики с изогнутым хвостовиком для метрической резьбы – ГОСТ 6951-71.

Скачать ГОСТ 1604-71

Скачать ГОСТ 6951-71

Зарубежные стандарты DIN 352, ISO 529 и другие не противоречат ГОСТ за исключением меньшей на 1 см длины хвостовой части

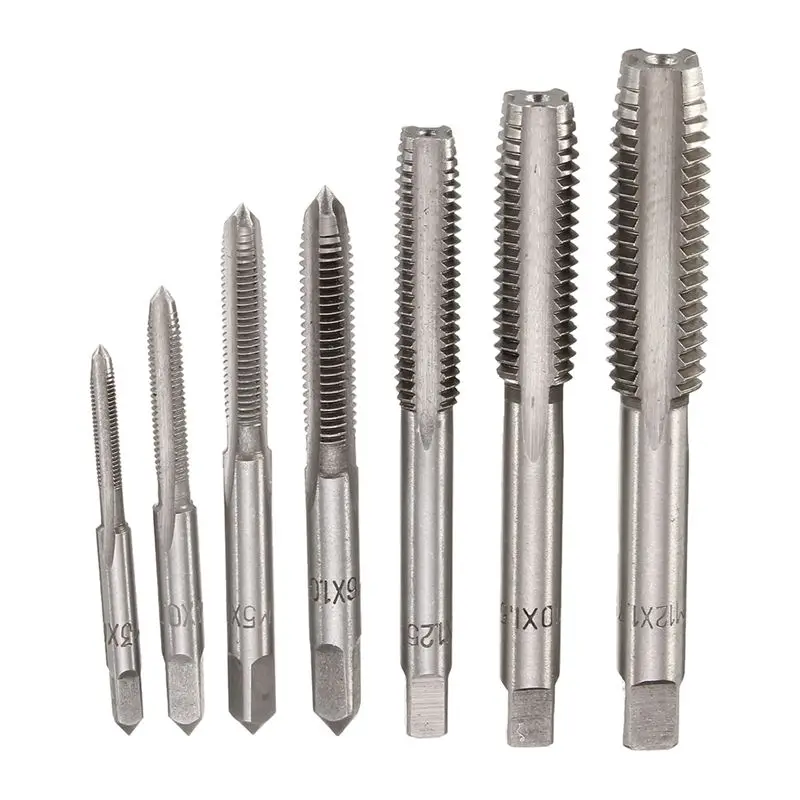

Что такое метчик: устройство, использование, маркировка

В различных сферах промышленности, так и в домашнем обиходе, используются резьбовые соединения, которые одновременного являются удобными и надежными. Для их создания специалисты применяют специальный инструмент, известный уже длительное время, метчик. Что это такое, зачем он нужен и как им пользоваться, далее. Он занимает особое место среди приспособлений, формирующих внутреннюю резьбу в металлических изделиях. Метчик представляет собой стержень из твердого сплава, на кончик которого имеются зазубрины. Существуют различные виды приспособления, отличающиеся размером диаметра и шагом резьбы.

Они широко применяются в профессиональной, полупрофессиональной и бытовой сфере. Главное назначение – это создание разных видов резьбы начиная от метрической и заканчивая трапециевидной. Даже в мастерского новичка с помощью этого инструмента получается обрабатывать металл, как того требуется по ГОСТу.

Инструмент выбирается исходя из следующих критериев:

  • материала изготовления. Приспособление производится из разных сплавов. Какому виду отдать предпочтение, зависит от обрабатываемого материала;
  • способа эксплуатации. Метчик бывает ручным и машинным;
  • диаметра. Существует целая таблица, знакомящая с размерами инструмента;
  • характеристикой получаемых отверстий. Все определяется условиями обработки.

Приспособление предназначается для создания точных и качественных отверстий в различных изделиях.

Маркировка

Маркировка, которая обычно ставится на хвостовик, помогает специалисту различать разные типы метчика и быстро находить нужный. Например, метрический вид будет маркироваться буквой M, а его размер измеряется в миллиметрах. Производители предлагают широкий ассортимент этого приспособления, поэтому в продаже можно найти метчик, позволяющий добиться практически любой резьбы.

Трубные метчики распознаются по букве G, но измеряются уже в дюймах. Есть как распространенные размеры, так и редкие. Мастер подбирает их исходя из особенности работы. Конический тип метчика обозначается первой буквой наименования – К.

Классификация и виды

Разновидности приспособления разделяются по назначению и конструкции. Перед тем как применять его, следует больше узнать о них. Метчики также разделяются по способу нарезки на:

  • ручные;
  • машинные;
  • машинно-ручные.

У каждого вида есть свои особенности и область применения. Например, ручной тип легко отличить от других по квадратной хвостовой части. Зато машинно-ручные используются в сочетании с патроном станка или воротком. Изделие машинного типа оснащено винтовыми и укороченными канавками.

Классификация по назначению

Благодаря широкому производству метчиков удается подобрать нужный инструмент для любой резьбы по металлу. Если рассматривать приспособления по их предназначению, то метчики по металлу бывают следующих видов:

  • слесарные;
  • гаечные:
  • машинные или машинно-ручные.

Они отличаются как по внешнему виду, так и по способу использования. Например, слесарный вид можно купить только комплектом, состоящим из трех инструментов. Нарезка, выполняемая первой — черновая, вторая – промежуточная, а последняя нужна для финишной обработки.

Классификация по конструкции

Метчики разделяют на группы и по своей конструкции. В промышленности и бытовой сфере чаще всего применяются следующие типы:

  • бесканавочные;
  • канавки, расположенные по винтовой линии;
  • с зубчиками, расположенными в шахматном порядке;
  • ступенчатые;
  • колокольные;
  • комбинированные;
  • полые внутри;
  • инструменты-протяжки.

Каждый из перечисленных видов используется в определенной ситуации. Они подбираются исходя из типа обрабатываемого изделия, а также функции, которую они выполняют. Например, бесканавочные приспособления идеально подходят для резьбы в алюминиевом сплаве. Зато с внутренней полостью пригодятся только эксплуатации многофункционального оборудования, когда нужно проделать большое количество отверстий.

Типы нарезаемой резьбы

От того, какой инструмент используется, зависит, какой получится внутренняя поверхность соединений. Самые распространенные типы таковы:

  • метрические;
  • дюймовые;
  • трубные.

Любой из перечисленных видов отличается формой, диаметром и шагом. Узнать, каким должно получиться отверстие, можно из специальной таблицы. Мастерам добиваются резьбы как правой, так и левой. Отличия видны не очень хорошо на фото, но в реальности опытный мастер сразу определит, какой это вид. Основное различие – направление винтовой линии.

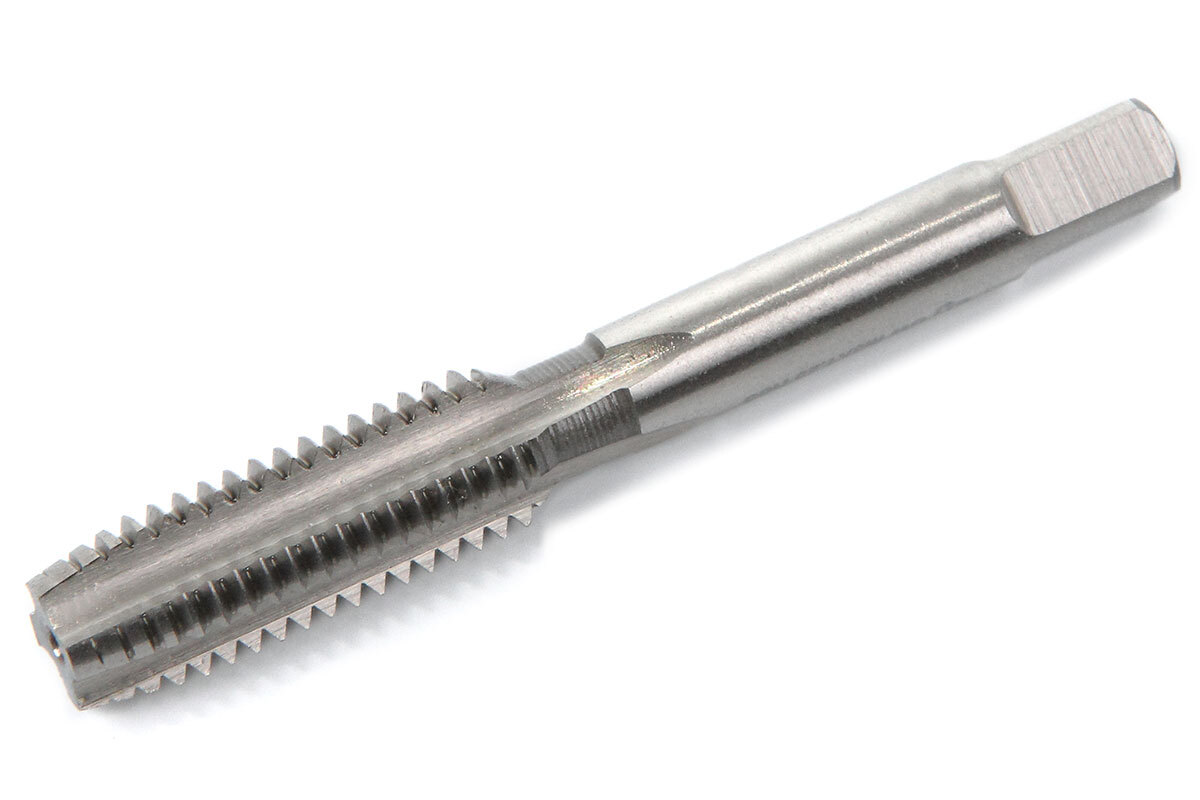

Конструкция

Инструмент любого типа состоит из определенных частей, которые в совокупности делают его тем, кем он и является. Составляющими элементами метчика являются:

  • хвостовик;
  • режущая и калибрующая части;
  • канавка для закрепления в патроне;
  • место для передачи крутящегося момента;
  • канавки для отвода стружки;
  • перья.

Каждая часть отвечает за определенный момент резьбы. Некоторые из них одинаковы у разных видов инструмента, но есть и отличающиеся элементы. Например, длина режущейся части, которая меняется в зависимости от назначения приспособления.

Из чего изготавливается

Средство для создания отверстий в металлических изделиях различается и по материалу изготовления. Наиболее распространенными материалами являются:

  • высокоуглеродистая сталь;
  • быстрорежущая сталь;
  • твердые сплавы.

Почему нельзя производить промышленное орудие из одного материала? Потому что приходиться иметь дело с разными поверхностями. При этом отверстия создаются разными способами. Поэтому деталь из одного материала применяется при ручной резьбе, а из другого– в остальных случаях.

Но основой любого инструмента служит высокопрочная сталь. Материал изготовления проходит через серьезную обработку ради повышения прочности.

Виды метчиков

В обиходе существует не одна разновидность столь нужного инструмента, поэтому начинающему и даже профессионалу нужно знать основные характеристики каждого из них. Тогда обработка в отверстии будет соответствовать всем требованиям.

1. Ручной отличается несколько другой формой заходной части. Но в целом он обладает всеми основными элементами конструкции и особенно подходит для резьбы в домашних условиях. Обычно он приобретается в наборе. И идеально подходит, когда нужно выполнить обработку диаметром от 8 до 18 мм.

2. Машинно-ручные разновидности совместимы с разным оборудованием, что значительно упрощает выполнение работы. Они более устойчивы к нагрузкам, так что используются при больших объемах обработки.

3. Гаечные уже своим наименованием подсказывают, где именно они должны применяться. Отверстие, выполненное ими, имеет прямолинейную форму, если деталь используется на сверлильных станках. Но могут быть и другие виды форм. Производятся в единичном комплекте и оснащены 12 винтами. Различаются по внешнему типу в зависимости от места применения.

4. Левые метчики также есть в продаже, и их можно приобрести, когда обработка отверстий происходит ручным или машинным способом. Они имеют свое обозначение и создают иную резьбу в отверстии, чем другие инструменты. Классифицируются по форме, поэтому левые детали можно считать одной большой группой, в которую входят множество подгрупп.

5. Дюймовые специально выпускаются для тех случаев, когда нарезка измеряется в дюймах. Производитель изготавливает деталь трех видов точности, которые расфасовываются по двух или трех компонентному набору. Имеют также разделение по стандарту. Поэтому при покупке следует обращать внимание на маркировку.

6. Трубные относятся к той же категории, что и дюймовые. Однако при этом с их помощью создаются нарезки диаметром от 1/8 до 2 дюймов. Отличаются типом захода, который бывает тупым или острым. А также их бывают ручными и машинными. Отлично подходят для соединения элементов системы водоснабжения.

7. Конические нужны, когда и резьба должна быть соответствующей. Обычно такие детали применяют при нарезке метрических и трубных отверстий. Конусные выделяются из всего ассортимента удлиненной заборной частью, у которой есть неполная резьба, переходящая в полную. Минус –  при их использовании приходится прилагать больше усилий. Ведь у них нет калибрующей части.

8. Трапецеидальные – это специальные инструменты, диаметры которых регулируются ГОСТом, а область применения довольно обширна. Чаще всего это суппорты станков или подготовка резьбы в глухих сквозных станках. Они производятся из быстрорежущей стали, могут выдерживать те нагрузки, которые недоступны другим деталям.

Правила нарезания внутренней резьбы метчиком

Начинающему мастеру, который не обладает достаточным опытом работы с инструментом, следует выполнять работу в следующей последовательности:

  1. Первым делом просверлить само отверстие. Работа начинается с важного этапа, поэтому следует быть внимательным и не допускать ошибок. Если это произойдет, последствия будут таковыми – неплотная резьба или сломается сам инструмент потому, что на него будет оказываться неприемлемая нагрузка. Каким должен быть диаметр отверстия, можно посмотреть в специально таблице. Метчикодержатель располагается строго перпендикулярно к поверхности и никак иначе.
  2. Если работы выполняются вручную, то мастер поступает следующим образом: делает два оборота вперед, а следом один назад.
  3. Сначала используют черновое орудие и только потом чистовое.
  4. Если отверстие нужно очень глубокое, то необходимо иногда полностью доставать приспособление и очищать проход.
  5. В таких случаях также используют смазку, например, керосин или льняное масло.
  6. Орудие для создания глубоких отверстий выбирается длиннее, чем глубина нарезки.

Только следование правилам и требованиям позволит получить нужный результат, вне зависимости от того, по металлу какого типа проводится резьба.

Действующие стандарты

Есть различные стандарты, которые определяют, из чего должны изготавливать приспособления. ГОСТы распространяются на все типы инструментов и касаются каждой его части. Вникать в детали по большей части приходится профессионалам, так как для бытовой сферы достаточно использовать два комплекта орудия.

О конструкции можно прочесть, если скачать ГОСТ 3266-81, а про техническую часть –3449-84. Они содержат подробную информацию о том, какие типы орудия и где необходимо использовать, какой должна получиться обработка – бесстружечная, инструментальная.

ГОСТ 3266-81 «Метчики машинные и ручные. Конструкция и размеры»

ГОСТ 3449-84 «Метчики. Технические условия»

Обзор различных типов резьбовых метчиков

Люди, занятые в строительном бизнесе, всегда имеют в своем арсенале резьбовые метчики. Но что такое метчики с резьбой?

Метчики для резьбы - это инструменты, специально разработанные для отрезания внутренней части пары сопрягаемых металлических крепежных элементов. Матрица, с другой стороны, представляет собой инструмент, используемый для вырезания охватываемых частей. В основном метчики используются для нарезания гаек, а плашки - для нарезания болтов. Метчики также используются для нарезания резьбы в отверстии, чтобы они более эффективно принимали болт.

Существуют различные типы метчиков, которые используются по разным причинам и целям. Ниже приведены некоторые из наиболее распространенных типов метчиков и их основное описание:

  1. Метчики с прямой канавкой. Этот тип смесителя является наиболее доступным и простым. Этот метчик был разработан для использования вручную или вручную, резьба на нем прямая, поэтому его поверхность выглядит ребристой или гофрированной.
  2. Метчики для пистолетов. Метчики Gun имеют угловые режущие поверхности на концах и прямые канавки. Этот конкретный тип метчика всегда обеспечивает очень плотный и точный рез, поскольку их угловые режущие поверхности помогают поднимать куски материала перед метчиком, чтобы гарантировать, что они не будут мешать во время использования метчика.
  3. Метчик со спиральной канавкой. Эти метчики обычно используются на станках по алюминию и мягкой стали. При использовании метчика со спиральной канавкой резьба более глубокая и точная, поскольку его форма позволяет эффективно и чисто выталкивать стружку из отверстия.
  4. Метчики спиральные заостренные. Этот тип смесителя специально разработан для высокоскоростного производства. Метчики со спиральным заострением имеют только одну ведущую канавку, которая отшлифована под углом к ​​доступу к метчику. Эти метчики также похожи на метчики-пистолеты, поскольку они также выбрасывают стружку перед метчиком, что не влияет на нарезание резьбы.
  5. Отводы трубные. С этим типом метчика можно использовать как параллельную, так и коническую резьбу. Отводы для труб можно использовать вручную, вручную или с помощью машины.Они также меньше, чем другие распространенные типы кранов.
  6. Метчики машинные с длинным хвостовиком. Эти метчики используются в станках и имеют большую длину, чем другие стандартные типы метчиков.
  7. Метчики машинные с длинным хвостовиком. Этот тип смесителя длиннее, чем смеситель среднего типа. Эти краны также бывают разных размеров и типов.
  8. Метчики NIB машинные. Этот метчик регулярно используется при производстве гаек и специально разработан для обеспечения идеальной формы резьбы гаек.
Категория: Метчик для резьбы Теги: Heyware, компоненты питания, компоненты для солнечной энергии, метчики для резьбы

Лучший набор для метчиков и штампов для изготовления резьбы

Фото: depositphotos.com

Наборы для метчиков и штампов могут быть не так известны обычные инструменты, такие как отвертки или наборы головок, но их специализированные функции могут помочь во многих различных проектах и ​​ремонтах. Метчики - это длинные режущие инструменты, которые во многом напоминают сверла. Метчики используются с метчиком для нарезания резьбы на куске металла или дерева с отверстием для крепления болтами с резьбой. Плашки используются для нарезания резьбы на внешней стороне длинного куска металла или дерева в форме болта, чтобы этот недавно вырезанный болт можно было использовать с гайкой в ​​качестве крепежа. Короче говоря, метчики обрезают внутреннюю резьбу, а плашки - наружную резьбу на паре застежек.

Выбор лучшего набора метчиков и штампов для вас зависит от того, сколько вы будете его использовать, с какими материалами вы будете работать и сколько вариантов размеров потребуется для ваших проектов. Специализированные наборы метчиков и штампов для деревообработки предназначены для нарезания резьбы на более мягком материале, чем более распространенные наборы метчиков и штампов для металлообработки.Однако даже некоторые комплекты для металлообработки не могут использоваться для всех металлов, если их конструкционный материал слабее, чем материал, который они пытаются разрезать, поэтому качество является ключевым фактором. Приведенные ниже продукты отражают одни из лучших наборов метчиков и штампов, доступных в их отдельных категориях.

  1. ЛУЧШИЙ В ЦЕЛОМ: ПЕРЕДАЧА 75 шт. Набор метчиков и штампов с храповым механизмом
  2. НАИЛУЧШИЙ НАБОР ДЛЯ КУЗОВА: Набор для метчиков и штампов Neiko SAE, 76 предметов
  3. НАИЛУЧШИЙ ПРОФЕССИОНАЛЬНЫЙ СОРТ: Набор титановых метчиков и штампов Neiko SAE Pro-Grade
  4. НАИЛУЧШИЙ МЕТРИЧЕСКИЕ: МЕХАНИЗМ ПЕРЕДАЧИ 40 шт.Набор метчиков и штампов с храповым механизмом, метрическая система
  5. НАИЛУЧШИЙ ДЛЯ ДЕРЕВА: Набор метчиков и штампов Kings Country
  6. САМЫЙ УНИВЕРСАЛЬНЫЙ: Набор метчиков и штампов IRWIN SAE / метрическая система, 117 деталей

Фото: depositphotos.com

Что следует учитывать при покупке набора для метчиков и штампов

Перед покупкой нового набора для метчиков и штампов и переходом к следующему проекту обратите внимание на эти факторы, чтобы убедиться, что вы выбрали правильный набор для ваших целей.

Универсальность

Наборы метчиков и штампов могут варьироваться в широких пределах, когда дело доходит до количества входящих в комплект деталей.Например, специализированный набор для деревообработки может состоять только из трех частей, в то время как более полный набор для металлообработки может состоять из более чем 100 штук, особенно если включены метчики и плашки как в метрических единицах измерения, так и в измерениях SAE.

Под универсальностью понимается также разнообразие деталей в наборе метчиков и штампов. Метчики бывают трех разных типов, в том числе метчики с конусом, метчики для пробок и метчики для чистовой обработки.

  • Метчики используются для начального нарезания резьбы, потому что конец сужается к меньшему диаметру, что облегчает запуск резьбы.
  • Пробковые метчики являются наиболее распространенными, поскольку они полезны как для начальной, так и для чистовой резьбы, хотя они более трудны для начальной нарезки резьбы, чем конические метчики, и не могут нарезаться так же полно, как чистовые метчики.
  • Метчики чистовые - лучший вариант для обработки рисунка резьбы. Они могут прорезаться полностью до дна отверстия, позволяя ввинчивать болты до упора. Чистовые метчики не предназначены для начальной нарезки резьбы, потому что у них очень маленький конец без резьбы, что затрудняет начало нарезания резьбы.

Плашки также бывают более чем одного типа, включая круглую матрицу, разрезную круговую матрицу и гайку.

  • Круглые штампы - наиболее часто используемый тип для нарезания резьбы на внешней стороне болтов. Эти матрицы будут входить почти в каждый набор.
  • Разъемные круглые матрицы могут быть полностью разделены пополам или иметь только один разъем, что позволяет им работать с более крупными материалами. Они предназначены для нарезания мелкой резьбы при первом проходе, а затем более глубокой резьбы при каждом последующем проходе, когда матрица затягивается вокруг болта.
  • Матричные гайки - это простой вспомогательный инструмент, который затачивает имеющуюся резьбу, но не создает новую.

Гаечные ключи

Для правильного использования набора для метчика и плашки вам потребуется как минимум один базовый ключ для метчика и один базовый ключ для штамповки, хотя метчик с храповым механизмом и набор плашек идеальны.

  • Ключ для метчика выглядит как длинная тонкая планка с прямоугольным отверстием и регулируемыми зубьями, которые крепятся вокруг одного конца метчика, поэтому его можно использовать для нарезания резьбы без проскальзывания.
  • Штамповочный ключ похож на метчик, за исключением того, что отверстие посередине имеет форму, позволяющую принимать штампы, которые затем прикрепляются к гаечному ключу одним или несколькими установочными винтами.
  • Метчик с храповым механизмом и плашечный ключ избавляют от некоторых ручных операций. Этот тип гаечного ключа позволяет резать по часовой стрелке, но не ослабнет, когда вы повернете гаечный ключ против часовой стрелки, если он не будет отпущен, подобно торцевому ключу с храповым механизмом. Причина этого в том, что вам не нужно использовать ручной метод резки по часовой стрелке, который может быстро утомить.

Чемодан для хранения

Если вы покупаете качественный набор для метчиков и штампов, ваши инструменты должны быть защищены. Прочный и прочный стальной или пластиковый чемодан для хранения отлично защищает от ржавчины, коррозии и ударов при хранении или транспортировке смесителя и штампа.

Еще одним важным фактором для любого ящика для хранения является то, насколько хорошо он удерживает элементы на месте в закрытом состоянии. Есть несколько вещей, более разочаровывающих, чем безопасная упаковка набора метчиков и штампов в футляр только для того, чтобы обнаружить, что все части падают не с места, когда вы поднимаете футляр, чтобы переместить его.

Материал

При покупке набора для метчика и штампа важно учитывать материал, поскольку только наборы, изготовленные из более твердых материалов, смогут прорезать более твердые металлы. Наборы, изготовленные из мягких металлов, таких как алюминий, предназначены для работы с деревом и не могут использоваться для нарезания резьбы на металле.

Наборы метчиков и штампов, изготовленные из умеренно твердых металлов, таких как легированная сталь, отлично подходят для большинства металлов, но им трудно эффективно резать более твердые материалы, такие как нержавеющая сталь.Чтобы резать более твердые металлы, вам понадобится набор из углеродистой стали, быстрорежущей стали (HSS), титана или кобальта.

Метрическая система / SAE

Наборы метчиков и штампов разделены на две общие системы измерения: Метрическая система и Общество автомобильных инженеров (SAE).

Метрическая система измерений для метчиков и штампов определяется путем измерения расстояния между вершинами резьбы в миллиметрах. Вершина резьбы - это выступающая часть, независимо от того, внутренняя она или внешняя.Напротив, корень - это бороздка, которая находится между двумя боковыми сторонами, которые соединяют гребень с корнем.

Измерения метчиков и плашек по SAE намного проще для понимания и просто измеряются в резьбе на дюйм (TPI). Чтобы найти это число, просто поднесите сантиметровую ленту к рисунку резьбы и посчитайте, сколько полных ниток в дюйме. В качестве альтернативы вы можете просто использовать измеритель шага, если он у вас есть или если он входит в комплект метчика и штампа. Измеритель шага - это специализированный инструмент для определения размеров метчика и штампа по SAE или метрической системы.

Советы по покупке и использованию набора для метчиков и штампов

Если вы только начинаете, то все, что вам нужно, - это базовый набор для метчиков и штампов из 20 или 40 деталей. Он будет поставляться с наиболее распространенными размерами и типами метчиков и штампов, что позволит вам выполнить большинство проектов. Однако, если у вас есть специализированный проект или вы знаете, что вам понадобится метчик определенного типа или конкретная матрица, убедитесь, что у вас есть набор, включающий в себя нужные вам детали.

Еще один важный фактор, о котором следует помнить, заключается в том, что для большинства металлов производственный процесс может сделать их очень твердыми, но он также делает их хрупкими, когда на них воздействуют не в том месте.Поэтому при использовании набора метчиков и штампов не забывайте убирать металлическую и деревянную стружку после каждого полного вращения, чтобы инструменты не сломались.

  • Убедитесь, что вы покупаете набор, в который входят все типы метчиков и плашек, которые вам нужны.
  • Купите набор для метчиков и штампов, который легко справится с часто используемыми материалами.
  • Метчики и плашки хрупкие, поэтому всегда не торопитесь, чтобы удалить излишки металла или дерева с канавки во время нарезания резьбы, чтобы предотвратить поломку материала или ваших инструментов.

Наш лучший выбор

Эти продукты с наивысшим рейтингом являются одними из лучших наборов для метчиков и штампов на рынке. Исходя из ваших соображений покупки, выберите набор, совместимый с вашим проектом.

Фото: amazon.com

Этот набор метчиков и штампов GEARWRENCH устраняет необходимость в ручном переворачивании, которое может быстро утомить мышцы рук. Вместо этого реверсивный рычаг позволяет вам вращать метчик или матрицу по часовой стрелке, чтобы обрезать резьбу, а затем повернуть ручки гаечного ключа против часовой стрелки в положение лучшего захвата, прежде чем снова забивать метчик или штамповать.

Набор изготовлен из углеродистой стали и поставляется в прочном черном футляре для хранения. Он поставляется с 20 матрицами и 48 метчиками, включая круглые матрицы, метчики с конусом и метчики для пробок, как метрических размеров, так и стандартных размеров SAE. Набор из 75 предметов также включает метрический калибр резьбы и калибр резьбы SAE, а также адаптеры для штампов, которые подходят для штампов круглой или шестигранной формы. Направляющая система с поворотным замком удерживает детали прикрепленными к ручке во время использования, позволяя получать аккуратную и прямую резьбу.

Фото: amazon.com

На каждой из 76 деталей в наборе метчиков и штампов Neiko SAE и метрической системы выгравирован правильный размер в соответствии с метрической или SAE-системой измерения. В набор входит 34 метчика и 34 круглых штампа, а также 20 наиболее часто используемых размеров, так что вы готовы взяться за практически любой проект по методу и штампу.

Набор поставляется в жестком пластиковом футляре для переноски, внутри которого указаны метрические размеры и размеры SAE, поэтому вы можете быстро найти нужную деталь или вернуть ее на место.Инструменты изготовлены из легированной стали, которая мягче, чем быстрорежущая сталь или углеродистая сталь, но при этом менее хрупка, поэтому это хорошо подходящий материал для новичков в использовании метчиков и штампов. Легированная сталь имеет титановое паяное покрытие, обеспечивающее их остроту до 20 раз дольше, чем у обычной стали, поэтому вам не придется беспокоиться о замене или заточке в ближайшее время.

Фото: amazon.com

Набор метчиков и штампов Neiko из титана - отличный выбор для профессионального мастера, который хочет подобрать прочный высококачественный набор, который можно использовать с различными материалами.20 разъемных круглых штампов разделены на 10 крупных (UNC) и 10 мелких (UNF) штампов, размеры которых выгравированы на боковой стороне. Метчики сужения аналогично разделены на размеры 10 UNC и 10 UNF, так что вы можете выбрать подходящее обозначение резьбы для своего проекта.

Конструкция из углеродистой стали имеет титановые режущие кромки, чтобы метчики и штампы оставались острыми до 20 раз дольше, чем из легированной стали, а прочный пластиковый корпус защищает инструменты от ржавчины и коррозии. Вы можете получить этот набор либо в метрической системе, либо в SAE, но он не включает оба измерения в одном случае.Однако вы получаете два гаечных ключа, гаечный ключ, отвертку и измеритель шага резьбы с размерами SAE или метрическими измерениями, в зависимости от выбранного вами набора.

Фото: amazon.com

Если вы предпочитаете метрические измерения измерениям SAE, вы можете приобрести такой набор, как GEARWRENCH Ratcheting Tap & Die Set. Набор из 40 деталей включает 17 круглых штампов и 17 метчиков с конусом и пробкой. Ключ с храповым механизмом экономит время и снижает усталость рук, устраняя необходимость в ручном переворачивании с помощью прилагаемого реверсивного рычага.

Этот набор для метчиков и плашек включает Т-образный ключ для метчиков и плашек с храповым механизмом 2 в 1, небольшой адаптер для метчика, адаптер для метчика среднего размера и адаптер для штампов, который работает как с круглыми, так и с шестигранными штампами. Инструменты изготовлены из высококачественной углеродистой стали, а система направляющих с поворотным замком в гаечном ключе защищает адаптер матрицы во время использования, чтобы вы всегда нарезали прямую резьбу.

Фото: amazon.com

Если вам нужен набор метчиков и штампов для деревообработки, набор инструментов для нарезания резьбы и штамповки Kings County Tools разработан специально для нарезания резьбы на твердой древесине, хотя для этого следует использовать льняное масло или тунговое масло для облегчить разрез.Набор поставляется в нескольких размерах и имеет указания по выбору размера сверла для предварительного сверления отверстий перед нарезанием резьбы, поэтому вам не нужно вслепую врезаться в кусок дерева.

В набор инструментов Kings County Tools входит двуручный контейнер для резьбы, который содержит матрицу, метчик для пробки и метчик для чистовой обработки. Резьбовая муфта изготовлена ​​из твердой древесины и имеет внутренний алюминиевый износостойкий фитинг и стальную матрицу, которая легко прорезает древесину. Метчики также сделаны из закаленной стали и должны храниться в безопасном месте для хранения, чтобы предотвратить ржавление или коррозию.Этот набор метчиков и штампов не поставляется с футляром для переноски, но состоит всего из трех частей, вы можете хранить его в своем ящике для инструментов или ящике для инструментов.

Фото: amazon.com

Набор для метчиков и штампов IRWIN, состоящий из 117 элементов, поставляется с широким набором инструментов, которые обеспечивают универсальность, необходимую для выполнения практически любых задач по техническому обслуживанию, ремонту автомобилей или любого другого проекта, который вы может захотеть заняться. В наборе есть наиболее распространенные метчики, шестигранные штампы и сверла, необходимые для метчиков и штампов, в том числе 10 метчиков SAE, 10 штампов SAE, 16 метрических метчиков, 16 метрических штампов, 6 метчиков для механических винтов, 6 штампов для механических винтов, 2 трубы метчики и 2 трубные плашки.

Метчики и штампы изготовлены из высококачественной углеродистой стали, а входящий в комплект набор из 36 сверл изготовлен из быстрорежущей стали (HSS). Размер сверл соответствует размеру метчиков, чтобы их можно было использовать для создания направляющих отверстий для метчиков. В комплект также входят два штампованных ключа, три ключа для метчиков, калибр резьбы SAE, метрический калибр резьбы и черная отвертка для затягивания установочного винта в штамповых ключах.

Часто задаваемые вопросы о вашем новом наборе для метчиков и штампов

Ознакомьтесь с ответами на эти распространенные вопросы о наборах для метчиков и штампов.

В. Как использовать набор для метчиков и штампов?

Чтобы использовать метчики, вставьте метчик в метчик и совместите его с отверстием, для которого требуется резьба. Поверните на один оборот по часовой стрелке, затем на пол-оборота против часовой стрелки, чтобы выпустить металлическую стружку, образовавшуюся при первом повороте, и не сломать метчик. Повторяйте, пока нити не будут полностью обрезаны.

Чтобы использовать плашки, закрепите болт без резьбы в тисках, затем поместите плашку на конец болта, на котором вы хотите нарезать резьбу. Начните нарезать резьбу тем же способом чередования по часовой стрелке и против часовой стрелки, который использовался для метчиков.Продолжайте, пока не обрежете резьбу настолько глубоко, насколько хотите.

В. Можно ли использовать набор для метчика и штампа по дереву?

Наборы метчиков и штампов, предназначенные для резки металла, нельзя использовать для обработки дерева. Однако наборы, предназначенные для обработки дерева, такие как набор инструментов для метчиков и штампов Kings County, позволяют быстро нарезать резьбу в деревянных отверстиях или изготовить деревянные болты.

В. Какой материал лучше всего подходит для метчиков и штампов?

Материал, который вы будете использовать, должен соответствовать материалу, который вы будете резать.Быстрорежущая сталь (HSS) является наиболее часто используемым материалом, поскольку ее можно использовать для резки большинства металлов, используемых для изготовления метчиков и штампов, однако кобальт или титан также могут использоваться для очень твердых материалов, таких как нержавеющая сталь.

Метчики и плашки для нарезания резьбы по металлу от Victor Machinery

Victor Machinery предлагает полную линейку резьбонарезных инструментов на складе для немедленной отправки:

Чтобы увидеть нашу полную линейку метчиков и плашек, доступных для онлайн-покупки, нажмите на ссылки на этой странице,
или просмотрите наш список типов метчиков и типов штампов.

У нас в продаже есть как стандартные, так и труднодоступные метчики и штампы:

Мы предлагаем стандартные размеры National Coarse и National Fine. ручные метчики, метчики спиральные точечные, метчики со спиральной канавкой и крупногабаритные краны, а также круглые регулируемые матрицы и шестигранная перетяжка умирает. Ручные метчики имеют больше канавок и предпочтительны для глухих отверстий, поскольку они вытягивают стружку из отверстия. Метчики со спиральным концом (также называемые метчиками) выталкивают стружку вперед и используются в основном в сквозных отверстиях.

Для нарезания метрической правой резьбы поставляем метчики и метчики. метрические плашки.

Вы можете приобрести индивидуальные размеры или наборы для метчиков и штампов.

Чтобы сделать левую резьбу, выберите дюймовые метчики и плашки с левой резьбой или метчики и плашки метрические левосторонние.

Для нарезания трубной резьбы используйте метчики и плашки. Возможны варианты: коническая труба (NPT), прямая труба (NPS - часто используется в осветительной арматуре), прерывистая резьба NPT и левая NPT.

У нас в наличии тысячи специальные метчики с резьбой, специальные резьбовые плашки, и краны acme.
В дополнение ко многим размерам, которые мы перечисляем, индивидуальные краны в соответствии с вашими требованиями часто могут быть отправлены всего за 24 часа.

Мы также предлагаем рукоятки для метчиков и заготовки для штампов. Прямые ручки обеспечат максимальную отдачу, а модели с Т-образной ручкой будут работать в более ограниченных пространствах.
Несколько типов Направляющие для метчиков помогут получить прямую и точную резьбу.
Для обеспечения плавности резания и увеличения срока службы инструмента, мы предлагаем несколько жидкостей для отбора проб.

Чтобы определить отверстие подходящего размера для сверления перед нарезанием резьбы, обратитесь к нашей таблице для метчиков и сверл.

Если вы ремонтируете существующую резьбу, вы можете выбирать между шестигранными плашками для повторной нарезки резьбы, инструменты для ремонта резьбы и винтовые резьбовые вставки.

Метчики с высокими эксплуатационными характеристиками по сравнению со стандартными метчиками из быстрорежущей стали. Что подходит для вашей работы?

Если верно, что рабочий настолько хорош, насколько хорош его инструмент, то метчики для нарезания резьбы из быстрорежущей стали создали одних из величайших мастеров, которых когда-либо видел мир. Прочные, прочные и износостойкие, эти промышленные рабочие лошадки помогли преобразовать производство, строительство, автомобилестроение, аэрокосмическую промышленность и многие другие отрасли после промышленной революции. Они продолжают благородно служить отрасли, изо дня в день обеспечивая качественные, быстрые и эффективные потоки. Но поскольку промышленность продолжает находить новые применения для твердых и экзотических материалов, потребность в еще более качественных инструментальных материалах неуклонно растет. Появляются все более широкие области, в которых метчики из быстрорежущей стали не могут конкурировать с технологически продвинутыми метчиками, геометрией и конструкцией высокопроизводительных метчиков.Стандартные метчики из быстрорежущей стали и метчики с высокими эксплуатационными характеристиками являются важными инструментами в современном металлообрабатывающем производстве, но каждый из них лучше всего использовать в конкретных областях, в которых используются их сильные стороны.

Стандартные метчики для быстрорежущей стали

Быстрорежущая сталь - это углеродистая сталь, которая сплавлена ​​с другими определенными металлами для производства инструментов с особыми характеристиками:

  • Прочность
  • Твердость
  • Горячая твердость
  • Устойчивость к истиранию

Хотя это увеличивает срок службы инструмента, добавление металлов в сплав приводит к значительным дополнительным расходам.Это связано с тем, что эти элементы необычны и часто добываются за пределами Соединенных Штатов. Метчики из быстрорежущей стали идеально подходят для более мягких материалов, включая мягкие стали, чугун (особенно после обработки нитридом и оксидом), медь, магний и легированные стали ниже 32Rc. Стандартные метчики из быстрорежущей стали изготавливаются с геометрией, не оптимальной для конкретного материала, но, как правило, подходят для широкого диапазона материалов.

Метчики с высокими рабочими характеристиками

Точная порошковая металлургия и особая усовершенствованная геометрия дают метчикам с высокими рабочими характеристиками ряд существенных преимуществ по сравнению со стандартными метчиками. Создавая высокопроизводительные метчики из ряда материалов с высоким содержанием ванадия, кобальта или вольфрама, эти высокоэффективные метчики можно оптимизировать для обеспечения максимальной производительности при нарезании метчиков из современных материалов с высокой прочностью на разрыв. Добавление процесса порошковой металлургии создает сталь с более мелкозернистой структурой, которая имеет лучшую износостойкость, стойкость к выкрашиванию и общие прочностные характеристики, которые можно адаптировать для резьбонарезания конкретных экзотических материалов, включая никелевые сплавы, такие как Inconel, Hastalloy и Waspalloy, титановые сплавы, в том числе 6AL4V и различные высокопрочные легированные стали, такие как стали A-286, 4140, 4340 и 8620.Большинство высокопроизводительных метчиков имеют более толстый сердечник для дополнительной прочности и специальные разгрузки резьбы, которые уменьшают контакт между боковыми поверхностями резьбовых площадок и заготовкой, сводя трение к минимуму. Их конструкция создает меньший крутящий момент в процессе нарезания резьбы, поэтому предел прочности стали на растяжение не превышается, что исключает поломку инструмента. Углы наклона спирали оптимизированы, поэтому стружка может быть быстро удалена, а охлаждающая жидкость может достигать режущей поверхности, обеспечивая охлаждение инструментов.

Метчики SuperTuf для нарезания резьбы

Regal Cutting Tools выводят высокопроизводительные метчики на новый уровень.Благодаря запатентованной технологии порошкового металла, обеспечивающей однородную микрозернистую структуру с использованием передовых легирующих материалов, метчики SuperTuf являются одними из самых твердых, самых абразивно-стойких и жаропрочных метчиков с высокими эксплуатационными характеристиками на рынке. Секрет заключается в создании специализированных кранов для конкретных приложений. Специалисты Regal по исследованиям и разработкам обнаружили, что для обработки современных высокопрочных материалов требуются особые пропорции различных металлических порошков. Сверхмелкие зерна PMX в сочетании с особой геометрией резания создают идеальные инструменты для нарезания резьбы резьбой по нержавеющей стали, никелевым и титановым сплавам и другим труднообрабатываемым материалам.

Метчики

SuperTuf превосходят других высокопроизводительных метчиков конкурентов по нескольким параметрам:

  • Доступны пять геометрических форм в зависимости от материала: стандартные, дробные и метрические размеры винтов, для идеальных сквозных и глухих отверстий.
  • Компьютерное проектирование канавок и острия обеспечивает лучшую в своем классе режущую способность при обработке труднообрабатываемых материалов.
  • Тщательно продуманные углы челнока, переднего края и спуска, разработанные для соответствия материалу каждой заготовки, обеспечивают единообразие каждой резьбы.
  • Равномерная фаска, углы режущей поверхности и заделы резьбы обеспечивают беспрецедентную поддержку кромки, контролируя выкрашивание.
  • Микрообработка всех метчиков SuperTuf толщиной менее одного дюйма устраняет микротрещины вокруг режущих кромок и препятствует износу.

Если вам нужны стандартные метчики из быстрорежущей стали, метчики SuperTuf или любой другой метчик для нарезания резьбы, у Regal есть высококачественные метчики и режущие инструменты, необходимые для вашей работы. Обратитесь к специалистам Regal для получения рекомендаций по выбору метчика, соответствующего спецификациям резьбы для вашего приложения, и материалу, который будет нарезаться.

Метчики для различных материалов продолжают развиваться

Когда Джо Мазценга начал заниматься режущим инструментом в 1975 году, его работодатель производил метчики только из литых заготовок из быстрорежущей стали. Однако компания все же экспериментировала с металлическим спеченным порошком.

PM «только выходил на рынок в то время, но он не использовался даже близко к тому уровню, который есть сегодня из-за технологических ограничений того времени», - сказал Мазценга, который сейчас является президентом JM Sales-USA, Трой. Мичиган

В результате процесса PM получается инструментальная подложка, состоящая из более мелких и более твердых частиц.Это дает более прочную и долговечную режущую кромку. Это также позволяет производителям инструментов указывать состав сплава для конкретного материала заготовки.



Изображение любезно предоставлено Wilhelm Becker GmbH & Co. KG.


Как и Мазценга, Раймонд Э. Моринг стал свидетелем эволюции метчиков с момента своего прихода в отрасль режущего инструмента в 1973 году. Моринг, специалист по техническому маркетингу в Greenfield Industries Inc., Сенека, Южная Каролина, считает, что метчики в какой-то степени всегда имели место. был разработан для конкретных приложений.Он добавил, что эта практика стала более заметной по мере того, как были разработаны более специализированные материалы для заготовок, в том числе экзотические и суперсплавы, которые требуют нарезания резьбы.

«Вам пришлось изменить некоторые характеристики инструмента», - сказал Моринг.

Он назвал аэрокосмическую промышленность главной движущей силой перемен с 70-х годов до наших дней.

«Материалы стали более жесткими, термостойкими и более долговечными», - сказал он. «Вам пришлось обрабатывать их по-другому».

Моринг отметил, что медицинская промышленность по своему влиянию не сильно отстает от авиакосмической отрасли.

«Двадцать или 30 лет назад не было большого количества материалов, которые можно было бы вставить в тело для медицинских имплантатов, таких как титан или какой-то хромокобальтовый материал», - сказал он. «Вы должны изменить химический состав металла, чтобы он мог оставаться в теле и прослужить долго, а это не всегда влияет на характеристики обработки».

Когда Emuge Corp., Вест Бойлстон, Массачусетс, вышла на рынок Северной Америки в 1980-х годах, аэрокосмическая промышленность была и остается сильным производственным сектором в Новой Англии.

«Производители авиакосмической техники начали использовать в своих деталях инконель и титан, - сказал директор по продукции Emuge Марк Хэтч. «В то время это были материалы нового поколения, что потребовало значительных усилий для обучения» пользователей и производителей инструментов.



Emuge предлагает метчик Rekord D-TI, метчик для глухих отверстий для нарезания резьбы в титановых сплавах. Изображение любезно предоставлено Emuge.


Он сказал, что поломка крана вызывает серьезную озабоченность во всех отраслях промышленности и, конечно, в аэрокосмической отрасли.

«Они производят дорогостоящие компоненты, критически важные для безопасности», - сказал Хэтч. «К тому времени, когда они дойдут до операции нарезания резьбы, которая является одним из последних процессов для некоторых из этих деталей, десятки тысяч долларов могут оказаться под угрозой из-за обрыва резьбы. Сломанный метчик, несоответствующая резьба, которая неправильно измеряет или грубая, порванная резьба - вот некоторые из проблем, с которыми вы можете столкнуться ».

Больше материалов, больше метчиков

J.M. Sales-USA продала смесители Hahnreiter из Германии в США.S. и Канада в течение последних 8 лет, и производитель кранов часто настраивает свою линейку продуктов для конкретных приложений.

Например, недавно был выпущен метчик Spiralo 48 TS TiN, который разработан для ускорения удаления стружки при нарезании глухих глубоких отверстий в материалах с длинной стружкой. По словам Ханрайтера, геометрия канавки предотвращает образование «птичьих гнезд» - волокнистых стружек, которые обвиваются вокруг хвостовика инструмента и должны удаляться вручную.

Материалы все более диверсифицируются, и поставщики смесителей следуют их примеру, сказал Маззенга.

«Я вижу все больше и больше того, с чем мне никогда не приходилось иметь дело давным-давно: более прочные нержавеющие стали, такие как аустенитная нержавеющая сталь, и жаропрочные сплавы, такие как Inconels и Hastelloys, и титан», - сказал он. «Аустенитная сталь, например, тяжело поддается механической обработке, но в то же время остается волокнистой. Ханрайтер разработал смеситель Nirofix 48 STY / WC специально для глухих отверстий ».



Компания Hahnreiter предлагает метчики Spiralo 48 TS TiN, которые предназначены для надлежащего отвода стружки из глубоких глухих отверстий в материале с длинной стружкой.По заявлению компании, геометрия канавки позволяет избежать образования «птичьих гнезд». Изображение любезно предоставлено Wilhelm Becker GmbH & Co. KG.


Mazzenga сказал, что метчик имеет специальное многослойное покрытие, которое помогает противостоять нагреву и износу, и что добавление карбида вольфрама к поверхности обеспечивает отличные характеристики скольжения, так что горячая стружка не прилипает к инструменту.

Nachi America Inc., Гринвуд, Индиана, в прошлом году представила несколько метчиков для различных материалов, в том числе метчик Hyper Z SUS для нарезания резьбы нержавеющей стали.По заявлению компании, смеситель проходит процесс отверждения, который укрепляет поверхность и продлевает срок его службы.

«Метчики конкурентов для нержавеющей стали могут работать быстрее, - сказал Ник Лифферс, инженер по режущему инструменту в Nachi, - но мы можем продлить срок службы инструмента по более низкой цене и при этом получить высококачественные результаты».

Несмотря на рост специализации, самым продаваемым смесителем OSG USA Inc., Ирвинг, Техас, остается смеситель Hy-Pro «Сделай все». Хотя компания продает гораздо более специализированные смесители, а также смесители более общего назначения, не предназначенные для производственных работ, смеситель Hy-Pro служит мостом между общими и специализированными.

«Он может обрабатывать широкий спектр задач, - сказал инженер по приложениям OSG Алек Янсон, - и это хороший вариант. Этот набор смесителей приносит нам столько бизнеса, потому что люди ищут что-то, что будет работать со многими материалами, но не будет суперсовременным ».

MultiTap

Emuge выполняет аналогичную роль. Компания Hatch заявила, что ее рекомендуется использовать для мастерских и производителей, которые нарезают короткие и средние партии деталей из широкого спектра материалов. Он сказал, что каждая отрасль имеет уникальные проблемы для нарезки, например, автомобилестроение с ее крупносерийным производством и предсказуемыми процессами.

«Требования к автомобилестроению полностью отличаются от требований авиакосмической и нефтяной промышленности», - сказал Хэтч. «Производители автомобилей потеют секунды и нуждаются в высокой скорости выполнения работ и минимальном поломке крана. Они должны работать с высокой скоростью и производить высококачественные детали ».

Вообще говоря

Mazzenga сказал, что, хотя универсальные смесители всегда будут иметь рынок, производители зарабатывают деньги именно на специализации.

И именно так производители дифференцируются, - сказал он, добавив: «Поскольку необходимо обрабатывать все больше и больше типов материалов, магазины должны быть готовы брать на себя более сложные работы, которые им не приходилось выполнять в прошлом.Вы не хотите отказываться от этой работы, если можете ей помочь ».

Моринг согласился, сказав, что определяющими факторами являются срок службы метчика и обрабатываемость материала.

«Если я справляюсь, но вдруг получаю работу с более сложным материалом, то универсальный метчик не режет его или не работает правильно», - сказал он.

«Мастерская никогда не знает, что проходит через дверь, от стали до латуни и жаропрочных сплавов», - сказал Лиефферс, тем не менее подчеркнув ценность линии недорогих универсальных смесителей Nachi America VTP.«Всегда найдется заказчик, заботящийся о затратах, и тот, кому просто нужен универсальный инструмент, поэтому метчики общего назначения станут частью любой линейки режущих инструментов».

Янсон сказал, что все сводится к стойкости инструмента и скорости. «Все хотят действовать как можно быстрее и при этом добиваться наилучших возможных результатов», - сказал он.

Evolution on Tap

Mazzenga ожидает дальнейшего постепенного улучшения метчиков для улучшения обрабатываемости определенных материалов.

«Это не один район», - сказал он.«Это материалы, геометрия, охлаждающая жидкость и возможности подачи машин».

Хэтч согласился и сказал, что большие технологические достижения 15–20 лет назад уступили место меньшим усовершенствованиям, наиболее заметным из которых являются покрытия.

«Обработка поверхностей постоянно развивается, - сказал Моринг. «Специалисты по нанесению покрытий всегда разрабатывают новые рецепты, которые наносятся на режущие инструменты. Вам нужны покрытия, устойчивые к истиранию и нагреванию, а также понижающие коэффициент трения, и вы продолжаете их совершенствовать.”

По словам Лиефферса, недавний рост количества отводов для подачи СОЖ будет продолжаться по мере совершенствования станков с ЧПУ. Развитие машин также может способствовать увеличению использования твердосплавных метчиков.

«Они не очень распространены, потому что при постукивании возникает большое давление», - сказал он. «Карбид хрупкий и может сломаться. Но если у вас очень жесткая установка, вы можете использовать твердосплавный метчик ».

По его словам, со временем машины с высокой жесткостью могут стать более доступными. «Если это произойдет, - сказал Лиефферс, - тогда у вас появятся небольшие мастерские, в которых будут более качественные станки, которые могут работать с твердосплавными метчиками, что приведет к увеличению количества твердосплавных метчиков.”

Если это изменение произойдет, Janson предвидит меньшее количество применений для других материалов подложки для метчиков, таких как HSS, но эти материалы никогда не исчезнут.

10 типов метчиков, о которых вам нужно знать - urdesignmag

На рынке вы найдете все виды метчиков. Мы покажем вам, чем они отличаются и каковы их приложения. Мы уверены, что после прочтения вы будете знать, что покупать.

Метчики с резьбой используются для нарезания внутренней части сопрягаемой пары в металлических крепежных деталях.С другой стороны, вырубка вырезает охватываемую часть металлического крепежа. Метчиками нарезать гайки и высеченные болты.

Есть разница между нарезанием резьбы и нарезанием резьбы. Как нарезание резьбы, так и нарезание резьбы обеспечивает получение винтовой резьбы. Однако при нарезании резьбы образуется внешняя резьба, а при нарезании резьбы - внутренняя.

Существует множество типов метчиков с резьбой, включая ручные метчики, метчики для заглушек, метчики со спиральным острием и метчики с ручным приводом. Это лишь некоторые из множества различных резьбовых метчиков.

Ниже приведен список из десяти типов метчиков для резьбы, чтобы вы знали, для чего они предназначены.Обладая информацией, которой мы вас вооружаем, вы сможете принимать обоснованные решения, чтобы решить, какой тип резьбового метчика вам нужен. Перейдите в Руководство на ToolsDuty.com, чтобы купить один из лучших наборов для штамповки и штамповки.

10 типов резьбовых метчиков

Вы можете купить ручные смесители в местном хозяйственном магазине. Они распространены, но не для работы с ЧПУ. Сравните простукивание вручную с метчиками из магазина. Вы увидите, что ваши деньги были хорошим вложением. Купленный в магазине работает намного лучше.

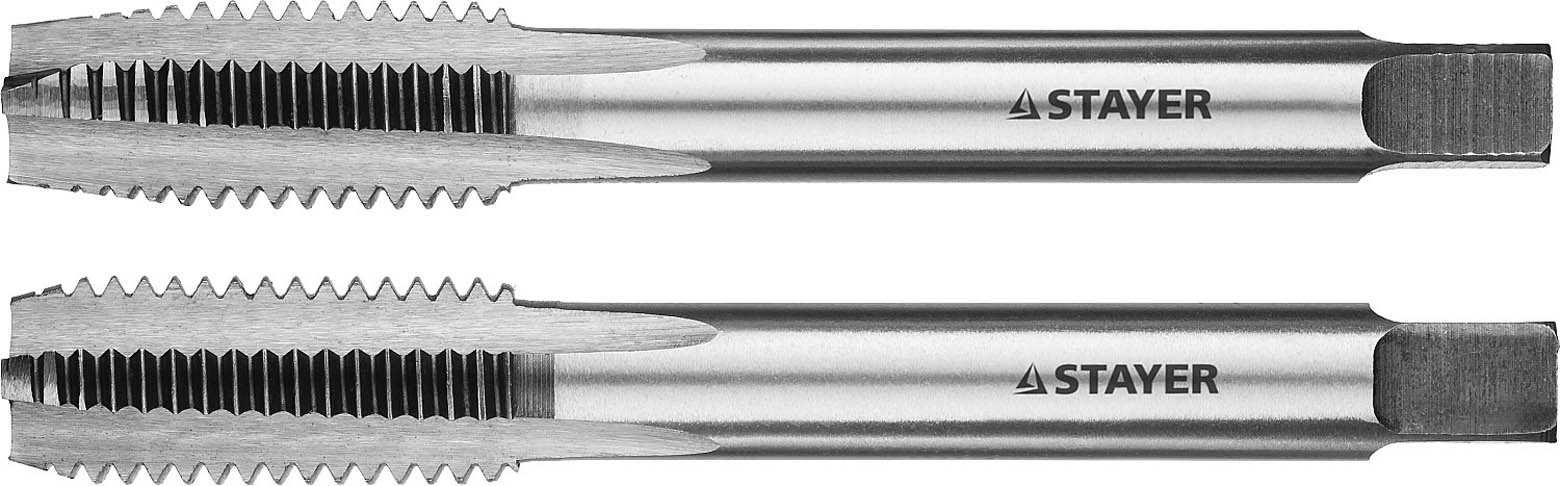

Есть два вида ручных метчиков: конусный метчик и метчик для дна. Это следующие:

Метчики с конусом отлично подходят для нарезания резьбы. Он имеет множество конусов, поэтому вы можете легко резать. Вы можете найти их практически где угодно.

Метчики с нижним краем не имеют сужения к концу. Это потому, что он предназначен для прорезания нижней части досягаемости. Нижние метчики сужаются до полутора витков резьбы.

Метчики этого типа подходят для нарезания резьбы глухих отверстий, но перед тем, как делать это метчиком для забора, следует заправить отверстие коническим метчиком.

2. Заглушка

Пробковые метчики имеют от трех до пяти конических резьб. Это число больше у метчиков с конусом и меньше у метчиков с дном.

Терминология не всегда одинакова и меняется в зависимости от того, где вы находитесь. В некоторых местах нижний отвод называется заглушкой. С другой стороны, название штекерного крана - это второй кран. Вот почему вы должны убедиться, что выбрали правильный.

3. Ответвители

Если у вас есть ручная работа или приложения с ЧПУ, то этот тип резьбонарезного станка вам подойдет.

4. Метчики со спиральным острием

Метчики со спиральным острием имеют спиральную насечку и канавки с разгрузкой. Это обычный метчик с резьбой, похожий на руку. Отличие заключается в том, что угол наклона режущих кромок по спирали способствует выпуску стружки. Кроме того, скошенный край отлично работает.

Это самый дешевый метчик для резьбонарезного нарезания резьбы. Они тоже быстрее, чем ручные метчики. Однако с ним сложно работать над глухими дырами.

5. Метчики со спиральной канавкой

Метчики со спиральной канавкой похожи на концевые фрезы, поскольку имеют открытую спираль.Они предпочтительнее, поскольку они могут выталкивать стружку из отверстия. Кроме того, это тот, который вам следует выбрать, если вы имеете дело с глухими отверстиями.

Кроме того, они отлично подходят для отверстий с перерывами, в которых есть пересекающиеся элементы. К тому же это удобно. Вы поймете это, когда сравните это с ручным метчиком.

6. Метчик с прерывистой резьбой

В метчике с прерывистой резьбой есть зуб для каждой второй резьбы. По этой причине хорошо извлекает стружку.Стружка легко удаляется при использовании метчика с прерывистой резьбой.

7. Отводы для труб

Метчики для трубной резьбы. Вы найдете как прямые, так и конические смесители. Правильный выбор зависит от того, хотите ли вы, чтобы трубная резьба была конической или прямой.

Метчики для труб работают тяжело, так как сверлить конусное отверстие невозможно. Больше выходит сверху и меньше снизу.

8. Метчики формовочные / рулонные

Метчик для форм намного лучше, чем метчик для резки.Вместо того, чтобы резать, формируют метчики холодной формы, что означает, что металл сжимается на месте, и выходящие из него нити представляют собой «рулонные нити».

Таким образом получаются прочные метчики и прочная резьба. Поскольку нет резки, нет стружки, которую нужно удалить. Для метчиков-форм требуются разные скорости, подача и начальные размеры отверстий.

Большинство людей используют этот тип метчиков для обработки мягких материалов, например алюминия. Однако вы можете использовать его и на твердых материалах. Он может работать с твердостью 36 HRC или 340 BHN, поэтому вы можете использовать его также для многих типов стали и других материалов.

9. Удлинитель

Удлинитель с длинным хвостовиком. Это позволяет добраться до труднодоступных ям. «Длинный метчик акулы» - другое название этого метчика с резьбой.

10. Метчики пробивные

В этом метчике используется технология Audi и Emuge, которая позволяет сократить время цикла нарезания резьбы на 75%. Это отличный инструмент для нарезания резьбы.

Заключение

Метчики и плашки - это инструменты, которые люди используют для нарезания резьбы. Этот процесс называется потоком.Метчик перерезает женскую часть пары. С другой стороны, штамп вырезает охватываемую часть пары для спаривания. Другими словами, метчик режет гайки, а штамп - болты.

Весь процесс нарезания резьбы и нарезания - это нарезание резьбы. А использование штампа называется «нарезанием резьбы».

Когда дело доходит до метчиков, у вас есть много вариантов на выбор. Каждая конструкция резьбового метчика предназначена для определенных функций. Некоторые хорошо справляются с мягким материалом, а другие - с твердым.

Теперь, когда вы знаете о различных типах метчиков, купите тот, который подходит для вашей задачи.

При таком большом количестве наборов метчиков и штампов на рынке очевидно, что сделать выбор не так просто. К счастью, вот информативная статья, которая содержит всеобъемлющий анализ брендов топовых наборов метчиков и штампов.

Комментарии

комментария

Важность метчиков пальцев ног

Лоферы Laurelhurst от J. FitzPatrick Обувь с метчиками для пальцев от Tony’s Shoe Repair

Выросший в Америке и продававший обувь в Nordstrom, я никогда толком не понимал, что где и где постукивают.Я видел те, которые просто прибиты и выглядят как маленькие бумеранги (вы знаете, те, которые можно легко запустить, и они в значительной степени бесполезны? Да, те!), Но никогда не видел никого с парой правильных постукиваний. . Время от времени я видел (или еще лучше слышал), что несколько человек - которые по какой-то непонятной мне причине - носят пяточные пластины (с такой скоростью, как вы можете заменить верхнюю часть каблука, эти устаревшие громкие части не имеют никакого смысла в этот день и возраст). Как и все остальное, большинство вещей в портновском мире отсутствует в Америке по двум причинам; 1.Доступность и 2. Отсутствие образования. Возможно, сейчас все изменилось, но я уверен, что в США есть несколько сапожников, которые могут установить пару подходящих метчиков для пальцев ног, в этом отношении вы не найдете многих здесь, в Англии, тогда как во Франции и Швейцарии это как вторая натура. Так что в данном случае дело не только в США, но и во всем мире: понимание важности постукивания пальца ноги в поддержании целостности области пальца ноги вашей подошвы.

Дерьмовые, на которые вы не хотите тратить деньги.Фото любезно предоставлено StyleForum

Какую пользу приносят удары пальцами с зазубринами?

Естественная походка людей автоматически наносит вред области пальцев ног из-за нашего веса / силы тяжести и пружины, которую мы кладем на каждый шаг, чтобы сделать следующий. И этот постоянный скрежет по тротуару изнашивает подошву в этой области, особенно если вы, как и я, усердно ходите. Таким образом, если вы носите рантовую обувь, вы можете легко прогрызть подошву и начать шлифовать рант.И проблема с этим сценарием заключается в том, что, хотя мы всегда можем получить замену подошвы, большинство людей не могут заменить рант, поскольку вам в основном нужно делать новую обувь. Следовательно, если вы испортите свой рант, вы испортите себе обувь. И это касается рантовой обуви, не говоря уже о прошитой блэйком обуви, где вы в основном начинаете жевать кожу верха, что еще хуже и непоправимо.

Также очень часто, если вы не будете наматывать носок, это может привести к преждевременному расслоению, так как вы дойдете до ранта, но в подошве все еще останется много жизни, и если вы ничего не сделаете, вы рискуете начинаю повреждать рант.Так что эта первоначальная защита может в конечном итоге удвоить срок службы вашей подошвы на самом деле.

С эстетической точки зрения, это просто плохо выглядит, когда передняя часть ваших туфель полностью изжевана, изношена более чем на половину и стерта вся красящая краска. Это ошибка новичка, и смотрите. Когда вы носите красивую обувь, ваши пальцы ног - это то, на что все смотрят и ценят, и поддержание этой области не только показывает, насколько вы цените свою обувь, но и насколько вы осведомлены о человеке, который может невербально отзываться о себе.

Фото предоставлено Style Forum Фото предоставлено Style Forum

Защита закрытого канала метчиками с зазубринами

В высших эшелонах брендов рантовой обуви вы обнаружите, что все они предлагают подошву с закрытым швом. Для тех из вас, кто не понимает, что это значит, в основном, когда подошва пришита, вы можете сделать это двумя способами: 1. Показать строчку (открытый канал) или 2. Скрыть строчку (закрытый канал). Хотя подошва с закрытым каналом является признаком качественной обуви, у нее есть один недостаток.Видите ли, чтобы закрыть канал, вам нужно прорезать подошву, чтобы получился очень тонкий клапан (см. Фото), который затем поднимается, чтобы вы могли пришить подошву. После шитья вы закрываете клапан, чтобы таким образом «скрыть» строчку канала. Но видите ли, закрытие этой заслонки выполняется с помощью клея / цемента для обуви и т. Д., Которые не являются неразрушаемыми и могут быть повторно открыты со временем, особенно во влажной среде, поскольку вода является одним из элементов, разрушающих удерживающие компоненты клея. Канал часто начинает подниматься в пальцах ног и спускается вниз.Так что постукивание пальцами на самом деле помогает предотвратить это с самого начала.

Создание закрытого канала, фото предоставлено readsfootwear.co.uk


Распространенные заблуждения о метчиках для пальцев ног

1. Они шумят

- На самом деле это совсем не так. Постукивания по каблуку издают много шума. Постукивания пальцами ног действительно не производят, если только вы не начнете их танцевать. Но, идя как нормальный человек, вы удивитесь, когда услышите, как они ударяются о тротуар.Единственным исключением может быть мраморный пол, но шум все равно будет минимальным.

2. Скребут полы

- Да и нет. На большинстве этажей они не обеспечивают правильного крепления. Видите ли, они должны быть правильно утоплены и отшлифованы, чтобы не торчали острые края, которые действительно поцарапают пол и другие вещи в этом отношении. Но это зависит от человека, который их прикрепил. Если надеть правильно, единственный пол, который они могут / могут снова поцарапать, - это мраморный пол.Все остальное вполне безопасно.

3. Они могут повредить мой шов ранта / канала

- Опять же, это зависит от человека, который их надевает. Да, если сапожник / сапожник делает неаккуратную работу и врезается слишком глубоко в подошву, то да, он может обнажить рант и / или шов. Опять же, для слишком длинных винтов. Но если сапожник / сапожник знает, что делает, то это не проблема.

4. После того, как я надену туфли, нельзя устанавливать метчики для пальцев ног?

- Нет, на самом деле хороший сапожник может сделать подошву из кожи и добавить ее постфактум.Но лучше всего делать это на новой паре обуви.

Заключение

Если вы носите красивую обувь, вам нужно постучать пальцами ног, особенно если вы ходите по чему-либо, кроме ковра.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
