ГОСТ 5927-70. Шестигранная гайка с метрической резьбой

Тайвань Метиз Альянс

Энциклопедия крепёжных стандартов

ГОСТ 5927-70. Шестигранная гайка с метрической резьбой

Фотография

Чертеж

ГОСТ 5927-70 — шестигранная гайка с метрической резьбой. Применяется совместно с любыми цилиндрическими предметами и изделиями с соответствующей резьбой в строительстве, промышленности, машиностроении. Гайка ГОСТ 5927 70 производится из углеродистой стали, нержавеющей стали А2 и А4, латуни.

Соответствует DIN 555, DIN 934, ГОСТ 5915-70, ISO 4034, ISO 4032 и ISO 8673.

Гайка — изделие, используемое в крепеже, производимое преимущественно из различных металлических сплавов. Гайка имеет отверстие с внутренней резьбой. Гайка используется совместно с болтом, шпилькой или винтом для крепления различных элементов и конструкций в машиностроении, промышленности и строительстве.

Гайки, как и многие другие крепежные изделия стандартизируются. В России самый распространенный стандарт — ГОСТ, но также иногда используются стандарты DIN и ISO. «Обычная» гайка, как ее себе представляет большинство людей, отвечает требованиям ГОСТ 5927. Гайка ГОСТ 5927-70 также соответствует некоторым стандартам DIN и ISO. Например, гайка DIN 934 полностью соответствует характеристикам гайки ГОСТ 5927-70. ГОСТ 5927-70 — гайка шестигранная класса точности В.

Диаметр резьбы у ГОСТ 5927 гайки должен находиться в диапазоне от 1,6 до 48 мм. Гайка ГОСТ 5927-70 может производиться в трех исполнениях. Гайка 5927-70 исполнение 1 — гайка шестигранная класса точности В с фасками с двух сторон. Гайка ГОСТ 5927 исполнение 2 — это шестигранная гайка, имеющая фаску с одной стороны. Гайка 5927 похожа на гайку ГОСТ 5927-70 исполнение 2, но имеет одно небольшое отличие — со стороны где нет фаски гайка сточена для того, чтобы утопить соединение.

Ниже приведены основные размеры и характеристики гаек ГОСТ 5927-70.

Размер резьбы	S	e	m
М5	8	8,63	4
М6	10	10,89	5
М8	13	14,2	6,5
М10	17	18,72	8
М12	19	20,88	10
М14	22	24,49	11
М16	24	26,17	13
М18	27	29,56	15
М20	30	32,95	16
М22	32	35,03	18
М24	36	39,55	19
М27	41	45,2	22
М30	46	50,85	24
М33	50	55,37	26
М36	55	60,79	29
М39	60	66,44	31
М42	65	71,3	34
М45	70	76,95	36
М48	75	82,06	38
М52	80	88,25	42
М56	85	93,56	45
М60	90	99,23	48
М64	95	104,86	51

Раздел – оборудование см. www.metiz.com.tw

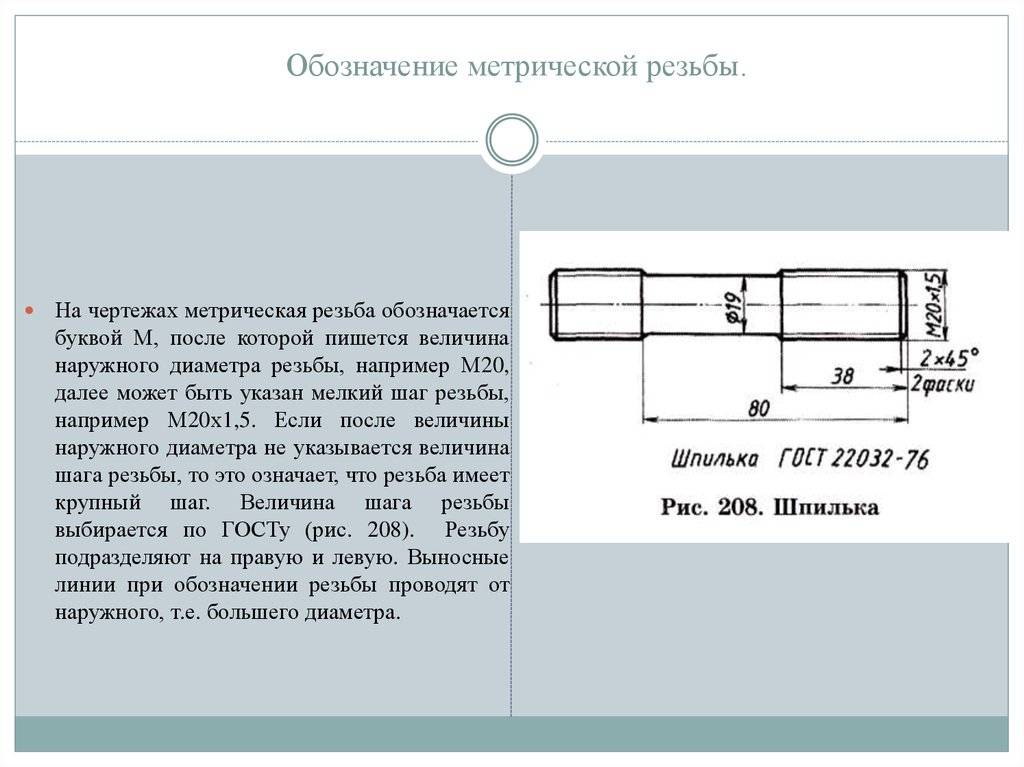

ГОСТ 24705-2004 – Основные нормы взаимозаменяемости.Резьба метрическая. Основные размеры

ГОСТ 24705-2004
(ИСО 724:1993)

Группа Г13

МКС 21.040.10

Дата введения 2005-07-01

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 “Межгосударственная система стандартизации. Основные положения”, ГОСТ 1.2-97 “Межгосударственная система стандартизации. Стандарты межгосударственные, правила, рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены”

Сведения о стандарте

1 РАЗРАБОТАН Открытым акционерным обществом “Научно-исследовательским и конструкторским институтом средств измерения в машиностроении” (ОАО “НИИизмерения”)

2 ВНЕСЕН Госстандартом России

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 25 от 26 мая 2004 г.)

За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97	Код страны по МК (ИСО 3166) 004-97	Сокращенное наименование национального органа по стандартизации
Азербайджан	AZ	Азстандарт
Армения	AM	Армстандарт
Беларусь	BY	Госстандарт Республики Беларусь
Грузия	GE	Грузстандарт
Казахстан	KZ	Госстандарт Республики Казахстан
Кыргызстан	KG	Кыргызстандарт
Молдова	MD	Молдова-Стандарт
Российская Федерация	RU	Госстандарт России
Таджикистан	TJ	Таджикстандарт
Туркменистан	TM	Главгосслужба “Туркменстандартлары”
Узбекистан	UZ	Узстандарт
Украина	UA	Госпотребстандарт Украины

4 Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 724:1993 “Резьба метрическая ИСО общего назначения. Основные размеры” (ISO 724:1993 “ISO general-purpose metric screw threads – Basic dimensions”. При этом дополнительные положения, учитывающие потребности национальной экономики указанных выше государств и особенности межгосударственной стандартизации, выделены курсивом

5 Приказом Федерального агентства по техническому регулированию и метрологии от 2 марта 2005 г. N 36-ст межгосударственный стандарт ГОСТ 24705-2004 введен в действие непосредственно в качестве национального стандарта Российской Федерации с 1 июля 2005 г.

6 ВЗАМЕН ГОСТ 24705-81

Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе “Национальные стандарты”.

Информация об изменениях к настоящему стандарту публикуется в указателе “Национальные стандарты”, а текст изменений – в информационных указателях “Национальные стандарты”. В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе “Национальные стандарты”

1 Область применения

Настоящий стандарт распространяется на метрические резьбы общего назначения с профилем по ГОСТ 9150, диаметрами и шагами по ГОСТ 8724.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:

ГОСТ 8724-2002 Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги (ИСО 261-1998 “Метрическая резьба ИСО общего применения – Диаметры и шаги” (NEQ))

ГОСТ 9150-2002 Основные нормы взаимозаменяемости. Резьба метрическая. Профиль (ИСО 68-1:1998 “Резьбы ИСО общего назначения – Основной профиль – Часть 1: Метрическая резьба” (NEQ))

ГОСТ 11708-82 Основные нормы взаимозаменяемости. Резьба. Термины и определения

ГОСТ 16093-2004 Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором (ИСО 965-1:1998 “Резьба метрическая ИСО общего назначения – Допуски – Часть 1: Общие положения и основные данные” (NEQ), ИСО 965-3:1998 “Резьба метрическая ИСО общего назначения – Допуски – Часть 3: Предельные отклонения для конструкционных резьб” (NEQ))

Примечание – При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю “Национальные стандарты”, составленному по состоянию на 1 января текущего года и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины, определения и обозначения

3.1 Термины и определения для резьбы: по ГОСТ 11708.

3.2 В настоящем стандарте приняты следующие обозначения:

– номинальный наружный диаметр внутренней резьбы (номинальный диаметр резьбы), мм;

– номинальный наружный диаметр наружной резьбы (номинальный диаметр резьбы), мм;

– номинальный средний диаметр внутренней резьбы, мм;

– номинальный средний диаметр наружной резьбы, мм;

– номинальный внутренний диаметр внутренней резьбы, мм;

– номинальный внутренний диаметр наружной резьбы, мм;

– номинальный внутренний диаметр наружной резьбы по дну впадины (для расчета напряжений), мм;

– высота исходного треугольника резьбы, мм;

– шаг резьбы, мм.
