Хвостовики инструмента с конусом Морзе. Метрические конусы
Конусы Морзе
Конус Морзе, предложенный изобретателем Стивеном Морзе является наиболее применяемым способом крепления инструмента. Существующее подразделение на восемь размеров, от КМ0 до КМ7, и девять размеров укороченных позволяют применять конический хвостовик для различного режущего инструмента, оснастки и приспособлений. Конусность при этом варьируется в соотношении от 1:19,002 (при угле 1°25′43″) до 1:20,047 (угол при этом соотношении равен 1°30′26″).
КМ7 отечественным ГОСТом 25557-82 не рекомендуется к применению и вместо него применяется метрический конус № 80, например в отверстии шпинделя некоторых токарных станков.
Типоразмер конуса в качестве хвостовика инструмента зависит от способа установки и предназначения последнего, и бывает как укороченным, так и Конусы Морзе или с лапкой.
Метрические конусы
Для расширения диапазона конусов Морзе как в меньшую, так и в большую сторону была выбрана конусность 1:20 с углом 1°25′56″ с обозначением типоразмера по наибольшему диаметру. В итоге в ряду конусов схожих по конструкции с Морзе присутствуют как маленькие метрические конуса №4 и №6, так и большие №80, №100, №120, №160, №200.

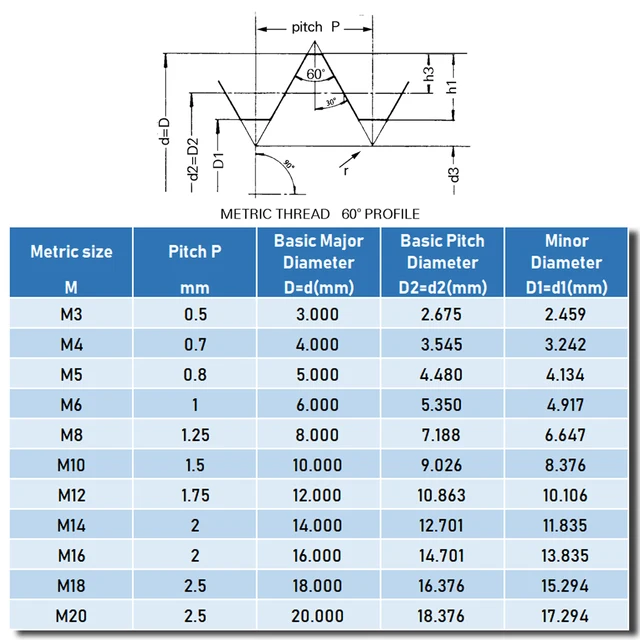

Конусы Морзе и метрические с резьбовым отверстием
Для надёжной фиксации инструмента, как например фрез, применяется конус Морзе с внутренним резьбовым отверстием. Фиксирование (затягивание) выполняется с помощью штревеля, или болтом, если инструмент устанавливается в переходную втулку. Данная конструкция также способствует быстрой и удобной замене инструмента путём выжимания конусного хвостовика.
Основные размеры наружных инструментальных метрических и Морзе конусов с резьбовым отверстием
Наименование конуса | N конуса | Конусность | D, мм | D1, мм | d, мм | l, мм | Lmax, мм | tmax, мм | M | t1, min, мм |
Морзе | 1 | 1:20,047 | 12,065 | 12,2 | 9 | 3,5 | 57 | 5 | M6 | 16 |
2 | 1:20,020 | 17,780 | 18 | 14 | 5 | 69 | 5 | M10 | 24 | |
3 | 1:19,992 | 23,825 | 24,1 | 19 | 5 | 86 | 7 | M12 | 28 | |
4 | 1:19,254 | 31,267 | 31,6 | 25 | 6,5 | 109 | 9 | M16 | 32 | |
5 | 1:19,002 | 44,399 | 44,7 | 35,7 | 6,5 | 136 | 10 | M20 | 40 | |
6 | 1:19,180 | 63,348 | 63,8 | 51 | 8 | 190 | 16 | M24 | 50 | |
Метрический | 80 | 1:20 | 80 | 80,4 | 67 | 8 | 204 | 24 | M30 | 65 |
100 | 1:20 | 100 | 100,5 | 85 | 10 | 242 | 30 | M36 | 80 | |
120 | 1:20 | 120 | 120,6 | 102 | 12 | 280 | 36 | M36 | 80 | |
160 | 1:20 | 160 | 160,8 | 138 | 16 | 356 | 48 | M48 | 100 | |
200 | 1:20 | 200 | 201 | 174 | 20 | 432 | 60 | M48 | 100 |
Конусы Морзе и метрические с лапкой
Конструкция шпинделей сверлильных, сверлильно-фрезерных, и некоторых типов других станков для надёжной фиксации режущего инструмента и предотвращения проворачивания имеет паз для лапки конуса. Сквозное поперечное отверстие предназначено для установки в паз клина, и нетрудного извлечения конусной оправки инструмента.
Основные размеры наружных инструментальных метрических и Морзе конусов
Наименование конуса | N конуса | Конусность | D, мм | D1, мм | d1, мм | a, мм | Lmax, мм | lmax, мм | emax, мм |
Метрический | 4 | 1:20 | 4 | 4,1 | — | 2 | — | — | — |
6 | 1:20 | 6 | 6,2 | — | 3 | — | — | — | |
Морзе | 0 | 1:19,212 | 9,045 | 9,2 | 6,1 | 3 | 59,5 | 56,5 | 10,5 |
1 | 1:20,047 | 12,065 | 12,2 | 9 | 3,5 | 65,5 | 62 | 13,5 | |
2 | 1:20,020 | 17,780 | 18 | 14 | 5 | 80 | 75 | 16 | |
3 | 1:19,992 | 23,825 | 24,1 | 19,1 | 5 | 99 | 94 | 20 | |
4 | 1:19,254 | 31,267 | 31,6 | 24,5 | 6,5 | 124 | 117,5 | 24 | |
5 | 1:19,002 | 44,399 | 44,7 | 35,7 | 6,5 | 156 | 149,5 | 29 | |
6 | 1:19,180 | 63,348 | 63,8 | 51 | 8 | 218 | 210 | 40 | |
Метрический | 80 | 1:20 | 80 | 80,4 | 69 | 8 | 228 | 220 | 48 |
100 | 1:20 | 100 | 100,5 | 87 | 10 | 270 | 260 | 58 | |
120 | 1:20 | 120 | 120,6 | 105 | 12 | 312 | 300 | 68 | |
160 | 1:20 | 160 | 160,8 | 141 | 16 | 396 | 380 | 88 | |
200 | 1:20 | 200 | 201 | 177 | 20 | 480 | 460 | 108 |
Диаметры D1 и d1 являются теоретически-расчётными и зависят от номинальных размеров D, a и l.
Основные размеры внутренних инструментальных метрических и Морзе конусов
Наименование конуса | N конуса | Конусность | D, мм | g, мм | h, мм | l1, мм |
Метрический | 4 | 1:20 | 4 | 2,2 | 8 | 21 |
6 | 1:20 | 6 | 3,2 | 12 | 29 | |
Морзе | 0 | 1:19,212 | 9,045 | 3,9 | 15 | 49 |
1 | 1:20,047 | 12,065 | 5,2 | 19 | 52 | |
2 | 1:20,020 | 17,780 | 6,3 | 22 | 62 | |
3 | 1:19,992 | 23,825 | 7,9 | 27 | 78 | |
4 | 1:19,254 | 31,267 | 11,9 | 32 | 98 | |
5 | 1:19,002 | 44,399 | 15,9 | 38 | 125 | |
6 | 1:19,180 | 63,348 | 19 | 47 | 177 | |
Метрический | 80 | 1:20 | 80 | 26 | 52 | 186 |
100 | 1:20 | 100 | 32 | 60 | 220 | |
120 | 1:20 | 120 | 38 | 70 | 254 | |
160 | 1:20 | 160 | 50 | 90 | 321 | |
200 | 1:20 | 200 | 62 | 110 | 388 |
Укороченные конусы Морзе
По причине избыточности длины конуса Морзе при некотором его применении, был образован стандарт укороченных конусов. В обозначении конуса находится значение наибольшего диаметра образованного после уменьшения длины при сохранении соотношения. Таким образом девять типоразмеров укороченных конусов, В7, В10, В12, В16, В18, В22, В24, В32, В45 получили распространение при установке сверлильных патронов и другого инструмента.
Значения диаметров D1 и d1 являются теоретически-расчётными и зависят от номинальных размеров D и L.
Основные размеры укороченных конусов Морзе
Наименование конуса | N конуса Морзе | D, мм | D1, мм | d1, мм | amax, мм | L, мм | M | l1, мм |
B7 | 0 | 7,067 | 7,2 | 6,5 | 3,0 | 11,0 | — | — |
B10 | 1 | 10,094 | 10,3 | 9,4 | 3,5 | 14,5 | — | — |
B12 | 1 | 12,065 | 12,2 | 11,1 | 3,5 | 18,5 | М6 | 16,0 |
B16 | 2 | 15,733 | 16,0 | 14,5 | 5,0 | 24,0 | — | — |
B18 | 2 | 17,780 | 18,0 | 16,2 | 5,0 | 32,0 | М10 | 24,0 |
B22 | 3 | 21,793 | 22,0 | 19,8 | 5,0 | 40,5 | — | — |
B24 | 3 | 23,825 | 24,1 | 21,3 | 5,0 | 50,5 | М12 | 28,0 |
B32 | 4 | 31,267 | 31,6 | 28,6 | 6,5 | 51,0 | М16 | 32,0 |
B45 | 5 | 44,399 | 44,7 | 41,0 | 6,5 | 64,5 | М20 | 40,0 |
Типы инструментальных конусов
Что такое инструментальный конус?
Это хвостовик конического типа преимущественно токарно-фрезерного инструмента: фрезы, сверла, вращающиеся центра, зажимные оправки, а также их ответная часть – отверстие под соответствующий конус (посадочное гнездо) в шпинделе или задней бабке станка. Основное назначение – быстрая смена инструмента, а также надежное и точное крепление инструмента.
Виды конусов:
Конус Морзе
Конус Морзе — один из самых популярных в типов конусов не только в России, но и в мире.
Существует восемь размеров конуса Морзе: от КМ0 до КМ7 (англ. MT0-MT7, нем. MK0-MK7) с соответствующей конусностью от 1:19,002 до 1:20,047 (угол от 1°25’43″ до 1°30’26″).
Стандарты для конуса Морзе: ISO 296, DIN 228. Российский стандарт ГОСТ 25557-2006 (Конусы инструментальные. Основные размеры.).
Различают следующие виды хвостовиков конуса Морзе:
1. С лапкой. Зажимается в пазу шпинделя стандартным заклиниванием лапки. Конструкция зажима упрощает выбивания конуса из посадочного гнезда шпинделя и предотвращает проскальзывание и проворачивание.
2. С резьбой. Фиксация осуществляется штревелем, его вворачивают в торцевую часть конуса шпинделя. Это еще один вариант надежного крепления.
3. Существует также вариант без лапки и резьбы.
Там, где требуется обработка с подводом смазочно-охлаждающей жидкости (СОЖ), используются инструмент и оправки со специальными каналами.
Метрический конус
Метрические конусы (англ. Metric Taper). Конструктивно метрические конуса схожи с конусами Морзе. Их конусность 1:20 (угол 1°25’56″). Типоразмер конуса определится самым широким диаметром в миллиметрах. Согласно ГОСТ 25557-2006, маленькие метрические конуса обозначаются под № 4 и № 6 (англ. ME4, ME6) и большие метрические конуса под № 80, 100, 120, 160, 200 (англ. ME80-ME200).
Размеры конусов (внутр. и внеш.)
(по ГОСТ 25557-82), мм
Обозначение конуса |
|
Конусность |
D1 |
D |
d |
d1 |
d2 |
d3 max |
d4 max |
d5 |
l1 max |
l2 max |
l3 max |
l4 max |
l5 min |
l6 |
№4 |
Метрический |
1:20 |
4,1 |
4 |
2,9 |
- |
- |
- |
2,5 |
3 |
23 |
25 |
- |
- |
25 |
21 |
№6 |
|
1:20 |
6,2 |
6 |
4,4 |
- |
- |
- |
4 |
4,6 |
32 |
35 |
- |
- |
34 |
29 |
КМ0 |
Морзе |
|
9,2 |
9,045 |
6,4 |
- |
6,1 |
6 |
6 |
6,7 |
50 |
53 |
56,3 |
59,5 |
52 |
49 |
КМ1 |
|
1:20,047 |
12,2 |
12,065 |
9,4 |
M6 |
9 |
8,7 |
9 |
9,7 |
53,5 |
57 |
|
65,5 |
56 |
52 |
КМ2 |
|
1:20,020 |
18 |
17,780 |
14,6 |
M10 |
14 |
13,5 |
14 |
14,9 |
64 |
69 |
75 |
80 |
67 |
62 |
КМ3 |
|
1:19,922 |
24,1 |
23,825 |
19,8 |
M12 |
19,1 |
18,5 |
19 |
20,2 |
80,1 |
86 |
94 |
99 |
84 |
78 |
КМ4 |
|
1:19,254 |
31,6 |
31,267 |
25,9 |
M16 |
25,2 |
25,2 |
24 |
26,5 |
102,5 |
109 |
117,5 |
124 |
107 |
98 |
КМ5 |
|
1:19,002 |
44,7 |
44,399 |
37,6 |
M20 |
36,5 |
35,7 |
35,7 |
38,2 |
129,5 |
136 |
149,5 |
156 |
135 |
125 |
КМ6 |
|
1:19,180 |
63,8 |
63,348 |
53,9 |
M24 |
52,4 |
51 |
51 |
54,6 |
182 |
190 |
210 |
218 |
188 |
177 |
КМ7[5] |
|
1:19,231 |
|
83,058 |
|
|
|
|
|
|
|
|
|
|
|
|
№80 |
Метрический |
1:20 |
80,4 |
80 |
70,2 |
M30 |
69 |
67 |
67 |
71,5 |
196 |
204 |
220 |
228 |
202 |
186 |
№100 |
|
1:20 |
100,5 |
100 |
88,4 |
M36 |
87 |
85 |
85 |
90 |
232 |
242 |
260 |
270 |
240 |
220 |
№120 |
|
1:20 |
120,6 |
120 |
106,6 |
M36 |
105 |
102 |
102 |
108,5 |
268 |
280 |
300 |
312 |
276 |
254 |
№160 |
|
1:20 |
160,8 |
160 |
143 |
M48 |
141 |
138 |
138 |
145,5 |
340 |
356 |
380 |
396 |
350 |
321 |
№200 |
|
1:20 |
201 |
200 |
179,4 |
M48 |
177 |
174 |
174 |
182,5 |
412 |
432 |
460 |
480 |
424 |
388 |
Укороченные конуса Морзе
В конструкцию конусов Морзе были вновь внесены изменения, потому что во многих сферах использования они были слишком длинные. Путем удаления самой толстой части конуса были разработаны девять размеров укороченных конусов Морзе (B7, B10, B12, B16, B18, B22, B24, B32, B45). Цифра на конце обозначает диаметр толстой части конуса в мм. Российский стандарт на укороченные конуса – ГОСТ 9953-82.
• B7 — укороченный до 14 мм КМ0.
• B10, B12 — укороченный до 18 и 22 мм соответственно КМ1.
• B16, B18 — укороченный до 29 и 37 мм соответственно КМ2.
• B22, B24 — укороченный до 45 и 55 мм соответственно КМ3.
• B32 — укороченный до 57 мм КМ4.
• B45 — укороченный до 71 мм КМ5.
Конус 7:24
Наиболее часто встречаемый и используемый тип инструментального конуса. Применяется в основном для станков с ЧПУ с автоматической сменой инструмента. Создан в качестве альтернативы и решения основных недостатков конусов Морзе – самозаклинивание, немалая длина (увеличивает биение), технические ограничения в автоматическом зажиме и смене инструмента и оправок в шпинделе.
Производство этого конуса регулируется несколькими национальными и международными стандартами, которые отличаются системой измерения размерности (дюймовая или метрическая), дополнительными элементами (захватывающий элемент, посадочные фланцы, штревели (штоки)) и названиями. Содержание этих стандартов может отличаться. Например:
• ISO-конусы регулируется международным стандартом ISO 7388.
• DV, SK (от нем. Steilkegel). Немецкий вариант конуса регулируется стандартом DIN 2080, DIN 69871.
• NMTB (от англ. National Machine Tool Builders Association), NST. Американский вариант конуса регулируется стандартом ANSI B5.18.
• CAT, CV (от Caterpillar V-Flange). Американский вариант конуса регулируется стандартом ANSI B5.50.
• BT — японская разновидность конуса регулируется стандартом JIS B6339 (MAS403).
• NFE 62540 – французский стандарт.
• Советские и российские стандарты: ГОСТ 15945-82 основные размеры конусов; ГОСТ 25827—93 на конструкции хвостовиков; ГОСТ 19860-93 на допуски.
Во всех стандартах обозначение типоразмера конуса одинаков и осуществляется с помощью цифры от 10 до 80 с шагом 5. Например ISO15, NMTB30, BT60. Сейчас конуса обычно производят со сменными штревелями для большей совместимости оборудования, изготовленного по разным стандартам.
Capto
Оснастка Capto
Конус Capto, сконструированный компанией Sandvik Coromant, в настоящее время применяется на многочисленных производствах. Его сечение – это треугольник с скругленными краями и выгнутыми сторонами. Благодаря такой форме конус не проворачивается в гнезде (в свою очередь, в HSK в этой целью используются пазы).
Так же, как и HSK, используется в фрезерных обрабатывающих центрах и, особенно, токарно-фрезерных центрах, однако не получил аналогичного распространения. Также применяется в следующих сферах:
• В модульных системах оснастки (например, переходники, удлинители и т.д.),
• Как система быстрой смены инструмента в приводных блоках.
Кроме этого, на сегодняшний день выпускаются револьверы CDI, на которых применяются только Capto-блоки. Исходя из размера обозначение соединения Capto имеет вид: C3… C10.
HSK, КМ
HSK-конус (от нем. Hohlschaftkegel, полый конус) применяется в фрезерных обрабатывающих и токарно-фрезерных центрах. Производство регулируется стандартами ISO 12164, DIN 69893. Российским аналогом стандарта является ГОСТ Р ИСО 12164.
Конусность 1:10. Конструкция может отличаться в зависимости от разновидности фланца, обозначаемого буквами A, B, C, D, E, F, а его наибольший диаметр в мм будет определять размер конуса (от 25 до 160). Например HSK-A63. Однако диаметр фланца и размер конуса не всегда совпадают, например у HSK-A50 и HSK-В63 конуса совпадают, а у HSK-A63 и HSK-В63 отличаются.
Основные преимущества HSK-соединения: автоматическая быстрая смена инструмента (особенно необходимо в обрабатывающих центрах с ЧПУ), малый вес, возможность установки токарных резцов в шпиндель, хорошая повторяемость, жесткость. Обычно стандартные резцы квадратного сечения устанавливаются в специальную промежуточную оправку, которой оснащен конус HSK. Но порой применяются резцы с хвостовиком HSK.
KM-конус от фирмы-разработчика Kennametal, в целом, похож но HSK, но область его применяется не столь широка.
Переходные оправки и втулки
Переходные втулки конусов Морзе
В целях сокращения номенклатуры инструмента налажен выпуск разных переходников из одних конусов в другие. Переходник типа наружный конус – внутренний конус называется переходной втулкой. Переходник типа наружный конус – наружный конус называется переходной оправкой. Так, обозначение оправки с конуса 7:24 на укороченный конус Морзе, имеет вид ISO30-B16.
50,00 мм HSS 5MT Сверло с метрическим коническим хвостовиком | DWDTSMM50.00
- Артикул:
- ДВДТСММ50.00
- Отправка сегодня! (Заказ до 15:00 по восточноевропейскому стандартному времени с понедельника по пятницу)
Список цен: $344,12
Сейчас: Цена: $182,38.
(Вы экономите 161,74 доллара США)
Список цен: $344,12
Сейчас: Цена: $182,38.
(Вы экономите 161,74 доллара США)
- Артикул:
- ДВДТСММ50.00
- Марка
- Квалтек
- СКП:
- 887861053358
- MPN:
- ДВДТСММ50.00
- Наличие:
- Отправка сегодня! (Заказ до 15:00 по восточноевропейскому стандартному времени с понедельника по пятницу)
БЕСПЛАТНАЯ двухдневная доставка при заказе на сумму более 100 долларов США
Часто покупают вместе:
- Описание
- Характеристики продукта
Описание
50,00 мм HSS 5MT Сверло с метрическим коническим хвостовиком. Сверла с коническим хвостовиком предназначены для отверстий с конусом Морзе. Предназначен для работы с широким спектром материалов из семейств железа и стали. Они имеют черную оксидную обработку поверхности, которая устойчива к истиранию, уменьшает прилипание стружки и улучшает сход стружки
Просмотреть всеЗакрыть
Характеристики продукта
Размер: | 50,00 мм |
Материал: | Быстрорежущая сталь |
Отделка: | Черный оксид |
Длина канавки: | 10-3/8 |
Общая длина: | 17-3/8 |
Размер хвостовика: | 5MT |
Тип хвостовика: | Конус |
Стиль: | Конический хвостовик |
Угол резки: | 118 |
Тип точки: | Обычная точка |
Количество зубьев: | 2 |
Направление резки: | Правосторонняя |
Просмотреть всеЗакрыть
Жители Калифорнии: см. Предложение 65 Информация
Стоковые фотографии иногда используются для представления нескольких размеров в категории. Товар, который вы получите, будет соответствовать описанию.
- сопутствующие товары
Сопутствующие товары
добавить в корзину
Быстрый просмотр
Сверло с метрическим коническим хвостовиком 39,00 мм HSS 5MT
Квалтек
Список цен: $220,12
Сейчас: Цена: 116,66 долларов США.
Сверло с метрическим коническим хвостовиком 39,00 мм HSS 5MT. Сверла с коническим хвостовиком предназначены для отверстий с конусом Морзе. Предназначен для работы с широким спектром материалов из семейств железа и стали. У них есть…
DWDTSMM39.00
добавить в корзину
Быстрый просмотр
Сверло с метрическим коническим хвостовиком 40,00 мм HSS 5MT
Квалтек
Список цен: 237,77 долларов США
Сейчас: Цена: $126,02
Сверло с метрическим коническим хвостовиком 40,00 мм HSS 5MT. Сверла с коническим хвостовиком предназначены для отверстий с конусом Морзе. Предназначен для работы с широким спектром материалов из семейств железа и стали. У них есть…
DWDTSMM40.00
добавить в корзину
Быстрый просмотр
Сверло с метрическим коническим хвостовиком 49,00 мм HSS 5MT
Квалтек
Список цен: $336,76
Сейчас: Цена: 178,48 долларов США.
Сверло с метрическим коническим хвостовиком 49,00 мм HSS 5MT. Сверла с коническим хвостовиком предназначены для отверстий с конусом Морзе. Предназначен для работы с широким спектром материалов из семейств железа и стали. У них есть…
DWDTSMM49.00
добавить в корзину
Быстрый просмотр
Сверло с метрическим коническим хвостовиком 41,00 мм HSS 5MT
Квалтек
Список цен: 237,77 долларов США
Сейчас: Цена: $126,02
Сверло с метрическим коническим хвостовиком 41,00 мм HSS 5MT. Сверла с коническим хвостовиком предназначены для отверстий с конусом Морзе. Предназначен для работы с широким спектром материалов из семейств железа и стали. У них есть…
ДВДТСММ41.00
добавить в корзину
Быстрый просмотр
Сверло с метрическим коническим хвостовиком 43,00 мм HSS 5MT
Квалтек
Список цен: $275,02
Сейчас: Цена: 145,76 долларов США.
Сверло с метрическим коническим хвостовиком 43,00 мм HSS 5MT. Сверла с коническим хвостовиком предназначены для отверстий с конусом Морзе. Предназначен для работы с широким спектром материалов из семейств железа и стали. У них есть…
ДВДТСММ43.00
Drill America 5,50 мм HSS 1MT Метрическое сверло с коническим хвостовиком DWDTSMM5.50
Купить все сверла с коническим хвостовиком
Дрель Америка
- Zoro #: G1920758
- Производитель #: DWDTSMM5.50
Наведите курсор или нажмите, чтобы увеличить Нажмите, чтобы увеличить
Ключевая особенность
- Деталь: Сверло с коническим хвостовиком
- Размер сверла: 5,50 мм
- Угол заточки сверла: 118 градусов
- Материал сверла: быстрорежущая сталь
- Покрытие сверла: Черный оксид
- Тип хвостовика: Конус
- Общая длина: 6 дюймов
- Размер хвостовика: 1MT
Посмотреть полную информацию о продукте
Необходимо заказывать партиями, кратными 2
Количество
Итого: 10,90 долл. США
Скидка 10% на первый заказ
Войдите в систему, чтобы получить бесплатную доставку при заказе от $50
30-дневный возврат
125 агентов по обслуживанию клиентов в США
- Технические характеристики |
- Описание |
- Отзывы
- Zoro #: G1920758
- MFR #: DWDTSMM5.50
- UPC #: 887861052603
- 955
- Размер сверла : 5,50 мм
- Угол заточки сверла : 118 градусов
- Материал сверла : Быстрорежущая сталь
- Покрытие сверла : Черный оксид
- Тип хвостовика : Конический
- Общая длина : 6 дюймов
- Размер хвостовика : 1MT
- Количество зубьев : 2
- Направление резания : правостороннее
- Тип наконечника : Обычный наконечник
- Длина канавки : 2-3/4
- Страна происхождения (возможны изменения) : Китай
- 333333336.
Сверла с коническим хвостовиком подходят для отверстий с конусом Морзе.
