Самодельный колун для дров - приспособление для колки своими руками

Необходим ли колун для дров, если в хозяйстве имеется топор? Автономное отопление, использующее древесный материал, до сих пор является приоритетным в тех населенных пунктах, где отсутствует магистральный газ и возникают перепады электроэнергии. Колун для дров отличается от топора функциональной нагрузкой. Если топор способен в значительной степени оттачивать деревянную деталь, то колун – идеальный способ для получения грубого чернового контура.

Примечание: Простыми словами, расколоть полено на несколько крупных частей за один удар гораздо проще, используя такой приспособление, как колун. Его можно изготовить своими руками.

Виды и особенности

Различаются колуны для дров на два основных типа:

  • механический;
Механический колун для дров
  • с электроприводом.
Колун с электроприводом для дробления дров

Механический колун, который имеет ручной привод, несложно сделать своими руками. Чертежи его просты, а принцип работы заключается в упрощенных механических движениях.

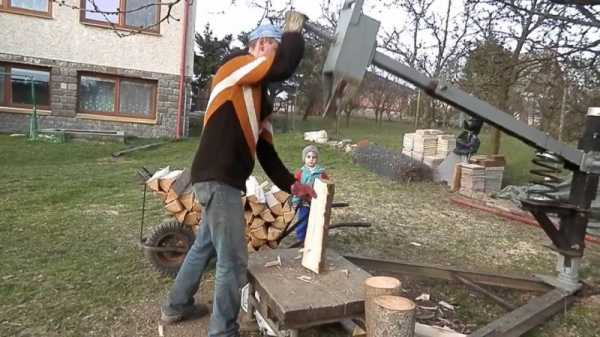

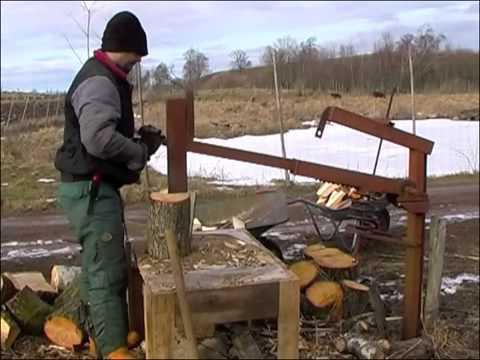

Работа механического колуна с пружиной

Самодельный колун состоит из:

  • металлического клина;
Клин для дров
  • пружинного механизма.
Механизм для рубки дров

Настраивается такой колун регулированием пружины. Изменяя ее положение, уменьшая или увеличивая расстояние до рабочего клина, можно обрабатывать поленья разной длины. Колун с ручным приводом используется вместе с твердым основанием. На него устанавливается полено, а работник, поднимая вверх колун, с небольшим усилием опускает на материал, раскалывая его.

Именно клин играет роль «раскалывателя». Пружина позволяет механизму возвращаться в исходное положение для следующей партии дров. Главными вспомогательными силами в работе механического колуна являются: сила тяжести и упругости стального клина.

Большое преимущество приспособления перед стандартным топором заключается в снижении нагрузки на работника при раскалывании дров. Это в значительной степени оптимизирует работу, позволяет за один и тот же промежуток времени расколоть больше поленьев, чем при аналогичных действиях топором.

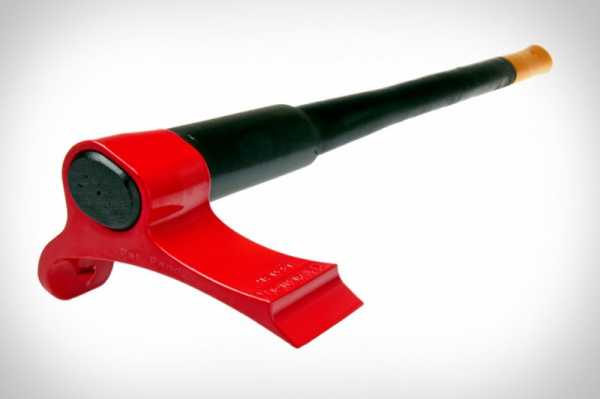

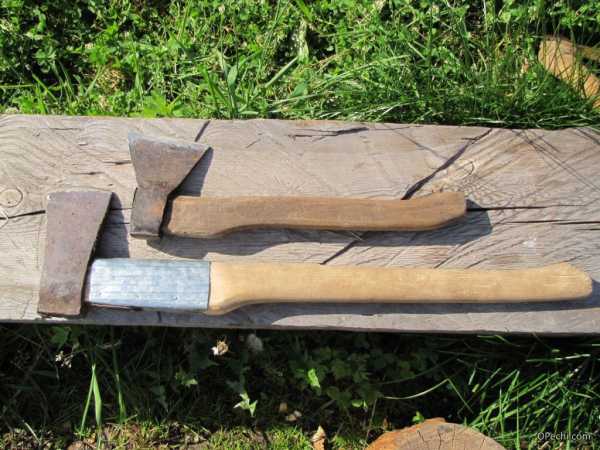

Обычный колун для дров с коротким плечом

Электрический или колун с электроприводом еще больше облегчает задачу работнику. Основная функциональная деталь, после запуска электродвигателя, постоянно вращается. Оператору остается только устанавливать новую партию поленьев для раскола.

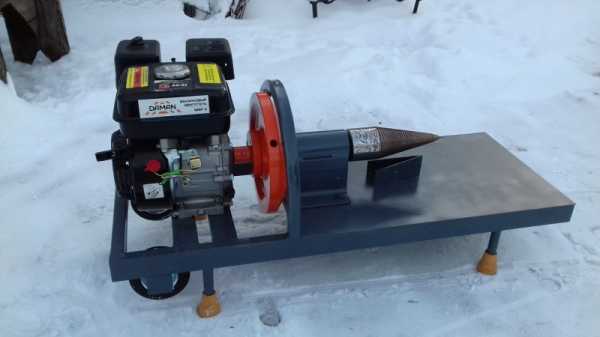

Рабочая деталь такого механизма – конус с определенным углом. Он имеет винтовую нарезку. В процессе вращения, благодаря спиралевидному конусу, элемент беспрепятственно входит в древесину. Работающая деталь в буквальном смысле разрывает волокна древесины, что упрощает расколку.

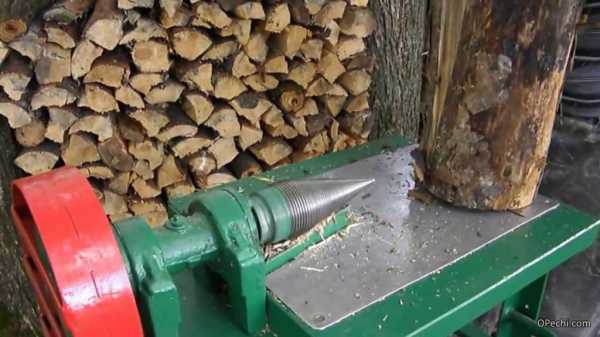

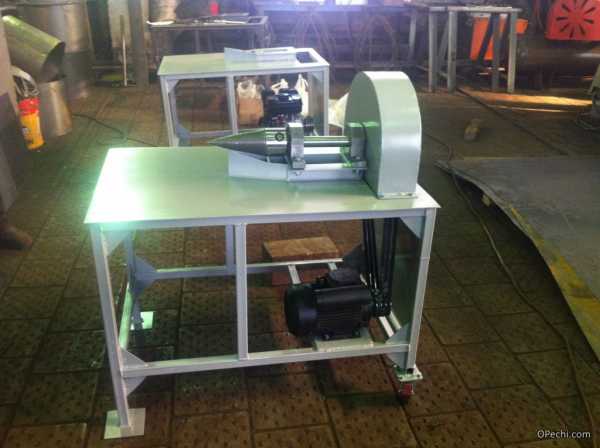

Электрический колун для дров

Электрический колун для дров имеет также рабочий вал и рубящий наконечник. На концах вала имеются пазы, в которые устанавливается шкив ременной передачи. Вал крепится к станине благодаря двум креплениям с подшипниками. Однако есть чертежи упрощенного механизма, где показан прямой монтаж конуса на вал.

Примечание: В тех случаях, когда возможен перепад напряжения или перебои в поставке электроэнергии, приспособление можно оснастить двигателем внутреннего сгорания с цепной передачей. Очень важно при работе с таким устройством знать, что на конус, при его вращении, поленья можно подавать только вертикально.

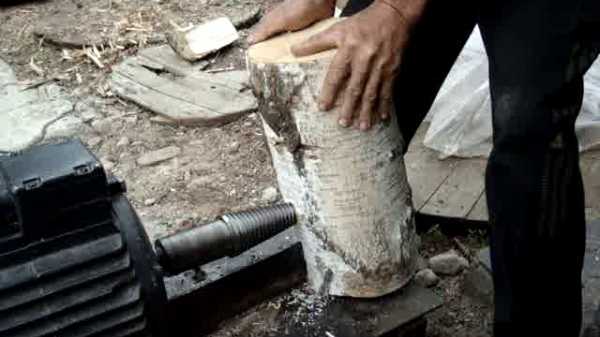

Электрический колун с двигателем от стиральной машины в действии

Гидравлика

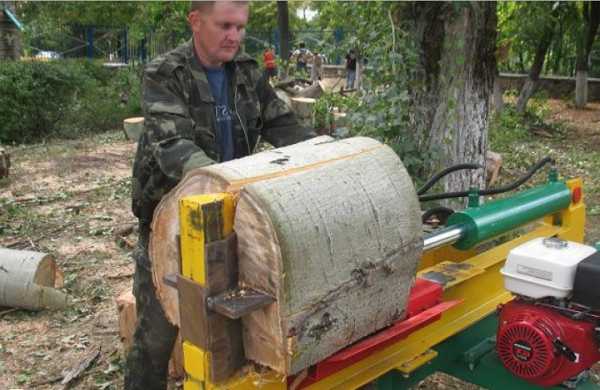

Еще одним видом механического колуна является гидравлический дровокол. Его принцип работы основан на использовании энергии сжатой жидкости. В этом случае давление передается рабочему поршню через жидкость. Он, в свою очередь, оказывает давление на бревна.

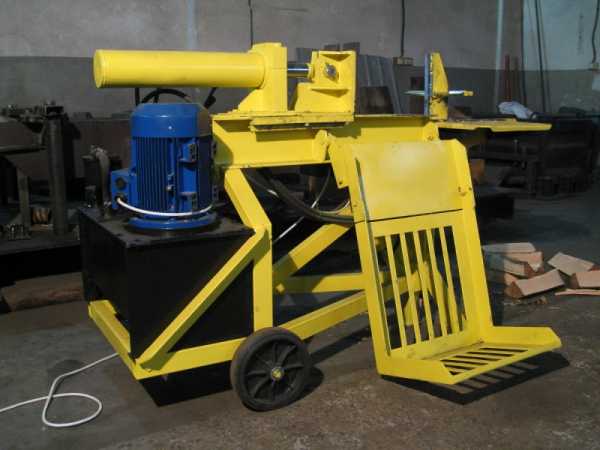

Гидравлический колун в действии

При изготовлении такого колуна своими руками важно обратить внимание на станину. Она должна быть сделана из стального швеллера с толстыми стенками. По ней будет осуществляться ход поршня с режущим элементом. Применение такого механизма позволяет за один ход получить расколотые бревна на несколько частей. Важно при таком способе кола обзавестись дополнительными направляющими.

При выборе гидравлического колуна для дров важно обращать внимание на максимальную длину обрабатываемого полена (она должна быть до 63 см) и усилие давления (до 9 т). При таких параметрах устройство с легкостью за 2 секунды раскалывает полено в 40 см диаметром.

Винтовая передача

Еще один тип устройства, который использует передачу винт-гайка. Принципом работы такого приспособления является преобразование вращательного движения винта в поступательное движение гайки. Устройства даже небольшого размера дают возможность при минимальном физическом усилии раскалывать поленья на несколько частей.

Винтовой дровокол

Винтовой дровокол может быть нескольких типов:

  • бытовые – чаще всего встречаются в частных домах; могут быть мобильными, если каркас снабжен осью с парой колес;
  • промышленные – это целые комплексы, которые используются на пилораме и требуют профессионализма в обращении.

По типу установленного привода винтовые устройства делятся на:

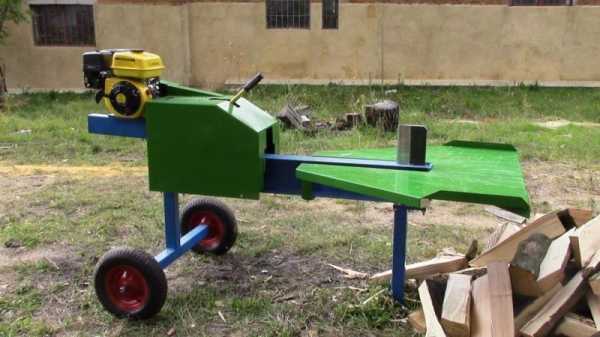

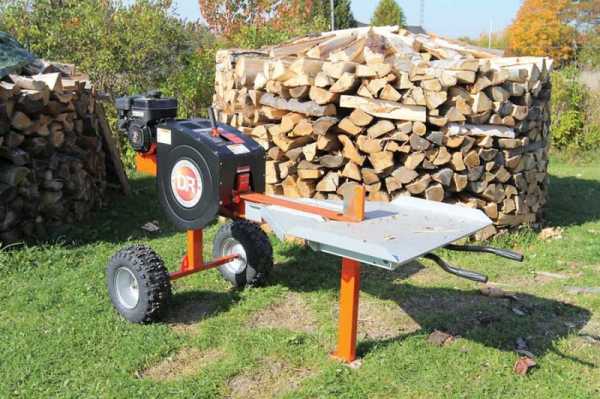

Электровинтовой колунБензиновый колун

Электродровокол способен работать от двух типов сетей: одно­- и трехфазной. Так как провести на участок три фазы – достаточно дорогостоящее мероприятие, большинство потребителей выбирает модели на одну фазу.

По типу резьбы винтовой дровокол может быть:

  • с метрической резьбой – имеет меньшую надежность, так как данный тип резьбы быстрее истирается, есть риск соскакивания полена;
  • с упорной резьбой – благодаря достаточной форме и остроте она хорошо врезается в дерево, является более долговечной.
Колун и топор своими руками

Цены на колуны для дров зависят от их типа. И, естественно, с приводами устройства дороже. Тип двигателя также влияет на стоимость. В среднем колун с двигателем внутреннего сгорания дороже электрического на 15%.

Выбор

Самыми важными нюансами при выборе удобного колуна являются:

  1. Материал ножа. Данная деталь должна изготавливаться из закаленной стали. Такой элемент прослужит очень долго.
  2. Безопасность. Качественное оборудование должно быть оснащено двухрычажной системой, которая будет осуществлять блокировку. Это минимизирует риски травмирования при использовании колуна. Работник удерживает рычаги руками, отпуская один из них, устройство останавливается.
  3. Упор. Самыми удобными агрегатами будут те колуны, в которых установлен регулированный по высоте упор. При изготовлении приспособления своими руками на эту деталь также важно обращать внимание. При такой настройке расколка дров будет происходить с минимальными нагрузками для человека, а значит, с большей производительностью.
  4. Удобство. Если колун изготавливается своими руками, работник имеет возможность подогнать все параметры под личный комфорт. Если же оборудование приобретается, стоит обращать внимание на возможность его передвижения и удобство использования.

В заключение остается добавить, что своими руками проще всего сделать устройство для колки дров, используя слегка заостренный стальной клин и деревянную ручку. Но если предстоит значительный объем, например, заготовка на зиму, тогда своими руками либо приобретать устройство для колки дров нужно в полном комплекте и желательно с приводом.

Тестирование колуна в условиях российской зимы

opechi.com

120 фото оптимальных размеров и материалов особого топора

Каждый обладатель дома, отапливаемого печью, камином или же владелец бани знает, что периодически приходится трудиться над колкой дров. Естественно возникает желание ускорить эту работу и сделать ее проще и комфортнее. Для этого придуман специальный инструмент – колун для дров. Он существенно сокращает затрату времени на подготовку поленьев для растопки и не перетрудиться физически.

Краткое содержимое статьи:

Как правильно выбрать инструмент

Перед приобретением топора колуна важно не ошибиться с выбором. Далее рассмотрим несколько важных факторов, которые помогут определиться с наиболее подходящими лично для вас параметрами:

Не переоцените свои физические возможности, правильный колун не должен быть слишком тяжелым, так как потребуется выполнить множество махов во время работы. Но и слишком миниатюрный инструмент не даст нужного эффекта, такие модели способны раскалывать только мелкие чурки. Продумайте, какие поленья собираетесь им рубить и подбирайте габариты и вес топора на основе этого.

Исполнение ручки дровокола. Наиболее подходящий материал – это древесина вяза или же клена. Если таковых нет, подойдет березовая ручка. Сорт дерева влияет на сроки эксплуатации колуна, износостойкость.

Сейчас на рынке присутствуют колуны с металлической или пластиковой рукоятью, прибывшие из-за границы. Однако практика показала, что они гораздо меньше подходят для наших условий и просто вязнут в крупных поленьях. Также важна длина ручки, т.к. излишне короткая или неоправданно длинная будет просто неудобна.


Если приходится систематически заниматься дровами, лучше иметь несколько топоров для разных размеров поленьев. Более крупный и поменьше.

Теперь рассмотрим разновидности дровоколов по технике действия.

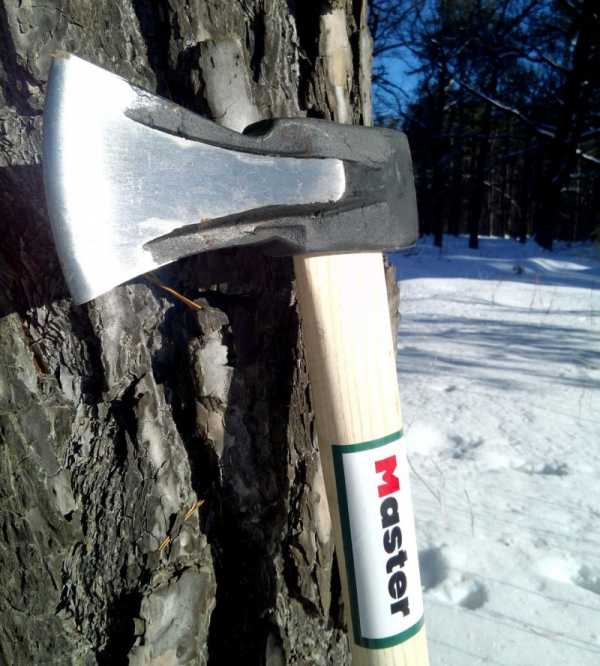

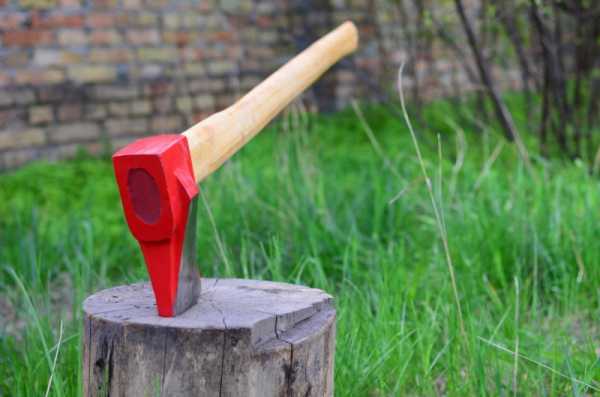

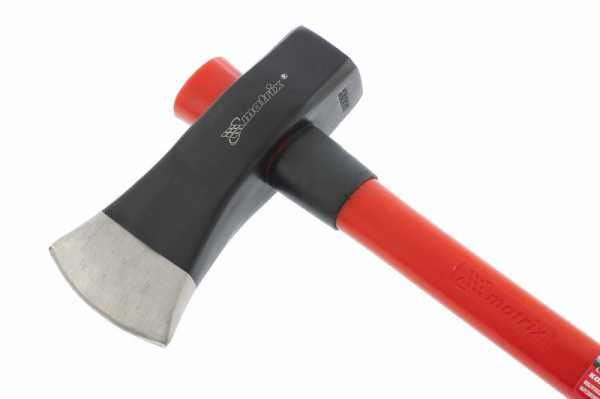

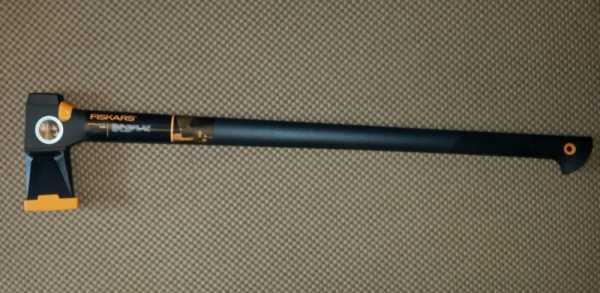

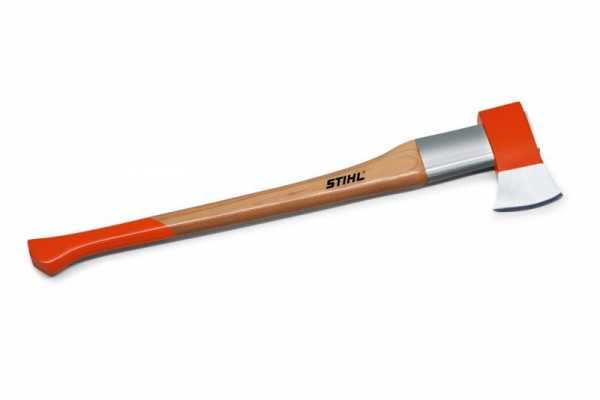

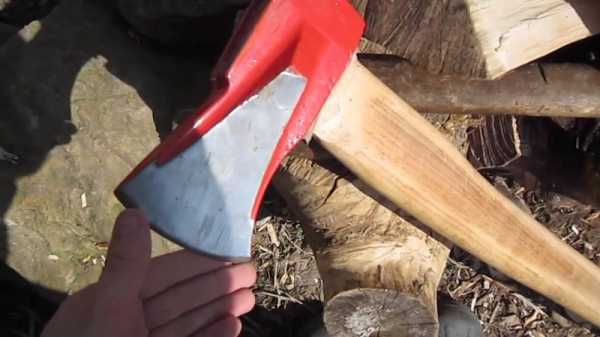

Ручной колун

Если посмотреть на фото колуна, то его не сразу можно отличить от обычного плотницкого топора. Работа этими инструментами отличается в корне, поэтому их принято разделять.

Если стандартный топор нужен для черновой обработки полена в виде заготовки, колун же требуется именно для разделения крупных кусков дерева на более мелкие. Различаются они обычно по длине рукояти, т.к. плотницкий инструмент имеет более короткую ручку, это удобнее для мелкой работы.

Колун продуман так, чтобы максимально увеличивать силу удара по дереву. Для этого же специально удлиняется топорище колунов и делается другая заточка. Колун специально изготавливается более тупым, для того чтобы раскалывать древесину, а не вонзаться в нее.


Колун механический

Сейчас выпускаются механические колуны оснащенные пружинным механизмом. Привод ручной, но пружина забирает на себя часть нагрузки, что сильно упрощает процесс колки дров.

В сети можно встретить фото самодельных колунов, которые мастера изготавливают своими руками. Это вполне возможно, если хочется не только наладить работу без серьезных усилий, но и сэкономить. Действие устройства заключается в том, что человек замахивается, целясь в полено, оно раскалывается, а механизм возвращается в исходное положение.

Если возникает вопрос, как сделать колун самому, то это не так сложно. Понадобится чертеж и общее понимание принципа действия. Нужно будет собрать конструкцию наподобие штатива из железного уголка или швеллера. К нему присоединяются элементы – распорки, для дополнительной устойчивости.

Определяется уровень, на котором оптимально будет разместить движущуюся балку либо монорельс, к которому с одной стороны будет прикреплен сам дровокол примерно 35 килограммов веса. Под ними как противовес крепится пружинный механизм, обеспечивающий движения типа махов вверх и вниз. Нелишним станет оснащение механизма колесиками, для облегчения его перемещения.


Совсем оптимизировать процесс можно, применяя такой колун с установленным электроприводом. Основным элементов будет являться конус, который, вращаясь, входит в чурку, а его физическая форма способствует разрыву волокон древесины и полено раскалывается. Это осуществляется без применения силы.

Для того чтобы делать такие колуны своими руками, потребуется выточить коническую деталь при помощи токарного станка. В действие устройство приводится при помощи давления, проходящего через жидкость, активизируется поршень, дающий усилие, направленное на полено, которое подается вертикально. Применение нескольких лезвий обеспечит разделение древесины за один подход.

Так как колун – это рабочий инструмент, не важно, приобретен ли дорогостоящий вариант или вы сделали его самостоятельно. Главное, чтобы он действительно упрощал труд и экономил время для более приятных моментов.

Фото колунов


Также рекомендуем посетить:

zdesinstrument.ru

Колуны для дров своими руками: виды, фото, видео

Каждый, кто живет в частном доме с печным отоплением, у кого есть дача с баней или камином, знают, насколько это трудный процесс – колка дров. Потому многие задумываются о способах облегчения такой работы. В качестве неплохого варианта можно рассмотреть использование колуна вместо топора. Этот инструмент помогает осуществлять процесс раскалывания дров намного быстрее и с наименьшими физическими затратами.

Несколько советов, как правильно подобрать колун

При покупке дровокола для работы ориентируйтесь на следующие важные моменты:

  1. Подбирайте ручной инструмент исходя из своей физической формы. Масса дровокола должна соответствовать весу человека, который будет им работать, так как во время колки древесины выполняется не 20 махов, а все 100 и даже больше. Обычно приспособление для раскалывания дров продается массой 2-5 кг.
  2. Соотношение размеров инструмента и поленьев. Легким прибором получится расколоть только маленькие чурочки, большую же колоду разрубить им не удастся. Отсюда вывод: выбор дровокола зависит и от параметров поленьев, которые следует расколоть. Большой тяжелый инструмент подходит для массивной колоды, легкий – для маленьких чурок.
  3. Материал для ручки дровокола. Лучшим вариантом для инструмента станет вязкая древесина, например, клен или вяз. За неимением этих видов подойдет и береза. От породы древесины зависят срок эксплуатации ручки колуна, а также ее устойчивость к нагрузкам. Сильные, частые, неточные удары быстро приводят в негодность топорище из мягкого материала.
  4. Правильно подобранная длина инструмента способствует лучшей работе. Слишком длинная или короткая ручка неудобна для раскалывания дров.
  5. Желательно иметь несколько инструментов для колки. При этом один из них должен быть классическим клиновидным устройством, второй же – мощным топором на длинной рукоятке. Первый прибор удобен для работы со свежесрубленной или сырой древесиной. Сухие же чурбаки легко разбиваются на части вторым мощным инструментом. Нередко во время рубки породы древесины ведут себя по-разному. У рачительного хозяина, имеющего в хозяйстве два подобных приспособления, всегда есть шанс расколоть любую чурку.

В настоящее время рынок инструментов наводнили приборы для раскалывания дров, изготовленные зарубежными компаниями. Они чем-то напоминают обыкновенный топор, но при этом обладают длинной пластмассовой или стальной рукояткой. Стоят эти псевдоколуны недешево, но вот польза от них сомнительная. Многие, кто приобрел такой импортный инструмент для рубки дров, разочаровались в нем: при раскалывании сырой чурки диаметром больше 20 см он просто вязнет внутри дерева.

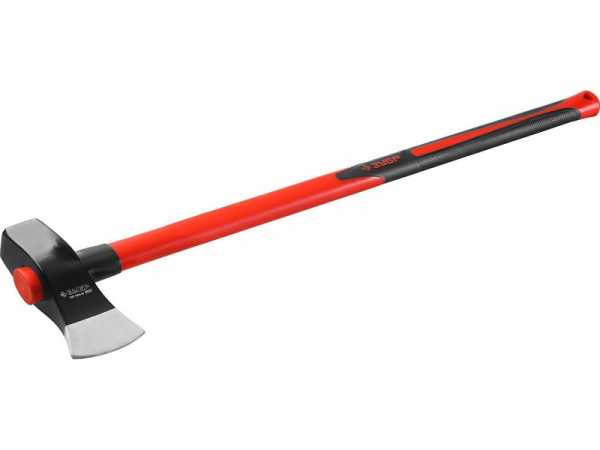

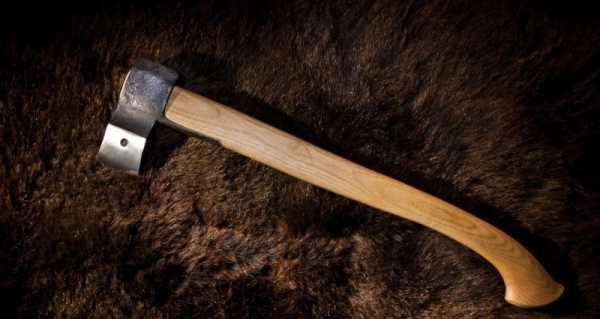

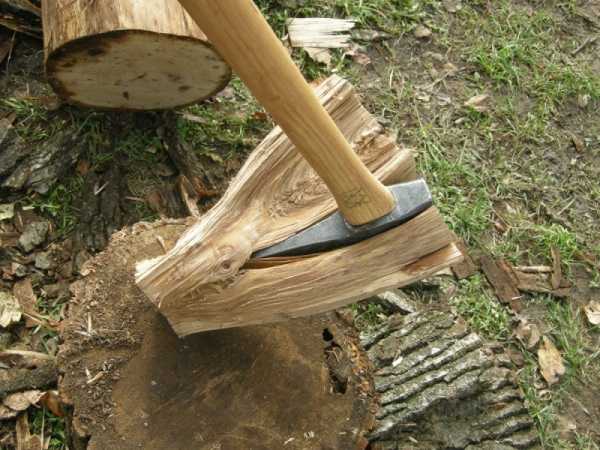

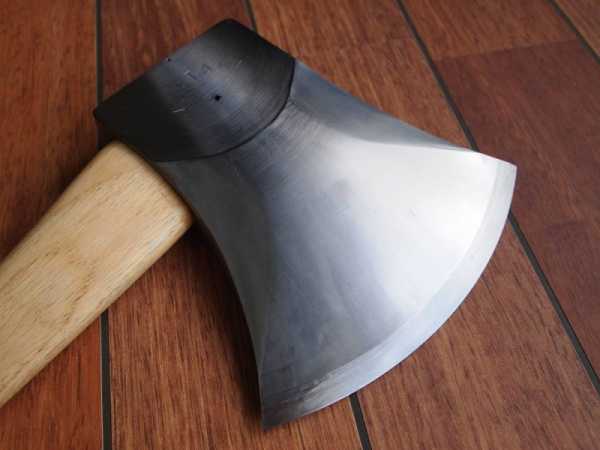

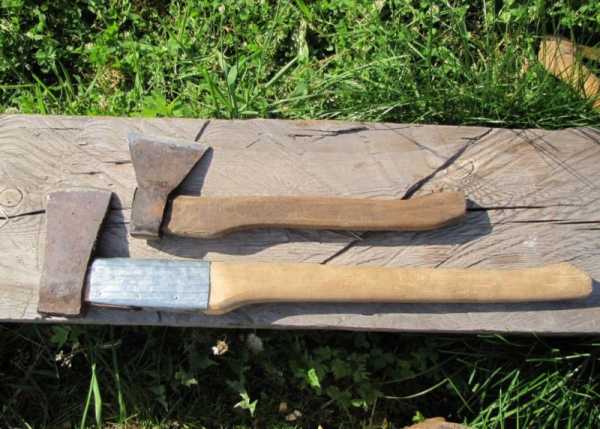

Колун ручной: его отличия от топора

Зачастую дровокол путают с плотницким топором, не находя разницы между ними. На самом деле, работа колуном по своим характеристикам во многом отличается от принципа действия рубящего орудия:

  1. Плотницкий топор используется для обработки заготовок из древесины в черновом варианте для получения общей формы изделия. Колун считается инструментом дровосека и в сфере деревообработки применяется исключительно для того, чтобы разделять короткие обрезки бревна, получая продольные части для дальнейшей переработки. Примером может послужить приготовление баклуш – обрубков древесины, из которых создаются деревянные ложки.
  2. Длина ручки топора должна быть небольшой. Это обусловлено тем, что таким инструментом выполняют ювелирную работу. При нанесении удара колуном нужно прикладывать значительную физическую силу так, чтобы он получился максимальным. Особенно это касается рубки древесины твердых пород, поленьев с большим диаметром. Для таких целей топорище инструмента удлиняют.
  3. Основное различие между колуном для дров и рубящим орудием – угол схождения рабочих граней. Самодельный ручной дровокол изготавливается более тупым, что позволяет инструменту разрывать полено, а не вонзаться в него. У колуна для дров угол заточки превосходит соответствующую величину топора. Эту разницу определяют основные рабочие моменты инструментов. Так, рубящим орудием древесина тешется подобно рубанку, при этом с детали постепенно снимаются слои в виде тонких стружек. Заточка топора должна быть выполнена таким образом, чтобы мастер мог тщательно подготовить изделие.

Работа дровокола основывается на раздвигании древесных волокон, разрушении связей между ними, поэтому он обладает большим углом схождения граней.

Бывают и такие умельцы, которые пытаются рубить дрова топором. У них это получается, но только при работе с небольшими поленьями. Толстые и массивные колоды не удастся расколоть топором: его лезвие просто увязнет в дереве. Для его высвобождения потребуется приложение значительных усилий.

Механический колун

Многие производственные процессы в различных отраслях механизированы. Это явление не обошло стороной и такие виды работы, как рубка и раскалывание дров. Появились специальные механические дровоколы с ручным приводом.

Принцип действия подобного приспособления основывается на использовании в качестве основного рабочего инструмента мощного колуна, что позволяет облегчить процесс рубки дров. Чтобы снизить нагрузку на кольщика поленьев, прибор оснащается пружинным механизмом, который компенсирует, то есть забирает на себя, часть ударного действия, а также тяжесть самого инструмента, облегчая управление им.

В России умельцы научились создавать механический колун своими руками, по характеристикам ничуть не уступающий заводским аналогам.

Одним из плюсов такого механизма является возможность выполнения настроек за счет регулирования пружины, ее положения, изменения расстояния между ней и клином. Это позволяет с легкостью раскалывать поленья разной длины.

Суть рабочего процесса механического дровокола заключается в следующем. На твердом устойчивом основании устанавливается полено. Человек замахивается и с незначительным усилием опускает колун на чурку. Клин расщепляет ее на части, после чего в действие вступает пружина, и механизм возвращается на исходную позицию. В таком инструменте основная работа выполняется силой тяжести самого колуна и силой упругости стали.

Механический дровокол уменьшает нагрузку на работника, тем самым увеличивая производительность его труда без дополнительного переутомления.

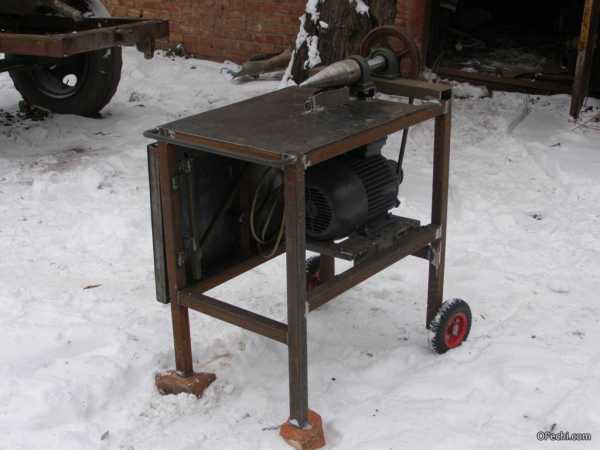

Колун механический с электрическим приводом

Еще одним вариантом механического приспособления для раскалывания дров является устройство на базе электродвигателя. При этом основным движением становится вращение рабочего органа. Он выполняется в виде конуса с заданным значением угла, при этом оснащенный глубокой винтовой нарезкой. Во время вращения винт с легкостью входит в древесину, где благодаря раздвигающему действию геометрического тела осуществляется процесс разрыва волокон.

Электроколун состоит из следующих частей: электродвигатель, рабочий вал, на концах которого имеются шпоночные пазы для установки шкива ременной передачи, и рубящий наконечник.

Вал фиксируется на станине с помощью двух креплений на основе подшипников. Можно также установить рабочий конус на вал электродвигателя.

Если электроэнергия отсутствует, для механического приспособления можно использовать другой источник вращения, например, двигатель внутреннего сгорания на любой передаче.

При конструировании самодельного механического колуна следует воспользоваться чертежом конического наконечника и выточить его на станке. Это под силу любому токарю.

Запрещается подача чурбаков боковым способом! Важно, чтобы обрезки бревна направлялись на вращающийся конус строго в вертикальном положении. В противном случае неизбежна поломка инструмента.

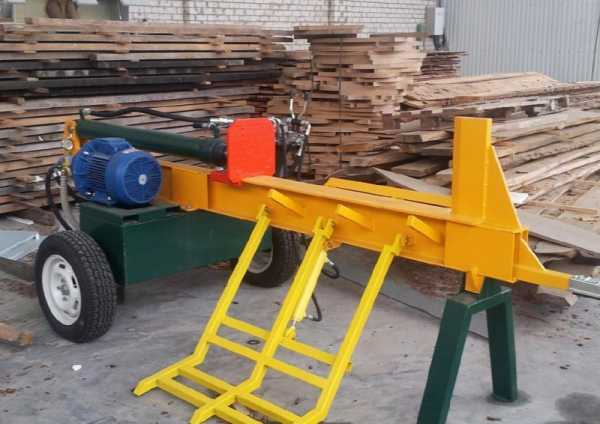

Гидравлический колун

Этот тип дровокола предполагает использование энергии сжатой жидкости. В основе лежит принцип работы, характерный для гидравлического пресса. В чем он состоит? Нагнетается давление, которое через жидкость поступает на поршень, который в свою очередь оказывает воздействие на чурбан.

Неотъемлемой частью гидравлического дровокола является станина. Для ее изготовления берется швеллер из стали с толстыми стенками. По неподвижному основанию будет двигаться поршень с установленным на нем режущим элементом, который делается многолезвийным, что обеспечивает рубку чурки на части за один прием.

Единственная трудность при использовании такого приспособления состоит в том, что потребуется обеспечение прямолинейного движения чурки вдоль станины. Это решается за счет установки дополнительных элементов – направляющих.

Колун винтовой

Такой вид механического дровокола основывается на принципе передачи винтовой либо винт-гайка, суть которой заключается в следующем: вращательное движение детали с наружной резьбой (винта) преобразуется в поступательное движение другого элемента с внутренней резьбой такого же диаметра – гайки.

Этот процесс отличается плавностью протекания, возможностью перемещения металлической детали с отверстием, расположенным в центре, в обе стороны при изменении направления вращения.

Даже небольшому винтовому дровоколу, оснащенному электродвигателем, под силу создавать достаточное воздействие для рубки чурки на части. Облегчит работу установка приспособления на небольшом постаменте.

Похожие статьи:

pechnoedelo.com

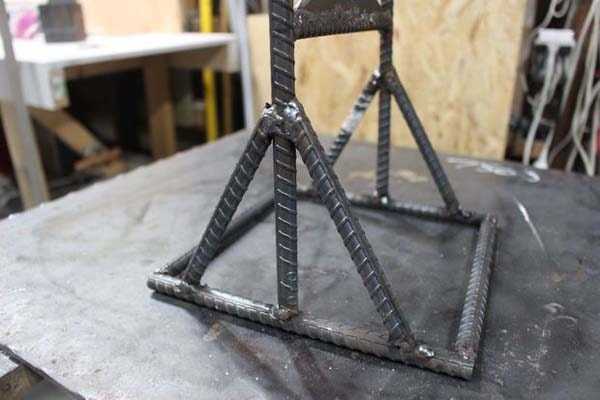

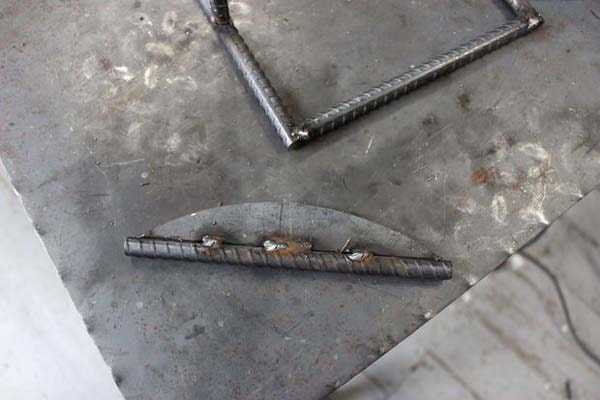

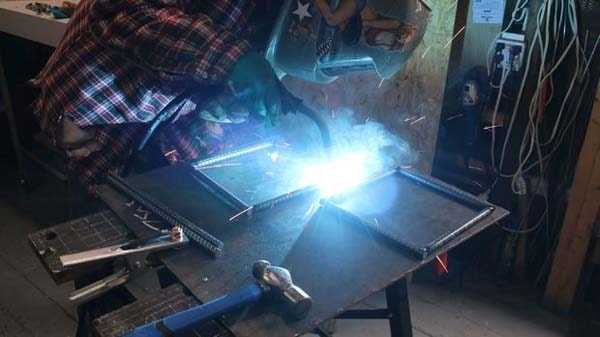

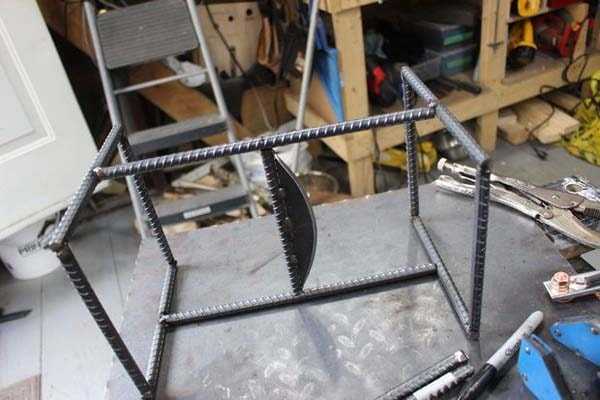

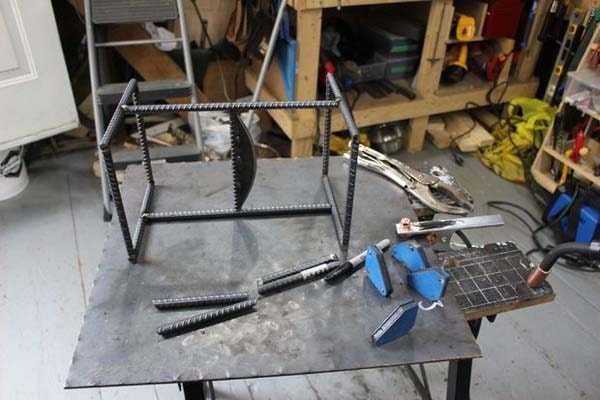

Колун для дров своими руками: 21 фото изготовления

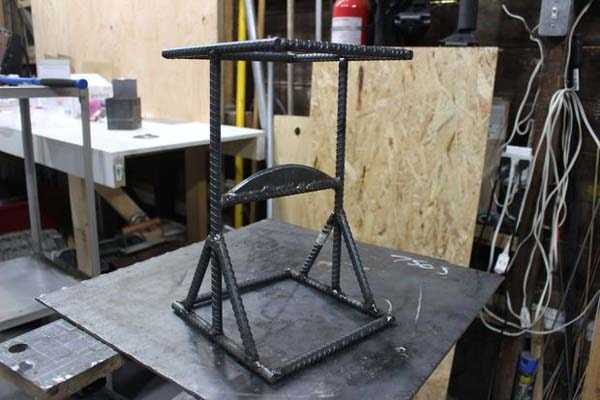

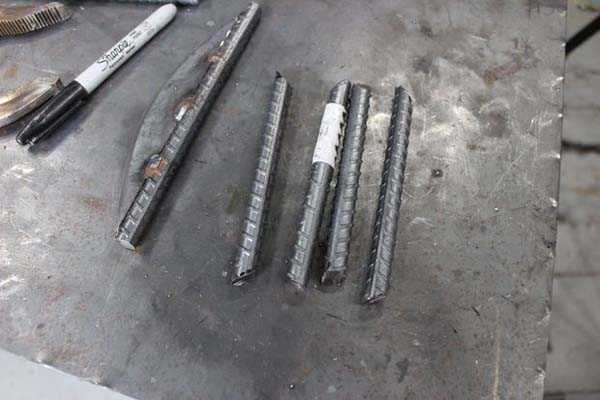

Самодельный колун для дров который можно сделать своими руками: 21 фото подробного пошагового изготовления колуна, также прилагается видео этой самоделки.

Колун — приспособление для раскалывания дров, с его помощью можно колоть крупные поленья на более мелкие дрова или щепки.

Если у вас есть дровяная печь, то это приспособление здорово облегчит процесс заготовки дров. Колоть дрова топором занятие утомительное, намного легче сделать простой дровокол, предлагаем Вашему вниманию подробный фото отчёт по изготовлению колуна своими руками.

Колун для дров готов, пользоваться им очень просто, поставьте на нож полено и ударьте сверху кувалдой, чурка тут же расколется, вот так легко, быстро можно наколоть дров для печки.

Предлагаю посмотреть видео, где показан самодельный колун в работе.
