Перекрытия по металлическим балкам: варианты, материалы, оборудование

Дата: 22 января 2018

Просмотров: 5136

Коментариев: 0

Для устройства прочных перекрытий в возводимых зданиях строители применяют проверенные методы, предусматривающие использование различных строительных материалов. Повышенный запас прочности обеспечивают профили, изготовленные из стального проката. Сооружаемые на их основе перекрытия по металлическим балкам обеспечивают надежность возводимых конструкций и длительный ресурс эксплуатации. Они превосходят конструкции на базе деревянных брусьев по эксплуатационным показателям и способны воспринимать значительные нагрузки. Рассмотрим их детально.

Конструктивные варианты перекрытия по металлическим балкам

На основе стального профиля можно сделать прочное перекрытие, используя различные варианты:

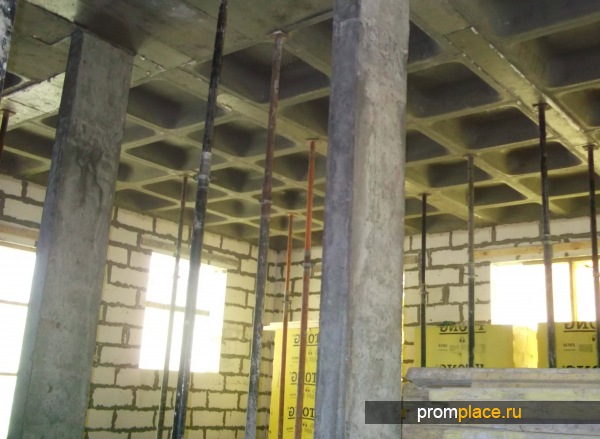

  • перекрытие монолитное по металлическим балкам. Формируется путем заливки бетона в опалубку, дополнительно усиливается арматурной решеткой. Это проверенный на практике вариант, отличающийся комплексом преимуществ. Главные плюсы, привлекающие застройщиков – повышенная прочность бесшовной поверхности и отсутствие неровностей;

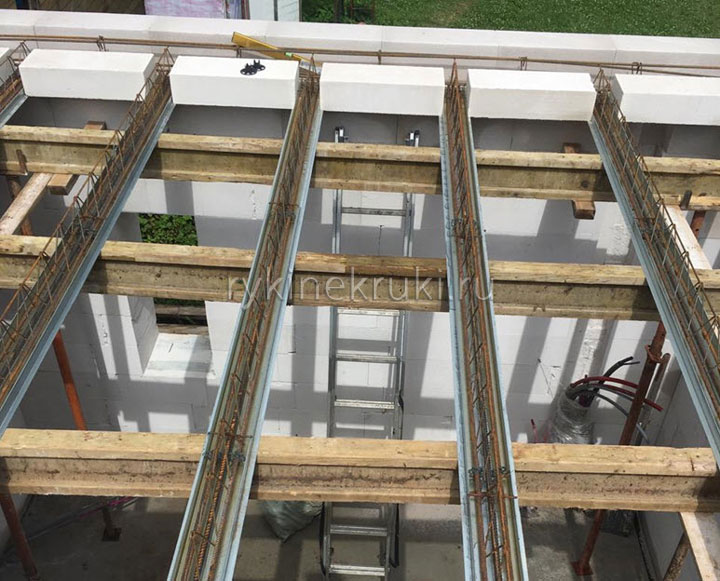

  • монолитно-сборную конструкцию. Для ее обустройства применяются блоки из ячеистого бетона, изготовленные на промышленных предприятиях. Они укладываются краями на поверхность стального профиля. Сооружается теплоизолированные опалубка, производится армирование и заливаются бетонным раствором стыковые участки;
  • составную конструкцию из различных материалов. Могут применяться стандартные панели, деревянные доски, плиты. Элементы основы устанавливаются на несущие стальные балки. Для обеспечения комфортных условий эксплуатации важно утеплить и звукоизолировать сформированную поверхность, а также заделать зазоры между элементами.

В зависимости от финансовых возможностей и наличия материалов, застройщики в равной мере используют указанные варианты.

К качеству и прочности перекрытий в здании любой конструкции предъявляются особенно жесткие требования

Применяемые материалы и оборудование

В качестве несущих балок используют различные виды металлического проката:

  • двутавр номер 16 или 20;
  • швеллер высотой до 20 см;
  • уголок, сваренный в силовой каркас.

Для формирования выбранного конструктивного варианта, помимо несущих элементов, потребуются следующие материалы:

  • бетонная смесь для формирования цельной основы;
  • стандартные блоки из ячеистого бетона для сборно-монолитного варианта;
  • строганные доски или готовые бетонные панели для составной конструкции.

Для усиления применяются арматурные прутки, диаметр которых соответствует результатам выполненных расчетов.

Сооружение опалубки потребует применения следующих стройматериалов:

  • деревянных щитов или влагостойкой фанеры толщиной 2 см и более;
  • полиэтиленовой пленки для гидроизоляции бетонного массива;
  • подпорок из металла или древесины, обеспечивающих устойчивость опалубки.

Для разных типов домов используют как перекрытия по металлическим балкам, так и по деревянным, а также железобетонным

Следует также подготовить оборудование:

  • бетоносмеситель, ускоряющий процесс приготовления рабочего состава;
  • сварочный аппарат, предназначенный для сварки арматурного каркаса.

Специальный инструмент для строительных мероприятий не требуется. Используется набор инструментов, имеющийся в арсенале каждого домашнего умельца.

Достоинства и недостатки перекрытия по металлическим балкам

Конструкция с несущими элементами из стального проката обладает рядом достоинств:

  • повышенной надежностью;
  • высоким запасом прочности;
  • длительным ресурсом эксплуатации;
  • увеличенной несущей способностью.

Применяя металлоконструкции из стального профиля можно перекрывать пролеты увеличенных размеров, правильно подобрав номер используемого проката.

[testimonial_view id=»19″]

Наряду с преимуществами, имеются и слабые стороны:

  • трудоемкость монтажных работ, связанная с повышенной массой металлоконструкций и необходимостью их транспортировки с помощью специальных устройств;
  • необходимость выполнения сложных инженерных расчетов, подтверждающих нагрузочную способность сооружаемых оснований на основе стальных профилей.

К недостаткам также относится подверженность металла воздействию коррозионных процессов, уменьшающих прочность конструкций. Однако с помощью специальных покрытий можно надежно защитить металл, и обеспечить долговечность металлоконструкций на протяжении всего периода эксплуатации здания.

Перекрытия по металлическим балкам очень прочны и надежны

Расчет перекрытия по металлическим балкам

Необходимо ответственно подходить к выполнению расчетов, приняв решение сделать пол или потолок на основе стальных профилей.

При этом необходимо учитывать комплекс факторов:

  • общий вес;
  • нагрузочную способность;
  • площадь формируемой поверхности;
  • расстояние между балками;
  • ширину пролета.

Выбор подходящего номера металлопроката, соответствующего высоте профиля, осуществляется с учетом воспринимаемой нагрузки.

Несущая способность составляет:

  • 0,075 т/м2 – для перекрытий чердачных помещений;
  • 0,150 т/м2 – для цокольной основы и межэтажных оснований.

С возрастанием ширины пролета увеличивается высота стальных балок:

  • прочность при шестиметровом пролете обеспечивает двутавр № 20 с высотой профиля 200 мм;
  • при уменьшенном до 4 м расстоянии между стенами можно использовать двутавр № 16 с высотой 160 мм.

Зная площадь монолитной поверхности, несложно рассчитать потребность в бетоне. Для этого следует умножить площадь на высоту бетонного массива. Имея чертеж арматурной решетки можно вычислить потребность в стальных прутках для усиления основы. Все расчеты производятся на основании предварительно разработанной проектной документации или рабочего эскиза.

Однако есть у них и недостаток – они подвержены коррозии

Перекрытие по двутавровым металлическим балкам – подготовительные работы

На подготовительном этапе выполните следующие мероприятия:

  1. Определитесь с материалом, который предполагается использовать для изготовления перекрытия помещения, а также изучите последовательность действий.
  2. Разработайте рабочий чертеж, предоставляющий полную информацию о конструктивных особенностях перекрытия и сортаментах применяемых материалов.
  3. Выполните расчеты, подтверждающие прочностные характеристики строительной конструкции и необходимый для длительной эксплуатации запас прочности.
  4. Рассчитайте потребность в строительных материалах, оцените объем расходов, а также подготовьте инструменты.

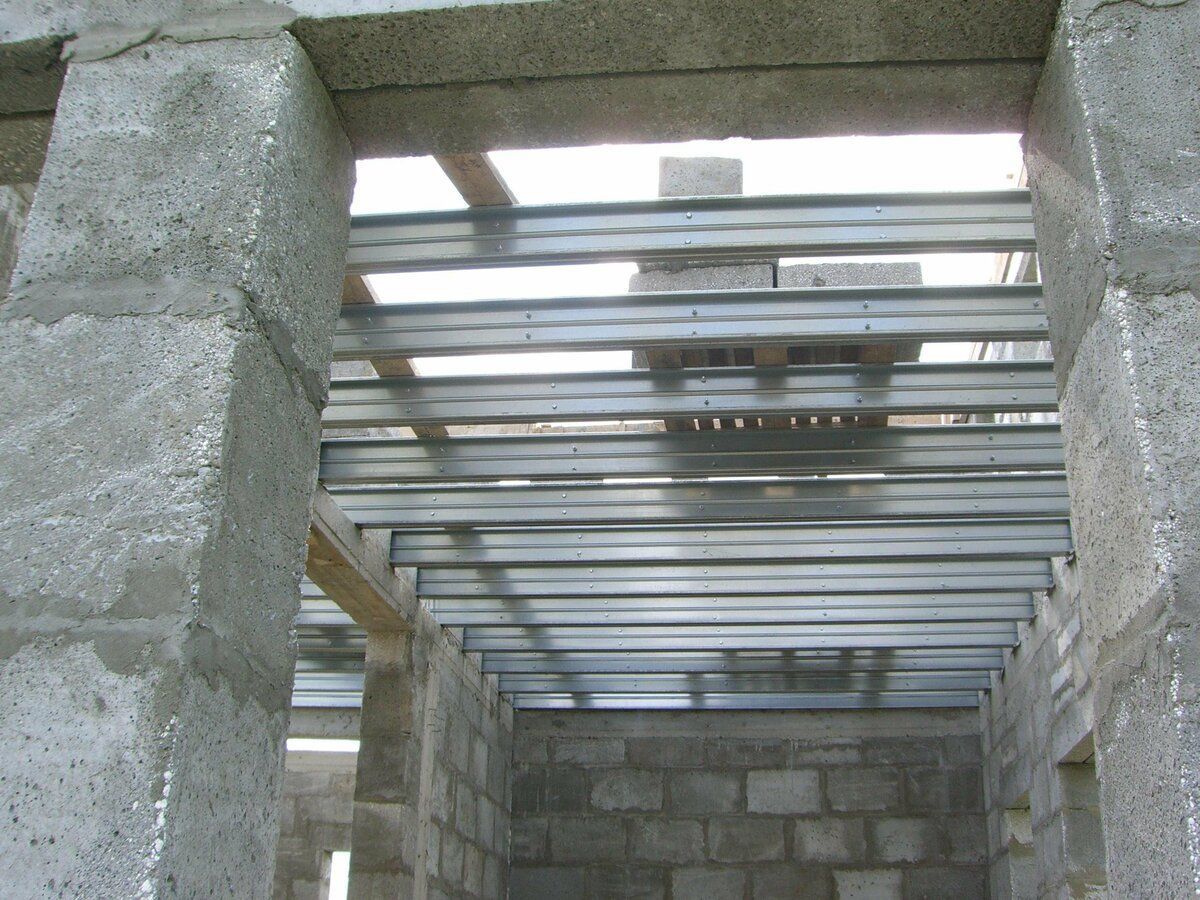

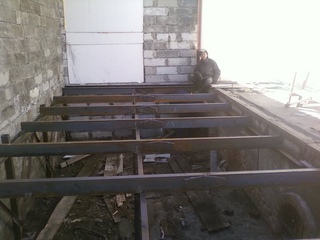

  5. Смонтируйте двутавровые балки, соблюдая интервал между опорными элементами, равный 1–2 м и проконтролируйте правильность установки с помощью уровня.

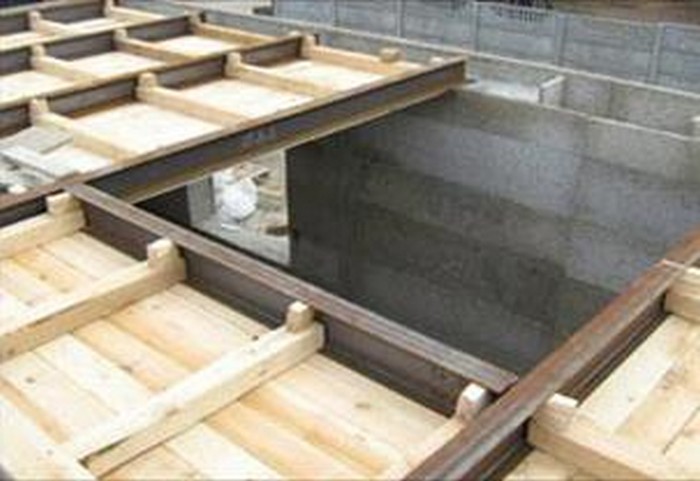

  6. Соберите по нижнему уровню двутавра щитовую разборную опалубку, используя ламинированную фанеру или строганные доски, обеспечьте отбортовку высотой 15–20 см.
  7. Закрепите деревянные брусья или стальные распорки для обеспечения неподвижности опалубочной конструкции, которая должна выдержать массу бетона.

При монтаже опор устанавливайте деревянные балки по одной штуке на каждый квадратный метр площади, а металлические элементы в 2 раза реже.

Применение стоек телескопического типа существенно облегчит работы по фиксации опалубочной конструкции. Закончив подготовительные мероприятия, приступайте к основной работе.

Правильный расчет перекрытия по металлическим балкам очень важен

Монтируем перекрытие монолитное по металлическим балкам

Застройщиков привлекает цельная конструкция, изготовленная из бетона, усиленного арматурной решеткой.

После установки металлических балок, сооружения опалубки и обеспечения ее устойчивости производите работы по формированию монолитной плиты из железобетона по следующему алгоритму:

  1. Проверьте отсутствие щелей в деревянной опалубке и, если необходимо, загерметизируйте их.
  2. Соберите арматурный каркас, применяя металлические прутки с размером сечения 10–12 мм.
  3. Уложите каркас в опалубку, обеспечив постоянный интервал до поверхности будущей бетонной плиты 4–5 см.
  4. Залейте бетонную смесь в опалубку и тщательно уплотните бетонный массив с помощью вибратора.
  5. Не подвергайте твердеющий раствор нагрузкам на протяжении 4 недель и затем демонтируйте опалубку.

Обратите внимание на размер опорной поверхности по периметру плиты, который должен составлять более 150 мм.

Подводим итоги

Перекрытие по двутавровым металлическим балкам обеспечивает повышенный запас прочности. Важно правильно выполнить расчет перекрытия по металлическим балкам и придерживаться технологических рекомендаций. Квалифицированный совет профессионалов поможет при выполнении работ.

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках — 12 лет, из них 8 лет — за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.

Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

Металлические перекрытия

Металлические перекрытия выполняют в здании две функции – ограждающую и несущую. Они разделяют здание на этажи, воспринимают нагрузку и передают ее на стены и дополнительные опоры. Они также повышают пространственную жесткость и устойчивость здания, связывая стены между собой. Перекрытия должны обладать достаточной жесткостью, звуко- и теплоизолирующими свойствами, быть прочными и огнестойкими. При этом важна также экономичность перекрытия, так как его стоимость может составлять до 22% от стоимости постройки. Экономия возможна за счет уменьшения толщины и веса перекрытия, не в ущерб несущей способности и жесткости.

Межэтажные перекрытия отделяют жилые помещения по высоте. Помимо прочности и жесткости, основные требования к межэтажным перекрытиям – звукоизоляционные свойства. Чердачные, подвальные и цокольные перекрытия отделяют жилые помещения от нежилых. Микроклимат в разделяемых помещениях сильно разнится, для этих перекрытий требуется надежная тепло- и пароизоляция.

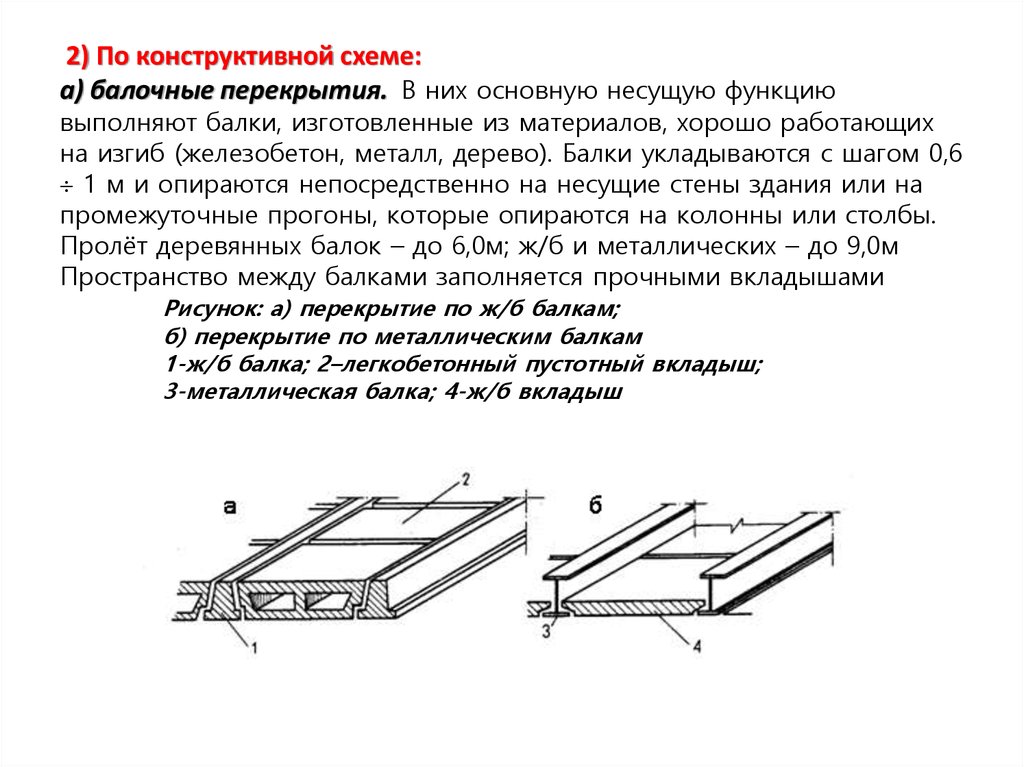

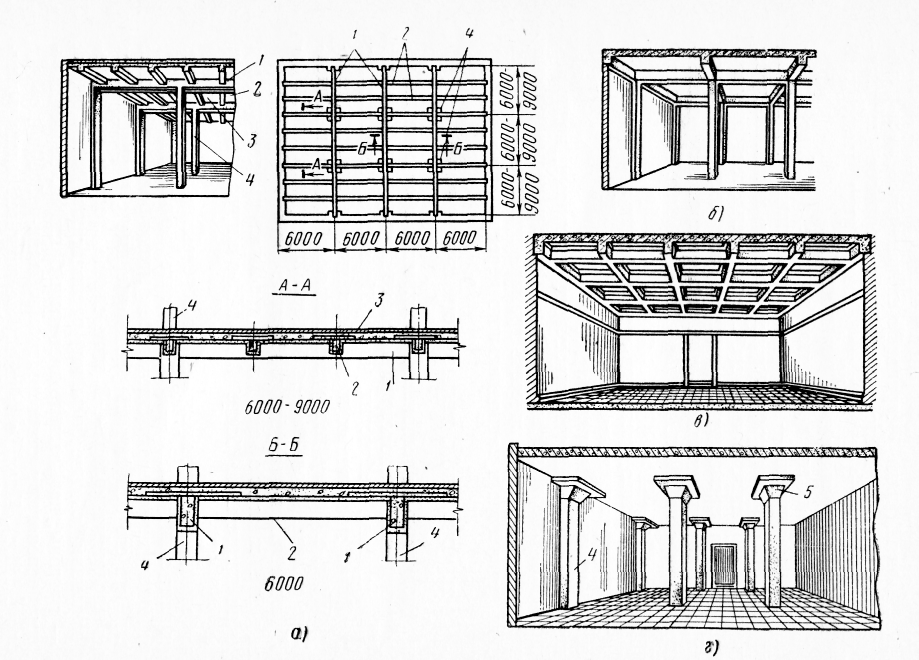

Перекрытия могут быть балочными и безбалочными. Балочные перекрытия устраивают по металлическим, деревянным и железобетонным балкам.

Перекрытия по деревянным балкам организовывают в малоэтажных каменных и деревянных строениях. Такие перекрытия удобны для индивидуальных застройщиков. В качестве несущих элементов используют балки из хвойных пород. При расчете деревянных балок следует учитывать вид перекрытия ( подвальное, междуэтажное, чердачное), пролет перекрытия, шаг балок, вид утеплителя, нагрузку на перекрытие.

Рекомендованы балки с прямоугольным сечением. Высота балки должна составлять 1/16,ширина – 1/3 расчетного пролета. При этом оптимальное соотношение высоты балки к ширине 1,4:1. Шаг деревянных балок 0,7 - 1 м. Черепные бруски крепят к боковым граням, по ним укладывают накат из отдельных досок или щитов. Для лучшей звукоизоляции и повышения пожарной безопасности поверх настила насыпают песок и укладывают слой утеплителя. Далее укладывают настил.

Самое уязвимое место деревянных балок – концы, заделанные в наружные стены. Оседающий на холодных стенках гнезд конденсат приводит к разрушению балки. Для предотвращения гниения концы балок обрабатывают специальными составами.

Недостатки деревянных перекрытий – горючесть и подверженность повреждению насекомыми.

Деревянные перекрытия проще в обработке, легче и дешевле, чем металлические и железобетонные перекрытия и обладают лучшими тепло-и звукоизоляционными характеристиками.

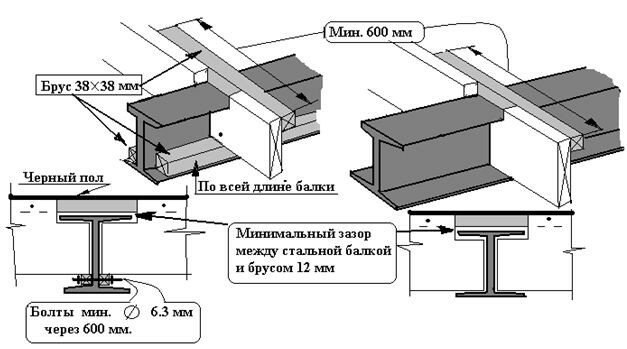

В многоэтажных зданиях устраивают перекрытия по металлическим балкам. Для организации перекрытий чаще всего применяют двутавровые балки. Помимо двутавров для несущих элементов перекрытия могут использоваться и другие виды проката – уголок или швеллер. Металлические сварные балки более надежны и долговечны, чем деревянные; при одинаковой несущей способности они отличаются меньшей строительной высотой и дают возможность перекрывать большие пролеты.

При изготовлении перекрытия по металлическим балкам главное – правильно выбрать номер сортового проката обладающего необходимой несущей способностью. В расчет балок перекрытия металлических включается собственный вес перекрытия, шаг балки, пролет и полезная нагрузка. Полезную нагрузку для чердачных перекрытий принимают за 75 кг/м?, межэтажных и цокольных - 150 кг/м?.

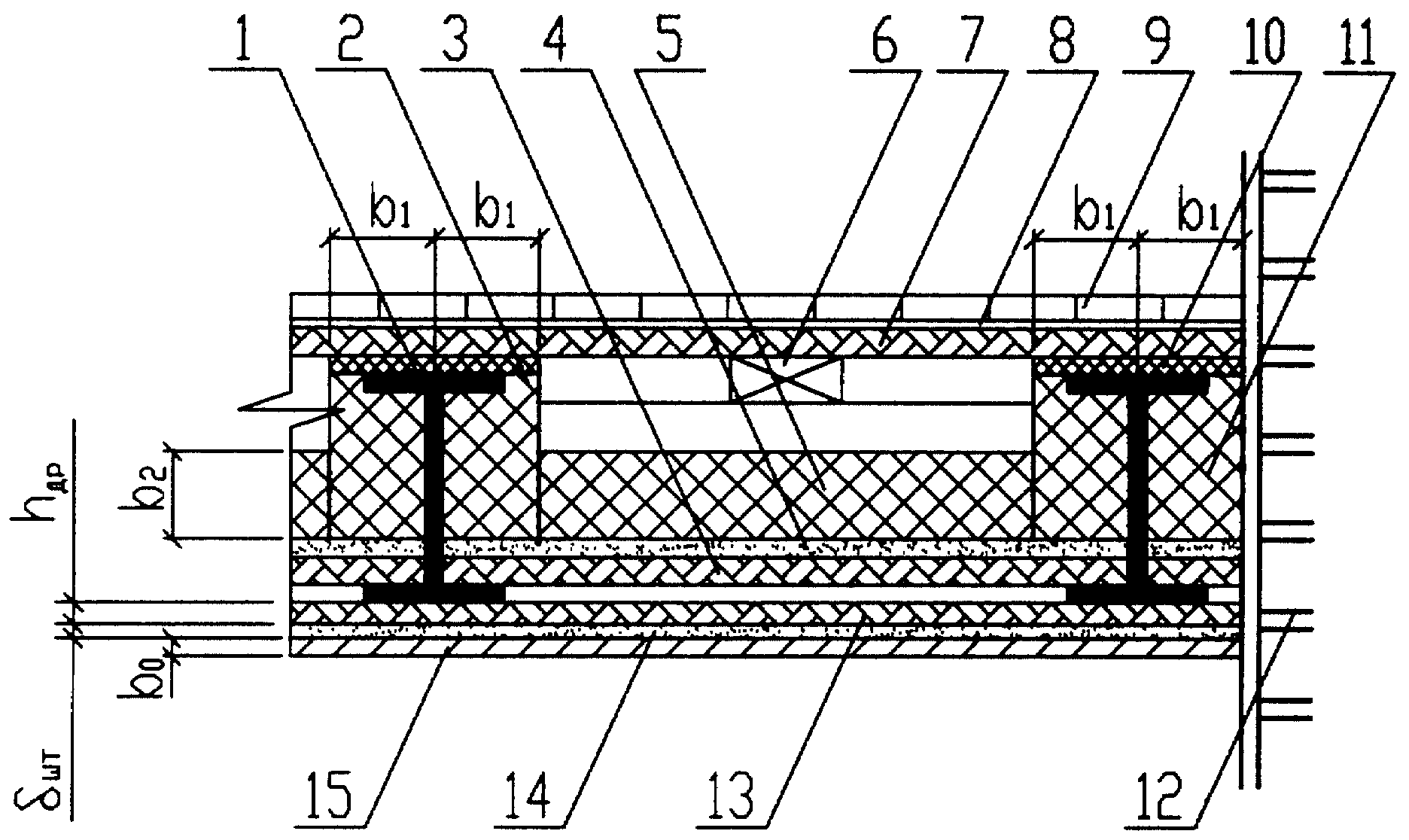

Проемы между балками заполняют вставками из легкого бетона или с использованием деревянных накатов а также облегченных железобетонных плит. Шаг металлических балок обычно составляет 1 м, но в некоторых случаях на основании расчета может быть увеличен до 1,2 м, если это позволяет более рационально использовать несущую способность.

Основные недостатки металлических балок – подверженность коррозии, и более низкие звуко- и теплоизоляционные свойства.

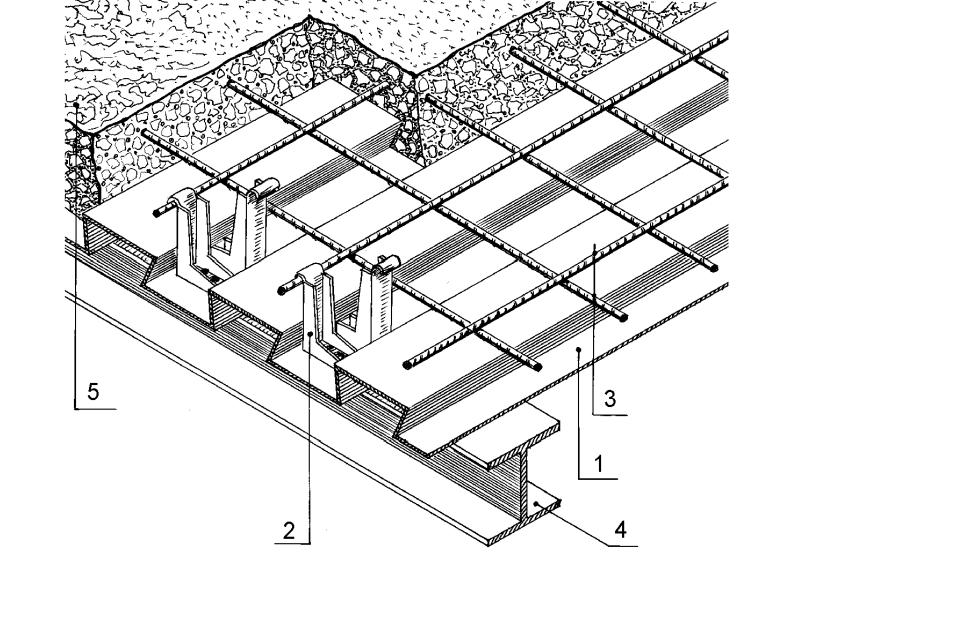

В современном строительстве для устройства металлических перекрытий используется также профнастил для перекрытий. Несущий профнастил весит значительно меньше, чем железобетонные плиты. Обустраивать такие перекрытия менее трудоемко, чем железобетонные и монолитные перекрытия по металлическим балкам. Профнастил для перекрытий усилен дополнительными ребрами жесткости и отличается высоким профилем. Маркируются такие листы буквой Н (несущие).

Металлические фермы перекрытий используют для очень больших пролетов, где требуется жесткость и легкость несущей конструкции.

Создание деревянных перекрытий: 5 актуальных вопросов

Среди множества конструктивных элементов частного дома перекрытие является одним из самых ответственных и сложных для проектирования, монтажа узлов. Именно тут неопытные строители допускают, пожалуй, наиболее опасные ошибки, именно по обустройству этой системы задаётся больше всего вопросов.

Балки деревянного перекрытия - брус 100х200 мм

1. Почему стоит выбрать дерево

В любом здании перекрытие представляет собой горизонтальную конструкцию, которая выступает основой для создания пола. Кроме того, будучи перевязанным с несущими стенами дома, оно обеспечивает строению поперечную стабильность, равномерно распределяя возможные нагрузки. Поэтому к надёжности этой конструкции предъявляются самые высокие требования.

Вне зависимости от того, какой материал используется при строительстве дома, в частном секторе наибольшее распространение получили как раз деревянные перекрытия. Их часто можно увидеть в различных каменных коттеджах, и вполне очевидно, что в деревянном строительстве (бревно, брус, каркасная и каркасно-щитовая технология) такому решению – альтернативы не существует. Тому есть множество объективных причин. Рассмотрим достоинства и недостатки перекрытий из древесины.

В частном малоэтажном строительстве перекрытия монтируются в нескольких вариантах:

  • Готовая железобетонная плита,
  • Монолитная железобетонная плита,
  • Готовые железобетонные балки,
  • Балки и фермы из металлопроката,
  • Перекрытие из пиломатериалов.

Лаги перекрытия из бруса

Лаги перекрытия из доски на глухарях

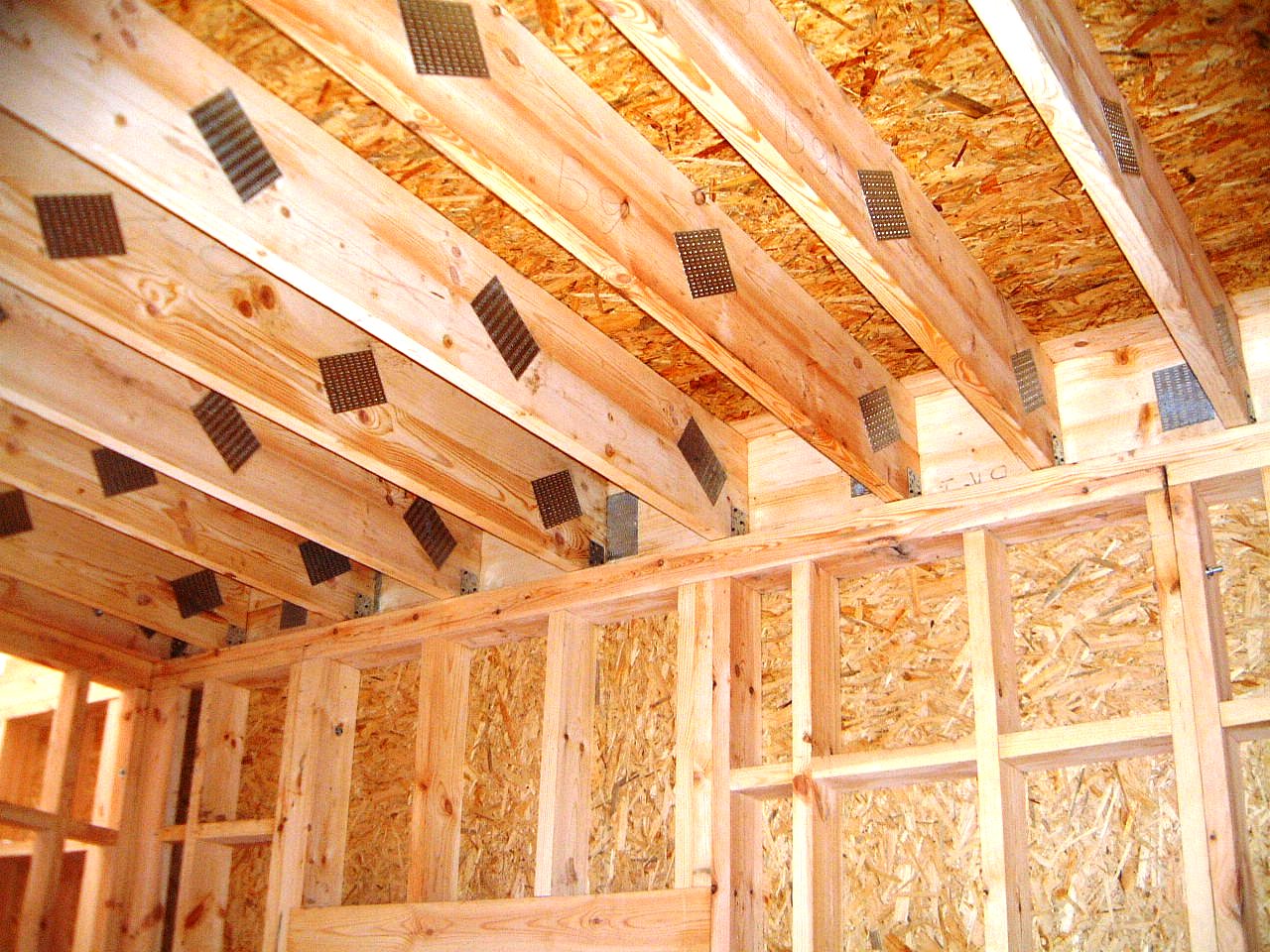

Балка из бруса на монтажных пластинах

Плюсы

Или почему деревянные перекрытия так популярны.

  • Небольшая масса. Применяя доску или брус, мы не перегружаем несущие стены и фундамент. Вес перекрытия в разы меньше, чем у бетонных или металлических конструкций. Обычно не требуется привлечение техники.
  • Минимальные сроки выполнения работ. Минимальная трудоёмкость среди всех вариантов.
  • Универсальность. Подходит для любых зданий, в любых условиях.
  • Возможность монтажа при минусовых и очень высоких температурах.
  • Отсутствие «мокрых» и грязных процессов.
  • Возможность получения любого уровня теплоизоляционных и звукоизоляционных характеристик.
  • Возможность использования полостей для прокладки инженерных коммуникаций (электросеть, отопление, водоснабжение, канализация, слаботочка…).
  • Сравнительно невысокая цена сборного каркасного перекрытия из пиломатериалов, как по стоимости деталей/комплектующих, так и по оплате труда подрядчика.

Прокладка коммуникаций в полостях

Минусы

Минусы у деревянной перекрывающей системы из дерева довольно условны.

  • Сложность выбора сечения материалов и конструктивных решений для обеспечения расчётной несущей способности.
  • Необходимость выполнения дополнительных противопожарных мероприятий, а также обеспечения защиты от влаги и вредителей (антисептирование).
  • Необходимость покупки звукоизолирующих материалов.
  • Строгое соблюдение технологий во избежание строительных ошибок.

2. Какой материал использовать для сборки

Деревянное перекрытие – всегда состоит из балок. Вот только сделанными они могут быть из самых разных пиломатериалов:

  • Бревно оцилиндрованное до 30 см в диаметре.
  • Брус четырёхкантный.
  • Доска большого сечения (толщиной от 50 мм, шириной до 300 мм).
  • Несколько досок относительно небольшой толщины, скрученных пластями друг к другу.
  • Двутавровые балки, верхний и нижний пояс которых выполнен из обрезной строганной доски/бруска, а вертикальная стенка - из OSB-3, фанеры или профилированного металла (деревянно-металлическое изделие).
  • Замкнутые короба из листовых материалов (фанера, ОСП).
  • СИП-панель. По сути, это - отдельные секции, в которых балки уже обшиты и имеют внутри изолятор.

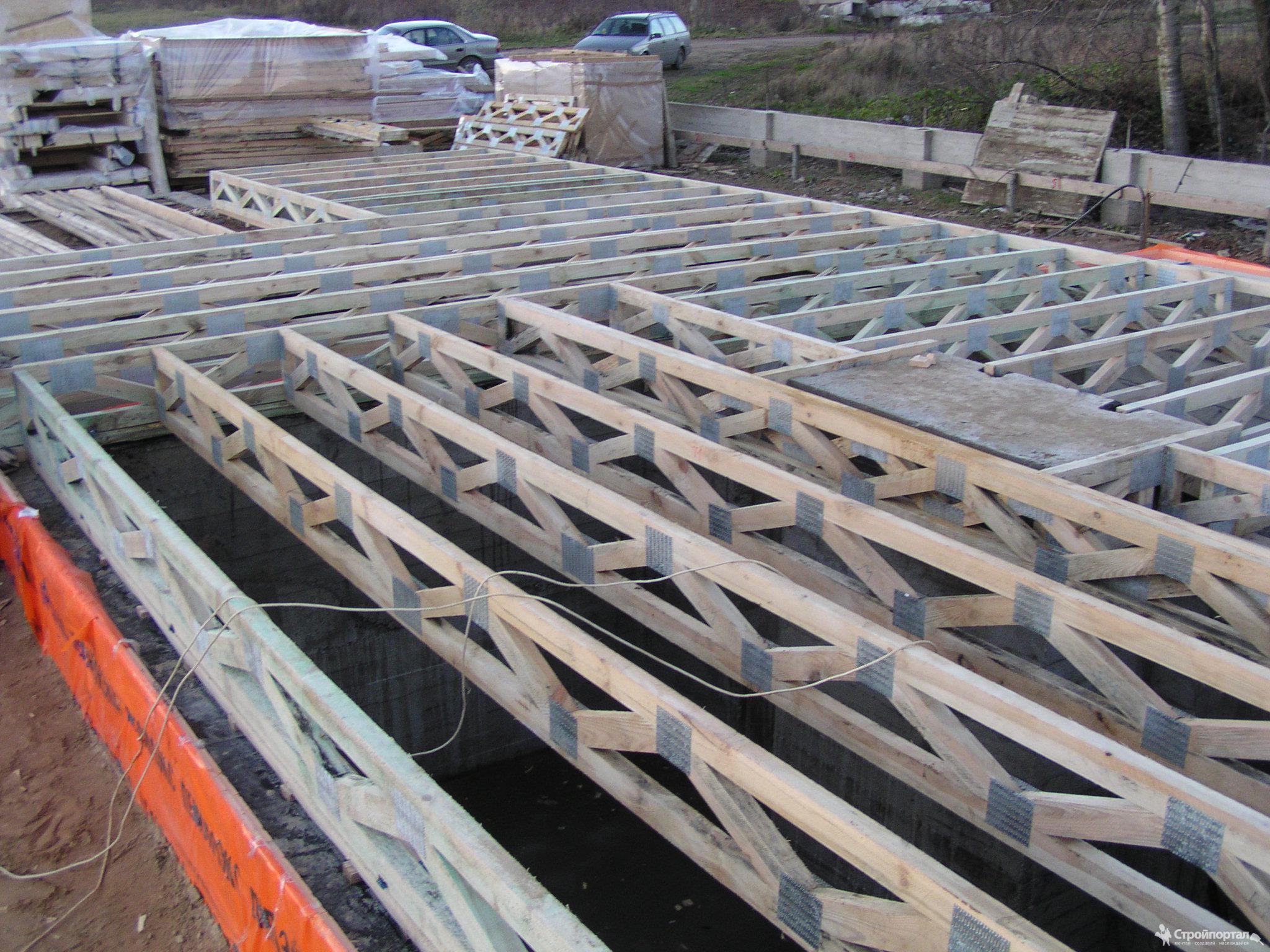

  • Различной конструкции фермы, позволяющие перекрывать большие пролёты.

Наиболее простыми для монтажа, а также наиболее дешёвыми и удобными для выполнения последующих операций считаются варианты, когда балки перекрытия выполнены из обрезных пиломатериалов.

Ввиду очень высоких требований, предъявляемых к несущим способностям, долговечности и геометрическим отклонениям, в качестве заготовок необходимо рассматривать пиломатериал первого сорта. Возможно применение изделий, относящихся ко второму сорту по ГОСТ, которые не имеют критичных геометрических отклонений, пороков и дефектов обработки, способных снижать прочностные характеристики и срок службы готовых деталей (сквозные сучки, свилеватоть, косослои, глубокие протяжённые трещины…).

В данных конструкциях исключено применение мёртвой древесины (сухостой, валежник, горельник) из-за недостаточной прочности и множественных поражений разрушающими древесину болезнями и насекомыми. Также большой ошибкой будет купить брус или доску «с воздухом», «с армянским размером», «ТУ» - ввиду заниженных сечений.

Это должен быть исключительно здоровый материал из зелёной ели или сосны, так как хвоя ввиду своей смолистости и строения массива намного лучше переносит изгибающие нагрузки и сдавливание, нежели большинство лиственных пород, причём имея относительно невысокую удельную массу.

В любом случае обрезной пиломатериал должен быть освобождён от остатков коры и лубовых волокон, обработан антисептиком и антипиреном. Лучше всего тут покажет себя сухая строганная пилопродукция, но материал естественной влажности (до 20 процентов) при нормальной обработке тоже активно (а главное – результативно) используют, тем более что цена обрезного бруса или доски такого типа заметно ниже.

Перекрытие из обрезной доски

Балки склеены из ОСБ по технологии СИП (SIP)

Перекрытие из обрезного бруса

3. Как выбрать размер балок и с каким шагом их расставить

Длина балки рассчитывается таким образом, чтобы она перекрывала имеющийся пролёт и имела «запас» для обеспечения опоры на несущие стены (о конкретных цифрах допустимых пролётов и захода в стену читайте ниже).

Для набора расчетной толщины и длины балки - можно использовать технологию сращивания

Как бы не была устроена балка - необходима гидроизоляция

Сечение доски/бруса определяется в зависимости от расчётных нагрузок, которые будут оказываться на перекрытие в процессе эксплуатации здания. Нагрузки эти разделяют на:

  • Постоянные.
  • Временные.

К временным нагрузкам в жилом доме относят вес людей и животных, которые могут передвигаться по перекрытию, перемещаемых объектов. К постоянным нагрузкам относят массу самих пиломатериалов конструкции (балки, лаги), заполнения перекрытия (утеплитель/шумозащита, изоляционные полотна), подшива (накат), черновых и чистовых настилов, финишного напольного покрытия, перегородок, а также встроенных коммуникаций, мебели, оборудования и предметов обихода...

Также не стоит упускать из виду возможность складирования предметов и материалов, например, при определении несущих способностей перекрытий нежилого холодного чердака, где могут храниться ненужные, редко используемые вещи.

В качестве отправной точки берётся сумма постоянных и временных нагрузок, и к ней обычно применяется коэффициент надёжности 1,3. Точные цифры (в том числе сечение пиломатериалов) должны определять специалисты согласно положениям СНиП 2. 01.07-85 «Нагрузки и воздействия», но практика показывает, что значения нагрузок в частных домах с деревянными балками получаются примерно идентичными:

  • Для межэтажных (в том числе под жилой мансардой) и цокольных перекрытий суммарная нагрузка составляет порядка 350 - 400 кг/м2, где доля собственного веса конструкции составляет около 100 килограмм.
  • Для перекрытия ненагружаемого чердака – около 130 - 150 кг/м2.
  • Для перекрытия нагружаемого нежилого чердака до 250 кг/м2.

Очевидно, что безусловная безопасность ставится во главу угла. Тут учтён хороший запас и рассматривается вариант не столько распределённых нагрузок на всё перекрытие (в таких количествах они практически нереальны), сколько возможность локальной нагрузки, способной привести к прогибам, вызвавшим в свою очередь:

  • физиологический дискомфорт жильцов,
  • разрушения узлов и материалов,
  • потерю конструкцией эстетических свойств.

К слову, определённые значения прогибов допускаются нормативными документами. Для жилых помещений они могут составлять не более 1/350 части от длины пролёта (то есть 10 мм на 3-х метрах или 20 мм на шести метрах), но при условии, что выше перечисленные ограничивающие требования не нарушены.

При выборе сечения пиломатериалов для создания балки обычно руководствуются соотношением ширины и толщины бруса или доски в пределах 1/1,5 – 1/4. Конкретные цифры будут зависеть, прежде всего, от: нагрузок и длины пролётов. При самостоятельном проектировании можно воспользоваться данными, полученными на основании расчётов при помощи онлайн-калькуляторов или общедоступных таблиц.

Оптимальное усреднённое сечение балок деревянного перекрытия, мм

Нагрузка, кг/м2Пролёт 3 мПролёт 3,5 мПролёт 4 мПролёт 4,5 мПролёт 5 мПролёт 5,5 мПролёт 6 м
15050Х15050Х15050Х200150Х150100Х200100Х200100Х220
20050Х15050Х20070Х18080Х200100Х200120Х220140Х220
25060Х15060Х18070Х200100Х200150Х200150Х220160х220
350100Х15070Х180100Х200150Х200150Х220160Х220200Х220

Как видим, чтобы увеличить несущие способности перекрытия – достаточно выбирать пиломатериал с большей шириной или большей толщиной. В том числе можно собирать балку из двух досок, но так, чтобы полученное изделие имело сечение не меньше расчётного. Нужно также отметить, что несущие свойства и стабильность деревянного перекрытия возрастают, если применять поверх балок лаги или различного рода черновые полы (листовые настилы из фанеры/ОСП или из обрезной доски).

Ещё одним способом улучшить силовые качества перекрытия из дерева – это уменьшить шаг расстановки балок. Инженеры в своих проектах частных домов определяют в разных условиях дистанцию между балками от 300 мм до полутора метров. В каркасном строительстве шаг балок ставят в зависимость от шага расстановки стоек, чтобы под балкой находилась стойка, а не просто прогон горизонтальной обвязки. Практика показывает, что наиболее целесообразными с точки зрения практичности и стоимости конструкции является шаг в 600 или 1000 мм, так как он лучше всего подходит для последующего монтажа утеплителей и шумоизоляции враспор (изоляционные материалы как раз имеют такой форм-фактор плит и рулонов). Такая дистанция также создаёт оптимальное расстояние между точками опоры для монтажа лаг пола, устанавливаемых перпендикулярно балок. Зависимость сечения от шага хорошо видно по цифрам таблицы.

Возможное сечение балок перекрытия при изменении шага (суммарная нагрузка на квадратный метр порядка 400 кг)

Шаг, ммПролёт 3 мПролёт 4 мПролёт 5 мПролёт 6 м
600100Х200100Х200150Х200200Х200
1000100Х225150Х200150Х225200Х225

4. Как правильно устанавливать и закреплять балки

С шагом мы определились – от 60 сантиметров до метра будет золотой серединой. Что касается пролётов, то лучше всего ограничиться 6-ю метрами, в идеале: четыре-пять метров. Поэтому проектировщик всегда старается «положить» балки вдоль меньшей стороны дома/помещения. Если пролёты слишком велики (более 6 метров), то прибегают к установке несущих стен или опорных колон с ригелями внутри дома. Такой подход позволяет применить пиломатериалы меньшего сечения и увеличить шаг расстановки, снижая тем самым массу перекрытия и его стоимость для заказчика при тех же (или лучших) несущих характеристиках. Как вариант, создаются фермы из более лёгкого пиломатериала с применением металлических перфорированных крепежей, например, гвоздевых пластин.

В любом случае балки выставляют строго горизонтально, параллельно друг другу, с выдержкой одинакового шага. На несущие стены и прогоны деревянная балка должна опираться не менее чем на 10 сантиметров. Как правило, используют 2/3 толщины наружной стены со стороны помещения (чтобы торец балки не выходил на улицу и оставался защищённым от промерзания). В деревянных стенах делают врубку, в каменных – оставляют проёмы во время кладки. В местах касания балок несущих конструкций необходимо уложить изолирующие материалы: демпферные упругие прокладки из резины/войлока, несколько слоёв рубероида в качестве гидроизоляции и т.п. Иногда применяют обжиг скрываемых впоследствии участков балки или их обмазку битумными мастиками/праймерами.

Опора бруса

Гвоздевая пластина

Демпферная лента

В последнее время всё активнее для создания перекрытия используются специальные перфорированные кронштейны «держатели/опоры бруса», которые позволяют монтировать балку встык со стеной. При помощи данного типа кронштейнов также собирают узлы с поперечными ригелями и усечёнными по длине балками (проём для лестничного марша, проход дымохода и прочее). Достоинства такого решения очевидны:

  • Получаемое Т-образное соединение очень надёжное.
  • Работа выполняется быстро (врубки делать не приходится, выставлять единую плоскость намного проще).
  • Мостиков холода по телу балок не образуется, ведь торец удаляется от улицы.
  • Есть возможность купить пиломатериал меньшей длины, так как не нужно заводить брус/доску внутрь стены.

В любом случае очень важно после подгонки пиломатериалов по размеру тщательно антисептировать торец балки.

5. Какие изоляционные прослойки нужно использовать внутри деревянных перекрытий

Чтобы ответить на этот вопрос, прежде всего, следует разделить перекрывающие конструкции (в круглогодично обитаемом доме) на три отдельных типа:

  • Цокольное перекрытие,
  • Межэтажное,
  • Чердачное.

В каждом конкретном случае набор пирога будет отличаться.

Межэтажные перекрытия в подавляющем большинстве случаев разделяют помещения, в которых температурный режим схожий или близкий по значению (если есть покомнатная/поэтажная/зонная регулировка отопительной системы). К таковым также стоит отнести чердачное перекрытие, которое отделяет жилую мансарду, так как это помещение отапливается, а утеплитель располагается внутри кровельного пирога. По этим причинам теплоизоляция тут не нужна, но очень актуальным становится вопрос борьбы с шумами, воздушными (голоса, музыка…) и ударными (шаги, перестановка мебели…). В качестве звукоизоляции в полости перекрытия укладываются акустические волокнистые материалы, созданные на основе минеральной ваты, а также под обшивки устилаются полотна звукоизоляционных мембран.

Конструктив для сухих помещений

Конструктив для влажных помещений

Цокольная конструкция предполагает, что под перекрытием находится грунт или подвал, погреб, цокольный этаж. Даже если внизу будет оборудовано эксплуатируемое помещение, то этот вид перекрытия нуждается в полноценном утеплении, свойственном ограждающим конструкциям конкретной климатической зоны и конкретного здания с его неповторимым тепловым балансом.  Согласно нормам, в среднем для Московской области толщина современного утеплителя с хорошими показателями теплопроводности будет составлять порядка 150-200 мм.

Аналогичные требования по теплоизоляции предъявляются к чердачному перекрытию, над которым нет отапливаемой мансарды, ведь именно он будет главным барьером на пути тепловых потерь через крышу здания. Кстати, ввиду большего перетока тепла через верхнюю часть дома, толщина утеплителя тут может потребоваться больше, чем в других местах, например, 200 мм вместо 150-ти или 250 мм вместо 200-от.

Применяют пенопласт, ЭППС, минеральную вату плотностью от 35 кг/м3 в плитах или нарезанную матами из рулона (подходит та, что допускается к использованию в ненагружаемых горизонтальных конструкциях). Укладывают теплоизоляцию между балками, как правило, несколькими слоями, с перевязкой стыков. Нагрузка от утеплителя передаётся на балку через черновой подшив (часто он крепится к балкам посредством черепных брусков).

Там, где в конструкциях работает ваттный утеплитель/звукоизолятор, его следует защитить от увлажнения. В цокольном перекрытии влага может в виде испарений подниматься от грунта или из подвала/погреба. В межэтажные перекрытия и чердачные может попадать водяной пар, который всегда насыщает воздух жилых помещений в процессе бытовой деятельности человека. В обоих случаях снизу под утеплителем нужно простелить строительную пароизоляционную плёнку, которой может выступать обычный или армированный полиэтилен. Но, если теплоизоляция выполняется с помощью экструзионного пенополистирола, не имеющего сколько-нибудь значимого уровня водопоглощения, то пароизоляция не понадобится.

Сверху утеплители и волокнистые звукоизолирующие материалы защищают водонепроницаемыми полотнами, в качестве которых могут выступать мембраны или неперфорированная гидроизоляция.

Надёжный гидробарьер особенно актуален в помещениях с повышенной влажностью: кухня, прачечная, ванная комната… В таких местах его расстилают поверх балок, обязательно с перехлёстом полос на 100-150 мм и проклейкой шва. Полотна по всему периметру помещений в обязательном порядке заводят на стену – на высоту не менее чем 50 мм над финишным покрытием.

Перекрытие, которое в дальнейшем будет облицовано кафельной плиткой, есть смысл дополнять черновым настилом пола из водостойких листовых материалов – различного типа цементосодержащих плит, желательно шпунтованных. По такому сплошному настилу можно провести дополнительную обмазочную гидроизоляцию, выполнить тонкослойное выравнивание плоскости нивелирмассой или сразу укладывать плитку.

Можно избрать другой вариант – собрать из обрезной доски сплошной настил, уложить гидробарьер, залить тонкослойную стяжку (до 30 мм), смонтировать лпитку.

Существуют также современные клеевые составы (и эластичные затирки), позволяющие производить облицовку плиткой деревянных оснований, в том числе подвижных и нагреваемых. Поэтому часто тут реализуются кафельные полы по влагостойкой фанере или ОСБ.

Важно! Учитывая возрастающие нагрузки (общие или локальные – крупная ванна, чаша джакузи, напольный котёл…), расчёт сечения и шага балок под такими помещениями нужно выполнять индивидуально.

При желании, полы в санузле или на кухне деревянного дома можно укомплектовать греющим кабелем или трубами водяного контура отопительной системы. Их монтируют как в стяжках и слое плиточного клея, так и между лагами в заведомо созданной воздушной прослойке. При любом выбранном варианте перекрытие должно быть хорошо утеплённым, чтобы не греть потолок комнаты снизу, желательно укомплектованным гидроизоляцией с отражающим фольгированным слоем.

Легкие межэтажные балочные перекрытия

Неотъемлемой конструкцией при возведении дома является перекрытие, перекрытия делятся на такие типы: междуэтажные, подвальные, цокольные, чердачные. Легкие перекрытия делятся на балочные и безбалочные. Давайте рассмотрим из чего на сегодняшний день можно сделать легкое перекрытие.

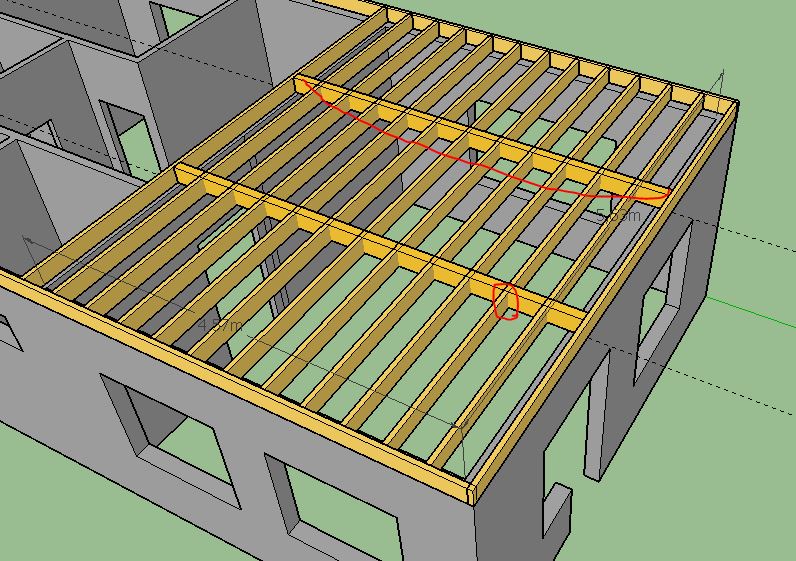

Балочное перекрытие из дерева

При возведении деревянного перекрытия нужно учитывать, что максимальная длина пролета для данного материала составляет 5 метров и 6 метров для чердачных перекрытий.

Таблица расчета деревянного межэтажного перекрытия при шаге балки 1 метр, нагрузка 400 кг/м².

Длина пролета метровРазмеры балок
25×150
3100×175
4125×200
5150×225

Деревянное межэтажное перекрытие представляет собой пирог из настила, балок, и утеплителя и звукоизоляционного материла.

На фото ниже, устройство деревянного перекрытия для стен из кирпича и газобетона.

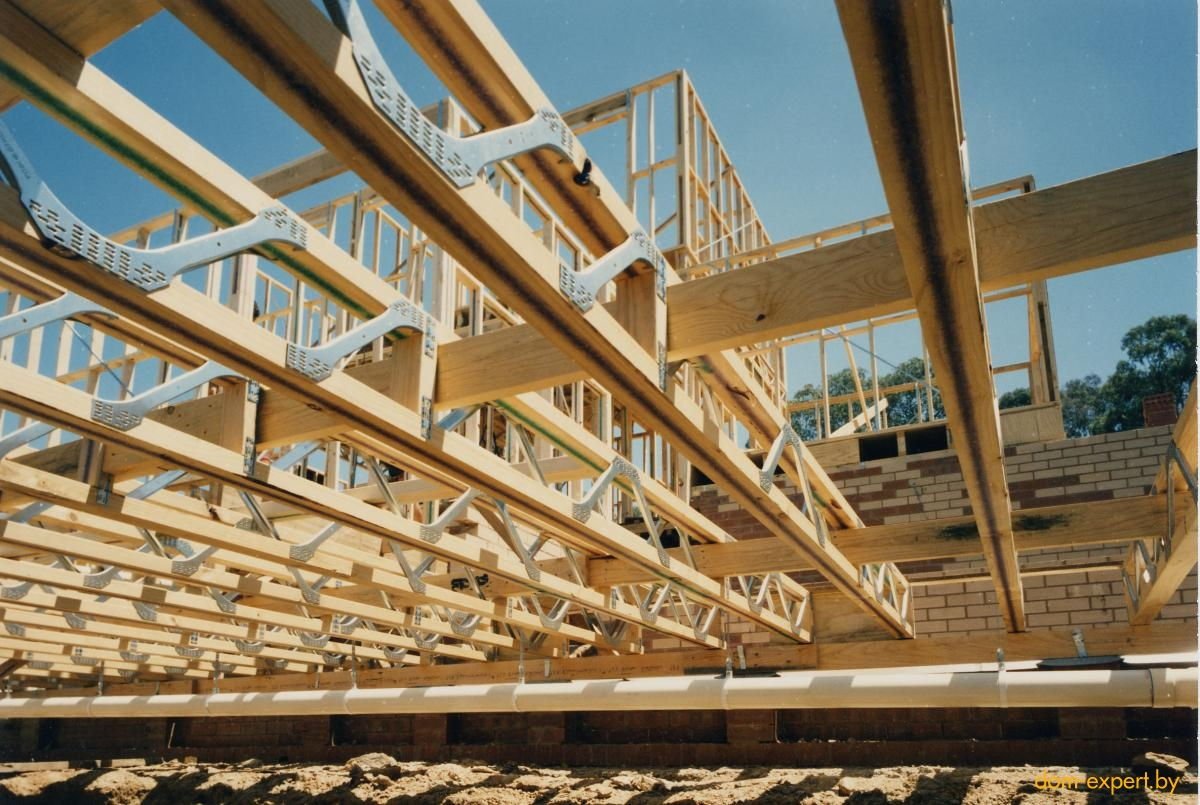

Деревянные фермы перекрытия

Кроме традиционного деревянного перекрытия существуют готовые решения, например деревянные фермы, они бывают полностью деревянные или с металлическим и раскосами и стойками. Как утверждает производитель несущая способность такого перекрытия выше, чем у традиционных видов деревянного перекрытия. Дерево конструкции уже обработано необходимыми химикатами, так что после доставки сразу можно приступить к монтажу.

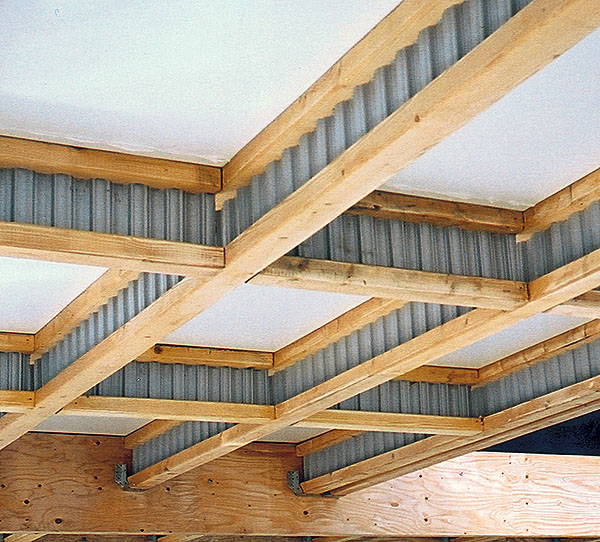

Двутавровая деревянная балка

При изучении данных конструкций получил большое изобилие вариантов исполнения. Основа выполнена из двух брусьев, а мембрана из osb (БП), фанеры (БДК), металлопрофиля (ХТС) с использованием ЛВЛ бруса. Максимальный пролет, который обещает производитель 7-8.5 метров до нагрузки в 400 кг/м².

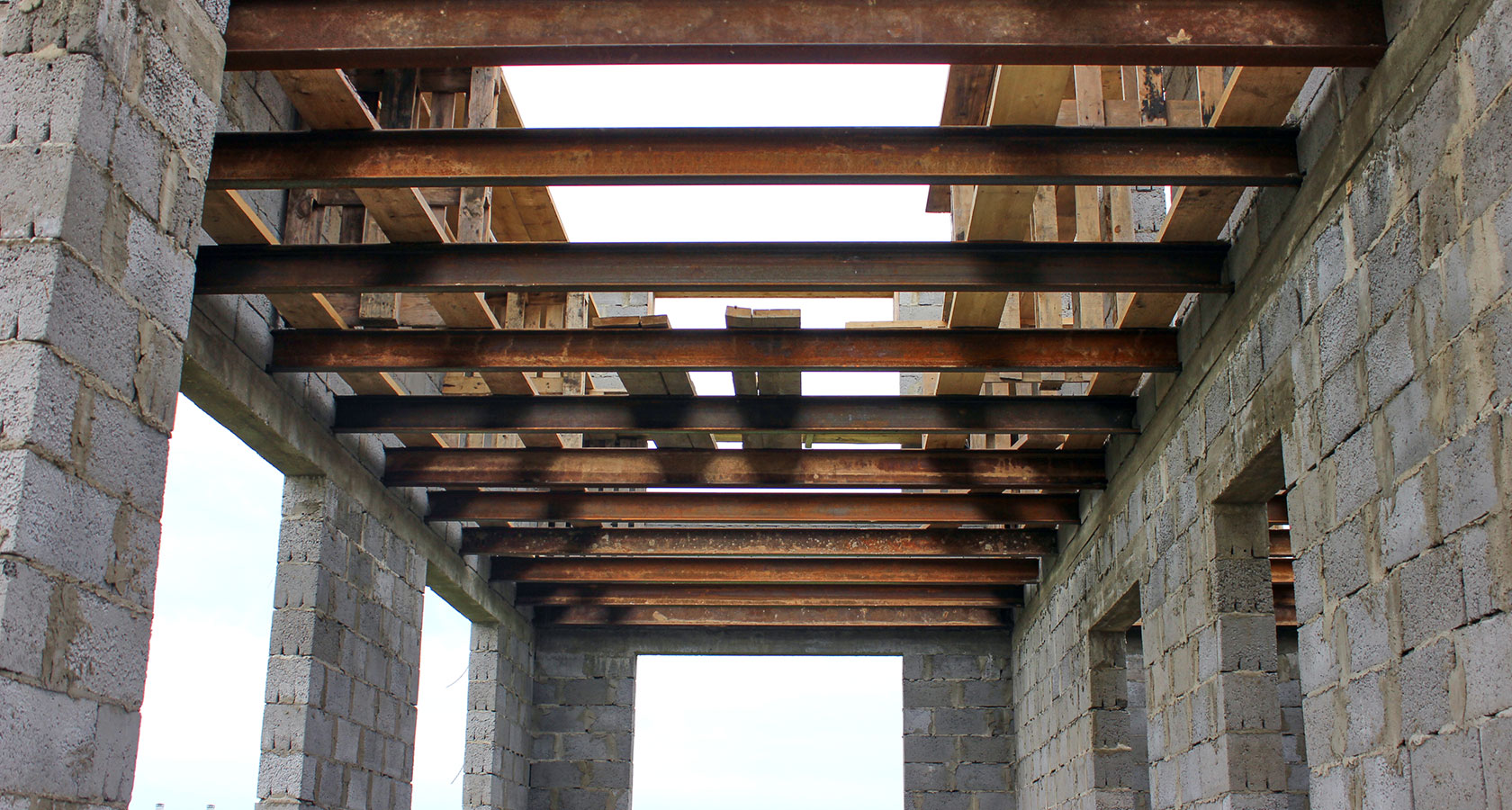

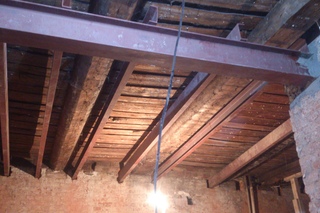

Перекрытие из металлического двутавра

Длина пролета 3-6 метров и более, балки укладываются с шагом 1 метр.

Основные параметры расчета, высота балки это 1/20 длины проема, ширина балки вычисляется из пропорции 5:7, где 5 это ширина балки.

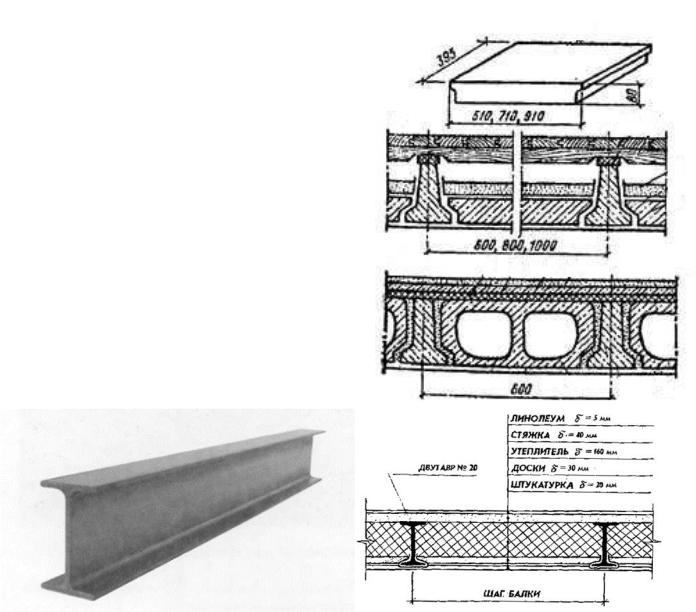

Ниже приведена таблица расчет двутавровой балки для разных пролетов и шага балки.

Общая нагрузка, кг/ ²Пролет 6 м. № двутавра при шаге, ммПролет 4 м. № двутавра при шаге, ммПролет 3 м. № двутавра при шаге, мм
100011001200100011001200100011001200
300161616101212101010
400202020121212101010
500202020121212101212

Сборно-монолитное перекрытие

Облегченный вариант бетонного перекрытия (монолитное балочное перекрытие),  основная несущая деталь это бетонная балка, изготовлена из высокопрочного бетона, внутри которой сварен треугольный каркас из арматуры диаметром 6-16. С длиной пролета в 8 метров сборно-монолитное перекрытие способно выдержать нагрузку в 400-700 кг/м².

Между бетонных балок закладываются специальные блоки из полистиролбетона или газобетонные. Далее поверх укладывается металлическая сетка и заливается бетоном, на фото более подробно показа технология.

На этом мы закончим список легких перекрытий, кроме того существуют перекрытия из профлиста и ряд других легких быстровозводимых перекрытий.

Похожие материалы

устройство и конструкция, межэтажное перекрытие по металлическим балкам

При создании кровельной системы используют такие несущие элементы как балка стропильная и ферма, их внешний вид можно увидеть на фото. Стропильные конструкции предназначаются для перекрытия пролетов и служат основанием для укладки настила на кровлю. При составлении проекта здания и крыши для него в обязательном порядке выполняется расчет балок перекрытия, исходя из нагрузок, которым они будут подвергаться.

Элементы стропильных систем

Балки стропильные и фермы, лежащие в основе всех стропильных систем, по-разному распределяют оказываемые на них внешние и внутренние усилия. Балка является одноэлементной конструкцией, воспринимающей нагрузку по всей своей длине. Изгибающие моменты в ее сечениях вызывают нормальные разнозначные усилия, при этом у крайних волокон они самые большие.

Деревянная стропильная ферма относится к стержневым конструкциям, она испытывает давление только в местах соединения стержней, где действуют вызываемые узловой нагрузкой нормальные однозначные усилия. Так для сборного железобетона признано рациональным использование безраскосных ферм с круговыми очертаниями в месте нахождения верхнего пояса.

Виды железобетонных балок

Железобетонные стропильные балки применяют для перекрытия пролетов, имеющих расстояние 6, 9, 12, 18 метров. Если длина пролета превышает 24 метра, тогда фермы по технико-экономическим параметрам значительно превосходят балки. Имеющие длину 6 и 9 метров балки используют для выполнения кровель на пристройках, а 12-метровые изделия применяют в качестве поперечных и продольных ригелей покрытия. 18-метровые балки задействуют как поперечные ригели, на них укладывают плиты, имеющие размеры

3х6 или 3х12 метров.

В зависимости от типа профиля балки бывают:

  • односкатными с нижним ломаным поясом или расположенными параллельно поясами;
  • трапециевидными двускатными с постоянным уклоном верхнего пояса;
  • с ломаным и криволинейным верхним поясом.

При обустройстве разных видов покрытий используют то или иное изделие, для чего и выполняется расчет нагрузки на балку. Как правило, односкатные балки необходимы для устройства кровель, имеющих уклон в одну сторону, например, на пристройках. Элементы железобетонные стропильные с параллельными поясами изготавливаются легко, поскольку арматурные каркасы для них отличаются постоянной высотой – их применяют в строительстве горизонтальных кровель.

При создании двускатных крыш чаще всего используют балки с постоянным уклоном верхнего пояса, который равен для кровель с незначительным наклоном 1:30, а для кровель с большим наклоном - 1:12. Но у них имеется недостаток: возникает необходимость выполнения арматурных каркасов с переменной высотой. При необходимости создания в уровне покрытия пропуска для инженерных сетей, используют балки двускатные решетчатые, имеющие пролет 18 и 12 метров.

Балки, у которых очертания верхнего пояса делают в виде ломаной или кривой линии, широкого применения не нашли, поскольку их производство основано на сложной технологии, хотя для них свойственно выгодное распределение материалов по длине пролета.

Выбор сечения у железобетонных балок

При подборе поперечных сечений для железобетонных балок учитывают ряд особенностей:

  • для поперечного сечения ригелей наиболее экономичной формой сечений считается двутавровая, у которой толщина стенки составляет от 60 до 100 миллиметров. Этот параметр зависит от способа расположения каркаса арматуры, укладки бетона и его уплотнения в вертикальном положении;
  • у V-образных опор толщина стенки постепенно увеличивается и тем самым обеспечивается прочность балок и стойкость к возникновению трещин, переходя на опоре из наклонных в прямоугольное или трапециевидное сечение, имеющее ширину, равную ширине полок. Для балок, имеющих длину 6 и 9 метро, часто используют тавровое сечение;
  • высота сечения ригелей в середине пролета составляет 1/10-1/15 длины пролета. Также в середине пролета для двускатных балок значение сечений определяется, исходя из стандартной высоты балок – 800 или 900 миллиметров и уклона верхнего пояса;
  • с целью обеспечения устойчивости и надежности при установке, транспортировке и опирании плит покрытия кровли ширина верхней полки выбирается в пределах от 200 до 400 миллиметров;
  • что касается ширины нижней полки, то этот параметр определяют в зависимости от ее прочности при обжатии бетона, размещения напрягаемой арматуры и длины площадки, необходимой для опирания балки на колонну. Как правило, ширина нижней полки составляет 200-280 миллиметров. От нижней и верхней полок переход к вертикальной стенке осуществляется с использованием вута (плавного увеличения поперечного сечения недалеко от места опирания), имеющего угол наклона около 45 градусов;
  • самыми простыми в производстве и удобными при пропуске всевозможных коммуникаций считаются решетчатые железобетонные двускатные стропильные балки с сечением 200-280 миллиметров;
  • для изготовления двускатных балок используют бетон классов В25-В40. В качестве продольной арматуры задействуют стержневую арматуру классов A-V и A-IV, канаты класса К-7, высокопрочную проволоку класса Bp-II. Хомуты полок, продольные стержни верхней полки и каркасы стенки производят из арматуры класса A-III. Поскольку у ригелей в опорных частях могут возникать большие усилия, устанавливают дополнительную арматуру, имеющую форму расположенных вертикально стержней и сеток;
  • в двускатных балках с двутавровым сечением на этапе обжатия возможно появление начальных трещин в верхней полке, поэтому их надо армировать в верхней части ригеля с помощью конструктивной напрягаемой арматуры;
  • когда производится расчет балки перекрытия, учитывают особенности опирания их на колонны, а затем определяют расчетный пролет;
  • расчет стойкости относительно вероятности возникновения прогибов и трещин, подбор арматуры выполняют аналогично тому как и для простого изгибаемого элемента различного профиля на всех стадиях работы конструкции. Следует учитывать, что в двускатных балках опасное нормальнее сечение располагается на 0,35-0,4L от опоры;
  • под воздействием равномерно распределенной нагрузки при уклоне верхней полки 1:12, опасное нормальное сечения находится от опоры на расстоянии 0,37L;
  • в балках, имеющих параболическое очертание верхнего пояса, при равномерно распределенной нагрузке нормальное расчетное сечение располагается посередине пролета.

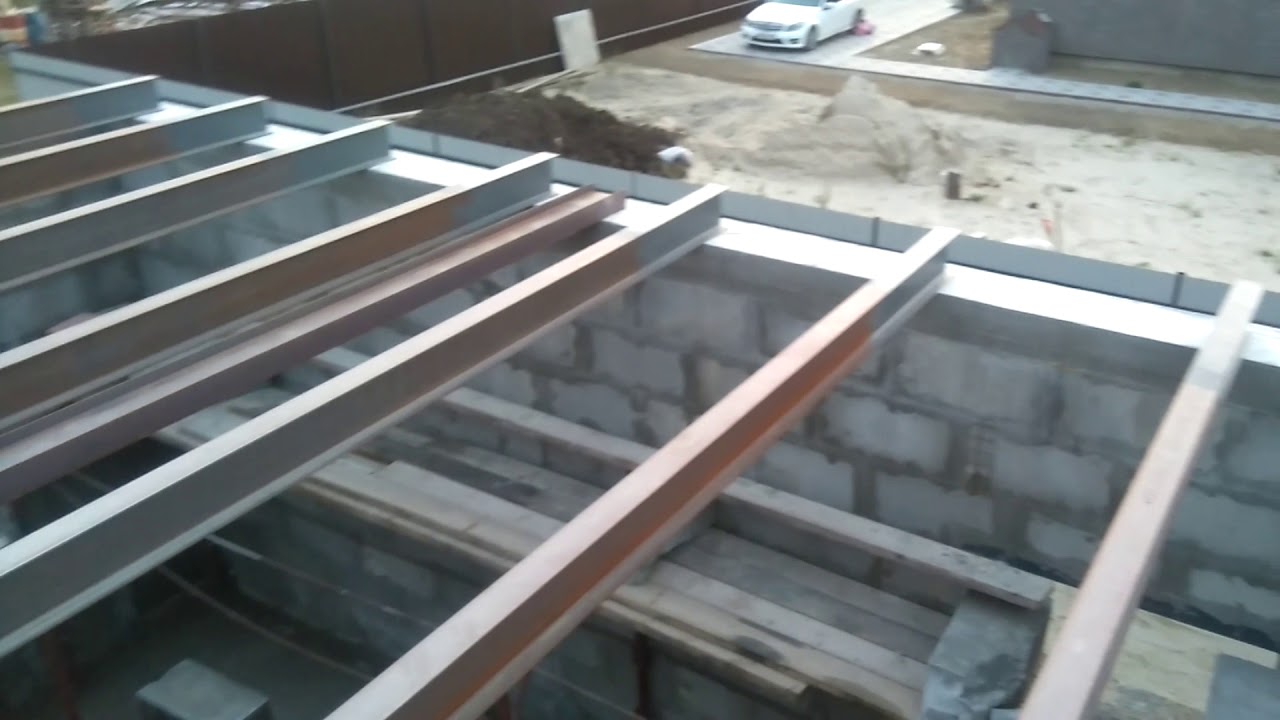

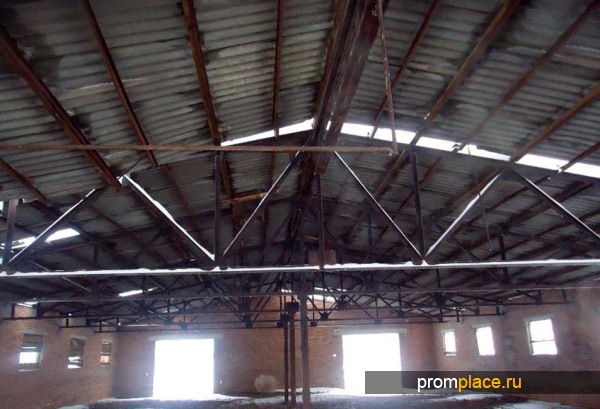

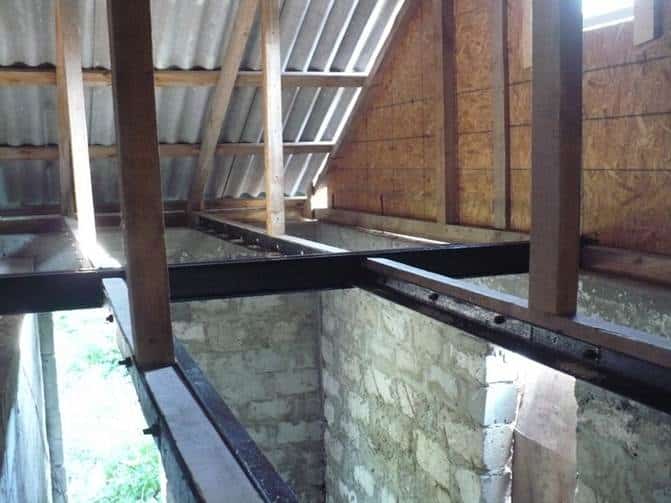

Перекрытия по металлическим балкам

Перекрытие по металлическим балкам позволяет обустраивать большие пролеты, но по цене оно является наиболее дорогостоящим. В качестве металлических балок предпочтительно использовать двутавр, можно швеллер или рельсы. Металлические балки перекрытия и некоторое количество арматуры, которое укладывают и приваривают между ними, заливают бетоном. Так как пролет каждого из участков около одного метра, то толщина полученного перекрытия получается значительно меньше, чем у монолитного перекрытия.

Устройство перекрытий по деревянным балкам

Конструкция перекрытия по деревянным балкам обладает достоинствами, среди которых дешевизна и легкость устройства. Чтобы смонтировать потолочные балки из дерева, не требуется наличие специальной техники. Плохо, что устройство перекрытий по деревянным балкам можно использовать при наличии пролетов от 4 до 4,5 метров. Если они имеют большее расстояние, то и размеры балок, и стоимость конструкции сильно возрастают.

Перед установкой делается расчет деревянных балок перекрытия, желательно специалистами. Величина опирания балки на стену не может быть менее 12 сантиметров. Концы этих элементов либо опираются на стену, либо их заводят в специально оставленные гнезда. Балки пропитываются антисептиком, их концы оборачивают рубероидом, толем или пленкой. Расчет деревянных балок можно выполнить самостоятельно при помощи специальных программ. Также расчет деревянной балки перекрытия в зависимости от пролета, шага установки и нагрузки имеется в Интернете.

Балки из бруса

Клееная балка (стропила из бруса) относится к современным стройматериалам, получившим широкое распространение благодаря отличным эксплуатационным характеристикам. В несущих системах конструкционный брус также нашел применение.

Самой прочной на износ балкой считается брус с соотношением сторон 7:5.

Круглое бревно выдерживает большую нагрузку, чем вытесанный из него брус, но такой прочностью на изгиб не обладает. Зависит прогиб в основном от высоты балки, а не от ее ширины. Например, соединение двух абсолютно одинаковых брусьев при помощи болтов и шпонок способно выдержать вес в 2 раза больший, чем, если уложить оба бруса рядом.

Правда, когда клееные стропила сделать слишком тонкими, они начинают изгибаться в сторону. Если создается чердачное или межэтажное перекрытие по балкам, они должны обладать толщиной не менее 1/24 длины.

Подстропильные балки и их особенности

Используемые для покрытий с балочными конструкциями балки подстропильные и подстропильные фермы обладают рядом особенностей:

  • железобетонные изделия производят с пучковой арматурой исключительно предварительно напряженными;
  • эти изделия бывают с параллельными и непараллельными поясами;
  • балку подстропильную рассчитывают по схеме как для однопролетной балки, которая нагружена распределенной от собственного веса нагрузкой и сосредоточенной силой в середине пролета;
  • у балок и ферм подстропильных конструкций есть железобетонные консоли или стальные столики, предназначенные для опираний на них несущих конструкций покрытий;
  • эти элементы крепят к каркасу, как и основные конструкции.

От правильного выбора балок стропильных и подстропильных зависит прочность и надежность всей кровельной конструкции

Возможно вас заинтересует:в москве подъемник электрический для инвалидов по низкой цене

Принцип возведения межэтажных перекрытий из балок




Балочные межэтажные перекрытия


В большинстве случаев, межэтажные перекрытия сооружаются одновременно со строительством стен дома. И такое соседство далеко не случайно. Ведь согласно строительным нормам междуэтажные перекрытия должны обладать таким же набором характеристик, что и несущие стены строения.

Перекрытия обязаны иметь достаточный запас прочности, позволяющий выдерживать довольно значительную нагрузку (от 100 до 210 кг/м2). Кроме того, коэффициент теплопроводности межэтажных перекрытий должен быть ниже аналогичного показателя несущих стен строения. Ведь большая часть тепловых потерь «уходит» именно сквозь потолок дома.

Именно поэтому, строительные компании просто обязаны использовать в процессе обустройства перекрытий самые современные наработки и технологии. Впрочем, в большинстве случаев, подобные наработки будут относиться к балочной или безбалочной технологии строительства перекрытий. Причем, в малоэтажном строительстве, наиболее приемлемой технологией является именно «балочный» вариант обустройства перекрытий.

Межэтажные перекрытия из балок сооружаются на базе силового каркаса, изготовляемого из деревянных, металлических или железобетонных элементов (балок). После сборки каркаса на нижнюю грань балок нашивают потолочный настил (для нижнего этажа), а верхняя часть обшивается напольным покрытием (для верхнего этажа). Внутренняя часть перекрытия заполняется теплоизолирующим наполнителем.

Технология монтажа межэтажных перекрытий зависит от конкретной разновидности конструкционных материалов, используемых для производства балок. То есть, процесс монтажа деревянных перекрытий будет выглядеть несколько иначе, чем процесс сборки перекрытия на основе металлических балок. А межэтажные перекрытия из железобетонных балок будут собираться уже совсем по-другому. И для большего понимания процесса мы рассмотрим все три технологии строительства перекрытий.

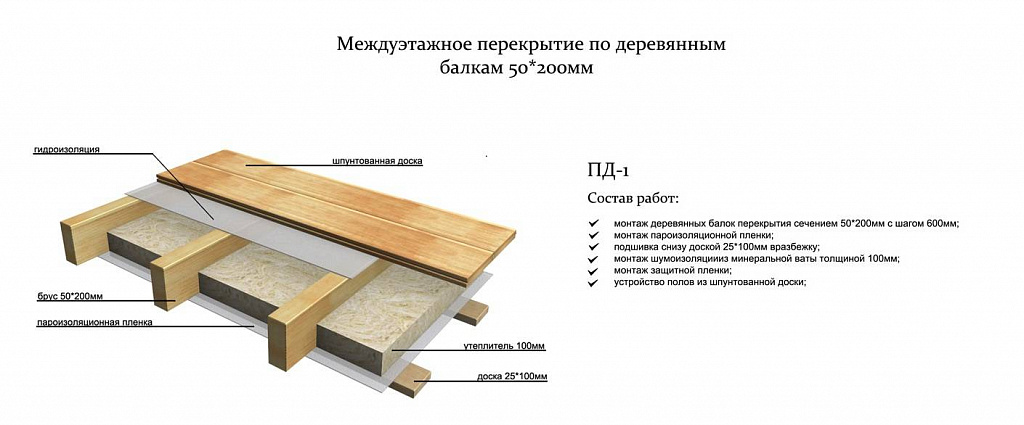

Деревянные перекрытия

Конструкция балочного перекрытия, изготовляемого из дерева, чаще всего используется совместно с рубленными или каркасными, деревянными стенами. Каркас перекрытия изготавливается из деревянного бруса хвойных или твердых, лиственных пород с сечением 5х16, 6х20 или 10х10 сантиметров.

Максимальная длина пролета деревянной балки равняется 5 метрам для междуэтажного перекрытия и 6 метрам для чердачного перекрытия без нагрузки.

Расстояние между двумя балками в перекрытии зависит от длины пролета и габаритов сечения балки. Исходя из этих критериев, максимальное расстояние между балками равняется 125 сантиметрам (пролет 3 метра, сечение 6х20 сантиметров), а минимально – 35 сантиметрам (пролет 4 метра, сечение 10 на 10 сантиметров). Таким образом, на 1 квадратный метр перекрытия, при разных условиях эксплуатации, необходимо «израсходовать от одной до трех балок.

Тыковку силового каркаса перекрытия и стен осуществляют в специально прорезанных «оконцах». Образующие межэтажные перекрытия балки просто вставляются в стену и фиксируются с помощью крепежных элементов или раствора (в случае обустройства перекрытия в кирпичном или бетонном доме). После фиксации балок на них настилается накат – основа для будущего пола и потолка. Внутреннее пространство перекрытия заполняют тепло и звукоизолирующим материалом, в качестве которого, лучше всего, использовать минеральную вату.

Главным достоинством деревянных перекрытия является чрезвычайная простота монтажа таких конструкций. Основной недостаток – низкая огнестойкость древесины.

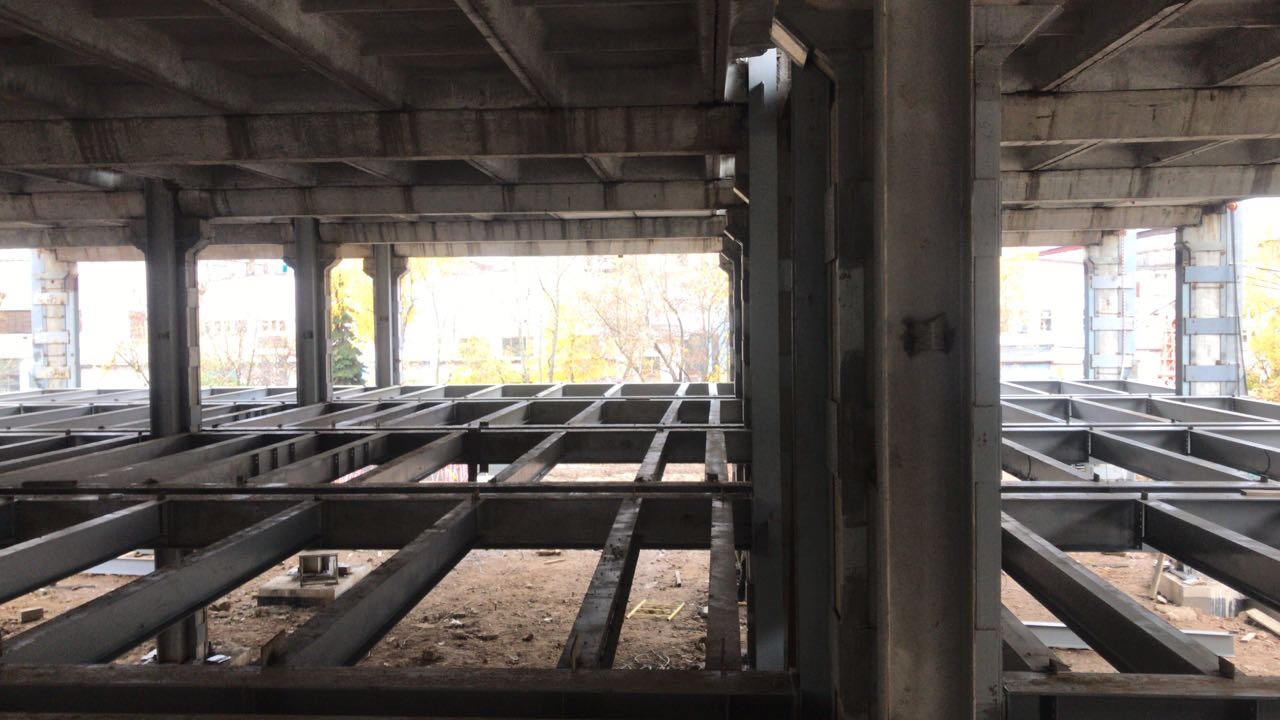

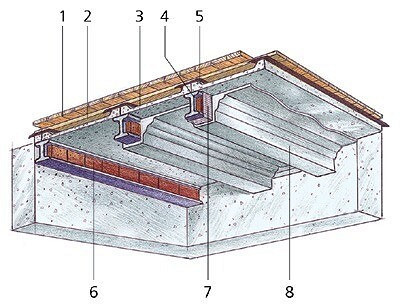

Металлические межэтажные перекрытия из балок

Технология монтажа металлических перекрытий напоминает процесс сборки деревянного аналога. Основа будущего металлического каркаса состоит из швеллеров и двутавровых балок. Причем, силовые элементы из прокатного профиля можно укладывать даже в 6-метровых пролетах. А шаг расположения балок (расстояние между двумя опорными элементами) может равняться и 60 и 100 сантиметрам. То есть, на один квадратный метр металлического перекрытия будет израсходована всего пара балок.

Накат для металлического перекрытия изготавливается из железобетонных, пустотелых плит или древесины. Внутренняя часть каркаса, как и в случае деревянного перекрытия, предназначается для утеплителя, однако, металлическое перекрытие позволяет использовать в качестве утепляющего слоя не только дорогостоящую минеральную вату, но и дешевый керамзит.

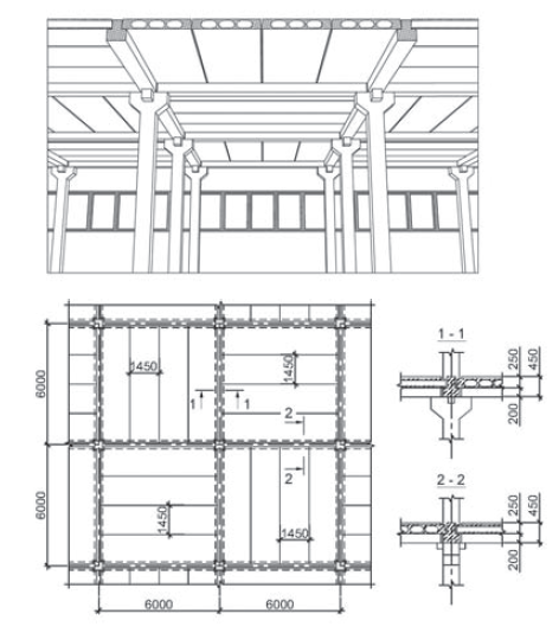

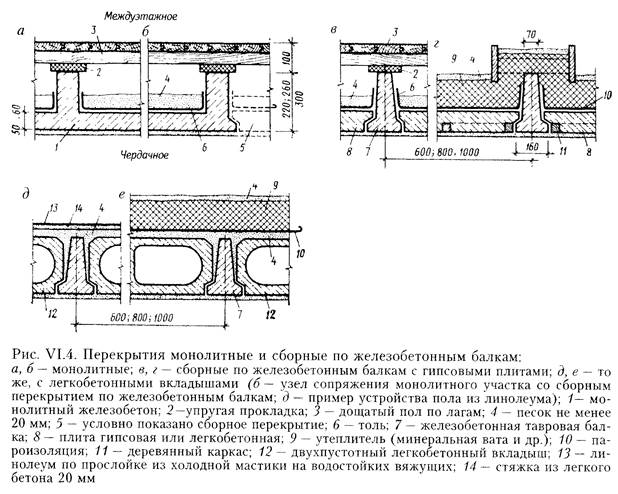

Железобетонные перекрытия

Железобетонные межэтажные перекрытия из балок собираются только с помощью тяжелой строительной техники. Вес одного элемента перекрытия (балки) составляет 175- 400 килограмм. Максимальная длина пролета для железобетонного перекрытия составляет 7,5 метров.

В качестве наката балочного, железобетонного перекрытия, чаще всего, используется облегченная железобетонная плита или пустотелые цементные блоки соответствующих габаритов. Поэтому, расстояние между двумя соседними балками выбирается исходя из размеров плит и блоков наката.

Межэтажное перекрытие по деревянным балкам.


   Расчёт деревянных балок перекрытия. Допустимые сечения балок перекрытия. Расстояние между деревянными балками и ширина пролёта. Основные требования к деревянным балкам.

● Если в качестве перекрытия используются доски, то необходимо принять меры для того, чтобы они не подвергались скручиванию под нагрузкой. Для этого доски устанавливаются на расстоянии не более , чем в 60 см друг от друга. Также для препятствования скручивания выполняется обшивка с использованием жёсткого листового или плитного материала толщиной не менее 12 мм.

● Основная роль обшивки - обеспечение силового каркаса, то есть увеличение несущей способности деревянных перекрытий. Применяются плиты ДСП, ЦСП, ОСП или фанера достаточной толщины. Расположение короткой стороны плит должно быть перпендикулярным по отношению к установленным балкам перекрытий, а расположение соединений параллельных балкам - вразбежку.

● Для удобства монтажа обшивочного материала с нижней стороны к балкам предварительно набивается обрешётка, а с верхней - лаги.

● Обрешётка выполняется из деревянных досок сечением не менее 2×9 см, которые крепятся под углом 90º к балкам на расстоянии порядка 60 см друг от друга. Если обрешётка уже готова, то в качестве подшивки можно использовать гипсокартонные листы толщиной не менее 12 мм. Все края в ГКЛ должны быть сверху опорных элементов в каркасе или обрешётке.

● Используемые при монтаже саморезы должны быть длиной на 4 см больше, чем толщина плитного материала. Шаг крепления саморезов составляет 20 см. На установленные лаги обшивку сверху можно не укладывать. Вместо лаг можно установить доски с уже готовыми вертикальными распорками сечением 4×10 см.

● Установка распорок производится в пролётах между балками, расстояние между распорками не должно быть более 210 см по отношению к опорам балок и ближним вертикальным связям. Монтаж осуществляется с использованием металлических кронштейнов или гвоздей. Если в роли балок применяется брус, то дополнительное укрепление не потребуется.

Расчёт деревянных балок перекрытия
Главным фактором надёжности всего перекрытия является правильный подбор балок и точность их размеров. Балки перекрытия делаются после точного расчёта их длины и сечения. Длина деревянных балок зависит от ширины производимого перекрытия, а их сечение высчитывается в зависимости от шага установки, длины пролёта будущей нагрузки.

● После того, как сделаны измерения пролёта, определяются длина балок, их размеры и количество. Важный показатель - глубина, на которую деревянные балки будут введены в стены и то, каким образом они будут зафиксированы. В деревянную стену балки должны входить не менее, чем на 70 мм.

• В кирпичные стены или стены из строительных блоков деревянные балки в виде бруса должны заходить на глубину не меньше, чем на 150 мм, а если в роли балок используются доски, то на 100 мм.

Длина деревянных балок при условии применения кронштейнов или уголков может быть равна пролёту. Металлические поддерживающие конструкции в этом случае принимают вес перекрытия на себя. Ширина пролёта, который может быть перекрыт деревянными балками, составляет от 2,5 до 4 метров. Наибольшая длина балки из бруса или доски - 6 метров. В случаях, когда имеется острая необходимость использования балок длиной больше шести метров, придётся возвести промежуточные опоры или использовать клеёный брус.


● На балку действует суммированная нагрузка из веса размещённых на перекрытии предметов и собственного веса, включая массу подшивочных досок и межбалочного утеплителя. Правильный и точный расчёт сложных перекрытий может выполнить проектная организация.

Расчёт достаточно простых деревянных перекрытий можно выполнить самостоятельно.

• Для чердачных перекрытий с подшивной доской, которые не испытывают значительных нагрузок, но утеплённых минеральной ватой, правильным будет утверждение, что в среднем на 1 м² действует нагрузка в 50 кг. В этом случае нагрузка на перекрытие будет следующая: 1,3×70=90 кг/м². Здесь цифра 70 - это нормированная нагрузка для данного перекрытия согласно СНиП 2.01.07-85;
1,3 - коэффициент запаса прочности.
Общая нагрузка будет равна 90+50 = 130 кг/м².

• Если межбалочный утеплитель тяжелее минеральной ваты или применялась подшивка из более толстых досок, то нормативная нагрузка будет 150 кг/м²: 150×1,3+50=245кг/м² (общая нагрузка).

• Для перекрытий мансарды к количеству составляющих факторов нагрузки добавляется вес напольного покрытия и предметов интерьера. Таким образом расчётная нагрузка увеличивается до 350 кг/м².

• При условии, что балки являются частью межэтажного перекрытия, расчётная нагрузка составляет 400 кг/м².

• Допустимый изгиб деревянных балок для чердаков составляет 1/200, а для межэтажных перекрытий - 1/350.

Допустимые сечения балок перекрытий.


● После того, как определена длина балок и их расчётная нагрузка, можно приступать к расчёту шага балок перекрытия и сечения, причём эти значения взаимосвязаны.

● Наиболее оптимальным соотношением высоты балки перекрытия к ширине считается 1,4 : 1. Деревянные балки могут быть шириной от 40 до 200 мм. Высота и толщина балок подбирается таким образом, чтобы подходить толщине утеплителя (100-300 мм). При использовании в качестве балок брёвен в расчёт принимается их диаметр (110-300 мм).

Расстояние между деревянными балками и ширина пролёта.


Шаг установки балок выбирается от 300 до 1200 мм. При этом во внимание принимаются материал подшивки и размеры листов утеплителя. Если перекрытие выполняется в каркасном строении, то шаг балок будет равен расстоянию между стойками каркаса.

Для расчётной нагрузки 400 кг/м², соответствующей межэтажным перекрытиям, соотношение между шагом, шириной пролета и сечением следующее:

Шаг, м Ширина пролёта, м Сечение, м (минимум)
0,6 2,0 75×100
0,6 3,0 75×200
0,6 6,0 150×225
1,0 3,0 100×150
1,0 6,0 175×250

● Таблица рекомендуемых минимальных сечений деревянных балок перекрытия в зависимости от пролёта и шага установки, при нагрузке 400 кг/м².
Шаг установки, м Пролёт, м
  2,0 2,5 3,0 4,0 4,5 5,0 6,0
0,6 75×100 75×150 75×200 100×200 100×200 125×200 150×225
1,0 75×150 100×150 100×175 125×200 150×200 150×225 175×250

• Если планируется использовать доску пола толщиной до 32 мм, то шаг балок лучше выбирать 0,6 м.

• Если планируется использовать шпунтованную доску, то минимальное сечение можно уменьшить на 10-15%.

● Для ненагруженных перекрытий можно использовать таблицу для меньших значений нагрузок деревянных балок:

Нагрузки, Сечение балок при длине пролёта, м
кг/пог. м 3,0 3,5 4,0 4,5 5,0 5,5 6,0
150 50×140 50×160 60×180 80×180 80×200 100×200 100×220
200 50×160 50×180 70×180 70×200 100×200 120×220 140×220
250 60×160 60×180 70×200 100×200 120×200 140×220 160×220
350 70×160 70×180 80×200 100×220 120×220 160×220 200×220

Максимальные пролёты деревянных балок перекрытий.


Основные требования к деревянным балкам перекрытия
Деревянные балки производятся из хвойных пород деревьев, обладающих необходимой прочностью. Во избежание прогиба лаг под воздействием нагрузки влажность материала не должна быть более 14%. При выборе древесины для изготовления балок не допускается наличие каких-либо поражений древесины насекомыми-вредителями, грызунами или очагов плесени. При соотношении сторон бруса-балки 7 : 5 она будет устойчива к изгибу.

● Высота лаг напрямую влияет на то, какую нагрузку без прогиба она сможет выдерживать. Для того, чтобы под нагрузкой перекрытие оставалось ровным, строительный подъём необходимо вытесать. Потолок нижнего яруса в центральной части будет иметь небольшой подъём, который выровняется с увеличением нагрузки на перекрытие.

● Перед началом строительства дерево необходимо пропитать антисептическими средствами.

● Расход пиломатериала можно сократить, если при частой укладке лаг брусья и брёвна заменять уложенными на ребро досками 50×150×180 мм. Шаг укладки в целях удобства укладки плит утеплителя должен быть 400-600 мм.



(PDF) Анализ последнего опыта проектирования реконструкции промышленных зданий путем строительства дополнительных межэтажных перекрытий

2

1234567890

ICCATS 2017 IOP Publishing

IOP Conf. Серия: Материаловедение и инженерия 262 (2017) 012052 doi: 10.1088 / 1757-899X / 262/1/012052

Несмотря на актуальность вопроса реконструкции городских территорий, в настоящее время их комплексное благоустройство

с реконструкцией промышленных объектов является сдерживается отсутствием разработанных конструктивных решений

для встроенных межэтажных перекрытий.

2. Постановка задачи

Информация об эффективных примерах реконструкции зданий за счет строительства дополнительных

встроенных межэтажных перекрытий приведена в [9,10,13]. Исследования этого метода реконструкции

промышленных зданий описаны также в таких работах, как [10,14]. Вопрос улучшения пространственно-планировочных и строительных решений

при реконструкции производственных зданий рассматривался в [14],

, где авторами предложены единые схемы и номенклатура сборного железобетона

и металлоконструкций встроенного межэтажного перекрытия. - перекрытия полов при реконструкции зданий с унифицированными габаритными схемами

.

Однако, несмотря на необходимость более широкого применения данного метода реконструкции, на практике его применение

сдерживается отсутствием разработанных конструктивных решений по встроенным межэтажным перекрытиям

, которые могли бы пригодиться при реконструкции любых зданий, в том числе с неунифицированными

и немодулированными размерами.

3. Цель, задачи и методы исследования

Возрастающий интерес к вопросу реконструкции исторических центров городов наблюдается в России и

за рубежом.Имеются примеры успешной реконструкции одноэтажных промышленных зданий, в результате которых

меняли свой функциональный профиль и конструктивные схемы. Все это позволяет сделать вывод о целесообразности совершенствования конструктивных решений встроенных межэтажных перекрытий

и разработки технических решений

для их массового применения при реконструкции зданий с унифицированными и

немодулированными размерами.

Для разработки конструктивных решений встроенных межэтажных перекрытий при реконструкции

производственных зданий исследования проводились по следующим направлениям:

Во-первых, актуальность исследования была подтверждена с учетом последних лет проекты

реконструкция промышленных зданий в России и за рубежом, в частности в Нидерландах.Все найденные в публикациях или представленные проектировщиками проекта

данные по объектам реконструкции

были тщательно изучены с точки зрения унификации параметров реконструируемых объектов

и размеров вновь построенных дополнительные межэтажные перекрытия.

Во-вторых, изучая опыт проектирования реконструкции зданий с целью поиска оптимального варианта

для последующей разработки технических решений встроенных межэтажных перекрытий

при реконструкции зданий, авторы проанализировали прикладную по объектам

конструктивных решений по встроенным межэтажным перекрытиям и определено наиболее часто используемое конструктивное решение

.

4. Анализ опыта реконструкции промышленных зданий за счет строительства дополнительных

межэтажных перекрытий

Интерес к реконструкции городских территорий и примеры рационального преобразования одноэтажных

зданий в многоэтажные с изменение их функционального профиля и конструктивной схемы в

в России и за рубежом доказывает целесообразность проведения исследований по совершенствованию конструктивных решений

и разработке технических решений для массовой реконструкции промышленных зданий с использованием встроенных межкомнатных -пол внахлест.

4.1. Опыт реконструкции промышленных зданий за счет устройства дополнительных межэтажных перекрытий

в России

Исследование включало изучение недавнего опыта реконструкции зданий путем строительства

дополнительных перекрытий между этажами в России и за рубежом.

Установлено, что в нашей стране данный метод применялся при реконструкции некоторых старых промышленных зданий

, имеющих архитектурно-историческую ценность для городской территории.

Вычислитель сечения балки перекрытия. Устройство деревянных балок перекрытий и их размеры. Как выбрать сечение и шаг между балками

В любом здании есть этажи. В своих собственных домах при создании опорной части, используются деревянные балки, которые имеют ряд потребительских свойств:

  • наличие на рынке;
  • простота обработки;
  • цена намного ниже, чем на стальные или бетонные конструкции;
  • высокая скорость и простота установки.

Но, как и любой строительный материал, деревянные балки имеют определенные прочностные характеристики, на основании которых рассчитывается прочность, и определяются необходимые размеры силовых изделий.

Все расчеты производятся в соответствии с Еврокодом. Совместимость со всеми известными продуктами на рынке - прямой импорт и экспорт в самые популярные форматы чертежей и заметок. Динамика документов и графики - изменение любой функции вычислительной модели автоматически отражается в текстовых и графических материалах.Рисунки и пояснительные примечания о превосходном качестве и возможностях экспорта в текстовом или графическом редакторе. Гибкость - покупайте только те программы, которые вам нужны. . В следующих строках мы подробно рассмотрим стальные деревянные композитные конструкции и их применение в строительстве.

Основные виды балок

В хозяйственном строительстве применяется несколько видов устройства опорных элементов перекрытий:

  1. Простая балка - представляет собой перекладину с двумя опорными точками на концах. Расстояние между опорами называется пролетом. Соответственно, при наличии нескольких точек крепления получается двух-, трех- и более пролетная неразрезная балка. В конструкции частного дома в этом качестве используются промежуточные стеновые перегородки.
  2. Консоль, - балка жестко закреплена одним концом к стене или имеет один свободный конец, длина которого более чем в два раза превышает поперечный размер. Наличие двух свободно свисающих частей говорит о том, что существует двухконсольная конструкция.На практике это горизонтальные балки, составляющие крышу и образующие навес.
  3. Готовое изделие , - оба конца жестко закреплены на стене. Такая схема встречается при возведении передних перегородок и стен, при этом балка монтируется в вертикальной конструкции.

У этого типа строительства есть множество преимуществ и проблем. Среди преимуществ: повышенная прочность на разрыв, более высокая антисейсмическая безопасность и экономичность. Проблемы возникают из-за различий в свойствах материалов. Было проведено три типа испытаний и исследований для трех различных способов комбинирования материалов.

Первое исследование касается антисейсмической поддержки высотных зданий из напряженной древесины. Исследование было проведено в Университете Кентербери в Новой Зеландии и направлено на разработку нового типа композитной строительной системы и связки для многоэтажных деревянных панелей из натурального шпона в сейсмических зонах. Считается, что стяжки нового типа повысят долговечность деревянных построек и позволят им оставаться в эксплуатации после землетрясений за счет снижения количества пострадавших, а также стоимости ремонтов и остановок различных компаний.

Горизонтальная перегрузка

Для расчета прочности необходимо знать нагрузки, возникающие при эксплуатации перекрытия. Наиболее значимые ценности располагаются на первом этаже жилого дома. Меньшие значения получаются для чердачных конструкций и чердачных помещений. Напряжения в балке возникают:

В дополнение к этому исследованию в упрощенной версии комбинированной стальной конструкции, использованной на трех упомянутых мостах Онтарио, была разработана таблица в специальном формате, основанная на сложной теории для расчета прочности и деформация. Общие характеристики Комбинированные конструкции включают структурные и архитектурные преимущества различных материалов, которые могут работать независимо или совместно, но в любом случае их характеристики улучшаются.

В Канаде используются различные типы композитных конструкций. Сотни мостов из композитной стали были построены в Квебеке и Онтарио, в которых сталь используется в качестве основного конструкционного материала в виде стальных основных балок, а дерево используется для небольших элементов, например деревянных балок.Эти приложения также распространены в зданиях, где они начали принимать участие в качестве опорной рамы, а древесина используется для плоских элементов.

  • из внутренних строительных конструкций, например, перегородок, лестниц;
  • весовых единиц бытовой техники, мебели;
  • из массы людей.

Статическая нагрузка определяется двумя основными видами напряжений - прогибом по всей длине и изгибом в месте опоры.

Хотя эти два материала используются вместе во многих местах в Канаде, их первоначальное применение в одной конструкции расположено на западном побережье страны.Часто результатом является сочетание конструкций, в которых сталь и дерево вместе поглощают вертикальные и горизонтальные нагрузки.

Комбинация дерева и стали становится все более популярной во многих других странах мира, таких как США, Новая Зеландия, Англия. За последнее десятилетие были проведены серьезные исследования комбинированных стальных и деревянных конструкций. Однако имеющаяся информация и детали не систематизированы и труднодоступны для строителей. Это требует более детального изучения композитных деревянных и стальных конструкций для определения различных комбинаций, преимуществ, трудностей и проблем, связанных с их совместной работой.

  1. Прогиб - получается от веса вышеперечисленных элементов. Стрелка максимального отклонения получается в точке нахождения объекта с наибольшей массой и (или) посередине между опорами.
  2. Перегиб или перегиб , - это разрушение перекладины в месте заделки. Он возникает от вертикальной нагрузки, и сама балка, воспринимая это натяжение, действует как рычаг. При определенных усилиях начинается критический изгиб, приводящий к разрушению поперечной опоры.

Чтобы уменьшить влияние на прочность деревянного поперечного изделия со стороны внутренних конструкций, их стараются размещать в местах расположения нижних опор. По возможности желательно размещать бытовую технику и мебель вдоль стен или вблизи разгрузочных сооружений.

По сути, существует три метода объединения дерева и стали в единую конструкцию, и их можно резюмировать следующим образом: структура, система и материал. Структура Так называемая «структура» - это основной тип композитной конструкции, в которой используются отдельные структурные элементы из различных материалов.Можно привести множество примеров таких комбинаций. Один из самых распространенных видов - кровельные фермы. Например, вы можете упомянуть структуру фермы на крыше в школе Саутридж, где соединения упрощены за счет комбинации стальных натяжных элементов и дерева, спрессованных в элегантную крытую ферму.

Существует довольно много видов деревянных балок, но наиболее доступными для широкой публики являются изделия прямоугольного или овального сечения. В последнем случае брус представляет собой оцилиндрованное бревно, распиленное с двух противоположных сторон.

Как рассчитать нагрузку на балку перекрытия

Суммарная нагрузка на элементы перекрытия складывается из собственного веса конструкции, веса внутренних строительных изделий по балкам, а также массы людей, мебели, бытовой техники и других предметов домашнего обихода.

Преимущества деревянных двутавров

Рамы - еще один вид комбинированной конструкции. Система Система - это еще один комбинированный метод, когда сталь и дерево собираются в общую конструктивную систему.Одним из примеров такого сочетания является новый комбинированный состав древесины, разработанный исследователями из Университета Кентербери в Новой Зеландии. Связанные системы этого типа в принципе аналогичны железобетонным конструкциям, подвергшимся напряжению после бетонирования. Стыки соединяют сборные деревянные элементы с помощью отдельных стальных стальных стыков.

Полный расчет с учетом всех технических нюансов достаточно сложен и выполняется специалистами по проектированию жилого дома.Для граждан, строящих жилье по принципу «самостоятельного строительства», более удобна упрощенная схема, содержащая требования СНиП , условия согласования и спецификации деревянных материалов:

В конструкции также есть продольные стальные арматурные стержни, улучшающие сейсмостойкость подключенной системы. Материал Этот тип комбинации возникает, когда сталь и дерево одновременно образуют структурный элемент, аналогичный другим типам композитных конструкций, в которых два разных материала соединены для совместной работы в одном элементе.Этот метод в основном используется для наведения мостов. Примеры включают мосты в Онтарио, где верхняя конструкция состоит из предварительно напряженных плоских деревянных элементов и стальных балок с поперечными переборками.

  • длина опорной части балки в контакте с основанием или стеной не должна быть меньше, чем 12 см;
  • рекомендуемое соотношение сторон прямоугольника 5/7, - ширина меньше высоты;
  • допустимый прогиб для чердака не более 1/200, межэтажных перекрытий - 1/350.

Согласно СНиП 2.01.07–85 эксплуатационная нагрузка на конструкцию мансарды с облегченной изоляцией из минеральной ваты составит:

Другой пример - мост Бочу в Японии. Объект состоит из ортотропной стальной дорожной плиты, соединенной с двухсторонней деревянной балкой прямоугольного сечения. Прочность балок увеличена за счет двух вертикальных стальных пластин переменной ширины. Плита соединяется с балками с помощью стальных пластин, которые также работают на сдвиг.

Варианты перекрытия для разных помещений

Комбинация материалов также используется при строительстве жилых домов, но не так широко. Обычно совмещают две деревянные балки с металлической пластиной между ними и болтовым соединением. Такое сочетание встречается при строительстве легких каркасных зданий в Северной Америке. Такие лучи поглощают большие нагрузки в больших проемах, чем полностью деревянная балка того же сечения. В Ванкувере этот тип балки использовался для остановки станции Руперт на линии Миллениум.Конструкция упора состоит из изогнутых деревянных балок, соединенных стальными панелями, стальных круглых колонн и стальных деревянных стоек, образующих трехполосный каркас.

G = Q + Gn * k, где:

  • k - коэффициент запаса прочности, обычно для зданий с низкими этажами принимают значение 1,3;
  • Gn - стандарт для такого чердака, равный 70 кг / м²; при интенсивном использовании чердачного помещения значение будет не менее 150 кг / м²;
  • Q - нагрузка от самого мансардного этажа, равная 50 кг / м².

Пример расчета

Дано:

Крыша состоит из легкой стальной панели, поддерживаемой клееными деревянными столами. Преимущества стальных деревянных конструкций. Хотя сталь и дерево - два очень разных материала, объединение их в общий дизайн может дать ряд преимуществ, учитывая свойства и качества каждого из них, чтобы преодолеть их недостатки. Тщательное понимание и изучение свойств этих материалов имеет важное значение для проектирования таких композитных структур.Инженеры и архитекторы должны учитывать прочность каждого материала и знать, в каких условиях каждый из них работает лучше всего.

  • чердак в жилом доме, используемый для хранения различного бытового оборудования;
  • Для утепления использован керамзит
  • с легкобетонной стяжкой.

Общая нагрузка составит G = 50 кг / м² + 150 кг / м² * 1,3 = 245 кг / м².

Исходя из практики, среднее усилие на мансардном этаже не превышает значений 300-350 кг / м².

Для межэтажных перекрытий значения находятся в пределах 400–450 кг / м², причем при расчете первого этажа следует брать большее значение.

В то время как сталь лучше всего работает под нагрузкой, древесина лучше реагирует на сжатие. Следовательно, при строительстве композитной стальной конструкции следует использовать древесину в прессованной части и сталь на стороне растяжения. Желание архитекторов - более грубое, так называемое «рустикальное» влияние на тип конструкции крыши. То же самое стоит увидеть посетителям в холле здания, где выставлены экспонаты, связанные с историей города.Ферменная конструкция предназначена для поддержки кровли.

В этой несущей конструкции стальная часть находится со стороны растяжения, а со стороны пресса - клееная балка. Сочетание стали и дерева улучшает сейсмостойкость. Дерево имеет высокое соотношение прочности и веса элементов, что делает деревянные конструкции легче других строительных материалов. Это легкий вес, который полезен при сейсмических событиях. Учитывая тот факт, что сейсмическая сила пропорциональна массе конструкции, можно ожидать, что легкие деревянные конструкции, которые правильно спроектированы и построены, будут лучше работать при землетрясениях.

Наконечник. При выполнении перекрытий желательно принимать значения нагрузок, превышающие расчетные на 30-50%. Это повысит надежность конструкции в целом и увеличит общий срок службы.

Как рассчитать необходимое количество балок

Сталь, напротив, придает пластичность деревянной конструкции. Пластичность - это способность конструкции развивать пластические деформации и отводить сейсмическую энергию, не разрушая ее.Поэтому желательно, чтобы здание имело аналогичные свойства, учитывая внезапный характер сейсмических событий, поскольку они позволят рассеивать сейсмическую энергию. Они покрыты сталью для лучшей передачи сейсмических сил. Древесина является экологически чистым строительным продуктом из-за снижения углеродного следа.

Секция и ступенька балок деревянных полов

В эпоху глобального потепления стратегии устойчивого развития не просто необходимы, они все чаще навязываются большинством правительств.Древесина, как наиболее экологичный, натуральный и возобновляемый строительный материал, нуждается в более широком распространении в строительной отрасли. Однако такие продукты, как клееные деревянные элементы и детали из обработанной древесины, считаются продуктом строительной отрасли из-за производственного процесса. Хотя склеивание и ламинирование повышают прочность и снижают влажность древесины, они также позволяют перерабатывать материалы, как и многие другие изделия из дерева.

Количество поперечных опор определяется прилагаемыми к ним нагрузками и максимальным прогибом чернового покрытия, сделанного, например, из доски или фанеры.На их жесткость влияет собственная толщина изделий и шаг между опорами, то есть расстояние от соседних балок.

Для помещений с низким уровнем обслуживания (чердак) допускается использование доски толщиной не менее 25 мм с шагом между опорами 0,6–0,75 метра. Межэтажное перекрытие жилой зоны желательно выполнять половицей размером не менее 40 мм и расстоянием в ближайших точках крепления не более 1 метра.

Таким образом, образуется до 30% потерь древесины, и некоторые положительные аспекты дерева теряются как экологический строительный материал, учитывая, что это возобновляемый ресурс. С другой стороны, сталь может быть переработана в значительной степени, поэтому сочетание дерева и стали дает положительный результат с точки зрения экологии и устойчивого строительства.

Выбор расчетной схемы

В Канаде и в большинстве других стран мира строительные нормы накладывают ограничения по высоте и площади деревянных конструкций с точки зрения противопожарной защиты, но нет ограничений на использование древесины с негорючие материалы, например сталь.Несмотря на то, что древесина является горючим материалом, здания, построенные из массивных деревянных элементов конструкции, обладают отличными огнезащитными свойствами.

Пример расчета

Чердак. Длина между стенами 5 метров. Низкая эксплуатационная нагрузка - хранение всей посуды. Полы выполняются из сухой обрезной доски хвойных пород толщиной 25 мм. При максимальном шаге 0,75 метра количество контрольных точек должно быть:

5 м / 0,75 м = 6.67 шт., Округление до целого числа в большую сторону - 7 балок.

Тогда указанный шаг равен:

5 м / 7 шт = 0,715 м.

Межэтажное перекрытие. Длина между стенами 5 метров. Первый этаж с максимальной нагрузкой. Черновой пол изготавливается из изделия размером 40 мм. Шаг на опоры берется через 1 метр.

Количество точек крепления : 5 м / 1 м = 5 шт.

Наконечник. Несмотря на небольшую нагрузку на чердачное помещение, желательно применять требования, касающиеся межэтажных перекрытий - в будущем возможна реконструкция жилого чердака.

Как рассчитать необходимое сечение традиционной деревянной балки перекрытия

Прочностные характеристики опорного элемента определяются геометрическими параметрами, - длина и поперечное сечение. Длина, как правило, задается из внутренних размеров межстенного пространства и закладывается на этапе проектирования здания. Второй параметр, сечение, можно изменять в зависимости от ожидаемых нагрузок в процессе строительства.

Пример расчета

Чтобы избежать сложных математических вычислений, мы приводим рекомендуемые данные, которые сведены в таблицу.Имея размеры пролета и шага, вы можете определить приблизительное сечение балки или диаметр бревна. Расчет основан на средней нагрузке 400 кг / м²

Таблица 1

Сечение прямоугольного бруса:

стол 2

Диаметр бревен:

Примечание: В таблицах указаны минимально допустимые размеры. При проектировании собственной постройки необходимо брать те размеры деревянных изделий, которые присутствуют на местном строительном рынке региона, а значения нужно округлять в большую сторону.

Наконечник. При отсутствии необходимой древесины ее можно заменить на доски, скрепленные между собой при помощи столярного клея и саморезов. Еще один вариант армирования - увеличение сечения балки за счет добавления к ее боковым сторонам досок определенной толщины.

Наконечник. Обработка специальными противопожарными и биозащитными средствами поможет продлить срок службы и снизить индекс горючести. К тому же эта операция способствует небольшому увеличению прочности деревянных изделий.

Наконечник. Тем, кто еще хочет провести математические исследования по расчету деревянных балок для перекрытий, желательно поискать в Интернете с этим вопросом - существует достаточное количество сайтов, на которых есть электронные калькуляторы для определения параметров силовых конструкций.

Если в частном доме по внутренней конструкции планируется устройство перекрытия, состоящего из деревянных балок, важной составляющей подготовительного этапа будет расчет точных размеров, наилучшего сечения реек и шага, который следует отступить между ними.Рассчитать размер и количество рельсов необходимо, прежде всего, чтобы сэкономить деньги, а также избежать дефицита стройматериала.

Сегодня в Интернете предлагается множество Интернет-калькуляторов, которые позволяют сделать расчет максимально простым и быстрым. Первичный расчет включает определение разнообразия используемых балок:

  • балки сплошные;
  • клееный из досок;
  • клееный из шпона;
  • часть распиленного бревна.

Какие измерения потребуются

Балки перекрытия деревянные, а точнее их точное количество, определяется на основании таких данных, которые измеряются строительной лентой:

  • размер пролета, на котором будут крепиться рельсы;
  • вариантов крепления к стеновым конструкциям, а именно предполагаемая глубина крепления;
  • оценка нагрузки, действующая непосредственно во время работы;
  • Шаг и сечение
  • чаще всего определяют по специальным таблицам.

Балки деревянные и их длина

Длина ламелей зависит от размера пролета, на котором развернуты строительные работы, плюс желательно учесть небольшой запас, необходимый для размещения деревянных балок в стене. Длину можно измерить самостоятельно, но размеры глубины зависят от используемого материала.

Например, если стены кирпичные или использовалась блочная система, деревянные балки перекрытия уходят в так называемые гнезда, их глубина колеблется в пределах 100-150 мм.Деревянные конструкции следует оборудовать выемками глубиной 70 мм. По назначению использование металлических крепежей, всевозможных зажимов, уголков определяет размер рельсов, равный пролету. Есть желание соорудить свес крыши, деревянные балки пола удалены от дома на 30-50 см.

Наиболее оптимальные размеры пролета перекрытия балок составляют от 2,5-4 м. Специалисты не рекомендуют превышать длину рейки более чем на 6 м, в противном случае лучше приобрести клееный брус или использовать в качестве опор промежуточные стены, колонны.

Схема расчета нагрузки на пол

Нагрузка, действующая на перекрытие деревянных реек, состоит из нескольких типов нагрузки:

  1. Собственная масса деталей внахлест.
  2. Постоянная или, наоборот, временная нагрузка, например, если на верхнем этаже установлена ​​мебель и бытовая техника. оборудование.

Мансардный этаж, не вмещающий вещи, хлам, а только учитывающий массу легкого утеплителя типа минеральной ваты или пенополистирола и собственный вес, принимается в размере 50 кг / кв.м. Исходя из этого рассчитывается нагрузка на операцию перекрытия:

70 × 1,3 = 90 кг / кв. М, 70 - единственное принятое постоянное значение нагрузки для мансарды, а 1,3 - показатель запаса.

Рассчитать общую нагрузку:

(50 + 90) × 1,3 + 50 = 232 кг / кв.м, округлить до 240 кг / кв.м

Для мансардного этажа, где оборудован чердак, следует добавить вес конструкции перекрытия, перегородок и мебели. Затем нагрузка возрастает до 300–350 квадратных метров.м. Складываем вес нескольких жителей и гостей дома и получаем нагрузку 350-400 кг / кв.м

.

Пошаговая инструкция по подбору размеров деревянных реек

Когда установлена ​​возможная нагрузка на деревянные балки перекрытия, пора приступить к расчету сечения деталей и расстояния между ними при креплении. Например, возьмем груз в 300 кв. м и пролетом 6 м. Тогда сечение балки предполагает использование формулы:

Размеры сечения = (20 × 22Н) / (В = 25).Эта формула была создана ведущими инженерами и дизайнерами. Итак, получаем: (20 × 22) / 25 = 17,6 см - идеальные размеры деревянных балок перекрытия.

Что касается высоты, то стоит изучить пропорциональность показателя толщине материала, который выбран в качестве надежного утеплителя. В идеале между рейками следует прокладывать не менее 30 см, но не более 1,2 м. Ориентируйтесь на размеры блоков изоляционного полотна, закрепленных в межбалочном пространстве, или на подкладную панель плоскости потолка.

Шаг крепления балки должен соответствовать шагу стоек каркасного основания, как говорят профессионалы, такой простой прием позволит добиться большей жесткости монтажа, надежности и прочности конструкции.

Если вы все еще не уверены собственными силами, рассчитывая размеры деталей, необходимых для обустройства потолка, изучите справочную информацию технических учебников, которые для удобства представлены в табличной форме.

Дизайн полов по деревянным балкам.Балки перекрытия.

Межэтажные деревянные полы очень популярны, что связано с простотой их укладки и невысокой стоимостью материала. Однако следует учитывать, что потолок - один из самых ответственных элементов любого здания.

Поэтому, прежде чем приступить к монтажу, необходимо изучить основные правила строительства деревянных полов, с которыми мы ознакомимся ниже.

Общая информация

Преимущества

Основным преимуществом деревянных полов является то, что их легко укладывать без использования специальной строительной техники.

Причем их можно использовать не только в деревянных домах, но и в постройках из следующих материалов:

  • Кирпич;
  • Легкие марки бетона;
  • Керамоблоки и др.

Конечно, сделать настил в деревянном доме своими руками не получится. Но два крепких мужчины со стажем строительных работ легко справятся с такой работой.

На фото - балки перекрытия деревянного дома

недостатки

Что касается недостатков рассматриваемой конструкции, то к ним относятся следующие моменты:

Надо сказать, что несмотря на все эти недостатки, при условии определенного монтажа правил, межэтажное перекрытие из деревянных балок - прочное, надежное и долговечное.

Характеристики прибора

Материалы

В первую очередь ознакомимся с материалами, которые могут быть использованы по назначению. Дело в том, что к балкам предъявляются жесткие требования по качеству и прочности, так как они упираются в стены только своими концами. По этим причинам древесина твердых пород не подходит для древесины.

Допускается использование пиломатериалов исключительно хвойных пород, просушенных не менее года. Идеальный вариант - брус, просушенный три года.

Лучше всего использовать квадратную балку. При этом следует учитывать, что прочность на изгиб зависит от высоты, а не от ширины детали. Наиболее устойчивой к изгибу считается балка с соотношением сторон 7: 5.

Примечание! Балки, уложенные друг на друга, могут выдерживать вдвое большую нагрузку, чем те же детали, уложенные рядом.

Размеры деревянных балок для перекрытий могут быть следующими:

Особенности укладки

Межэтажная укладка деревянных полов имеет ряд нюансов.Самое главное правило - деревянные балки без дополнительной опоры можно монтировать только на пролетах длиной не более шести метров. Оптимальное расстояние между стенами, на которых держится опора - от 2,5 до 4 метров.

Обычно дополнительная опора используется только в подвале. Если длина дома превышает 6 м, то брус укладывается на три несущие стены. Промежуточная стена находится примерно посередине дома.

Инструкции по укладке балки выглядят следующим образом:

  • Концы бруса имеют наклон под углом 60 градусов.
  • Далее торцы детали пропитываются антисептиком и затем обрабатываются смолой.
  • Низ ниши в стене, в которую будет укладываться балка, покрывается рубероидом, уложенным в несколько слоев. Следует отметить, что гнезда готовятся еще на этапе ограждения.
  • Затем торцы детали обрабатываются рубероидом, после чего ее укладывают в ниши. При этом концы не должны доходить до стены ниши примерно на 40 мм.
  • После этого пространство в нише следует заполнить минеральной ватой или пенополистиролом. Если толщина стены меньше двух кирпичей, то пространство заполняется цементным раствором (не относится к деревянным стенам).
  • Если стены кирпичные, то каждую третью балку необходимо закрепить в гнезде с помощью анкера, который закладывается в стене в процессе строительства. Анкер должен выступать из стены на 20 см. Чтобы выполнить установку балки, в ее конце необходимо просверлить отверстие под анкер подходящей глубины и диаметра.

Если стена деревянная, то балку можно дополнительно закрепить с помощью кронштейна, который крепится саморезами к низу ниши и низу балки.

Примечание! За день до укладки детали должны быть огнестойкими, защищающими древесину от огня.

Балки укладываются от краев к центру. Причем в процессе монтажа необходимо следить за их горизонтальным положением с помощью строительного уровня.

При необходимости выровняйте положение балки, выровняв просмоленные плиты подходящей толщины. Не рекомендуется сжимать брус по толщине, а также запрещается класть под него стружку.

Примечание! Балки перекрытия должны быть параллельны друг другу. Кроме того, между ними должно быть одинаковое расстояние.

Крайние балки не должны располагаться близко к параллельной стене - минимально допустимое расстояние 10 см. Не ставьте балку рядом с дымоходом.

Балочный настил

Конструкция межэтажного перекрытия по деревянным балкам - это «слоеный пирог». Дело в том, что помимо покрытия потолка применяют еще тепло / звукоизолятор и другие материалы. Причем комфорт проживания в доме зависит от качества перекрытия.

Укладка минеральных матов в потолок

  • Затем в пространство между балками помещается утеплитель. В качестве последних можно использовать минеральные маты, керамзит, эковату и др.Чаще всего используются минеральные маты, поскольку они доступны по цене, и при этом обладают хорошими эксплуатационными качествами.

На этом этапе крайне важно обеспечить плотное прилегание утеплителя к балкам.

  • Дальнейшее распространение гидроизоляционного материала.
  • По окончании работ поверх балок укладывают балки из досок, ДСП или другого материала.

Вот, собственно, и весь пирог межэтажного перекрытия по деревянным балкам.Следует отметить, что теплоизоляционный материал не только сохраняет тепло в помещении, но и выполняет функцию шумоизоляции, поэтому его установка крайне важна.

Если дом двухэтажный, также необходимо выполнить виброизоляцию. Для этого на балки укладывается резино-пробковая подложка, толщина которой должна быть не менее 4 мм. В этом случае плиты ДСП не крепятся к балкам, а просто укладываются поверх них, в результате получается плавающий пол.

Пространство между плитами и стенами заполнить войлоком. Благодаря этому все звуки перкуссии и акустики будут погашены.

На этом межэтажное перекрытие по деревянным балкам можно считать законченным. Единственное, чтобы добиться наилучшего эффекта шумоподавления, на черновой пол желательно также стелить резиново-пробковую основу, и только после этого можно монтировать окончательное напольное покрытие.

Критерии качества

Оценить, насколько качественно сделаны полы в деревянном доме, можно по следующим критериям:

  • Нет перекосов по каким-либо направлениям;
  • Нет перекосов от осей конструкций более 15 мм;
  • Отклонения по горизонтали не более 2 мм;
  • Деформация не превышает 0.7 мм на квадратный метр;
  • Когда люди ходят по полу, нет шума и вибрации.

Если пол соответствует всем этим нормам, значит, вы отлично справились с поставленной задачей. Вот, пожалуй, вся основная информация по устройству деревянных полов.

Заключение

Как мы выяснили, самостоятельно установить деревянные полы действительно несложно. Причем прослужат они не меньше, чем сам дом. Единственное, что для этого нужно - строго соблюдать указанную выше технологию ().

Ознакомиться с дополнительной полезной информацией по обсуждаемой теме можно на видео в этой статье.

Межэтажные перекрытия, подвалы или чердаки конструктивно устраивают по двум схемам - безбалковое перекрытие (в основе - использование литой плиты) и балочные перекрытия (используются деревянные балки). Перекрытия делаются для разделения межэтажных помещений, а также для отделения помещений от цокольного этажа и мансарды. Балки могут быть выполнены из различных материалов, например, из дерева, монолитного железобетона или металлических балок.

Монтаж деревянных балок перекрытия позволяет решить такие задачи:

  1. для достижения необходимых показателей прочности и жесткости пола;

  2. гарантировать, что звукоизоляция и сопротивление теплопередаче находятся на уровне, необходимом для энергосбережения;

  3. для соответствия установленным нормам паро- и воздухопроницаемости.

Выбор балок для перекрытий:

По типу и типу:

  • Балка перекрытия .Чаще всего для изготовления балок выбирают балку прямоугольного сечения. Высота балки должна быть в пределах 140–240 мм, а толщина - 50–160 мм. В этом случае соблюдается правило: толщина бруса не менее 1/24 его длины. Профессионалы отмечают, что большая прочность присуща деревянному брусу с соотношением сторон 7: 5.
  • Балки перекрытия . Более экономичное решение. Бревно имеет большую устойчивость к нагрузкам, но также низкое сопротивление изгибу.Бревно пригодно для использования только при хранении в сухих условиях не менее одного года.
  • Балки перекрытия досок . Использование доски снижает количество пиломатериалов, расходуемых на устройство перекрытия. Но, стоит отметить, что в этом случае снижается огнестойкость потолка, прочность и звукоизоляция. Обычно доску используют при строительстве мансардного этажа. Для усиления досок можно использовать прием - сращивание двух досок по длине.Тогда общее сечение будет соответствовать уровню нагрузки. Такая конструкция выдерживает нагрузку в 2 раза большую, чем брус или две доски, уложенные вплотную друг к другу. В этом случае крепление осуществляется саморезами или гвоздями, закрепленными в шахматном порядке с шагом 20 см.

2. Заготовка древесины, бревен или пиломатериалов и их обработка антисептическими, противопожарными, противогрибковыми средствами и биологической защитой.

3. Выбор типа крепления балки к стене.

Существует два способа крепления деревянных балок перекрытия к несущей стене:

  • настенное крепление. Балка закладывается в несущую стену на глубину 150-200 мм.


При таком способе установки конец балки должен быть обрезан под углом 60 °. Чтобы защитить торцы бруса, их нужно обернуть двумя-тремя слоями рубероида. При этом конец балки остается открытым, и он не должен упираться в стену.Наличие зазора 20-25 мм. позволит свободный воздухообмен. И получившуюся нишу (щель) заполняют минеральной ватой.

  • способ подвешивания. В этом случае балки крепятся к стене с помощью металлических пластин.


4. Укладка деревянных балок

На этом этапе подготавливаются балки нужной длины. Длина зависит от способа установки. Если балка вставляется в стену, рассчитывается так: длина помещения плюс 300-400 мм.для монтажа в стене. Если крепится к стене, то длина балки равна длине комнаты.

Монтаж деревянных балок перекрытия начинается с крайних балок. Каждая балка проверяется строительным уровнем. После этого балки фиксируются в гнездах стены с помощью сухого щебня.

Когда балки установлены точно по уровню и проверены по горизонтали, их можно забетонировать в посадочных пазах.

Заключение

Балки, изготовленные по этой технологии, надежно прослужат вам несколько десятков лет.Однако, чтобы продлить срок ее службы, необходимо обрабатывать древесину и проводить периодический осмотр для контроля их состояния. В случае дефектов ремонт (частичная или полная замена поврежденных элементов).

Если идет реконструкция, строительство загородного дома, коттеджа или бани, где предусмотрен деревянный потолок, то для работы подойдут двутавры. Материал соответствует нормам СНиП и позволяет значительно сократить время строительства. Использование деревянных балок имеет ряд неоспоримых преимуществ, что делает этот материал популярным среди застройщиков.Конструкция двутавра, основное назначение, расчет и технология монтажа описаны в статье.

Двутавры деревянные: конструкция и сфера применения

Двутавры из дерева активно используются в строительстве для устройства межэтажных перекрытий, как несущая конструкция стропильной системы, кровли и каркасов чердачных стен. В разрезе конструкционный материал имеет поперечное сечение в виде буквы «Н». Боковые полозья двутавров - из сухого клееного бруса, перемычка - из OSB (ориентированно-стружечная плита).Согласно СНиП поперечная перемычка пропитывается огнеупорным, водоотталкивающим клеем.


Деревянный двутавр - отличное решение для частного строительства, начиная от возведения каркасного дома и заканчивая деревянной конструкцией из сруба. Этот элемент дизайна - достойная альтернатива металлическим профилям, деревянным доскам и железобетонным плитам. К основным достоинствам можно отнести:

  • высокая прочность и жесткость, выдерживающие большие нагрузки;
  • в отличие от традиционных пиломатериалов балки не прогибаются и не скрипят полом;
  • за счет относительно небольшого веса облегчается монтаж потолка - работы будут выполнены без привлечения специального оборудования; Сделать пол из бетона своими руками очень сложно;
  • деревянные двутавры перекрытия, в отличие от металлических, не подвержены коррозии;
  • материал не сохнет, не деформируется, не высыхает, не усаживается, не скручивается и не разбухает;
  • в полках двутавра есть возможность прокладывать коммуникации;
  • применение деревянных балок в различных климатических условиях;
  • работа относительно «чистая» - нет такого количества грязи и пыли, как при заливке пола своими руками;
  • сокращение сроков строительства и трудозатрат;
  • экологичность и долгий срок службы.


Преимущества строительных материалов определяют популярность его использования:

  1. Каркасная конструкция. Устройство несущих элементов, опоры для перекрытия дверных и оконных проемов, стропильная конструкция крыши.
  2. Устройство межэтажных перекрытий и чердаков. Особенно актуален при строительстве домов из газобетона, мансарды.
  3. Реконструкция здания. Деревянные двутавры используются при реставрации, замене или усилении конструктивных элементов здания.

Виды и характеристики деревянных двутавров

Серии двутавров из дерева делятся на несколько разновидностей. Классификация по СНиП:

  1. БП серии. Балки для устройства перекрытий на пролетах до 9 м. Основные размеры элементов:
      высота
    • - 19-46 см;
    • боковые ремни - 4 * 9 см;
    • oSB толщина перегородки - 12 мм;
    • длина балки - 12 м.
  2. BS серии.Изделие используется для стропильной системы. К этой группе относятся двутавры по размерам:
    • ширина опоры - 19-41 см;
    • ремни 4 * 6 см;
    • Распорка поперечная
    • - 9,5 мм;
    • длина - до 8,5 м.
  3. SS серии. Двутавры используются при строительстве домов по «канадской» технологии, выполняя функцию основного столба при возведении внутренних перегородок и фасадных стен. Параметры продукции:
    • высота балки - 13-25 см;
    • ширина ремня - 4-4.5 см;
    • Размеры и длина стойки
    • соответствуют моделям серии BS.


Номенклатурный ряд деревянных двутавров включает ряд позиций:

  • БДК - балка клееная для строительства конструкций с малыми пролетами;
  • БДКУ / БДКУ-Л - широкие ребра жесткости, обеспечивающие высокую прочность;
  • СДКУ / СДКУ-Л - возведение каркаса стены;
  • БДКШ / БДКШ-Л - для строительства конструкций, подверженных повышенным нагрузкам; оптимален для строительства коммерческих зданий;
  • СДКШ, СДКШ-Л - широкие ребра жесткости позволяют использовать балки при строительстве стеновых панелей.

Секция двутавровой балки действует как усилитель конструкции - прочность перемычки увеличивается во много раз. По техническим показателям материал не уступает железобетонным и бетонным перекрытиям.

Сравнительное описание основных параметров деревянного двутавра, балки, металлической и монолитной железобетонной опоры приведено в таблице. Показатели рассчитаны для площади 200 кв.м.


Требования к этажам

Устройство межэтажного перекрытия руками выполняется с учетом постоянных и переменных нагрузок.Помимо веса балки должны удерживать мебель, технику и людей. Кроме того, обязательно закладывается запас прочности - его величина зависит от назначения постройки, этажности дома, материала стен и других факторов.

Важно! При расчетах необходимо учитывать индивидуальные особенности помещения. Например, облицовка натуральным камнем, размещение тяжелых тренажеров или установка объемного аквариума значительно увеличивают нагрузку на перекрытия.

Для снижения нагрузки на площадь балки рекомендуется равномерно располагать их перпендикулярно длинным стенам.


Принцип устройства перекрытия зависит от его назначения:

  1. Подвальное помещение. Главное требование - высокая прочность. Двутавры выступают основой перекрытия, поэтому должны выдерживать значительную нагрузку. При устройстве подвала или подземного гаража необходимо уменьшить расстояние между двутаврами.
  2. Мансардный этаж. Возможно самостоятельное или «встроенное» размещение в стропильной системе. Первый способ улучшает звукоизоляцию помещения. К тому же «самостоятельная» установка позволяет при необходимости отремонтировать потолок.
  3. Межэтажное строительство. С одной стороны балки являются несущей конструкцией для потолка, а с другой - лагами перекрытия. Межэтажный «пирог» заполняется звуко- и теплоизолятором с помощью пароизоляции.

Расчетные нагрузки

Расчет деревянного настила желательно доверить профессионалам.Грамотно выполненные расчеты и подбор материалов гарантируют качественный монтаж и безопасную эксплуатацию. Для определения типа опоры, ее сечения и шага монтажа необходимо рассчитать общую нагрузку на пол с учетом удельной массы самого пола и переменных нагрузок.

Сначала подготовьте схему межэтажного перекрытия, указав на ней количество и периодичность размещения деревянных балок, вид гидро- и пароизоляции.

Масса каждого компонента рассчитывается как произведение объема материала и его плотности. Объем определяется исходя из площади перекрытия, а значение плотности берется из справочника.

Плотность строительных материалов и отделки


Важно! Вес межкомнатных перегородок и стен, исходя из потолка, рассчитывается как стабильная нагрузка. Номинальный удельный вес элементов конструкции 50 кг / кв.м.

Переменная нагрузка (масса людей, мебели, животных и др.) По СНиП для жилых домов составляет 150 кг / кв.м. Суммарная нагрузка определяется исходя из коэффициента надежности:

  • 1,2 - при постоянной и переменной массе в пределах 200 кг / кв.м .;
  • 1.3 - при сумме расчетных нагрузок более 200 кг / кв.м.


Технология устройства полов

Варианты монтажа балки

Паркет деревянный своими руками оборудуют одним из следующих способов:

  1. Крепление в несущей конструкции.Брус замуровывают на глубину 15-20 см. Концы деревянной опоры срезаются под углом 60 °, очищаются и покрываются водоотталкивающим слоем, например рубероидом. В стену кладут утеплитель и оставляют зазор 2-2,5 см для нормального воздухообмена.
  2. Подвесной метод применяют, как правило, при устройстве перекрытия деревянного дома своими руками. Балки крепятся с помощью металлических скоб, уголков и скоб. При такой установке опорные конструкции принимают на себя вес двутавра и другие нагрузки.


Важно! Крайние балки пола нельзя ставить вплотную к параллельной стене. Минимально допустимое расстояние 10 см. Не устанавливайте балку возле дымохода.

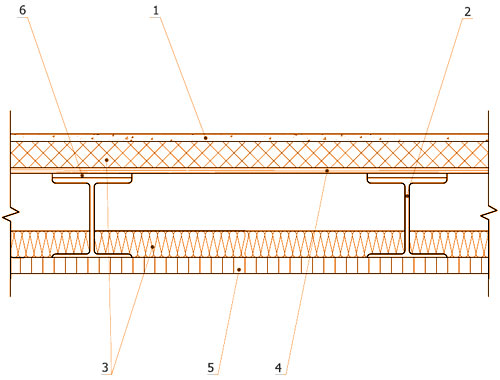

Пирог межэтажного перекрытия из деревянных балок

Устройство перекрытия деревянных двутавров выполняется по схеме:

  1. Закрепите потолочное покрытие поверх балок. В качестве чернового пола можно использовать: фанеру, ДСП, доски или другой материал.
  2. Уложить пароизоляционную пленку. Материал к двутаврам желательно крепить скобами, чтобы он не сдвинулся во время работы.
  3. В пространство между двутаврами уложить теплоизоляционный материал (минеральную вату). Важно убедиться, что утеплитель плотно прилегает к деревянным элементам.

Стоит помнить, что перекрытие на нижней стороне пола будет потолком, а на верхней стороне - полом. Сверху обшивают напольным покрытием - ламинатом, шпунтованной доской.Подойдет настил ковролина или линолеума. Для отделки потолка используют гипсокартон, деревянные рейки, вагонку, пластиковые панели или подвесные системы.

Применение деревянных балок перекрытия по ГОСТ и СНиП

Применение деревянных двутавров в строительстве регулируется государственными стандартами и правилами. Перед работой необходимо ознакомиться с основными документами:

  • СНиП 2.01.07-85 «Нагрузки и удары»;
  • СНиП II-25-80 «Деревянные конструкции»;
  • ГОСТ 8486-86Е «Пиломатериалы хвойных пород.Технические условия »;
  • СНиП 2.08.01-89 «Жилые дома»;
  • ГОСТ 30244-94 «Материалы и изделия строительные. Методы испытаний на огнестойкость. Несущие и ограждающие конструкции. «


Двутавры деревянные своими руками

Для создания двутавра потребуются следующие инструменты и материалы:

  • пила дисковая;
  • болгарка;
  • зажимы и швеллер;
  • рулетка, клей для деревянных изделий;
  • клееный брус и OSB.

Порядок изготовления балок:

  1. Клееный брус разрезать на равные части и прорезать в них пазы нужной глубины. Это будет основа балки.
  2. Подготовьте элемент жесткости. На этом элементе не должно быть неровностей, все дефекты необходимо зашкурить.
  3. Закрепите перемычку из OSB в пазах брусьев с помощью специального клея.
  4. Оставьте балку до полного высыхания клея.

Устройство и установка полов по деревянным балкам.Балки деревянные

Перекрытия - это важнейшие конструктивные элементы любого частного или загородного дома. В этой статье мы постараемся максимально рассмотреть особенности устройства и устройства перекрытий по деревянным балкам.

Перекрытие - это горизонтальная конструкция, разделяющая пространство здания по высоте. Потолки воспринимают нагрузки от мебели, оборудования и людей в помещении, а также связывая несущие стены между собой, служат элементами, обеспечивающими устойчивость конструкции.

В зависимости от расположения различают цокольные, цокольные, межэтажные и чердачные перекрытия. По своей конструкции перекрытия могут быть безбалочными или балочными.

Каковы требования для перекрытия?

Перекрытие должно иметь прежде всего необходимую прочность , чтобы выдерживать собственный вес и действующие на них нагрузки (равномерно распределенные или сосредоточенные).

Согласно (а точнее, в более поздней редакции, свод правил СП 20.13330.2011 «Нагрузки и воздействия») перекрытия в жилых домах должны выдерживать равномерно распределенную нагрузку не менее 200 кг / м² . Однако на практике межэтажные потолки в частном загородном доме обычно рассчитаны на более высокую нагрузку, а чердаки - на меньшую. Особый расчет необходим, когда предполагается сосредоточенная нагрузка значительной величины - ванна большого объема, бассейн с гидромассажем, бойлер, рояль и т. Д.

Еще одно требование - перекрытие должно быть плотным , то есть не прогибаться под действием нагрузок (допустимый прогиб - от 1/200 пролета для мансардных этажей до 1/250 пролета для перекрытий этажей), а также не быть неустойчивым, то есть не стесняйтесь перемещать мебель или людей.

Неклееные деревянные балки часто имеют высокий процент влаги, что может вызвать деформацию во время эксплуатации здания. Неклееные балки могут перекрывать пролет длиной не более 6 м.

Кроме того, полы предназначены для защиты помещения от проникновения воздуха и ударного шума из помещений, расположенных сверху или снизу. В конструкции перекрытия из балок для подавления шума устанавливаются плиты утеплителя из минеральной ваты, которые устанавливаются в зазоре между опорами.Уровень шума в помещении зависит от толщины изоляционного слоя. Обычно создают слой утеплителя толщиной 150 мм.

Бывают случаи, когда балки перекрытия должны частично оставаться в интерьере, а толщина их частей, скрытых за кромкой потолка, недостаточна для того, чтобы проложить между ними плиты, необходимые для обеспечения хорошей толщины изоляции. Затем поверх балок можно установить каркас из деревянных брусков, также заполненный плитами из минеральной ваты.Наиболее эффективное решение с точки зрения звукоизоляции - перекрытие, состоящее из двух контуров деревянных балок (как вариант - разнонаправленных), не соприкасающихся друг с другом. Каждый контур залит звукоизоляционным материалом.

Перекрытие необходимо утеплить в том случае, когда оно разделяет помещения с перепадом температур

В домах из бревен и бруса имеет смысл опирать балки перекрытия с обоих концов на несущие стены: осадки таких стен примерно одинаковы, а значит перекосы не будут перекосами

Балки деревянные

Перекрытия по деревянным балкам обычно устраивают в деревянных и , но часто их применяют в коттеджах с каменными стенами (из керамического кирпича, пенобетонных блоков и т. Д.). Такие потолки легкие, быстровозводимые и недорогие по сравнению с другими видами потолков. Однако они не лишены недостатков. Прежде всего, деревянные балки меняют размер при колебаниях температуры и влажности, что может привести к их деформации.

Самая частая проблема, возникающая при эксплуатации деревянных полов - это их колебания, колебания под действием нагрузок, что приводит к сокращению срока службы дома в целом. Причины такой изменчивости могут быть разными.Во-первых, недостаточная жесткость балки, особенно в случае большого пролета. Во-вторых, неправильное расположение балок, когда вместо ряда опор, уложенных вдоль короткой стены, есть небольшое количество балок вдоль длинной стены. Даже при достаточном сечении этих балок амплитуда их колебаний за счет собственного веса (в сочетании с нагрузкой на них) может быть заметна. В-третьих, колебание может быть вызвано неправильным креплением балок к стенам, например, когда балка точечно упирается в бревенчатую стену, а не укладывается в паз, вырезанный в бревне.

Кроме того, существует опасности поражения древесины грибком и . Чтобы свести к минимуму деформацию и вероятность загнивания балок, имеет смысл использовать только древесину, просушенную до 8-12%. Для дополнительной защиты от гниения их обрабатывают антисептиками (биозащитными составами). Однако срок их годности, как правило, не превышает 3-5 лет, поэтому специалисты не рекомендуют использовать сушеную древесину, полагаясь только на антисептик. Чтобы продлить срок эксплуатации деревянных конструкций, в доме следует поддерживать стабильный температурно-влажностный режим.

В целях пожарной безопасности дымовые трубы следует отделять от деревянных полов специальными воздуховодами, заполненными негорючим теплоизоляционным материалом (обычно минеральной ватой).

К недостаткам деревянных полов можно отнести также повышенную пожароопасность, в связи с чем, как правило, балки обрабатывают антипиренами (антипиренами), например Неомид 530-540, Сенеж огнебио проф или Пирекс Файербио Проф

Экономичный вариант перекрытия - это сквозные балки толщиной 50-80 мм и высотой 200-300 мм из неклееной древесины (обычно хвойных).Часто во избежание боковых деформаций широкие балки укрепляют деревянными подкосами. У опор такого типа есть ряд недостатков. Во-первых, приобрести продукцию приемлемого качества довольно проблематично. Как правило, балки имеют высокий уровень влажности (так как не проходят камерную сушку), что приводит к заметному изменению их геометрии в процессе эксплуатации здания.

Кроме того, они могут содержать скрытые дефекты, снижающие их несущую способность. Во-вторых, размер пролета, который может перекрыть неклееный брус максимального сечения, не превышает 6 м, что зачастую невелико.Кроме того, шаг таких опор будет относительно небольшим (например, в случае пролета длиной 4,5 м при использовании подножки размером 50 х 200 мм шаг между осями досок обычно составляет 500 мм. ), что тоже можно отнести к их минусам.

Всех этих недостатков лишены более дорогие балки - в виде склеенных между собой ламельных досок (без дефектов) (балки из клееного бруса). Размеры поперечного сечения стандартных клееных опор составляют от 140 x 50 до 200 x 200 мм, но при необходимости их поперечное сечение может быть увеличено.Балки этого типа, размер которых не создает затруднений при транспортировке, могут перекрывать пролет до 12 м. Добавим, что клееные опоры намного прочнее, чем не клееные того же сечения. Некоторые фирмы изготавливают гнутоклееный брус: чаще всего они нужны для создания перекрытий над помещениями оригинальной формы, где опоры частично видны в интерьере.

Сечение и шаг размещения балок перекрытия - параметры взаимозависимые, их выбирают исходя из пролета, предполагаемой нагрузки на потолок, удобства заполнения пространства между опорами звуко- или теплоизоляционным материалом необходимого размера.Выбор сечения обусловлен еще и необходимостью сделать балки элементом интерьера. Обычно балки укладывают параллельно невысокой стене комнаты. Но если в архитектурном проекте предусмотрены опоры, расположенные вдоль длинной стены (как правило, это балки, которые видны из комнаты), следует принять меры против их прогиба или вибрации: например, использовать специальные клееные балки, армированные металлической арматурой. , установите опорные столбы под балки или укрепите перекладины перекрытия и т. д.

Бывают ситуации, когда деревянная балка перекрытия одним концом опирается на деревянную стену, подверженную осаждению, а другим - на конструкцию, не дающую осадки (например, на кирпичную или бетонную стену). В этом случае во избежание перекоса пола при эксплуатации постройки применяем следующее решение: вдоль жесткой стены устанавливаем столбы (деревянные, бетонные и др.), На них закрепляем специальные винтовые домкраты, на которые укладываем опорная балка, а на ней - концы балок перекрытия.По мере оседания деревянной стены регулируем домкраты, уменьшая высоту стойки и сохраняя ровность потолка.

Сечение и шаг столбов определяются по предварительному расчету. Немаловажен и эстетический фактор: если в интерьере оставить опорные столбы, имеет смысл сделать шаг их расположения побольше, если они скрыты отделкой комнаты, то этот шаг можно уменьшить. Когда опоры находятся за отделкой помещения, необходимо предусмотреть возможность доступа к домкратам: например, закрыть их съемными декоративными наличниками.

В последнее время у деревянных перекрытий появились серьезные конкуренты - балки из LVL пиломатериалов (аббревиатура от английского Laminated Veneer Lumber - клееный брус), балки на основе плит OSB, металло-деревянные балки и т. Д.

Для крепления балок к стенам из бруса или бревна применяются различные решения

Первый - это проникновение концевых частей не менее чем на 70 мм в пазы, вырезанные в стенках (иногда паз заполняется изоляционным материалом для предотвращения скрипа).Также практикуется соединение типа «ласточкин хвост». Если фиксация бруса предполагает обрезку его концов, то следует иметь в виду: по нему допустим пропил не более 1/4 высоты бруса. К сожалению, часто концы спиливают пополам, значительно уменьшая сечение бруса, из-за чего в зоне распила образуются протяженные трещины, снижается жесткость опоры, что сокращает срок службы постройки.

Другой способ соединения - с использованием специальных опор из оцинкованной стали (хомуты, кронштейны, уголки и т. Д.)). Их плюс - технологичность и скорость монтажа. Есть подставки с открытым и скрытым креплением. Последние используются, когда балки должны быть видны в интерьере (пример такого крепежа - пластина Т-образной формы с длинным уступом в пазу, сделанном на конце балки). Балка крепится к опоре саморезами по металлу, а сама опора крепится к стене саморезами по металлу или саморезами большого сечения.

Ряд специалистов критически относятся к использованию таких опор при креплении балок к ограждающим стенам.Ведь согласно вышеприведенным СНиПам металлические элементы, используемые в условиях, при которых может возникать конденсат, должны быть отделены от древесины слоем гидроизоляции. Между тем, если балка перекрытия соединяется с ограждающей стеной, металлические крепления опор могут находиться в зоне точки росы. По мнению специалистов, это приведет к появлению темных полос на поверхности древесины в области таких креплений.

При использовании стальных опор для соединения балок перекрытия со стенами внутри помещения (где нет опасности образования конденсата) такой проблемы не возникает.В каменных (кирпич, пенобетон и др.) Ограждающих стенах для крепления деревянного бруса на этапе их возведения создается так называемое гнездо, в которое вставляется брус.

Глубина укладки опоры - не менее 150 мм. Конец бруса тщательно обрабатывают антисептическими составами и срезают под углом, чтобы его конец не пропитался влагой. Причем для отделения дерева от камня торец бруса оборачивают гидроизоляционным материалом (чаще всего двухслойным рубероидом или пергамином), оставляя торец открытым, чтобы не было препятствий для свободного отвода воды. пар из дерева.Брус обычно укладывают на деревянный рулон антисептика, закрепляют в гнезде поверх гидроизоляционного слоя, механически фиксируя к нему.


Для крепления деревянного бруса в каменной стене на этапе строительства создается специальное гнездо

Согласно требованиям вышеуказанных СНиП, не допускается глухая заделка деревянных конструкций в каменные стены , а значит, гнездо необходимо проветривать. Кроме того, чтобы предотвратить появление в стене мостиков холода, ее следует заполнить теплоизоляционным материалом (например, паклей), не создавая никаких препятствий для движения воздуха.

"Пирог" внахлест

Ферма конструкция бывает разная. Чаще всего пространство между балками заполняется утеплителем в виде плит из базальтового волокна, выполняющих тепло- и звукоизоляционную функцию. Толщина слоя утеплителя рассчитывается исходя из поставленных перед ним задач. Так, для межэтажного перекрытия, где важна только шумоизоляция, слой утеплителя составляет от 50 до 150 мм. Более толстый слой более эффективно изолирует комнату от шума из соседней комнаты.Слой толщиной, например, 100 мм формируется, как правило, из плит толщиной 50 мм, уложенных в два слоя со швами внахлест.

Обычно между балками кладут тепло- и звукоизоляционный материал, защищающий от влаги пароизоляционной пленкой снизу, а гидроизоляционной пленкой сверху.

Для обеспечения долговечности изоляции ее необходимо защищать от влаги. Для этого его снизу закрывают пароизоляцией (обычно пленочного типа), отсекающей водяной пар, который стремится подниматься вверх из нижних помещений здания.Кроме того, пароизоляция предотвращает попадание запахов в помещение. Пароизоляция укладывается либо на нижнюю поверхность балок, либо так, чтобы огибать балки. Укладывается без разрывов, с нахлестом швов валков и склейкой стыков специальными лентами (при этом ряд специалистов рекомендуют разрезать в месте изгиба, чтобы пар беспрепятственно выходил из балки).


Сверху утеплитель обычно покрывают гидроизоляционной пленкой для защиты от влаги, которая может попасть в него через пол верхнего помещения, соблюдая при установке те же правила, что и с пароизоляцией.К нижней поверхности балок крепится либо переплет потолка нижнего этажа (например, вагонка), либо та или иная конструкция для потолочного покрытия. На верхнюю поверхность балок монтируется обрешетка (или бревна), по которой устраивают черновой, а затем чистовой пол или сразу чистовой пол (например, массивная доска).

Цоколь по балкам представляет собой конструкцию из бревен, расположенных на определенном расстоянии друг от друга. Балка - деревянная балка прямоугольного сечения.Несущие бревна, пол, межбалочное заполнение, а также отделочный слой потолка представляют собой деревянный пол.

Преимущества и недостатки балок из деревянных балок

Такие потолки очень часто используются в частных домах. Их устанавливают между этажами или отделывают комнату и чердак. Преимущества цоколя из деревянных бревен:

  1. Для их установки не нужно использовать дополнительное оборудование (бетономешалки, краны и т. Д.).
  2. Легкость. Эти полы намного легче конструкций из других материалов.
  3. Использование таких конструкций позволяет значительно снизить нагрузку на фундамент.
  4. В отличие от бетонных полов, их всегда можно укрепить (застроить).
  5. Прост в установке и относительно недорого.

Несмотря на все очевидные достоинства этих конструкций, они также имеют ряд недостатков, к которым можно отнести:

  1. высокую пожароопасность.
  2. чувствительность к изменению температуры и влажности.

При правильной обработке древесины современными веществами вышеуказанные дефекты деревянных конструкций могут быть полностью устранены.

Требования к деревянным балкам перекрытий

На качество древесины влияет степень ее высыхания, показатель влажности ни в коем случае не должен превышать 14%, иначе материал будет иметь низкую степень прочности, начнется гнуться под действием нагрузок. Правильно подобранная балка должна иметь толщину не менее 1/24 ее длины.Например, если его длина 5 м, то ширина должна быть 20 см. Если добиться необходимой толщины сложно, то несколько узких балок складывают в одну.

Для расчета нагрузок, действующих на пол, нужно учесть тяжесть самого пола (брус, утеплитель, пол) и прибавить к ним средние показатели нагрузки от мебели, людей и так далее. Очень часто нагрузка на цоколь по деревянным балкам принимается равной 400 кг / м2. Учесть все возможные нагрузки достаточно сложно, поэтому при проектировании к результатам добавляют 30-40% для получения запаса прочности.

Каждая деревянная балка характеризуется прогибом, наименьшее значение которого составляет 1/300 ее длины. Таким образом, необходимо использовать строительные конструкции (лифты), которые могут уменьшить этот прогиб. Следует учитывать, что лиственные деревья использовать нежелательно, так как они плохо справляются с гнутостью.

Как рассчитать нужный диаметр балки

Для определения сечения деревянных элементов нужно длину комнаты разделить на шаг так, чтобы в результате у вас получилась цифра в диапазоне от 0.От 6 м до 1 м. Например, если длина комнаты 7,3 м, то ее нужно разделить на 10, расчетный шаг будет 0,73 м. Затем, исходя из таблицы, указанной в тексте, подбираем необходимое для конкретного случая сечение деревянных балок.

Таблица 1. Сечение деревянных балок

Исходя из данных этой плиты, если пролет 4,0 м, а шаг 0,6, то необходима балка толщиной 100 мм и высотой 200 мм. . Истинная длина балки увеличивается на размер ее опоры с двух сторон, поэтому ее длина рассчитывается следующим образом:

Нельзя забывать, что ширина пролета для цоколя на деревянной балке не может быть больше 5 м. .Также необходимо ответственно подходить к расчету нагрузок на деревянный пол, так как неправильно подобранные показатели могут привести к провисанию потолка или его разрушению, что может повлечь за собой не только материальные затраты, но и поставить под угрозу жизнь людей.

Современные компьютерные программы позволяют выполнять расчет нагрузки на перекрытия с достаточной точностью. Поэтому, если сомневаетесь, можете с вашей помощью перепроверить свои ожидаемые показатели.

Делая цоколь на деревянной балке, следует учитывать, что балка монтируется вдоль более короткой стены.Например, для комнаты длиной 4х5 м и шириной соответственно будут использоваться четырехметровые деревянные балки.

Если здание кирпичное, или из этого материала построен фундамент, то в него плотно укладывают балку. В кирпичной кладке необходимо заранее предусмотреть проемы для расположения балки перекрытия. Так что глубина опорного гнезда для пучка составляла не менее 18 см. Необходимо, чтобы балка опиралась на фундамент длиной 15 см и при этом оставался воздушный зазор 30 мм.Этот зазор нужен для компенсации расширения древесины.

Перед укладкой балки в фундамент ее необходимо разрезать под углом 60 от конца. Укладывать деревянную балку необходимо так, чтобы направление пропила образовывало расстояние от балки до кирпичей не менее 50 мм. То есть нижняя часть бруса должна примыкать к кирпичной кладке.

Перед тем, как приступить к монтажу деревянного бруса внахлест, его концы необходимо обернуть двумя слоями рубероида и закрепить гвоздями.Эти действия препятствуют процессам гниения древесины в тех частях, где она опирается на фундамент.

В начале работы расположены две ограничивающие балки. В этом случае наблюдайте за уровнем балки по вертикали и горизонтали.

Ограничивающие балки следует размещать на расстоянии не более 5 см от фундамента, чтобы выровнять их, используя деревянные опалубки, покрытые смолой.

После того, как крайние балки обнажены, между ними протягивается нить, по которой будут обнажаться и выравниваться промежуточные деревянные балки.После монтажа промежуточной балки ее концы утепляют минеральной ватой, затем закрепляют металлическим уголком. Для этого одна из полок уголка прикручивается саморезами к балке, а другая крепится к фундаменту.

Как катить

После того, как балки надежно закреплены, к ним прикручиваются черепные стержни. Это бруски сечением 40х40 мм или 50х50 мм, которые прикручиваются с двух сторон к балке, чтобы можно было катать. Облицовкой называют настил, который обеспечивает звуко- и теплоизоляцию.Рулонные доски набиваются на деревянные бруски таким образом, чтобы покрыть все пространство.

Запрещается набивать доски или рулонные доски снизу бруса или бруса, так как они будут держаться только на гвоздях. Для этих целей необходимо использовать шпунтованную доску с продольными пазами для стыковки и фаской.

Готовый пол необходимо защитить от разрушения, поэтому его вскрывают по всей поверхности антисептиком. Затем поверх него заглаживают пароизоляцию.Листы этого слоя необходимо перекрывать друг на друга на 10-15 см. Утеплитель выравнивается следующим слоем, он может быть любым (рулонным, плиточным, насыпным). Если вам нужен бюджетный натуральный утеплитель, то можно использовать высушенные древесные опилки. Посмотрите видео о том, как сделать пол гидроизоляцией.

Необходимая высота утеплителя для пола - 20 см. Если сечение балок не позволяет установить утеплитель такой толщины, то поверх балки можно положить поленья, а между ними утеплитель.К тому же балки с большим сечением зачастую не очень плоские для пола. Часто поверх них укладывают лаги с меньшим сечением, они более ровные. Их выкладывают перпендикулярно брусу, с меньшим шагом. Чтобы выровнять бревна, под них кладут пластиковые клинья.

Как увеличить несущую способность пола

Сделав цоколь на деревянных балках, можно сэкономить на прокатке и утеплении, не ухудшая свойств данной конструкции.При таком конструктивном решении имеет смысл укладывать слой рубероида по всей площади пола. Засыпку нужно будет производить утрамбованным гравием или гравием.

Основное преимущество цоколя на деревянных балках в том, что нагрузка, которую выдерживает эта балка, может быть увеличена.

Делается это за счет увеличения сечения балки, а именно: к балкам прибиваются доски определенной толщины, они же опираются на фундамент. Вместо досок также можно использовать металлические швеллеры, которые прикручиваются к балке.Также можно усилить перекрытие более простым методом: между уже установленными проложить дополнительные балки.

Таким образом, если со временем под агрессивным воздействием влаги, холода, вредителей деревянные балки начинают разрушаться, то полностью переделывать весь пол не нужно, достаточно заменить поврежденную опорную балку на новые балки.

Есть менее бюджетный вариант увеличения несущей способности перекрытия - перекрестное расположение несущих балок.В этом случае опора внахлест происходит по всему контуру фундамента. В местах пересечения балок стягивают струбцинами. Очень часто сделать расстояние между опорными балками пола намного проще, чем при использовании перекрестной схемы.

Расчет

для сборных нагрузок и допустимого прогиба

Рост объемов строительства частного жилья свидетельствует о росте благосостояния наших соотечественников.Молодое поколение с трудом может поверить, что не так давно нужно было по 30-40 лет находиться в очереди на получение жилья, а результат ожидания был еще неизвестен. Даже те, кто имел возможность сразу оплачивать кооперативное жилье, должны были записываться в члены этих общин, объемы такого строительства были мизерными. Это для тех, кто слишком идеализирует времена СССР, но не жил тогда.

Сегодня ситуация кардинально изменилась, большое количество наших соотечественников может покупать готовые квартиры в многоэтажках, а тех, кто не хочет дышать городским смогом, строят за городом.Существующие на рынке строительные материалы и технологии позволяют создавать уникальные проекты, о которых архитекторы раньше не могли и мечтать. Но не всем застройщикам хватает знаний, чтобы правильно подобрать вариант на втором этаже. Попробуем разобраться.

В зависимости от особенностей проекта здания на втором этаже есть два типа этажей. деревянные балки.

СНиП 2.03.13-88 от 01.01.1989, Полы. Толщина, напольные покрытия, подложка, стяжка и черный пол (щелкните ссылку, чтобы открыть PDF-файл в новом окне).

Табл. Напольные виды второго этажа по деревянным балкам.

Напольное Описание технических и эксплуатационных характеристик

Такие полы в настоящее время практически не используются, а зря. Ниже мы рассмотрим варианты, когда целесообразно устанавливать неизолированные полы. По стоимости они самые дешевые; Уложить их несложно даже новичку.
Инженерная сложная конструкция, состоит из нескольких слоев, каждый из которых оказывает существенное влияние на общую производительность.Стоимость на порядок выше холодных, но позволяет существенно снизить тепловые потери ... За счет этого дорогая конструкция быстро окупается и начинает приносить прямую прибыль. Но это возможно только при одном условии - теплые полы укладываются в строгом соответствии с действующими строительными нормами и правилами. В противном случае они быстро теряют свои первоначальные свойства и требуют сложного и дорогостоящего ремонта.

В каких случаях рекомендуется укладывать холодные полы на втором этаже

Чтобы убедительно ответить на этот вопрос, необходимо вспомнить несколько элементарных правил теплотехники.


Большинство профессиональных строителей настоятельно не советуют делать утепленные полы на втором этаже, если его помещения используются как жилые помещения. Нужно знать, что помимо ненужных потерь денег и тепловой энергии может появиться еще одна проблема. При нарушении технологии теплоизоляционный материал увеличивает свою влажность, все деревянные элементы используются в очень сложных условиях. Тепло плюс влага - отличная среда для развития грибка и гнили на несущих деревянных элементах, и ни одна из самых современных пропиток не может защитить их надолго.Со временем приходится сталкиваться с очень неприятным преждевременным ремонтом. Мы надеемся, что эта информация поможет вам принять правильное решение в каждом конкретном случае.

Общие требования

Независимо от особенностей пола, строительные нормы и правила выдвигают ко всем конструкциям общие требования ... Только их выполнение гарантирует долгую и эффективную эксплуатацию конструкций.

Изоляция

Среди множества типов наиболее часто используются два: минеральная вата и.Что выбрать? Каждый разработчик должен искать ответ на вопрос самостоятельно, мы даем только свои рекомендации.

  1. ... Его можно катать или прессовать, он пришел на замену традиционной стекловате. У него два реальных преимущества: он не горит и не выделяет в воздух вредных химических соединений. Недостатки: высокая цена, относительно большой вес и гигроскопичность. Последний недостаток требует особого внимания. Дело в том, что вата очень быстро впитывает влагу и долго сохнет.Это означает, что полы из деревянных конструкций постоянно используются в условиях повышенной влажности, а это крайне негативно сказывается на долговечности. Еще одна проблема гигроскопичности заключается в том, что влажная вата резко увеличивает теплопроводность, а эффективность утеплителя заметно снижается.

  2. ... Многие потребители настороженно относятся к этому материалу, сказываются последствия антирекламы конкурентов. Мол, горит и выделяет агрессивные химические соединения.Такую антирекламу распространяют производители минеральной ваты, у них свои личные экономические цели. Что это на самом деле? Современная пена производится с использованием инновационных добавок, за счет чего количество выделяемых вредных веществ снизилось до нормированного допустимого уровня. По этим параметрам жестких ограничений для пенопласта нет; Кстати, он менее токсичен, чем некоторые лаки, используемые для изготовления мебели. Еще одно малоизвестное качество - современный полистирол не поддерживает открытого горения, это очень важная характеристика всех строительных материалов.Конечно, по пожаробезопасности пенопласт намного уступает минеральной вате, но это не так критично, как может показаться. На практике еще никто не видел, чтобы весь дом сгорел, а пол с минеральной ватой остался цел. Напротив, пожарные не наблюдали ситуации, когда сгорел только один этаж с пенопластовой изоляцией, а все остальные конструкции не пострадали от пожара. В случае пожара особой разницы, каким материалом вы утеплили пол второго этажа, дом все равно полностью выгорит.Но по стоимости технологичности и долговечности эксплуатации полы с пенопластом намного превосходят конструкции с минеральной ватой.

Это объективные сравнительные характеристики двух обогревателей, проанализируйте полученную информацию и сделайте собственные выводы.

Балки перекрытия

В зависимости от планируемых нагрузок можно использовать доски 50 × 200 мм, 50 × 250 мм или балки не менее 150 × 150 мм.Выбирать нужно только качественный пиломатериал не ниже первого сорта. При расчетах следует учитывать, что нагрузка на пол квадратного метра может достигать 210 кг, а максимальный прогиб не должен превышать 1/250 длины. Например, если длина комнаты на втором этаже 5 м, то прогиб в ее центре не может быть больше 2 см. Это максимальное значение; в некоторых случаях прогиб не может превышать 1/400 длины.

Балки и перекрытия должны выдерживать до 180 кг / кв.м нагрузка

Достаточно сечения балки 15х15

Балки в обязательном порядке пропитывать современными антисептиками, все места соприкосновения дерева с бетоном или кладочными стройматериалами гидроизолированы. И самое главное - наличие постоянного и эффективного проветриваемого пространства под полом. Только так можно обеспечить оптимальные условия эксплуатации несущих деревянных конструкций.

Звукоизоляция

Действующие правила предписывают, чтобы порог звукоизоляции межэтажных перекрытий не превышал 50 дБ.Из физики известно, что чем выше плотность материала, тем лучше он проводит колебания. Звук - это колебания воздуха, воздушные волны различной длины и интенсивности. Все изоляционные материалы отлично их гасят; для достижения требуемых норм достаточно сделать между этажами слой минеральной ваты или пенопласта толщиной 50 мм.

Максимальная длина деревянных балок

Пол нельзя укладывать на непрочные основания, и у пиломатериалов есть свои ограничения. Современные деревянные швеллеры могут перекрывать пролеты до десяти метров, но балки в таких ситуациях, к сожалению, использовать нельзя.Допускается их использование с пролетом не более 5 м для межэтажных перекрытий и не более 6 м для мансардных этажей. Но оптимальной считается длина 4 м, при дальнейшем увеличении расстояния между точками упора прогиб под собственным весом ... В связи с такими особенностями балки необходимо укладывать по ширине помещения, Шаг между ними зависит от нескольких исходных данных: во-первых, это нагрузка на квадратный метр, во-вторых, удобство укладки теплоизоляционных материалов.Чтобы облегчить процесс выбора, в строительных нормах и правилах есть таблицы с рекомендуемыми размерами балок с учетом пролета перекрытия.

Тип полов и материалы

Есть несколько вариантов обустройства, при выборе конкретного рекомендуется учитывать максимальное количество индивидуальных факторов.


В качестве отделочных материалов можно использовать натуральные плиты или мягкие покрытия. Но есть одно ограничение.Если вы планируете теплые полы, то древесные материалы использовать не стоит по двум причинам. Во-первых, они крайне негативно реагируют на высокие температуры и обязательно треснут. Во-вторых, древесина имеет низкую теплопроводность, что снижает эффективность нагрева.

Видео - Черновой пол. Устройство перекрытия в деревянном доме

Материалы гидроизоляционные

Их следует использовать только при укладке теплых полов минеральной ватой. Где именно и какая гидроизоляция используется?


Если в комнате теплые полы, процесс монтажа усложняется.Между утеплителем и ТЭНом есть дополнительная основа. Это значительно усложняет процесс естественной вентиляции и ухудшает условия эксплуатации деревянных конструкций. Об этом нужно помнить перед тем, как начинать работы с полом, необходимо предвидеть последствия принятых решений.

Пошаговая инструкция по устройству этажа

Для примера возьмем сложный вариант - пол утепленный минеральной ватой.Балки перекрытия из досок 50 × 200 мм, по расчетам такие элементы полностью выдерживают запланированные нагрузки и имеют запас прочности около 40%. Запас необходим для всех ответственных архитектурных элементов зданий, перекрытие входит в перечень таких конструкций. Для пароизоляции будут использованы современные мембранные покрытия и черновой пол из обрезных досок толщиной 20 мм.

Практические советы. С целью удешевления строительства можно использовать плиты OSB или фанеры, использовать плиты такой же толщины или различные некондиционные сечения для чернового пола.Решение следует принимать исходя из личных финансовых возможностей и типа отделочного покрытия пола.

Шаг 1. Установите балки перекрытия на несущие стены. Мы уже говорили, что для уменьшения силы прогиба их следует укладывать по ширине комнаты, а не по длине. Обязательно оборачивайте торцы балок рубероидом, слоев должно быть не менее двух. Сами доски рекомендуется не менее двух раз пропитать антисептиком.Конкретный бренд значения не имеет, все они достаточно эффективно справляются со своими задачами, за исключением явно контрафактной продукции. Расстояние между балками соответствует ширине листов минеральной ваты. Стандартные материалы имеют ширину 60 см, а это значит, что расстояние по осям балок тоже 60 см. Таким образом получается ниша шириной 55 см в чистоте, это позволяет плотно вставить минеральную вату и исключить появление трещин. Слоты нежелательны не только потому, что вызывают теплопотери.Есть еще одна проблема - в этих местах постоянно присутствует конденсат, дерево намокает и начинает гнить. О негативных последствиях такого процесса говорить не приходится.

Варианты крепления балок перекрытия к деревянным стенам

Опытные строители могут принять окончательное решение на месте несколькими способами. Новичкам мы рекомендуем использовать один из перечисленных способов.

  1. На концах балок делают пазы по размеру бревен ... Достоинства - балки плотно лежат на стене; во многих случаях дополнительная фиксация не требуется. Недостатки - обрезанные элементы теряют прочность, на подготовку каждой балки уходит много времени. При расчетах необязательно учитывать габаритную ширину, а только в точке поднутрения. И там его значительно сокращают, за счет чего увеличивается расход пиломатериалов.
  2. Концы балок лежат на линии вырубки, под ними проделываются специальные проемы ... Очень простой и проверенный временем способ универсального применения. Профессиональные строители всегда стараются использовать этот способ крепления балок перекрытия второго этажа.

  3. С помощью металлических специальных креплений ... Они подбираются по размеру балки и прикручиваются или прибиваются к внутренним поверхностям фасадных стен ... Балки вставляются в посадочные места. Достоинства метода - простота и удобство монтажа. Недостатки - снижается несущая способность, крепление является самым слабым местом и не выдерживает таких же нагрузок, как балка.

Шаг 2. Закрепите пароизоляцию на нижних плоскостях балок степлером. Нахлест не менее десяти сантиметров, все стыки необходимо заклеить скотчем. Мы уже упоминали, что сделать защиту с герметичной полостью не получится, влага в любом случае найдет трещины. Но это не значит, что нет необходимости принимать меры по минимизации этого процесса.

Шаг 3. Прибейте рейки или доски к балкам снизу.К ним будет крепиться отделка чистового потолка, основание должно быть прочным. Поверх рельсов укладывается изоляционный материал. В нашем случае это минеральная вата, следите за тем, чтобы она плотно прилегала к краям ниши.

Практические советы. Рекомендуемая толщина утеплителя не менее десяти сантиметров. Намного эффективнее уложить не один слой утеплителя такой толщины, а два на пять сантиметров. За счет этого можно произвести смещения стыков и полностью исключить вероятность появления мостиков холода.

Очень важно, чтобы минеральная вата не промокала, если в доме нет крыши, то ее необходимо защитить пленкой. Влажный материал не может самостоятельно высохнуть в нише; его необходимо удалить для просушки. И это не только незапланированная потеря времени, но и большое количество непродуктивных отходов. При демонтаже легко рвется мокрая вата, некоторые листы необходимо полностью заменить на новые. Как правило, такие убытки никто не планирует и не учитывает при расчете количества утеплителя.В результате требуется повторное посещение магазина стройматериалов.

Шаг 4. Положите гидроизоляцию поверх утеплителя. Мы уже упоминали, что для этих целей необходимо использовать только специальную инновационную мембрану, она пропускает пар и задерживает воду. Мембрана также перекрывается и фиксируется степлером.

Шаг 5. Выложите черновой пол. В качестве финишного покрытия выбран ламинат, под который требуется прочная основа.Доски прибивают плотно, но специально стягивать их клиньями не нужно. Допускаются зазоры не более одного сантиметра. Каждую доску необходимо вбить не менее чем по два гвоздя с каждой стороны, иначе в процессе эксплуатации они погнутся. Это очень нежелательное явление, особенно для ламината - поднимается легкий налет, при ходьбе появляются крайне неприятные скрипы.

Ликвидировать их непросто, нужно полностью удалить ламинат, выровнять доски чернового пола и заново переделать покрытие.Как показывает практика, гораздо выгоднее и экономически, и по времени точно следовать рекомендованным технологиям, чем потом устранять признанный брак.

Черновой пол на втором этаже готов, можно продолжить строительство фасадных стен. Отделку перекрытия можно производить только после завершения монтажа кровли, отделки потолка и стен.

Половые доски цены

Доска пола

Видео - Теплоизоляция деревянных полов

Видео - Укладка пола по деревянным балкам на втором этаже

Возможность неподдерживаемого перекрытия больших площадей значительно расширяет архитектурные возможности при проектировании дома.Положительное решение вопроса о балке позволяет «поиграть» с объемом комнат, установить панорамные окна, строя большие холлы. Но если перекрыть «елкой» расстояние в 3-4 метра несложно, то какие балки использовать на пролете 5 м и более - это уже сложный вопрос.

Балки перекрытия деревянные - размеры и нагрузки

Сделал деревянный пол в бревенчатом доме, пол трясется, гнется, появился эффект "батут"; хотим сделать деревянные балки перекрытия 7 метров; перекрывать нужно помещение длиной 6, 8 метров, чтобы не подпирать бревна на промежуточных опорах; какой должна быть балка перекрытия на пролет 6 метров, дом из бруса; а если хотите сделать бесплатную верстку - такие вопросы часто задают форумчане.

Maxinova Пользователь FORUMHOUSE

Мой дом размером 10х10 метров. На потолок «накинул» бревна, длина их - 5 метров, сечение - 200х50. Расстояние между лагами 60 см. В процессе эксплуатации перекрытия выяснилось, что когда дети бегают в одной комнате, а вы стоите в другой, на полу возникает довольно сильная вибрация.

И этот случай далеко не единственный.

elena555 Пользователь FORUMHOUSE

Не могу понять, какие балки нужны для перекрытий.Мой дом 12х12 метров, 2-х этажный. Первый этаж - газобетон, второй - чердак, деревянный, перекрытый брусом 6000х150х200мм, уложенным через каждые 80 см. Бревна укладываются на двутавр, который опирается на столб, установленный посередине первого этажа. Когда я иду по второму этажу, я чувствую дрожащий звук.

Балки для длинных пролетов должны выдерживать большие нагрузки, поэтому, чтобы построить прочный и надежный деревянный пол с большим пролетом, их необходимо тщательно рассчитать.Прежде всего, нужно понять, какую нагрузку выдерживает деревянное бревно того или иного сечения. А затем продумайте, определив нагрузку на балки перекрытия, какое черновое и чистовое покрытие пола необходимо будет сделать; как будет подшиваться потолок; будет ли этаж полноценным жилым помещением или нежилой мансардой над гаражом.

Leo060147 Пользователь FORUMHOUSE

  1. Собственная нагрузка всех элементов конструкции пола.Сюда входит вес балок, изоляции, крепежа, напольного покрытия, потолка и т. Д.
  2. Эксплуатационная нагрузка. Сервисная нагрузка может быть постоянной или временной.

При расчете эксплуатационной нагрузки учитывается масса людей, мебели, бытовой техники и т. Д. Нагрузка временно увеличивается с приходом гостей, шумными торжествами, перестановкой мебели, если ее отодвинуть от стен в центр комнаты.

Поэтому при расчете эксплуатационной нагрузки необходимо продумать все - вплоть до того, какую мебель планируется установить, и есть ли возможность в будущем установить спортивный тренажер, который к тому же весит больше одного человека. килограмм.

Для нагрузки, действующей на деревянные балки перекрытия большой длины, приняты следующие значения (для мансардных и межэтажных перекрытий):

  • Мансардный этаж - 150 кг / кв.м. Где (согласно СНиП 2.01.07-85) с учетом запаса прочности - 50 кг / кв.м - нагрузка от собственного веса пола, а 100 кг / кв.м - нормативная нагрузка.

Если на чердаке планируется хранить вещи, материалы и другие предметы домашнего обихода, то нагрузка принимается 250 кг / кв.м.

  • Для межэтажных перекрытий и перекрытий мансардного этажа общая нагрузка принимается из расчета 350-400 кг / кв.м.

Доски внахлест от 200 до 50 и другие ходовые размеры

Это балки на пролет 4 метра, разрешенные стандартами.

Чаще всего при строительстве деревянных полов используются доски и балки так называемых ходовых размеров: 50х150, 50х200, 100х150 и др. Такие балки соответствуют нормам ( по расчету ), если планируется перекрыть проем не более четырех метров.

Для перекрытия длиной 6 и более метров размеры 50х150, 50х200, 100х150 уже не подходят.

Брус более 6 метров : тонкости

Балка на пролет 6 метров и более не должна изготавливаться из бруса и досок ходовых размеров.

Следует помнить правило: прочность и жесткость пола в большей степени зависит от высоты балки и в меньшей степени от ее ширины.

На балку перекрытия действует распределенная сосредоточенная нагрузка. Поэтому деревянные балки для больших пролетов проектируются не «встык», а с запасом прочности и допустимым прогибом. Это обеспечивает нормальное и безопасное перекрытие операций.

50х200 - перекрытие для проема 4 и 5 метров.

Чтобы рассчитать нагрузку, которую выдержит пол, необходимо обладать соответствующими знаниями. Чтобы не вникать в формулы сопротивления (а при строительстве гаража это однозначно излишне), рядовому застройщику достаточно просто воспользоваться онлайн-калькуляторами для расчета деревянных однопролетных балок.

Leo060147 Пользователь FORUMHOUSE

Самостроитель чаще всего не является профессиональным дизайнером. Все, что он хочет знать, это то, какие балки нужно смонтировать в полу, чтобы он отвечал основным требованиям прочности и надежности. Это то, что позволяют рассчитать онлайн-калькуляторы.

Эти калькуляторы просты в использовании. Чтобы произвести необходимые расчеты, достаточно ввести размеры лаг и длину пролета, на которую они должны перекрывать.

Также для упрощения задачи можно использовать готовые таблицы, представленные гуру нашего форума с ником Roracotta .

Roracotta FORUMHOUSE пользователь

Несколько вечеров потратил на изготовление таблиц, понятных даже начинающему строителю:

Таблица 1. Приведены данные, отвечающие требованиям минимальной нагрузки на перекрытия второго этажа - 147кг / кв.м.

Примечание: поскольку таблицы основаны на американских стандартах, а размеры пиломатериалов за рубежом несколько отличаются от разрезов, принятых в нашей стране, в расчетах необходимо использовать столбец, выделенный желтым цветом.

Таблица 2. Приведем данные о средней нагрузке на перекрытия первого и второго этажей - 293 кг / кв.м.

Таблица 3. Вот данные для расчетной повышенной нагрузки 365 кг / кв.м.

Как рассчитать расстояние между двутаврами

Если внимательно прочитать таблицы, представленные выше, становится понятно, что с увеличением длины пролета, в первую очередь, необходимо увеличивать высоту бревна, а не его ширину.

Leo060147 Пользователь FORUMHOUSE

Можно изменить жесткость и прочность лага вверх, увеличив его высоту и сделав «полочки». То есть делается деревянный двутавр.

Самостоятельное производство клееного бруса

Одним из решений перекрытия длинных пролетов является использование деревянных балок в перекрытиях. Рассмотрим пролет в 6 метров - какие балки выдержат большую нагрузку.

По типу сечения длинная балка может быть:

  • прямоугольный;
  • балка двутавровая;
  • коробчатый.

Среди самостроителей нет единого мнения, какой раздел лучше. Если не брать в расчет покупные изделия (сборные двутавры), то на первом месте простота изготовления в «полевых условиях», без использования дорогостоящего оборудования и инструментов.

Просто дед пользователь FORUMHOUSE

Если посмотреть на поперечное сечение любого металлического двутавра, можно увидеть, что от 85% до 90% массы металла сосредоточено в «полках».На соединительную стену приходится не более 10-15% металла. Делается это расчетом.

Какую доску использовать для балок

По прочности материалов: чем больше сечение «полочек» и чем дальше они отстоят друг от друга по высоте, тем большие нагрузки выдержит двутавр. Для самостоятельного застройщика оптимальной технологией изготовления двутавра является простая коробчатая конструкция, в которой верхняя и нижняя «полки» выполнены из уложенной плоско доски.(50х150мм, а боковые стенки из фанеры толщиной 8-12 мм и высотой от 350 до 400 мм (определяется расчетом) и т. Д.).

Фанера прибивается к полкам или прикручивается саморезами (только не черного цвета, на резку не годятся) и нужно установить на клей .

Если установить такой двутавр на шестиметровый пролет с шагом 60 см, то он выдержит большую нагрузку. Дополнительно можно установить двутавр на 6-метровый потолок с утеплителем.

Также по аналогичному принципу можно соединить две длинные доски, собрав их в «пачку», а затем положить их друг на друга по краю (взять доски 150х50 или 200х50), в результате сечение бруса будет 300х100 или 400х100 мм.Доски насаживаются на клей и стягиваются штырями или насаживаются на глухаря / дюбеля. К боковым поверхностям такой балки также можно прикрутить или прибить фанеру, предварительно смазав ее клеем.

Интересен также опыт пользователя форума под ником Taras174, , решившего самостоятельно изготовить клееный двутавр на пролет 8 метров.

Для этого участник форума купил листы OSB толщиной 12 мм, разрезал их на пять равных частей по длине.Потом купил доску 150х50 мм, длиной 8 метров. Фрезой «ласточкин хвост» выбрал паз в середине доски глубиной 12 мм и шириной 14 мм - так получилась трапеция с удлинением вниз. OSB в пазах Taras174 проклеен полиэфирной смолой (эпоксидной), предварительно «прострелив» полоску стеклопластика шириной 5 мм степлером до торца плиты. Это, по мнению участника форума, укрепило бы дизайн. Для ускорения высыхания склеиваемый участок прогревался утеплителем.

Тарас174 Пользователь FORUMHOUSE

На первом пучке тренировался "набивать руку". Вторую сделал за 1 рабочий день. По стоимости с учетом всех материалов включаю сплошную доску 8 метров, стоимость бруса 2000 руб. за 1 штуку

Несмотря на положительный опыт, такой «скваттер» не избежал ряда критических замечаний наших специалистов. А именно.

Преимущество многоэтажного дома очевидно - большая жилая площадь при тех же внешних габаритах.Образно говоря, разместив пол на полу, можно увеличить полезное пространство вдвое.

Это на самом деле несложно, единственное, что нужно заранее продумать, - это дизайн полов. Бетон перегружает стены, а со сталью трудно обращаться.

Паркет между этажами - лучший выбор для загородного дома ... Важно только точно рассчитать его параметры и выбрать качественные материалы.

Устройство для деревянных полов

Пожалуй, это лучший вид для полов, он выгодно отличается простотой изготовления и доступностью материалов.К тому же для его создания используется только древесина, что обеспечивает экологичность при достаточной надежности. Устройство перекрытия по деревянным балкам не представляет особой сложности, его основные составляющие:

  • балки несущие;
  • направляющие штанги;
  • черновой потолок;
  • цоколь верхнего этажа;
  • изоляция;
  • гидроизоляция;
  • декоративное покрытие.

Брус придаст всей конструкции необходимую прочность и надежность.Он может быть цельным или склеенным из нескольких слоев. Цельные бревна небольшого диаметра - хорошая замена брусу. Доски также могут служить основой конструкции, но такие полы имеют существенные ограничения по длине пролета и нагрузке.

В принципе, брус может быть из любой древесины, но лучше выбрать лиственницу или сосну. Твердая древесина имеет несколько иную структуру и меньшую прочность на изгиб. Такое перекрытие может не выдержать постоянной нагрузки.

Основание будущего пола и потолка соответственно монтируется на несущую конструкцию из параллельных балок.Это может быть подготовленная доска или листовой материал на древесной основе. На готовое основание (на втором этаже) укладывается напольное покрытие, снизу делается полноценный потолок.

Особенностью данной конструкции является свободное внутреннее пространство для использования. Заполняется любым материалом с теплоизоляционными или звукопоглощающими свойствами. Это поможет сохранить тепло в помещении и обеспечит надлежащий уровень звукоизоляции.

Выбор материала

Прежде всего, эта конструкция функциональна, поэтому межэтажное перекрытие по деревянным балкам должно быть надежным.Важно понимать, что он должен выдерживать не только свой вес, но и вес мебели, расположенной на верхнем этаже, и вес людей, находящихся там. Следовательно, к используемому материалу, особенно к балкам, предъявляются высокие требования к качеству.

Как уже было сказано, лучший материал для бруса - хвойное дерево. К выбору дерева следует отнестись со всей возможной ответственностью. Основные требования к материалам:

  • минимальная влажность, ее значение не должно превышать 14%;
  • Минимум
  • узлов на единицу длины;
  • не должно быть ярко выраженной крестовины;
  • без трещин, гнили, изменения цвета, следов вредителей.

Для обеспечения долговечности пола все деревянные поверхности предварительно обрабатываются антисептиком и пропитываются специальными составами, снижающими горючесть материала. Это гарантирует долговечность конструкции и защищает от возгорания.

Разновидности полов по способу крепления

Несущие балки надежно крепятся к стенам. Есть два основных способа их крепления: установка в розетку или использование дополнительных креплений.

Установка балок в пазы

Этот метод отлично подходит для кирпичных домов, зданий из шлакоблоков и подобных материалов. Для крепления бруса нужно сделать в стене паз (паз). Размеры паза должны быть на 2-3 см больше толщины и ширины бруса, глубина варьируется от 100 до 150 мм. Обеспечить гидроизоляцию стыка с помощью обычного рубероида несложно, им наматывают концы балок, утопленные внутрь стены.

Использование металлических зажимов

Если нет возможности утопить балки в стене, можно использовать внешние стальные крепления. Технически этот способ проще, но обеспечивает меньшую прочность, поэтому деревянный пол выдержит меньшие нагрузки. Подобное навесное крепление можно использовать при устройстве небольших перекрытий или между первым этажом и мансардой (мансардой) садового домика.

В продаже имеются зажимы различной формы, одни предназначены для крепления к стене, другие - на внутренние или внешние углы.С выбором оптимальной конфигурации несущих элементов проблем точно не возникнет.

Основные параметры балки для балки

Параметры балок напрямую зависят от геометрических размеров помещений нижнего и верхнего этажей, их целевого назначения. Расчет параметров - важный этап создания межэтажного перекрытия; От этого во многом зависит надежность и долговечность всей конструкции.

Форма и сечение

Прямоугольная балка считается оптимальным материалом для изготовления балок.Установленный на краю, он имеет достаточный запас прочности и высокую надежность. Иногда в качестве несущих конструкций используют кругляк или пиломатериалы определенного профиля, например двутаврового сечения.

Точные параметры балки напрямую зависят от ожидаемой нагрузки, длины пролета и расстояния между соседними балками. Кстати, вовсе не обязательно самостоятельно рассчитывать все параметры, можно воспользоваться готовыми таблицами и диаграммами.

Расчет длины

Рассчитать длину балки просто - это пролет плюс допуски на заделку в пазы.Независимо от сечения, не рекомендуется делать пролеты шириной более 6 м, это неизбежно приведет к провисанию, которое может закончиться аварией. При необходимости сделать деревянный пол большего размера можно выйти из положения, установив опоры и опоры в виде колонн из того же бруса.

Количество материала

Для удобства расчета количества материала будет нелишним нарисовать схему будущего перекрытия. При этом следует учитывать, что расстояние от крайних балок до стены будет примерно 50 мм, а остальные будут равномерно прокладываться между ними с таким же интервалом (0.5–1,0 м).

Этапы изготовления межэтажных перекрытий

После того, как расчеты будут завершены, материал закуплен, можно приступать непосредственно к устройству деревянного пола. Процесс изготовления не очень сложный, но чтобы облегчить работу, желательно все делать с помощником, особенно это актуально при изготовлении плит большой ширины.

Монтаж балок

Оптимальный вариант для жилого дома с полноценным вторым этажом - установка балок в пазы.Делать пазы можно как на этапе строительства, что намного проще, так и после возведения здания. Работа начинается с наружных балок, которые будут располагаться в непосредственной близости от боковых стен.

Из бруса вырезается заготовка необходимой длины, концы обрезаются дисковой пилой или ручной ножовкой под углом около 60 градусов. Особой аккуратности не нужно, важно создать древесине условия для дыхания.

Примечание! Часть бруса, которая будет скрыта в стене, пропитывается битумной мастикой (кроме торца) и обматывается рубероидом.

Балку вставляют в паз, под нее кладут пластину толщиной 20–30 мм. С помощью уровня контролируют правильность установки, балка должна лежать строго горизонтально. Первая и каждая пятая балка дополнительно закрепляется анкерными болтами или стальными пластинами.

Эта процедура повторяется с другой концевой балкой. Для управления самолетом между крайними балками временно укладывают доску, поверх нее - обычный строительный уровень ... Благодаря такой несложной конструкции легко подобрать толщину вагонки к каждой последующей балке.

Черепной стержень

Черепная планка - планки с поперечным сечением примерно 50 х 50 мм, которые крепятся с обеих сторон балки. Его задача - удерживать рулон, используемый как черновой потолок. Блок желательно использовать только при установке потолка сверху.

Рейки нарезаются по длине балки, закрепляются саморезами. К ним прикреплен свиток. Этот способ прост и не требует чрезмерных физических усилий, нет необходимости держать детали чернового потолка на весе, но он значительно уменьшает пространство внутри потолка, которое можно использовать для укладки утеплителя и звукоизоляции.

Если монтировать перекрытие снизу, то технологию работы можно значительно упростить, обходясь без черепной планки, тогда рулон будет крепиться с помощью саморезов непосредственно к балкам.

Создайте черновой потолок

В большинстве случаев для создания основы потолка удобно использовать листовой древесный материал. Легко монтируется и прочный. Для работы достаточно вооружиться отверткой и саморезами.

При использовании черепной планки материал разрезают на полосы равной ширине пролета, укладывают, закрепляя саморезами.Если черепной блок не установлен, можно использовать материал любого размера, единственное условие - нужно следить за тем, чтобы соседние плиты сходились на балке.

Теплоизоляция и пароизоляция

Даже если между жилыми этажами создается перекрытие, внутри стоит уложить теплоизоляционный материал, желательно минеральную вату. Он полностью заполнит пространство, сбережет тепло и будет хорошей защитой от шума.

Под утеплителем, особенно если на нижнем этаже находится кухня, ванная или другое помещение с повышенной влажностью, нужно проложить слой пароизоляции.Он защитит потолок от проникновения пара, убережет дерево от влаги, которая будет конденсироваться внутри. Листы укладываются внахлест, стыки дополнительно фиксируются строительным скотчем.

Гидроизоляция

Поверх готового изоляционного пирога укладывается гидроизоляционная пленка. Его задача - перекрыть путь влаге сверху, чтобы она не просочилась к уплотнителю. Края пленки должны перекрывать друг друга не менее чем на 10 см с каждой стороны. Строительная лента обеспечит дополнительную защиту от возможных протечек, как в случае с пароизоляцией.

Черновой этаж следующего этажа

Для создания основы под настил можно использовать доску, многослойную фанеру, листы OSB, ДСП достаточной толщины. Крепеж подбирается под выбранный материал, для плит это саморезы, для досок подходят гвозди. Работая с листовым материалом, как и при создании чернового потолка, нужно следить за тем, чтобы плиты стыковались только по балкам.

Отделка пола и потолка

Собственно работа почти закончена, осталась только облицовка.Здесь техника зависит исключительно от выбранного материала. Пол последнего этажа можно покрыть бюджетным линолеумом, элитным паркетом или выбрать золотую середину - ламинат. Материалом для потолка может быть гипсокартон с последующей покраской, пластиковые потолочные панели, вагонка.

Перекрытие из дерева - лучший выбор для загородного дома. Он прост в установке, прочен и долговечен. Это именно то перекрытие, которое вы можете сделать сами. Он прослужит долго, не требует особого ухода и благодаря исключительно натуральным материалам является отличным решением для детской комнаты, его можно делать как на верхнем, так и на нижнем этажах.

Деревянные перекрытия между этажами обычно используются в малоэтажном частном строительстве домов из дерева, кирпича или пеноблоков. У деревянных полов есть ряд преимуществ: они не утяжеляют конструкцию, позволяют обходиться без привлечения тяжелой техники, обладают достаточной прочностью и приемлемой ценой.

Выбор материала для деревянных полов

Деревянные перекрытия устраивают с пролетом не более 8 метров. В качестве основных несущих конструкций используются балки из бруса сечением от 50х150 до 140х240 мм или окоренного бревна соответствующего диаметра.Шаг балок определяется расчетом и обычно составляет от 0,6 до 1 метра. Для изготовления балок берутся только хвойные породы дерева - их прочность на изгиб намного выше, чем у лиственных пород. Бревна или брус нужно тщательно просушить под навесом. При постукивании прикладом топора лучи должны издавать звонкий чистый звук. Длина балок перекрытия должна быть такой, чтобы они плотно входили в гнезда кирпичной кладки или сруба.

Кроме балок, для выполнения межэтажных перекрытий используют:

  • Черепные планки размером 50х50 мм - они крепятся к нижней части балок с обеих сторон и перекрывают нижний этаж. прижал к ним;
  • Доска черного пола верхнего этажа.Для этих целей можно взять любую доску, в том числе и не строганную;
  • Доска пола верхняя - доска строганная рифленая;
  • Изоляция. В качестве утеплителя в деревянных полах лучше использовать минеральные плиты или рулонный материал, так как волокнистая теплоизоляция, в отличие от пенопласта, не поддерживает горение и имеет хорошие звукоизоляционные свойства;
  • Пленка гидропароизоляционная, предназначенная для защиты изоляции от паров влаги;
  • Антисептик для древесины и битумной мастики, отделки рубероида;
  • Декоративные покрытия для пола и потолка.

Конструкция - из чего состоит деревянный пол

Технология изготовления деревянных перекрытий между этажами

Балки межэтажных перекрытий обычно укладываются в стены при строительстве дома, а все остальные работы по устройству полов проводится после строительства до начала отделочных работ. Перед выполнением перекрытий необходимо рассчитать нагрузку на перекрытия, исходя из полученных данных подбираются размеры балок и шаг укладки.

  1. Балки перекрытия вставляются в кирпичную или блочную стену при кладке; для этого в стене делают специальные гнезда. Глубина гнезда должна составлять не менее половины толщины стены; можно пройти насквозь с последующей герметизацией паропроницаемой изоляцией.

  2. В деревянных постройках балки врезаются в верхний венец каркаса. Балки необходимо предварительно обработать антисептиком и просушить. Прямоугольные балки укладывают так, чтобы широкая сторона располагалась вертикально - при такой установке увеличивается их жесткость.Концы балок срезают под углом 60 °, обрабатывают битумной мастикой и обматывают рубероидом в два-три слоя. Сначала укладываются крайние балки на место. Их выравнивают с помощью длинной доски, кладенной на край, и выравнивают, при необходимости балки выравнивают с помощью подкладок из досок разной толщины, предварительно обработанных битумной мастикой и укладываемых в гнездо. Промежуточные балки совмещаются с доской, уложенной на внешние балки.

  3. После завершения возведения стен и временной или постоянной кровли начинают возведение полов.К низу балок с обеих сторон подшивают черепные стержни. Их цель - поддержать черновой пол верхнего этажа и подшить потолок нижнего. Для черепных блоков потребуется сосновый брус толщиной 50 мм, обработанный антисептиком. Крепится к балкам перекрытия саморезами по дереву. На черепные бруски укладываются доски чернового пола. Для них можно использовать не строганную доску толщиной 15 мм - нагрузка на черновой пол невелика, поэтому на толстую доску тратиться не придется.Доски чернового пола укладывают перпендикулярно балкам, упирая их в черепные бруски, и закрепляют саморезами. Черновой пол также обрабатывается антисептиком.

  4. Гидропароизоляционная пленка, например, укладывается поверх чернового пола и балок перекрытия. Полосы пленки накладывают внахлест, стыки заклеивая скотчем. Поверх пароизоляционной пленки укладывается минеральный утеплитель в виде плит или рулонов. Толщина утеплителя должна быть такой, чтобы он не выступал над поверхностью балок.В качестве утеплителя могут использоваться и другие материалы: пенополистирол, керамзит, эковата. В этом случае необходимо обратить внимание на огнестойкость изоляционного материала.

  5. Балки верхнего этажа укладываются поверх балок перекрытия. Направление укладки лаг - поперек балок, шаг от 60 см до 1 метра. Бревна изготавливаются из бруса или доски толщиной не менее 40 мм и крепятся к балкам перекрытия с помощью металлических уголков, закрепленных саморезами.Между лагами можно уложить еще один слой минерального утеплителя, перекрывая стыки нижнего слоя теплоизоляции. Минеральный утеплитель также послужит звукоизоляцией для пола и потолка. Поверх второго слоя утеплителя укладывается гидроизоляционная пленка на случай разлива жидкости.

  6. Пол верхнего этажа по лагам зашивается чистовой паркетной доской, гипсокартоном или фанерой, на которую можно укладывать любое финишное покрытие: плитку, ламинат, линолеум или пробку.На саморезы крепится паркетная доска или фанера. Его можно устроить под финишным покрытием, а в качестве пароизоляции лучше использовать фольгированную пленку.

Паркетные полы между этажами, в отличие от бетонных плит, не создают лишней нагрузки на фундамент, поэтому можно значительно снизить затраты на возведение мощного фундамента. Правильно выполненное перекрытие прочное и достаточно прочное, обладает хорошими тепло- и звукоизоляционными свойствами, к тому же натуральные материалы позволяют полу «дышать».

Возможны два варианта устройства деревянного пола: если дом одноэтажный, то пол монтируется по бревнам, а если многоэтажный, то пол каждого последующего этажа монтируется по деревянным балкам. Хотя в зависимости от конструкции и в одноэтажном доме возможно крепление деревянного пола к деревянным балкам. Поэтому дело не в выборе технологии, а в конструктивных особенностях постройки.

Балки и перекрытия

Обустройство пола второго этажа по деревянным балкам имеет свои технологические особенности.

А именно:

  • Балки являются частью конструкции дома, делая его более прочным. Балки надежно крепятся к несущим стенам, что делает пол не менее надежным.
  • Легкие строительные материалы, которыми зашита нижняя часть пола.
  • Низкие затраты на возведение таких полов. Несмотря на это, у деревянного перекрытия второго этажа есть свои недостатки. Опираясь на несущие стены, он имеет повышенную шумоизоляцию, что негативно сказывается на проживании в таком жилище.Если задуматься и установить балки перекрытия второго этажа на звукоизоляционные накладки, то проблема будет решена. К сожалению, такой подход снижает несущие характеристики конструкции в целом.

Балочное устройство

Стоит отметить, что заменить пол в деревянном доме своими руками вполне реально, нужно лишь понимать принцип выполнения работ. Чтобы пол был качественным и прослужил долго, следует определиться с количеством балок.

Для этого можно использовать специальные программы, но разработчики идут другим путем, опираясь на стандартные подходы:

  • Подбирается брус сечением 150х150 мм или 200х200 мм.
  • Расстояние между балками составляет 0,6 м.


Как правило, сосна выбирается как самый недорогой и доступный строительный пиломатериал. В зависимости от того, кирпичное здание или деревянное, крепятся балки перекрытия. В кирпичном доме они закладываются в кирпичную кладку... В деревянной конструкции они укладываются на деревянную основу и крепятся металлическими скобами.

Этот процесс требует особого подхода, который может основываться на определенных правилах:

  • Все деревянные конструкции, в том числе балки, следует обработать антисептиками и огнеупорными материалами.
  • Деревянные конструкции не должны быть смолистыми, так как это может привести к образованию конденсата.
  • Первую балку следует устанавливать на расстоянии 5 см от стены и не более.


Как уже было сказано выше, монтаж балок перекрытия осуществляется в зависимости от конструктивных особенностей конструкции.

Работа

Этажность второго этажа частного дома устроена следующим образом. Для начала нужно со всех сторон балок прикрепить бруски. Брусья крепятся таким образом, чтобы при укладке досок они находились заподлицо с балками. Крепление должно быть надежным, так как по полу придется ходить.

Перекрытие полностью зашито снизу, которое в дальнейшем послужит потолком первого этажа.Доски укладываются очень плотно, чтобы не было зазоров. После этого верхняя сторона вагонки покрывается слоем гидроизоляции или обычным глиняно-песчаным раствором.


Его преимущество в том, что эта смесь не горит, поэтому идеально подходит для таких целей. Раствор наносится тонким слоем, после чего необходимо дать ему высохнуть. Как вариант, можно уложить рубероид. Такие технологические операции увеличивают срок службы утеплителя.

Пол второго этажа в деревянном доме должен быть теплым, а для этого между балками следует уложить теплоизоляцию.

Можно использовать в качестве утеплителя:

  • обыкновенный шлак, который заливается в зазоры между балками;
  • минеральная вата;
  • пенополистирол;
  • керамзит или опилки.

В большинстве случаев используется минеральная вата из-за ее невысокой стоимости, легкости и простоты монтажа. Этот материал укладывается между балками, причем очень плотно, чтобы не было зазоров, тем более что работа с минеральной ватой позволяет его уплотнять.Это позволит получить качественное теплоизоляционное покрытие без всяких мостиков холода.


В заключение, поверхность можно покрыть пароизоляцией, хотя в этом нет необходимости при финансовых трудностях.

В качестве альтернативы можно использовать пену, но следует помнить, что она обладает положительной горючестью, несмотря на ее уникальные теплоизоляционные характеристики.

Если говорить о таких материалах, как опилки, керамзит или шлак, то это сыпучие материалы и вывести их на второй этаж в достаточном количестве не так-то просто.

После установки утеплителя можно приступать к изготовлению чистового покрытия второго этажа. Делается это по той же технологии, что и предыдущая зашивка пространства между балками. Но тогда доски крепили снизу, а теперь нужно делать сверху. Главное, чтобы черновой пол был на одном уровне с балками.


Есть еще один вариант отделки пола по балкам. Для этого поверх балок и в направлении, перпендикулярном направлению балок, крепят бревна.В этом случае получается вентилируемое пространство, что положительно сказывается на долговечности конструкции.

Кроме того, такой подход позволяет монтировать плавающий пол, что позволяет снизить уровень шума в несколько раз.

Поверх бревна крепится обычная доска или листы ДСП. В этом случае следует предусмотреть зазоры между полом и стенами. В любом случае укладку пола можно завершить финишной отделкой, под которой подойдет линолеум, паркет или ламинат.

Заключение

Вывод напрашивается сам собой: вариант с теплым полом на втором этаже вашего дома - лучший выбор ... Как правило, это дополнительный комфорт и уют.

Посмотрев видео, вы сможете больше узнать об этой технологии.

Как мне узнать, какой размер прогона мне нужен?

Прогон - один из самых важных инструментов в архитектуре.Это горизонтальная балка, которая обеспечивает структурную опору в зданиях, как правило, на крыше. Сами прогоны обычно поддерживаются стенами здания. Хотя они обычно используются в металлических зданиях, они иногда используются в конструкциях с деревянным каркасом. Пурлины бывают разных типов и размеров. Поэтому важно использовать правильный прогон.

Типы прогонов

Два наиболее распространенных типа прогонов:

Деревянная обрешетка: Деревянная обрешетка обычно используется с цементным покрытием.Дерево хорошо сочетается с остальной конструкцией, обеспечивая воздухопроницаемость помещения, ограниченного крышей. Это позволяет кому-то хранить в комнате органические материалы, такие как зерно или домашний скот. С другой стороны, деревянные прогоны могут гнить. Чтобы этого не произошло, важно перед установкой просушить прогоны.

Стальная обрешетка: Другой вариант - стальная обрешетка. Это легкий луч, устойчивый, прямой и точный. Стальные прогоны расширяются и сжимаются, чтобы с легкостью выдерживать перепады температур.Эти прогоны обычно изготавливаются из оцинкованной стали, покрытой цинком для защиты от ржавчины. Наконец, они покрываются краской, обеспечивающей защиту от коррозии.

Выбор правильного размера прогона

Purlins бывают разных размеров и могут быть установлены различными способами. Эти факторы повлияют на выбор обрешетки. Различные методы установки называются системами запуска. Система прогона будет влиять на то, насколько далеко будет растягиваться каждая прогон.Некоторые из наиболее распространенных систем запуска включают:

  • Однопролетная система: одна обрешетка перекрывает всю длину конструкции
  • Система двойных прогонов: две прогоны поддерживаются на концах и в центре
  • Система с двойным нахлестом: две прогоны слегка перекрываются в центре, чтобы обеспечить дополнительную поддержку
  • Непрерывная внахлестка: прогоны поддерживаются с каждого конца и серией равномерно расположенных поддерживающих прогонов посередине.

Когда вы узнаете систему прогонов, подумайте, сколько прогонов вам понадобится. При установке прогонов помните, что они обычно располагаются на расстоянии 16 дюймов друг от друга. Это повлияет на то, сколько прогонов вам нужно. После того, как была выбрана система прогонов прогонов, пришло время выбрать размер прогонов. Размеры следующие:

  • Четырехдюймовый прогон может охватывать 12 футов
  • Шестидюймовый прогон может охватывать 18 футов
  • Восьмидюймовый прогон может охватывать 25 футов
  • Десятидюймовый прогон может охватывать 30 футов

С этой информацией будет несложно произвести измерения и выбрать прогон нужного размера.Затем они могут быть установлены и служить опорой для крыши.

Доверьтесь ADCO Metals для кровельных нужд

В ADCO Metals мы готовы помочь вам с вашими кровельными потребностями. Наши профессионалы найдут время, чтобы выслушать вас и ваши потребности. Затем мы будем работать с вами, чтобы найти решение. Свяжитесь с нами сегодня, чтобы узнать больше о том, чем мы можем вам помочь!

6228

Назначение, виды, расчет параметров и установка балок

В частном строительстве пол обычно делается из деревянных балок.Во-первых, материал вполне доступен, во-вторых, он легкий, так что вы сможете самостоятельно справиться со строительством потолка без использования специального оборудования. Ну, а в-третьих, древесина - отличный теплоизолятор.

О чем пойдет речь:

Балки перекрытия: общие требования

Балка для устройства потолка применяется и в каркасных, и в бревенчатых, и в деревянных, и даже кирпичных постройках. Это касается только малоэтажного строительства - одноэтажного дома с мансардой или мансардой, либо двух-, трехэтажного дома.

Какая древесина используется для перекрытия?

  • Нужно только хорошо просушенное дерево - влажность не более 20%. При высыхании дерево меняет объем, иногда даже коробится, что приведет к деформации потолка.
  • Тип древесины, когда речь идет о деревянной конструкции, должен совпадать с типом остальной древесины. Степень усадки и реакция на изменение температуры у разных материалов заметно различаются.
  • Бруски необходимо тщательно и со всех сторон, не забывая концы, обработать антисептиками, так как дерево обычно подвержено гниению и является лакомым кусочком для насекомых.
  • Материал рекомендуется обрабатывать также антипиренами - составы повышают огнестойкость.


При строительстве балочной системы соблюдается ряд требований, влияющих на выбор материала - его размеров и способа изготовления.Так, над помещениями с повышенной влажностью дополнительно выполняется гидроизоляция балочной системы. А если балки разделяют перекрытия с разным температурным режимом - например, жилой этаж и неотапливаемый чердак, то теплоизоляция должна быть усилена и выполнена по тем же требованиям, что и теплоизоляция стен. В этом случае утеплитель - это ощутимая дополнительная нагрузка, и балку придется подбирать больших размеров.

Определение нагрузки

Размер балки для перекрытия между этажами определяется нагрузкой, которую должна выдерживать конструкция.Одно дело - необитаемый чердак, выполняющий роль воздушной прослойки между крышей и домом, и совсем другое - чердак, где совокупный вес мебели, людей, бытовой техники и изоляции может достигать значительных величин.

Общая нагрузка - это сумма массы всего объекта и веса самой конструкции.

Для нежилого чердака расчет будет примерно таким:

  • если помещение не используется как склад, а в утеплителе использовалась легкая - минеральная или базальтовая вата, пенополистирол, то собственная нагрузка принимается равной 50 кг / кв.м;
  • по СНиП нормативная нагрузка при эксплуатации нежилого чердачного помещения составляет 70 * 1,3 = 90 кг / кв.м с учетом запаса прочности;
  • соответственно общая нагрузка рассчитывается как 50 + 90 = 130 кг / кв. М. На практике значение сразу увеличивают до 150, чтобы обеспечить запас прочности.


При складывании и хранении на чердаке старых вещей, вплоть до мебели, при использовании тяжелой теплоизоляции, а также при облицовке потолка тяжелым отделочным материалом рабочая нагрузка увеличивается до 150.

  • Соответственно: 50 + 150 * 1,3 = 245 кг / кв.м

Межэтажные перекрытия в доме из бруса рекомендуется выполнять в тех случаях, когда второй этаж является жилой мансардой. Однако при расчетах необходимо учитывать вес мебели, пола на втором этаже, перегородок, если они есть, и общий вес постоянных жителей.


Если второй этаж состоит из жилых, отапливаемых, активно используемых помещений, то общая нагрузка составит не менее 400 кг / кв.м. Определение сечения балки как склеенной, так и из массива проводится на основании полученных значений.

Длина пола

Второй принципиальный вопрос, определяющий габариты материала. Этот параметр фиксированный - материал нарезается на стандартные отрезки, поэтому расчеты могут привести к тому, что вместо балок будут установлены деревянные фермы.

Параметр состоит из пролета и глубины заделки балки в стену.В перегородках из кирпича брус укладывается на глубину 150 мм, в стенах из дерева - врезается в основание на 70 мм.

Оптимальный пролет 2,5–4 мм, максимальный пролет 6 м. Если значение больше, балки делают из клееного бруса. При очень большом пролете могут понадобиться дополнительные несущие конструкции - колонны, перегородки. На фото - пол, собранный из клееного бруса.


Определение параметра

Сечение балки перекрытия рассчитывается в соответствии с установленной нагрузкой и пролетом.Оптимальный вариант - сечение в форме прямоугольника, в котором высота и толщина соотносятся как 1,4: 1. Ширина может составлять 40–200 мм, а высота - 100–300 мм.

Как правило, их подбирают так, чтобы высота превышала толщину теплоизолятора.

Расстояние между балками от 30 до 120 см. Это зависит и от полной нагрузки, и от размеров изоляционного листа и связующих элементов. Кроме того, в каркасном строительстве расстояние между балками должно в какой-то мере совпадать с шагом между стойками каркаса.

Балки перекрытия из клееного бруса первого этажа рассчитываются аналогично: прочностные характеристики материалов близки.

Результаты сверяются по справочной таблице для определения размеров элементов перекрытий. При проверке учитывается, что прогиб для чердачных конструкций должен быть около 1/200, а для жилых мансард - 1/350.

На видео расчет параметров балочной системы проиллюстрирован соответствующими схемами и пояснениями.

Наносить готовые железобетонные перекрытия в деревянном доме невозможно по нескольким причинам: вес изделий влечет за собой риск обрушения всего здания, взаимодействие холодного бетона и теплого дерева приведет к образованию конденсата, а следовательно , гнить и грибок. Цена на железобетонные плиты значительно превосходит деревянные бревна. Поэтому для дома из бруса или бревна естественно больше подходят натуральные пиломатериалы и их производные. Как сделать перекрытие в доме из бруса - ответы ниже.

Классификация наложений

В зависимости от проекта каждый объект может иметь несколько этажей. Для рационального разделения цокольного, цокольного, межэтажного и мансардного пространства устанавливают бревна, обслуживающие как пол, так и потолок. Дизайн есть:

  1. Подвал. Главной особенностью пола станет хорошая теплоизоляция.
  2. Межэтажный. Акцент делается на усиление конструкции и звукоизоляцию.
  3. Чердак. Обязательно используйте все три компонента защиты - тепло, пар и гидроизоляцию.

Обычно собственники стремятся сэкономить на каждом этапе строительства и стараются закупить дешевые материалы для строительства. Это касается и перекрытия в доме из бруса. Рассмотрим подробнее недорогие виды утеплителей и разумное использование того или иного типа для каждого участка объекта.

Теплоизоляция
  • Ватные плиты. Общие изоляторы для частных домов. Однако они имеют ряд недостатков - слеживаются, могут вызывать аллергию, гигроскопичны.Их лучше всего использовать на полу, а потолок в доме из бруса изолировать другим способом.
  • Стирол. Идеальный утеплитель для кровли - абсолютно не пропускает влагу, сохраняет тепло, при этом древесина получает возможность дышать.
  • Керамзит, песок. Абсолютно безопасен с экологической точки зрения. Песок также удаляет влагу. Сложность заключается в предварительной работе по созданию плотных участков.

Легкий дом из бруса, потолки которого утяжелены многокилограммовыми утеплителями, плохо поддастся усадке - ответственное дерево потрескается.Это следует учитывать перед использованием многослойных материалов.

Их (слои) необходимо учитывать по размерам перекрытий - это балки сечением не менее 50 мм и шириной до 150 мм. Если для каких-либо конструкций требуется армирование, то бревна соединяют между собой, вставляя и закрепляя между ними деревянные бруски.

Полы в деревянном доме своими руками

Любой строительный процесс должен сопровождаться чертежами и схемами - перекрытия полов в деревянном доме выделяются в проекте.Указываются допустимые расстояния, монтажные пазы на стенах, материал и другие параметры.

Самостоятельное строительство не должно отклоняться от правил, установленных стандартом. Это чревато нарушением распределения нагрузки, что влечет за собой разбалансировку или разрушение объекта. Далее:

  • Сначала по венцу нарезаются пазы, на которые будут укладываться бревна. Их ширина должна быть немного меньше толщины балок на 2-3 мм. Они должны лежать там плотно и по возможности без дополнительных креплений.

Пазы должны совпадать с аналогичными пазами на противоположной стене - перекрытия полов в доме из бруса должны находиться в одной плоскости. Уровень используется для определения точного положения.

  • Установочная ширина 50-60 см. Для одноэтажных объектов это расстояние можно увеличить до 1 м, большие значения опасны.
  • Брус или бревно укладывают с разных концов, чтобы в случае неровной плоскости всегда была возможность исправить положение.Для этого используйте бруски из дерева, поместив их под балки.
  • Необязательно снимать перекрытие деревянного дома снаружи стен - лучше, наоборот, углубить его на пару сантиметров и вспенить участок заподлицо с поверхностью. Так концы зимой не будут контактировать с холодным воздухом и скапливать конденсат.
  • Когда каркас готов, можно переходить к черновому полу, которым одновременно может быть потолок. Нельзя использовать для этого доску, не освободившуюся от коры - баг не замедлит проявиться.
  • Следующим слоем будет гидроизоляция, потом утепление, да еще можно зашить поверхность обрезной доской и смонтировать финишную отделку. Если отделка с обратной стороны, то вместо гидроизоляции на черновых досках потолка укрепите пароизоляцию и повторите слои аналогично напольным.

Так происходит устройство полов в доме из бруса. Строителям дома под силу работать, если они хоть немного владеют инструментом.

Требования к перекрытиям

В первую очередь, весь материал должен быть без видимых дефектов - кривизны, сучковатости. При усадке они напрямую повлияют на уровень пола и потолка. Естественно, никаких следов плесневой гнили и кладок короеда быть не должно.

При покупке следует узнать, какой лес использовался при изготовлении бревен - зимние участки имеют меньше влаги. Проверить это можно несколькими способами:

  1. Балки мокрого перекрытия в деревянном доме становятся синими от капли йода.
  2. Концы летних участков грязнее зимних.
  3. Кромки пиленых плетей зимой более гладкие, чем в жаркую погоду.
Перед укладкой всю древесину необходимо обработать антисептическими составами всех видов. Если работа затягивается, то приобретенный материал укладывают в сухом месте на бруски, накрывают пленкой и периодически проветривают штабель.

Деревянный дом из бруса - ответственные постройки. Перед началом строительства стоит обратить внимание на материал.Лучше всего с поставленной задачей справится дом внахлест из клееного бруса.

Такой материал изначально не вызывает нареканий по качеству, и хозяева не могут сомневаться в прочности будущих полов и потолков. Сырье дорогое, поэтому вы можете сэкономить на процессе, если будете работать самостоятельно. Это не сложно.

Необходимо включить JavaScript или обновить плеер!

Все фото из статьи

Устройство перекрытия в доме из бруса - важная тема, в которой должен разбираться любой строитель.Сечение, материал и размер бруса для перекрытия следует выбирать исходя из расчетов и практических знаний, а теоретические основы мы рассмотрим в рамках статьи. Кроме того, вы узнаете ряд полезной информации о том, как это сделать самому.

Перекрытие

Назначение и разновидности

Балка перекрытия используется как несущая балка, передающая нагрузку от всех предметов в помещении, включая собственный вес пола, на стены конструкции.Эти балки служат опорой для половых лаг и основой для украшения потолка.

Таким образом, мы видим, что у нас есть конструктивный элемент, грамотное использование которого требует правильного расчета таких параметров как:

  • поперечное сечение балки внахлест. Важно выбрать ширину и высоту секции, а также их соотношение;
  • длина балки по отношению к ее сечению. Есть максимальная длина перекрытия из балки, и обычно она не превышает 6 метров, так как древесный материал не может надежно справиться с большими пролетами;
  • шаг расположения силовых элементов по покрываемой площади;
  • пиломатериалы влажности.Это также очень важный параметр, от которого может зависеть успех всего мероприятия;
  • порода древесины, используемая при изготовлении балок. Чаще всего это сосна;
  • пиломатериалы качества. Важно следить за отсутствием трещин, большого количества сучков и других дефектов;
  • наличие, степень и состав комплексов, включающих антисептики, фунгициды, антипирены и инсектициды.

Для возведения межэтажных перекрытий обычно используется массивный четырехгранный материал из северной сосны.Самые популярные секции - 100х100 мм, 150х100 мм, 150х150 мм, 200х150 мм, 200х200 мм.

Считается, что наибольшей несущей способностью обладают детали, высота которых превышает ширину 7: 5, а длина превышает высоту примерно в 24 раза.

Важно!
Назначение балки для перекрытий - принятие, распределение и передача нагрузок от веса людей, предметов и собственного веса на несущие стены дома или квартиры.

Если говорить о разновидностях, то на практике используют следующие виды:

  1. Массивный пиломатериал.Обычно это хвойные породы: сосна, лиственница, пихта, ель, кедр. Они отличаются высоким содержанием смол и влагостойкостью, достаточно высокой прочностью и доступностью, особенно в регионах с большими лесными площадями (Россия, Беларусь, Канада, США, страны Скандинавии, Украина и др.).
  2. Брус клееный для полов. Изготавливается из ламелей (досок) радиального среза, которые склеиваются с противоположным направлением волокон. Цена на такие балки высока, но их прочность, надежность и долговечность не имеют себе равных.
  3. Сборные из досок. Если положить на край две и более доски сечением 150х30 мм и сбить их гвоздями в шахматном порядке, то в результате мы получим еще более прочный аналог массива сечением 150х50 мм. Этот способ часто используется при дачном строительстве.
  4. Современные клееные материалы в виде двутавров и других конструктивных элементов, спрессованные из стружек, ламелей, фрагментов и других отходов деревообработки. Прочный, практичный, но очень дорогой.

Важно!
Для типовых перекрытий жилых домов достаточно использовать обычные массивные или сборные из досок доски расчетного сечения из сосны.

Расчет параметров

Перед тем, как приступить непосредственно к практическим работам, необходимо рассчитать все параметры балок, которые будут нести нагрузку от перекрытий. Для этого нам понадобятся такие количества:

Основные количества Определение значения
Длина Для определения длины балки необходимо к длине пролета между ближайшими к помещению стенами прибавить двойную глубину укладки детали в стену.

Обычно глубина закладки составляет 100 - 150 мм. Если деталь крепится кронштейном или стальной розеткой, то ее длина должна быть равна пролету (ширине помещения)

.
Точные расчеты нагрузок очень громоздки, поэтому приведем уже готовые расчеты: для чердачных конструкций берутся значения от 150 до 250 кг / м² в зависимости от типа утеплителя и пошива.

Для перекрытий между жилыми этажами принимают значение 350-400 кг / м², в зависимости от количества мебели и жителей

Секция Поскольку мы уже определили длину и фактическую ожидаемую нагрузку, найдем параметры размеров секции.

Для этого делим длину на 24 (находим, какую балку использовать для перекрытия 6 метров) - 6000/24 ​​= 250 мм, теперь (250х7) / 5 = 178,6, округляем в большую сторону и получаем Перекрытие 6-ти метрового пролета балкой сечением 250х180 мм.

Конечно, мы подгоняем полученный размер под те стандарты, которые есть в продаже в сторону увеличения, так как нестандартный пиломатериал дороже

Шаг укладки Он может варьироваться от 30 до 120 см, подбирается с помощью отдельных расчетов или специальных справочных таблиц, чтобы относительный прогиб детали составлял не более 1/350 длины для межэтажного перекрытия и не более длиной более 1/250 для чердачных конструкций.

Обычно это 0,5 - 1 метр и выбирается в зависимости от ширины изоляционных плит

Важно!
В частном строительстве с относительно небольшими объемами особо точных расчетов не проводят, но используют общепринятые табличные параметры, округленные в большую сторону.
Также удобно читать с помощью специальных онлайн-калькуляторов.

Крепление на балку

Вначале производятся все необходимые расчеты.Когда известны размеры, сечение и шаг укладки брусков, можно приступать к монтажным работам. Следует сказать, что влажность материала имеет большое значение.

Доска желательно просушить до 10-12%. Брусья, влажность которых превышает 20%, нельзя использовать в строительстве, иначе они будут сильно закручены по продольной оси.

Чаще всего в стенах делают специальные вырезы или ниши, чтобы концы брусков лежали на стене на глубину 100 - 150 мм.Если стены кирпичные, бетонные или блочные, то торцы обрабатывают битумной мастикой или рубероидом, чтобы предотвратить гниение от впитанной влаги.

Ширина ниш в каменных стенах подбирается так, чтобы плита бетонировалась слоем цементно-песчаной смеси 50-100 мм. Также практикуется крепление стальными корзинами, пластинами, скобами и другими подобными деталями.

При этом сами кронштейны крепятся анкерными болтами или дюбелями к стенам, а балки вставляются в посадочную чашу и фиксируются саморезами.

В каркасных домах при расчете шага стараются учитывать расположение стеновых стоек перегородок, этот принцип позволяет создать более надежный и прочный каркас.

Важно!
Деревянные потолки хорошо проводят звуковые колебания, поэтому желательно независимо от температурного режима между балками проложить минеральную вату и использовать звукопоглощающие прокладки.

Заключение

Деревянные перекрытия между этажами основываются на балке, параметры, размеры и качество которой должны соответствовать ГОСТ и СНиП.На видео в этой статье наглядно показан процесс возведения межэтажной конструкции из дерева.

Среди множества конструктивных элементов частного дома потолок - один из самых ответственных и сложных по проектированию, монтажу узлов. Именно здесь неопытные строители допускают, пожалуй, самые опасные ошибки, именно по устройству этой системы задается большинство вопросов.

1. Почему выбирают дерево

В любом здании потолок представляет собой горизонтальную конструкцию, которая служит основой для создания пола.Кроме того, будучи перевязанным несущими стенами дома, он обеспечивает конструкции поперечную устойчивость, равномерно распределяя возможные нагрузки. Поэтому к надежности данной конструкции предъявляются самые высокие требования.

Независимо от того, какой материал использовался при строительстве дома, в частном секторе чаще всего встречались именно деревянные полы. Их часто можно увидеть в различных каменных коттеджах, и совершенно очевидно, что в деревянном строительстве (бревенчатая, балочная, каркасная и каркасно-панельная технология) альтернативы такому решению нет.Для этого есть много объективных причин. Рассмотрим достоинства и недостатки деревянных полов.

В частном малоэтажном строительстве перекрытия монтируют в нескольких вариантах:

  • Плита железобетонная сборная,
  • Плита железобетонная монолитная,
  • Балки железобетонные готовые,
  • Балки и фермы металлические,
  • Перекрытие пиломатериалов.




плюс

Или почему паркетные полы так популярны.

  • Легкий. Используя доску или брус, не перегружаем несущие стены и фундамент. Вес пола в несколько раз меньше, чем у бетонных или металлических конструкций. Обычно никакого оборудования не требуется.
  • Минимальные сроки. Минимальная сложность среди всех вариантов.
  • Универсальность. Подходит для любого здания, в любой среде.
  • Возможность установки при минусовых и очень высоких температурах.
  • Отсутствие «мокрых» и грязных процессов.
  • Возможность получения любого уровня тепло- и звукоизоляционных характеристик.
  • Возможность использования пустот для прокладки инженерных сетей (электричество, отопление, водоснабжение, канализация, низкое напряжение ...).
  • Относительно невысокая цена на сборный каркасный пол из бруса, как по стоимости деталей / комплектующих, так и по оплате труда подрядчика.


Минусы

Минусы деревянного паркета довольно условны.

  • Сложность выбора сечения материалов и конструктивных решений, обеспечивающих расчетную несущую способность.
  • Необходимость дополнительных противопожарных мероприятий, а также обеспечение защиты от влаги и вредителей (антисептики).
  • Необходимость приобретения звукоизоляционных материалов.
  • Строгое соблюдение технологии во избежание ошибок при строительстве.

2. Какой материал использовать для сборки

Деревянный пол - всегда состоит из балок.Но изготавливать их можно только из самых разных пиломатериалов:

  • Бревно оцилиндрованное до 30 см в диаметре.
  • Брус четырехгранный.
  • Доска большого сечения (толщиной от 50 мм, шириной до 300 мм).
  • Несколько досок сравнительно небольшой толщины, скрученных пластинами друг к другу.
  • Двутавры, верхние и нижние пояса которых изготовлены из обрезных строганных досок / балок, а вертикальная стена - из OSB-3, фанеры или профилированного металла (древесно-металлического изделия).
  • Ящики закрытые из листовых материалов (фанера, OSB).
  • SIP панель. По сути, это отдельные секции, в которых балки уже обшиты и имеют внутри изолятор.
  • Фермы различной конструкции, позволяющие перекрывать большие пролеты.

Самыми простыми в установке, а также самыми дешевыми и удобными для последующих операций считаются варианты, когда балки перекрытия изготавливаются из обрезного бруса.

В связи с очень высокими требованиями к несущей способности, прочности и геометрическим отклонениям пиломатериалы первого сорта следует рассматривать как заготовки.Возможно использование изделий, относящихся ко второму сорту по ГОСТу, не имеющим критических геометрических отклонений, дефектов и дефектов обработки, способных снизить прочностные характеристики и срок службы готовых деталей (через сучки, свиловатоты, косы, глубокие глубокие трещины. ...).

В этих конструкциях исключено использование валежной древесины (валежник, валежник, топка) из-за недостаточной прочности и множественных поражений дереворазрушающими болезнями и насекомыми. Также большой ошибкой было бы купить штангу или доску «с воздухом», «с армянским размером», «ТУ» - из-за заниженных сечений.

Это должен быть исключительно здоровый материал из зеленой ели или сосны, поскольку хвоя из-за своей смолистости и структуры массива намного лучше выдерживает изгибающие нагрузки и сжатие, чем большинство твердых пород дерева, и имеет относительно низкий удельный вес.

В любом случае обрезной пиломатериал необходимо освободить от остатков коры и лубяных волокон, обработать антисептиком и антипиреном. Лучше всего здесь проявят себя сухие строганые пиломатериалы, но также активно (а главное, эффективно) используется и естественная влажность материала (до 20 процентов) при нормальной обработке, тем более что цена на обрезной брус или доску этого тип заметно ниже.




3. Как выбрать размер балок и с каким шагом их расставлять

Длина балки рассчитывается таким образом, чтобы она перекрывала существующий пролет и имела «запас» для поддержки несущих стен (конкретное количество допустимых пролетов и заходов в стену читайте ниже).



Поперечное сечение доски / бруса определяется в зависимости от расчетных нагрузок, которые будут приходиться на пол в процессе эксплуатации здания.Эти нагрузки подразделяются на:

Временные нагрузки в жилом доме включают в себя вес людей и животных, которые могут перемещаться по потолку, движущиеся объекты. К постоянным нагрузкам относятся масса пиломатериала самой конструкции (балки, бревна), заполнение пола (утеплитель / шумоизоляция, изоляционные полотна), подшивка (рулон), черновой и чистовой пол, чистовой пол, перегородки, а также встроенные коммуникации, мебель, оборудование и предметы быта ...

Также не упускайте из виду возможность хранения предметов и материалов, например, при определении несущей способности этажей нежилого холодного чердака там, где это не нужно, редко используемые вещи можно хранить.

Отправной точкой является сумма постоянных и временных нагрузок, и к ней обычно применяется коэффициент надежности 1,3. Точные цифры (в том числе сечение пиломатериалов) должны определять специалисты в соответствии с положениями СНиП 2.01.07-85 «Нагрузки и удары», но практика показывает, что значения нагрузок в частных домах с деревянными балки примерно идентичны:

  • Для межэтажных (в том числе под чердаком) и цокольных этажей общая нагрузка составляет порядка 350-400 кг / м2, где доля собственного веса конструкции составляет около 100 килограмм.
  • Для покрытия ненагруженного чердака - около 130 - 150 кг / м2.
  • Для покрытия загруженного чердака нежилого помещения плотностью до 250 кг / м2.

Очевидно, что безусловная безопасность имеет первостепенное значение. Здесь учтен хороший запас и рассматривается вариант не столько распределенных нагрузок на весь пол (в таких количествах они практически нереальны), сколько возможности локальной нагрузки, которая может привести к прогибам, которые в свою очередь вызвало:

  • физиологический дискомфорт жителей,
  • разрушение узлов и материалов,
  • потерю эстетических свойств конструкции.

Кстати, определенные значения прогиба допускаются нормативными документами. Для жилых помещений они могут составлять не более 1/350 пролета (т.е. 10 мм на 3 метра или 20 мм на 6 метров), но при условии, что указанные выше ограничивающие требования не нарушаются.

При выборе сечения пиломатериала для создания бруса обычно руководствуются соотношением ширины и толщины бруса или доски в пределах 1 / 1,5 - 1/4. Конкретные числа будут зависеть, прежде всего, от: нагрузок и длины пролета.При самостоятельном проектировании вы можете использовать данные, полученные на основе расчетов с помощью онлайн-калькуляторов или публичных таблиц.

Деревянный настил оптимального среднего сечения балки мм

Пролет 3 м Пролет 3,5 м Пролет 4 м Пролет 4,5 м Пролет 5 м Пролет 5,5 м Пролет 6 м

Как видите, для увеличения несущей способности перекрытия достаточно выбрать пиломатериал большей ширины или большей толщины.В том числе можно собрать балку из двух досок, но так, чтобы получившееся изделие имело сечение не меньше расчетного. Также следует отметить, что несущие свойства и устойчивость деревянного настила повышаются, если поверх балок наносится бревно или различные типы черновых полов (листовой настил из фанеры / OSB или из обрезных досок).

Еще один способ повысить прочность деревянного пола - уменьшить расстояние между балками. Инженеры в своих проектах частных домов определяют в разных условиях расстояние между балками от 300 мм до полутора метров.В каркасном строительстве шаг балок делают зависимым от шага размещения стоек, чтобы под балкой была подставка, а не просто горизонтальный прогон обвязки. Практика показывает, что с точки зрения практичности и стоимости строительства шаг 600 или 1000 мм, так как он лучше всего подходит для последующего монтажа тепло- и шумоизоляции в разнобой (изоляционные материалы как раз имеют такой форм-фактор плит. и роллы). Это расстояние также создает оптимальное расстояние между точками опоры для крепления бревенчатого перекрытия, установленного перпендикулярно балкам.Зависимость сечения от шага хорошо видна по цифрам в таблице.

Возможное сечение балок перекрытия при изменении уклона (общая нагрузка на квадратный метр около 400 кг)

4. Как правильно установить и закрепить балки

С шагом мы решили - от 60 сантиметров до метра будет золотой серединой. Что касается пролетов, лучше всего ограничиться шестью метрами, в идеале: четырьмя-пятью метрами. Поэтому дизайнер всегда старается «уложить» балки по меньшей стороне дома / помещения.Если пролеты слишком большие (более 6 метров), то прибегают к установке несущих стен или опорных колонн с ригелями внутри дома. Такой подход позволяет использовать пиломатериалы меньшего размера и увеличивать расстояние между ними, тем самым снижая массу пола и его стоимость для заказчика с такими же (или лучшими) характеристиками несущей способности. Как вариант, фермы создают из более легких пиломатериалов с использованием перфорированного металлического крепежа, например, гвоздевых пластин.

В любом случае лучи ставятся строго горизонтально, параллельно друг другу, с выдержкой одного шага.На несущие стены и балки деревянную балку следует поддерживать не менее чем на 10 сантиметров. Как правило, используют 2/3 толщины внешней стены со стороны помещения (чтобы конец балки не выходил наружу и оставался защищенным от промерзания). В деревянных стенах сделайте пропил, в камне - оставьте отверстия при кладке. В местах соприкосновения балок несущих конструкций необходимо уложить изоляционные материалы: демпферные эластичные прокладки из резины / войлока, несколько слоев рубероида в качестве гидроизоляции и т. Д.Иногда применяется обжиг скрытых впоследствии участков балки или их покрытие битумными мастиками / грунтовками.




В последнее время для создания потолка все активнее используются специальные перфорированные кронштейны «держатели / опоры балок», которые позволяют крепить балку встык со стеной. С помощью этого типа кронштейнов можно создавать узлы с поперечными балками и усеченными балками по длине (лестничный проем, каминный проход и т. Д.) также собраны. Преимущества такого решения очевидны:

  • Полученный тройник очень надежен.
  • Работа выполняется быстро (не нужно резать, гораздо проще настроить одну плоскость).
  • Мосты холода по телу балки не образуются, т. К. Торец удален с улицы.
  • Есть возможность купить пиломатериал меньшей длины, так как не нужно заводить брус / доску внутрь стены.

В любом случае очень важно тщательно обработать антисептиком конец балки после корректировки размеров пиломатериала.

5. Какие изоляционные слои следует использовать внутри деревянных полов

Для ответа на этот вопрос, прежде всего, необходимо разделить перекрывающиеся конструкции (в круглогодичном жилом доме) на три отдельных типа:

  • Подвал ,
  • Межэтажный,
  • Чердак.

В каждом случае набор торта будет разным.

В большинстве случаев межэтажные перекрытия разделяют помещения с аналогичным или близким по величине температурным режимом (если есть покомнатная / поэтажная / зональная регулировка системы отопления).Сюда же относится и мансардный этаж, отделяющий жилую мансарду, так как это помещение отапливается, а утеплитель находится внутри кровельного пирога. По этим причинам теплоизоляция здесь не нужна, но вопрос борьбы с шумом, воздухом (голоса, музыка ...) и ударными (ступеньки, движущаяся мебель ...) становится очень актуальным. В качестве звукоизоляции в полости перекрытия укладываются акустические волокнистые материалы, созданные на основе минеральной ваты, а также прокладываются полотна из звукоизоляционных мембран.

Конструкция цоколя предполагает, что под потолком находится грунт или подвал, погреб, подвал. Даже если эксплуатируемое помещение оборудовано внизу, этот тип полов требует полной теплоизоляции, типичной для ограждающих конструкций конкретной климатической зоны и конкретного здания с его уникальным тепловым балансом. По нормам в среднем по Московской области толщина современного утеплителя с хорошей теплопроводностью будет порядка 150-200 мм.

Аналогичные требования к теплоизоляции предъявляются к чердачному этажу, над которым нет отапливаемого чердака, так как он будет основным барьером к потерям тепла через крышу здания. Кстати, из-за большего потока тепла через верхнюю часть дома толщина утеплителя здесь может потребоваться больше, чем в других местах, например 200 мм вместо 150 или 250 мм вместо 200.

Применяется пенопласт, пенополистирол, минеральная вата плотностью 35 кг / м3 в плитах или нарезанная матами из рулона (подойдет та, которая разрешена для использования в ненагруженных горизонтальных конструкциях).Утеплитель укладывается между балками, как правило, в несколько слоев, с перевязкой стыков. Нагрузка от утеплителя передается на балку через грубый шов (часто он крепится к балкам с помощью черепных стержней).

Если в конструкциях работает ваттная изоляция / звукоизоляция, ее следует защищать от влаги. В подвале влага может подниматься в виде паров от земли или из подвала / погреба. Водяной пар может попадать на межэтажные перекрытия и чердаки, что всегда насыщает воздух жилых помещений в процессе хозяйственной деятельности человека.В обоих случаях под утеплителем необходимо выложить строительную пароизоляционную пленку, которая может быть обычным или армированным полиэтиленом. Но, если теплоизоляция выполняется экструдированным пенополистиролом, не имеющим значительного уровня водопоглощения, то пароизоляция не нужна.

Сверху утеплители и волокнистые звукоизоляционные материалы защищены водонепроницаемыми листами, которые могут быть мембранами или неперфорированной гидроизоляцией.

Надежный гидробарьер особенно актуален в помещениях с повышенной влажностью: кухня, прачечная, санузел... В таких местах укладывают по балкам, обязательно с полосами внахлест 100-150 мм и проклейкой шва. Полотна по всему периметру помещения в обязательном порядке ведут к стене - на высоту не менее 50 мм над отделкой.

Перекрытие, которое в дальнейшем будет облицовано плиткой, имеет смысл дополнить черновой настил из водостойких листовых материалов - различных видов цементосодержащих плит, желательно шпунтовых. На таком сплошном перекрытии можно провести дополнительную гидроизоляцию покрытия, выполнить тонкослойное выравнивание плоскости выравнивающим материалом или сразу уложить плитку.

Можно выбрать другой вариант - собрать сплошной пол из обрезной доски, уложить гидробарьер, налить тонкослойную стяжку (до 30 мм), смонтировать плитку.

Существуют также современные клеевые составы (и эластичные затирки), позволяющие облицовывать плиткой деревянные основания, в том числе подвижные и нагретые. Поэтому кафельные полы здесь часто продают на влагостойкой фанере или OSB.

Важно! С учетом возрастающих нагрузок (общие или местные - большая ванна, чаша джакузи, напольный бойлер...) расчет сечения и шага балок под такие помещения нужно производить индивидуально.

При желании полы в ванной или на кухне деревянного дома можно оборудовать греющим кабелем или трубами водяного контура системы отопления. Их монтируют как в стяжки и слой плиточного клея, так и между лагами в специально созданном воздушном зазоре. При любом выбранном варианте потолок должен быть хорошо утеплен, чтобы не нагревать потолок помещения снизу, желательно снабдить гидроизоляцией со светоотражающим слоем фольги.

Межэтажные перекрытия в домах из бруса, а также в зданиях, возведенных из других материалов, несут двойную нагрузку: поверх них укладывают чистовой пол, а снизу крепят потолок. Между балками перекрытия деревянного дома укладывается тепло- и звукоизоляционный материал. Перед установкой балок перекрытия в доме из бруса необходимо провести антисептическую обработку.

Деревянные полы в деревянных домах имеют множество преимуществ: они легкие, обладают всеми необходимыми свойствами - тепло- и звукоизоляцией, подходят практически для любых условий эксплуатации.Перекрытия выполняют роль таких конструктивных элементов дома, которые обеспечивают распределение нагрузок по горизонтали.

Конструкции, представляющие собой перекрытия, состоят из несущих элементов и ограждений. В качестве опорных элементов выступают балки, воспринимающие нагрузку как от собственного веса, так и от веса ограждений и заполнителей. Готовая конструкция деревянного перекрытия в доме из бруса должна выдерживать заранее рассчитанные эксплуатационные нагрузки.


Перед укладкой балки необходимо обработать антисептиком.Расположите их параллельно друг другу по короткой стороне пролета, соблюдая шаг. Балки стыкуются с венцами сруба с помощью сковороды, а затем концы обрабатываются антисептиком. Для звуко- и гидроизоляции концы балок оборачивают различными материалами. Часто под торцы балок кладут кусочки толя, рубероида и фетра.

Нагрузка на перекрытия складывается из собственной массы и тех временных нагрузок, которые возникают при эксплуатации здания в целом.Вес полов зависит от их конструкции, а также от типа утеплителя.

В среднем это 230 кг / м2, но может быть и больше. Чтобы определить общую нагрузку на 1 м2 пола при эксплуатации дома, следует добавить собственную и временную нагрузку. Расстояние между балками обычно 0,5-1 м.

При установке потолков в доме из бруса следует учитывать, что на проемы между ними также ложатся нагрузки, из-за чего делать их больше 1 м не стоит.Оптимальным вариантом будет использование балок сечением 6 х 18 см с шагом между ними 40 см.

При необходимости проделать в потолке деревянного дома проем для лестницы или дымохода, устанавливается дополнительная перекладина, на которую монтируются необходимые балки. Крепятся к перекладине несколькими способами: соединением «ласточкин хвост», металлическими хомутами, на черепных перекладинах. В больших пролетах при необходимости балки можно усилить промежуточными стойками.


Для передачи нагрузок от утеплителя на балки устраивают рулон. Его изготавливают в виде щитов из продольных или поперечных досок, либо в виде щитов как из продольных, так и из поперечных досок. Они тесно связаны друг с другом. Для конструкции рулонного потолка в доме из бруса часто используют листовой материал, например, фанеру.

Главное, чтобы он выдерживал вес утеплителя.По бокам к балкам прибивают балки сечением 5 × 5 см, на которые опираются доски.


Прогон покрывается слоем рубероида или рубероида, на него укладывается или засыпается утеплитель, который подбирается заранее в соответствии с температурой воздуха зимой в данном регионе, финансовыми возможностями собственника и его предпочтения.

Плиты перекрытия между этажами: устройство балок перекрытия в деревянном доме

При строительстве двухэтажных домов нагрузка на перекрытие в деревянном доме также составляет эксплуатационную нагрузку (кроме собственного веса).Поэтому в таких домах поверх деревянных балок часто надстраивают деревянные перекрытия, а потолок просто подшивают. Бревна перекрытия укладываются на балки, между которыми укладывается кровля, а поверх нее - утеплитель. Обычный песок может служить изоляционным и звукопоглощающим материалом, однако следует помнить, что он значительно увеличивает вес конструкции.

Вместо ванных комнат и туалетов (из-за того, что в них повышена влажность) необходимо постоянный контроль перекрытия этажей в деревянном доме.Для этого нижнюю связку можно не использовать. Такой подход также поможет обеспечить достаточную вентиляцию в комнате и избежать появления плесени на полу и стенах. Гидроизоляционное покрытие (пленочный материал) в этих местах приподняты так, чтобы его край можно было прикрепить к стенам внахлест не менее 6 см.

В том случае, если в доме планируется построить печь или камин, необходимо тщательно проработать места в потолке, где будет располагаться дымоход.Балки кладут так, чтобы они не касались кирпичной трубы и были от нее удалены не менее чем на 35 см.

Отверстия в потолке зашиты огнестойким материалом. Необязательно плотно соединять кирпичную кладку с балками, так как в процессе последующей усадки дома при таком соединении труба может разрушиться.

Потолок в деревянном доме

Шаг 1

Сначала устанавливают балки перекрытия в доме из бруса: для этого аккуратно укрепляют верхнюю часть стены шпильками.Деревянные балки укладывают параллельно друг другу. Расстояние между балками должно быть одинаковым. Под торцами балок, опирающихся на внутренние стены, уложите рубероид или кровлю. Концы балок, которые упираются в наружные стены, покрывают слоем антисептика, а затем превращают в толь или толь. Концы всех балок оставляем открытыми. Балки крепятся к неровным стенам с помощью специальных металлических креплений.

Балки перекрытия в деревянном доме должны располагаться строго горизонтально.При необходимости их дополнительно укрепляют забитыми под углом гвоздями.

Шаг 2

Для устройства потолка используются доски сечением 4 Х 20 см. Прикрепите их саморезами к балкам мансардного этажа со стороны гостиной.


Со стороны чердака между балками кладут гидроизоляционный материал, а на нем утеплитель (например, эковата - ее расход 30-40 кг на 1 м3).Равномерно распределите утеплитель по поверхности.

Сверху утеплитель покрывают рубероидом, прикрепляя его к балкам перекрытия с помощью строительного степлера.

Шаг 3

В мансарде настил из сухих строганных досок толщиной 4 см. Прикрепите их к балкам перекрытия саморезами.


В гостиной на потолок крепится пароизоляционная пленка.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
