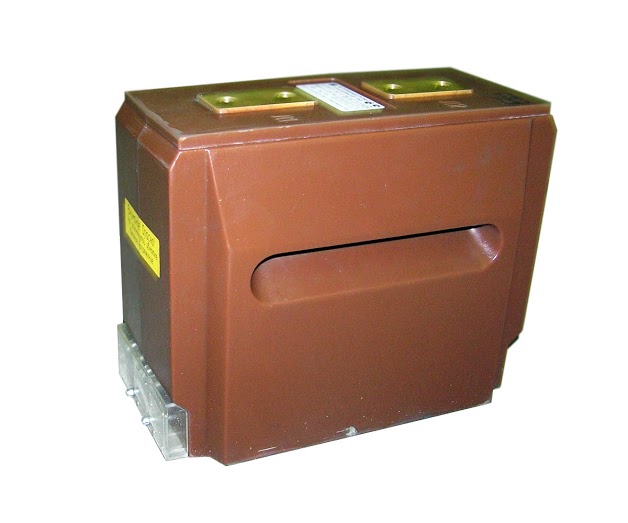

Опорные трансформаторы тока ТОЛ-10-IM — farforelectro.ru
Межповерочный интервал — 16 лет.
ТУ16 — 2011 ОГГ.671 210.001 ТУ
взамен
ТУ16 — 2007 ОГГ.671 213.046 ТУ
Назначение
Трансформатор предназначен для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в комплектных устройствах внутренней и наружной установки (КРУ, КРУН и КСО) переменного тока на класс напряжения до 10 кВ частоты 50 или 60 Гц. Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Трансформатор изготавливается в климатическом исполнении УХЛ и Т категории размещения 2 по ГОСТ 15150.
Трансформатор комплектуется прозрачными крышками для раздельной пломбировки выводов вторичной обмотки ().
Трансформатор ТОЛ-10-IM-2 может комплектоваться опроной плитой.
Габаритные размеры плиты см. здесь.
Сообщаем, что в трансформаторах тока производства ОАО «Свердловский завод трансформаторов тока» допускается использование вторичных обмоток для учета, классов точности 0,2S и 0,5S со значением вторичной нагрузки ниже 25% от номинальной. Минимально допустимая нагрузка для обмоток класса точности 0,2S и 0,5S составляет 1ВА.
В паспорте на трансформаторы тока со вторичными обмотками для учета классов точности 0,2S и 0,5S указываются измеренные токовые и угловые погрешности при номинальной вторичной нагрузке 1ВА.
Гарантийный срок эксплуатации — 5 (пять) лет со дня ввода трансформатора в эксплуатацию, но не более 5,5 лет с момента отгрузки с завода-изготовителя.
Срок службы — 30 лет.
Возможно изготовление трансформаторов с РАЗНЫМИ коэффициентами трансформации вторичных обмоток.
Таблица 1. Технические характеристики
| Наименование параметра | Норма | ||
| ТОЛ-10-IМ-2 | ТОЛ-10-IМ-3 | ТОЛ-10-IМ-4 |
| Номинальное напряжение, кВ | 10 или 11* | ||
| Наибольшее рабочее напряжение, кВ | 12 | ||
| Номинальная частота переменного тока, Гц | 50 или 60* | ||
| Номинальный первичный ток, А | 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400; 600; 750; 800; 1000; 1200; 1500; 2000 | ||
| Номинальный вторичный ток, А | 1 или 5 | ||
| Число вторичных обмоток | 2 | 3 | 4 |
| Номинальный класс точности: Вторичной обмотки для измерений Вторичной обмотки для защиты | 0,2S; 0,5S; 0,2; 0,5 | ||
| Номинальная вторичная нагрузка, ВА: Вторичной обмотки для измерений cos φ = 1 cos φ = 0,8 Вторичных обмоток для защиты при cos φ = 0,8 | 1; 2; 2,5 | ||
| Номинальная предельная кратность вторичных обмоток для защиты, при номинальном первичном токе, | 10 | ||
| Номинальный коэффициент безопасности приборов обмотки для измерений, не более, в классах точности: 0,5 0,2; 0,5S; 0,2S | 15 | ||
| Испытательное напряжение, кВ: Одноминутное промышленной частоты | 42 | ||
| Грозового импульса | 75 | ||
Односекундный ток термической стойкости, кА: 5 | 0,4 | ||
| 300; 400 | 40,0 | 31. 5 | |
| 600 — 2000 | 40,0 | ||
Ток электродинамической стойкости, кА: 5 |
1,0 | ||
| 300; 400 | 102,0 | 81,0 | |
| 600 — 2000 | 102,0 | ||
Примечания:
1. возможно изготовление трансформаторов с параметрами отличающимися от номинальных.

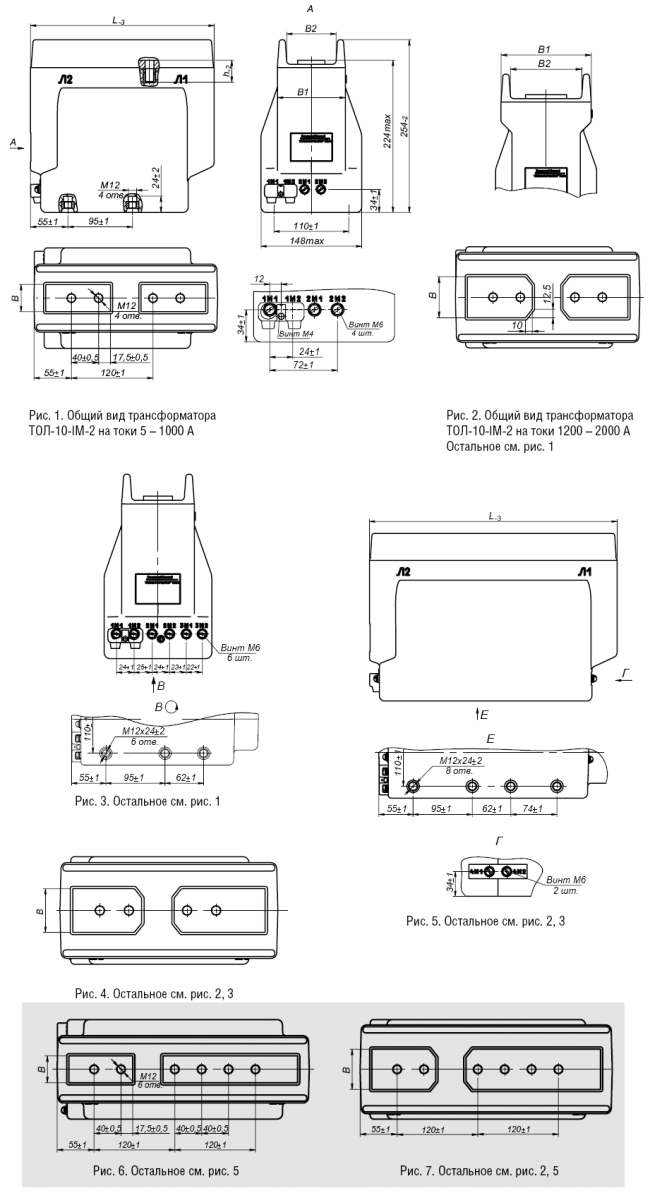

Таблица 2. Габаритные размеры
Тип трансформатора | Номинальный первичный ток | Рис. | Размеры, мм | Масса max, кг | ||||
L |
| B1 | B2 | h | ||||
ТОЛ-10-IM-2 | 5-15 | 1 | 270 | 40 | 100 | 72 | 26 | 19 |
| 20-400 | 36 | |||||||
600-1000 | 40 | 32 | ||||||
1200-2000 | 2 | 60 | 132 | 104 | 36 | 21 | ||
ТОЛ-10-IM-3 | 5; 15-400 | 3 | 300 | 40 | 100 | 72 | 26 | 22 |
| 10 | 22 | |||||||
600-1000 | 32 | |||||||
1200-2000 | 4 | 60 | 132 | 104 | 36 | 25 | ||
ТОЛ-10-IM-4 | 5; 15-400 | 5 | 375 | 40 | 100 | 72 | 26 | 29 |
| 10 | 22 | |||||||
600-1000 | 6 | 32 | ||||||
1200-2000 | 7 | 60 | 132 | 104 | 36 | 32 | ||
Таблица 3.
Расчетные значения номинальной предельной кратности вторичных обмоток для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для трансформаторов тока ТОЛ-10-IМ
Номинальная вторичная нагрузка, В∙А | 3 | 5 | 10 | 15 | 20 | 30 | 40 | 50 |
Коэффициент трансформации | Номинальная предельная кратность | |||||||
(5-75)/5; (100-300)/5; 600/5 | 24 | 19,5 | 13 | 10 | 8 | 5,5 | 4 | 3,5 |
80/5; 400/5; 800/5 | 26 | 21,5 | 15 | 9 | 7 | 5,5 | 4,5 | |
750/5 | 25 | 21 | 6,5 | 5 | 4 | |||
1000/5 | 27 | 23 | 17 | 8 | 7 | 5,5 | ||
1200/5 | 24 | 18 | 8,5 | 8 | 6 | |||
1500/5 | 18 | 16 | 12 | 8 | 6 | 5 | 4 | |
2000/5 | 13 | 9 | 7,5 | 6 | 5 | |||

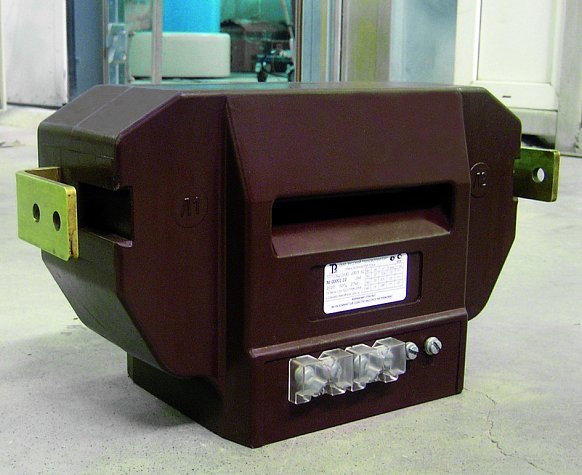

Трансформатор тока ТОЛ-10IМ-2-1(2), ТОЛ-10IМ-3-1(2)
Назначение
Изготавливаются на замену трансформаторов ABK-10, IMZ-10, TPU 40.
13.
Технические параметры согласовываются при заказе.
Опорный измерительный трансформатор тока
Скачать чертеж Скачать руководство по экплуатации Скачать каталог
Основные вопросы:
Какие трансформаторы тока легко заменить на ТОЛ-НТЗ-10-11А ?
| ТОЛ-СЭЩ-10-11-0,5/10Р-10/15-1200/5 У2 | ТЛК-СТ-10-5(1)-0,5/10Р10-10ВА/15ВА-1200/5-1200/5 40 У2 |
| ТОЛ-НТЗ-10-11А на 100% совпадает с ними по техническим и геометрическим показателям | |
| ТОЛ-СЭЩ-10-11М-0,5/10Р-10/15-1200/5 У2 | ТЛК-СТ-10-15(1)-0,5/10Р10-10ВА/15ВА-1200/5-1200/5 40 У2 |
ТОЛ-НТЗ-10-11А на 2 см длиннее. Все остальное на 100% совпадает по техническим и геометрическим показателям | |
При замене на какие трансформаторы предстоит менять местами ошиновку ?
| ТОЛ-10-I-2-0,5/10Р-1200/5 У2, 10/15ВА | ТОЛ-СВЭЛ-10М-29-0,5/10Р-1200/5 УХЛ2, 10/15ВА |
| ТОЛ-СВЭЛ-10-1-0,5/10Р-1200/5 УХЛ2, 10/15ВА | ТОЛ-10-11.2-2-0,5/10Р-1200/5 У2, 10/15ВА |
| ТЛО-10 М1АС-0,5 Fs10/10Р10-10/15-1200/5 У2 б 40кА | ТЛО-10 М11АС-0,5 Fs10/10Р10-10/15-1200/5 У2 б 40кА |
ТОЛ-НТЗ-10-01А на 100% совпадает по техническим показателям. На входе шины (Л1 и Л2) переставлены местами | |
В какое оборудование устанавливается?
Эти трансформаторы устанавливаются в КСО – камеры сборные одностороннего обслуживания. И в КРУН – комплектные распределительныеустройства наружной установки на 6 и 10кВ.
В схеме:3ТТ = устанавлиется три трансформатора тока. В схеме:2ТТ = устанавлиется два трансформатора тока.
Какое расположение шины на входе и выходе Л1 и Л2?
У ТОЛ-НТЗ-10-11А шина Л1 расположена со стороны шильдика и вторичных обмоток. Такое расположение у ТОЛ-СЭЩ-10-11М (или ТОЛ-СЭЩ-10-11)- оба изготовления “Электрощит-Самара” (СЭЩ). У ТЛК-СТ-10-15(1) (или ТЛК-СТ-10-5(1) )- оба изготовления “Самарские трансформаторы” (ОЭНТ).
У ТОЛ-СВЭЛ-10М-29 (или ТОЛ-СВЭЛ-10-1)- оба изготовления АО “группа “СВЭЛ”, у ТЛО-10-М11АС (или ТЛО-10-М1АС) – оба изготовления “Электрощит-Кº”, у ТОЛ-10-11.2-2 (или ТОЛ-10-I-2) – оба изготовления “СЗТТ”- шина Л1 расположена с тыльной стороны от вторичных обмоток. Придется разворачивать трансформаторы на 180º или разворачивать шины на первичной обмотке.
На сколько киловольт?
Все трансформаторы тока имеют схожую внутренню начинку. Верхний слой – это изоляция на 10кВ. Соответственно их можно устанавливать на 3кВ, 6кВ, 10кВ. Максимальное напряжение 12кВ.
Какой межповерочный интервал?
Межповерочный интервал 16 лет. Срок эксплуатации 30 лет. В паспорте это указано в пункте 6.
Какой вес и габариты?
ТОЛ-НТЗ-10-11А – это стандартный “11 корпус”. Ананалогичные размеры копруса у ТЛО-10-М1АС (изготовления “Электрощит-Кº”), ТОЛ-СЭЩ-11 (изготовления “Электрощит Самара” (СЭЩ)) и ТЛК-10-5(1) (изготовления “Самарские трансформаторы”-(ОЭНТ)).
Вес=21кг.
Общие габариты. Длина=280мм*Ширина=148мм*Высота=224мм.
Габариты крепления сверху (ввод под шину): Одна шина=40мм. Между крайними болтами двух шин=80мм.
Габариты крепления снизу (на опору) : 95мм * 110мм.
Важно! Размер резьбы и длина крепежных болтов у разных производителей может незначительно разниться.
Например: М12х22 и М25х6.
То есть: новые отверстия сверлить не нужно. А вот новые болты подобрать потребуются!
На Евро палете (1,2м*0,8м) умещается в один ряд 16 штук.
Посадочные крепления у “11корпуса” – идентичны ТОЛу “Малышу”.

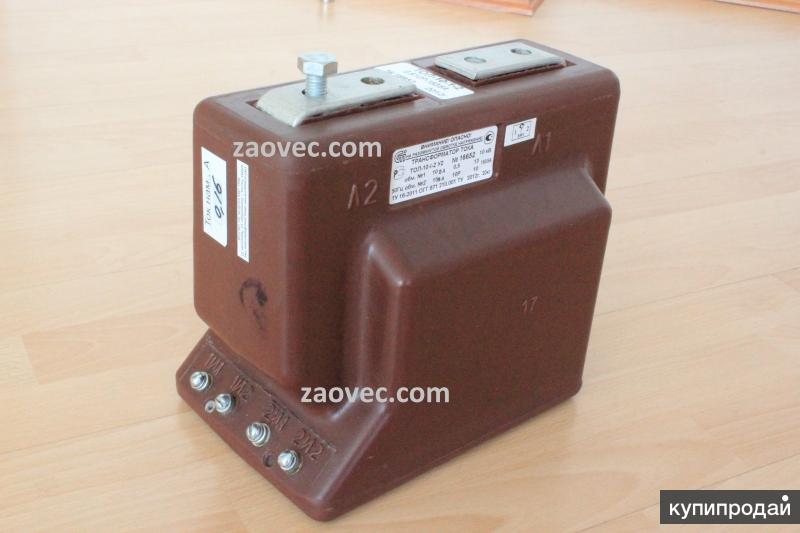

Как правильно расключить вторичные выводы?
На трансформаторе тока с двумя вторичными выводами у основания трансформатора расположены 4 болта. Под каждым из которых находится, рельефная на корпусе надпись: 1И1 1И2 2И1 2И2.
1И1 – 1И2 – это вторичные выводы измерительной обмотки.
2И1 – 2И2 – это вторичные выводы защитной обмотки.
1И1 – соответствует шине сверху трансформатора Л1. Вход или Начало токовой цепи
1И2 – соответствует шине сверху трансформатора Л2. Выход или Конец токовой цепи.
1И1 – 1И2 – расключаются на счетчик или модуль управления.
2И1 – 2И2 – должны соотвественно расключаться на релейную защиту.
В случае, если в оборудовании не предусмотрена релейная защита, выводы 2И1 – 2И2 нельзя оставлять не расключенными. Это приведен к быстрому выходу из строя всего трансформатора.
2И1 – 2И2 необходимо расключить между выводами 2И1 – 2И2 у остальных трансформаторов тока и вывести на корпус. (на “землю”)
Как расшифровать маркировку у разных заводов изготовителей трансформаторов тока?
1.Корпус.
Все заводы изготовители выпускают опорные трансформаторы тока на 6-10кВ в двух основных корпусах.

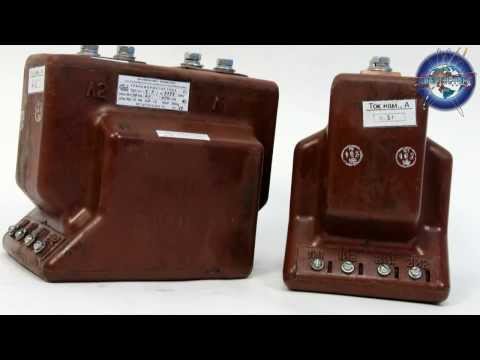

Аналог ТОЛа “Малыша” или Аналог ТОЛа “11 корпус”. Важное геометрическое отличие между ними – длина трансформатора.
1.1. ТОЛ- “Малыш”. Для двух вторичных обмоток. Со стандартными характеристиками. В номиналах от 5/5 до 800/5. В классах точности 0,5/10Р, 0,5S/10Р, 0,2/10Р, 0,2S/10Р.
1.2. ТОЛ- “11 корпус”.
Для двух и более вторичных обмоток. Со стандартными и завышенными характеристиками. В номиналах от 5/5 до 2500/5.
Корпус пишется в маркировке на втором или третьем месте после слова ТОЛ, ТЛО или ТЛК.
2. Колличество обмоток и их класс точности.
После описания корпуса в маркировке идет описание обмоток.
2.1. Измирительная обмотка
Ее класс точности обозначается 0,5 ; 0,5S ; 0,2 ; 0,2S.
После нее может сразу идти в маркировке защитная характеристика Fs10 ; Fs5. Пример: 0,5Fs10.
2.2. Защитная обмотка
Ее класс точности описывается обозначается 10Р ; 5Р.
После нее может сразу идти в маркировке защитная характеристика 10 ; 20. Пример: 10Р10 ; 5Р20.
3. Мощность обмоток. (нагрузка).
Она обозначается после описания обмоток, до коэффициента трансформации или сразу после.
В каком порядке стоят классы точности обмоток, в таком же соотвествии обозначается мощность.
Стандартное значение для измерительной обмотки 10В*А.
Стандартное значение для защитной обмотки 15В*А.
Завышение нагрузки всегда приводит к повышению стоимости, а иногда и к увеличению размера корпуса.
Пример мощности для двух обмоток: 10/15ВА ; пример мощности для трех обмоток: 10/10/15; 5/10/30; 10/15/15
4. Коэффициент трансформации.
На шильдике он пишется в правой стороне. В паспорте пишется в конце маркировки или в верхней части таблицы паспорта.
Всегда обозначается: ” цифра/5″ или “цифра/1”.
“/5” – это сила тока у счетчика.
Первоночальный ток ( “цифра/”) строго по ГОСТу. И меет занчения:
5/5, 10/5, 15/5, 20/5, 25/5, 30/5, 40/5, 50/5, 75/5, 80/5, 100/5, 150/5, 200/5, 250/5, 300/5, 400/5, 600/5, 800/5, 1000/5, 1250/5, 1500/5, 2000/5, 2500/5.
5. Защитные характеристики в маркировке.
Они могут указываться у разных производителей в маркировке или описываться в паспорте трансформатора.
Основных характеристик три:
5.
1. Для измерительной обмотки.
Коэффициент безопасности приборов вторичных обмоток для измерения.
Пишется “Кб=10” или “Fs10”. Чем меньше цифра – тем качественней защита.
5.2. Для защитной обмотки.
Номинальная предельная кратность вторичных обмоток для защиты.
Пишется слитно после буквы “10Р” или “Кр=10”. Чем больше цифра – тем качественней защита.
5.3. Односекундный ток термической стойкости, кА
Это защита трансформатора тока в случае короткого замыкания.
Не всегда пишется в маркировке. Но всегда обозначается в паспорте.
Минимальная величина определяется ГОСТом. Максимальная величина определяется в зависимости от коэффициента трансформации. Любое значение выбрать нельзя!
Пример: 1,56 кА ; 3,0 кА ; 10,0 кА.
Ток электродинамической стойкости расчитывается умножением односекундного тока на 2,4.
6. Климатическое исполение.
Оно установлено строго по ГОСТу.
И должно быть представлено на шильдике или в паспорте.
Пример: УХЛ2, У2, У3, Т2.
Как выбрать трансформатор тока?
1.1. Коэффициент трансформации трансформатора тока в зависимости от силового трансформатора ТМГ
Формула для просчета выглядит так:
I – сила тока на входе измерительного трансформатора тока
P – мощность ТМГ – первая цифра в маркировке
U ном – напряжение сети = 6 или 10кВ
cos φ = 0,8.
Пример маркировки ТМГ = 1000/10/0,4.
Из этого выходят два правила для трансформатора тока с коэффициентом трансформации 1200/5:
1. В сети на 6кВ они устанавливаются с ТМГ мощностью до 8314 кВт
2. В сети на 10кВ они устанавливаются с ТМГ мощностью до 13856 кВт
1.2. Класс точности трансформатора тока
Выбор класса точности зависит от класса точности счетчика и класса точности измирительной обмотки трансформатора напряжения (ЗНОЛ, ЗНОЛП или НОЛ)
1.
Вариант. класс точности всей линии 0,5
– ТОЛ-НТЗ-10-11А-0,5/10P-1200/5 УХЛ2
– Счетчик – класс точности 0,5

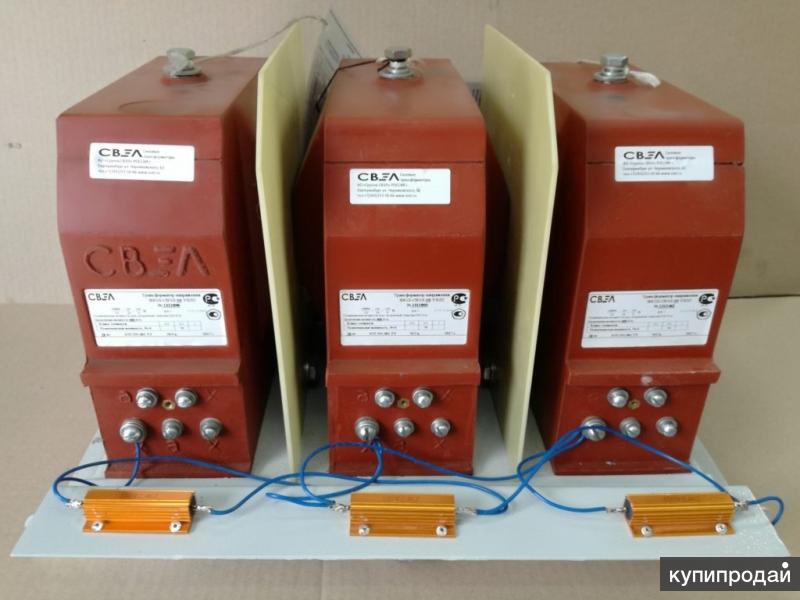

– 3xЗНОЛП-СВЭЛ-10 УХЛ2 (10000;100;100/3; 0,5/225; 3/400)
2. Вариант. класс точности всей линии 0,5S
– ТОЛ-НТЗ-10-11А-0,5S/10P-1200/5 УХЛ2
– Счетчик – класс точности 0,5S
– 3xЗНОЛП-СВЭЛ-10 УХЛ2 (10000;100;100/3; 0,5/225; 3/400)
3. Вариант. класс точности всей линии 0,2S
– ТОЛ-НТЗ-10-11А-0,2S/10P-1200/5 УХЛ2
– Счетчик – класс точности 0,2S
– 3xЗНОЛП-СВЭЛ-10 УХЛ2 (10000;100;100/3; 0,2/225; 3/400)
Как трансформатор тока отражается на электрической схеме?
Какие документы необходимы при составлении рекламации.
Если трансформатор не прошел испытаний при запуске или не выдает характеристики, заявленные в паспорте – Вы имеете право проверить данный трансформатор на заводе производителе.
Обращаться с данным вопросом нужно к продавцу трансформатора или на завод производитель напрямую.
Для того, чтобы рекламация была зарегестрирована в отделе ОТК завода – от Вас требуется:
– Протокол испытаний.
– Электрическая схема оборудования, в которую был установлен трансформатор.
– Письмо на официальном бланке.
– Фото трансформатора и фото шильдика. Помимо внешнего вида – фото должны отображать, что причиной неисправности не является корявый монтаж. (Например : забытый ключ, замыкающий две фазы).
После Регистрации рекламационного случая, трансформатор отправляется на завод – для испытаний. Дорогу оплачивает продавец или завод.
В случае подтверждения – трансформатор меняется на новый и бесплатно отправляется в указанный Вами адрес.
В случае не подтверждения – трансформатор на новый не меняется.
Гарантия по паспорту составляет 36 месяцев с момента введения в эксплуатацию.
Что делать если потерялся паспорт трансформатор тока или пломбировочные крышки?
В этом случае Вы отправляете на на электронную почту tol10ru@yandex.ru фото шильдика и Ваш почтовый адрес. В течении двух дней мы востанавливаем паспорт, высылаем Вам скан и отправляем по почте России оригинал.
Если здесь нет Вашего вопроса, то прошу писать на почту тех. поддержки [email protected]
Или позвонить по телефону 8 (473)-300-38-35
Менеджеры: Марина и Дмитрий
Калибровка динамометрических инструментов. (Конференция)
Калибровка динамометрических инструментов. (Конференция) | ОСТИ.GOVперейти к основному содержанию
- Полная запись
- Другие родственные исследования
Аннотация не предоставлена._ti(1)_edited.jpg)
- Авторов:
- Макрори, Эндрю Джон
- Дата публикации:
- Исследовательская организация:
- Национальная лаборатория Сандия. (SNL-NM), Альбукерке, Нью-Мексико (США)
- Организация-спонсор:
- Национальная администрация по ядерной безопасности Министерства сельского хозяйства США (NNSA)
- Идентификатор ОСТИ:
- 1575326
- Номер(а) отчета:
- ПЕСОК2018-1631К
670175
- Номер контракта с Министерством энергетики:
- АК04-94АЛ85000
- Тип ресурса:
- Конференция
- Отношение ресурсов: Конференция
- : предложена для презентации на конференции NCSLI Technical Exchange 2018, которая состоится 26–28 февраля 2018 г.
в Орландо, Флорида, Соединенные Штаты Америки.
в Орландо, Флорида, Соединенные Штаты Америки.- Страна публикации:
- США
- Язык:
- Английский
Форматы цитирования
- MLA
- АПА
- Чикаго
- БибТекс
Макрори, Эндрю Джон. Калибровка динамометрических инструментов. . США: Н. П., 2018.
Веб.
Копировать в буфер обмена
Макрори, Эндрю Джон. Калибровка динамометрических инструментов. . Соединенные Штаты.
Копировать в буфер обмена
Макрори, Эндрю Джон.
2018.
«Калибровка динамометрических инструментов». Соединенные Штаты. https://www.osti.gov/servlets/purl/1575326.
Копировать в буфер обмена
@статья{osti_1575326,
title = {Калибровка динамометрических инструментов.},
автор = {Макрори, Эндрю Джон},
abstractNote = {Аннотация не предоставлена.},
дои = {},
URL-адрес = {https://www.osti.gov/biblio/1575326},
журнал = {},
номер =,
объем = ,
место = {США},
год = {2018},
месяц = {2}
}
Копировать в буфер обмена
Посмотреть конференцию (11,44 МБ)
Дополнительную информацию о получении полнотекстового документа см. в разделе «Доступность документа». Постоянные посетители библиотек могут искать в WorldCat библиотеки, в которых проводится эта конференция.
Экспорт метаданных
Сохранить в моей библиотеке
Вы должны войти в систему или создать учетную запись, чтобы сохранять документы в своей библиотеке.
Аналогичных записей в сборниках OSTI.GOV:
- Аналогичные записи
Как часто динамометрические инструменты требуют калибровки?
Какая сила оказывает наибольшее влияние на наш мир? Гравитация, безусловно, сильный претендент на первое место — она удерживает вас на своем месте, ваш дом на земле, а солнце в небе. Однако другая сила влияет на наш мир почти в равной степени: энтропия, противоположная гравитации. Если гравитация — это склонность вещей собираться вместе, то энтропия — это склонность вещей разваливаться.
Он растворяет организацию в хаосе, сводит большие сложности к маленьким простотам и превращает горы в мухи слона. Это паутина в углах, почему ваша машина не заводится и почему инструменты, которые вы так тщательно откалибровали, уже вышли из строя. Короче говоря, если вы создаете что-то сложное и точное — например, используя электрические динамометрические ключи на автомобильной сборочной линии — вы боретесь не с гравитацией. Это энтропия. Любой, кто регулярно использует динамометрические инструменты, находится на переднем крае борьбы с энтропией. Со временем эти инструменты в конечном итоге будут обеспечивать больший или меньший крутящий момент, чем они предназначены. В результате застежки, которые они прикрепляют, могут оказаться слишком ослабленными, позволяя им отходить под нагрузкой, или слишком тугими, вызывая их деформацию, срез или иную поломку. Предотвращение любой ситуации является причиной, по которой компании в первую очередь используют динамометрические инструменты. Когда инструменты выходят из строя, важно вывести их из эксплуатации до тех пор, пока они не будут откалиброваны заново, чтобы обеспечить величину крутящего момента, на которую они рассчитаны.
Еще лучше поймать энтропию в действии, в первую очередь не давая этим инструментам выйти из строя. Вот как.
Интервалы проверки калибровки для динамометрических инструментов
Так или иначе, по мере использования динамометрических инструментов они выпадают из калибровки. Используй и потеряй, как говорится. Это не означает, что с вашими инструментами что-то не так, или даже то, что время от времени они выходят из строя, это плохо. Это естественная часть жизни, сила природы. Тем не менее, негативный результат, если вы неосознанно используете инструменты для создания дефектных или неисправных продуктов. В этот момент вы можете нести ответственность за отказ продукта в полевых условиях и должны будете иметь дело с последствиями. Итак, как предотвратить это? Лучший способ — а на самом деле единственный способ — убедиться, что ваши динамометрические инструменты выровнены, когда вы их используете, — это регулярно проверять их. Инструмент, который нужно тестировать с каждым новым крепежом, принесет больше хлопот, чем пользы.
С другой стороны, если вы тестируете свой инструмент только раз в несколько лет, то, если вы обнаружите, что он не откалиброван, вам будет трудно понять, как долго он был таким и сколько потенциально дефектных продуктов он создал за время своего существования. тем временем. Как правило, рекомендуется проверять калибровку ваших динамометрических инструментов каждые шесть или двенадцать месяцев. Это достаточно редко, чтобы не снижать производительности, и достаточно часто, чтобы не создавать непристойных обязательств. Организация, которой принадлежит инструмент, должна определить подходящую частоту калибровки, соответствующую ее потребностям, на основе многих факторов, таких как история производительности оборудования, область применения, степень использования и цели управления. Естественно, инструменты с видимыми признаками износа, такими как старая смазка, изношенные детали или ослабленные винты, также должны быть изъяты из эксплуатации и проверены. Инструменты, которые были признаны не откалиброванными, должны быть отмечены флажками и повторно проверены через половину нормального интервала.
Хотя эти общие правила полезны в качестве руководства, конкретные интервалы калибровки вашей операции будут зависеть от необходимой вам точности, конкретных инструментов, которые вы используете, крепежных деталей, с которыми вы работаете, важности вашего приложения и, возможно, юридических требований, которые управлять своей отраслью. Чтобы определить подходящий режим тестирования для вашей работы, проконсультируйтесь с производителем, командой разработчиков вашего продукта и другими соответствующими сторонами, например, с вашим юридическим отделом. В некоторых отраслях промышленности с особенно низкими допустимыми рисками может даже потребоваться ежедневная проверка крутящего момента, чтобы гарантировать отсутствие бракованных изделий.
Проверка калибровки ваших динамометрических инструментов
К счастью, проверка калибровки ваших динамометрических инструментов не должна быть обременительной или занимающей много времени процедурой.
Есть два способа эффективно запустить режим тестирования. Либо отправьте свои инструменты в сертифицированную лабораторию, либо испытайте их и задокументируйте процесс самостоятельно. Лаборатории должны быть сертифицированы по стандартам ANSI/NCSL-Z540, ISO или N.I.S.T. стандарты. Отправка инструментов в сертифицированную лабораторию является предпочтительным решением для компаний, использующих небольшое или умеренное количество динамометрических инструментов. Вы должны вести инвентаризацию инструментов, а рабочие должны выводить инструменты из эксплуатации через определенные промежутки времени. Затем инструменты должны быть упакованы и отправлены в сервисный центр, где они будут протестированы, при необходимости откалиброваны, переупакованы и отправлены обратно с соответствующей документацией. Используя лабораторию, компании избавляются от необходимости вкладывать средства в оборудование для тестирования и калибровки и поддерживать его, а также от выделения внутренних ресурсов на тестирование, калибровку и документирование процесса.
Однако на некоторых предприятиях используется так много динамометрических инструментов или их необходимо проверять так регулярно, что имеет больше смысла тестировать их инструменты на месте. Для этого они полагаются на тестеры крутящего момента для обнаружения и анализа выходных данных своих инструментов. Когда они находят инструменты, которые не выровнены, они обращаются к калибровочному оборудованию, чтобы вернуть их в надлежащее рабочее состояние. Тестирование внутри компании устраняет необходимость в инструментах для упаковки и доставки, что может значительно увеличить время выполнения работ. Для этого компании должны вкладывать средства в испытательное оборудование и обеспечивать соответствие своих процессов национальным и международным стандартам. Любая компания, полагающаяся на динамометрические инструменты, должна иметь план, обеспечивающий их постоянную калибровку. Этот план будет включать тестирование их инструментов через регулярные промежутки времени, определяемые характером их работы.
