Самодельные сверлильные станки для печатных плат

Надоело , в общем то, сверлить платы ручной сверлилкой поэтому решено было изготовить небольшой сверлильный станок исключительно для печатных плат. Конструкций в интернете полным полно, на любой вкус. На подвижной каретке будет укреплен электродвигатель сверлилки. В первом варианте для сверлильного станочка был выбран электродвигатель типа ДП, с напряжением питания 27 В и мощностью 1,6 Вт.

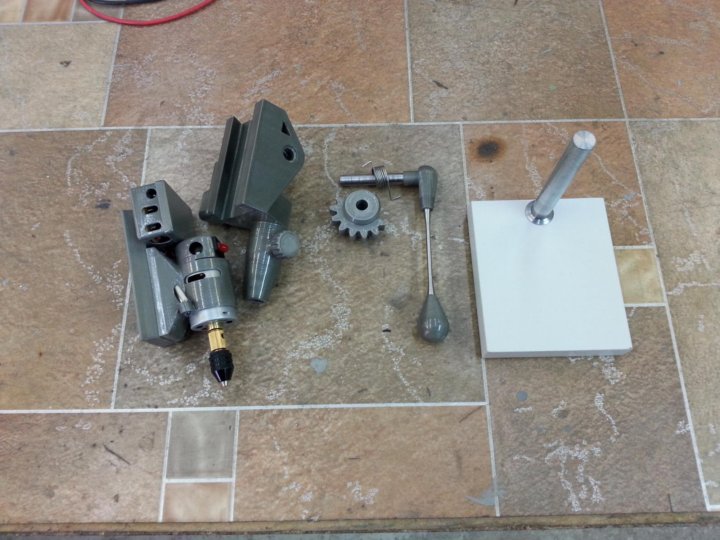

Вот он на фото:. Как показала практика, этот двигатель слабоват для выполнения сверлильных работ. Поэтому пришлось искать другой электродвигатель-помощнее. А изготовление сверлилки застопорилось…. На двигателе нет маркировки, поэтому его мощность неизвестна. На вал двигателя насажена стальная шестерня.

Вал этого двигателя имеет диаметр 2,3 мм. После снятия шестерни, на вал двигателя был надет цанговый патрончик и сделано несколько пробных сверлений сверлом диаметром 1 мм. Для того, чтобы сверлильный станочек не ёрзал по столу во время сверления, на нижней стороне установлены резиновые ножки:. Конструкция сверлильного станочка —консольного типа, то есть несущая рамка с двигателем закреплена на двух консольных кронштейнах, на некотором расстоянии от основания.

Это сделано для того, чтобы обеспечить сверление достаточно больших печатных плат. Конструкция ясна из эскиза:. Вот так реализована подсветка рабочей зоны. На фото наблюдается избыточная яркость освещения. Для удобства пользования сверлильным станочком было собрано и испытано два варианта регуляторов частоты вращения двигателя. Для второго варианта сверлильного станка, на основе электродвигателя от струйного принтера Canon, на сайте котов-радиолюбителей была найдена еще одна схема регулятора частоты вращения вала электродвигателя:.

В момент касания сверла печатной платы-обороты увеличиваются до максимальных. Испытания сверлильного станка прошли успешно. Система автоматической регулировки частоты вращения вала электродвигателя работает четко и безотказно.

Полная схема платы управления:. И снова к Вам вопрос:на фото платы регулятора частоты вращения эл. На схеме этого нет. Не могли бы Вы дать точную схему регулятора? Если я Вам ещё не надоел со своими вопросами. Хотелось бы сделать себе такой станочек. Ничего секретного там нет. Кроме регулятора оборотов двигателя еще собран стабилизатор для питания светодиода подсветки. Полную схему добавил в конце этой статьи.

Двигатель лучше взять от старых Эпсонов типа С67, 87, CX, и т. Либо же от более современных шестицветников, в этих мощи немеряно. Правда они до 42В рассчитаны, при сверлят так себе, а вот 25В и выше, уже намного лучше. Всё так. Но я использовал двигатель, какой был под рукой. Для более мощного двигателя, думаю, конструкция станка должна быть другой-более жесткой и тяжелее.

Цанговые патроны под разные диаметры сверл и валов двигателя продаются повсеместно. Кроме подсвета я бы подумал о вентиляторе — нужная вещь, чтобы пыль, которая мешает оперативности сверления, сдувал. Безусловно, пыль закрывает обзор и тем самым мешает процессу. Я тоже было хотел приспособить маленький вентилятор, чтобы пыль сдувать. Но вовремя одумался… Дело в том, что стеклотекстолитовая пыль есть сильный канцероген, и сдуваемая потоком воздуха, эта пыль попадает в том числе и в легкие оператора сверлильного станка.

Поэтому, я отказался от идеи сдувания, и просто легонько стряхиваю пыль в пакетик, который потом выбрасываю. Вот туда и можно приспособить оставшийся без дела ДП О, упаковка от Липтона-это супер! Там очень мелкая сеточка, или как её назвать.. Спасибо за дельный совет. У меня к Вам два вопроса… 1 У меня есть моторчик от фена Philips. Маркировка на нем отсутствует.

От 12V 2Am вроде работает стабильно. Как узнать на сколько вольт и на какой ампераж он рассчитан? Как узнать ампераж движка? Подключаете его скаажем к 12 В и в разрыв питающего провода включаете амперметр или милиамперметр , и сразу видите что он потребляет при таком напряжении В.

Мой моторчик тоже без маркировки-я его опробовал, и мне понравилось. И последний вопрос? У Вас может есть разведённая плата в Sprint Layout.

Честно признаться лень разводить самому. Заранее благодарю Вас!!? Добрый день Пока не получил, проверяю систематически включая папку Спам. Прошу проверить. Проверил почту на смартфоне, нашел вашу печатку. На компьютере в почте её нет. Буду переносить на новую плату. Подскажите, на вашей схеме, какой из резисторов R2-R3 регулирует минимальные обороты.

С этим мотором обороты холостого хода явно больше , при нагрузке увеличиваются до максимальных. Можно ли на нем уменьшить обороты холостого хода. День добрый. Уменьшить начальные обороты-значит нужно больше закрыть транзистор КТ Для этого, я бы или увеличил R1 на схеме Ом , либо уменьшил R2.

Схема регулятора работает отлично, но при включении мотор делает рывок а потом переходит в режим малых оборотов. Это происходит не постоянно думаю что проблема в моторе , взял от старого струйника напряжение питания В а подключил на На скорость производства работ ,не влияет,еще заменил резистор R2 на ом вообще шикарно работает.

Какие сверла лучше использовать, китай умирает на отверстии. Пробывал брать дорогие но видимо тоже китай немного подольше но все не то особенно 0,,8 быстро умирают точить пока не пробовал, думаю что нет смысла. Статья очень полезная особенно для начинающих. Заинтересовала ваша, так сказать, идея воплощения в реальность министанка. А именно схема для платы в формате lay. Заранее спасибо!

Здравствуйте, собрал уже несколько разных схем, толком ни одна не работает. Хочу собрать Вашу. Если можно, скиньте печатку пожалуйста. Этот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев.

Делаем сверлильный станок для печатных плат своими руками. Сверлильный станок для печатных плат. Теперь всё понятно,извините не досмотрел статью до конца.

Спасибо за терпение. Подача сверла здесь строго вертикальная, это комфортные условия для такого сверла. Срасти, можно получить рисунок платы в Sprint Layout на почту? Добрый день Прошу вашу печатку.

С уважением. Пришлите пожалуйста рисунок печатной платы на почту. Заранее большое спасибо. Статья познавательная. А возможно печатную плату в формате. Да, свёрла сейчас-это проблема. Учитывая, что стеклотекстолит очень абразивный материал. Добавить комментарий Отменить ответ Ваш e-mail не будет опубликован.

шлифовальный станок для печатных плат микро сверла

Содержание: Общая информация о сверлильных станках Особенности оборудования для сверления отверстий в печатных платах Как устроен станок для сверления отверстий в печатных платах Конструктивные элементы сверлильного мини-станка Порядок сборки самодельного устройства. Сверлильный станок для печатных плат относится к категории мини-оборудования специального назначения. При желании такой станок можно сделать своими руками, используя для этого доступные комплектующие. Любой специалист подтвердит, что без использования подобного аппарата трудно обойтись при производстве электротехнических изделий, элементы схем которых монтируются на специальных печатных платах.

Любой сверлильный станок необходим для того, чтобы обеспечить возможность эффективной и точной обработки деталей, изготовленных из различных материалов. Там, где необходима высокая точность обработки а это относится и к процессу сверления отверстий , из технологического процесса необходимо максимально исключить ручной труд.

Читайте отзывы покупателей и рейтинги клиентов на Сверлильный Станок Для Печатных Плат. Обзоры на лот samsung s5 клей, лет флаг, “сделай.

Радио-как хобби

Для получения дополнительных сведений и ценообразования, общаться с агентом по продаже:. Очередное творение мастера, приспособление для сверлильного станка. С помощью этого приспособления можно работать с лепестковым кругом, щеткой, наждачкой, войлоком. Инструменты для замены стекол и вклейки … Инструмент для замены стекол, вырезания лобового стекла и вклейки автостекол. Собирая настольный микро сверлильный станок для печатных плат, рекомендуется обратить внимание на то, чтобы сверло опускалось точно перпендикулярно к плате. Финальной разработкой, в процессе изготовления мной отверстий в печатных платах, стал самодельный сверлильный станок. Станок для сверления печатных плат — это одна из разновидностей сверлильного оборудования, которое, учитывая очень небольшие размеры Теперь же для сверления печатных плат продаются замечательные устройства, вроде приобретенной недавно микро-сверлилки Surom Мне нужен станок для всерление в меднок детале сверлом мм на глубину 30мм ,Вы не подскажите какой мне лучше поставить двигатель мощьности и оборотов ,станок делаю по вашим образцам ,но именно для этого дела о чём На станках фирмы изготавливаются сверла, в том числе ступенчатые, и концевые фрезы, микро-сверла для печатных плат и концевые микрофрезы, метчики, развертки, хирургические и зубоврачебные

Мини сверлильный станок своими руками

Продам мини сверлильный станок с платой автоматического увеличения мощности двигателя при сверлении чем больше нагрузка при сверлении, тем большее напряжение подаётся на двигатель. Станок изготовлен на 3Д принтере из АБС пластика. Ось шестерни и вертикальная стойка точёные на токарном станке. Двигатель RSSA оригинальный с бронзо-графитовыми щётками.

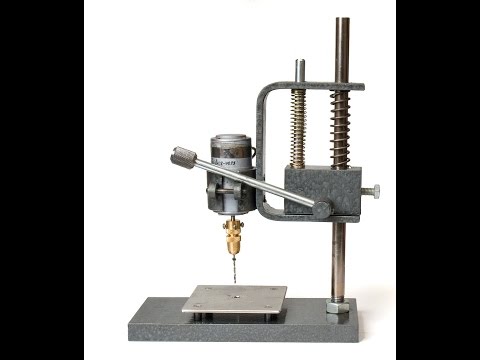

В ремонтной и любительской практике часто необходимо производить сверление в печатных платах сверлами малого диаметра от 0,1 до 1 мм , которые трудно закрепить в обычном сверлильном станке. В этом случае поможет выполнить работу на печатных платах простая настольная малогабаритная сверлильная установка, которая показана на рис.

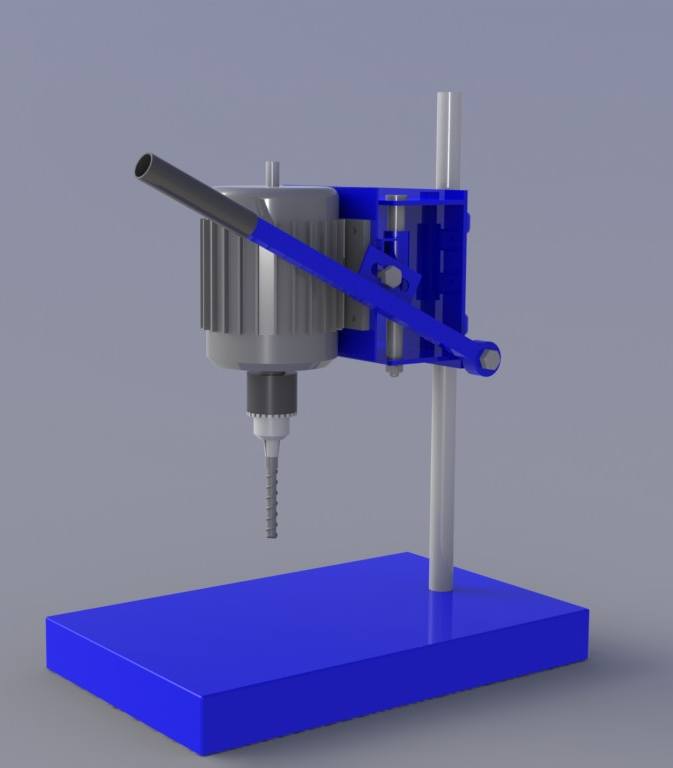

Сверлильный станок для печатных плат своими руками

If you print this Thing and display it in public proudly give attribution by printing and displaying this tag. Сверлильный станок для печатных плат. Say thanks by giving Dron17 a tip and help them continue to share amazing Things with the Thingiverse community. To post a Make, come back to this Thing and click Post a Make. We can let them know you were interested. Thingiverse Education Jumpstart.

Самодельные сверлильные станки для печатных плат

Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах. Думал над чем-то подобным. Но склоняюсь к классической портальной версии фрезера. Но очень красиво получилось! Вид красивый. Вы правы.

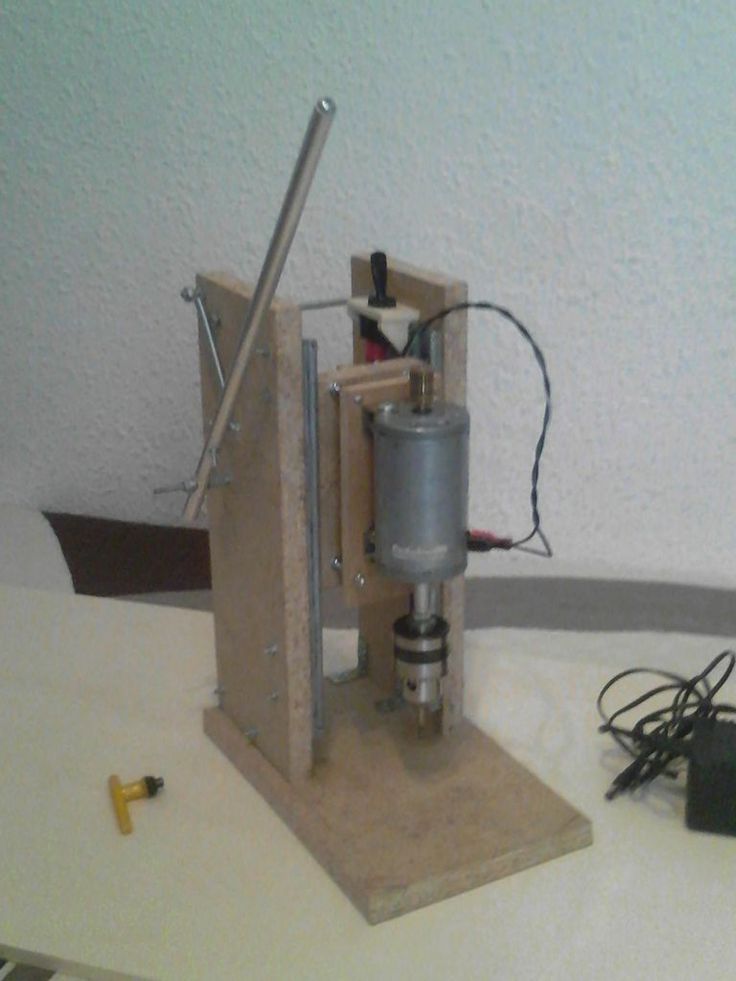

Простой самодельный сверлильный станок для печатных плат, сделанный своими руками. Всем самоделкиным привет! Вот захотелось собрать станок .

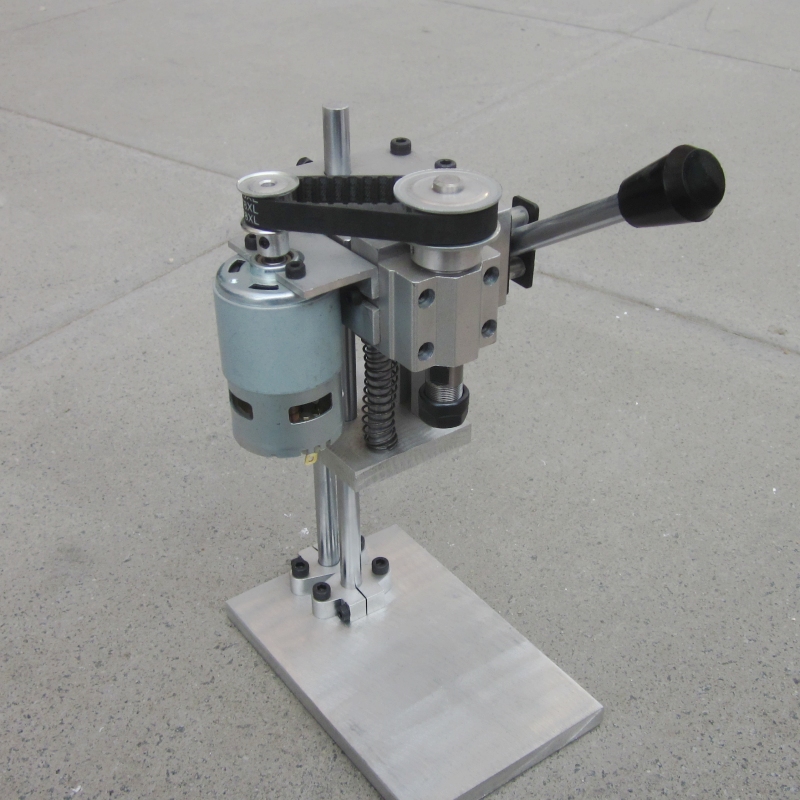

Самодельный настольный сверлильный станок для печатных плат

Сверлильный станок для печатных плат

Надоело , в общем то, сверлить платы ручной сверлилкой поэтому решено было изготовить небольшой сверлильный станок исключительно для печатных плат. Конструкций в интернете полным полно, на любой вкус. На подвижной каретке будет укреплен электродвигатель сверлилки.

Сверлильный станок для печатных плат

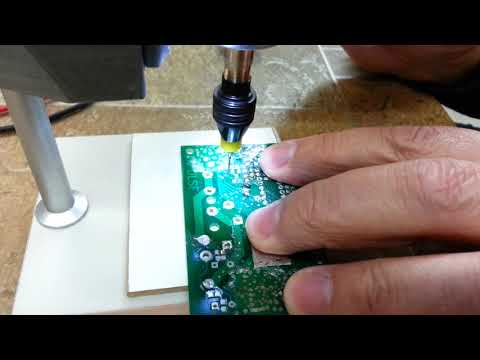

ВИДЕО ПО ТЕМЕ: Качественные сверла для печатных плат из Китая

Введение в серию Благодаря многолетнему промышленному применению для обработки печатных плат, HGLASER специализируется на интеграции технологии лазерной маркировки и резки в производственные линии печатных плат. Станки для лазерной резки FPC используют высокоэффективный источник холодного лазерного излучения, идеально Серия Введение. Имея многолетнее промышленное применение для обработки печатных плат, HGLASER специализируется на интеграции технологии лазерной маркировки и резки в производственные линии печатных плат. Станки для лазерной резки FPC используют высокопроизводительный источник холодного лазерного излучения, идеально подходящий для резки формы доски, контурной резки, сверления и резки защитной пленки и другой сверхтонкой обработки.

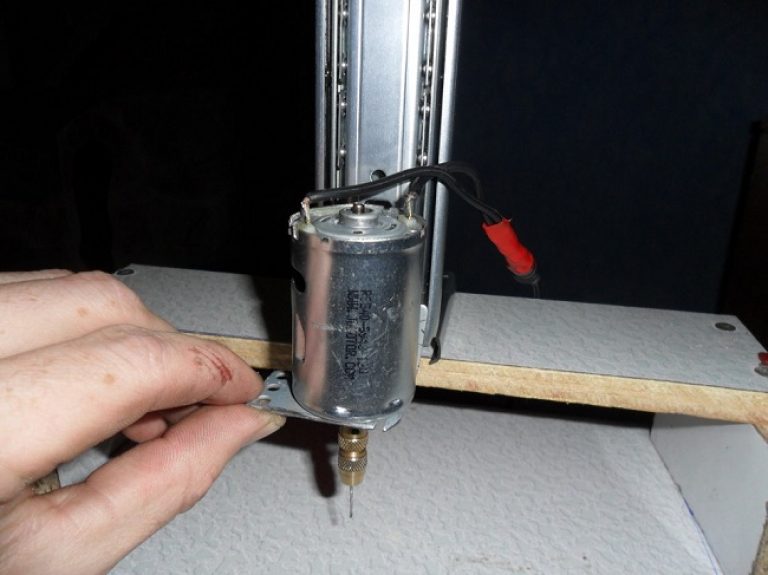

Если вам надоело использовать шуруповерт для сверления отверстий в печатных платах, часто менять сломанные сверла, если хотите, чтобы просверленные отверстия на плате были ровными и располагались ровно там, где нужно, тогда вам пора сделать настольный сверлильный мини станок своими руками. Подобная сверлилка заводского изготовления стоит больших денег и не всегда может удовлетворить ваши потребности.

Лазерный сверлильный станок

Posalux UltraSpeed — это 4-х станционная 2 шпиндельная сверлильно-фрезерная установка с числовым программным управлением. Основание станка изготовлено холодным литьем из специально подобранного материала, что обеспечивает отсутствие внутренних напряжений в жесткости конструкции, поглощает вибрации. Posalux UltraSpeed высокоточный сверлильно-фрезерный станок предназначенный для прототипного, мелкосерийного и серийного производства. Станок оснащен 5-ю станциями с 1 шпинделем на каждой станции. Одношпиндеольный 4-х станционный станокPosaluxMultifor 22 — это сверлильно-фрезерная установка, используется для обработки по контуру. SchmollA-MXS — это сверлильно-фрезерная установка с числовым программным управлением. Данная серия станка оснащена двумя высокоскоростными шпинделями, системой контроля диаметра сверла, отслеживанием ресурса сверла, контролем сверла на целостность во время сверления, проверкой длинны сверла, имеет систему CCD и цепочку инструментов с количеством инструментов до

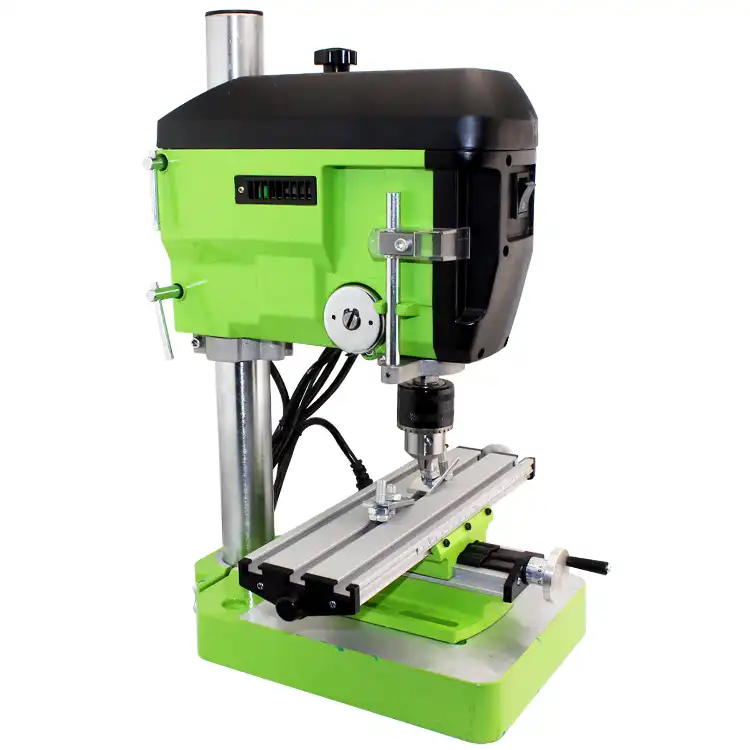

Сверлильный станок — прибор, применяемый для обработки деталей в случаях, когда требуется высокая точность. Самыми дешевыми вариантами являются мини-станки, с помощью которых обрабатываются миниатюрные детали. Если эти станки способны выполнять лишь базовую функцию, то при использовании усовершенствованных моделей можно менять настройки с учетом особенностей рабочего процесса. Среди основных преимуществ сверлильных станков — надежная фиксация и практически полностью автоматизированный рабочий процесс.

Буратор. Сверлильный станок для печатных плат

В этой статье мы поделимся с вами разработанным нами станком для сверления печатных плат и выложим все материалы, необходимые для самостоятельного изготовления этого станка. Все что понадобится, это распечатать детали на 3D-принтере, порезать фанеру лазером и закупить некоторые стандартные комплектующие.

Описание конструкции

В основе конструкции довольно мощный 12ти вольтовый двигатель из Китая. В комплекте с двигателем они продают еще патрон, ключ и десяток сверел разного диаметра. Большинство радиолюбителей просто покупают эти двигатели и сверлят платы удерживая инструмент в руках.
Мы решили пойти дальше и на его основе сделать полноценный станок с открытыми чертежами для самостоятельного изготовления.

Буратор. Общий вид

Для линейного перемещения двигателя мы решили использовать полноценное решение — полированные валы диаметром 8мм и линейные подшипники. Это дает возможность минимизировать люфты в самом ответственном месте.

Буратор. Общий вид

Основная станина сделана из фанеры толщиной 5мм. Фанеру мы выбрали потому, что стоит очень дешево. Как материал, так и сама резка. С другой стороны ничего не мешает (если есть возможность) просто вырезать все те же самые детали из стали. Некоторые мелкие детали сложной формы напечатаны на 3D-принтере.
Для поднятия двигателя в исходное положение использованы две обычные канцелярские резинки. В верхнем положении двигатель сам отключается при помощи микропереключателя.
С обратной стороны мы сделали место для хренения ключа небольшой пенал для сверел. Пазы в нем имеют разную глубину, что делает удобным хранение сверел с разным диаметром.

Буратор. Пенал для хранения сверел

Детали для сборки

1. Двигатель с патроном и цангой. Можно применить любой другой с диаметром до 28мм
2. Фанерные детали. Ссылку на файлы для лазерной резки в формате dwg можно будет скачать в конце статьи. Достаточно просто найти фирму, которая занимается лазерной резкой материалов и передать им скачанный файл

Резка фанеры

3. Напечатанные на 3D-принтере детали. Ссылку на файлы для лазерной резки в формате dwg можно будет скачать в конце статьи
4. Полированные валы диаметром 8мм и длиной 75мм — 2шт. Вот ссылка на продавца с самой низкой ценой за 1м, которую я видел
5. Линейные подшипники на 8мм LM8UU — 2шт
6. Микропереключатель KMSW-14
7. Винт М2х16 — 2шт
8. Винт М3х40 в/ш — 5шт
9. Винт М3х35 шлиц — 1шт
10. Винт М3х30 в/ш — 8шт
11. Винт М3х30 в/ш с головкой впотай — 1шт
12. Винт М3х20 в/ш — 2шт
13. Винт М3х14 в/ш — 11шт
14. Винт М4х60 шлиц — 1шт
15. Болт М8х80 — 1шт
16. Гайка М2 — 2шт
17. Гайка М3 квадратная — 11шт
18. Гайка М3 — 13шт
19. Гайка М3 с нейлоновым кольцом — 1шт
20. Гайка М4 — 2шт
21. Гайка М4 квадратная — 1шт
22. Гайка М8 — 1шт
23. Шайба М2 — 4шт
24. Шайба М3 — 10шт
25. Шайба М3 увеличенная — 26шт
26. Шайба М3 гроверная — 17шт
27. Шайба М4 — 2т
28. Шайба М8 — 2шт
29. Шайба М8 гроверная — 1шт
30. Набор монтажных проводов
31. Набор термоусадочных трубок
32. Хомуты 2. 5 х 50мм — 6шт

Сборка

Комплектующие для сборки сверлильного станка

Помимо них для сборки потребуется простейший ручной инструмент. Отвертки, шестигранные ключи, плоскогубцы, кусачки и т.д.
Перед тем начинать собирать станок желательно обработать напечатанные детали. Удалить возможные наплывы, поддержки, а также пройти все отверстия сверлом соответствующего диаметра. Фанерные детали по линии реза могут пачкать гарью. Их можно также обработать наждачной бумагой.
После того, как все детали подготовлены начать проще с установки линейных подшипников. Они закрадываются внутрь напечатанных деталей и прикручиваются к боковым стенкам:

Установка линейных подшипников

Далее устанавливается ручка с шестерней. Вал вставляется в большое отверстие, на него устанавливается основание ручки и все это стягивается болтом на 8мм. Самой ручкой служит винт на М4.

Установка ручки и шестерни

Теперь можно собрать фанерное основание. Сначала боковые стенки устанавливаются на основание, а затем вставляется вертикальная стенка. В верхней части также есть дополнительная напечатанная деталь, которая задает ширину в верхней части. При закручивании винтов в фанеру не прикладывайте слишком большое усилие.

Сборка основания

Сборка основания

Сборка основания

В столике на переднем отверстии необходимо сделать зенковку, чтобы винт с головой впотай не мешал сверлить плату. С торца также установлена напечатанная крепежная деталь.

Установка столика

Теперь можно приступить к сборке блока двигателя. Он прижимается двумя деталями и четырьмя винтами к подвижному основанию. При его установке необходимо следить, чтобы отверстия для вентиляции оставались открытыми. На основание он закрепляется при помощи хомутов. Сначала вал продевается в подшипник, а затем на нем защелкиваются хомуты. Также установите винт М3х35, который в будущем будет нажимать на микропереключатель.

Сборка блока двигателя

Микропереключатель устанавливается на прорези кнопкой в сторону двигателя. Позже его положение можно будет отклибровать.

Установка микропереключателя

Резинки накидываются на нижнюю часть двигателя и продеваются до “рогов”. Их натяжение надо отрегулировать так, чтобы двигатель поднимался до самого конца.

Натягивание резинок

Теперь можно припаять все провода. На блоке двигателя и рядом с микропереключателем есть отверстия для хомутов, чтобы закрепить провод. Также этот провод можно провести внутри станка и вывести с обратной стороны. Убедитесь, что припаиваете провода на микропереключателе к нормально замкнутым контактам.

Подключение проводов

Осталось только поставить пенал для сверел. Верхнюю крышку нужно зажать сильно, а нижнюю закрутить очень слабо, используя для этого гайку с нейлоновой вставкой.

Пенал для сверел

Пенал для сверел

На этом сборка окончена!
Из доработок вы можете проклеить фанерные детали, для увеличения жесткости. Можно также сделать регулятор оборотов двигателя.

Ссылки для скачивания

Файл для резки фанеры 5мм
Держатель подшипника (2 шт)
Шестерня с валом
Основание рукояти
Шарик на рукоять
Первая вставка
Вторая вставка
Держатель двигателя
Фиксатор двигателя (2 шт)
Органайзер для сверел
Крышка органайзера

Также этот сверлильный станок можно приобрести в разобранном виде в нашем магазине.
