Микрометр. Виды и устройство. Работа и применение. Особенности

Микрометр – это точный измерительный инструмент, предназначенный для работы с деталями мелких размеров. Он обладает высокой точностью, поэтому с его помощью можно получить линейные параметры измеряемого объекта с допуском от 2 мкм. Благодаря столь малой погрешности инструмент и получил свое название. Он намного более точный, чем штангенциркуль, а тем более чем обычная линейка.

Как устроен микрометр

Существует несколько популярных конструкции микрометров, которые являются усовершенствованной базовой моделью этого инструмента подогнанной под определенные узкие цели.

В простом исполнении микрометр состоит из следующих элементов:

В основе конструкции лежит металлическая скоба, параметры которой ограничивают возможность изменения. На одном ее конце имеется металлическая пятка, а на втором прикрепляется механизм в виде винта. Он отрегулирован таким способом, что расстояние между его кончиком и пяткой скобы отображается на цифровой шкале инструмента. Вкрутив винт до момента прижатия измеряемой заготовки, можно получить точное отображение ее ширины. После этого остается только посмотреть на шкалу. Данный прибор является контактным. Он не применяется для измерения мягких материалов, которые при прикасании начинают сжиматься.

Чтобы полученный результат не сбивался, пока не будет записан, на микрометре предусматривается фиксатор. При его нажатии исключается вероятность случайного выкручивания винтов и сдвига указателя на цифровой шкале даже на несколько долей миллиметра.

Сфера использования
Данное оборудование является довольно распространенным в различных отраслях. Его профессионально используют:
  • Токари.
  • Литейщики.
  • Фрезеровщики.
  • Лабораторные сотрудники.
  • Моделисты.
  • Ювелиры.

Это оборудование позволяет получить точные линейные данные, но оно не столь универсально, как тот же самый штангенциркуль. Для выполнения определенных задач данный инструмент является незаменимым, поскольку именно он позволяет добиться практически лабораторной точности, что не сможет ни один другой ручной прибор измерения.

Виды микрометров

Сфера использования данного оборудования довольно обширна, поэтому его конструкция была адаптирована под определенные цели. Это позволяет обеспечить максимально удобные и точные измерения. Существуют более 20 конструктивно отличающихся между собой микрометров, из которых многие являются очень редкими и практически не применяются в быту.

Среди популярных микрометров можно отметить:
  • Гладкий.
  • Листовой.
  • Для горячего металлопроката.
  • Для глубокого измерения.
  • Трубный.
  • Проволочный.
  • С малыми губками.
  • Универсальный.
  • Канавочный.
  • Цифровой.
Гладкий микрометр

Самый распространенный в использовании. Он применяется для снятия наружных показателей деталей и заготовок. Именно такой инструмент чаще всего можно встретить в продаже. Подобные модели можно использовать практически в любых целях, кроме тех случаев, когда нужно измерить внутренние показатели заготовок, поскольку для такого устройство не предназначено.

Листовые микрометры

Имеют на пятке и на самом винте круглые тарелки, что увеличивает площадь контакта с измеряемой заготовкой. Это позволяет провести ее предварительную деформацию, чтобы выровнять и измерять точную толщину. Таким инструментом обычно измеряют параметры листового проката, металлических лент и кованых в кузнице заготовок.

Хотя с теоретической точки зрения снять параметры можно и с помощью обычного гладкого микрометра, но на самом деле это не так. Зачастую прокат имеет неровности, поэтому можно установить пятку и винт на вмятину или наоборот на утолщение. Применение широких тарелок позволяет увеличить площадь и избежать контакта с подобными областями, которые могут приводить к получению неточных данных.

Микрометр для горячего металлопроката

Применяется для работы с раскаленными заготовками. C его помощью можно быстро и эффективно измерить толщину железных элементов при их производстве, не ожидая пока они остынут. Именно с помощью этого инструмента удается контролировать момент, когда необходимо остановить прокат металла и забрать готовую заготовку нужных параметров.

Микрометры для глубокого измерения

Имеют очень вытянутую скобу, которая позволяет накинуть инструмент на заготовку и проверить толщину в удаленном от края месте. Это особенно важно если измеряемая деталь является неравномерной по периметру. С помощью таких устройств можно узнать точную толщину детали, в которой проведено несквозное сверление отверстия или зенкование.

Микрометры трубного типа

Предназначены исключения для измерения толщины стенок трубок. Они имеют особенную конструкцию, поэтому их невозможно спутать с устройствами других типов. Визуально определить трубные микрометры несложно. Они имеют обрезанную скобу, на конце которой пятка заменяет срезанную скобу. Такая пятка вставляется внутрь трубки, которая измеряется, после чего винт поджимается и можно получить точные данные о диаметре стенки.

Данное оборудование позволяет снимать параметры даже с очень тонких труб, главное чтобы в них могла войти пятка. Именно это и отличает трубные инструменты от гладких типов. С помощью обычного микрометра можно снимать данные только с довольно толстых труб, внутренний диаметр которых позволяет вставлять в них часть скобы вместе с выходящей в сторону пяткой.

Проволочный микрометр

Является одной из самой компактной разновидностью базовой модели. Он не имеет столь ярко выраженной скобы как обычные инструменты. Внешне его можно принять за обычный металлический прут. Подобный инструмент используется для замера диаметра металлической проволоки и прутиков. Он имеет малый диапазон хода, но этого более чем достаточно для тех измерений, для которых он предназначен. Отсутствие объемной скобы позволяет носить инструмент в компактном чемоданчике с ключами и отвертками. Подобные микрометры занимают места не больше, чем плоскогубцы.

Микрометр с малыми губками

Предназначен для снятия параметров на поверхности металла после осуществления в нем проточки или сверления. Главная особенность таких инструментов заключается в том, что пятка и винт сделаны очень тонкими. Благодаря этому их можно вставлять в тонкие отверстия. По конструктивным особенностям подобные модели ничем не отличаются от обычных, кроме утонченных элементов.

Универсальные микрометры

Имеют съемные наконечники. Именно такие устройства выбирают в том случае, если нужно проводить измерение, различных по свойствам, заготовок и деталей. Съемные наконечники позволяют адаптировать инструмент под требуемые условия работы. Стоит отметить, что на более дешевых микрометрах данного типа наблюдается одна проблема. При недостаточно сильном зажатии наконечника возможен зазор, влияющий на точность. В том случае если очень точные данные не нужны и погрешность в пол миллиметра не имеет особого значения, то и универсальные модели будут вполне удобными. Приборы более дорогого ценового сегмента зачастую выполнены более качественно, и проблема болтающихся наконечников сведена к минимуму благодаря подгонке всех элементов инструмента.

Канавочные микрометры

Предназначены для замера габаритов в труднодоступных местах заготовок. Главной особенностью этого инструмента является полное отсутствие скобы. Внешне они напоминают проволочные модели, но оснащаются специальными тарелками, которые выступают в роли губок, захватывающих детали. С помощью данного оборудования можно зажать выступающие части заготовок губками и измерить их диаметр. Подобные приборы требуют аккуратного обращения, поскольку установленные на их конца тарелочки могут деформироваться при сильном ударе, что случается при падении.

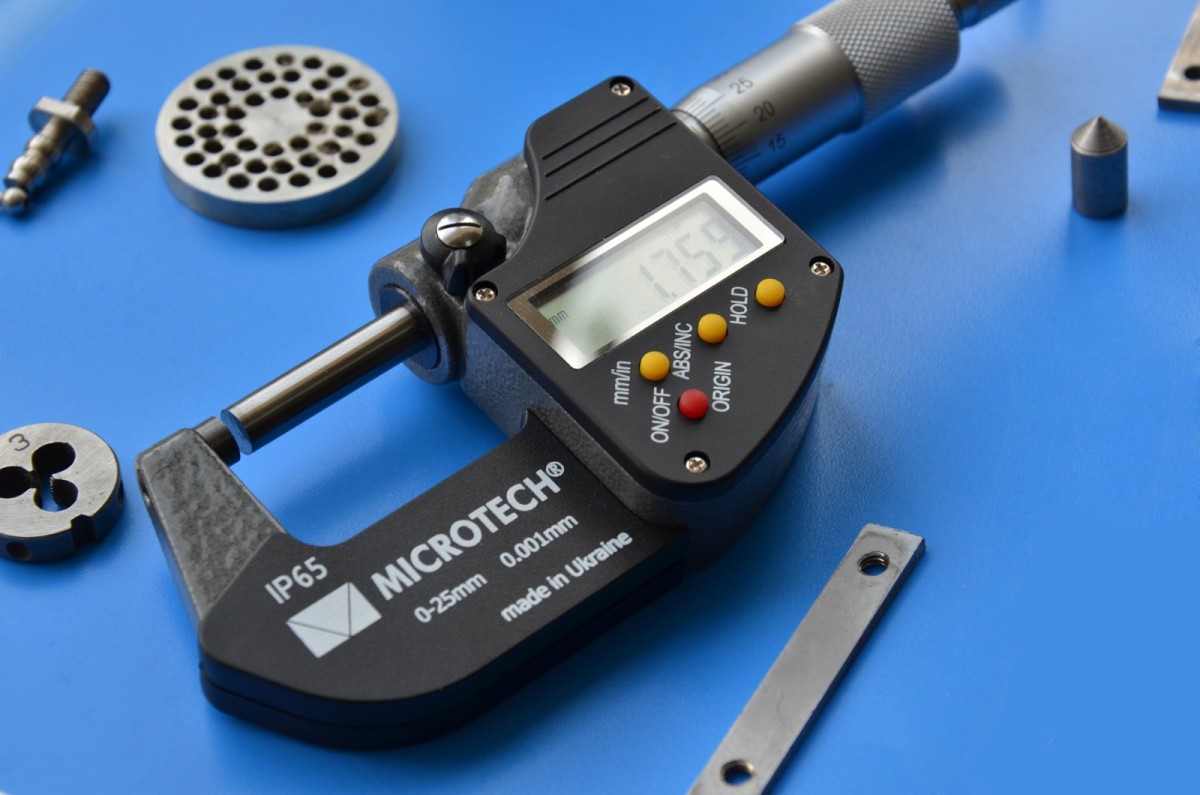

Цифровой микрометр

Является одним из самых удобных устройств, поскольку он оснащается электронным дисплеем. С помощью такого оборудования можно намного удобнее и быстрее проводить замеры габаритов деталей заготовок. Питание данного прибора осуществляется благодаря установленной батарейке, такой как используется в наручных часах. По точности они ничем не уступают механическим, хотя и не являются такими долговечными. Электронный дисплей можно разбить, если не относиться к инструменту с достаточной осторожностью.

Более дорогие электронные модели имеют множество кнопок настройки, а также большую встроенную память, поэтому они сохраняют получаемые раннее данные и даже показывают время проведения обмеров. Подобные микрометры будут особенно удобны для промышленного применения, когда необходимо проводить множество измерений в сжатый период времени.

Существует еще как минимум десяток различных типов микрометров. Они являются очень узкоспециализированными, и нельзя сказать, что незаменимыми. Операции, которые они выполняют, можно сделать и другими типами микрометров, что может быть не так и удобно, но точность измерения от этого никак не пострадает. Все микрометры выпускаются в соответствии с требованиями ГОСТ. Для большинства моделей данного инструмента предусматривается отдельный государственный стандарт определяющий точность измерения. Микрометр желательно носить в специальном тубусе, чтобы предотвратить набивания пыли на винт, что убережет его от заклинивания.

Похожие темы:

Что такое микрометр – типы, устройство, применение и советы по применению

В том случае если требуется высокая точность измерений необходимо использовать измерительный прибор под названием микрометр. Данный инструмент используется при измерении контактным способом сравнительно небольших линейных размеров с высокой точностью. В основе устройства микрометра лежит простой и в то же время эффективный механизм – винтовая пара. В данной статье рассмотрим, что такое микрометр и принцип работы с ним.

Краткое содержимое статьи:

Определение микрометра

Микрометр – это прибор для проведения измерений высокой точности, его используют в промышленности для осуществления максимально точных измерений. Данный прибор имеет малую погрешность измерений, она составляет порядка 2-9 мкм.

Существует множество разновидностей прибора, что позволяет производить измерение микрометром деталей различной формы и размера. Микрометр нашёл широкое применение в промышленности, особенно в автомобилестроении, а также в ювелирном деле.

Разновидности микрометров

Микрометры делятся на механический и электронный тип. Механические в свою очередь можно разделить на следующие группы:

  • листовые, они предназначены для измерения толщины плоских деталей, например, листов;
  • рычажный микрометр, в его механизме находится рычажная головка с зубцами, которая позволяет с высокой точностью производить измерения сложных деталей;
  • гладкие, их назначение – это измерение гладких поверхностей. Это самый распространённый тип микрометра.
  • универсальные;
  • трубные, используются для измерения стенок различных труб;
  • проволочные, позволяющие измерять тонкую проволоку.

Механический тип микрометра

В большинстве случаев для измерений применяют механические микрометры. Его устройство представляет собой ручку и выемку, в ней размещается деталь, которую необходимо измерить. Она представляет собой полукруг со стойкой на которую направлен винт микрометра.

Ручку необходимо доводить, чтобы замкнуть винт. Когда произошло их смыкание вокруг измеряемой детали начинают вращать трещотку для подгонки. После этого можно снимать показания по шкалам, которые нанесены на барабан и стебель микрометра.

Чтобы зафиксировать измеренные данные или сравнить их с другой деталью некоторые микрометры снабжены стопорным механизмом.

Цифровой тип измерительного прибора

Более модифицированной моделью данного прибора для измерения малых величин является электронный микрометр. Это современный вариант, который более простой в использовании. Точность измерений таким прибором достигает 1 мкм и его погрешность до 0,1 мкм.

Калибровка в некоторых моделях встроенная. Внешне отличить электронный микрометр от механического можно по наличию цифровой панели. В нём предусмотрена возможность выбора системы расчёта, например, можно производить измерения в миллиметрах, а можно в дюймах.

На табло отображается и другая важная информация, например, степень заряда батареи. Прибор снабжён автоматическим отключением для экономии заряда аккумулятора. Все технические требования микрометра должны соответствовать ГОСТу.

Достоинства электронного микрометра:

  • присутствие электронной панели значительно упрощает измерение деталей и уменьшает время на считывание информации;
  • погрешность электронных приборов, изготовляемых по ГОСТу имеет малую погрешность, а цена деления составляет 0,001 мм;
  • возможность осуществлять относительные измерения. Возможность в любое время выставить нулевое значение;
  • возможность занесения в память измерительного прибора различных допусков;
  • возможность выведения показаний прибора на компьютер и делать фото показаний, полученных с помощью микрометра;
  • универсальная система измерений.

Правила использования прибора

Для того чтобы понять, как пользоваться микрометром нужно изучить три пункта – это проверка прибора, фиксация детали и процесс снятия показаний.

Проверка прибора. После приобретения прибора необходимо провести его проверку на пригодность к измерениям. В том случае если прибор исправен необходимо провести настройку его шкалы. Для настройки в набор прибора входит специальный ключ.

В том случае если шкала прибора настроена, то при смыкании плоскостей для измерения на шкале появится значение ноль. В приборе механического типа барабан перекрывает стебель и значение ноля на барабане совпадёт с отметкой на стебле.

Такую процедуру проверки осуществляют периодически для того чтобы убедиться в том, что прибор исправен, а в случае обнаружения неточностей вовремя его отрегулировать. Эта процедура поможет избежать неточных результатов измерений.

Фиксация деталей. Это является очень важным моментом и требует выполнения некоторых правил. В первую очередь деталь помещается между плоскостями для измерений и путём вращения барабана винт прибора доводится до детали.

Такое вращение продолжают пока не почувствуют упор. Дальше начинают вращать трещотку до того момента пока не раздастся три щелчка. Этот сигнал показывает, что деталь надёжно закреплена в микрометре.

Процесс измерения прибором. Электронный тип прибора сразу после фиксации детали покажет результат измерения. В механическом приборе показания начинают считывать с больших цифр и заканчивают маленькими. В первую очередь считывают показания на стебле прибора по двум шкалам. На верхней шкале отметки обозначают 0,5 мм, а на нижней 1 мм.

Фото микрометров


Также рекомендуем просмотреть:

Помогите сайту, поделитесь в соцсетях 😉

Микрометр. Виды микрометров их назначение и применение

Здравствуйте друзья!. Сегодня тема нашего урока виды микрометров их назначение. Для того кто работает на производстве и где необходима точность измерения, такой  измерительный инструмент как микрометр знаком, но есть и те кто его никогда не видел в живую  :).

Микрометр. Виды и назначение.

Микрометр —  это средство измерения предназначенное для измерения деталей различных форм и размеров с точностью 0,01 мм (в основном). Есть конечно и более точные приборы но в основном в производстве используют именно с такой ценой деления.

Вообще первые упоминания измерительных приборов типа микрометра (с применением винтовой пары было известно еще в 16 веке. А уже в 1848 году Жану-Луису Пальмеру (кстати кто он такой я так и не нашел если кто знает пишите в комментариях) удалось запатентовать прибор который назывался — винтовой штангенциркуль с круговым нониусом.

А уже в 1867 году два инженера из Америки, а именно Джозеф Браун и Луснан Шарпе наладили серийное производство измерительного инструмента под названием микрометр.

Виды микрометров их назначение и различие по видам конструкции.

В данном разделе мы рассмотрим какие есть основные два вида микрометров. Конечно мы не сможем осветить все существующие разновидности так как их большое множество, но в производстве применяют именно такие. Они удобные и практичные и позволяют измерять все размеры быстро и просто 🙂 .

Механический (аналоговый) микрометр.

Ну как мы видим на картинке конструкция микрометра достаточно проста. Он состоит из:

Скоба — это основа измерительного инструмента. На ней закрепляются стационарный твердосплавный наконечник и микрометрический винт

Твердосплавные наконечники — они непосредственно контактируют с измеряемой деталью в процессе замера того или иного параметра.

Микрометрический винт — на нем находится шкала с которой снимаются показания. Видите с права наконечник, он называется «трещотка» потому, что когда твердосплавные губки упираются в проверяемую деталь до упора он начинает проскакивать и потрескивать сигнализируя о том, что дальше крутить не стоит 🙂 .

Фиксатор — необходим для фиксации микрометрического винта, для исключения «сбивания» показаний когда вы отводите его от заготовки с которой снимали размеры.

Теплоизоляционные накладки —  так как прибор является достаточно точным то тепло ваших рук может исказить показания микрометра.

Механический микрометр наиболее распространен в производстве, так как является простым и достаточно надежным в применении средством измерения. Для закрепления материала по данному пункту советую посмотреть видео:

Микрометр с цифровой индикацией (электронный).

По конструкции микрометр с цифровой индикацией  похож на своего собрата обычного механического микрометра. Исключением является только наличие дисплея на котором вы можете сразу в режиме онлайн увидеть размер который вы измеряли. Там так же имеются различные функции такие как переключение единиц измерения с мм на дюймы, установку нуля «0» в любой точке измерения и другие в зависимости от модели и назначения микрометра.

Микрометр с цифровой индикацией это новый шаг в метрологии на производстве. Благодаря таким измерительным приборам у нас с вами появляется возможность снимать размеры с детали гораздо более удобным способом. Советую посмотреть видео обзора микрометра с цифровой индикацией привезенного из Китая:

Дополнительную информацию про микрометры вы найдете на этом сайте.

Вот пожалуй и все, что я сегодня хотел вам рассказать про виды и назначение микрометров. Вообще про такой измерительный прибор как микрометр можно говорить больше но я думаю информации на сегодня предостаточно. Заходите на мой блог инженера технолога. ПОКА!!!!

С вами был Андрей!

Микрометры и другие микрометрические инструменты. Видеоролик


Микрометры



Микрометрические инструменты

К микрометрическим инструментам относятся гладкие микрометры, микрометрические нутромеры, глубиномеры, а также рычажные микрометры, которые предназначены для абсолютных измерений наружных и внутренних размеров, высот уступов, глубин отверстий и т. д.
Принцип действия этих инструментов основан на использовании винтовой пары (винт-гайка) для преобразования вращательного движения микровинта в поступательное перемещение.
Цена деления таких инструментов 0,01 мм.

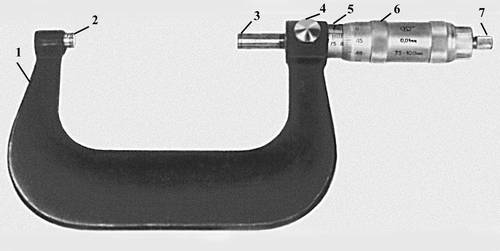

Классическая конструкция микрометра включает скобу с запрессованной неподвижной пяткой и стеблем (иногда стебель присоединяют к скобе резьбой). Внутри стебля с одной стороны имеется микрометрическая резьба с шагом 0,5 мм, а с другой – гладкое цилиндрическое отверстие, обеспечивающее точное направление перемещения микровинта.
На винт насажен барабан, соединенный с трещоткой. Трещотка имеет на торце односторонние зубья, к которым пружиной прижимается штифт, обеспечивающий постоянное усилие измерения. Стопорное устройство служит для закрепления винта в нужном положении.

Отсчетное устройство микрометрических инструментов состоит из двух шкал: продольной и круговой. Продольная шкала имеет два ряда штрихов, расположенных по обе стороны горизонтальной линии и сдвинутых один относительно другого на 0,5 мм. Оба ряжа штрихов образуют одну продольную шкалу с ценой деления 0,5 мм, равной шагу микровинта.
Круговая шкала обычно имеет 50 делений (при шаге винта Р = 0,5 мм).
По продольной шкале отсчитывают целые миллиметры и 0,5 мм, по круговой шкале – десятые и сотые доли миллиметра.

Конструкция микрометра впервые была запатентована французским изобретателем Жаном Лораном Палмером в 1848 году под названием «круговой штангенциркуль с круговым нониусом». Однако серийное производство микрометров началось лишь через несколько лет, – после посещения двумя американскими инженерами Д. Брауном и Л. Шарле Парижской выставки, где они увидели изобретение Ж. Палмера и организовали его серийным выпуск.

Микрометры – очень популярный инструмент для измерения наружных диаметров, толщин и т.п. Благодаря простой конструкции, удобству в обращении, быстроте в работе и достаточно высокой точности измерений, они – самые употребляемые цеховые инструменты для линейных измерений. Каждый станочник, слесарь, технолог и конструктор имеет собственный микрометр. Большое разнообразие конструкций, позволяющие измерять самые разные наружные поверхности делают их универсальными инструментами.
Изготавливают микрометры многие зарубежные и отечественные фирмы – Mitutoyo (Япония), Tesa (Швейцария), Carl Mahr (Германия), Челябинский инструментальный завод (ЧИЗ) и Кировский инструментальный завод (КРИН).

Качество современных микрометров очень высокое. Точный шлифованный винт, беззазорное соединение винта и гайки, твердосплавные торцевые измерительные поверхности обеспечивают плавное перемещение винта без биения торцевой поверхности. Применение нержавеющих сталей и термообработки обеспечивает антикоррозийные свойства инструмента, сопротивление износу и коррозии.
Положительной особенностью микрометров является соблюдение принципа Аббе, что существенно повышает точность измерения.

Современные микрометры, микрометрические инструменты и приборы подразделяются на две группы:
– механические микрометры со штриховой отсчетной шкалой;
– электронные микрометры с цифровым отсчетом.

Согласно ИСО 3611-2010 микрометры со штриховым отсчетом называют микрометрами с аналоговой индикацией, а микрометры с цифровым отсчетом называют микрометрами с цифровой индикацией.

***

Механический микрометр со штриховым отсчетом

Основным элементом микрометра является микрометрическая винтовая пара. С ее помощью поступательное перемещение измерительной поверхности (торца) микрометрического винта связано с поворотом отсчетного барабана. Один оборот барабана микровинта соответствует перемещению торца микровинта на один шаг резьбы винта. В большинстве конструкций шаг резьбы винта составляет 0,5 мм, а на барабан наносят 50 или 100 делений. Таким образом, цена деления отсчета составляет 0,01 или 0,05 мм. Резьба винта шлифуется на высокоточных станках. Микрометрическая пара в приборах оформлена в виде отдельного узла – микрометрической головки.

Микрометрическая головка входит в состав микрометров различного назначения, нутромеров, глубиномеров, различных стационарных приборов в качестве измерительного узла или узла, задающего точные перемещения, и т. п.

В головке микрометрический винт перемещается совместно с барабаном относительно стебля, жестко соединенного с микрометрической гайкой. Микрометрические головки обычно имеют две шкалы (рис.1): круговую для определения дробных долей оборота и линейную для определения числа полных оборотов микрометрического винта. Линейная шкала и продольный штрих нанесены на наружной поверхности стебля (или на гильзе, одеваемой на стебель).
Цена деления линейной шкалы равна шагу винта, при шаге 0,5 мм наносятся две части шкалы с длиной деления 1,0 мм, сдвинутые друг относительно друга на 0,5 мм. Общая длина линейной шкалы определяется диапазоном измерительного перемещения микрометрического винта (обычно 25 мм).
Круговая шкала нанесена на скосе барабана, торец которого является указателем линейной шкалы. Указателем круговой шкалы служит продольный штрих линейной шкалы.

Диаметр барабана выбран таким, чтобы длина деления была около 1 мм. Для отсчитывания дробных долей деления круговой шкалы в некоторых случаях применяют нониус, аналогичный нониусу штангенциркуля со считыванием без параллакса. Цена деления нониуса составляет 0,001 мм. Однако применение нониуса имеет смысл только в том случае, когда отсчитываемые доли деления меньше погрешности микрометрической передачи.

Для стабилизации измерительного усилия предусмотрено специальное устройство (трещотка, или фрикцион), закрепленное на барабане. С помощью этого устройства на измерительной поверхности микрометрического винта создается усилие, лежащее для большинства случаев применения микрометрических головок в пределах 5-10 Н.

Микрометры являются универсальными инструментами для наружных измерений. Конструкция и метрологические характеристики микрометров определены ISO 3611:2010, DIN 863 и ГОСТ 6207-90.

***

Микрометр имеют скобу, в которую с одной стороны установлена микрометрическая головка, а с другой пятка, Конструкция микрометров предусматривает стопорное устройство для закрепления микрометрического винта. Измерительными поверхностями у микрометров являются параллельные плоскости торцов микрометрического винта и пятки, обычно имеющие диаметр 8 мм.

Для повышения точности измерений выпускают микрометры с диапазоном измерения до 100 мм с диаметром рабочих поверхностей (стебля и пятки) уменьшают до 6,5 мм. Для повышения износостойкости измерительные поверхности микрометров изготовляют из твердого сплава.
Скобы современных высокоточных микрометров выполняют с теплоизолирующим покрытием, чтобы уменьшить погрешности, вызываемые тепловым расширением при контакте с руками.

Для установки нулевого положения микрометры с нижним пределом измерений от 25 мм комплектуют установочными мерами. Цена деление большинства механических микрометров составляет 0,01 мм.
Выпускают также микрометры с ценой деления 0,05 мм и с нониусом с ценой деления 0,001 мм. Диапазон измерений микрометров до 1500 мм.

Микрометры для измерения диаметров более 500 мм (скобы) делают сварными из труб для облегчения и снабжают теплоизолирующими накладками. Микрометры снабжаются сменными наконечниками с приращением длины 25 мм.
Следует отметить, что измерение микрометрическим инструментами больших диаметров (более 500 мм) очень неудобная операция, требующая опыта и терпения.
Результат такого измерения не надежен.

***



Электронный микрометр с цифровым отсчетом

Несмотря на повсеместное распространение микрометров с штриховыми шкалами и нониусом, отсчет по двум штриховым шкалам и сложение их результатов неудобен, особенно при плохом зрении и недостаточном освещении. Поэтому появление электронных микрометров с цифровым отсчетом сделало процесс измерения значительно проще и удобнее, а в некоторых случаях и точнее.

Конструктивно электронный микрометр мало отличается от механического микрометра, но вместо штриховых шкал он снабжен инкрементным, как правило, емкостным преобразователем, небольшим электронным устройством и цифровым дисплеем.
Преобразователь аналогичен инкрементному преобразователю, применяемому в штангенциркуле. Он состоит из двух небольших дисковых пластин, на которых размещены изолированные друг от друга электроды. Один диск вращается вместе с винтом, второй неподвижен и удерживается шпонкой, расположенной вдоль винта. Оба диска перемещаются вместе с микровинтом на всю величину хода винта.

На скобе микрометра также расположен электронный микропроцессорный блок и цифровой дисплей с дискретностью показаний 0,01 или 0,001 мм. Высота цифр составляет 7-9 мм. На корпусе имеются две кнопки «вкл/выкл» и установка нуля. Установка нуля возможна как при сведенных пятках микрометра, так и любом месте диапазона измерения (например, для контроля партии одинаковых деталей).

Некоторые модели имеют дополнительные функции, например, сортировка по размерам, кодовый выход на внешние устройства и т.д. Вся электронная система питается от небольшой литиевой батарейки, срок службы которой 1,5 года или 2000 часов.

Электронные микрометры выпускаются с диапазоном измерения до 300 мм и степенью защиты от IP40 – до IP65 по стандарту DIN EN 60529 и ГОСТ 14254-96.

Кроме стандартных микрометров выпускают много специализированных моделей, например, для измерения толщины стенок труб со сферическими измерительными поверхностями, для измерения мягких материалов с измерительными поверхностями в форме дисков, для измерения среднего диаметра резьбы, для измерения длины общей нормали зубчатых колес с измерительными поверхностями в форме дисков, для измерения наружного диаметра многолезвийного инструмента и др.

***

Прогрешность при измерении микрометром

Суммарная погрешность измерения с помощью микрометра состоит из следующих составляющих:

  • погрешностей микрометрической головки;
  • отклонения от плоскостности и от параллельности плоских измерительных поверхностей винта и пятки (при различных углах поворота микрометрического винта и при его стопорении). При эксплуатации микрометров отклонения от параллельности измерительных поверхностей винта и пятки приводят к различной погрешности для разных форм измеряемых деталей (плоских, цилиндрических, сферических). Также различными будут деформации этих деталей под действием измерительного усилия;
  • деформации скобы микрометра под действием измерительного усилия;
  • погрешности установочных мер;
  • существенной составляющей погрешности измерения микрометрами (особенно микрометрами больших размеров) является температурная погрешность, вызываемая как разностью температур измеряемой детали и микрометра, так и нагревом микрометра, а иногда и контролируемой детали, теплом рук контролера (для уменьшения последней погрешности в микрометрах для измерения размеров свыше 50 мм предусмотрены теплозащитные накладки);
  • погрешность, возникающая у электронных микрометров из-за ошибок емкостного преобразователя.

Пределы допускаемой погрешности микрометров приведены в Таблице 1. Указанные значения погрешностей установлены в зависимости от диапазона измерений.

Предел допускаемой погрешности микрометрической головки (при выпуске ее в качестве отдельного изделия) оговорен ГОСТ 6507-78 «Микрометры с ценой деления 0,01 мм. Технические условия» в виде предельной погрешности δ = ±4 мкм.
Правильно было бы нормировать погрешность расстояний между двумя любыми точками – амплитудную погрешность, как это предусмотрено рекомендациями ИСО 3611-1978, так как механизм головки при установке барабана на нуль может занимать различные положения и при этом значение погрешности в каждой отдельной точке будет зависеть от положения нулевой точки.

Предельно допустимая погрешность G микрометра в любой точке диапазона измерений (25 мм) указана в Таблице 1.

Таблица 1

Диапазон измерения,
мм

Предельно допустимая погрешность G,
мкм

Отклонение от параллельности и плоскостности винта и пятки,
мкм

0 – 50

4

2

50 – 100

5

2

100 – 150

6

3

150 – 200

7

4

200 – 250

8

4

250 – 300

9

5

300 – 350

10

5

350 – 400

11

6

400 – 450

12

6

450 – 500

13

7

Указанная в таблице предельно допустимая погрешность G включает в себя погрешность микрометрической головки, погрешность от прогиба скобы микрометра и погрешность от неровностей и непараллельности измерительных поверхностей.

***

Проверка и калибровка микрометров

Калибровку и поверку микрометров осуществляют с помощью концевых мер длины в нескольких точках в диапазоне измерений согласно ISO 3611:2010, DIN 863 и ГОСТ 6207-90.
Концевые меры подбирают таким образом, чтобы была возможность предельную погрешность измерения G микрометра во всех точках диапазона измерения.
Например, рекомендуемые размеры концевых мер длины для проверки микрометров – 3,1; 6,5; 9,7; 12,5; 15,8; 19,0; 21,9 и 25 мм.

Для проверки отклонений плоскостности и непараллельности измерительных поверхностей микрометра (торца винта и пятки) необходимо три или четыре плоскопараллельных оптических стеклянных пластины с градацией по высоте в 1/4 или 1/3 шага микровинта (0,5 мм). Это обеспечивает проверку с трех или четырех положениях при полном повороте микровинта.
Для проверки пластину устанавливают между пяткой и торцом винта. Аккуратно перемещая пластину между измеряемыми поверхностями, определяют наименьшее количество интерференционных колец или полос на одной измерительной поверхности. К этому числу прибавляют количество колец или полос на другой измерительной поверхности.
При длине волны света примерно 640 нм ширина одной интерференционной полосы составляет 320 нм (0,32 мкм).

Методические указания к выполнению лабораторной работы по теме “Поверка микрометра”
(в формате Word, 4 печатных листа, 0,077 Мб)

***

Микрометрический глубиномер

Микрометрический глубиномер состоит из базирующей опоры, в которой закреплен микровинт с диапазоном измерения 25 мм, и сменных измерительных вставок разной длины. Общий предел измерения глубиномера до 300 мм.
Глубиномеры также как и микрометры выпускаются с механической шкалой и с электронным цифровым отсчетом.
Цена деления глубиномера – 0,01 мм. Отклонение от плоскостности базирующей опоры – 2 мкм. Допуск длины измерительных вставок ±(2 + L/75), где L – длина вставки.
Погрешность измерения с самой маленькой вставкой – 5 мкм.

***

Как правильно пользоваться микрометром поможет разобраться представленный здесь видеоролик.

***

Лабораторная работа по теме “Поверка микрометра”

Основные понятия о стандартизации


Главная страница


Дистанционное образование

Специальности

Учебные дисциплины

Олимпиады и тесты

как им пользоваться, его разновидности, и стоимость различных моделей

Какие микрометры бываютКакие микрометры бываютБольшинство людей вообще не знают, что такое микрометр, и еще большее их число даже не подозревает, как правильно его использовать. Стоит понимать, что это очень важный измерительный инструмент, применяемый везде, где необходимо провести максимально точные измерения, поскольку штангенциркуль такой точности не даст. О том, что же такое микрометр, и как им пользоваться, вы узнаете из этого материала.

Что такое микрометр?

Для начала немного истории. Предельная точность стала критически важной в оружейном деле в XVI веке. Несколько позже она пригодилась в геодезии, а прибор, который мы знаем, как микрометр появился в нынешнем виде уже в середине XIX века.

Микрометр – высокоточный измерительный прибор, который используется в различных сферах производства для максимального точного измерения. Его погрешность чрезвычайно мала и составляет всего 2-9 мкм (для справки 0,1 мм = 100 мкм), что намного меньше, нежели у штангенциркуля. Инструмент существует в различных вариациях, что позволяет измерять детали независимо от их размера. Микрометры бывают механические и электронные, а первые делятся на несколько подвидов:

  • листовые для измерения толщины плоских листов из металла и других материалов;
  • рычажные, отличающиеся наличием рычажно-зубчатой головки, которая дает возможность с максимальной точностью измерять сложные изделия;
  • гладкие, оснащенные скобой и трещоткой, и предназначены для измерения предметов с гладкой поверхностью. Такие микрометры – одни из самых распространенных и активно используются в промышленном производстве;
  • универсальные, которые предназначены для замера внутренних и наружных размеров;
  • трубные для измерения трубных стенок;
  • проволочные и резьбомерные, позволяющие проводить замеры тончайших изделий вроде проволоки или кабелей.

Неоценимую помощь микрометры оказывают в промышленности, что позволяет использовать их для производства запчастей с максимальной степенью точности. Не менее востребованы они и в ювелирном деле, а за автомобилестроительную сферу и говорить не приходится.

Особенности механических микрометров

Особенности механических микрометровОсобенности механических микрометровЧаше всего в работе применяют механические микрометры, но уже существуют и инструменты с электронной индикацией (о них несколько позже). Состоит он из двух частей: ручки и выемки для размещения измеряемой детали, выполненной в виде полукруга с опорной стойкой и направленным на нее микрометрическим винтом. С ней и связан процесс измерения, поскольку ручку нужно доводить для того, что сомкнуть винт. После того как они сошлись вокруг детали, необходимо прокрутить трещотку для подгонки, что позволит снять показания на шкалах, расположенных на барабане и стебле.

Ряд моделей микрометра имеют стопорный механизм, чтобы не сбились зафиксированные данные в процессе их записи или при сравнении с другой деталью.

Преимущества электронных микрометров

Электронный микрометр по сути ничем не отличается от своего механического собрата, но благодаря наличию электронной индикации и еще более точной калибровке, что позволило упростить процесс замеров и минимизировать погрешность. Большинство таких инструментов уже имеют встроенную систему калибровку.

Дисплей, который имеется на этом инструменте, настраивается на несколько систем отсчета (дюймы или миллиметры). Кроме них, производитель еще и добавляет такие полезные индикации вроде заряда аккумуляторов. С целью снижения энергопотребления, механизмы обычно программируются таким образом, что в случае бездействия микрометр автоматически отключается (обычно это 5 минут).

Использование микрометра

После того как вы изучили информации касаемо этого прибора, давайте разберемся, как же им пользоваться, чтобы будущие измерения были предельно точными.

  1. Как правильно пользоваться микрометромКак правильно пользоваться микрометромПроверка и калибровка. Периодически, и сразу после приобретения следует проверить инструмента на наличие дефектов при замерах. Если шкала сбита, то необходимо провести регулировку, используя находящийся в комплекте ключ. Проверить его точность предельно просто, достаточно лишь сомкнуть измерительные плоскости без детали. Важно: после того, как винт упрется в противоположную плоскость, то в случае с электронным микрометром на экране должен высветиться 0. Если прибор механический, то барабан должен почти полностью закрыть стебель, а скошенный край оказаться на нулевой отметке. И еще один важный момент: перед началом измерений, рекомендуется выдержать как деталь, так и сам инструмент в одном температурном режиме в течение как минимум 3-х часов.
  2. Закрепляем деталь. На первый взгляд может показаться, что зафиксировать деталь легкое дело, но на деле существуют некоторые нюансы. Первым делом следует понимать, что до упора ее зажимать нельзя, поскольку это отразиться на результатах замера, и чтобы предотвратить это, в приборе предусмотрели специальные механизмы. Для начала необходимо довести винт до детали с помощью вращения барабана, которая находится у второй измерительной плоскости. После того как будет заметен упор, следует немного сместиться по ручке и продолжить вращение трещотки. Услышав щелчок, второй и затем третий – нужно остановиться. Это сигнализирует о том, что деталь закреплена.
  3. Снимаем показатели. Если у вас электронный микрометр, то достаточно посмотреть на дисплей и выписать показатель. А вот с механическим придется немного поработать. Чтобы узнать показатель, следует начать читать с крупных цифр и заканчивать маленькими, а потому в первую очередь необходимо посмотреть на пометки стебля, где находится две шкалы. Нижние деления обозначают 1 мм, а верхние – 0,5 мм.

Способов измерения бывает два типа – абсолютный и относительный (он же контактный). В первом случае разъем прибора прикладывается непосредственно к предмету, зажимы подгоняются согласно его геометрии и со шкалы выписываем результаты. Что же касается относительного способа, то он позволяет определять параметры находящихся рядом предметов и границ, и математическим путем узнать искомый параметр.

Стоимость микрометра

Микрометры и их видыМикрометры и их видыЧто же касается цен на данные инструменты, то они весьма разнообразны, и в основном зависят от производителя, а также их функционала, прочности материалов и надежности. Зачастую инструменты от известных брендов соответственно и стоят, чего не скажешь об их менее качественных китайских аналогов. Но это уже все зависит от самого покупателя и его потребностей.

Цифровые микрометры стоят в среднем от 90 до 200 евро, механические можно найти где-то за 15-20 евро. Для профессионалов уже предназначены более сложные модели с рычагами, сменными измерительными деталями и системой цифровой индикации, но и стоят немало. Для домашних нужд хватит и обычного механического микрометра, которым научиться пользоваться не составит никакого труда. Достаточно лишь внимательно изучить инструкцию к нему.

Оцените статью: Поделитесь с друзьями!

Микрометр – это… Что такое Микрометр?

        измерительный прибор, преобразовательным механизмом которого является микропара винт — гайка. М. применяют для измерения линейных размеров абсолютным контактным методом.

         Использование винтовой пары в отсчётном устройстве было известно ещё в 16 в., например в пушечных прицельных механизмах (1570), позднее винт стали использовать в различных геодезических инструментах. Первый патент на М. как самостоятельное измерительное средство был выдан Пальмеру в 1848 (Франция).

         Действие М. основано на перемещении винта вдоль оси при вращении его в неподвижной гайке. Перемещение пропорционально углу поворота винта вокруг оси (рис. 1). Полные обороты отсчитывают по шкале, нанесённой на стебле М., а доли оборота — по круговой шкале, нанесённой на барабане. Оптимальным является перемещение винта в гайке лишь на длину не более 25 мм из-за трудности изготовления винта с точным шагом на большей длине. Поэтому М. изготовляют несколько типоразмеров для измерения длин от 0 до 25 мм, от 25 до 50 мм и т.д. Для М. с пределами измерений от 0 до 25 мм при сомкнутых измерительных плоскостях пятки и микрометрического винта нулевой штрих шкалы барабана должен точно совпадать с продольным штрихом на стебле, а скошенный край барабана — с нулевым штрихом шкалы стебля. Для измерений длин, больших 25 мм, применяют М. со сменными пятками; установку таких М. на нуль производят с помощью установочной меры, прикладываемой к М., или концевых мер (См. Концевые меры). Измеряемое изделие зажимают между измерительными плоскостями М. Обычно шаг винта равен 0,5 или 1 мм и соответственно шкала на стебле имеет цену деления 0,5 или 1 мм, а на барабане наносится 50 или 100 делении для получения отсчёта 0,01 мм. Эта величина отсчёта является наиболее распространённой, но имеются М. с отсчётом 0,005, 0,002 и 0,001 мм. Постоянное осевое усилие при контакте винта с деталью обеспечивается фрикционным устройством — трещоткой. В зависимости от конструкции (формы корпуса или скобы, в которую встраивается микропара, формы измерительных поверхностей) или назначения (измерение толщины листов, труб, зубьев зубчатых колёс) М. разделяют на гладкие, рычажные, листовые, трубные, резьбомерные со вставками (см. Резьбоизмерительный инструмент (См. Резьбоизмерительные инструменты)), зубомерные.          М. выпускаются ручные и настольные, в том числе со стрелочным отсчётным устройством. Микрометрические пары используются также в Глубиномерах, Нутромерах и др. измерительных средствах. Наибольшее распространение имеют гладкие М. Настольные М. (в т. ч. со стрелочным отсчётным устройством) предназначаются для измерения маленьких деталей (до 20 мм), их часто называют часовыми М. (рис. 2).

         Характеристики некоторых микрометров, выпускаемых в СССР

        ———————————————————————————————————————————————-

        | Тип микрометра                     | Пределы измерений, мкм       | Погрешность, мкм                 |

        |———————————————————————————————————————————————|

        | Гладкий                                 | от 0 до 600                            | ± (2—10)                                |

        | Рычажный                             | от 0 до 2000                          | ± (3—4)                                 |

        | Листовой                               | от 0 до 5; 10; 25                     | ± 4                                        |

        | Трубный                                | от 0 до 10: 25                        | ± 4                                        |

        | Зубомерный                          | от 0 до 100                            | ± 5                                        |

        | Настольный                           | от 0 до 10: 20                        | ± (2—3)                                 |

        ———————————————————————————————————————————————-



         Н. Н. Марков.



        Рис. 1. Гладкий микрометр МГ с пределом измерения 75—100 мм; 1 — скоба; 2 — пятка; 3 — микрометрический винт; 4 — стопор; 5 — стебель; 6 — барабан; 7 — трещотка.

        Рис. 2. Настольный микрометр со стрелочным отсчётным устройством: 1 — корпус; 2 — арретир; 3 — отсчётное устройство; 4 — измерительный стержень отсчётного устройства; 5 — измерительные наконечники; 6 — столик; 7 — измерительный стержень микрометрической головки; 8 — стебель; 9 — барабан; 10 — стопор.

        Рис. 2. Настольный микрометр со стрелочным отсчётным устройством: 1 — корпус; 2 — арретир; 3 — отсчётное устройство; 4 — измерительный стержень отсчётного устройства; 5 — измерительные наконечники; 6 — столик; 7 — измерительный стержень микрометрической головки; 8 — стебель; 9 — барабан; 10 — стопор.

Микрометр гладкий – это… Что такое Микрометр гладкий?

Микрометр с круговой шкалой для наружных измерений и диапазоном измерения 175—200 мм, с ценой деления 0,01 мм

Микро́метр гладкий — средство для измерения наружных линейных размеров.

Принцип действия

Основанием микрометра является скоба, а преобразующим устройством служит винтовая пара, состоящая из микрометрического винта и микрометрической гайки, укреплённой внутри стебля; их часто называют микропарой. В скобу запрессованы пятка и стебель. Измеряемую деталь охватывают торцевыми измерительными поверхностями микровинта и пятки. Барабан присоединён к микровинту с помощью колпачка в котором находится корпус трещотки. Чтобы приблизить микровинт к пятке, вращают барабан трещотку по часовой стрелке (от себя), а для обратного движения микровинта (от пятки) барабан вращают против часовой стрелки (на себя). Закрепляют микровинт в требуемом положении стопором.

Для ограничения измерительного усилия микрометр снабжён трещоткой. При плотном соприкосновении измерительных поверхностей микрометра с поверхностью измеряемой детали трещотка начинает проворачиваться с лёгким треском, при этом вращение микровинта следует прекратить после трёх щелчков. Результат измерения микрометром отсчитывается как сумма отсчётов по шкале стебля и шкале барабана. Следует помнить, что цена деления шкалы стебля равна 0,5 мм, а шкалы барабана-0,01 мм. Шаг резьбы микропары (микровинт и микрогайка) Р равен 0,5 мм.

На барабане нанесено 50 делений. Если повернуть барабан на одно деление его шкалы, то торец микровинта переместится относительно пятки на 0,01 мм (мм), где n число делений круговой шкалы.

Показания по шкалам гладкого микрометра отсчитывают в следующем порядке:

  • по шкале стебля читают отметку около штриха, ближайшего к торцу скоса барабана;
  • по шкале барабана читают отметку около штриха, ближайшего к продольному штриху стебля;
  • складывают оба значения и получают показание микрометра.

Для удобства и ускорения отсчёта показаний имеются гладкий микрометр с цифровой индикацией.

Для установки «на ноль» все микрометры, кроме микрометра с диапазоном 0…25 мм, снабжены установочными концевыми мерами, размер которых равен нижнему пределу измерения данного микрометра.

Типы и параметры согласно ГОСТ 6507-90

Тип*Диапазон измерений, ммДопускаемая погрешность, мкмГабаритные размеры, ммДопуск плоскостности измерительных поверхностей микрометра, мкмДопуск параллельности плоских измерительных поверхностей микрометра, мкмИзображение
1Микрометр МК25-20-25±4125x67x230,92
2Микрометр МК25-10-25±2125x67x230,61,5
3Микрометр МК Н250-25±2 ?0,61,5
4Микрометр МК Ц25-20-25±4 ?0,92 ?
5Микрометр МК Ц25-10-25±2 ?0,61,5 ?
6Микрометр МК50-225-50±4155x75x230,92
7Микрометр МК50-125-50±2,5155x75x230,62
8Микрометр МК Н5025-50±2 ?0,62 ?
9Микрометр МК Ц50-225-50±4 ?0,92 ?
10Микрометр МК Ц50-125-50±2 ?0,62 ?
11Микрометр МК75-150-75±2,5183x86x230,63
12Микрометр МК75-250-75±4183x86x230,93
13Микрометр МК Н7550-75±3 ?0,63 ?
14Микрометр МК Ц75-250-75±4 ?0,93 ?
15Микрометр МК Ц75-150-75±2 ?0,63 ?
16Микрометр МК100-275-100±4211x105x230,63
17Микрометр МК100-175-100±2,5211x105x230,93
18Микрометр МК Н10075-100±3 ?0,63 ?
19Микрометр МК Ц100-275-100±4 ?0,93 ?
20Микрометр МК Ц100-175-100±3 ?0,63 ?
21Микрометр МК125-2100—125±50,94
22Микрометр МК125-1100—125±30,63
23Микрометр МК Н125100—125±30,63
24Микрометр МК150-2125—150±50,94
25Микрометр МК150-1125—150±30,63
26Микрометр МК Н150125—150±30,63
27Микрометр МК175-2150—175±50,94
28Микрометр МК175-1150—175±30,63
29Микрометр МК Н175150—175±30,63
30Микрометр МК200-2175—200±50,94
31Микрометр МК200-1175—200±30,63
32Микрометр МК Н200175—200±30,63
33Микрометр МК225-2200—225±60,96
34Микрометр МК225-1200—225±40,64
35Микрометр МК Н225200—225±40,64
36Микрометр МК250-2225—250±60,96
37Микрометр МК250-1225—250±40,64
38Микрометр МК Н250225—250±40,64
39Микрометр МК275-2250—275±60,98
40Микрометр МК275-1250—275±40,65
41Микрометр МК Н275250—275±40,65
42Микрометр МК300-2**275—300±60,98
43Микрометр МК300-1**275—300±40,65
44Микрометр МК Н300275—300±40,65
45Микрометр МК400-2**300—400±80,98
46Микрометр МК400-1**300—400±50,65
47Микрометр МК500-2**400—500±80,910
48Микрометр МК500-1**400—500±50,67
49Микрометр МК600-2**500—600±100,912
50Микрометр МК600-1**500—600±60,67

«*» Тип: МК — обозначение микрометра гладкого; буква Н обозначает, что отсчёт производится по шкалам стебля и барабана с нониусом; буква Ц обозначает, отсчёт производится по электронному цифровому устройству; двузначное число — обозначение конечной величины диапазона, цифра после тире обозначает класс точности.

«**» укомплектован одной установочной мерой для диапазона измерений до 300 мм и двумя установочными мерами — свыше 300 мм.

1. Диаметр гладкой части микрометрического винта должен быть 6h9, 6,5h9 или 8h9.

2. Колебание измерительного усилия на всех типах микрометров не должно превышать 2 Н.

3. Измерительное усилие должно быть не менее 5 и не более 10 Н.

4. Погрешность гладких микрометров определяют по мерам с плоскими измерительными поверхностями.

5. Цена деления шкалы барабана — 0,01 мм.

6. Измерительные поверхности микрометра должны быть оснащены твердым сплавом по ГОСТ 3882.

Требование согласно ГОСТ

Микрометр с верхним пределом измерений более 300 мм должен иметь передвижную или сменную пятку, обеспечивающую возможность измерения любого размера в диапазоне измерений данного микрометра. Вылет скобы микрометра с верхним пределом измерения до 300 мм должен быть не менее В/2+4, а свыше 300 мм — не менее В/2+1б, где В — верхний предел измерения.

Крепление передвижной или сменной пятки должно обеспечивать неизменность положения пятки при измерениях.

Измерительные поверхности установочных мер длиной до 300 мм должны быть плоскими, а более 300 мм — сферическими.

Ссылки

микрометрических метрик · GitHub

перейти к содержанию микрометры-метрики Зарегистрироваться
  • Почему именно GitHub? Особенности →
    • Обзор кода
    • Управление проектами
    • Интеграции
    • Действия
    • Пакеты
    • Безопасность
    • Управление командой
    • Хостинг
    • мобильный
    • Истории клиентов →
    • Безопасность →
  • Команда
  • Предприятие
  • Проводить исследования
    • Изучите GitHub →
    Учитесь и вносите свой вклад
    • Темы
    • Коллекции
    • В тренде
    • Учебная лаборатория
    • Руководства с открытым исходным кодом
    Общайтесь с другими
.

Maven Repository: микрометр »микрометр-стержень

Фасад средств мониторинга приложений



Версия Репозиторий Использование Дата

1.5 .x

1.5.4 Центральный 30 Август 20208
1.5.3 Центральный 45 июл, 2020
1.5.2 Центральный 71 Июн, 2020
1.5.1 Центральный 99 Май, 2020
1.5.0 Центральный 45 Апрель 2020

1,4 .x

1.4.2 Центральный 78 Апрель 2020 г.
1.4.1 Центральный 41 Март 2020 г.
1 .4.0 Центральный 33 Март, 2020

1.3 .x

1.3.12 Центральный 25 Август, 2020
1.3.11 Центральный 28 июл, 2020
1.3.10 Центральный 24 июн 2020
1.3.9 Центральный 31 Май, 2020
1 .3.8 Центральный 31 Апрель, 2020
1.3.7 Центральный 29 Март, 2020
1.3.6 Центральный 47 Март 2020
1.3.5 Центральный 79 Фев, 2020
1.3.4 Центральный 22 Фев, 2020
1.3.3 Центральный 32 Янв , 2020
1.3,2 Центральный 59 Декабрь 2019 г.
1.3.1 Центральный 75 Ноябрь 2019 г.
1.3.0 Центральный 61 Октябрь 2019 г.

1,2 .x

1.2.2 Центральный 45 Сентябрь 2019 г.
1.2.1 Сентябрь 2019 г. 50 Сентябрь 2019 г.
1 .2.0 Центральный 90 Июн, 2019

1.1 .x

1.1.17 Центральный 22 Август, 2020
1.1.16 Центральный 26 июл, 2020
1.1.15 Центральный 22 июн 2020
1.1.14 Центральный 28 Май, 2020
.

микрометр в сантиметр (мкм в см)

Преобразование микрометров в сантиметры (мкм в см)

Введите микрометр (мкм) значение единицы длины в преобразование микрометра в сантиметр .

Сколько сантиметров в микрометре?

В микрометре 0,0001 сантиметр.
1 микрометр равен 0,0001 сантиметру .
1 мкм = 0,0001 см

Определение микрометра

микрометр , или микрон, – это единица измерения длины, иногда используемая в системе СИ как 1 × 10 −6 метра.Это довольно специфическая единица измерения, используемая в науке (например, для измерения различных типов длин волн и т. Д.) Или в промышленных технологиях. Микрометр имеет обозначение мкм , используемое в системе СИ.

Преобразовать микрометр

Размер в сантиметрах

Сантиметр считается общепринятой единицей длины, используемой в системе СИ. Это эквивалентно 10 миллиметрам или 1/100 th (10 -2 ) метра. Много лет назад это была основная единица измерения в ранее используемой системе единиц CGS (сантиметр-грамм-секунда), но в настоящее время роль основной единицы длины играет метр.Условное обозначение сантиметра – см .

Перевести сантиметр

Преобразователь мкм в см

Это очень простой в использовании преобразователь микрометр в сантиметр . Прежде всего просто введите значение микрометра (мкм) в текстовое поле формы преобразования, чтобы начать преобразование мкм в см, затем выберите десятичное значение и, наконец, нажмите кнопку преобразования, если автоматический расчет не сработал. Сантиметр Значение будет автоматически преобразовано по мере ввода.

Десятичное число – это количество цифр, которое должно быть вычислено или округлено в результате преобразования микрометра в сантиметр .

Вы также можете проверить приведенную ниже таблицу преобразования микрометр в сантиметр или вернуться к преобразователю микрометр в сантиметр вверх.

Примеры преобразования микрометров в сантиметры

1 мкм = 0,0001 сантиметр

Пример для 10 микрометров:
10 микрометр = 10 (микрометр)
10 микрометров = 10 x (0,0001 сантиметр)
10 Микрометр = 0.001 Сантиметр

Пример для 100 микрометров:
100 микрометр = 100 (микрометр)
100 микрометров = 100 x (0,0001 сантиметр)
100 Микрометр = 0,01 сантиметра

Пример для 40 микрометров:
40 микрометр = 40 (микрометр)
40 Микрометров = 40 x (0,0001 сантиметра)
40 Микрометр = 0,004 Сантиметра



Микрометр в Сантиметр.

Микрометр Сантиметр
1 мкм 0,0001 см
2 мкм 0.0002 см
3 мкм 0,0003 см
4 мкм 0,0004 см
5 мкм 0,0005 см
6 мкм 0,0006 см
7 мкм 0,0007 см
8 мкм 0,0008 см
9 мкм 0,0009 см
10 мкм 0,001 см
11 мкм 0,0011 см
12 мкм 0.0012 см
13 мкм 0,0013 см
14 мкм 0,0014 см
15 мкм 0,0015 см
16 мкм 0,0016 см
17 мкм 0,0017 см
18 мкм 0,0018 см
19 мкм 0,0019 см
20 мкм 0,002 см
21 мкм 0.0021 см
22 мкм 0,0022 см
23 мкм 0,0023 см
24 мкм 0,0024 см
25 мкм 0,0025 см
26 мкм 0,0026 см
27 мкм 0,0027 см
28 мкм 0,0028 см
29 мкм 0,0029 см
30 мкм 0.003 см
31 мкм 0,0031 см
32 мкм 0,0032 см
33 мкм 0,0033 см
34 мкм 0,0034 см
35 мкм 0,0035 см
36 мкм 0,0036 см
37 мкм 0,0037 см
38 мкм 0,0038 см
39 мкм 0.0039 см
40 мкм 0,004 см
41 мкм 0,0041 см
42 мкм 0,0042 см
43 мкм 0,0043 см
44 мкм 0,0044 см
45 мкм 0,0045 см
46 мкм 0,0046 см
47 мкм 0,0047 см
48 мкм 0.0048 см
49 мкм 0,0049 см
50 мкм 0,005 см
Микрометр Сантиметр
50 мкм 0,005 см
55 мкм 0,0055 см
60 мкм 0,006 см
65 мкм 0,0065 см
70 мкм 0,007 см
75 мкм 0.0075 см
80 мкм 0,008 см
85 мкм 0,0085 см
90 мкм 0,009 см
95 мкм 0,0095 см
100 мкм 0,01 см
105 мкм 0,0105 см
110 мкм 0,011 см
115 мкм 0,0115 см
120 мкм 0.012 см
125 мкм 0,0125 см
130 мкм 0,013 см
135 мкм 0,0135 см
140 мкм 0,014 см
145 мкм 0,0145 см
150 мкм 0,015 см
155 мкм 0,0155 см
160 мкм 0,016 см
165 мкм 0.0165 см
170 мкм 0,017 см
175 мкм 0,0175 см
180 мкм 0,018 см
185 мкм 0,0185 см
190 мкм 0,019 см
195 мкм 0,0195 см
200 мкм 0,02 см
205 мкм 0,0205 см
210 мкм 0.021 см
215 мкм 0,0215 см
220 мкм 0,022 см
225 мкм 0,0225 см
230 мкм 0,023 см
235 мкм 0,0235 см
240 мкм 0,024 см
245 мкм 0,0245 см
250 мкм 0,025 см
255 мкм 0.0255 см
260 мкм 0,026 см
265 мкм 0,0265 см
270 мкм 0,027 см
275 мкм 0,0275 см
280 мкм 0,028 см
285 мкм 0,0285 см
290 мкм 0,029 см
295 мкм 0,0295 см
Общие значения из микрометров в сантиметры
  • 1 мкм = 0.0001 см
  • 10 мкм = 0,001 см
  • 100 мкм = 0,01 см
  • 1000 мкм = 0,1 см
  • 5 мкм = 0,0005 см
  • 2 мкм = 0,0002 см
  • 50 мкм = 0,005 см
  • 20 мкм = 0,002 см
  • 10000 мкм = 1 см
  • 25 мкм = 0,0025 см
  • 3 мкм = 0,0003 см
  • 200 мкм = 0,02 см
  • 0,5 мкм = 5,0E-5 см
  • 500 мкм = 0,05 см
  • 4 мкм = 0,0004 см
  • 15 мкм = 0,0015 см
  • 30 мкм = 0,003 см
  • 0.1 мкм = 1,0E-5 см
  • 40 мкм = 0,004 см
Недавние комментарии

© 2007-2020 www.conversion-metric.org

.

микрометр в миллиметр преобразование (мкм в мм)

Преобразование микрометров в миллиметры (мкм в мм)

Введите микрометр (мкм) значение единицы длины в преобразование микрометра в миллиметр .

Сколько миллиметров в микрометре?

В микрометре 0,001 миллиметра.
1 Микрометр равен 0,001 Миллиметр .
1 мкм = 0,001 мм

Определение микрометра

микрометр , или микрон, – это единица измерения длины, иногда используемая в системе СИ как 1 × 10 −6 метра.Это довольно специфическая единица измерения, используемая в науке (например, для измерения различных типов длин волн и т. Д.) Или в промышленных технологиях. Микрометр имеет обозначение мкм , используемое в системе СИ.

Преобразовать микрометр

Миллиметровое разрешение

Миллиметр – одна из наиболее часто используемых единиц длины, равная 1/1000 th метра. Это единица СИ, используемая для измерения малых расстояний и малых длин. По правилам СИ, условное обозначение единицы – мм .

Перевести миллиметры

Преобразователь мкм в мм

Это очень простой в использовании преобразователь микрометров в миллиметры. Прежде всего, просто введите значение мкм (мкм) в текстовое поле формы преобразования, чтобы начать преобразование мкм в мм, затем выберите десятичное значение и, наконец, нажмите кнопку преобразования, если автоматический расчет не сработал. Миллиметр Значение будет автоматически преобразовано при вводе.

Десятичное число – это количество цифр, которое должно быть вычислено или округлено в результате преобразования микрометра в миллиметр .

Вы также можете проверить приведенную ниже таблицу преобразования микрометры в миллиметры или вернуться к преобразованию микрометров в миллиметры вверх.

Примеры преобразования микрометров в миллиметры

1 мкм = 0,001 миллиметра

Пример для 100 микрометров:
100 микрометр = 100 (микрометр)
100 микрометров = 100 x (0,001 миллиметра)
100 Микрометр = 0,1 миллиметра

Пример для 10 микрометров:
10 микрометр = 10 (микрометр)
10 микрометров = 10 x (0,001 миллиметра)
10 Микрометр = 0.01 миллиметр

Пример для 6 микрометров:
6 микрометр = 6 (микрометр)
6 Микрометр = 6 x (0,001 миллиметра)
6 Микрометр = 0,006 Миллиметра



Микрометр в Миллиметр. Таблица преобразования

Микрометр Миллиметр
1 мкм 0,001 мм
2 мкм 0,002 мм
3 мкм 0,003 мм
4 мкм 0,004 мм
5 мкм 0.005 мм
6 мкм 0,006 мм
7 мкм 0,007 мм
8 мкм 0,008 мм
9 мкм 0,009 мм
10 мкм 0,01 мм
11 мкм 0,011 мм
12 мкм 0,012 мм
13 мкм 0,013 мм
14 мкм 0,014 мм
15 мкм 0.015 мм
16 мкм 0,016 мм
17 мкм 0,017 мм
18 мкм 0,018 мм
19 мкм 0,019 мм
20 мкм 0,02 мм
21 мкм 0,021 мм
22 мкм 0,022 мм
23 мкм 0,023 мм
24 мкм 0,024 мм
25 мкм 0.025 мм
26 мкм 0,026 мм
27 мкм 0,027 мм
28 мкм 0,028 мм
29 мкм 0,029 мм
30 мкм 0,03 мм
31 мкм 0,031 мм
32 мкм 0,032 мм
33 мкм 0,033 мм
34 мкм 0,034 мм
35 мкм 0.035 мм
36 мкм 0,036 мм
37 мкм 0,037 мм
38 мкм 0,038 мм
39 мкм 0,039 мм
40 мкм 0,04 мм
41 мкм 0,041 мм
42 мкм 0,042 мм
43 мкм 0,043 мм
44 мкм 0,044 мм
45 мкм 0.045 мм
46 мкм 0,046 мм
47 мкм 0,047 мм
48 мкм 0,048 мм
49 мкм 0,049 мм
50 мкм 0,05 мм
Микрометр Миллиметр
50 мкм 0,05 мм
55 мкм 0,055 мм
60 мкм 0.06 мм
65 мкм 0,065 мм
70 мкм 0,07 мм
75 мкм 0,075 мм
80 мкм 0,08 мм
85 мкм 0,085 мм
90 мкм 0,09 мм
95 мкм 0,095 мм
100 мкм 0,1 мм
105 мкм 0,105 мм
110 мкм 0.11 мм
115 мкм 0,115 мм
120 мкм 0,12 мм
125 мкм 0,125 мм
130 мкм 0,13 мм
135 мкм 0,135 мм
140 мкм 0,14 мм
145 мкм 0,145 мм
150 мкм 0,15 мм
155 мкм 0,155 мм
160 мкм 0.16 мм
165 мкм 0,165 мм
170 мкм 0,17 мм
175 мкм 0,175 мм
180 мкм 0,18 мм
185 мкм 0,185 мм
190 мкм 0,19 мм
195 мкм 0,195 мм
200 мкм 0,2 мм
205 мкм 0,205 мм
210 мкм 0.21 мм
215 мкм 0,215 мм
220 мкм 0,22 мм
225 мкм 0,225 мм
230 мкм 0,23 мм
235 мкм 0,235 мм
240 мкм 0,24 мм
245 мкм 0,245 мм
250 мкм 0,25 мм
255 мкм 0,255 мм
260 мкм 0.26 мм
265 мкм 0,265 мм
270 мкм 0,27 мм
275 мкм 0,275 мм
280 мкм 0,28 мм
285 мкм 0,285 мм
290 мкм 0,29 мм
295 мкм 0,295 мм
Общие значения микрометров в миллиметры
  • 1 мкм = 0,001 мм
  • 100 мкм = 0.1 мм
  • 10 мкм = 0,01 мм
  • 1000 мкм = 1 мм
  • 50 мкм = 0,05 мм
  • 5 мкм = 0,005 мм
  • 200 мкм = 0,2 мм
  • 20 мкм = 0,02 мм
  • 500 мкм = 0,5 мм
  • 150 мкм = 0,15 мм
  • 250 мкм = 0,25 мм
  • 3 мкм = 0,003 мм
  • 2 мкм = 0,002 мм
  • 75 мкм = 0,075 мм
  • 40 мкм = 0,04 мм
  • 4 мкм = 0,004 мм
  • 2000 мкм = 2 мм
  • 15 мкм = 0,015 мм
  • 6 мкм = 0,006 мм
Недавние комментарии

© 2007-2020 www.convert-metric.org

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
