Микрометр устройство и принцип работы: Микрометр: устройство, виды, правила измерений

alexxlab | 19.12.2022 | 0 | Разное

Устройство и принцип работы микрометра. Способы сборки резьбовых соединений с герметизацией. Правила ОТ при ручной обработке металла

Машиностроение \ Техническая эксплуатация и ремонт тягового подвижного состава

Страницы работы

23 страницы (Word-файл)

Посмотреть все страницы

Скачать файл

Фрагмент текста работы

Учреждение образования

«Гомельский государственный колледж железнодорожного транспорта

Белорусской железной дороги»

Отчет

                      По темам учебной практики

             «На получение профессии рабочего»

Специальность: 2-37 02 35 «Техническая эксплуатация и ремонт подвижного состава железнодорожного

транспорта»

                                   Выполнил:

                                                          Учащийся группы Т-32



                                    Проверил:

                                       Мастер п. о.



2012

Какие меры необходимо принимать в случае травмирования работника на производстве.

Оказание первой доврачебной помощи – это залог скорейшего выздоровления и сохранения жизни пострадавшего. В своей повседневной трудо- жизни мы неоднократно сталкивались с мелкими травмами, а некоторым довелось повидать и случаи потяжелее. Так что же делать при травмировании работника?

В первую очередь соблюдая личную безопасность, освободить пострадавшего от действия травмирующего фактора, а уж затем оказать первую доврачебную помощь и вызвать скорую медицинскую помощь (номер телефона 103).

Рассмотрим порядок оказания первой помощи.

Во всех случаях поражения электрическим током вызов врача является обязательным независимо от состояния пострадавшего.

Выбор способов первой помощи зависит от вида, локализации и тяжести повреждения.

Ушибленной конечности создается полный покой, придается возвышенное положение, на место ушиба накладывается тугая давящая повязка, можно положить холодный компресс или пузырь со льдом. Внутрь для уменьшения болей назначаются обезболивающие средства.

Основная задача оказывающего помощь пострадавшему при кровотечении – в максимально ранние сроки остановить кровотечение и обеспечить доставку пострадавшего в лечебное учреждение.

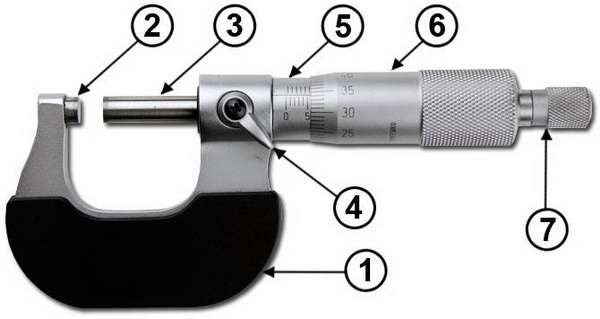

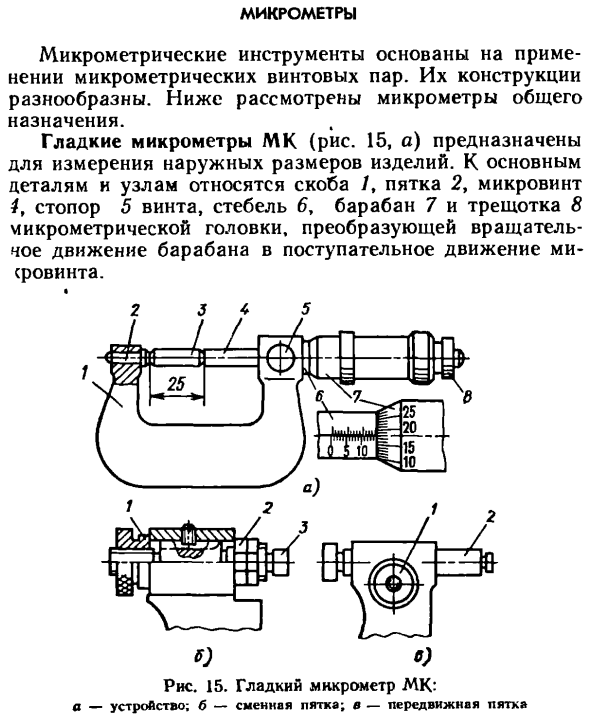

Устройство и принцип работы микрометра

Корпус микрометра представляет собой скобу, на которой с одной стороны запрессована пятка, а с другой – стебель с нанесённой на него продольной шкалой. Одна измерительная поверхность – это торец микрометрического винта, который выдвигается из стебля, а второй измерительной поверхностью является торец пятки. Изделие, которое необходимо измерить, зажимается между стержнями микрометра до упора. Основа работы микрометра – перемещение винта вдоль оси при вращении его в неподвижной гайке. Полный оборот винта отсчитывается по шкале на стебле, а доли оборота – по круговой шкале на барабане. Обычно шаг винта равен 0,5 или 1 мм, и, соответственно, шкала на стебле имеет ту же цену деления, а на барабан наносится 50 или 100 делений для получения отсчёта 0,01 мм. На конце барабана есть резьба с навинчивающейся гайкой, которая является корпусом механизма трещотки. На трещотку возложена функция обеспечения постоянного осевого усилия при контакте винта с деталью. Как правило, микрометры сходят с заводского конвейера стандартизированными, однако есть возможность изготовления и специальных образцов микрометров с учетом требований заказчика. Перед началом работы следует протереть измерительные поверхности и проверить, плавно ли идет микровинт и верна ли нулевая установка. Устанавливают микрометр на нуль на начальном делении шкалы: если предел измерений микрометра от 0 до 25 мм, то здесь всё очевидно, а если предел измерений 25-50 мм, то нуль устанавливается на делении 25.

Если необходимо измерить длину больше 25 мм, используют микрометры со сменными пятками, причём крепление этих пяток должно обеспечивать неизменность их положения при измерении.

Способы сборки резьбовых соединений с герметизацией.

 Резьбовые герметики производятся как в виде жидких составов, так и в виде нитей. Выбор продукта зависит от эксплуатационных параметров магистрали. Составы заполняют зазоры между резьбовыми деталями и предотвращают утечку жидкостей и газов.

Необходимо правильно выбрать подходящий герметик для обеспечения надёжной и долговременной герметизации. Соединения труб должны оставаться герметичными под действием вибрации, химикатов, при нагреве или колебаниях давления. Подбор продуктов производится в основном исходя из свойств материалов соединяемых деталей, и резьбовые части которых могут быть из пластмассы, металла или нескольких материалов.

Анаэробные:

Анаэробные резьбовые герметики полимеризуются при контакте с металлом и в отсутствии воздуха.

Области применения:

Любые металлические резьбовые соединения.

Силиконовый:

Силиконовый резьбовой герметик полимеризуется при комнатной

Похожие материалы

Информация о работе

Скачать файл

Карта сайта || Филиал КузГТУ г.Прокопьевск

Университет Университет Сведения об образовательной организации История филиала Новости Новости Медиацентр Оценка качества образовательной деятельности Внутренний контроль результатов обучения Открытые международные Интернет-олимпиады Федеральный интернет-экзамен в сфере профессионального образования (ФЭПО) Для сотрудников Стоп коронавирус Студенту Расписание Внеучебная работа СНС “СИСТЕМА” Автошкола КузГТУ Портфолио Шаблоны документов Практико-ориентированное обучение Социальная поддержка Страница психолога Личный кабинет студента Реквизиты Трудоустройство Вакансии для выпускников Трудоустройство иностранных студентов Трудоустройство лиц с ограниченными возможностями здоровья Полезные ссылки Поступающему Бакалавриат Специалитет Среднее профессиональное Политехнический лицей Дополнительное образование Подготовительные курсы Плата за обучение

Научная работа Отдел научно-технического развития Сборники и публикации Контакты Контакты

типов микрометров | Принцип работы микрометра

администратор Блог

Что такое микрометр?

• Микрометр — это прецизионный измерительный прибор, используемый для получения очень точных измерений, доступный в метрической и имперской версиях. Метрические микрометры обычно измеряют с шагом 0,01 мм, а дюймовые версии — с шагом 0,001 дюйма.
• Измерения, которые они обеспечивают, могут быть более точными, чем измерения, полученные с помощью других измерительных устройств, таких как штангенциркуль с часовым механизмом или штангенциркуль, но во многом это зависит от осторожности пользователя.

Точность микрометра

• Точность микрометра подтверждена DIN 863
• Эталонная температура – ​​20°C в соответствии с DIN 863.
• Измерительное усилие. Сила, действующая храповым приводом на измерительные поверхности, должна составлять от 5 до 10 Н.

Принцип работы микрометра

Микрометр работает по принципу винта и гайки. Это позволяет вам осевое вращение бочкообразной структуры, также известной как наперсток, которая используется для измерения расстояния до объекта. Винт микрометра прикреплен к наперстку, представляющему собой сосредоточенный цилиндр, прикрепленный к микрометру. Окружность наперстка делится на равные части микрометра для получения точных результатов.

При настройке винта через гайку круговым движением его осевое перемещение будет равно шагу винта, который используется в специальном микрометре. Степень вращения винта будет прямо или косвенно коррелировать с абсолютным значением осевого перемещения.

Заданная величина осевого перемещения может быть усилена в результирующем окружном направлении за счет использования фактического диаметра винта. Осевое значение можно уменьшить и повысить точность за счет уменьшения шага резьбы. Некоторые типы микрометров могут использоваться в зависимости от необходимости.

Типы микрометров

Существует два распространенных типа микрометров и три типа специальных микрометров, о которых следует знать:

Внутримикрометр

Микрометр глубины

Внешний микрометр

Внешний микрометр (или внешний микрометр) используется для измерения внешних поверхностей любого компонента. Он обеспечивает точные измерения компонентов и является очень распространенным типом микрометров, используемых в обрабатывающей промышленности.

• Механический (аналоговый) наружный микрометр и цифровой наружный микрометр
• Внешний микрометр является наиболее часто используемым типом микрометра
• Используется для измерения внешних размеров, таких как внешний диаметр объекта.

Типы наружных микрометров

1. Микрометр с вращающимся диском
2. Точечный микрометр
3. Трубчатый микрометр
4. Микрометр с невращающимся диском
5. Сплайн-микрометр
6. Микрометр с лезвием

Нутромер

• Нутрометр используется для измерения внутренних размеров, таких как внутренний диаметр отверстия или трубы.
• Существует два типа нутромеров: нутромеры с штангенциркулем и трубчатые и стержневые нутромеры

Тип внутреннего микрометра

• Штангенциркуль – Тип внутреннего микрометра
• Трехточечный нутромер
• Внутренний микрометр (трубчатый микрометр)

Микрометр глубины

• Микрометр глубины используется для измерения глубины отверстий, пазов и ступеней.
• Они поставляются с различными сменными стержнями разной длины, чтобы их можно было использовать для измерения различных глубин

Заключительные замечания
Микрометры являются основой механической промышленности и используются для расчета всех измерений компонентов, используемых в промышленности.

2 мая 2022 г.

Принцип работы микрометра

| Как пользоваться микрометром

Alexmachine.com предлагает большой выбор микрометров. Мы даем вам возможность получить некоторые из лучших и наиболее специфических сортов из нашего ассортимента по конкурентоспособным ценам.

Заданное расстояние разделяет резьбу стандартного винта. Расстояние между резьбами равно расстоянию, пройденному винтом при возвратно-поступательном движении. Шаг относится к расстоянию между резьбами винта. Смола обычно имеет толщину 1 или 0,5 микрона. микрометр работает путем преобразования данных вращения в линейный параметр. В результате число оборотов и величина осевого перемещения напрямую связаны.

Принципы работы микрометра следующие:

• Шаг винта:

Расстояние, которое проходит шпиндель за один оборот, называется шагом.

• Наименьшее количество винтов:

Шпиндель перемещается на одно деление круговой шкалы, когда в наперстке достигается наименьшее число оборотов винта.

• Ошибка нуля и коррекция нуля:

При их соприкосновении не должно быть разницы между нулем пятки и шпинделя и базовой линией линейной шкалы. Он называется микрометром с нулевой погрешностью. Ошибки положительного нуля возникают, когда ноль круглой шкалы находится ниже опорной линии. Это значение следует вычесть из окончательного измерения образца.

Что такое микрометр?

А 9Микрометр 0005 — это инструмент, используемый для проведения измерений, требующих более высокой точности, чем может достичь штангенциркуль. Однако они обладают повышенной точностью, поскольку могут измерять лишь минимальное расстояние, поэтому они не идеальны для определения размеров крупных объектов.


Различные типы микрометров

Доступны различные цифровые и механические микрометры , а другие зависят от их предполагаемого использования. Наиболее распространенными применениями являются штангенциркули для измерения внутреннего диаметра отверстия, внешних размеров (например, валов и отверстий) или определения износа поверхности качения.

1. Угловой микрометр

Определяет угол между двумя плоскостями.

2.   Микрометр с лезвиями

Измеряет канавку кольцевого уплотнения.

3.   Микрометр со сферическим концом

Каждый раз, когда требуется приложить наковальню к закругленной поверхности, она используется для определения расстояния между отверстием и краем поверхности.

4.   Микрометрический нутромер

С помощью нутромера можно определить диаметр отверстия или цилиндра.

5.   Микрометр глубины

Эти инструменты используются для измерения точной высоты твердого объекта.

6.   Внешние микрометры

Чтобы узнать, насколько большой предмет, используйте это.

7.   Микрометр с делительным диаметром

Шаг резьбы измеряется с помощью одного из них.

8.   Микрометр для трубок

Толщину трубки можно определить с помощью этого типа прибора.

Как работают микрометры?

Поскольку эти приборы очень просты в использовании, выполнение измерений с их помощью не составит труда. Точные показания можно получить при правильном использовании и мерах предосторожности, гарантируя постоянное производство высококачественной продукции. Как правило, количество витков на дюйм (TPI) измеряет, насколько далеко виток винта входит в ствол. За исключением нескольких отраслей, штангенциркуль 100 TPI является наиболее часто используемым метрическим штангенциркулем.

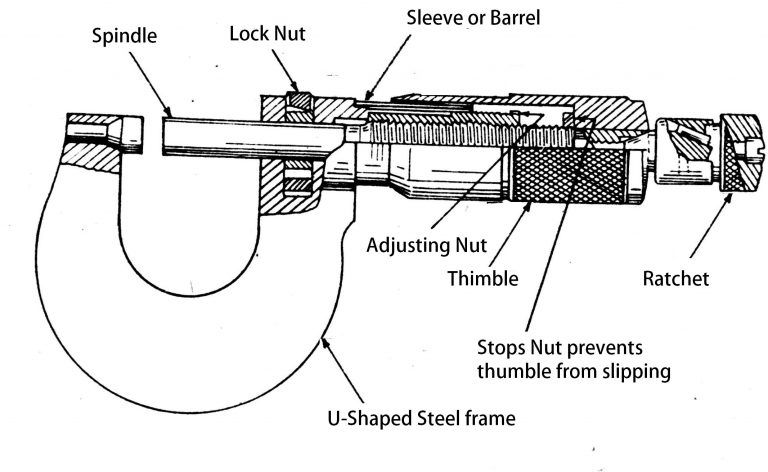

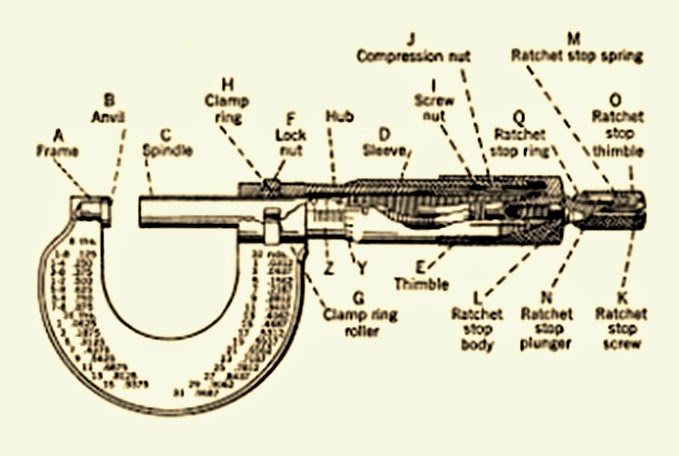

Рама, наковальня, втулки, контргайка, винт, шпиндель, наперсток и храповой упор являются компонентами микрометра.

1.   Рама

С-образный корпус соединяет наковальню и ствол, который является рамой. При механических и термических нагрузках эта рама удивительно устойчива к деформации из-за ее значительной массы и толщины.

2.   Наковальня

Наковальня находится с правой стороны рамы. Это позволяет шпинделю захватывать и измерять предмет.

3.   Втулки/ствол

Ствол или втулки удерживают наковальню с другой стороны рамы.

4.   Фиксатор барабана/контргайка

Замок с наперстком, также известный как стопорная гайка, представляет собой рычаг, используемый для предотвращения перемещения шпинделя во время измерения.

5.   Винт

Для работы этих инструментов необходим винт.

6.   Шпиндель

Когда вы поворачиваете наперсток, он вращает цилиндрический шпиндель. Это захватывает измеряемый объект и надежно удерживает его на месте.

7.   Наперсток

Шпиндель перемещается при вращении наперстка, который вращается большими пальцами.

8.   Храповой ограничитель

Инструменты с храповым упором гарантируют, что на объект будет оказываться только соответствующее давление.

Принцип работы микрометра

Основной принцип работы микрометра следующий:

• Вращательное движение винта можно использовать для определения точности его осевого движения.
• Это связано с тем, что шаг винта остается постоянным на протяжении всего процесса сборки.
• Из-за вращения фактическое осевое перемещение винта каким-то образом увеличилось.

Когда используется микрометр?

• Машиностроение и механика являются наиболее распространенными областями, в которых используются микрометры .
• Производство поршней является одной из отраслей, где он используется, потому что небольшая ошибка в размерах может привести к тому, что детали не подойдут.
• Микрометр используется для измерения точных размеров компонентов оборудования, таких как трубы и подшипники, для обеспечения максимальной производительности.
• В прошлом ручные микрометры должны были справляться со многими различиями, но теперь на рынке появились цифровые микрометры. Поскольку они могут работать в паре с другими аппаратными инструментами, можно без труда проводить точные измерения.

Уход и правильное использование микрометра

• Перед поворотом наперстка или храповика откройте фиксирующий рычаг. Перед измерением протрите измерительные поверхности чистой тканью.
• Поверните храповик, как только вы начнете снимать показания (не наперсток). Ручка с храповым механизмом предотвращает чрезмерное затягивание наперстка, что может повредить прибор и дать неверные показания.
• Когда функция микрометра показывает самое низкое значение, горизонтальная линия на втулке должна быть совмещена с нулем. Если этого не происходит, прибор необходимо откалибровать. Полукруглый регулировочный ключ прилагается к каждому устройству для калибровки.
• Пока микрометр все еще удерживает объект, используйте замок с наперстком, чтобы зафиксировать его. Выполните следующие действия, чтобы шпиндель не двигался во время снятия показаний или извлечения объекта из микрометра .
• Также рекомендуется как можно дольше беречь инструмент от прямых солнечных лучей.

Что нужно помнить

• То, чтобы измерять крошечные количества; нужен микрометр.
• Он имеет разрешение от 0,001 до 0,005 микрометра и может обнаруживать частицы размером до 0,01 микрометра.
• Винт называется «сердцем» микрометра , потому что резьба винта имеет решающее значение для способности микрометра измерять данный объект.
• Осевое перемещение винта прямо пропорционально количеству оборотов микрометра.

Измерение с помощью микрометров от Alex Machine

Измерение с помощью микрометров от Alex Machine, обладает обширными знаниями о материалах, характеристиках и характеристиках микрометров, чтобы вы могли получить максимальную отдачу от процесса выбора машины. Выбирайте качественные линейки продуктов, подходящие для каждого конкретного металла, но с разнообразными функциональными характеристиками. Это даст вам самый отличный выбор. Итак, при покупке на микрометров , вы можете выбирать из широкого спектра типов, гарантируя, что вы получите все, что вам нужно, и даже больше. В настоящее время доступны различные принципы работы микрометров , но как мы можем выбрать лучший?

Всегда проверяйте качество перед измерением объекта, который вы измеряете. Не соглашайтесь на то, чем вы искренне не увлечены. Не принимайте ничего меньшего, чем самое лучшее. Мы будем информировать наших клиентов о последних достижениях в этом высококонкурентном секторе и производстве. Самый современный типов микрометров будут доступны для вас, чтобы помочь вам улучшить свои показатели в производстве и обработке ювелирных изделий. Мы даем вам возможность сэкономить значительную сумму денег, предоставляя несколько вариантов, соответствующих вашим конкретным требованиям и бюджету. Если вам требуется большое количество этих товаров, вы можете разместить оптовый заказ. Продукция экологически чистая и включает в себя множество дополнений.

Часто задаваемые вопросы:

Какая польза от микрометра для объяснения его работы?

Микрометр используется для более точных измерений, чем штангенциркуль. Поскольку они настолько точны, они не являются идеальным выбором для измерения массивных объектов.

Каков принцип работы микрометрического манометра?

Основной принцип : осевое перемещение винта можно измерить с помощью вращательного движения, поскольку шаг винта не изменяется.

Что такое микрометр и его применение?

Диаметр, толщина и длина твердых объектов могут быть точно измерены с помощью микрометра.

Каков принцип работы вне микрометра?

Микрометр работает как отвертка с гайкой на конце. Наперсток, бочкообразная структура, используемая для измерения расстояния до объекта, может вращаться в осевом направлении с помощью этого устройства.
