Во время выполнения ремонтных работ может понадобиться циркулярная пила, которая поможет произвести качественную распиловку необходимой поверхности. Такой инструмент требуется нечасто, а стоит он недешево. Чтобы сэкономить собственные сбережения, можно собрать пилу самостоятельно. Циркулярная пила своими руками сделанная, поможет легко решить все вопросы, возникающие при строительстве/ремонте.
Конструкция самодельной циркулярной пилы.
Собираем пилу своими руками
Пила циркулярная предназначена для распиливания бревен или различных древесных изделий. От мощности ее электропривода будет зависеть толщина разрезаемого материала, т.е. чем он выше, тем более толстое изделие можно подвергнуть пилению. Повысить производительность пилы можно не только мощным двигателем, но и установкой распределительного вала.
Любая циркульная пила состоит из 2 частей – верхней и нижней.
В верхней части располагается рабочий стол, пильный диск и вал со шкивом. В нижней части устройства производится установка всего электрооборудования. В состав этого оборудования входит:

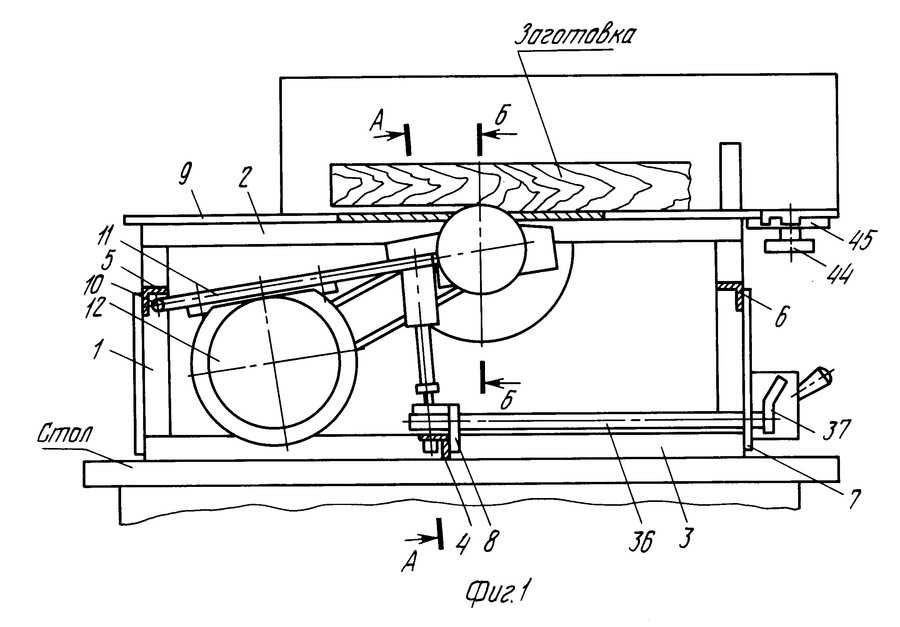

Чертеж самодельной дисковой пилорамы.
- электродвигатель;
- трансформатор;
- пускатель тока.
Раму режущего механизма лучше сделать из металлических уголков 25х25 мм или 30х30 мм. Размеры рабочего стола должны составлять 650х450 мм, в углах которого нужно приварить трубы диаметром 18-20 мм.
На подготовленной раме механизма следует закрепить 2 небольших уголка, длина которых должна составлять 20-30 мм, а расстояние между ними будет определяться размерами вала. Эти уголки помогут зафиксировать подшипники, для крепления которых нужно использовать хомуты.
Для повышения плавности хода пилы и улучшения качества работы, надо использовать закрытые подшипники. Это не позволит забить обойму подшипника стружками и отходами пиления.
Вернуться к оглавлению
Нижняя часть пилы
Нижнюю часть пильного механизма необходимо делать массивной, это позволит повысить его устойчивость и уменьшить вибрации, которые возникают во время работы.
Схема стола для циркулярной пилы с механизмом подъема-опускания.
Сам двигатель лучше использовать трехфазный асинхронный, мощность которого будет составлять 1,5-2 кВт, а максимальное количество оборотов – 2000 об/мин. На вал двигателя следует насадить шкив, ручей которого составляет 80-100 мм, он позволит использовать широкий и надежный ремень.
На вертикальной стойке станины следует приварить небольшую стальную пластину. На ней будет крепиться пусковой механизм. Провода его нужно укладывать аккуратно, чтобы они не зацеплялись за вал электродвигателя.
Затем нижнюю и верхнюю части пилы необходимо соединить между собой, сделать это можно при помощи отрезков трубы соответствующего диаметра. В них необходимо заранее просверлить отверстия с 2 сторон. В эти отверстия вставляются болты, которые позволят стянуть весь механизм циркулярной пилы.
После того как обе части будут соединены, нужно натянуть ремень. Натяжка его не должна быть очень сильной, иначе это приведет к его быстрому разрыву. Пусковой механизм нужно снабдить конденсаторами, которые помогут сгладить повышенные пусковые токи. Чтобы повысить крутящий момент и выходные токи, можно воспользоваться трансформатором на 500-600 Вт.
Вернуться к оглавлению
Другие типы циркулярных пил
Схема подшипникового узла циркулярной пилы.
Можно изготовить циркулярную пилу маятникового типа. Такой тип пил предназначается для пиления толстых пород древесины. В маятниковых устройствах используются электродвигатели с повышенной мощностью, крутящий момент от которых поступает на вал пилы через систему ременных передач.
Станина циркульной маятниковой пилы должна быть очень мощной и изготавливается из толстых стальных швеллеров. Обусловлено это тем, что на нее будет приходиться вся режущая и вращающая нагрузка механизма. Более того, такую модель можно оснастить устройством подъема пильного диска.
Но не всегда требуется наличие больших и серьезных пильных устройств. В этом случае хорошим решением будет использование мини-циркулярной пилы. Мини циркулярная пила позволяет работать по месту, при этом имеется возможность выполнять распил под различными углами.
Наличие такого пильного механизма позволит сэкономить используемую площадь в помещении мастерской. При этом можно с легкостью производить его перемещение по всему свободному пространству помещения. Наличие такого устройства поможет упростить все ремонтные и строительные работы. А качество производимого распила будет достаточно высокого уровня.
Вернуться к оглавлению
Сборка мини-устройства
Схема применения циркулярной пилы.
Перед тем как начать делать мини-пилу, необходимо в мастерской выполнить подготовку полов. Пол в помещении должен быть ровным, чтобы пила во время работы не раскачивалась, т.к. она не имеет тяжелой станины. Раскачивание механизма будет не только мешать рабочему процессу, но и может привести к появлению различного рода травм.
В качестве станины мини-устройства можно воспользоваться любым старым столом и металлическими козлами. Эти элементы нужно соединить между собой при помощи толстой доски (40-50 мм).
Также столешницу можно изготовить из 2 стальных пластин, толщина которых составляет 4-5 мм. Хорошо для этого подойдут и толстые бруски, которые нужно между собой соединить фанерной перемычкой толщиной 25 мм. Между листами/брусками следует оставить зазор 10-15 мм, он понадобится для прохода пильного диска.
Выполняя эти работы, следует добиться получения ровной поверхности и параллельности между внутренними краями пластин. Крепление механизма при этом нужно выполнять таким образом, чтобы циркульная пила находилась в середине подготовленного зазора.
Для крепления пилящего элемента к столу необходимо просверлить на его поверхности отверстия. При помощи болтов нужно произвести его надежное крепление.
Вернуться к оглавлению
Монтаж двигателя и завершение работ
Для крепления двигателя ручной пилы следует предусмотреть устройство, передающее вращающий момент.
В некоторых случаях дисковые пилы можно устанавливать прямо на вал двигателя, но это снизит мощность всего устройства.
В качестве такого механизма, передающего вращение, можно использовать шпиндель из кареточного механизма велосипеда. Его необходимо срезать при помощи ножовки по металлу. Звездочка тоже потребуется в дальнейших работах.
Шпиндель требуется оснастить переходной втулкой, которая позволит плотно закрепить на нем режущий диск. Втулку надо прикрепить в нескольких местах, сделать это можно при помощи сварки. На полученный шпиндельный узел крепится металлическая пластина, имеющая толщину 5-6 мм. На валу диска требуется установить звездочку, размер которой будет в 2 раза меньше звездочки на шпинделе. Затем эти звездочки соединяются цепью. Для этого можно использовать обычную велосипедную цепь. Теперь мини-циркулярную пилу можно считать готовой и приступать к ее эксплуатации.
Изготовленная таким образом дисковая пила своими руками будет очень удобна и полезна.
Для того чтобы изготовить мини-циркулярную пилу, нужно проявить немного фантазии и смекалки.
Все сборочные работы не займут много времени. Полученный в итоге механизм позволит ускорить ремонтные работы и сэкономить денежные средства.
Мини-циркулярная пила/фреза из Дремеля своими руками / Своими руками / Блоги по электронике
В этой статье вы найдете описание того, как превратить своими руками многофункциональный инструмент Дремель в мини-циркулярную пилу и фрезу по дереву.
Скачайте прикрепленный PDF-файл, содержащий в себе описание всего проекта и чертежи. К сожалению, документ содержит текст полностью на английском языке, но при помощи данной статьи разобраться в нем не составит труда.
Что же нам понадобится?
Естественно, сам Дремель. В нашем случае, это модель 4000-5/36H. Это одно из лучших предложений – за 100 долларов вы получите, помимо самого инструмента, еще 5 приспособлений и 36 принадлежностей к нему.
Из материалов нам понадобятся:
Отрезок доски 2,5х20х120 см – 1 шт.
Отрезок доски 2,5х5х120 см – 1 шт.
Лист оргстекла 20х25 см (толщина – 2 мм) – 2 шт.
Хомуты для крепления труб (диаметром 2 см) – 4 шт.
Болты 1/4”x4-1/2” – 2 шт.
Гайки барашковые 1/4” – 4 шт.
Изоляция для труб (толщиной 2 см) – отрезок 1,8 м
Шурупы 6×1-1/2” — 20 шт.
Шурупы 4×5/8” – 12 шт.
Пружинные зажимы – 2 шт.
Список инструментов:
Дремель (чертежи были разработаны для модели 4000, но могут быть изменены для любой другой модели)
Мини-пила – принадлежность для Дремеля (модель 670)
Шлифовальный барабан для Дремеля ( подойдут модели 407 или 479)
Сверло 4 мм
Сверло 2 мм
Сверло 2,5 мм
Сверло 6 мм
Отвертка
Клей
Острый нож
Распилим доски на отрезки требуемой нам длины.
Это можно сделать на месте покупки, если там есть соответствующее оборудование (циркулярная пила). Это сэкономит ваше время и обеспечит ровную поверхность реза.
Из доски 2,5х20х120 см:
Длина 25 см — 2 шт. (рабочая поверхность и опорная доска)
Длина 10 см – 2 шт. (правая и левая боковые панели)
Из доски 2,5х5х120 см:
Приступим к выпиливанию и сверлению рабочей поверхности стола и опорной доски (основания).
Когда все доски у вас нарезаны в длину, распечатайте шаблоны и просмотрите их. Для достижения наилучших результатов распечатайте их на бумаге плотностью 270 г/м².
Начав с шаблона рабочей поверхности, вы обнаружите жирный контур, блеклые пунктирные линии, расположение нескольких высверленных отверстий и жирную пунктирную линию, обозначающую вырез под дремель с насаженной мини-циркулярной пилой. Также есть блеклая сплошная черта, которая обозначает расположение хомута, который будет закреплен под мини-пилой.
Блеклые линии на любом из шаблонов обозначают элементы на противоположной от наблюдателя стороне детали. Вырежьте шаблон по жирному контуру и, затем, сделайте вырез под дремель вдоль пунктирной линии. Возьмите одну из деревянных панелей длиной 25 см (из доски 2,5х20 см) – это будет рабочая (верхняя) поверхность стола, и положите на нее шаблон.
Закрепите его скотчем или просто удерживайте на месте в то время, как обводите по шаблону вырез под дремель с мини-пилой. С помощью керна, гвоздя или отвертки наметьте места сверления отверстий. Сделайте углубление на поверхности доски для облегчения стабилизации сверла в нужном месте.
Зафиксируйте доску и выпилите отмеченную вами область, используя дремель и многофункциональный отрезной комплект или фрезу.
Если у вас нет этих дополнительных насадок для дремеля, используйте лобзик или другие инструменты для резки дерева. Шаблон был разработан таким образом, чтобы дремель с мини-циркулярной пилой плотно прилегал к краям выреза.
Поэтому обрабатывайте края только до тех пор, пока он не начнет проскальзывать в прорезь на рабочей поверхности стола.
Когда вы закончите выпиливание, приступите к сверлению отверстий соответствующими сверлами (они обозначены на шаблоне). Заметим, что если вы планируете применять при работе над этим проектом лишь дремель и аксессуары для него, вам понадобится набор для сверления и зенкерования отверстий.
Подсказка – если у вас нет доступа к сверлильному станку, чтобы рассверлить отверстия под шурупы, используйте на нужную глубину сверло 6 мм, а затем продолжите сверление отверстия нужным сверлом меньшего диаметра.
Используя эти советы, обработайте опорную доску. С тем лишь отличием, что при работе с ней не надо будет выпиливать сложные контуры или обрезать что-то – нужно только просверлить отверстия.
Боковые панели уже обрезаны в тот размер, который необходим нам для дальнейшей работы. Тем не менее, вы можете заметить, что на шаблоне начерчена линия декоративного фигурного отреза.
Вы можете воспользоваться ею, если хотите, чтобы ваш столик выглядел более изящно. Внизу страницы с шаблоном боковых панелей вы обнаружите то, что я называю «шаблоном контура». Он относится только к левой стороне. Правая боковая панель не требует никаких дополнительных вырезов или правок деревообрабатывающими инструментами.
Вырежьте этот шаблон по контуру, затем внутри него вырежьте участок, ограниченный пунктирной линией. Согните его вдоль прямых пунктирных линий и приложите его на торцевую поверхность левой боковой панели. Убедитесь, что сторона шаблона, обозначенная как «Внешняя поверхность», находится на той поверхности панели, которую вы хотите видеть снаружи (продиктовано тем соображением, что обычно одна из поверхностей доски выглядит лучше, чем другая).
Обведите контур и с помощью дремеля обрабатывайте доску до тех пор, пока прорезь не примет очертания линии. Не надо слишком тщательно зачищать вырез на этом этапе. Сейчас надо просто приблизительно придать нужные очертания вырезу, а позже вы сможете заняться идеальной подгонкой.
Этот вырез будет опоясывать корпус дремеля и помогать зафиксировать его в рабочем положении. Если дремель у вас другой модели, вам придется подогнать вырез под очертания вашего инструмента. Для работы с белой древесиной для данной операции подойдет шлифовальный барабан. Если вы захотите использовать древесину более твердых пород, для этого этапа работ вам понадобятся другие аксессуары для дремеля.
У нас есть две скобки зажима и две подпорки. Две скобки зафиксируют инструмент, а верхняя и нижняя подпорки предохранят его от движения в то время, когда вы будете прикладывать усилие на заготовку при ее обработке.
Выполните ту же операцию для этих четырех частей, что и при вырезании контура под инструмент на левой боковой панели.
При сверлении отверстий диаметром 6 мм в скобках зажима убедитесь, что они точно соответствуют таким же отверстиям, которые были просверлены ранее в нижней опорной панели. Для большей точности вы можете сначала приставить их на соответствующие им места и отметить места сверления сквозь отверстия в опорной панели.
Помните правило – «семь раз отмерь, один отрежь», в нашем случае – просверли. На данном этапе рекомендуется воспользоваться сверлильным станком. Если у вас нет возможности им воспользоваться, начинайте сверлить тонким сверлом, убедившись в точности выравнивания. После чего постепенно наращивая диаметр сверла, шаг за шагом расширяйте отверстие до требуемого диаметра.
Теперь, когда все детали выпилены, просверлены и приняли нужную нам форму, пришло время собрать их в одно целое.
Используя шурупы 6×1-1/2”, прикрутите к опорной доске боковые панели, нижнюю и верхнюю подпорки.
Предварительно просверлите направляющие отверстия, чтобы предотвратить расщепление древесины (сверло 2 мм хорошо подойдет для этого). Прежде, чем установить на место рабочую (верхнюю) поверхность стола, необходимо присоединить к ней хомут для труб (на нижней ее поверхности), используя шурупы 4 x 5/8”.
Отверстия для них были высверлены заранее и центр хомута должен точно совпадать с вырезом под мини-пилу для дремеля.
Когда вы перевернете рабочую верхнюю панель и попытаетесь установить ее на место, то обнаружите, что хомут не позволяет установить ее горизонтально. Хомут упирается в нижнюю панель. Самым простым решением является использование шлифовального барабана для проделывания выемки под хомут.
После этой операции прикрутите рабочую панель на ее место.
Заметим, что если вы попытаетесь установить на место дремель с мини-пилой, то пила не будет находиться на одном уровне с рабочей поверхностью.
Отрежьте кусок изоляции для труб длиной 5,5 см. Сожмите его, затем изогните, чтобы он приобрел очертания улыбки.
Поместите этот отрезок в полость выреза для мини-циркулярной пилы в рабочей панели выгнутой стороной вниз.
Теперь, когда вы разместите в вырезе дремель с пилой, вам нужно будет немного надавливать на него вниз, чтобы он был на уровне с рабочей поверхностью.
Теперь немного вернемся назад и закончим выемку под дремель на левой боковой панели.
Установите дремель с пилой на место (выключатель должен располагаться сверху). Зафиксируйте инструмент, убедившись в том, что мини-пила находится на одном уровне со столом, и заметьте, на каком уровне располагается сам дермель относительно стола. Используя шлифовальный барабан, обработайте выемку на левой панели и снова приложите инструмент для проверки. Шлифуйте и проверяйте до тех пор, пока инструмент не будет располагаться чуть ниже поверхности. Вам потребуется повторить эту операцию и для скобок и подпорок для центровки инструмента в вертикальном положении. Потребуется срезать лишь такой контур, чтобы хватило места для того, чтобы наклеить отрезки изоляции для труб там, где будет находиться дремель.
При использовании станка в качестве мини-циркулярной пилы покрытие из оргстекла служит для удержания инструмента на месте. Листы оргстекла имеют размеры 20х25 см, поэтому их необходимо обрезать так, чтобы они соответствовали размерам рабочей поверхности.
Для этого отмерьте и обозначьте линию на поверхности оргстекла, после чего проведите по ней ножом, оставляя глубокую борозду.
Положите лист на край стола или доски и отломите по этой борозде лишнее. Теперь, когда мы имеем оргстекло нужного нам размера, можно приступать к изготовлению покрытия для рабочей поверхности в соответствии с шаблоном.
Для изготовления предохранительного кожуха воспользуйтесь теми же инструкциями, что и для изготовления скобок зажима и подпорок.
Одна сторона кожуха может использоваться при работе в качестве мини-циркулярной пилы, другая – при работе в качестве фрезы по дереву. Надеемся, что данный станок сделанный из дремеля своими руками поможет вам при работе над вашими проектами и даст новый толчок развития вашему хобби.
По материалам www.instructables.com
